 Parameter Reference

 D-193



Parameter Name

No.

Path

Default

Range

Units

Writable



Output A




1756



Setup::Inputs and Outputs::System
Board Option
Parameters::System Board::System
Board IO




FALSE








ALWAYS



Value presented on terminal TB2.1 when "1679 Output Source" is set to DIGITAL OUTPUTS



Output B




1757



Same as PNO 1756




FALSE








ALWAYS



Value presented on terminal TB2.3 when "1679 Output Source" is set to DIGITAL OUTPUTS



Output Z




1758



Same as PNO 1756




FALSE








ALWAYS



Value presented on terminal TB2.5 when "1679 Output Source" is set to DIGITAL OUTPUTS



SB Digital Input 1




1759



Monitor::Inputs and Outputs
Parameters::System Board::System
Board IO










NEVER



Digital input from TB4.1, TRUE for a high voltage and FALSE for a low voltage.



SB Digital Input 2




1722



Monitor::Inputs and Outputs
Parameters::System Board::System
Board IO










NEVER



Digital input from TB4.2, TRUE for a high voltage and FALSE for a low voltage.



SB Digital Input 3




1723



Same as PNO 1722










NEVER



Digital input from TB4.3, TRUE for a high voltage and FALSE for a low voltage.

Functional Description

These parameters are used to configure the system board outputs and to monitor the system board inputs.


D-194

Parameter Reference

System Board Option

Parameters::System Board::System Board Option



Parameter Name

No.

Path

Default

Range

Units

Writable



System Board Required




1739



Setup::Inputs and Outputs::System Board
Option
Parameters::System Board::System Board
Option






0:NONE
1:DUAL ENCODER







CONFIG



Identifies whether the system board is required by the configuration.



System Board Fitted




1740



Parameters::System Board::System
Board Option







Same as PNO 1739







NEVER



Indicates whether the system board is attached. The system board is a factory fit option.



System Board Status




1741



Parameters::System Board::System
Board Option






0:OK
1:OPTION NOT FITTED
2:TYPE MISMATCH
3:TYPE UNKNOWN
4:HARDWARE FAULT







NEVER



Indicates the health of the system board, if attached.

Functional Description

These parameters are used to set and verify the

System Board Option

configuration. If the status parameter is not OK then the drive will not enter

the Operational state.


Status

Description

OK

The configuration is valid. The status will always be OK if no System Board option is required, even if one is fitted.

OPTION NOT FITTED

An option was required and none was detected

TYPE MISMATCH

The fitted option does not support the required features

TYPE UNKNOWN

The firmware in the drive does not recognise the fitted option

HARDWARE FAULT

The fitted option is not working as expected.






 Parameter Reference

 D-195



Torque Limit

Parameters::Motor Control::Torque Limit


This function allows you to set the maximum level of motor rated torque which is allowed before torque limit action occurs.
If the estimated motor torque is greater than the

Actual Pos Torque Lim

 value, the motor speed is controlled to maintain the torque at this level. A

similar situation occurs if the estimated motor torque is less than the

Actual Neg Torque Lim

 value.


The torque limit function has separate positive and negative torque limits. In addition, a symmetric main torque limit is also provided.
The lowest positive and negative torque limits (including any current limit or inverse time current limit action) is indicated in the

Actual Pos Torque

Lim

and

Actual Neg Torque Lim

 diagnostic. These values determine the absolute motor torque limits.



Parameter Name

No.

Path

Default

Range

Units

Writable



Positive Torque Lim





0415





Parameters::Motor Control::Torque Limit





150.0





-600.0 to 600.0





 %





ALWAYS



This parameter sets the maximum allowed level of positive motor torque.



Negative Torque Lim





0416





Parameters::Motor Control::Torque Limit





-150.0





-600.0 to 600.0





 %





ALWAYS



This parameter sets the maximum allowed level of negative motor torque



Main Torque Lim





0417





Setup::Motor Control::Control and Type
Parameters::Motor Control::Torque Limit





150.0





0.0 to 600.0





 %





ALWAYS



This parameter sets the symmetric limit on the maximum allowed motor torque.



Fast Stop Torque Lim





0418





Parameters::Motor Control::Torque Limit





150.0





0.0 to 600.0





 %





ALWAYS



This parameter sets the torque limit used during a Quickstop.



Symmetric Torque Lim





0419





Parameters::Motor Control::Torque Limit





FALSE









ALWAYS



When TRUE, the

Negative Torque Lim

 is forced to reflect the

Positive Torque Lim

 parameter.

D-196

Parameter Reference

Parameter Name

No.

Path

Default

Range

Units

Writable



Actual Pos Torque Lim





0420





Monitor::Motor and Drive
Parameters::Motor Control::Torque Limit





x.x





-600.0 to 600.0





 %





NEVER



This diagnostic indicates the final actual positive torque limit including any current limit or inverse time current limit action.



Actual Neg Torque Lim





0421





Same as PNO 420





x.x





-600.0 to 600.0





 %





NEVER



This diagnostic indicates the final actual negative torque limit including any current limit or inverse time current limit action.



 Parameter Reference

 D-197



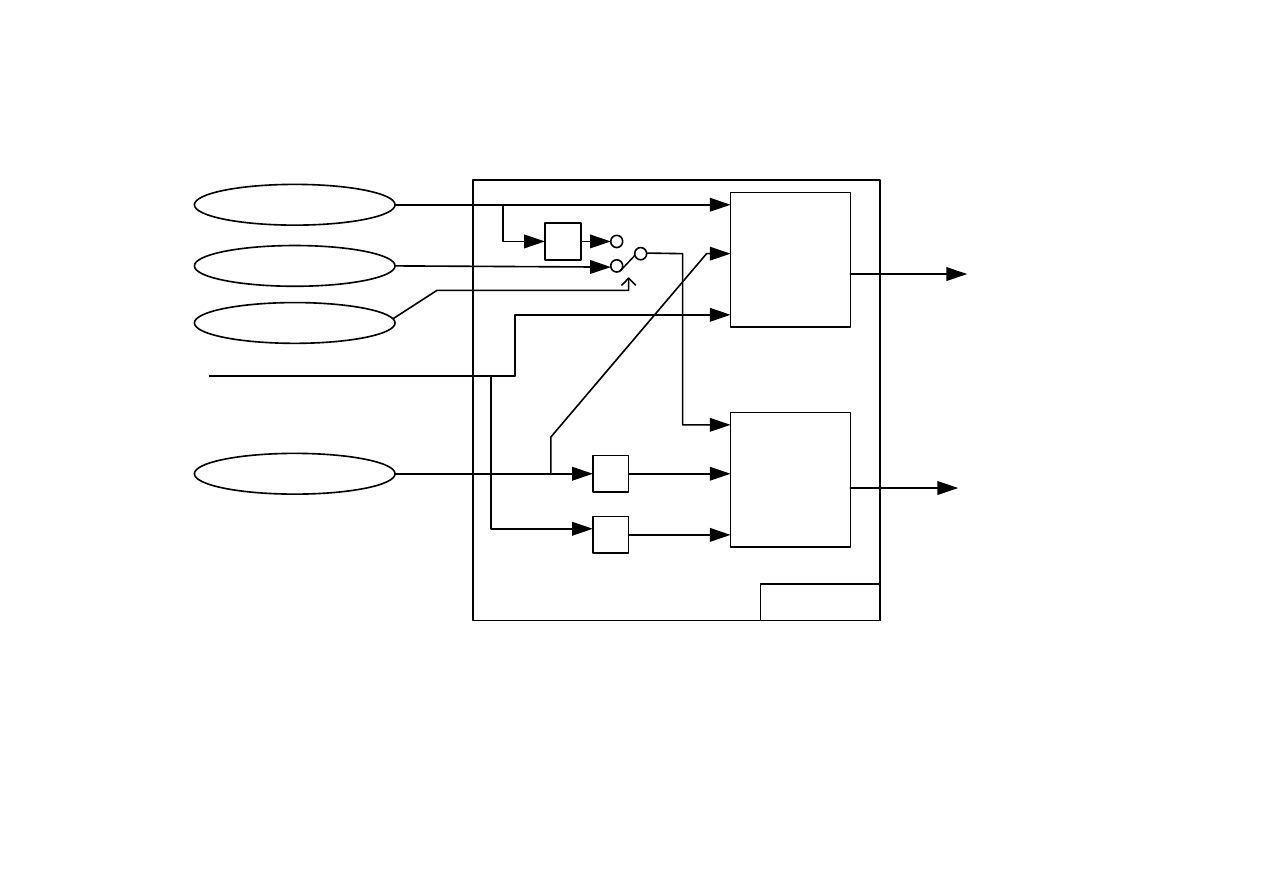

Functional Description

Pos torque lim

Neg Torque

lim

-1

-1

-1

Positive Torque Lim

Main Torque Lim

Negative Torque Lim

Symmetric Torque Lim

Torque Limit

Values in %, as a % of motor rated torque

Internal torque limit

Actual Pos Torque Lim

Actual Neg Torque Lim





D-198

Parameter Reference

Thermistor

Setup::Inputs and Outputs::Option
Parameters::Option IO::Thermistor




Parameter Name

No.

Path

Default

Range

Units

Writable



Thermistor Type





1184




Setup::Inputs and Outputs::Option
Parameters::Option IO::Thermistor




1




0:NTC
1:PTC
2:KTY






ALWAYS



Defines the thermistor type. This is used when generating the MOTOR OVERTEMP trip.

NTC, (Negative Temperature Co-efficient)
PTC, (Positive Temperature Co-efficient)
KTY, (a linear temperature measuring device).



Thermistor Resistance





1185




Parameters::Option IO::Thermistor




x.




0 to 5000




 Ohm




NEVER



The resistance measured across the thermistor terminals.



Thermistor Trip Level





1004




Parameters::Option IO::Thermistor




1000




0 to 4500




 Ohm




ALWAYS



Defines the level at which a Motor Over Temperature trip will be generated. The default value is appropriate for PTC and NTC
thermistor types.



Thermistor Warn Delta




1762



Parameters::Option IO::Thermistor




100




0 to 4500




 Ohm




ALWAYS



Defines the level at which a Motor Over Temperature warning will be generated. This is an offset from the trip level. For PTC and KTY
thermistors, the warning level is the result of subtracting the Warning Delta value from the Trip Level. For NTC thermistors the warning
level is the sum of Warning Delta and the Trip Level.





 Parameter Reference

 D-199



Tr Adaptation

Parameters::Motor Control::Tr Adaptation


When the motor control strategy is set to Closed Loop vector, i.e. using encoder feedback, it is important to know the actual value of the rotor time
constant.  This value is measured by the autotune, but it will change as the motor temperature changes.  The purpose of this module is to track the
changing value of the rotor time constant, and to use all available feedback information to make the best possible estimate of its actual value at any
given time.


Parameter Name

No.

Path

Default

Range

Units

Writable



Actual Rotor T Const





1520





Parameters::Motor Control::Tr
Adaptation





x.





1 to 100000





 ms





NEVER



This diagnostic shows the actual value of rotor time constant used by the motor control.  This value is the nominal value stored in the
Induction Motor Data, modified by this module to give a value as close as possible to the real value.



Tr Adaptation Output





1521





Parameters::Motor Control::Tr
Adaptation





x.





1 to 500





 %





NEVER



This diagnostic shows the factor by which the nominal rotor time constant is multiplied, in order to give the actual rotor time constant
passed to the motor control.



Demanded Terminal Volts





1528





Parameters::Motor Control::Tr
Adaptation





x.





0 to 1000





 V





NEVER



In order to maintain constant flux for a given load, the motor terminal volts must be controlled.  This diagnostic gives the terminal volts
demand used by the control loop.



Terminal Volts





1529





Parameters::Motor Control::Tr
Adaptation





x.





0 to 1000





 V





NEVER



This diagnostic shows motor terminal volts.  It is included here for convenience, to compare with the demanded terminal volts to make
sure that the terminal volts control loop is able to close the loop to the demanded value.



Max Available Volts





1527





Parameters::Motor Control::Tr
Adaptation





x.





0 to 10000





 V





NEVER



This diagnostic shows the maximum achievable value of motor terminal volts.  So for example, when running at rated load, the
required motor terminal volts may be 400v.  But if the mains is low, the maximum achievable volts may only be 390v.  This diagnostic
shows what is achievable at any particular time, and may be useful to explain why the motor volts may be lower than expected.



D-200

Parameter Reference

Trips History

Parameters::Trips::Trips History



Parameter Name

No.

Path

Default

Range

Units

Writable



Recent Trips





0895





Parameters::Trips::Trips History











NEVER



The Recent Trips array is a record of the last 10 faults that caused the drive to disable the stack. Each entry has the same format as
the First Trip parameter, (see

Trips Status

). The most recent fault is the first entry in the array, (Recent Trips[0]).



Recent Trip Times





1442





Parameters::Trips::Trips History











NEVER



The time of each of the recent trips.  The time saved is a snapshot of the Control Board Up Time, see Runtime Statistics.



Warranty Trips





0968





Parameters::Trips::Trips History











NEVER



The Warranty Trips array is a record of the last 3 drive protection trips that were ignored due to the trip being disabled. This will usually
be because Fire Mode (see Chapter 13) is enabled. Each entry has the same format as the First Trip parameter, (see

Trips Status

).

The most recent fault is the first entry in the array, (Warranty Trips[0]).



Warranty Trip Time





0972





Parameters::Trips::Trips History











NEVER



The time of each of the Warranty Trips. The time saved is a shapshot of the HV SMPS Up Time, see Runtime Statistics.



Warranty Trips Record





1408





Parameters::Trips::Trips History







0:01 OVER VOLTAGE
2:03 OVER CURRENT
3:04 STACK FAULT
4:05 STACK OVER CURRENT
7:08 INVERSE TIME
10:11 HEATSINK OVERTEMP
11:12 INTERNAL OVERTEMP
14:15 BRAKE SHORT CCT
16:17 BRAKE SWITCH
21:22 VDC RIPPLE







NEVER



Records all drive protection trip event that have been ignored due to the trip being disabled. This will usually be because Fire Mode is
enabled. Each entry has the same format as the Active 1 – 32 parameter, (see

Trips Status

).

Functional Description

These parameters indicate the fault history of the drive. They are preserved through a power failure.
The Warranty Trip parameters are also saved on the power stack. If the Control Module is attached to a power stack when it is powered on then the
Warranty Trip parameter values are loaded from non-volatile memory on the power stack.





 Parameter Reference

 D-201



Trips Status

Parameters::Trips::Trips Status



Parameter Name

No.

Path

Default

Range

Units

Writable



First Trip





0696





Monitor::Trips
Parameters::Trips::Trips Status






0:NONE
1:01 OVER VOLTAGE
2:02 UNDER VOLTAGE
3:03 OVER CURRENT
4:04 STACK FAULT
5:05 STACK OVER CURRENT
6:06 CURRENT LIMIT
7:07 MOTOR STALL
8:08 INVERSE TIME
9:09 MOTOR I2T
10:10 LOW SPEED I
11:11 HEATSINK OVERTEMP
12:12 INTERNAL OVERTEMP
13:13 MOTOR OVERTEMP
14:14 EXTERNAL TRIP
15:15 BRAKE SHORT CCT
16:16 BRAKE RESISTOR
17:17 BRAKE SWITCH
18:18 LOCAL CONTROL
19:19 COMMS BREAK
20:20 LINE CONTACTOR
21:21 PHASE FAIL
22:22 VDC RIPPLE
23:23 BASE MODBUS BREAK
24:24 24 V OVERLOAD
25:25 PMAC SPEED ERROR
26:26 OVERSPEED
27:27 STO ACTIVE
28:28 FEEDBACK MISSING
29:29 INTERNAL FAN FAIL
30:30 CURRENT SENSOR
31:31 POWER LOSS STOP
32:32 SPEED SENSOR
33:33 A1
34:34 A2
35:35 A3
36:36 A4
37:37 A5
38:38 A6
39:39 A7
40:40 A8
41:41 SPEED ERROR
42:42 PEERTOPEER OVERRUN
43:43 PHASE CONFIG
44:44 ETHERNET IP BREAK
45:45 RESOLVER ERROR
46:46 PMAC ALIGN ERROR
47:47 CURRENT IMBALANCE






NEVER



An enumerated value that shows the trip that caused the AC30 to disable the stack. When multiple trips are active at the same time,
(for example Over Current followed by Over Temperature), this parameters shows the first trip that the AC30 detected. Refer to
Chapter 10 “Trips and Fault Finding”, for details of each trip source.

D-202

Parameter Reference

Parameter Name

No.

Path

Default

Range

Units

Writable



Enable  1 - 32





0697





Parameters::Trips::Trips Status





FFFFFF7F







5:06 CURRENT LIMIT
6:07 MOTOR STALL
7:08 INVERSE TIME
8:09 MOTOR I2T
9:10 LOW SPEED I
11:12 INTERNAL OVERTEMP
12:13 MOTOR OVERTEMP
13:14 EXTERNAL TRIP
14:15 BRAKE SHORT CCT
15:16 BRAKE RESISTOR
16:17 BRAKE SWITCH
17:18 LOCAL CONTROL
18:19 COMMS BREAK
19:20 LINE CONTACTOR
20:21 PHASE FAIL
21:22 VDC RIPPLE
22:23 BASE MODBUS BREAK
23:24 24 V OVERLOAD
24:25 PMAC SPEED ERROR
25:26 OVERSPEED
28:29 INTERNAL FAN FAIL
29:30 CURRENT SENSOR
30:31 POWER LOSS STOP

31:32 SPEED SENSOR







ALWAYS



A 32-bit word that can be used to enable, (or disable), individual trips. Refer to Chapter 10 “Trips and Fault Finding” for details of the
value corresponding to each trip.



Enable 33 - 64





0730





Parameters::Trips::Trips Status





FFFFFFFF






0:33 A1
1:34 A2
2:35 A3
3:36 A4
4:37 A5
5:38 A6
6:39 A7
7:40 A8
8:41 SPEED ERROR
9:42 PEERTOPEER OVERRUN
10:43 PHASE CONFIG
11:44 ETHERNET IP BREAK
14:47 CURRENT IMBALANCE







ALWAYS





 Parameter Reference

 D-203



Parameter Name

No.

Path

Default

Range

Units

Writable

A 32-bit word that can be used to enable, (or disable), individual trips. Bit 0 of this word corresponds to trip 33, up to bit 31 of this word
which corresponds to trip 64.

Refer to Chapter 10 “Trips and Fault Finding” for details of the value corresponding to each trip.



Active  1 - 32





0763





Monitor::Trips
Parameters::Trips::Trips Status







0:01 OVER VOLTAGE
1:02 UNDER VOLTAGE
2:03 OVER CURRENT
3:04 STACK FAULT
4:05 STACK OVER CURRENT
5:06 CURRENT LIMIT
6:07 MOTOR STALL
7:08 INVERSE TIME
8:09 MOTOR I2T
9:10 LOW SPEED I
10:11 HEATSINK OVERTEMP
11:12 INTERNAL OVERTEMP
12:13 MOTOR OVERTEMP
13:14 EXTERNAL TRIP
14:15 BRAKE SHORT CCT
15:16 BRAKE RESISTOR
16:17 BRAKE SWITCH
17:18 LOCAL CONTROL
18:19 COMMS BREAK
19:20 LINE CONTACTOR
20:21 PHASE FAIL
21:22 VDC RIPPLE
22:23 BASE MODBUS BREAK
23:24 24 V OVERLOAD
24:25 PMAC SPEED ERROR
25:26 OVERSPEED
26:27 STO ACTIVE
27:28 FEEDBACK MISSING
28:29 INTERNAL FAN FAIL
29:30 CURRENT SENSOR
30:31 POWER LOSS STOP

31:32 SPEED SENSOR







NEVER



A 32-bit word that indicates which trip sources are active. For example, the HEATSINK OVERTEMP may remain true for some time
after the initial fault is reported.

The Active value shows active trip sources even if the corresponding trip is not enabled in “Enabled 1-32”.

Refer to Chapter 10 “Trips and Fault Finding” for details of the value corresponding to each trip.

D-204

Parameter Reference

Parameter Name

No.

Path

Default

Range

Units

Writable



Active 33 - 64





0513







Monitor::Trips
Parameters::Trips:

:Trips Status











NEVER



A 32-bit word that indicates trip sources that are active. Bit 0 of this word corresponds to trip 33, up to bit 31 of this word which
corresponds to trip 64.



Warnings  1 - 32





0829





Monitor::Trips
Parameters::Trips::Trips Status







0:01 OVER VOLTAGE
1:02 UNDER VOLTAGE
2:03 OVER CURRENT
3:04 STACK FAULT
4:05 STACK OVER CURRENT
5:06 CURRENT LIMIT
6:07 MOTOR STALL
7:08 INVERSE TIME
8:09 MOTOR I2T
9:10 LOW SPEED I
10:11 HEATSINK OVERTEMP
11:12 INTERNAL OVERTEMP
12:13 MOTOR OVERTEMP
13:14 EXTERNAL TRIP
14:15 BRAKE SHORT CCT
15:16 BRAKE RESISTOR
16:17 BRAKE SWITCH
17:18 LOCAL CONTROL
18:19 COMMS BREAK
19:20 LINE CONTACTOR
20:21 PHASE FAIL
21:22 VDC RIPPLE
22:23 BASE MODBUS BREAK
23:24 24 V OVERLOAD
24:25 PMAC SPEED ERROR
25:26 OVERSPEED
26:27 STO ACTIVE
27:28 FEEDBACK MISSING
28:29 INTERNAL FAN FAIL
29:30 CURRENT SENSOR
30:31 POWER LOSS STOP

31:32 SPEED SENSOR







NEVER



A 32-bit word that indicates trip sources that are close to a fault condition. For example, the heat sink fault monitoring firmware reports
a HEATSINK OVERTEMP warning when the heat sink temperature gets close to the heat sink fault level.

The Warnings value is not affected by the trip enable mask, “Enabled 1-32”.

Refer to Chapter 10 “Trips and Fault Finding” for details of the value corresponding to each trip.



 Parameter Reference

 D-205



Parameter Name

No.

Path

Default

Range

Units

Writable



Warnings 33 - 64




0514



Same as PNO 513










NEVER



A 32-bit word that indicates trip sources that are close to a fault condition. Bit 0 of this word corresponds to trip 33, up to bit 31 of this
word which corresponds to trip 64.

The Warnings value is not affected by the corresponding trip enable mask, “Enabled 33-64”.

Refer to Chapter 10 “Trips and Fault Finding” for details of the value corresponding to each trip.



Display Warnings




1760



Parameters::Trips::Trips Status




TRUE








ALWAYS





When this parameter is TRUE, warnings are reported on the GKP as a message that hides any parameter display, (until the message
is manuall acknowledged). Set this parameter to FALSE to prevent warning messages being shown on the GKP.



D-206

Parameter Reference

VDC Ripple

Parameters::Trips::VDC Ripple


This function contains parameters and data associated to the VDC ripple detection and trip condition


Parameter Name

No.

Path

Default

Range

Units

Writable



VDC Ripple Filter TC





0912





Parameters::Trips::VDC Ripple





1.000





0.100 to 100.000





 s





ALWAYS



Time constant of the First order Low pass filter applied to the raw VDC Ripple



VDC Ripple Trip Hyst





0915





Parameters::Trips::VDC Ripple





10





0 to 50





 V





ALWAYS



Hysteresis on the VDC ripple level for trip condition.



VDC Ripple Sample





0916





Parameters::Trips::VDC Ripple





0.009





0.001 to 0.100





 s





ALWAYS



Time Windows for peak to peak VDC voltage capture and ripple calculation



Max VDC Ripple





0913





Parameters::Trips::VDC Ripple





x.





0 to 500





 V





NEVER



Voltage ripple trigger value associated to the VDC ripple trip



VDC Ripple Trip Delay





0914





Parameters::Trips::VDC Ripple











0.000 to 300.000





 s





NEVER



Delay to trip if trip condition detected



VDC Ripple Level




917



Parameters::Trips::VDC Ripple






0 to 500




 V




NEVER


Actual raw VDC ripple level



Filtered VDC Ripple





0918





Parameters::Trips::VDC Ripple





x.





0 to 500





 V





NEVER



Actual filtered VDC ripple level



 Parameter Reference

 D-207



Voltage Control

Parameters::Motor Control::Voltage Control


Designed for VOLTS/Hz motor Control Mode.

This function allows the motor output volts to be controlled in the presence of dc link voltage variations. This is achieved by controlling the level of
PWM modulation as a function of measured dc link volts. The dc link volts may vary either due to supply variations or regenerative braking by the
motor.

Three control modes are available, None, Fixed and Automatic.


Parameter Name

No.

Path

Default

Range

Units

Writable



Terminal Voltage Mode





0371





Parameters::Motor Control::Voltage
Control





0





0:NONE
1:FIXED
2:AUTOMATIC







ALWAYS



Selection of voltage control mode



Motor Base Volts





0374





Parameters::Motor
Control::Voltage Control




100.00





0.00 to 115.47





 %





ALWAYS



Scale of the output voltage



D-208

Parameter Reference

Web Server

Setup::Communications::Base Ethernet
Setup::Environment
Parameters::Base Comms::Web Server


Refer to Chapter 12 “Ethernet”.
