Parker Фитинги, материалы и руководство по выбору трубной арматуры (2014 год) - часть 16
Фитинги Phastite®
Расстояние между
трубками
Размер трубки
A
B
6 мм - 1/4”
28,5
34,0
8 мм
29,5
36,5
10 мм - 3/8”
30,5
36,5
12 мм - 1/2”
31,5
38,0
A - Минимальное расстояние от центральной линии фитинга до центральной линии трубки.
B - Минимальное расстояние между ценртальной линией фитинга до центральной линии трубки с
дополнительным фитингом Phastite® вблизи стыка.

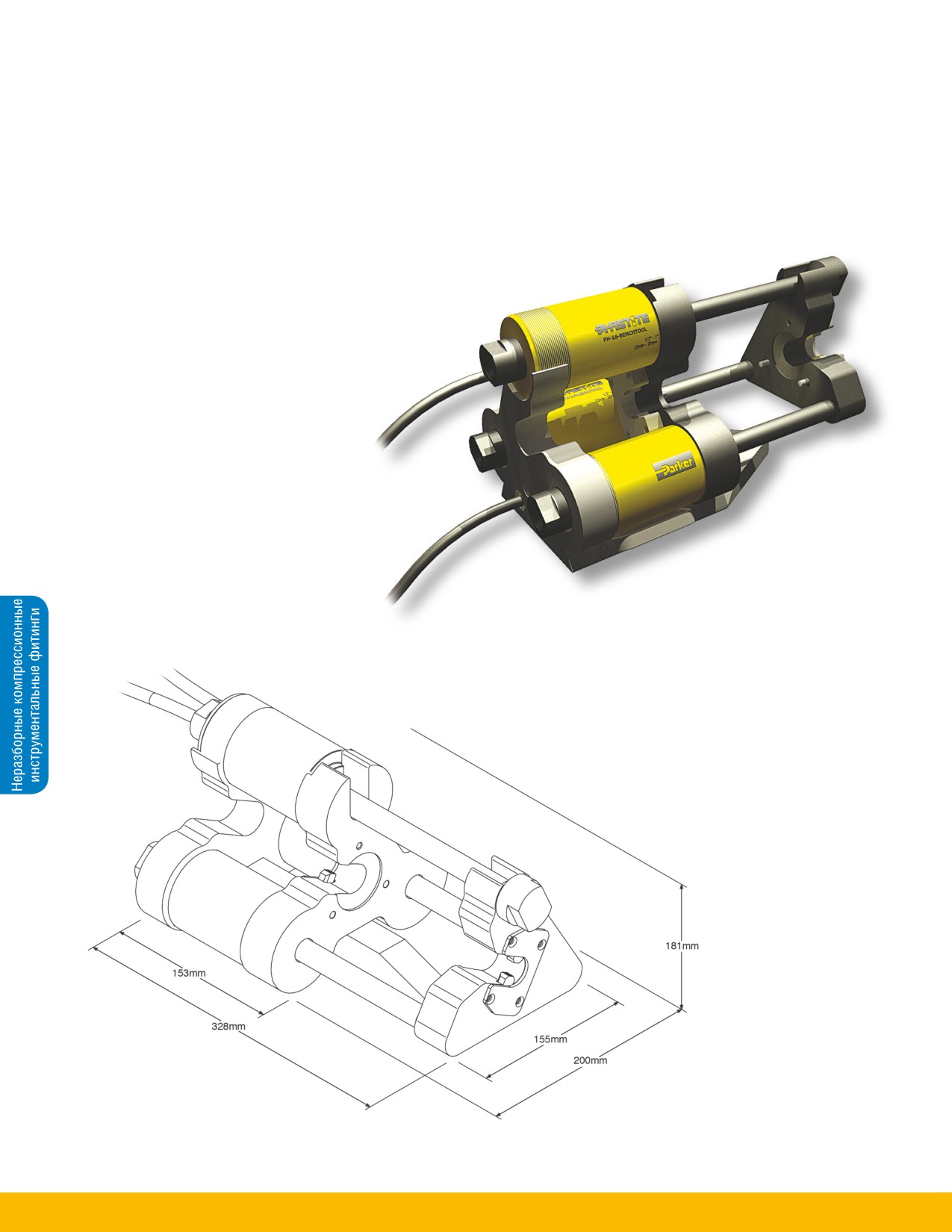

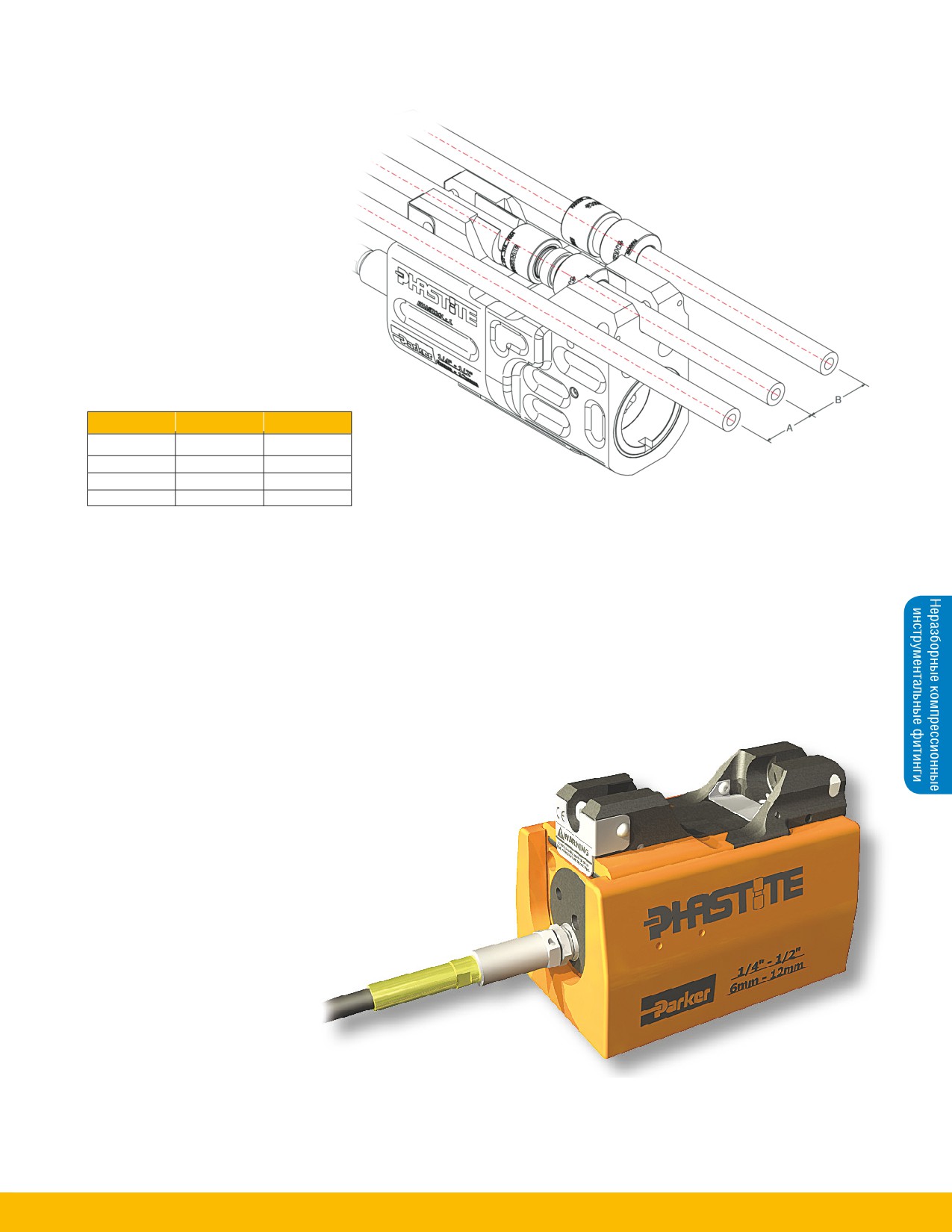

Пресс с креплением на верстаке
Ручной инструмент может также поставляться в комплекте с держателем инструмента для крепления
на верстаке.
Деталь №: PH-8-BENCHTOOL
Масса: 5,2 кг (11,5 фунта)
Кронштейн для крепления на верстаке имеет
четыре монтажных отверстия для винтов М8 с
гнездом под ключ, как показано на рисунке.
167
Фитинги Phastite®
Для фитингов от 3/4” до 1” и от 20 мм до 25 мм.
Для больших размеров фитингов Phastite® имеется легкий настольный инструмент, облегчающий
монтаж. Настольный инструмент поставляется в комплекте с рукавом длиной 2 метра и
быстроразъемными соединителями для порта насоса 3/8-14 NPT.
Агрегат также укомплектовывается всеми необходимыми оправками и вставками для монтажа всех
соединителей Phastite® включая фигурные и концевые фитинги с размерами от 1/2” до 1" и от 12 мм до
25 мм.

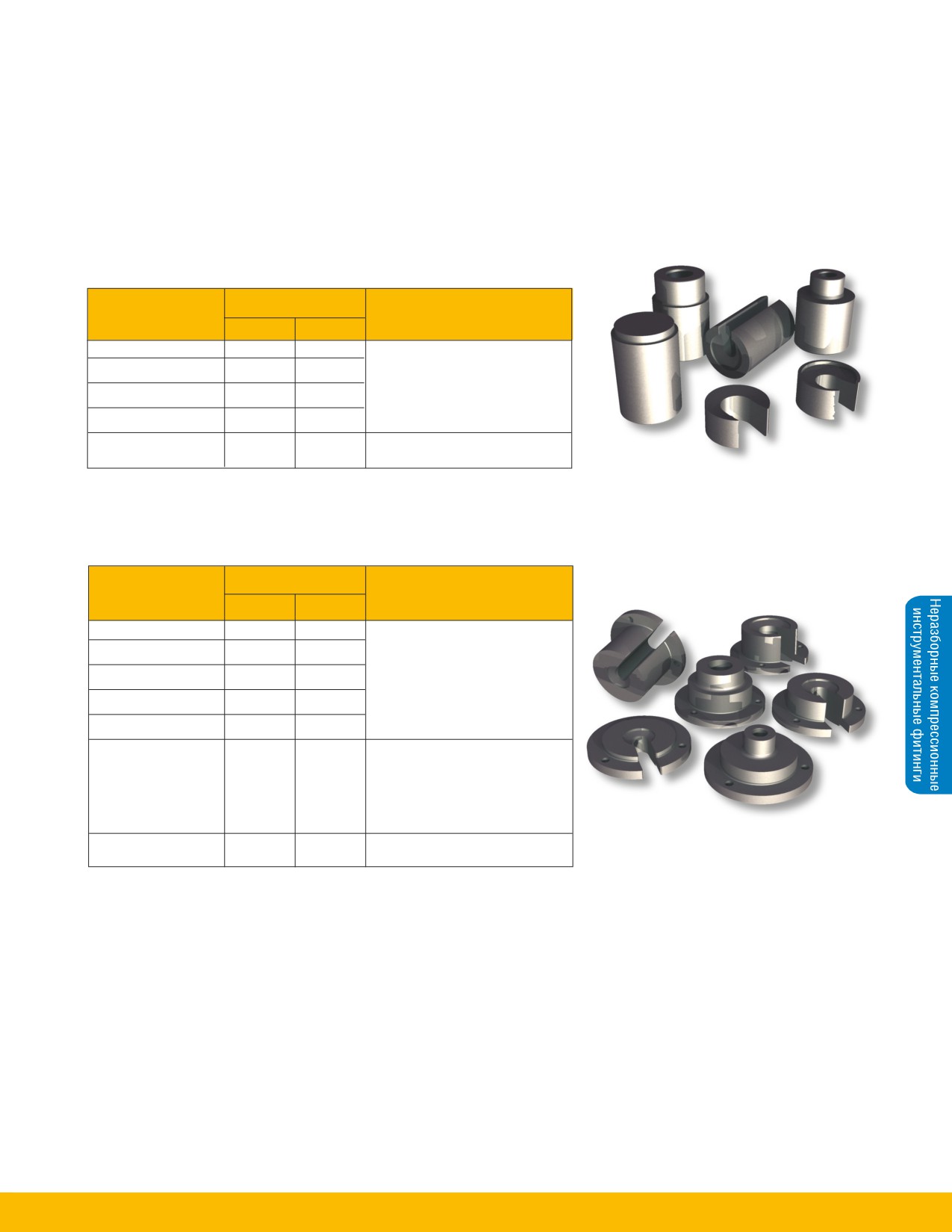

Инструмент, устанавливаемый на
верстак для монтажа фитингов
от 3/4” до 1” и
от 20 мм до 25 мм
Деталь №: PH-16-BENCHTOOL
Масса: 20 кг (44 фунта)
Для использования в ограниченном
пространстве рекомендуется
проконсультироваться с заводом для
получения информации, касающейся
движения губок и требуемого
пространства.
168
Фитинги Phastite®
Сборочные оправки для инструмента
К каждому комплекту инструмента (ручного или монтируемого на столе) прилагается полный набор
вставляемых оправок, чтобы обеспечить монтаж фитингов Phastite всех размеров и форм®. Если
требуются дополнительные вставки, используйте приведенную ниже информацию.
Сборочные оправки и вставки для инструментов
PH-8-HANDTOOL и PH-8-BENCHTOOL.
Размер Рhastite®
Заказной №
Примечания
Дюймовые
Метрические
PH-M6-INSERTS-T8
1/4”
6 мм
Содержит 4 вставки для монтажа всех
нерзазъемных и концевых фитингов.
PH-M8-INSERTS-T8
Не прим.
8 мм
(Также потребуется PH-SHAPE-
PH-M10-INSERTS-T8
3/8”
10 мм
INSERT-T8 для монтажа фигурных
PH-M12-INSERTS-T8
1/2”
12 мм
фитингов).
PH-SHAPE-INSERT-T8
до 1/2”
до 12 мм
Используйте с указанными выше
вставками для фигурных фитингов.
Сборочные оправки для инструмента PH-16-BENCHTOOL.
Размер Рhastite®
Заказной №
Примечания
Дюймовые
Метрические
PH-M12-INSERTS-T16
1/2”
12 мм
Содержит 4 вставки для монтажа всех
PH-M14-INSERTS-T16
Не прим.
14 мм
нерзазъемных и концевых фитингов.
PH-M16-INSERTS-T16
5/8”
16 мм
(Также потребуется PH-SHAPE-
PH-M20-INSERTS-T16
3/4”
18 мм, 20 мм
INSERT-T16 для монтажа фигурных
фитингов).
PH-M22-INSERTS-T16
7/8”
22 мм
Содержит 2 вставки для монтажа всех
нерзазъемных и концевых фитингов.
PH-M25-INSERTS-T16
1”
25 мм
(Также потребуется PH-SHAPE-
INSERT-T16 для монтажа фигурных
фитингов).
PH-SHAPE-INSERT-T16
от 1/2” до 1”
от 12 мм
Используйте с указанными выше
до 25 мм
вставками для фигурных фитингов.
Вставки для монтажа концевого фитинга Phastite® можно заказать при помощи кода
PH-M##-TERMINSERT-T$, где ## соответствует размеру фитинга Phastite® и $ соответствует размеру инструмента.
Для концевого фитинга Phastite® 8 мм следует использовать вставку M10.
169
Фитинги Phastite®

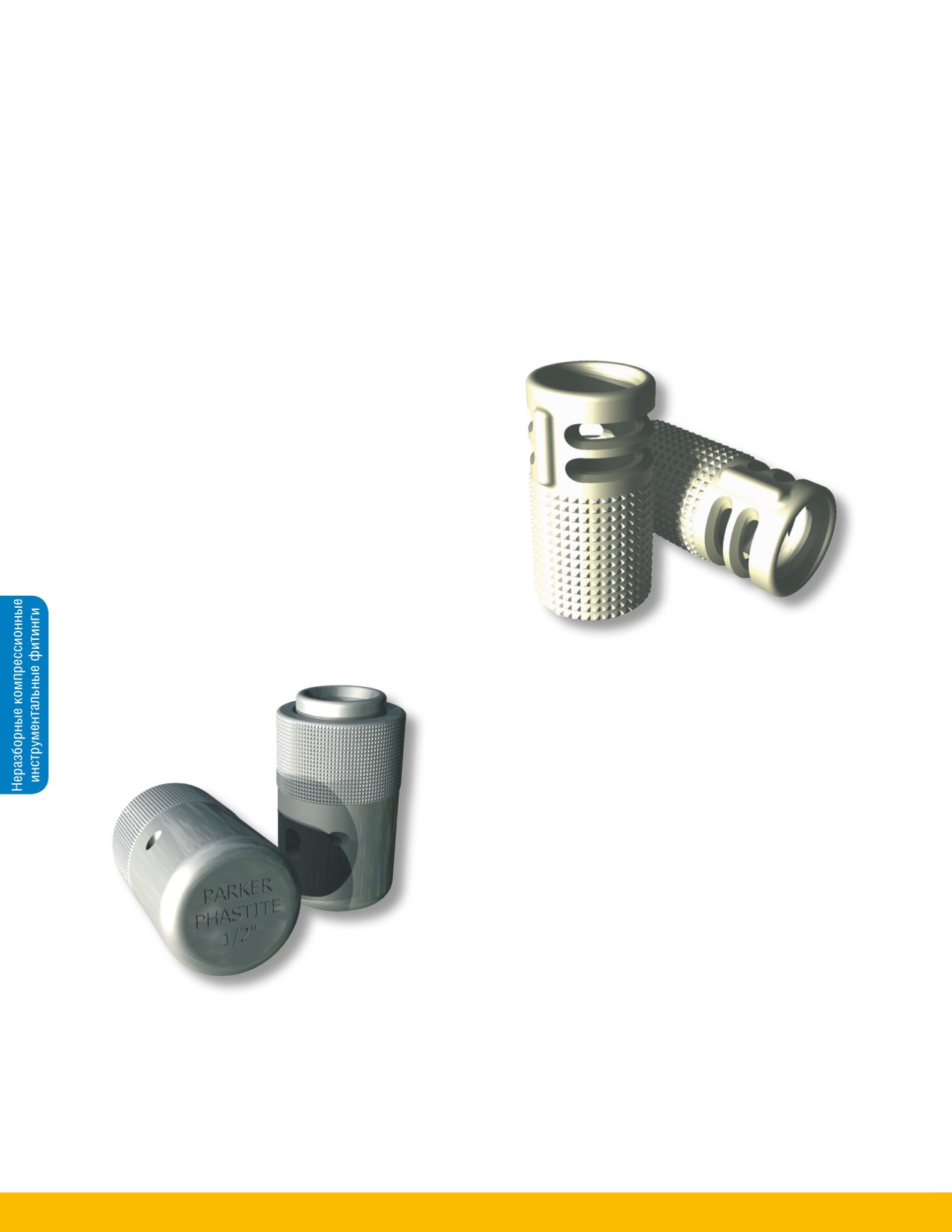

Трубные маркеры
При монтаже фитингов, важно соблюдать
Временный трубный маркер
рекомендации по длине трубки.
Трубный маркер такого типа работает как
Для этого имеется ассортимент трубных маркеров
направляющая для пишущей ручки. Это
Phastite®. Трубный маркер Phastite® создает две
позволяет маркировать трубу с помощью
видимые линии на внешнем диаметре трубки.
пишущей ручки. Эти линии могут использоваться
при первоначальной проверке в процессе сборки,
При монтаже фитинга Phastite® эти две линии
но не последующей проверки корректности
не должны быть видны. Это обеспечивает
монтажа.
правильное положение трубки перед монтажом.
После монтажа будет видна только одна
линия, показывающая, что при сборке не было
скольжения трубки.
Имеются два варианта таких маркеров:
Постоянный трубный маркер
Трубный маркер такого типа создает две
постоянные линии на трубке. Эти линии могут
использоваться при первоначальной проверке
в процессе сборки и для будущей проверки.
Такие трубные маркеры создают отметки
посредством металлического шарикоподшипника,
вращающегося вокруг трубки.
Номера деталей трубных маркеров
Номера деталей трубных маркеров выглядят
следующим образом:
PH-TUBEMARKER-*-#.
Где * заменяется на P для постоянного трубного
маркера и на T для временного трубного маркера
с пишущей ручкой.
А # является размером обжимаемой трубки. Для
дюймовых размеров в 1/16”, т.е. 4 = 1/4” и 10 = 5/8”.
Для метрических размеров добавляется M и
затем размер, т.е. M6 = 6 мм и M18 = 18 мм.
170
Фитинги Phastite®

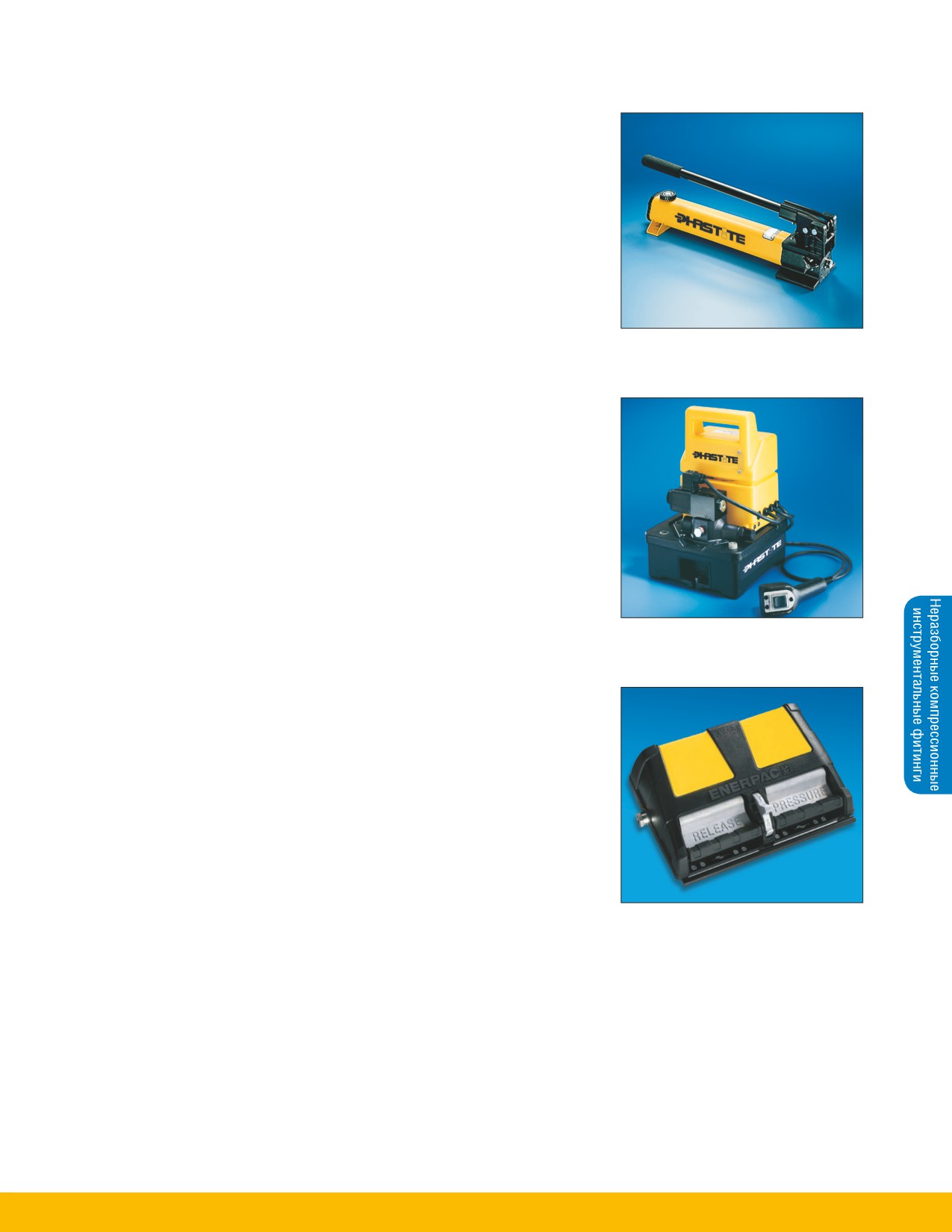

Насосы
Легкий ручной насос
Номер детали: PH HAND PUMP. 1
z
z Легкий и компактный.
z
z Двухскоростной режим, снижающий количество требуемых
рабочих ходов рукоятки.
z
z Требуется меньшее усилие на рукоятке для приведения
в действие.
z
z Фиксация рукоятки и малый вес конструкции для облегчения
транспортировки.
z
z Внутренний клапан сброса давления для защиты от перегрузки.
z
z Неэлектропроводная рукоятка из стекловолокна для безопасности оператора.
Электрический насос
Номер детали: PH ELECTRIC PUMP. 1
z
z Легкий и компактный.
z
z Большая и удобная ручка для переноски.
z
z Двухскоростной режим работы, сокращающий время рабочего
цикла.
z
z Электродвигатель 230 В пер.тока 50/60 Гц (для заказа
двигателя 115 В, замените суффикс в номере модели с 1 на 2).
z
z Высокопрочная литая крышка со встроенной ручкой
защищает электродвигатель от загрязнения и повреждений.
Пневматический насос
Номер детали: PH AIR PUMP. 1
z
z Низкое потребление сжатого воздуха и малые эксплуатационные
затраты.
z
z Внутренний клапан сброса давления обеспечивает защиту
с блокировкой.
z
z Низкий уровень шума.
z
z Рабочее давление от 60 до 120 psi (от 4,1 до 8,3 бар).
z
z Высокопроизводительный пневматический двигатель из литого
алюминия.
z
z Сертификация ATEX (требуется внешнее заземляющее
соединение).
171
Фитинги Phastite®
Выбор трубок и номинальные давления для трубок стандарта ASTM
A-269 из нержавеющей стали 304/316, используемых с фитингами
Phastite®
Основные критерии выбора
Номинальные давления для комбинаций
трубок и фитингов
Фитинги Phastite® рассчитаны на работу в
самых разнообразных условиях, где требуются
Номинальное давление фитинга Phastite®
исключительные рабочие характеристики.
соответствует трубке с самым высоким
Несмотря на то, что они разработаны и
номинальным давлением, с которой его
изготавливаются так, чтобы постоянно
можно монтировать, и указано в таблицах
обеспечивать указанный уровень надежности,
1 - 3 настоящего руководства. Номинальное
целостность любой системы не может быть
давление трубок было рассчитано в соответствии
полной, если не учитывать ее самое критическое
со стандартом ANSI B31.3, ”Стандарт по
звено, т.е. трубки.
трубопроводам для химических заводов и НПЗ”,
с учетом максимального диаметра, минимальной
Цель настоящего документа - помочь правильно
толщины стенки и минимального предела
выбрать и заказать высококачественные трубки.
прочности на разрыв (UTS).
Правильный выбор и монтаж трубок, являются
ключевыми составляющими при создании
В случае использования фитинга, например,
герметичных и надежных трубопроводных
такого как проходной тройник, правильно
систем. Наиболее важным фактором при выборе
выбранная трубка является ограничивающим
трубопроводов для любого применения является
фактором всего соединения. Однако концевой
совместимость материала трубопроводов с
соединитель может сочетать один конец с
содержащейся в них рабочей средой. Кроме
фитингом Phastite® а другой - с соединением
того, необходимо учитывать совместимость
другого типа, таким как наружная или внутренняя
трубок с фитингами, так как разнородные
трубная резьба. Номинальные давления для
материалы при контакте могут быть подвержены
других концевых соединений определяются в
электрохимической коррозии. Разная твердость
соответствии с действующими стандартами и
материалов также может оказать отрицательное
фактически могут быть ниже, чем номинальные
влияние на их способность надлежащим образом
характеристики концевого фитинга Phastite®.
удерживаться на трубах и герметизировать их.
172
Фитинги Phastite®
Номинальное давление и толщина стен-
Коэффициенты понижения номиналь-
ки трубки
ных параметров для сварных и тянутых
В таблицах 1-2 представлены номинальные
трубок
давления для бесшовных трубок из нержавеющей
Для обеспечения целостности сварного шва
стали марки 304 или 316 при температуре до
необходимо применять коэффициент понижения
93°C (200 °F). В этих таблицах также указаны
для сварных и тянутых трубок. Для трубок,
минимальная и максимальная толщина стенок
сваренных двусторонним швом, номинальные
трубок, которые должны использоваться с
значения давления, приведенные в таблицах
фитингами Phastite компании Parker® для каждого
1 - 2, следует умножить на коэффициент 0,85, а
типоразмера фитинга. Если пользователь
для трубок, сваренных одним швом, умножьте
выберет толщину стенки за пределами значений,
номинальные параметры, указанные в этих
рекомендованных в таблицах 1 - 2, то он
таблицах, на коэффициент 0,80.
должен предварительно проконсультироваться
с техническим отделом подразделения
Установление номинальных значений
Инструментальная арматура компании Parker.
давления
Номинальные рабочие давления для трубок из
нержавеющей стали должны определяться из
величин напряжения и по методикам, указанным
Таблица 1
в стандарте ASME B31.3.
Внешн.
Макс. знач. для
Толщина стенки
диам.
фитинга Phastite
Макс. номинальное значение для трубки с фитингом - PSI (бар)*
трубки
PSI (бар)V
0.035”+
0.049”
0.065”
0.083”
0.095”
0.109”
0.120”
0.125”
0.156”
0.188”
1/4”
20,000 (1379)
5,100 (352)
7,500 (517)
10,300 (710)
13,300 (917)
3/8”
15,500 (1069)
3,300 (228)
4,800 (331)
6,600 (455)
8,600 (593)
10,000 (689)
1/2”
15 000 (1034)
2,600 (179)
3,700 (255)
5,100 (352)
6,700 (462)
7,800 (538)
9,100 (627)
10,100 (696)
10,500 (724)
5/8”
12 500 (862)
2,950 (203)
4,000 (276)
5,200 (359)
6,050 (417)
7,100 (490)
7,900 (545)
8,300 (572)
3/4”
10,000 (689)
2,400 (165)
3,300 (228)
4,250 (293)
4,950 (341)
5,800 (400)
6,450 (445)
6,750 (465)
8,650 (596)
7/8”
8,750 (603)
2,050 (141)
2,800 (193)
3,600 (248)
4,200 (290)
4,850 (334)
5,400 (372)
5,650 (390)
7,300 (503)
1”
8,750 (603)
2,400 (165)
3,150 (217)
3,650 (252)
4,200 (290)
4,700 (324)
4,900 (338)
6,250 (431)
7,750 (534)
Таблица 2
Внешн.
Макс. знач. для
Толщина стенки
диам.
фитинга Phastite
Макс. номинальное значение для трубки с фитингом - PSI (бар)*
трубки
PSI (бар)V
0.8 мм+
1.0 мм
1.2 мм
1.5 мм
1.8 мм
2.0 мм
2.2 мм
2.5 мм
2.8 мм
3.0 мм
3.5 мм
4.0 мм
4.5 мм
6 мм
20,000 (1379)
4,800 (331)
6,200 (427)
7,600 (524)
9,800 (676)
11,900 (820)
13,300 (917)
8 мм
17,000 (1172)
4,500 (310)
5,500 (379)
7,200 (496)
8,800 (607)
9,900 (683)
10,900 (752)
10 мм
15,500 (1069)
3,600 (248)
4,300 (296)
5,600 (386)
6,900 (476)
7,700 (531)
8,600 (593)
9,900 (683)
12 мм
15 000 (1034)
2,900 (200)
3,600 (248)
4,600 (317)
5,600 (386)
6,300 (434)
7,000 (483)
8,100 (558)
9,200 (634)
9,900 (683)
14 мм
12 500 (862)
2,650 (183)
3,250 (224)
4,100 (283)
5,050 (348)
5,650 (390)
6,300 (434)
7,300 (503)
8,250 (569)
8,900 (614)
16 мм
10,000 (689)
2,300 (159)
2,800 (193)
3,550 (245)
4,350 (300)
4,900 (338)
5,400 (372)
6,250 (431)
7,150 (493)
7,700 (531)
9,150 (631)
18 мм
10,000 (689)
3,150 (217)
3,850 (265)
4,300 (296)
4,750 (328)
5,500 (379)
6,250 (431)
6,750 (465)
8,050 (555)
20 мм
10,000 (689)
2,800 (193)
3,400 (234)
3,800 (262)
4,250 (293)
4,900 (338)
5,550 (383)
6,000 (414)
7,150 (493)
8,300 (572)
22 мм
8,750 (603)
2,550 (176)
3,100 (214)
3,450 (238)
3,850 (265)
4,400 (303)
5,000 (345)
5,400 (372)
6,400 (441)
7,450 (514)
25 мм
8,750 (603)
2,200 (152)
2,700 (186)
3,000 (207)
3,350 (231)
3,800 (262)
4,350 (300)
4,700 (324)
5,550 (383)
6,450 (445)
7,400 (510)
* Номинальное давление, рассчитанное согласно ASME B31.3
Основано на ASTM A269 - 316
V Значение номинального давления, проверенное по результату испытания, основанного на коэффициенте запаса прочности 4:1.
Используется стандартная трубка ASTM A269 - 316 со стандартным пределом прочности на разрыв 600 МПа
и стандартной твердостью Rb 80 - 90.
+ Трубки с толщиной стенки 0,035” и 0,8 мм несмотря на их пригодность не рекомендуются к длительному использованию в
системах, где присутствует сильная вибрация в сочетании с пульсацией.
173
Фитинги Phastite®
наружный диаметр и толщину стенки. Заказ по
Примечание по выбору изделий
соответствующим спецификациям ASTM гарантирует,
Информация по номинальным значениям давления,
что трубки будут в строгих пределах стандарта по
представленная в данном документе, используется
размерам, физическим и химически характеристикам.
в качестве полезного руководства для демонстрации
В дополнение к этому, заказанные трубки не должны
потенциальных эксплуатационных возможностей
иметь царапин, дефектов и должны быть пригодными
фитингов Phastite® при условии их правильной установки
для гибки или развальцовки. Трубки должны быть
в соответствии с рекомендуемыми методами компании
подвергнуты отжигу до твердости не более
80
Parker, а также чтобы помочь пользователю правильно
Rb (абсолютным максимумом является 90 Rb) и
выбрать трубу и фитинг для конкретного варианта
доставляться надлежащим образом для сохранения
применения. Были приложены все возможные усилия
качества продукции.
для представления информации в понятном виде,
но пользователь и проектировщик системы несут
Следующие марки и стандарты можно успешно
ответственность за обеспечение правильного выбора
использовать с фитингами Phastite® из нержавеющей
и определение характеристик трубок и фитингов, а
стали 316:
также за то, что собранный узел будет удовлетворять
Материалы:
Спецификации ASTM для
требованиям системы или области применения.
трубок
304, 316 или 316L
ASTM A-269, A-249,
A-213 или A-632
Номинальные значения давления при
повышенных температурах
Коэффициенты, использованные для определения
Фундаментальный союз, дающий
номинальных значений давления трубок при повышенных
настоящее качество: набор трубок и
температурах:
фитингов в одном заказе
Таблица 3
Благодаря инновационному союзу с лидером в
производстве трубок, Sandvik Materials Technology,
° C
° F
Нерж. сталь 304
Нерж. сталь 316
компания Parker Hannifin сделала возможным получение
93
200
1.00
1.00
комплектов трубных фитингов и трубок по единому
204
400
0.93
0.96
заказу.
315
600
0.82
0.85
Parker Hannifin является одним из крупнейших в мире
426
800
0.76
0.79
поставщиков трубных фитингов, и это означает, что
537
1000
0.69
0.76
Sandvik Materials Technology может поставлять трубки
по исключительным расценкам. Мы предоставляем это
преимущество нашим заказчикам.
Чтобы определить допустимые давления при
повышенных температурах, умножьте допустимое
Когда Вы покупаете наборы, то извлекаете выгоду из
рабочее давление из таблиц 1 - 2, на коэффициент,
союза двух крупнейших и самых надежных поставщиков
приведенный в таблице 3 выше.
в мире. Строгий контроль каждого этапа проектирования
и изготовления фитнгов/трубок гарантирует, что
Пример: Трубка из нержавеющей стали марки 316
наши решения для КИП будут работать с высочайшей
диаметром 12 мм и толщиной стенки 1,5 мм имеет
целостностью и надежностью.
рабочее давление 317 бар при комнатной температуре.
Если система должна работать при температуре 426 °C,
необходимо применить коэффициент, равный 79%, или
Союз Parker и Sandvik - это
0,79 (см. таблицу 3), а давление в системе ”при указанной
совместное решение с высокой
температуре” будет, соответственно, составлять 317 x
0,79 = 250 бар.
степенью интеграции
Эти коэффициенты основаны на коэффициентах
понижения номинальных параметров согласно ASME
✓
Противокоррозионные свойства
B31.3 для трубок по стандарту ASTM A269. Они получены
из таблицы A-1 по базовым допустимым напряжениям
✓
Безопасность при обучении работе монтажников
в металлах.
Независимые испытания и проверки
✓
Западноевропейские источники материалов
✓
Рекомендации по заказу трубок
Необходимо заказывать трубки из нержавеющей стали,
Полностью прослеживаемые коды теплостойкости
✓
предназначенные для использования с фитингами
Phastite, чтобы обеспечить адекватное качество для
Превосходная конструкция и качество изделий
✓
хороших эксплуатационных показателей. При заказе
Глобальный логистический охват и поддержка
✓
трубок необходимо указывать материал, номинальный
174
Фитинги Phastite®
Прослеживаемость кода
представляет собой сталь марки 316 стандарта ASTM
A276.
теплостойкости
Помимо документирования физико-химических свойств
Прослеживаемость кода теплостойкости основывается
материалов, производители трубных фитингов Parker
на том факте, что можно отследить исходную заводскую
большое внимание уделяют тому, чтобы коррозия не
плавку того металла, из которого эта деталь была
стала проблемой при нормальном режиме эксплуатации
изготовлена. Начиная с этапа первоначальной плавки
деталей. В процессе изготовления исключается
создается пакет документов, который полностью
воздействие на детали ртути или галогенов, а
описывает физико-химические свойства металла.
управляемая термическая обработка с надлежащим
Конечный результат представляет собой номер, выбитый
контролем позволяет предотвратить явление, известное
на детали, который связан с этим пакетом документов.
как непрерывное выпадение карбидов на границах зерен.
Это дает следующие преимущества:
z
z
Исходные материалы для изготовления должны
Код теплостойкости
удовлетворять требованиям нормативов. Такое
соответствие можно проверить по имеющейся
документации, чтобы заказчик был уверен, что он
получил именно то, что заказывал.
z
z
В документах содержится химический анализ
исходного материала.
z
z
Прослеживаемость кода теплостойкости
освобождает пользователя фитингов Parker для
КИП от всех сомнений. Такой код выступает в роли
гарантийного обеспечения как в настоящее время, так
и в будущем.
Материал, используемый для фитингов Phastite®

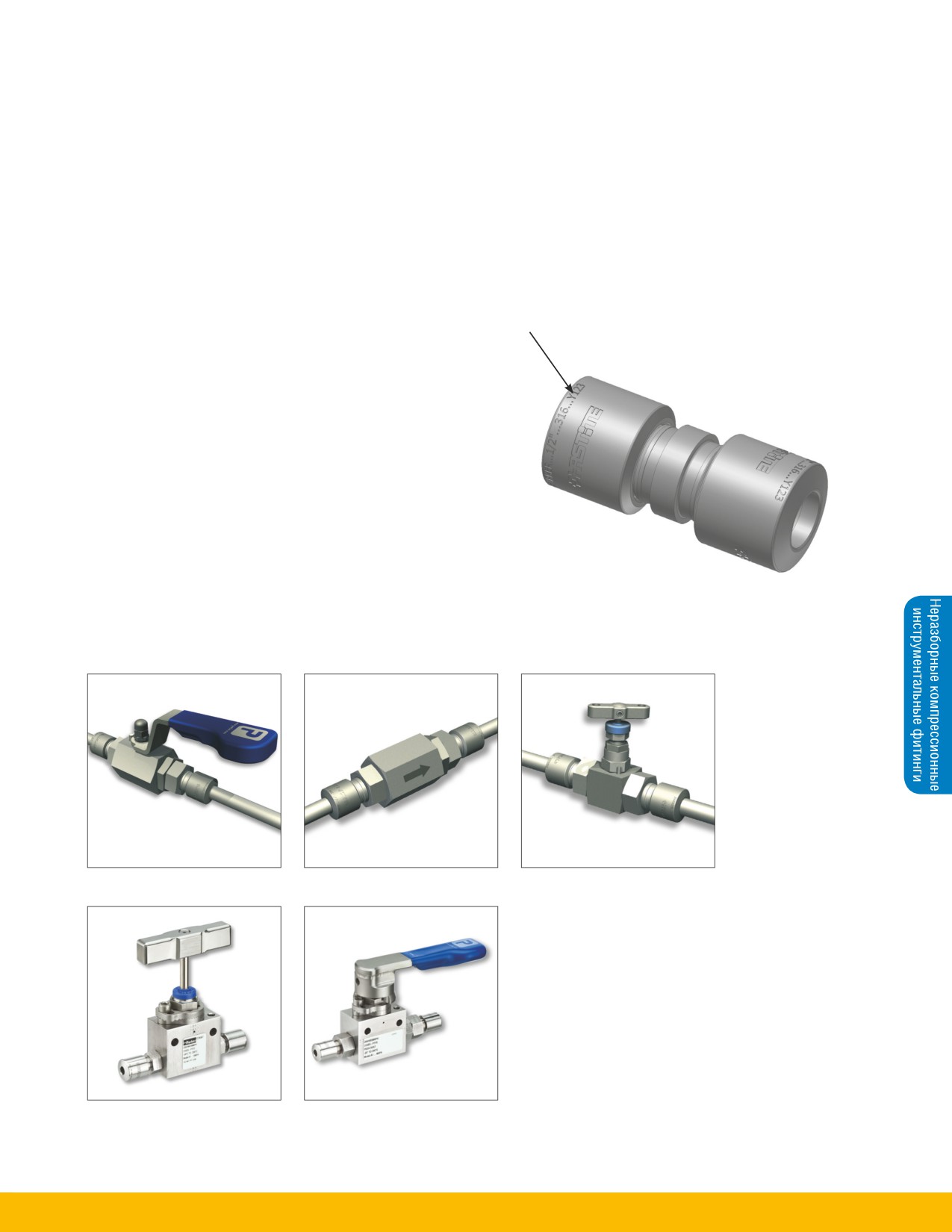

Опции клапанов с фитингами Phastite®
Широкий ассортимент нашей запорной арматуры поставляется с фитингами Phastite®. Ниже приведено
несколько примеров. За более подробной информацией обращайтесь к Вашему местному представителю
компании Parker.
Шаровой вентиль
Обратный клапан Phastite®
Игольчатый клапан
Phastite®
Phastite®
Игольчатый клапан Phastite®
Шаровой вентиль Phastite®
20 000 psi
20 000 psi
175
Фитинги Phastite®
Процедура заказа
Идентификатор
Размер
Неразъемный/
Тип
Материал
—
—
—
—
Phastite®
Концевой
Идентификатор Phastite
Просто поставьте "PH"
Обозначение размера:
Материал
Дюймовые = 16-е доли дюйма, т.е.
316 = нерж. сталь 316
1/4” = 4 5/8” = 10
1” = 16
3/8” = 6 3/4” = 12
1/2” = 8 7/8” = 14
Метрические = символ "M" + размер, т.е.
Тип
6 мм = M6
14 мм = M14
22 мм = M22
S = Прямой
8 мм = M8
16 мм = M16
25 мм = M25
E = Угловой
10 мм = M10
18 мм = M18
T = Тройник
12 мм = M12
20 мм = M20
C = Крестовина
MS = Прямой с внешней резьбой
FS = Прямой с внутренней резьбой
Резьбовые концы
XAS = Прямой среднего давления
После размера ставится символ резьбы, т.е.
20 000 psi
N = NPT
K = BSPT
R = BSPP
Неразборные или концевые
Это делается только для прямых концевых
P = Неразъемный
фитингов.
T = Концевой
Примеры
1/2” Phastite® прямой, неразъемный, нержавеющая сталь марки 316
PH-8-PS-316
1/2” Phastite® концевой для 1/2 NPT (наружная), прямой, нержавеющая
сталь марки 316
PH-8-8N-TMS-316
6 мм Phastite® тройник, неразъемный, нержавеющая сталь марки 316
PH-M6-PT-316
Фитинги Phastite® компании Parker Hannifin также поставляется в исполнении из целого ряда нестандартных
материалов, предоставляющих определенные преимущества конечному пользователю. Приведенные
ниже материалы могут использоваться как материал для изготовления оборудования. Обязательно
старайтесь исключить необходимость сварных соединений. Обращайтесь на завод за рекомендациями
по выбору правильного материала.
z
z
Супердуплексная сталь
z
z
Супераустенитная сталь 6Mo
z
z
Сплав 825
z
z
Сплав 625
z
z
Сплав C-276
176
Фитинги среднего давления MPI™
Введение
Улучшенные характеристики
Фитнинги MPI™ компании Parker Hannifin
Каждый фитинг MPI™ отличается следующими
разрабатываются и изготавливаются с целью
особенностями:
обеспечить надежные, и герметичные соединения во
всех отраслях промышленности, включая морские
нефтегазовые платформы, исследовательские
лаборатории и другие системы, требующие рабочих
давлений от 6 000 до 15 000 psi.
Фитинги MPI™ идеально подходят для перекачки
жидкостей, газов или химикатов и могут
использоваться с широким ассортиментом материалов,
1
2
3
4
5
включая холоднотянутые твердые (не отожженные)
трубки 1/8 или инструментальные толстостенные
1.
Переднее уплотнительное кольцо с
отожженные трубки из нержавеющей стали. Каждый
коррозионностойким покрытием Suparcase®
фитинг MPI™ компании Parker поставляется в
компании Parker образует герметичное уплотнение
укомплектованном и готовом к монтажу состоянии.
между корпусом и кольцом во втором механическом
захвате на трубке.
2.
Заднее уплотнительное кольцо с
коррозионностойким покрытием Suparcase®
компании Parker обеспечивает крепкий
механический захват на трубке.
3.
Более длинный резьбовой участок улучшает
противодействие давлению и нагрузке на кольца.
4.
Обратная гайка с покрытием из дисульфида
молибдена препятствует заеданию, облегчает
сборку и позволяет повторять сборку несколько раз.
5.
Длинный опорный участок для трубки улучшает
устойчивость к вибрации и линейным нагрузкам.
Материалы и идентификация
Сборка
Стандартные фитинги MPI™ изготавливаются из
Фитинги MPI™ монтируются с помощью стандартных
нержавеющей стали марки 316 с прослеживаемым
ручных инструментов. Фитинг каждого размера
кодом теплостойкости (HCT). Материалы трубок и
может предварительно устанавливаться с помощью
фитингов следует выбирать с учетом совместимости с
гидравлического инструмента Parker. При подготовке
рабочей средой.
трубок не требуется нарезать резьбу или создавать
конус на конце трубки.
Номинальное давление фитингов MPI™
Стремление к
В номерах деталей фитингов MPI™ используются
символы, указывающие их тип, размер и материал.
качеству
На каждом фитинге наносится номинальное давление.
Доступ к нашим
Рабочее давление MPI™ определяется выбранными
ресурсам и широкому
трубками. Конкретные значения рабочего давления см.
ассортименту продукции
в таблицах на странице 3.
осуществляется
через глобальную
z
z
Размер 4 концевого фитинга MPI™ - до 15 000 psi
дистрибьюторскую сеть.
z
z
Размер 6 концевого фитинга MPI™ - до 15 000 psi
За более подробной
z
z
Размер 8 концевого фитинга MPI™ - до 15 000 psi
информацией о наших
изделиях и услугах
z
z
Размер 9 концевого фитинга MPI™ - до 15 000 psi
обращайтесь к Вашему
z
z
Размер 12 концевого фитинга MPI™ - до 15 000 psi
авторизованному
z
z
Размер 16 концевого фитинга MPI™ - до 12 500 psi
дистрибьютору
подразделения Parker
Instrumentation.
177
содержание .. 14 15 16 17 ..
