СХЕМА И ПРОГРАММА ПЕРСПЕКТИВНОГО РАЗВИТИЯ ЭЛЕКТРОЭНЕРГЕТИКИ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД 2022-2026 годов

3.2. Анализ режимов работы электростанций энергосистемы Московской

области за период 2015–2020 годов

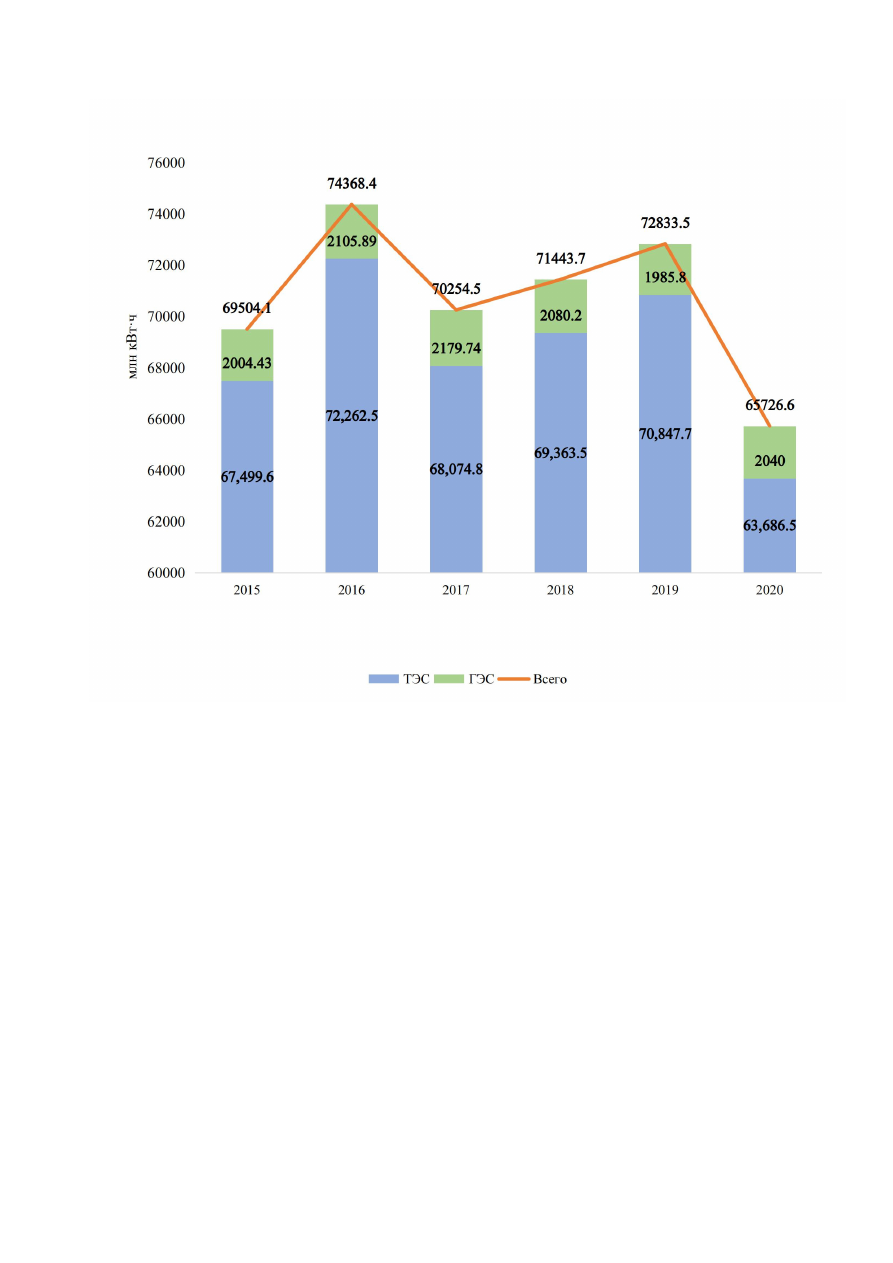

Выработка электроэнергии электростанциями Московского региона и ее

структура за период 2015-2020 годов представлена в таблице 20 и на рисунке 13.

Таблица 20

Структура выработки электроэнергии электростанциями энергосистемы

города Москвы и Московской области за период 2015–2020 годов

Годы

Выработка электроэнергии, млн. кВт·ч

Всего

ТЭС

ГЭС

всего

оптовый

рынок

розничный

рынок

блок-

станции

всего

оптовый

рынок

розничный

рынок

Энергосистема города Москвы и Московской области

2015

69 504,1

67 499,64

63 353,69

3 900,37

245,58

2 004,43

1 841,49

162,94

2016

74 368,4

72 262,47

68 966,04

2 836,31

460,12

2 105,89

1 875,35

230,54

2017

70 254,5

68 074,76

65 447,96

2 201,78

425,02

2 179,74

1 921,47

258,28

2018

71 443,7

69 363,5

65 884,1

3 055,4

424,0

2 080,2

1 871,2

209,0

2019

72 833,5

70 847,7

67 260,0

3 175,7

412,1

1 985,8

1 778,3

207,6

2020

65726,6

63686,5

59980,7

3278,7

427,2

2040,0

1790,3

249,7

Энергосистема Московской области

2015

23 117,7

21 193,55

20 803,77

353,45

36,34

1 924,15

1 841,49

82,66

2016

23 306,5

21 267,37

20 897,52

165,35

204,50

2 039,14

1 875,35

163,79

2017

20 832,2

18 690,56

18 234,81

278,87

176,88

2 141,68

1 921,47

220,21

2018

20 063,8

18 042,6

17 512,4

357,5

172,8

2 021,2

1 871,2

150,0

2019

20 274,3

18 367,7

17 862,4

346,2

159,2

1 906,5

1 778,3

128,2

2020

17406,1

15435,3

14939,9

327,1

168,3

1970,9

1790,3

180,5

Примечание: В фактической величине выработки по электростанциям

розничного рынка до 15.06.2017 учтены: выработка АО «НАТЭК Инвест-Энерго»,

выработка ООО «Нетканые материалы» (ЗАО «Регент НМ») по блок-станциям.

В установленной мощности вышеуказанные электростанции отсутствуют.

Данные станции с 15.06.2017 также исключены из баланса электроэнергии.

ГПУ-ТЭЦ

Энергорайона

Томилино

АО

«Мособлэнергогаз»

включена

в установленную мощность с 01.06.2017 года 23,4 МВт, с 2015 года в балансе

электроэнергии также учитывается выработка.

Рисунок 14. Доля выработки электроэнергии станциями Московской области

за период 2015-2020 годов, %

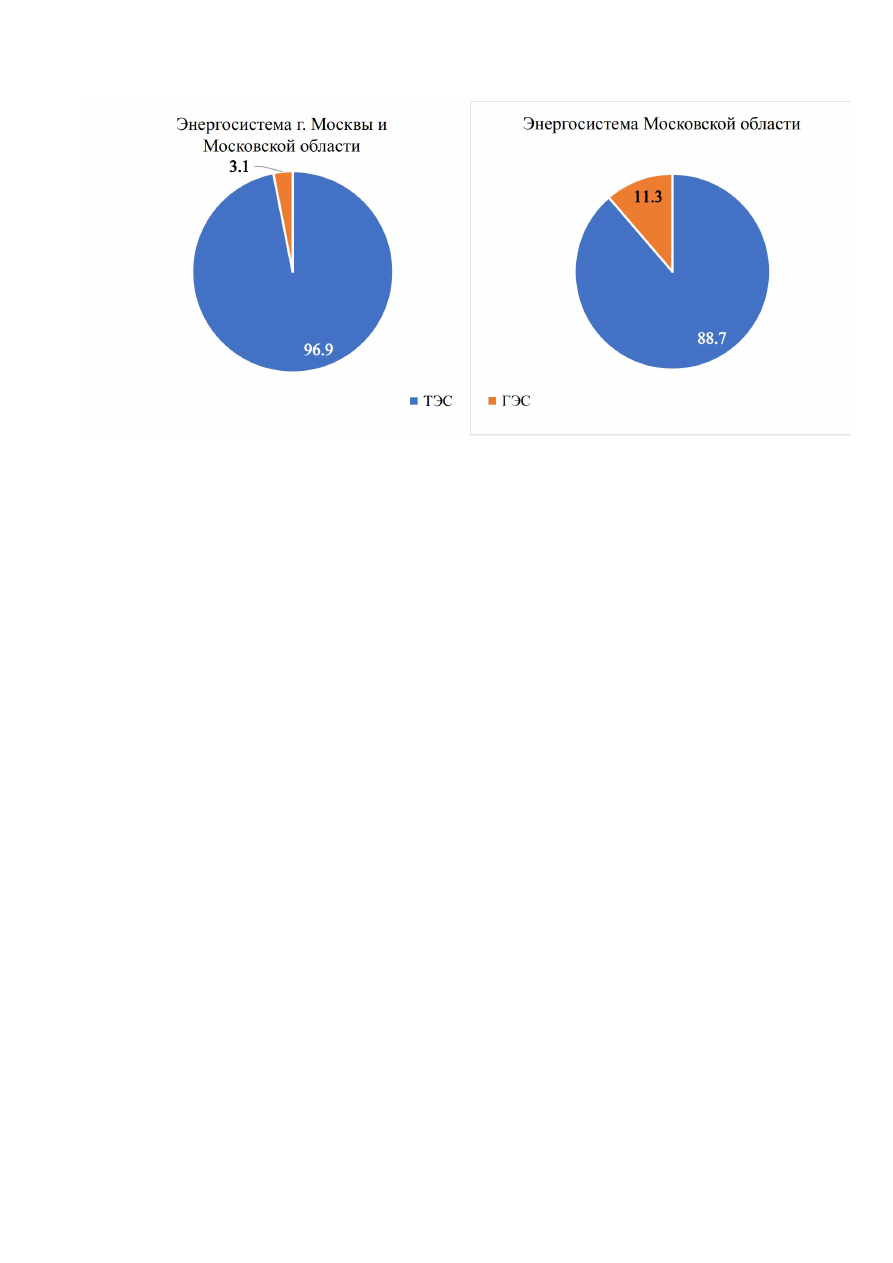

Собственное производство электроэнергии в энергосистеме города Москвы

и Московской области и энергосистеме Московской области в 2020 году и его

изменение по сравнению с предыдущим годом представлено в таблице 21 и на

рисунке 15.

Таблица 21

Структура выработки электрической энергии по типам электростанций

энергосистемы города Москвы и Московской области на конец 2020 года

Тип электростанций

Выработка электроэнергии,

млн. кВт·ч

Доля от суммарной

выработки, %

Изменение выработки

электроэнергии к предыдущему

году, %

Энергосистема города Москвы и Московской области

ТЭС

63686,5

96,9

-10,1

ГЭС

2040,0

3,1

2,7

Всего

65726,6

100

-9,8

Энергосистема Московской области

ТЭС

15435,3

88,7

-16,0

ГЭС

1970,9

11,3

3,4

Всего

17406,1

100

-14,1

Таблица 22

Структура выработки электрической энергии электростанциями Московской области в 2015-2020 годах

Наименование организации

Источник электроснабжения

Выработка электроэнергии, млн. кВт∙ч

2015

2016

2017

2018

2019

2020

ПАО «Мосэнерго»

ТЭЦ-22

5 532,05

5 822,02

5 195,70

4 852,50

5 100,80

5 059,10

ТЭЦ-27

6 331,27

5 589,13

5 886,77

5 606,80

5 958,70

4 758,40

ГРЭС-3 им. Классона

72,2

79,36

85,79

74,7

66,4

64,8

ТЭЦ-17

203,07

201,55

201,04

208,6

189,1

204,2

ТЭЦ-30

46,12

36,19

41,22

34,4

15,3

9,7

ТЭЦ-6

ТЭЦ-29

Всего

12 184,70

11 728,25

11 410,52

10 777,00

11 330,30

10 096,20

АО «Интер РАО-Электрогенерация»

Каширская ГРЭС

3 720,30

3 824,32

2 975,26

2 065,90

2 395,00

344,50

ПАО «Юнипро»

Шатурская ГРЭС

4 898,76

5 306,11

3 849,03

4 669,30

4 137,20

4 499,20

ООО «Теплосервис»

ТЭЦ-6

33,33

35,07

34,29

33,8

31,2

31,1

ООО «Агрокомплекс «Иванисово»

ТЭЦ-29

36,77

32,59

44,3

119,3

117,3

102,8

АО «ГТ Энерго»

Щелковская ГТ-ТЭЦ

36,34

38,84

123,85

132,1

128

132,5

АО «Воскресенские минеральные

удобрения»

ТЭЦ АО «Воскресенские минеральные

удобрения»

61,63

68,2

68,16

66,9

70,1

АО «Москокс»

ТЭЦ МОФ «Мечел-Энерго»

105,64

109,33

88,24

89,7

99,7

МУП «КЛИНТЕПЛОСЕТЬ»

ТЭЦ ООО «Энергоцентр»

67,65

67,26

63,26

72,2

69,7

60,7

ФГБУ «Канал имени Москвы»

Иваньковская ГЭС (ГЭС-191)

65,26

142,25

184,12

125,9

108,6

160,8

Пироговская ГЭС (ГЭС-199)

1,02

0,99

0,65

0,4

Всего

66,28

143,24

184,77

125,9

108,6

161,2

АО «Мосводоканал»

Можайский гидроузел

8,62

14,29

23,9

14,4

13,2

11,6

Истринский гидроузел

4,8

3,88

9,09

8,2

2,4

5.7

Наименование организации

Источник электроснабжения

Выработка электроэнергии, млн. кВт∙ч

2015

2016

2017

2018

2019

2020

Акуловский гидроузел

1,35

1,63

1,5

1,2

1,3

1.2

Вазузская гидротех. система

1,61

0,76

0,94

0,2

2,6

0.8

Всего

16,38

20,55

35,44

19,6

19.3

Филиал ПАО «РусГидро» «Загорская

ГАЭС»

Загорская ГАЭС-1

1 841,49

1 875,35

1 921,47

1 871,20

1 778,30

1 790.30

ОАО «Натэк-Инвест-Энерго»

27,08

30,43

13,2

АО «Мособлэнергогаз»

ГПУ-ТЭЦ Энергорайона Томилино

21,34

26,97

20,47

16,2

0.6

Всего в Московской области

23 117.70

23 306,51

20 832,20

20 063,80

20 274,30

17 406,10

* – до 21.12.2020 в эксплуатации у ООО «Энергоцентр»

Рисунок 16. Структура выработки электроэнергии электростанциями энергосистемы

Московской области за период 2015-2020 годов, млн. кВт·ч

В 2020 году выработка электроэнергии по сравнению с 2015 годом

электростанциями энергосистемы Московской области снизилась на 24,7 % за счет

уменьшения выработки на станциях ПАО «Мосэнерго» (17 %), Шатурской

ГРЭС(8,2 %), Каширской ГРЭС (90,7 %), Загорской ГАЭС-1 (2,8 %).

В 2016 году по сравнению с 2015 годом выработка незначительно увеличилась

(0,8 %). Увеличение объема выработки электрической энергии отмечено

на Каширской ГРЭС (2,8 %), Шатурской ГРЭС (8,3 %) и Загорской ГАЭС-1 (1,8 %).

На станциях ПАО «Мосэнерго» отмечено снижение выработки на 3,7 %.

В 2017 году снижение выработки электрической энергии электростанциями

города Москвы и Московской области по сравнению с 2016 годом составило 5,5 %,

по Московской области снижение составило 10,6 %, что связано в основном

со снижением выработки на станциях ПАО «Мосэнерго» (2,7 %), Каширской ГРЭС

(22,2 %), Шатурской ГРЭС (27,46 %).

В 2018 году продолжилось снижение выработки электростанциями

Московской области. По сравнению с 2017 годом снижение составило 3,7 %, что

связано со снижением выработки электростанций ПАО «Мосэнерго» (уменьшение

выработки на 5,6 %) и Каширской ГРЭС (уменьшение выработки на 30,6 %).

Выработка электроэнергии на Шатурской ГРЭС увеличилась на 21,3 %.

В 2019 году в Московской области произошло незначительное увеличение

выработки электроэнергии (1 %) относительно 2018 года.

В 2020 году Московской области произошло снижение выработки

электроэнергии на 14,1 % относительно 2019 года за счет уменьшения выработки

на станциях ПАО «Мосэнерго» (10,9 %), Каширской ГРЭС (85,6 %).

В таблице 23 представлена структура выработки электроэнергии

на территории Московской области по видам собственности генерирующих

компаний за 2020 год.

Таблица 23

Структура выработки электрической энергии электростанциями в разрезе

энергетических компаний Московской области на конец 2020 года

Наименование организации

Выработка электроэнергии,

млн. кВт·ч

Доля всей выработки Московской

области, %

ПАО «Мосэнерго»

10 096,20

58,00

АО «Интер РАО-Электрогенерация»

344,5

1,98

ПАО «Юнипро»

4 499,20

25,85

ООО «Теплосервис»(ТЭЦ-6)

31,1

0,18

ООО «Агрокомплекс «Иванисово»

102,8

0,59

АО «ГТ Энерго»

132,5

0,76

АО «Воскресенские минеральные

удобрения»

0,39

АО «Москокс»

99,7

0,57

МУП «КЛИНТЕПЛОСЕТЬ»

60,7

0,35

ФГБУ «Канал имени Москвы»

161,2

0,93

АО «Мосводоканал»

19,3

0,11

Филиал ПАО «РусГидро» «Загорская

ГАЭС»

1 790,30

10,29

АО «Мособлэнергогаз»

0,6

0,00

Всего по Московской области

17 406,10

100

В таблице 24 приведены данные о коэффициенте использования

установленной мощности электростанций Московской области.

Таблица 24

Коэффициент использования установленной мощности электростанций

Московской области за период 2015-2020 годов

Наименование

организации

Источник

электроснабжения

КИУМ, %

2015

2016

2017

2018

2019

2020

ПАО «Мосэнерго»

ТЭЦ-22

48,21

61,94

55,4

51,77

54,42

53,83

ТЭЦ-27

68,18

60,03

63,4

60,38

64,17

51,10

ГРЭС-3 им.Классона

1,55

1,70

1,8

1,60

1,42

1,39

ТЭЦ-17

12,07

11,95

20,35

18,45

19,87

ТЭЦ-30

32,91

25,75

29,4

24,54

10,92

6,89

Всего

44,72

46,52

46,6

44,01

46,27

41,12

АО «Интер РАО-

Электрогенерация»

Каширская ГРЭС

22,24

22,79

17,8

12,35

20,87

9,57

ПАО «Юнипро»

Шатурская ГРЭС

37,45

40,45

29,4

35,54

31,49

34,15

ООО «Теплосервис»

ТЭЦ-6

21,14

22,18

21,7

21,44

19,79

19,68

ООО

«Агрокомплекс

«Иванисово»

ТЭЦ-29

25,02

22,11

30,1

81,16

79,80

69,74

АО «ГТ Энерго»

Щелковская ГТ-ТЭЦ

23,04

24,57

78,5

83,78

81,18

83,8

АО «Воскресенские

минеральные

удобрения»

ТЭЦ АО

«Воскресенские

минеральные

удобрения»

19,54

21,57

21,6

21,21

22,23

21,51

АО «Москокс»

ТЭЦ МОФ «Мечел-

Энерго»

48,82

50,39

40,8

41,46

41,13

45,93

МУП

«КЛИНТЕПЛОСЕТ

Ь»**

ТЭЦ ООО

«Энергоцентр»

32,18

31,91

30,1

34,34

33,15

28,8

Наименование

организации

Источник

электроснабжения

КИУМ, %

2015

2016

2017

2018

2019

2020

ФГБУ «Канал имени

Москвы»

Иваньковская ГЭС

(ГЭС-191)

25,87

56,23

73,0

49,9

44,28

63,57

Пироговская ГЭС

(ГЭС-199)

41,45

40,19

26,67

0,0

16,05

Всего

26,02

56,08

72,5

49,9

44,28

63,12

АО «Мосводоканал»

Можайский

гидроузел

12,00

19,84

33,3

20,05

18,38

16,07

Истринский

гидроузел

17,90

14,42

33,9

30,7

9,08

21,04

Акуловский

гидроузел

24,37

29,38

27,2

20,53

24,39

22,51

Вазузскаягидротех.

система

2,88

1,35

1,7

0,86

4,64

1,50

Всего

10,22

12,79

22,1

14,98

12,17

12,02

Филиал ПАО

«РусГидро»

«Загорская

ГАЭС»

Загорская ГАЭС-1

17,52

17,79

18,3

17,8

16,92

16,98

АО

«Мособлэнергогаз»

ТЭЦ Энергорайона

Томилино

7,56*

7,9

0,001

0,28

Всего в Московской области

33,31

34,54

31,3

32,66

37,86

32,41

*АО «Мособлэнергогаз» Энергорайона Томилино (23,4 МВт) включена в установленную мощность

с 01.06.2017.

** – до 21.12.2020 в эксплуатации у ООО «Энергоцентр»

В целом на электростанциях Московской области за рассматриваемый период

2015-2020 годов КИУМ демонстрирует как снижение, так и увеличение.

В 2020 году величина КИУМ на станциях энергосистемы Московской области

снизилась по сравнению с 2015 годом на 0,9 процентных пункта.

В 2020 году наибольшая загрузка приходилась на оборудование ТЭЦ-22

(53,83 %), ТЭЦ-27 (51,1 %), АО «ГТ Энерго» (83,8 %), ООО Агрокомплекс

«Иванисово» (69,74%), Иваньковской ГЭС (63,57 %).

Самым низким уровнем загрузки оборудования (1,39 %) среди тепловых

электростанций характеризуется ГРЭС-3 им. Классона.

IV.

Анализ современного состояния качества атмосферного воздуха

Московской области

4.1.

Современное состояние загрязнения атмосферного воздуха

Мониторинг состояния загрязнения атмосферного воздуха Московской

области осуществляет ФГБУ «Центральное управление по гидрометеорогии и

мониторингу окружающей среды» (структура Росгирдромета).

Ввиду достаточно обширной территории Московской области мониторинг

загрязнения атмосферного воздуха осуществляется на нескольких постах,

расположенных в различных территориальных образованиях (города/городские

округа Электросталь, Воскресенск, Подольск, Мытищи и др.). Поэтому

интегральные данные по загрязнению атмосферного воздуха не могут в полной мере

отражать состояние атмосферы в той или иной точке субъекта Российской

Федерации, а лишь показывают макрокартину в регионе.

Наиболее частое превышение предельно-допустимых концентраций вредных

веществ в атмосферном воздухе наблюдается по концентрации диоксида азота.

Например, в октябре 2020 года среднемесячные концентрации диоксида азота

составляли от 1,1 ПДК с.с. в Подольске и Щелково до 1,4 ПДКс.с. в Дзержинском.

4.1.1.

Анализ

современного

состояния

воздействия

стационарных

генерирующих источников, расположенных на территории Московской области, на

качество атмосферного воздуха

Наиболее крупными, как по установленной электрической, так и по тепловой

мощности стационарными генерирующими источниками загрязнения атмосферного

воздуха на территории Московской области являются:

─

Каширская ГРЭС, АО «Интер РАО-Электрогенерация»

─

ГРЭС-3, ПАО «Мосэнерго»;

─

ТЭЦ-17, ПАО «Мосэнерго»;

─

ТЭЦ-22, ПАО «Мосэнерго»;

─

ТЭЦ-27, ПАО «Мосэнерго»;

─

ТЭЦ-30, ПАО «Мосэнерго»;

─

Шатурская ГРЭС, ПАО «Юнипро»;

─

АО «НАТЭК Инвест-Энерго»;

─

АО «ГТ-ТЭЦ Энерго»;

─

ТЭЦ-6, ООО «Теплосервис»;

─

ТЭЦ-29, ООО «Агрокомплекс «Иванисово»;

─

ТЭЦ МОФ «Мечел-Энерго», АО «Москокс»;

─

МБУ «Конькобежный центр Коломна»;

─

ГПУ-ТЭЦ Энергорайона Томилино, АО «Мособлэнергогаз».

В таблице 26 представлены ретроспективные данные о валовых выбросах

загрязняющих веществ от стационарных генерирующих источников Московской

области за 2018-2020гг. в разбивке по источникам.

Таблица 25.

Валовые выбросы загрязняющих веществ от стационарных генерирующих

источников за 2018–2020 гг.*, тонн

№

Объект

2018

2019

2020

1 АО «Интер РАО-Электрогенерация» - Каширская ГРЭС

6975,2

2547,5

330,2

2 ПАО «Мосэнерго» - ГРЭС-3

84,3

59,3

59,7

3 ПАО «Мосэнерго» - ТЭЦ-17

405,6

332,9

340,0

4 ПАО «Мосэнерго» - ТЭЦ-22

10885,9

5295,4

7148,8

5 ПАО «Мосэнерго» - ТЭЦ-27

1032,2

887,8

890,7

6 ПАО «Мосэнерго» - ТЭЦ-30

149,4

86,9

84,8

7 ПАО «Юнипро» - Шатурская ГРЭС

3472,1

2950,5

3007,9

8 АО «НАТЭК Инвест-Энерго»

67,9

9 АО «ГТ-ТЭЦ Энерго»

98,3

534,3

10 ООО «Теплосервис» – ТЭЦ-6

99,3

11 ООО «Агрокомплекс "Иванисово»

662,4

12 АО «Москокс» – ТЭЦ МОФ «Мечел-Энерго»

224,4

234,3

290,5

13 АО «Мособлэнергогаз» - Железнодорожный

180,2

14 АО «Мособлэнергогаз» - Томилино

118,0

126,3

ВСЕГО

24355,8

13521,4

13823,0

* – Источник данных: годовые формы 2-ТП (воздух) от генерирующих компаний

На рисунке 17 представлена динамика изменения валовых выбросов

загрязняющих веществ от стационарных генерирующих источников.

Рисунок 17. Валовые выбросы загрязняющих веществ от стационарных

генерирующих источников Московской области за 2018-2020 гг.

Существенное снижение массовых выбросов твердых веществ, начиная с 2019

года, обусловлено выводом из эксплуатации угольных энергоблоков ст.№№ 1, 2 и

прекращением генерации электро- и теплоэнергии энергоблоками ст.№№4-7

Каширской ГРЭС АО «Интер РАО-Электрогенерация»

Ниже представлена структура валовых выбросов загрязняющих веществ за

2020 год в разрезе компонентов загрязняющих веществ.

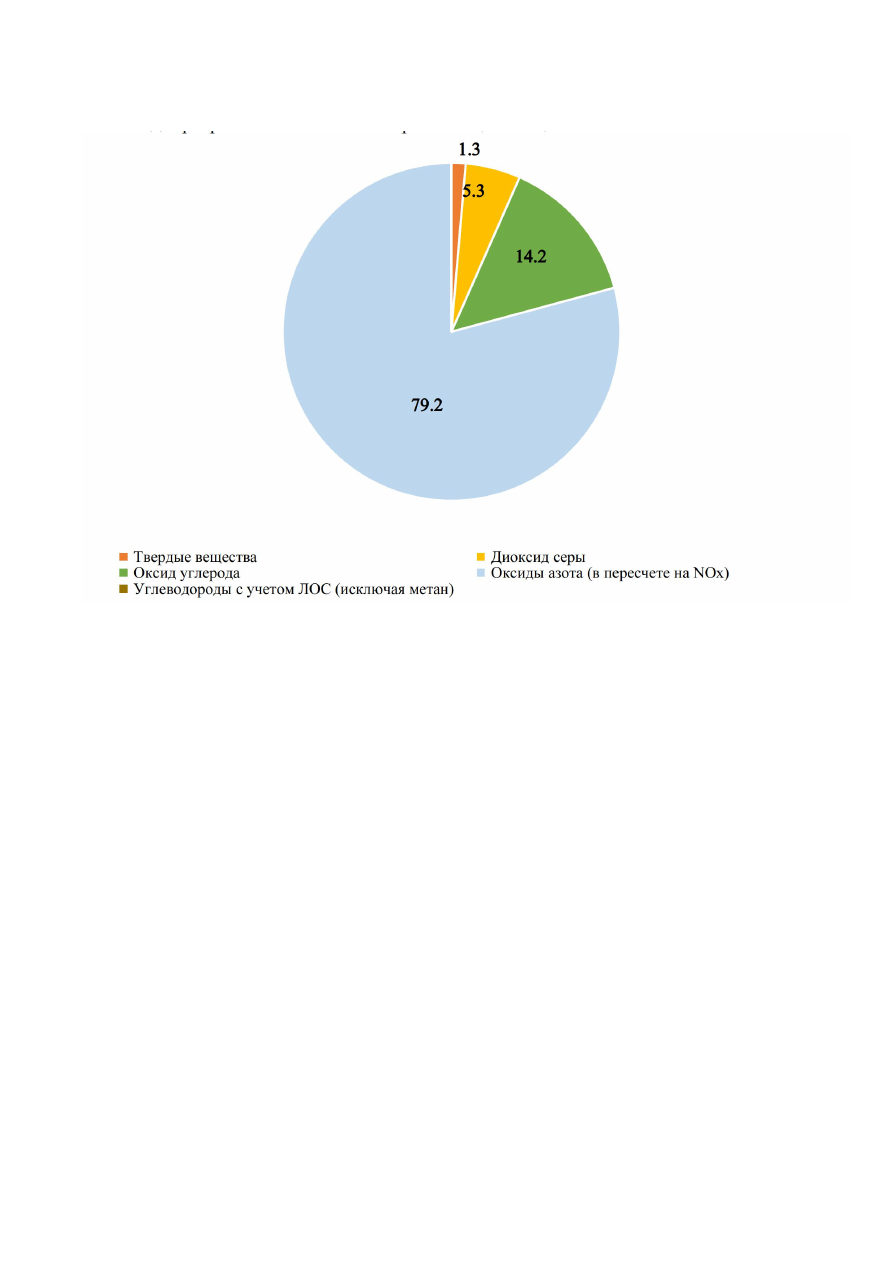

Рисунок 18. Структура валовых выбросов загрязняющих веществ от

стационарных генерирующих источников Московской области за 2020гг. в разрезе

компонентов загрязняющих веществ, %

Как видно из рисунка выше, основную долю выбросов (в массовом выражении)

составляют оксиды азота (~80% на 2020 г.), оксид углерода (~14% на 2020 г.) и

диоксид серы (~5% на 2020 г.).

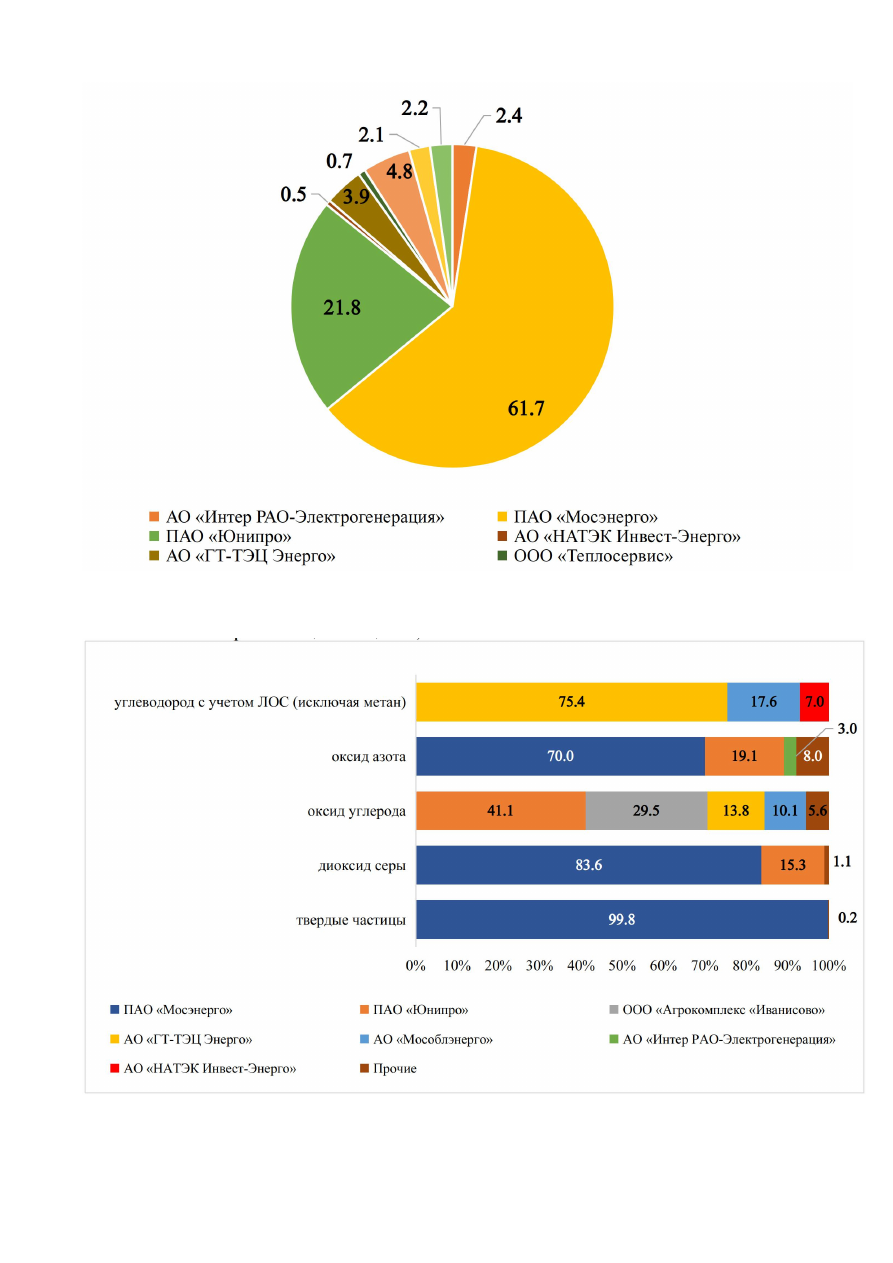

Структура

валовых

выбросов

загрязняющих

веществ

разрезе

рассматриваемых в настоящей работе генерирующих компаний представлена на

рисунке 23.

Можно отметить, что основными стационарными источниками выбросов

веществ, загрязняющих атмосферный воздух, являются объекты генерации ПАО

«Мосэнерго», ПАО «Юнипро» и ООО «Агрокомплекс «Иванисово»; на их долю

приходится практически 90% всех валовых выбросов от стационарных

генерирующих источников.

На рисунке 20 представлена информация по структуре выбросов по

отдельным видам загрязняющих веществ в разрезе генерирующих компаний.

Анализ функционирования и развития основной электрической сети 110

(35) кВ и выше Московской области за период 2015–2020 годов

Сооружение новых электросетевых объектов и реконструкция существующих

напряжением 110 кВ и выше в энергосистеме Московской области в период 2015–

2020 годов были связаны с повышением надежности электроснабжения

потребителей и обеспечением возможности подключения новых питающих центров.

В 2015 году:

Замена МВ на ЭВ на ПС 220/110 кВ Голутвин.

произведена замена фазы «В» АТ-2 750/500/10 кВ на ПС 750/500/220/110 кВ

Грибово.

проведена реконструкция следующих линий:

КВЛ 220 кВ Западная – Радищево (60,4 км) на участке опор №№151-155

(L=1580м);

КВЛ 220 кВ ТЭЦ-22 – Восточная (19,323 км) с установкой опор №3,5,6,

перемонтажом провода и тросов пролете опор №34-33 (без изменения типа, марки

провода, пропускной способности);

ВЛ 220 кВ Новософрино – Трубино (22,6 км) с заменой опор №16-27, заменой

провода в пролетах №17-27 (марки МП 240 на провод типа АС 400/51), заменой

грозотросов пролетах опор №16-27;

ВЛ 220 кВ Пахра – Борисово, ВЛ 220 кВ Ока – Серпухов I и II цепь с заменой

опор, проводов и изоляторов;

реконструкция ВЛ-110 кВ Пахра-Апаренки с отп. (1,05 км);

реконструкция ВЛ 110 кВ Красногорская – Нахабино I и II цепь (0,94 км);

ВЛ 110 кВ Радищево – Клин З и В (22,11 км);

произведена замена выключателей на следующих подстанциях: ПС 110/10/6

кВ Басово, ПС 110/35/10 Поварово, ПС 110/10 кВ Алабушево, ПС 110/35/10/6 кВ

Красково, ПС 110/10 кВ Молоково, ПС 110/35/10/6 кВ Наро-Фоминск.

проведена реконструкция следующих подстанций:

ПС 110 кВ Яковлево – замена трансформатора напряжением 110/10 кВ

мощностью 16 МВА на трансформатор напряжением 110/10 кВ мощностью 25 МВА.

ПС 110 кВ Электросталь – замена существующего трансформатора 40 МВА на

трансформатор напряжением 110/35/6 кВ мощностью 40 МВА.

ПС 110 кВ Клязьма – замена существующего трансформатора 40 МВА на

трансформатор напряжением 110/6 кВ мощностью 63 МВА.

ПС 110/10/6 кВ Красногорка – замена трансформатора Т-1 напряжением

110/10/6 кВ мощностью 25 МВА на трансформатор напряжением 110/10/6 кВ

мощностью 40 МВА.

ПС 110/35/6 кВ Кварц – замена трансформатора Т-1 напряжением 110/35/6 кВ

мощностью 20 МВА на трансформатор напряжением 110/35/6 кВ мощностью

40 МВА.

ПС 110/10 кВ Взлетная – замена существующих трансформаторов (два

трансформатора 110/10 кВ мощностью по 25 МВА каждый) на два трансформатора

напряжением 110/10 кВ мощностью по 40 МВА каждый.

ПС 110/6 кВ Сушкинская – замена существующих трансформаторов (два

трансформатора 110/6 кВ мощностью по 10 МВА каждый) на два трансформатора

напряжением 110/6 кВ мощностью по 25 МВА каждый.

ПС 110/10 кВ Мцыри – замена существующих трансформаторов (два

трансформатора 110/10 кВ мощностью по 6,3 МВА каждый) на два трансформатора

напряжением 110/10 кВ мощностью по 16 МВА каждый.

ПС 110/35/10 кВ Поварово – замена трансформаторов напряжением 110/35/10

кВ мощностью 2х25 МВА на трансформаторы напряжением 110/35/10 кВ

мощностью 2х40 МВА.

реконструкция на ПС 35/6 кВ Запрудня – замена трансформатора Т-3

напряжением 35/6 кВ мощностью 3,2 МВА на трансформатор напряжением 35/6 кВ

мощностью 4 МВА.

Всего за 2015 год введено:

ЛЭП напряжением 110 кВ и выше – 79,033 км, в том числе:

напряжением 220 кВ – 43,503 км;

напряжением 110 кВ – 35,53 км.

Трансформаторной мощности 110 кВ и выше – 787 МВА (121,4 МВА), в том

числе:

напряжением 750 кВ – 417 МВА (0 МВА);

напряжением 110 кВ – 370 МВА (121,4 МВА).

В 2016 году:

Введена в работу ПС 110 кВ Флагман с установкой двух трансформаторов

напряжением 110/10 кВ мощностью по 40 МВА каждый с КВЛ 110 кВ

Зеленоградская-Мамонтовская с отпайкой на ПС Флагман и КВЛ 110 кВ

Мамонтовская-Уча с отпайкой на ПС Флагман (2х5 км);

Введена в работу ПС 220 кВ Ступино с установкой двух трансформаторов

напряжением 220/10 кВ мощностью по 100 МВА каждый и сооружением заходов

ВЛ 220 кВ Кашира-Пахра (7,6 км) с образованием ВЛ 220 кВ Каширская ГРЭС-

Ступино и ВЛ 220 кВ Пахра-Ступино.

ПС 110 кВ Дедово – замена трансформатора Т-1 мощностью 25 МВА на

трансформатор мощностью 40 МВА.

ПС 110 кВ Акулово – замена трансформаторов Т-1, Т-2 мощностью 6,3 МВА

каждый на трансформаторы мощностью 10 МВА каждый.

КВЛ 110 кВ Слобода – Дедово – замена выключателя Iном.=2000 А,

Iоткл.=40 кА на выключатель Iном.=3150 А, Iоткл.=40 кА, замена ТТ.

произведена замена выключателей на следующих подстанциях:

ПС 110 кВ Дедово, ПС 110 кВ Мишуково, ПС 110 кВ Одинцово, ПС 35 кВ

Збышки, ПС 35 кВ Истра, ПС 35 кВ Снегири, ПС 35 кВ Хващевская.

ПС 110 кВ Болятино – замена трансформаторов Т-1, Т-2 мощностью 40 МВА

каждый на трансформаторы мощностью 63 МВА каждый.

ПС 110 кВ Никоново – ввод в работу трансформатора Т-1 мощностью 16 МВА.

ПС 110 кВ Двойня – замена трансформаторов Т-1, Т-2 мощностью 10 МВА

каждый на трансформаторы мощностью 25 МВА каждый.

включена вновь образованная ВЛ 110 кВ Никоново-Столбовая после разрезки

ВЛ 110 кВ Лаговская-Столбовая с отпайкой на ПС Никоново и завода ее на ПС 110

кВ Никоново;

реконструкция ВЛ 220 кВ Новософрино-Трубино (8,352 км);

ВЛ 35 кВ Поварово – Воробьево – замена провода АС-50 (Iдоп=210 А при

+25 °С) на провод АС-120 (Iдоп=210 А при +25 °С) по всей длине 9,4 км.

ПС 35 кВ Истра – замена трансформатора Т-1 мощностью 5 МВА на

трансформатор мощностью 6,3 МВА.

ПС 35 кВ Снегири – замена трансформаторов Т-1, Т-2 мощностью 6,3 МВА

каждый на трансформаторы мощностью 16 МВА каждый.

ПС 35 кВ Лыщево – замена трансформатора Т-2 мощностью 3,2 МВА на

трансформатор мощностью 4 МВА.

ПС 35 кВ Корытово – замена трансформатора Т-2 мощностью 1,0 МВА на

трансформатор мощностью 4 МВА.

Всего за 2016 год введено:

ЛЭП напряжением 110 кВ и выше – 25,98 км, в том числе:

напряжением 220 кВ – 15,95 км,

напряжением 110 кВ – 10,03 км.

Трансформаторной мощности 110 кВ и выше – 532 (194,4) МВА, в том числе:

напряжением 220 кВ – 200 МВА;

напряжением 110 кВ – 332 (194,4) МВА.

В 2017 году:

Введена в работу ПС 220 кВ Кроношпан с установкой двух трансформаторов

напряжением 220/10/6 кВ мощностью по 63 МВА каждый и сооружением заходов

ВЛ 220 кВ Стачка - Шибаново с образованием ВЛ 220 кВ Шибаново – Кроношпан и

ВЛ 220 кВ Кроношпан – Стачка.

Введена в работу ПС 220 кВ Сельская – с установкой трансформатора

напряжением 220/10 кВ мощностью 80 МВА с ВЛ 220 кВ Каширская ГРЭС –

Голутвин с отпайкой на ПС Сельская.

Реконструкция КВЛ 220 кВ Центральная - Яшино

Ввод в работу КВЛ 110 кВ Шереметьево-Жостово с отпайкой на ПС Аксаково

(32,59 км).

Ввод в работу КВЛ 110 кВ Уча – Долгопрудная (27,2 км).

Реконструкция ВЛ 110 кВ Макеево – Маслово.

Реконструкция КВЛ 110 кВ Очаково - Одинцово I цепь с отпайкой на ПС

Мамоново.

ПС 750 кВ Белый Раст – замена выключателей ВВ 500 кВ, Iоткл.=40 кА Белый

Раст - Бескудниково (1 СШ) на ЭВ 500 кВ, Iоткл.=40 кА КВЛ 500 кВ Белый Раст –

Бескудниково (1 СШ) и ВВ 500 кВ, Iоткл.=40 кА Белый Раст - Западная (1 СШ) на

ЭВ 500 кВ, Iоткл.=40 кА Белый Раст - Западная (1 СШ).

ПС 500 кВ Трубино – ввод в работу АТ-4 мощностью 250 МВА после замены.

ПС 220 кВ Латышская – замена трансформатора Т-1 мощностью 25 МВА на

трансформатор мощностью 16 МВА, замена масляных выключателей ВЛ 220 кВ

Латышская – Кедрово и 220 кВ Т-1 Iоткл.=40 кА каждый на элегазовые.

СХЕМА И ПРОГРАММА ПЕРСПЕКТИВНОГО РАЗВИТИЯ ЭЛЕКТРОЭНЕРГЕТИКИ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД 2022-2026 годов - часть 4
