Утверждение схемы и программы перспективного развития электроэнергетики Кабардино-Балкарской Республики на 2023-2027 годы - часть 8

113



№
п/п

Наименование ВЛ

Марка
провода

Длина, км

Год ввода

Эксплуатация,
лет

30.  отпайка на ПС 35 кВ Карагач

АС-95

0,050

1991

31

31.  ВЛ 35 кВ Крем-Константиновская – Солдатская (Л-476)

АС-120

0,248

1979

43

АС-70

20,952

32.  ВЛ 35 кВ Прохладная-1 – Ново-Полтавская (Л-477)

АС-95

4,411

1967

55

АС-50

1,900

1987

35

33.  ВЛ 35 кВ Прохладная-1 – Прималкинская (Л-478)

АС-95

0,867

1964

58

АС-70

18,852

34.  отпайка на ПС 35 кВ Пролетарская

АС-70

0,100





35.  ВЛ 35 кВ Саратовская – Солдатская (Л-479)

АС-70

10,200

1967

55

36.  ВЛ 35 кВ Прималкинская – Заречная (Л-480)

АС-70

15,030

1982

40

37.  ВЛ 35 кВ Малка – Куркужин (Л-481)

АС-120

0,260

1977

45

АС-70

10,300

38.  ВЛ 35 кВ Малка – Залукодес (Л-482)

АС-50

1,400

1974

48

АС-70

17,700

2005

17

39.  ВЛ 35 кВ Малка – Сармаково (Л-483)

АС-70

16,600

1964

58

40.  ВЛ 35 кВ Терек-1 – Верхний Акбаш (Л-485)

АС-95

4,120

1963

59

АС-50

8,658

41.  отпайка на ПС Акбаш-35

АС-50

0,090





42.  ВЛ 35 кВ Баксан-35 – Куркужин (Л-488)

АС-95

0,570

1971

51

АС-70

14,524

43.  ВЛ 35 кВ Терек-1 – ЗАИ (Л-489)

АС-95

1,475

1975

47

44.  ВЛ 35 кВ Терек-2 – Терек-1 (Л-490)

АС-70

2,870

1972

50

45.  ВЛ 35 кВ ЗАИ – Александровская (Л-491)

АС-185

0,942

1988

34

АС-95

8,640

46.  ВЛ 35 кВ Верхний Акбаш – Нижний Курп (Л-493)

АС-95

16,600

1981

41

47.  отпайка на ПС 35 кВ Верхний Курп

АС-95

0,100





48.  ВЛ 35 кВ Баксан-35 – Баксан-110 (Л-496)

АС-95

5,353

1969

53

49.  ВЛ 35 кВ Терек-110 – Терекская (Л-497)

АС-120

0,529

1964

58

АС-95

0,326

АС-50

6,008

50.  ВЛ 35 кВ Терекская – Пенькозавод (Л-498)

АС-70

6,417

1979

43

51.  ВЛ 35 кВ Верхнебалкарская ГЭС – Кашхатау

АС-150

42,2

2020

2

2.5.



Особенности текущего состояния энергосистемы

Кабардино-Балкарской Республики

Энергосистема

Кабардино-Балкарской

Республики

является

дефицитной. Покрытие дефицита мощности осуществляется за счет перетоков
от  сетей  публичного  акционерного  общества  «ФСК  ЕЭС»  из  смежных
энергосистем.

Основными  центрами  питания  распределительной  сети  110  кВ,  кроме

электростанций энергосистемы, являются подстанции с высшим напряжением
330 кВ: ПС 330 кВ Прохладная-2, ПС 330 кВ Баксан, ПС 330 кВ Нальчик.

Схема  энергосистемы  Кабардино-Балкарской  Республики  по  сетям

110кВ  для  обеспечения  надежного  электроснабжения  потребителей
в основном замкнутая, с обеспечением питания не менее чем с двух сторон.

Надежность  питания  радиальных  сетей  обеспечена  питанием

потребителей по двум линиям 110 кВ. Для подстанций с тупиковым питанием
разработаны схемы по резервному питанию по сети 35 и частично по 10–6 кВ.
Распределительная  сеть  35  кВ  филиала  публичного  акционерного
общества  «Россети  Северный  Кавказ»  –  «Каббалкэнерго»  питается  от  сети
110  кВ  через  трансформаторные  подстанции  110/35/10(6)  кВ.  Электрическая
сеть  35  кВ  для  обеспечения  надежного  электроснабжения  ответственных
потребителей  в  основном  образует  параллельные  транзиты  с  сетью  110  кВ.
В нормальном режиме транзиты 35 кВ находятся в разомкнутом состоянии.

2.5.1.



Ограничение пропускной способности трансформаторных связей

питающих центров 35 - 110 кВ

С целью выявления центров питания (ЦП) напряжением 35 кВ и выше

с  ограничениями  на  технологическое  присоединение  по  состоянию  на  2021
год  в  энергосистеме  Кабардино-Балкарской  Республики  произведен  анализ
загрузки  ЦП  напряжением  35  кВ  и  выше  на  основании  данных  о
максимальных  нагрузках,  зафиксированных  на  ЦП  в  течение  2017  -  2021
годов.
(приложение № 9).

Анализ  ретроспективной  нагрузки  ЦП  в  режиме  отключения

трансформатора  большей  мощности  выявил  ряд  ЦП,  загрузка  которых
превысила  105%  в  режиме  N-1.  Для  однотрансформаторных  подстанций
рассматривается  нормальный  режим  работы.  Рассмотрим  данные  питающие
центры подробнее.

ПС 110 кВ Баксан-110.
В  настоящее  время  на  подстанции  установлены  два  трехобмоточных

трансформатора

мощностью

по

16

МВА,

напряжением

110/35/10

кВ

(Т-1-ТДТН-16000/110/35/10

-

1987

год

ввода;

Т-2-ТДТН-16000/110/35/10  –  1988  год  ввода).  Максимальная  суммарная
нагрузка трансформаторов ПС 110 кВ Баксан-110 за 2017-2021 годы составила
18,68 МВА (15.12.2021) при температуре 3,2 ºС.

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2 загрузка оставшегося в работе трансформатора Т-1 при переводе на него

115




питания потребителей трансформатора Т-2 достигает 116,8 %. В соответствии
с  письмом  филиала  публичного  акционерного  общества  «Россети  Северный
Кавказ»  -  «Каббалкэнерго»  от  22  апреля  2022  г.  №  МР8/КБФ/01-00/988-исх
«О  направлении  информации  по  ЦП  с  повышенной  загрузкой
трансформаторов  для  разработки  СиПР  2023-2027»  (приложение  №  6)
существующая  схема  распределительных  сетей  35  кВ  не  позволяет  частично
перераспределить нагрузку.

ПС 110 кВ Кахун.
В  настоящее  время  на  подстанции  установлены  два  двухобмоточных

трансформатора  мощностью  по  6,3  МВА,  напряжением  110/10  кВ
(Т-1 – ТМН-6300/110/10 – 1980 год ввода; Т-2 – ТДН-6300/110/10 – 1989 год
ввода). Максимальная суммарная нагрузка трансформаторов ПС 110 кВ Кахун
за 2017 - 2021 годы составила 7.8 МВА (15.12.2021) при температуре 3,2 ºС.

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2  загрузка  оставшегося  в  работе  трансформатора  Т-1  при  переводе
на  него  питания  потребителей  трансформатора  Т-2  достигает  124,0%.
В  соответствии  с  письмом  филиала  публичного  акционерного  общества
«Россети  Северный  Кавказ»  -  «Каббалкэнерго»  от  22  апреля  2022  г.
№  МР8/КБФ/01-00/988-исх  «О  направлении  информации  по  ЦП  с
повышенной  загрузкой  трансформаторов  для  разработки  СиПР  2023-2027»
(приложение  №  6)  существующая  схема  распределительных  сетей  10  кВ
не позволяет осуществить перевод питания потребителей.

ПС 110 кВ Майская.
В

настоящее

время

на

подстанции

установлены

два  трехобмоточных  трансформатора  мощностью  10  и  16  МВА,
напряжением  110/35/10  кВ  (Т-1  –  ТДТН-10000/110/35/10  –  1970  год  ввода;
Т-2  –  ТДТН-16000/110/35/10  –  1972  год  ввода).  Максимальная  суммарная
нагрузка  трансформаторов  ПС  110  кВ  Майская  за  2017-2021  годы  составила
14,69 МВА (17.06.2020) при температуре 22,7 ºС.

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2  загрузка  оставшегося  в  работе  трансформатора  Т-1  при  переводе
на  него  питания  потребителей  трансформатора  Т-2  достигает  146,9%.
В  соответствии  с  письмом  филиала  публичного  акционерного  общества
«Россети  Северный  Кавказ»  -  «Каббалкэнерго»  от  22.04.2022  г.
№  МР8/КБФ/01-00/988-исх  «О  направлении  информации  по  ЦП  с
повышенной  загрузкой  трансформаторов  для  разработки  СиПР  2023-2027»
(приложение  №  6)  существующая  схема  распределительных  сетей  35  кВ
позволяет  частично  перераспределить  нагрузку  (2,15  МВА)  с  ПС  110  кВ
Майская  на  соседние  недогруженные  ПС  путем  секционирования  сети
(перевод  питания  потребителей  ПС  35  кВ  Александровская  и  ПС  35  кВ
Красная

Нива

по  транзиту  ВЛ  35  кВ  (Л-474)  на  ПС  110  кВ  Терек-2),  при  этом  нагрузка
с  учетом  перевода  составит  12,54  МВА,  или



125,4%  от  номинальной

мощности трансформатора.



ПС 110 кВ Малка.

116




В  настоящее  время  на  подстанции  установлены  два  трехобмоточных

трансформатора  мощностью  10  и  25  МВА,  напряжением  110/35/10  кВ
(Т-1  –  ТДТН-10000/110/35/10  –  1976  год  ввода;  Т-2  –  ТДТН-25000/110/
35/10 – 1984 год ввода). Максимальная суммарная нагрузка трансформаторов
ПС  110  кВ  Малка  за  2017-2021  годы  составила  13,6  МВА  (18.12.2019)
при температуре 4,7 ºС

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2  загрузка  оставшегося  в  работе  трансформатора  Т-1  при  переводе
на  него  питания  потребителей  трансформатора  Т-2  достигает  136%.
В  соответствии  с  письмом  филиала  публичного  акционерного  общества
«Россети

Северный

Кавказ»

-

«Каббалкэнерго»

от

22.04.2022

№  МР8/КБФ/01-00/988-исх  «О  направлении  информации  по  ЦП  с
повышенной  загрузкой  трансформаторов  для  разработки  СиПР  2023-2027»
(приложение  №  6)  существующая  схема  сети  35  кВ  позволяет  осуществить
перевод  питания  потребителей  ПС  35  кВ  Куркужин  (3,050  МВА  ВЛ  35  кВ
Л-481)  на  ПС  110  кВ  Баксан-110  путем  отключения  ВЛ  Малка  –  Куркужин
(Л-481) со стороны ПС 110 кВ Малка и включения ВЛ Куркужин – Баксан-35
(Л-488) со стороны ПС 35 кВ Баксан-35, при этом нагрузка с учетом перевода
составит 10,55 МВА, или



105,5% от номинальной мощности трансформатора.

ПС 110 кВ Нарткала.
В настоящий момент на подстанции  установлены два двухобмоточных

трансформатора  мощностью  6,3  и  10  МВА,  напряжением  110/6  кВ
(Т-1  –  ТМН-6300/110/6  –  1989  год  ввода;  Т-2  –  ТДН-10000/110/6  –  2003  год
ввода).  Максимальная  суммарная  нагрузка  трансформаторов  ПС  110  кВ
Нарткала  за  2017-2021  годы  составила  7,76  МВА  (15.12.2021)
при температуре 3,2 ºС.

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2 загрузка оставшегося в работе трансформатора Т-1 при переводе на него
питания потребителей трансформатора Т-2 достигает 123.2 %. В соответствии
с  письмом  филиала  публичного  акционерного  общества  «Россети  Северный
Кавказ»  -  «Каббалкэнерго»  от  22.04.2022  №  МР8/КБФ/01-00/988-исх
«О  направлении  информации  по  ЦП  с  повышенной  загрузкой
трансформаторов  для  разработки  СиПР  2023-2027»  (приложение  №  6)
существующая  схема  распределительных  сетей  6  кВ  не  позволяет
осуществить перевод питания потребителей.

ПС 110 кВ Прохладная-1.
В  настоящее  время  на  подстанции  установлены  два  трехобмоточных

трансформатора

мощностью

16

МВА

каждый,

напряжением

110/35/10  кВ  (Т-1  –  ТДТН-16000/110/35/10  –  1976  год  ввода;
Т-2  –  ТДТН-16000/110/35/10  –  2003  год  ввода).  Максимальная  суммарная
нагрузка  трансформаторов  ПС  110  кВ  Прохладная-1  за  период  2017  -  2021
годы составила 25,69 МВА (19.06.2019) при температуре 26,5 ºС.

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2  (Т-1)  загрузка  оставшегося  в  работе  трансформатора  Т-1  (Т-2)  при
переводе  на  него  питания  потребителей  трансформатора  Т-2  (Т-1)  достигает
160,6%.
В  соответствии  с  письмом  филиала  публичного  акционерного  общества

117




«Россети

Северный

Кавказ»

-

«Каббалкэнерго»

от

22.04.2022

№  МР8/КБФ/01-00/988-исх  «О  направлении  информации  по  ЦП  с
повышенной  загрузкой  трансформаторов  для  разработки  СиПР  2023-2027»
(приложение  №  6)  существующая  схема  распределительных  сетей  35  кВ
позволяет  частично  перераспределить  нагрузку  (4,6  МВА)  с  ПС  110  кВ
Прохладная-1  на  соседние  недогруженные  ПС  путем  секционирования  сети
(перевод  питания  потребителей  ПС  35  кВ  Солдатская  по  транзиту  35  кВ
на  ПС  110  кВ  Баксан-110,  потребителей  ПС  35  кВ  Заречная,  ПС  35  кВ
Прималкинская по  транзиту ВЛ 35 кВ Кура  –  Прималкинская (Л-578) от ПС
35  кВ  Кура  (Ставропольэнерго)),  при  этом  нагрузка  с  учетом  перевода
составит 21,09 МВА, или



131,8%  от номинальной мощности трансформатора.

ПС 110 кВ ПТФ.
В  настоящее  время  на  подстанции  установлены  два  двухобмоточных

трансформатора  мощностью  6,3  и  10  МВА,  напряжением  110/6  кВ
(Т-1  –  ТМН-6300/110/6  –  1983  год  ввода;  Т-2  –  ТДН-10000/110/6  –  1981  год
ввода). Максимальная суммарная нагрузка трансформаторов ПС 110 кВ ПТФ
за 2017-2021 годы составила 8,92 МВА (16.12.2020) при температуре 1,6 ºС.

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2 загрузка оставшегося в работе трансформатора Т-1 при переводе на него
питания потребителей трансформатора Т-2 достигает 141,6%. В соответствии
с  письмом  филиала  публичного  акционерного  общества  «Россети  Северный
Кавказ»  -  «Каббалкэнерго»  от  22.04.2022  №  МР8/КБФ/01-00/988-исх
«О  направлении  информации  по  ЦП  с  повышенной  загрузкой
трансформаторов  для  разработки  СиПР  2023-2027»  (приложение  №  6)
существующая  схема  распределительных  сетей  6  кВ  позволяет  осуществить
перевод  питания  потребителей  на  ПС  110  кВ  Искож  в  объеме  не  более  0,5
МВА, при этом нагрузка с учетом перевода составит 8,42 МВА, или



133,65%

от номинальной мощности трансформатора.

В  2023  году  в  соответствии  с  договором  ТП  от  11.04.2019  №  80/2019,

утвержденным  ТУ  №  6631/2019/КБФ/НАЛРЭС  ТП,  ООО  «Сады  Нальчика»
к

электрическим

сетям

ПАО

«Россети

Северный

Кавказ

от  20.03.2019  планируется  замена  силового  трансформатора  Т-1  мощностью
6,3 МВА на силовой трансформатор мощностью 10 МВА с устройством АРН.

ПС 110 кВ Чегем-2.
В  настоящее  время  на  подстанции  установлены  два  трехобмоточных

трансформатора

мощностью

по

16

МВА,

напряжением

110/35/10  кВ  (Т-1  –  ТДТН-16000/110/35/10  –  1987  год  ввода;
Т-2  –  ТДТН-16000/110/35/10  –  1988  год  ввода).  Максимальная  суммарная
нагрузка  трансформаторов  ПС  110  кВ  Чегем-2  за  2017-2021  годы  составила
17,25 МВА (16.12.2020) при температуре 1,6 ºС.

В  режиме  максимальных  нагрузок  в  схеме  ремонта  трансформатора

Т-2 загрузка оставшегося в работе трансформатора Т-1 при переводе на него
питания потребителей трансформатора Т-2 достигает 107,8%. В соответствии
с  письмом  филиала  публичного  акционерного  общества  «Россети  Северный
Кавказ»  -  «Каббалкэнерго»  от  22.04.2022  №  МР8/КБФ/01-00/988-исх
«О  направлении  информации  по  ЦП  с  повышенной  загрузкой
трансформаторов  для  разработки  СиПР  2023-2027»  (приложение  №  6)

118




существующая  схема  распределительных  сетей  35  кВ  не  позволяет  частично
перераспределить нагрузку.

ПС 110 кВ Долинск.
В  настоящее  время  на  подстанции  установлены  три  двухобмоточных

трансформатора  с  расщепленной  обмоткой  мощностью  25  МВА
каждый  напряжением  110/10/6  кВ  (Т-1  –  ТРДН-25000/110/6/6  –  1987  год
ввода;

Т-2

–

ТРДН-25000/110/10/6

–

1980

год

ввода;

Т-3  –  ТРДН-25000/110/10/6  –  1997  год  ввода).  Максимальная  суммарная
нагрузка  трансформаторов  ПС  110  кВ  Долинск  в  ЗРД  за  период
2017  -  2021  годы  составила  33,5  МВА  (19.12.2018)  при  температуре  -0,9  ºС.
Максимальная  суммарная  нагрузка  трансформаторов  ПС  110  кВ  Долинск
в  ЛРД  за  2017-2021  годы  составила  26,07  МВА  (19.06.2019)
при температуре +26,5 ºС.

В соответствии с письмом филиала публичного акционерного общества

«Россети

Северный

Кавказ»

-

«Каббалкэнерго»

от

22.04.2022.

№  МР8/КБФ/01-00/988-исх  «О  направлении  информации  по  ЦП  с
повышенной  загрузкой  трансформаторов  для  разработки  СиПР  2023-2027»
(приложение  №  6)  существующая  схема  распределительных  сетей  позволяет
частично перераспределить нагрузку 2 МВА на ПС 110 кВ Нальчик-110.



2.5.2.



Ограничение пропускной способности системообразующих

и распределительных сетей



Как  показал  анализ  режимов  зимнего  и  летнего  контрольных

замеров 2021 года, в нормальной схеме сети из-за недостаточной пропускной
способности  транзита  35  кВ  в  режиме  зимнего  контрольного  замера
наблюдается  перегрузка  ВЛ  35  кВ  Прохладная-1  –  Ново-Полтавская  (Л-477)
Токовая  загрузка  Л-477  в  нормальной  схеме  сети  составляет  117%
от  длительно-допустимого  значения.  Перегрузка  остальных  сетевых
элементов в нормальной схеме сети отсутствует. Уровни напряжения в узлах
сети 35-110кВ находятся в допустимых пределах.

Как  показал  анализ  расчетов  режимов  зимнего  и  летнего  контрольных

замеров в 2021 году, существует ряд схемно-режимных ситуаций (аварийное
отключение  сетевого  элемента  в  нормальной  схеме  сети),  приводящих
к  перегрузке  питающих  энергоузлов  электрических  связей  и  к  ограничению
электроснабжения потребителей, а именно:

аварийное отключение ВЛ 35 кВ Прохладная-1 – Ново-Полтавская (Л-477)

в нормальной схеме сети в режиме зимнего контрольного замера. При данном
возмущении  теряется  питание  ПС  35  кВ  Ново-Полтавская,  ПС  35  кВ
Саратовская  и  ПС  35  кВ  Солдатская.  Включение  ВЛ  35  кВ
Крем-Константиновская  –  Солдатская  (Л-476)  позволит  восстановить
электроснабжение  данных  подстанций  35  кВ,  однако  в  данном  случае
будет

наблюдаться

снижение

напряжения

по

транзиту

35

кВ

Баксан

–

Крем-Константиновская

–

Ново-Полтавская

ниже

аварийно-допустимых значений (рис 2.8.2.2);

ограничение  электроснабжения  потребителей  суммарным  объемом

1,9  МВт  на  ПС  35  кВ  Ново-Полтавская  позволит  восстановить  уровни

119




напряжения  в  узлах  сети  свыше  аварийно  допустимых  значений,
однако  в  данном  режиме  будет  наблюдаться  токовая  перегрузка  транзита  35
кВ Баксан-110  –  Крем-Константиновская  –  Солдатская. Токовая  загрузка ВЛ
35  кВ  Баксан  35  –  Баксан-110  (Л-496)  (230  А)  составит  153,5%
от

длительно-допустимого

значения.

Последующее

ограничение

электроснабжения  потребителей  ПС  35  кВ  Саратовская  и  ПС  35  кВ
Солдатская  объемом  3,9  МВт  позволит  снизить  токовую  загрузку  ВЛ  35  кВ
Баксан
35 – Баксан-110 (Л-496) до 100% от длительно допустимого значения;

аварийное  отключение  ВЛ  35  кВ  Баксан  35  –  Баксан-110  (Л-496)

в нормальной схеме сети в режиме зимнего контрольного замера. При данном
возмущении  теряется  питание  ПС  35  кВ  Крем-Константиновская,
ПС  35  кВ  Карагач  и  ПС  35  кВ  Баксан-35.  Включение  ВЛ  35  кВ
Крем-Константиновская  –  Солдатская  (Л-476)  и  перевод  питания  ПС  35  кВ
Баксан-35  по  ВЛ  35  кВ  Баксан-35  –  Куркужин  (Л-488)  на  ПС  110  кВ  Малка
позволит  восстановить  электроснабжение  данных  подстанций  35  кВ,  однако
в данном случае будет наблюдаться токовая перегрузка элементов сети 35 кВ.
Токовая  загрузка  ВЛ  35  кВ  Ново-Полтавская  –  Саратовская  (Л-455)  (119  А)
составит  119,5  %,  ВЛ  35  кВ  Малка  –  Куркужин  (Л-481)  (171  А),  ВЛ  35  кВ
Прохладная-1  –  Ново-Полтавская  (Л-477)  (157  А)  –  104,4  %  от  длительно
допустимого  значения.  Последующее  ограничение  электроснабжения
потребителей  ПС  35  кВ  Солдатская  объемом  1  МВт  и  ПС  35  кВ  Баксан-35
объемом  1,1  МВт  позволит  устранить  токовые  перегрузки  сетевого
оборудования.

Единичные  отключения  остальных  сетевых  элементов  в  нормальной

схеме  сети  не  накладывают  ограничений  на  пропускную  способность
системообразующих  и  распределительных  сетей  (исключения  составляют
ограничения  пропускной  способности  трансформаторных  связей  ряда
питающих центров, описанные выше).

Также  в  характерных  летних  режимах  2021  года  были  рассмотрены

единичные отключения сетевых элементов в ремонтных схемах сети.

Также  на  этапе  2021  года  существует  ряд  схемно-режимных  ситуаций

(наложение  аварии  на  ремонт)  приводящих  к  перегрузке  питающих
энергоузлы  электрических  связей,  и,  как  следствие,  к  ограничению
электроснабжения потребителей, а именно:

аварийное  отключение  ВЛ  110  кВ  Кашхатау  ГЭС–Дубки  (Л-102)  в

схеме  ремонта  ВЛ  110  кВ  Аушигерская  ГЭС  –  ПТФ  (Л-189)  в  режиме
ПЭВТ  (рис.  2.8.2.5).  В  данном  режиме  токовая  загрузка  ВЛ  110  кВ
Телемеханика-1  –  СКЭП  (Л-40)  (431  А)  составит  129%  и  107%,  ВЛ  110  кВ
СКЭП  –  Нальчик-110  (Л-39)  (392  А)  –  117,0  %  и  97,8  %,  ВЛ  110  кВ
Аушигерская
ГЭС  –  Телемеханика-1  с  отпайкой  на  ПС  Аушигер  (Л-192)  (476  А)  –  120%
и  100%  от  длительно  допустимого  и  аварийно  допустимого  значения
соответственно.  Оперативное  снижение  генерации  Аушигерской  ГЭС
на 20 МВт позволит устранить токовую перегрузку данных ВЛ;

аварийное  отключение  ВЛ  110  кВ  Кашхатау  ГЭС–Дубки  (Л-102)  в

схеме  ремонта  ВЛ  110  кВ  Аушигерская  ГЭС  –  Телемеханика-1  с  отпайкой

120




на ПС Аушигер (Л-192) в режиме ПЭВТ. В данном режиме токовая загрузка
ВЛ  110  кВ  Аушигерская  ГЭС  –  ПТФ  (Л-189)  (452  А)  составит  135,3%  и
112,7%
от длительно допустимого и аварийно допустимого значения соответственно.
Действие существующей АОПО ВЛ 110 кВ Аушигерская ГЭС – ПТФ (Л-189),
направленное  на  отключение  двух  агрегатов  Аушигерской  ГЭС  суммарной
мощностью

40

МВт,

позволит

устранить

токовую

перегрузку

ВЛ 110 кВ Аушигерская ГЭС – ПТФ (Л-189);

аварийное  отключение  ВЛ  110  кВ  Аушигерская  ГЭС  –  ПТФ  (Л-189)

в схеме  ремонта  ВЛ  110 кВ Аушигерская ГЭС  –  Телемеханика-1 с  отпайкой
на ПС Аушигер (Л-192) в режиме ПЭВТ. В данном режиме токовая загрузка
ВЛ  110  кВ  Кашхатау  ГЭС–Дубки  (Л-102)  (474  А)  составит  119%
и  99%  от  длительно  допустимого  и  аварийно  допустимого  значений
соответственно.

Последующее

оперативное

снижение

генерации

Аушигерской ГЭС или Кашхатау ГЭС на 16 МВт позволит устранить токовую
перегрузку данной ВЛ;

аварийное  отключение  ВЛ  110  кВ  Кашхатау  ГЭС–Дубки  (Л-102)  в

схеме  ремонта  ВЛ  110  кВ  Аушигерская  ГЭС  –  Кашхатау  ГЭС  (Л-193)  (рис
2.8.2.8).
В данном режиме токовая загрузка  ВЛ 110 кВ Зарагижская ГЭС  –  Псыгансу
(451  А)  составит  114%  и  95%,  ВЛ  110  кВ  Псыгансу  –  Старый  Лескен  (Л-10)
(447  А)  -  113  %  и  94  %  от  длительно  допустимого  и  аварийно  допустимого
значений  соответственно.  Последующее  оперативное  снижение  генерации
Кашхатау ГЭС или Зарагижской ГЭС на 12 МВт позволит устранить токовую
перегрузку данной ВЛ;

аварийное отключение ВЛ 110 кВ Зарагижская ГЭС – Псыгансу в схеме

ремонта  ВЛ  110  кВ  Аушигерская  ГЭС  –  Кашхатау  ГЭС  (Л-193).
В данном режиме токовая загрузка ВЛ 110 кВ Кашхатау ГЭС–Дубки (Л-102)
(451  А)  составит  114%  и  95%  от  длительно  допустимого  и  аварийно
допустимого  значений  соответственно.  Последующее  оперативное  снижение
генерации  Кашхатау  ГЭС  или  Зарагижской  ГЭС  на  12  МВт  позволит
устранить токовую перегрузку данной ВЛ;
аварийное отключение ВЛ 110 кВ Зарагижская ГЭС – Псыгансу в схеме
ремонта ВЛ 110 кВ Кашхатау ГЭС–Дубки (Л-102). В данном режиме токовая
загрузка ВЛ 110 кВ Аушигерская ГЭС – Кашхатау ГЭС (Л-193)
(455 А) составит 114,8% и 95,7% от длительно допустимого и аварийно
допустимого значений соответственно, токовая загрузка загрузка ВЛ 110 кВ
Аушигерская ГЭС – ПТФ (Л-189) (410 А) составит 122,7% и 102,2%
от длительно допустимого и аварийно допустимого значения соответственно.
Действие существующей АОПО ВЛ 110 кВ Аушигерская ГЭС – ПТФ (Л-189),
направленное на отключение двух агрегатов Аушигерской ГЭС суммарной
мощностью 40 МВт, позволит устранить токовую перегрузку

121




122







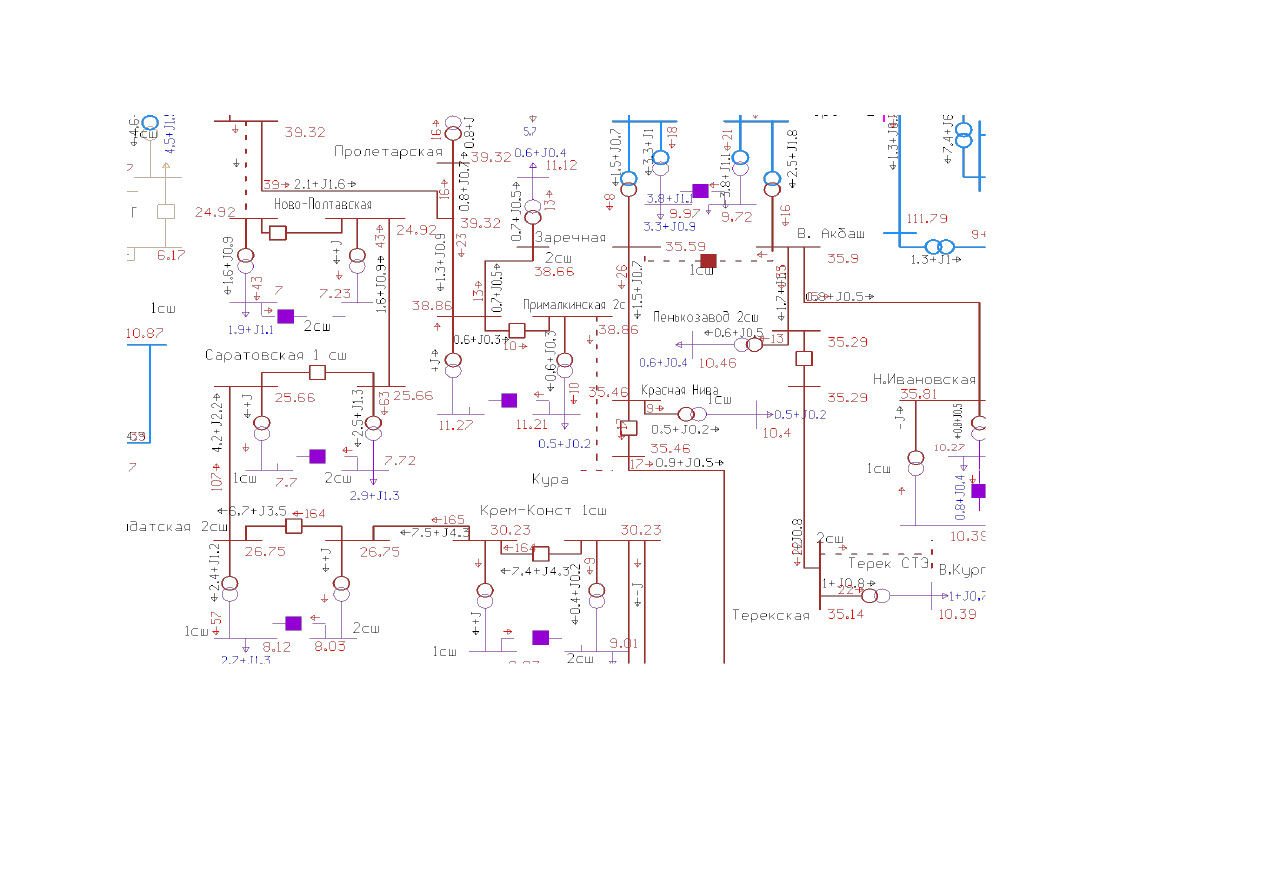

2.8.2.1. Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего
контрольного замера 2021 года


123

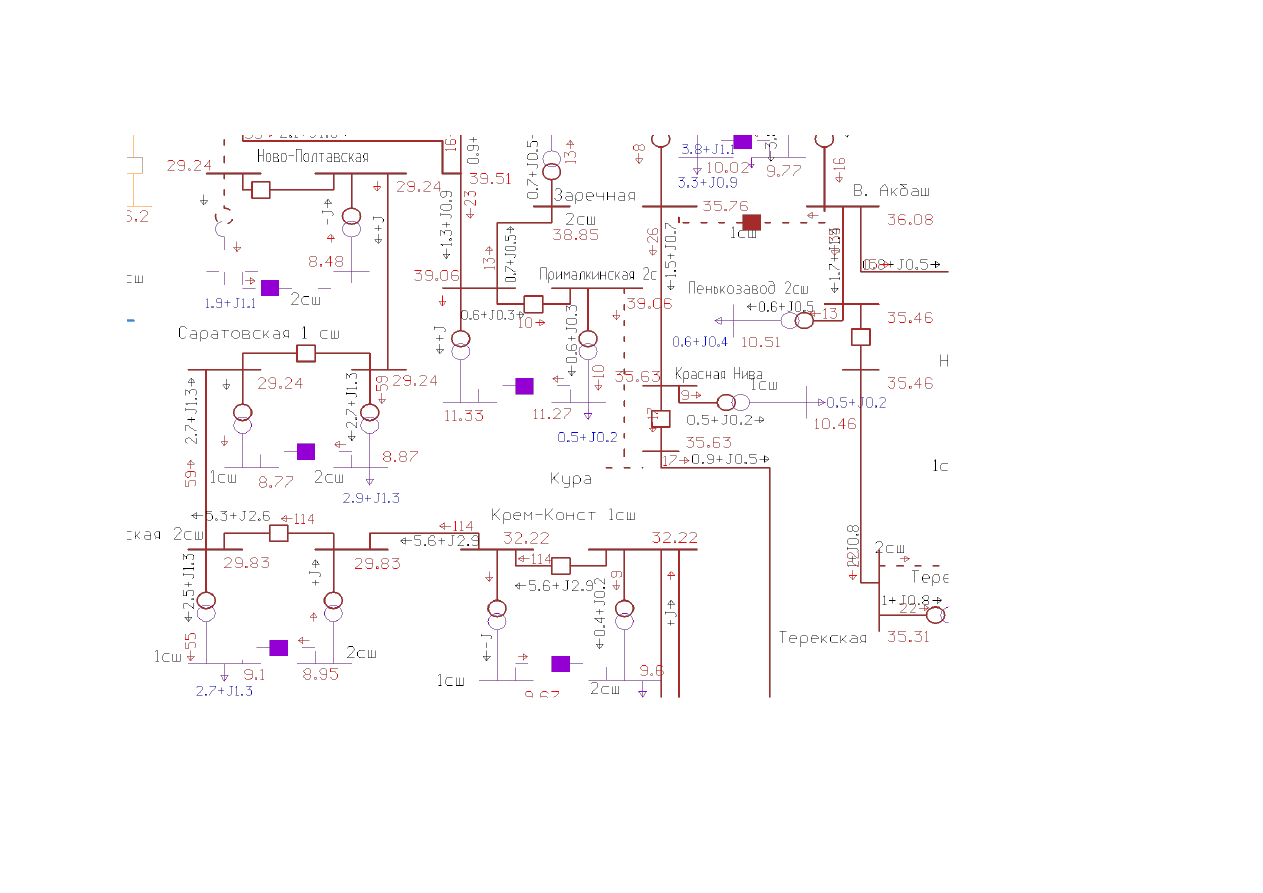

Рисунок 2.8.2.2. Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего
контрольного замера 2021 года. Аварийное отключение ВЛ 35 кВ Прохладная-1-Ново-Полтавская (Л-477)
в нормальной схеме сети

124

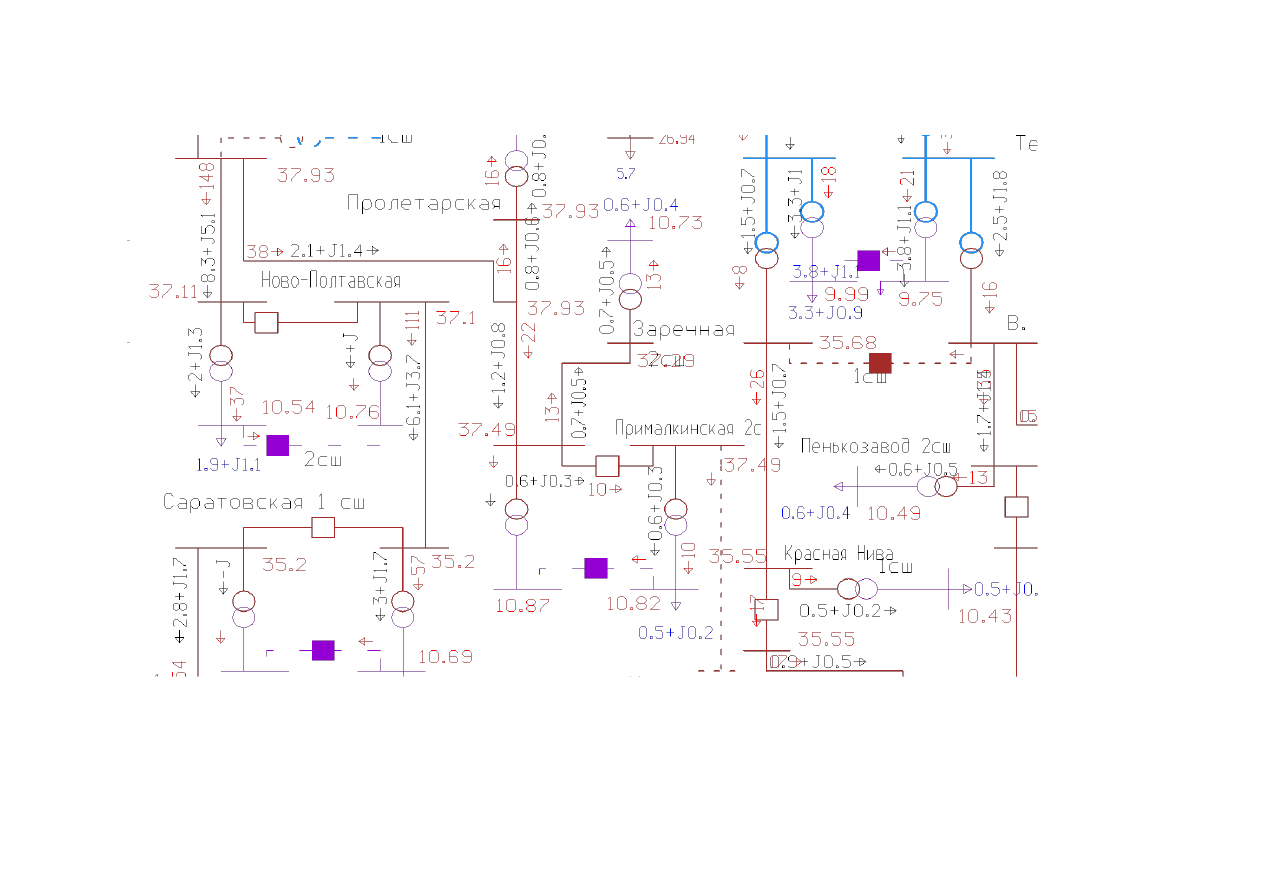

Рисунок 2.8.2.3. Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего
контрольного замера 2021 года. Аварийное отключение ВЛ 35 кВ Прохладная-1-Ново-Полтавская (Л-477)
в нормальной схеме сети. Ограничение электроснабжения потребителей суммарным объемом 1,9 МВт на ПС 35 кВ
Ново-Полтавская

125

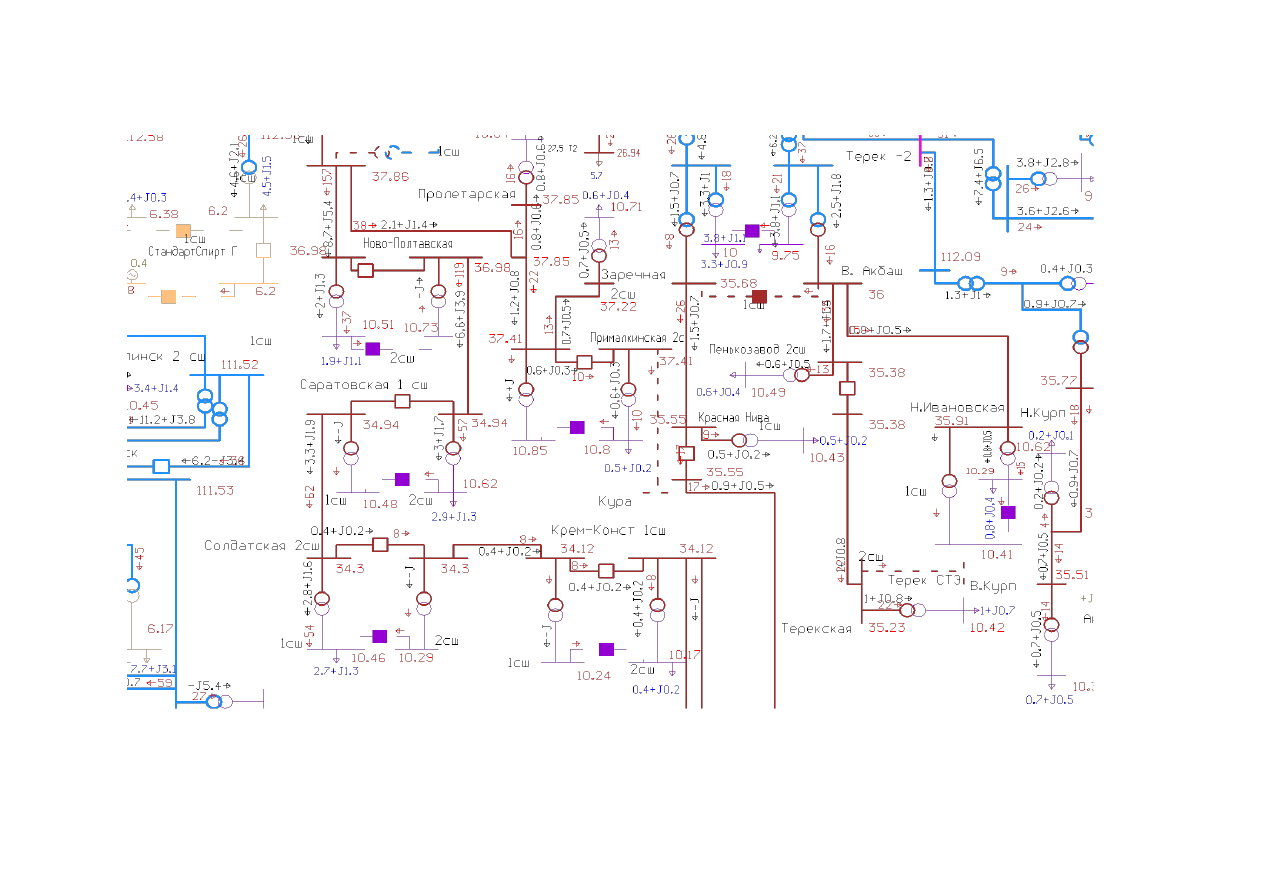

Рисунок 2.8.2.4. Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего
контрольного замера 2021 года. Аварийное отключение ВЛ 35 кВ Баксан 35-Баксан-110 (Л-496) в нормальной схеме сети

126

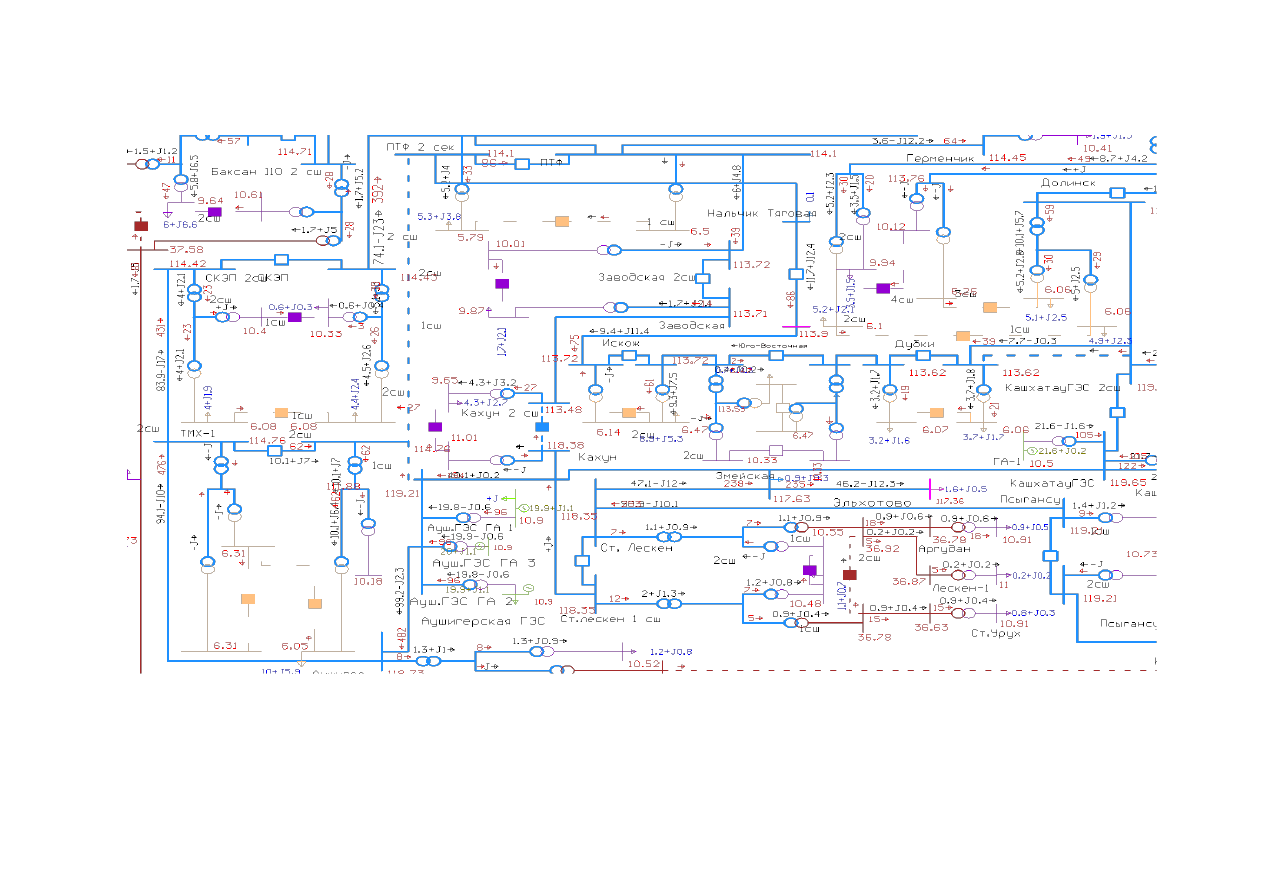

Рисунок 2.8.2.5. Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме ПЭВТ
2021 года. Аварийное отключение ВЛ 110 кВ Кашхатау ГЭС-Дубки (Л-102) в схеме ремонта ВЛ 110 кВ Аушигерская ГЭС - ПТФ (Л-
189)

127

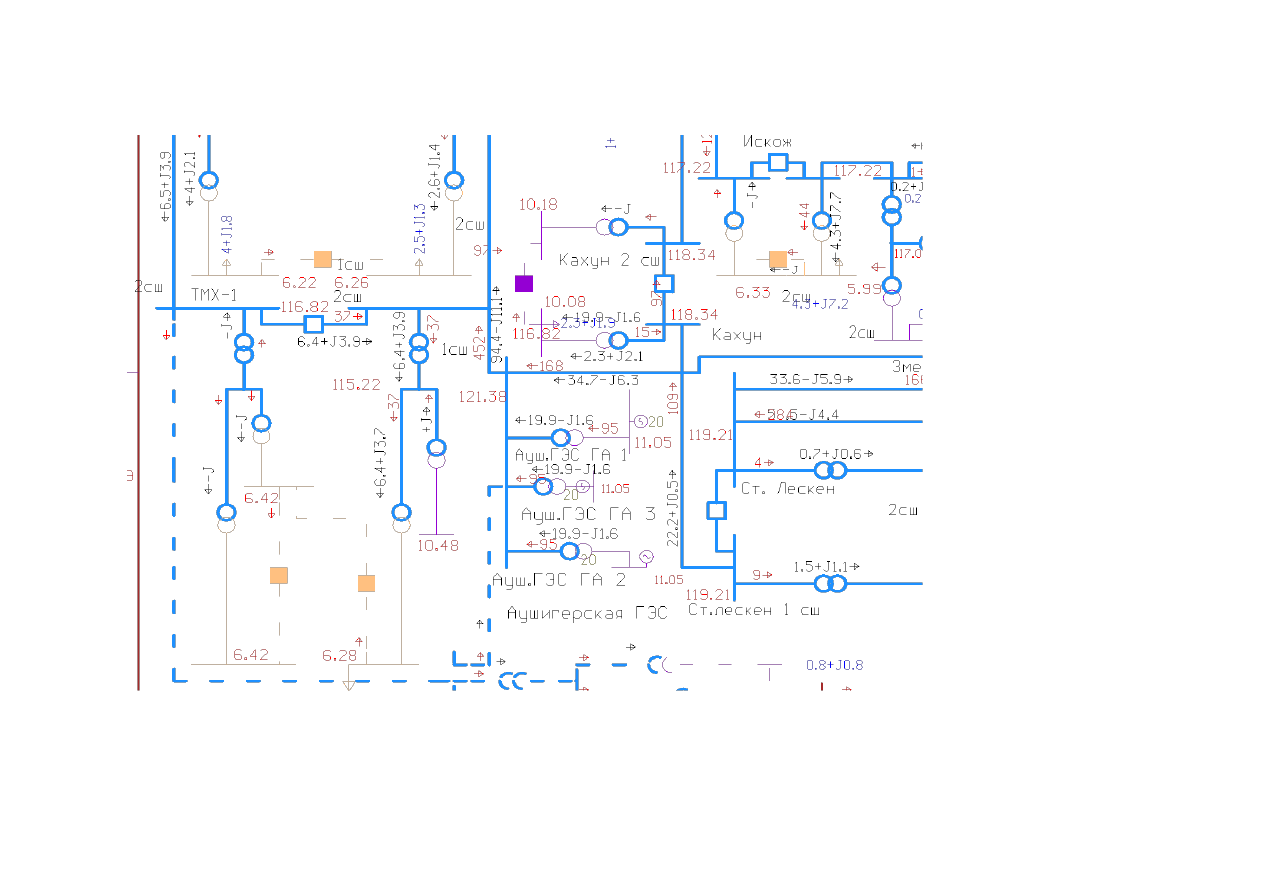

Рисунок 2.8.2.6. Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме ПЭВТ
2021 года. Аварийное отключение ВЛ 110 кВ Кашхатау ГЭС-Дубки (Л-102) в схеме ремонта ВЛ 110 кВ Аушигерская ГЭС-
Телемеханика-1 с отпайкой на ПС Аушигер (Л-192)

128

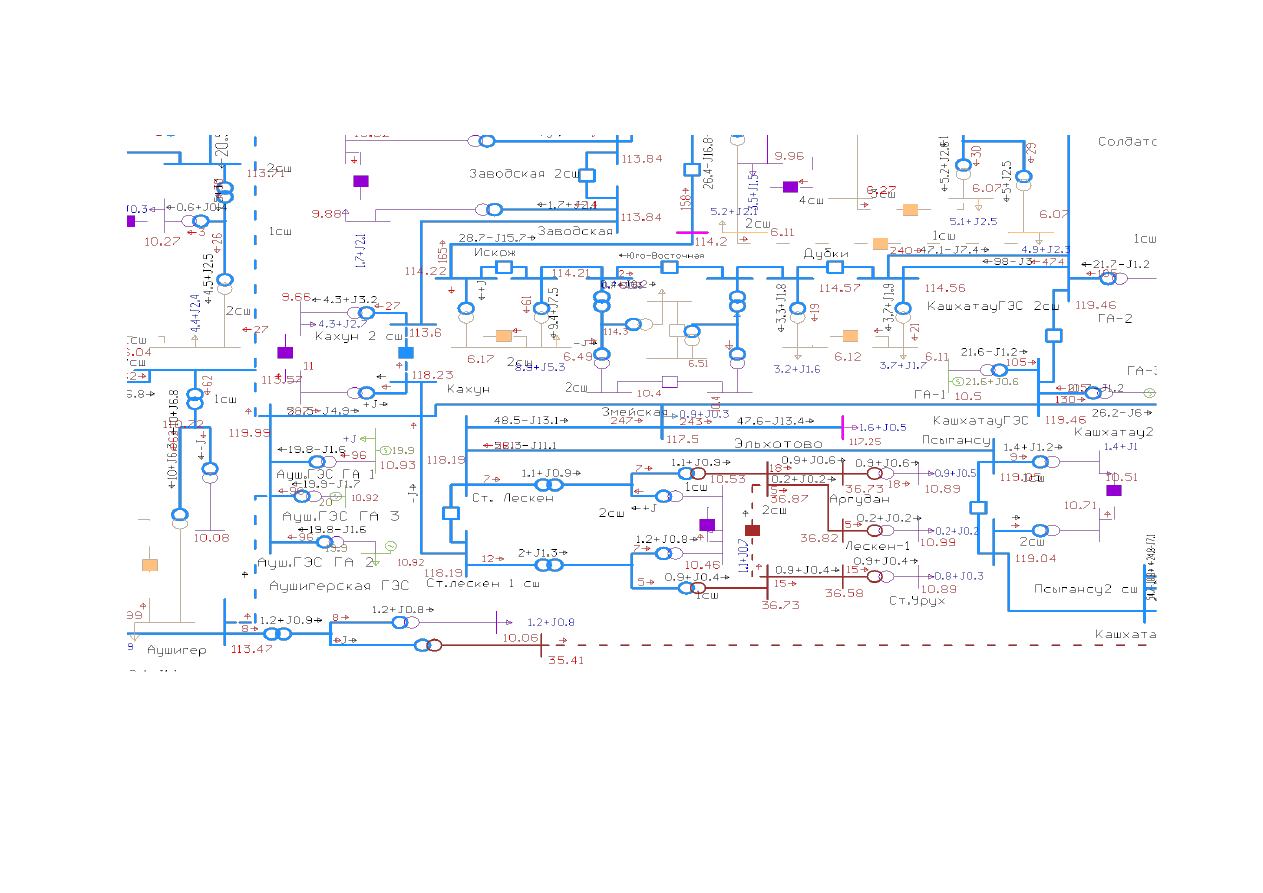

Рисунок 2.8.2.7. Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики
в режиме ПЭВТ 2021 года. Аварийное отключение ВЛ 110 кВ Аушигерская ГЭС-ПТФ (Л-189) в схеме ремонта ВЛ 110 кВ
Аушигерская ГЭС-Телемеханика-1 с отпайкой на ПС Аушигер (Л-192)
