Утверждение схемы и программы перспективного развития электроэнергетики Кабардино-Балкарской Республики на 2023-2027 годы - часть 3

33




1.



Зимний максимум при температуре наружного воздуха наиболее холодной пятидневки 2022 года

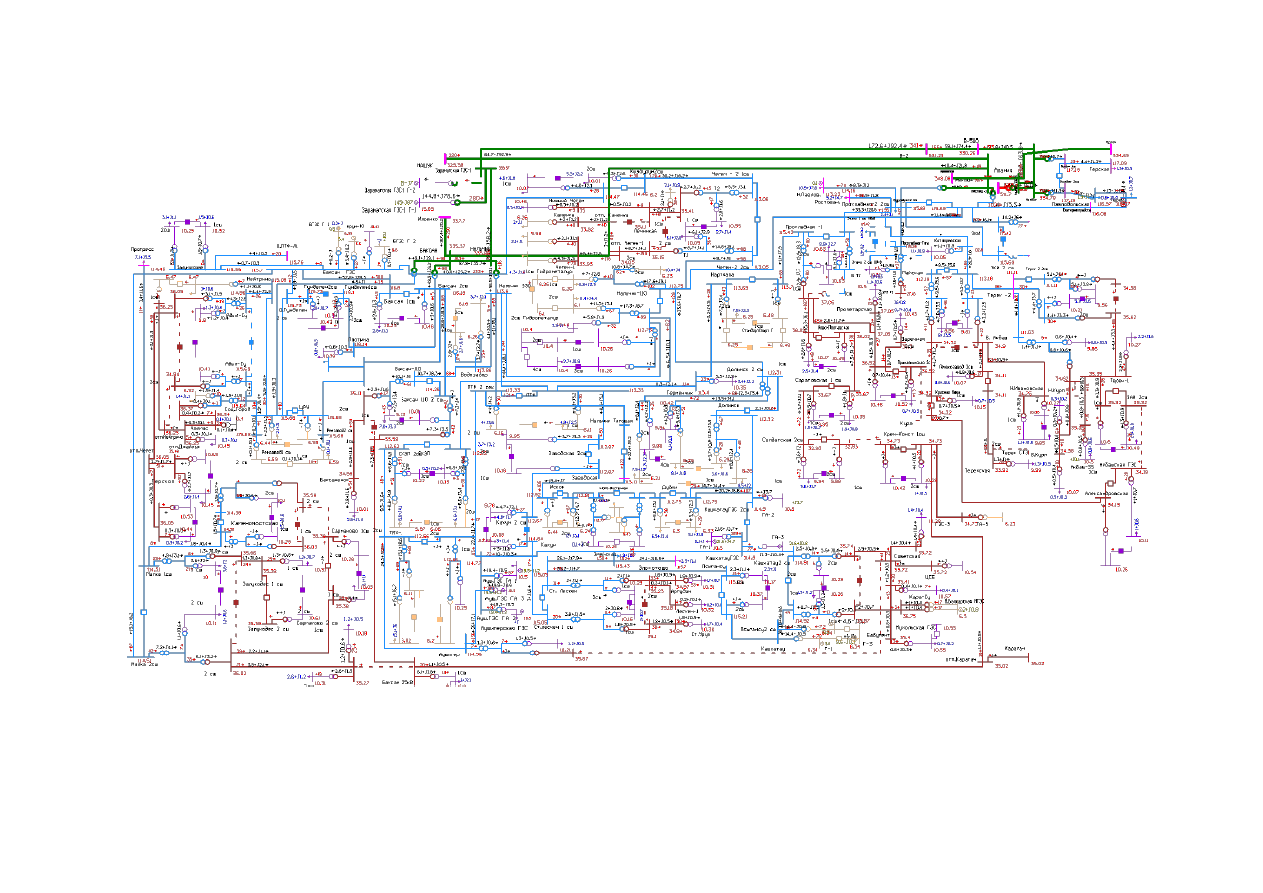

Рисунок 2.1.

Схема потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего максимума

при температуре наружного воздуха наиболее холодной пятидневки 2022 года

34

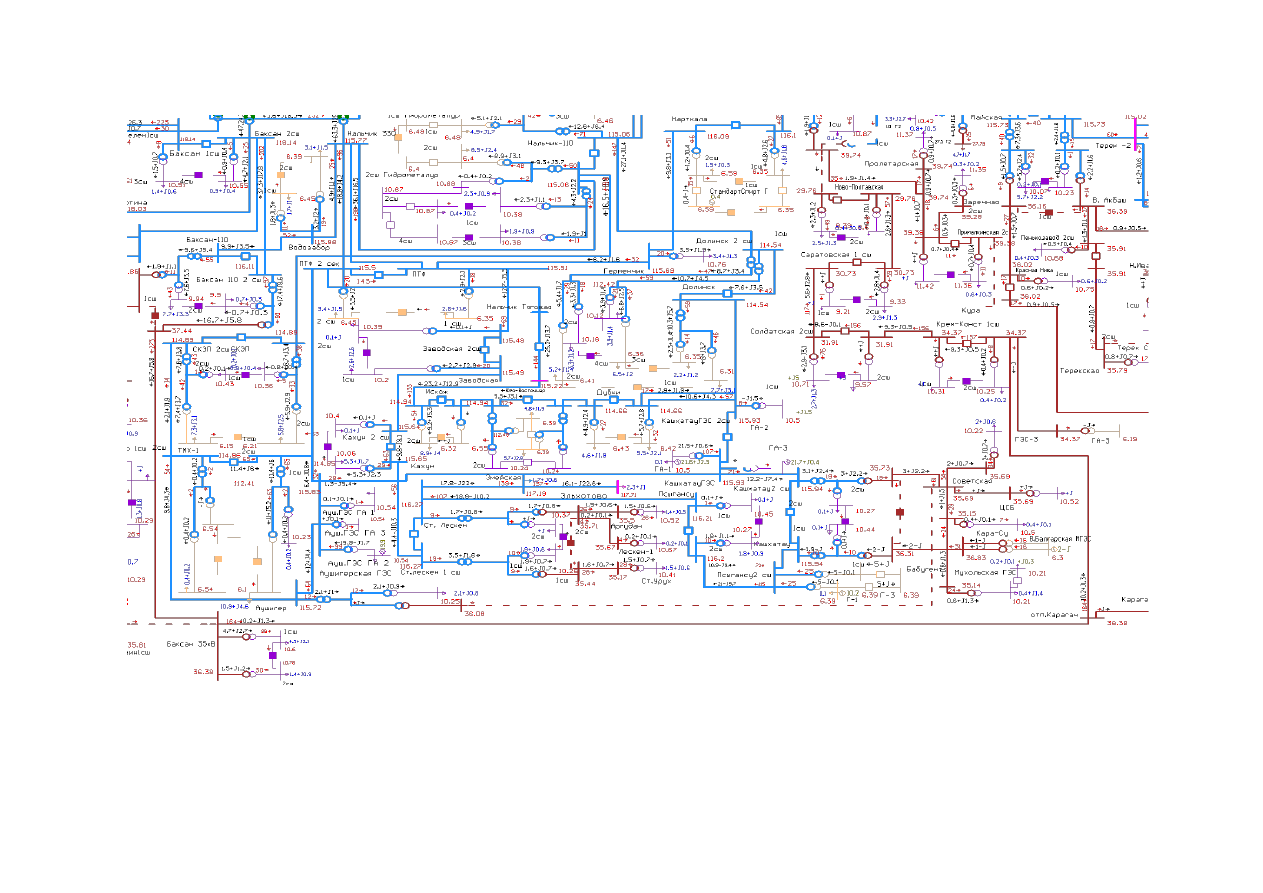

Рисунок 2.2.

 Аварийное отключение ВЛ 35 кВ Прохладная-1 – Ново-Полтавская (Л-477) в нормальной схеме сети

35

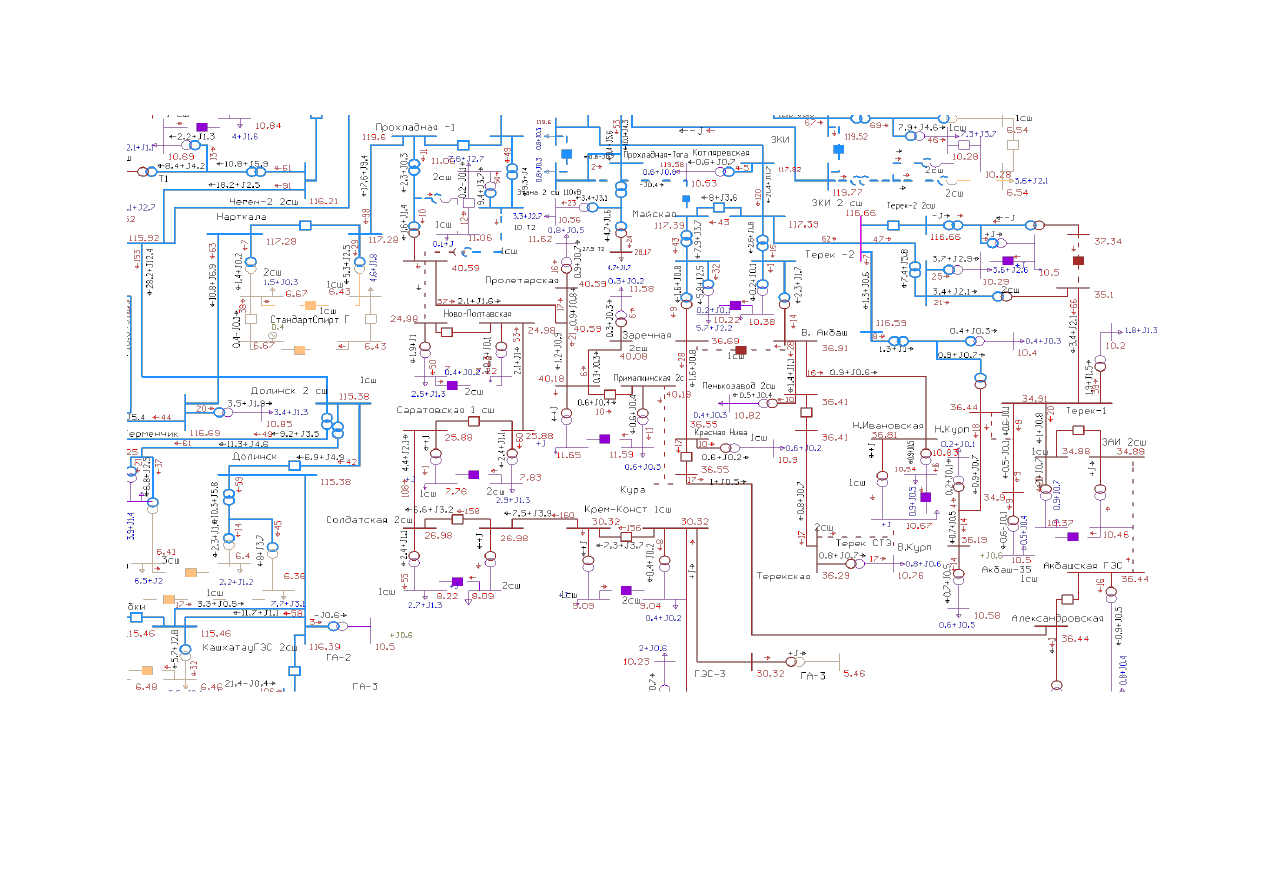

Рисунок 2.3

. Аварийное отключение ВЛ 35 кВ Прохладная-1 – Ново-Полтавская (Л-477) в нормальной схеме сети. Установка БСК

10

кВ

на ПС 35 кВ Солдатская установленной мощностью 2х2,5 МВар, замена ТТ на ВЛ 35 кВ Баксан 35 – Баксан-110 (Л-496) на ПС 35 кВ
Баксан
на ТТ 300 А

36






Рисунок  2.4.

  Аварийное  отключение  ВЛ  35  кВ  Баксан  35  –  Баксан-110  (Л-496)  в  нормальной  схеме  сети.  Включение  ВЛ  35  кВ

Крем-Константиновка – Солдатская (Л-476) и перевод питания ПС 35 кВ Баксан-35 по ВЛ 35 кВ Баксан-35 – Куркужин (Л-488) на
ПС

110

кВ

Малка

37




2.



Зимний минимум при температуре наружного воздуха наиболее холодной пятидневки 2022 года

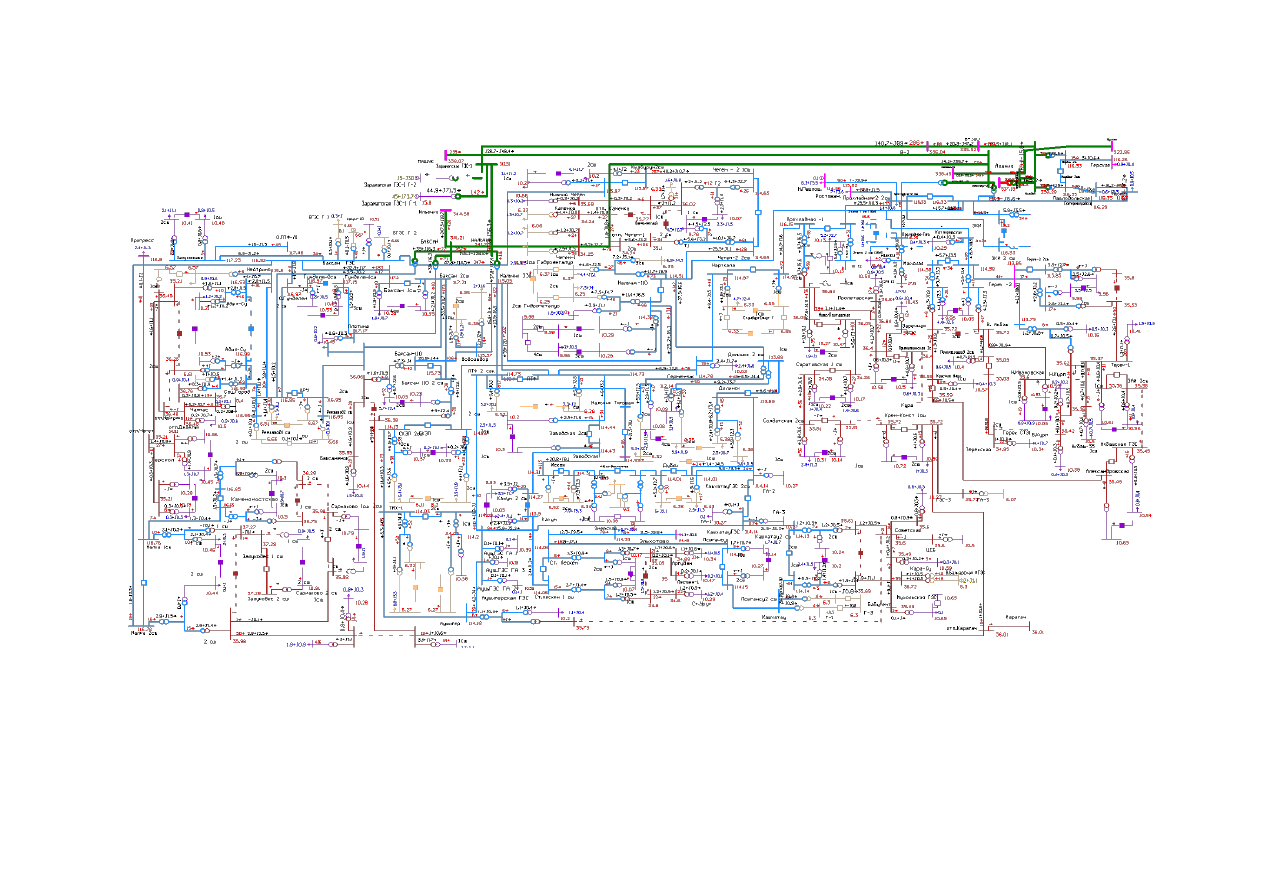

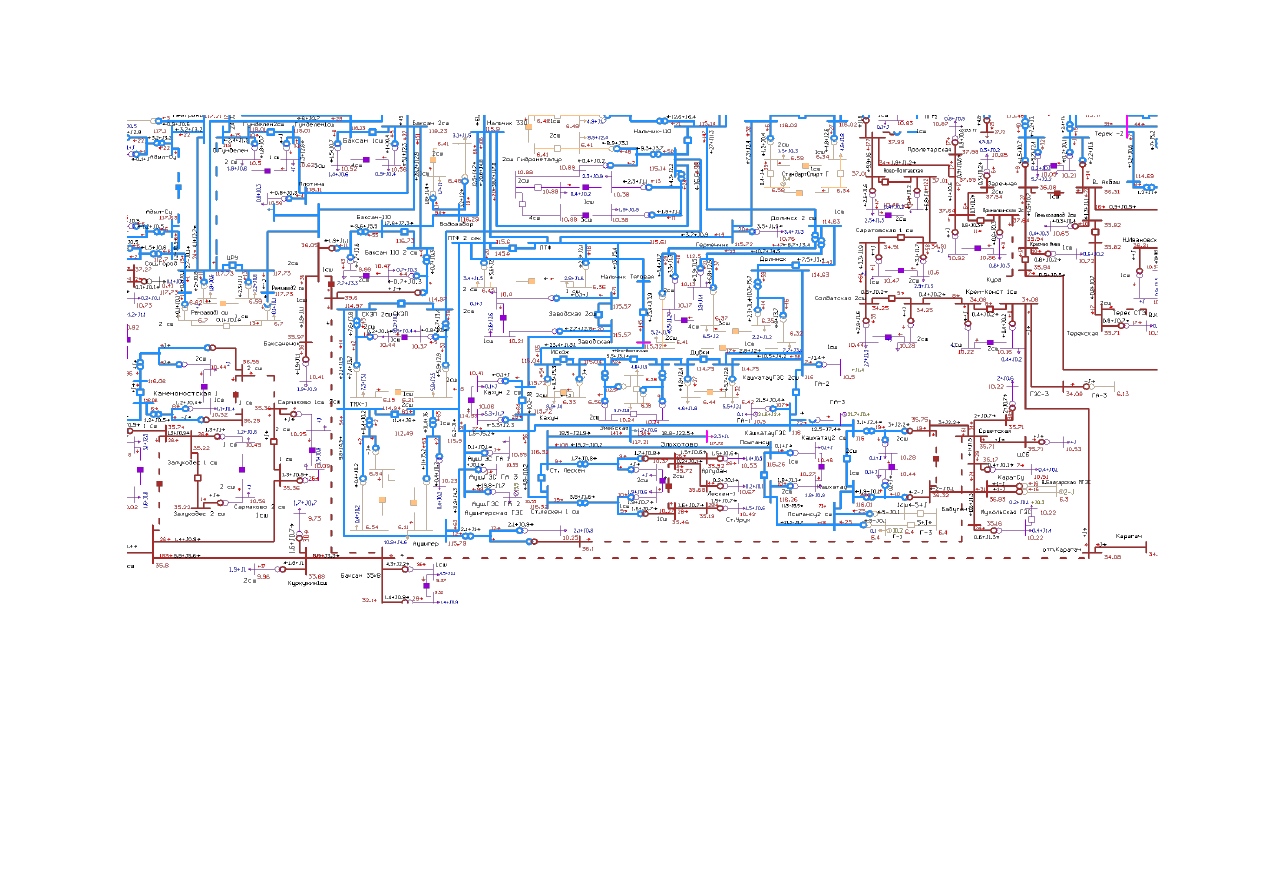

Рисунок 3.1.

Схема потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего минимума

при температуре наружного воздуха наиболее холодной пятидневки 2022 года



38

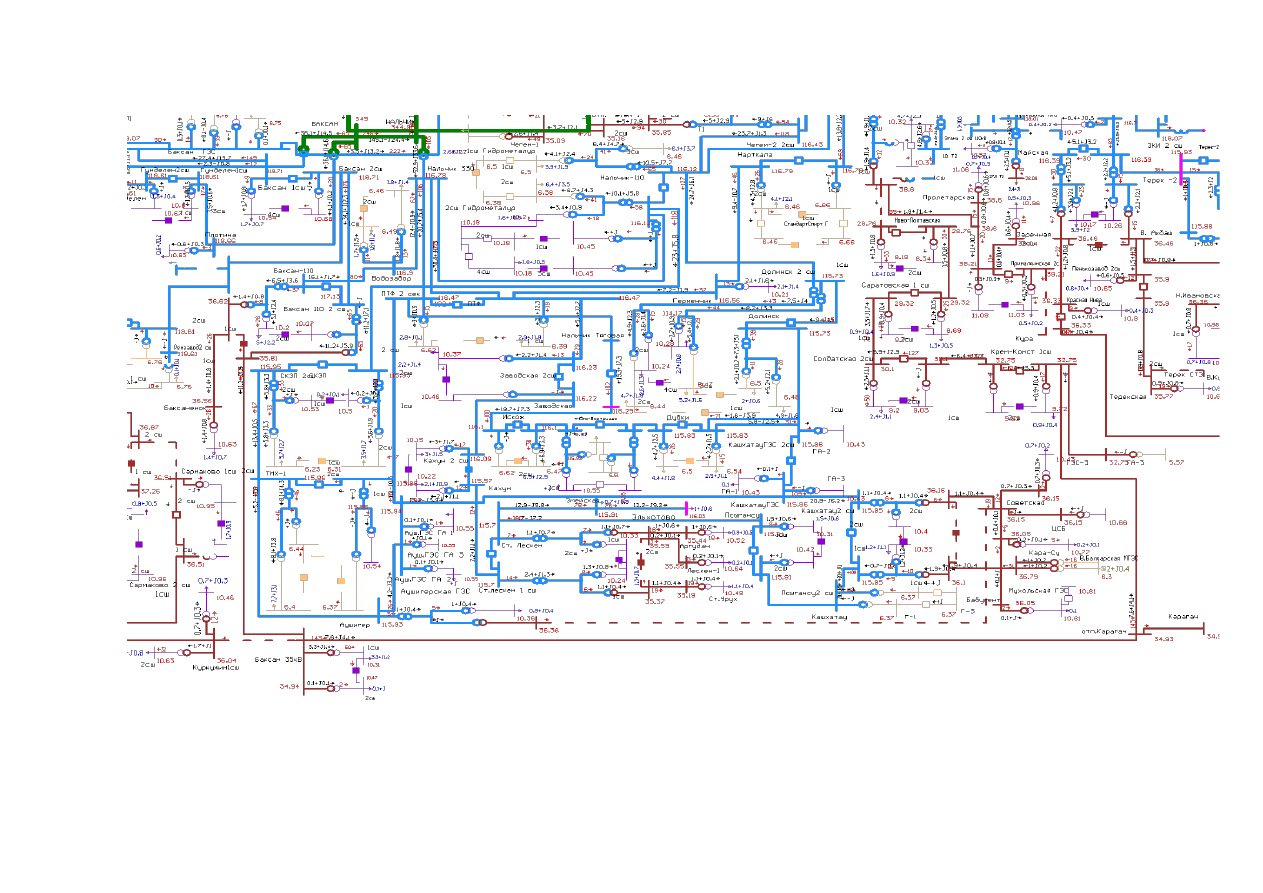

Рисунок 3.2.

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего

минимума

2022 года. Аварийное отключение ВЛ 35 кВ Прохладная-1 – Ново-Полтавская (Л-477)

39




3.



Зимний максимум 2022 года при температуре наружного воздуха +10°С

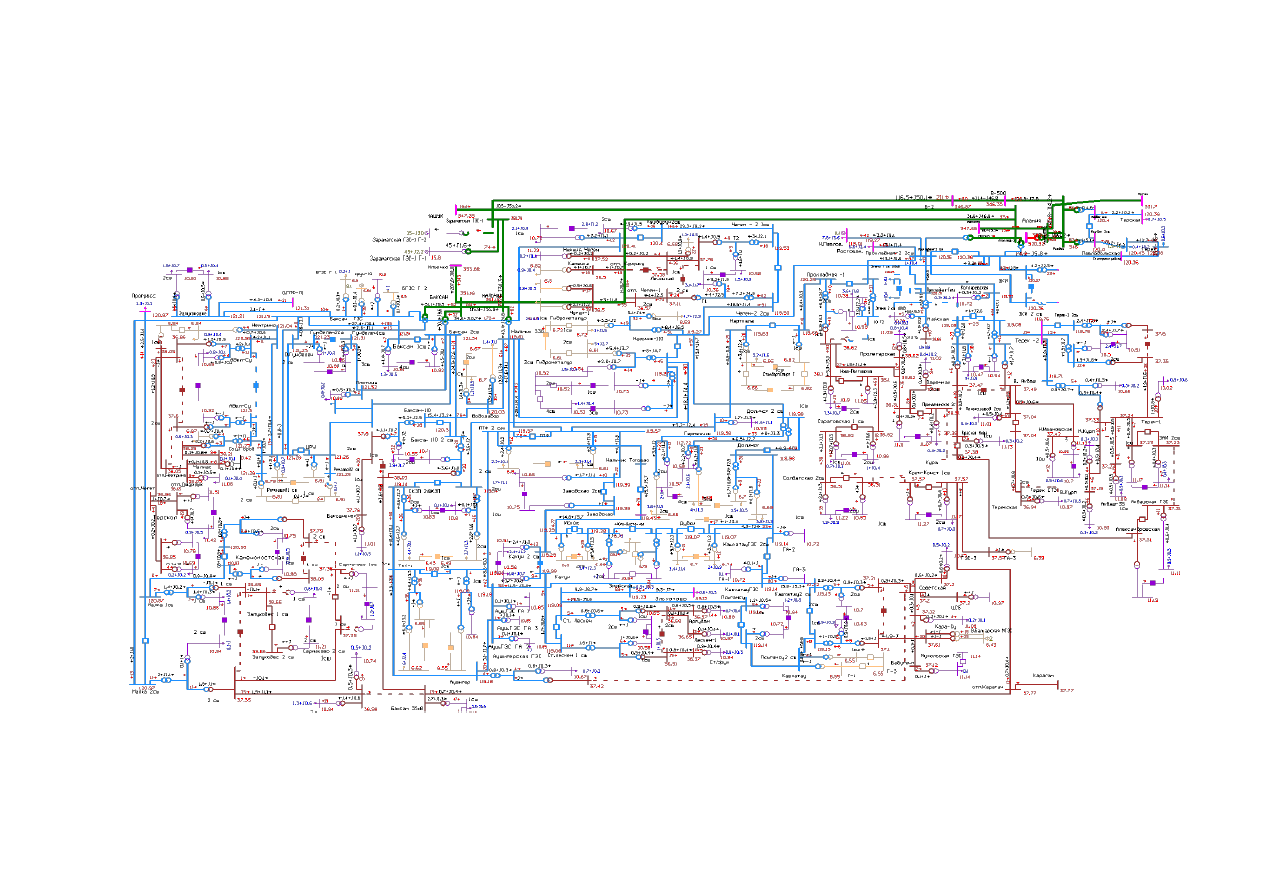

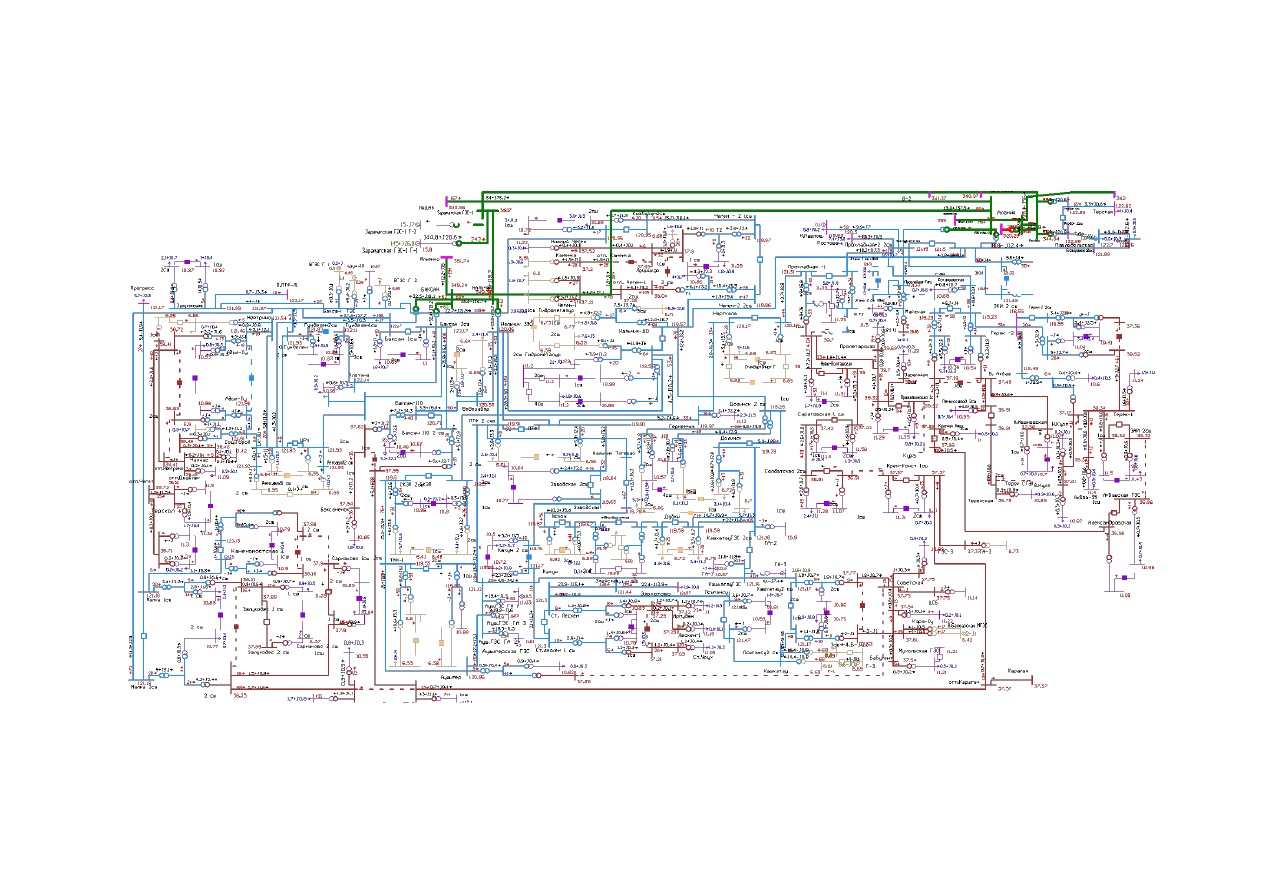

Рисунок 4.1.

Схема потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего максимума

2022 года
при температуре наружного воздуха +10°С

40




4.



Зимний минимум 2022 года. при температуре наружного воздуха +10°





Рисунок 5.1.

Схема потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме зимнего минимума

2022 года
при температуре наружного воздуха +10°С

41




5.



Летний максимум 2022 года

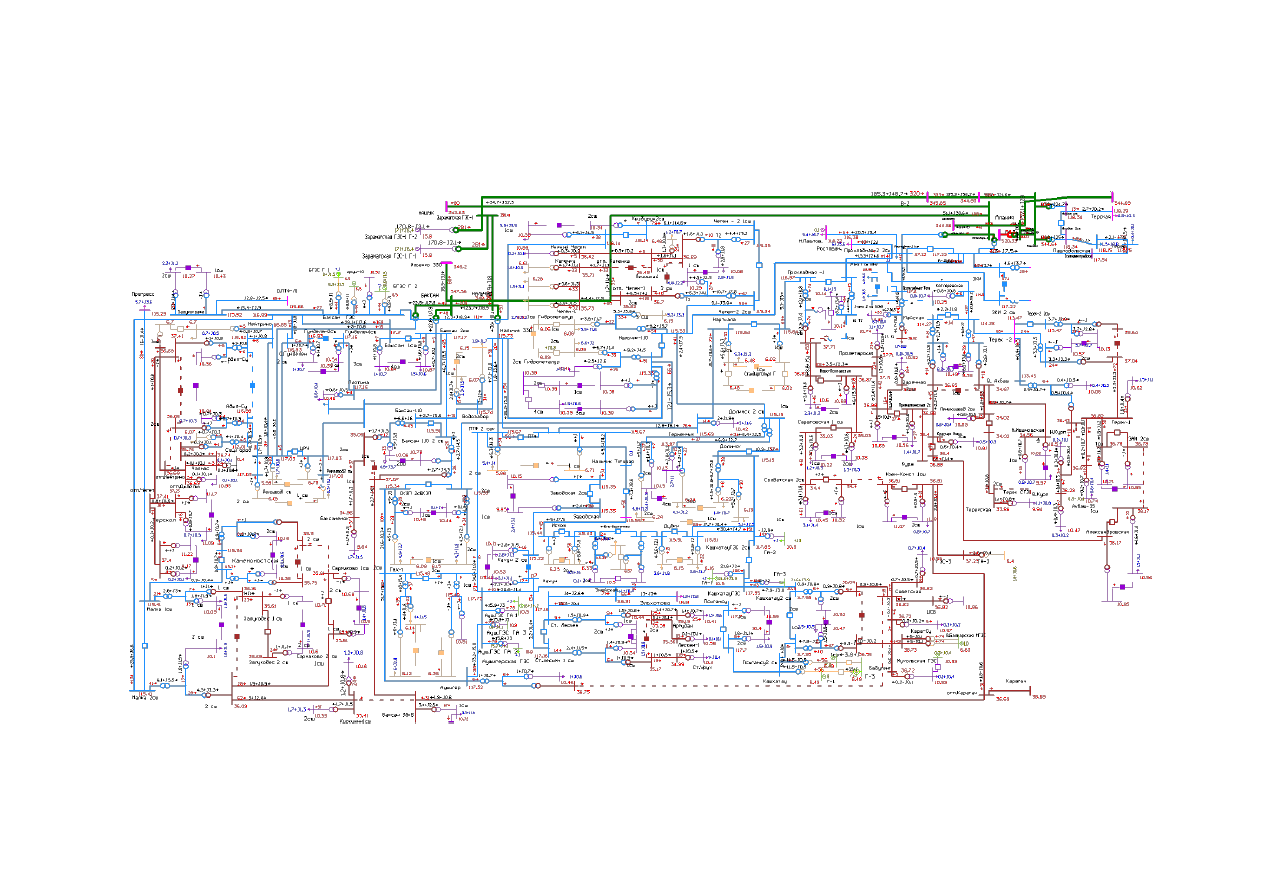

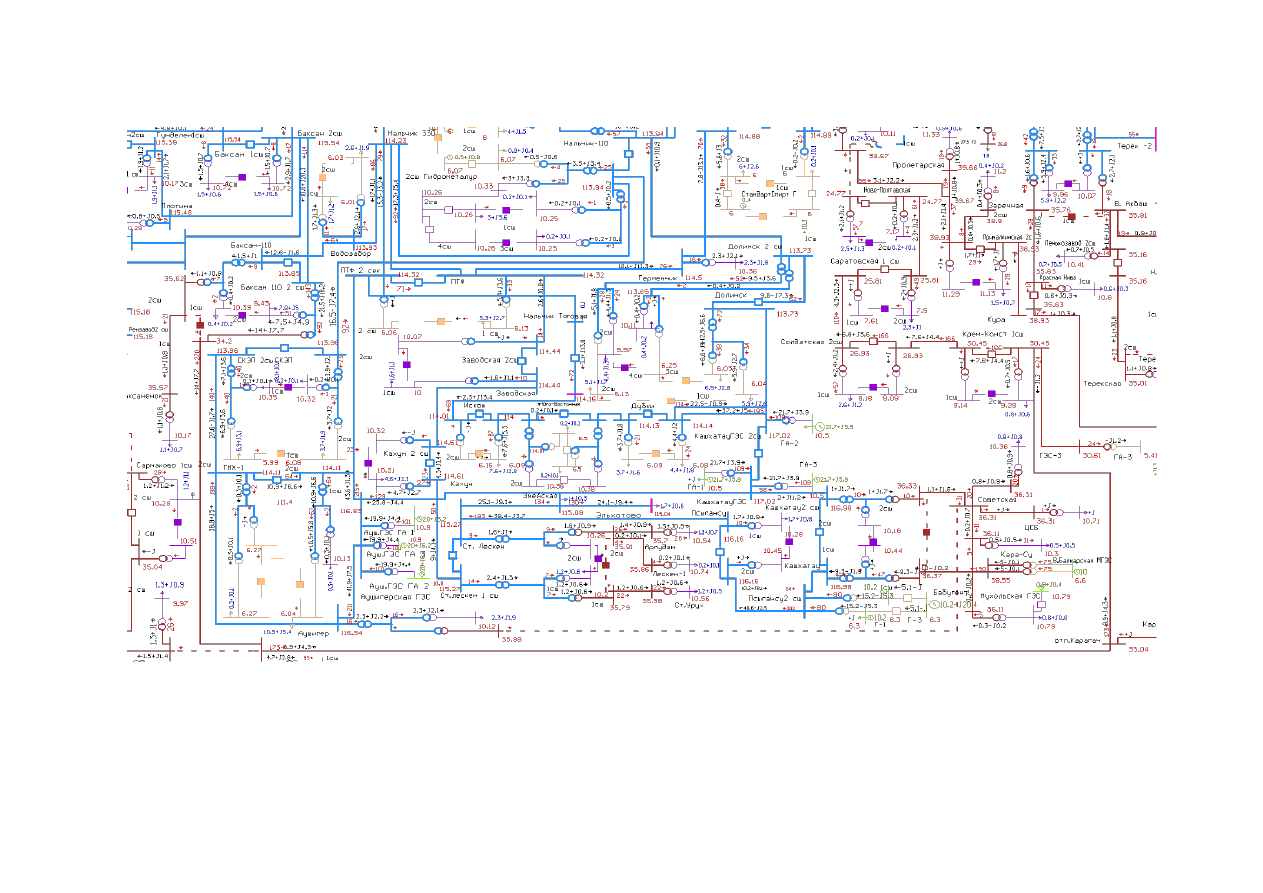

Рисунок 6.1.

Схема потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего максимума

2022 года

42






Рисунок 6.2.

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего

максимума
2022 года. Аварийное отключение ВЛ 35 кВ Прохладная-1 – Ново-Полтавская (Л-477) в нормальной схеме сети



43

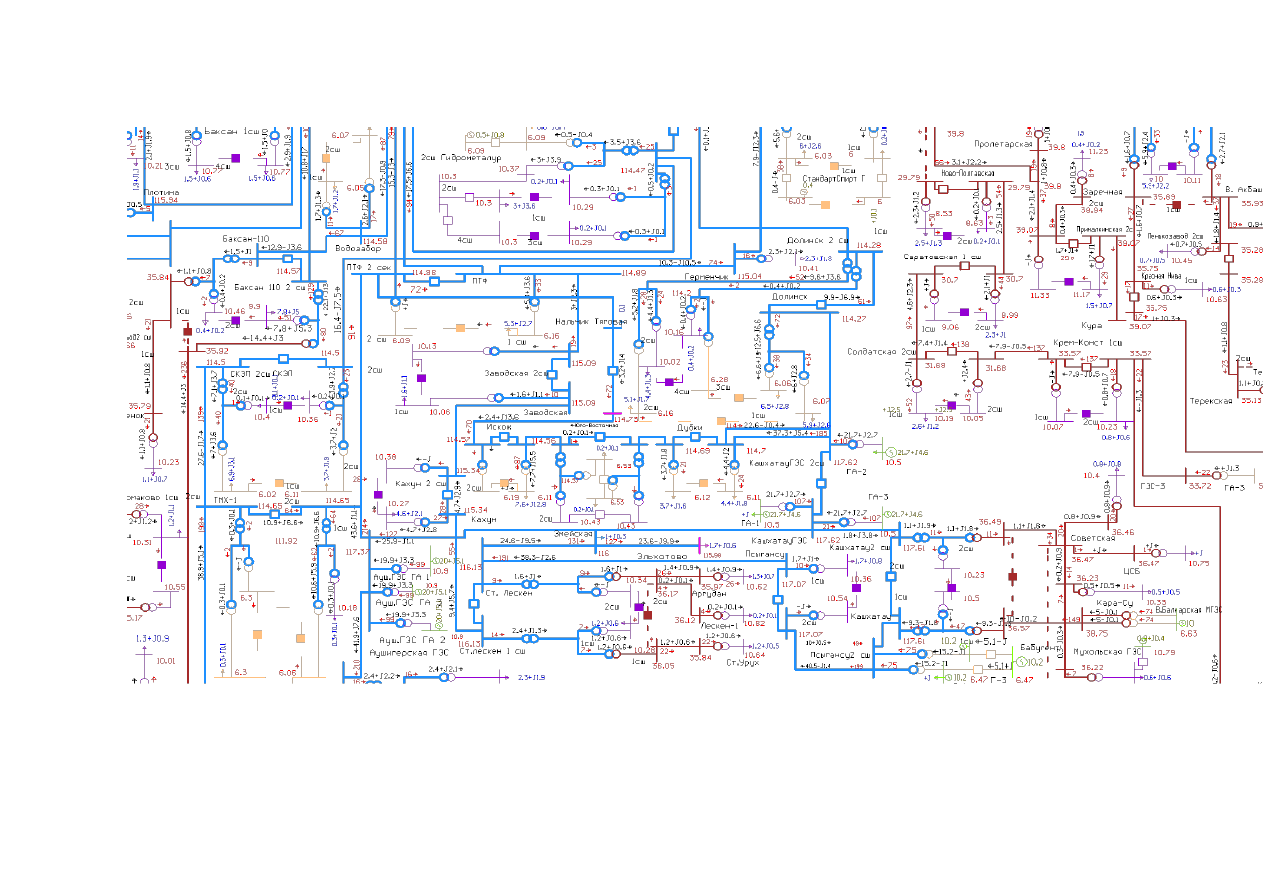

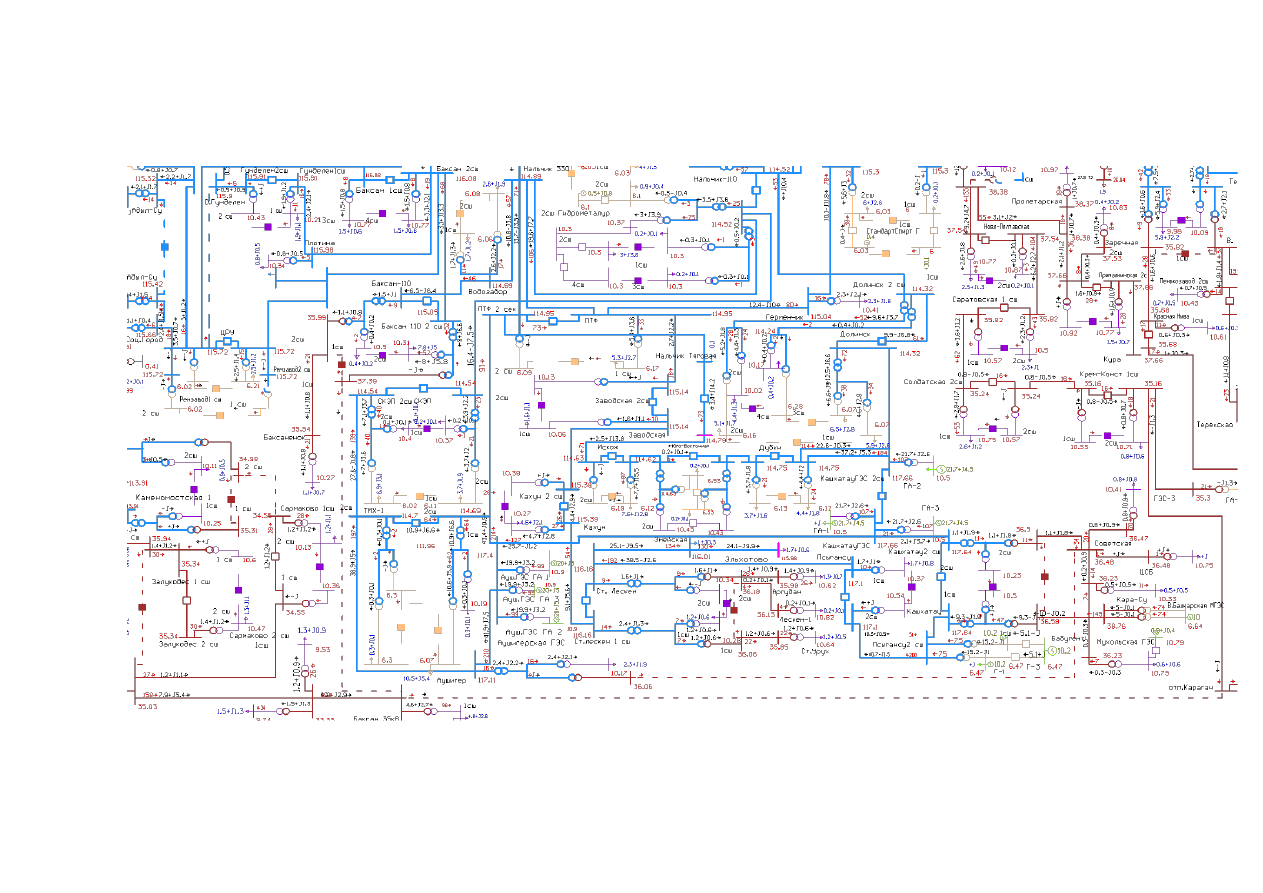

Рисунок 6.3.

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего

максимума 2022 года. Аварийное отключение ВЛ 35 кВ Прохладная-1 – Ново-Полтавская (Л-477) в нормальной схеме сети

44






Рисунок 6.4.

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего

максимума 2022 года. Аварийное отключение ВЛ 35 кВ Баксан 35 – Баксан-110 (Л-496) в нормальной схеме сети

45

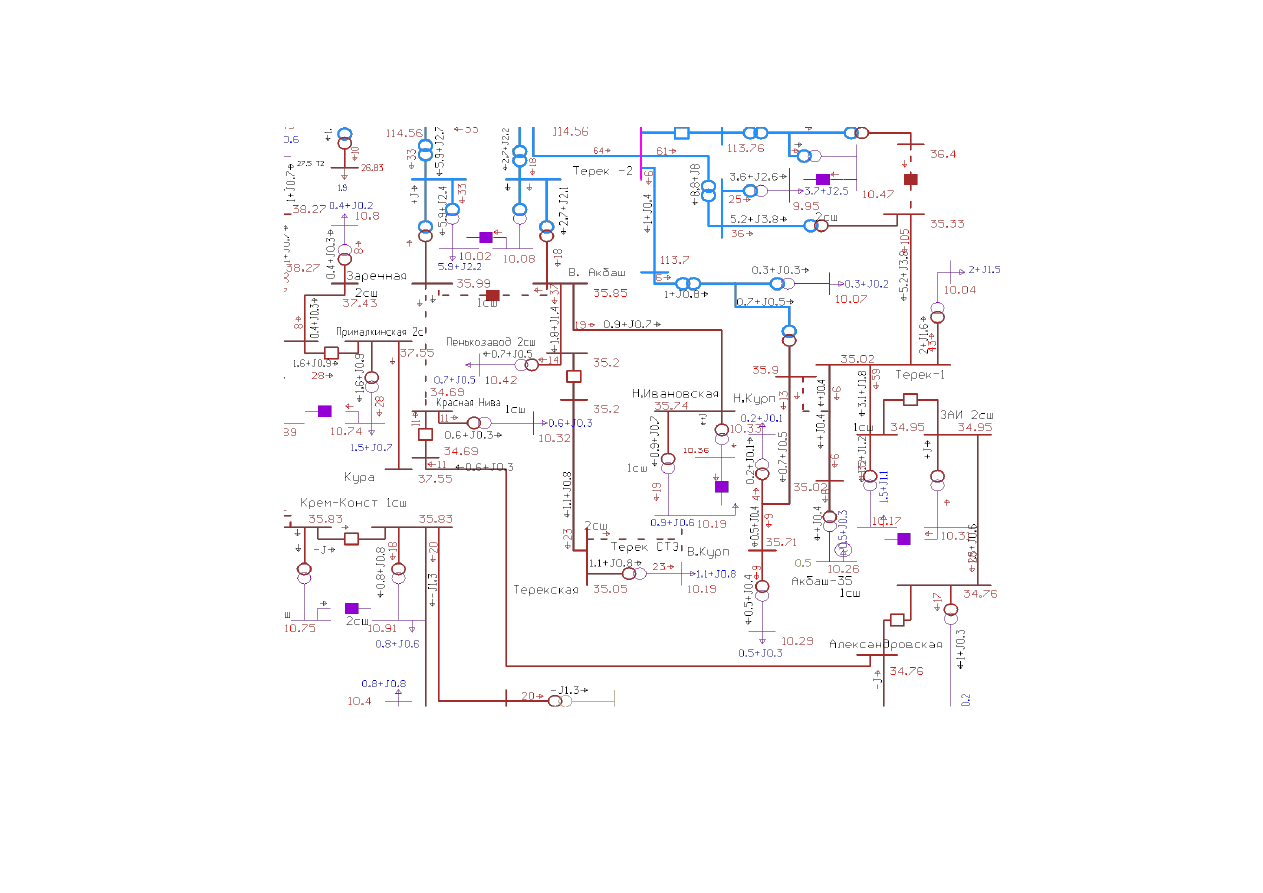

Рисунок 6.5.

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего

максимума 2022 года. Аварийное отключение ВЛ 35 кВ Майская  – Красная Нива (Л-474) в нормальной схеме сети

46

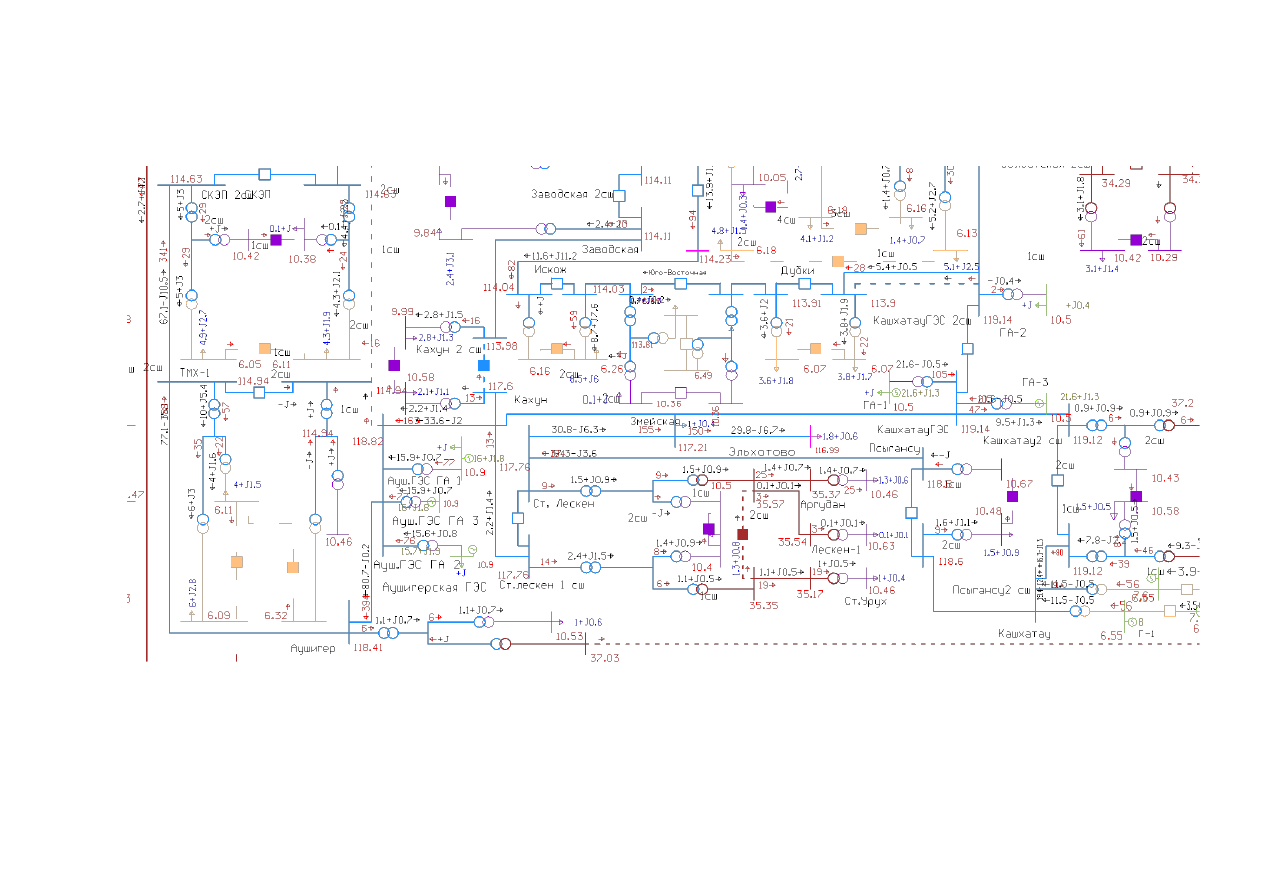

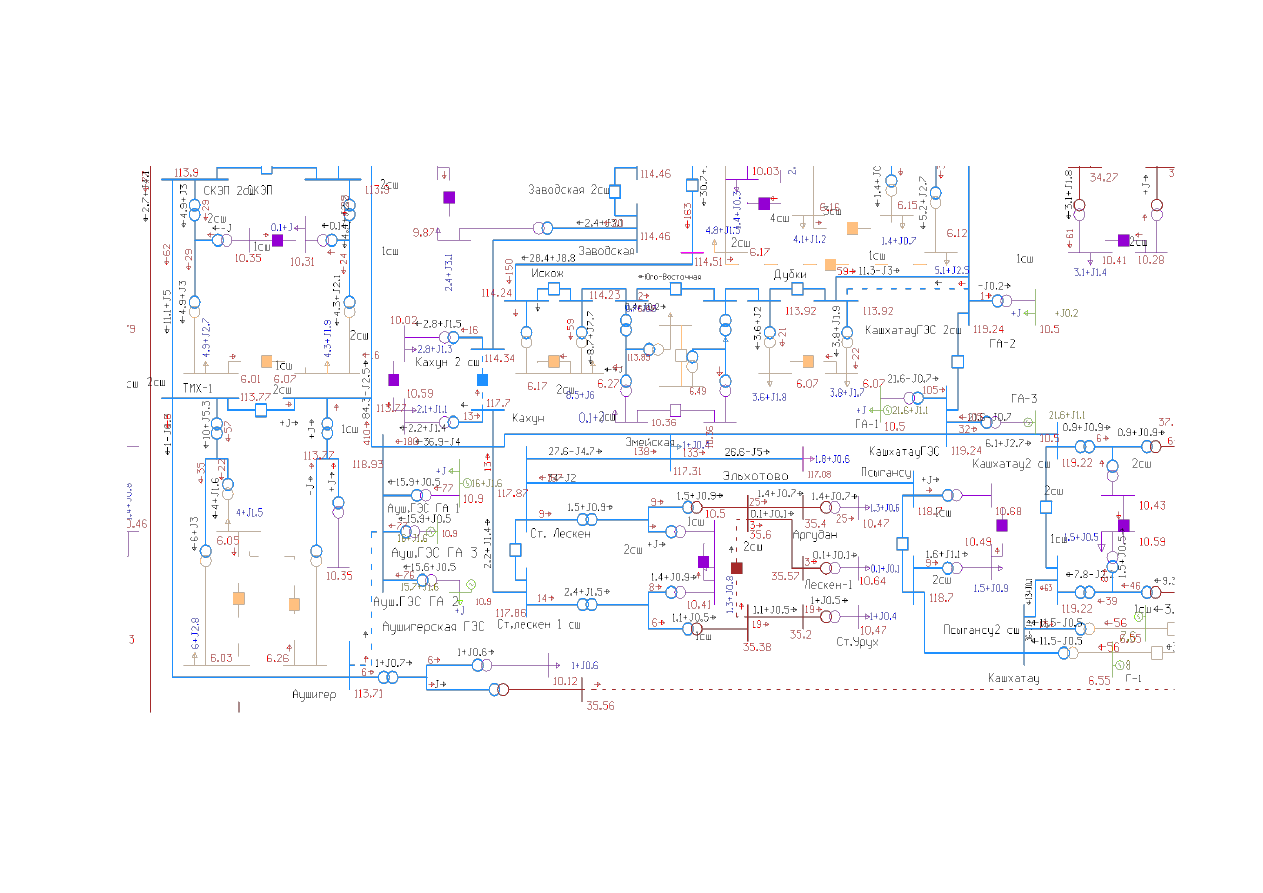

Рисунок 6.6

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего

максимума 2022 года. Аварийное отключение ВЛ 110 кВ Кашхатау ГЭС–Дубки (Л-102) в схеме ремонта ВЛ 110 кВ Аушигерская

ГЭС – ПТФ (Л-189)

47

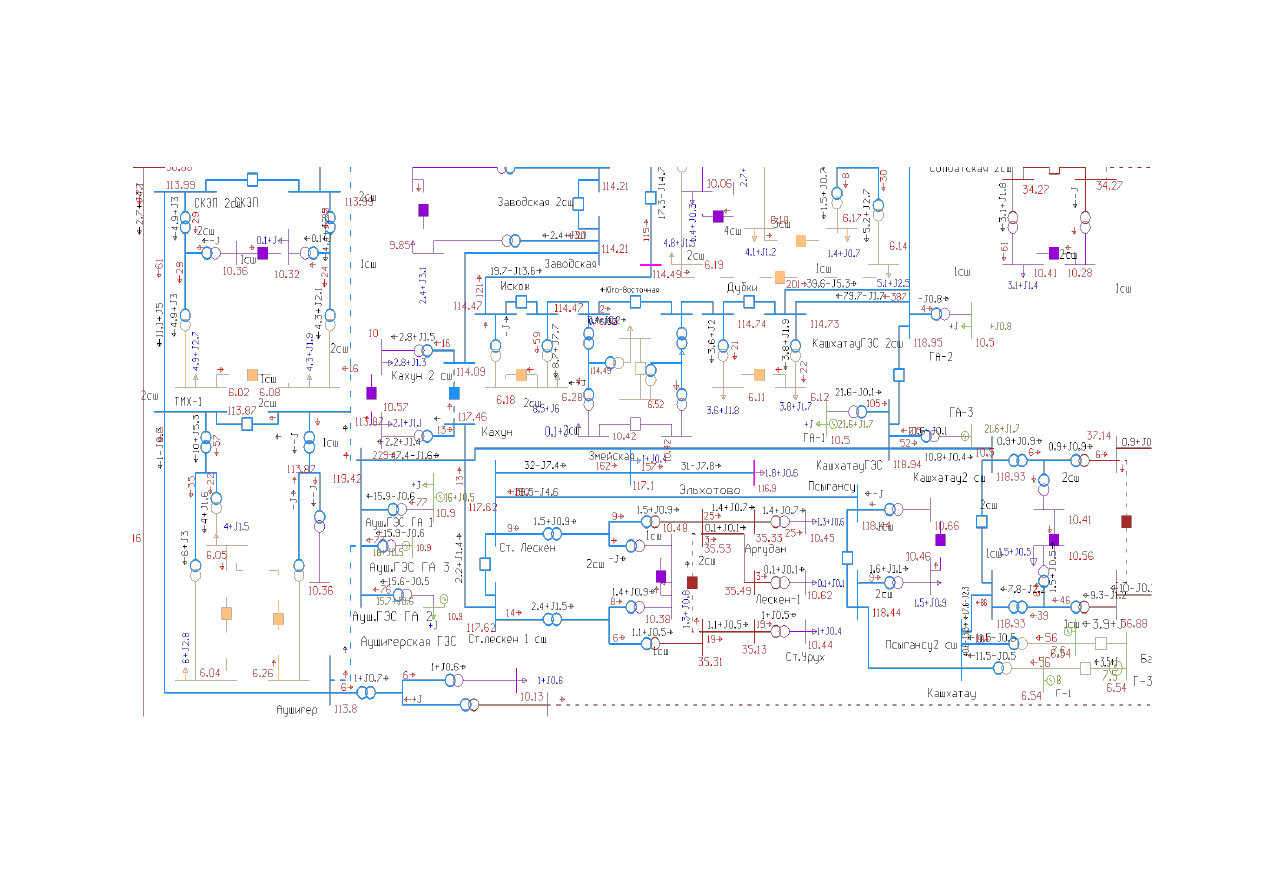

Рисунок 6.7.

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего

максимума 2022 года. Аварийное отключение ВЛ 110 кВ Кашхатау ГЭС–Дубки (Л-102) в схеме ремонта ВЛ 110 кВ Аушигерская
ГЭС – Телемеханика-1 с отпайкой на ПС Аушигер (Л-192)

48








Рисунок 6.8.

Фрагмент схемы потокораспределения в электрической сети Кабардино-Балкарской Республики в режиме летнего максимума

2022 года. Аварийное отключение ВЛ 110 кВ Аушигерская ГЭС – ПТФ (Л-189) в схеме ремонта ВЛ 110 кВ Аушигерская ГЭС – Телемеханика-1 с отпайкой на ПС Аушигер (Л-192

)
