Frigomilk 9-10 Емкостные охладители молока. Руководство по эксплуатации и техническому обслуживанию (V.14) - часть 2

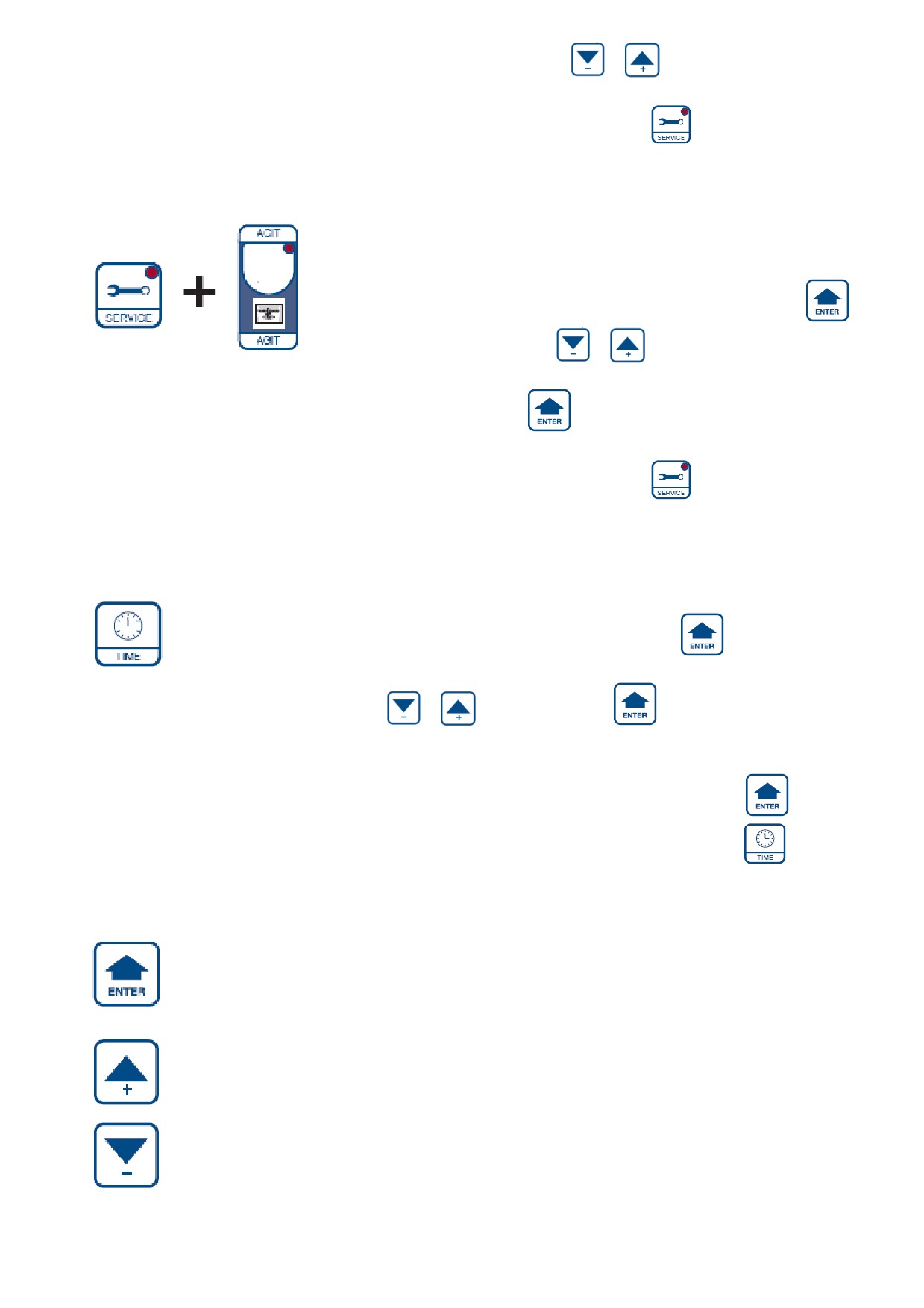

и при помощи кнопок
и
возможно изменять
время задержки.
Для того чтобы выйти, нажмите
13.3.2.3 Service + Agit
При нажатии данной комбинации кнопок на дисплее
появится сообщение S.E.r.v.; после нажатия кнопки
при помощи кнопок
и
возможно изменять
время t.on или t.oF.
Нажмите кнопку
чтобы выбрать параметр,
подлежащий изменению.
Для того чтобы выйти, нажмите
13.3.3 Time (Время)
Служит для настройки реального времени; при
одновременном нажатии с кнопкой
(на дисплее
появится сообщение надпись timE) и при помощи кнопок
и
, а также кнопки
, которая используется
для подтверждения, настраиваются значения часы,
минуты, день, месяц, год. Для окончательного выхода
(выхода в конце сеанса настройки) нажмите
; для
того чтобы выйти в любой момент, нажмите
13.3.4 Enter (Ввод)
Служит для подтверждения данных и используется в
сочетании с другими кнопками.
13.3.5 Кнопки «+» и «-» (больше и меньше)
Используются для увеличения или уменьшения всех
программируемых параметров.
При нажатии данных кнопок в процессе охлаждения
возможно просмотреть максимальное и минимальное
значение температуры зафиксированное в данной фазе;
для того чтобы обнулить вышеупомянутые значения,
необходимо удерживать кнопки более 3-х секунд.
18
Данную функцию следует использовать в автоматах промывки, которые оснащены
механическим селектором выбора типа моющего средства.
14.0 Руководство по выявлению
неисправностей
Н = неисправность
П = причина возникновения неисправности
Р = решение
С.С.О. = Служба сервисного обслуживания
Н - Холодильный агрегат не включается
П - Термомагнитный переключатель в положении “0”.
Р - Перевести переключатель в положение “1”.
П - Панель управления терморегулятора в режиме “STOP”
(СТОП).
Р - Нажать на терморегуляторе кнопку “START” (СТАРТ)
или “REFRIGERAZIONE”(ОХЛАЖДЕНИЕ).
П - На дисплее терморегулятора ничего не отображается.
Р - Убедиться, что к оборудованию поступает
электропитание.
П - Терморегулятор неисправен.
Р - Использовать переключатель управления «работы в
принудительном режиме» и обратиться в С.С.О. (Глава 8).
П - Компрессор неисправен.
Р - Обратиться в С.С.О.
Н- Сработало предохранительное устройство
компрессора.
П - Вентилятор конденсатора не работает (остановился).
Р - Обратиться в С.С.О.
П - Конденсатор засорен.
Р - Очистить конденсатор (см. Главу 11.1)
П - Двигатель компрессора неисправен.
Р - Обратиться в С.С.О.
Н - Сработал прессостат максимального давления
фреона (если имеется).
П - Конденсатор засорен.
Р - Очистить конденсатор и нажать на кнопку повторного
пуска (см. Главу 11.1)
П - Вентилятор конденсатора не работает (остановился).
Р - Обратиться в С.С.О.
19
Н - Молоко в емкости замерзает.
П - Слишком низкая температура молока. Мешалка плохо
работает. Уровень молока не покрывает лопасти мешалки.
Терморегулятор неисправен.
Р - В данном случае необходимо обратиться за
консультацией в С.С.О.
Н - Холодильный агрегат работает слишком много
или часто включается/выключается (молоко
охлаждается слишком медленно или не охлаждается
совсем).
П - Необходима дозаправка хладагента.
Р - Обратиться в С.С.О..
П - Конденсатор засорен.
Р - Очистить конденсатор.
П - Слишком высокая температура в помещении.
Р - Проветрить помещение.
П - Вентилятор конденсатора не работает (остановился).
Р - Обратиться в С.С.О.
Н - На дисплее терморегулятора появляются
непонятные символы.
П - Датчик неисправен - перепады электронапряжения -
сбой программы терморегулятора.
Р - Просмотреть инструкции касающиеся
терморегулятора. Обратиться в С.С.О.
Н - Мешалка молокоохладителя работает, но молоко
не охлаждается
П - Терморегулятор включил режим "работа мешалки".
Р - Нажать кнопку «STOP» (СТОП), а затем, при наличии
терморегулятор FIPO1, нажать кнопку
“REFRIGERAZIONE”(ОХЛАЖДЕНИЕ). В случае наличия
терморегулятора FIPO2 или 3, нажать кнопку «START»
(СТАРТ).
Н - Мешалка молокоохладителя не вращается.
П - Сбой в работе моторедуктора мешалки.
Р - Убедиться, что на привод мешалки подается питание,
и что вал мешалки соединен с моторедктором.
П - Лопасти мешалки заклинило в результате замерзания
молока.
Р - Убедиться, что в емкости достаточный уровень
молока.
П - Редуктор мешалки неисправен.
Р - Обратиться в С.С.О.
20
Н - Возникают посторонние шумы и вибрации.
П - В вентилятор конденсатора попало инородное тело.
Р - Выключить молокоохладитель, отключить его от
источника питания, дождаться остановки вентилятора
конденсатора и извлечь инородное тело.
П - Редуктор мешалки неисправен.
Р - Обратиться в С.С.О.
Н - После промывки молокоохладитель остается
загрязненным.
П - Забиты отверстия разбрызгивающей форсунки.
Р - Прочистить разбрызгивающие форсунки (см. Главу
11.2).
П - Насос не работает, его заклинило.
Р - Обратиться в С.С.О.
П - Недостаточное давление горячей и холодной воды.
Р - Убедиться, что давление в трубопроводах не ниже
рекомендованного (см. Главу 9.1) и что фильтры клапанов
подачи воды не загрязнены.
П - Температура горячей воды слишком низкая.
Р - Проверить систему нагрева воды.
П - Сбой алгоритма последовательности промывки.
Р - Обратиться в С.С.О. и проверить сопротивление
между клеммами 37-38 терморегулятора FIPO1
ПРИМЕЧАНИЕ
Для устранения некоторых неисправностей оператор
должен внимательно изучить инструкции,
прилагаемые к каждому молокоохладителю и к
некоторым его компонентам. Для решения проблем,
которые не обозначены в данном списке, обращайтесь
по телефону +39 0343 41051.
21

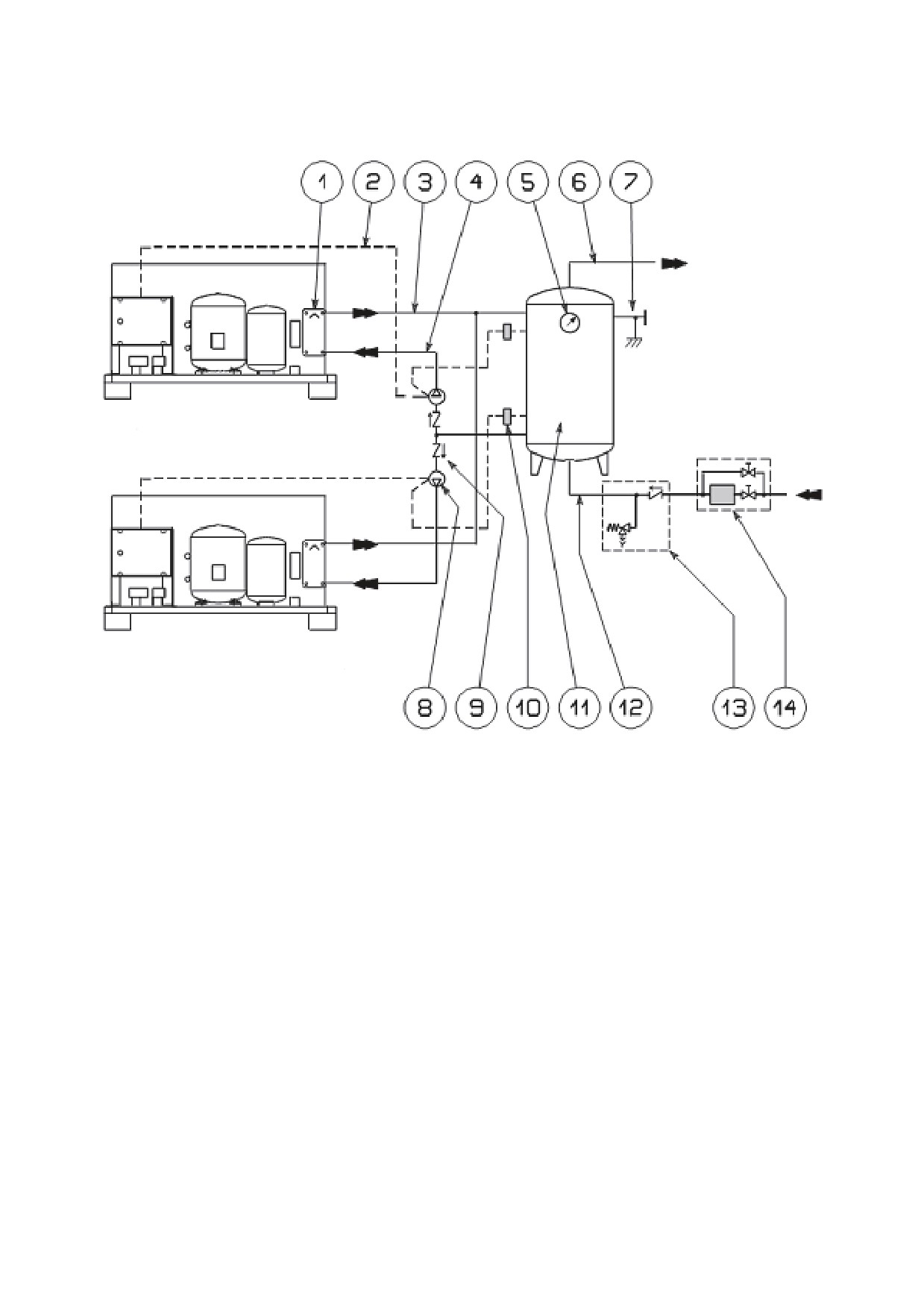

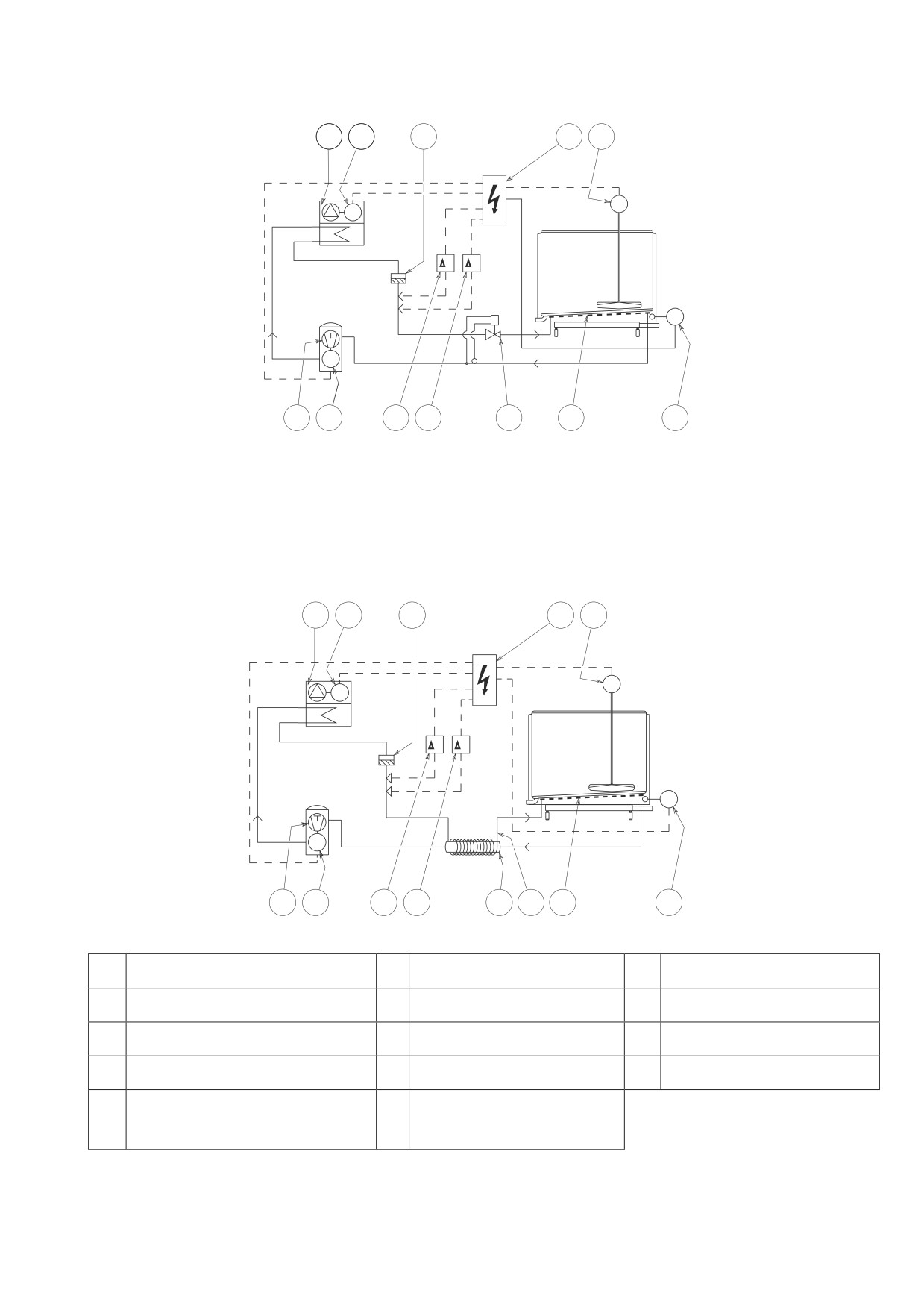

Система рекуперации тепла
1
- Теплообменник фреон / вода
10
- Термостат максимальной температуры горяй воды
(следует настроить на температуры не более +60°С (S)
2
- Линия электропитания циркуляционного насоса
по воде с управлением по термостату (Е)
11
- Емкость для горячей воды (S)
3
- Контур подачи воды в теплообменник (Е)
12 - Контур возврата холодной воды от потребителя (Е)
4
- Контур возврата воды из рекуператора (E)
13
Предохранительный обратный клапан (E)
14 -
Система фильтрации и умягчения воды (Е)
5
- Датчик температуры в емкости для воды (S)
6
- Контур подачи горячей воды на потребителя (E)
(S) = Детали поставляемые демонтированными (если такие имеются)
7
- Анод (S)
(E) = Не входят в комплект поставки
8
- Циркуляционный насос (S)
9
- Обратный клапан (E)
Frigomilk 9-10 V.14 - [ITA-ENG-TED-SPA-RUS].lndd
22
ЭЛЕКТРОПОДКЛЮЧЕНИЯ
Линию подачи электропитания отмеченную точкой 2, следует подключить к выносному электрошкафу управления, согласно схемам,
прилагаемым к руководству по управлению молокоохладителя. Контакт KM2 должен быть закорочен.
ПОДКЛЮЧЕНИЯ ПО ВОДЕ
Чтобы выполнить работы в соответствии нормами действующего законодательства, трубопроводы по воде, включая предохранительные
устройства (3-4-6-9-12-13-14) и части поставляемые демонтированными (5-7-8-10-11) должны монтироваться только квалифицированным
специалистом.

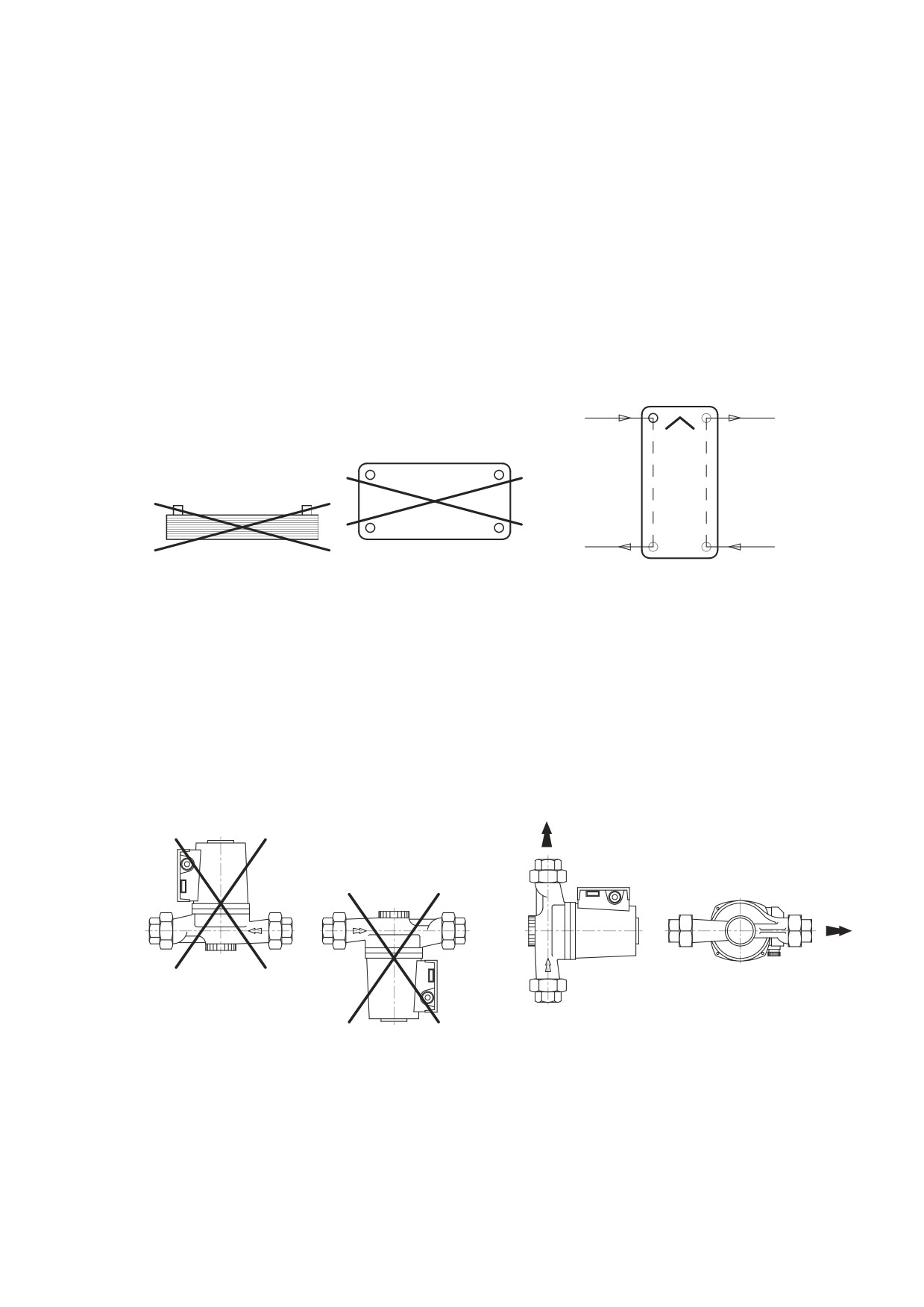

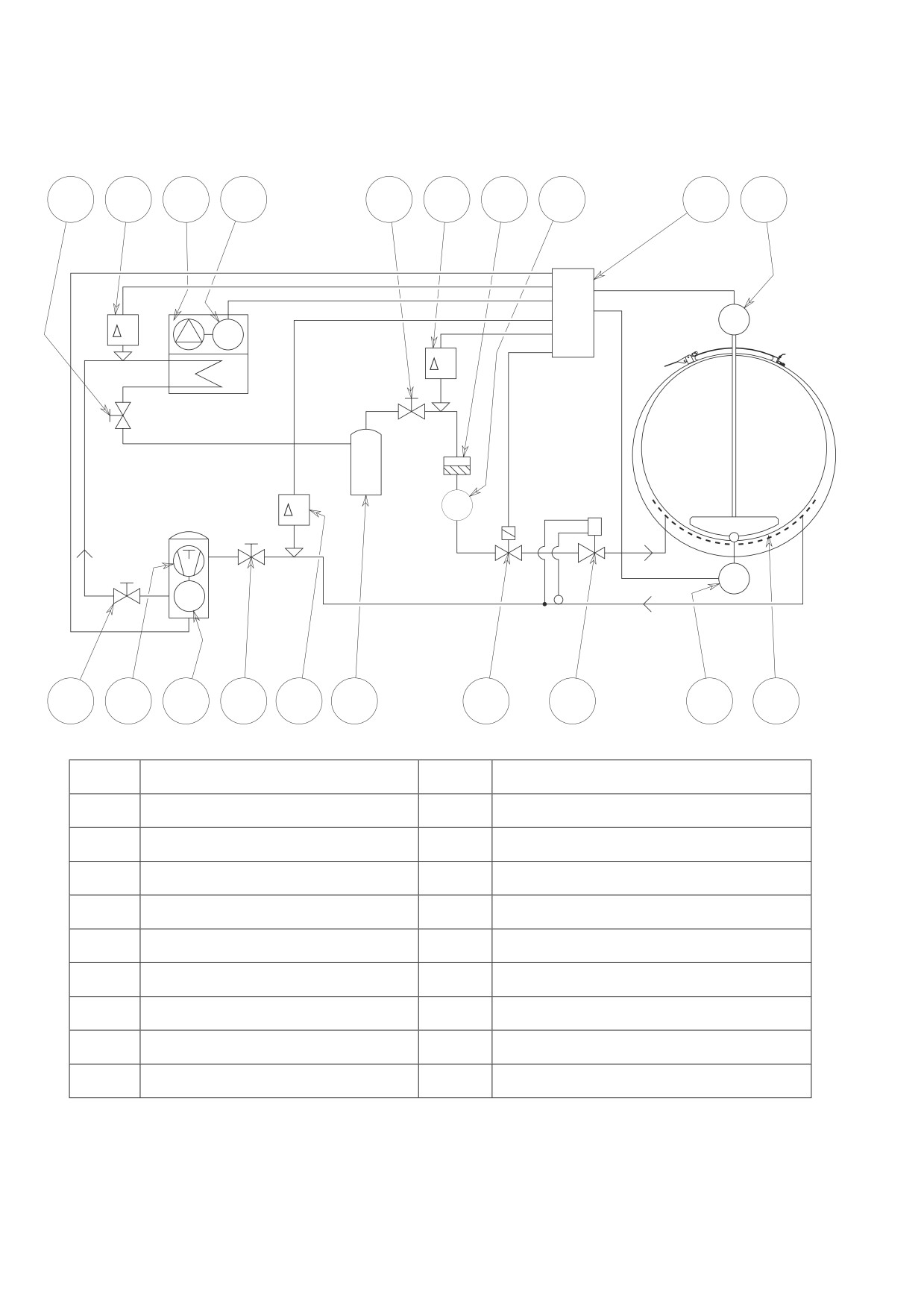

РАЗМЕЩЕНИЕ ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА
