АВТОМОБИЛЬ “КАМАЗ” 6560. КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ ПЕРЕДНЕГО ПЕРВОГО И ВТОРОГО, СРЕДНЕГО И ЗАДНЕГО ВЕДУЩИХ МОСТОВ “МАДАРА”





“МАДАРА” АД
КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ
ПЕРЕДНЕГО ПЕРВОГО И ВТОРОГО,
СРЕДНЕГО И ЗАДНЕГО
ВЕДУЩИХ МОСТОВ “МАДАРА”
АВТОМОБИЛЯ “КАМАЗ” 6560
“МАДАРА” АД, ШУМЕН, БОЛГАРИЯ
ВВЕДЕНИЕ
Настоящий каталог содержит развернутые спецификации деталей
передние первого и второго, среднего и заднего ведущих мостов “МАДАРА”
для автомобиля
“КАМАЗ” 6560, сгруппированных по конструктивным и
функциональным признакам.
В спецификациях указаны номера узлов и деталей, их наименование,
количество одного моста, обозначение сборочной единицы.
В каталог включены все узлы и детали мостов.
Каталог предназначен для организации, занимающейся эксплуатацией и
ремонтом передних, средних и задних ведущих мостов.
Благодарим Вас за покупку автомобиля “КАМАЗ” 6560 с собранным
ведущими мостами “МАДАРА”.
Надеемся на долгое сотрудничество, гарантируем ответственность и
качество поставок.
ПРАВИЛА ПОЛЬЗОВАНИЯ КАТАЛОГОМ
Все узлы и детали, объединенные в группы и подгруппы по
функциональному признаку. Крепежные детали указаны в тексте
непосредственно после деталей, которые они крепят.
При заказе запасных частей необходимо указывать наименование
полный номер детали, как он написан в каталоге.

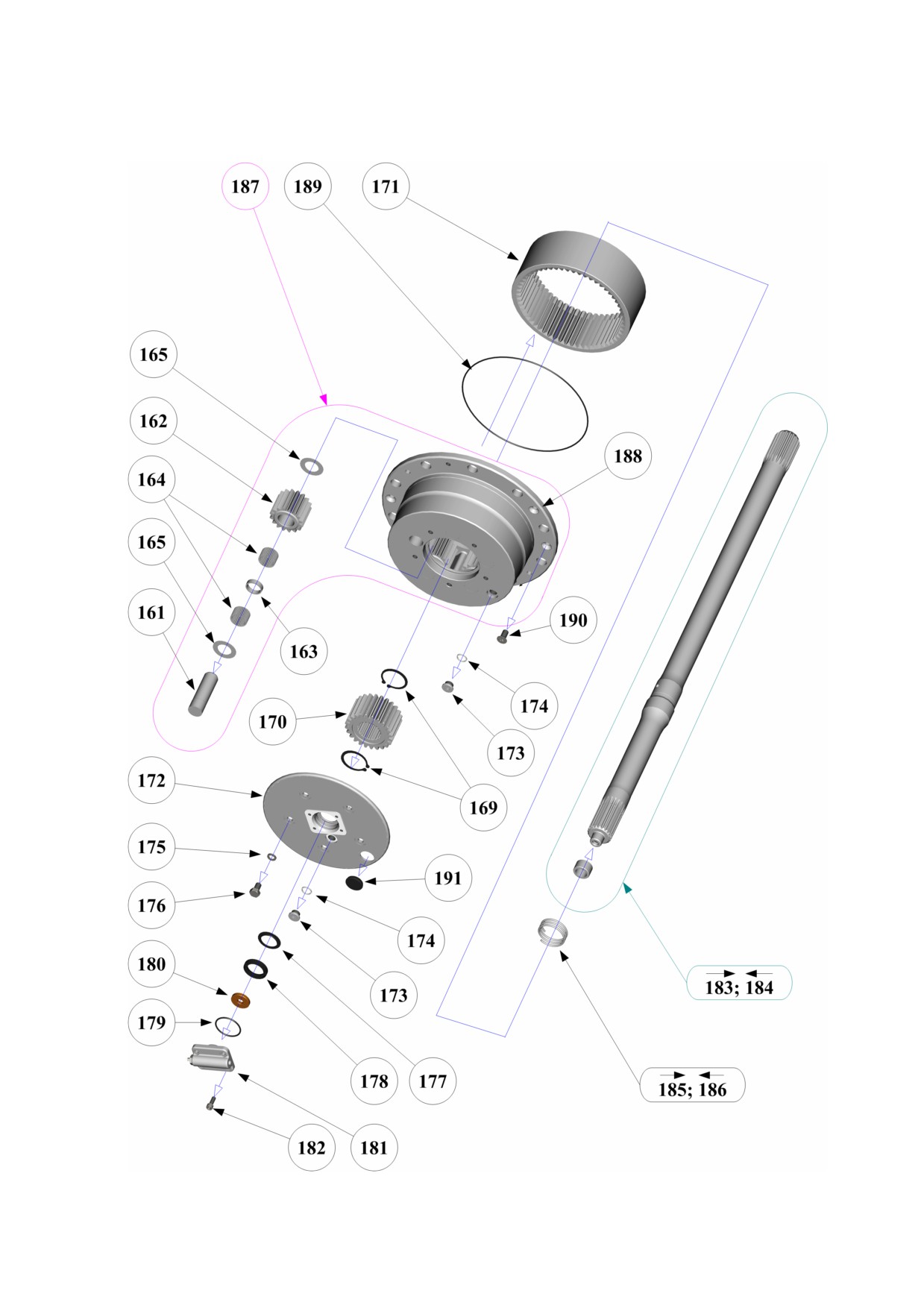

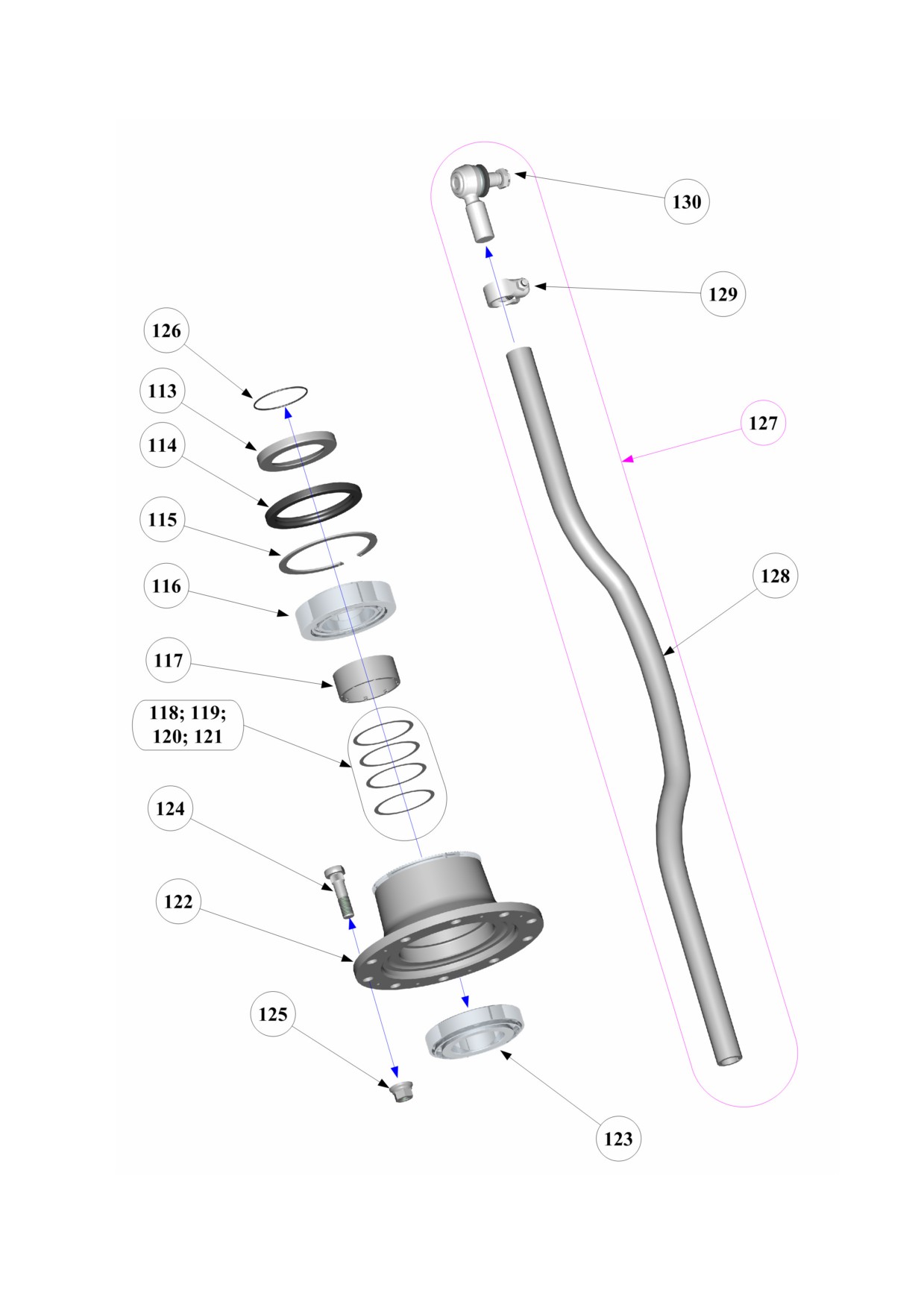

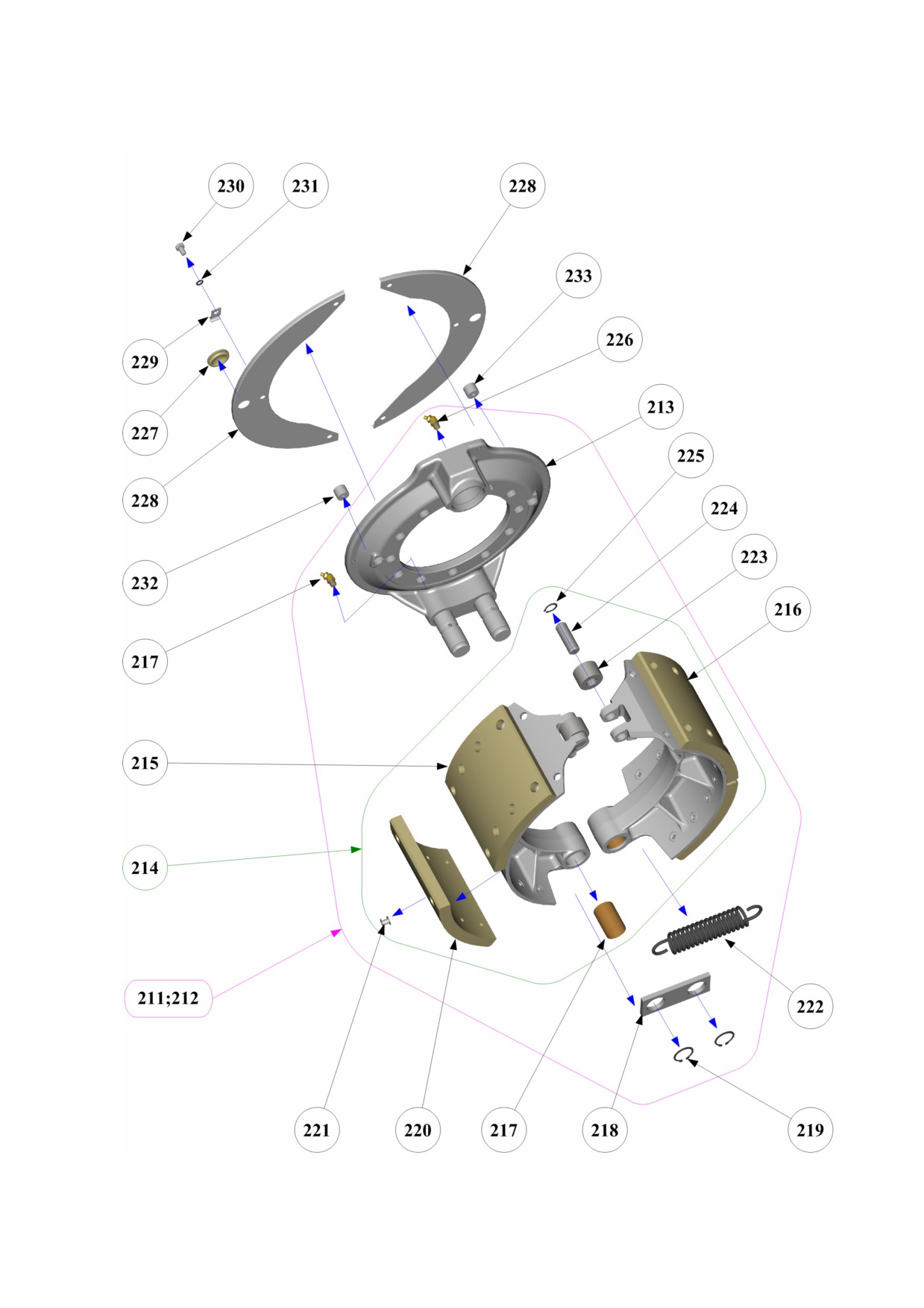

Каталог снабжен иллюстрациями, на которых детали изображены в
изометрии. Чтобы найти номер нужной детали, следует по ее функциональной
принадлежности, определить к какой подгруппе она относится.
На рисунке, относящемся к данной группе или подгруппе, найти деталь
(по внешнему виду и месту ее расположения в узле), а затем по номеру
рисунка и номеру позиции найти строку в тексте, где помещены данной
детали.
Каталог составлен по технической документации, действующей с 1
июня 2008 года.
- 3 -

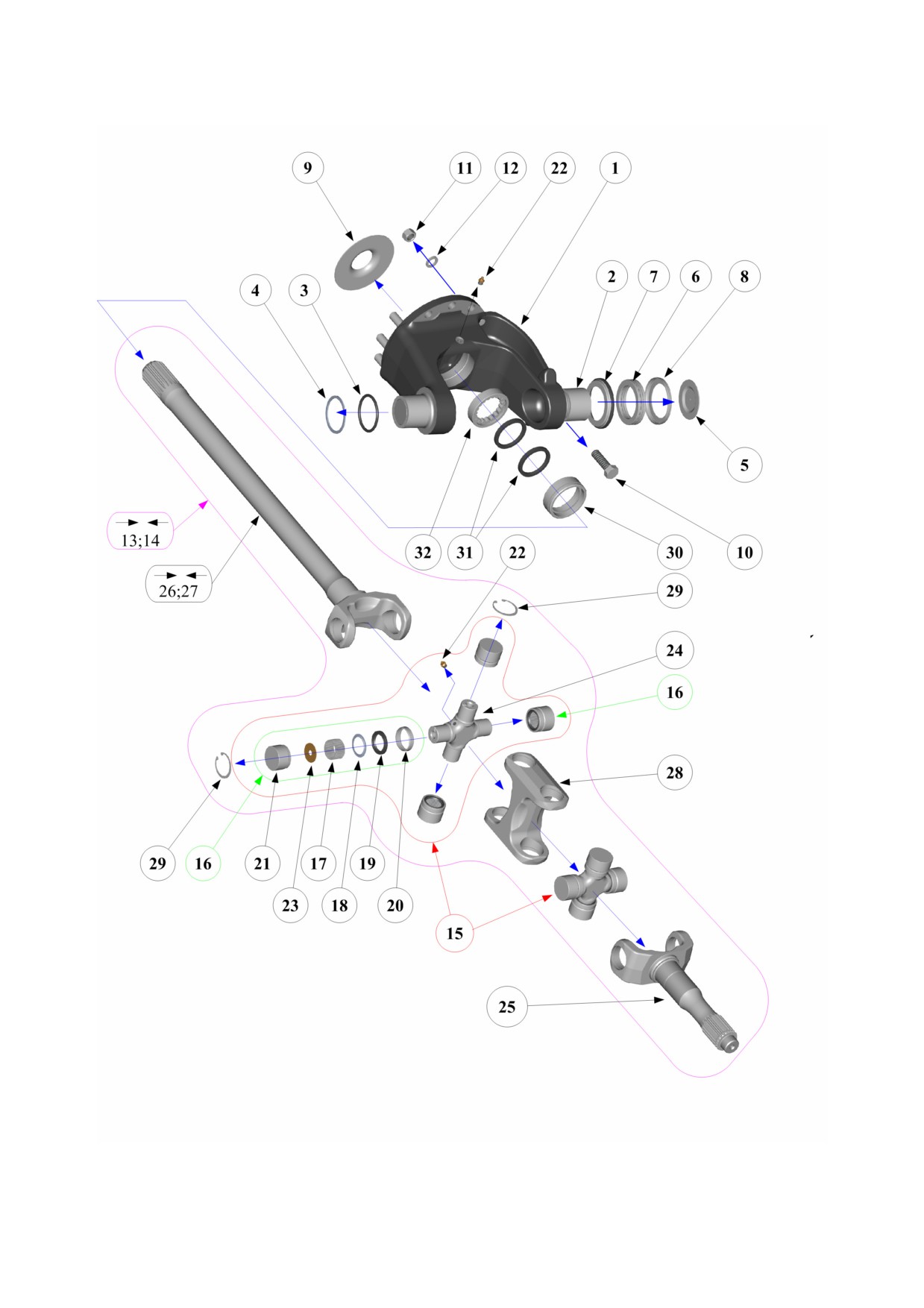

Запасные детали первого и второго передних
двигательных мостах с подкачки воздуха
Количество
масса,
№
Номер детали
Наименование
кг
635.1
636.1
635-02.00.00
Колесно-ступичная группа правая
1
1
270
635-03.00.00
Колесно-ступичная группа левая
1
1
275
1
340-009-7301
Вилка поворотного кулака
2
2
27,32
1
340-007-2109
Вилка поворотного кулака
2
2
-
2
41-022-5221
Шпилька М 18×1,5×38
12
12
-
2
2
41-025-5078
Втулка
4
4
0,52
3
3021О032
„О” - кольцо 69,1×5,8-3
2
2
0,01
4
41-064-5081
Кольцо фрикционное
2
2
0,026
5
41-009-5094
Крышка
2
2
0,072
6
3021Л675
Подшипник 81114TN INA
2
2
0,33
7
340-002-5099
Крышка
2
2
0,057
8
41-103-5099
Крышка
2
2
0,09
9
41-065-5099
Шайба направляющая
2
2
0,24
10
41-042-5201
Болт
12
12
0,156
11
3021Г068
Гайка М18×1,5-8
24
24
0,045
12
3021Ш012
Шайба 2 18Л
24
24
0,009
13
635-03.03.00
Шарнир левый
1
1
36,7
14
635-02.03.00
Шарнир правый
1
1
33,5
15
340-002-7205
Крестовина
4
4
3,27
1
16
41-067-7503
Подшипник
16
16
-
2
17
3021И019
Ролик игольчатый II 3×23,8-1,5
656
656
0,132*
18
41-005-5111
Крышка ролики игольчатые
16
16
-
2
19
41-039-5416
Уплотнитель
16
16
-
2
20
41-008-3560
Крышка уплотнителя
16
16
-
2
21
41-009-1911
Подшипник
16
16
-
2
22
3021Г056
Пресс-масленка 1.3 (10×1)
10
10
0,007
23
41-056-5081
Прокладка фрикционная
16
16
-
2
24
340-001-5021
Крестовина
4
4
-
2
25
635-02.03.01
Вал ведущий внешний
2
2
6,54
26
340-005-2127
Вал ведущий внутренний левый
1
1
16,3
27
340-006-2127
Вал ведущий внутренний правый
1
1
13,1
28
340-001-1903
Шарнир
2
2
6,3
29
706-02-2931
Кольцо стопорное
16
16
0,008
30
41-224-5031
Втулка
2
2
0,425
31
3021С035
Кольцо уплотнительное 60×75×8
4
4
0,024
32
3021Л826
Подшипник RNU 210
2
2
0,422
- 5 -
Количество
масса,
№
Номер детали
Наименование
кг
635.1
636.1

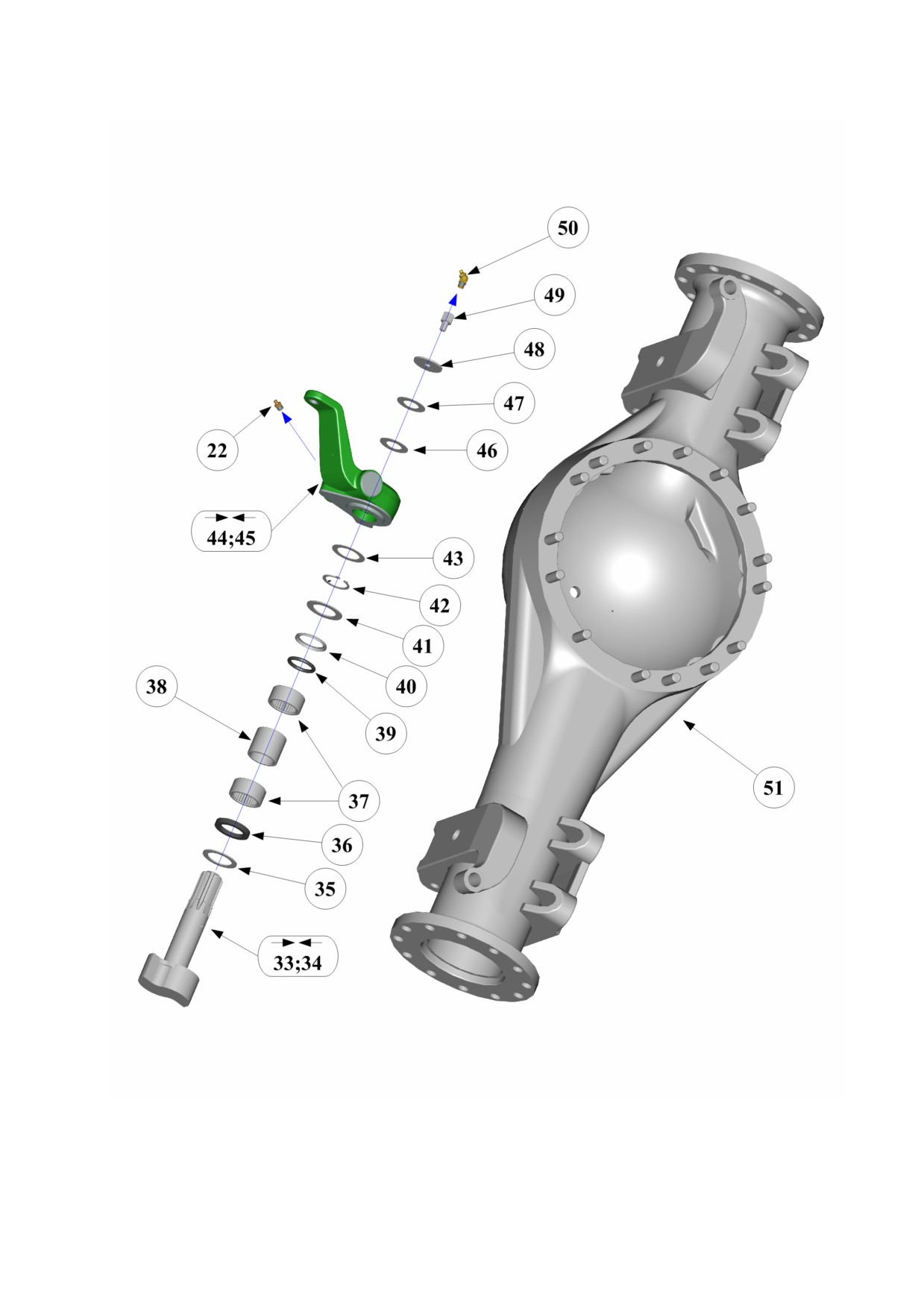

33
340-013-2471
Кулак разжимной левый
1
1
2,5
34
340-014-2471
Кулак разжимной правый
1
1
2,5
35
41-438-5101
Шайба
2
2
0,02
36
3021П034
Уплотнитель G 40×58×8
2
2
0,02
37
3021Л046
Подшипник RNA 4006V
4
4
0,2
38
340-006-5076
Втулка распорная
2
2
0,165
39
3021О031
„О” - кольцо 39,1×5,8-3
2
2
0,006
40
41-019-5099
Крышка
2
2
0,002
41
41-106-5101
Кольцо опорное
2
2
0,025
42
3021П250
Кольцо стопорное В40
2
2
0,007
43
853642
Шайба
-
-
0,01
3
44
3021Л954
Рычаг регулировочный „Халдекс”
1
1
3,45
45
3021Л955
Рычаг регулировочный „Халдекс”
1
1
3,55
46
340-002-5101
Шайба
0,03
3
47
340-001-5101
Шайба
0,01
3
48
6522-3501108
Шайба
2
2
0,041
49
41-005-5367
Наконечник
2
2
0,035
50
3021Г058
Пресс-масленка 2.3.45 (М10×1)
6
6
0,01
51
633-01.00.00
Балка первого переднего моста
1
-
126
634-01.00.00
Балка второго переднего моста
-
1
139
- 6 -
- 7 -
Количество
масса,
№
Номер детали
Наименование
кг
635.1
636.1
52
635-02.01.00
Поворотный кулак с рычагами правый
1
1
47,5
-
635-02.01.10
Поворотный кулак правый
1
1
-
2
53
635-02.01.11
Вилка поворотного кулака
1
1
-
2
54
635-02.01.12
Цапфа
1
1
11,6
2
55
3021Б195
Болт М12×1,5×30
22
22
0,031
56
41-048-2116
Рычаг рулевая трапеция
1
1
-
2
57
41-011-2142
Крышка
1
1
-
2
58
3021О010
Кольцо 6×2,5
4
4
0,001
59
41-180-5031
Втулка
4
4
0,56
60
3021Б246
Болт М16×85
8
8
0,148
61
41-065-5201
Болт М20×70
4
4
0,235
62
3021Л455
Подшипник NK 55/25
2
2
0,2
63
3021С1012
Кольцо уплотнительное 55×70×8
2
2
0,017
64
635-02.06.00
Сальник
2
2
0,282
1
3021О015
„О” - кольцо 68×3
4
4
-
2
635-02.06.01
Гривна
2
2
-
2
635-02.06.02
Кольцо
4
4
-
2
3021О002
Уплотнитель TVM 300560-T40s
4
4
-
2
65
3021П216
Кольцо стопорное А 80
2
2
0,02
66
3021С030
Кольцо уплотнительное 70×80×7/10
2
2
0,02
67
633-02.02.00
Держатель тормозного цилиндра правый
1
1
2,65
68
3021Б191
Болт М12×30
10
10
0,031
69
3021Ш009
Шайба 12Н
10
10
0,004
70
340-010-7456
Пара тормозных колодок
2
2
20,65
1
71
340-008-7456
Колодка тормозная с накладками верхняя
2
2
-
2
72
340-009-7456
Колодка тормозная с накладками нижняя
2
2
-
2
41-096-7456
Колодка тормозная с втулками
2
2
-
2
41-040-2431
Колодка верхняя
2
2
-
2
41-097-7456
Колодка тормозная с втулками
2
2
-
2
41-041-2431
Колодка нежная
2
2
-
2
73
41-071-5031
Втулка
8
8
0,014
74
41-048-5117
Планка соединительная
2
2
0,212
75
3021П236
Кольцо стопорное В30
4
4
0, 005
76
441 032 809.0
Датчик АБС
2
0,07
1
77
8 997 605 104
Втулка датчика
2
78
694-5052
Пружина тормозных колодок
2
2
0,195
79
340-001-5031
Ролик колодки
4
4
0,21
80
340-007-5001
Ось для ролика
4
4
0,105
81
3021П330
Кольцо стопорное В18
4
4
0,001
82
3021Н077
Заклепка
64
64
0,005
83
340-003-2441
Накладка тормозная
8
8
1,26
84
3021Ш090
Шайба 16H
8
8
0,018
- 8 -
- 9 -
Количество
масса,
№
Номер детали
Наименование
кг
635.1
636.1
85
635-03.01.00
Поворотный кулак рычагами левый
1
1
44,1
635-03.01.10
Поворотный кулак левый
1
1
-
2
86
635-03.01.11
Вилка поворотного кулака
1
1
-
2
87
635-03.01.12
Цапфа
1
1
11,6
2
88
41-047-2116
Рычаг рулевой трапеции
1
1
-
2
89
633-03.01.01
Рычаг рулевого управления
1
1
-
2
90
41-058-5238
Сапун
2
2
0,078
91
41-037-5416
Колпачок сапуна
2
2
0,02
92
3021П322
Кольцо IIА 18×24
6
6
0,001
93
340-009-5238
Винт
2
2
0,1
94
3021Г043
Гайка М16
2
2
0,033
95
41-052-5081
Шайба регулировочная
-
-
0,008
3
96
41-053-5081
Шайба регулировочная
-
-
0,019
3
97
41-054-5081
Шайба регулировочная
-
-
0,031
3
98
633-03.02.00
Держатель тормозного цилиндра левый
1
1
2,65
99
635-03.00.05
Кронштейн
1
1
0,12
100
635-02.00.05
Кронштейн
1
1
0,12
101
3021Г092
Гайка М8
4
4
0,004
102
3021Ш024
Шайба М8
6
6
0,002
103
340-003-5221
Шпилька
2
2
0,019
104
41-015-2458
Щит левый
2
2
0,116
105
41-016-2458
Щит правый
2
2
0,116
106
3021Ш016
Шайба 8Н
12
12
0,001
107
3021Б204
Болт М8×12
12
12
0,01
108
633-03.01.02
Шпилька
2
2
0,221
109
3021Щ018
Штифт 8×30
2
2
0,012
110
3021Ш061
Шплинт 4×40
2
2
0,004
111
3021Ш128
Шайба стопорная 20.36.09
2
2
0,008
112
3021Г119
Гайка прорезная М20×1,5
2
2
0,08
- 10 -
- 11 -
Количество
масса,
№
Номер детали
Наименование
кг
635.1
636.1
113
41-073-5079
Кольцо уплотнительное
2
2
0,883
114
3021С032
Уплотнитель 1HHI 155×190×17,5+HR
2
2
0,433
115
41-078-5076
Кольцо стопорное
2
2
0,213
116
3021Л297
Подшипник 32221
2
2
6
117
340-001-5077
Втулка распорная
2
2
1,05
118
325-00.00.07
Прокладка регулировочная 0,15
-
-
0,0005
3
119
41-096-5101
Прокладка регулировочная 0,3
-
-
0,001
3
120
41-097-5101
Прокладка регулировочная 0,5
-
-
0,0015
3
121
41-098-5101
Прокладка регулировочная 1,0
-
-
0,003
3
Ступица с картер редуктора с держателем
-
635-02.04.00
2
2
50,62
сателлитных колес и сателлитов в сборе
122
340-043-7401
Ступица с венец зубчатый
2
2
25
1
-
340-022-2301
Ступица
-
-
-
2
-
41-001-2043
Венец зубчатый
-
-
-
2
123
3021Л235
Подшипник 30221
2
2
4,25
124
633-02.00.01
Болт барабанный
20
20
0,395
125
325-05.00.00
Гайка М22×1,5
20
20
0,145
126
3021О023
„О” - кольцо 105×3-3
2
2
0,004
340-003-7401
Тяга рулевая поперечная в сборе
1
18
127
322-02.00.00
Тяга рулевая поперечная в сборе
1
22
340-001-2121
Тяга рулевая поперечная
1
12,2
128
322-02.01.00
Тяга рулевая поперечная
1
16,2
129
3230.0013
Скоба
2
2
0,84
130
5856.20.00
Головка поперечной тяги
2
2
2,05
- 12 -
- 13 -
Количество
масса,
№
Номер детали
Наименование
635.1
636.1
кг

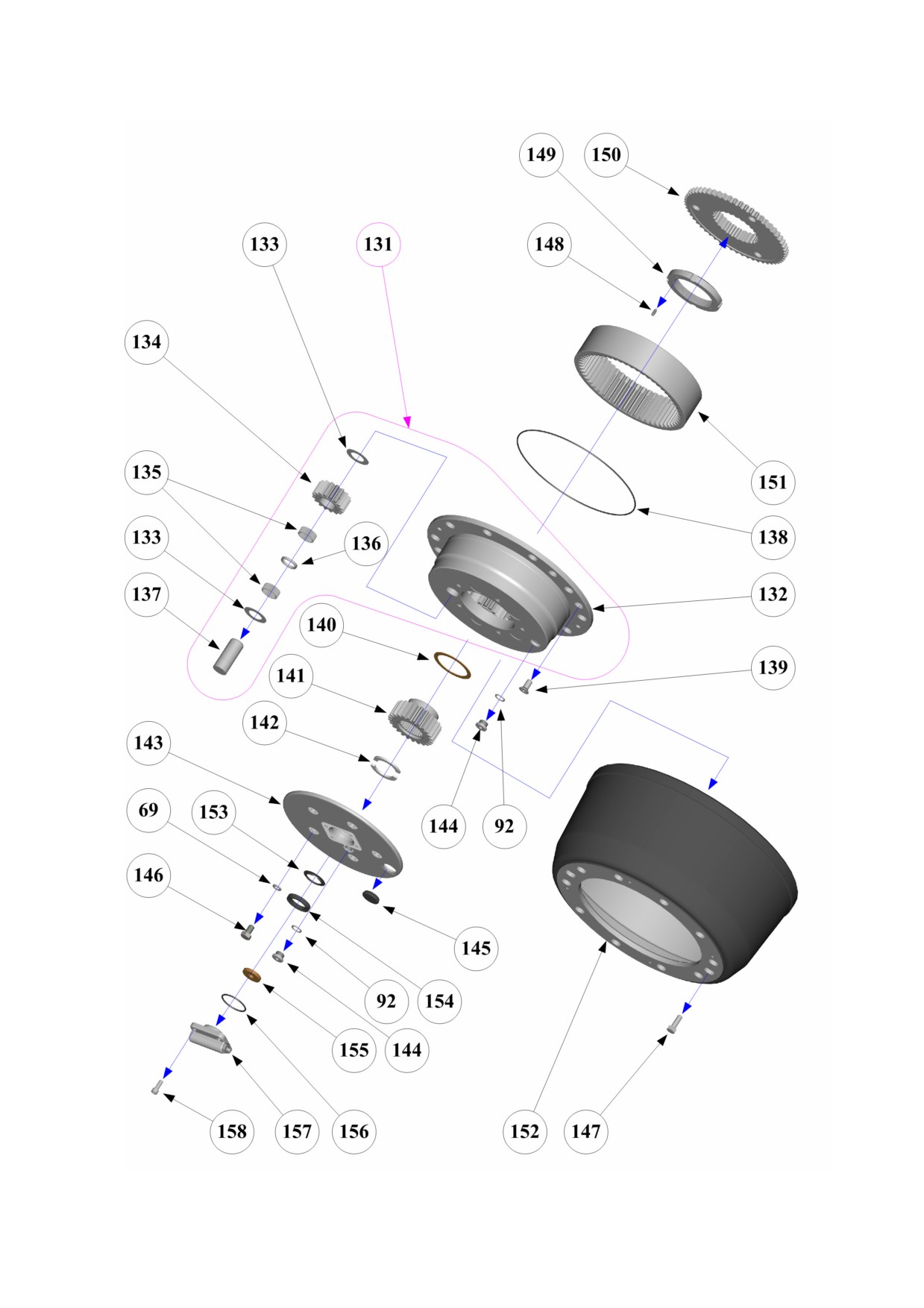

Картер колесного редуктора с держателем
131
635-02.04.10
2
2
24,5
сателлитных колес и сателлитов в сборе
132
635-02.04.15
Картер колесного редуктора
2
2
19,5
133
41-055-2081
Шайба опорная сателлитов
20
20
0,12
134
41-008-2072
Сателлит редуктора
10
10
0,56
135
3021И001
Ролик игольчаты II 3×13,8-1,5
680
680
0,075*
136
41-131-5076
Кольцо распорное
10
10
0,08
137
41-065-5011
Ось сателлитов
10
10
0,38
138
3021О047
„О” - кольцо 250×3
2
2
0,009
139
3021Б254
Винт М12×25
8
8
0,024
140
41-020-5082
Кольцо фрикционное
2
2
0,023
141
41-009-2021
Ведущая шестерня колесного редуктора
2
2
1,64
142
41-001-5066
Сегмент стопорный
4
4
0,022
143
635-02.00.01
Колпачок держателя сателлитных колес
2
2
3,58
144
41-043-5136
Пробка
4
4
0,027
145
41-002-5147
Заглушка
2
2
0,008
146
3021Б222
Болт М12×1,5×20
10
10
0,023
147
3021Б187
Болт М10×30
4
4
0,022
148
3021В091
Винт М6×16
2
2
0,001
149
41-022-5257
Гайка с прорезами М90×2
2
2
0,6
150
637-00.00.11
Соединитель
2
2
3,5
151
635-02.00.06
Колесо опорное колесного редуктора
2
2
6,91
152
340-011-2411
Барабан тормозной
2
2
40,9
153
635-02.00.07
Кольцо опорное
2
2
0,001
154
3021С010
Кольцо уплотнительное 35×50×7
(35×50×8)
2
2
0,017
155
635-02.00.04
Упор полуоси
2
2
0,065
156
3021О070
„О” - кольцо 50×3
2
2
0,001
157
635-02.05.00
Кран воздушный запора воздуха
2
2
0,625
158
3021В228
Винт М8×25
8
8
0,016
- 14 -
- 15 -
Запасные детали среднего и заднего двигательных
мостах с подкачки воздуха
Количество
масса,
№
Номер детали
Наименование
кг
637.1
638.1
Ступица колеса с картер колесного
637-05.00.00
2
2
42,3
редуктора в сборе
159
637-06.00.00
Держатель сателлитных колес в сборе
2
2
20,2
160
637-06.00.01
Держатель сателлитных колес
2
2
11,8
161
637-06.00.02
Ось сателлитов
10
10
0,54
162
41-005-2072
Сателлит z=16
10
10
0,94
163
41-116-5076
Втулка распорная
10
10
0,19
164
3021И019
Ролик игольчатый 3×23,8
680
680
0,132*
165
41-055-5081
Шайба опорная сателлитов
20
20
0,012
166
3021О020
„О” - кольцо 220×3
2
2
0,008
167
3021B223
Болт М12х1,5×25
38
38
0,027
168
340-005-5201
Болт
2
2
0,027
169
3021П237
Кольцо стопорное В52
4
4
0,011
Ведущая шестерня колесного редуктора
170
637-00.00.05
2
2
2,37
z=24
Колесо опорное колесного редуктора
2
2
8,12
171
41-011-2022
z=56
172
637-00.00.01
Колпачок держателя сателлитных колес
2
2
2,52
173
41-043-5136
Пробка
2
2
0,027
174
3021П322
Кольцо II А 18×24
2
2
0,001
175
3021Ш009
Шайба 12Н
10
10
0,004
176
3021Б222
Болт М12×1,5×20
10
10
0,023
177
635-02.00.07
Кольцо опорное
2
2
0,001
Кольцо уплотнительное 35×50×7
178
3021С010
(35×50×8)
2
2
0,017
179
3021О070
„О” - кольцо 50×3-3
2
2
0,001
180
635-02.00.04
Упор полуоси
2
2
0,065
181
635-02.05.00
Кран воздушный запора воздуха
2
2
0,625
182
3021В228
Винт М8×25
8
8
0,016
637-09.00.00
Полуось левая
1
1
18,03
1
183
637-09.00.01
Полуось левая
1
1
17,95
2
637-09.00.02
Втулка
1
1
0,08
4
637-10.00.00
Полуось правая
1
1
20,58
1
184
637-10.00.01
Полуось правая
1
1
20,5
2
185
41-050-5051
Спираль уплотнительная левая
1
1
0,05
186
41-051-5051
Спираль уплотнительная правая
1
1
0,05
- 16 -
- 17 -
Применяется в мосты с 28.05.2008 года.
Количество
масса,
№
Номер детали
Наименование
кг
637.1
638.1
Ступица колеса с картер колесного
637-11.00.00
2
2
70,85
редуктора в сборе
161
637-06.00.02
Ось сателлитов
10
10
0,54
162
41-005-2072
Сателлит z=16
10
10
0,94
163
41-116-5076
Втулка распорная
10
10
0,19
164
3021И019
Ролик игольчатый 3×23,8
680
680
0,132*
165
41-055-5081
Шайба опорная сателлитов
20
20
0,012
169
3021П237
Кольцо стопорное В52
4
4
0,011
Ведущая шестерня колесного редуктора
170
637-00.00.05
2
2
2,37
z=24
171
41-011-2022
Колесо опорное колесного редуктора z=56
2
2
8,12
172
637-00.00.01
Колпачок держателя сателлитных колес
2
2
2,52
173
41-043-5136
Пробка
2
2
0,027
174
3021П322
Кольцо II А 18×24
2
2
0,001
175
3021Ш009
Шайба 12Н
10
10
0,004
176
3021Б222
Болт М12×1,5×20
10
10
0,023
177
635-02.00.07
Кольцо опорное
2
2
0,001
Кольцо уплотнительное 35×50×7
178
3021С010
(35×50×8)
2
2
0,017
179
3021О070
„О” - кольцо 50×3-3
2
2
0,001
180
635-02.00.04
Упор полуоси
2
2
0,065
181
635-02.05.00
Кран воздушный запора воздуха
2
2
0,625
182
3021В228
Винт М8×25
8
8
0,016
637-09.00.00
Полуось левая
1
1
18,03
1
183
637-09.00.01
Полуось левая
1
1
17,95
2
637-09.00.02
Втулка
1
1
0,08
4
637-10.00.00
Полуось правая
1
1
20,58
1
184
637-10.00.01
Полуось правая
1
1
20,5
2
185
41-050-5051
Спираль уплотнительная левая
1
1
0,05
186
41-051-5051
Спираль уплотнительная правая
1
1
0,05
187
637-11.10.00
Держатель сателлитных колес в сборе
2
2
41,58
188
637-11.11.00
Держатель сателлитных колес
2
2
25,1
189
3021О047
„О” - кольцо 250×3
2
2
0,009
190
3021В254
Винт М12×25
8
8
0,024
191
41-002-5147
Заглушка
2
2
0,008
- 18 -
Применяется в мосты с 28.05.2008 года.
- 19 -
Количество
масса,
№
Номер детали
Наименование
кг
637.1
638.1

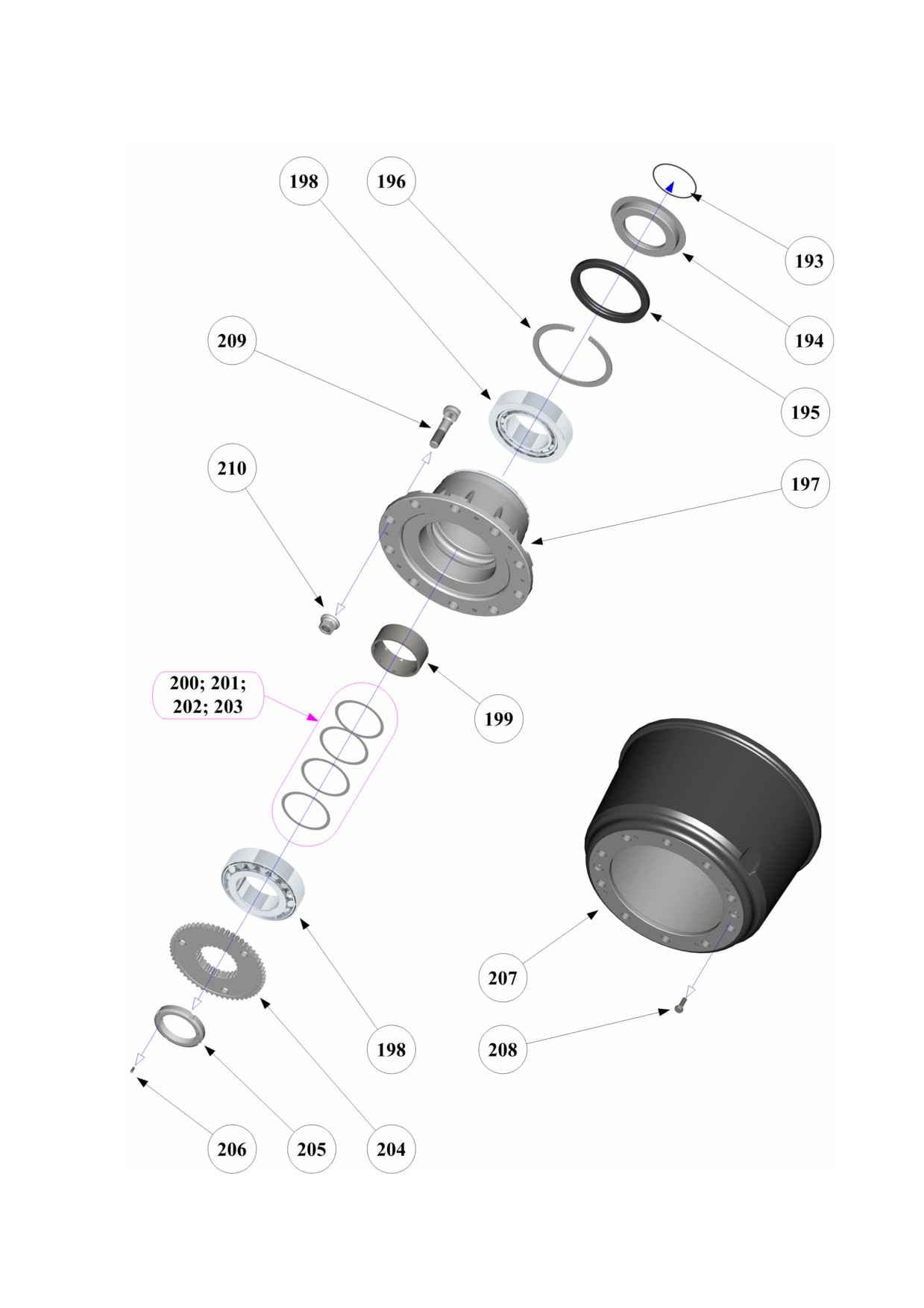

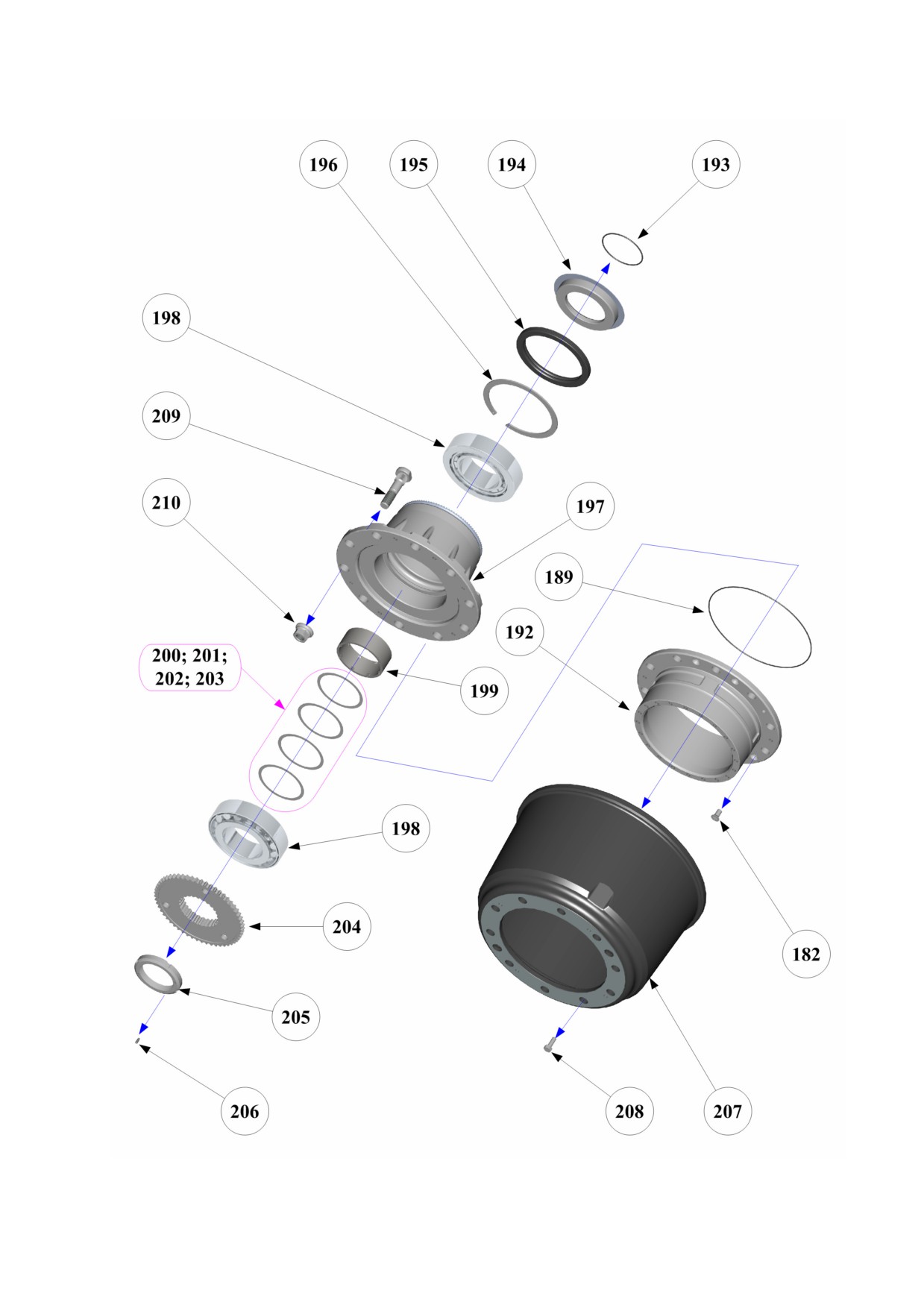

192
637-05.00.01
Картер колесного редуктора
2
2
14,85
193
3021О023
„О” - кольцо 105×3-3
2
2
0,004
194
631-03.03.00
Кольцо уплотнительное в сборе
2
2
1,55
195
3021С032
Уплотнитель 1HHI 155×190×17,5+HR
2
2
0,433
196
41-078-5076
Кольцо стопорное
2
2
0,213
197
631-03.04.10
Ступица
2
2
27,6
1
631-02.00.01
Ступица
2
2
-
2
41-001-2043
Венец зубчатый
2
2
-
2
198
3021Л297
Подшипник 32221Е
4
4
6
199
340-001-5077
Втулка распорная
2
2
2,6
200
325-00.00.07
Прокладка регулировочная 0,15
-
-
0,003
3
201
41-096-5101
Прокладка регулировочная 0,3
-
-
0,006
3
202
41-097-5101
Прокладка регулировочная 0,5
-
-
0,01
3
203
41-098-5101
Прокладка регулировочная 1,0
-
-
0,021
3
204
637-00.00.11
Соединитель
2
2
3,5
205
41-022-5257
Гайка с прорезами М90×2
2
2
0,6
206
3021В091
Винт М6×16
2
2
0,001
207
340-012-2411
Барабан тормозной
2
2
68,2
208
3021Б187
Болт М10×30
8
8
0,022
209
637-00.00.12
Болт барабанный
20
20
0,43
210
325-05.00.00
Гайка М22×1,5
20
20
0,145
- 20 -
- 21 -
Применяется в мосты с 28.05.2008 года.
Количество
масса,
№
Номер детали
Наименование
кг
637.1
638.1
193
3021О023
„О” - кольцо 105×3-3
2
2
0,004
194
631-03.03.00
Кольцо уплотнительное в сборе
2
2
1,55
195
3021С032
Уплотнитель 1HHI 155×190×17,5+HR
2
2
0,433
196
41-078-5076
Кольцо стопорное
2
2
0,213
197
631-03.04.10
Ступица
2
2
27,6
1
631-02.00.01
Ступица
2
2
-
2
41-001-2043
Венец зубчатый
2
2
-
2
198
3021Л297
Подшипник 32221Е
4
4
6
199
340-001-5077
Втулка распорная
2
2
2,6
200
325-00.00.07
Прокладка регулировочная 0,15
-
-
0,003
3
201
41-096-5101
Прокладка регулировочная 0,3
-
-
0,006
3
202
41-097-5101
Прокладка регулировочная 0,5
-
-
0,01
3
203
41-098-5101
Прокладка регулировочная 1,0
-
-
0,021
3
204
637-00.00.11
Соединитель
2
2
3,5
205
41-022-5257
Гайка с прорезами М90×2
2
2
0,6
206
3021В091
Винт М6×16
2
2
0,001
207
340-012-2411
Барабан тормозной
2
2
68,2
208
3021Б187
Болт М10×30
8
8
0,022
209
637-00.00.12
Болт барабанный
20
20
0,43
210
325-05.00.00
Гайка М22×1,5
20
20
0,145
- 22 -
Применяется в мосты с 28.05.2008 года.
- 23 -
Количество
масса,
№
Номер детали
Наименование
кг
637.1
638.1
Суппорт колесных тормозов с колодками
211
631-03.05.00
1
1
33,3
в сборе (левый)
Суппорт колесных тормозов с колодками
212
631-04.05.00
1
1
33,3
в сборе (правый)
213
333-03.01.00
Суппорт колесных тормозов в сборе
2
2
11,5
1
333-03.01.01
Суппорт
2
2
-
2
41-038-5001
Палец тормозных колодок
4
4
-
2
214
631-03.12.00
Пара тормозных колодок
2
2
21,5
1
215
631-03.10.00
Колодка тормозная с накладками верхняя
2
2
-
2
631-03.10.10
Колодка тормозная с втулками
2
2
-
2
216
631-03.11.00
Колодка тормозная с накладками нежная
2
2
-
2
631-03.11.10
Колодка тормозная с втулками
2
2
-
2
217
41-071-5031
Втулка
8
8
0,014
218
41-048-5117
Планка соединительная
2
2
0,212
219
3021П236
Кольцо стопорное В30
4
4
0, 005
220
340-002-2441
Накладка тормозная 3658F
8
8
1,35
221
3021Н077
Заклепка 8×18
64
64
0,005
222
694-5052
Пружина тормозных колодок
2
2
0,195
223
340-001-5031
Ролик колодки
4
4
0,21
224
340-007-5001
Ось для ролика
4
4
0,105
225
3021П330
Кольцо стопорное А18
4
4
0,001
226
3021Г058
Пресс-масленка 2.3.45 (М10×1)
6
6
0,01
227
41-004-5148
Заглушка
4
4
0,002
228
41-009-2458
Щит
4
4
0,256
229
41-004-5454
Скоба
2
2
0,006
230
3021Б204
Болт М8×12
12
12
0,01
231
3021Ш016
Шайба 8Н
14
14
0,001
232
41-029-5444
Втулка резиновая
2
2
0,003
233
41-030-5444
Втулка резиновая
2
2
0,005
- 24 -
- 25 -

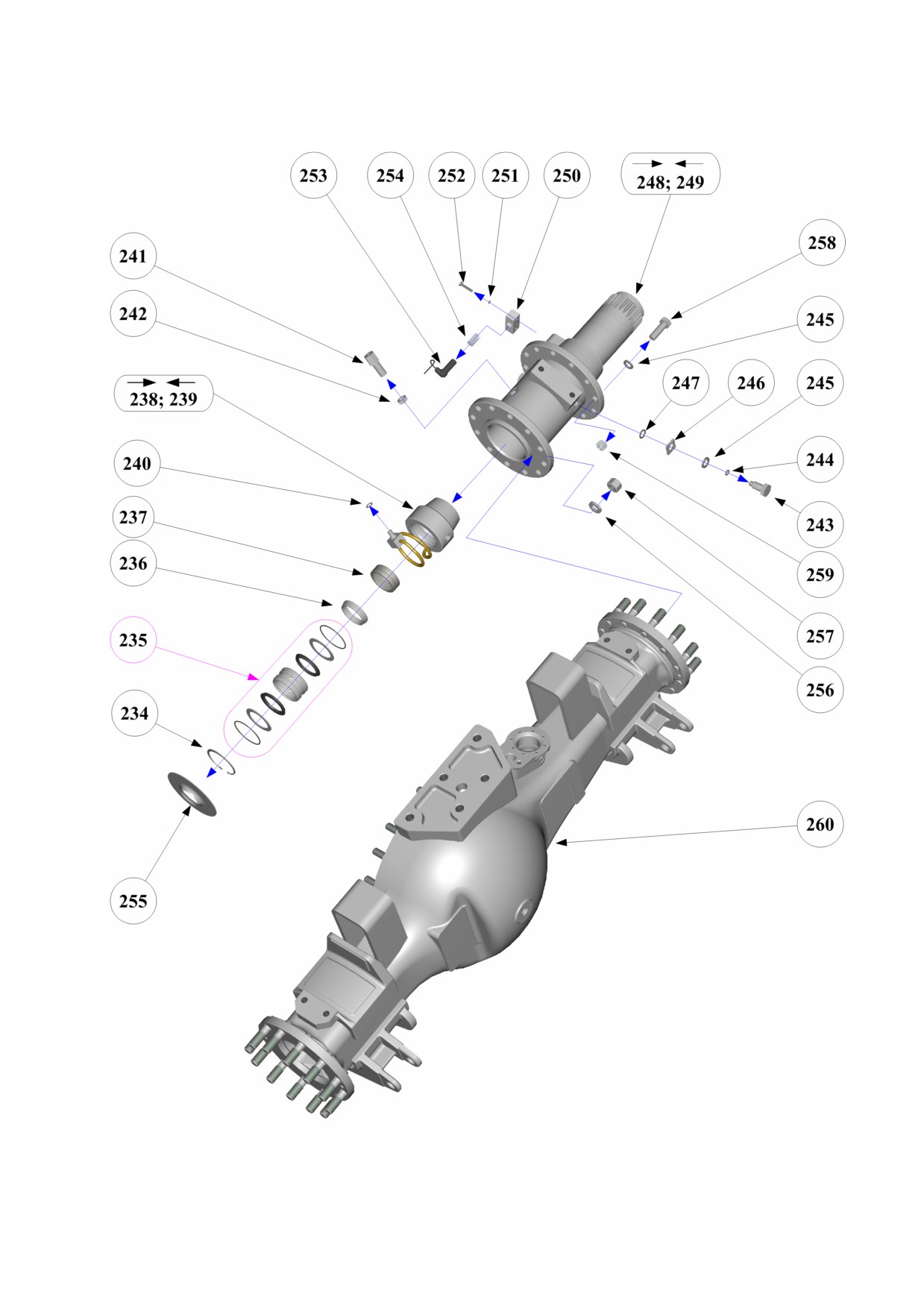

Количество
масса,
№
Номер детали
Наименование
кг
637.1
638.1
234
3021П216
Кольцо стопорное А 80
2
2
0,02
235
637-07.02.00
Сальник
2
2
0,35
1
3021O015
„О” - кольцо 68×3-3
4
4
-
2
637-07.02.01
Гривна
2
2
-
2
635-02.06.02
Кольцо
4
4
-
2
3025О043
Уплотнитель TVM 300560-T40s
4
4
-
2
236
637-07.00.01
Кольцо
2
2
0,1
237
3021Л455
Подшипник NK 60/25
2
2
0,19
238
637-08.01.00
Штуцер левый
1
1
3,76
239
637-07.01.00
Штуцер правый
1
1
3,7
240
3021O064
„О” - кольцо 13×2,5
2
2
0,001
241
637-07.00.04
Штуцер
2
2
0,12
242
DIN 936-17H
Гайка М18×1,5-низкая
2
2
0,019
243
637-07.00.02
Болт
4
4
0,128
244
3021О063
„О” - кольцо 10×2,5-3
4
4
0,001
245
3021Ш012
Шайба 18Л
28
28
0,009
246
637-07.00.03
Шайба
4
4
0,022
247
3021О021
„О” - кольцо 18×3-3
4
4
0,001
248
637-04.00.00
Цапфа левая в сборе
1
1
42,5
249
637-03.00.00
Цапфа правая в сборе
1
1
42,5
250
41-927-2958
Консоль
2
2
0,25
251
3021Ш015
Шайба 6Н
4
4
0,001
252
3021Б163
Болт М6×35
4
4
0,01
253
441 032 809.0
Датчик АБС
2
2
0,07
1
254
8 997 605 104
Втулка датчика
2
2
255
41-065-5099
Шайба направляющая
2
2
0,24
256
637-00.00.07
Шайба
24
24
0,035
257
637-00.00.09
Гайка М20×1,5
24
24
0,035
258
3021Б149
Болт М18×1,5×55
24
24
259
3021Г071
Гайка М18×1,5
24
24
0,045
637-01.00.00
Балка среднего моста
1
178
260
638-01.00.00
Балка заднего моста
1
175
- 26 -
- 27 -
Количество
масса,
№
Номер детали
Наименование
кг
637.1
638.1

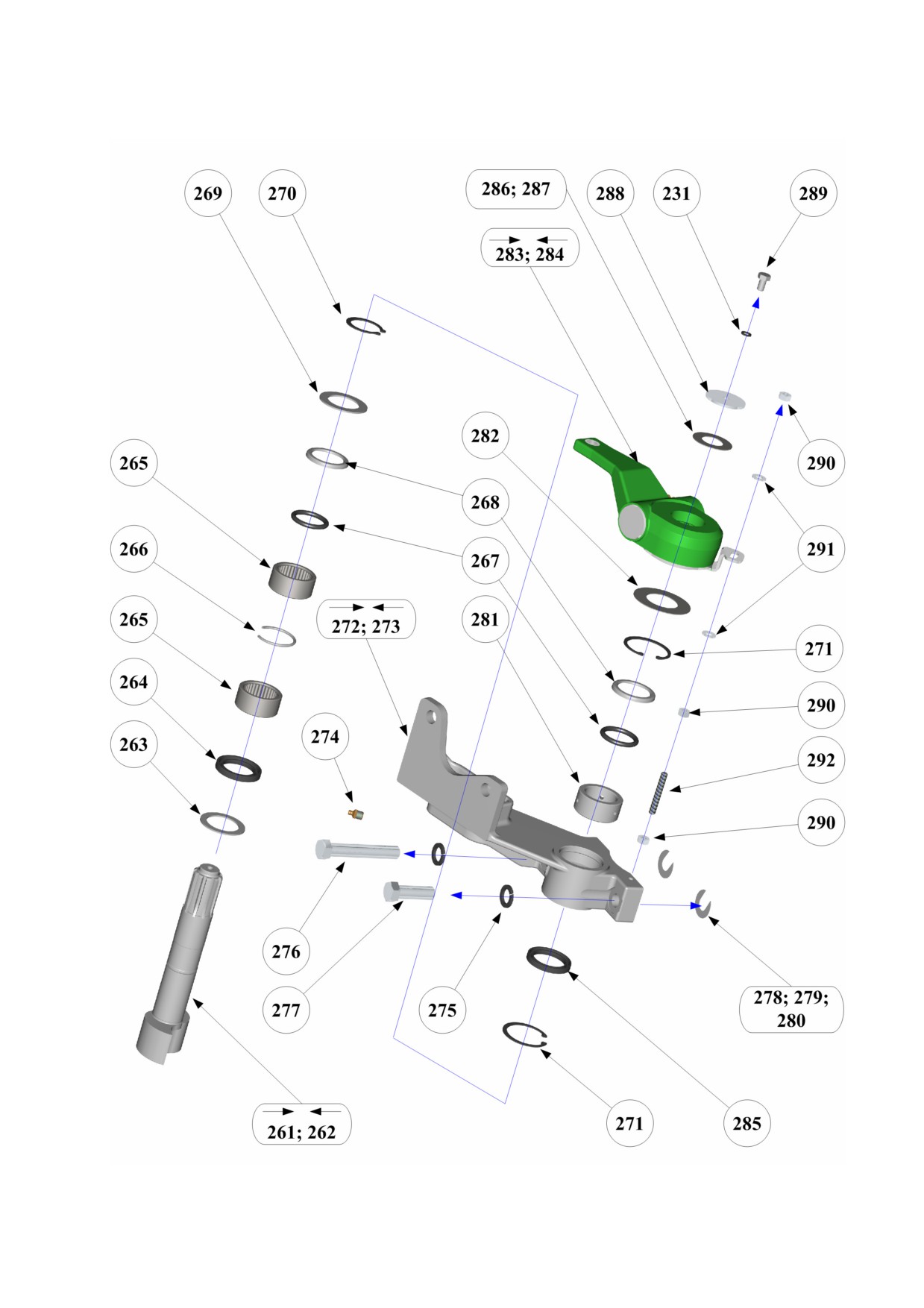

261
634-00.00.02
Кулак разжимной
1
1
3,045
262
631-00.00.01
Кулак разжимной
1
1
3,045
263
41-438-5101
Шайба
2
2
0,02
264
3021С034
Уплотнитель 40×58x8
2
2
0,02
265
3021Л046
Подшипник RNA 4006V
4
4
0,2
266
41-019-5069
Кольцо распорное
2
2
0,165
267
3021О031
„О” - кольцо 39,1×5,8
6
6
0,006
268
41-019-5099
Крышка
6
6
0,0019
269
41-106-5101
Кольцо опорное
2
2
0,025
270
3021П250
Кольцо стопорное В40
2
2
0,007
271
3021П300
Кольцо стопорное А55
4
4
0,009
272
340-005-2568
Держатель тормозного цилиндра левый
1
1
5,1
273
340-004-2568
Держатель тормозного цилиндра правый
1
1
5,1
274
3021Г056
Пресс-масленка 1.3 (10×1)
4
4
0,01
275
3021Ш090
Шайба 16Н
4
4
0,018
276
3021Б167
Болт М16×1,5×95
2
2
0,185
277
3021Б165
Болт М16×1,5×50
2
2
0,115
278
332-00.00.10
Прокладка регулировочная 0,2
0,001
279
332-00.00.11
Прокладка регулировочная 0,5
0,002
280
332-00.00.12
Прокладка регулировочная 1,0
0,004
281
41-072-5031
Втулка
2
2
0,215
282
340-003-5101
Шайба
0,025
3
283
3021Л935
Рычаг регулировочный „Халдекс”
1
1
3,11
284
3021Л936
Рычаг регулировочный „Халдекс”
1
1
3,12
285
3021С928
Уплотнитель 40×55×7
2
2
0,02
286
340-001-5101
Шайба
0,01
3
287
340-002-5101
Шайба
0,03
3
288
6520-3501108
Шайба
2
2
0,041
289
3021Б118
Болт М8×14
2
2
0,025
290
3021Г092
Гайка М8
6
6
0,005
291
3021Ш024
Шайба М8
4
4
0,001
292
340-002-5221
Шпилька
2
2
0,019
Примечание:
1. Поставляется только в сборе
2. Не поставляется как отдельная деталь
3. Количество деталей по потребности
* - Вес указан для 100 штук деталей
- 28 -
- 29 -

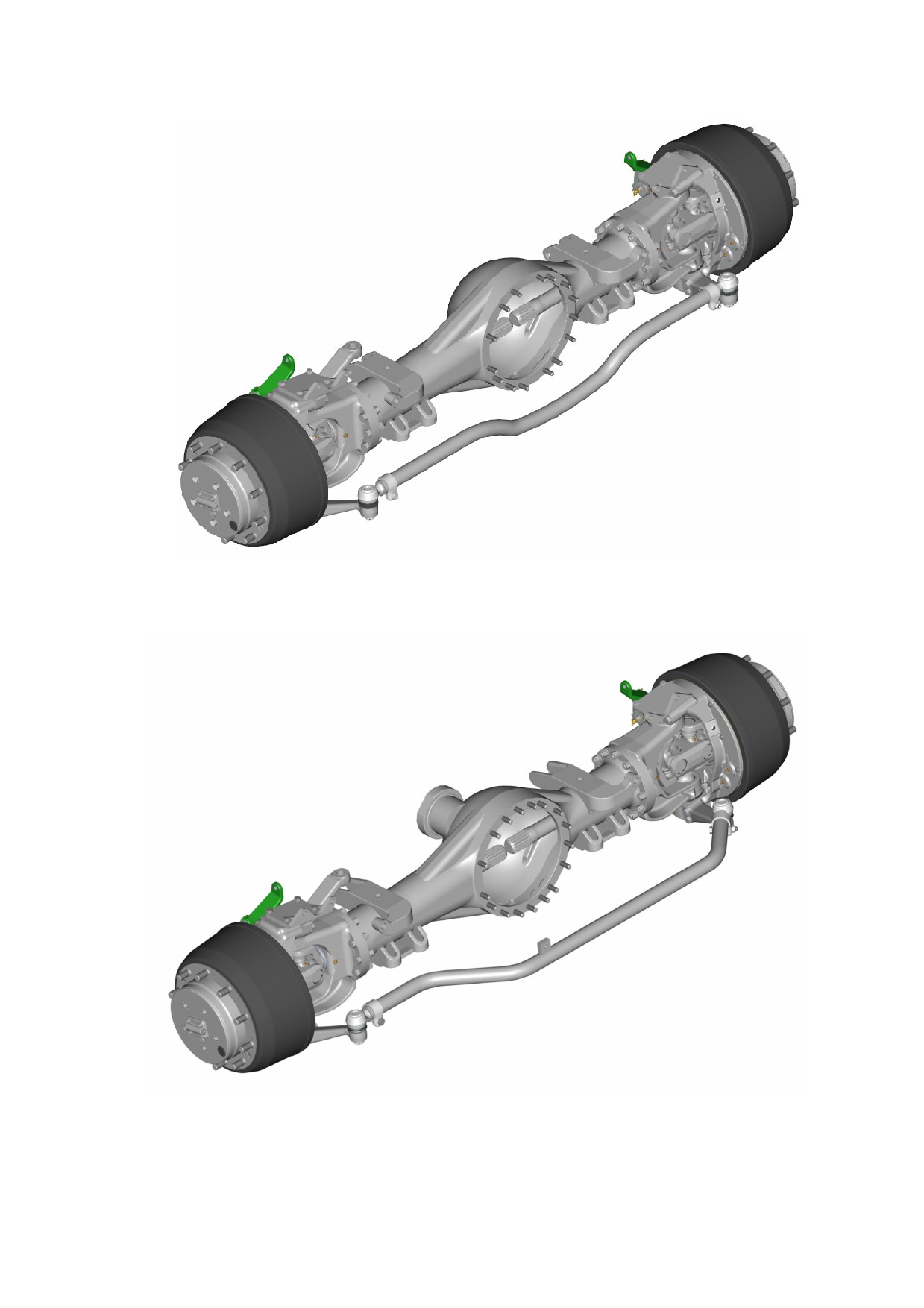

Мост передний ведущий
с подкачки воздуха шин 635.1-00.00.00
Мост передний ведущий второй
с подкачки воздуха шин 636.1-00.00.00
- 30 -

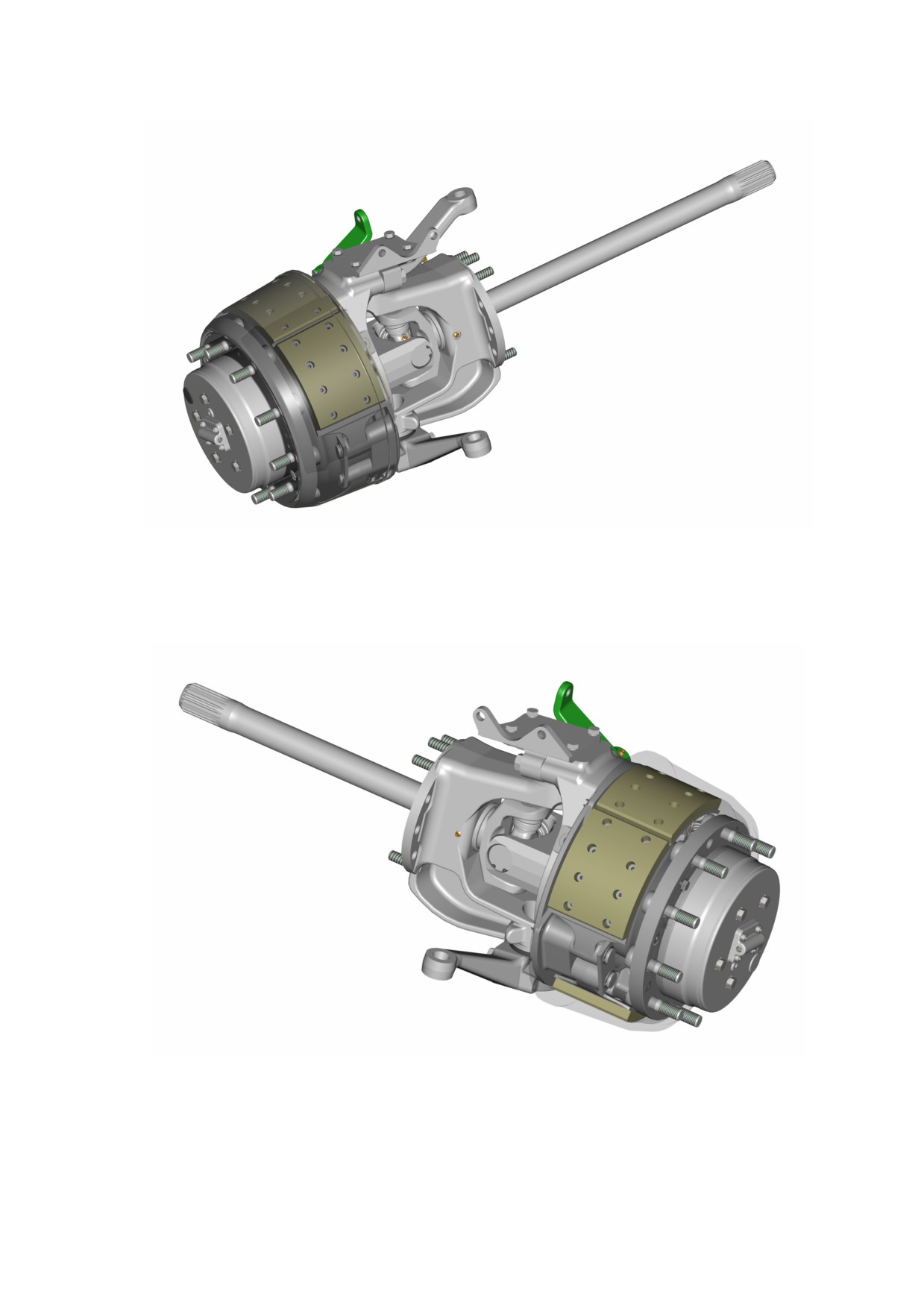

Колесно-ступичная группа
передняя левая 635-03.00.00
Колесно-ступичная группа
передняя правая 635-02.00.00
- 31 -

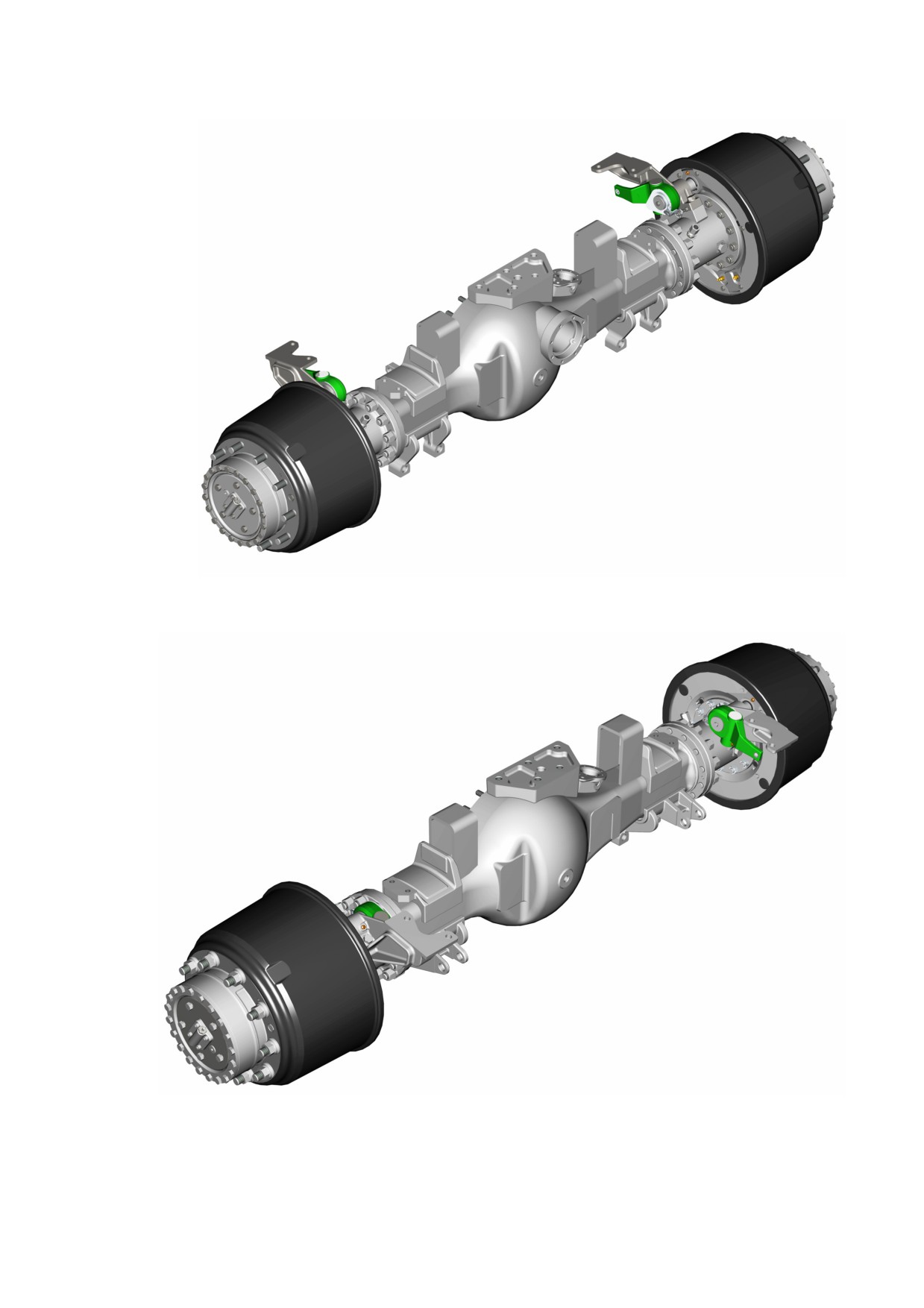

Мост средний двигательный подкачки воздуха
637.1-00.00.00
Мост задний двигательный подкачки воздуха
638.1-00.00.00
- 32 -























///////////////////////////////////////
