АВТОМОБИЛЬ “КАМАЗ” 6522 и 65225. КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ ПЕРЕДНЕГО ПЕРВОГО И ВТОРОГО, СРЕДНЕГО И ЗАДНЕГО ВЕДУЩИХ МОСТОВ “МАДАРА” - 2008 год
ВВЕДЕНИЕ

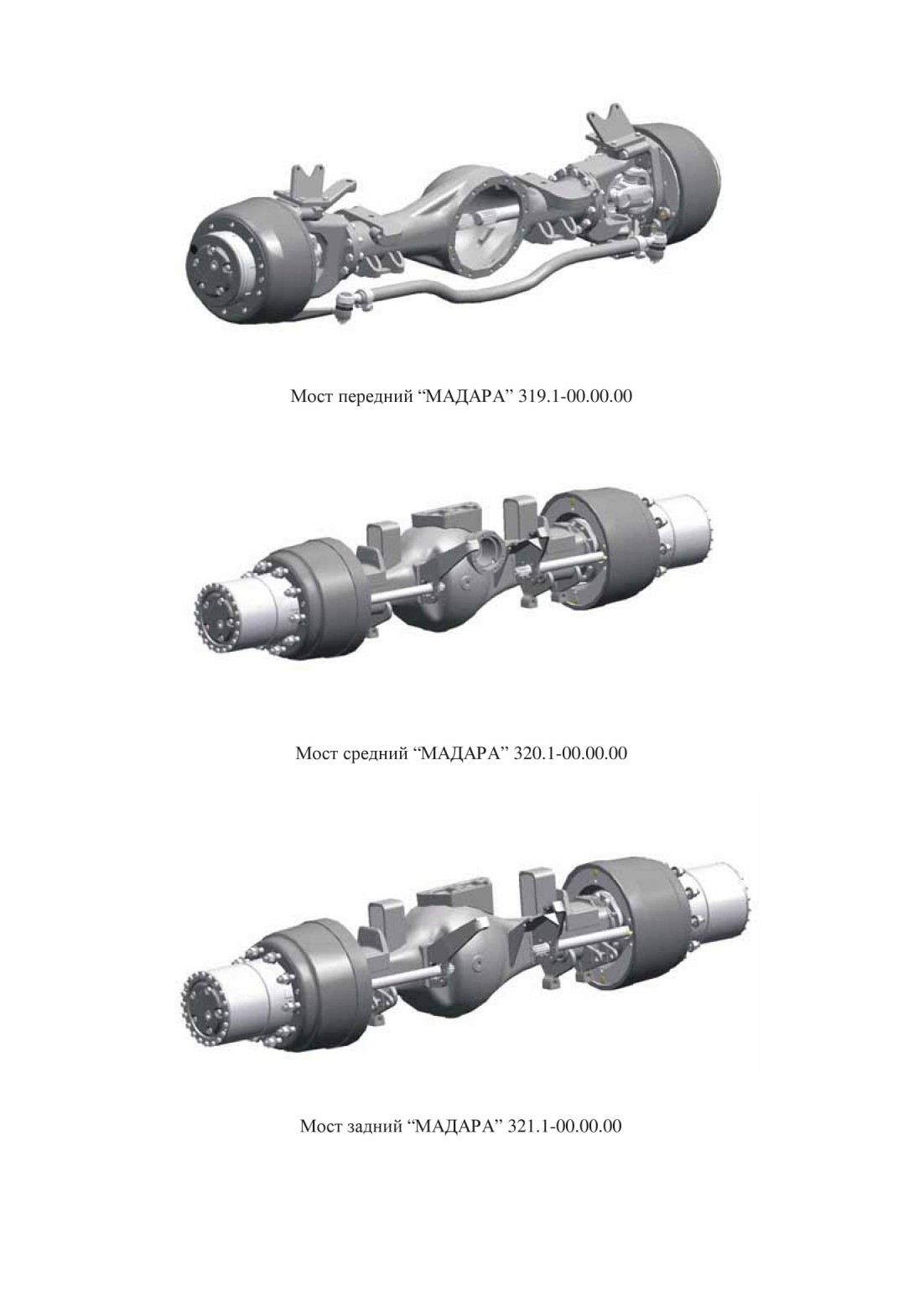

Настоящий каталог содержит развернутые иллюстрации деталей переднего, среднего и
заднего моста «Мадара» для грузовых автомобилей КамАЗ 6522, 65225
сгруппированных по конструктивным и функциональным признакам.
Каталог является справочным техническим пособием при изучении конструкции
мостов, составлении заявок на запасные части, а также может служить пособием при
разборке и сборке узлов.
В каталоге включены все узлы и детали мостов.
Номенклатура деталей, включенных в каталог, значительно шире номенклатуры
деталей подлежащих поставки в запасные части.
Каталог предназначен для организаций эксплуатирующих автомобили КамАЗ серии 6522
с последующим обслуживанием передних, средних и задних ведущих мостов «Мадара».
Надеемся на долгое сотрудничество, гарантируем ответственность и качество
поставок.
ПРАВИЛА ПОЛЬЗОВАНИЯ КАТАЛОГОМ
Все узлы и детали объединены в группы и подгруппы по функциональному признаку.
Крепежные детали указаны в тексте непосредственно после деталей, которые они
крепят.
При заказе запасных частей необходимо указывать наименование и полный номер
детали, как он написан в каталоге.

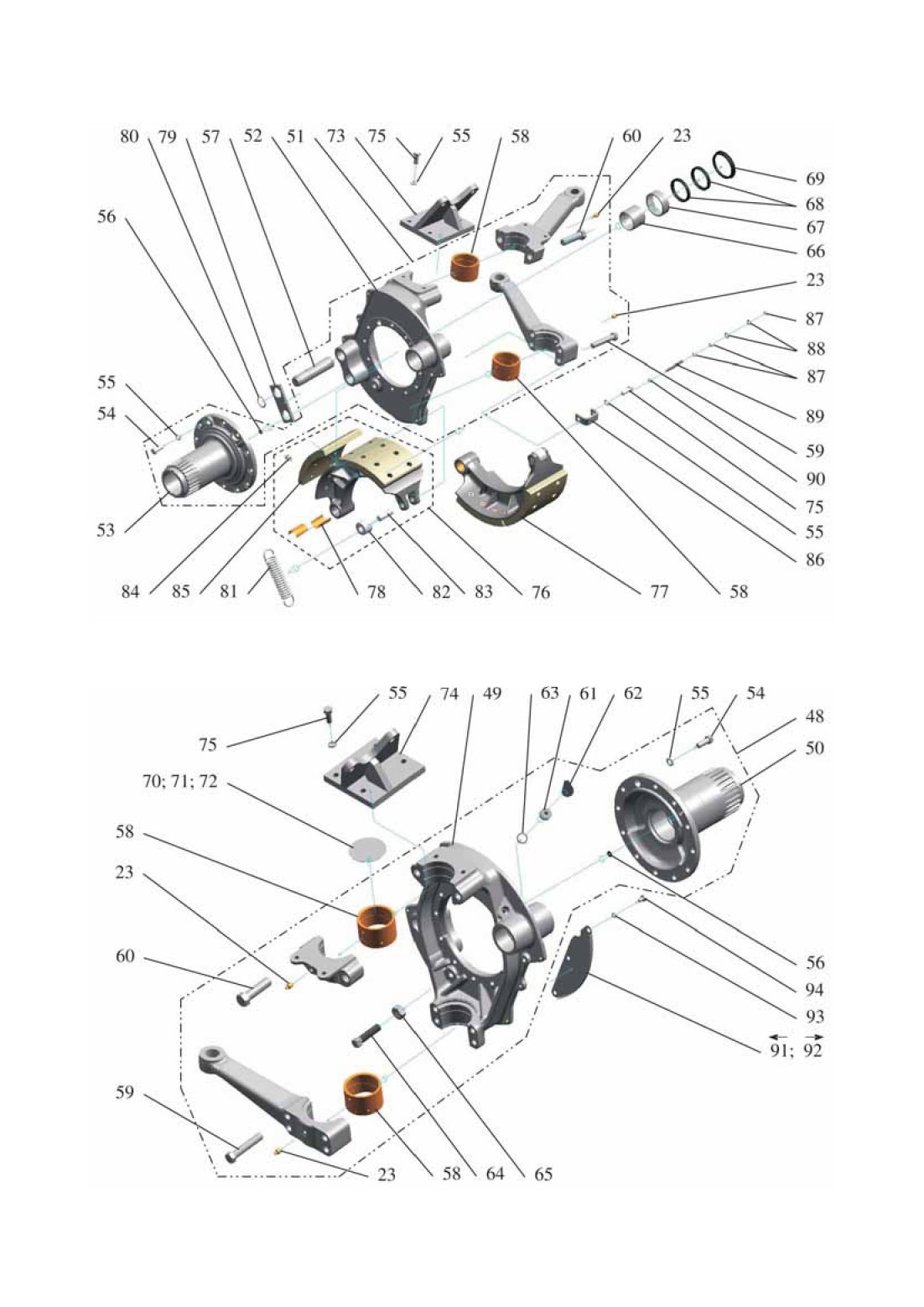

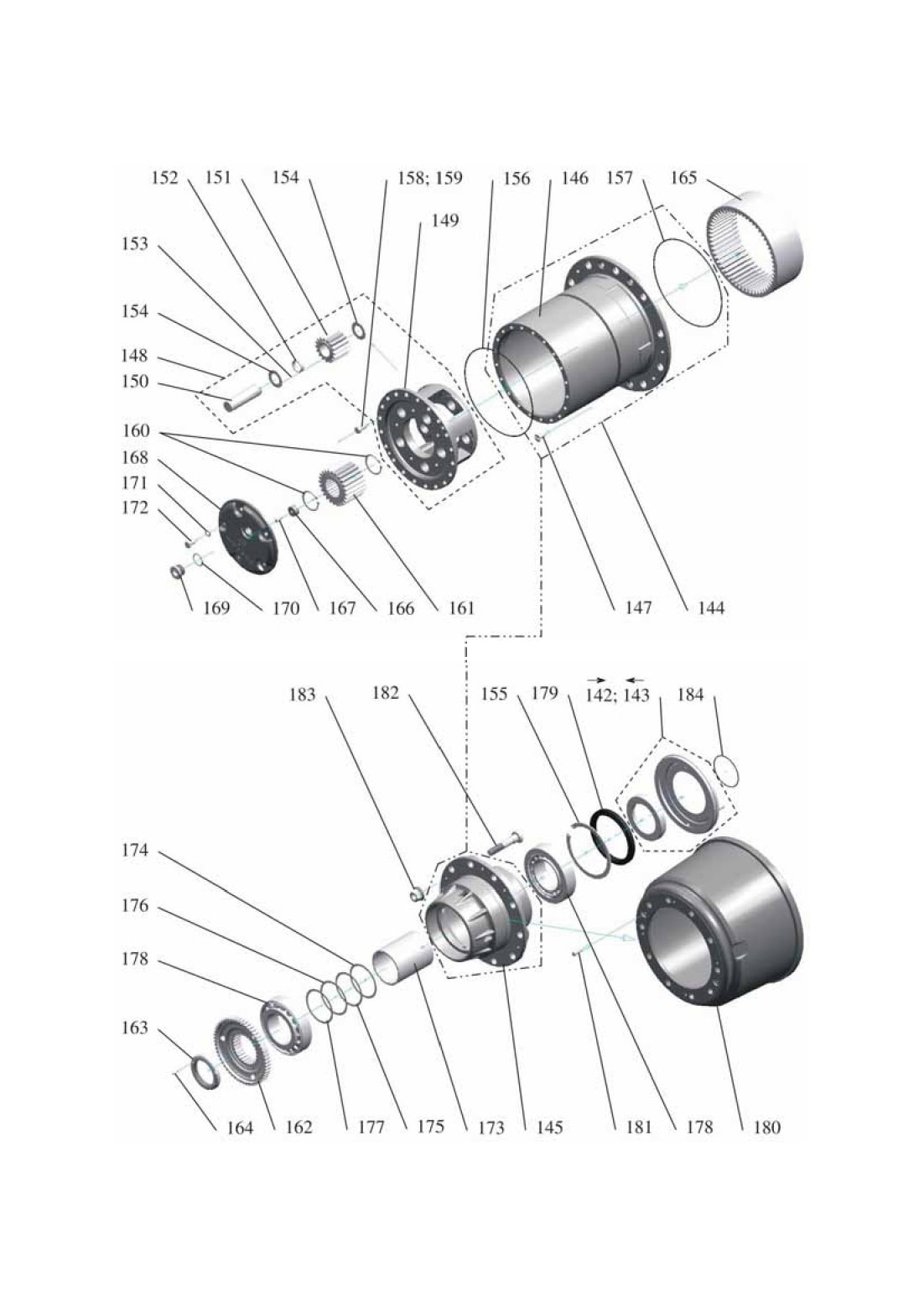

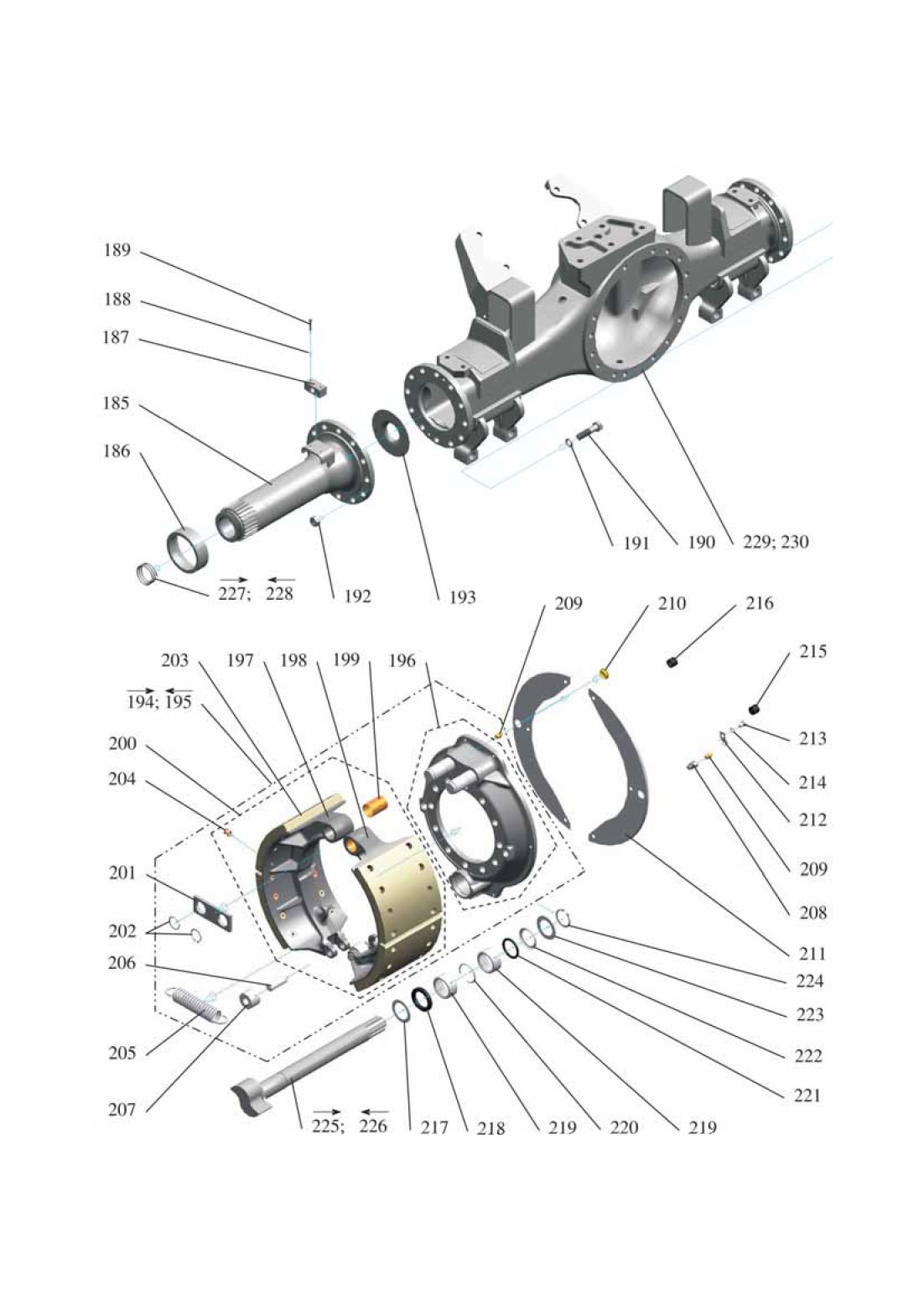

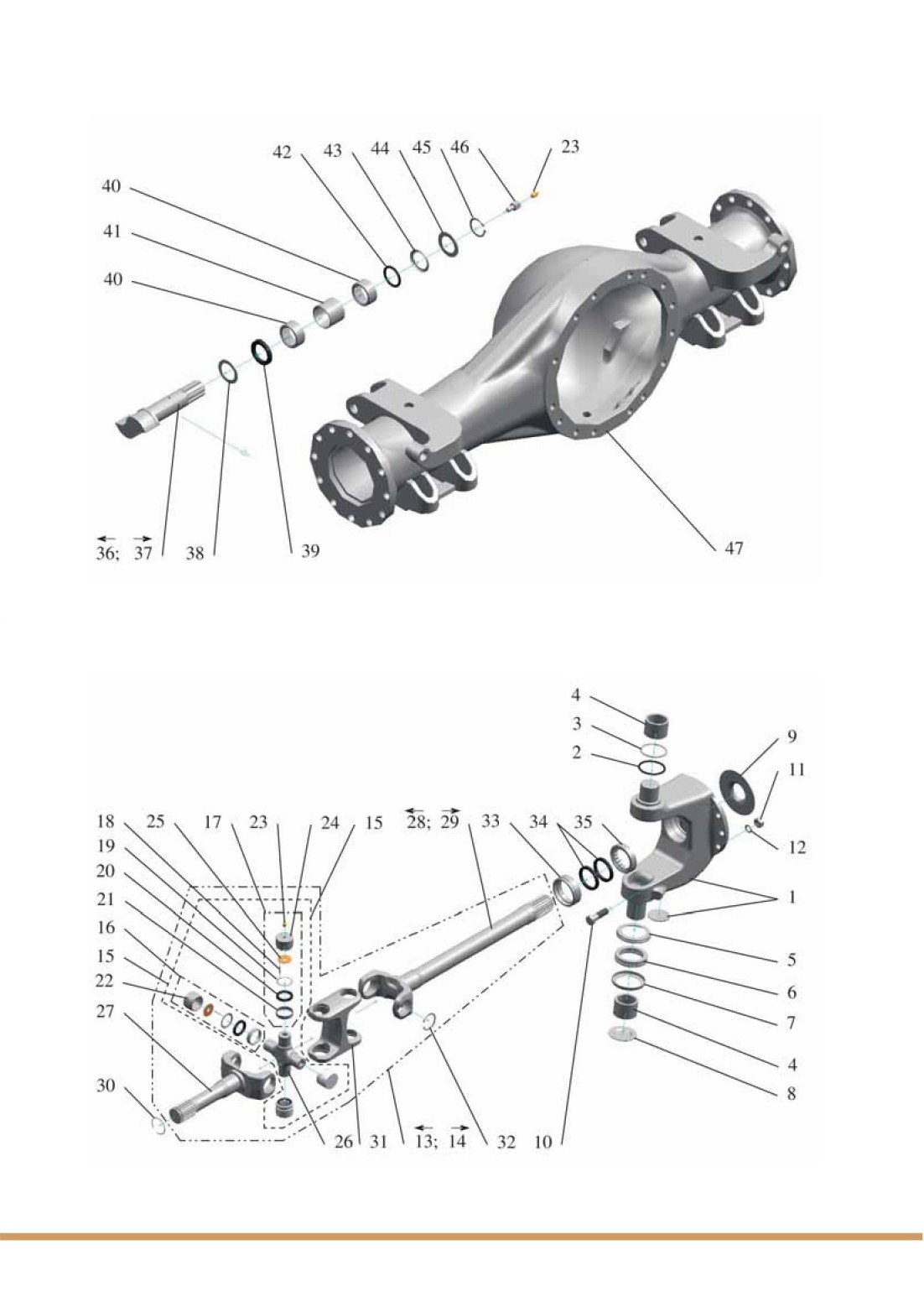

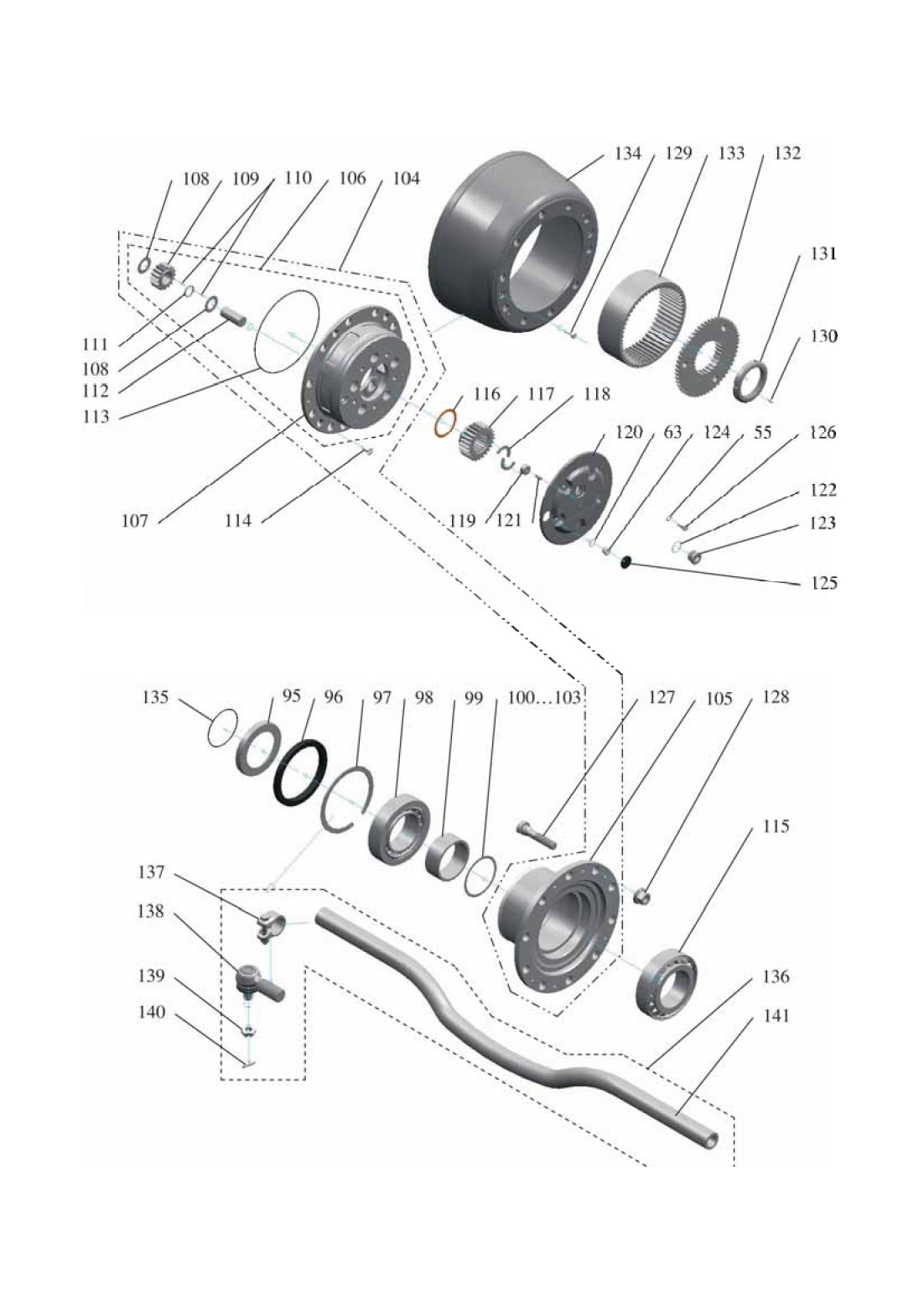

Каталог снабжен иллюстрациями, на которых детали изображены в изометрии. Чтобы
найти номер нужной детали, следует по ее функциональной принадлежности
определить, к какой подгруппе она относится.
На рисунке, относящемся к данной группе или подгруппе, найти деталь (по внешнему
виду и месту ее расположения в узле), а затем по номеру рисунка и номеру позиции
найти строку в таблице, где помещены данные детали.
Каталог составлен по технической документации, действующей с 1 сентября 2005
года.
