Двигатели ТМЗ. Каталог деталей и сборочных единиц (2007 год) - часть 4

№ поз.

Обозначение

Наименование

8486.10-  02

8486.10-  03

—

8486.1605010-10

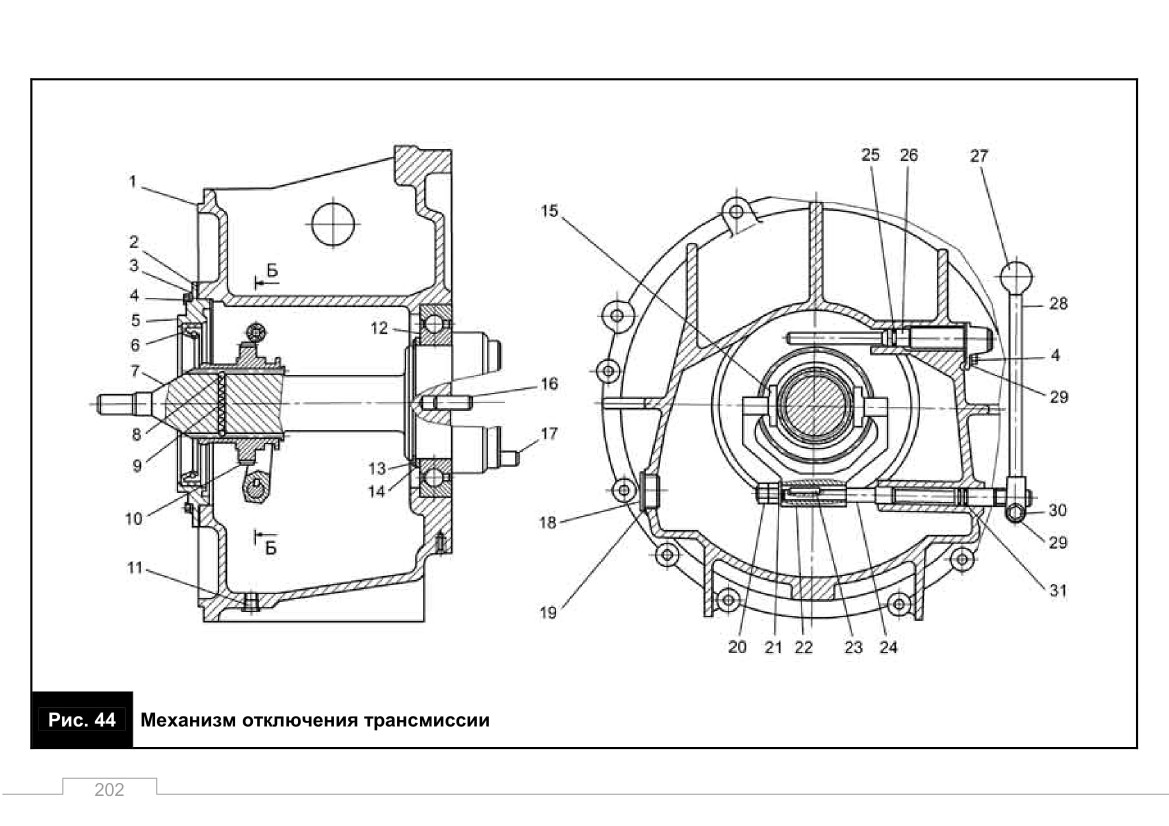

Механизм отключения трансмиссии в сборе

1

1

8486.1605050-10

Корпус

1

2

8486.1605058

Прокладка крышки

1

3

8486.1605059

Шайба стопорная

8

4

201497-П29

Болт М10x25

10

5

8486.1605055

Крышка

1

6

8486.1605030

Манжета с пружиной

1

—

8486.1605015-10

Вал с муфтой и подшипником

1

7

8486.1605020-10

Вал

1

8

46 9118 5560

Шарик Б7.938-100

2

9

8486.1605025-10

Пружина

1

10

8486.1605022-10

Полумуфта ведомая

1

11

316121-П29

Пробка КГ 1/4"

1

12

46 1214 347601

Подшипник 228

1

13

8486.1605024

Кольцо

1

14

8486.1605023

Кольцо

1

15

8486.1605071

Сухарь

2

16

8486.1605050

Штифт 020x40

2

17

8486.1605160

Штифт 018x55

1

18

316162-П2

Пробка М42х2

1

19

312659-П

Шайба 43

1

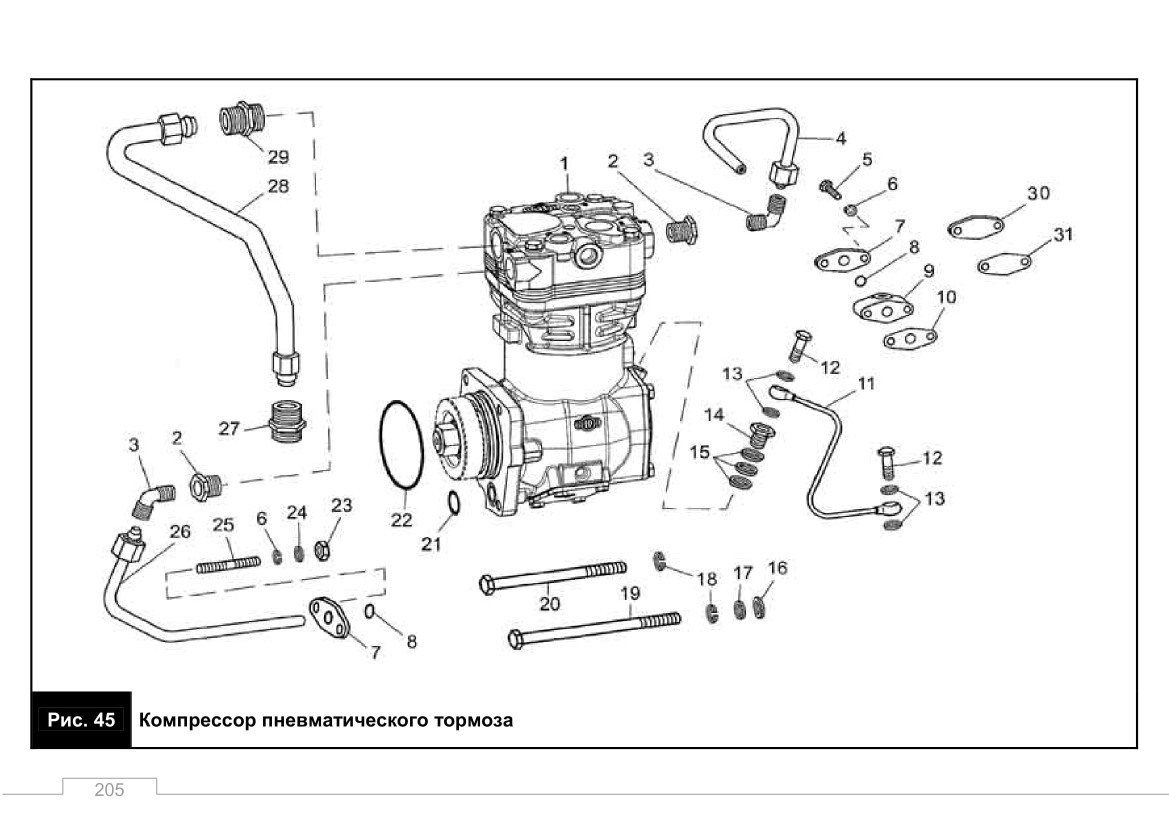

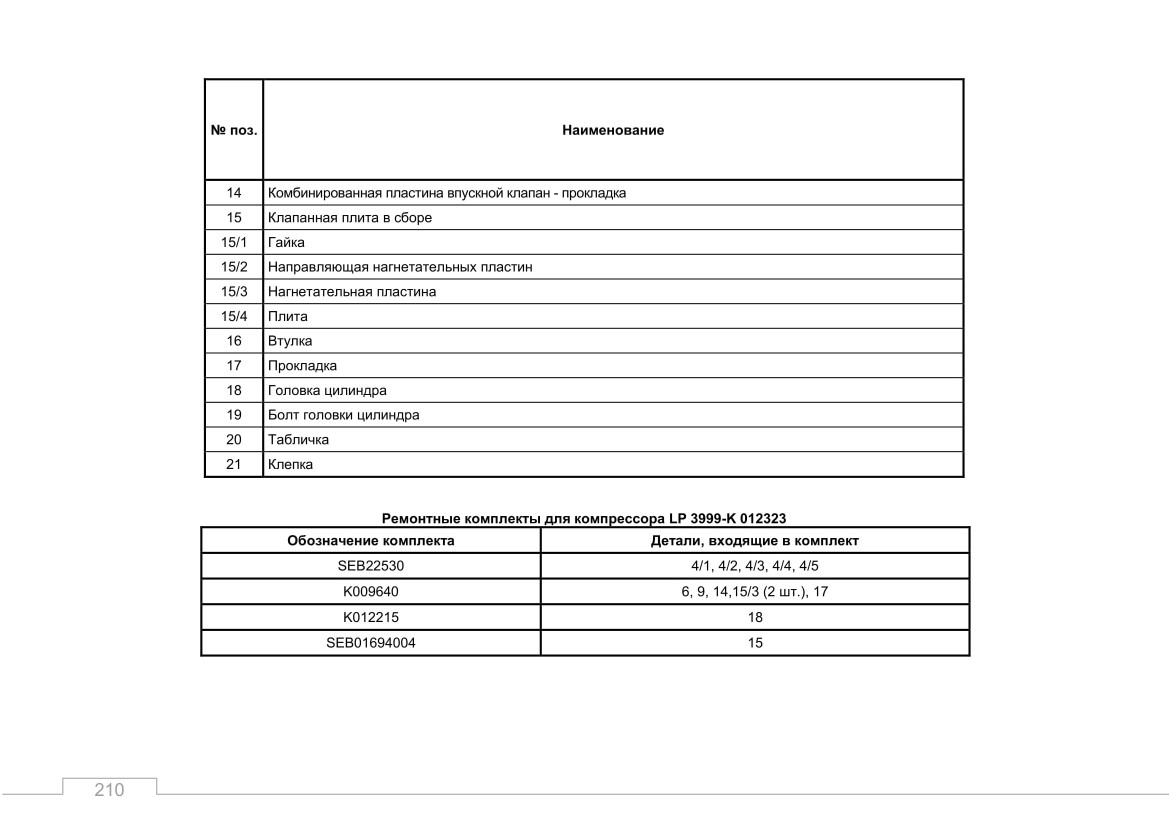

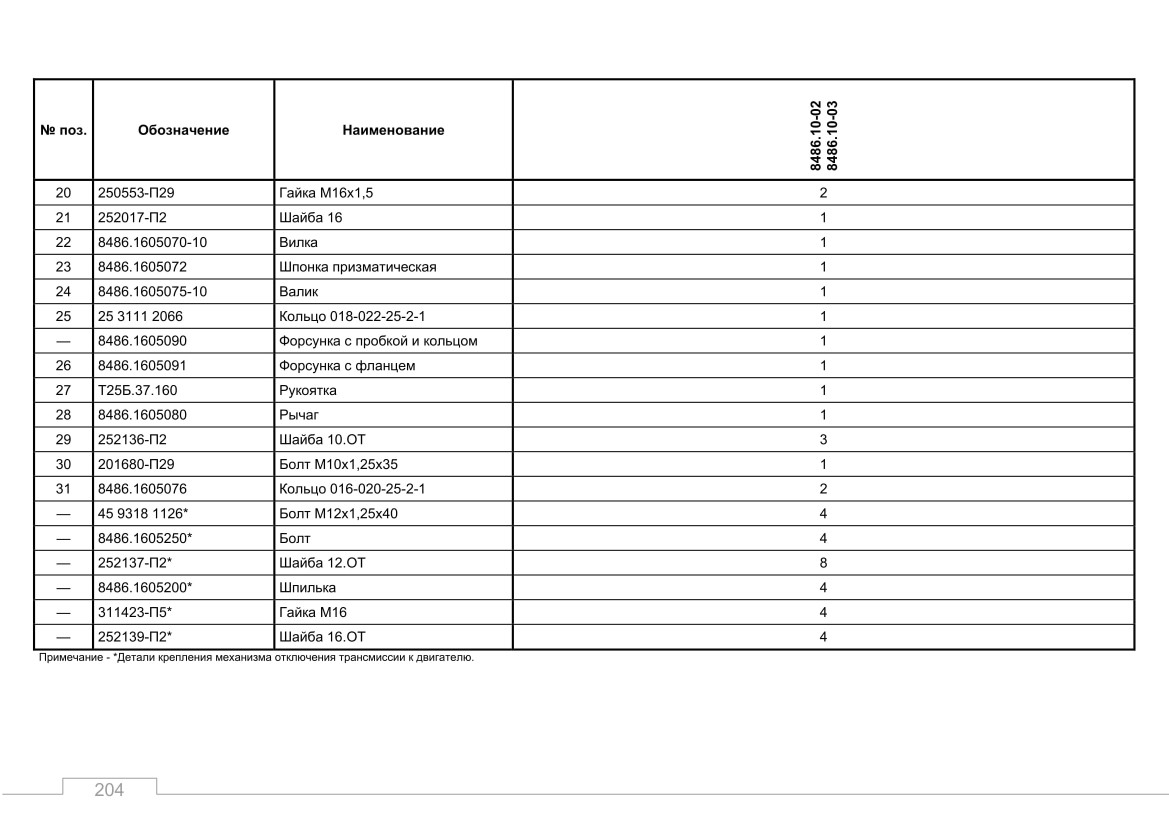

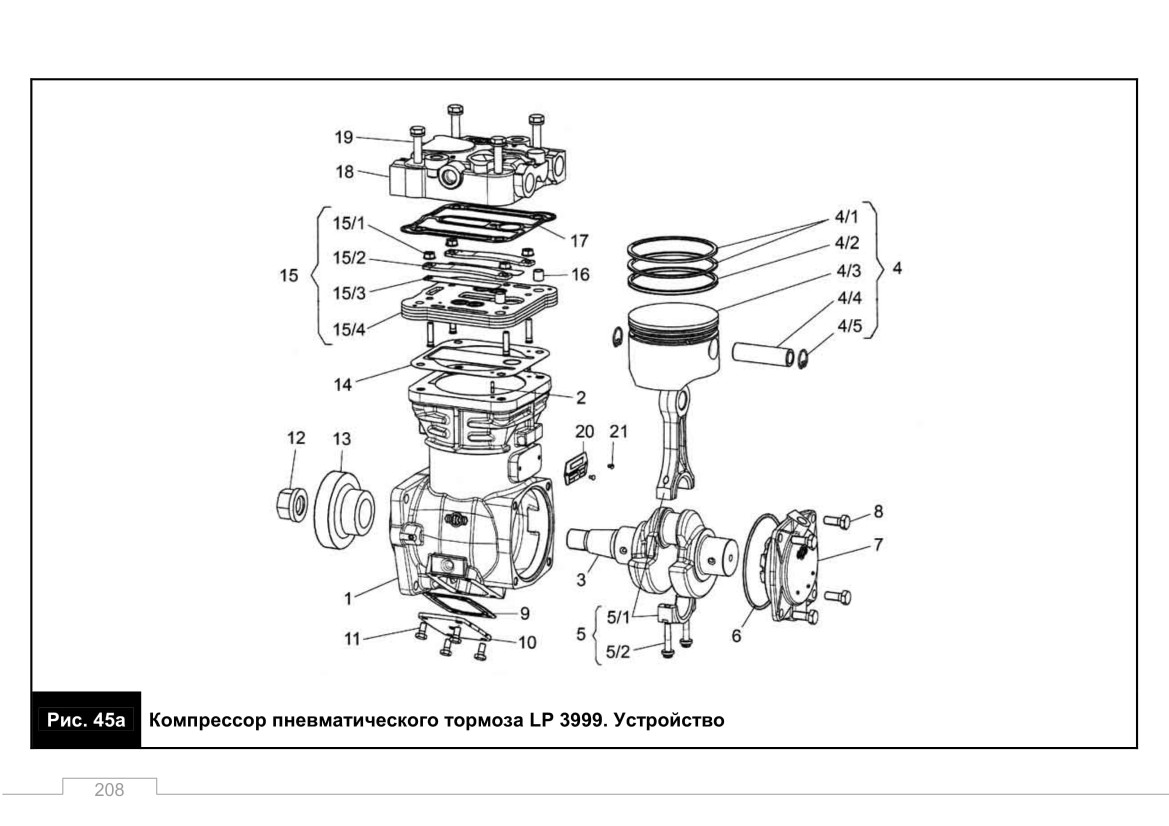

№ поз.

Наименование

1

Картер цилиндра

2

Штифт

3

Коленчатый вал

4

Поршень в сборе

4/1

Поршневое кольцо

4/2

Поршневое кольцо

4/3

Поршневое кольцо

4/4

Палец шатуна

4/5

Стопорное кольцо

5

Шатун в сборе

5/1

Крышка шатуна

5/2

Крышка шатуна

6

Кольцо

7

Крышка подшипника

8

Болт

9

Прокладка нижней крышки

10

Нижняя крышка

11

Болт

12

Гайка

13

Шестерня
