Программирование брелоков-передатчиков FAAC (система кодирования SLH)

2. Примерно через 5 секунд, соответствующий нажатой кнопке светодиод (DL11 или DL12) начнёт

медленно мигать на протяжении 20 секунд.

3. Отпустите кнопку.

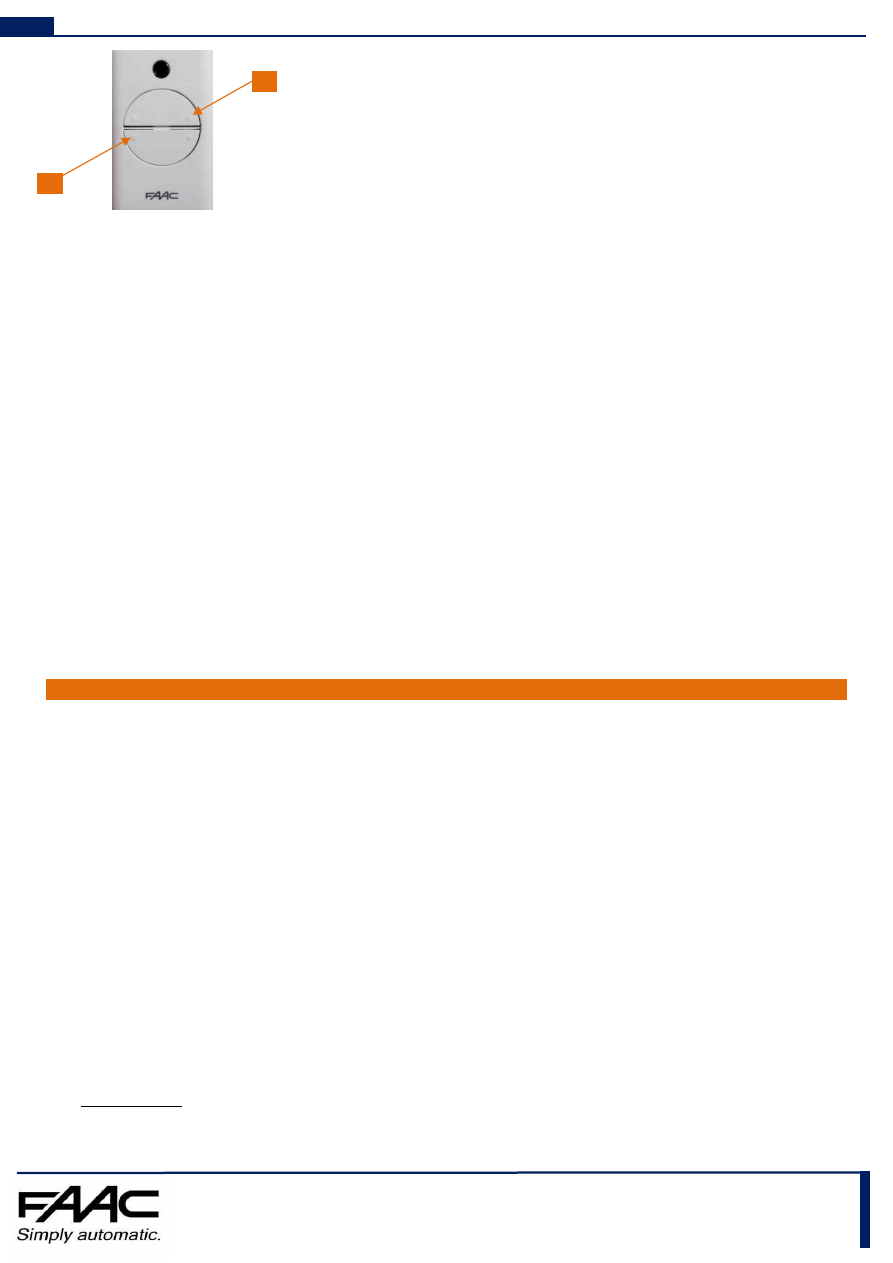

4. На брелоке одновременно нажмите и удерживайте в нажатом состоянии кнопки P1 и P2.

5. Светодиод на брелоке начнет мигать.

6. Отпустите обе кнопки.

7. Пока мигает светодиод DL11/DL12 и, пока мигает светодиод на брелоке, нажмите и

удерживайте нажатой кнопку на брелоке, код которой необходимо запомнить. Светодиод на

брелоке при этом будет непрерывно светиться.

8. Соответствующий светодиод на плате управления (DL11 или DL12) загорится постоянным

светом на 1 секунду, после чего погаснет, уведомляя тем самым о том, что сохранение

завершено.

9. Отпустите кнопку на брелоке.

10. Нажмите два раза подряд кнопку на брелоке, код которой был сохранён.

Привод выполнит

цикл открытия.

!!! Убедитесь, что в этот момент времени на пути движения створок нет никаких помех !!!

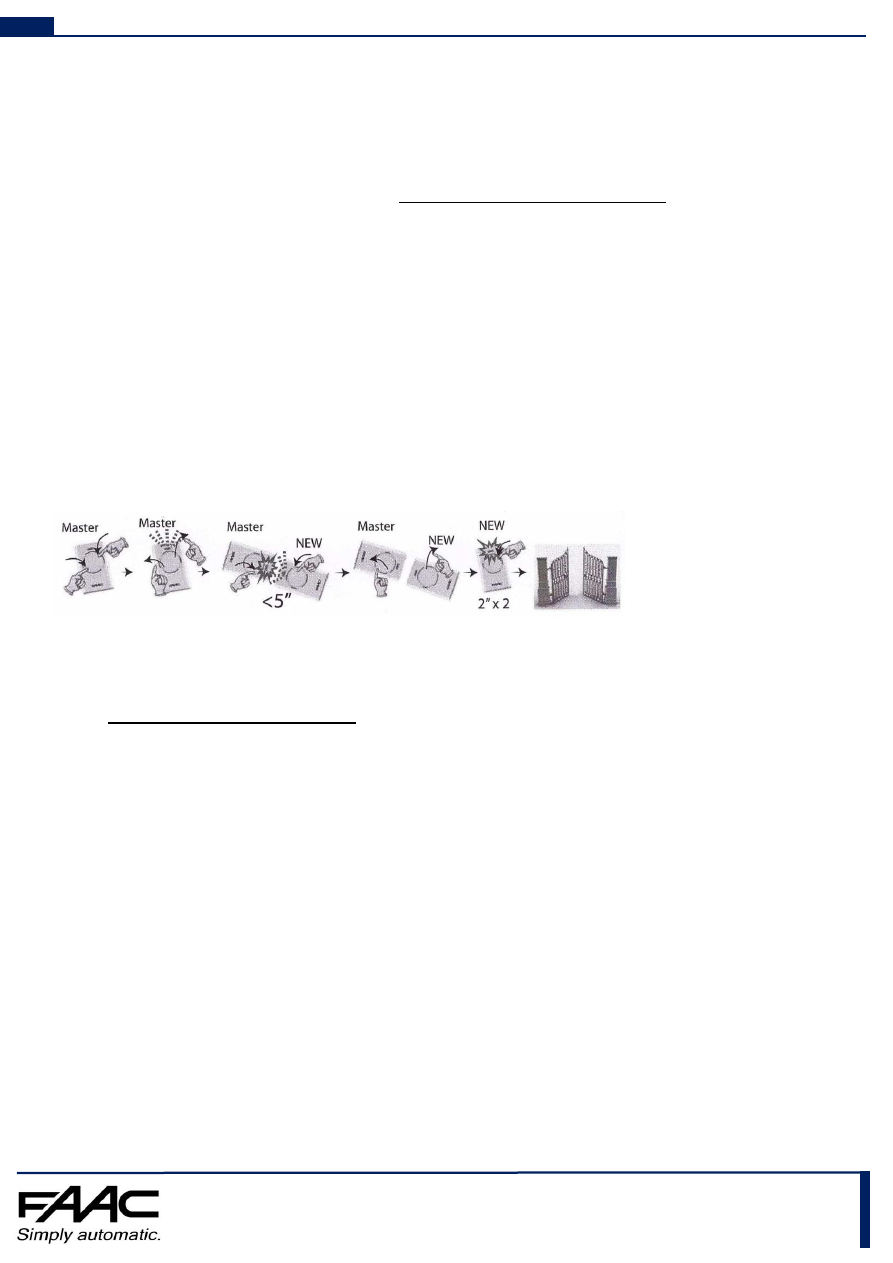

Для активации других брелоков, необходимо перенести системный код уже добавленной кнопки

брелока во все другие брелоки, которые предполагается использовать. Используйте следующую

процедуру:



На брелоке, код которого уже был сохранён в памяти, нажмите одновременно кнопки P1 и P2.



Светодиод брелока начнет мигать.



Отпустите обе кнопки.



Пока светодиод брелока мигает, нажмите и удерживайте нажатой кнопку, код которой надо

передать в другой брелок. Светодиод на брелоке загорится постоянным светом.



Поднесите добавляемый брелок, нажмите и удерживайте нажатой кнопку, которой надо

назначить передаваемый код. Отпустите кнопку только после того, как светодиод вспыхнет

дважды, указывая на то, что код успешно сохранён.



Нажмите два раза подряд кнопку на брелоке, для которой системный код был только что

скопирован. Привод выполнит цикл открытия.

!!! Убедитесь, что в этот момент времени на пути движения створок нет никаких помех !!!

2. Удаление всех кодов из памяти платы управления.

!!! Данная процедура необратима. Все радио коды (Open A и Open B/Close) будут удалены !!!



Нажмите и удерживайте нажатой кнопку -/R2.



Примерно через 5 секунд, светодиод DL12 начнёт медленно мигать; ещё через 5 секунд

медленного мигания и удерживания кнопки, оба светодиода DL11 и DL12 начнут мигать часто

(удаление началось).



Светодиоды DL11 и DL12 загорятся постоянным светом, подтверждая завершение процедуры

очистки.



Отпустите кнопку -/R2. Светодиоды DL11 и DL12 погаснут.

Программирование брелоков-передатчиков FAAC (система кодирования SLH)

Плата управления E600 / E1000 / E700HS

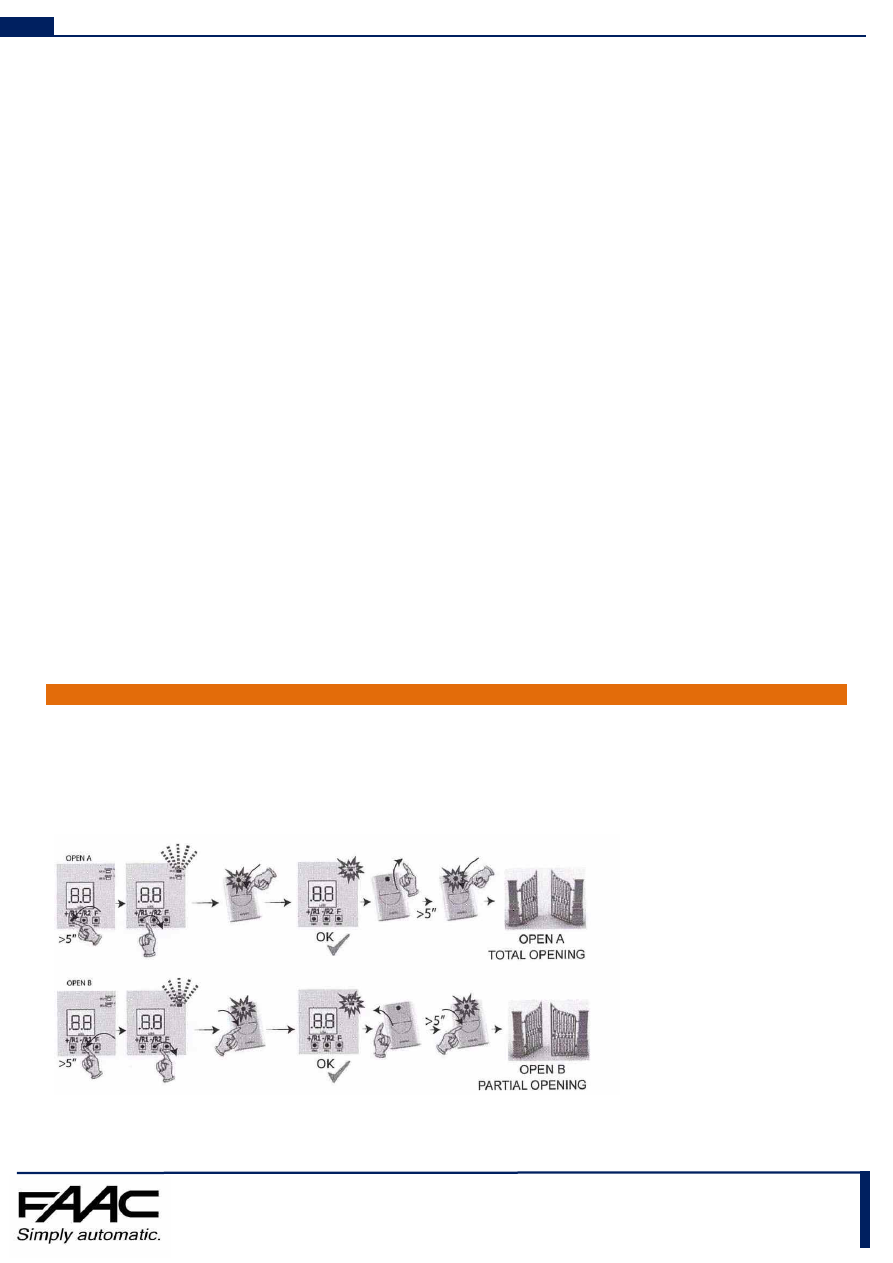

1. Добавление кодов брелоков SLH в память платы управления.

Внимание: Максимальное количество кодов OPEN A и OPEN B (в сумме), которое можно сохранить в

памяти платы управления, равно 250.

1. На брелоке одновременно нажмите и удерживайте в нажатом состоянии кнопки P1 и P2.

2. Светодиод на брелоке начнет мигать.

3. Отпустите обе кнопки.

4. На плате управления нажмите на одну секунду либо кнопку Open A (для сохранения команды

“полное открытие”), либо кнопку Open B (для сохранения команды “частичное открытие”).

5. Соответствующий нажатой кнопке светодиод будет медленно мигать в течение 5 секунд.

6. В течение этих 5 секунд и, пока мигает светодиод на брелоке, нажмите и удерживайте нажатой

кнопку на брелоке, код которой необходимо запомнить. Светодиод на брелоке при этом будет

непрерывно светиться.

7. Светодиод на плате управления загорится постоянным светом на 1 секунду, после чего

погаснет, уведомляя тем самым о том, что сохранение завершено.

8. Отпустите кнопку на брелоке.

9. Нажмите два раза подряд кнопку на брелоке, код которой был сохранён.

Привод выполнит

цикл открытия.

!!! Убедитесь, что в этот момент времени нет никаких помех для движения ворот!!!

Для активации других брелоков, необходимо перенести системный код уже добавленной кнопки

брелока во все другие брелоки, которые предполагается использовать. Используйте следующую

процедуру:



На брелоке, код которого уже был сохранён в памяти, нажмите одновременно кнопки P1 и P2.



Светодиод брелока начнет мигать.



Отпустите обе кнопки.



Пока светодиод брелока мигает, нажмите и удерживайте нажатой кнопку, код которой надо

передать в другой брелок. Светодиод на брелоке загорится постоянным светом.



Поднесите добавляемый брелок, нажмите и удерживайте нажатой кнопку, которой надо

назначить передаваемый код. Отпустите кнопку только после того, как светодиод вспыхнет

дважды, указывая на то, что код успешно сохранён.



Нажмите два раза подряд кнопку на брелоке, для которой системный код был только что

скопирован. Привод выполнит цикл открытия.

!!! Убедитесь, что в этот момент времени нет никаких помех для движения ворот!!!

2. Удаление всех кодов из памяти платы управления.

!!! Данная процедура носит необратимый характер. Все радио коды (Open A и Open B) будут удалены !!!



Нажмите кнопку Open A или Open B и удерживайте её нажатой в течение 10 секунд.



Светодиод, соответствующий нажатой кнопке, будет мигать с определённой частотой первые 5

секунд и с увеличенной частотой последующие 5 секунд.



Оба светодиода загорятся постоянным светом на 2 секунды и погаснут, подтверждая

завершение процедуры очистки.



Отпустите нажатую кнопку в момент, когда оба светодиода светятся.

Программирование брелоков-передатчиков FAAC (система кодирования SLH)

Плата управления E720 / E721

1. Добавление кодов брелоков SLH в память платы управления.

Внимание: Максимальное количество кодов OPEN A и OPEN B (в сумме), которое можно сохранить в

памяти платы управления, равно 256.

1. На брелоке одновременно нажмите и удерживайте в нажатом состоянии кнопки P1 и P2.

2. Светодиод на брелоке начнет мигать.

3. Отпустите обе кнопки.

4. На плате управления нажмите на кнопку + (SW3) для сохранения команды Open A (полное

открытие) или на кнопку - (SW2) для сохранения команды Open B (частичное открытие). Не

отпуская нажатую кнопку, нажмите также на кнопку SETUP (SW4). Соответствующий нажатой

кнопке светодиод будет медленно мигать в течение 5 секунд.

5. Отпустите обе кнопки на плате.

6. В течение этих 5 секунд и, пока мигает светодиод на брелоке, нажмите и удерживайте нажатой

кнопку на брелоке, код которой необходимо запомнить. Светодиод на брелоке при этом будет

непрерывно светиться.

7. Соответствующий светодиод на плате управления загорится постоянным светом на 2 секунды,

после чего погаснет, уведомляя тем самым о том, что сохранение завершено.

8. Отпустите кнопку на брелоке.

9. Нажмите два раза подряд кнопку на брелоке, код которой был сохранён.

Привод выполнит

цикл открытия.

!!! Убедитесь, что в этот момент времени нет никаких помех для движения ворот!!!

Для активации других брелоков, необходимо перенести системный код уже добавленной кнопки

брелока во все другие брелоки, которые предполагается использовать. Используйте следующую

процедуру:



На брелоке, код которого уже был сохранён в памяти, нажмите одновременно кнопки P1 и P2.



Светодиод брелока начнет мигать.



Отпустите обе кнопки.



Пока светодиод брелока мигает, нажмите и удерживайте нажатой кнопку, код которой надо

передать в другой брелок. Светодиод на брелоке загорится постоянным светом.



Поднесите добавляемый брелок, нажмите и удерживайте нажатой кнопку, которой надо

назначить передаваемый код. Отпустите кнопку только после того, как светодиод вспыхнет

дважды, указывая на то, что код успешно сохранён.



Нажмите два раза подряд кнопку на брелоке, для которой системный код был только что

скопирован. Привод выполнит цикл открытия.

!!! Убедитесь, что в этот момент времени нет никаких помех для движения ворот!!!

2. Удаление всех кодов из памяти платы управления.

!!! Данная процедура носит необратимый характер. Все радио коды (Open A и Open B), будут удалены !!!



Нажмите одновременно кнопки + (SW3) и - (SW2), затем на 1 секунду нажмите кнопку SETUP

(SW4). Удерживайте первые две кнопки нажатыми в течение 10 секунд.



Два светодиода (Radio 1 и Radio 2) будут часто мигать в течение 10 секунд, поcле чего

загорятся постоянным светом на 2 секунды и погаснут, подтверждая завершение процедуры

очистки.



Отпустите обе кнопки.

Программирование

режима калитки

(OPEN B) при использовании 2-х канальных приёмников RP2 868 SLH

Для программирования режима "калитки" (либо режим "пешеходного прохода") на приводах, которые для

радиоуправления оборудуются приёмниками серии RP, необходимо выполнить следующее:

На

двух-канальном приёмнике активировать 2-й канал, для этого необходимо переставить джампер в

позицию ВКЛ (см. Рис.)

RP2

868

SW1

SW2

COM

NC
NO

CH1

CH2

OPEN B

ВЫКЛ

OPEN B

ВКЛ

. На брелоке одновременно нажмите и удерживайте в нажатом состоянии кнопки P1 и P2.

. Светодиод на брелоке начнет мигать.

. Отпустите обе кнопки.

. На плате RP нажмите на кнопку обучения

SW2

и удерживайте её в нажатом состоянии: светодиод

должен мигать.

. Пока мигает светодиод на брелоке, нажмите и удерживайте нажатой кнопку на брелоке, код

которой необходимо запомнить

для режима "калитка"

. Светодиод на брелоке при этом будет

непрерывно светиться.

. Перед тем, как отпустить кнопку обучения на плате RP, убедитесь, что светодиод на плате

загорелся постоянным светом на 2 секунды, уведомляя тем самым о том, что сохранение

завершено.

. Отпустите кнопку на брелоке.

. Нажмите два раза подряд (в течение 5 секунд) кнопку на брелоке, код которой был сохранён.

Программирование брелоков-передатчиков FAAC (система кодирования RC)

Введение

За многолетнюю историю развития систем автоматизации FAAC, её

подсистема радиоуправления также претерпела серьёзные изменения.
Основной движущей силой модификаций всегда являлось повышение
уровня безопасности. Используемые на текущий момент времени системы
кодирования не дают возможности, в частности, использовать
перехваченный сигнал управления для повторной активации автоматики.

Также практически исключается возможность клонирования передатчиков.
Существует два типа радиоприёмников FAAC: внутренние (которые устанавливаются в специальный
разъём на плате управления автоматикой) и внешние. В данной инструкции рассматривается вопрос
с программированием радиокодов при использовании внутренних радиоприёмников, которые, в свою
очередь, также бывают двух видов:



Платы типа RP позволяют принимать и декодировать сигнал с передатчиков только той же
самой частоты и системы кодирования (LC/RC, SLH/SLH LR), что и плата радиоприёмника.
Коды сохраняются в памяти самой платы радиоприёмника.



Система OMNIDEC позволяет декодировать радиосигналы практически всех систем
кодирования, которые когда-либо применялись в устройствах FAAC (DS, LC/RC, SLH/SLH LR).
Коды сохраняются в памяти платы управления, в которую устанавливается радиоприёмник
XF433 (

для передатчиков 433МГц).

Платы управления FAAC предоставляют либо интерфейс для подключения радиоприёмника типа
RP,

либо радиоприёмника типа XF, либо любого из них по выбору пользователя. При установке

платы RP, способ занесения в память кодов управления одинаков для всех плат управления. При
использовании модуля XF, последовательность действий для занесения кодов в память зависит от
конкретной модели платы управления.

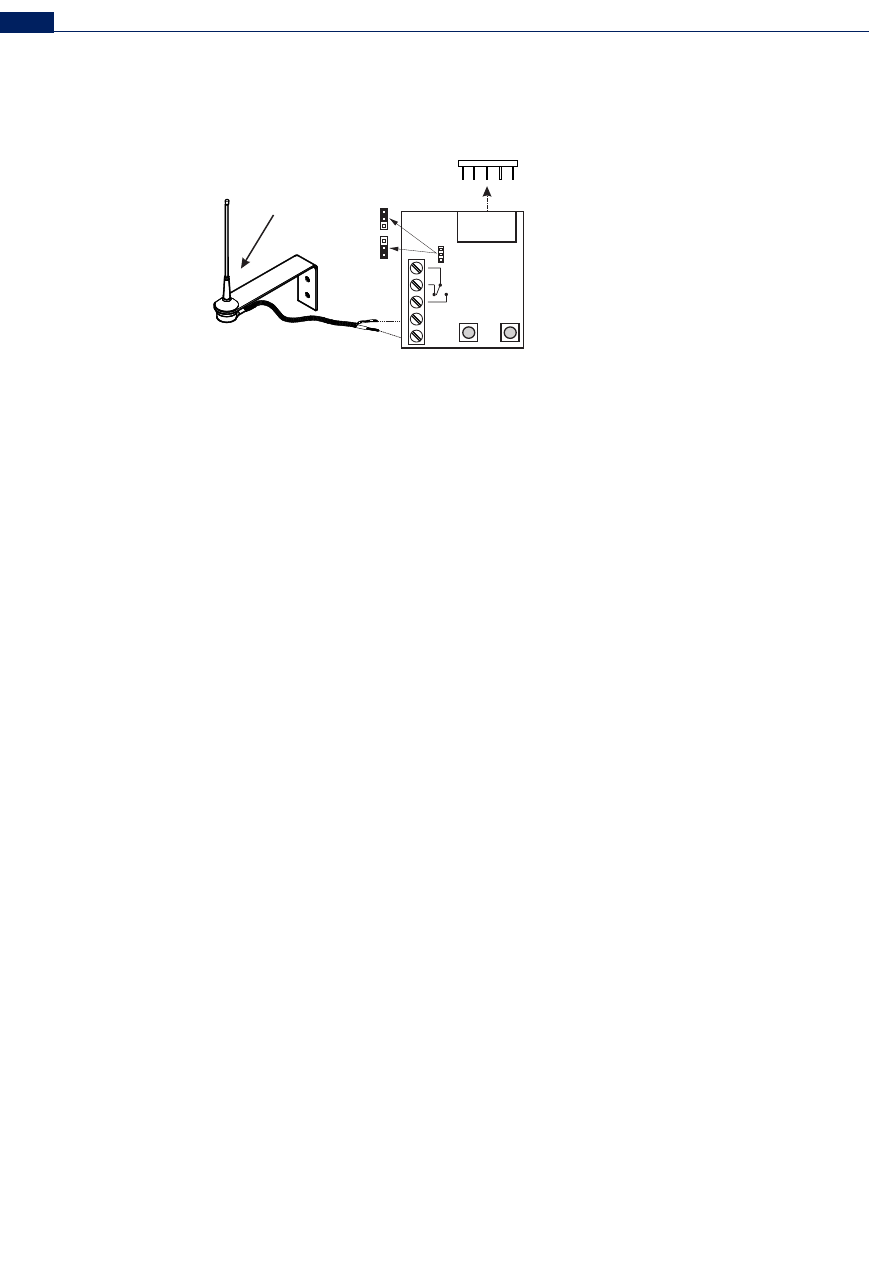

Радиоприёмник RPE 433

Добавление кодов брелоков RC в память радиоприёмника RPE 433.

Внимание: Максимальное количество кодов, которое можно сохранить в памяти платы RPE, равно 256

Для перевода радиоприёмника в режим обучения, нажмите на плате RPE на кнопку SW1,
светодиод загорится постоянным светом.

В течение 10 секунд, нажмите и удерживайте нажатой в течение 1 секунды кнопку на брелоке,
код которой необходимо запомнить.

Светодиод на плате должен мигнуть, уведомляя тем самым о том, что обучение прошло
успешно.

Последующие 10 секунд после того, как код запомнен, плата радиоприёмника будет
оставаться в режиме обучения (светодиод на плате горит постоянным светом). Это позволяет
запомнить дополнительные передатчики в случае такой необходимости.

Плата радиоприёмника автоматически выйдет из режима обучения (светодиод погаснет) через
10 секунд после запоминания последнего передатчика. Если необходимо выйти из режима
обучения быстрее, просто нажмите на кнопку SW1.

Примечание:
Приёмник не будет реагировать на радиокоманды управления до тех пор, пока находится в
режиме обучения!

Программирование брелоков-передатчиков FAAC (система кодирования RC)

2. Добавление дополнительных передатчиков

(процедура актуальна ТОЛЬКО вблизи приёмника)

Дополнительные брелоки могут быть запомнены аналогично тому, как описано в предыдущем пункте.
Помимо этого, есть возможность добавления брелоков в память радиоприёмника без необходимости
нажимать кнопку на самой плате (дистанционное добавление).

Используйте следующую процедуру:



На брелоке, код которого уже был сохранён в памяти радиоприёмника, нажмите одновременно
(минимум на 5 секунд) кнопки P1 и P2.



В течение 10 секунд нажмите кнопку на брелоке, код которой уже запомнен в радиоприёмнике.



Радиоприёмник перейдёт в режим обучения.



Нажмите кнопку на добавляемом передатчике.

Примечание:
В случае если требуется запретить возможность дистанционного перевода радиоприёмника в
режим обучения, необходимо аккуратно перерезать перемычку LK1 на плате RPE.
После проведения этой процедуры, новые передатчики могут быть добавлены в память платы
радиоприёмника только с использованием кнопки SW1.

Удаление всех кодов из памяти платы радиоприёмника RPE.

Для очистки памяти нажмите и удерживайте нажатой кнопку SW1 до тех пор, пока светодиод на
плате радиоприёмника не начнёт мигать. Светодиод перестанет мигать по завершении процедуры
удаления всех кодов из памяти.

Плата управления E024S

Добавление кодов брелоков RC в память платы управления.

Внимание: Максимальное количество кодов OPEN A и OPEN B (в сумме), которое можно сохранить в
памяти платы управления, равно 250

Можно использовать передатчики и плату радиоприёмника только с частотой 433MHz.

На плате управления нажмите на кнопку LOGIC (SW3) для сохранения команды Open A
(полное открытие) или на кнопку SPEED (SW2) для сохранения команды Open B (частичное
открытие). Не отпуская нажатую кнопку, нажмите также на кнопку SETUP (SW1).
Соответствующий светодиод будет медленно мигать в течение 5 секунд.

Отпустите обе кнопки.

В течение 5 секунд (пока мигает светодиод), нажмите и удерживайте нажатой кнопку на
брелоке, код которой необходимо запомнить.

Светодиод на плате управления загорится постоянным светом на 1 секунду, уведомляя тем
самым о том, что сохранение завершено. Последующие 5 секунд светодиод снова будет
мигать. В течение этих 5 секунд аналогичным образом можно запомнить дополнительные
передатчики в случае такой необходимости.

По истечении 5 секунд светодиод гаснет, информируя о завершении процедуры.

Для добавления дополнительных передатчиков, повторите действия, начиная с пункта 1.

Программирование брелоков-передатчиков FAAC (система кодирования RC)

Дополнительные брелоки могут быть также добавлены дистанционным способом (используя один из
ранее добавленных брелоков и НЕ используя кнопки LOGIC-SPEED-SETUP на плате):



На брелоке, код которого уже был сохранён в памяти радиоприёмника, нажмите одновременно
кнопки P1 и P2 и удерживайте их в нажатом состоянии в течение 5 секунд.



Отпустите обе кнопки.



В течение 5 секунд нажмите кнопку на брелоке, код которой уже запомнен в радиоприёмнике.
Это включит режим обучения на выбранном канале.



Светодиод на плате, соответствующий выбранному каналу, будет мигать в течение 5 секунд.



Пока светодиод мигает, нажмите кнопку на брелоке, код которой надо добавить в память.



Светодиод на плате управления загорится постоянным светом на 2 секунды, уведомляя тем
самым о том, что сохранение завершено. Последующие 5 секунд светодиод снова будет
мигать. В течение этих 5 секунд аналогичным образом можно запомнить дополнительные
передатчики.

Удаление всех кодов из памяти платы управления.

Для удаления из памяти всех сохранённых радио кодов, нажмите на кнопку LOGIC (SW3) или
на кнопку SPEED (SW2) и, не отпуская её, нажмите также на кнопку SETUP (SW1).
Удерживайте кнопки нажатыми в течение 10 секунд.

Светодиод, соответствующий нажатой кнопке, будет мигать с определённой частотой первые 5
секунд и с вдвое большей частотой последующие 5 секунд.

Оба светодиода загорятся постоянным светом на 2 секунды, а затем погаснут (удаление
завершено).

Отпустите обе кнопки.

!!! Данная процедура носит необратимый характер. Все радио коды (Open A и Open B) будут удалены !!!

Плата управления E124 (при использовании приемника XF 433)

Добавление кодов брелоков RC в память платы управления.

Внимание: Максимальное количество кодов OPEN A и OPEN B (в сумме), которое можно сохранить в
памяти платы управления, равно 256.

Можно использовать передатчики и плату радиоприёмника только с частотой 433MHz.

На плате управления нажмите на кнопку R1 (SW1) для сохранения команды Open A (полное
открытие) или на кнопку R2 (SW2) для сохранения команды Open B (частичное открытие).
Соответствующий нажатой кнопке светодиод будет медленно мигать в течение 5 секунд.

Отпустите кнопку.

По истечении 5 секунд светодиод гаснет, информируя о завершении процедуры.

Для добавления дополнительных передатчиков, повторите действия, начиная с пункта 1.

Программирование брелоков-передатчиков FAAC (система кодирования RC)

Дополнительные брелоки могут быть также добавлены дистанционным способом (используя один из
ранее добавленных брелоков и НЕ используя кнопки R1/R2 на плате):



Отпустите обе кнопки.



Светодиод на плате, соответствующий выбранному каналу, будет мигать в течение 5 секунд.



Пока светодиод мигает, нажмите кнопку на брелоке, код которой надо добавить в память.



Удаление всех кодов из памяти платы управления.

Для удаления из памяти всех сохранённых радио кодов, нажмите на кнопки R1 (SW1) и R2 (SW2).
Удерживайте кнопки нажатыми в течение 10 секунд.



Светодиоды DL16 и DL17 будут часто мигать 10 секунд.



Оба светодиода загорятся постоянным светом на 2 секунды, а затем погаснут (удаление
завершено).



Отпустите обе кнопки.

!!!

Данная процедура носит необратимый характер. Все радио коды (Open A и Open B) будут удалены !!!

Платы управления E045 и E145 (при использовании приёмника XF 433)

Добавление кодов брелоков RC в память платы управления.

Внимание: Максимальное количество кодов OPEN A и OPEN B/CLOSE (в сумме), которое можно
сохранить в памяти платы управления, равно

255

для E045 и

1600

для E145.

содержание .. 1 2 3 ..
