Двигатели ЯМЗ-236, ЯМЗ-238 (1968 год). Описание конструкции и работы - часть 2







КОНСТРУКЦИЯ ДВИГАТЕЛЯ

Двигатели ЯМЗ-236 и ЯМЗ-238 выполнены по единой конструктивной схеме и отличаются количеством цилиндров. Принятое V-образное расположение цилиндров обусловлено стремлением уменьшить длину двигателя и его вес, что способствует более рациональной компоновке и снижению веса автомобиля в целом.

К основным особенностям конструкции данных двигателей относятся:

угол развала цилиндров, равный 90°;

две взаимозаменяемые головки блока цилиндров;

полноопорный коленчатый вал с общей шатунной шейкой для каждой пары шатунов;

центрально расположенный распределительный вал системы газораспределения и качающиеся роликовые толкатели привода клапанов;

топливная аппаратура разделенного типа.

Характерной особенностью двигателей является также рациональное размещение агрегатов, что в сочетании с простотой конструкции делает их доступными при эксплуатации и для ремонта. Практически узлы и детали, обслуживание которых обязательно в процессе эксплуатации, расположены в доступных местах преимущественно в передней части двигателя и в развале цилиндров.

В передней части двигателя на крышке шестерен распределения размещены водяной насос, вентилятор системы охлаждения и щуп для контроля уровня масла в поддоне (см. рис. 1 и 2).

Водяной насос и насос гидроусилителя руля, для установки которого предусмотрена специальная площадка на крышке шестерен распределения, приводятся в действие ремнем непосредственно от шкива коленчатого вала двигателя. В верхней передней части двигателя расположены фильтр тонкой очистки топлива, компрессор пневмотормозов и генератор системы электрооборудования, которые крепятся к верхней крышке блока. Генератор и компрессор приводятся в действие ремнем от шкива, установленного на валу вентилятора. Натяжное устройство привода компрессора крепится к правой стороне кронштейна передней опоры двигателя.



На переднем торце блока цилиндров с левой стороны размещены фильтры грубой и тонкой (центробежной) очистки масла.

Продольный и поперечный разрезы двигателей ЯМЗ-236 и ЯМЗ-238 показаны на рис. 6—8.
Узлы и агрегаты двигателя размещены в блок-картере. К переднему торцу блока болтами крепите? литая корытообразная крышка шестерен газораспределения и привода агрегатов. В полости между крышкой и передней стенкой блока расположены передний противовес системы уравновешивания двигателя, шестерни привода вентилятора, топливного насоса и газораспределения, находящиеся в зацеплении с шестерней коленчатого вала. От шестерни коленчатого вала приводится в действие также масляной насос, закрепленный на крышке переднего коренного подшипника.

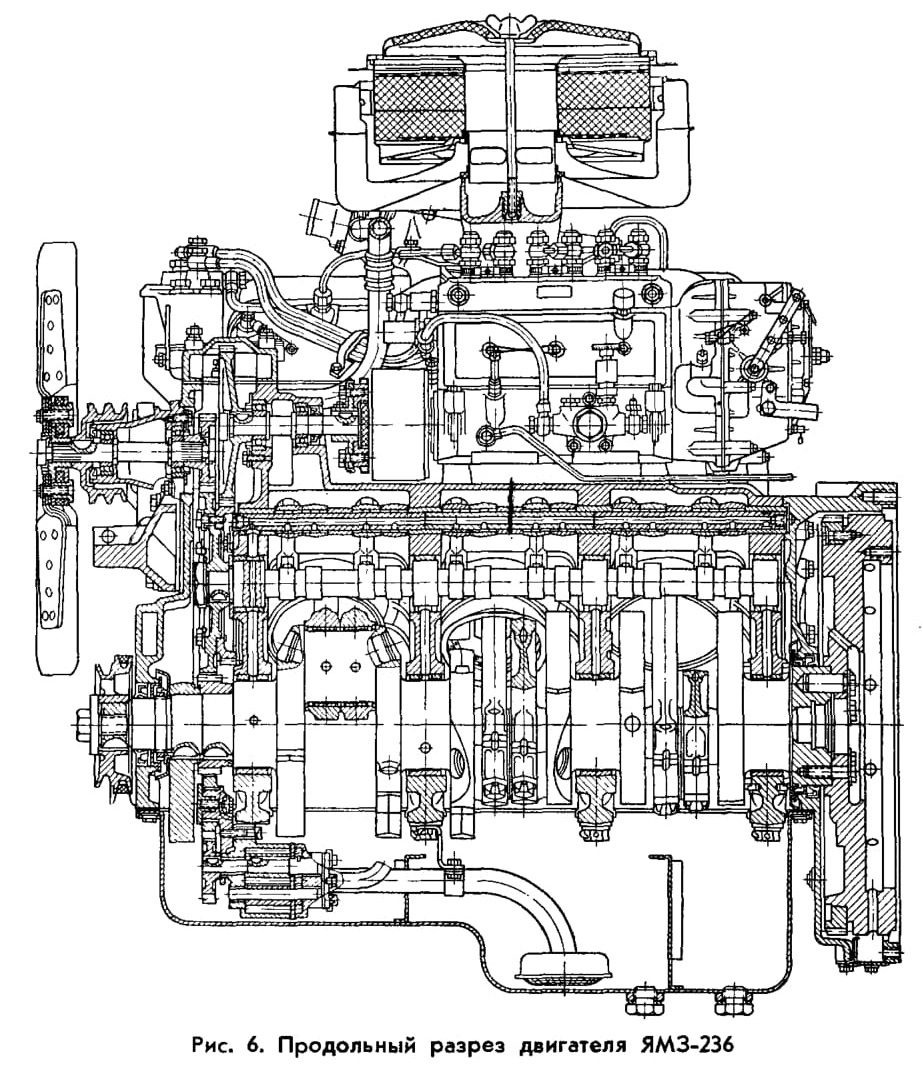

Рис. 6. Продольный разрез двигателя ЯМ3-236

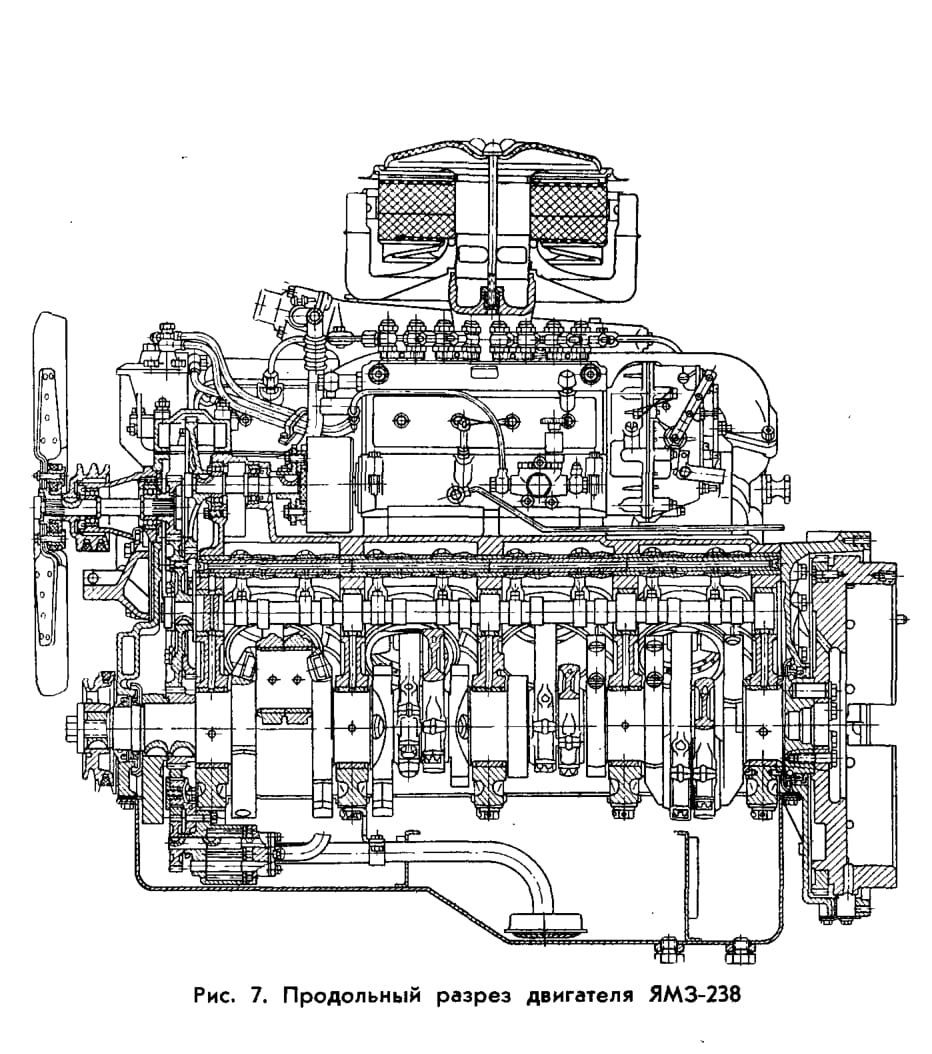

Рис. 7. Продольный разрез двигателя ЯМЗ-238

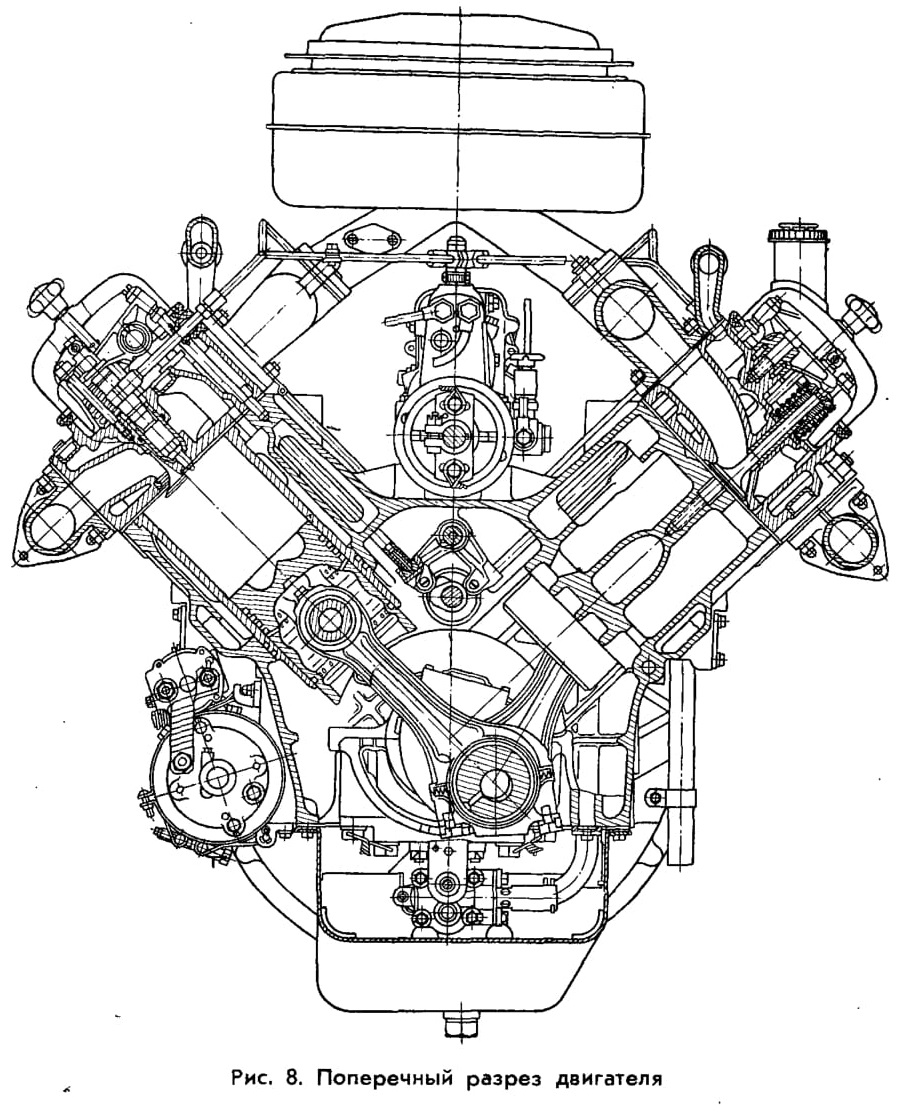

Рис. 8. Поперечный разрез двигателя



Снизу блок-картер закрыт поддоном, который одновременно служит емкостью системы смазки двигателя. С правой стороны нижней части блок-картера на специальных постелях установлен электростартер для пуска двигателя. На привалочную плоскость каждого ряда цилиндров устанавливают взаимозаменяемые головки цилиндров. В головках цилиндров располагаются клапанный механизм системы газораспределения и форсунки. Полости клапанных механизмов в головках закрываются штампованными стальными крышками, одна из которых имеет маслоналивной патрубок, служащий для заливки масла в двигатель.

На боковых поверхностях головок с наружной стороны крепятся выпускные трубопроводы, а со стороны развала — впускные трубопроводы и водоотводящие трубы. На передних концах водоотводящих труб установлены термостаты системы охлаждения двигателя. Полости коробок термостатов соединены с полостью всасывания водяного насоса специальными трубами, образующими при закрытых термостатах малый круг циркуляции охлаждающей жидкости.

Впускные трубопроводы объединены переходником, на котором установлен воздушный фильтр. В развале цилиндров размещен

 топливный насос, высокого давления в сборе с регулятором числа оборотов, топливоподкачивающим насосом и автоматической муфтой опережения впрыска топлива.

К заднему торцу блока крепится картер маховика. На боковых поверхностях картера выполнены площадки для крепления кронштейнов средней опоры двигателя. Снизу картер маховика имеет люк, закрытый штампованной стальной крышкой. Под крышкой закреплена стрелка—укаёатель положения коленчатого вала. Через открытый люк с помощью специального ломика производится проворачивание коленчатого вала при регулировках зазоров в клапанном механизме и установке угла опережения впрыска топлива.

На маховик монтируется сцепление, а к заднему торцу картера маховика крепится коробка передач с картером сцепления. Центровка двигателя и коробки передач осуществляется по центрирующей расточке в картере маховика и бурту на картере сцепления.

Оценивая в целом конструкцию двигателей ЯМЗ-236 и ЯМЗ-238, необходимо обратить внимание на высокую степень унификации агрегатов, узлов и деталей. Практически неупифицированными остаются только детали, размеры которых определяются количеством цилиндров.







ПОДВЕСКА СИЛОВОГО АГРЕГАТА

Силовой агрегат (двигатель в сборе с коробкой передач и сцеплением) крепят к раме автомобиля при помощи кронштейнов и эластичных опор, предотвращающих передачу ударных нагрузок на двигатель при движении машины по неровностям дороги и снижающих передачу на раму вибраций и колебаний от сил, действующих в двигателе.

Особенное значение имеет характеристика элементов подвески и их конструкция для V-образных шестицилиндровых двигателей типа ЯМЗ-236. При принятой схеме коленчатого вала и угле развала между цилиндрами 90° неравномерность чередования рабочих ходов составляет 60° и приводит к некоторому нарушению равномерности крутящего момента, низшая гармоническая составляющая которого особенно активна в зоне минимальных холостых чисел оборотов. Уменьшение амплитуды колебания двигателя, а также нежелательных в связи с этим вибраций элементов шасси достигнуто за счет выбора рациональной схемы и конструкции подвески силового агрегата.

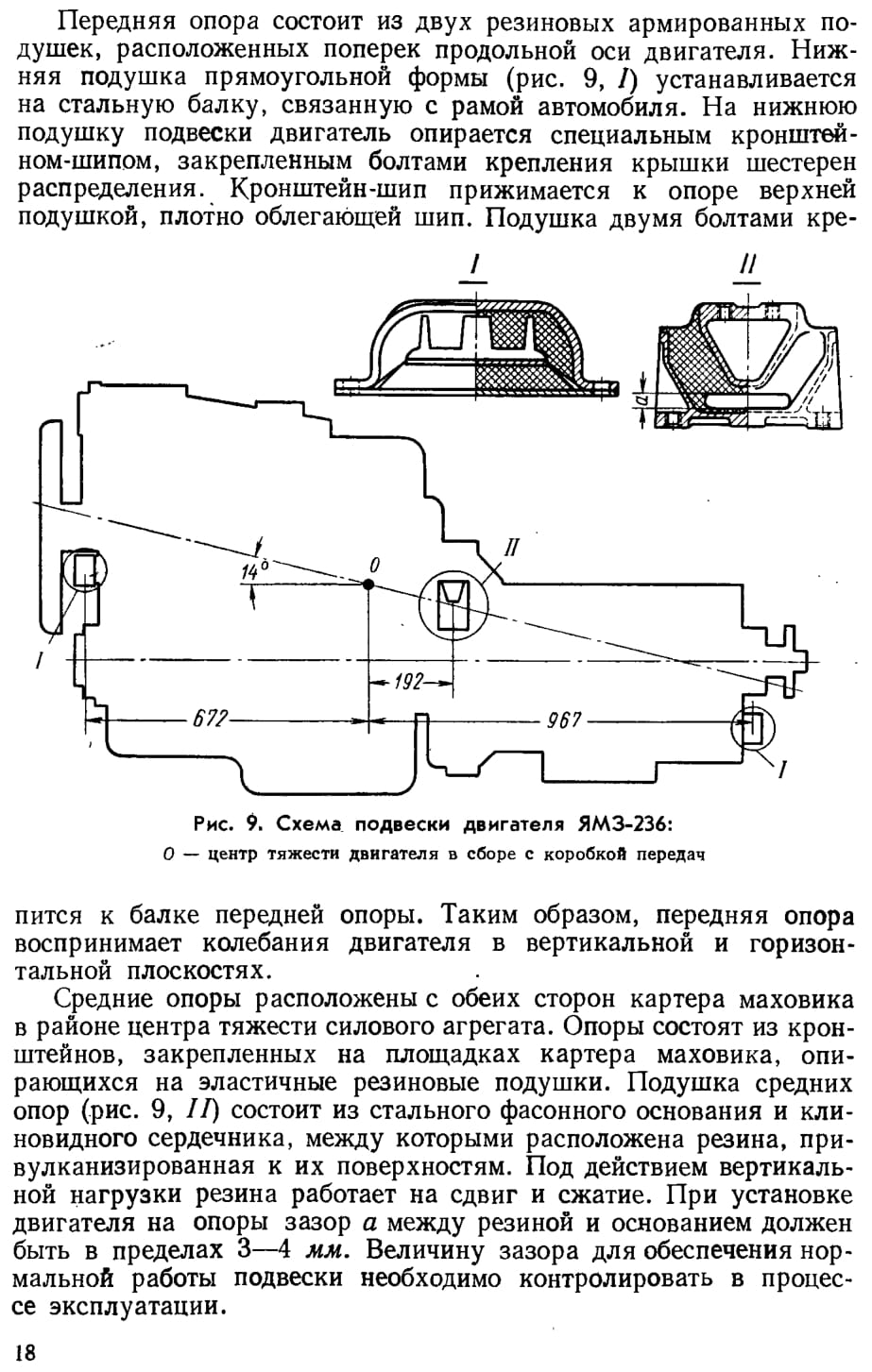

Двигатель в сборе с коробкой передач устанавливается на специальных резиновых подушках. Одна опора расположена в передней части двигателя, две — по обеим сторонам картера маховика и одна — сзади в нижней части картера коробки передач (рис. 9).











Задняя концевая опора может быть аналогична передней по конструкции; ее задача — воспринимать часть нагрузки при больших вертикальных колебаниях силового агрегата.

Таким образом, задняя опора является поддерживающей и, следовательно, должна иметь регулировочное звено.

На силовом агрегате с двигателем ЯМЗ-238 расположение точек подвески такое же, как на двигателе ЯМЗ-236. Однако более благоприятное протекание характеристик крутящего момента и уравновешивание сил, действующих в двигателе, несколько меняют требования к конструкции элементов отдельных опор. В основном это относится к средним опорам, где можно применять простые резиновые подушки, деформирующиеся в вертикальной плоскости.

Опоры двигателей ЯМЗ-236 и ЯМЗ-238 должны обязательно иметь относительно мягкие резино-армированные элементы. Мягкое крепление двигателя к раме машины требует применения гибких элементов в соединениях двигателя с внешними системами.
