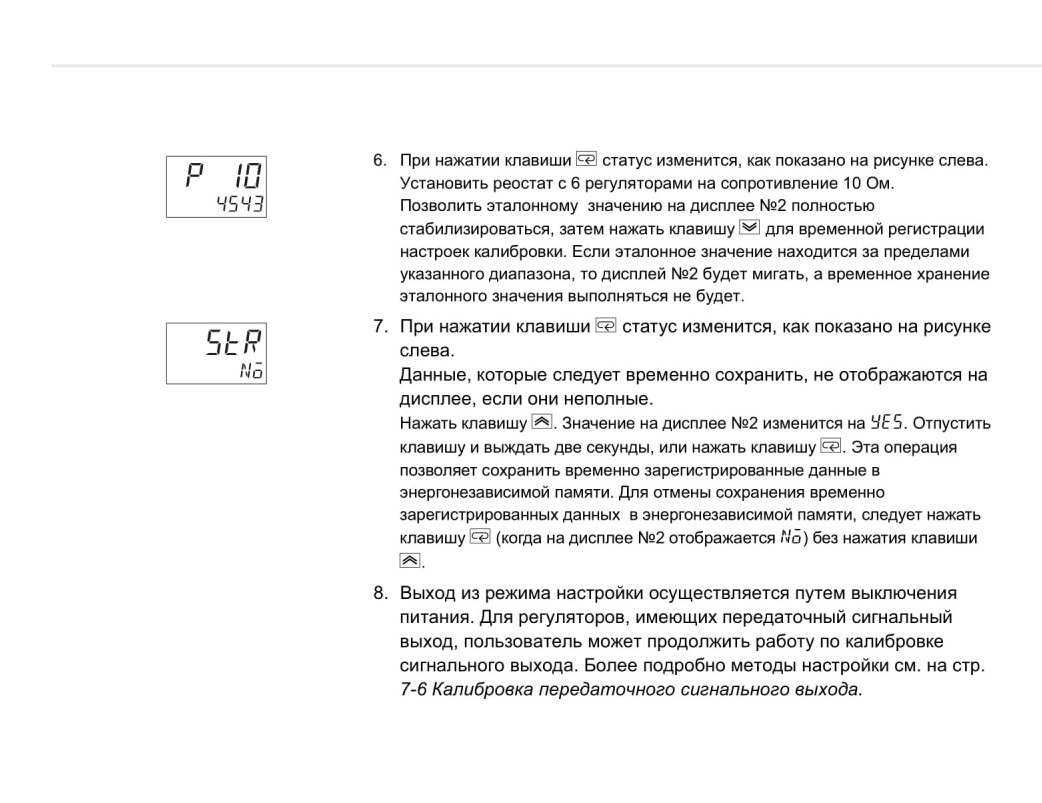

7-4 Калибровка резистивного термометра

В данном примере показано выполнение калибровки регулятора с резистивным термометром, с установленным соответствующим типом входного сигнала. Используемые для подключения провода должны иметь одинаковую площадь поперечного сечения.

1. Подключить питание.

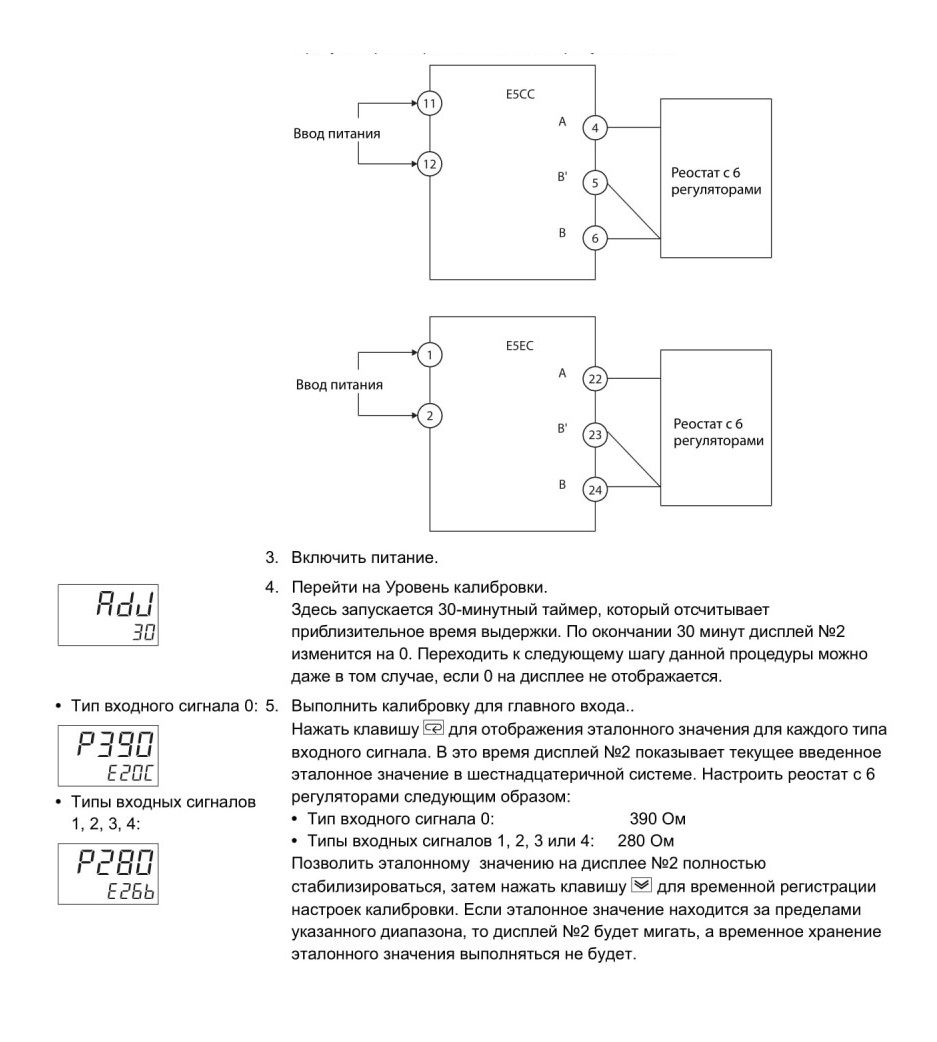

2. К входным контактам резистивного термометра подключить магазин сопротивлений (в данном руководстве это устройство называется «реостат с 6 регуляторами»), как показано на рисунке ниже.

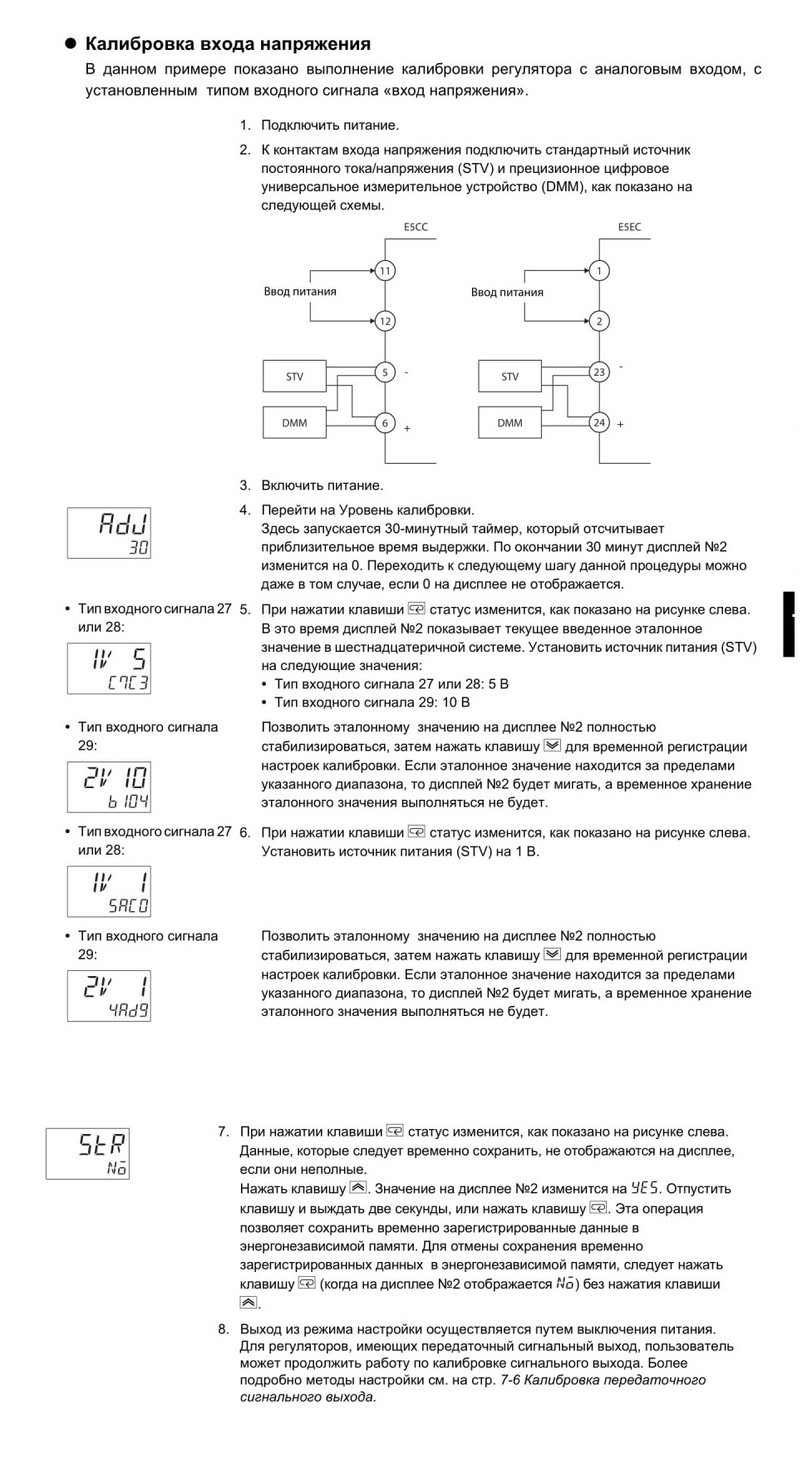

7-5 Калибровка аналогового входа
Калибровка входа тока

В данном примере показано выполнение калибровки регулятора с аналоговым входом, с установленным типом входного сигнала «токовый вход».

1. Подключить питание.

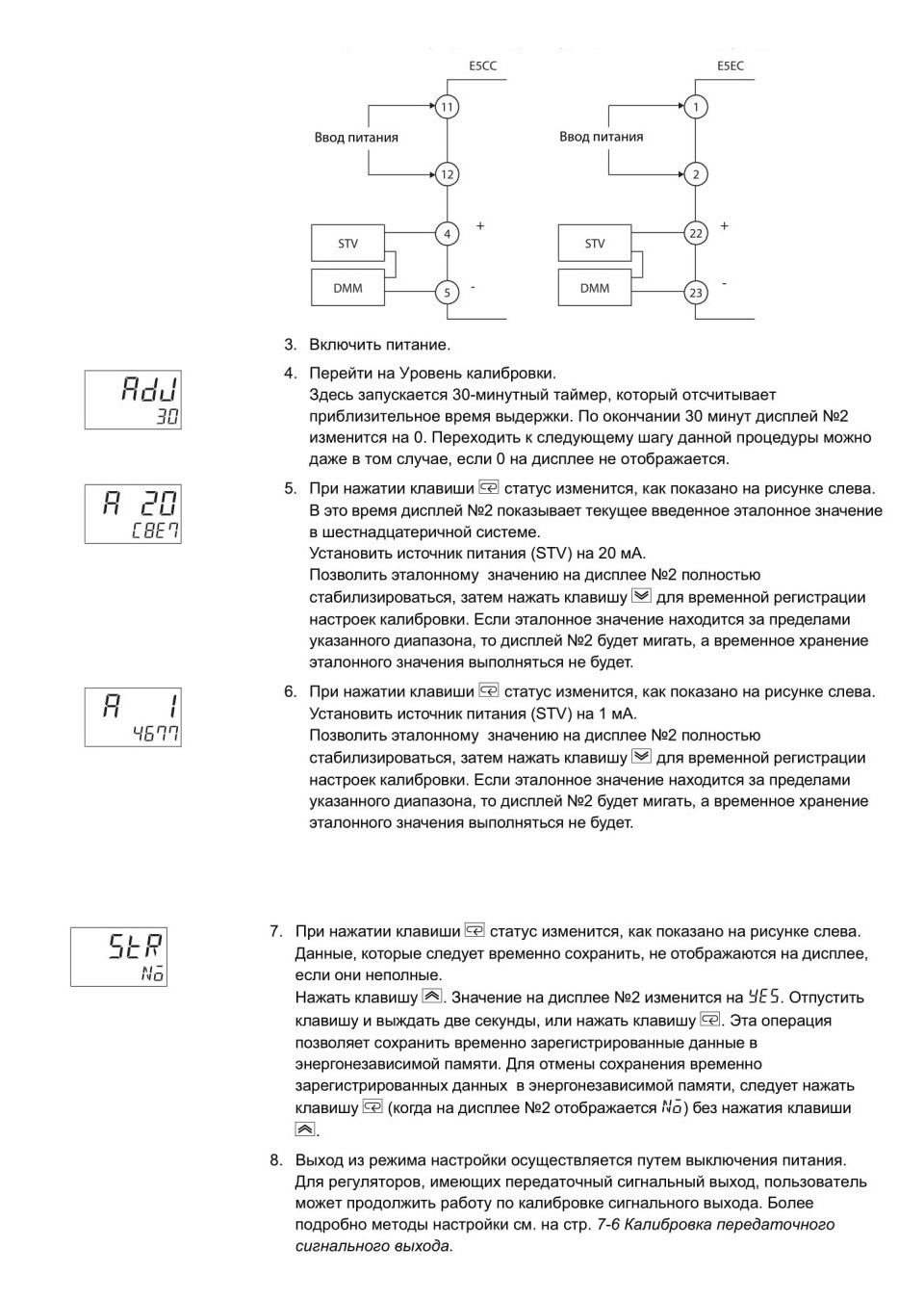

2. К контактам токового входа подключить стандартный источник постоянного тока/напряжения (STV) и прецизионное цифровое универсальное измерительное устройство (DMM), как показано на следующей схемы.

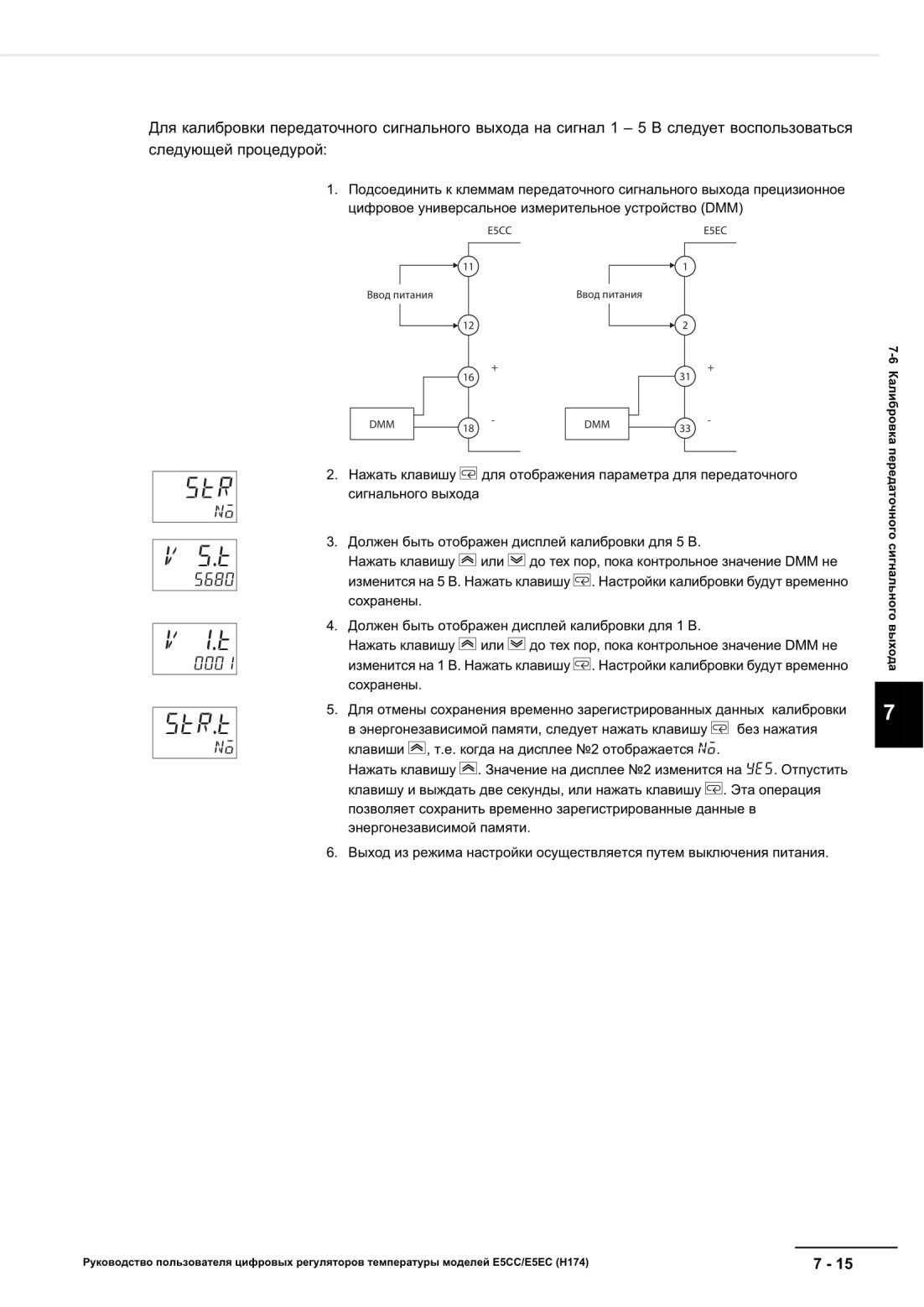

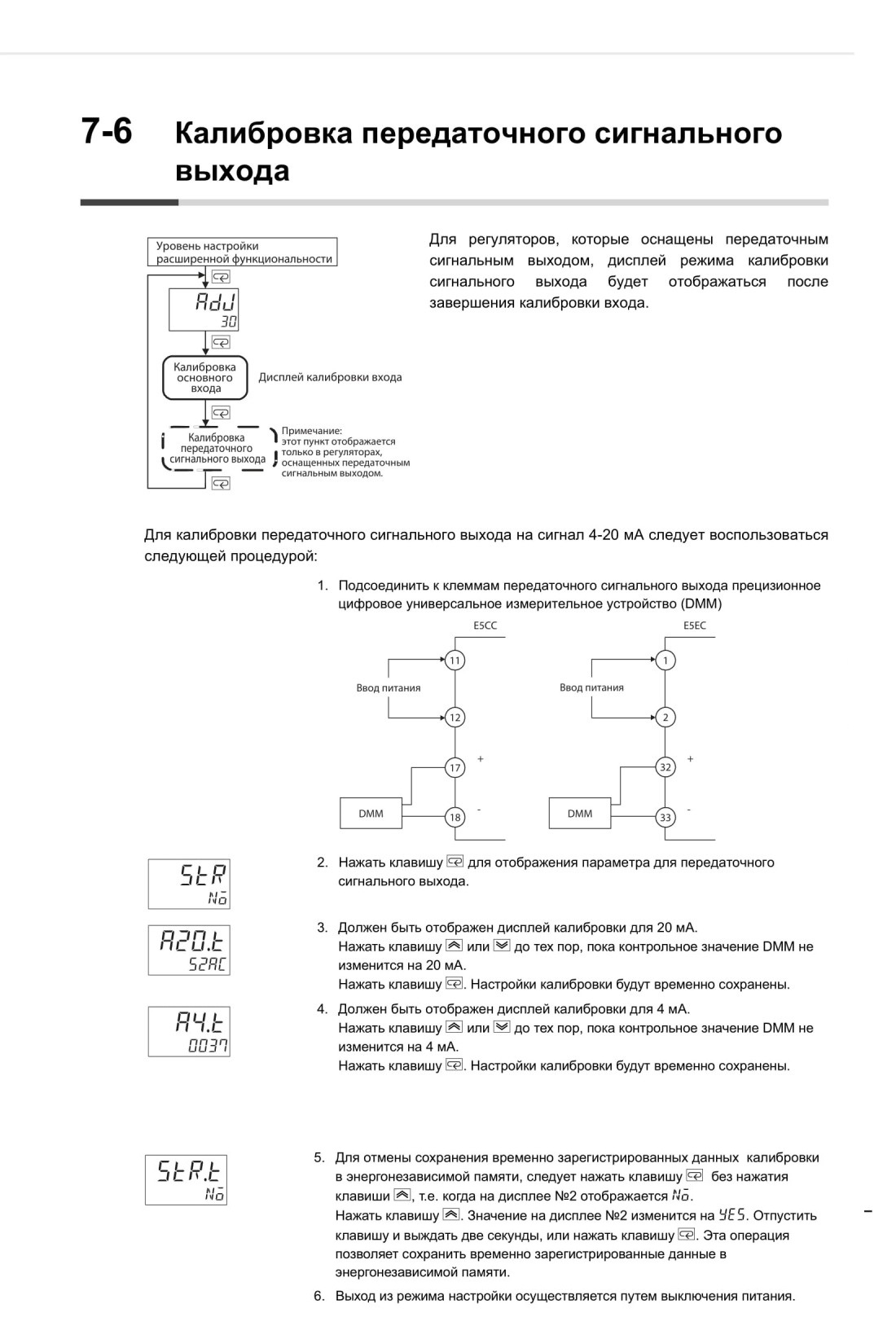

7-6 Калибровка передаточного сигнального выхода

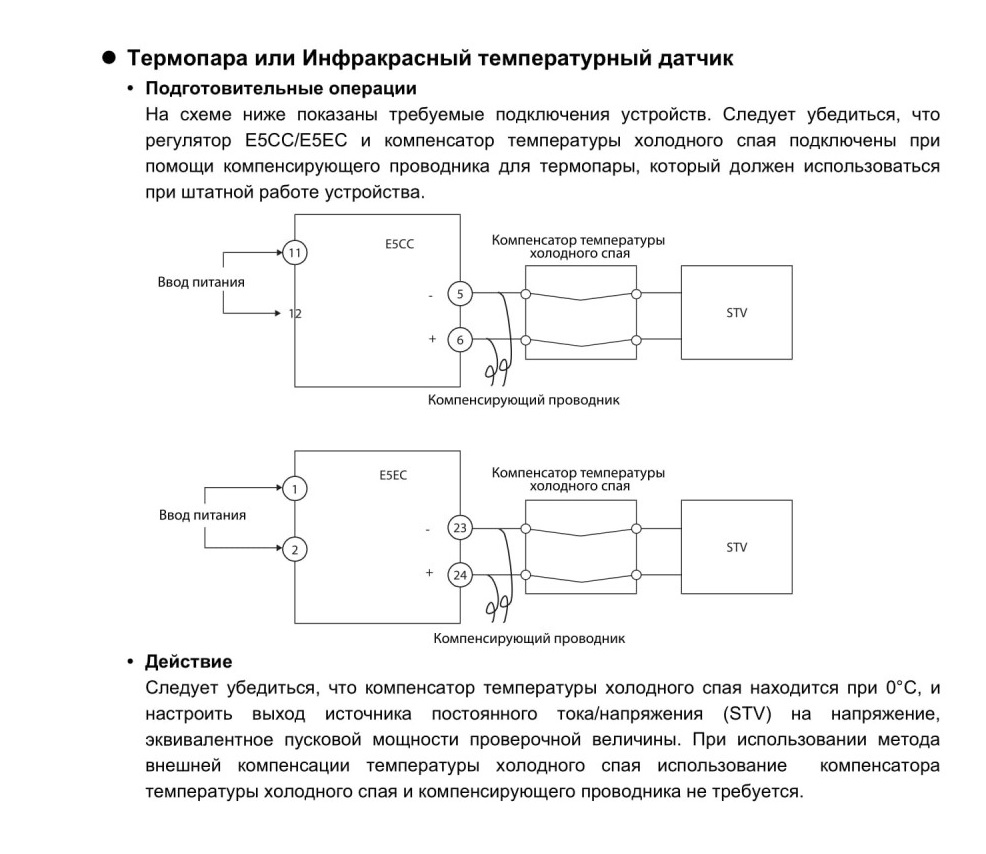

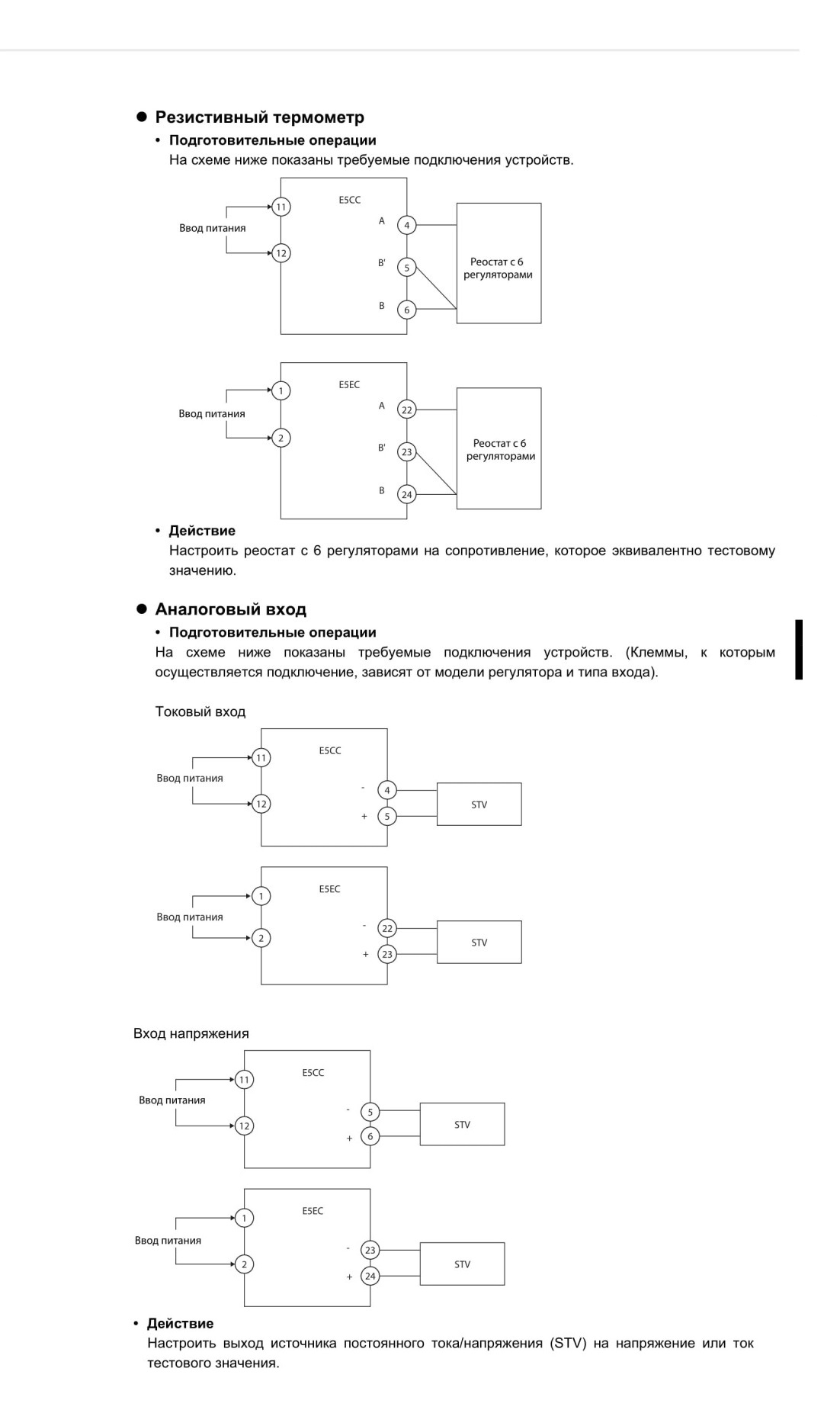

7-7 Проверка точности показаний

После выполнения калибровки входа, для полной уверенности в том, что калибровка была проведена правильно, следует провести проверку точности показаний.

Запустить регулятор Е5СС/Е5ЕС в режиме мониторинга регулируемой величины/уставки. Проверить точность показаний по следующим трем значениям: верхнее предельное значение, нижнее предельное значение, среднее значение.

Для проверки диапазона инфракрасного датчика следует установить для параметра Тип входного сигнала (Input type) значение 6 (т.е. для термопары типа К), и подать на вход напряжение, которое соответствует пусковой мощности термопары типа К.

Приложения

А-1 Технические данные ..........................................А-2

А-1-1 Номинальные характеристики....................................А-2

А-1-2 Технические данные............................................А-4

А-1-3 Технические данные и характеристики опционального оснащения......А-6

А-1-4 Водонепроницаемое уплотнение..................................А-6

А-2 Трансформатор тока (ТТ) ......................................А-8

А-2-1 Технические данные............................................А-8

А-2-2 Размеры (мм)..................................................А-8

А-3 Переходные кабели USB-Serial .................................А-9

А-3-1 Переходный кабель USB-Serial E58-CIFQ2 .........................А-9

А-3-2 Переходный кабель E58-CIFQ2-E ................................А-10

А-4 Отображение ошибок ........................................А-12

А-5 Устранение неполадок........................................А-15

А-6 Перечни эксплуатационных параметров........................А-19

А-6-1 Эксплуатационный уровень.....................................А-19

А-6-2 Уровень регулировки ..........................................А-21

А-6-3 Уровень первоначальной настройки..............................А-23

А-6-4 Уровень ручного управления....................................А-27

А-6-5 Уровень Объекта Настройки/Мониторинга.........................А-28

А-6-6 Уровень настройки расширенной функциональности................А-28

А-6-7 Уровень защиты ..............................................А-34

А-6-8 Уровень настройки передачи данных .............................А-35

А-6-9 Инициализация в соответствии с изменениями параметров ..........А-36

А-7 Диапазон настройки входного сигнала датчика, диапазон индикации, диапазон регулирования .....................................А-41

А-8 Схема уровней настройки.....................................А-42

А-9 Схема перемещения между параметрами.......................А-43

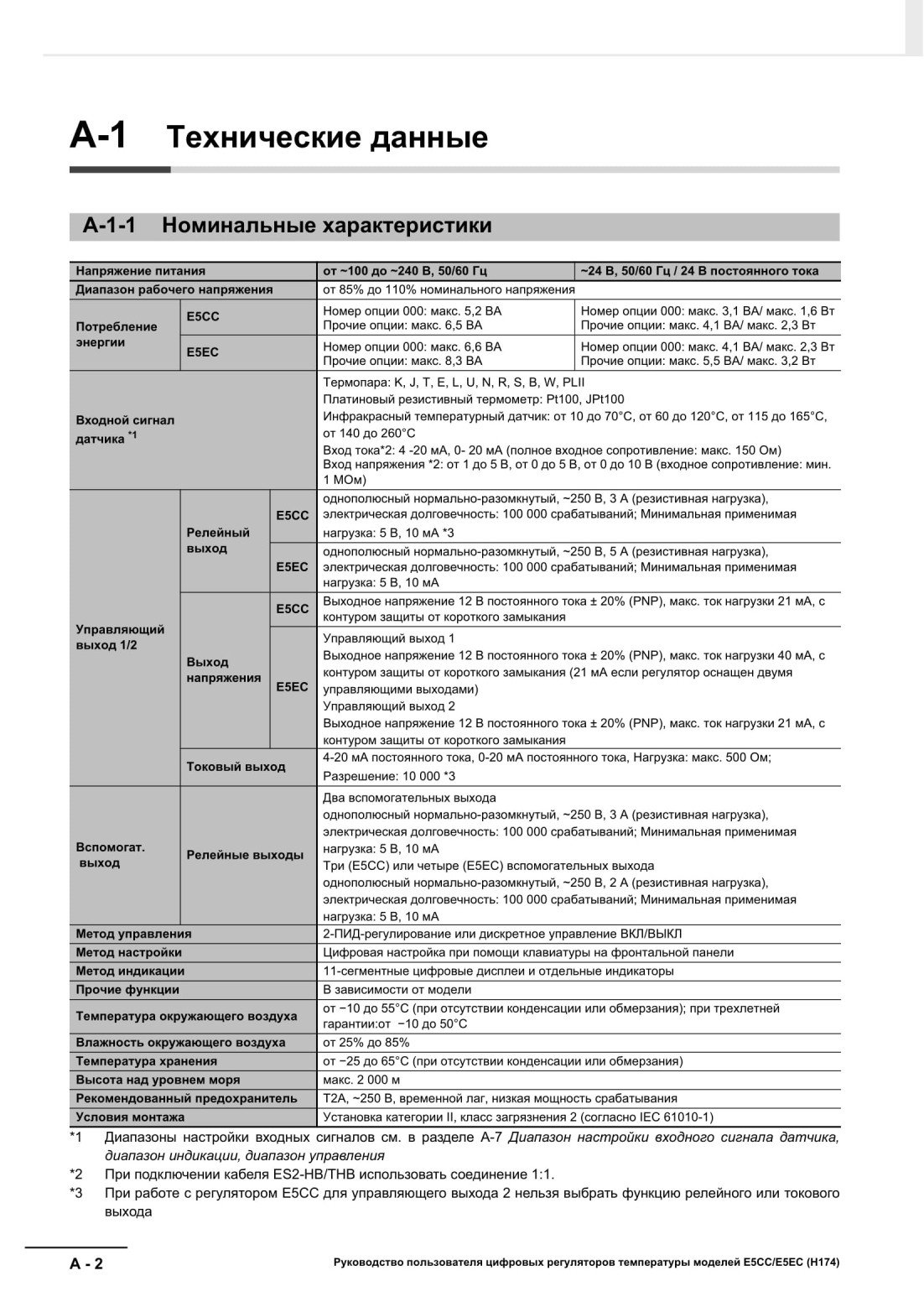

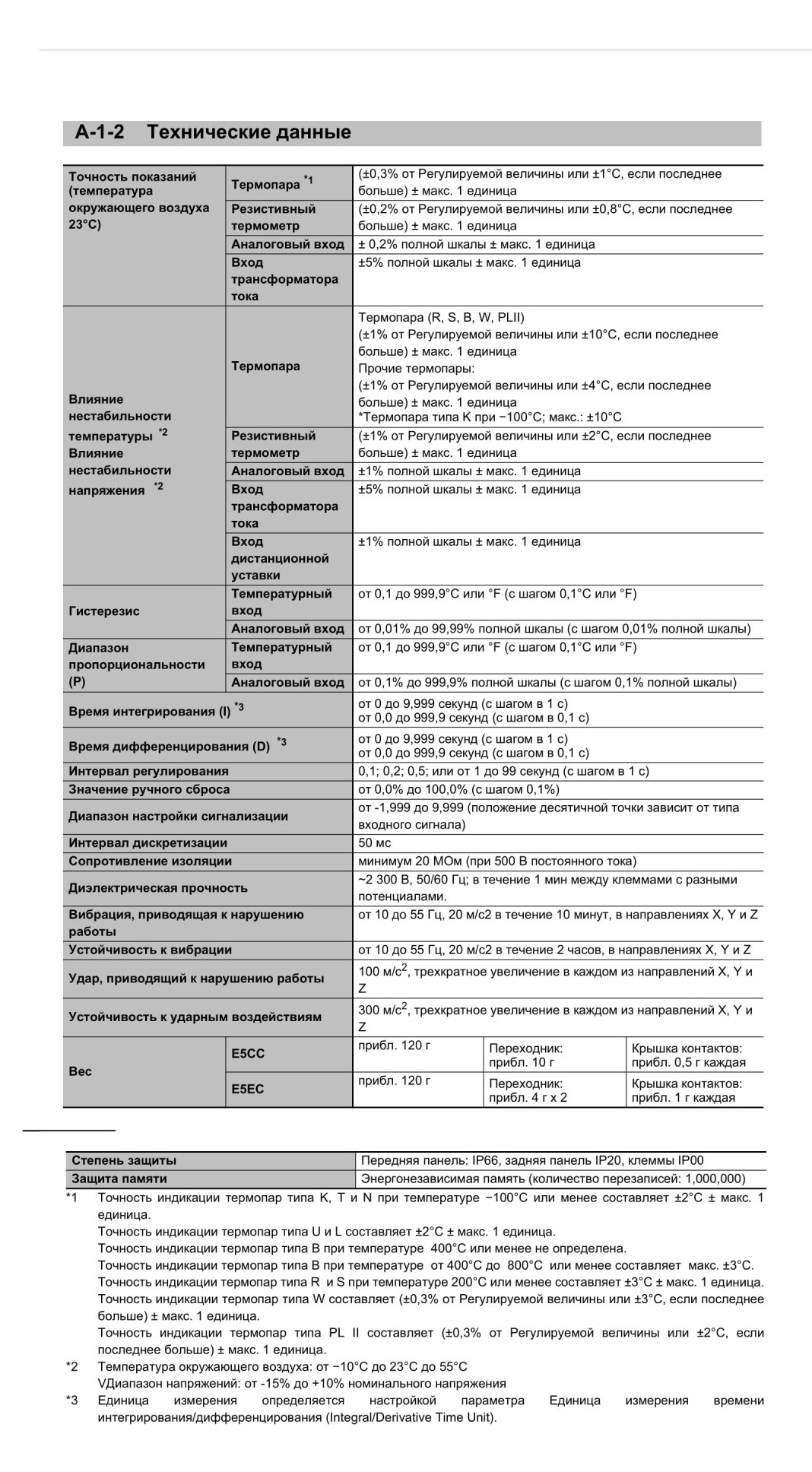

А-1 Технические данные
А-1-1 Номинальные характеристики

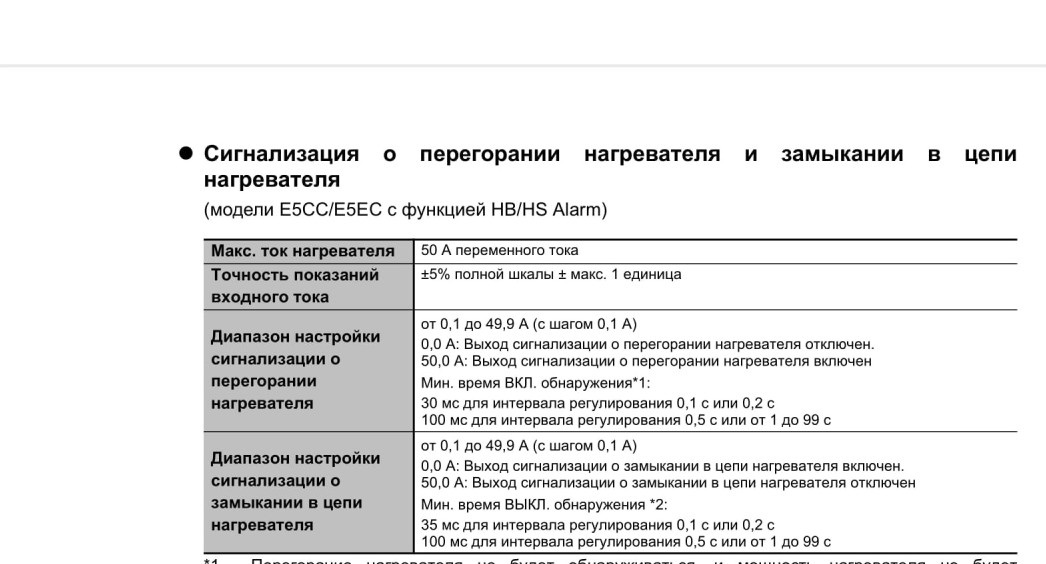

*1 Перегорание нагревателя не будет обнаруживаться, и мощность нагревателя не будет определяться, если время включения для управляющего входа нагревания будет составлять 100 мс или меньше (30 мс или меньше, если интервал регулирования составляет 0,1 или 0,2 секунды).

*2 Замыкание в цепи нагревателя не будет обнаруживаться, и мощность утечки не будет определяться, если время отключения для управляющего входа нагревания будет составлять 100 мс или меньше (35 мс или меньше, если интервал регулирования составляет 0,1 или 0,2 секунды).
