Omron Цифровые регуляторы температуры E5CC, E5EC. Руководство пользователя (2011 год) - часть 6

4 Основы работы с устройством

4-1 Перемещение между уровнями настройки ..............................4-3

4-1-1 Перемещение на уровень первоначальной настройки ................4-3

4-1-2 Перемещение на Уровень регулировки ............................4-4

4-1-3 Перемещение на Уровень защиты ................................4-4

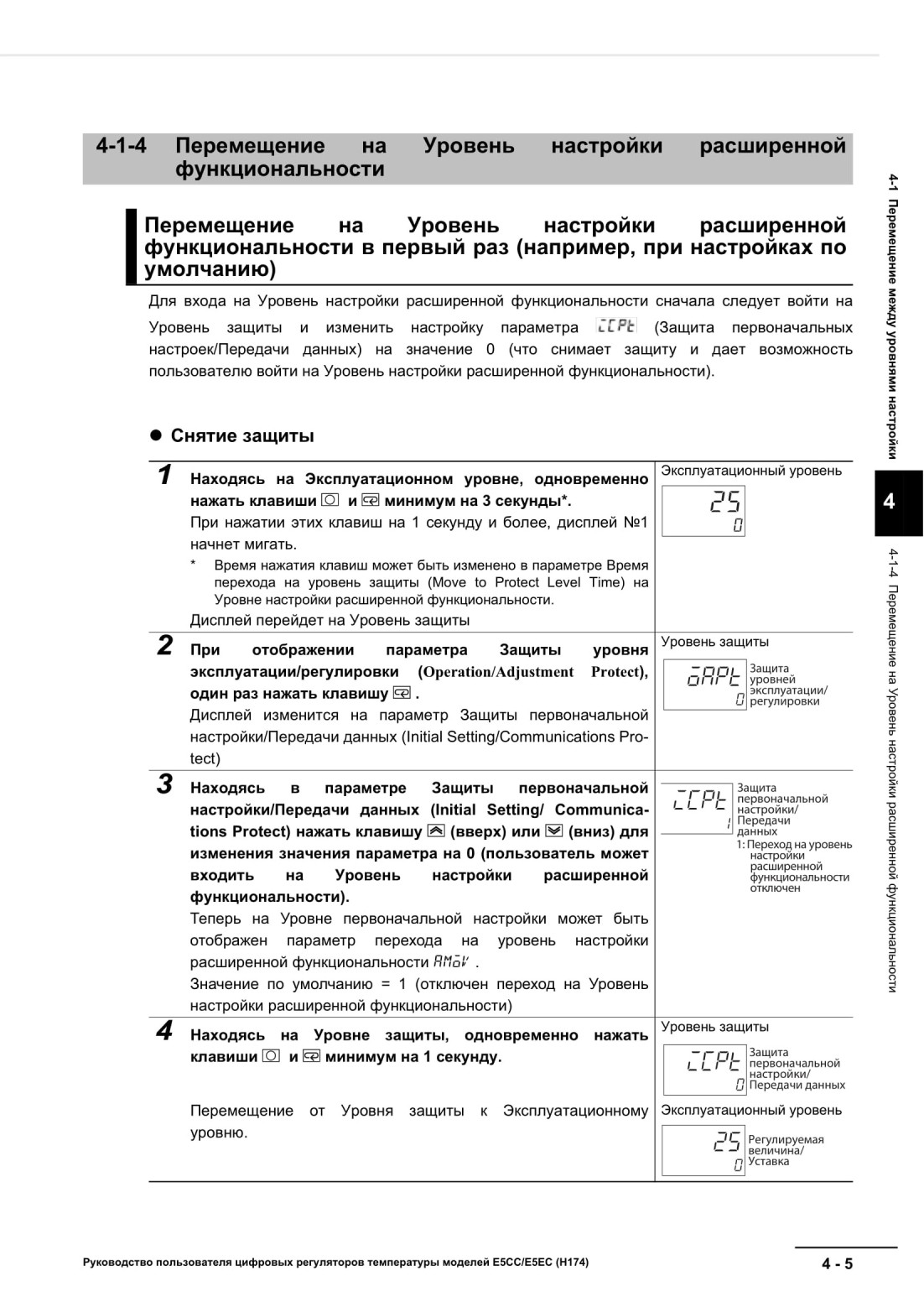

4-1-4 Перемещение на уровень настройки расширенной функциональности .. 4-6

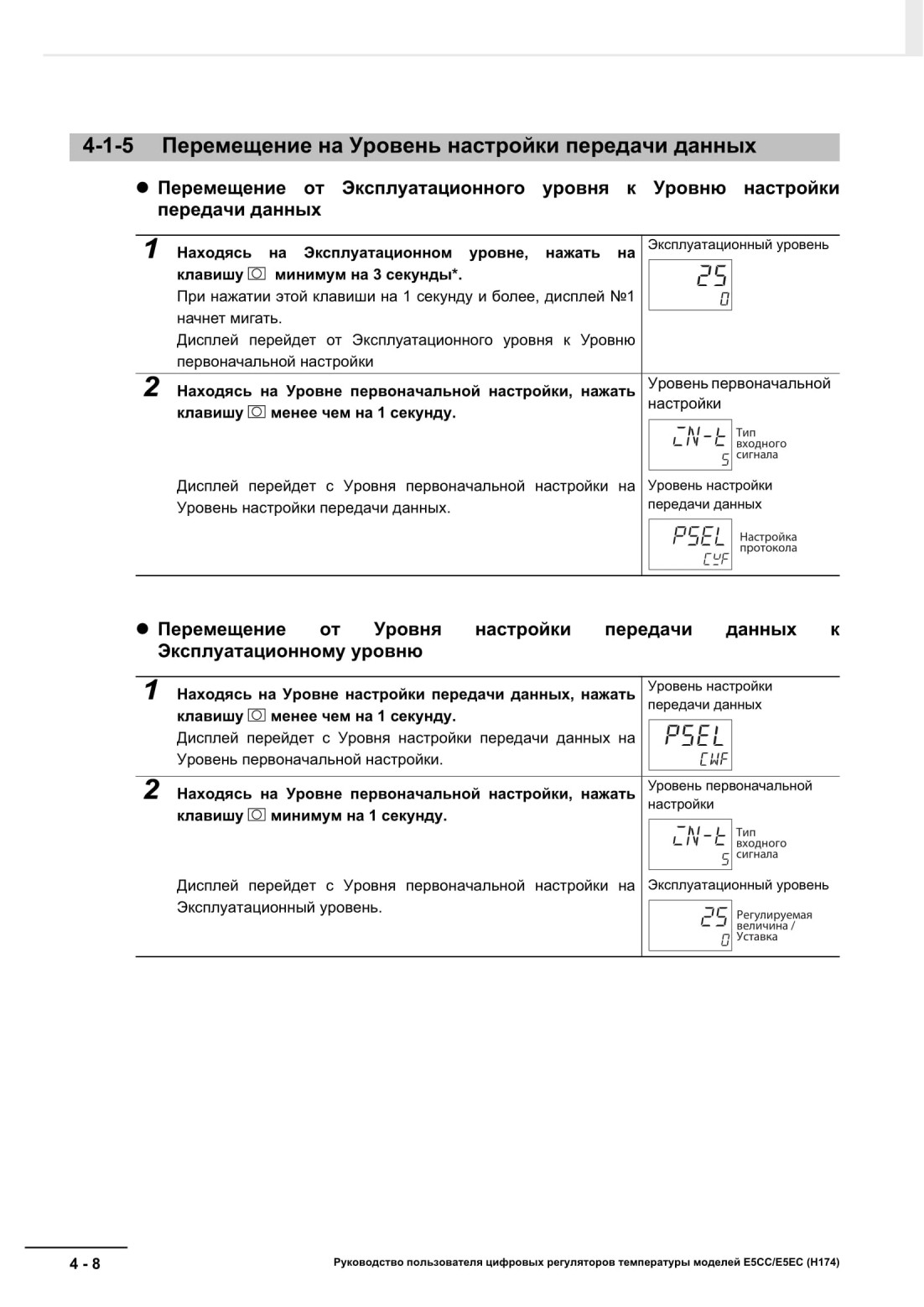

4-1-5 Перемещение на Уровень настройки передачи данных ...............4-8

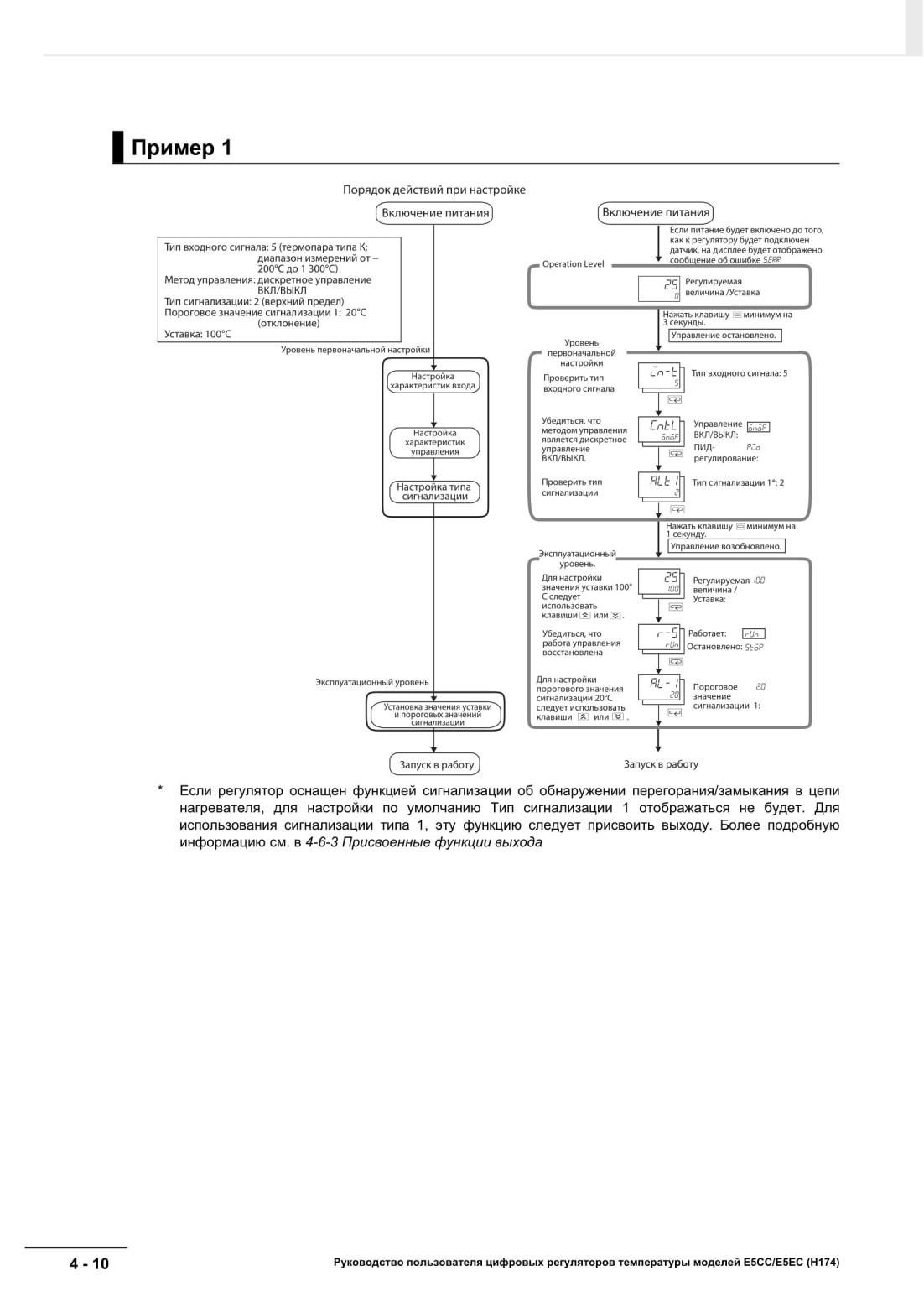

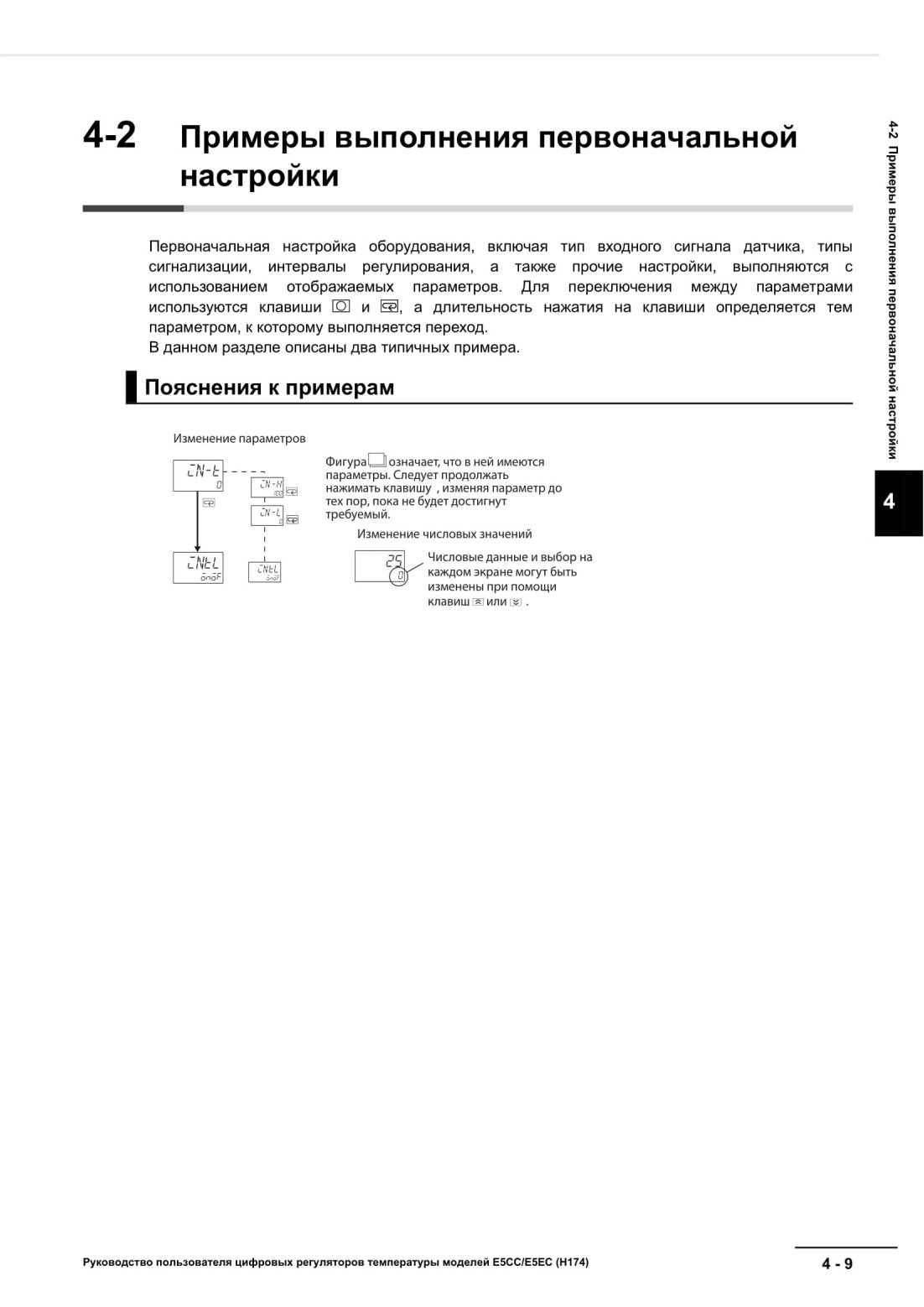

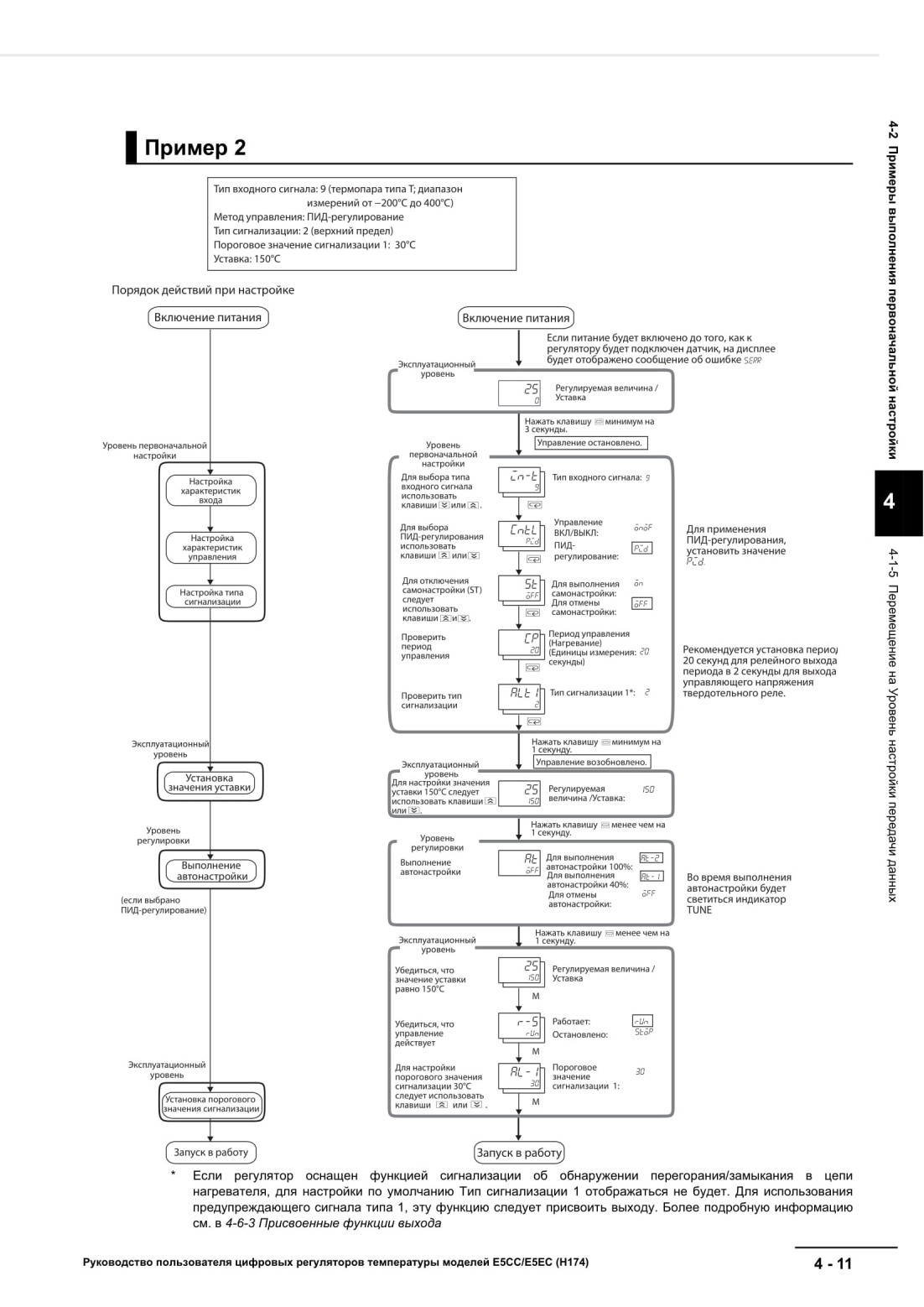

4-2 Примеры выполнения первоначальной настройки.......................4-9

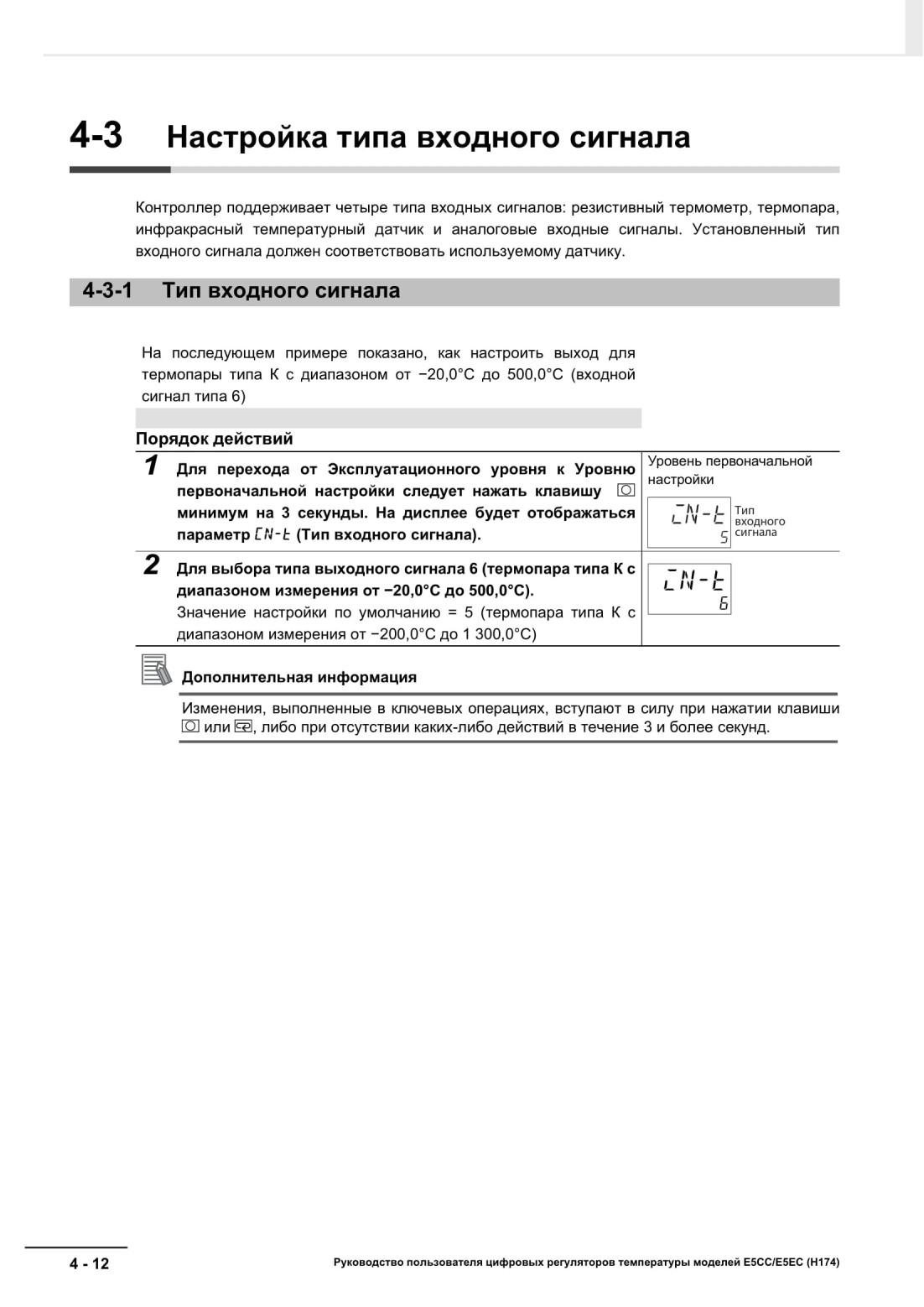

4-3 Настройка типа входного сигнала.....................................4-12

4-3-1 Тип входного сигнала..........................................4-12

4-4 Выбор единиц измерения температуры ...............................4-15

4-4-1 Единицы измерения температуры................................4-15

4-5 Выбор управления: ПИД-регулирование или ВКЛ/ВЫКЛ.................4-16

4-6 Настройка характеристик выхода.....................................4-17

4-6-1 Интервалы регулирования......................................4-17

4-6-2 Прямое и обратное действие....................................4-17

4-6-3 Функции, присваиваемые выходу ................................4-18

4-6-4 Размыкание или замыкание вспомогательного выхода при срабатывании

сигнализации.................................................4-21

4-7 Настройка уставки (SP)..............................................4-22

4-7-1 Изменение уставки (SP)........................................4-22

4-8 Использование дискретного управления ВКЛ/ВЫКЛ ....................4-23

4-8-1 Управление ВКЛ/ВЫКЛ.........................................4-23

4-8-2 Настройки ...................................................4-24

4-9 Определение коэффициентов ПИД-регулирования (автонастройка,

самонастройка, ручная настройка)....................................4-26

4-9-1 АТ (Автонастройка)............................................4-26

4-9-2 Самонастройка (ST)...........................................4-29

4-9-3 Ручная настройка .............................................4-33

4-10 Выходные предупреждающие сигналы................................4-35

4-10-1 Типы сигнализации............................................4-35

4-10-2 Пороговые значения сигнализации...............................4-42

4-11 Гистерезис сигнализации............................................4-45

4-11-1 Режим подачи предупреждающего сигнала при последующем срабатывании

сигнализации.................................................4-45

4-11-2 Фиксация предупреждающего сигнала............................4-46

4-12 Использование сигнализации о перегорании нагревателя (НВ) и замыкании в цепи нагревателя (HS)................................................4-47

4-12-1 Сигнализация о перегорании нагревателя (НВ) .....................4-47

4-12-2 Сигнализация о замыкании в цепи нагревателя (HS).................4-51

4-12-3 Установка трансформаторов тока.................................4-54

4-12-4 Расчет значений тока обнаружения ...............................4-56

4-12-5 Практические примеры .........................................4-56

4-13 Пользовательская настройка дисплея Регулируемой величины/Уставки

(PV/SP).............................................................4-60

4-13-1 Варианты выбора для дисплея PV/SP.............................4-60

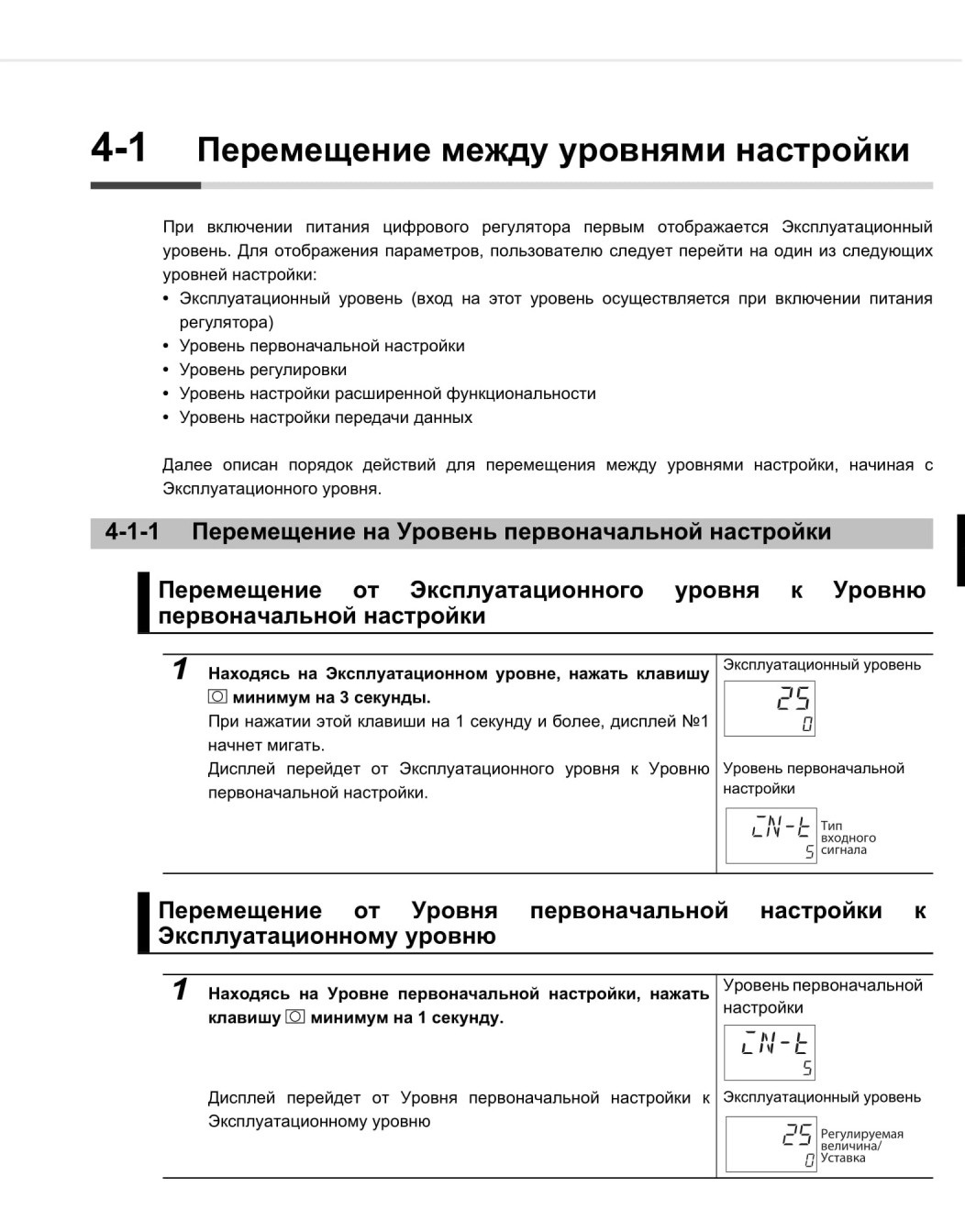

4-1 Перемещение между уровнями настройки

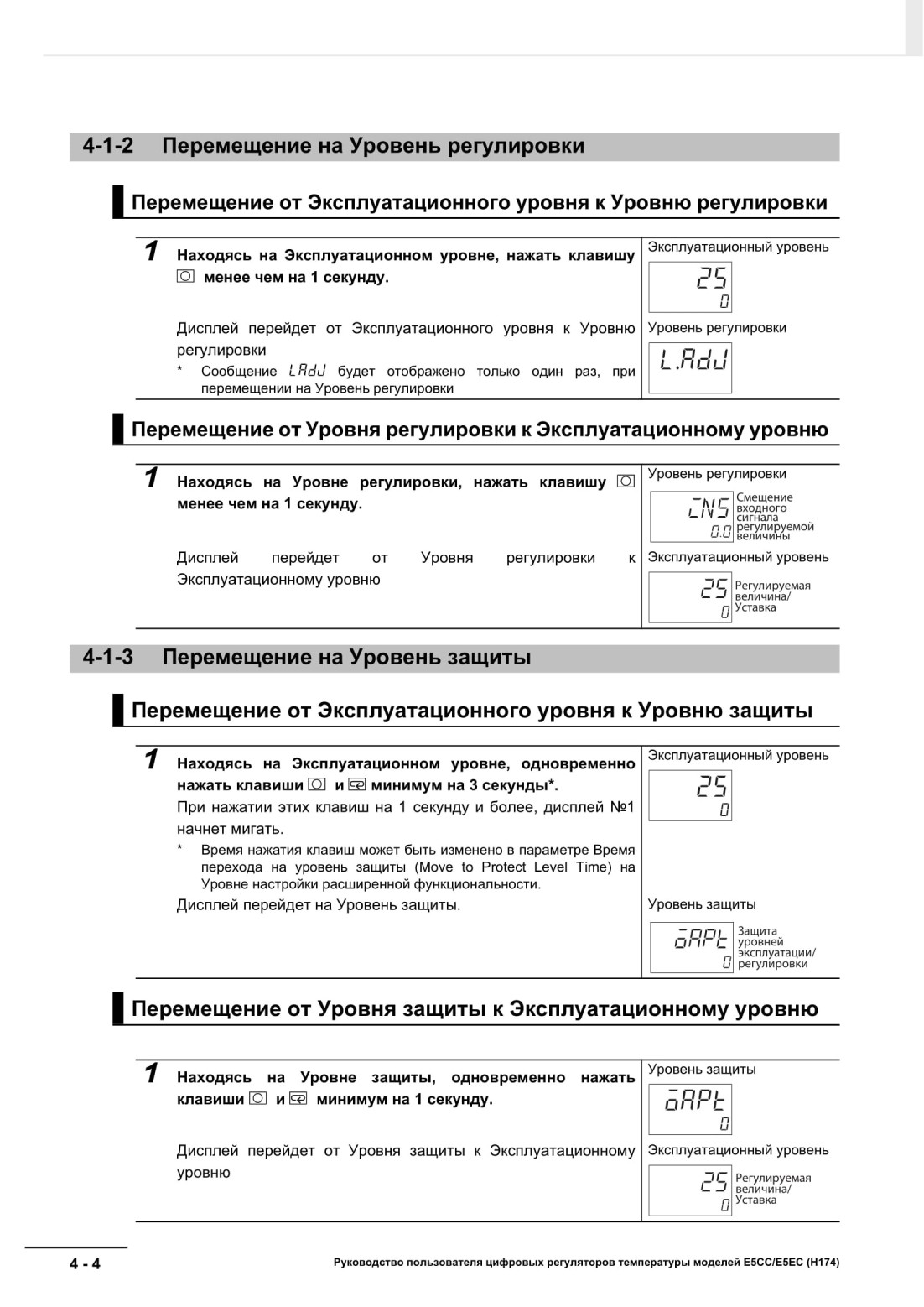

4-1-2 Перемещение на Уровень регулировки

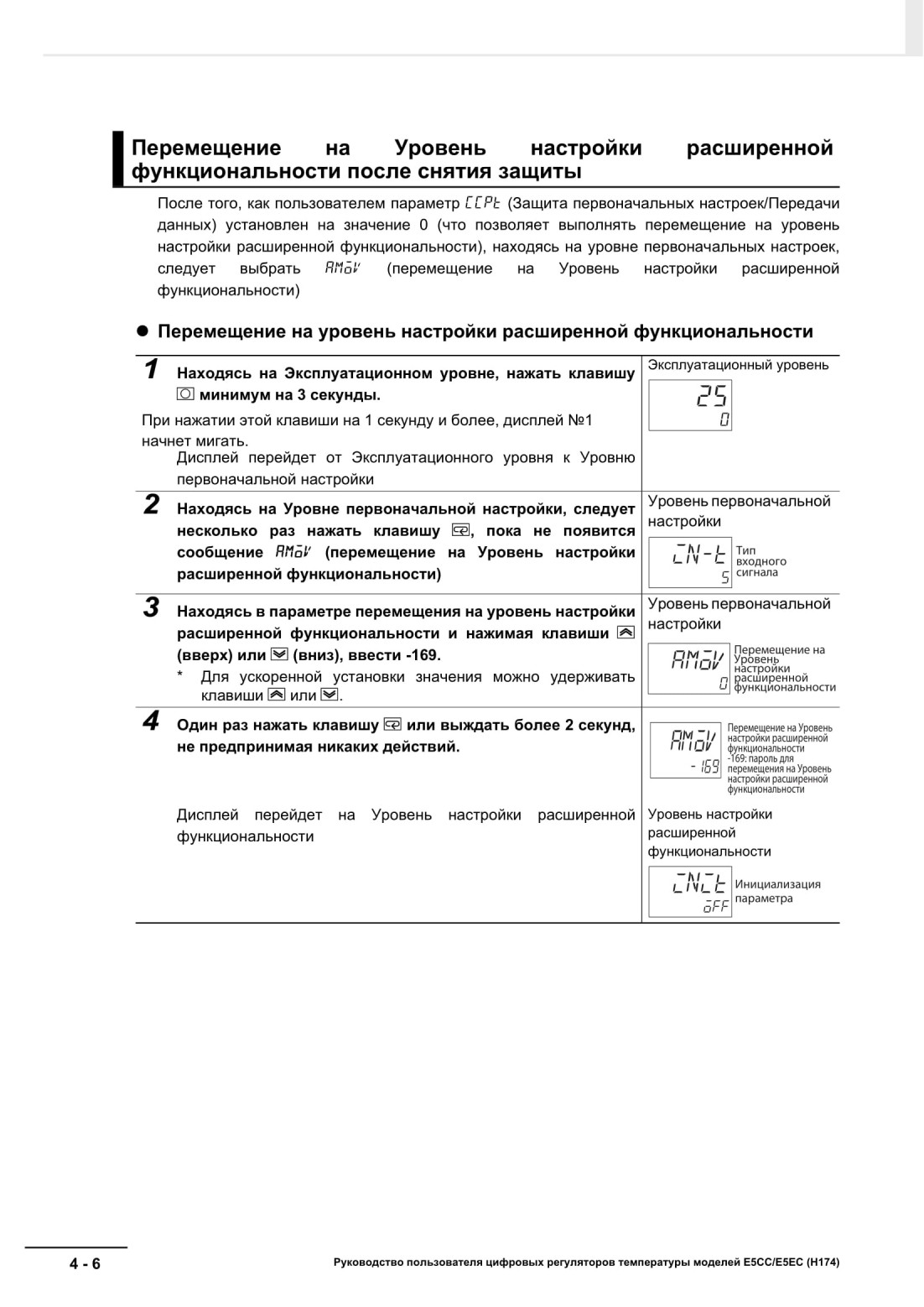

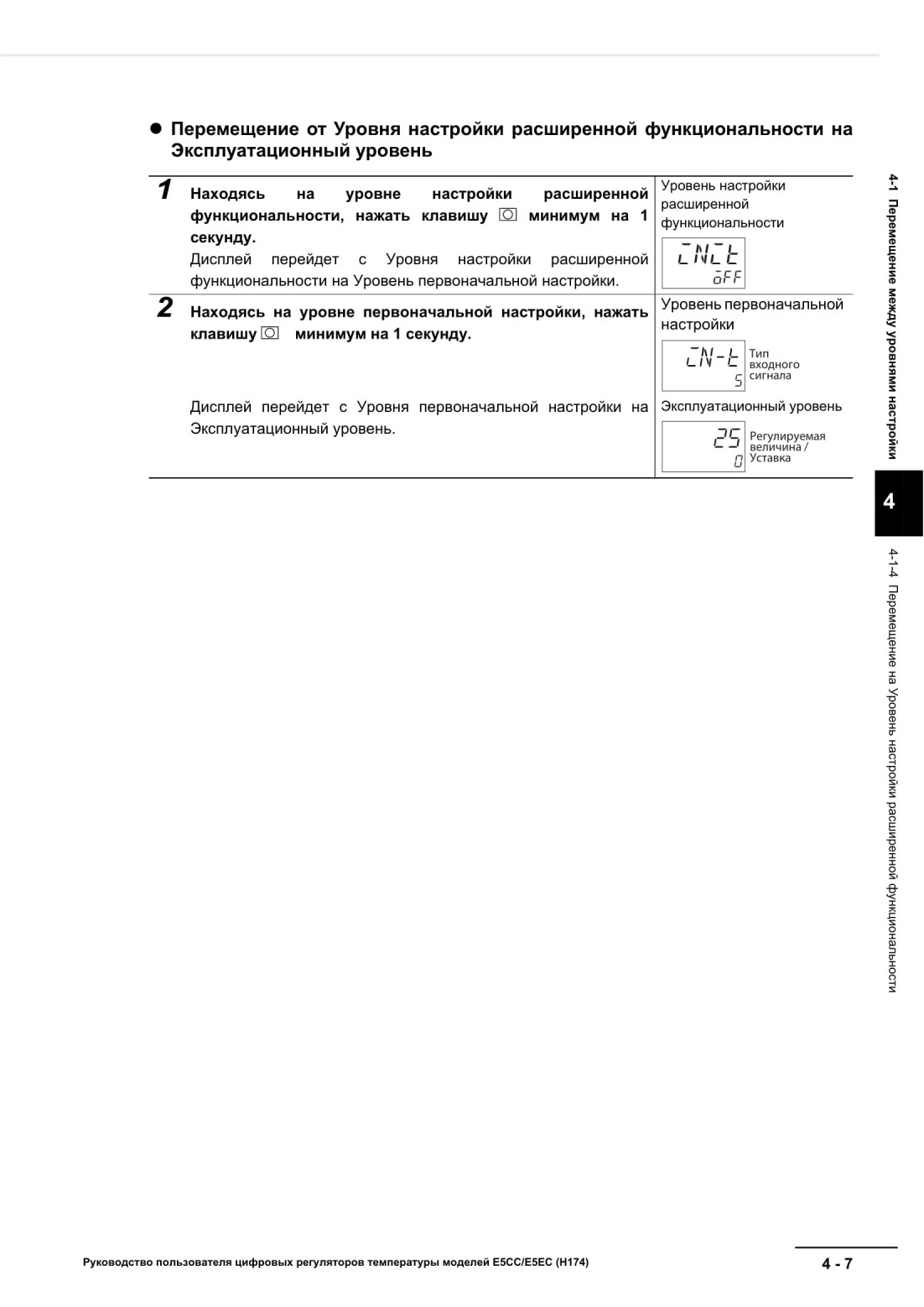

■ Перемещение на Уровень настройки расширенной функциональности после снятия защиты

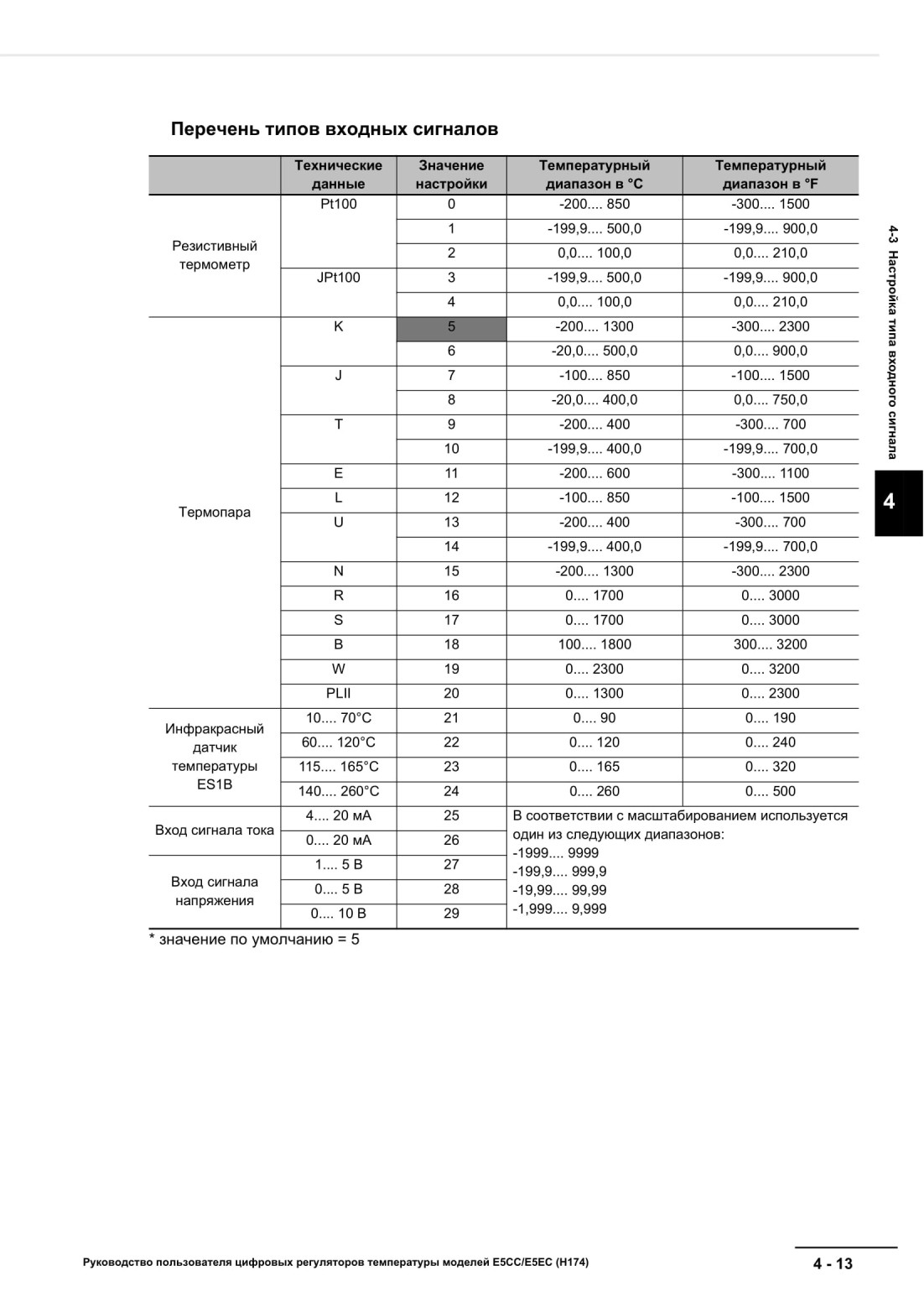

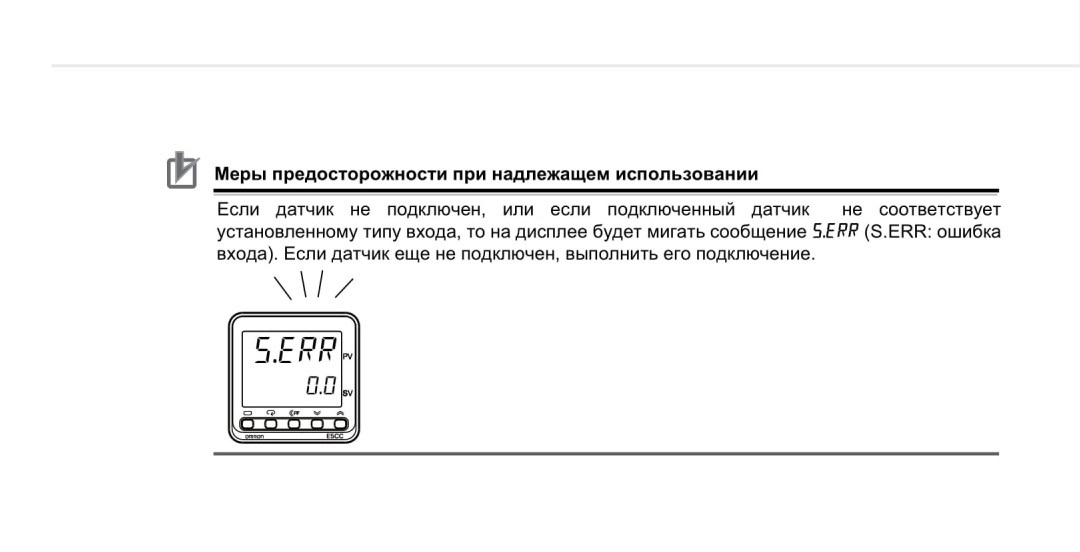

Перечень типов входных сигналов

содержание .. 4 5 6 7 ..
