Руководство пользователя цифровых регуляторов температуры моделей E5CC/E5EC (Н174)

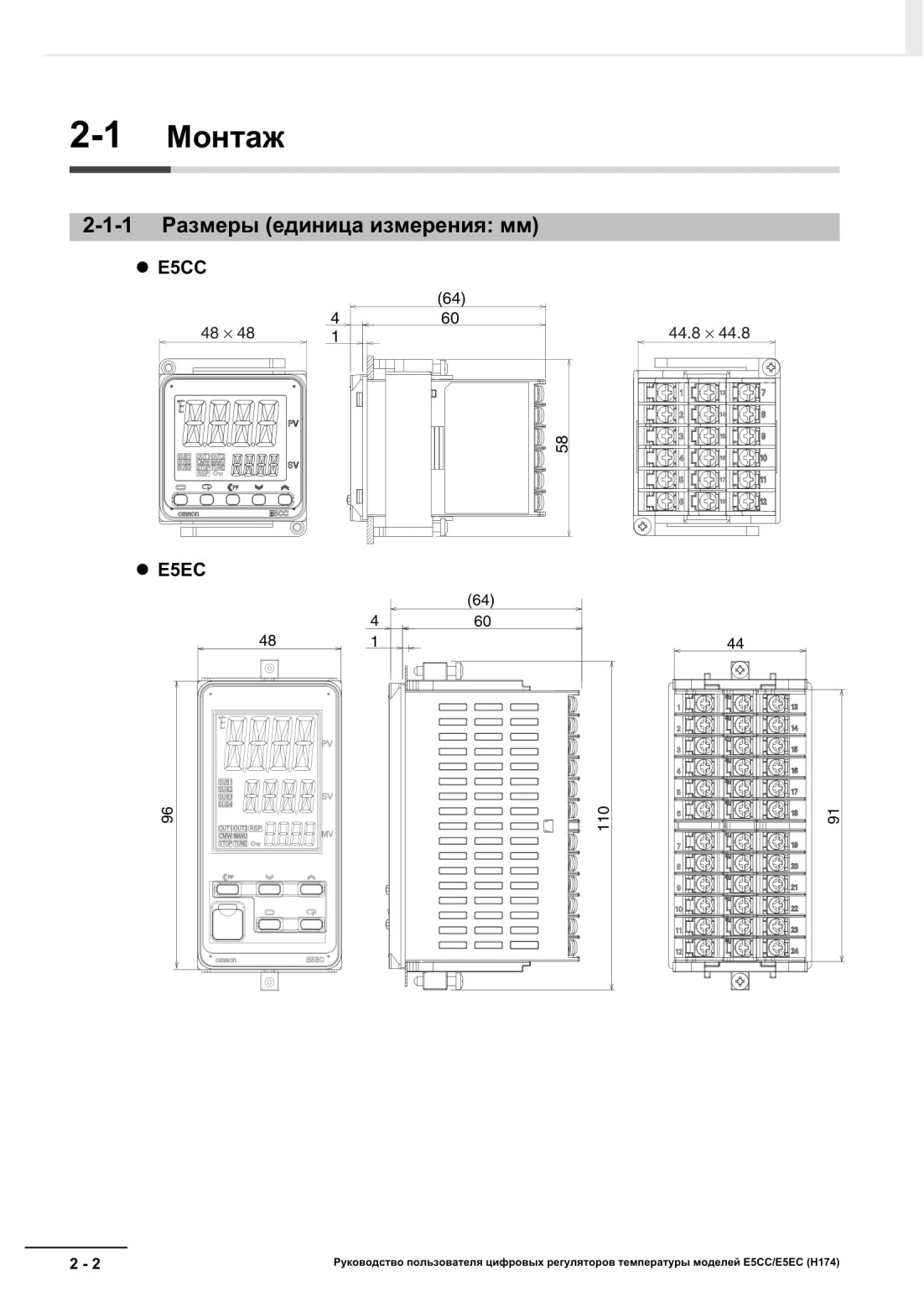

2-1

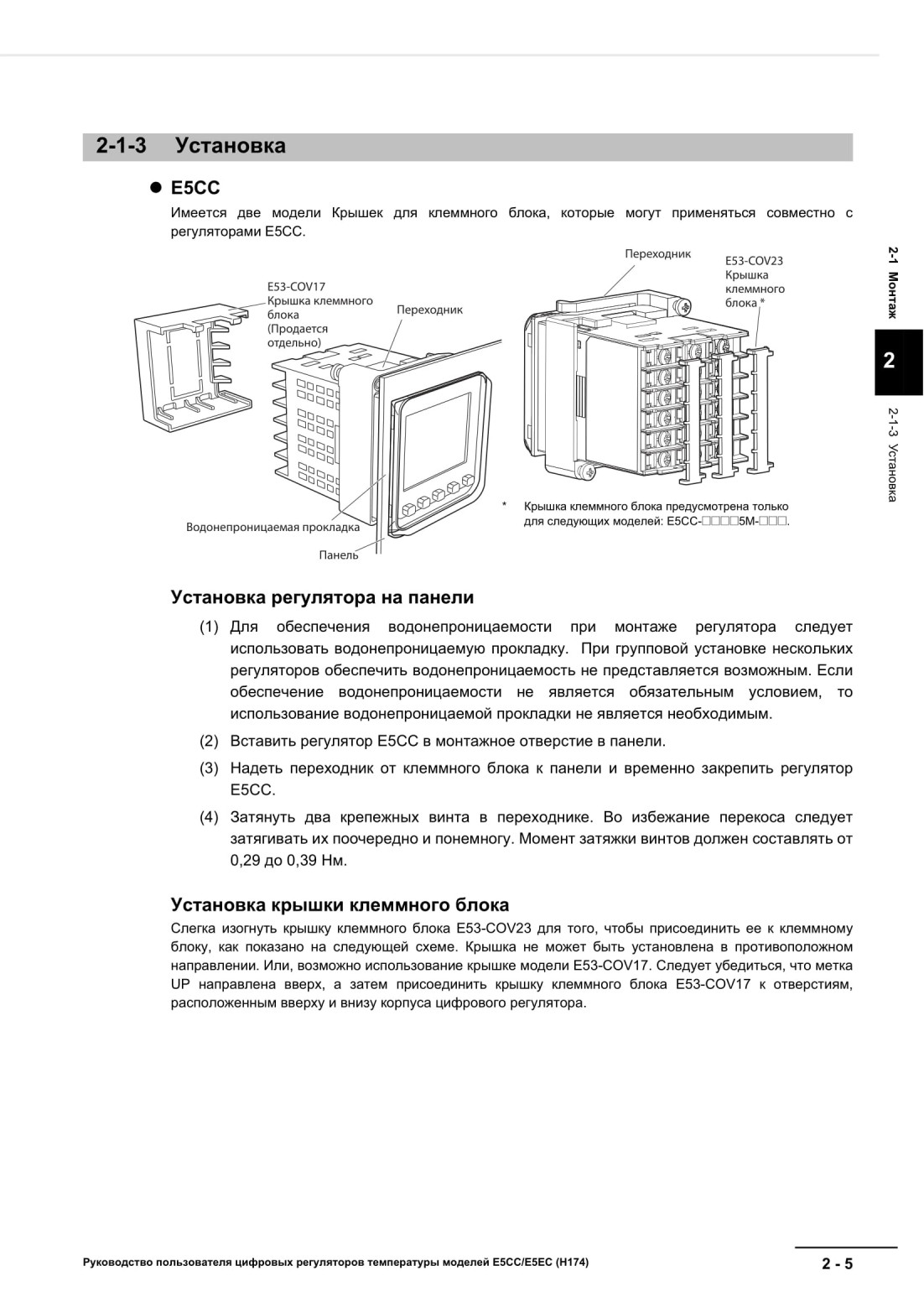

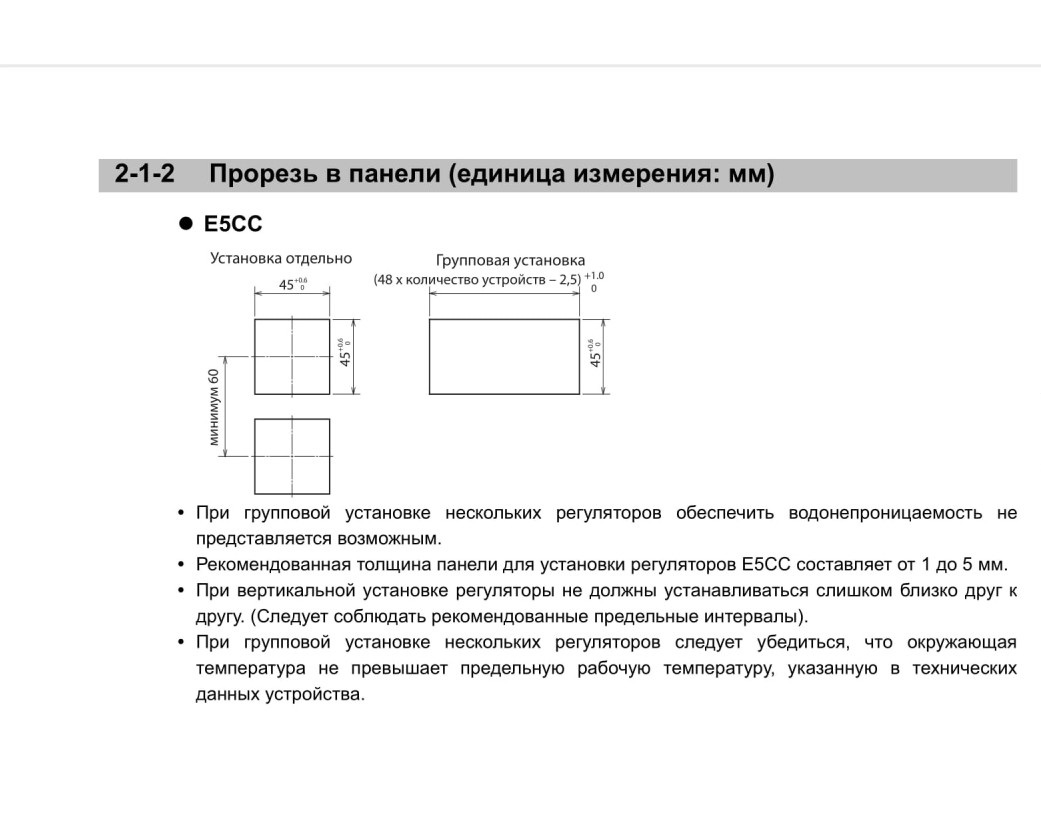

Установка

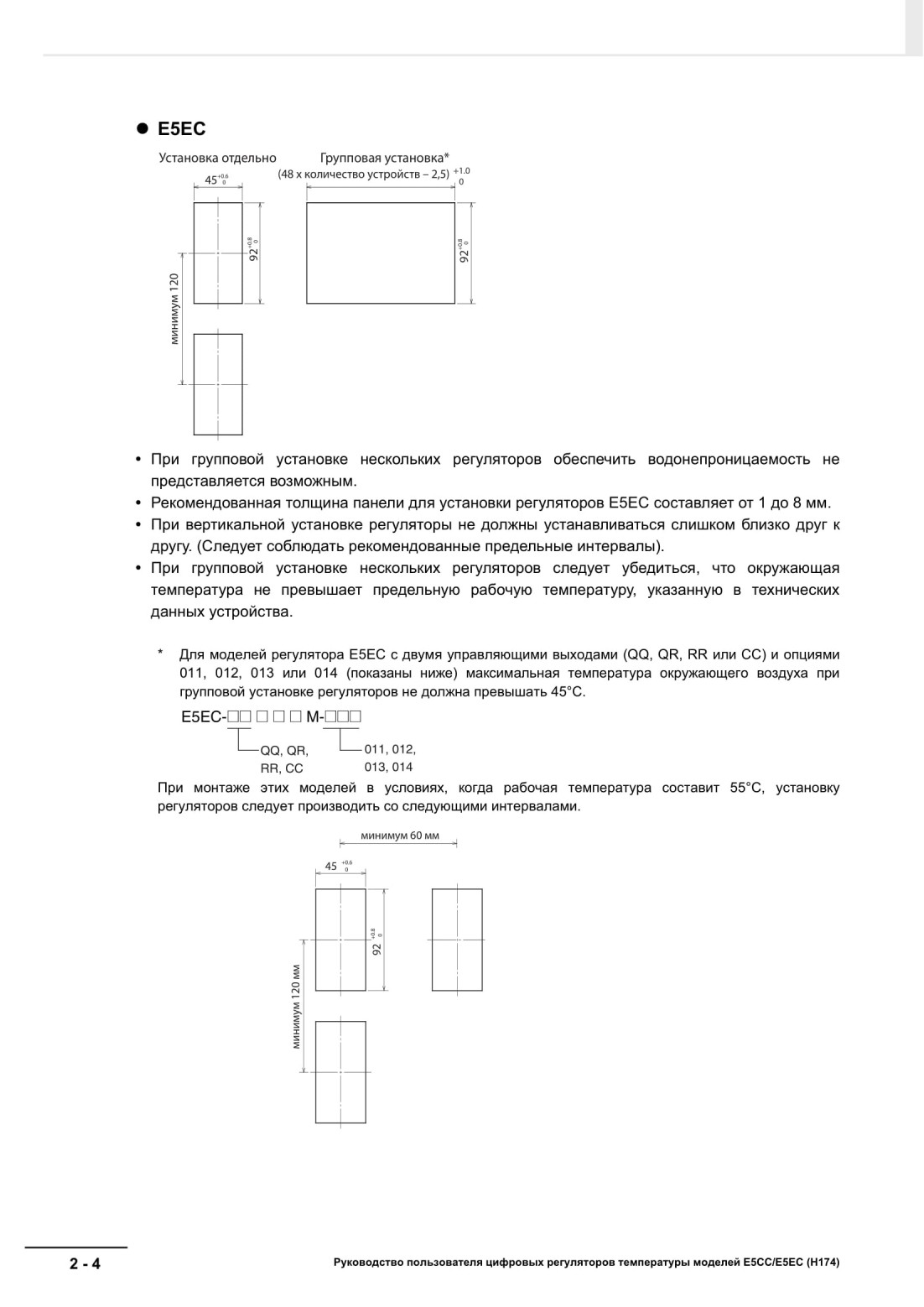

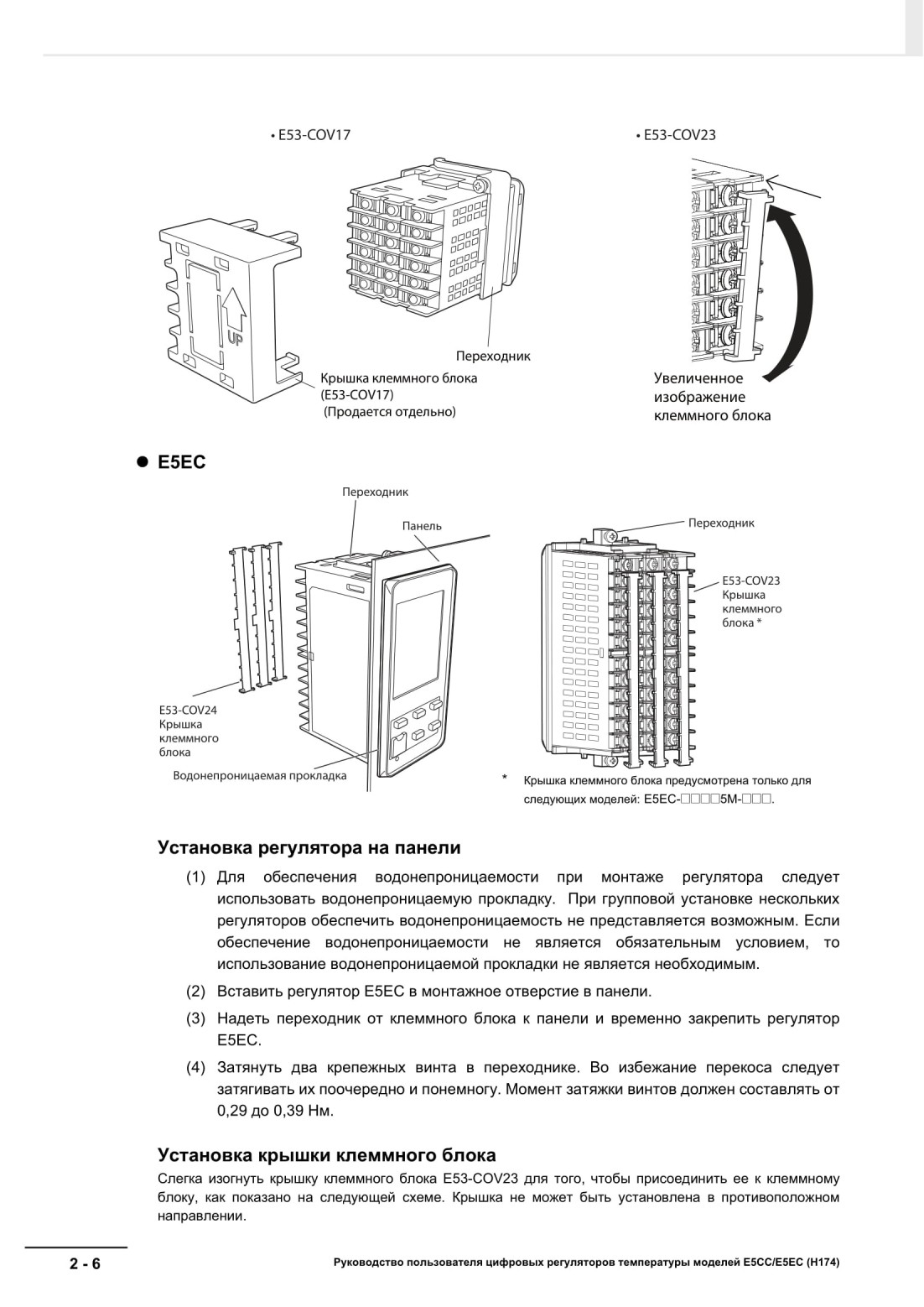

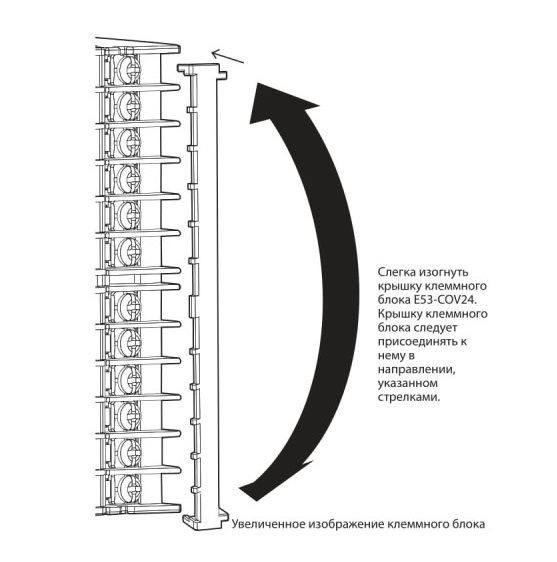

2-2 Использование контактных клемм

В данном разделе описаны клеммы регуляторов Е5СС/Е5ЕС

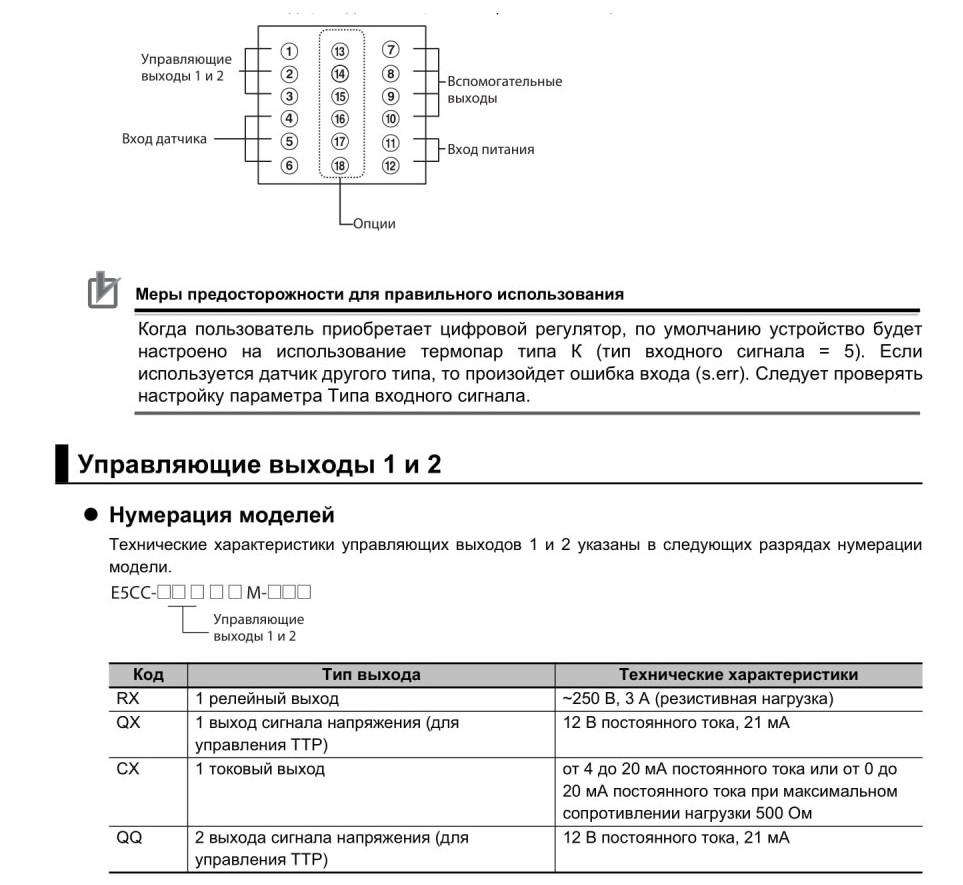

2-2-1 Пример подключения проводки к клеммному блоку регулятора Е5СС

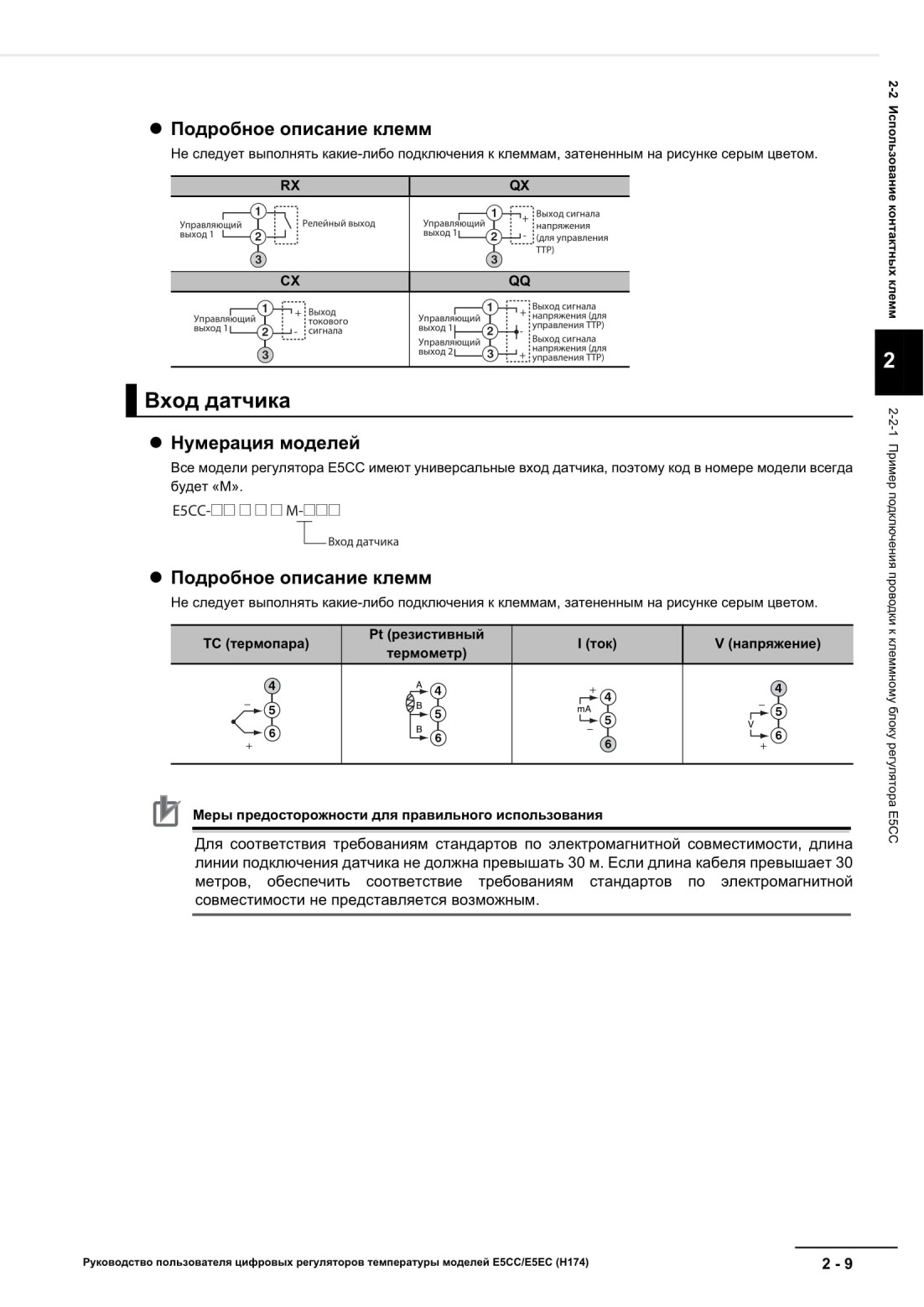

• Клеммный блок

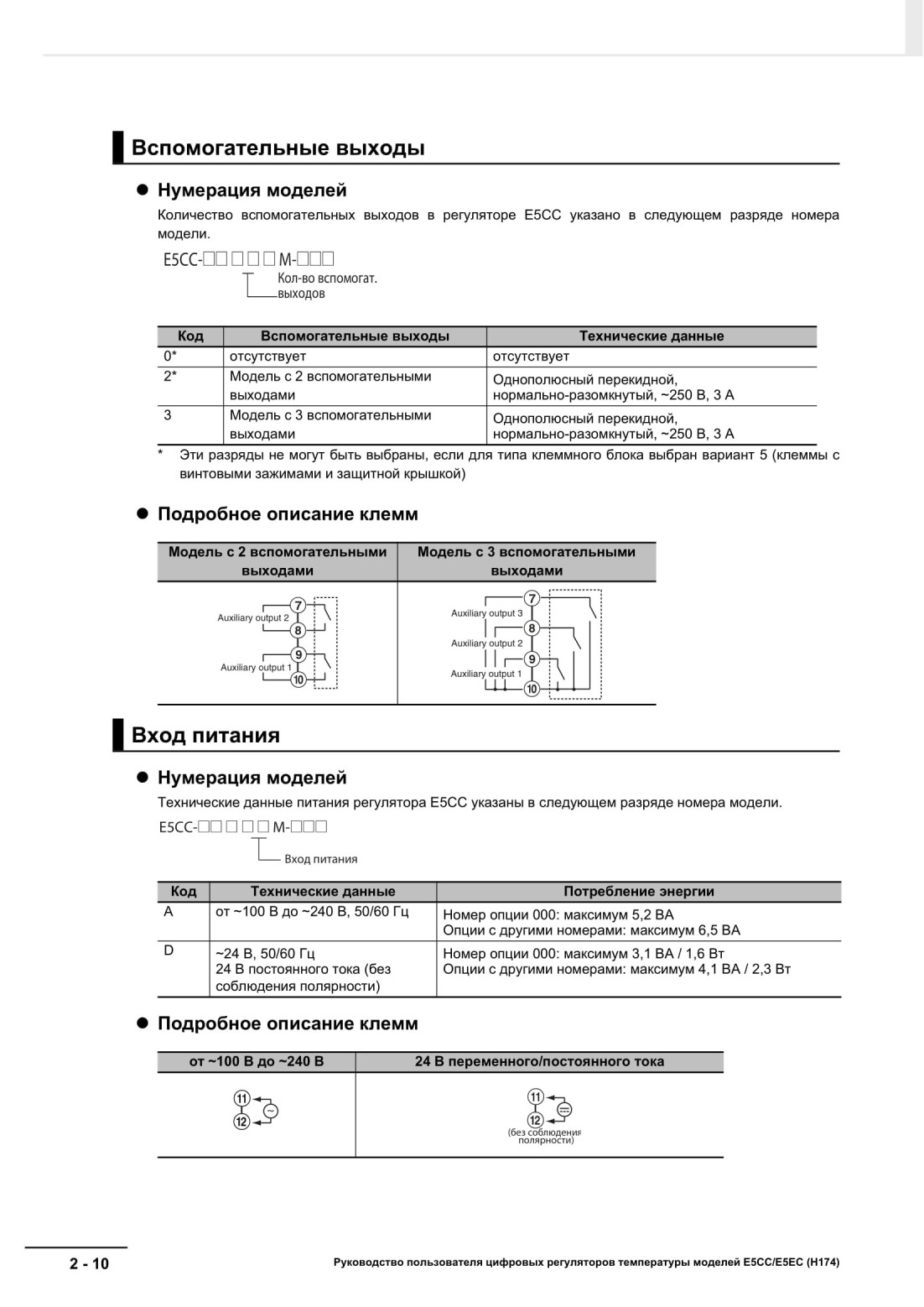

Клеммный блок регулятора Е5СС имеет пять типов клемм: управляющие выходы 1 и 2, вход датчика, вспомогательные выходы, вход питания, а также различные опции.

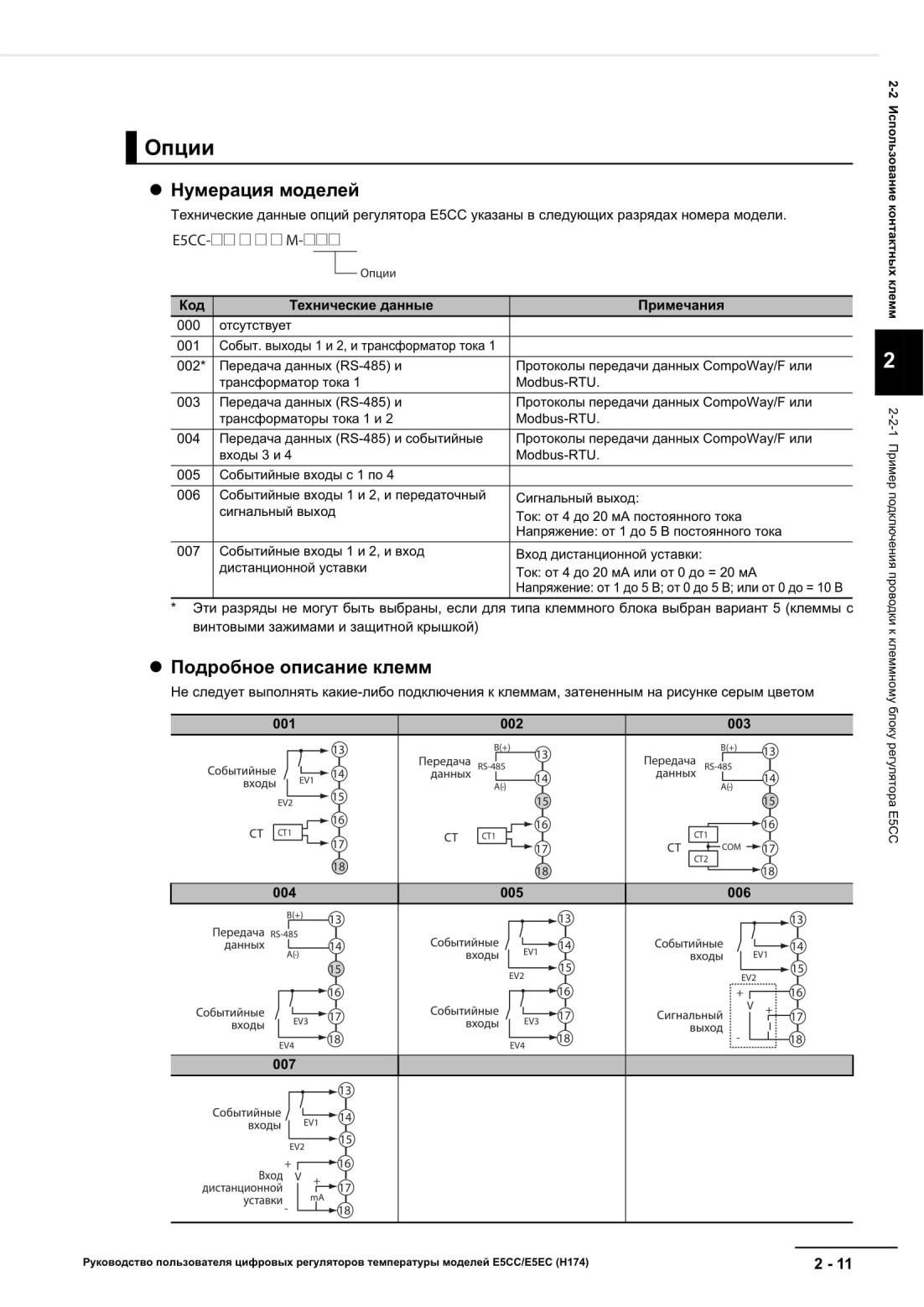

Опции

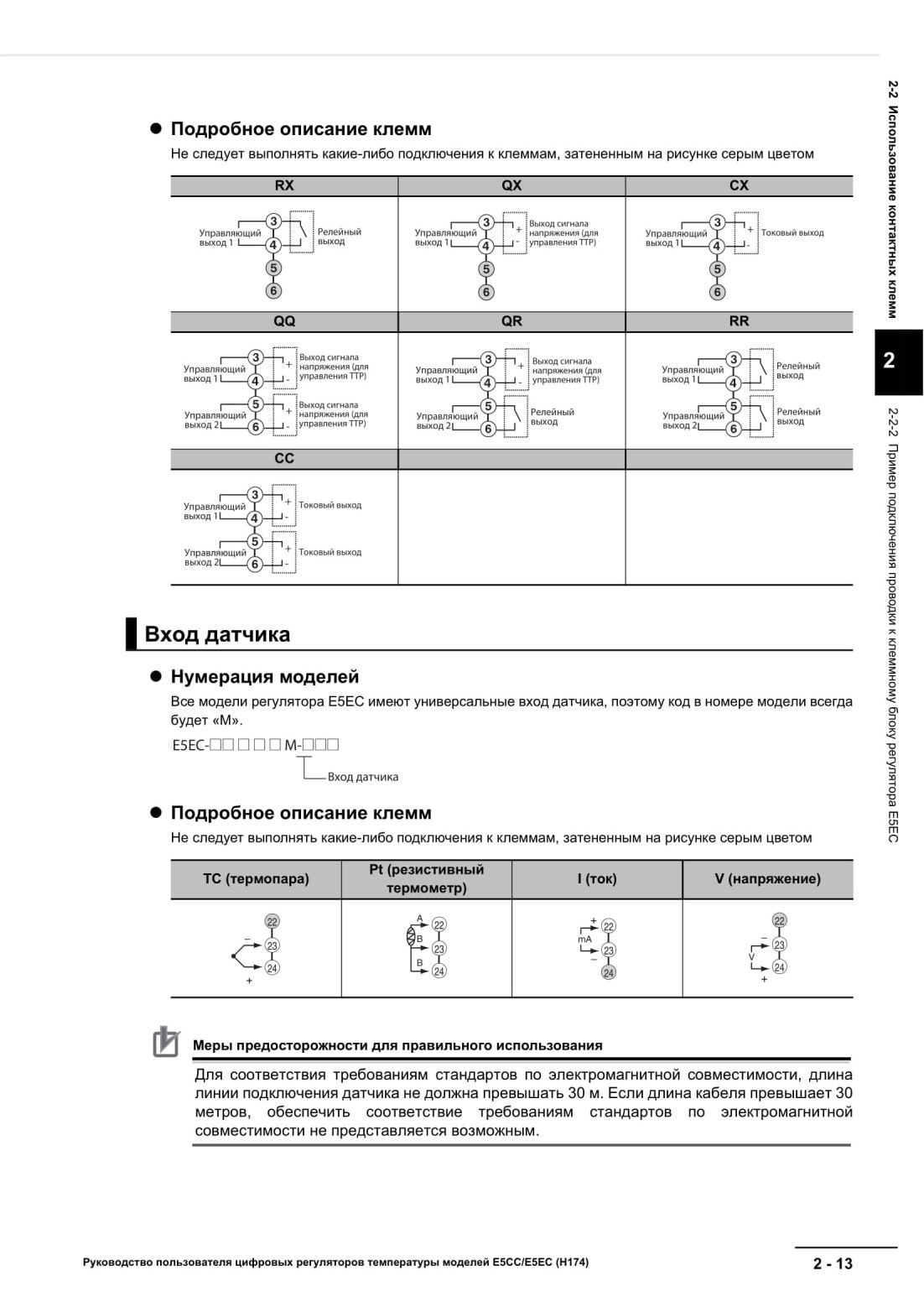

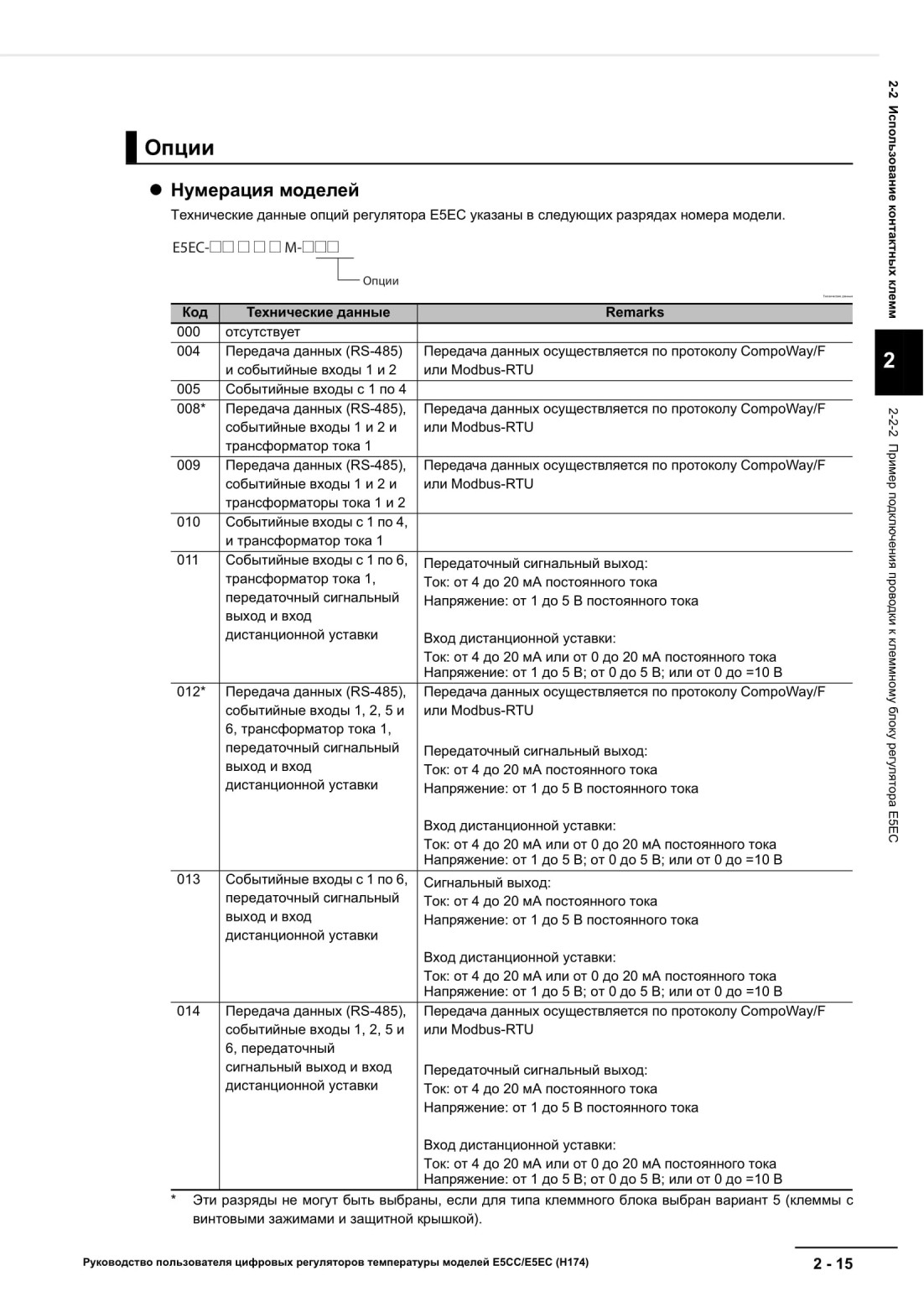

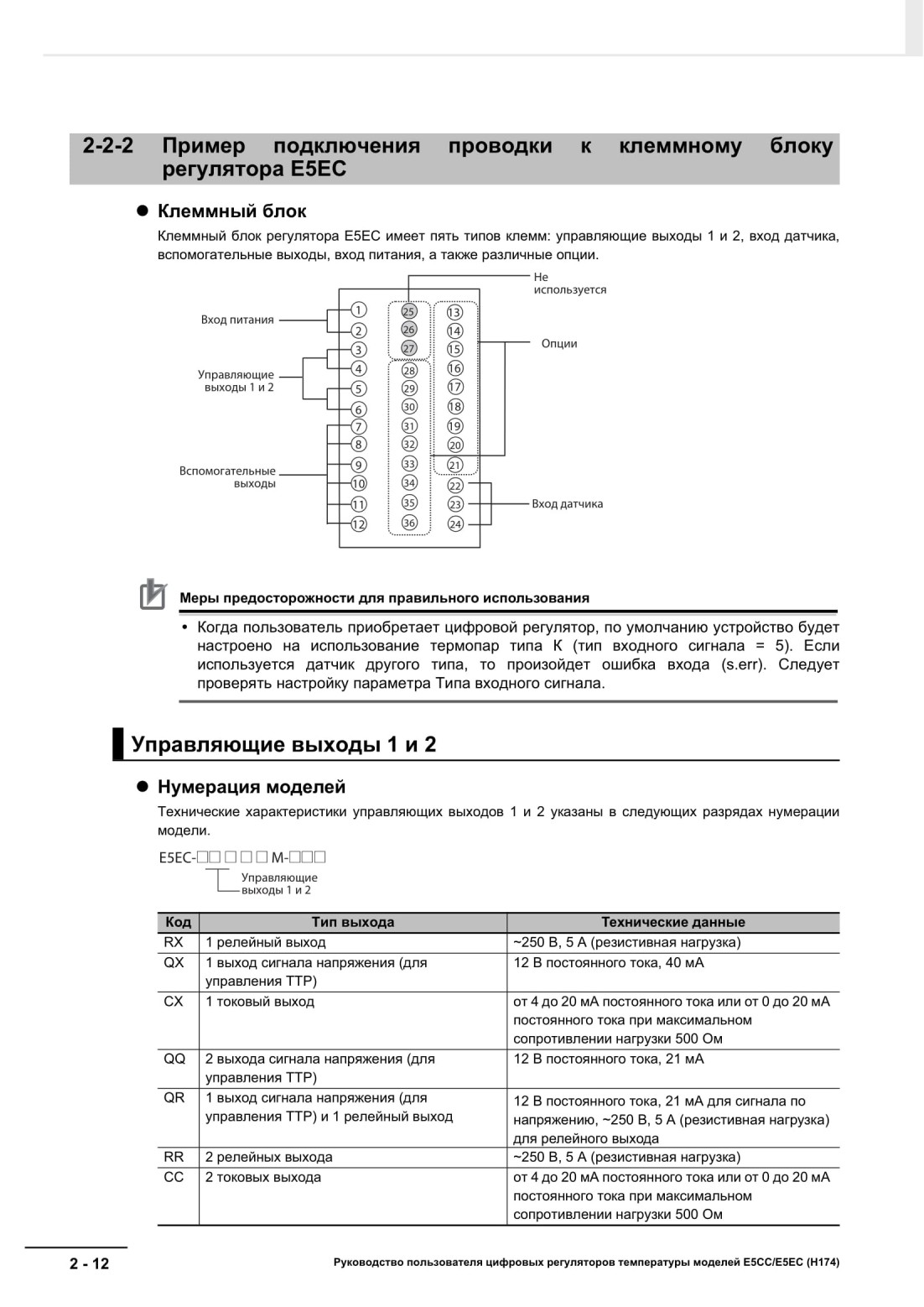

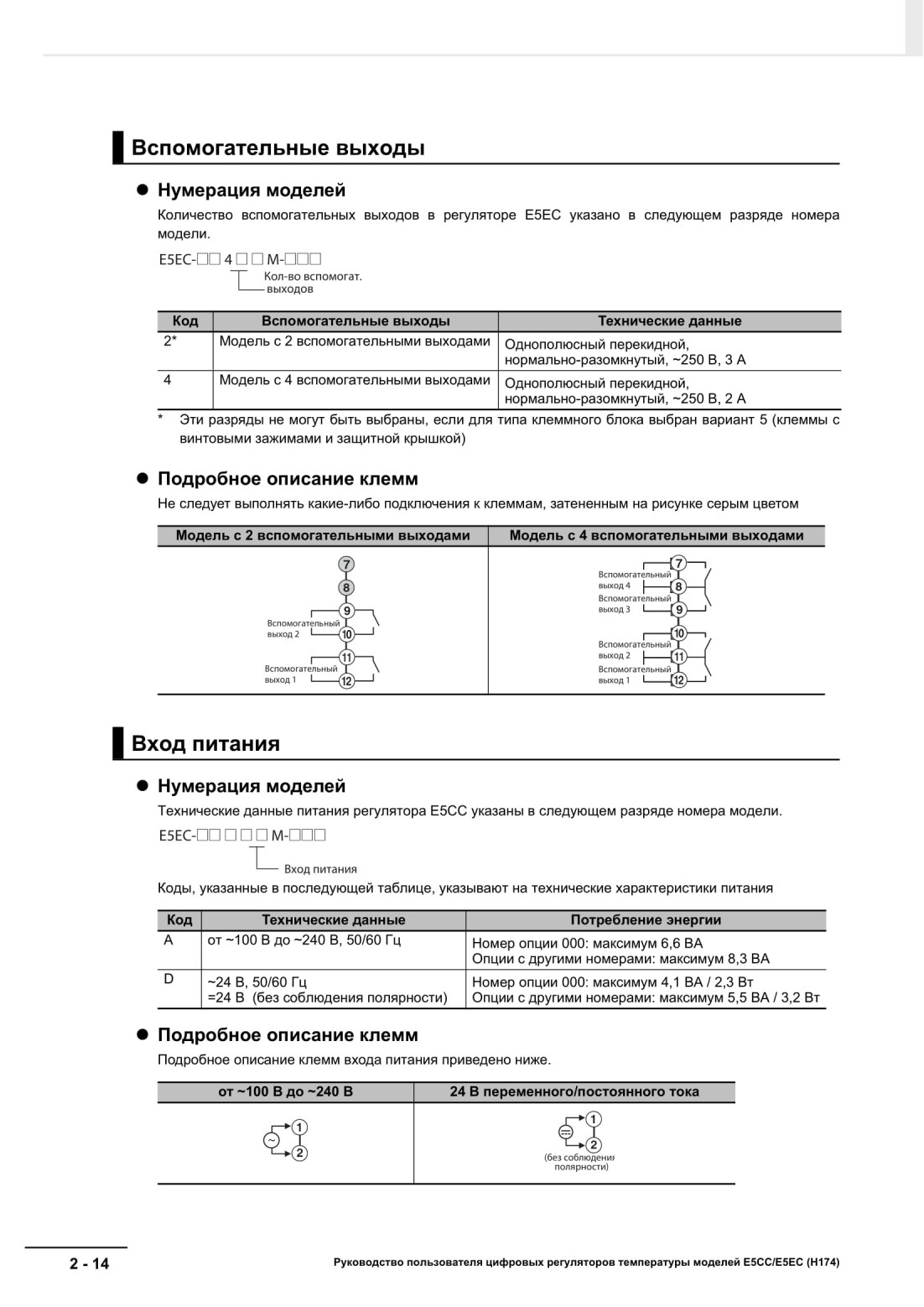

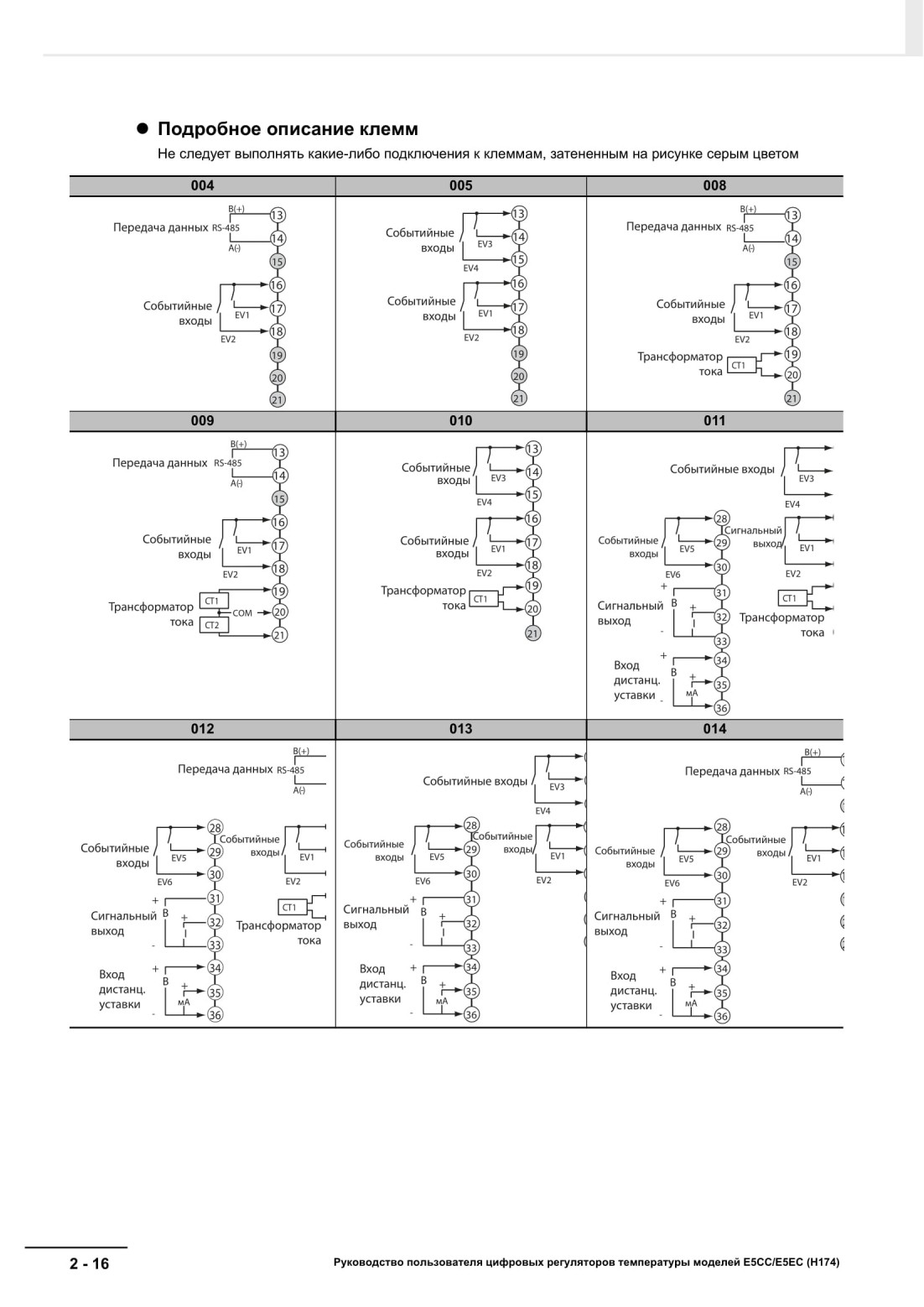

2-2-2 Пример подключения проводки к клеммному блоку регулятора Е5ЕС

2-2-3 Меры предосторожности при подключении проводки

• Для того, чтобы избежать наводки внешних помех, следует разделить проводники входных сигналов и линии питания.

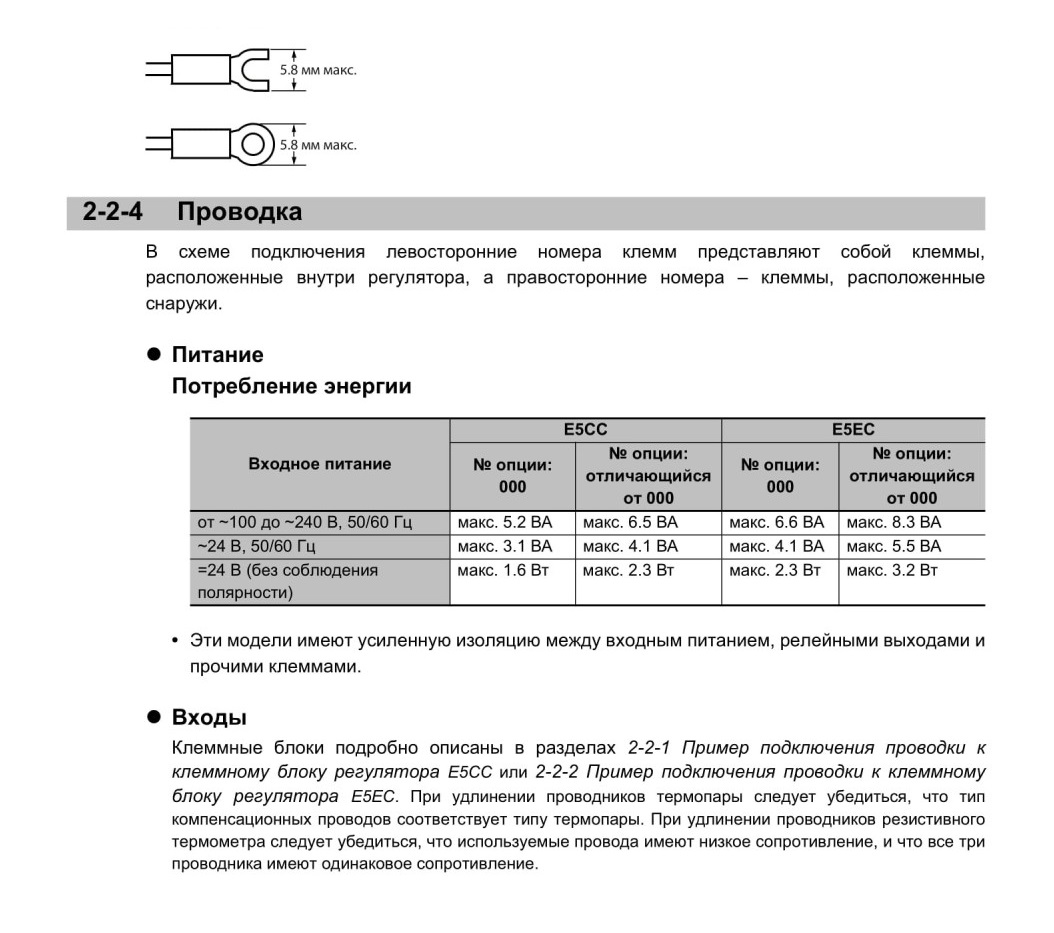

• Следует использовать экранированный кабель с витой парой, калибром от AWG24 до AWG18 (площадь поперечного сечения от 0,205 до 0,823 мм2). Длина зачищенного участка должна составлять от 6 до 8 мм.

• При подключении проводников следует пользоваться обжимаемыми клеммами.

• При выполнении обжатия следует использовать соответствующие материалы и инструмент.

• При креплении клемм момент затяжки винтов должен составлять от 0,43 до 0,58 Нм.

• Следует использовать следующие типы обжимаемых клемм, рассчитанные на зажимные винты М3,0
