Гусеничный экскаватор Hyundai R450LC-7. Руководство по эксплуатации и обслуживанию - часть 14

5-4

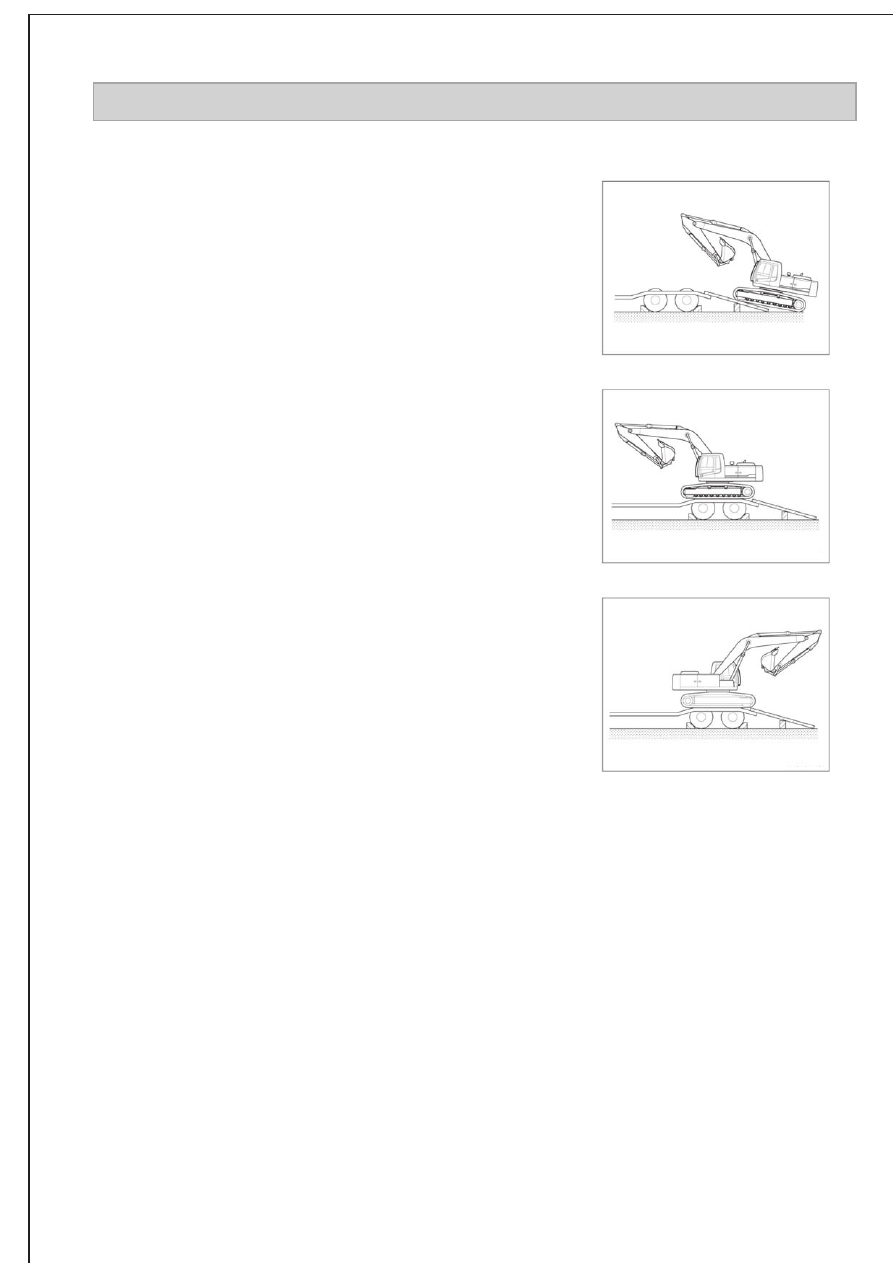

   3. ПОГРУЗКА МАШИНЫ

1) Погрузку и разгрузку машины производите на  ровном

     плоском участке земли.

2) Используйте сходни достаточной длины, ширины и то-

    лщины, а также соответствующего наклона.

3) Установите рычаг безопасности экскаватора в положе-

    ние блокировки (ЗАБЛОКИРОВАННО) перед его креп-

    лением на платформе трейлера, убедитесь в том, что

    экскаватор установлен параллельно платформе трей-

    лера. Транспортный



двигатель экскаватора должен на-

    ходиться сзади при погрузке экскаватора в трейлер и

    спереди - при его разгрузке.

4) Выполните следующие действия после погрузки экска-

     ватора в трейлер.

   (1) Остановите процесс погрузки, когда экскаватор бу-

        дет расположен горизонтально с задними колесами

        трейлера.

   (2) После поворота платформы на 180 градусов уста-

        новите рычаг блокировки вращения поворотного

        круга в положение блокировки (ЗАБЛОКИРОВАННО).

5-5

(3) Плавно и аккуратно опустите рабочее оборудование



после занятия экскаватором транспортного положения.

  Подложите прямоугольный деревянный брус под

  гидроцилиндр ковша с целью предотвращения его

  повреждения во время транспортировки.

  Убедитесь, что во время процесса погрузки и раз-

  грузки экскаватора переключатель транспортной

  скорости экскаватора стоит в положении "НИЗКАЯ",

  что соответствует символу черепахи.

  Избегайте использовать рабочее оборудование для

  способствования процессу погрузки-разгрузки, так э

  то очень опасно.

  При погрузке не управляйте каким-либо еще меха-

  низмом или устройством.

  Будьте внимательны на границах платформы трей-

  лера, так как невнимательность может привести к

  потере равновесия, как погружаемого экскаватора,

  так и трейлера в целом.

5-6



 4. КРЕПЛЕНИЕ МАШИНЫ

1) Поставьте ручной замок рычага в положение "Закрыто".

2) Опустите рабочее оборудование на погрузочную плат-

    форму трейлера.

3)

Установите рычаг безопасности в положение вращения



    блокировки (ЗАБЛОКИРОВАННО).

4)

Выключите все выключатели (положение ОТКЛ.) и выта-

    щите ключ из замка.

5) Затяните все болты.

6) С целью предотвращения перемещения машины впе-

    ред, назад, вправо и влево во время транспортировки

    на трейлере продолжите деревянные упорные бруски

    под гусеницы и надежно укрепите их с помощью тро-

    сов.

5-7

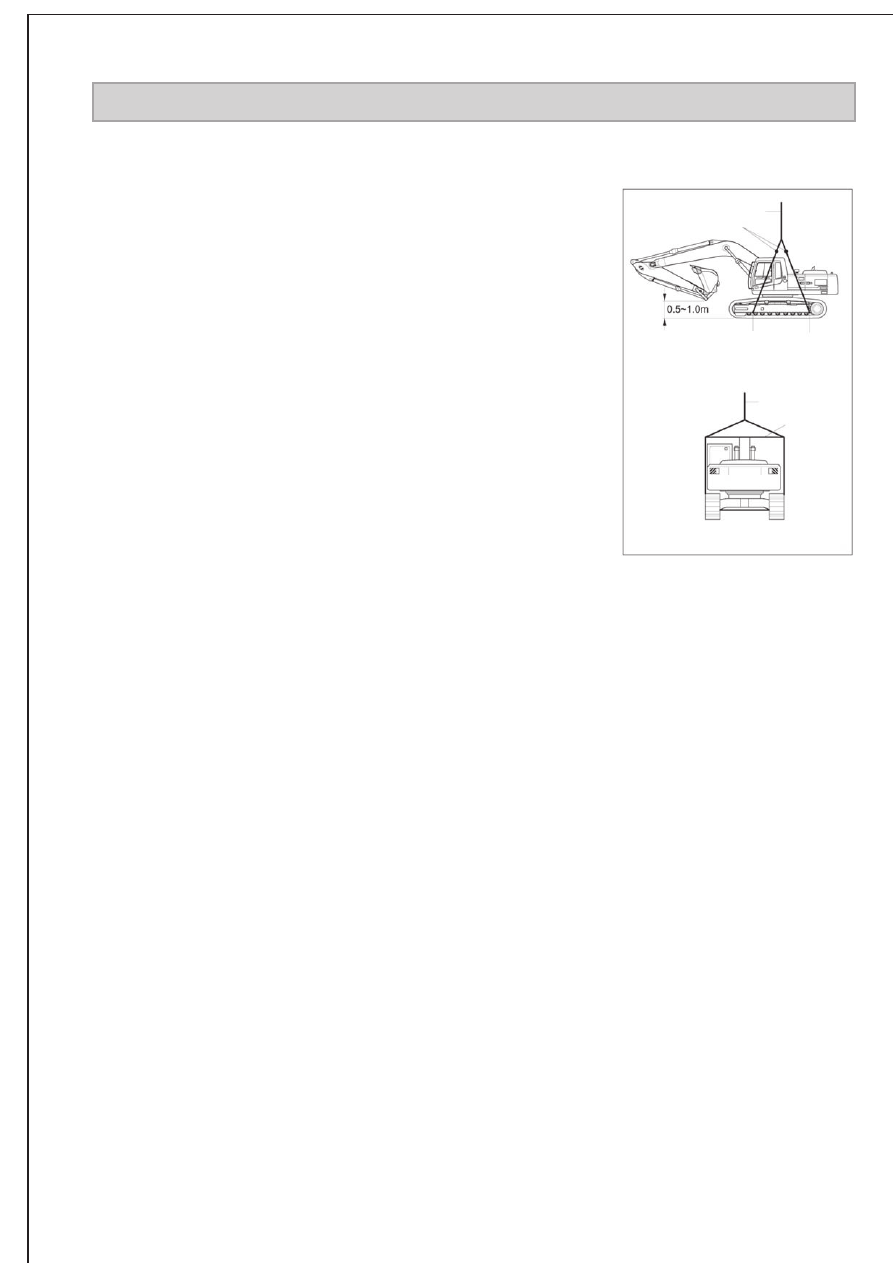

   5. ПОГРУЗКА И РАЗГРУЗКА С ПОМОЩЬЮ КРАНА

1) Уточните вес, длину, ширину и высоту машины соглас-

    но Раздела 2 "Технические характеристики" перед тем,

    как Вы собираетесь производить погрузку машины кра-

    ном.

2) Используйте длинный трос и стойки обеспечения зазо-

    ров с целью исключения соприкосновения строповоч-

    ных элементов с экскаватором.

3) В местах соприкосновения тросов с конструкцией экска-

    ватора установите резиновые прокладки.

4) Установите кран в должное место.

5) Установите стойки и трос, как показано на рисунке.

  Убедитесь, что Вы правильно выбрали длину троса.

  Установите рычаг безопасности и рычаг блокиров-

  ки вращения поворотного круга в положение блоки-

  ровки с целью предотвращения перемещения маши-

  ны и ее элементов при погрузке.

  Неправильная строповка или установка тросов мо-

  жет привести к повреждению машины.

  Не производите погрузку очень быстро.

  Очистите рабочую зону от персонала.

ограничени

трос

трос

ограничители

ВИД СЗАДИ

между гусеничными

роликами №1 и №2

между

гусеничными

роликами и

натяжным колесом

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ

1) ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО

    ОБСЛУЖИВАНИЯ

(1) Следует проверять работоспособность машины и

     проводить ее обслуживание в соответствии с

     периодичностью, описанной на стр. 6-11,

     основываясь на показаниях счетчика моточасов,

     расположенного на панели переключателей.

(2) Уменьшайте интервалы между контрольными

      проверками и обслуживанием в зависимости от

      условий эксплуатации машины

     (напр. При работе в запыленных зонах, в карьерах,

      на морском шлейфе и др.)
(3) Практикуйте проведение всего комплекса работ по

     техническому обслуживанию при удвоении интервала

     между обслуживаньями. Например, при 100 моточасах

     одновременно проводите операции по техническому

     обслуживанию, соответствующие каждым 100 моточасам,

     каждым 50 моточасам и ежедневному техническому

    обслуживанию.

2) ПРАВИЛА БЕЗОПАСНОСТИ

(1) Приступайте к выполнению технического

     обслуживания только после полного изучения

     конструкции машины.
(2) Монитор, установленный на данной машине, ]

      полностью гарантирует отображение всех

      параметров машины. Ежедневный контрольный

      осмотр следует проводить в соответствии с

      Параграфом 4 "Перечень параметров,

      проверяемых при техническом обслуживании"

      настоящего раздела.
(3) Двигатель и гидроаппаратура отрегулированы на

     заводе-изготовителе. Не допускайте не

     авторизованный для этих работ персонал к

    этим агрегатам.

4) Если Вы не знаете, как обслуживать какое-либо

    устройство, обратитесь к местному дилеру

    компании "ХЁНДЭ".

(5) Сливайте использованное масло и охлаждающую

     жидкость в закрытые емкости и храните их как

     промышленные отходы в соответствии с

     действующими нормами и правилами.

6-1

6-2

3) ПРАВИЛЬНОСТЬ ПРОВЕДЕНИЯ

    ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

(1) Замените и отремонтируйте вышедшие из

       строя детали и агрегаты.

     Необходимо регулярно заменять изнашивающиеся

     и загрязняемые (засоряемые) детали, такие как

     зубья ковша, боковой нож ковша, фильтры и т.д.

(2) Используйте оригинальные детали.

(3) Используйте рекомендуемые масла.

(4) Удалите пыль и воду вокруг заливного отверстия

      масляного бака перед заливкой масла.

(5) При чрезмерном повышении температуры масла

     необходимо его слить.

(6) Не проводите ремонтных работ при работающем

     двигателе. При заливке масла заглушите двигатель.

(7) Перед ремонтом гидросистемы необходимо

     сбросить из нее давление.

(8) Убедитесь, что после проведения технического

     обслуживания, дисплей находится в

     работоспособном состоянии.

(9) Для более детальной информации по техническому

     обслуживанию обращайтесь к местному дилеру

     фирмы "ХЁНДЭ".

Перед тем, как начать техническое обслуживание,

убедитесь, что Вы полностью поняли положения

Раздела 1 "Правила техники безопасности".

6-3

4) СБРОС ДАВЛЕНИЯ В ГИДРОСИСТЕМЕ



Струя масла может привести к несчастному

           случаю при снятии крышек или ослаблении

           креплений шлангов непосредственно после

           работы машины, так как масло в гидросистеме

           машины находится под высоким давлением.

           Перед ремонтом элементов гидросистемы

          убедитесь в том, что Вы сбросили давление из неё.

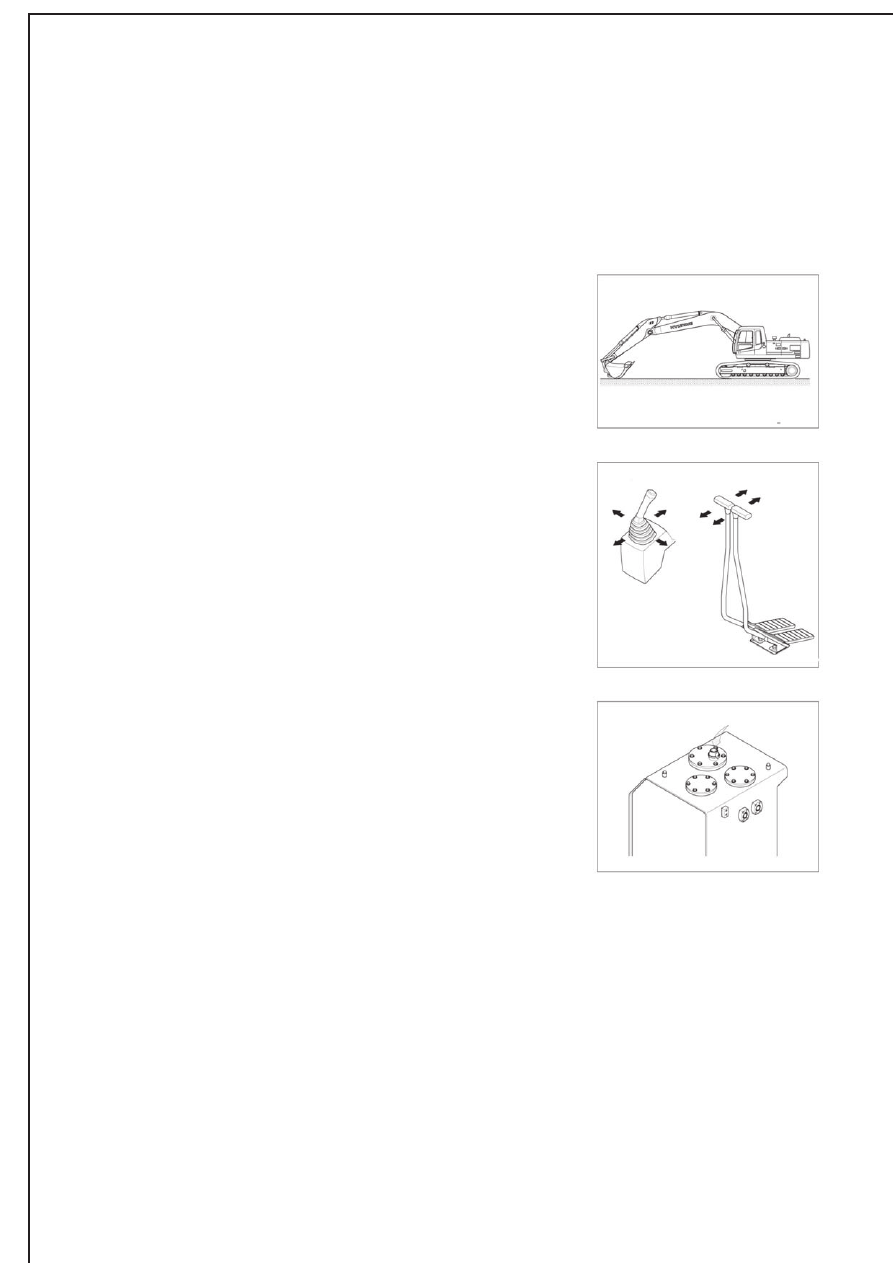

(1) Установите экскаватор в положение парковки и

      заглушите двигатель.

(2) Поставьте рычаг безопасности до конца в

      положение разблокирования и поработайте

      педалями и рычагами управления на полном

      ходе вперед, назад, влево, вправо с целью сброса

      давления в гидроконтуре.

Эти операции не обеспечивают полный сброс

давления в гидросистеме, поэтому при

обслуживании элементов гидросистемы

ослабляйте соединения медленно и не стойте

в направлении возможной струи масла из соединений.

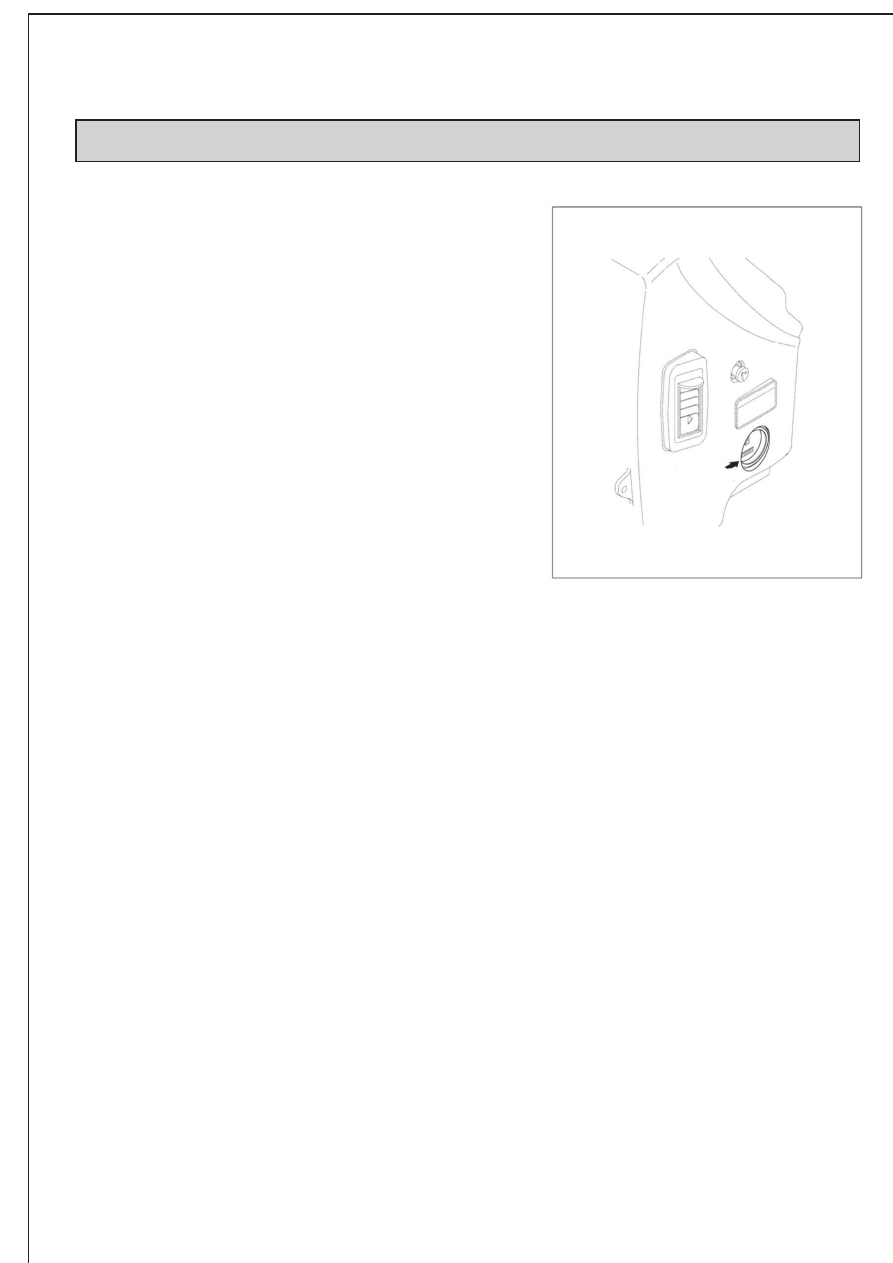

Воздушный сапун

6-4

5) МЕРЫ БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ

    ШЛАНГОВ И ТУРБОПРОВОДОВ

     (1) Будьте особенно внимательны при проверке мест

          соединений шлангов и труб с функциональными

          элементами гидросистемы на предмет наличия

          повреждений. Избегайте загрязнения

          соединительных мест.

     (2) После очистки шлангов, труб и присоединительных

          мест функциональных элементов гидросистемы

          произведите необходимые соединения.

     (3) Используйте оригинальные комплектующие.

     (4) Не присоединяйте шланги, когда они находятся

          в скрученном или свёрнутом состоянии.

     (5) Производите затяжку соединений в соответствии

          с приведенными моментами затяжки.
