Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 39

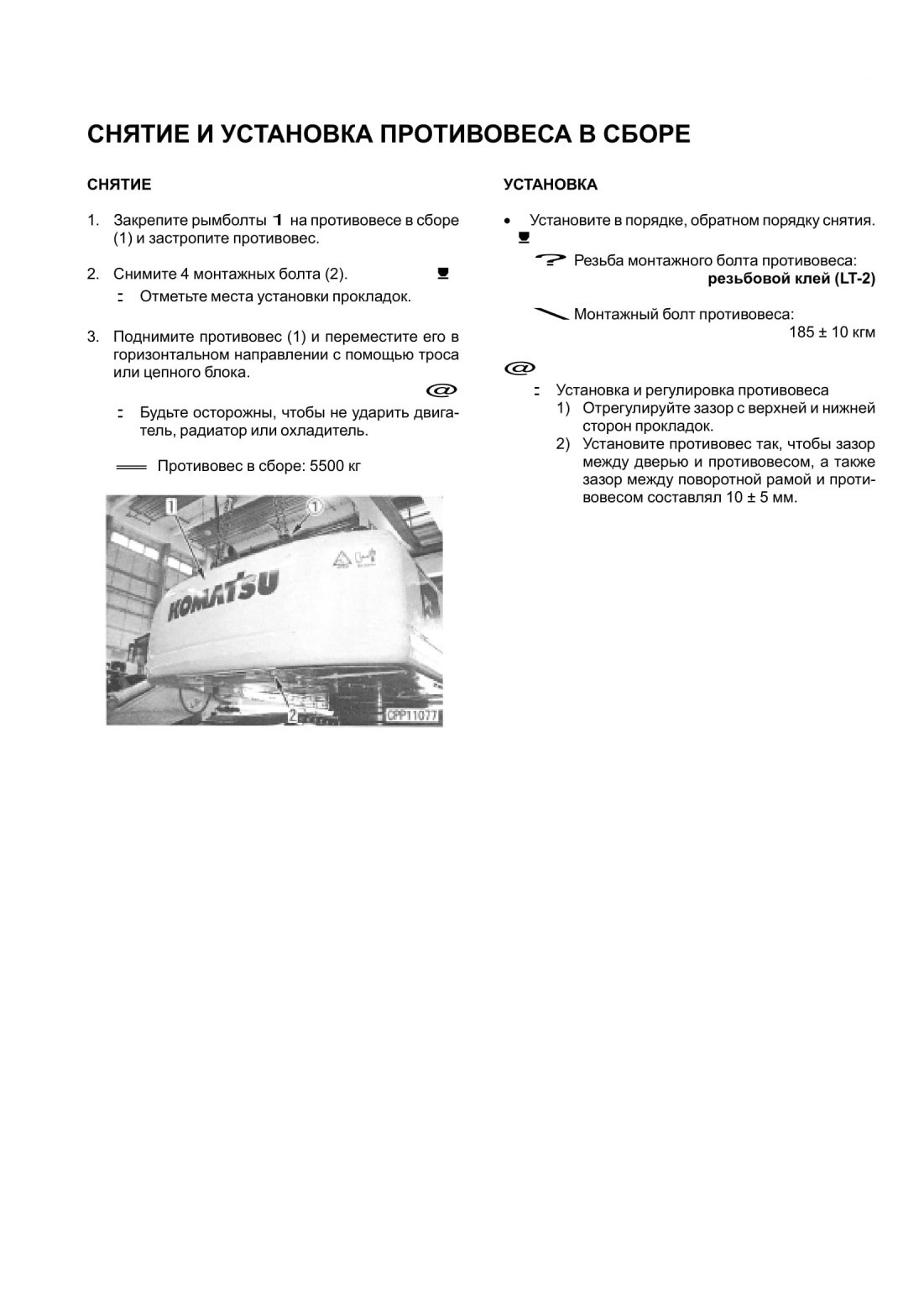

СНЯТИЕ И УСТАНОВКА ПРОТИВОВЕСА В СБОРЕ

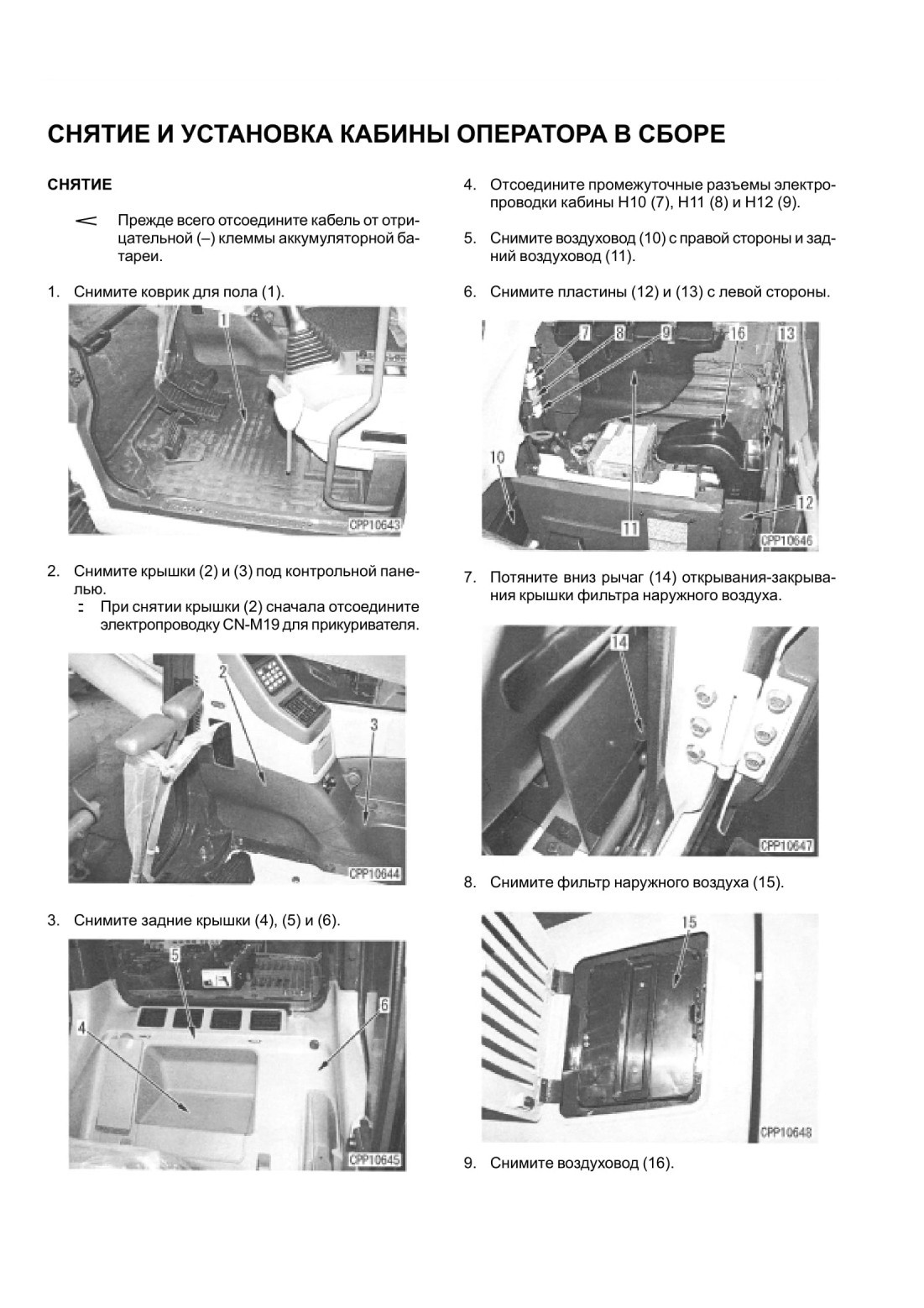

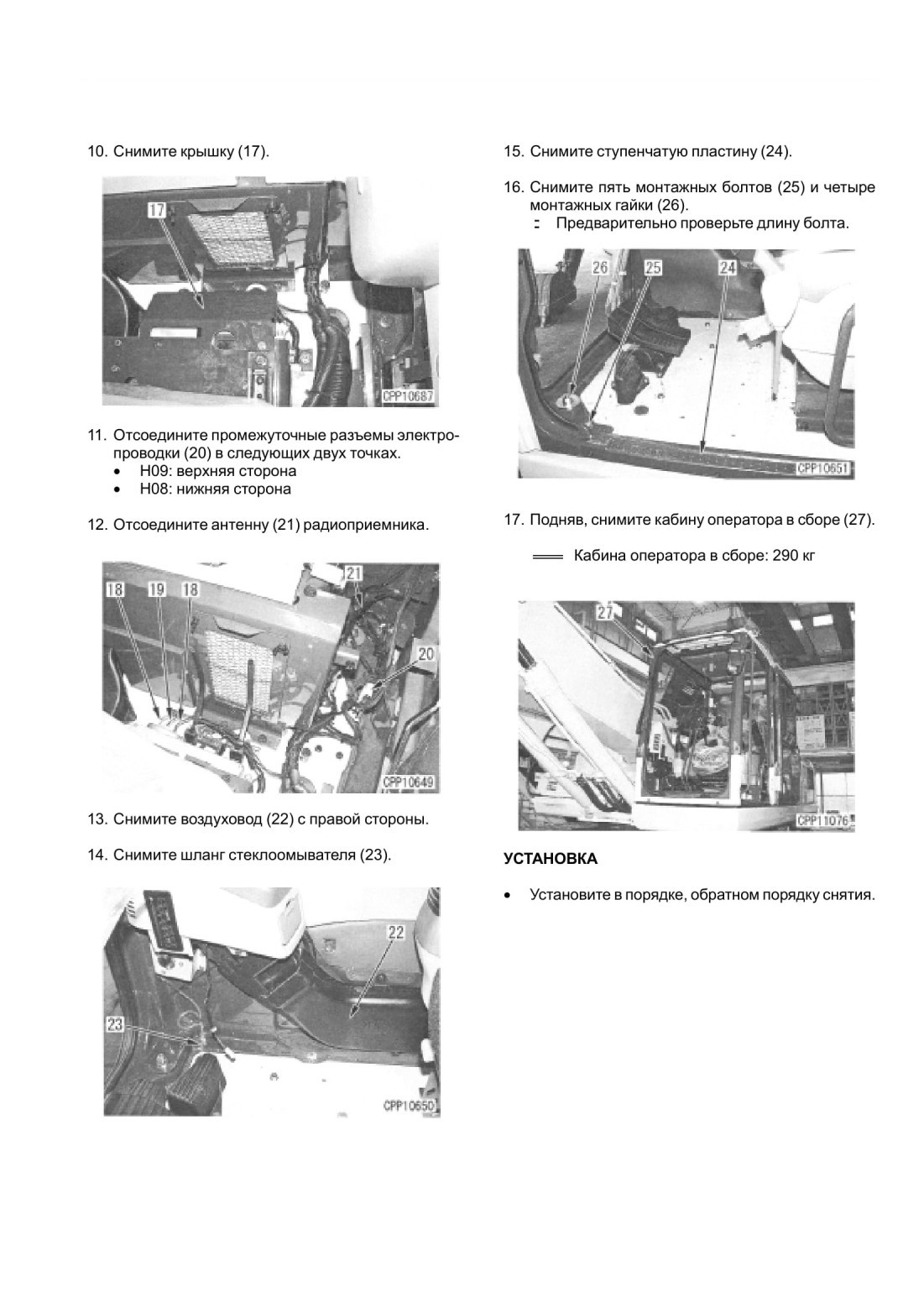

СНЯТИЕ И УСТАНОВКА КАБИНЫ ОПЕРАТОРА В СБОРЕ

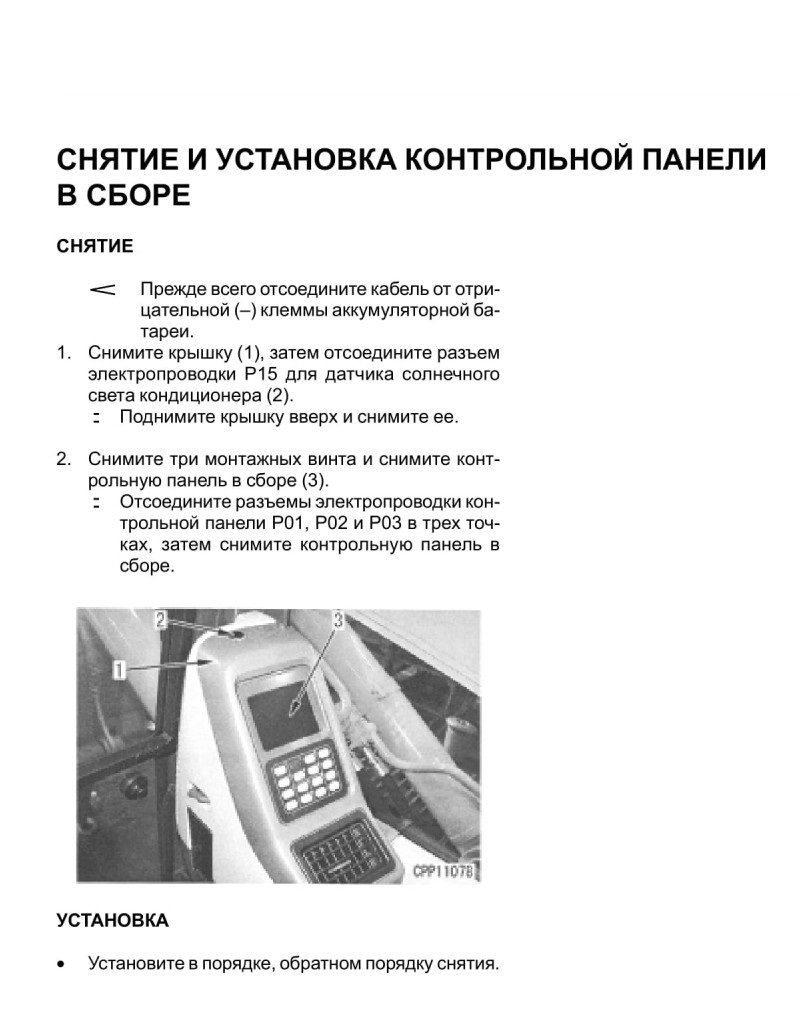

СНЯТИЕ И УСТАНОВКА КОНТРОЛЬНОЙ ПАНЕЛИ В СБОРЕ

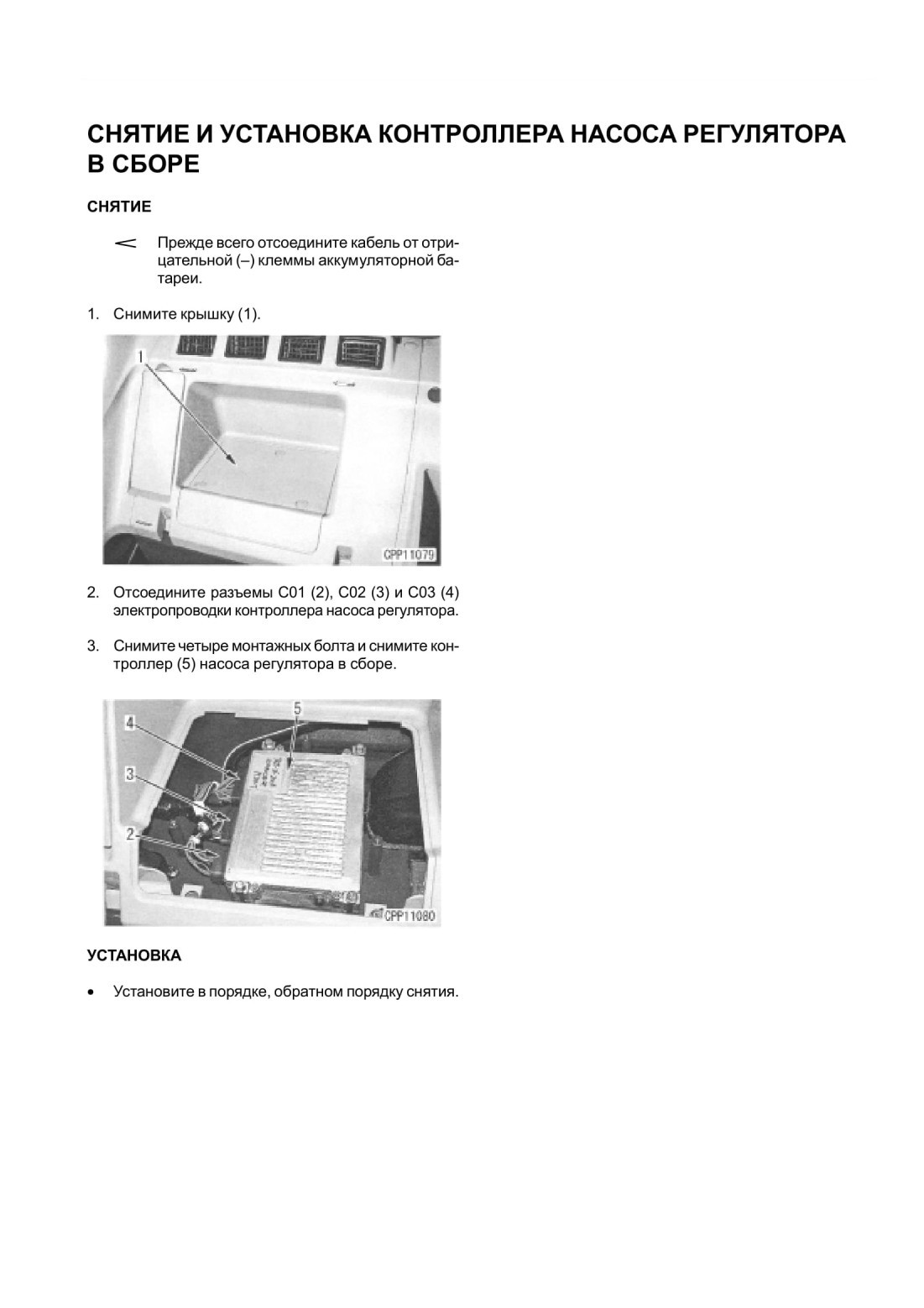

СНЯТИЕ И УСТАНОВКА КОНТРОЛЛЕРА НАСОСА РЕГУЛЯТОРА В СБОРЕ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

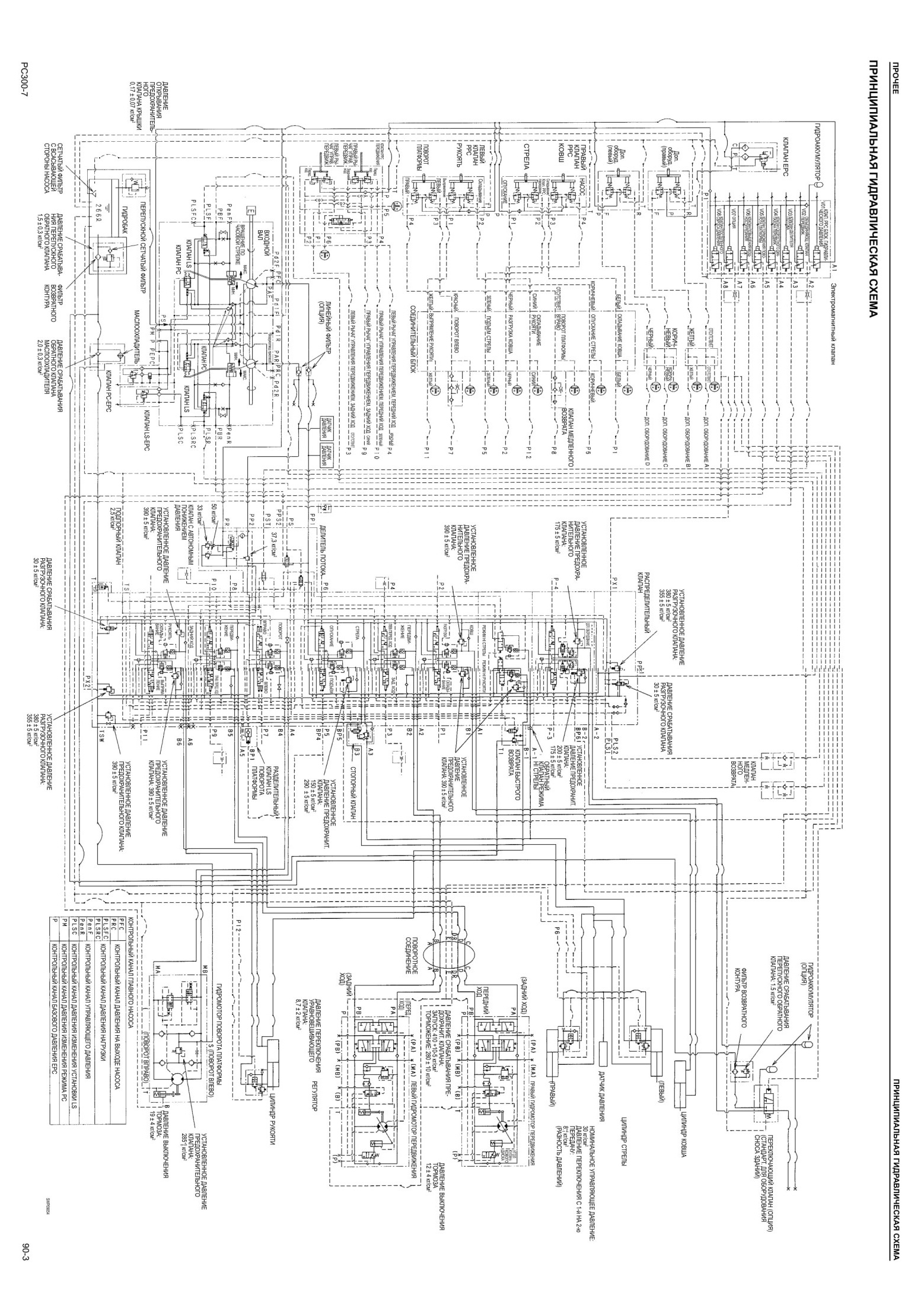

Принципиальная гидравлическая схема... 90-3

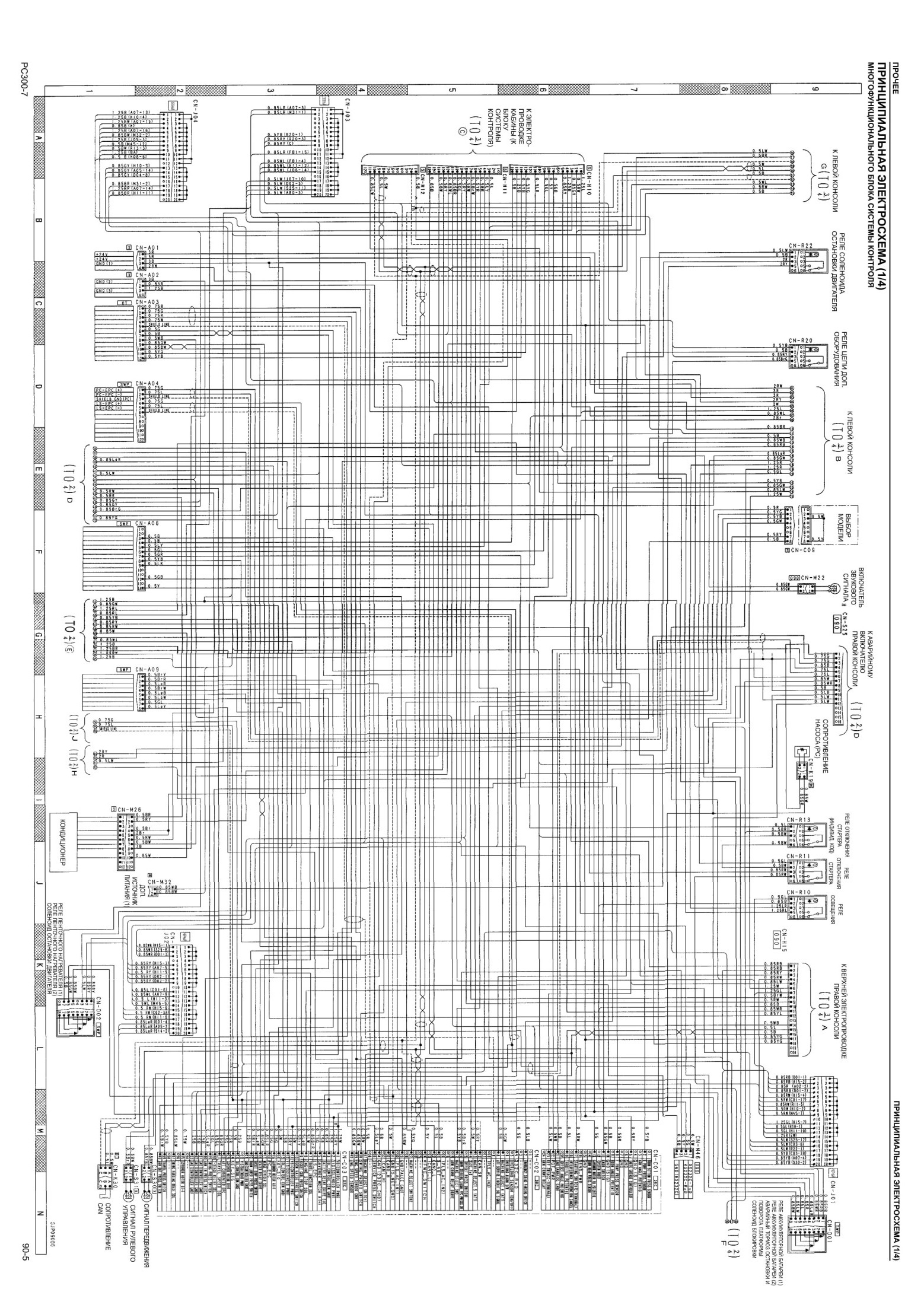

Принципиальная электросхема (1/4).........90-5

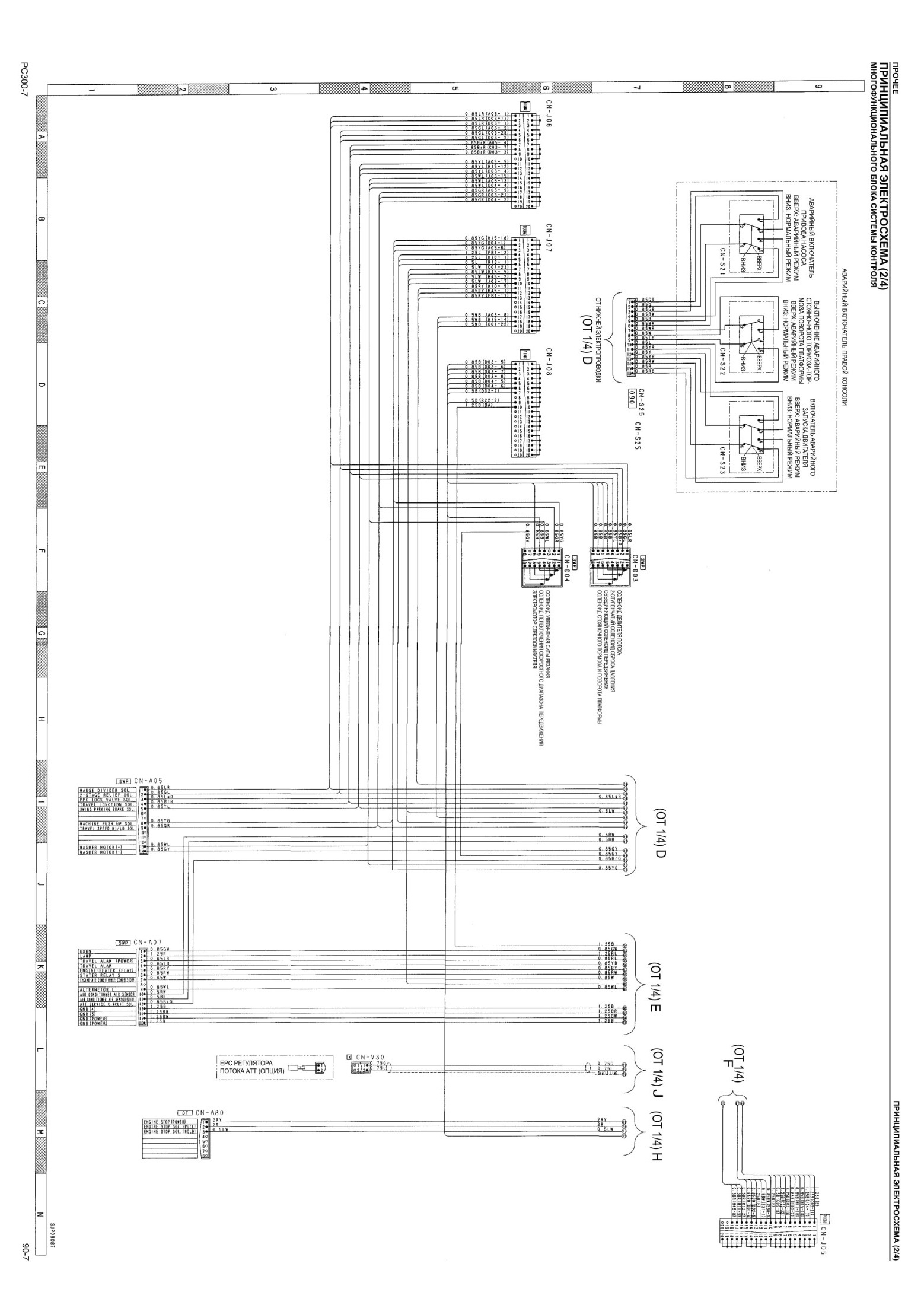

Принципиальная электросхема (2/4).........90-7

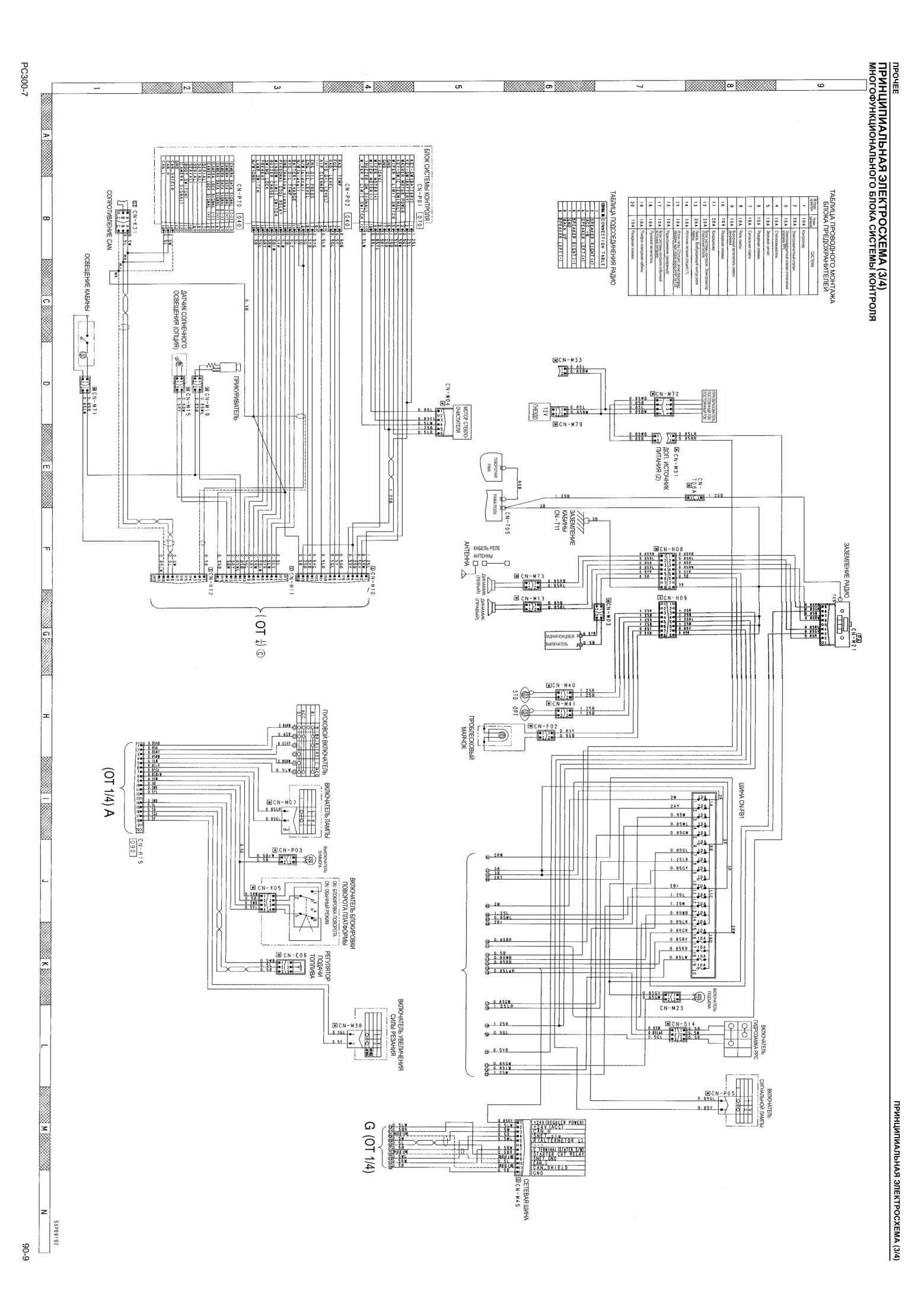

Принципиальная электросхема (3/4).........90-9

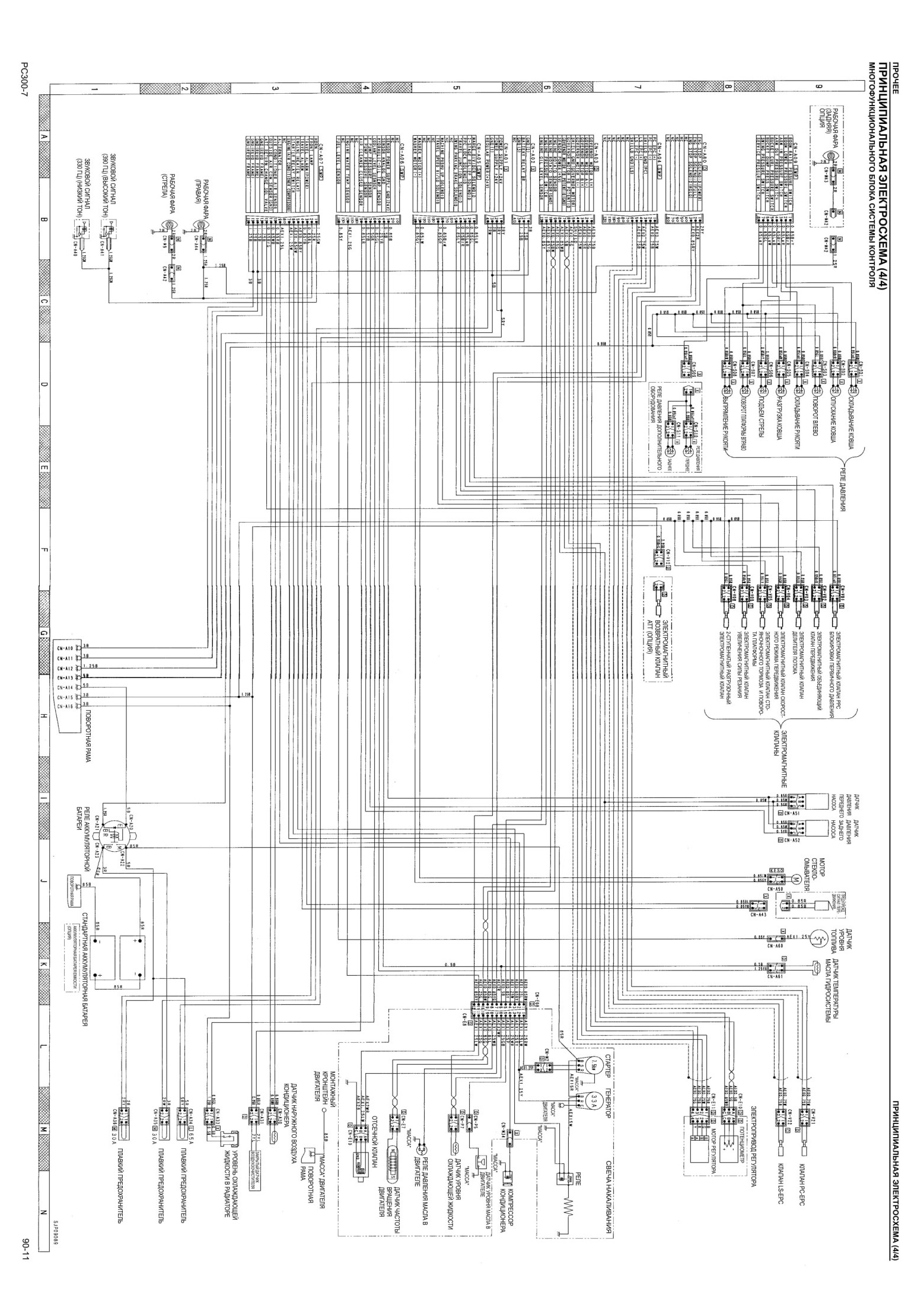

Принципиальная электросхема (4/4).......90-11
