Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 33

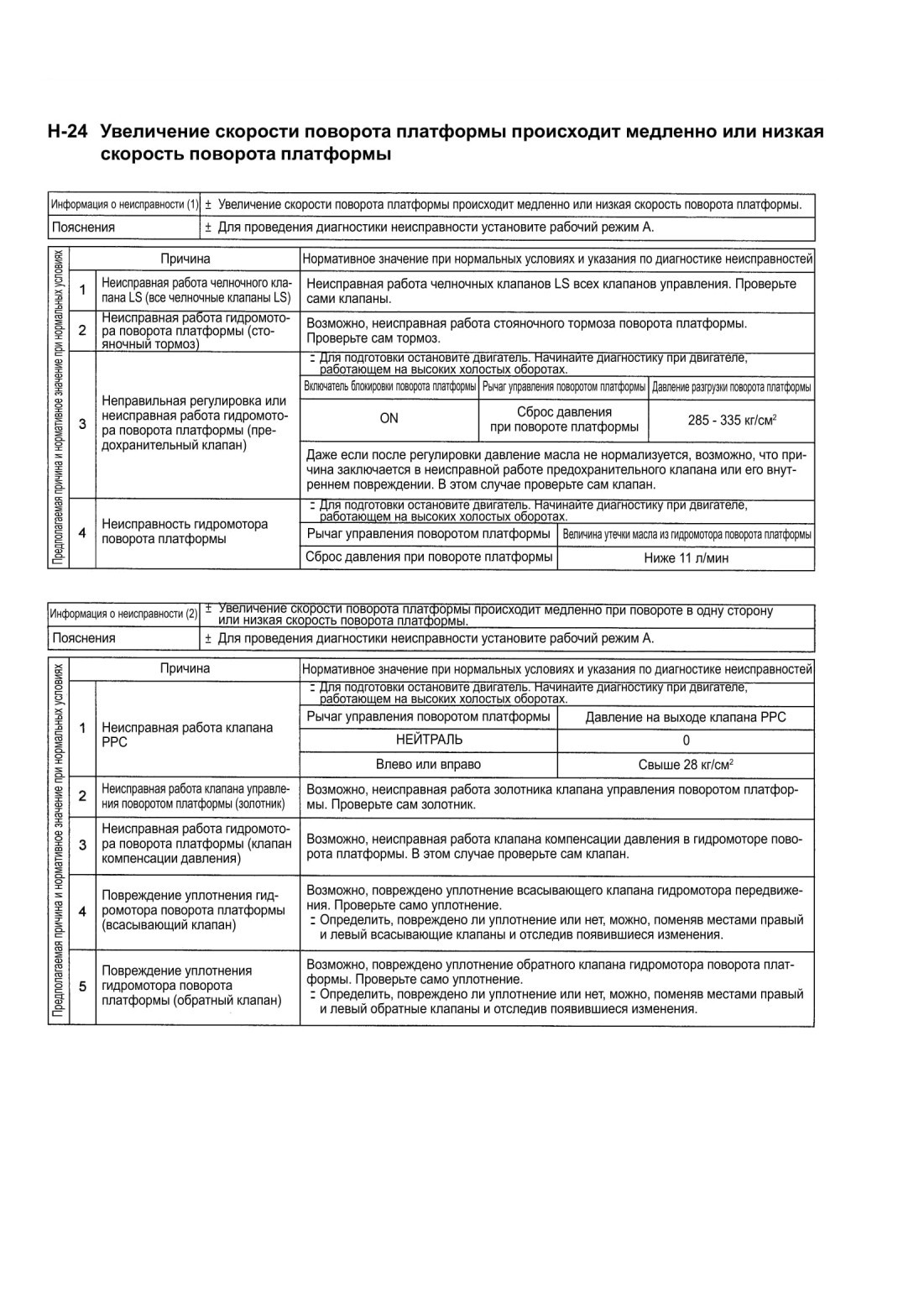

Н-24 Увеличение скорости поворота платформы происходит медленно или низкая скорость поворота платформы

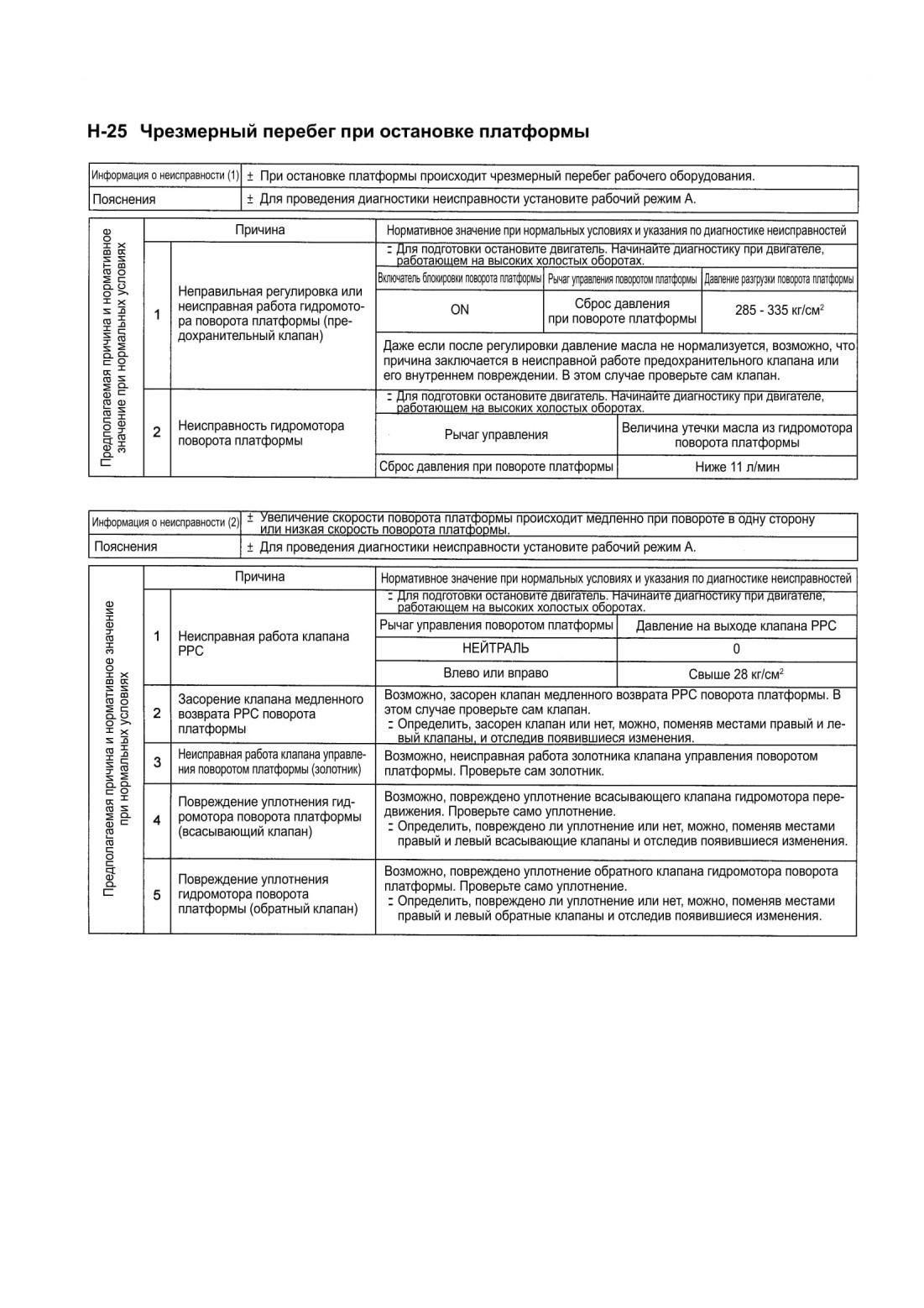

Н-25 Чрезмерный перебег при остановке платформы

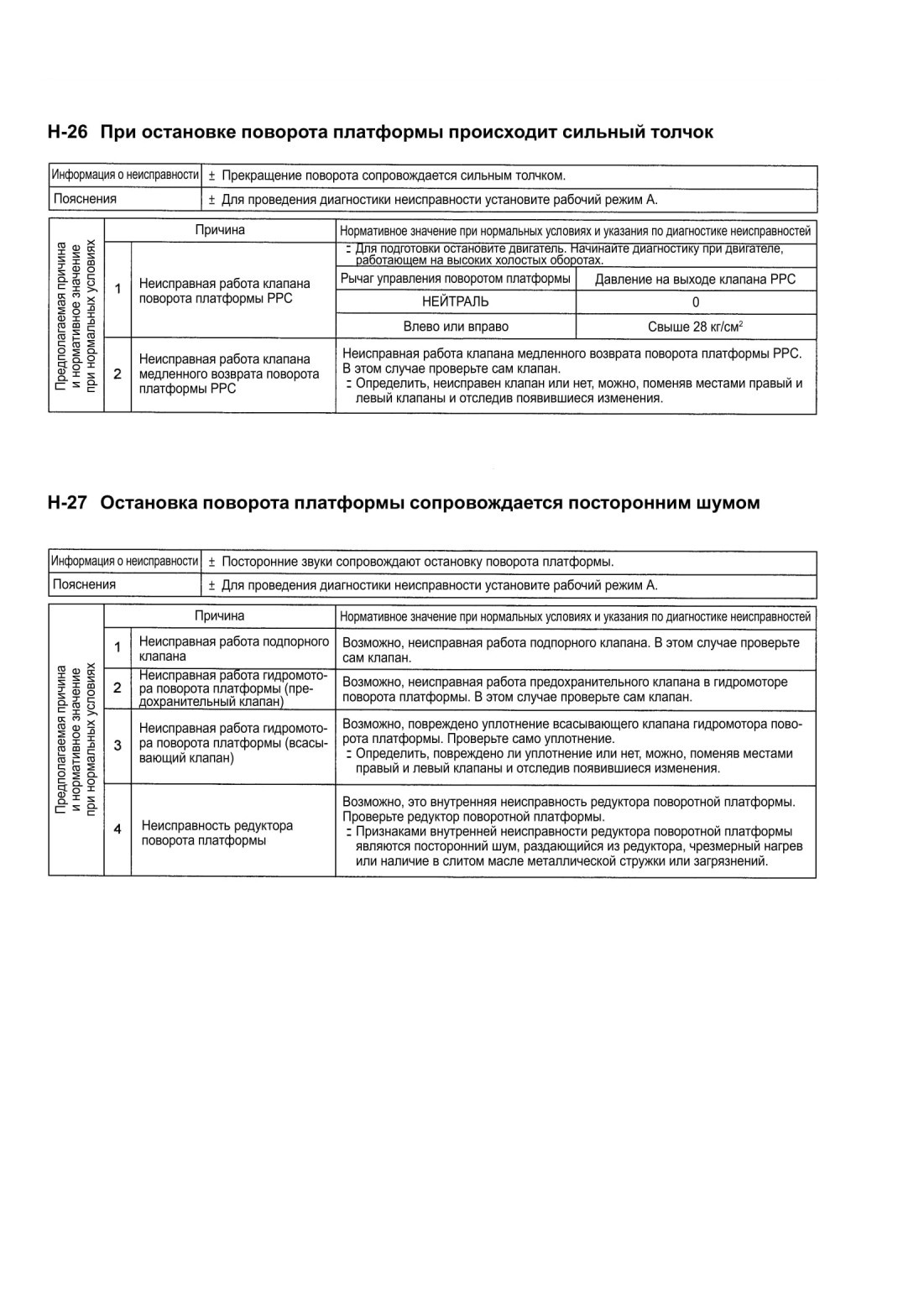

Н-26 При остановке поворота платформы происходит сильный толчок

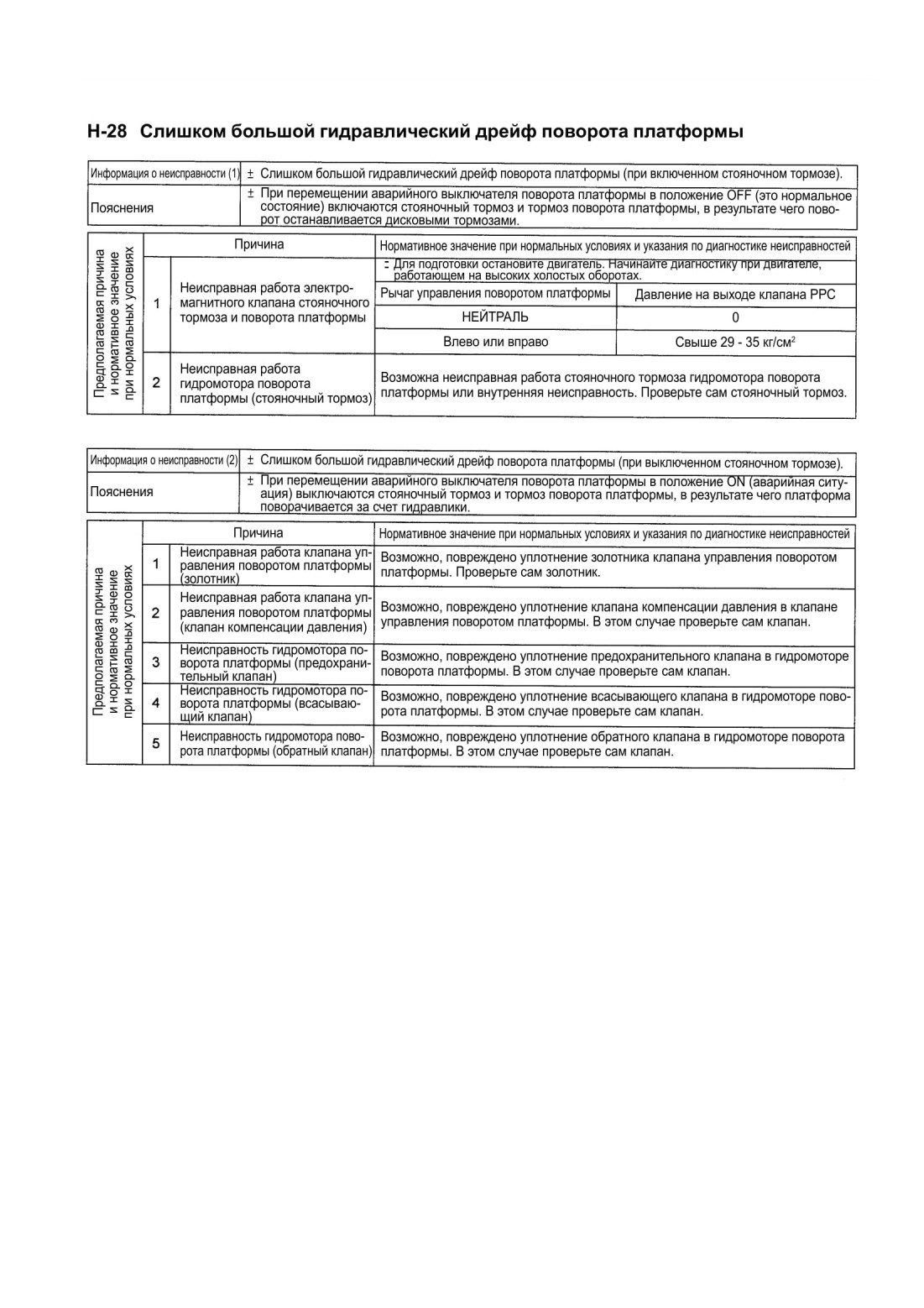

Н-28 Слишком большой гидравлический дрейф поворота платформы

30 РАЗБОРКА И СБОРКА

КАК ПОЛЬЗОВАТЬСЯ ДАННОЙ ИНСТРУКЦИЕЙ...............................................30-3

Снятие и установка устройств в сборе..........30-3

Разборка и сборка устройств.........................30-4

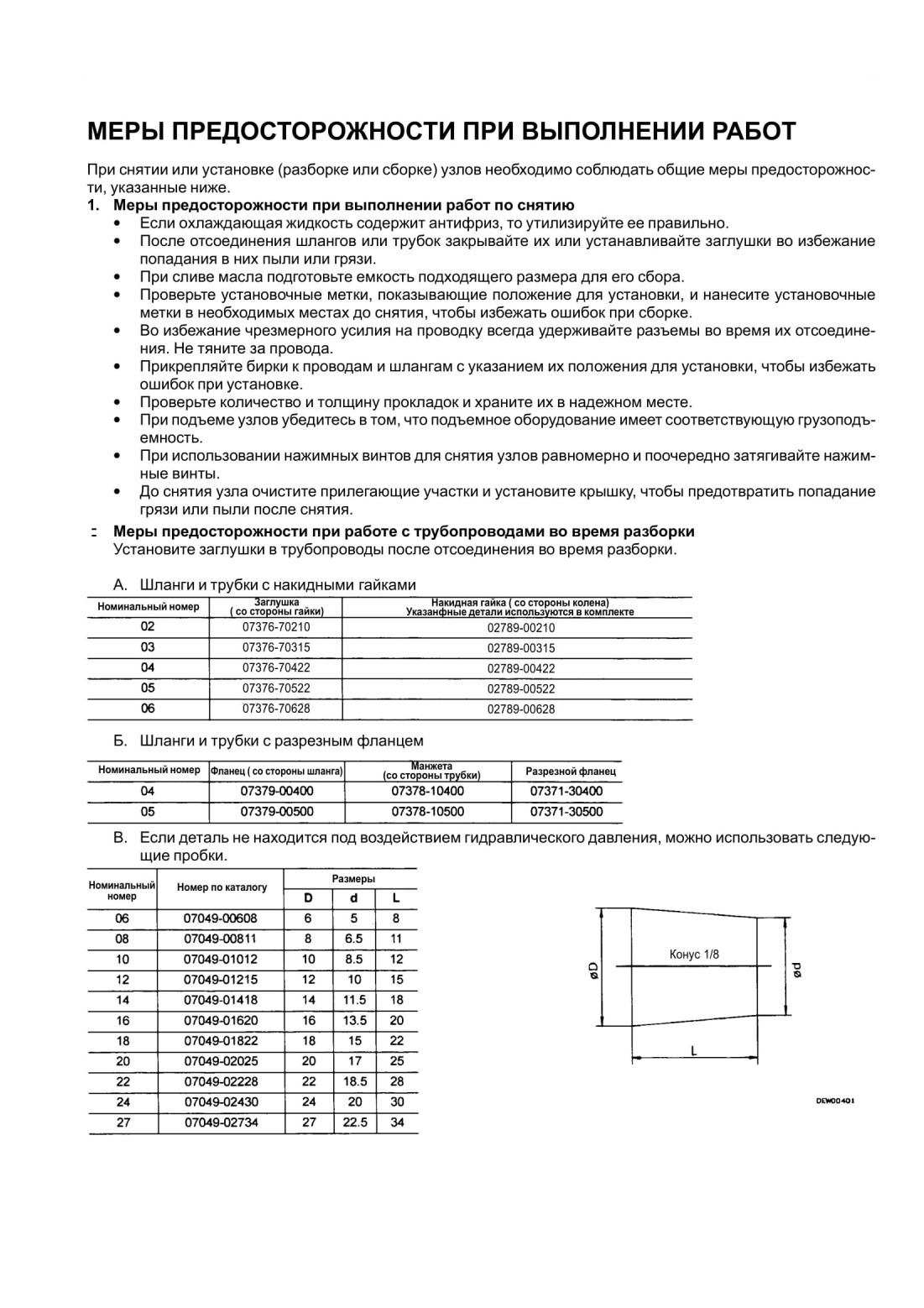

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРИ ВЫПОЛНЕНИИ РАБОТ..........................30-5

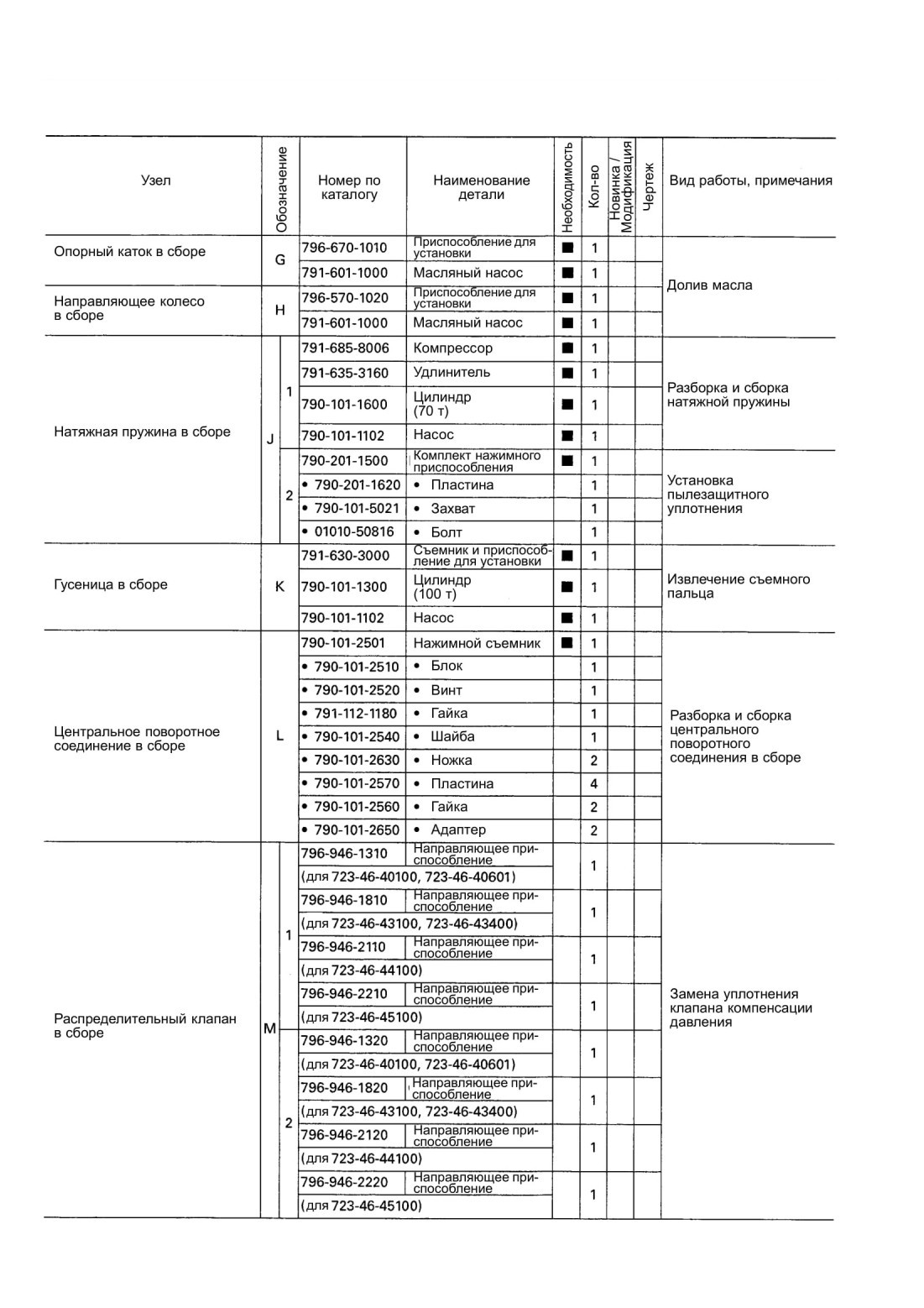

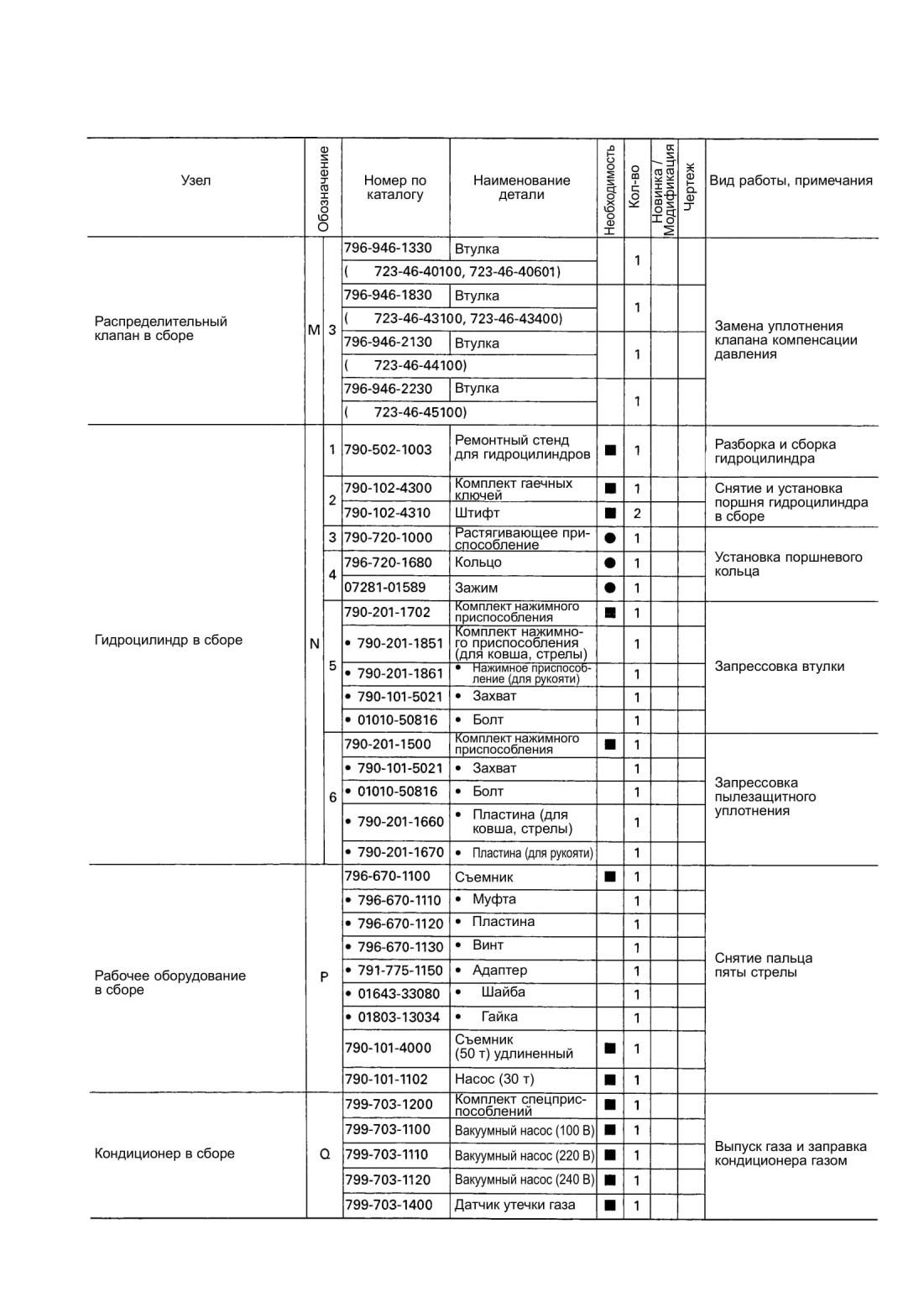

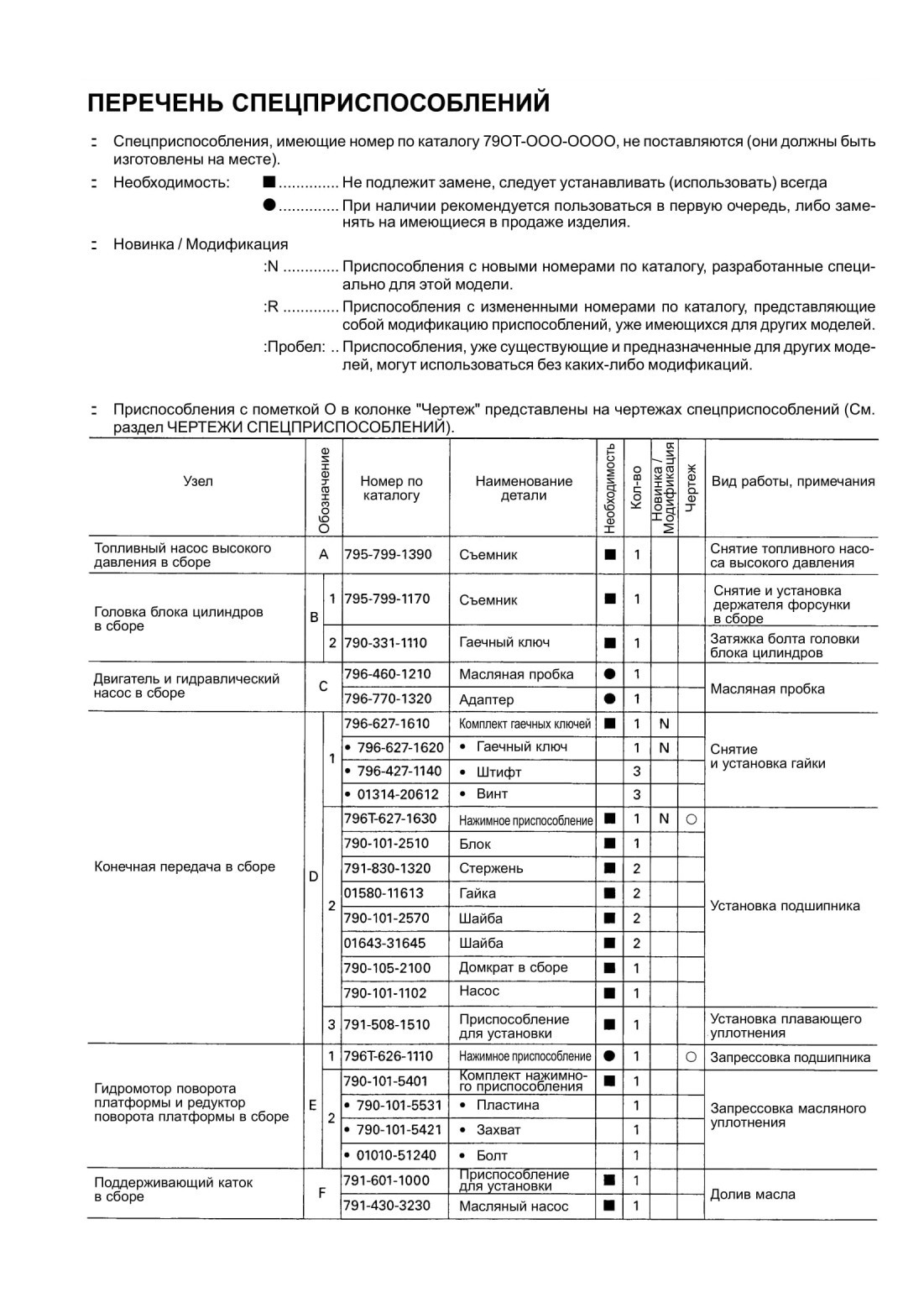

ПЕРЕЧЕНЬ СПЕЦПРИСПОСОБЛЕНИЙ..........30-6-1

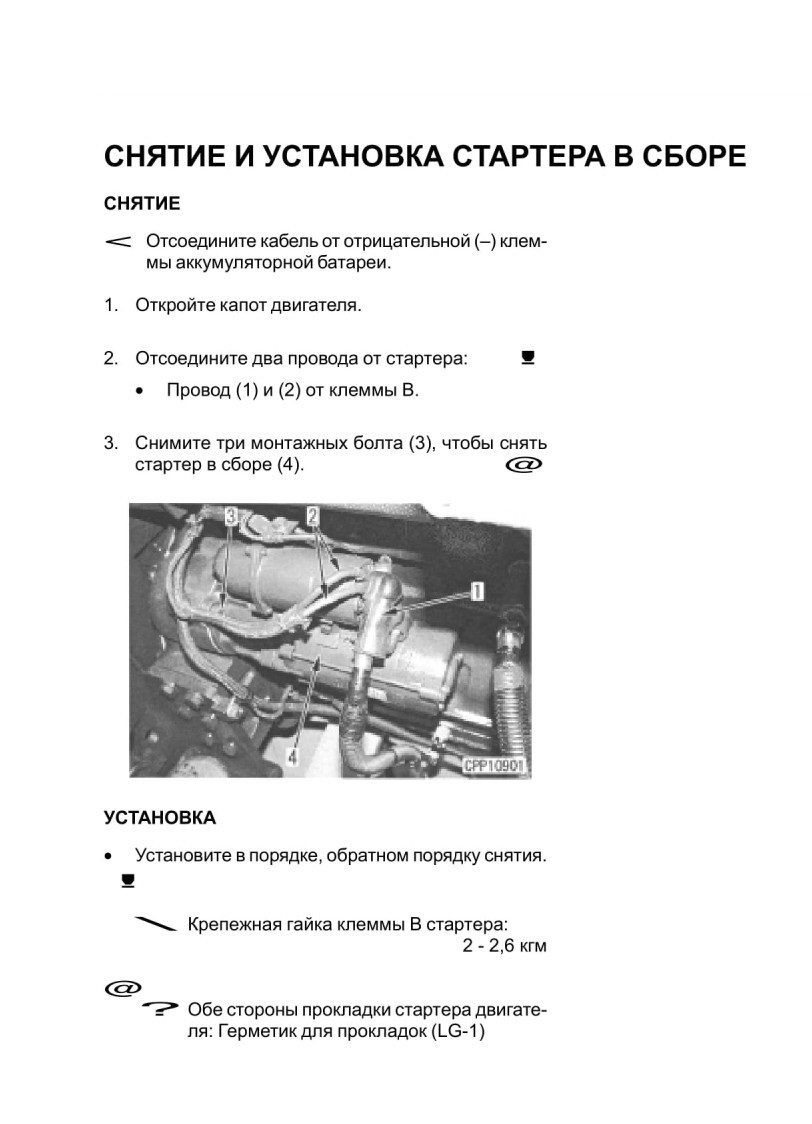

СНЯТИЕ И УСТАНОВКА СТАРТЕРА В СБОРЕ.....30-7

Снятие.............................................................30-7

Установка........................................................30-7

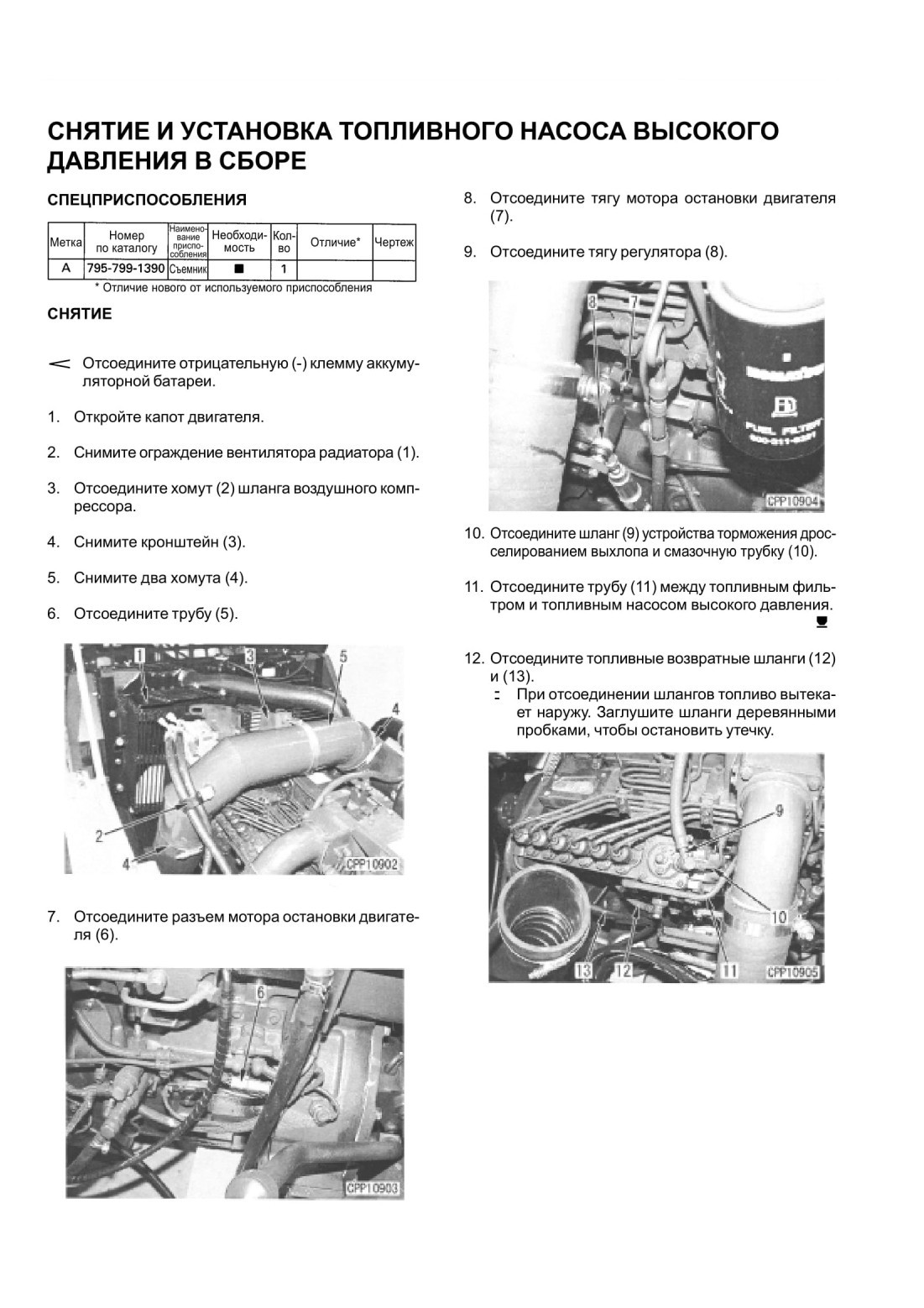

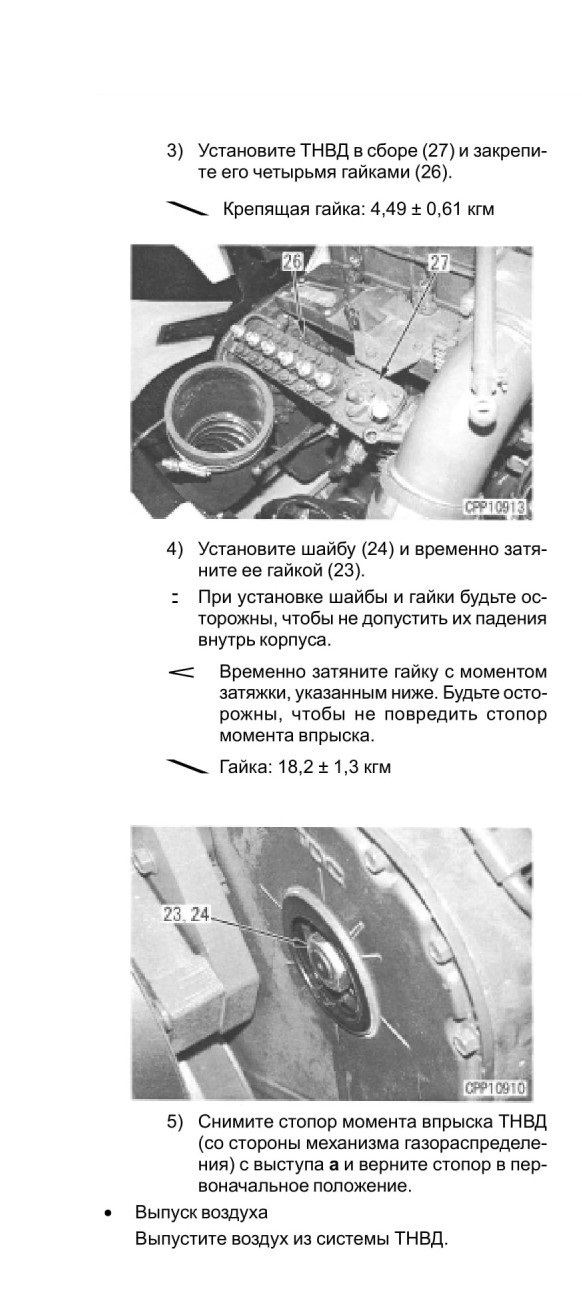

СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО

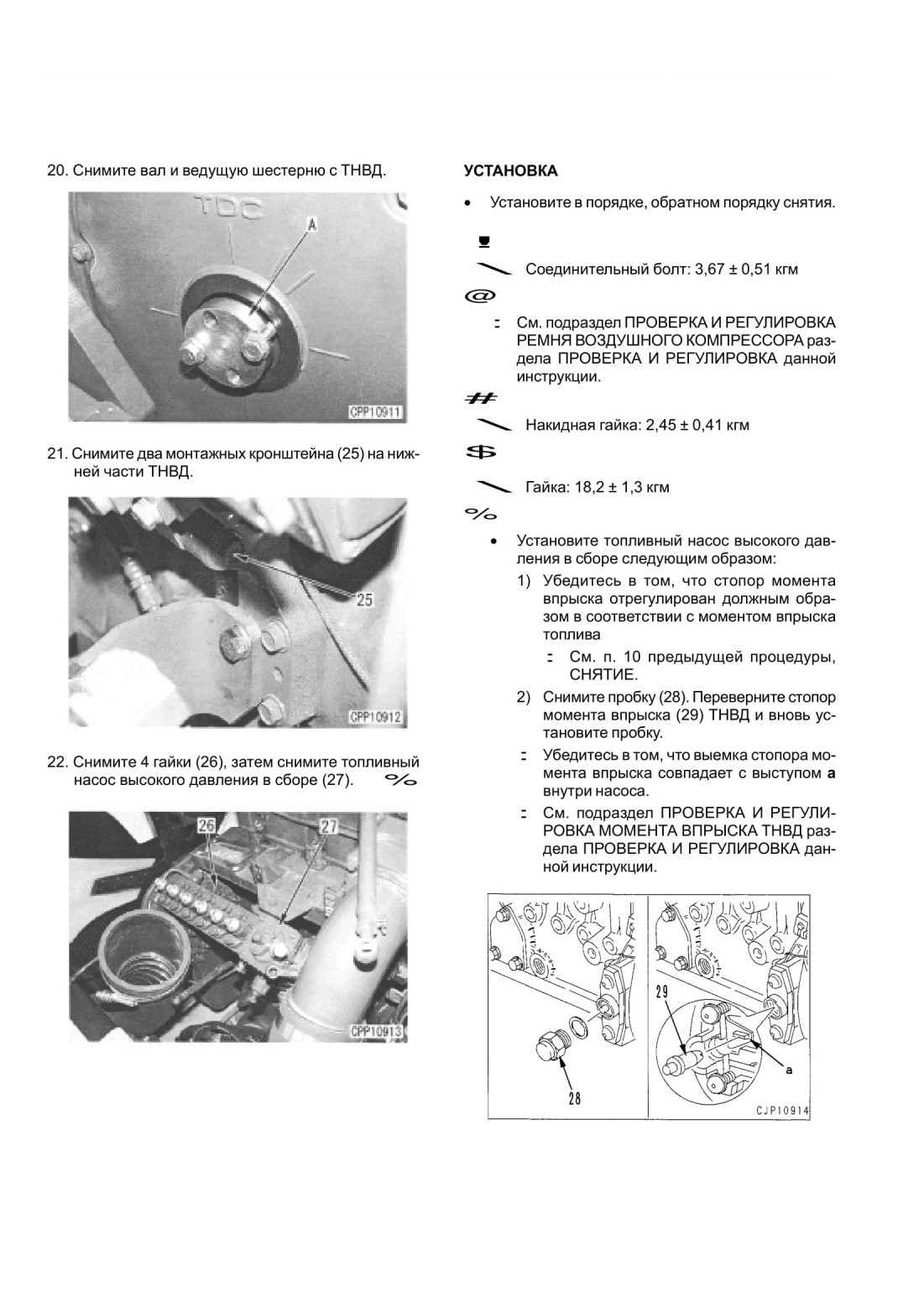

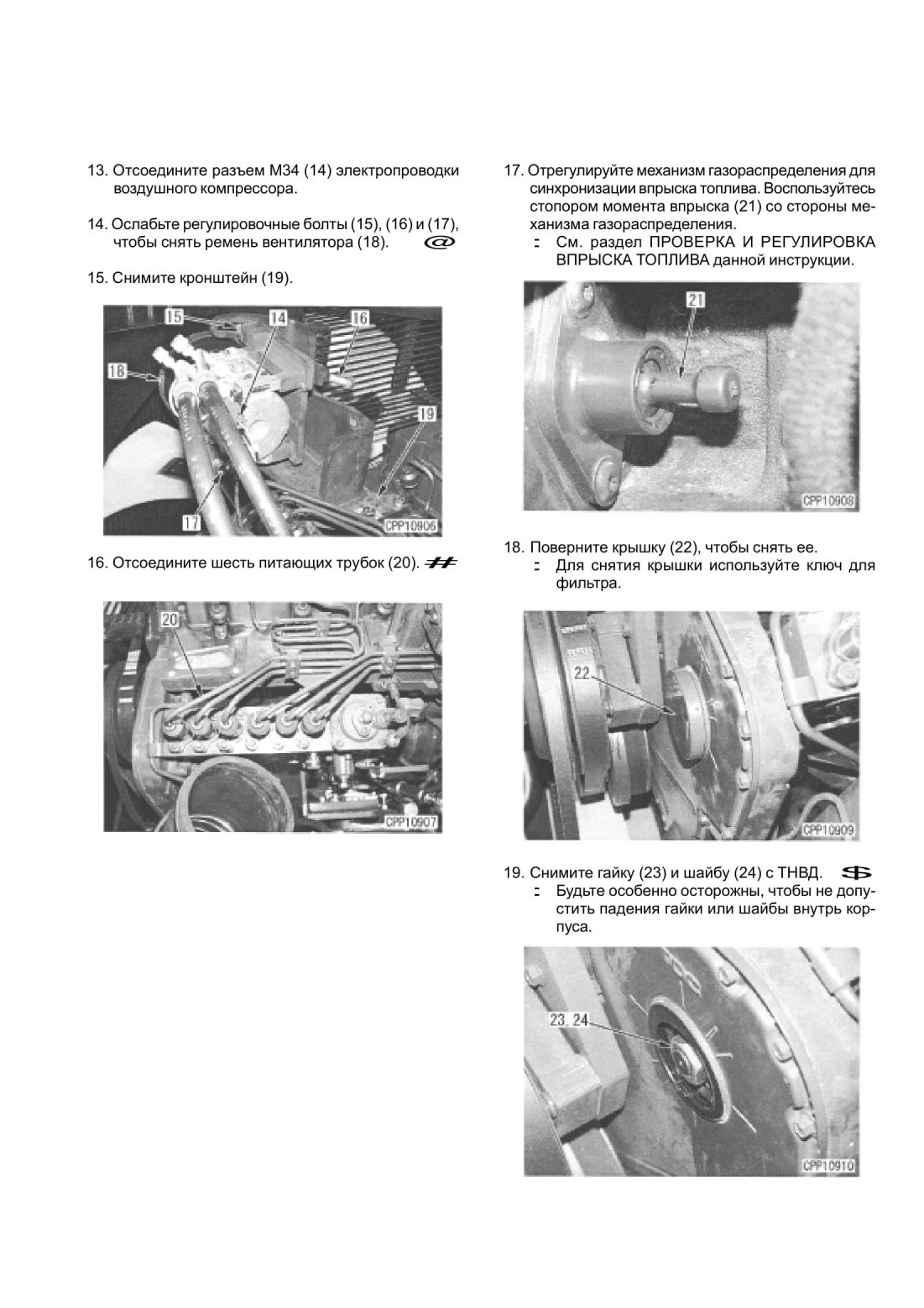

НАСОСА ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ .... 30-8

Спецприспособления.....................................30-8

Снятие.............................................................30-8

Установка......................................................30-10

СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО

САЛЬНИКА ДВИГАТЕЛЯ..............................30-12

Снятие...........................................................30-12

Установка......................................................30-12

СНЯТИЕ И УСТАНОВКА ЗАДНЕГО

САЛЬНИКА ДВИГАТЕЛЯ ..............................30-13

Снятие...........................................................30-13

Установка......................................................30-13

СНЯТИЕ И УСТАНОВКА ГОЛОВКИ

ЦИЛИНДРОВ В СБОРЕ................................30-15

Спецприспособления...................................30-15

Снятие...........................................................30-15

Установка......................................................30-18

СНЯТИЕ И УСТАНОВКА РАДИАТОРА

В СБОРЕ.......................................................30-21

Снятие...........................................................30-21

Установка......................................................30-22

СНЯТИЕ И УСТАНОВКА МАСЛООХЛАДИТЕЛЯ

ГИДРОСИСТЕМЫ В СБОРЕ........................30-23

Снятие...........................................................30-23

Установка......................................................30-24

СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ И

ГИДРАВЛИЧЕСКОГО НАСОСА В СБОРЕ ... 30-25

Спецприспособления...................................30-25

Снятие...........................................................30-25

Установка......................................................30-28

СНЯТИЕ И УСТАНОВКА КОНЕЧНОЙ

ПЕРЕДАЧИ В СБОРЕ...................................30-29

Снятие...........................................................30-29

Установка......................................................30-29

РАЗБОРКА И СБОРКА

Спецприспособления...............................30-30

Разборка....................................................30-30

Сборка.......................................................30-33

Чертежи спецприспособлений.................30-39
СНЯТИЕ И УСТАНОВКА ГИДРОМОТОРА И РЕДУКТОРА ПОВОРОТА ПЛАТФОРМЫ

В СБОРЕ.......................................................30-40

Снятие...........................................................30-40

Установка......................................................30-40

РАЗБОРКА И СБОРКА

Спецприспособления...............................30-41

Разборка....................................................30-41

Сборка.......................................................30-43

Чертежи спецприспособлений.................30-48

РАЗБОРКА И СБОРКА ПОДДЕРЖИВАЮЩЕГО

КАТКА В СБОРЕ............................................30-49

Спецприспособления.........................................30-49

Сборка.................................................................30-49

РАЗБОРКА И СБОРКА ОПОРНОГО КАТКА

В СБОРЕ.......................................................30-50

Спецприспособления...................................30-50

Сборка...........................................................30-50

НАПРАВЛЯЮЩЕЕ КОЛЕСО В СБОРЕ..............30-51

Спецприспособления...................................30-51

Разборка........................................................30-51

Сборка...........................................................30-52

НАТЯЖНАЯ ПРУЖИНА В СБОРЕ.....................30-54

Спецприспособления...................................30-54

Разборка........................................................30-54

Сборка...........................................................30-55

ЗВЕЗДОЧКА........................................................30-56

Снятие...........................................................30-56

Установка......................................................30-56

ГУСЕНИЧНАЯ ЦЕПЬ В СБОРЕ.........................30-57

Спецприспособления...................................30-57

Снятие и растяжние гусениц

собрезиненными башмаками..................30-57

Установка......................................................30-58

ПОВОРОТНЫЙ КРУГ В СБОРЕ.........................30-59

Снятие...........................................................30-59

Установка......................................................30-59

ПОВОРОТНАЯ РАМА В СБОРЕ ........................30-60

Снятие...........................................................30-60

Установка......................................................30-62

ЦЕНТРАЛЬНОЕ ПОВОРОТНОЕ СОЕДИЕНИЕ

В СБОРЕ...................................................30-63

Снятие...........................................................30-63

Установка......................................................30-64

РАЗБОРКА И СБОРКА

Спецприспособления...............................30-65

Разборка....................................................30-65

Сборка.......................................................30-65

ГИДРОБАК В СБОРЕ..........................................30-66

Снятие...........................................................30-66

Установка......................................................30-67

РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН В СБОРЕ .... 30-68

Снятие...........................................................30-68

Установка......................................................30-70

РАЗБОРКА И СБОРКА

Спецприспособления...............................30-71

Сборка.......................................................30-72

ГИДРАВЛИЧЕСКИЙ НАСОС В СБОРЕ..............30-73

Спецприспособления...................................30-73

Снятие...........................................................30-73

Установка......................................................30-75

САЛЬНИК ВАЛА ГИДРАВЛИЧЕСКОГО

НАСОСА........................................................30-76

Снятие...........................................................30-76

Установка......................................................30-76

КЛАПАН РРС РАБОЧЕГО ОБОРУДОВАНИЯ

В СБОРЕ...................................................30-77

Сборка...........................................................30-77

КЛАПАН РРС ПЕРЕДВИЖЕНИЯ В СБОРЕ.......30-78

Сборка...........................................................30-78

ГИДРОЦИЛИНДР В СБОРЕ...............................30-79

Спецприспособления...................................30-79

Разборка........................................................30-79

Сборка...........................................................30-81

РАБОЧЕЕ ОБОРУДОВАНИЕ В СБОРЕ .............30-85

Спецприспособления...................................30-85

Снятие...........................................................30-85

Установка......................................................30-86

КОНДИЦИОНЕР В СБОРЕ.................................30-88

Спецприспособления...................................30-88

Снятие...........................................................30-88

Установка......................................................30-90

ПРОТИВОВЕС В СБОРЕ....................................30-91

Снятие...........................................................30-91

Установка......................................................30-91

КАБИНА ОПЕРАТОРА В СБОРЕ........................30-92

Снятие...........................................................30-92

Установка......................................................30-93

КОНТРОЛЬНАЯ ПАНЕЛЬ В СБОРЕ..................30-94

Снятие...........................................................30-94

Установка......................................................30-94

КОНТРОЛЛЕР НАСОСА РЕГУЛЯТОРА В СБОРЕ .... 30-95

Снятие...........................................................30-95

Установка......................................................30-95

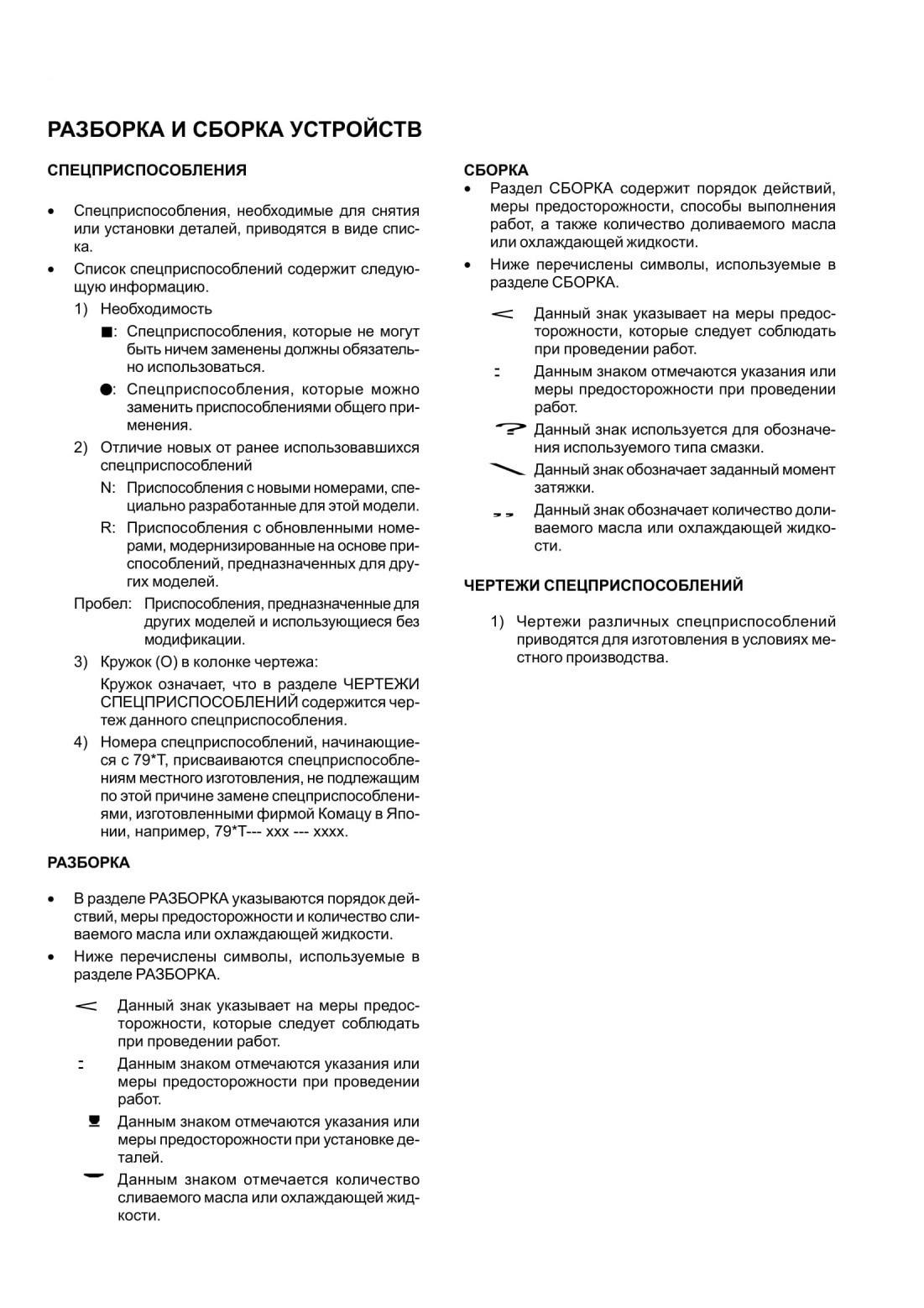

КАК ПОЛЬЗОВАТЬСЯ ДАННОЙ ИНСТРУКЦИЕЙ СНЯТИЕ И УСТАНОВКА УСТРОЙСТВ В СБОРЕ
СПЕЦПРИСПОСОБЛЕНИЯ

• Спецприспособления, необходимые для снятия или установки деталей, приводятся в виде списка.

• Список спецприспособлений содержит следующую информацию.

1) Необходимость

■ : Спецприспособления, которые не могут быть ничем заменены и должны обязательно использоваться.

•: Спецприспособления, которые можно заменить приспособлениями общего применения.

2) Отличие новых от ранее использовавшихся спецприспособлений

N: Приспособления с новыми номерами, специально разработанные для этой модели.

R: Приспособления с обновленными номерами, модернизированные на основе приспособлений, предназначенных для других моделей.

Пробел: Приспособления, предназначенные для других моделей и использующиеся без модификации.

3) Кружок (О) в колонке чертежа:

Кружок означает, что в разделе ЧЕРТЕЖИ СПЕЦПРИСПОСОБЛЕНИЙ содержится чертеж данного спецприспособления.

; Номера спецприспособлений, начинающиеся с 79*Т, присваиваются спецприспособлениям местного изготовления, не подлежащим по этой причине замене спецприспособлениями, изготовленными фирмой Комацу в Японии, например, 79*Т— ххх — хххх.

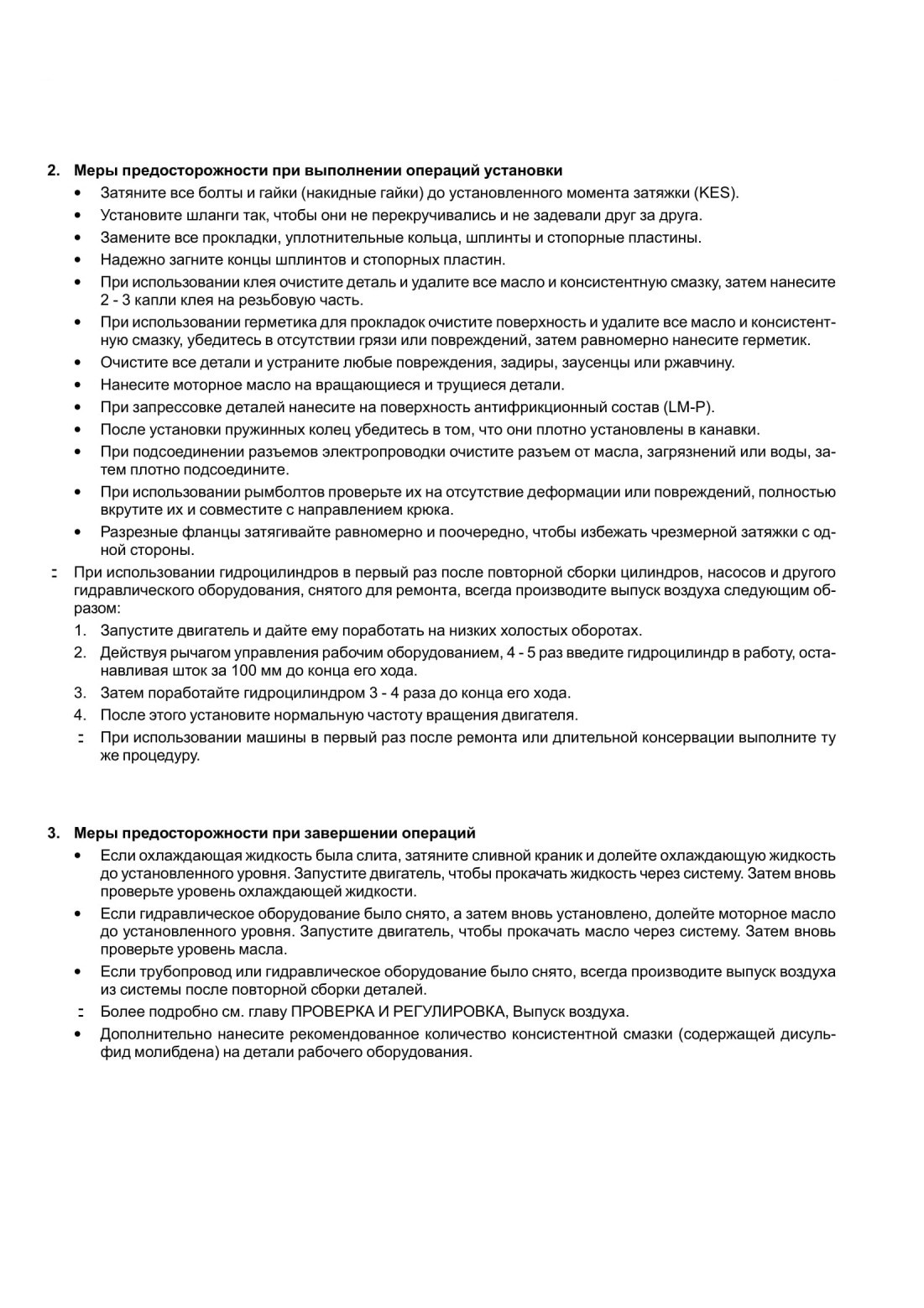

СНЯТИЕ ДЕТАЛЕЙ

• В разделе СНЯТИЕ указываются порядок действий, меры предосторожности и сливаемое количество масла или охлаждающей жидкости.

• Ниже приводятся символы, используемые в разделе СНЯТИЕ.

< Данный знак указывает на меры предосторожности, которые следует соблюдать при проведении работ.

: Данным знаком отмечаются указания или

меры предосторожности при проведении работ.

в Данным знаком отмечаются указания или меры предосторожности при установке деталей.

Данным знаком отмечается количество сливаемого масла или охлаждающей жидкости.
УСТАНОВКА ДЕТАЛЕЙ

• Если нет других указаний, то устанавливайте детали в порядке, обратном порядку их снятия.

• Указания и меры предосторожности при установке деталей отмечаются знаком Я в разделе УСТАНОВКА, что дает возможность определить, к какой операции они относятся.

• Знаки, используемые в разделе УСТАНОВКА, обозначают следующее.

< Данный знак указывает на меры предосторожности, которые следует соблюдать при проведении работ.

: Данным знаком отмечаются указания или

меры предосторожности при проведении работ.

Данный знак используется для обозначения используемого типа смазки.

. Данный знак обозначает заданный момент затяжки.

, , Данный знак обозначает количество доливаемого масла или охлаждающей жидкости.

ЧЕРТЕЖИ СПЕЦПРИСПОСОБЛЕНИЙ

• Чертежи различных спецприспособлений приводятся для изготовления в условиях местного производства.

содержание .. 31 32 33 34 ..
