Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 27

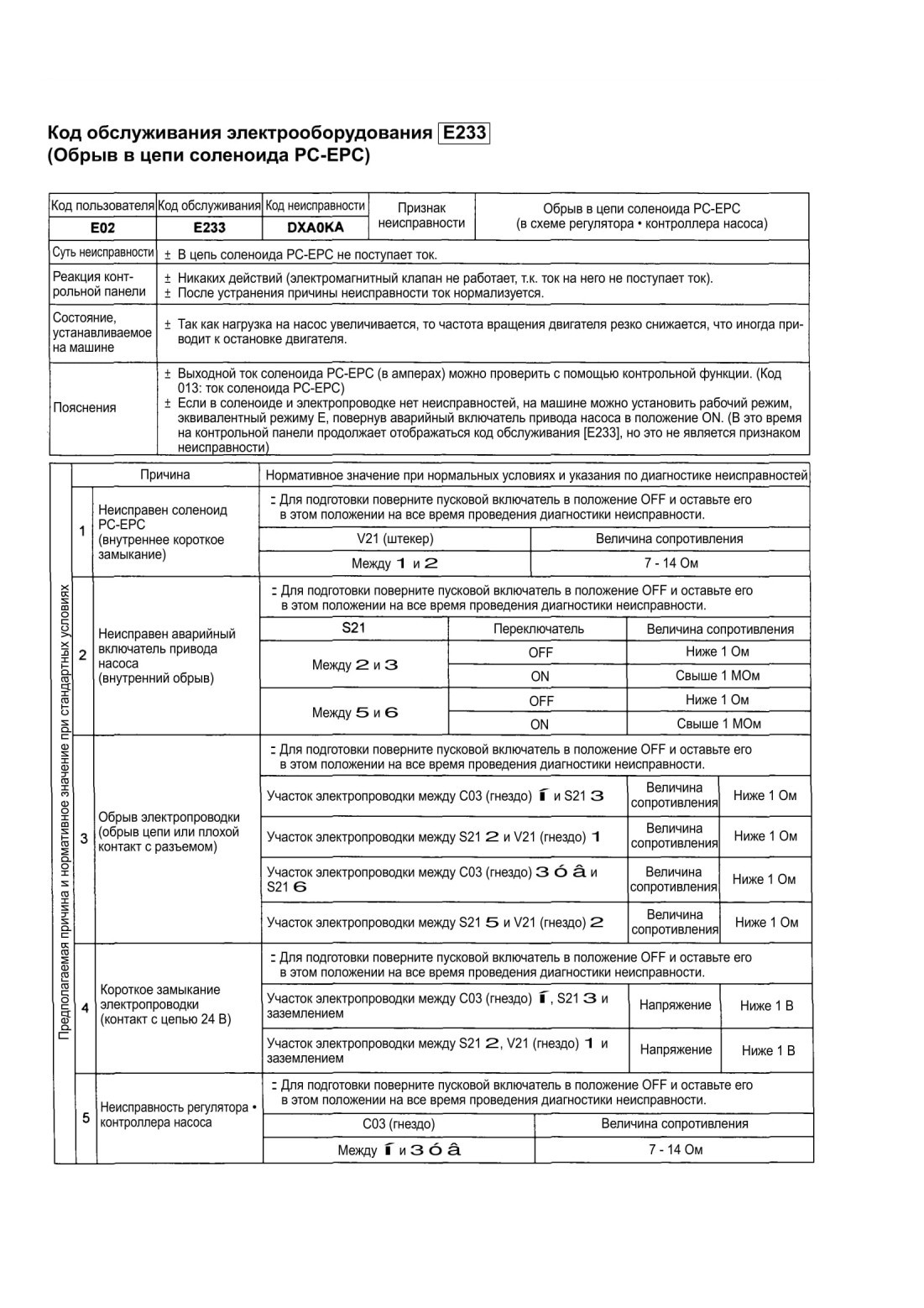

Код обслуживания электрооборудования Е233 (Обрыв в цепи соленоида РС-ЕРС)

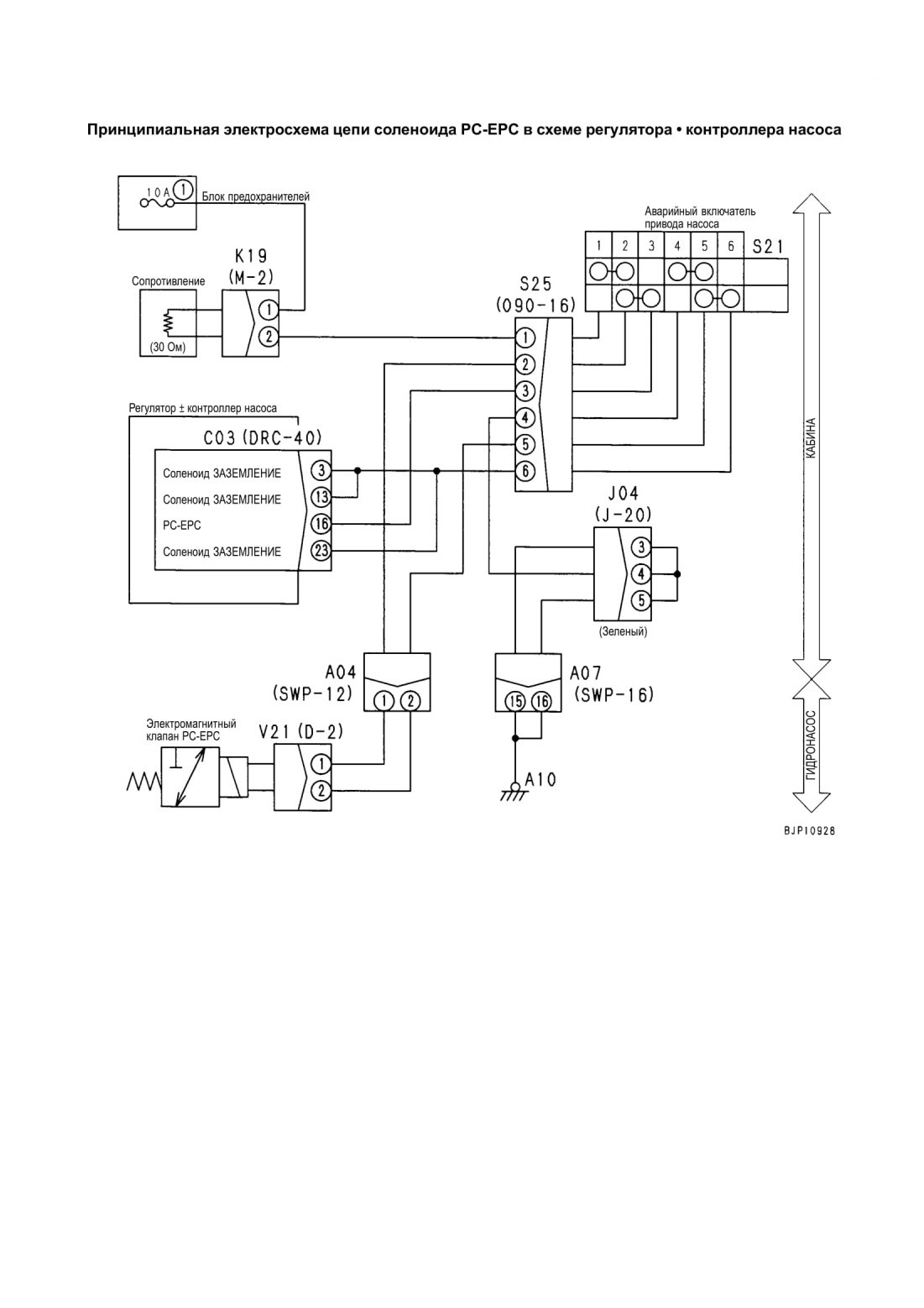

Принципиальная электросхема цепи соленоида РС-ЕРС в схеме регулятора • контроллера насоса

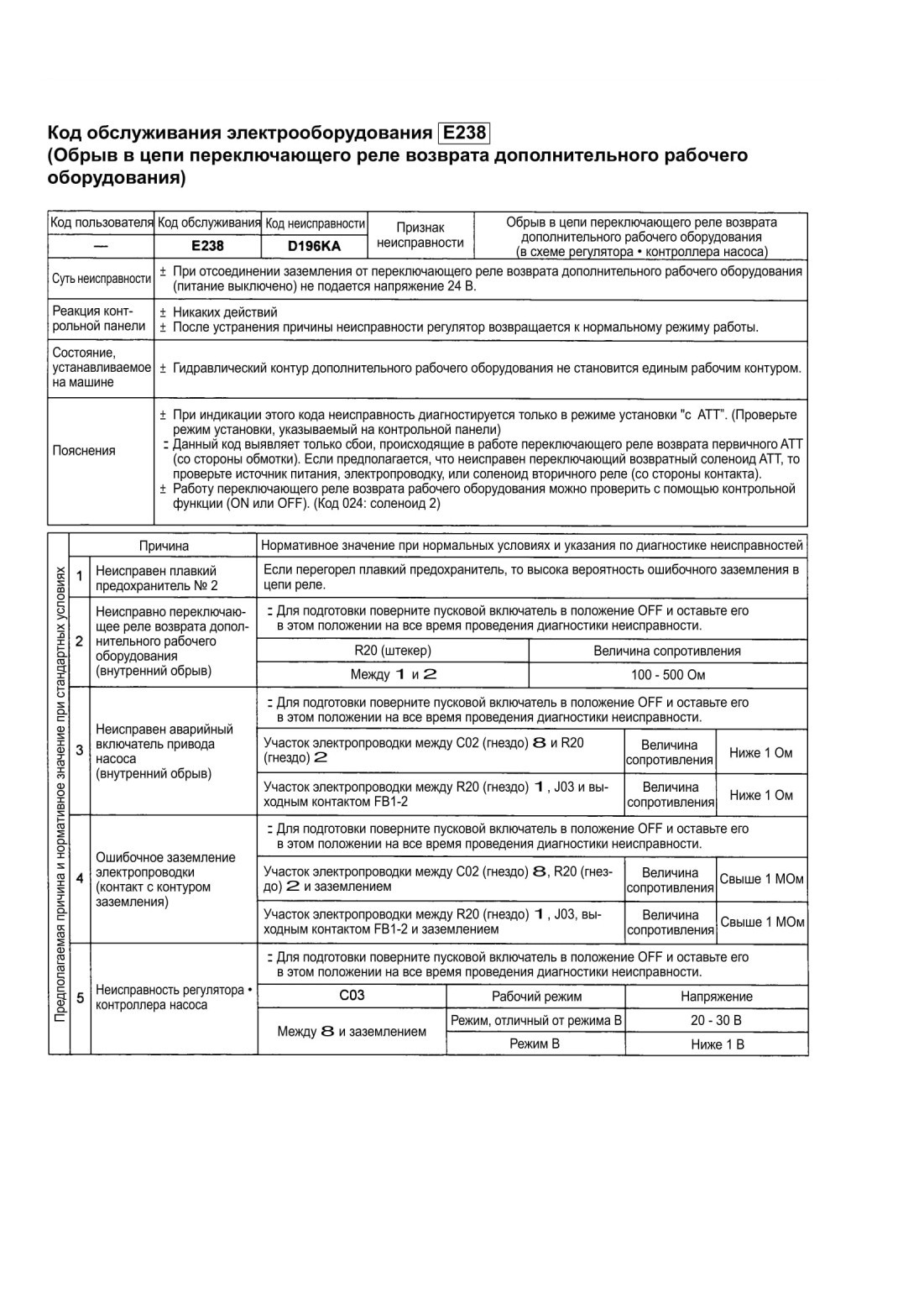

Код обслуживания электрооборудования Е238 (Обрыв в цепи переключающего реле возврата дополнительного рабочего оборудования)

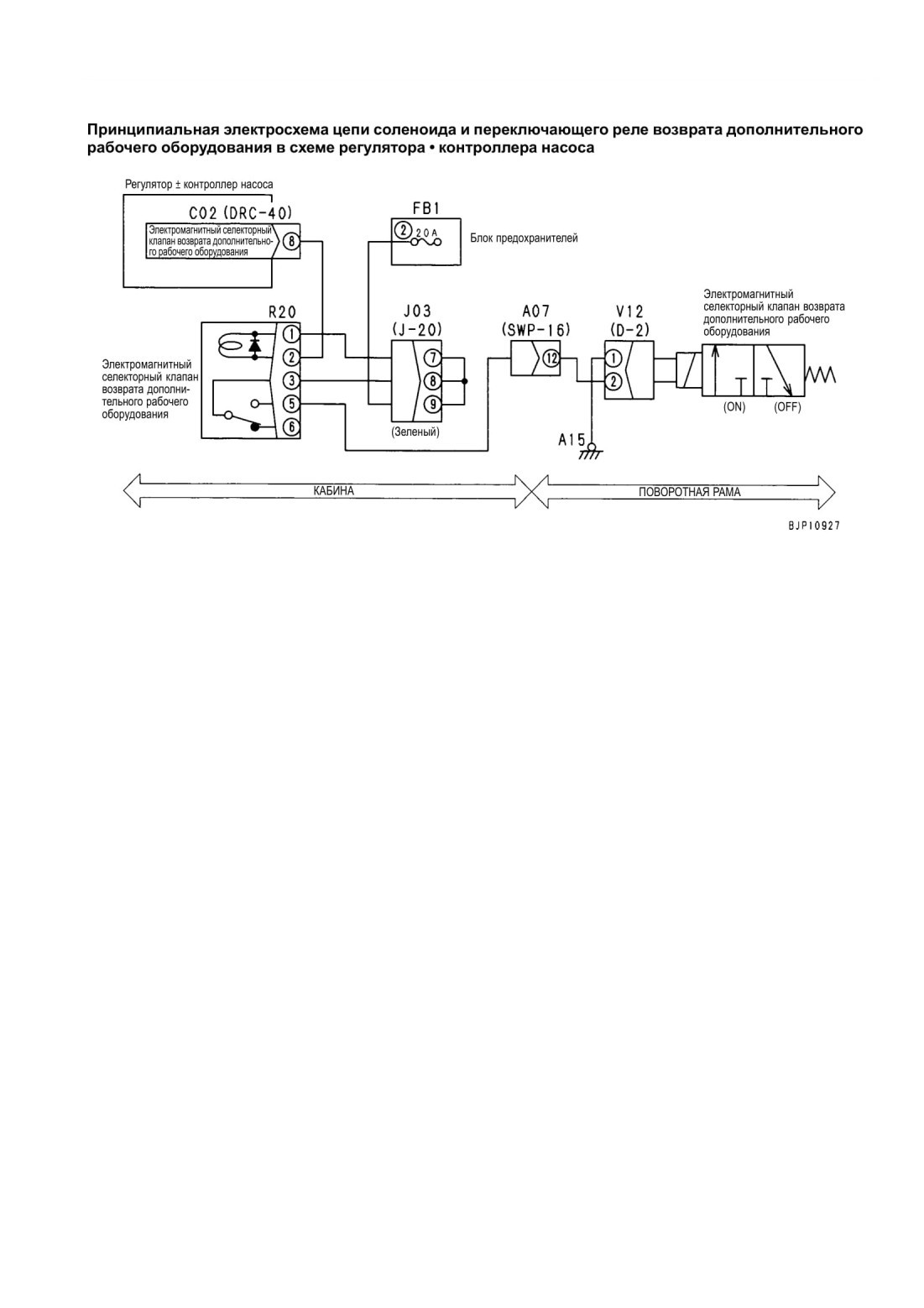

Принципиальная электросхема цепи соленоида и переключающего реле возврата дополнительного рабочего оборудования в схеме регулятора • контроллера насоса

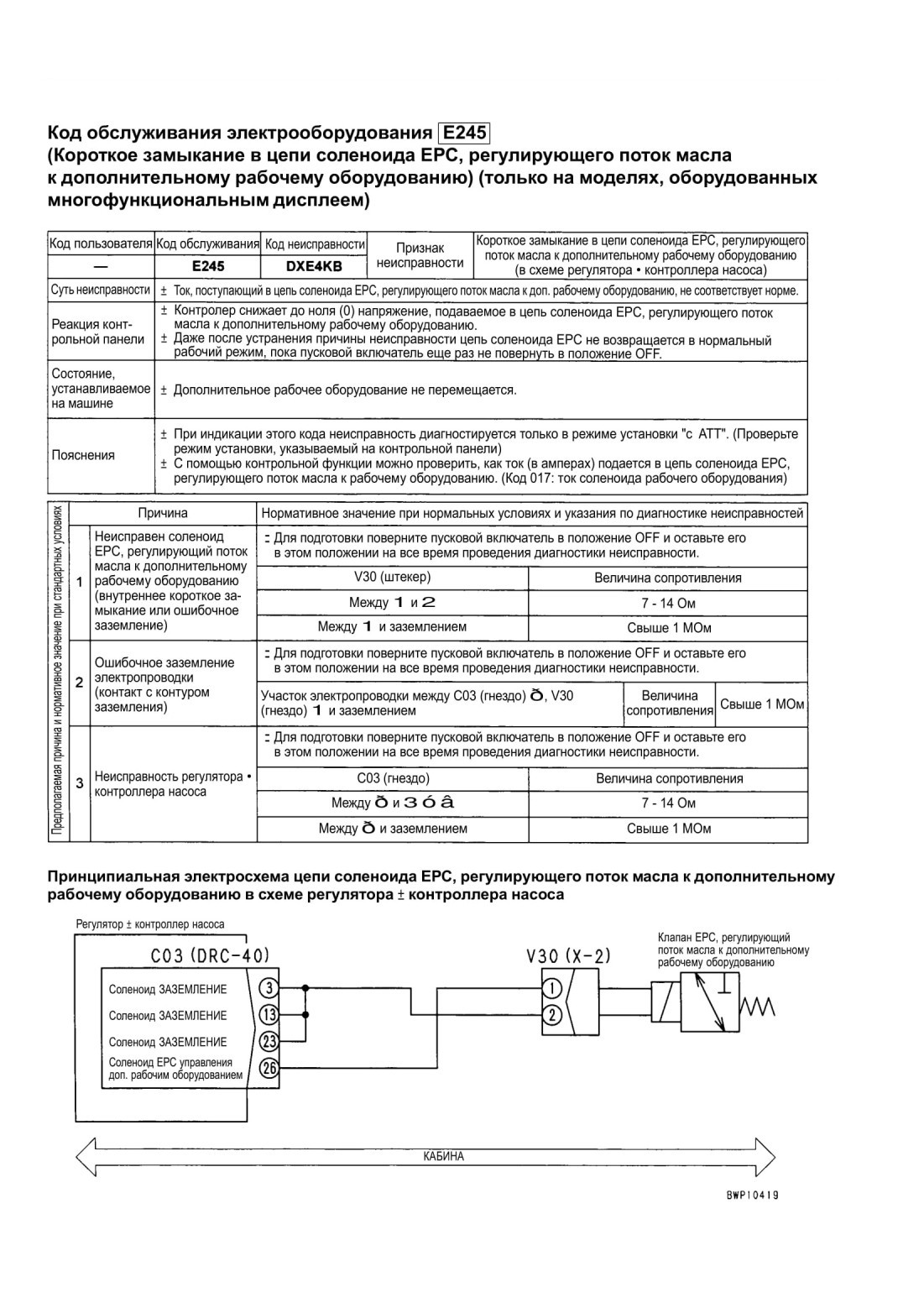

Код обслуживания электрооборудования Е245 (Короткое замыкание в цепи соленоида ЕРС, регулирующего поток масла к дополнительному рабочему оборудованию) (только на моделях, оборудованных многофункциональным дисплеем)

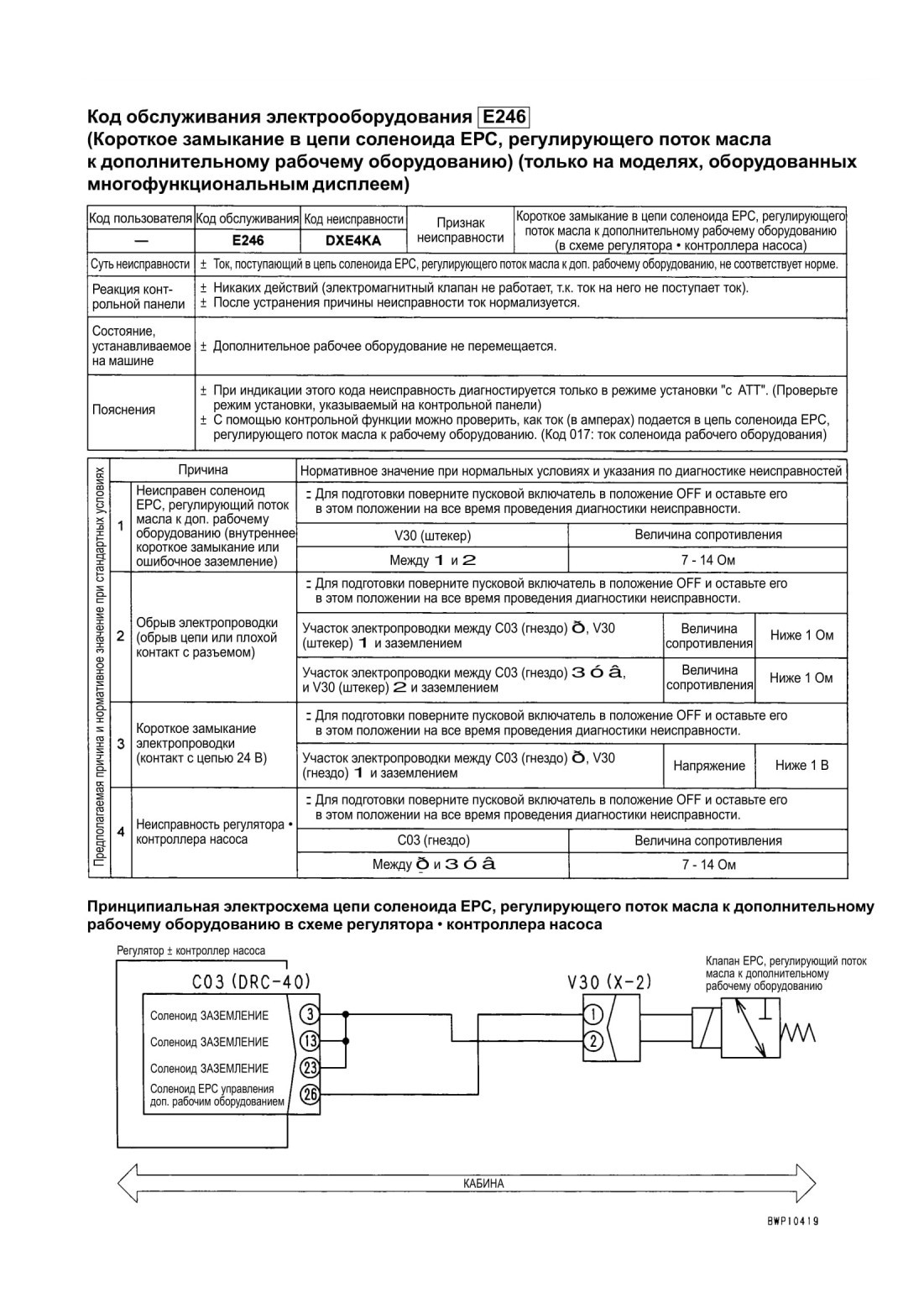

Код обслуживания электрооборудования Е246
(Короткое замыкание в цепи соленоида ЕРС, регулирующего поток масла к дополнительному рабочему оборудованию) (только на моделях, оборудованных многофункциональным дисплеем)

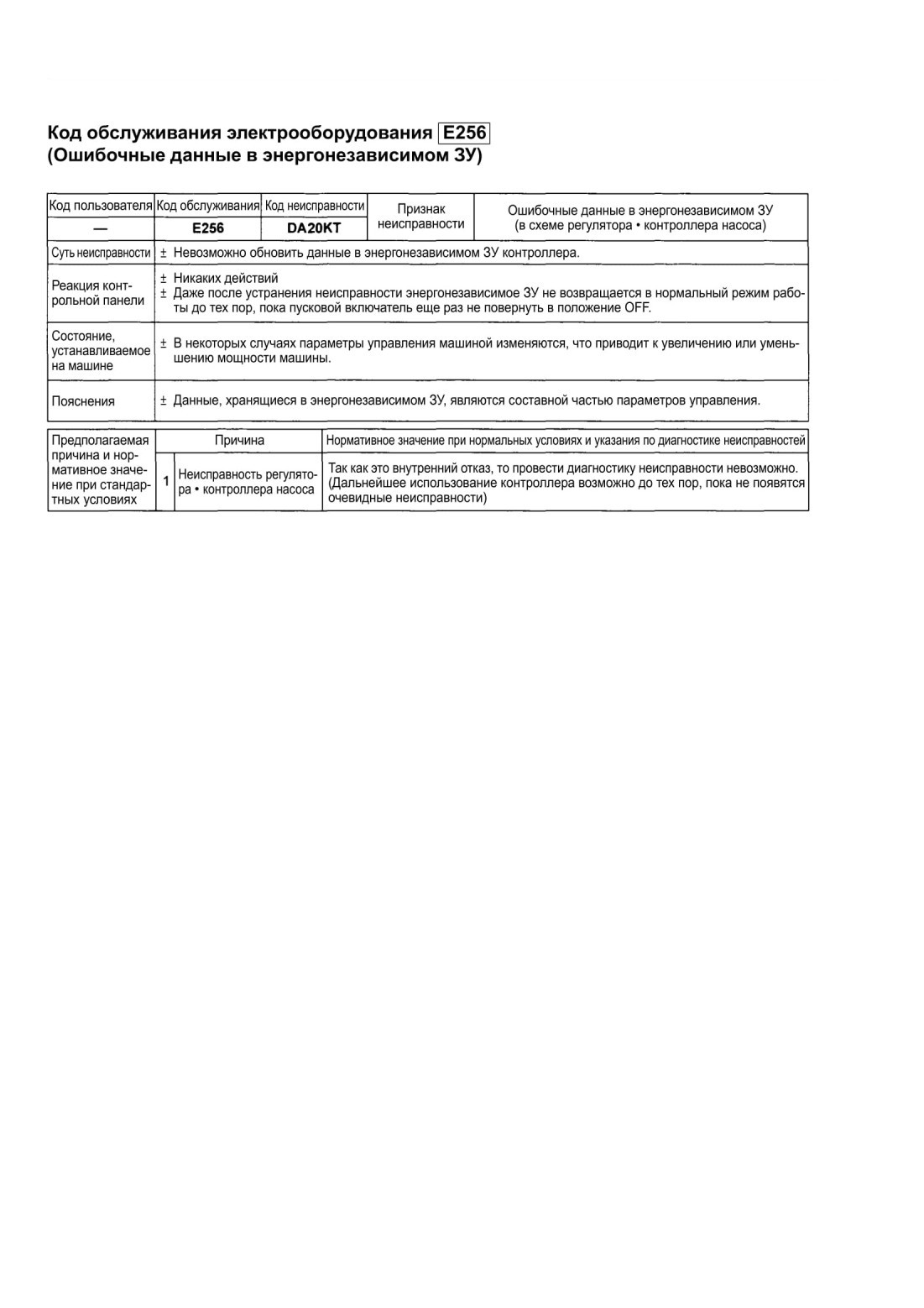

Код обслуживания электрооборудования Е256 (Ошибочные данные в энергонезависимом ЗУ)

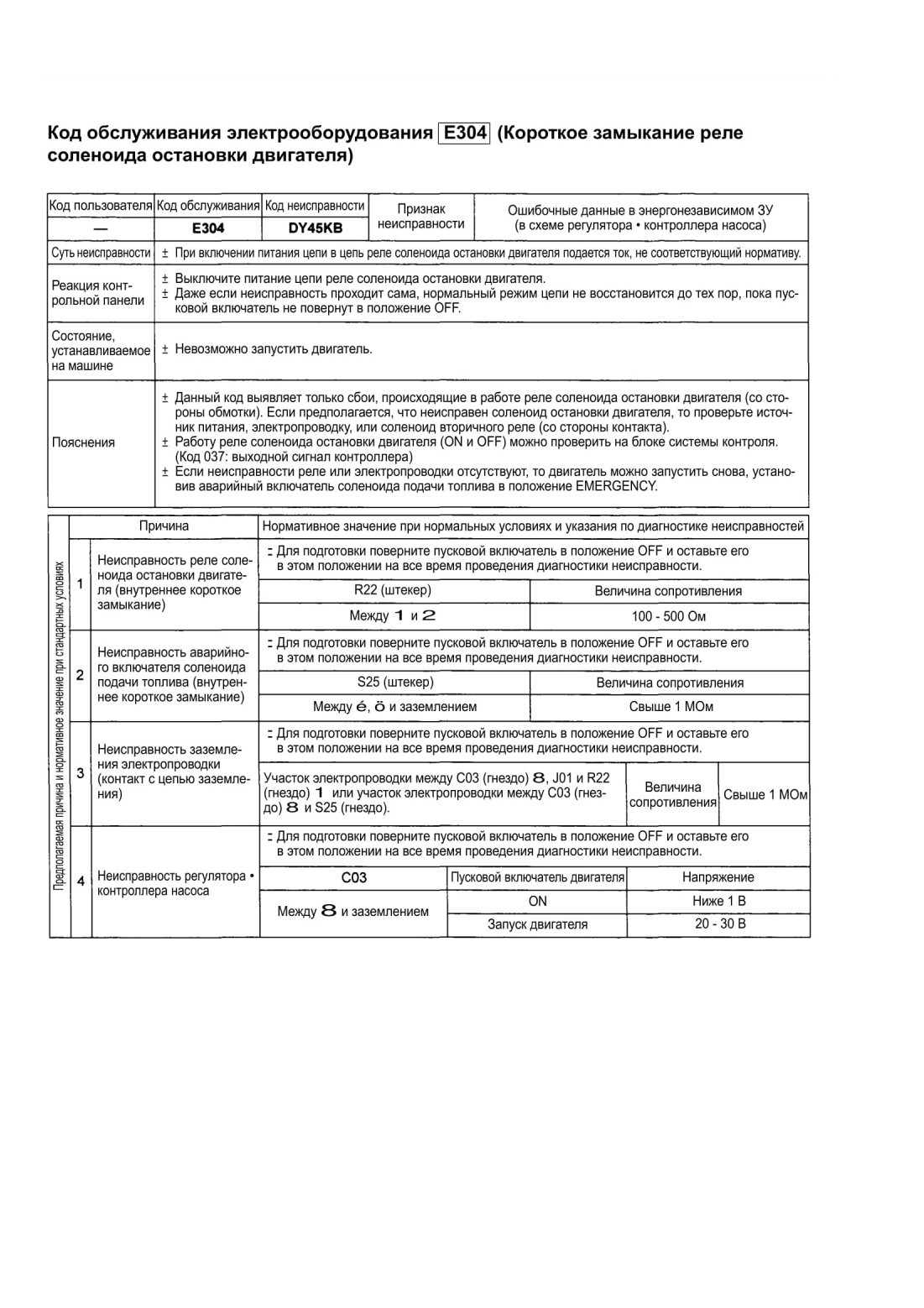

Код обслуживания электрооборудования Е304 (Короткое замыкание реле соленоида остановки двигателя)

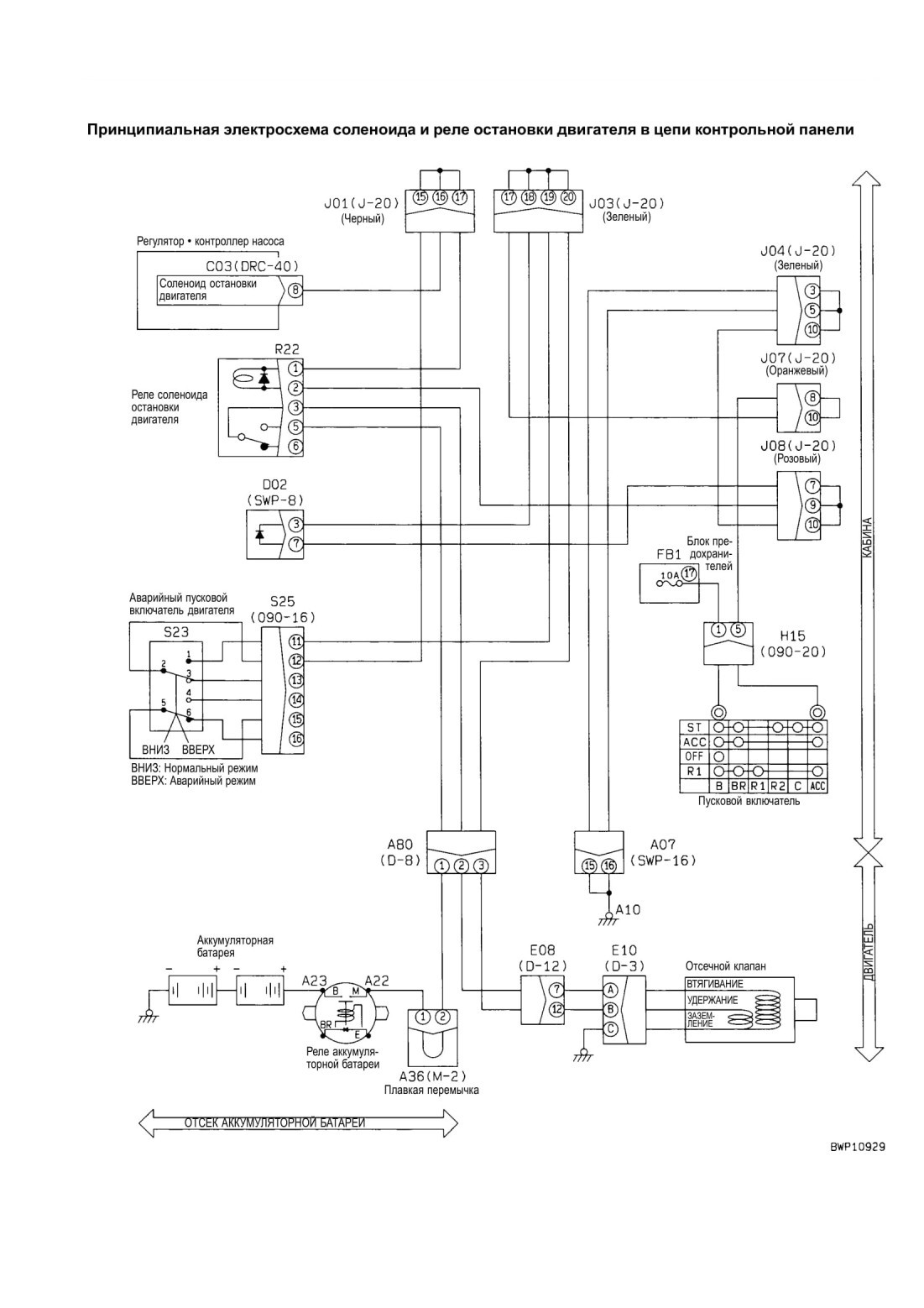

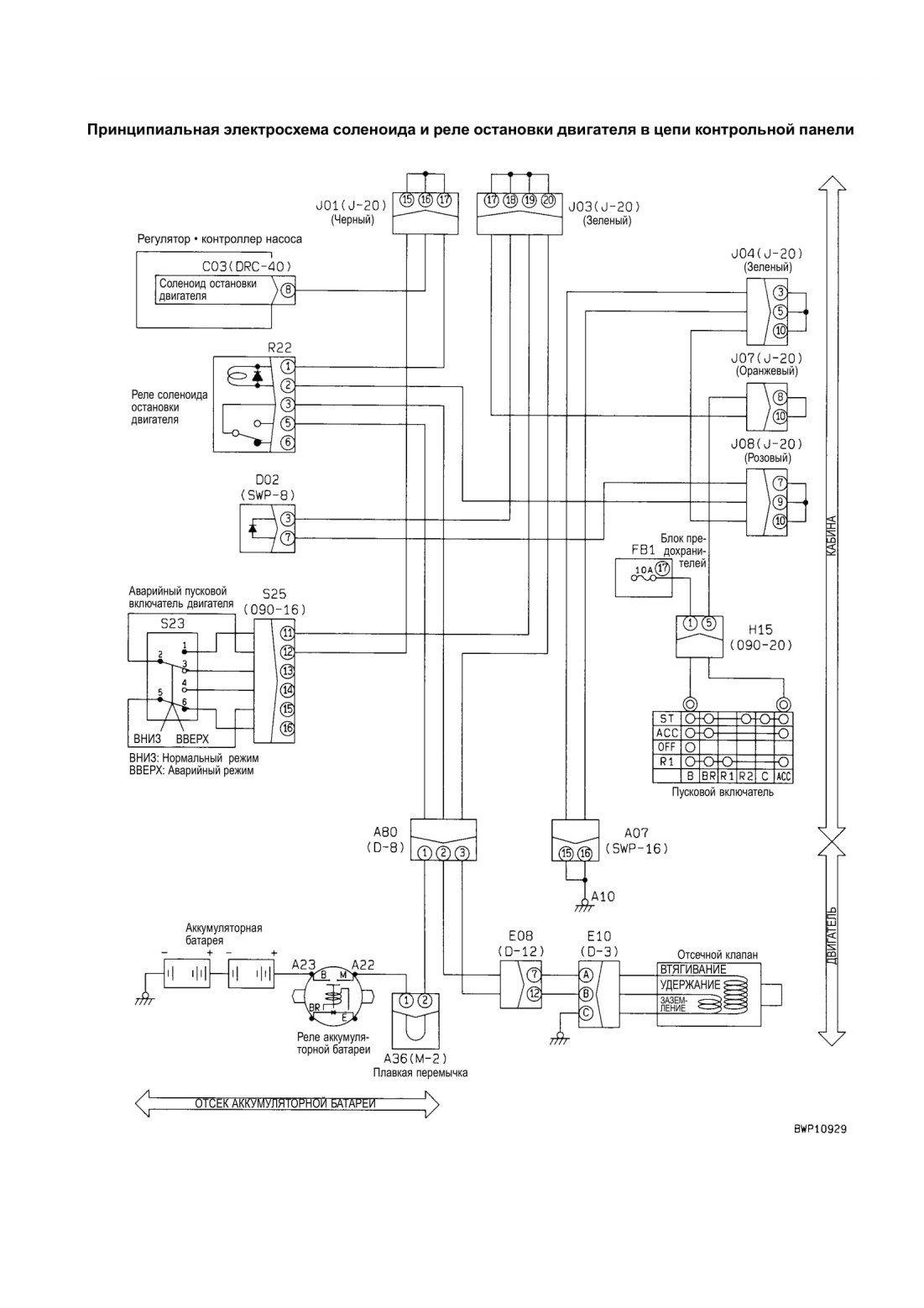

Принципиальная электросхема соленоида и реле остановки двигателя в цепи контрольной панели

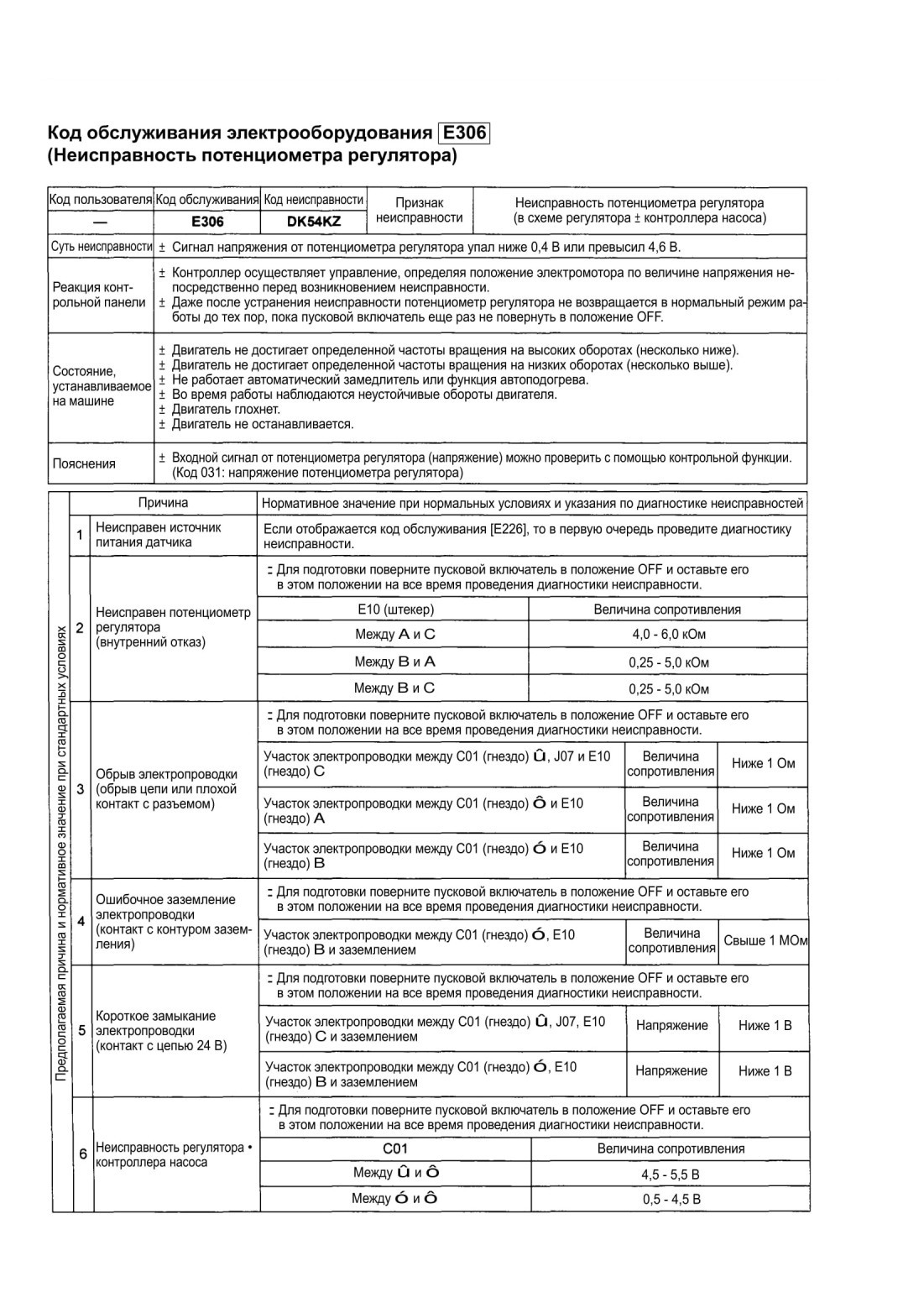

Код обслуживания электрооборудования Е306 (Неисправность потенциометра регулятора)

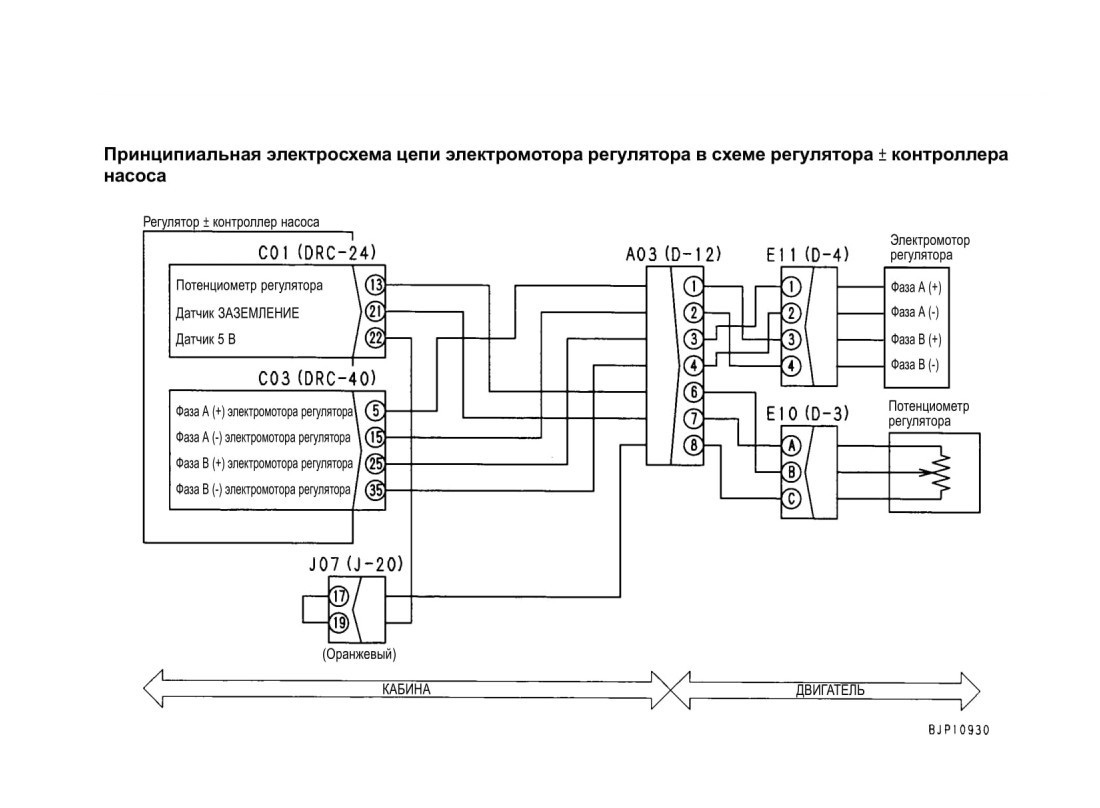

Принципиальная электросхема цепи электромотора регулятора в схеме регулятора + контроллера насоса

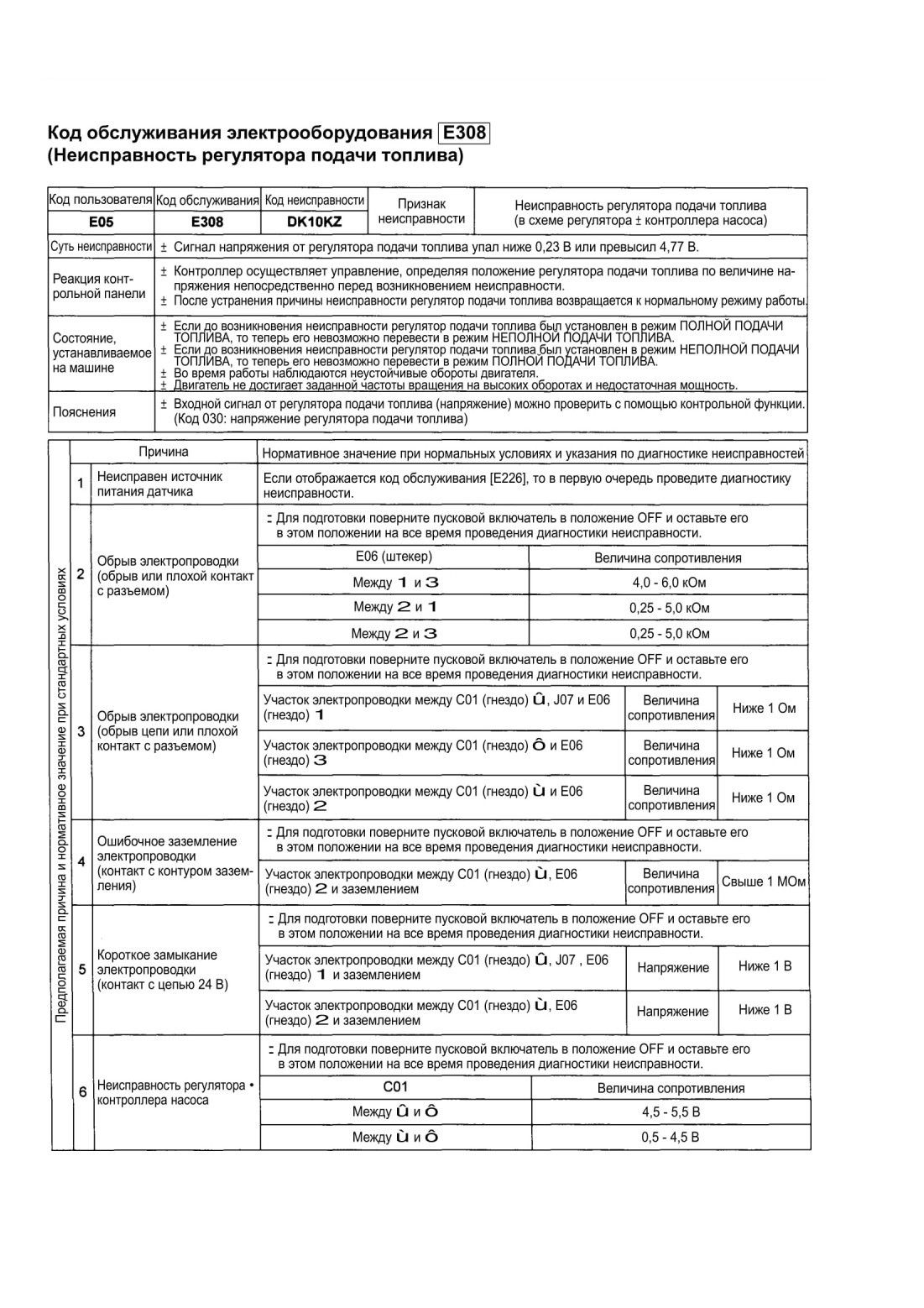

Код обслуживания электрооборудования Е308 (Неисправность регулятора подачи топлива)

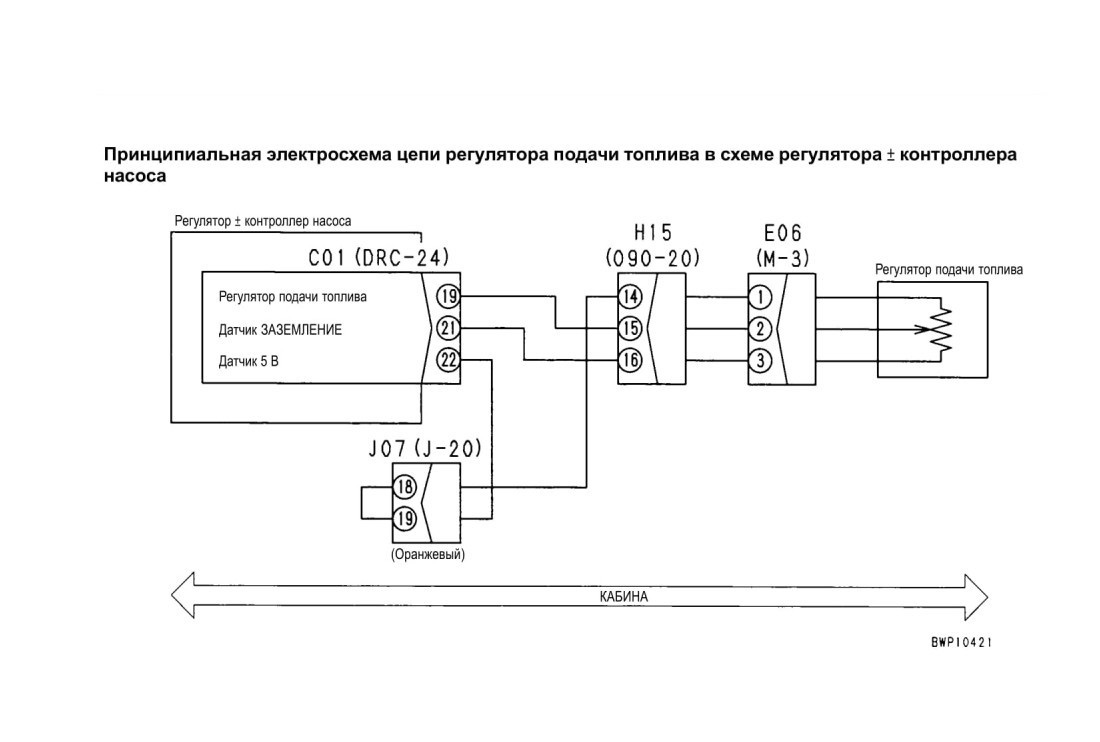

Принципиальная электросхема цепи регулятора подачи топлива в схеме регулятора + контроллера насоса
