Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 19

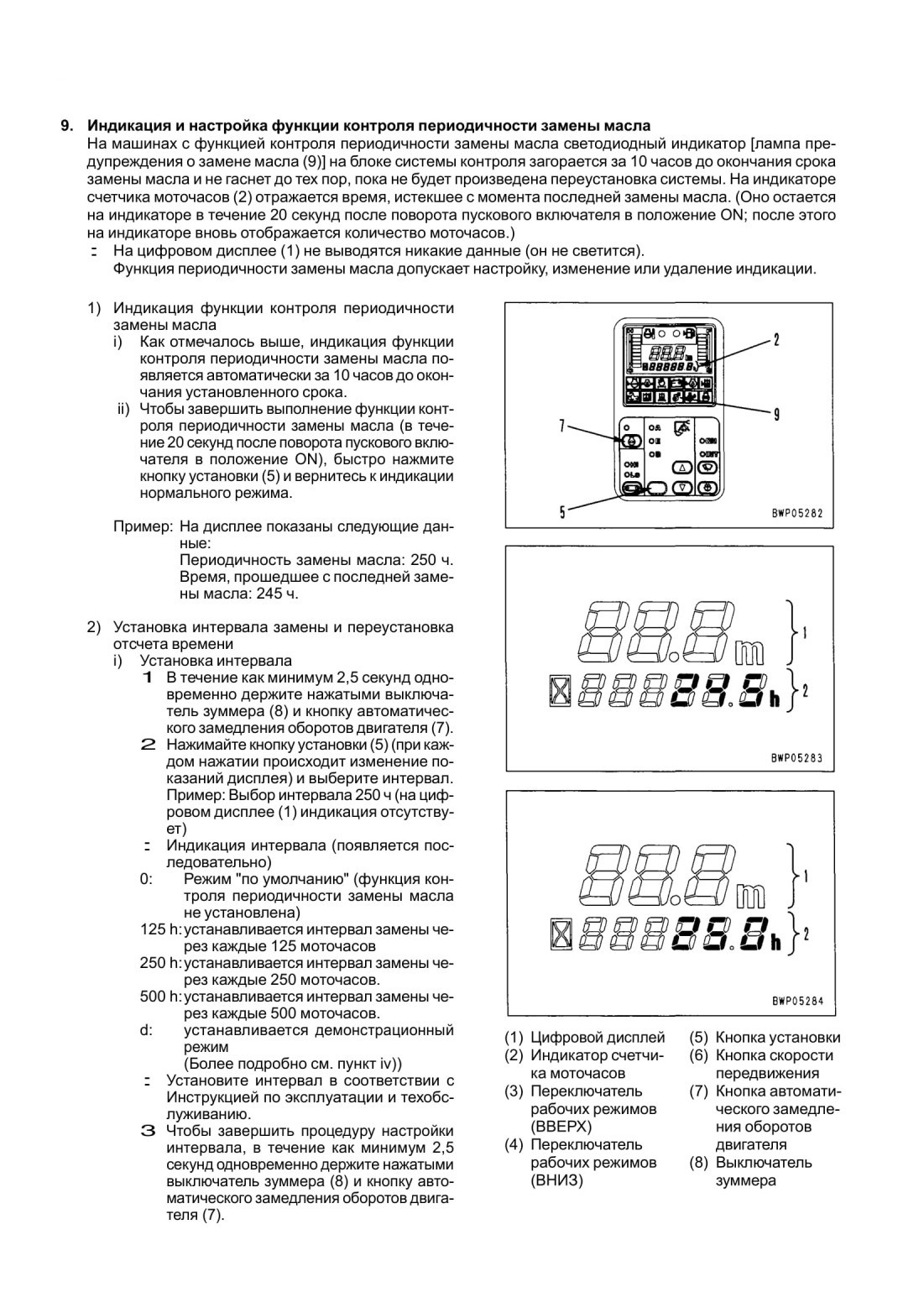

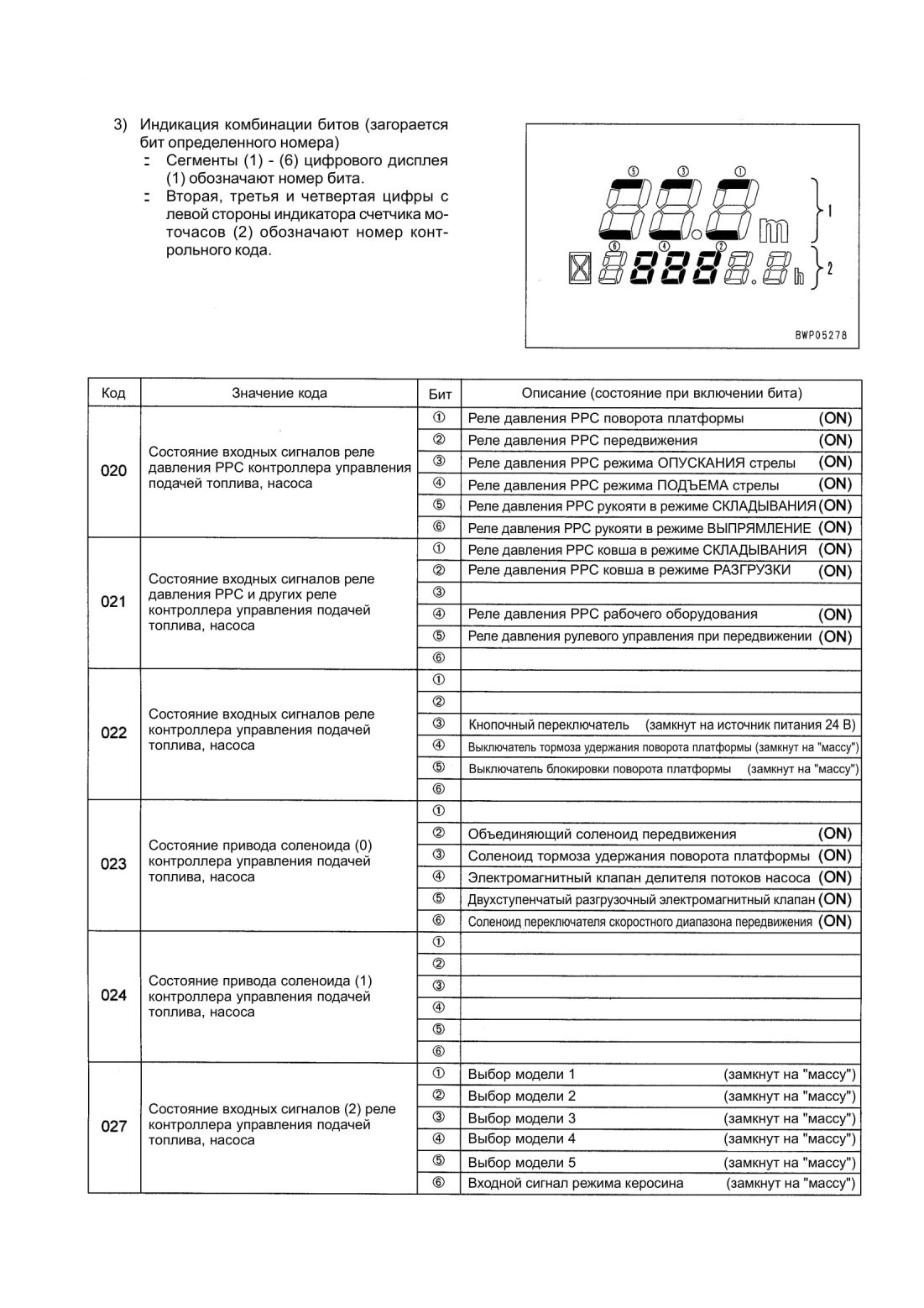

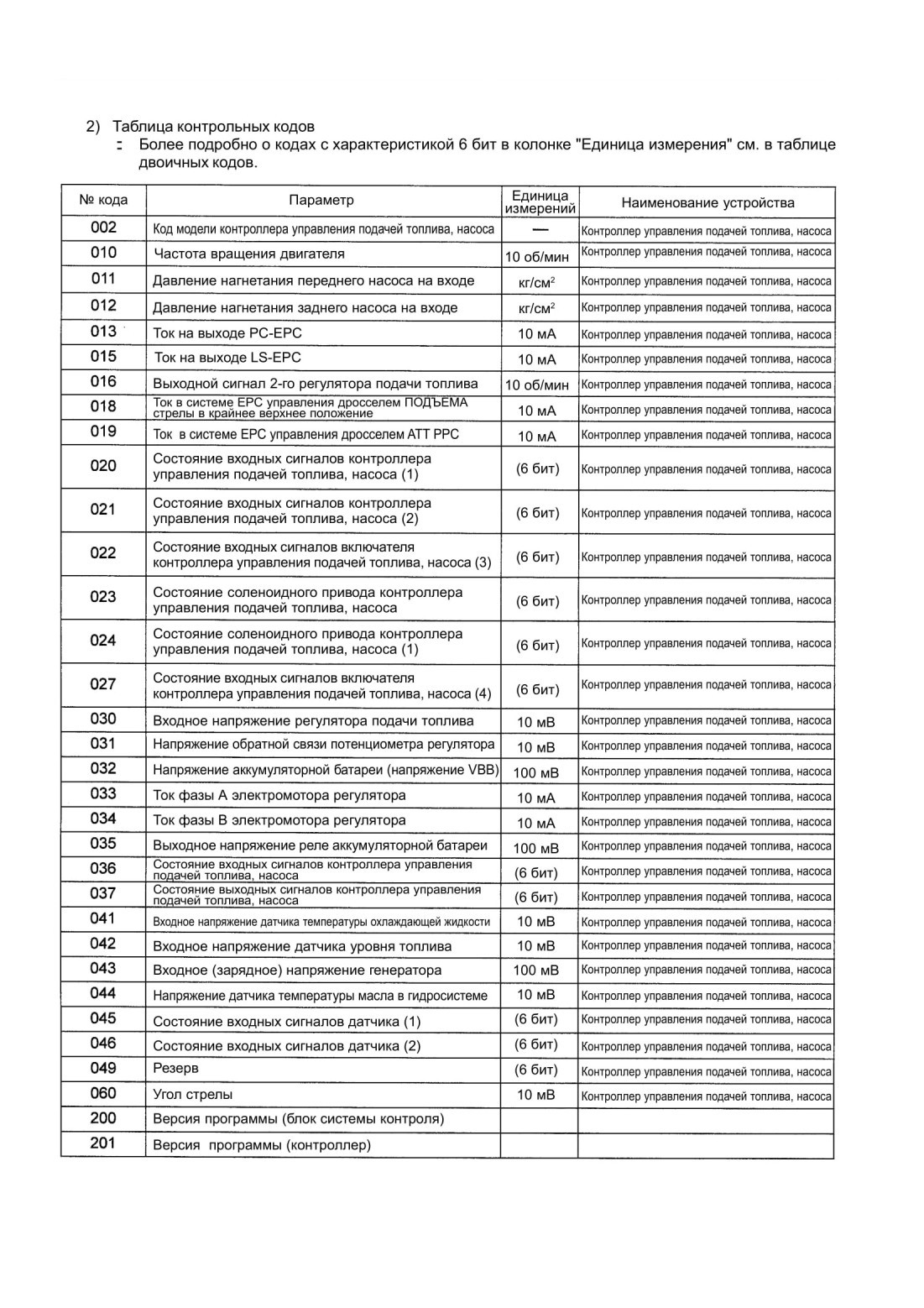

СПОСОБ ИНДИКАЦИИ И СПЕЦИАЛЬНЫЕ ФУНКЦИИ 7-СЕГМЕНТНОЙ КОНТРОЛЬНОЙ ПАНЕЛИ

1. Диагностическая функция контрольных ламп, указателей и зуммера

При повороте пускового включателя в положение ON все контрольные лампы и указатели загораются прибл. на 3 секунды, и в течение 1 секунды звучит сигнал зуммера. В это время производится самодиагностика контрольной панели, по окончании которой загорается индикация нормального режима (если какая-то лампа не горит, то она перегорела).

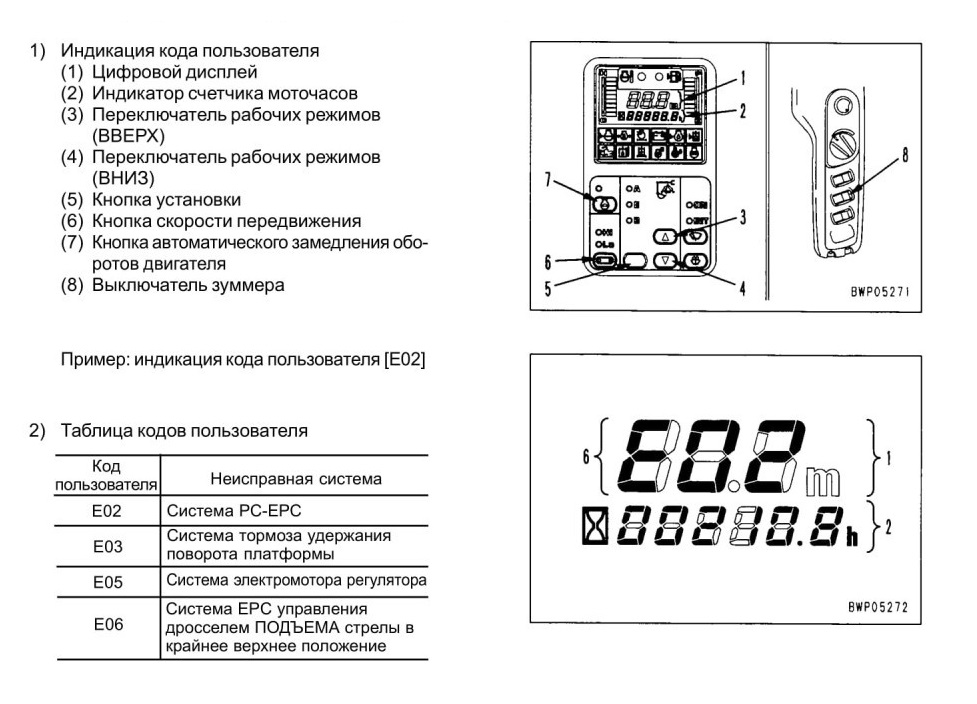

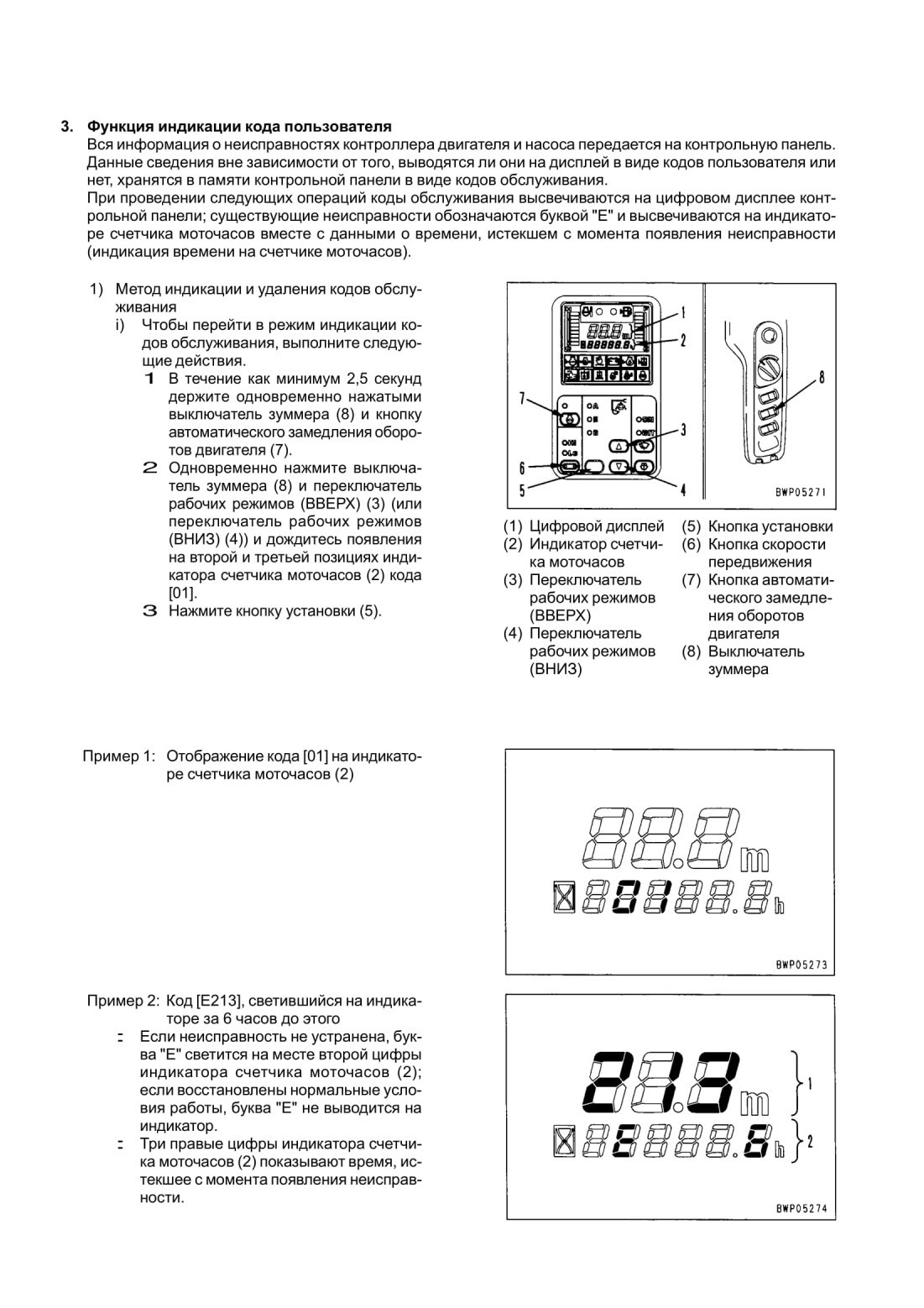

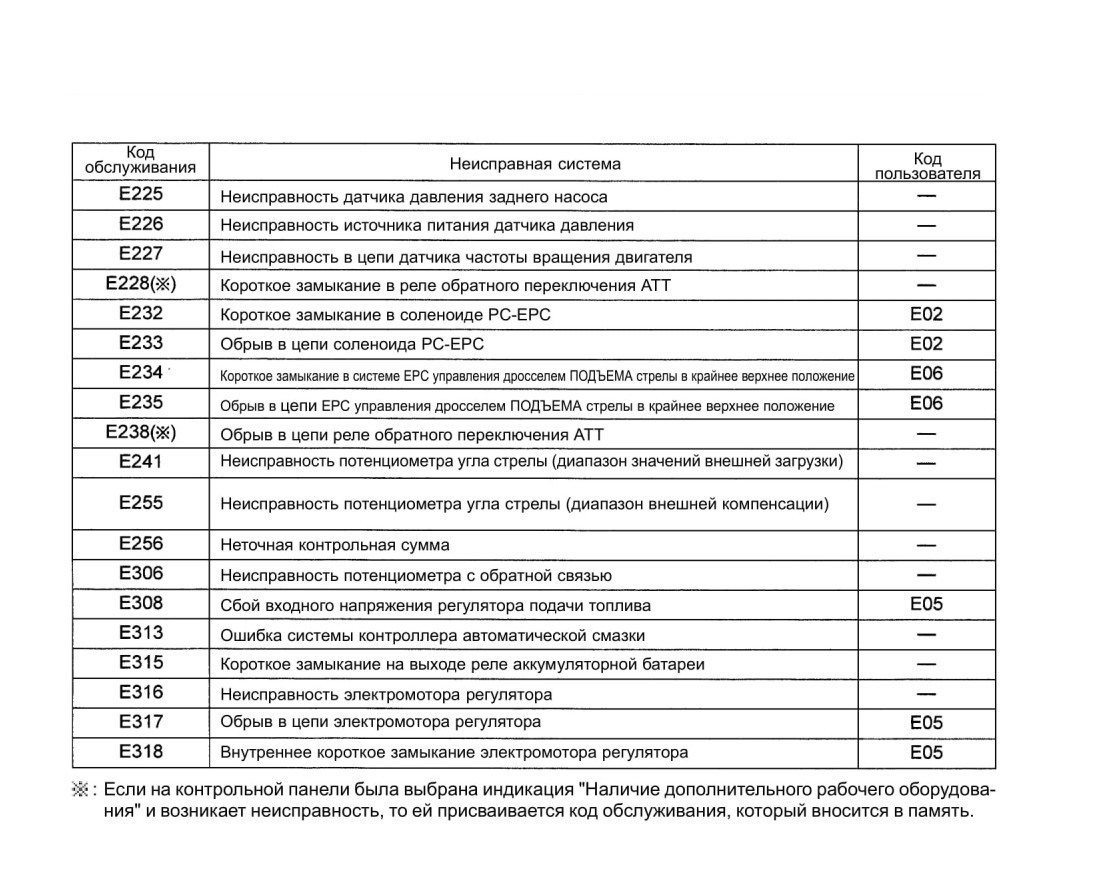

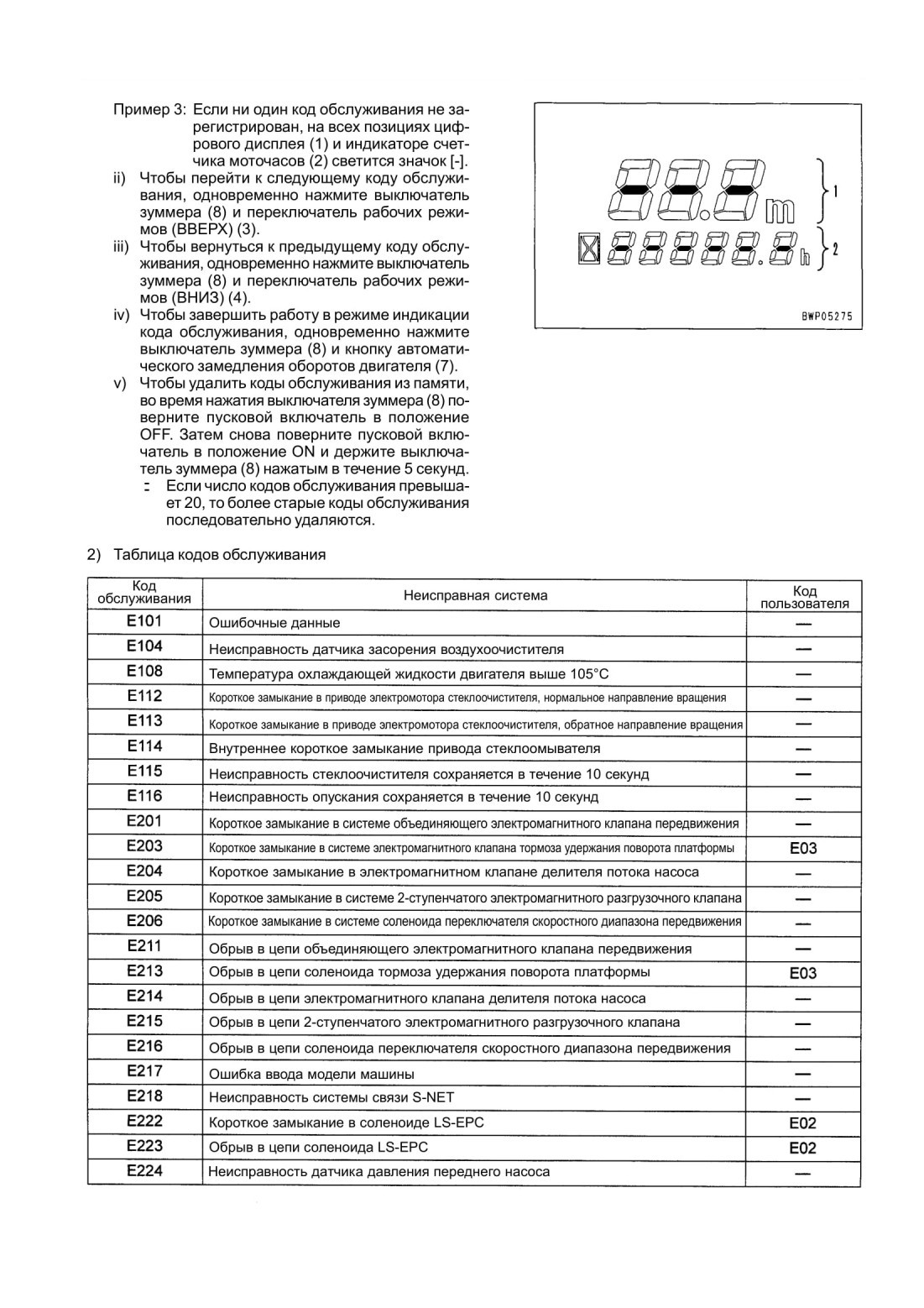

2. Функция индикации кода пользователя

Вся информация о неисправностях контроллера двигателя и насоса передается на контрольную панель. Информация о наличии неисправностей в системах с повышенным уровнем опасности автоматически высвечивается на цифровом дисплее (1) контрольной панели в виде кодов пользователей, оповещая оператора о мерах, которые необходимо предпринять.

: На цифровом дисплее (1) и индикаторе счетчика моточасов (2) загораются только участки, отмеченные на рисунке знаком [х]. Остальные участки не горят.
