Общее руководство по проектированию систем пожарной сигнализации на базе оборудования Esser by Honeywell (2014 год) - часть 10
74
8.4
Линейные
тепловые
извещатели
8.4.1
Конвенциональные
извещатели
Термодифференциальный
извещатель
761290 (LWM-
1)
состоит
из
блока
обработки
сигнала
и
сенсорного
кабеля
.
Сенсорный
кабель
состоит
из
4
медных
проводников
,
каждый
из
которых
имеет
экран
с
отрицательным
температурным
коэффициентом
.
На
конце
кабеля
проводники
соединяются
попарно
,
образуя
два
независимых
кольца
.
Обрыв
любого
из
колец
воспринимается
системой
как
неисправность
.
Повышение
температуры
ведёт
к
увеличению
электрического
сопротивления
между
кольцами
,
при
превышении
заданного
порога
,
блок
обработки
выдаёт
сигнал
тревоги
.
Области
применения
Ёмкости
с
плавающей
крышкой
на
нефтехимических
предприятиях
Кабельные
каналы
Многоэтажные
паркинги
Конвейеры
Мусороперерабатывающие
цеха
Тоннели
,
подземные
коммуникации
Особенности
применения
Извещатель
пригоден
для
средних
и
крупных
объектов
Извещатель
имеет
высокую
устойчивость
к
ложным
срабатываниям
в
сложных
условиях
окружающей
среды
Устойчив
к
механическим
и
химическим
воздействиям
,
коррозии
,
влажности
и
пыли
Длина
сенсорного
кабеля
–
до
300
м
на
каждый
блок
обработки
сигнала
Несложная
установка
и
обслуживание
Экономически
эффективная
система
–
минимум
затрат
на
обслуживание

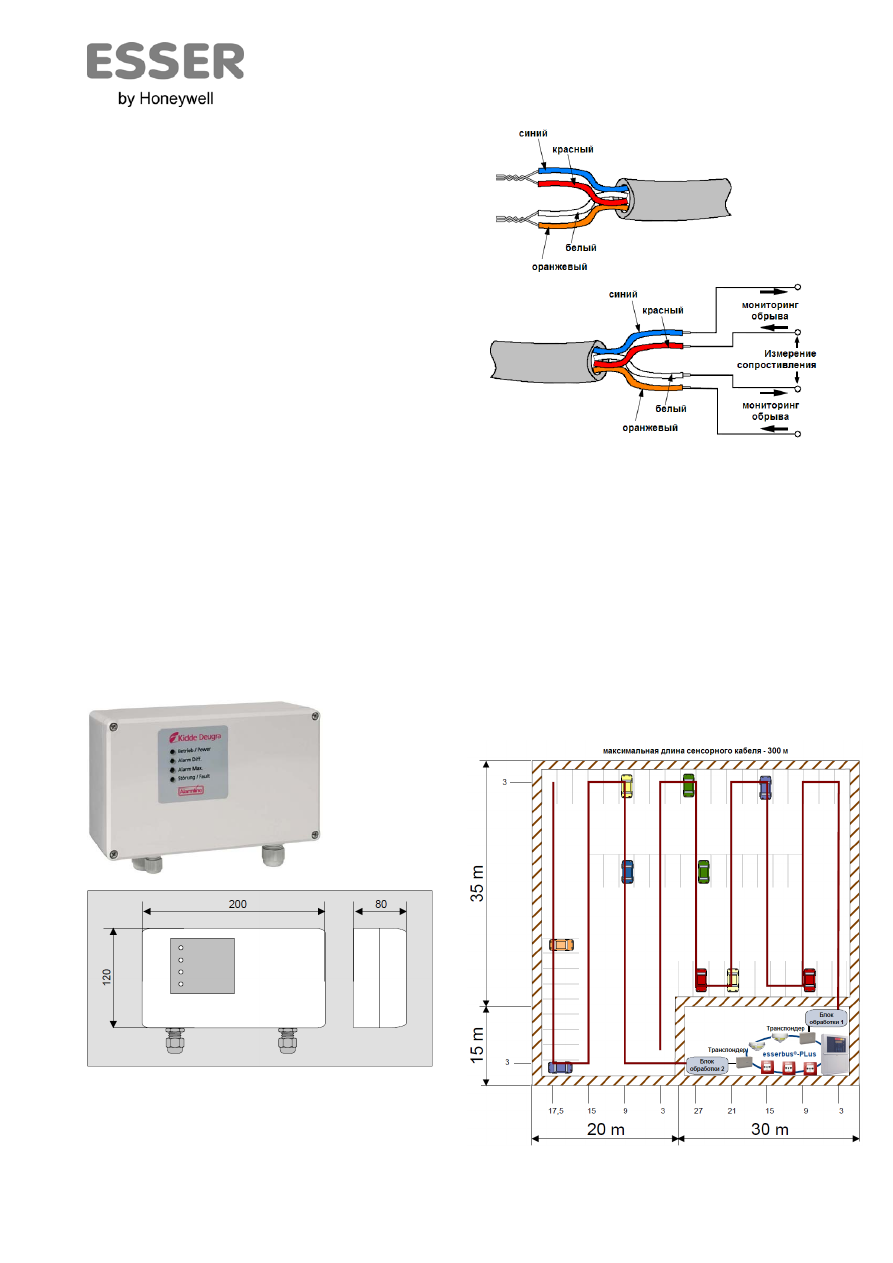

Рисунок
103 –
Линейный
тепловой
извещатель
761290 (
блок
обработки
сигналов
)
Конструкция
и
типы
сенсорного
кабеля
Рисунок
104 –
Конструкция
и
подключение
сенсорного
кабеля
Сенсорные
кабели
имеют
три
разновидности
:
1.
Голубой
сенсорный
кабель
761245 –
для
использования
в
условиях
обычной
окружающей
среды
,
включая
среды
с
высокой
влажностью
2.
Чёрный
сенсорный
кабель
761246 –
для
применения
в
агрессивных
средах
.
Имеет
нейлоновую
оплётку
для
защиты
от
кислот
и
щелочей
3.
Чёрный
сенсорный
кабель
761247
с
металлической
оплёткой
,
имеющий
дополнительную
защиту
от
механических
повреждений
Рисунок
105 –
Пример
использования
на
паркинге
