ОБОРУДОВАНИЕ SBH ДЛЯ УКРЕПЛЕНИЯ ВЫЕМОК (2022 год)

Общее описание

ПРЕИМУЩЕСТВА СИСТЕМ КРЕПИ

И ИХ ИСПОЛЬЗОВАНИЕ

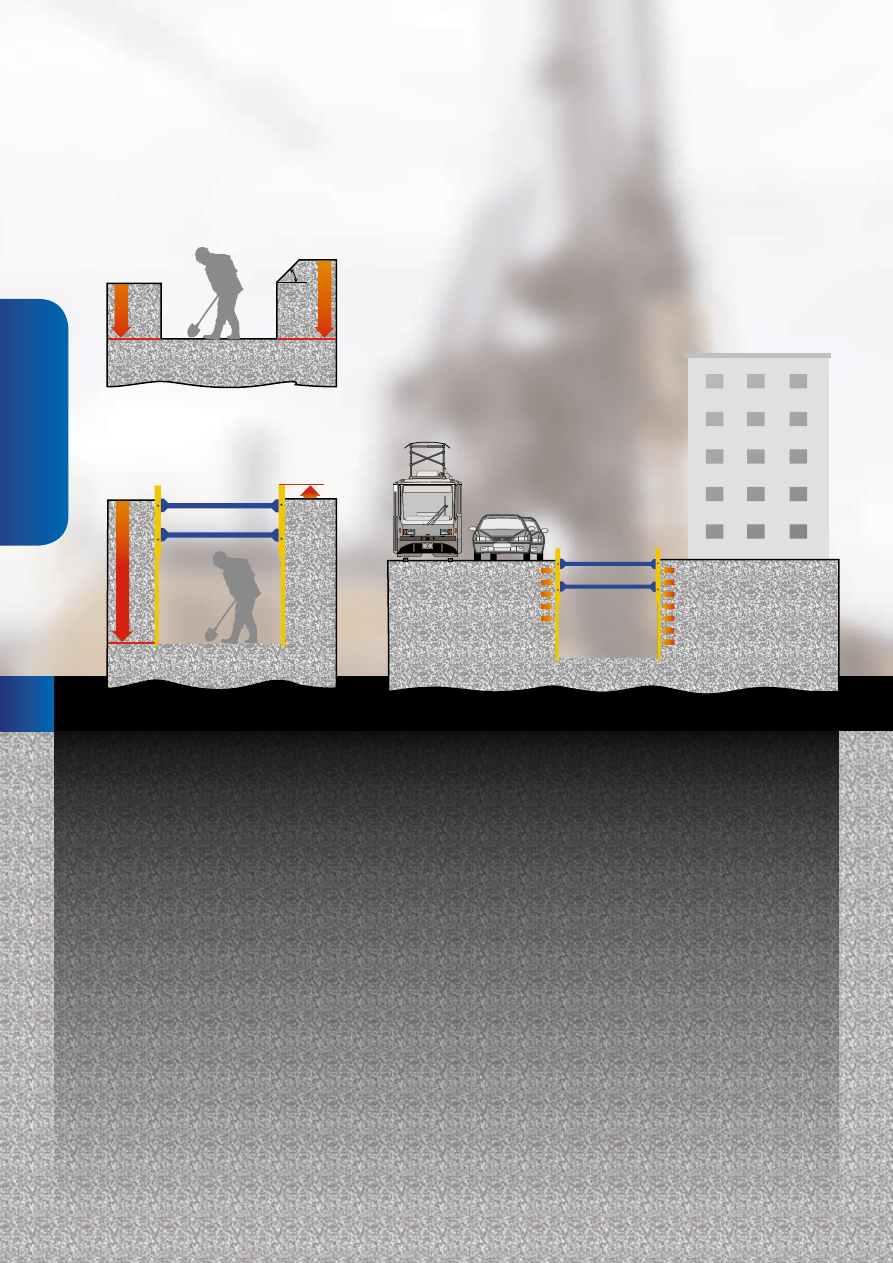

БЕЗОПАСНОСТЬ В ВЫЕМКЕ

Котлованы и траншеи с неукрепленными стенками
представляют потенциальную угрозу работающим
в них. Опасность оказаться погребенным под обру-
шившейся стенкой грунта вполне соизмерима с по-
паданием под лавину – столь же серьезными могут
быть травмы и таковы же шансы выжить.

Неслучайно правила безопасности (СНиП) требуют
полного укрепления стенок любых выемок в грунте,
производимых без откосов.

В Европе для укрепления могут быть использованы
только  системы  крепей,  протестированные  и  одо-
бренные  экспертами  организации  сертификации
TBG. В России на сегодняшний день нет обязатель-
ной сертификации, и решение о конструкции крепи
принимает  проектировщик  или  главный  инженер
подрядчика. Крепь от SBH одобрена не только экс-
пертами TBG, но и специалистами TUV – провайдера
технических решений и стандартов в Европе с 1872
года. Это дополнительное свидетельство высокого
качества и безопасности оборудования.

БЕЗОПАСНОСТЬ РЯДОМ С ВЫЕМКОЙ

Наряду  с  безопасностью  внутри  выемки  системы
крепей  должны  обеспечить  сохранение  инфра-
структуры грунта вокруг неё, чтобы предотвратить
разрушение  близлежащих  зданий  и  проезжих  ча-
стей с интенсивным движением машин и трамваев,
например в центре города. Чтобы выдерживать эти
дополнительные нагрузки, крепь должна иметь уси-
ленную  конструкцию  из  материала  высокого  каче-
ства, изготовленную с соблюдением технологии об-
работки и сборки.

Крепи от SBH способны нести гораздо большие на-
грузки, чем другие системы, обеспечивая таким об-
разом самую высокую степень надежности и безо-
пасности.

Для работ в сложных условиях мы рекомендуем
Вам всегда пользоваться преимуществом нашего
оборудования, разработанного специально для это-
го лучшими инженерами-практиками.

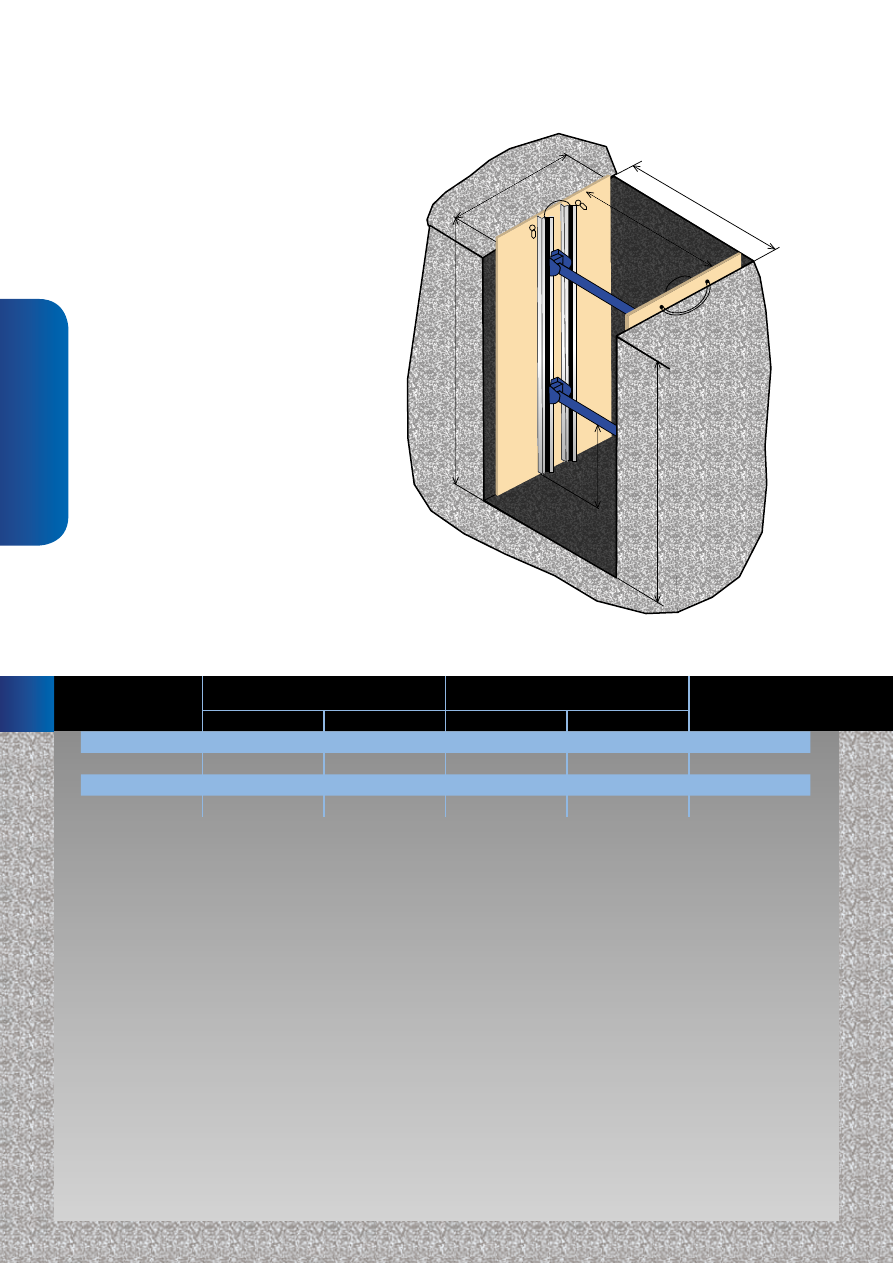

1,5 м

1,0 м

макс.

45°

от 1,0 м до 4,0 м

15 см над бровкой

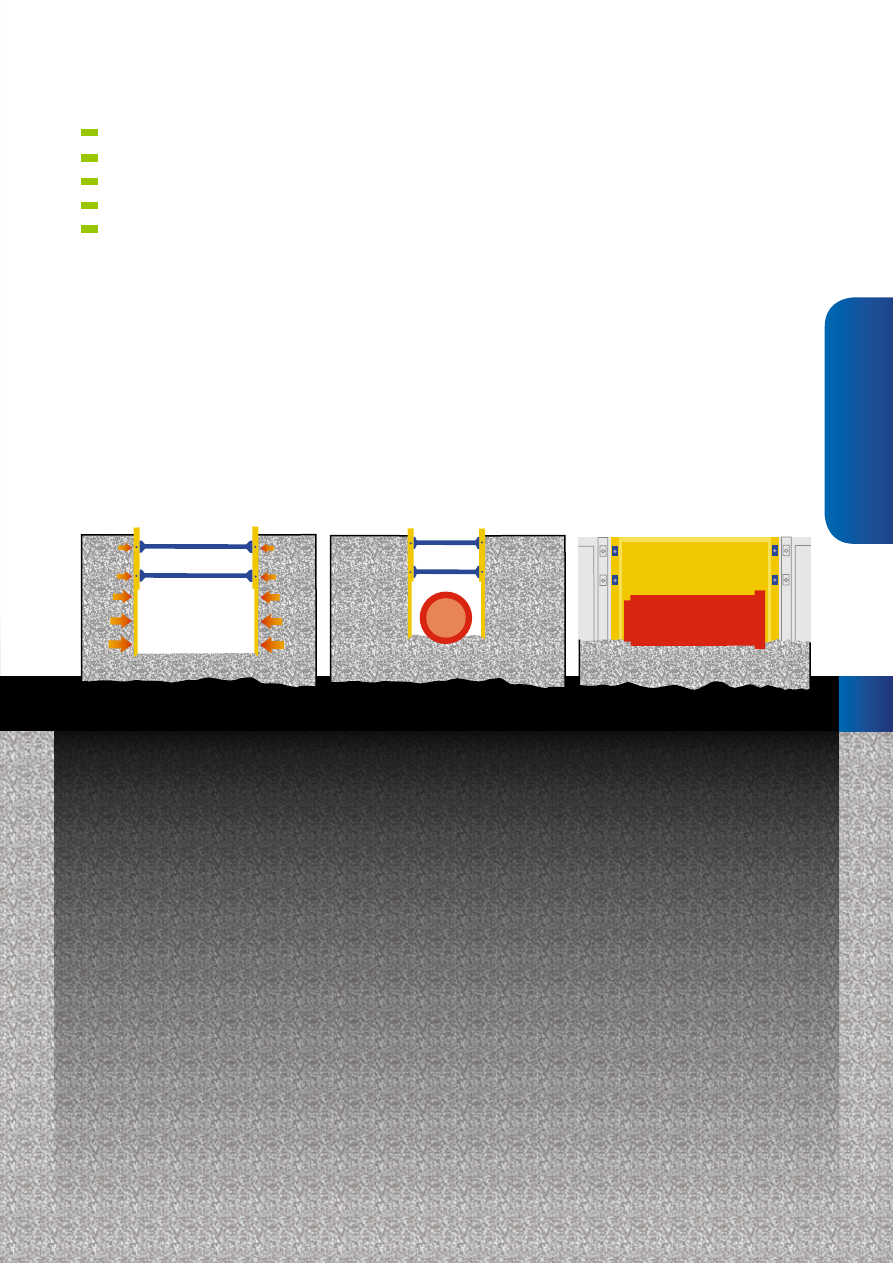

КОГДА И ПОЧЕМУ ИСПОЛЬЗУЮТСЯ СИСТЕМЫ КРЕПИ?

Согласно СНиП крепи не обязательны
при глубине выемки до 1,0 м
(1,5 м – для глинистых грунтов)

Система крепи часто должна
обеспечить сохранность улиц
и зданий

Общее описание

БЕЗОПАСНОСТЬ ДЛЯ РАБОЧИХ
УКРЕПЛЕНИЕ ВНУТРИ И СОХРАНЕНИЕ СТРУКТУРЫ ГРУНТА
СНАРУЖИ ВЫЕМКИ
ЭКОНОМИЯ НА МАТЕРИАЛАХ И ВРЕМЕНИ ПРИ УКРЕПЛЕНИИ
УМЕНЬШЕНИЕ ЗАТРАТ НА ПОДЪЕМ ГРУНТА И ЗАСЫПАНИЕ ТРАНШЕИ

ИНВЕНТАРНЫЕ КРЕПИ – ЭТО ЭКОНОМИЯ
МАТЕРИАЛОВ И ВРЕМЕНИ

Приблизительно 33% стоимости всех земляных ра-
бот приходится на укрепление грунта. Нельзя не
признать, что это очень много для работы, резуль-
таты которой в конце концов окажутся закопанны-
ми в землю. Естественно, столь ощутимые дополни-
тельные расходы могут помочь Вашим конкурентам
выиграть тендер на объект, а также окажут огром-
ное давление на организацию работы, чтобы успеть
к сроку сдачи объекта.

Деревянные крепи до сих пор не могут быть полно-
стью заменены, но часто используются только для
укрепления грунта в местах пересечения с другими
коммуникациями.

Принимая во внимание расходы на рабочую силу и
материалы, укрепление стенок выемок можно сде-
лать экономным как раз благодаря многоразовым
(инвентарным) крепям.

Для этих целей SBH предлагает разнообразные си-
стемы крепей, используемые до глубины около 10 м.
Подробная информация по каждой системе (серии)
представлена начиная со страницы 12.

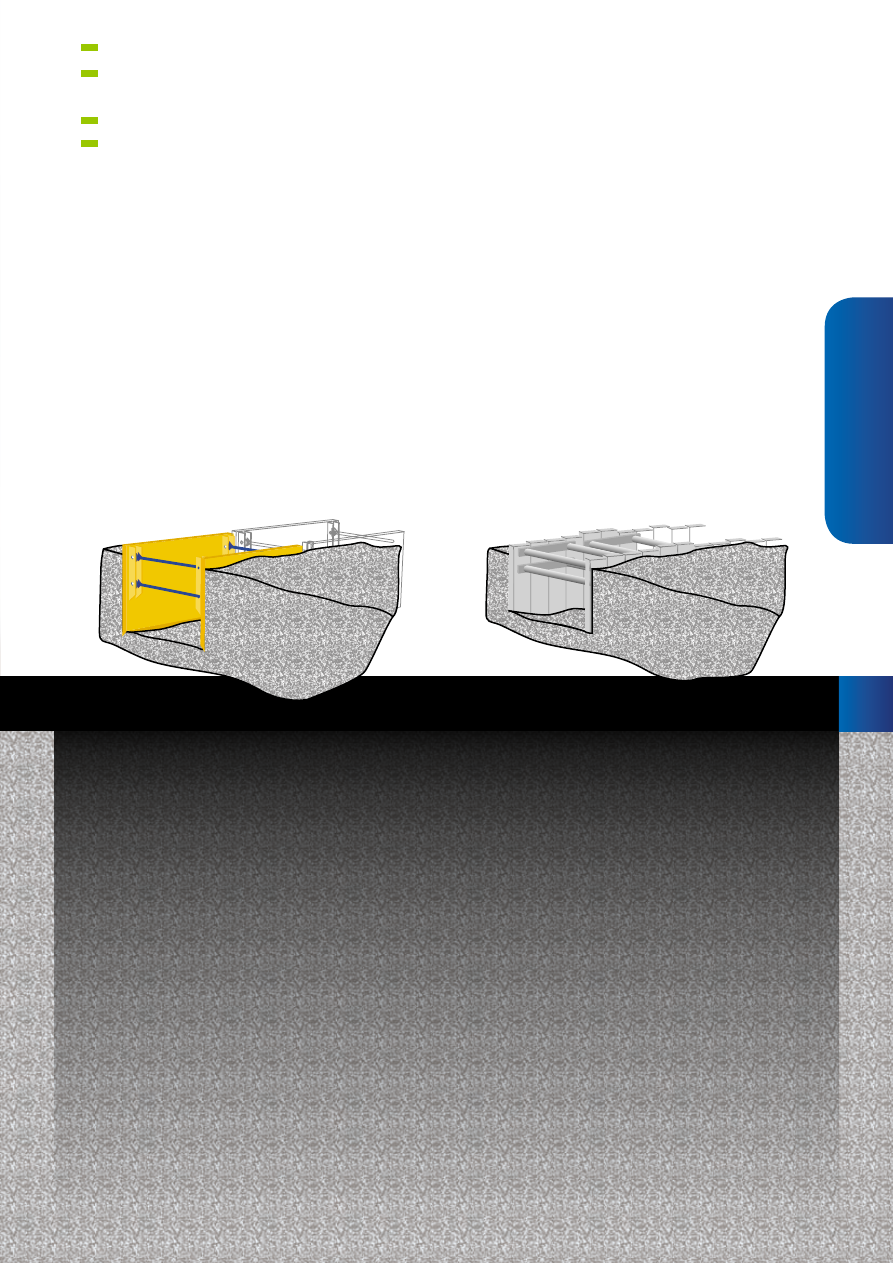

Типовое укрепление из досок и труб –
неудобное, дорогостоящее и занимает
много времени

Экономное укрепление выемки в грунте
гарантирует инвентарная металлическая
крепь от SBH

Общее описание

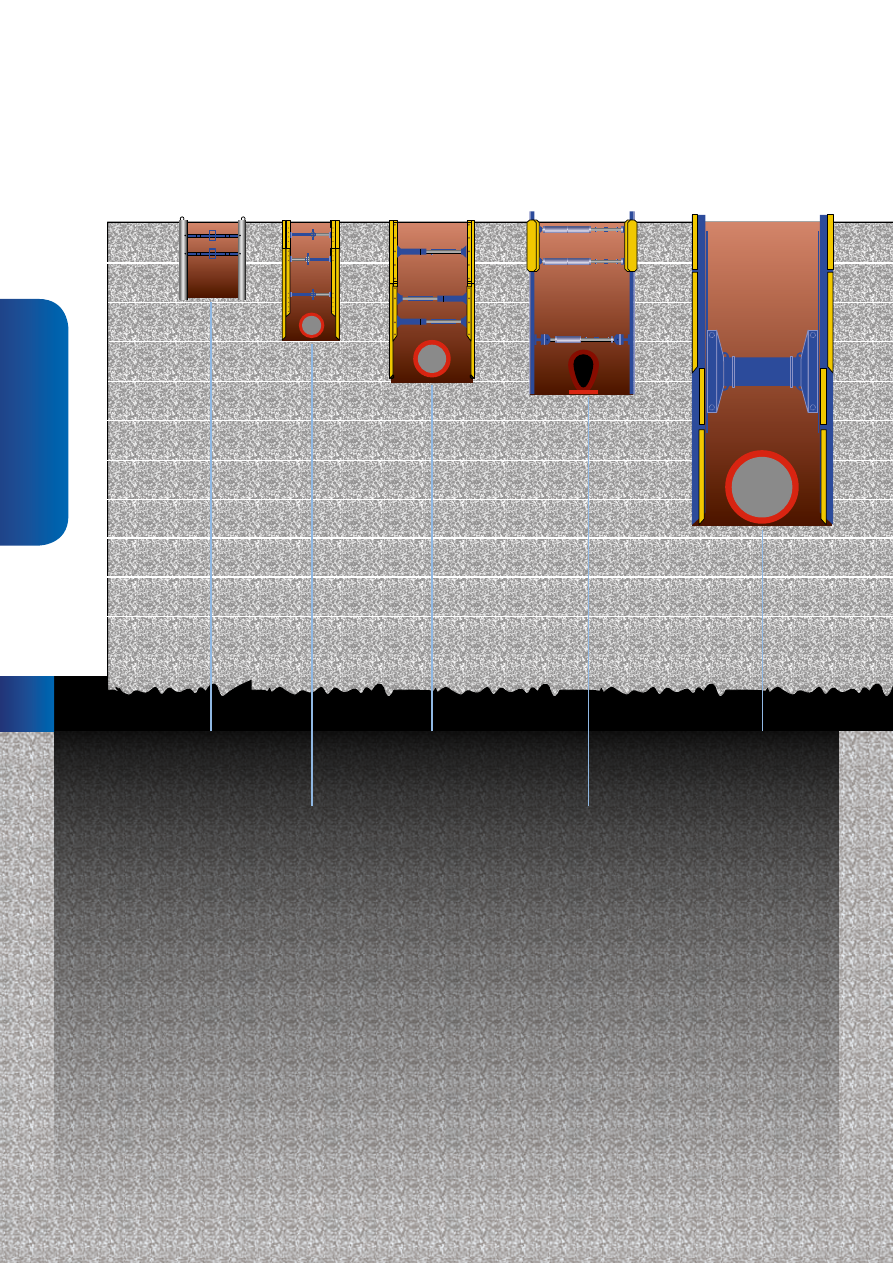

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ

СИСТЕМЫ КРЕПИ

ОПРЕДЕЛИТЕ ДАВЛЕНИЕ ГРУНТА

Давление  грунта  возрастает  с  увеличением  глуби-
ны. К другим важным факторам, влияющим на дав-
ление  грунта,  относятся  состав  грунта  и  наличие
грунтовых  вод,  а  также  возможность  действия  на-
грузки от окружающих зданий и проезжих частей.

Диаметр трубы определяет необходимую ширину
траншеи и, соответственно, длину и количество уд-
линителей распорки крепи и соединителей.

Длина стенок камеры (бокса) зависит от длины сек-
ции трубы.

Исходя из этих параметров, можно определить на-
грузки на стенки и распорки крепи. О том, как это
сделать – на страницах 9–10.

ГЛУБИНА ВЫЕМКИ (ПО ДИАГРАММЕ)
УСЛОВИЯ УСТОЙЧИВОСТИ ГРУНТА (ПО УСЛОВИЯМ НА ОБЪЕКТЕ)
ОПРЕДЕЛЕНИЕ УРОВНЯ ГРУНТОВЫХ ВОД
РАССМОТРЕНИЕ ДОПОЛНИТЕЛЬНЫХ НАГРУЗОК (ДОРОГИ, ЗДАНИЯ)
ДЛИНА И ДИАМЕТР СЕКЦИЙ ТРУБ

Давление грунта растет с увеличением
глубины выемки

Длина и количество удлинителей
распорок зависит от диаметра
секций трубы

Длина стенок крепи зависит
от длины секций трубы

НА СТРАНИЦАХ 7–11 ДЕМОНСТРИРУЕТСЯ ПОСЛЕДОВАТЕЛЬНОСТЬ САМЫХ ВАЖНЫХ ШАГОВ
ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ СИСТЕМЫ УКРЕПЛЕНИЯ ВЫЕМКИ

Общее описание

ГЕОЛОГИЯ И ГЛУБИНА ВЫЕМКИ

ОПРЕДЕЛЯЕТ ВЫБОР СИСТЕМЫ КРЕПИ

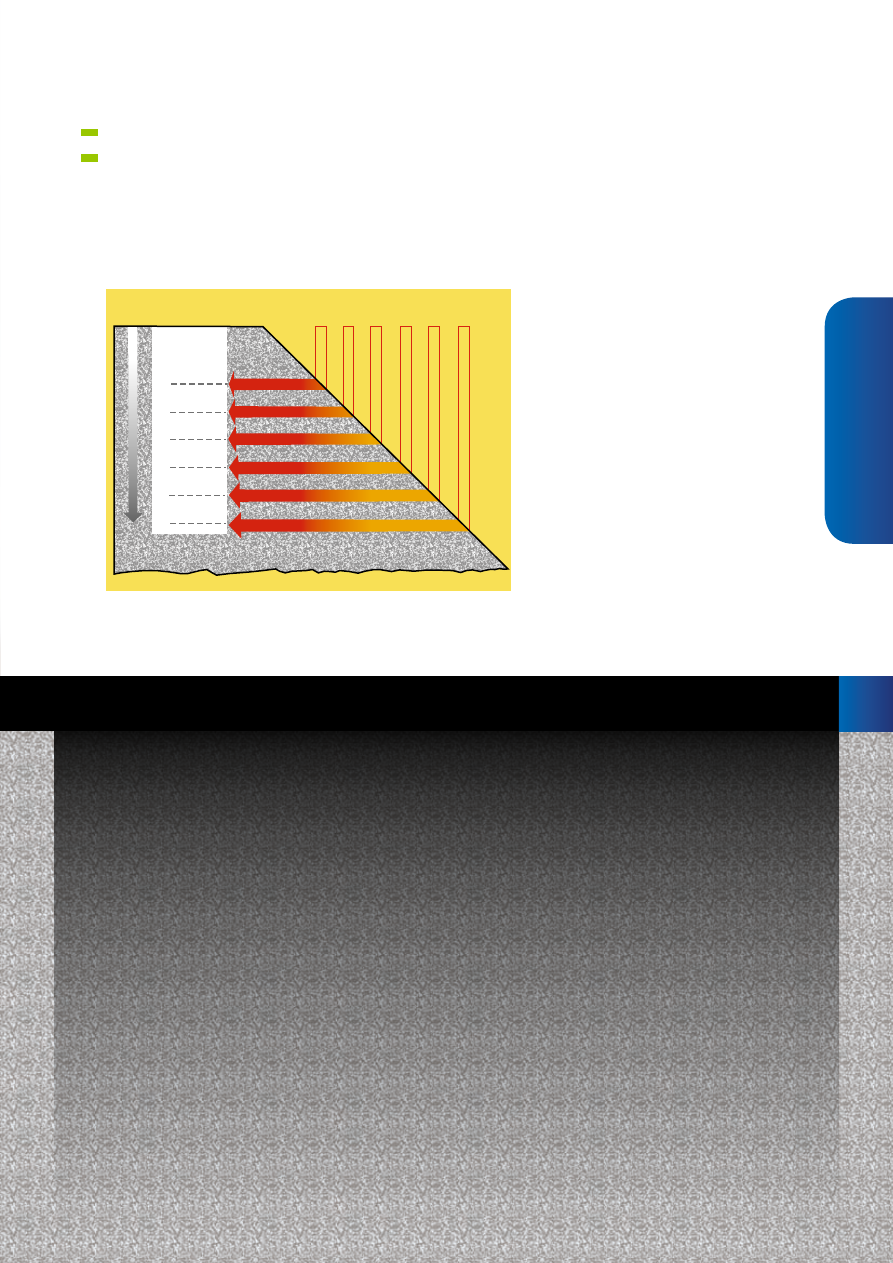

ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ ГРУНТА

Давление зависит от состава грунта. Скальный
грунт – это пример выемки с минимальным давле-
нием на стенки. Плывун, водонасыщенный грунт – с
максимальным. Нормальные грунты – такие как пе-
сок или чернозем – оказывают среднее между ми-
нимальным и максимальным давление.

Если выемка находится вне зоны действия нагру-
зок от окружающей инфраструктуры, то определе-
ние давления можно сделать по диаграмме инсти-
тута TBG.

Значения на этой диаграмме содержат широкие до-
пуски по уровню безопасности и могут быть исполь-
зованы для расчета крепи большинства объектов.

Для укрепления выемки на объекте с дополнитель-
ными нагрузками необходимо провести индивиду-
альный расчет нагрузок данного объекта, чтобы из-
бежать обрушения.

SBH поможет Вам сделать верный выбор в таких
случаях с помощью наших инженеров.

ГЕОЛОГИЯ: МАКСИМАЛЬНАЯ НАГРУЗКА НА СТЕНКИ КРЕПИ
ГЛУБИНА ВЫЕМКИ: ВЫБОР СИСТЕМЫ КРЕПИ

В большинстве случаев давление грунта
можно определить по этой диаграмме

Пример: При глубине выемки, равной
6 метрам, система крепи должна выдер-
жать нагрузку, равную 34,13 кН, распре-
деленную на 1 квадратный метр. Это соот-
ветствует массе 3,5 тонны.

НЕСКОЛЬКО ОБЩИХ ПРАВИЛ ПО ВЫБОРУ КРЕПИ

2 м

3 м

4 м

5 м

6 м

7 м

11,92

17,47

23,02

28,58

34,13

39,68

Давление грунта кН/м

Общее описание

КАК НАГРУЗКА ДЕЙСТВУЕТ НА КРЕПЬ?

Давление  грунта  на  квадратный  метр  является  по-
казателем  требуемой  несущей  способности  и,  та-
ким  образом,  техническим  параметром  прочности
системы инвентарной крепи.

Несущая способность обратно пропорциональна
длине стенки крепи. Чем длиннее стенка, тем мень-
шую нагрузку она может безопасно выдержать.

КАКУЮ НАГРУЗКУ МОГУТ ВЫДЕРЖАТЬ СТЕНКИ?

В примере, предложенном на данной странице, вы-
двигается следующее требование: глубина выем-
ки – 6 метров, давление грунта по диаграмме TBG
– 34,13 кН/м

Стандартные трубы для прокладки требуют исполь-
зования крепи с длиной стенки 3,5 метра. На глубине
выемки 6 м необходима система с направляющими,
например серия С-750. Допустимое давление грунта
в зависимости от длины стенки можно определить
по вышеприведенной диаграмме.

Как видим, несущая способность крепи SBH на 35%
превышает  требования  института  TBG,  и  без  того
предполагающие  большой  запас  прочности.  Такой
прочности  не  обеспечит  ни  один  другой  вид  укре-
плений грунта.

ГЛУБИНА ВЫЕМКИ, ВЫБОР СЕРИИ
(КОНСТРУКЦИИ) КРЕПИ

Камерная крепь или с направляющими? Ответ на
вопрос зависит от глубины работ. Мы рекомендуем
установить границу выбора глубины на отметке 4 м.

Теоретически можно использовать камерную крепь
на глубине до 6 метров, устанавливая удлиняющие
стенки выше и выше. Однако существует опасность,
что Вы не сможете поднять камеру, находящуюся
под давлением грунта из выемки, из-за существен-
но возросшей силы трения и прилипания, а также
большой массы.

Всё будет совершенно иначе, если использовать
крепь с направляющими. В этом случае Вы будете
тянуть вверх отдельные стенки, засыпая выемку и
ещё больше ослабляя действующие на крепь силы.

Максимальная безопасная нагрузка
системы крепи зависит от длины стенок

2,00

158,2

125,0

101,2

83,7

70,3
59,9

45,0

39,6

35,0

31,2

51,6

2,25

2,50

2,75

3,00

3,25

3,50

3,75

4,00

4,25

4,50

Пример из практики: Глубина
траншеи 6 м, длина стенок крепи
3,5 м, давление грунта по диа-
грамме – 34,13 кН/м

Допустимая безопасная нагрузка
на стенки крепи SBH С-750 по
диаграмме – 51,6 кН/м

С увеличением глубины траншеи возрас-
тают силы давления и прилипания, которые
препятствуют извлечению крепи. Поэтому мы
рекомендует использовать камеры до глубины
4 метра, а на бо

льших глубинах – крепи с на-

правляющими.

Допустимая нагрузка кН/м

Длина стенок

Общее описание

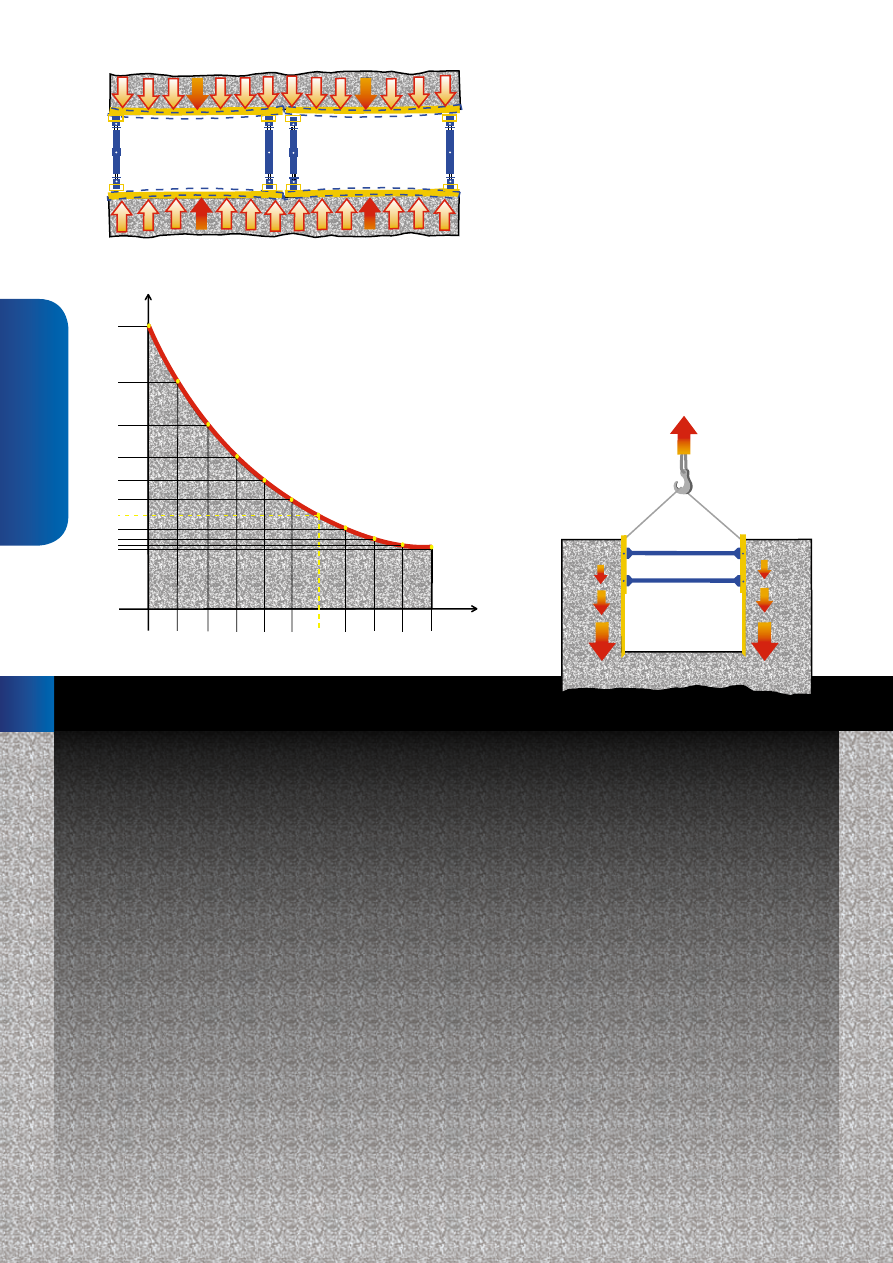

ИЗВЛЕЧЕНИЕ КРЕПИ

Так  как  засыпать  выемку  после  окончания  работ
можно  только  постепенно  (слой  за  слоем),  при-
дется тянуть вверх стенки крепи, находящиеся под
давлением  грунта.  Необходимая  сила  вытягивания
может быть рассчитана приблизительно, исходя из
следующих параметров:
– давление грунта;
– поверхность стенки;
– коэффициент трения – 0,5.

Давление грунта на глубине 4 м составит 23,02 кН/м

Поверхность стенки 3,5 х 4,0 = 14,0 м

, коэффициент

трения 0,5.
Отсюда: 23,02 кН/м

х 14,0 м

х 0,5 = 161,1 кН.

Значит, приблизительно 16 тонн.

Это сравнение особенно важно для камерной крепи,
потому что давление грунта возрастает с увеличе-
нием глубины и требуемая сила вытягивания стано-
вится очень большой.

Приблизительно  для  извлечения  крепи  надо  при-
ложить  массу,  равную  трем  массам  извлекаемого
элемента крепи. Для камерных серий это составит
от  2  до  20  тонн,  для  серий  с  направляющими  –  до
3  тонн.  Исходя  из  этого  следует  выбирать  проч-
ность стропа («паука») и мощность подъемного ме-
ханизма.  Для  извлечения  крепи  кран  не  подходит,
так как не может создать рывок, необходимый для
преодоления силы трения, максимальной в начале.
Экскаватор  с  массой  30  тонн  и  больше  гарантиро-
ванно справится с установкой и извлечением любой
крепи.

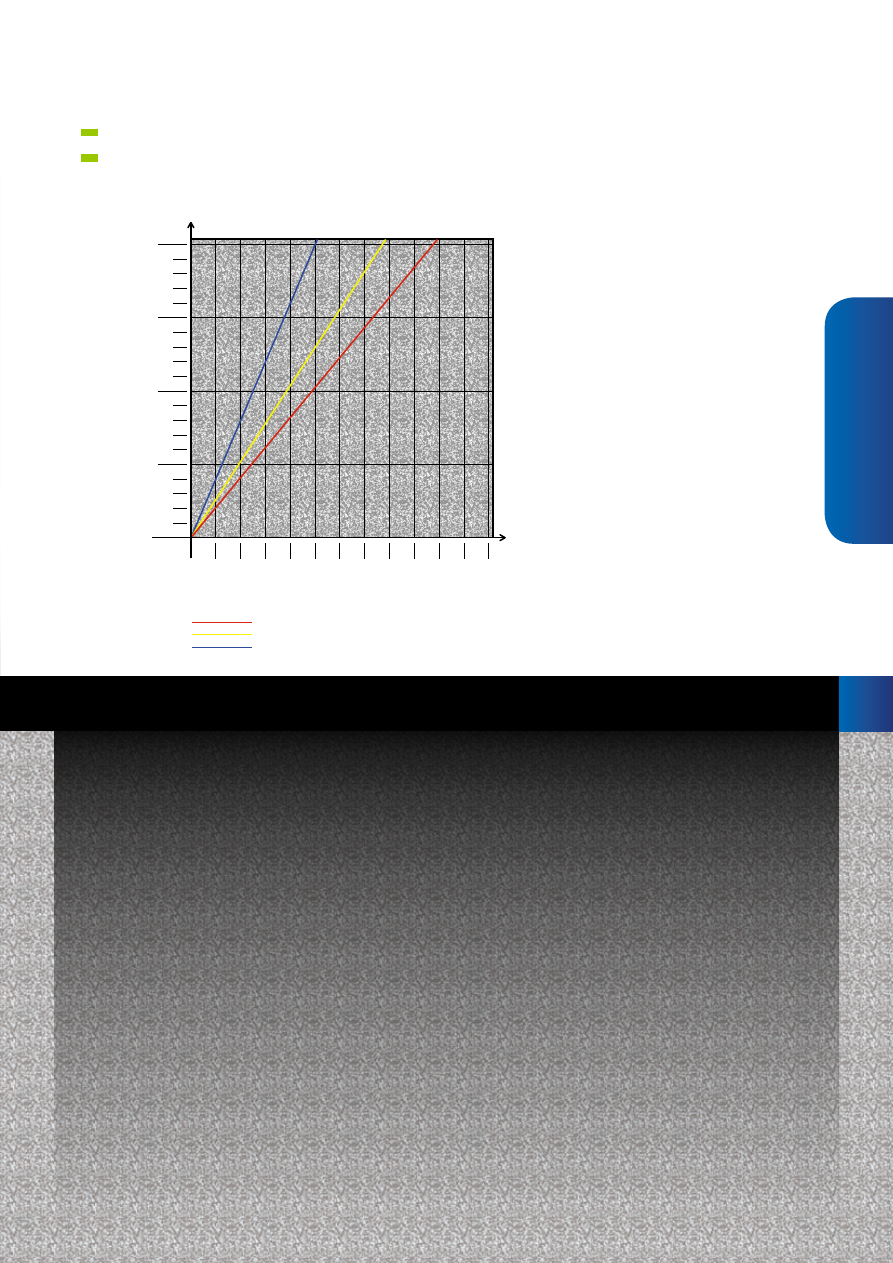

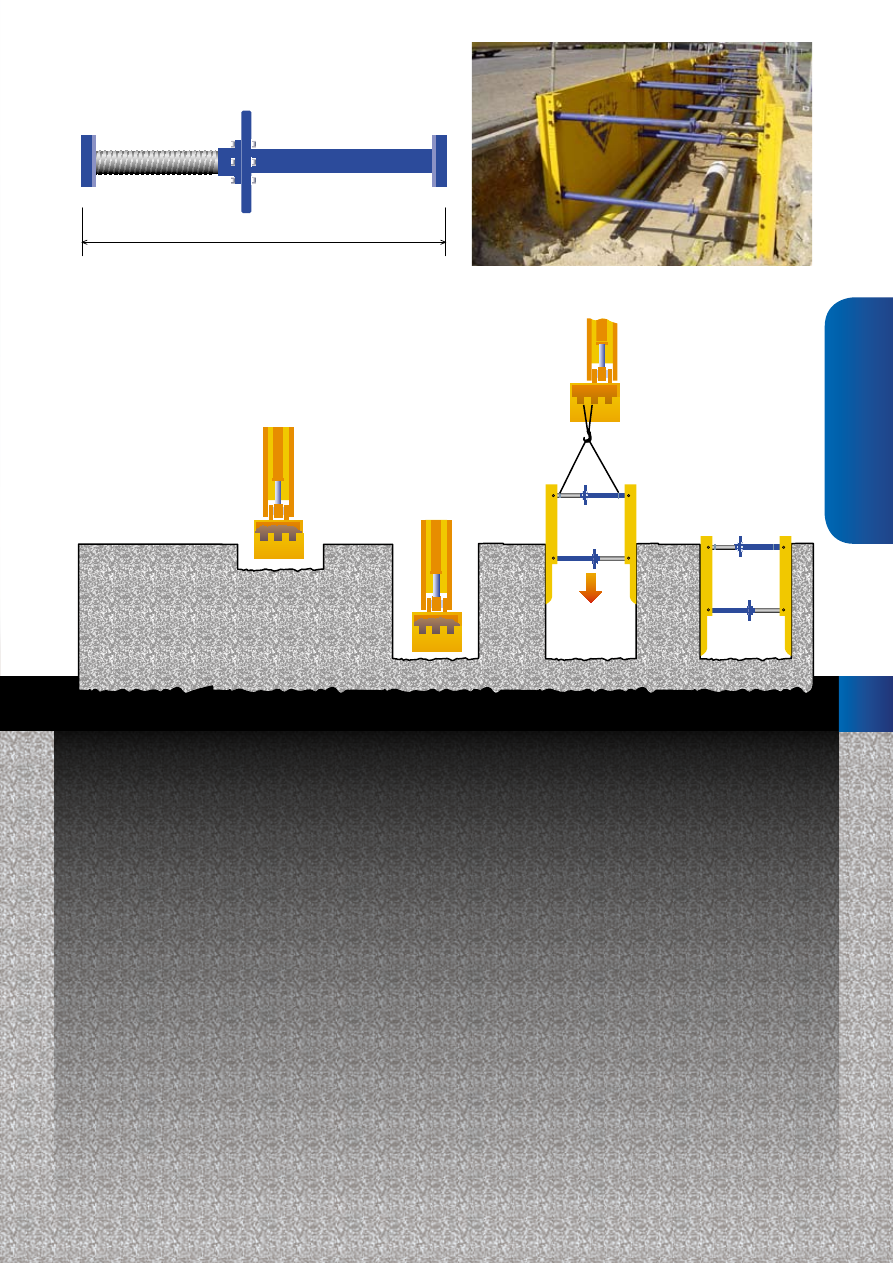

ОПРЕДЕЛИТЕ СИЛУ ВЫТЯГИВАНИЯ
ПОСЛОЙНОЕ ЗАСЫПАНИЕ И ТРАМБОВКА

Сила вытягивания возрастает
с увеличением глубины

НЕОБХОДИМ ЭКСКАВАТОР ОПРЕДЕЛЕННОГО РАЗМЕРА ДЛЯ ПРЕОДОЛЕНИЯ СИЛ ТРЕНИЯ

200 кН

150 кН

100 кН

Размер стенок

3000x2400 мм

3500x2600 мм

3500x4000 мм

50 кН

1 м

2 м

3 м

4 м

5 м

6 м

7 м

8 м

9 м

10 м

11 м

12 м

Cила вытягивания

Глубина

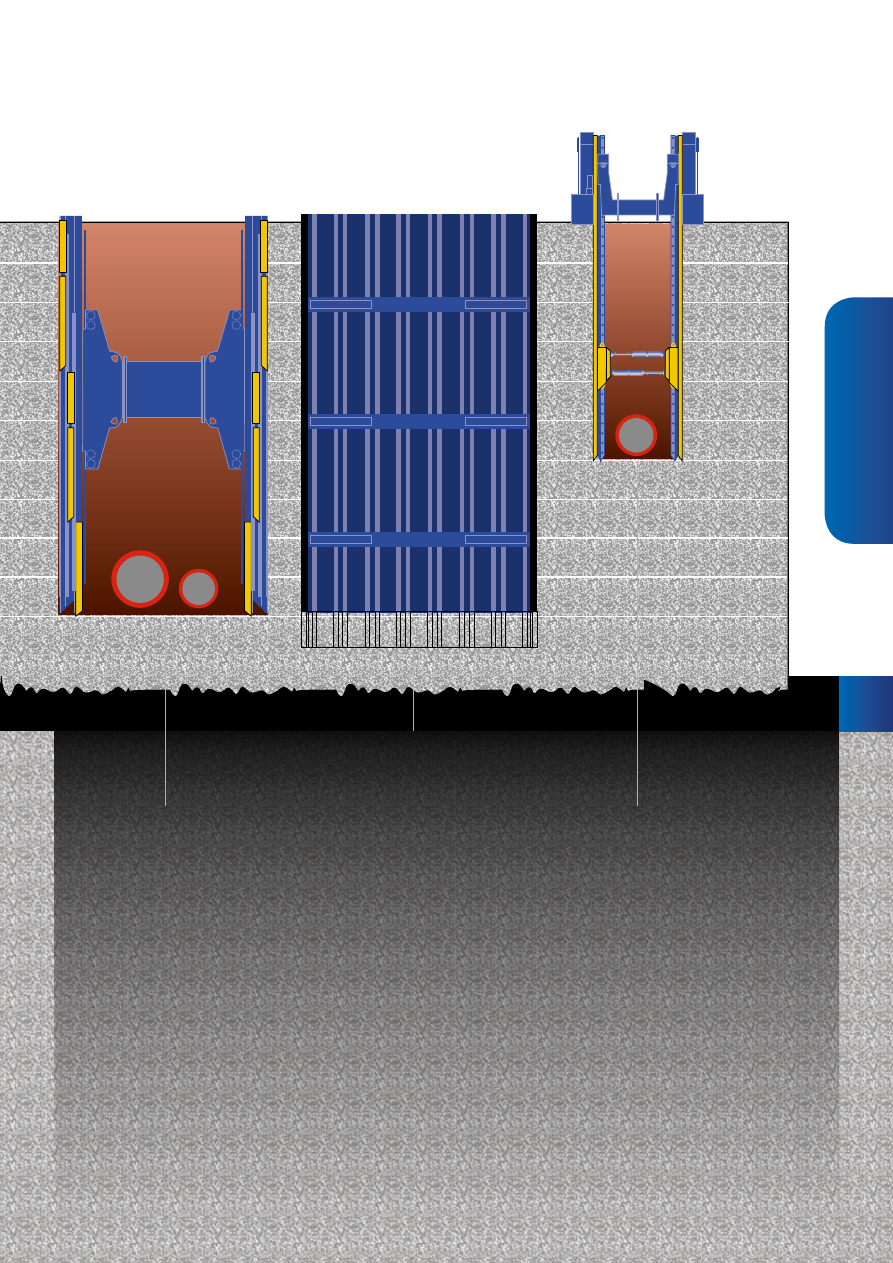

Общее описание

Алюминиевая крепь

C-250, С-260

Рекомендуемая

глубина – до 3 м

Крепь с двойной

направляющей

С-750

Рекомендуемая

глубина – до 7,6 м

Камерная крепь

С-300, С-600

Рекомендуемая

глубина – до 4 м

Крепь экономичная

С-100

Рекомендуемая

глубина – до 3 м

Крепь профильная в комплекте

с профилями различной длины

С-400

Рекомендуемая глубина – до 6 м

1 м

2 м

3 м

4 м

5 м

6 м

7 м

8 м

9 м

10 м

СРАВНИТЕЛЬНАЯ ДИАГРАММА

КРЕПЕЙ SBH

Общее во всех сериях крепи – это исключительно вы-
сокая  несущая  способность  стенок  и  распорок,  лег-
кость  сборки  благодаря  вставляющимся  распоркам
и  полная  совместимость  отдельных  элементов  всех
серий.

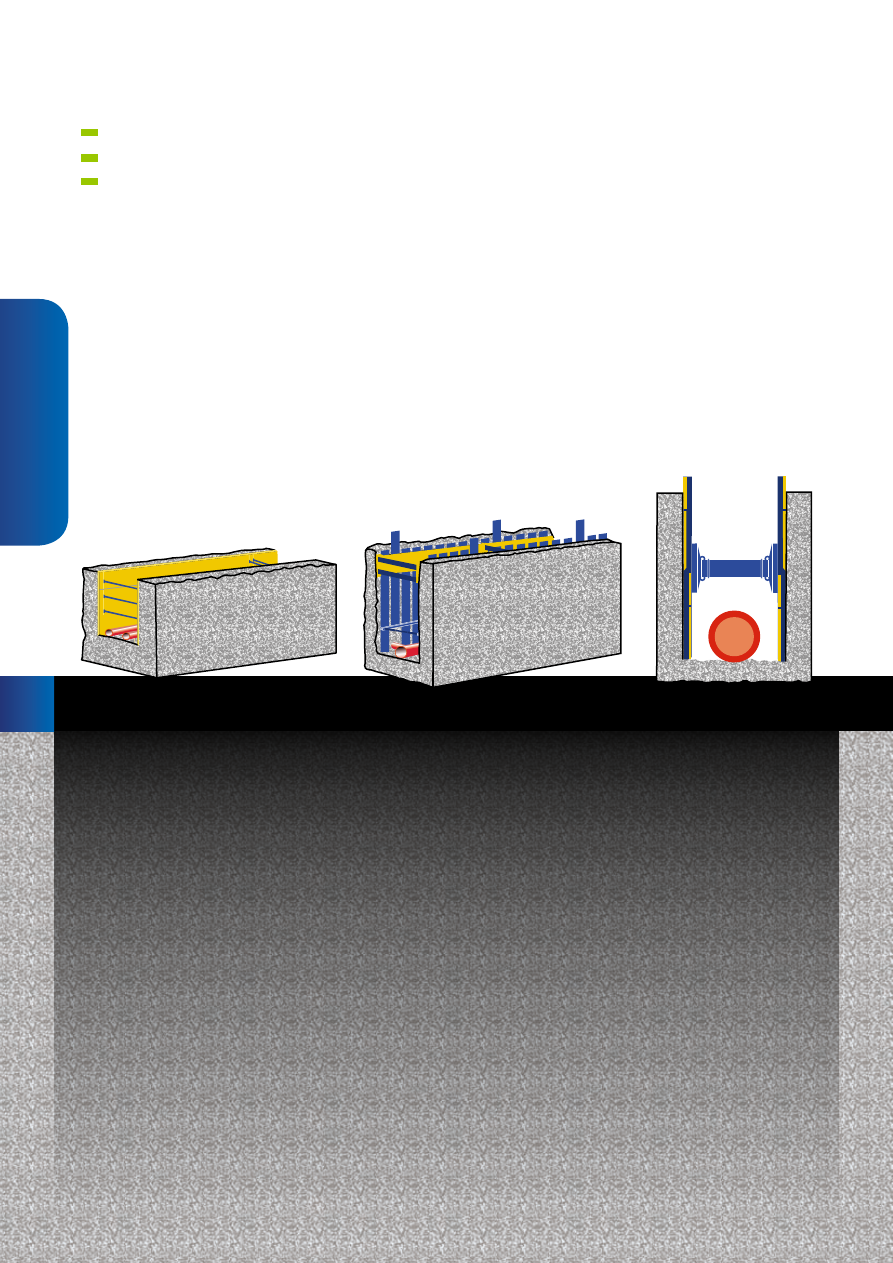

ЛЕГКИЕ СТАЛЬНЫЕ КАМЕРЫ (С-100)
Идеальная  крепь  для  малых  и  средних  объектов  и
в процессе использования совместно с легкой зем-
леройной  техникой.  Легкие  стальные  камеры  уни-
версальны и с ними удобно работать при прокладке
малых отводящих коммуникаций к частным домам,
во время ремонта или прокладки кабельных линий.
Легко  регулируемые  распорки  эластично  прикре-
плены к стенкам и позволяют без усилий и быстро
собирать и устанавливать крепь методом опускания
в готовую выемку.

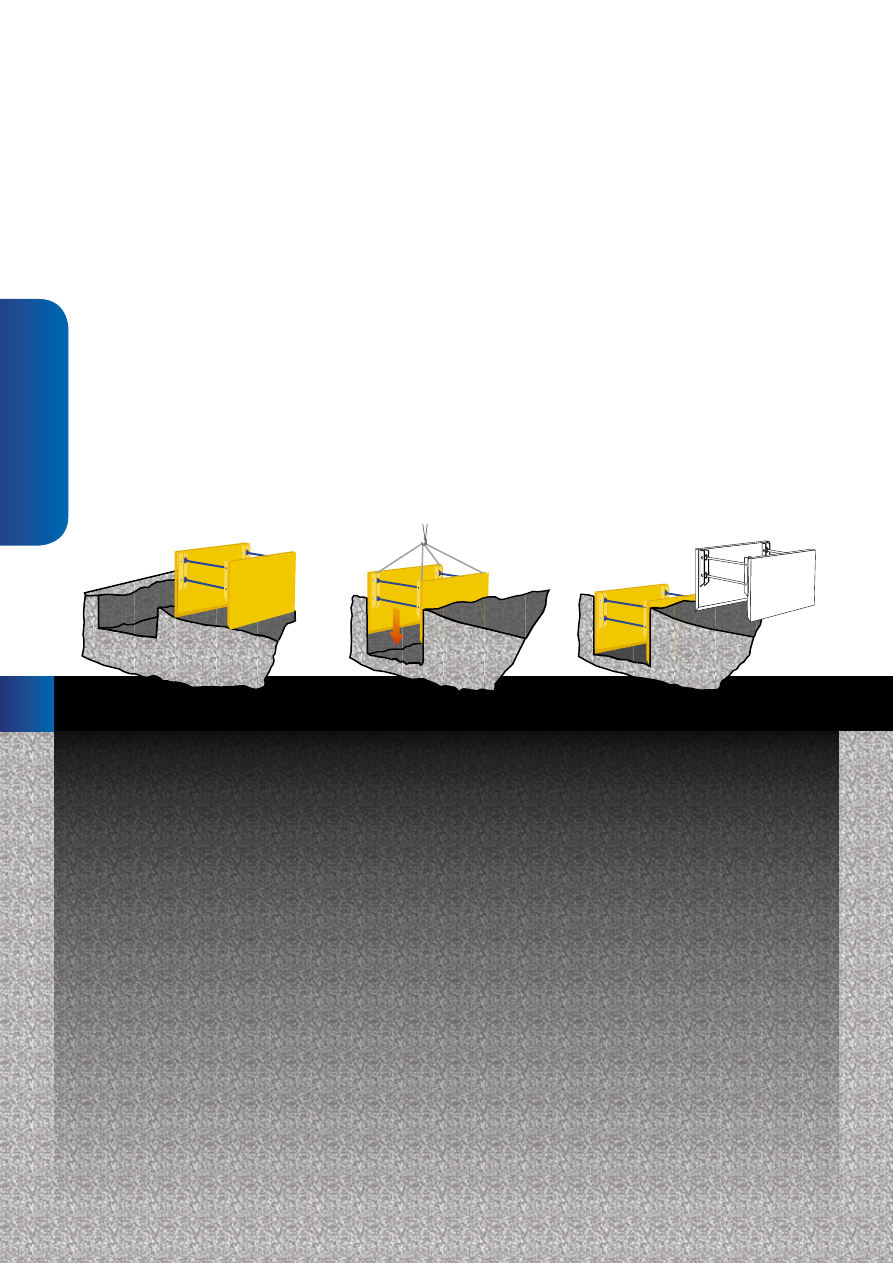

КАМЕРНАЯ КРЕПЬ (БОКСЫ) (С-300, С-600)
Идеальна для быстрого укрепления методом посте-
пенного  погружения  с  одновременным  подъемом
грунта.  Быстро  и  с  легкостью  собирается  благода-
ря легко регулируемым распоркам, прикрепленным
пружинным  шарниром  к  стенкам.  SBH  выпускает
три различных модели камерной крепи под разные
требования:

Облегченные камеры (С-300)

Средние камеры (С-500)

Стандартные камеры для самых больших нагру-
зок (С-600)

Ширина выемки 1,18–4,47 м

Максимальная глубина 6,0 м

КРЕПЬ С НАПРАВЛЯЮЩИМИ – РОЛИКОВАЯ
ПОДВИЖНАЯ РАСПОРКА (С-750, С-790, С-740)
Это гибкая система, особенно удобная для выемок
большой глубины. Также может использоваться как

Общее описание

Крепь со шпунтом Ларсена

Омега 8. Рекомендуемая

глубина – до 12 м

Крепь с тройной

направляющей

С-740

Рекомендуемая

глубина – до 11,4 м

Гидравлическая крепь

С-800

Рекомендуется при

пересекающих коммуникациях

и рядом со строениями

1 м

2 м

3 м

4 м

5 м

6 м

7 м

8 м

9 м

10 м

опалубка для формирования футляров. Стенки кре-
пи могут устанавливаться постепенным погружением
на глубину до 9,0 метров с одновременным забором
грунта из выемки. Забор грунта и укрепление долж-
ны производиться гидравлическим экскаватором,
находящимся в разрабатываемом конце траншеи.

ПРОФИЛЬНАЯ КРЕПЬ (С-400)
Специальная серия для укрепления грунта в местах
пересечения  траншеи  другими  коммуникациями.
Профильная  крепь  совмещает  преимущество  ин-
вентарной крепи и традиционного шпунта Ларсена.
Специальная  камера,  установленная  в  верхней  ча-
сти  выемки,  направляет  узкие  стальные  профили
вертикально. Распорки, стенки и профили соедине-
ны в одну камеру. Благодаря точной направляющей
системе  профили  могут  опускаться  экскаватором
перед выемкой грунта ниже отметки – это помогает
при работе в плывунах.

ШПУНТЫ ЛАРСЕНА
Шпунты  Ларсена,  шпунтовые  сваи  и  профили  SBH
изготовлены методом холодного проката из упругих
сортов немецкой качественной стали ThyssenKrupp
типа S275SRJ. Они могут быть использованы на боль-
шинстве объектов, где отсутствуют критические на-
грузки,  таких  как  траншеи,  котлованы,  укрепления
береговых  линий.  Благодаря  хорошей  стали  шпунт
Ларсена от SBH имеет запас прочности, позволяю-
щий  заменить  горячекатанные  тяжелые  шпунты
российского  или  украинского  производства  (типа
Л4, Л5, Л5-УМ, Л7 и др.) на большинстве объектов и
значительно  (до 2 раз) снизить стоимость необходи-
мого материала, так как шпунты SBH имеют в 2 раза
большую ширину – до 800 мм и меньший удельный
вес при тех же параметрах прочности. Ровные, глад-
кие, изготовленные с высокой точностью замки по-
зволяют без трения и разогрева свай выполнять их
задавливание любыми погружателями.

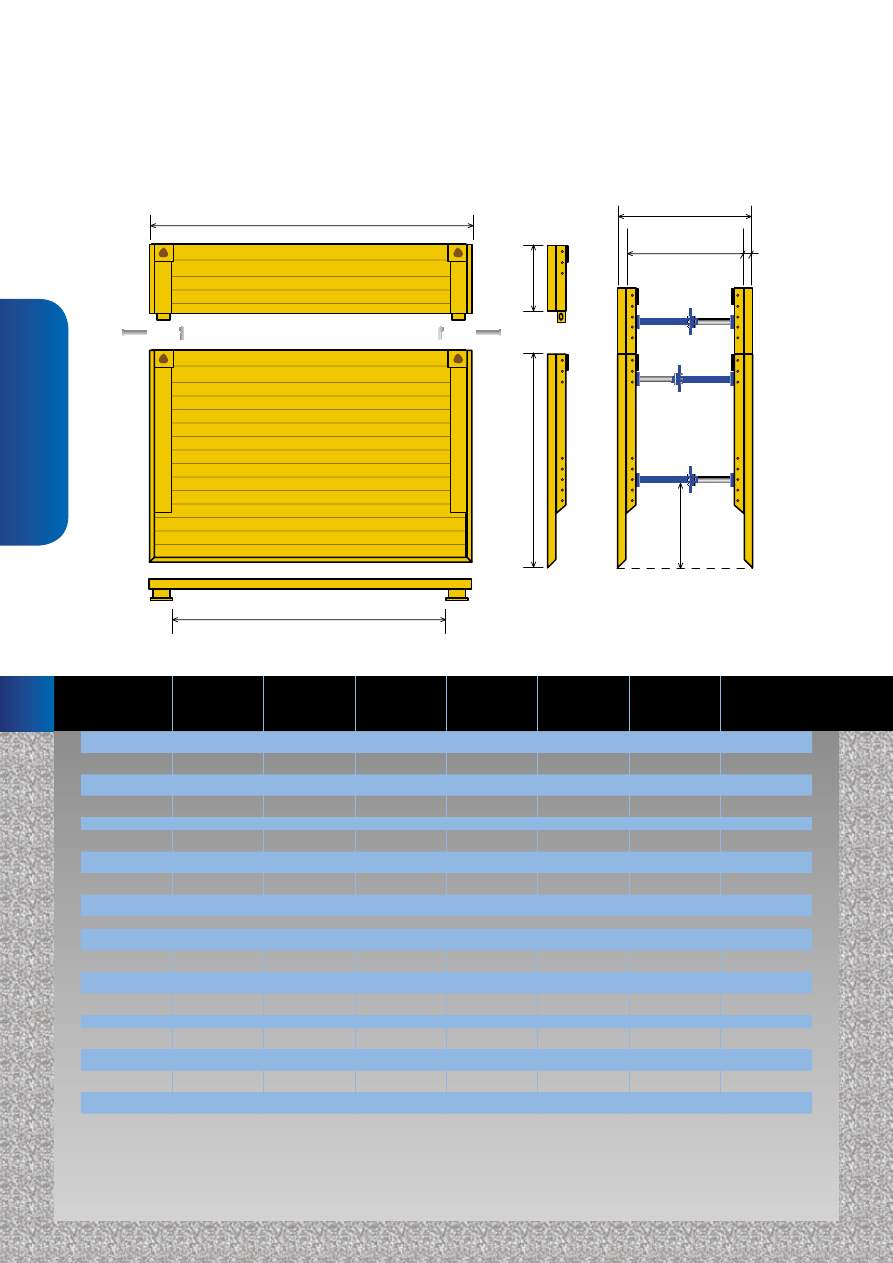

СЕРИЯ 10

экономичная

КРЕПЬ СЕРИИ С-100

ЭКОНОМИЧНАЯ

Длина

стенки L

Высота

стенки H

Толщина

стенки D

мм

Просвет между

распорками

Просвет под

распоркой

Безопасная

нагрузка

кН/м

Максимальная

глубина

Масса

кг

2,00

1,60

0,94

33,8

5,9

560

2,00

1,60

0,94

33,6

5,9

660

2,00

2,60

1,60

0,94

33,4

5,9

825

2,00/А*

0,60

1,60

–

33,8

5,9

275

2,50

1,60

2,10

0,94

27,4

4,8

650

2,50

2,00

2,10

0,94

27,1

4,7

765

2,50

2,60

2,10

0,94

26,7

4,6

957

2,50/А

0,60

2,10

–

27,4

4,8

315

3,00

1,60

2,60

0,94

22,6

3,9

740

3,00

2,00

2,60

0,94

22,6

3,9

870

3,00

2,60

0,94

22,6

3,9

1089

3,00/А

0,60

2,60

–

22,6

3,9

355

3,50

1,60

3,10

0,94

16,1

2,7

825

3,50

2,00

3,10

0,94

16,1

2,7

973

3,50

2,60

3,10

0,94

16,1

2,7

1220

3,50/А

0,60

3,10

–

16,1

2,7

395

*/А – удлиняющая стенка

Ширина траншеи

Просвет между распорками

Рабочая ширина

Просвет

под

распоркой

СЕРИЯ 10

экономичная

Легкая  камерная  крепь  используется  для  укрепле-
ния траншей при устойчивом грунте, когда возмож-
на установка крепи опусканием в уже выкопанную
до заданной глубины траншею. Крепь при этом слу-
жит  как  дополнительное  обеспечение  безопасно-
сти при возможном сползании грунта или плывуне.
Идеальное  решение  при  ремонте  коммуникаций  в
городе  или  прокладке  кабелей  и  газовых  сетей  на
небольшой глубине.

Один  экскаватор  малой  массы,  даже  на  колесном
основании,  может  легко  вести  установку  крепи  по
всей  рабочей  длине  траншеи.  Основные  области
применения  этой  серии  –  ремонт  одиночных  про-
рывов труб, установка кабельных сетей, прокладка
пластиковых коммуникаций на небольшой глубине.

Рабочая ширина

= Длина распорки

Распорки

Тип

Ширина штанги

мм

Рабочая ширина

мм

525 – 725

655 – 855

710 – 1070

840 – 1200

1050 – 1650

1180 – 1780

1500 – 2100

1630 – 2230

Распорка

СЕРИЯ 250

алюминиевая легкая

Камера

Длина направляющей

Просвет под

распоркой

Длина стенки

Просвет между распорками

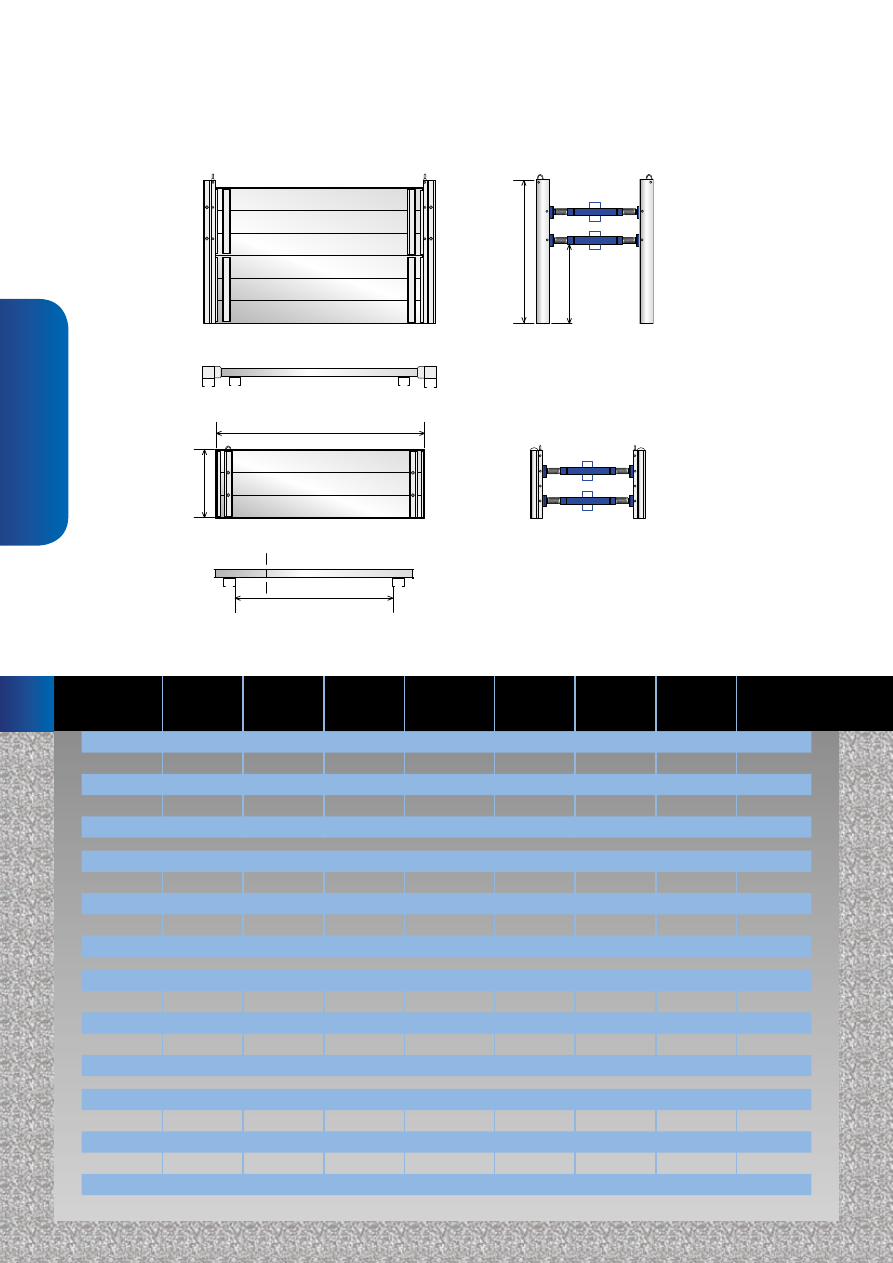

КРЕПЬ СЕРИИ С-250

АЛЮМИНИЕВАЯ ЛЕГКАЯ

Длина

стенки L

Длина

камеры

Высота

стенки H

Толщина

стенки D

мм

Просвет между

распорками

Просвет под

распоркой

Безопасная

нагрузка

кН/м

Масса

камеры

кг

Масса

шахты

кг

1,50

0,60

1,17

0,15

26,5

130

1,50

1,72

1,20

1,57

0,75

26,5

180

250

1,50

1,72

1,80

1,57

0,75

26,5

249

370

1,50

1,72

2,40

1,57

0,75

26,5

318

490

1,50

1,72

3,00

1,57

0,75

26,5

378

610

2,00

0,60

1,67

0,15

26,5

103

159

2,00

2,22

1,20

2,07

0,75

26,5

208

308

2,00

2,22

1,80

2,07

0,75

26,5

292

456

2,00

2,22

2,40

2,07

0,75

26,5

375

605

2,00

2,22

3,00

2,07

0,75

26,5

449

753

2,50

0,60

2,17

0,15

21,6

118

188

2,50

2,72

1,20

2,57

0,75

21,6

237

365

2,50

2,72

1,80

2,57

0,75

21,6

335

542

2,50

2,72

2,40

2,57

0,75

21,6

433

719

2,50

2,72

3,00

2,57

0,75

21,6

521

895

3,00

0,60

2,67

0,15

17,5

132

216

3,00

3,22

1,20

3,07

0,75

17,5

266

422

3,00

3,22

1,80

3,07

0,75

17,5

378

628

3,00

3,22

2,40

3,07

0,75

17,5

490

834

3,00

3,22

3,00

3,07

0,75

17,5

590

СЕРИЯ 250

алюминиевая легкая

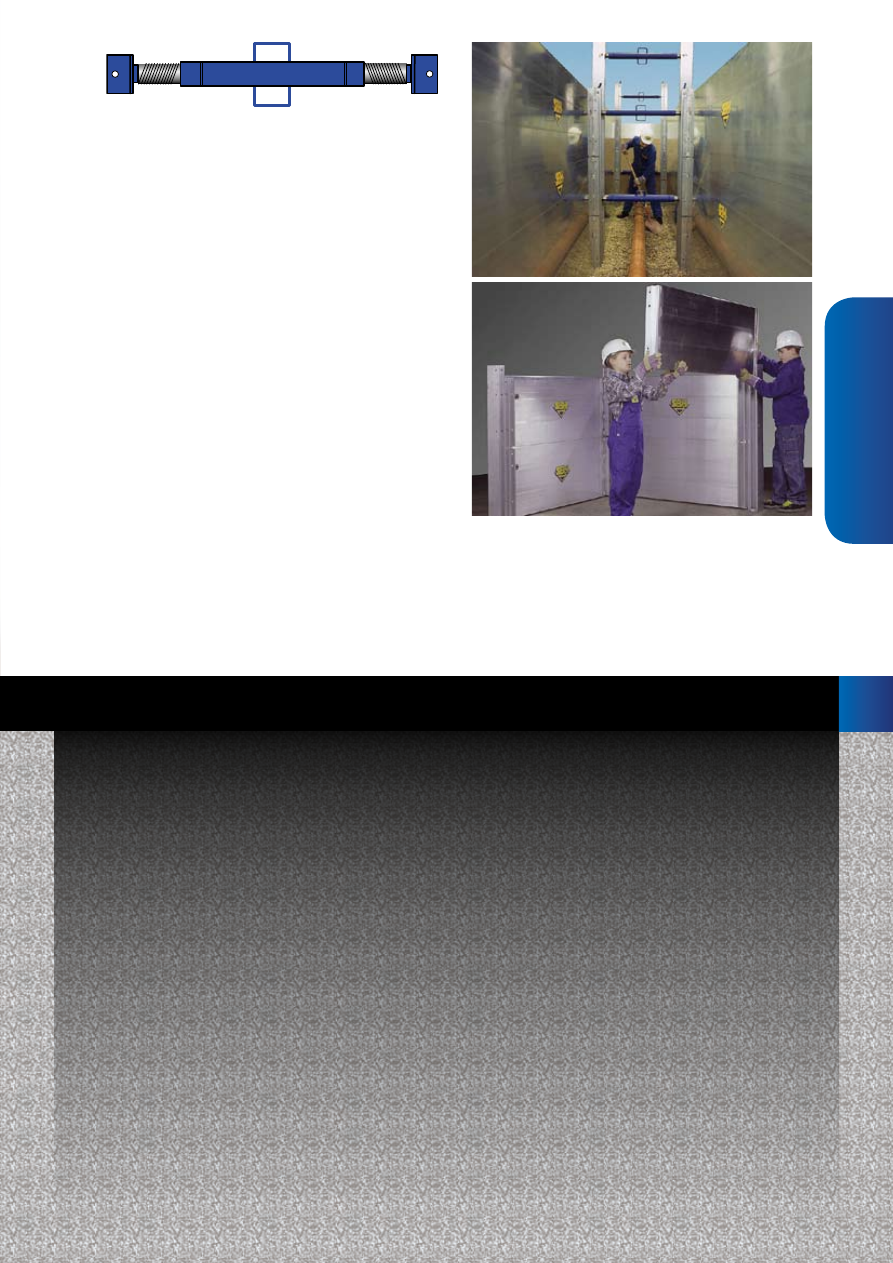

Легкая  алюминиевая  крепь  предназначена  для  ма-
лых  объектов  гражданского  или  частного  строи-
тельства.  Быстрая  и  дешевая,  эта  серия  крепи  со-
бирается из модулей.

В  комплекте  с  угловыми  направляющими  крепь
представляет  собой  готовую  камеру  для  траншеи
или котлована глубиной до 3 м. Для траншей камера
имеет открытые торцы с распорками, для котлова-
на  –  прямоугольную  форму,  с  четырех  сторон  за-
крытую стенками.

Несмотря на достаточно малую массу, алюминиевая
крепь очень надежна, так как изготовлена из проч-
ного алюминия марки F25.

Благодаря  легкости  элементов,  сборку  и  установ-
ку  крепи  могут  выполнить  два  человека  без  помо-
щи  дополнительной  техники.  Все  соединения  вы-
полняются  быстрозащелкивающимися  пальцами  и
шплинтами.

Направляющие

Длина

направляющей

Просвет

под распоркой

Безопасная

нагрузка

кН/м

Масса

кг

1,30

0,75

8,70

1,90

0,75

8,70

2,50

0,75

8,70

3,10

0,75

8,70

Распорки

Тип

распорки

Рабочая

ширина

мм

Ширина

траншей

мм

Масса

кг

625 – 845

745 – 965

7,0

855 – 1305

975 – 1425

9,1

1315 – 2225 1435 – 2345

13,2

СЕРИЯ 260

дачная

КРЕПЬ СЕРИИ С-260

ДАЧНАЯ

Тип

Рабочая ширина bc

Ширина траншей b

Максимальная

нагрузка

кН/м

Мин.

Mакс.

Mин.

Mакс.

0,45

0,68

0,49

0,72

0,55

0,88

0,59

0,92

0,65

1,08

0,69

1,12

1,00

1,60

1,04

1,64

1,00 м

0,56 м

Идея об обеспечении оборудованием укре-
пления грунта не только промышленных
строительных компаний, но и небольших
бригад частных строителей давно рассма-
тривалась фабрикой SBH Tiefbautechnik.
Основные параметры такой крепи должны
были включать легкость и возможность
работать без специальной техники, низкую
стоимость, простоту сборки при помощи
физической силы одного человека, возмож-
ность удерживать грунт в выемках с не-
ровными краями, характерных для ручной
работы, малые размеры для перевозки
на легковых автомобилях или прицепах.

В результате была создана крепь серии
С-260 «Дачная», состоящая из направляю-
щих с пневматической распоркой, удержи-
вающих грунт при помощи многослойной
фанерной стенки нужной прочности.

Теперь и в частном строительстве можно
работать с оборудованием от SBH с самыми
высокими нормами безопасности.

ОБОРУДОВАНИЕ SBH ДЛЯ УКРЕПЛЕНИЯ ВЫЕМОК (2022 год) - часть 1
