Внимание! Необходимое условие обеспечения проектных эксплуатационных характеристик насосного оборудования - выполнение наладочных работ.

Шеф монтажные и пусконаладочные работы - финальные этапы перед введением насосного оборудования в эксплуатацию.

В результате проведения пусконаладочных работ:

• снижаются сроки окупаемости оборудования, за счет устранения режимов с неэффективным расходом электроэнергии;

• сокращаются затраты на внеплановые ремонты;

• увеличивается срок эксплуатации насосов и их межремонтный период, а соответственно сокращаются затраты при замене запасных частей;

• выявляются и устраняются отклонения от проектных характеристик;

• выявляются возможные нарушения, допущенные при монтаже.

Заказывайте шеф-монтажные и пусконаладочные работы насосного оборудования «Иртыш» у нас.

Преимущества работы с нами:

• ОДО «Предприятие «Взлёт» является производителем насосного оборудования «Иртыш»

• отсутствие посредников между производителем оборудования и конечным потребителем;

• наличие компетентных специалистов в сфере насосного оборудования;

•опыт производства насосов, анализа их работы, тесное сотрудничество со специалистами водоснабжения и водоотведения более 25 лет;

• наша заинтересованность в долгосрочном сотрудничестве и длительных партнерских отношениях.

Для чего вкладывать дополнительные деньги (не более 10-15% от стоимости оборудования) в шеф-монтаж и пусконаладку?

Для того чтобы исключить более существенные затраты:

1. На неэффективное использование электроэнергии.2

За 20000 часов работы стоимость перерасходованной электроэнергии в 2-5 раз превышает затраты на пусконаладочные работы.

2. Преждевременный выход насоса из строя и неизбежные затраты на его восстановление.

Из нашего опыта стоимость капитального ремонта насоса составляет минимум 50% от стоимости нового агрегата. Стоимость ремонта в любом случае превысит затраты на пусконаладочные работы.
*Поставщик не несет юридической и материальной ответственности за последствия, которые могут возникнуть в результате невыполнения заказчиком (его подрядной монтажной организацией) требований технической документации поставщика, действующих норм и правил на монтаж, испытания и пуско-наладочные работы.

При этом гарантии поставщика при соответствующем обосновании могут быть сняты полностью или частично.1

1.ГОСТ 56203-2015 Оборудование энергетическое тепло- и гидромеханическое. Шеф-монтаж и шеф-наладка

2. N261 -ФЗ от 23.11.2009 "ОБ ЭНЕРГОСБЕРЕЖЕНИИ И О ПОВЫШЕНИИ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ»

Содержание: стр.
Фекальные и дренажные насосы. Серия Иртыш. 5
Условные обозначения. Выбор насоса. 5
новинка Погружные фекальные насосы с маркировкой взрывозащиты 1 ExdllBT4 20
Погружные фекальные насосы Иртыш ПФ 21
новинка Погружные шламовые насосы Иртыш ПШ 69

новинка Насосы мобильные погружные шахтного исполнения 72
Погружные дренажные насосы Иртыш ПД 74
Наружные фекальные насосы Иртыш НФ 108
Центробежные моноблочные консольные насосы Иртыш-ЦМК 117
Центробежные моноблочные линейные насосы Иртыш-ЦМЛ 143
Центробежные консольные насосы Иртыш-ЦНК 155
новинка Самовсасывающие насосы Иртыш НС 170
новинка Центоробежные, вертикальные, многосекционные насосы серии Иртыш НВС 185
Многонасосные установки повышения давления Иртыш-Комфорт
Рекомендации по подбору установки повышения давлениям 220
Иртыш-Комфорт ЦМК 222
Иртыш-Комфорт MVIS 232
новинка Установка пожаротушения 242
Канализационные насосные станции Иртыш-ЭКО 243
новинка Плавучие насосные станции 255
новинка Модульный понтон с насосом 256
новинка Насосные станции над артезианской скважиной 257
Автоматизированная система диспетчерского контроля и управления 258
Шкаф управления насосом 260
Шкаф автоматического управления насосной установкой 261
Запорная арматура 266
Очистные сооружения 272
Очистка ливневых и производственных сточных вод 281
новинка Погружной насос с приводом через гибкий вал - Иртыш ПГВМ, ПГВЭ 284
новинка Насосные агрегаты с приводом от дизельного или бензинового двигателя 286
новинка Поплавковый выключатель Иртыш ПВФ-1 296
новинка Р-0,8/30 насос ручной поршневой 297
новинка Фильтрозаправочный агрегат ФЗА-З 298
Водонагреватель электрический ВЭТ Иртыш 300
Вентелятор для продувки колодцев переносной 303
Инфрокрасные обогреватели ИКО Иртыш 305
Опросные листы 306
Запасные части 317

Фекальные и дренажные насосы серии "Иртыш"

Насосы серии Иртыш являются профессиональным промышленным оборудованием, рассчитанным на тяжелые условия эксплуатации, практически без обслуживания, работающие погруженными в перекачиваемую среду или в наружном сухом исполнении.

Назначение:

Перекачивание хозяйственно-бытовых и промышленных сточных вод, ливневых и смешанных вод, в том числе с фекалиями, твердыми (неабразивными) частицами, грязевыми примесями и волокнистыми компонентами, и для забора воды (кроме морской) из поверхностных источников (реки, водохранилища, озёра и т.п.).

Области применения:

• Городские и сельские предприятия «Водоканал»

• Жилищно-коммунальные хозяйства

• Промышленное и гражданское строительство

• Сельскоехозяйство и промышленность

Конструкция и преимущества:

• Погружное исполнение электронасоса исключает воздействие вредных факторов (шум, вибрация, выделение тепла и т.д.) на человека.

• Моноблочная конструкция электронасоса с коротким вылетом вала исключает его прогиб. Благодаря этому существенно увеличивается срок службы уплотнений и подшипников, снижается вибрация и обеспечивается плавная работа.

• Специальная геометрия проточной части с плавным профилем и применением одно, двух, трехканальных и вихревых рабочих колес, с большими проходными сечениями, позволяет перекачивать сильнозагрязненные жидкости с крупными и даже длинноволокнистыми включениями, сводя к минимуму опасность засорения.

• Электродвигатель погружных насосов специального исполнения, герметизированный встроенного типа, степень защиты IP68, асинхронный, трёхфазный (монофазный) с короткозамкнутым ротором, оснащенный встроенными в обмотки термодатчиками, с классом изоляции обмоток статора "F" позволяющим работу до 145°С. По запросу возможно укомплектование статора с классом изоляции обмоток статора "Н" позволяющим работу до 180°С, датчиками температуры подшипников и датчиками вибрации.

• Надёжная система влагозащиты двигателя погружных насосов обеспечивается за счёт:

- Комплекта подвижных уплотнений обеспечивающих двойную герметизацию по валу со стороны гидравлической части двумя торцовыми уплотнениями сильфонного типа (Рэл>7,5 кВт) или манжетой и торцовым уплотнением (Рэл<3 кВт).

- Пары трения торцового уплотнения, установленного в проточной части насосов, изготовлены из карбида кремния, обладающего повышенной стойкостью к абразивному износу и коррозии, или карбида вольфрама по специальному заказу.

i- Масляной камеры, обеспечивающей влаги с осуществлением смазки подвижных w уплотнений и отвода части тепла от двигателя и подшипников;

- Контроля наличия влаги в масляной камере и отключения электродвигателя по сигналу датчика влаги вслучае увеличения количества влаги сверх нормы.

- Контроля сопротивления изоляции обмоток электродвигателя относительно корпуса с подачей команды запрета включения электродвигателя в случае понижения его величины ниже заданного уровня.

- Комплекта неподвижных уплотнений, состоящий из резиновых колец круглого сечения, обеспечивающий надёжную герметичность всех стыков электронасоса и резиновое уплотнение специальной формы, обеспечивающее герметизацию наружной изоляции кабеля. Выше перечисленные уплотнения изготовлены из бензомаслостойких марок резины типа ИРП, фторкаучуков или нитрильного каучука.

• Специальный силовой кабель марок КГРТН-ХЛ с медными гибкими жилами, в резиновой изоляции и маслобензостойкой оболочке, не распространяющий горение, износостойкий, прочный, характеризуется низким влагопоглащением, предназначен для работы в тяжёлых условиях длительное время, при температуре от - 60 °С до + 50 °С.

• Охлаждение двигателя для нормальных областей применения осуществляется окружающей жидкостью. При более высоких требованиях или при"сухой"установке насосы могут быть оборудованы рубашкой охлаждения с принудительной циркуляцией вокруг корпуса статора перекачиваемой жидкости или воды из водопровода, а также с помощью охладителя на напорном патрубке насоса или закрытого контура охлаждения заполненным маслом.

• Оптимальная конструкция узлов подшипников: верхний узел воспринимает радиальные нагрузки, нижний узел воспринимает как радиальные, так и осевые. Не требуется обслуживание втечение всего срока службы подшипников.

• Опускное устройство служит для механизации стыковки и отсоединения насоса от напорного трубопровода с автоматической центровкой и уплотнением напорного патрубка насоса и нагнетательного патрубка опускного устройства посредством перемещения насоса в вертикальном направлении вдоль направляющих до сцепления опорного соединителя с нагнетательным патрубком, что существенно сокращает расходы на обслуживание насоса.
Возможны технические изменения

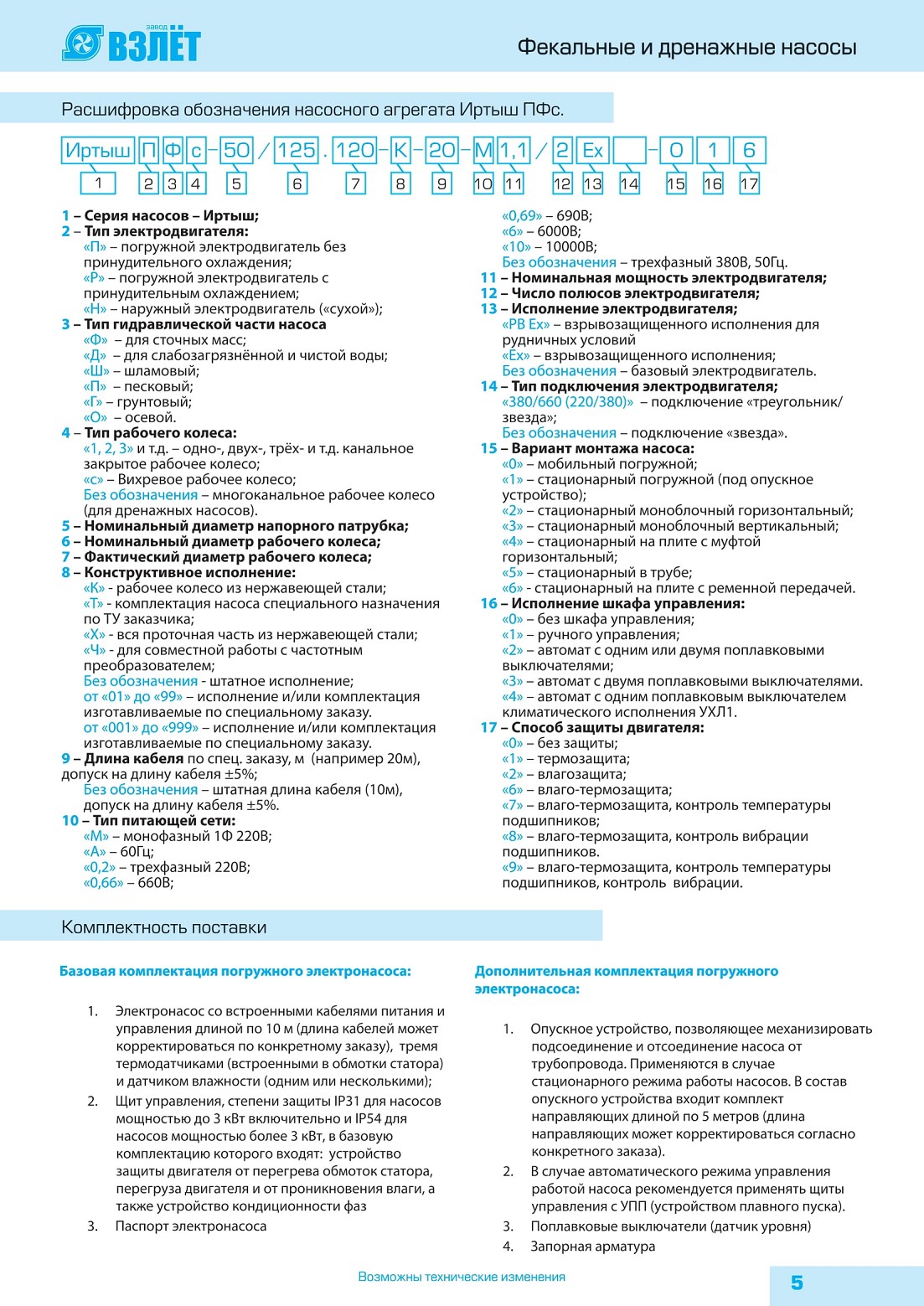

Расшифровка обозначения насосного агрегата Иртыш ПФс.

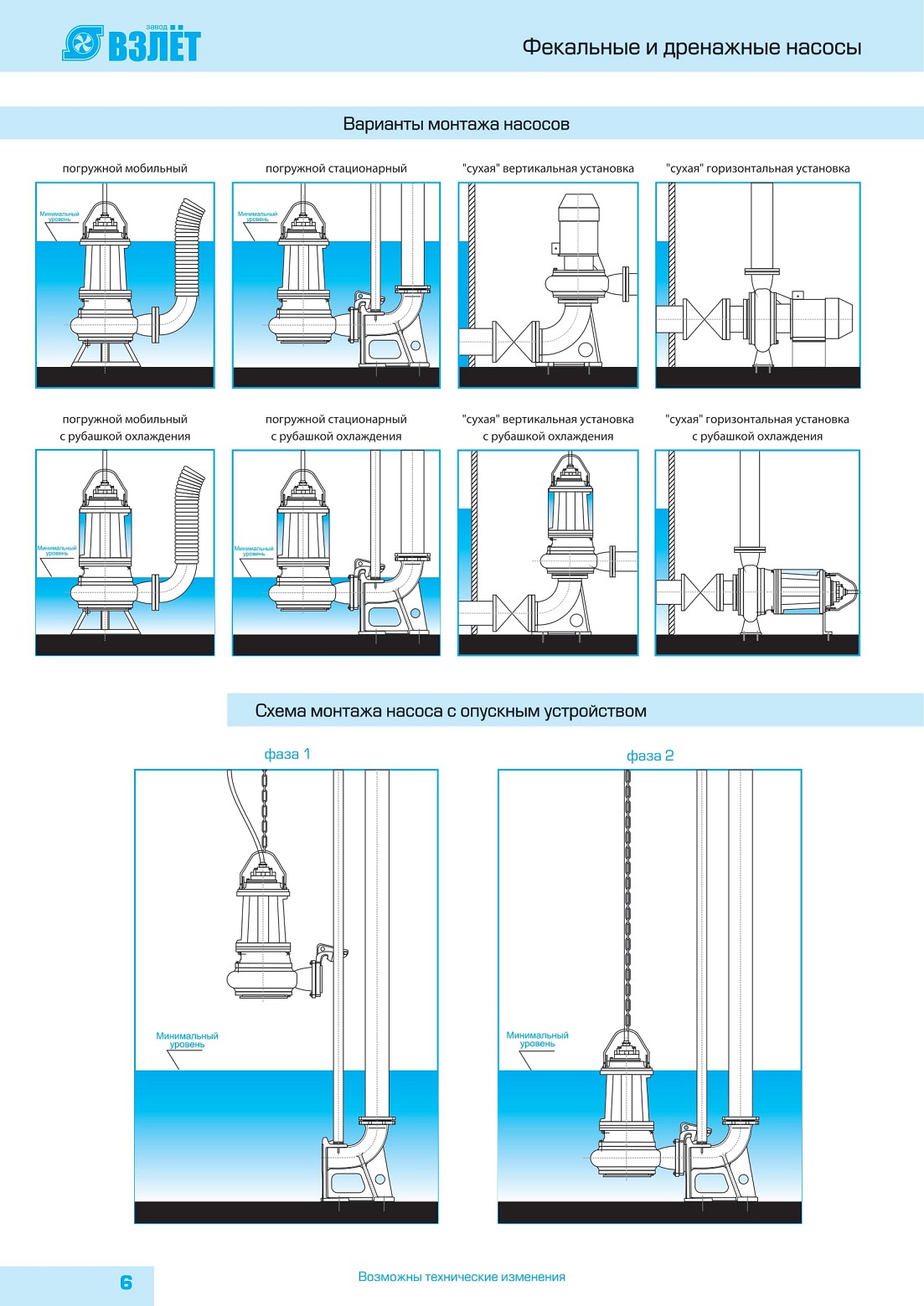

Варианты монтажа насосов

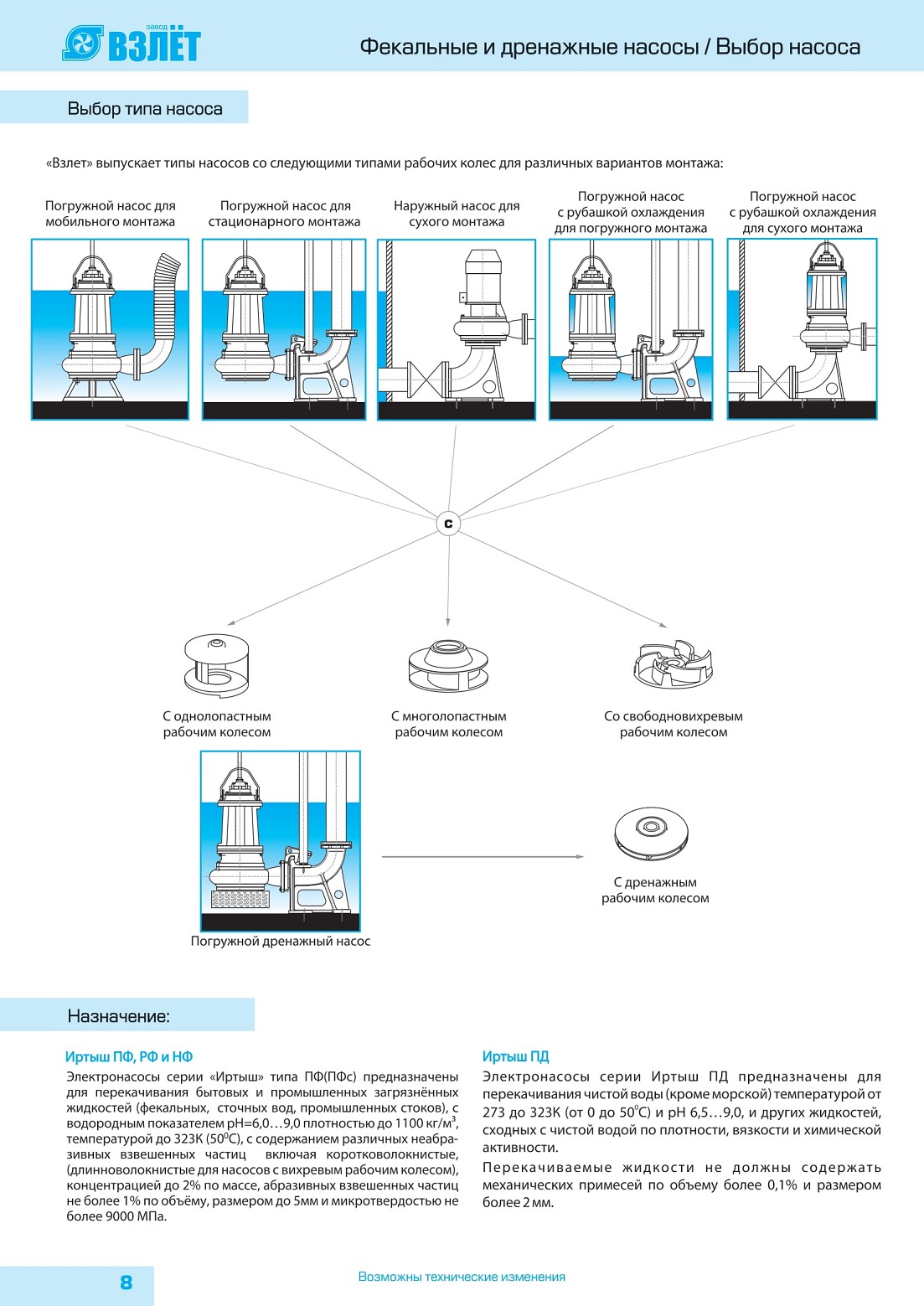

Выбор насоса
В каталоге представлена техническая информация по погружным фекальным и дренажным, а также наружным фекальным насосам серии «Иртыш»

Для правильного подбора насосов этой марки внимательно ознакомьтесь с данным разделом каталога. Надеемся, что представленная информация поможет при выборе и монтаже насосов серии "Иртыш"

Последовательность, условия выбора насоса

Выбор насоса выполняется в последовательности, пройдя которую Вы сможете правильно подобрать нужный насос:
1. Выбор типа насоса и вид его монтажа: погружной,
"сухой" или мобильный
2. Выбор насоса по параметрам рабочей точки системы,
напору и расходу
3. Выбор мощности и типа мотора в зависимости от
типа монтажа, свойств перекачиваемой жидкости

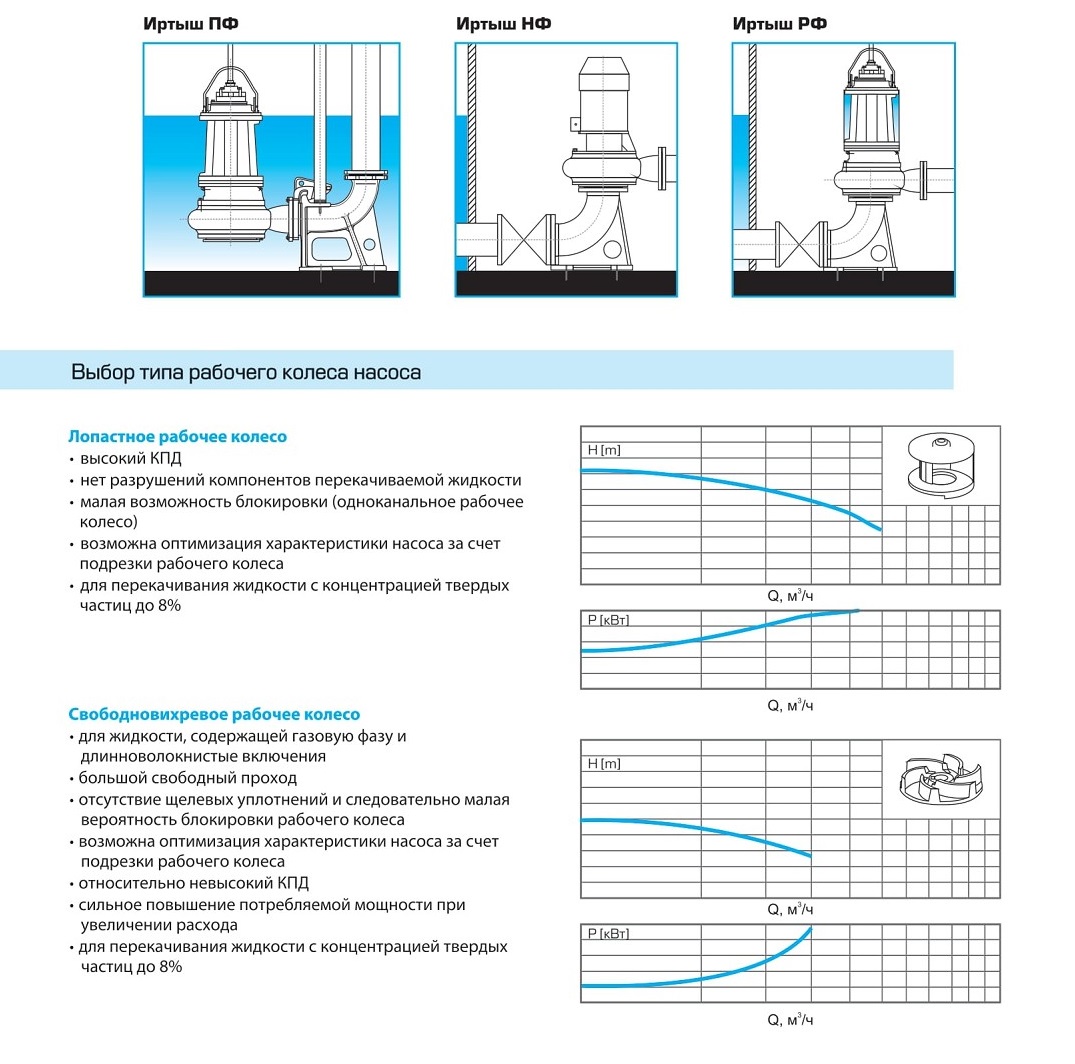

4. Выбор типа рабочего колеса насоса в зависимости от
свойств перекачиваемой жидкости
5. Выбор исполнения насоса
6. Взрывозащита

При выборе насоса следует помнить, что следующие свойства перекачиваемой жидкости в значительной степени влияют на выбор типа насоса, мощность его мотора, вид его рабочего колеса:

1. Концентрация твердой фазы

При концентрации неабразивных включений до 8% Вам могут подойти насосы с лопастными рабочими колесами *

2. Вязкость

В каталоге приводятся характеристики напора и мощности, полученные для жидкости с вязкостью 1.0 10" м7сек.

Если вязкость перекачиваемой жидкости превышает указанную, то необходимо пересчитать

характеристики напора и мощности насоса и применять мотор большей мощности, или обратиться к специалистам "Взлет".

3. Плотность

В каталоге приводятся напорные и мощностные характеристики, полученные для жидкости плотностью 1000 кг/м3. При большей плотности перекачиваемой жидкости необходимо пересчитать напорные и мощностные характеристики насоса и применять мотор большей мощности, или обратиться к специалистам "Взлет".

4. Температура перекачиваемой жидкости

Насосы и моторы в стандартном исполнении рассчитаны на температуру перекачиваемой жидкости не выше 50°С При большей температуре жидкости, пожалуйста, обращайтесь к специалистам "Взлет".

5. Агрессивность перекачиваемой жидкости

Для чистой жидкости без включений корпусные детали насоса и мотора изготавливаются, как правило, из серого чугуна СЧ20 ГОСТ 1412-85, валы из конструкционной стали и резьбовые соединения из нержавеющей стали.

Если перекачиваемая жидкость имеет агрессивные добавки, тогда необходимо консультироваться со специалистами завода "Взлет", которые помогут выбрать нужное покрытие или материал деталей насоса и мотора.
* При наличии длинноволокнистых частиц необходимо использовать насос со свободно-вихревым колесом

Выбор насоса по параметрам рабочей точки

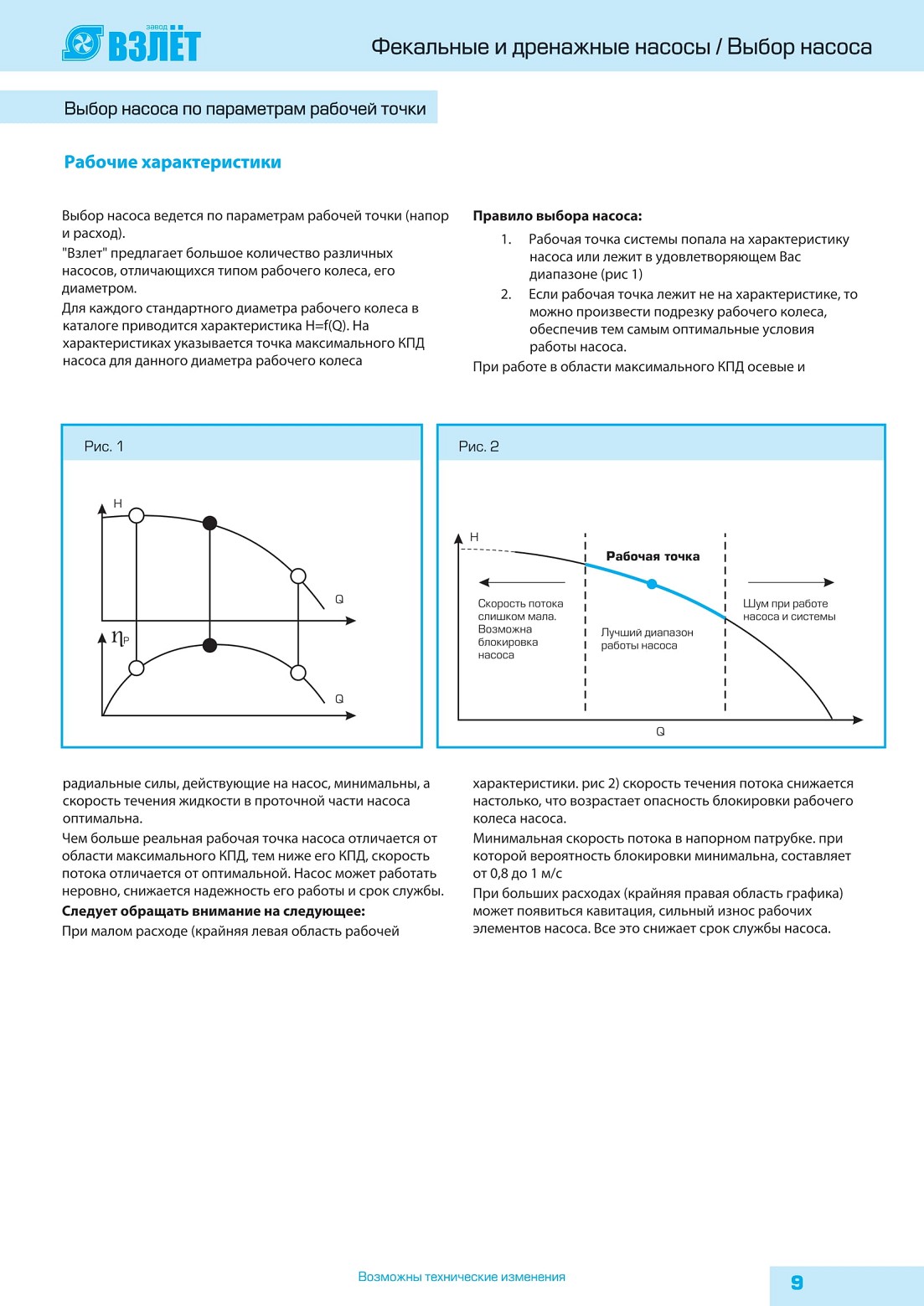

Рабочие характеристики

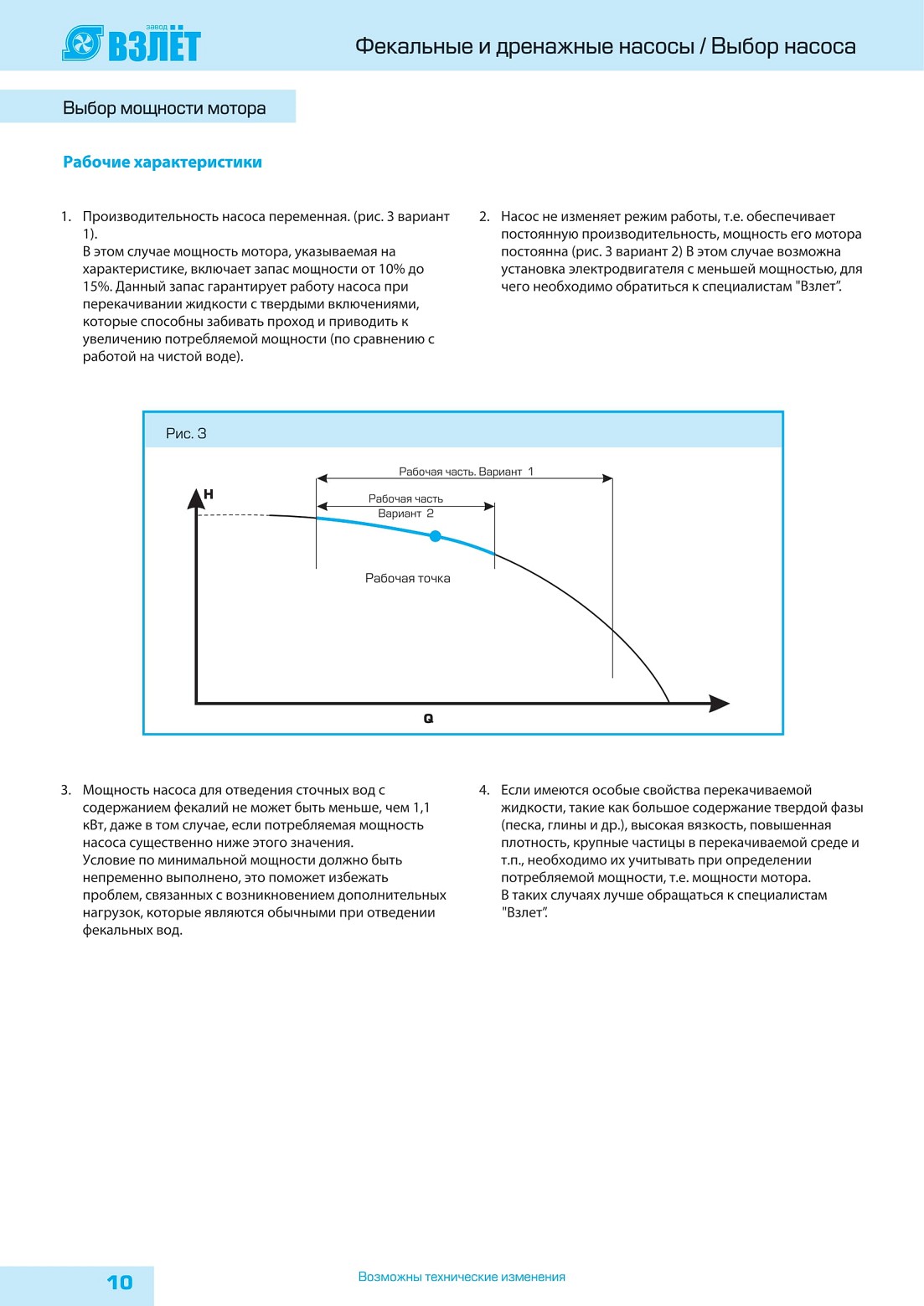

Выбор мощности мотора

Рабочие характеристики

Выбор типа мотора

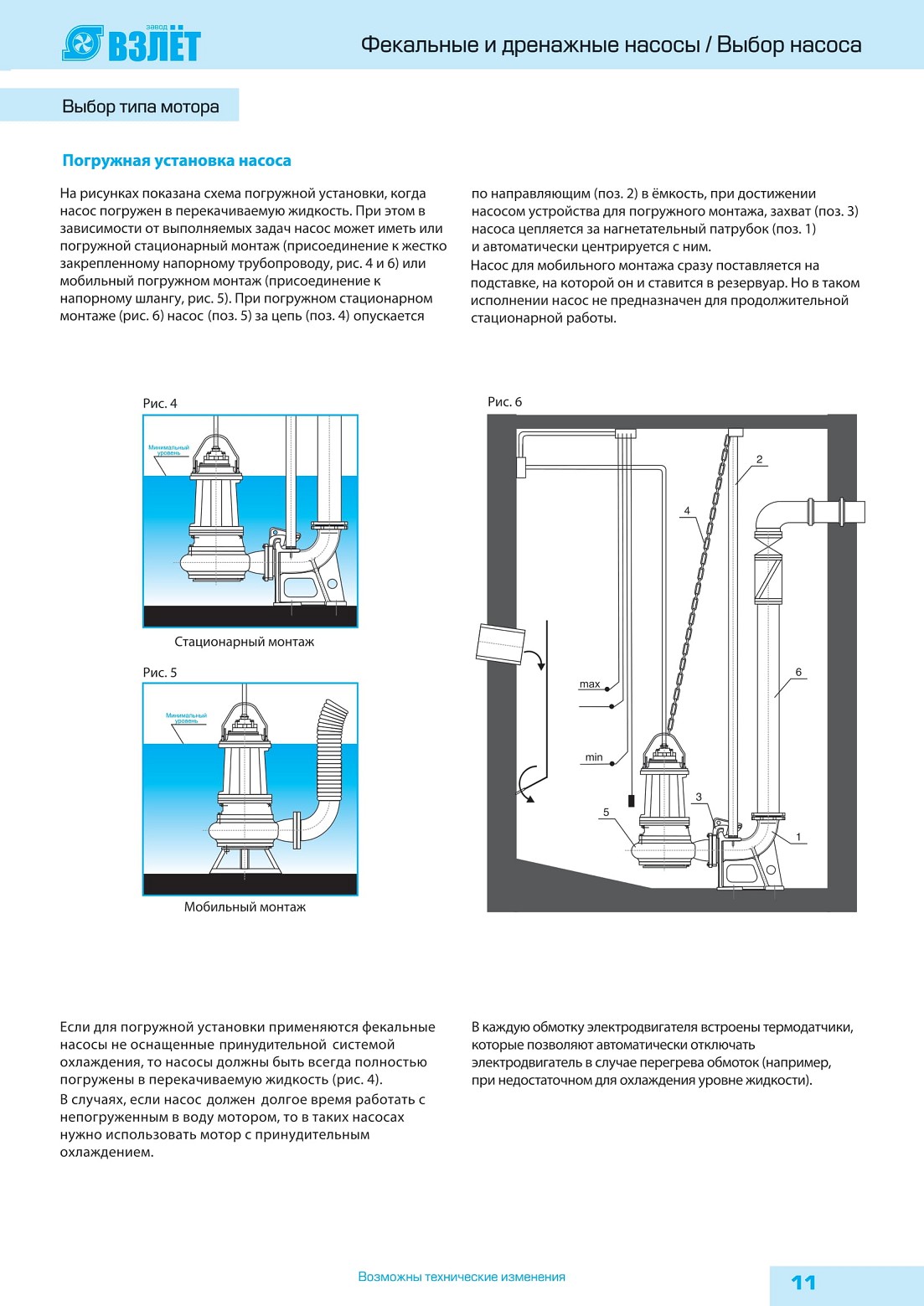

Погружная установка насоса

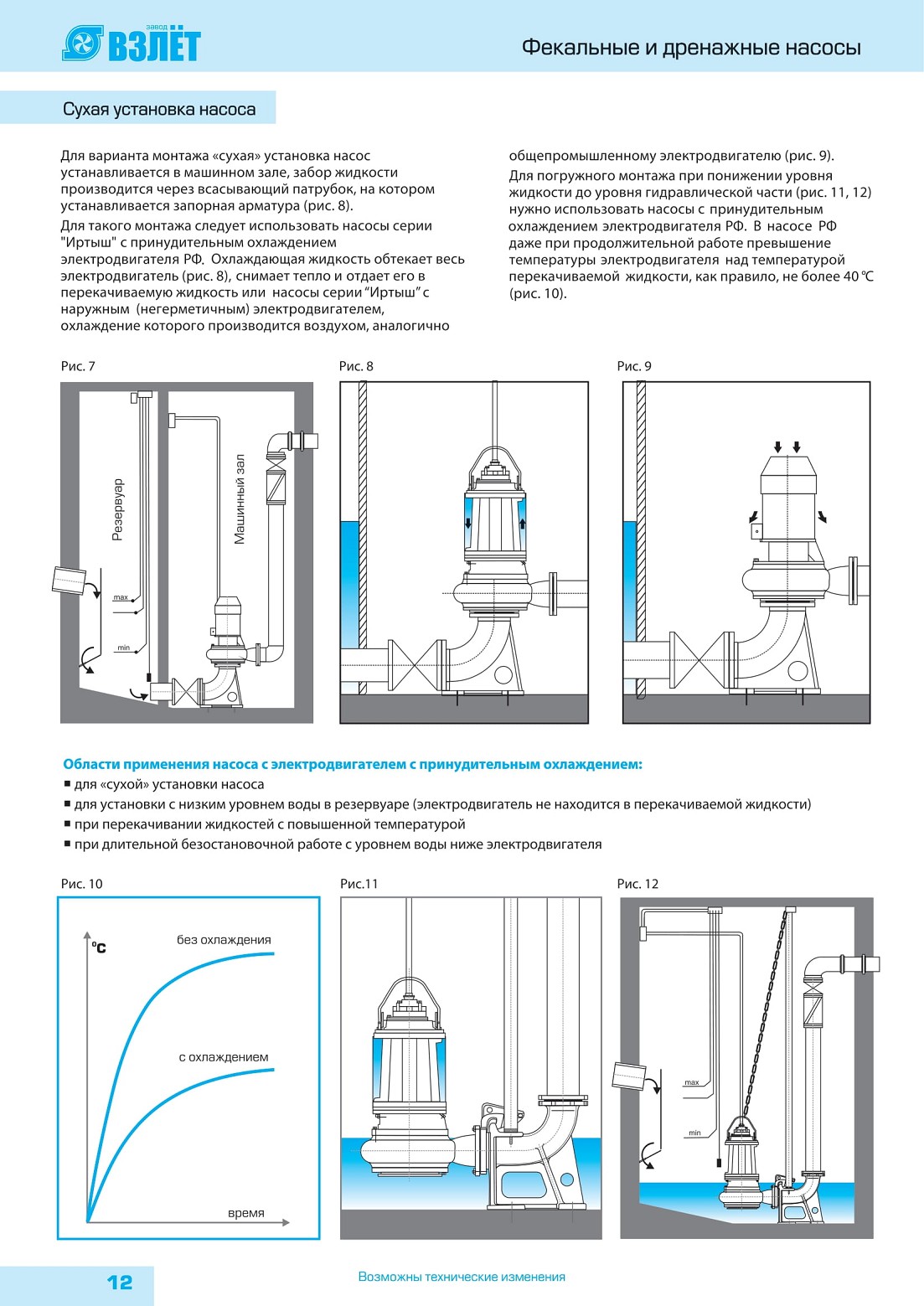

Сухая установка насоса

В зависимости от свойств перекачиваемой жидкости, монтажа, условий эксплуатации насосы серии "Иртыш" могут комплектоваться следующими типами электродвигателей:

ПФ- электродвигатель предназначен для погружной установки насоса

Отвод тепла от корпуса электродвигателя непосредственно в перекачиваемую жидкость

НФ - электродвигатель предназначен для "сухой" установки насоса.

Отвод тепла от корпуса электродвигателя в окружающую среду (воздух)

РФ - электродвигатель предназначен для погружной и "сухой" установки насоса

Отвод тепла от корпуса электродвигателя в перекачиваемую жидкость или через рубашку охлаждения

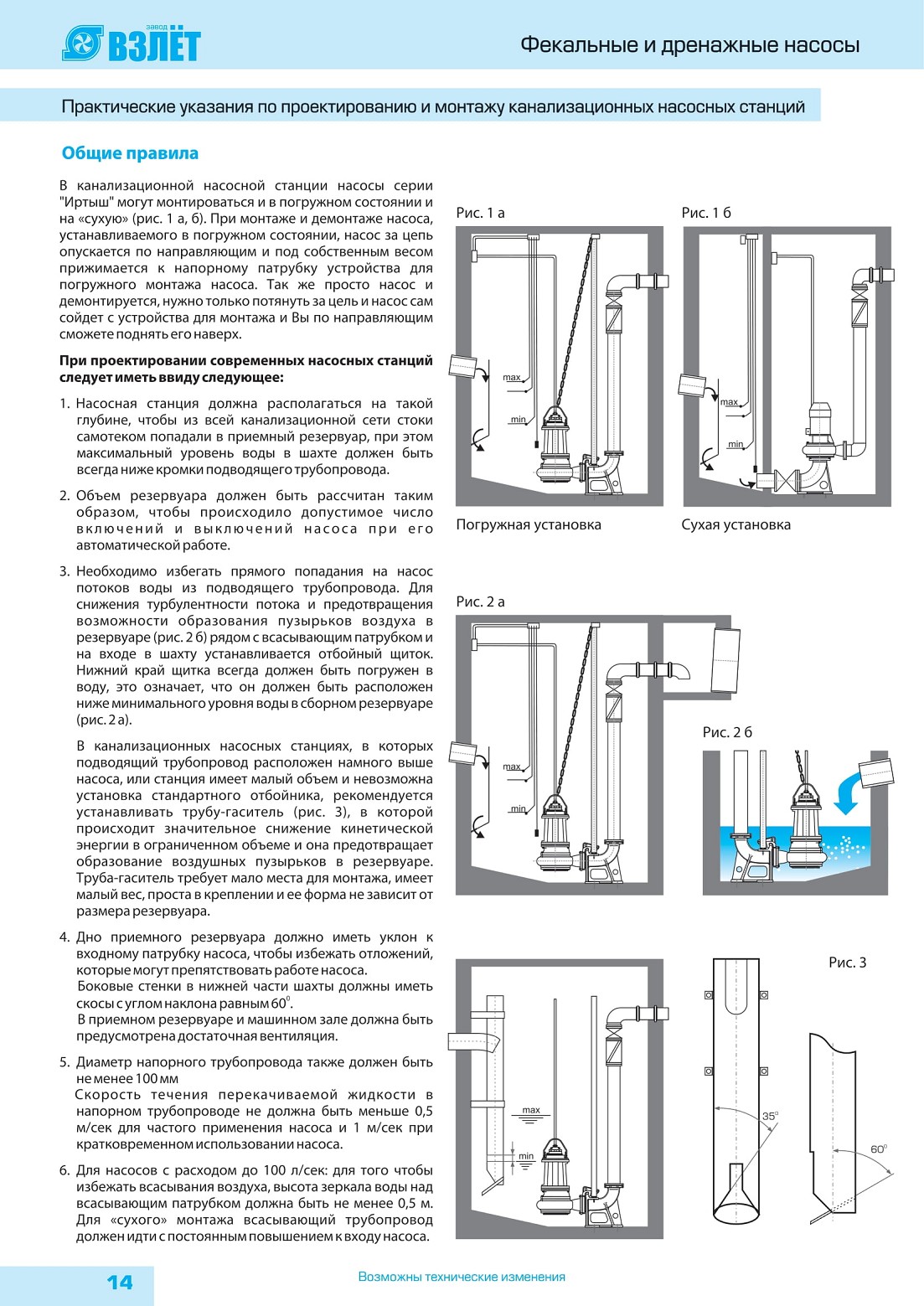

Практические указания по проектированию и монтажу канализационных насосных станций

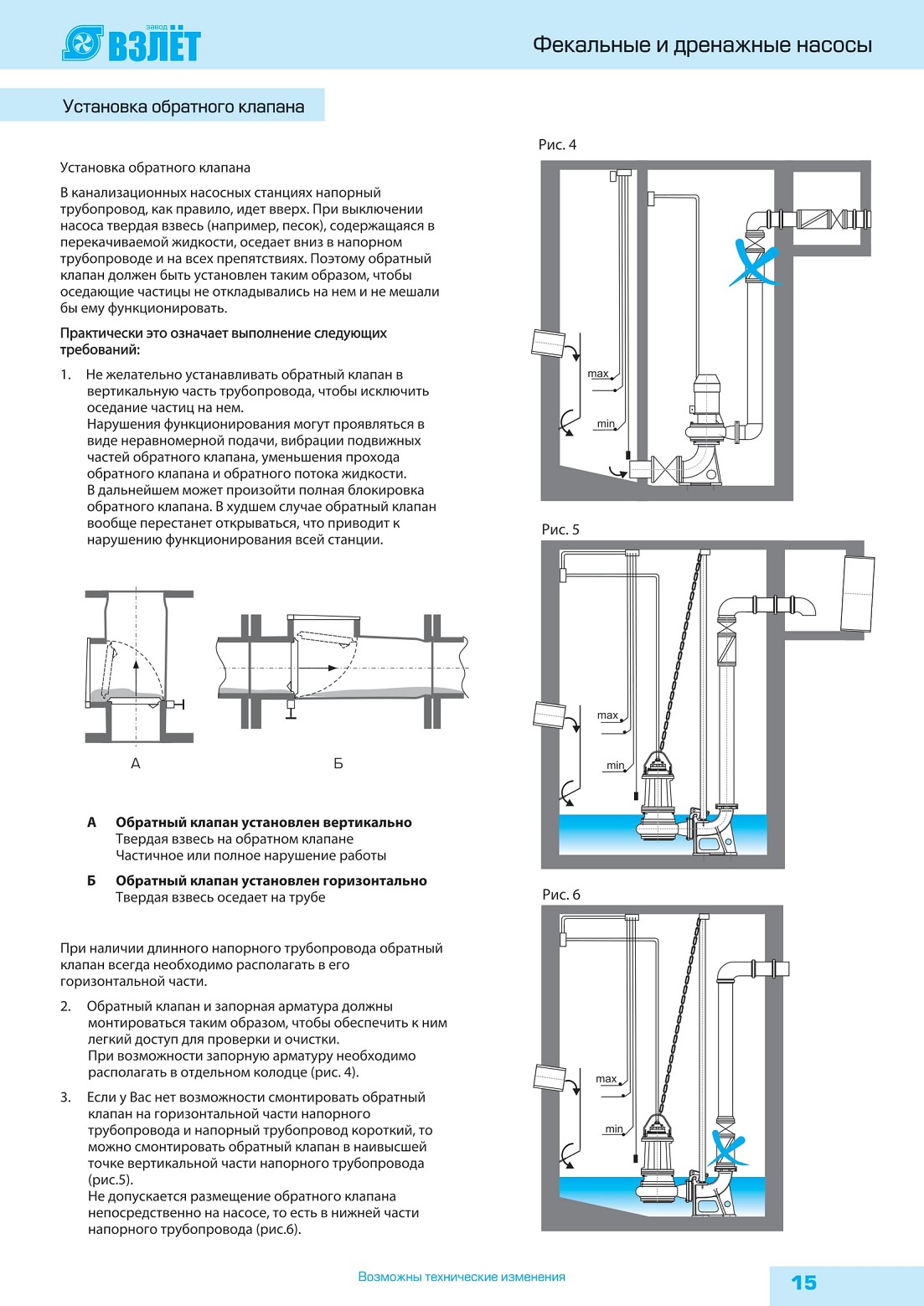

Установка обратного клапана

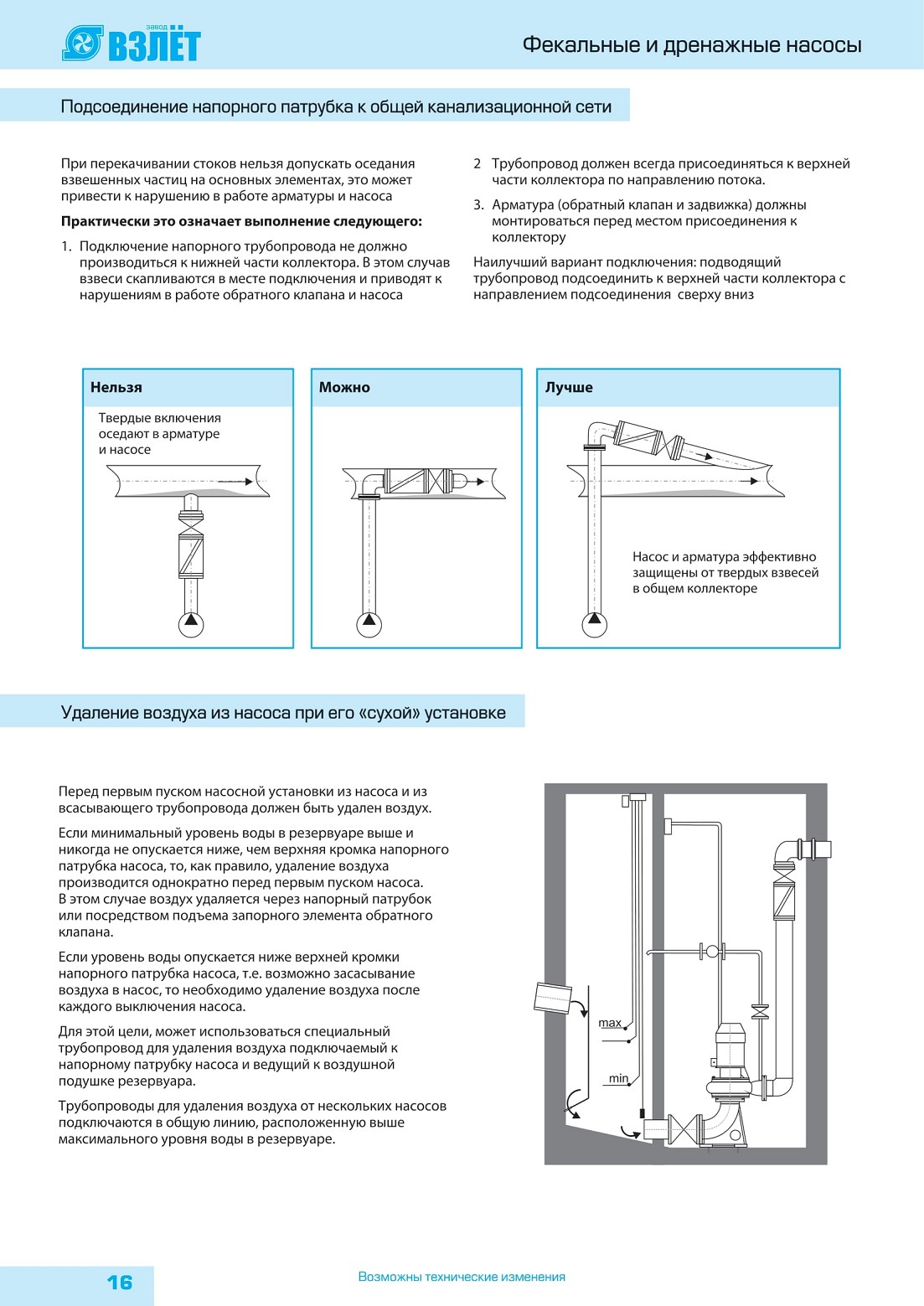

Подсоединение напорного патрубка к общей канализационной сети

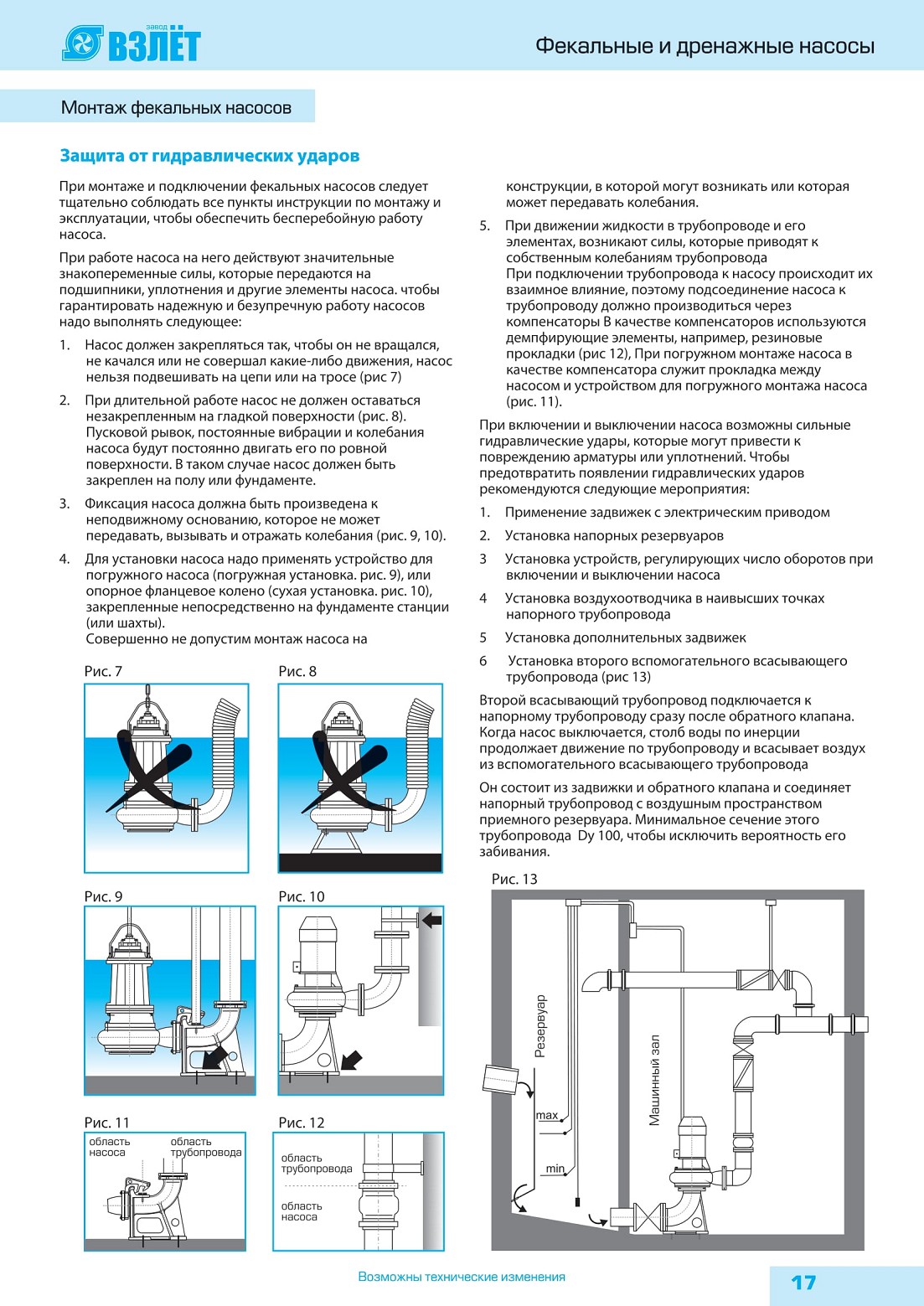

Монтаж фекальных насосов

Защита от гидравлических ударов
