66

Водоотведение и канализация

Установки для отвода сточных вод

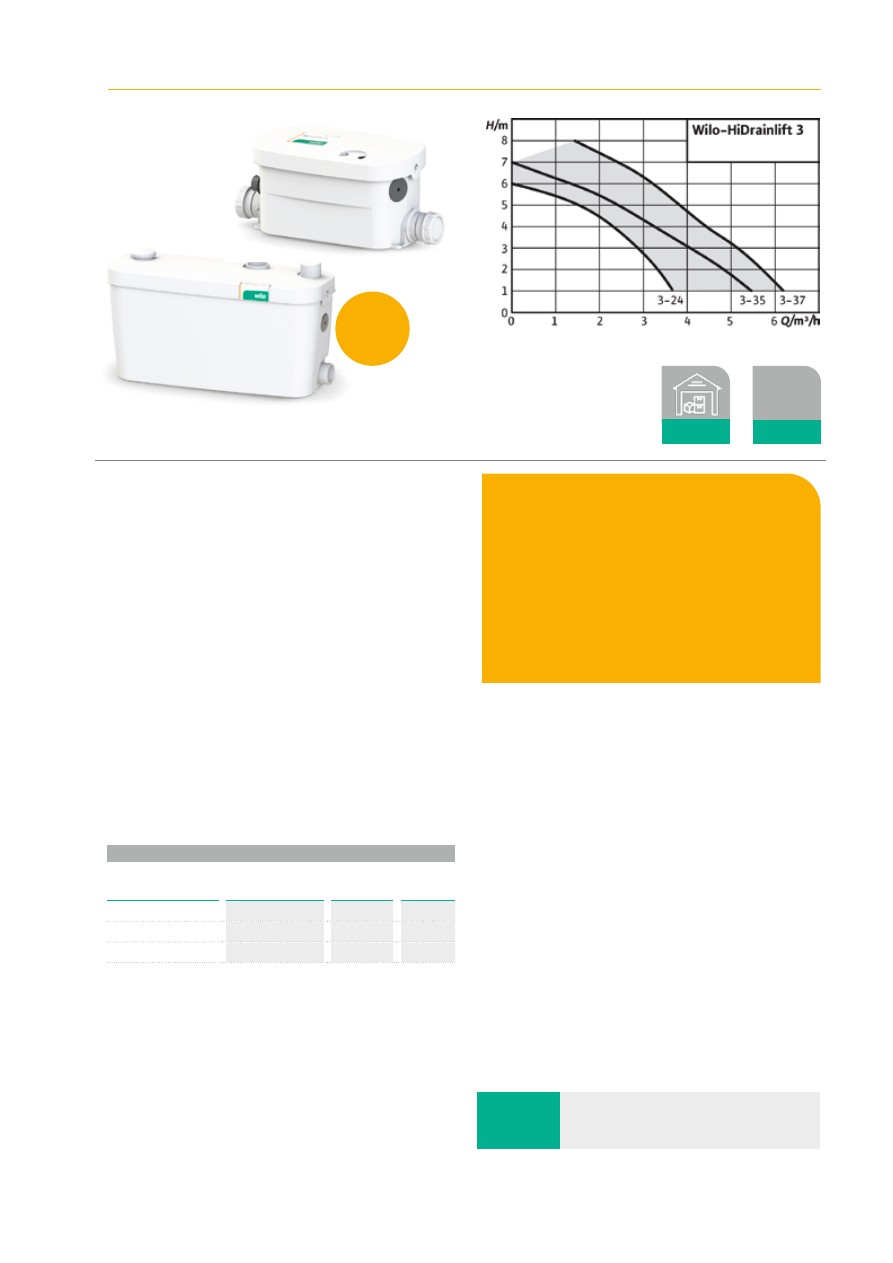

Wilo-HiDrainlift 3

Тип

Малогабаритная напорная установка для отвода

загрязненной воды (напольный монтаж).

Применение



ƒ

HiDrainlift 3-35 и HiDrainlift 3-37: Для автоматического

отвода загрязненных вод из вплоть до трех соединений

(душ, раковина, биде, стиральная/посудомоечная

машина).



ƒ

HiDrainlift 3-24: Для автоматического отвода

загрязненной воды из одного душа и еще одного

подключения (раковина или биде).



ƒ

Для отвода загрязненной воды, не содержащей

фекалий, волокнистых частиц, жиров и масел.

Обозначение

Пример:

HiDrainlift 3-35

Hi

Серия продукции: установка для отвода

Drainlift

  загрязненной воды

3

Типоряд стандартный

3

Количество подключений к подводящему



трубопроводу

5

Номинальный напор в метрах

Преимущества



ƒ

Очень компактная конструкция для монтажа

в туалете или под душевой кабиной



(HiDrainlift 3-24)



ƒ

Бесшумная



ƒ

Встроенный фильтр с активированным углем

для устранения неприятных запахов



ƒ

Низкий расход электроэнергии



ƒ

Простая установка с различными вариантами

подключения



ƒ

Готовые к подключению установки

Технические характеристики



ƒ

Электроподключение к сети 1~230 В, 50 Гц



ƒ

Сетевой кабель электропитания длиной 1,5 м,

со штекером с защитным контактом



ƒ

Макс. температура перекачиваемой жидкости 35 °C

(до 60/ 75 °C в кратковременном режиме в течение

5 минут, в зависимости от модели)



ƒ

Подсоединение к напорному патрубку DN 32



ƒ

Подключение к подводящему трубопроводу DN 40



ƒ

Класс защиты IP 44



ƒ

Общий объем резервуара 3,9 л / 16 л / 15,5 л



ƒ

Объем включения 1,7 л / 2 л / 2 л

Материалы



ƒ

Корпус насоса: PPGF30



ƒ

Корпус электродвигателя: PPGF30



ƒ

Уплотнение: EPDM



ƒ

Материал резервуара: полипропилен

Комплект поставки



ƒ

Готовые к подключению напорные установки

для отвода загрязненной воды с фильтрами

с активированным углем и встроенными

обратными клапанами.



ƒ

Инструкция по монтажу и эксплуатации



ƒ

Комплект патрубков для приточного и напорного

трубопроводов

Информация для заказа

Тип

Максимальная

t°C жидкости

Артикул

Цена, €

с НДС

HiDrainlift 3-24

35 °C

4191678

404

HiDrainlift 3-35

60 °C

4191679

465

HiDrainlift 3-37

75 °C

4191680

588

Гарантия

2 года

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

!

Необходимость использования напор-

ной установки смотри на стр. 58-59.

67

Водоотведение и канализация

Установки для отвода сточных вод

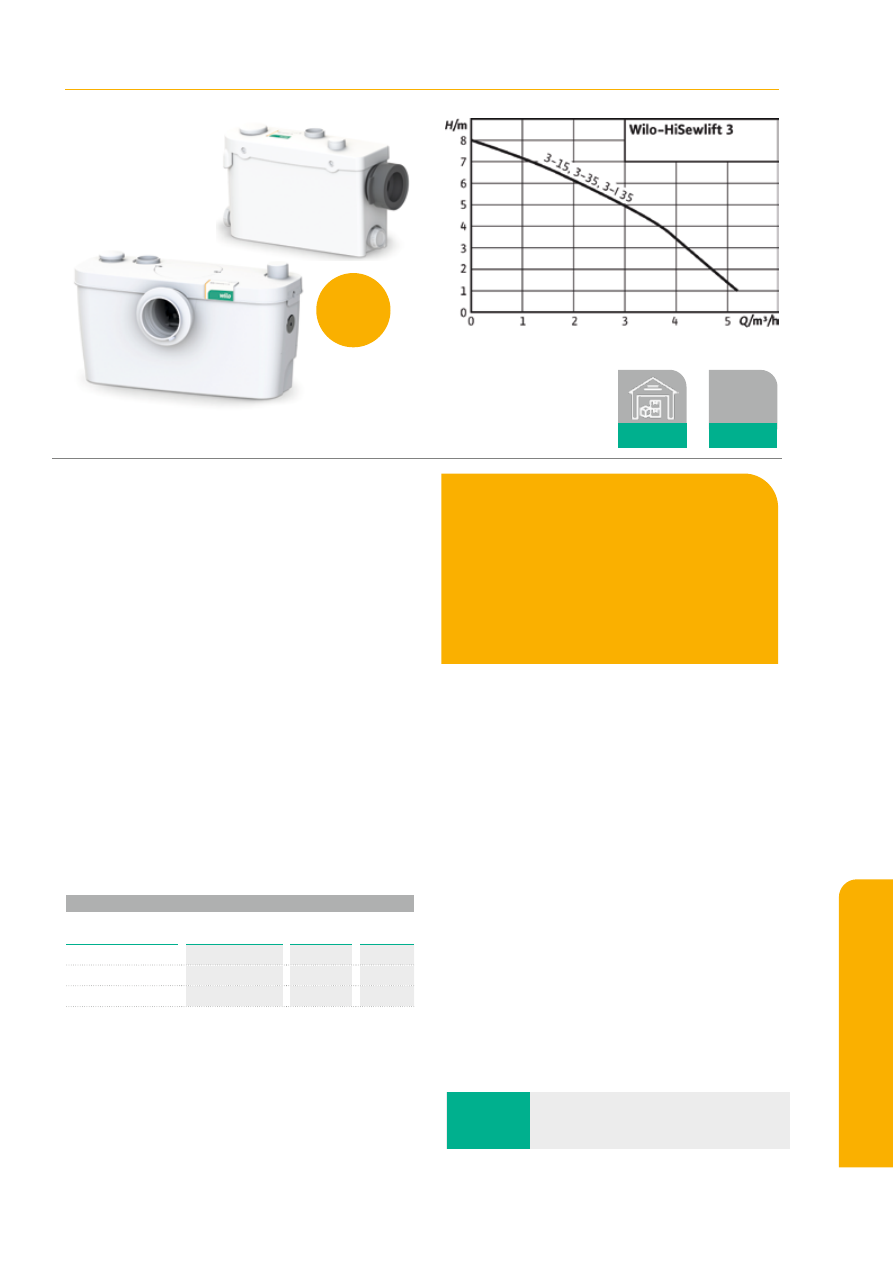

Wilo-HiSewlift 3

Тип

Компактная установка для отвода сточных вод с режу

-

щим механизмом

Применение



ƒ

HiSewlift 3-15 и HiSewlift 3-35 для прямого

подключения за напольным унитазом, HiSewlift 3-I35

для настенного монтажа (прямое подключение к

подвесному унитазу).



ƒ

Для автоматического отвода сточных вод из одного

унитаза и еще одного подключения (раковина

или биде) с HiSewlift 3-15 или из вплоть до трех

подключений (раковина, душ или биде) с HiSewlift 3-35

и HiSewlift 3-I35.

Обозначение

Пример:

HiSewlift 3-35

Hi

Серия продукции: установка для отвода

Sewlift

  сточных вод

3

Типоряд стандартный

I

Монтаж в стеновой нише (за фальшстеной)

3

Количество подключений к подводящему



трубопроводу (дополнительно к существующему



подсоединению к унитазу)

5

Номинальный напор в метрах

Преимущества



ƒ

HiSewlift 3-I35 в компактном исполнении (ширина

меньше 149 мм) для монтажа за фальшстеной



ƒ

Бесшумная



ƒ

Встроенный фильтр с активированным углем

для устранения неприятных запахов



ƒ

Низкий расход электроэнергии



ƒ

Простая установка с различными вариантами

подключения



ƒ

Готова к подключению

Комплект поставки



ƒ

Готовая к подключению напорная установка для отвода

сточных вод с режущим механизмом, фильтром

с активированным углем и встроенным обратным

клапаном



ƒ

Инструкция по монтажу и эксплуатации



ƒ

Комплект патрубков для приточного и напорного

трубопроводов

Технические характеристики



ƒ

Подключение к сети 1~230 В, 50 Гц



ƒ

Сетевой соединительный кабель длиной 1,5 м,

со штекером с защитным контактом



ƒ

Температура перекачиваемой жидкости макс. 35 °C



ƒ

Напорный патрубок DN 32



ƒ

Подключение к подводящему трубопроводу DN 40



ƒ

Класс защиты IP 44



ƒ

Общий объем резервуара 14,4 л / 17,4 л / 17,4 л



ƒ

Объем включения 1 л

Материалы



ƒ

Корпус насоса: PPGF30



ƒ

Корпус электродвигателя: PPGF30



ƒ

Уплотнение: EPDM



ƒ

Материал резервуара: полипропилен

Информация для заказа

Тип

Максимальная

t°C жидкости

Артикул

Цена, €

с НДС

HiSewlift 3-l35

35 °C

4191674

649

HiSewlift 3-15

35 °C

4191675

478

HiSewlift 3-35

35 °C

4191677

546

Водоо

тведение и кана

лизация

Гарантия

2 года

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

!

Различные варианты установки

смотри на стр. 58-59.

68

Водоотведение и канализация

Установки для отвода сточных вод

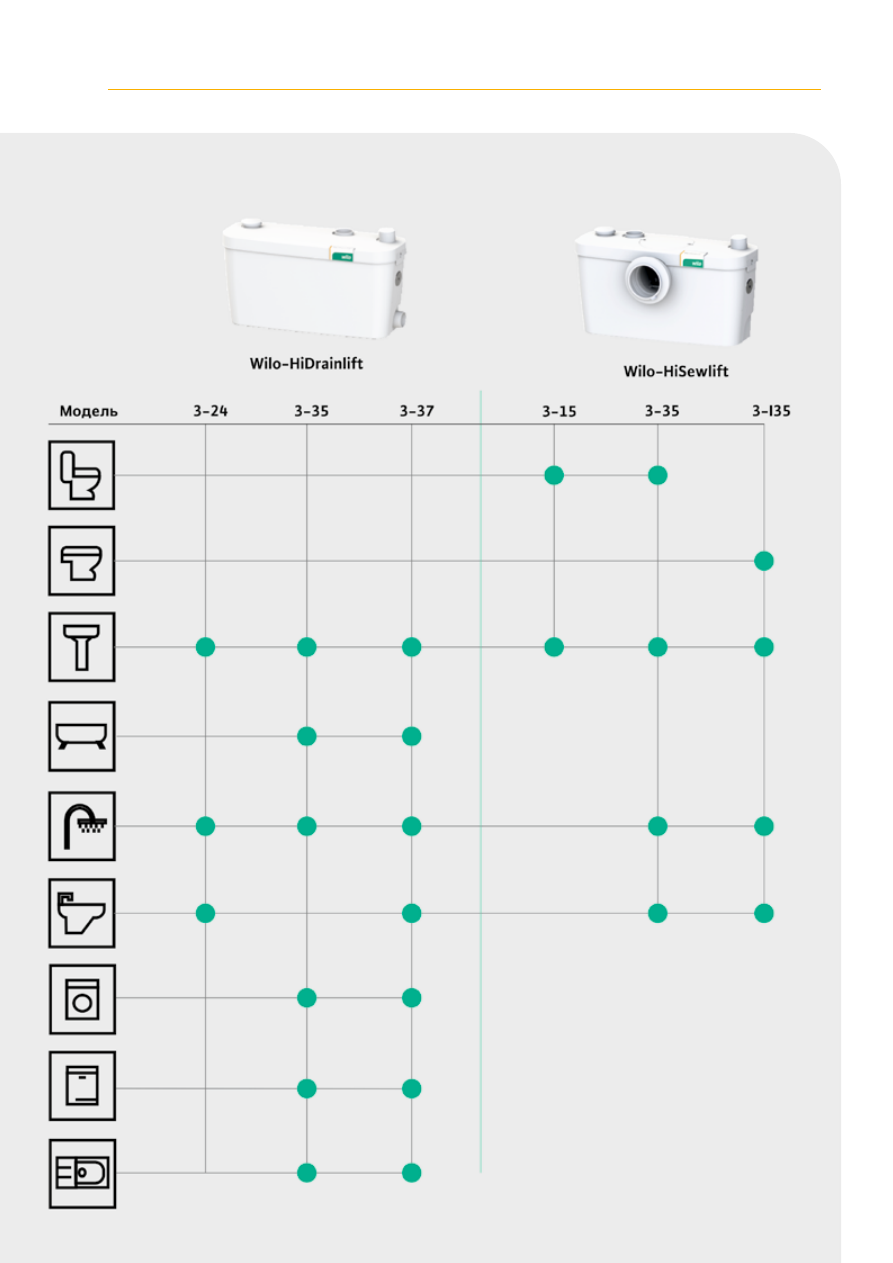

Выбирайте напорные установки в зависимости от области применения

1. напольный унитаз

2. подвесной унитаз

3. раковина

4. ванна

5. душ

6. биде

7. стиральная машина

8. посудомоечная машина

9. кухонная раковина

1

2

3

4

5

6

7

8

9

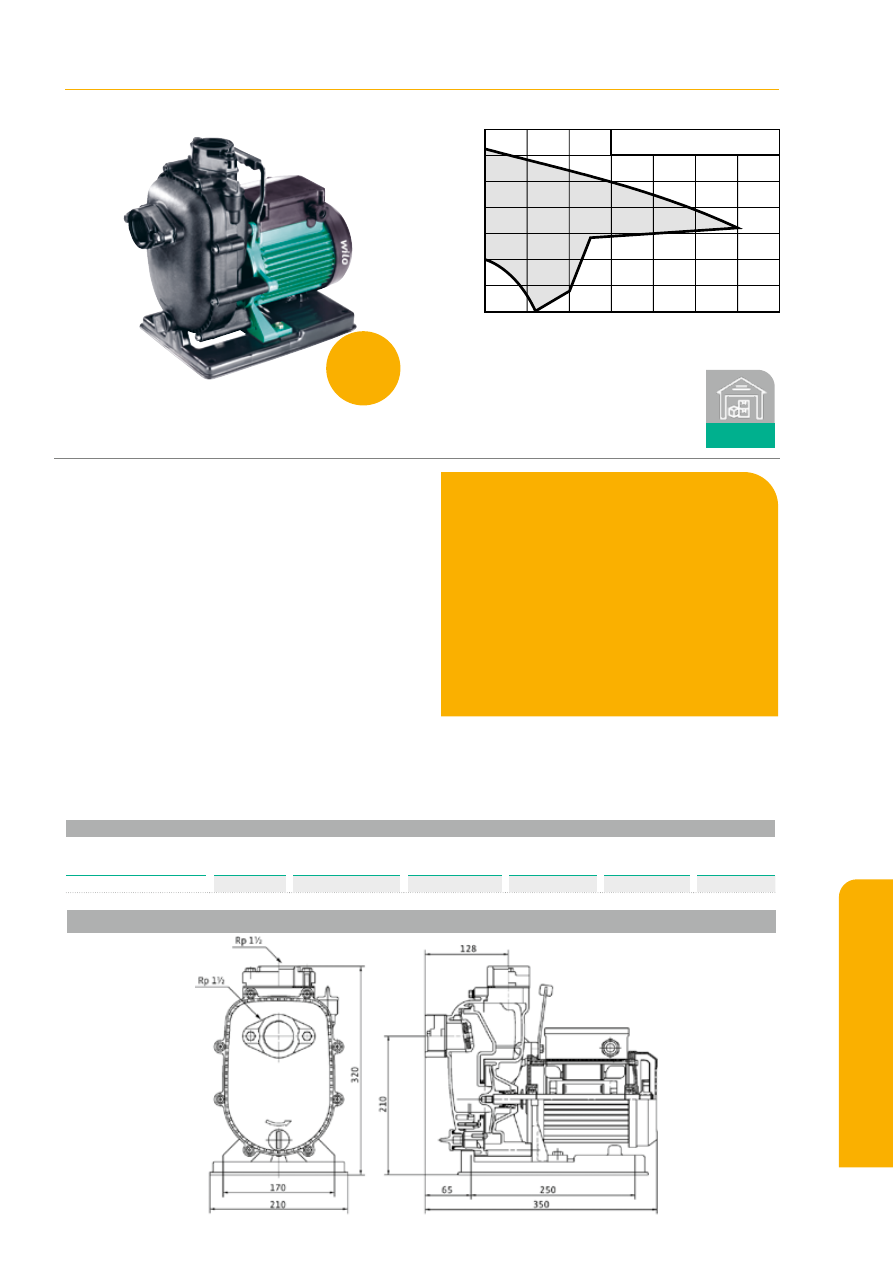

69

Водоотведение и канализация

Самовсасывающий дренажный насос

Wilo-Drain PU-S400E

Тип

Самовсасывающий дренажный насос для загрязненной

воды со стандартным электродвигателем для установки

в непогруженном состоянии.

Применение

Перекачивание следующих сред:



ƒ

загрязненная вода;



ƒ

техническая вода;



ƒ

применим в случае, когда размеры приямка не

позволяют использовать погружной насос или доступ к

приямку ограничен.

Технические характеристики



ƒ

Подключение к сети: 1~230 В, 50 Гц



ƒ

Класс защиты: IP 44



ƒ

Температура перекачиваемых жидкостей: 3-35 °C



ƒ

Свободный проход: 5 мм



ƒ

Подсоединение: Rp 1 ½



ƒ

Макс. высота всасывания: 6 м

Преимущества



ƒ

Свободный проход 5,3 мм



ƒ

Максимальная высота всасывания до 6 м



ƒ

Малый вес и удобная ручка для переноски



ƒ

Стойкое рабочее колесо из латуни



ƒ

Встроенная защита мотора



ƒ

Центробежный насос оснащен

свободновихревым рабочим колесом.

Устойчивость монтажа реализуется посредством

низковибрационной опорной рамы из

полипропилена



ƒ

Применим в случае, когда размеры приямка

не позволяют использовать погружной насос

или доступ к приямку ограничен

Схема

Комплект поставки



ƒ

Насос с двумя ответными фланцами, ручкой для

переноса и соединительным кабелем длиной 1,5 м



ƒ

Инструкция по монтажу и эксплуатации

40

20

50

30

10

0

Q/m³/h

0

5

10

25

30

20
15

H/m

Wilo-Drain PU

Информация для заказа

Тип

Артикул

Подсоед. к сети

Напорный

патрубок

Резьбовое

соединение

Мощность

мотора

Цена, €

с НДС

PU-S400E

3059263

1~230 В, 50 Гц

Rp 1 ½

Rp 1 ½

0,4 кВт

234

Водоо

тведение и кана

лизация

Гарантия

2 года

На складе в

Москве

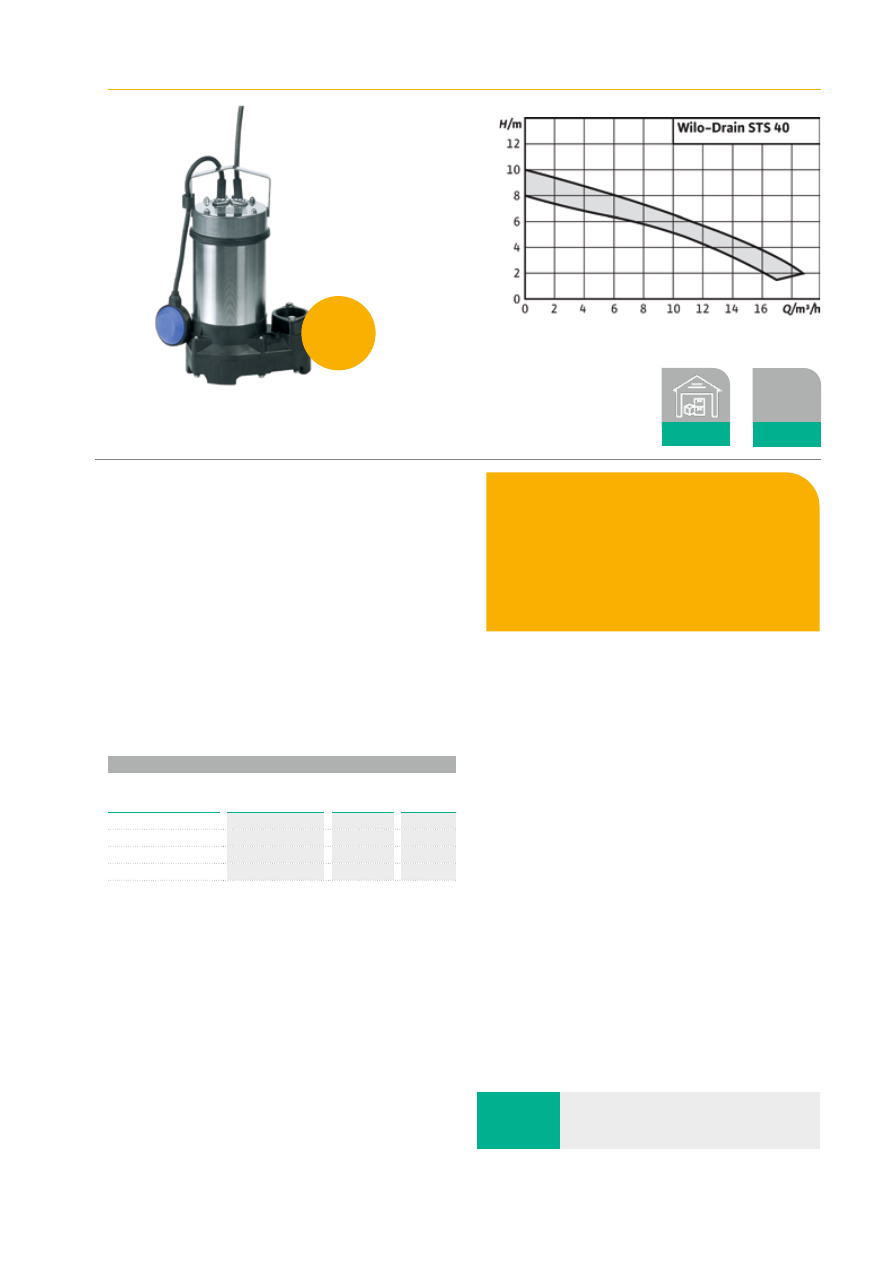

70

Wilo-Drain STS 40

Тип

Погружной дренажный насос для сточных вод.

Применение

Перекачивание сред, загрязненных крупными частицами,

для:



ƒ

водоотведения из бытовой канализации и канализации

земельных участков



ƒ

отвода сточных вод водного хозяйства



ƒ

очистных сооружениях



ƒ

промышленных и технологических систем

Обозначение

Пример:

Wilo-Drain STS 40/10-A

STS

Погружной насос

40

Номинальный внутренний диаметр [мм]

10

Макс. напор [м]

А

С поплавковым выключателем

Технические характеристики



ƒ

Подключение к сети: 1~230 В, 50 Гц



или 3~400 В, 50 Гц



ƒ

Режим работы в погруженном состоянии:



S1 или S3 25%



ƒ

Вид защиты: IP 68



ƒ

Класс изоляции: B



ƒ

Термический контроль обмотки



ƒ

Макс. температура перекачиваемых жидкостей:

3-35 °C



ƒ

Длина кабеля: 10 м



ƒ

Свободный проход: 40 мм



ƒ

Макс. глубина погружения 7 м

Комплект поставки



ƒ

Готовый к подключению насос с соединительным

кабелем длиной 10 м



ƒ

При 1~230 В со штекером с защитным контактом



ƒ

При 3~400 В со свободным концом кабеля



ƒ

Исполнение A со встроенным поплавковым

выключателем



ƒ

Инструкция по монтажу и эксплуатации

Преимущества



ƒ

Простая эксплуатация благодаря установленному

поплавковому выключателю (исполнение A)



ƒ

Простая установка благодаря встроенной донной

опоре насоса



ƒ

Рабочее колесо из нержавеющей стали



ƒ

Небольшой вес

Водоотведение и канализация

Погружной дренажный насос

Описание/конструкция



ƒ

Погружной насос выполнен как блочный агрегат для

стационарной и мобильной установки в погруженном

состоянии.



ƒ

Вертикальный напорный патрубок для резьбового

подсоединения Rp 1 ½.



ƒ

Электродвигатель в герметичном корпусе отводит

тепло через корпус непосредственно в окружающую

перекачиваемую жидкость.



ƒ

Для защиты электродвигателей от попадания

перекачиваемой жидкости имеется камера

уплотнений, заполненная экологически чистым

маслом.



ƒ

Однофазные электродвигатели оснащены

штекером с защитным контактом, а в исполнении

A — поплавковым выключателем. Трехфазные

электродвигатели оснащены свободными концами

кабеля.

Информация для заказа

Тип

Подсоед. к сети

Артикул

Цена, €

с НДС

Drain STS 40/8

1~230 В, 50 Гц

2065866

394

Drain STS 40/8-A

1~230 В, 50 Гц

2065868

403

Drain STS 40/10

1~230 В, 50 Гц

2065872

419

Drain STS 40/10-A

1~230 В, 50 Гц

2065874

428

Гарантия

2 года

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

!

Запрещается поднимать и опускать

погружные насосы за кабель.

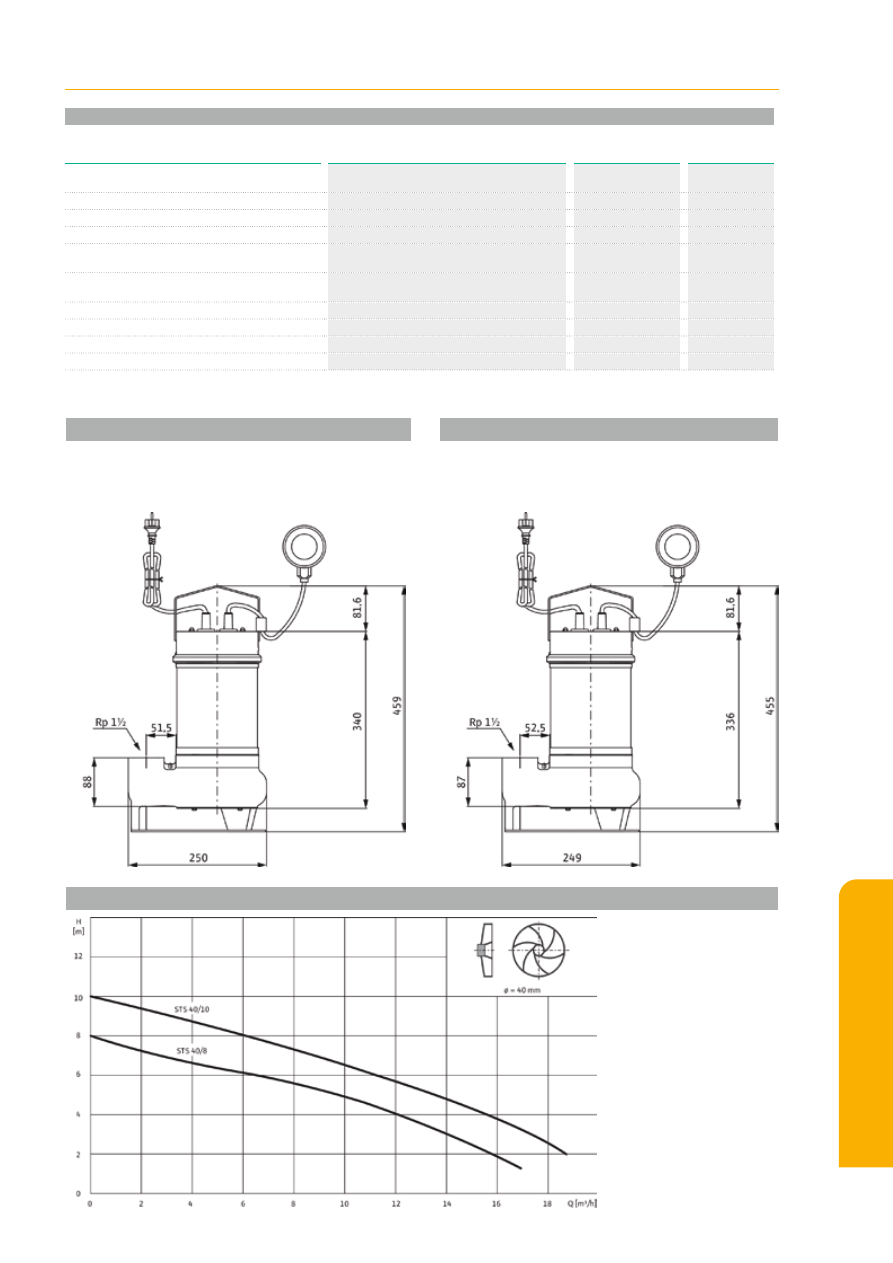

71

Водоотведение и канализация

Погружной дренажный насос

График характеристик насоса Wilo-Drain STS 40 - 50 Гц. Количество полюсов: 2

Схема

Схема

Wilo-Drain STS 40/10-A (1~230 В)

Wilo-Drain STS 40/10 (1~230 В) (без поплавка)

Wilo-Drain STS 40/10 (3~400 В) (без поплавка)

Wilo-Drain STS 40/8-A (1~230 В)

Wilo-Drain STS 40/8 (1~230 В) (без поплавка)

Wilo-Drain STS 40/8 (3~400 В) (без поплавка)

Информация для заказа

Тип

Описание

Артикул

Цена, €  с НДС

Патрубок для подключения шланга Ø 40 мм / R 1 ½

Из синтетического материала, штуцер Ø 40 мм со

шланговым хомутом, наружная резьба R 1 ½

4027335

22

Шланг синтетический, длинной 3 м, Ø 42 мм

Внутренний диаметр 42 мм, PN 6, с хомутом

2027641

78

Шланг синтетический, длинной 5 м, Ø 42 мм

Внутренний диаметр 42 мм, PN 6, с хомутом

2027642

97

Шланг синтетический, длинной 15 м, Ø 42 мм

Внутренний диаметр 42 мм, PN 6, с хомутом

2027643

204

Цепь PCS-CE, длинной 5 м

Цепь с 2 карабинами из оцинкованной стали.

Maкс. вес: 400 кг

6063140

173

Цепь PCS-CE, длинной 10 м

Цепь с 2 карабинами из оцинкованной стали.

Maкс. вес: 400 кг

6063142

322

Поплавковый выключатель WA65 с кабелем 5 м

Для сред с температурой до 60 °С

503211390

29

Поплавковый выключатель WA65 с кабелем 10 м

Для сред с температурой до 60 °С

503211893

42

Поплавковый выключатель WA65 с кабелем 20 м

Для сред с температурой до 60 °С

2004431

68

Поплавковый выключатель WA65 с кабелем 30 м

Для сред с температурой до 60 °С

2004432

105

Водоо

тведение и кана

лизация

72

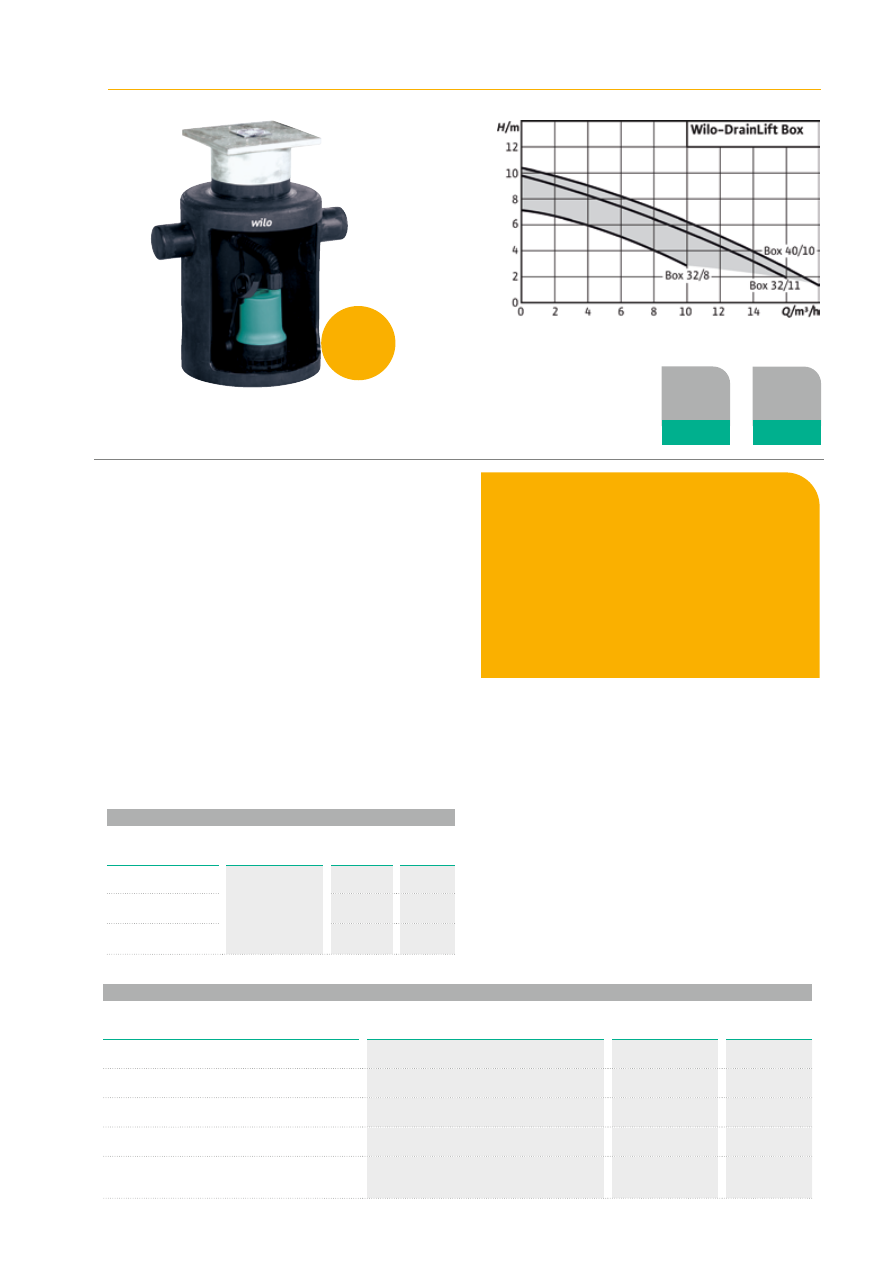

Wilo-DrainLift Box

Тип

Напорная установка отвода грязной воды (монтаж под

полом).

Применение

Для монтажа под полом, используется для отвода сточ

-

ных вод:



ƒ

из затапливаемых помещений



ƒ

гаражей



ƒ

из подвалов



ƒ

из

 душевых кабин, умывальников, стиральных/

посудомоечных машин

Обозначение

Пример:

Wilo-DrainLift Box 32/8

Box

Напорная установка отвода грязной воды



(монтаж под полом)

32

Номинальный диаметр напорного патрубка



(DN 32, Ø 40)

8



Макс. напор [м]

Преимущества



ƒ

Удобный монтаж благодаря встроенному

насосу и обратному клапану



ƒ

Большой объем резервуара



ƒ

Удобное техобслуживание



ƒ

Насосы с напорной линией можно вытащить



ƒ

Ревизионный люк под плитку, из нержавеющей

стали, с сифоном



ƒ

С расширенным патрубком для второго

резервуара

Комплект поставки



ƒ

Готовый к подключению, смонтированный насос

со встроенным поплавковым выключателем

в ударопрочном баке из синтетического материала

для монтажа под полом. Установка полность готова

к работе благодаря предварительному монтажу

напорного трубопровода и обратного клапана



ƒ

Кабель насоса (длинной 5 м или 10 м) со

встроенным штекером с защитным контактом



ƒ

Инструкция по монтажу и эксплуатации

Водоотведение и канализация

Напорная установка

Информация для заказа

Тип

Описание

Артикул

Цена, €

с НДС

Box 32/8

Встроенный насос

с обратным кла

-

паном, крышкой с

напольным сливом

и рамой керамиче

-

ской плитки

2521820

988

Box 32/11

2521821

1 035

Box 40/10

2521822

1 162

Электрические принадлежности

Тип

Описание

Артикул

Цена, €  с НДС

Поплавковый выключатель WA 65

Для сред с температурой до 60 °C. Переключение:

вверху «ВКЛ.»/внизу «ВЫКЛ.» Длина 5 м.

503211390

29

Поплавковый выключатель WA 95

Для сред с температурой до 90 °C. Переключение:

Вверху «Вкл.»/ внизу «Выкл.». Длина 5 м.

6070646

49

KAS

Малогабаритный прибор аварийной сигнализации

о переливе

501534094

300

AlarmControl 1

Прибор аварийной сигнализации с мини-поплав

-

ковым выключателем и штекером

2522846

162

AlarmControl 2

Прибор аварийной сигнализации с мини-по

-

плавковым выключателем и промежуточным

штекером

2522847

201

Гарантия

2 года

ПОД ЗАКАЗ

Доступен в

приложении

WILO

ASSISTANT

]

73

Водоотведение и канализация

Напорная установка

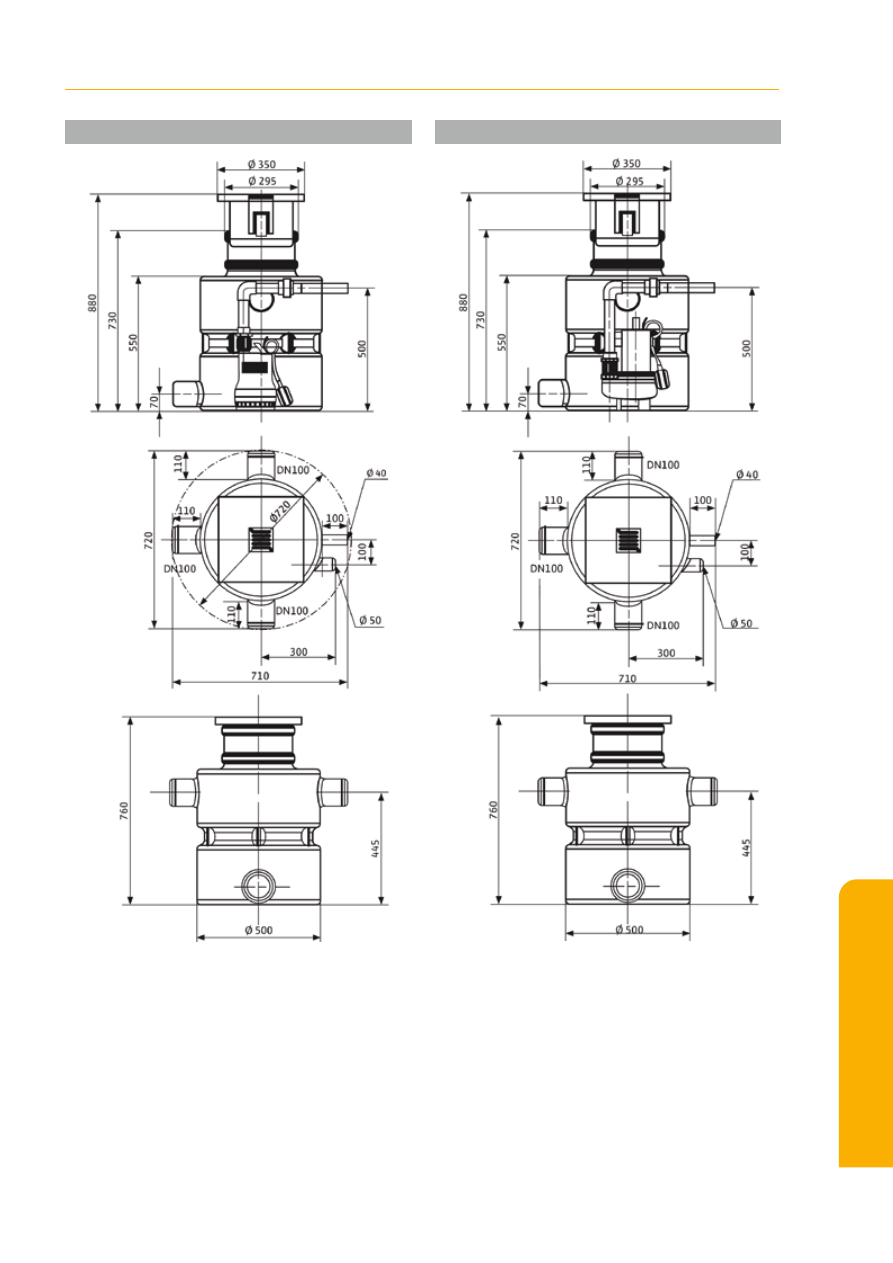

Wilo-DrainLift Box 32

Wilo-DrainLift Box 40

Водоо

тведение и кана

лизация

74

Водоотведение и канализация

Напорная установка

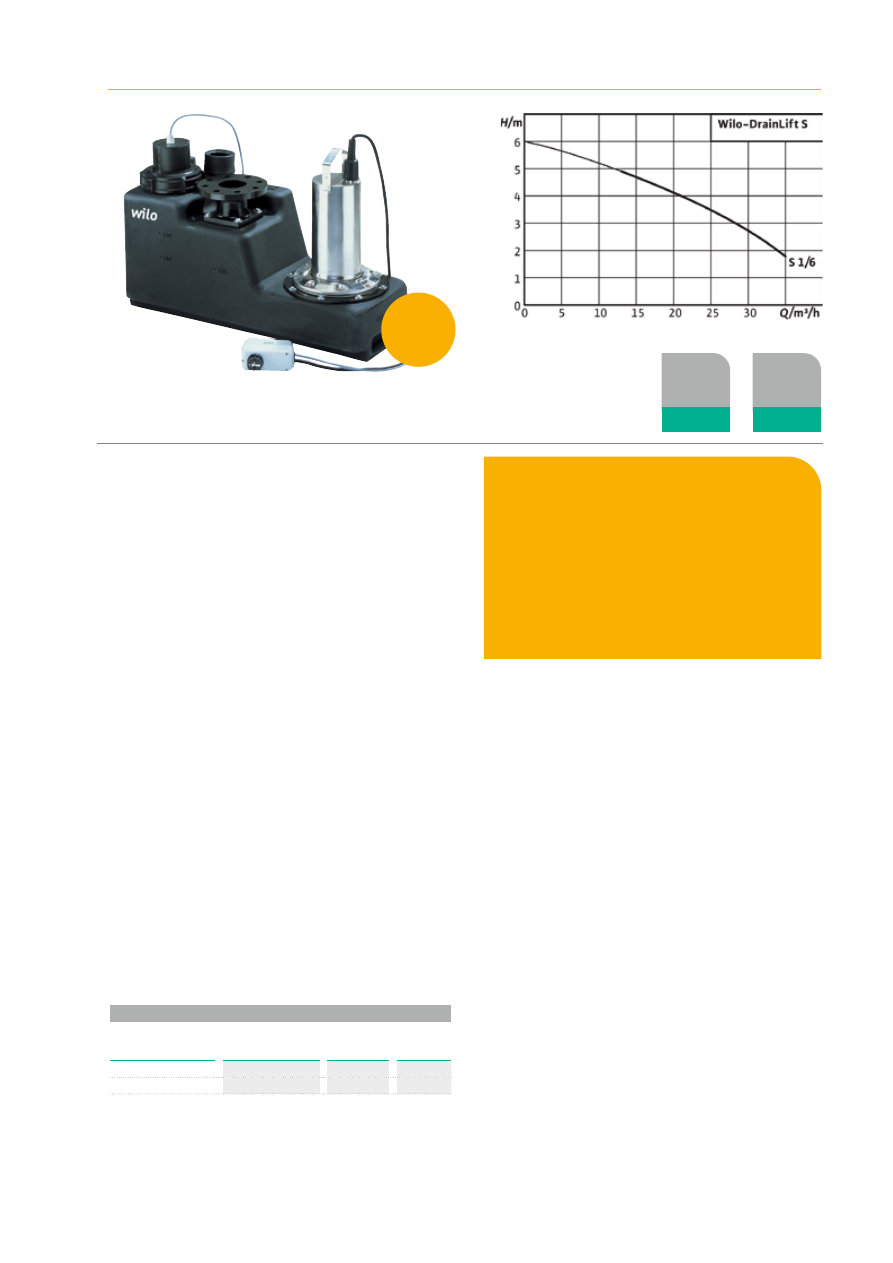

Wilo-DrainLift S

Тип

Компактная напорная установка для отвода сточных вод

со встроенным насосом.

Применение

Для перекачивания неочищенных сточных вод, для кото

-

рых невозможен отвод в канализацию самотеком.

Минимальные размеры, в сочетании с оптималь

-

ной монтажной площадью, обеспечивают различные

возможности применения установки при:



ƒ

установке дополнительных душевых кабин, туалетов,

саун и т.д.



ƒ

оборудовании туалетов в полуподвальных помещениях



ƒ

расширении/ремонте квартир и зданий.

Cпособы монтажа:



ƒ

В качестве стандартной напорной установки для

отвода сточных вод с подключением к подвесному

или напольному унитазу или для комплексного отвода

сточных вод из помещения. Благодаря компактным

размерам установки требуется минимальная площадь.



ƒ

В сочетании с настенным монтажом/установкой в

нише используется в качестве напорной установки

для отвода сточных вод, подключенной в стандартные

системы.

Обозначение

Пример:

DrainLift S1/6 (1~)

S1

Однонасосная установка

/6



Макс. напор [м]

1~

Однофазное исполнение

RV

Исполнение напорного патрубка



без = без обратного клапана



RV = с обратным клапаном

Преимущества



ƒ

Компактная установка



ƒ

Возможен монтаж за стеной



ƒ

Удобный монтаж благодаря малым

габаритам и наличию в комплекте поставки

принадлежностей включая обратный клапан



ƒ

Свободный выбор места подсоединения

приточного трубопровода



ƒ

Надежность эксплуатации благодаря

определению уровня с помощью датчика

Комплект поставки



ƒ

Готовая к подсоединению напорная установка

для отвода сточных вод



ƒ

Готовая к подсоединению напорная установка

для отвода сточных вод с кабелем и штекером



ƒ

1 уплотнение для приточного трубопровода

DN 100



ƒ

1 кольцевая ножовка для подключения к

подводящему трубопроводу DN 100



ƒ

1 обратный клапан DN 80



ƒ

1 манжета для подсоединения ручного

мембранного насоса или подключения к

подводящему трубопроводу ∅ 50 мм



ƒ

1 манжета для подсоединения для вентиляции

DN 70



ƒ

3 шумопоглощающие полоски для бесшумной

установки



ƒ

Крепежный материал



ƒ

Инструкция по монтажу и эксплуатации

Информация для заказа

Тип

Подсоед. к сети

Артикул

Цена, €

с НДС

DrainLift S1/6 (1~)

1~230 В, 50 Гц

2544860

2 160

DrainLift S1/6 (1~) RV

1~230 В, 50 Гц

2544876

2 809

Гарантия

2 года

ПОД ЗАКАЗ

Доступен в

приложении

WILO

ASSISTANT

]
