Клапаны
КЛАПАНЫ ОБРАТНЫЕ
Предназначены для надежного удержания пластовой жидкости в колонне насосно-компрессорных
труб (НКТ), предотвращения обратного вращения ротора насоса при его остановках, облегчения
повторного запуска насосного агрегата и защиты проточных полостей насоса от механических при-
месей, осаждающихся из колонны НКТ.
Технические характеристики клапанов
Максимально допустимый
Условное наименование клапана
Диаметр НКТ, мм
расход жидкости м3/сут
КОО-48.Х-100/ХХ
48
100
КОО-60.Х-550/ХХ
60
550
КО-73.Х-550/ХХ
73
550
КО-73.Х-1000/ХХ
73
1000
КОГ-73.Х-840/ХХ
73
840
КОО-73.Х-550/ХХ
73
550
КОО-73.Х-1000/ХХ
73
1000
КООШ-73.Х-1000/ХХ
73
1000
КО-89.Х-1000/ХХ
89
1000
КО-89.Х-1500/ХХ
89
1500
КОО-89.Х-1000/ХХ
89
1000
КОО-89.Х-1500/ХХ
89
1500
КОО-114.Х-4000/ХХ
114
4000
КООШ-114.Х-4000/ХХ
114
4000
КОГ-140.Х-6000/0ХХ
140
6000
КОГ-146.Х-6000/ХХ
146
6000
122
Структура условного наименования клапанов обратных:
ХХХХ
-
ХХХ .
Х
-
ХХХХ /
Х
Х
Тип клапана:
КО - клапан обратный
КОО - клапан обратный опрессовочный
КОГ - клапан обратный герметичный
КООШ - клапан обратный опрессовочный-шламоотстойник
Диаметр НКТ, мм (48, 60, 73, 89, 114, 140, 146)
Тип присоединительной резьбы:
- 0 - резьба трубы гладкой и муфты к ней по ГОСТ 633-80
- 1 - резьба трубы с высаженными наружу концами и муфты к ней по ГОСТ 633-80
- 2 - резьба трубы с короткой треугольной резьбой и муфты к ней по ГОСТ 632-80
- 3 - резьба трубы с удлиненной треугольной резьбой и муфты к ней по ГОСТ 632-80
Максимально-допустимый расход жидкости, м3/сут
(100, 550, 840, 1000, 1500, 4000, 6000)
Модификация:
- 0 - износостойкая;
- 1 - износостойкая с повышенной коррозионной стойкостью;
- 2 - износостойкая в коррозионностойком исполнении;
- 3 - износостойкая с повышенной коррозионной стойкостью
(корпусные детали изготовлены с покрытием)
Конструкция:
- 0 - базовая
- 1 - с обрезиненным седлом
- 2 - с удлиненной направляющей решеткой
123
КЛАПАНЫ СПУСКНЫЕ
Спускной клапан предназначен для слива жидкости из лифта (колонны насосно-компрессорных труб)
при подъеме насоса из скважины.
Технические характеристики клапанов
Условное наименование
Диаметр НКТ,
клапана
мм
КС-48.Х/ХХ
48
КС-60.Х/ХХ
60
КС-73.Х/ХХ
73
КС-89.Х/ХХ
89
КС-114.Х/ХХ
114
КС-140.Х/ХХ
140
КС-146.Х/ХХ
146
Структура условного наименования спускных клапанов:
ХХ - ХХХ . Х
/ Х Х
Тип клапана:
КС - клапан спускной
Диаметр НКТ, мм (48, 60, 73, 89, 114, 140, 146)
Тип присоединительной резьбы:
- 0 - резьба трубы гладкой и муфты к ней по ГОСТ 633-80
- 1 - резьба трубы с высаженными наружу концами и муфты к ней по ГОСТ 633-80
- 2 - резьба трубы с короткой треугольной резьбой и муфты к ней по ГОСТ 632-80
- 3 - резьба трубы с удлиненной треугольной резьбой и муфты к ней по ГОСТ 632-80
Модификация:
- 0 - износостойкая в коррозионно-стойком исполнении;
- 1 - износостойкая с повышенной коррозионной стойкостью;
Конструкция:
- 0 - штуцер спускной нержавеющий, с проточкой под слом 13 мм
- 1 - штуцер спускной латунный, с проточкой под слом 12,8 мм
- 2 - штуцер спускной латунный, с проточкой под слом 13 мм
124
КАТАЛОГ ПРОДУКЦИИ
Системы поддержания пластового давления
Системы поддержания пластового
давления
БЛОЧНЫЕ НАСОСНЫЕ СТАНЦИИ
УСТАНОВКИ ДЛЯ ЗАКАЧКИ ВОДЫ В ПЛАСТ
ПЕРЕВЕРНУТОГО ТИПА (УЭЦНПТ)
Системы поддержания пластового давления
Оборудование для ППД производства Новомет включает:
Область применения:
Погружная установка с насосом-перевёртышем: серийное
Система поддержания пласто-
оборудование 5, 5А, 6, 7А и 8 габаритов позволяет снизить за-
траты на высоконапорные коммуникации, что повышает на-
вого давления
дежность, экологическую безопасность и уменьшает убытки от
Повышение давления за-
порыва водовода.
качки непосредственно на
Шурфовое исполнение: Глухой шурф глубиной 30-50 метров,
серийная погружная установка и скважинная арматура высокого
кустовой площадке
давления.
Реализация утилизации по-
Блочные насосные станции на основе горизонтальных уста-
путного газа в пласт.
новок с наземным электродвигателем (БНС) или с погружным
электродвигателем (БНСП) - блочная мобильная конструкция
позволяет в короткие сроки устанавливать установки для повы-
шения давления непосредственно на скважине.
Особенности и
Новые возможности - одновременный подъём на поверхность и
преимущества:
закачка в нижележащий пласт с помощью установки двухсторонне-
го действия.
Модульная конструкция,
быстровозводимая на место-
рождении с возможностью

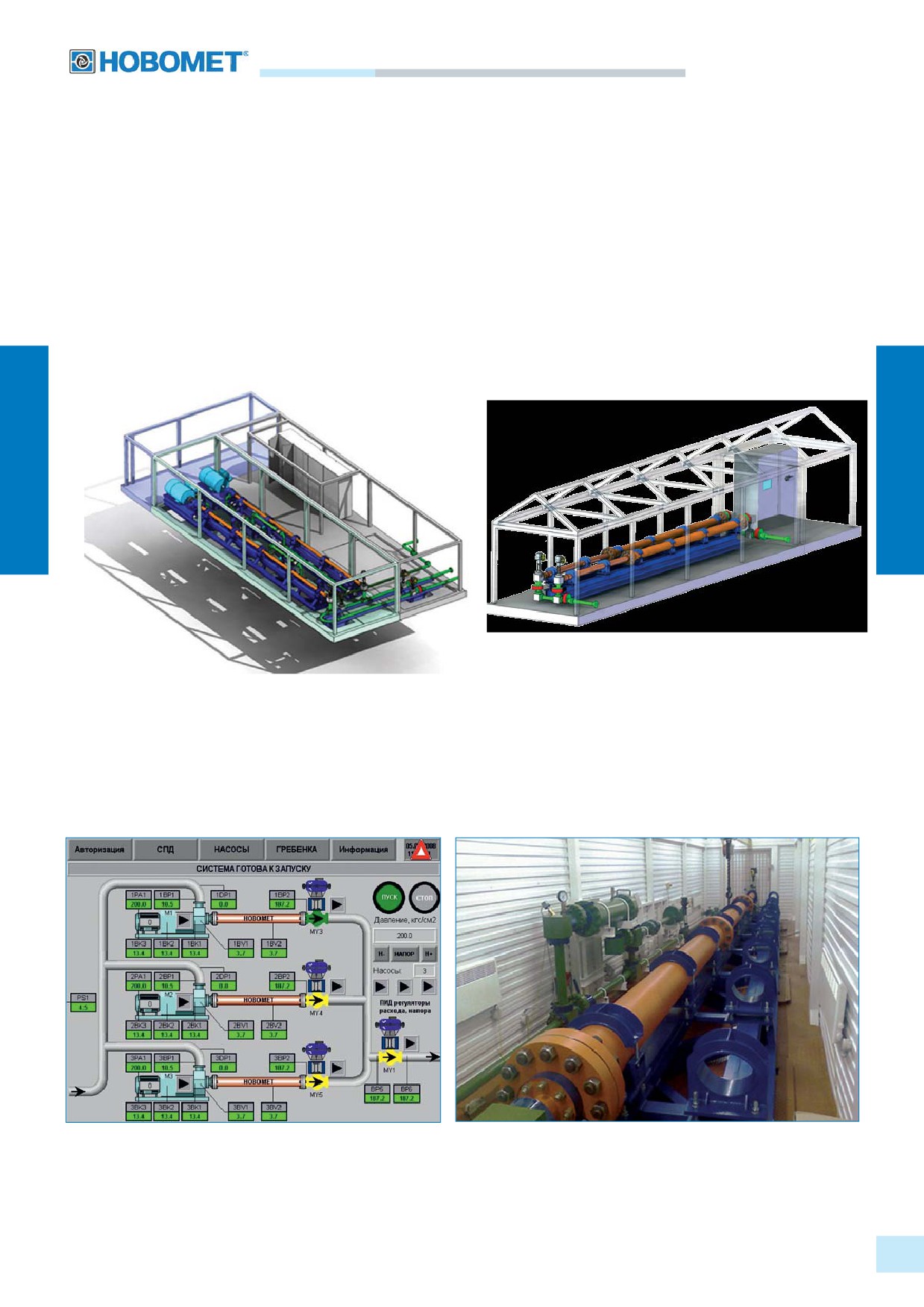

Блочные насосные станции
последующего разбора и
перемещения оборудования
Новомет выпускает Блочные насосные станции на основе гори-
зонтальных установок с наземным электродвигателем (БНС) или с
на другое место.
погружным электродвигателем (БНСП). Для реализации утилизации
Короткие сроки монтажа и
попутного нефтяного газа изготавливаются станции с эжектором
ПНР (до 14 суток).
для водогазового воздействия.
Работа насоса в точке макси-
В состав блочной насосной станции входят:
мального КПД за счет при-
Блок-бокс;
менения частотного регули-
Насосная установка (или несколько насосных установок);
рования.
Система повышения давления (станция повышения давления);
Высокая фактическая нара-
Запорно-регулирующая арматура;
ботка насосов.
Станция управления
Длительные периоды между
Контрольно-измерительная аппаратура;
ППР.
Система фильтрации;
Современная система авто-
Система отопления, освещения и вентиляции;
матизации технологического
Система удаленного мониторинга;
процесса.
Система грузоподъемных механизмов;
Каждая станция (установка)
Система пожарной сигнализации и автоматического пожароту-
шения;
проходит сборку и полноцен-
Система охранной сигнализации;
ные комплексные испытания
на испытательном
Система контроля загазованности.
- полигоне завода-изготови-
Станции ППД имеют номинальную подачу от 15 до 6300 м3/сут, до-
теля и только после этого
ставляются на место в собранном виде. При необходимости увели-
чения подачи возможно установить несколько насосных агрегатов
- переводится в транспорт-
параллельно. Станция оснащена линией байпас. Все компоненты
ное положение и отгружа-
установки легкодоступны для обслуживания и замены на месте.
ется заказчику
Производится монтаж и пусконаладочные работы.
126
Системы поддержания пластового давления
При открытом исполнении насосный агрегат защищен антивандальным кожухом. Станция управле-
ния размещается в блок-боксе или на открытом воздухе.
Автоматизированная система управления Выполняет следующие функции:
пуск и остановка электродвигателей в штатном режиме
регулирование частоты вращения электродвигателя насоса
контроль параметров при работе насосных установок
аварийный останов при нарушении работы агрегатов
архивирование и хранение данных
передача информации на пульт диспетчера
БНС на основе установок
БНС на основе установок
с наземным электродвигателем
с погружным электродвигателем
Давление на выходе от 0,2 до 1,6 МПа
Давление на выходе до 21 МПа
Сенсорная панель контроллера
Программное обеспечение выполняется под индивидуальные требования заказчика. Удобный и инту-
итивно понятный интерфейс позволяет оператору без длительного обучения, немедленно приступить
к эксплуатации станции.
127
Системы поддержания пластового давления

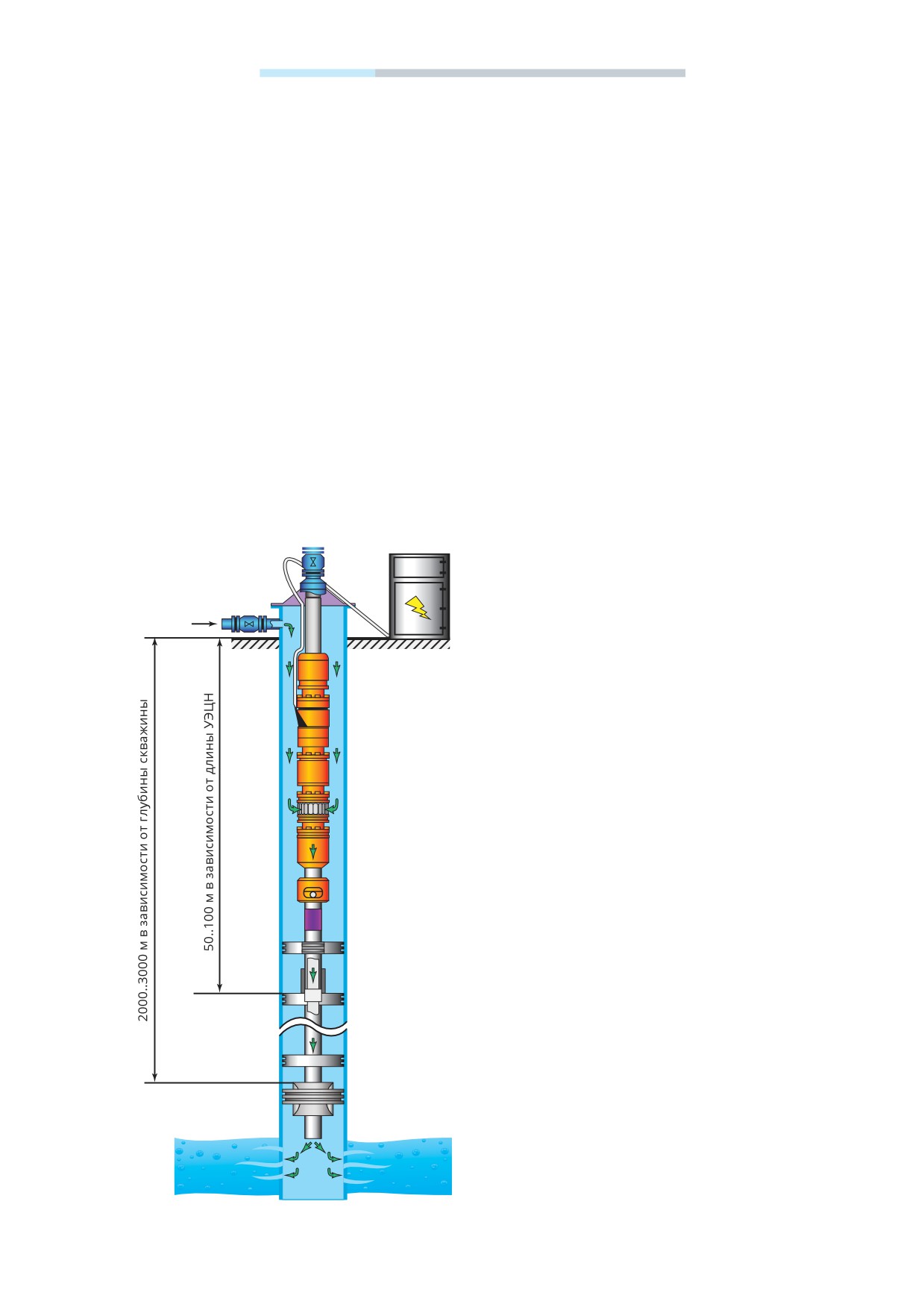

Установки перевернутого типа (УЭЦНПТ)
Область применения:
Установки перевернутого типа предназначены для индивидуаль-
Насосные установки пред-
ной закачки жидкости в нагнетательные скважины. Установки
назначены для закачки в
выполняются на базе серийного оборудования компании «Ново-
пласт пресных, пластовых и
мет», что существенно уменьшает срок изготовления и увеличива-
ет качество сервисного обслуживания. Индивидуальная закачка в
сточных нефтепромысловых
скважины позволяет снизить затраты на высоконапорные комму-
вод с целью поддержания
никации, что повышает надежность, экологическую безопасность и
пластового давления
уменьшает убытки от порыва водовода.
В состав установок входят системы погружной телеметрии, по-
зволяющие контролировать параметры работы оборудования и
Особенности и
режима закачки.
преимущества:
Широкий спектр возможных исполнений компоновок позволяет
Повышение экологической
решать любые задачи заказчика: внутрискважинная перекачка,
безопасности, уменьшение
одновременная добыча и водоподъем и т.д.
аварийности на трубопрово-
Типоразмеры установок от 2А до 9 габарита с подачей от 15 до 6300
дах за счет понижения в них
м3/сут.
давления
Снижение капитальных затрат
СУ
на строительство БКНС и вы-
соконапорных коммуникаций
Рвх
Использование серийного
наземного оборудования для
Гидрозащита
контроля ЭЦН
Повышение оперативности
Электродвигатель
контроля и управления режи-
мом закачки.
Гидрозащита
Входной модуль
Насос перевернутого
типа
Обратный клапан
Расходомер
Якорь
Узел стыковки
Якорь
Центратор
Пакер
128
Системы поддержания пластового давления

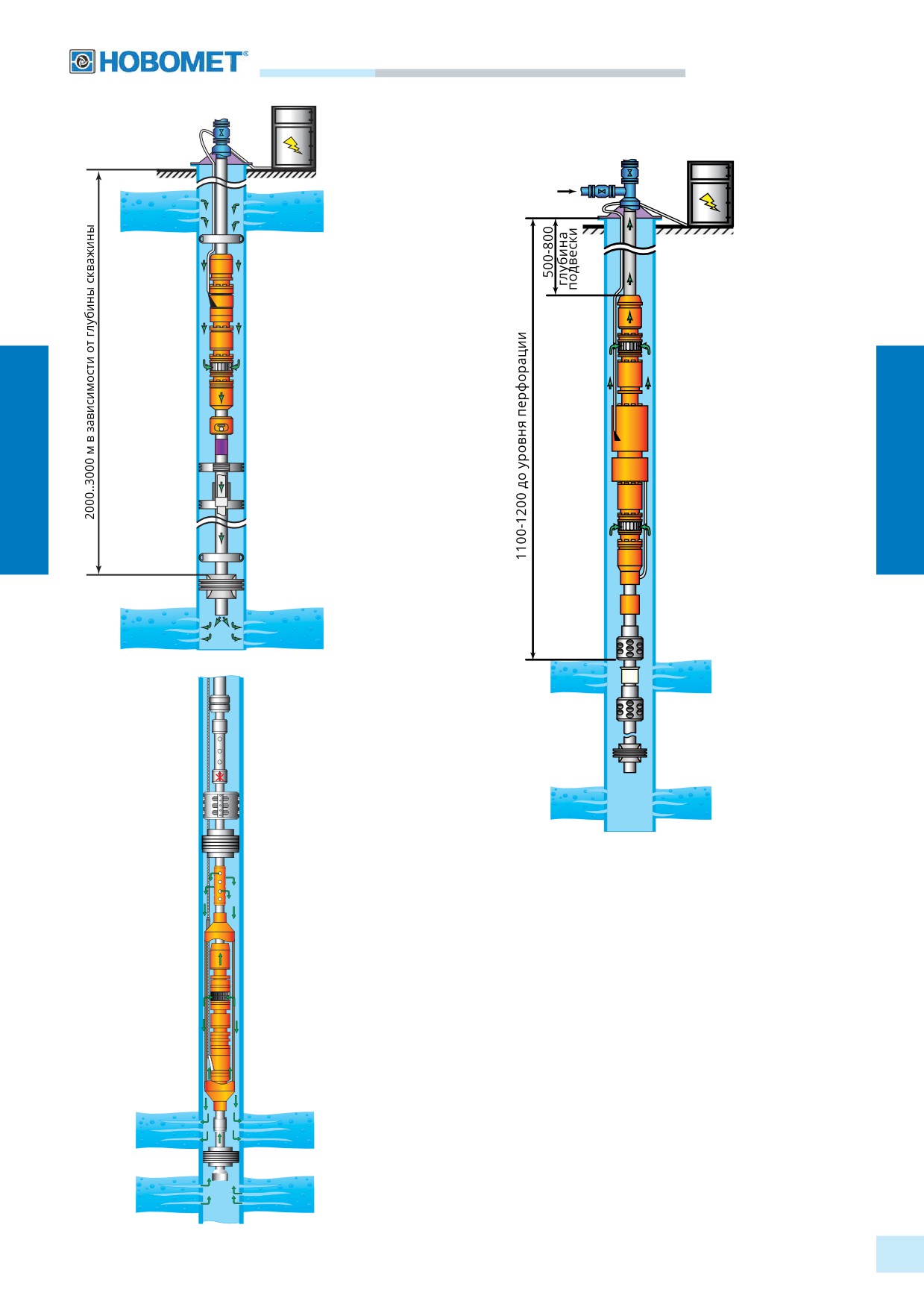

Одновременные подъем на поверхность
СУ
и закачка в низлежащий пласт
СУ
Рвх
Центратор
Гидрозащита
Электродвигатель
Гидрозащита
Насос
Входной модуль
Насос перевернутого
типа
ПЭД с двухсторонним
Обратный клапан
выходом вала
Расходомер
Якорь
Узел стыковки
Якорь
Насос перевернутого типа
Центратор
Пакер
Эксплуатационная
Колонна НКТ 73 мм
Пласт добычи
колонна ∅ 146 мм
Узел аварийного
разъединения
Патрубок перфорированный
(для заполнения колонны НКТ)
Патрубок с затвором
Якорь гидравлический
Пласт закачки
Пакер с проходом кабеля
Выкидной узел
Пенетратор
(кабельный
Герметичный кожух
герметизатор)
(наружный диаметр 121 мм)
УВНН3-40-850
Пласт закачки
Инструмент посадочный
Пакер
Воронка-центратор
Пласт обводненный
(добывающий)
129
Стендовое оборудование
Стендовое оборудование
Стенд приемо-сдаточных испытаний ПЭД в режиме холостого хода
Стенд приёмо-сдаточных и периодических испытаний ПЭД с нагрузкой до 160 квт
(200 кВт*)
Стенд испытания гидрозащит
Горизонтальный стенд испытаний насосных секций
Горизонтальный стенд испытания и консервации насосных секций
Стенд определения тока утечки кабельных удлинителей и кабельных линий
Стенд испытания ступеней погружных ентробежных электронасосов
Стенд испытания погружных блоков телеметрии
Стенд проливочный
Стенд вакуумного заполнения маслом ПЭД
Шкаф токовой сушки статоров
Стенд для испытания газосепараторов
Стенд для разборки секций ПЭД
Стенд вакуумной сушки статора ПЭД
Стенд для сборки секций ПЭД
Стенд мойки статоров ПЭД
Стенд механизированной мойки статоров ПЭД
Стенд мойки валов ПЭД
Стенд консервации УЭЦН
Стенд внутренней мойки УЭЦН
Стенд наружной мойки щелевого типа
Стенд сборки насосных секций
Стапель сборки-разборки ЭЦН
Транспортёр
Пресс для шихтовки ПЭД на 1000 кн
Склад-штабеллер
Стеллаж для хранения валов
Стеллаж для хранения труб
Стеллаж-накопитель
Стеллаж для хранения гидрозащит
Стеллаж для хранения газосепараторов
Стеллаж для хранения ПЭД и ЭЦН
Стеллаж для вертикального хранения бухт кабеля
131
Стендовое оборудование
Приложение Д:
Каталог стендов
132
содержание .. 10 11 12 13 ..
