Шлюмберже. КАТАЛОГ ПОГРУЖНОГО ОБОРУДОВАНИЯ УЭЦН TPS-LINE (2015 год) - часть 1
Содержание
Общие сведения
3
Насос ЭЦНМТ 5-25DP
5
Насос ЭЦНМТ 5-50DP
8
Насос ЭЦНМТ 5-60DP
11
Насос ЭЦНМТ 5-80DP
14
Насос ЭЦНМТ 5-125DP
17
Насос ЭЦНМТ 5А-60
20
Насос ЭЦНМТ 5А-60DP
23
Насос ЭЦНМТ 5А-80DP
26
Насос ЭЦНМТ 5А-100DP
29
Насос ЭЦНМТ 5А-125DP
32
Насос ЭЦНМТ 5А-160DP
35
Насос ЭЦНМТ 5А-200
38
Насос ЭЦНМТ 5А-200DP
41
Насос ЭЦНМТ 5А-250
44
Насос ЭЦНМТ 5А-250DP
47
Насос ЭЦНМТ 5А-320
50
Насос ЭЦНМТ 5А-320DP
53
Насос ЭЦНМТ 5А-360
56
Насос ЭЦНМТ 5А-360DP
59
Насос ЭЦНМТ 5А-400
62
Насос ЭЦНМТ 5А-400DP
65
Насос ЭЦНМТ 5А-500DP
68
Насос ЭЦНМТ 5А-700CR
71
Погружные электродвигатели ПЭДМТ
74
Погружные электродвигатели ПЭДМТ 103
75
Погружные электродвигатели (Н) ПЭДМТ 117
76
Вентильные погружные электродвигатели ВПЭДМТ 117
78
Погружные электродвигатели ПЭДМТ 130
79
Гидрозащиты ГЗМТ
80
Газосепараторы ГСМТ 5А
82
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
2
Погружное оборудование УЭЦН TPS-Line
Оборудование УЭЦН TPS-Line разработано специально для Российского рынка, для эффек-
тивной работы в скважинах с повышенным содержанием механических примесей.
УЭЦН TPS-Line - это сочетание западных технологий и проверенных решений Schlumberger
REDA с традиционными для Российского рынка стандартами производства на оборудова-
ние УЭЦН, удовлетворяющее техническим требованиям Российских нефтяных компаний.
УЭЦН TPS-Line - это унификация и взаимозаменяемость оборудования с узлами и ком-
понентами отечественных производителей УЭЦН, а также совместимость с Российскими
системами телеметрии.
Производство оборудования TPS-Line в России в производственном центре «Тюменские
насосы Шлюмберже» позволяет оперативно решать вопросы по технической под-
держке при эксплуатации и ремонте, а также способствует сокращению сроков
поставок комплектующих.
Установки погружные электроцентробежные модульные УЭЦН, предназначенные
для откачки пластовой жидкости из нефтяных скважин. Диапазон номинальных подач
от 20 до 900 м3/сут.
Параметр
Значение
Тип пластовой жидкости
смесь нефти, попутной воды и нефтяного газа
Плотность пластовой жидкости, кг/м3
700-1400
Максимальная кинематическая вязкость однофазной
1
жидкости, при которой обеспечивается работа насоса
без изменения напора и КПД, мм2/с
Температура пластовой жидкости, °С, не более
120 - стандартное исполнение,
150 - термостойкое
Массовая концентрация твердых частиц, г/л,
0,5
не более
Микротвердость частиц, баллов по шкале Мооса,
7
не более
Водородный показатель попутной воды, pH
5-8.5
Содержание H2S, г/л, не более
1.25
Содержание CO2, г/л, не более
1.15
Содержание Cl, г/л, не более
20
Содержание HCO3, г/л, не более
1
Содержание Ca2+, г/л, не более
2
Содержание попутной воды, % не более
99
Содержание попутного газа на входе в насос, до
15% для радиального типа ступеней
25% для радиально-осевого типа ступеней
Характеристика пластовой жидкости
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
3
Электроцентробежные погружные насосы TPS-Line ЭЦНМТ 5А
Габарит
Внешний
Тип ступени
Геометрия ступени Исполнение
Рабочий диапазон
диаметр, мм
ступени
(50Гц, м3/сут)
5
92
MT 5-25
Радиальный тип
Плавающий тип
18-33
MT 5-50DP
Радиальный тип
Плавающий тип
36-64
MT 5-60DP
Радиальный тип
Плавающий тип
45-78
MT 5-80DP
Радиальный тип
Плавающий тип
60-108
MT 5-125DP
Радиальный тип
Плавающий тип
93-155
5A
103
MT 5A-60
Радиальный тип
Плавающий тип
50-85
MT 5A-60DP
Радиальный тип
Плавающий тип
47-82
MT 5A-80DP
Радиальный тип
Плавающий тип
52-112
MT 5A-100DP
Радиальный тип
Плавающий тип
63-117
MT 5A-125DP
Радиальный тип
Плавающий тип
96-165
MT 5A-160DP
Радиальный тип
Плавающий тип
100-220
MT 5A-200
Радиальный тип
Плавающий тип
140-260
MT 5A-200DP
Радиальный тип
Плавающий тип
160-260
MT 5A-250
Радиальный тип
Плавающий тип
170-320
MT 5A-250DP
Радиальный тип
Плавающий тип
170-300
MT 5A-320
Радиально-осевой тип Плавающий тип
250-500
MT 5A-320DP
Радиально-осевой тип Плавающий тип
225-400
MT 5A-360
Радиально-осевой тип Плавающий тип
250-500
MT 5A-360DP
Радиально-осевой тип Плавающий тип
250-445
MT 5A-400
Радиально-осевой тип Плавающий тип
250-500
MT 5A-400DP
Радиально-осевой тип Плавающий тип
300-520
MT 5A-500DP
Радиально-осевой тип Плавающий тип
370-730
MT 5A-700CR
Радиально-осевой тип Компрессионный тип 570-940

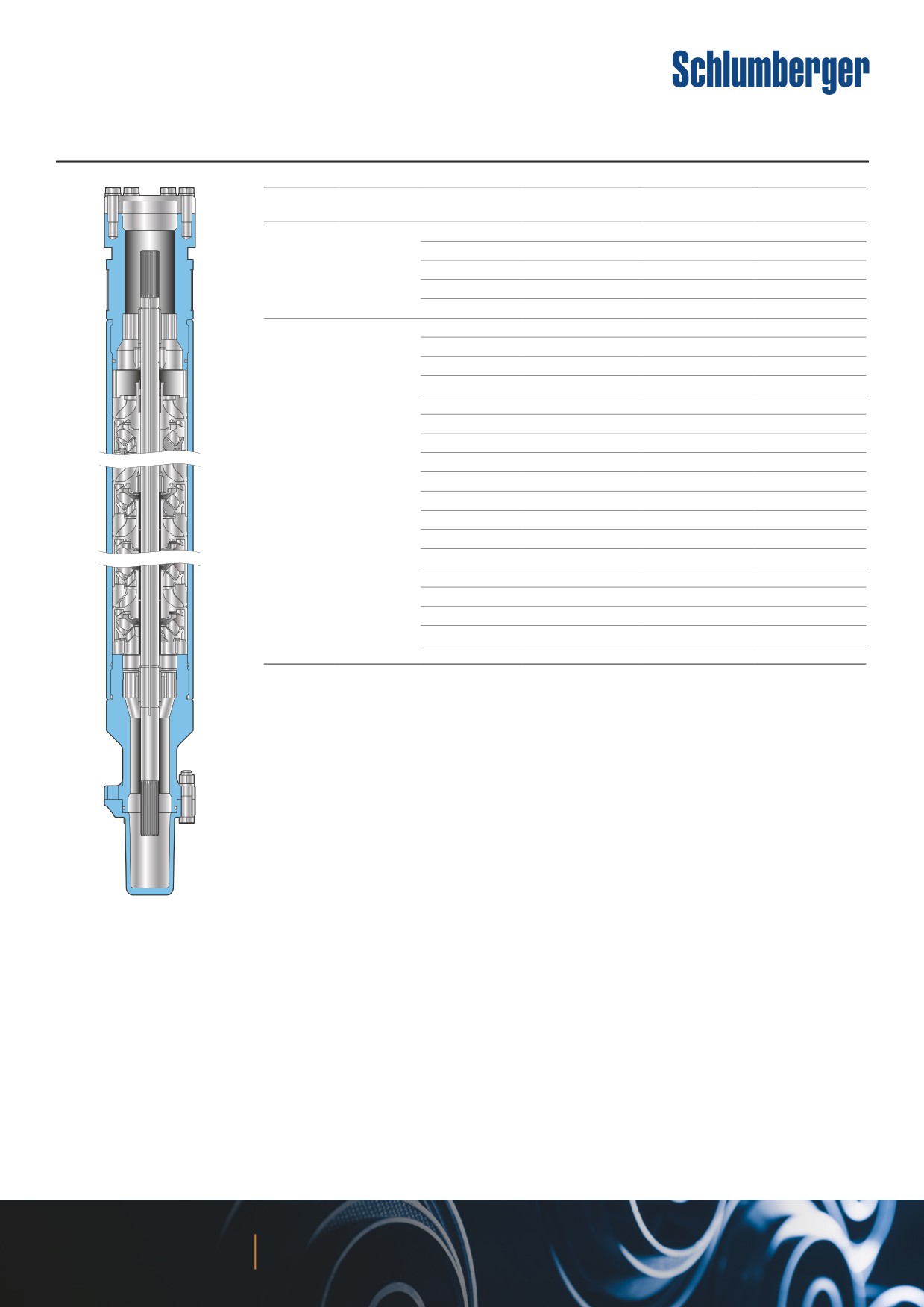

TPS-Line pump.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
4
Насос TPS-Line ЭЦНМТ 5-25DP
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5 (92мм)
110
131
3.5
5 (92мм)
127
154
4
5 (92мм)
144
177
4.5
5 (92мм)
161
200
5
5 (92мм)
178
223
5.5
5 (92мм)
195
246
6
5 (92мм)
213
269
* Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
262
1284
2
3+3.5
285
1397
1
1
3+4
308
1509
2
3.5+4
331
1622
1
1
4+4
354
1735
2
4+4.5
377
1847
1
1
4+5
400
1960
2
4.5+5
423
2073
1
1
5+5
446
2185
2
5+5.5
469
2298
1
1
5+6
492
2411
2
5.5+6
515
2524
1
1
6+6
538
2636
2
4+4+4.5
554
2715
2
1
4+4+5
577
2827
2
1
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
5
Насос TPS-LINE ЭЦНМТ 5-25DP
Рекомендуемый рабочий диапазон
18-33 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
92 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса 408 атм
Минимальный вн. диаметр
121 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system

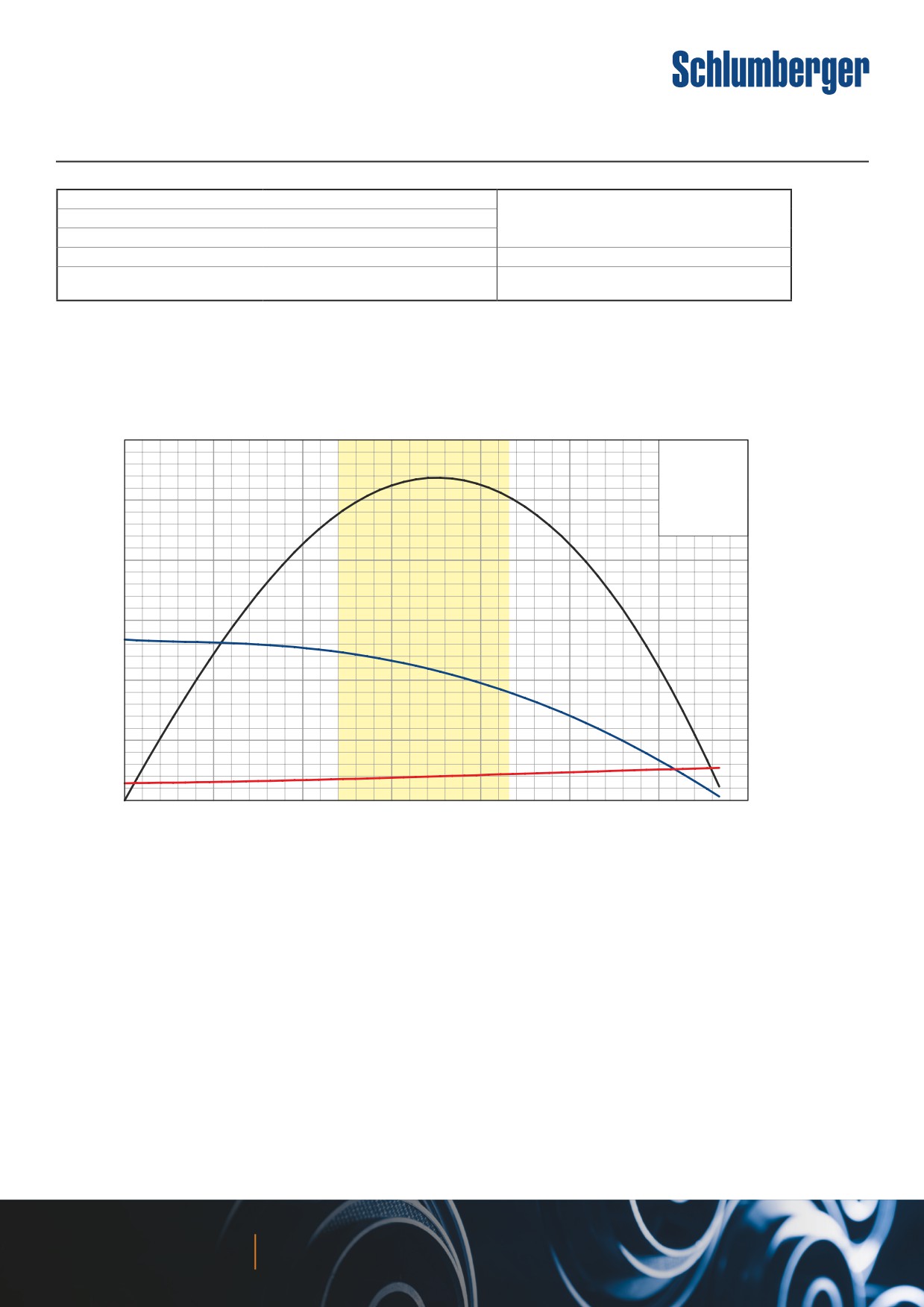

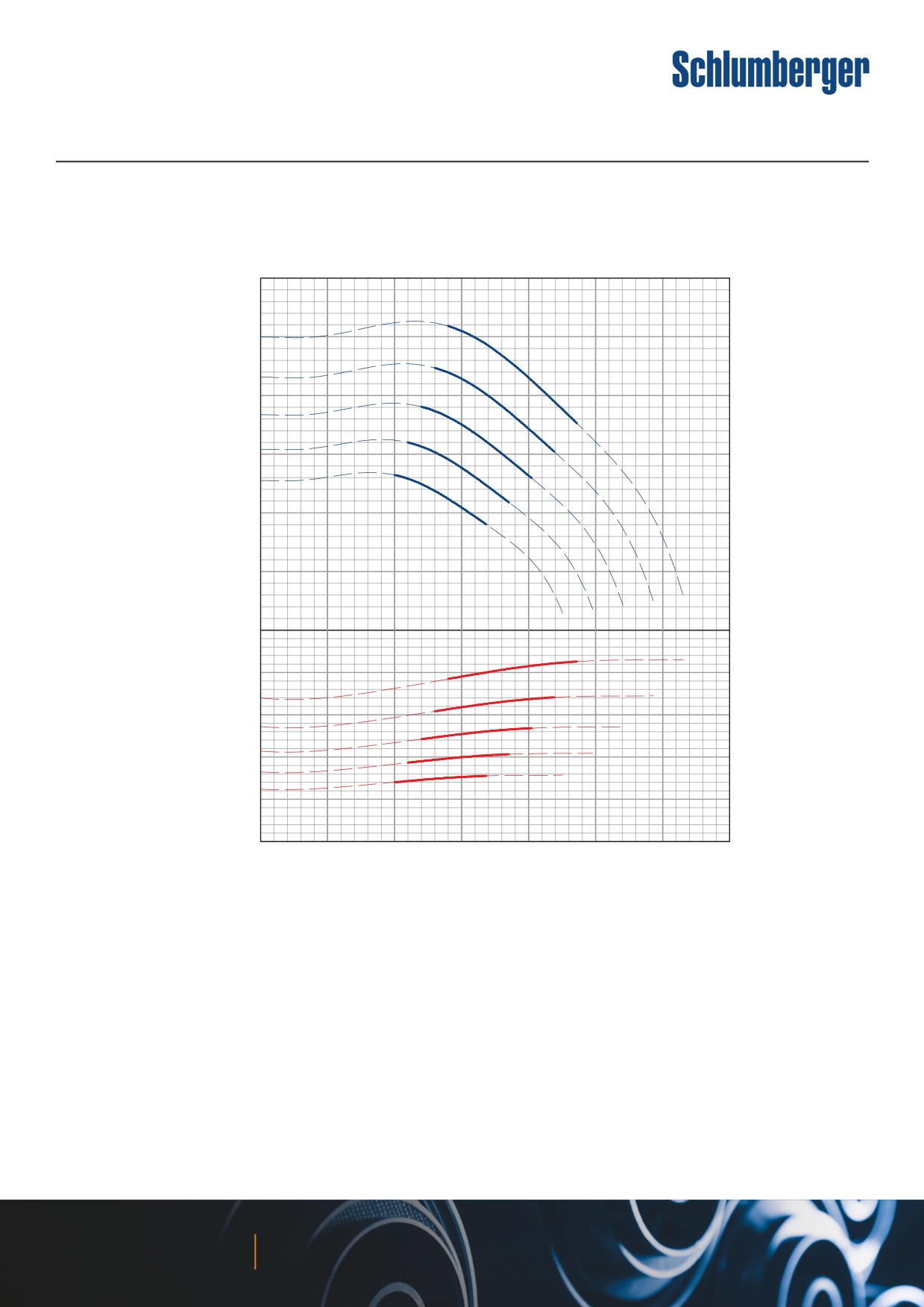

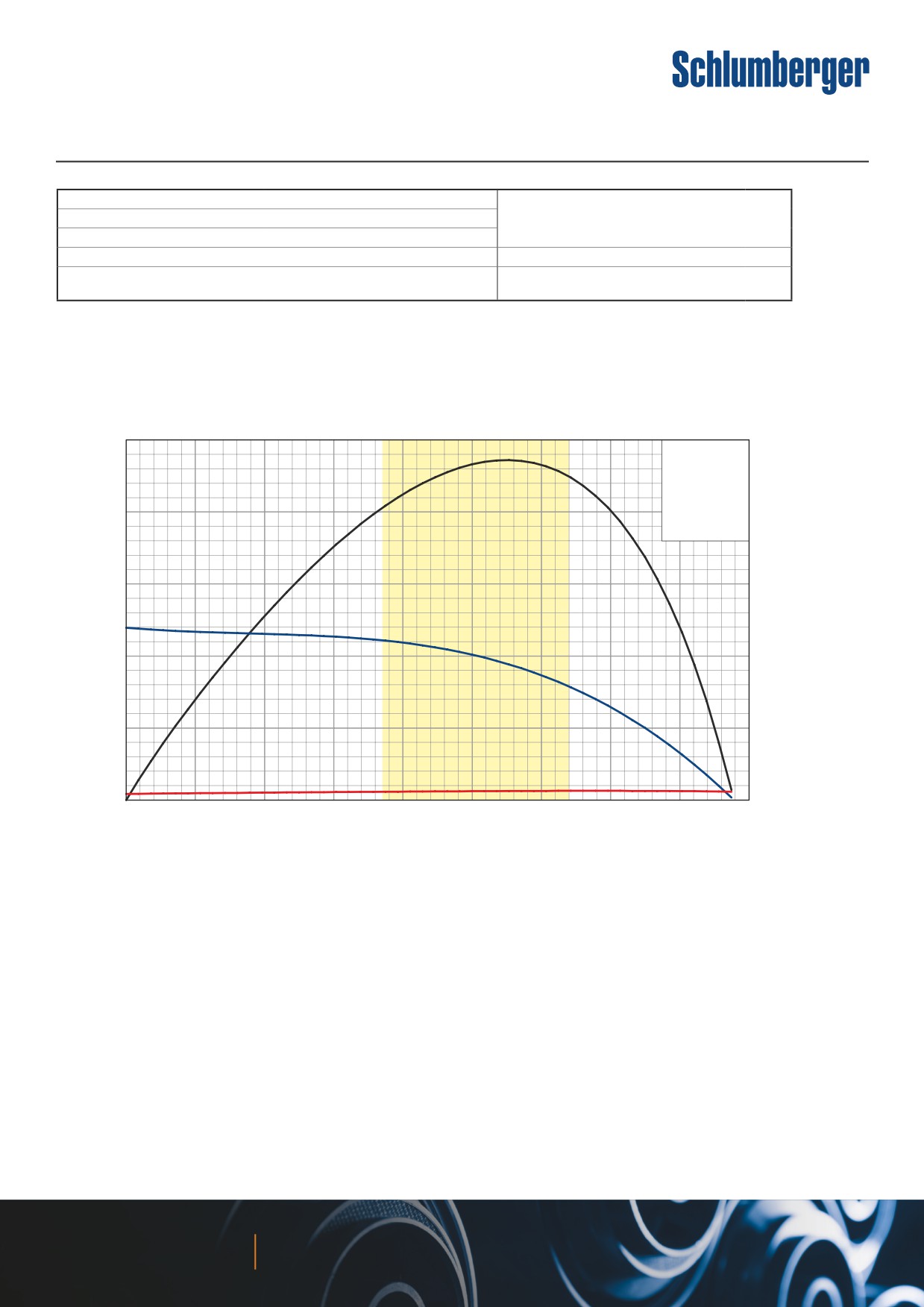

Характеристика насоса
MT5-25DP
362 Cерия * - 1 Ступень (ни) - 2917 Об/мин - 50 Гц
Удельный вес жидкости
1.00
Напор, м
Макс. КПД
кВт Мощность,
Q = 26
КПД
H
= 4.83
P
= 0.04
E = 34.62
10.00
2.00
40%
7.50
1.50
30%
5.00
1.00
20%
2.50
0.50
10%
0
5
10
15
20
25
30
35
40
45
50
55
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
6
Насос TPS-LINE ЭЦНМТ 5-25DP
REDA production system
Характеристика насоса
MT5-25DP
362 Серия * - 1 Ступень (ни)
Удельный вес жидкости
1.00
Напор, м
12.50
70 Гц
65 Гц
10.00
60 Гц
7.50
55 Гц
50 Гц
5.00
2.50
кВт
0.20
0.15
70 Гц
65 Гц
0.10
60 Гц
55 Гц
50 Гц
0.05
0
10
20
30
40
50
60
70
Напор, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
7
Насос TPS-Line ЭЦНМТ 5-50DP
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5 (92 мм)
110
122
3.5
5 (92 мм)
127
143
4
5 (92 мм)
144
164
4.5
5 (92 мм)
162
186
5
5 (92 мм)
178
207
5.5
5 (92 мм)
196
229
6
5 (92 мм)
213
250
* Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
244
1244
2
3+4
287
1464
1
1
4+4
330
1683
2
4+5
373
1902
1
1
5+5
416
2122
2
5+6
458
2336
1
1
6+6
500
2550
2
4+4+5
538
2744
2
1
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
8
Насос TPS-Line ЭЦНМТ 5-50DP
Рекомендуемый рабочий диапазон
36-64 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
92 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса
408 атм
Минимальный вн. диаметр
121 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system

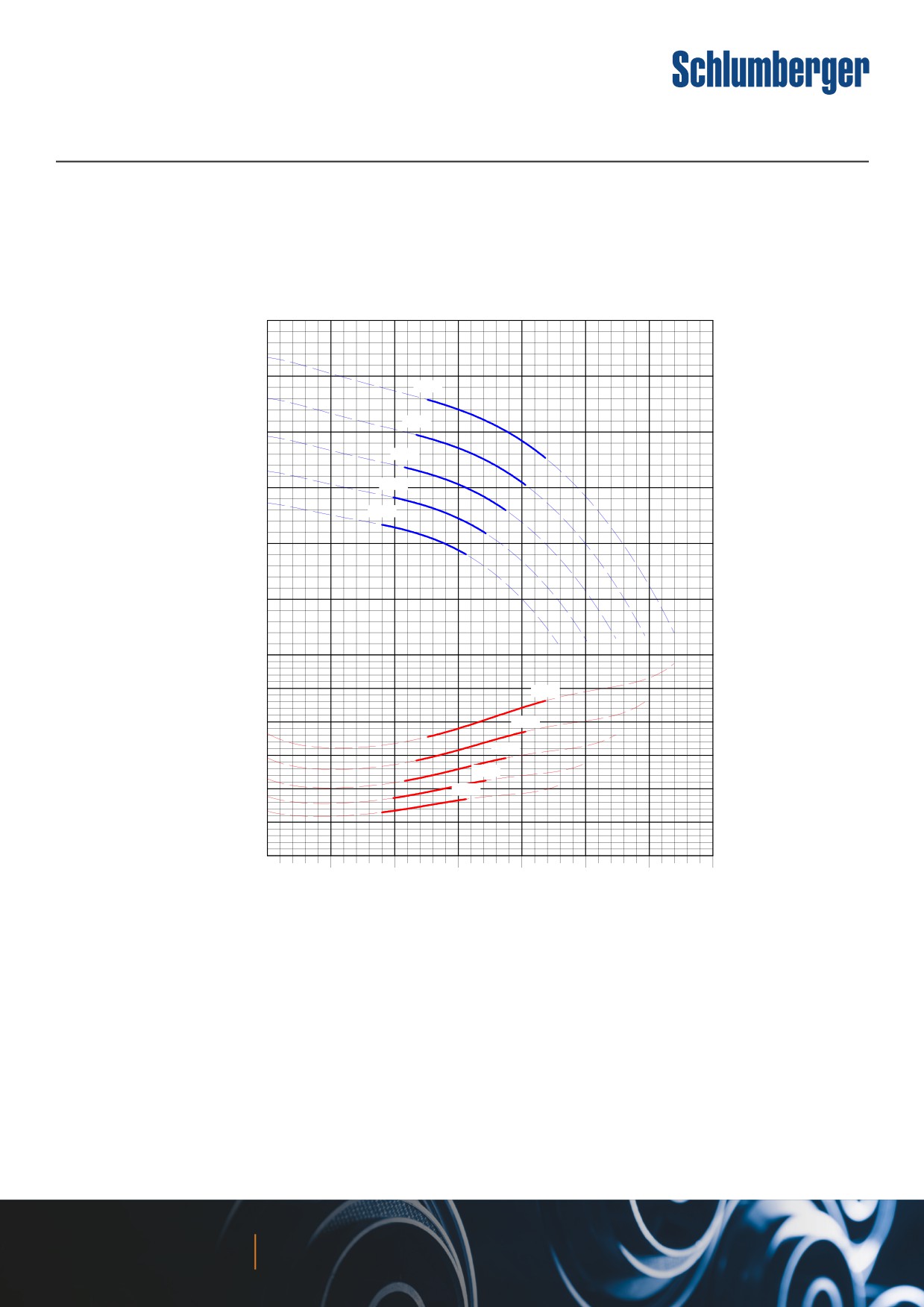

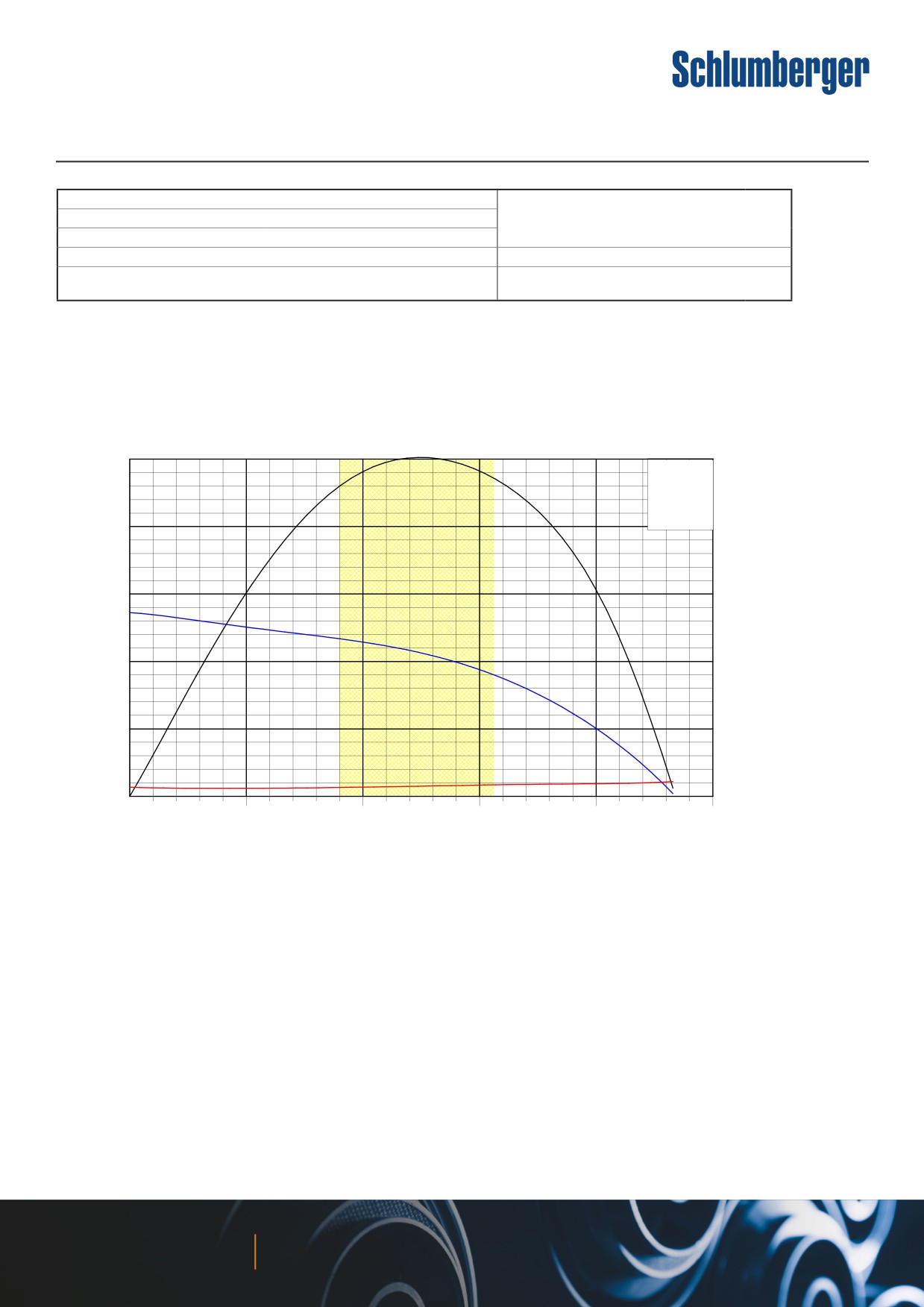

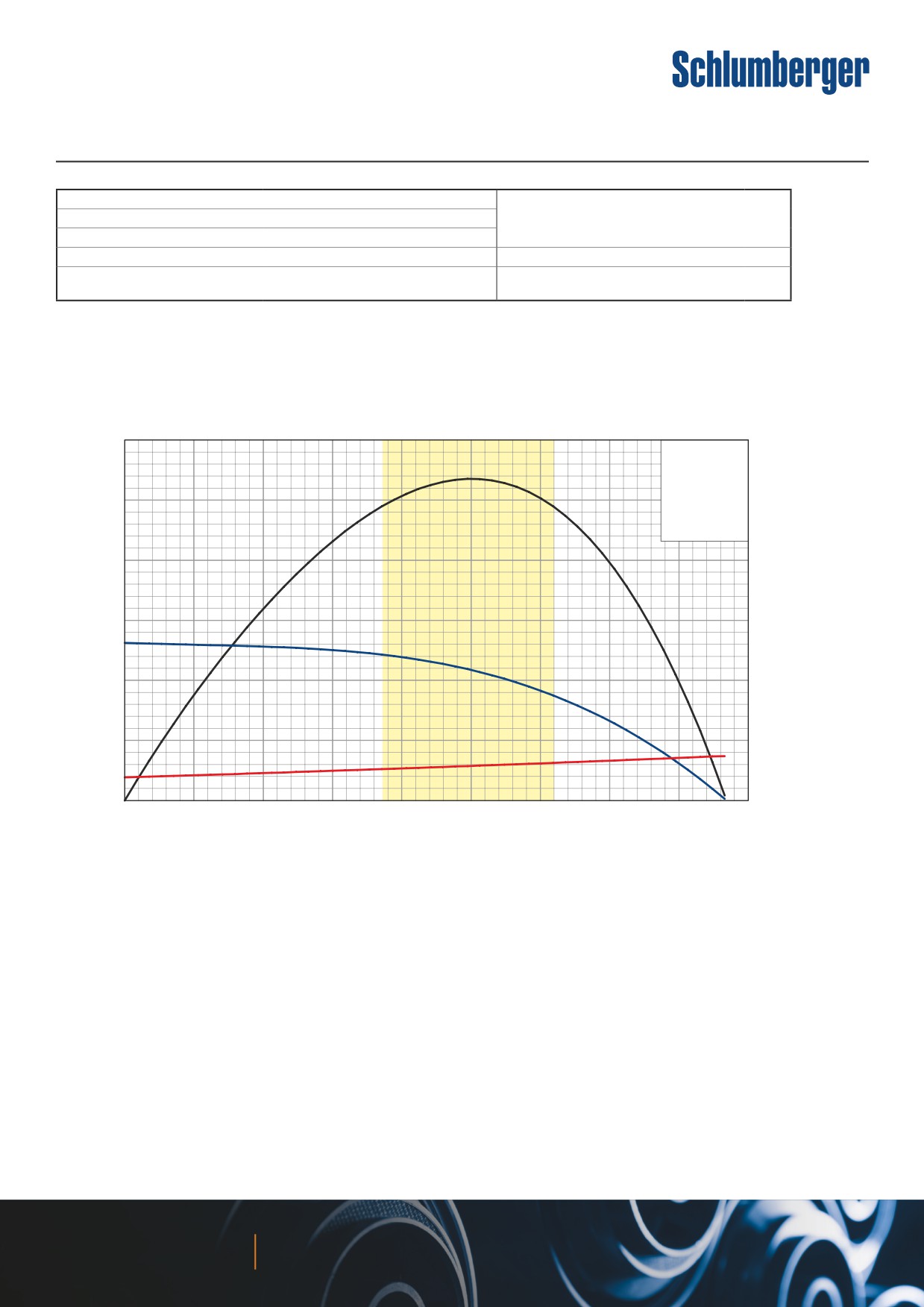

Характеристика насоса
MT5-50DP
362 Серия*—1 Ступень (ни)—2,917 Об/мин—50 Гц
Удельный вес жидкости 1.00
Напор, м
Макс. КПД
кВт Мощность,
Q = 55
КПД
H = 4.73
10.00
P = 0.06
2.00
40%
E = 47.22
7.50
1.50
30%
5.00
1.00
20%
2.50
0.50
10%
0
10
20
30
40
50
60
70
80
90
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
9
Насос TPS-Line ЭЦНМТ 5-50DP
REDA production system
Характеристика насоса
MT5-50DP
362 Серия*—1 Ступень (ни)
Удельный вес жидкости 1.00
Напор, м
70
10.00
65
60
7.50
55
50
5.00
2.50
Мощность,
кВт
0.20
70
0.15
65
60
0.10
55
50
0.05
0
25
50
75
100
125
Напор, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
10
Насос TPS-Line ЭЦНМТ 5-60DP
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5 (92 мм)
110
106
3.5
5 (92 мм)
-
-
4
5 (92 мм)
144
143
4.5
5 (92 мм)
-
-
5
5 (92 мм)
178
181
5.5
5 (92 мм)
-
-
6
5 (92 мм)
213
218
* Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
212
1145
2
3+4
249
1345
1
1
4+4
286
1544
2
4+5
324
1750
1
1
5+5
362
1955
2
5+6
399
2155
1
1
6+6
436
2354
2
4+4+5
467
2522
2
1
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
11
Насос TPS-Line ЭЦНМТ 5-60DP
Рекомендуемый рабочий диапазон
45-78 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
92 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса
408 атм
Минимальный вн. диаметр
121 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system

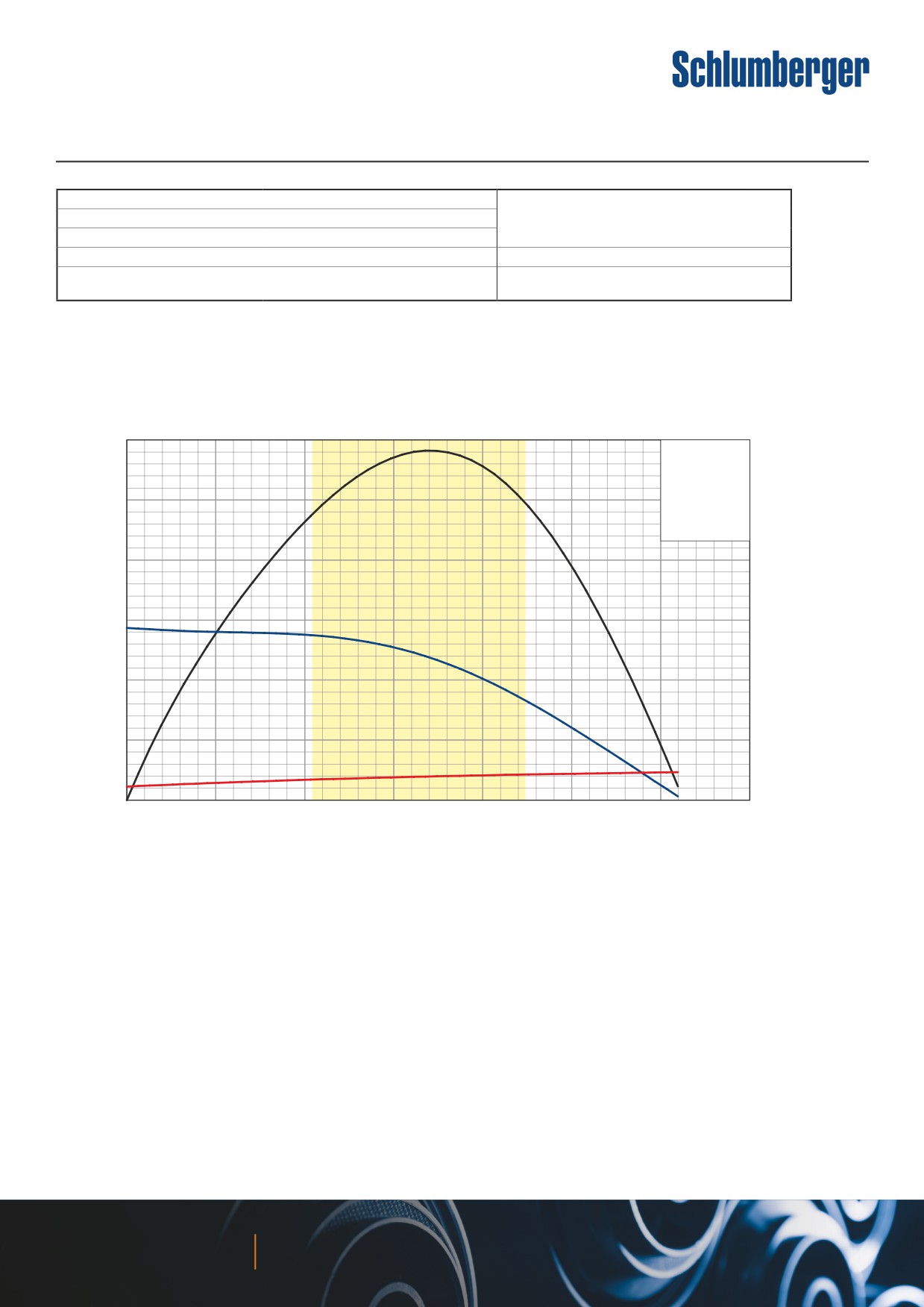

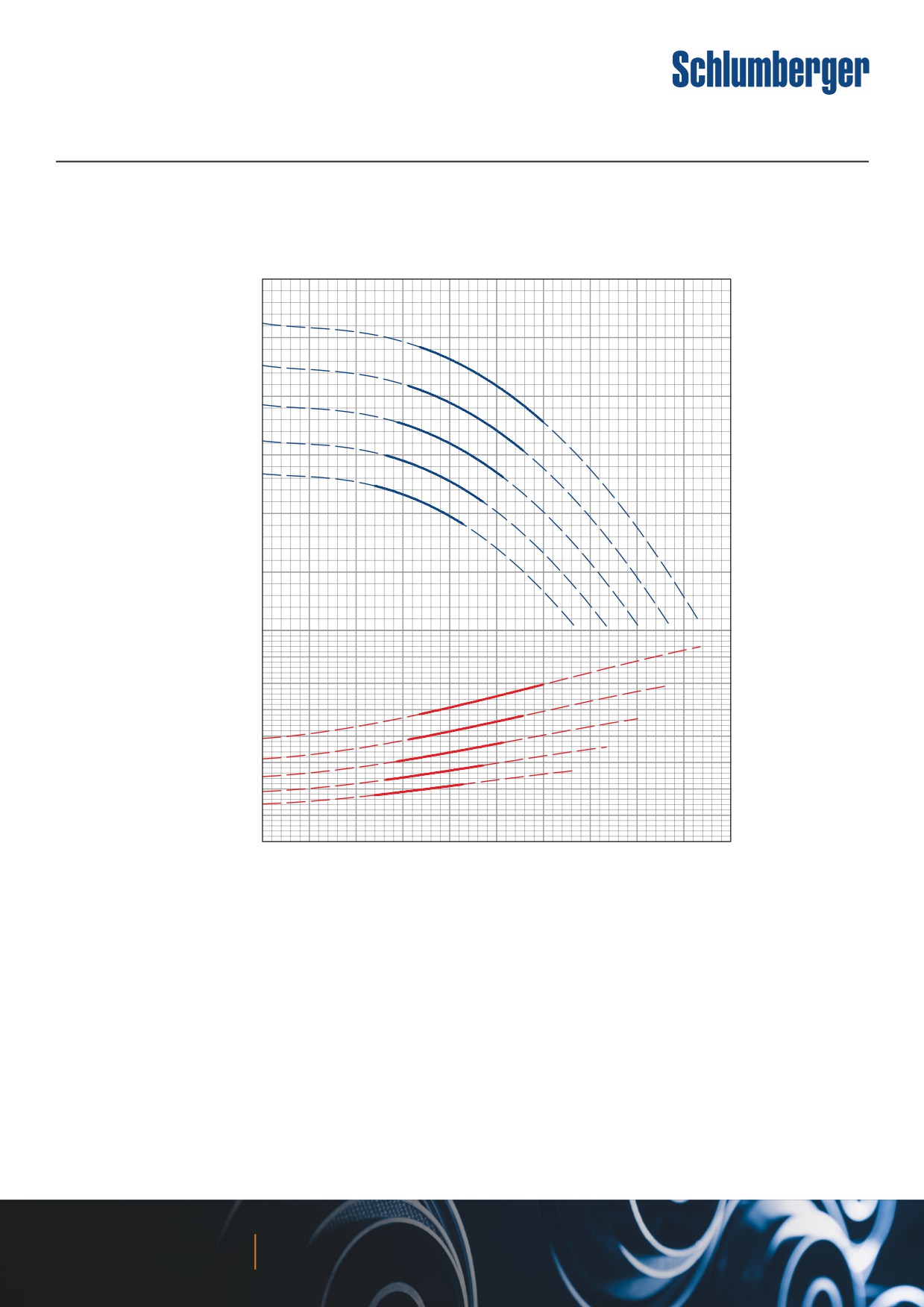

Характеристика насоса
MT5-60DP
362 Серия * - 1 Ступень (ни) - 2917 Об/мин - 50 Гц
Уедльный вес жидкости
1.00
Напор, м
Макс. КПД
кВт Мощность,
Q =
62
КПД
H = 5.32
P = 0.07
E =
50.28
10.00
2.00
40%
7.50
1.50
30%
5.00
1.00
20%
2.50
0.50
10%
0
25
50
75
100
125
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
12
Насос TPS-Line ЭЦНМТ 5-60DP
REDA production system
Характеристика насоса
MT5-60DP
362 Серия * - 1 Ступень (ни)
Удельный вес жидкости
1.00
Напор, м
12.50
70 Гц
65 Гц
10.00
60 Гц
55 Гц
7.50
50 Гц
5.00
2.50
кВт
0.25
70 Гц
0.20
65 Гц
60 Гц
0.15
55 Гц
0.10
50 Гц
0.05
0
25
50
75
100
125
150
175
Напор, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
13
Насос TPS-Line ЭЦНМТ 5-80DP
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5 (92 мм)
110
112
3.5
5 (92 мм)
127
132
4
5 (92 мм)
144
151
4.5
5 (92 мм)
162
171
5
5 (92 мм)
178
191
5.5
5 (92 мм)
196
211
6
5 (92 мм)
213
230
* Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
224
1277
2
3+4
263
1499
1
1
4+4
302
1721
2
4+5
342
1949
1
1
5+5
382
2177
2
5+6
422
2405
1
1
6+6
462
2633
2
4+4+5
493
2810
2
1
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
14
Насос TPS-Line ЭЦНМТ 5-80DP
Рекомендуемый рабочий диапазон
60-108 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
92 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса
408 атм
Минимальный вн. диаметр
121 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system

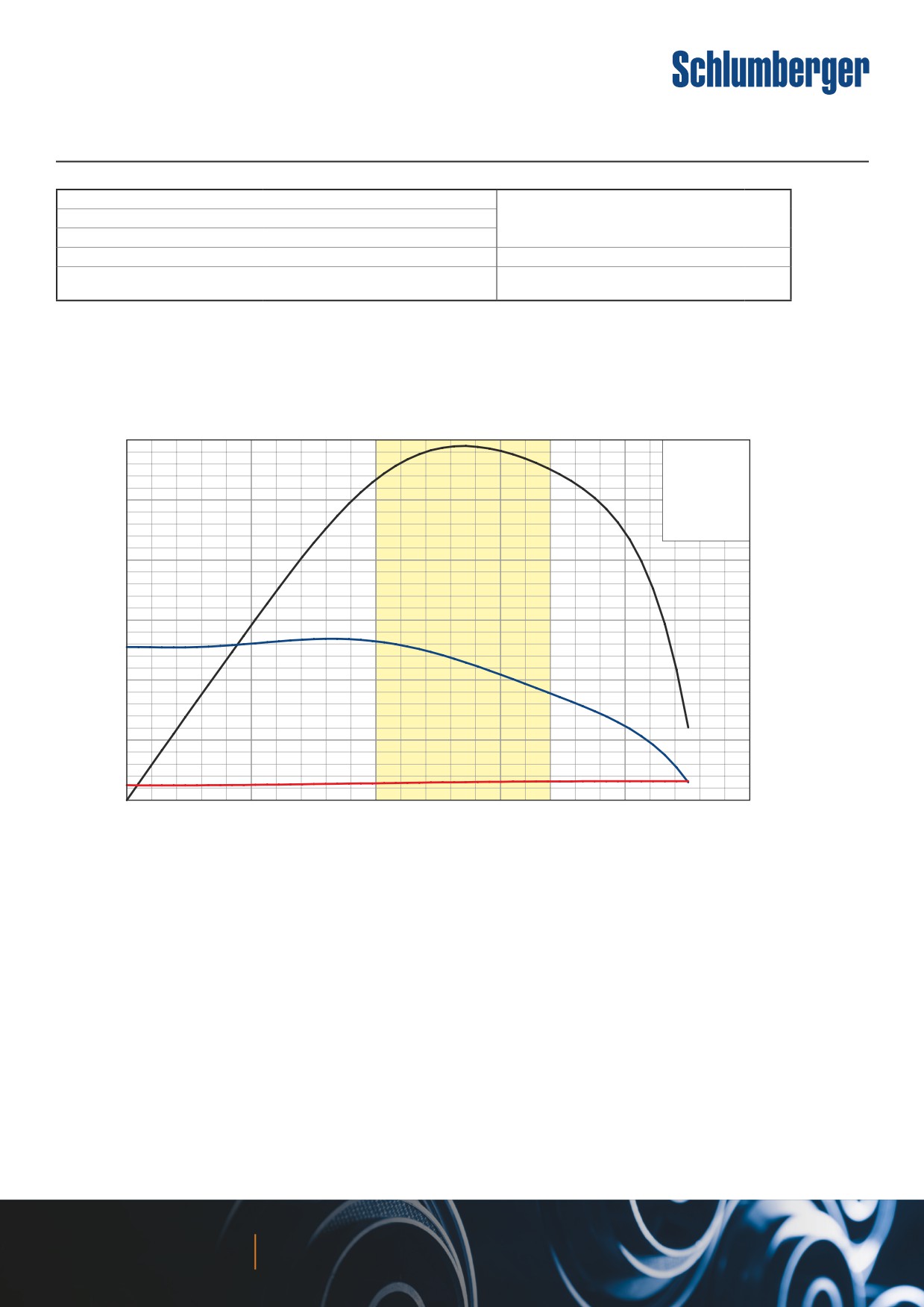

Характеристика насоса
MT5-80DP
362 Серия*—1 Ступень (ни)—2,917 Об/мин—50 Гц
Удельный вес жидкости 1.00
Напор, м
Макс. КПД
кВт
Мощность,
Q = 88
КПД
H = 5.39
12.50
1.25
50%
P = 0.10
E = 53.74
10.00
1.00
40%
7.50
0.75
30%
5.00
0.50
20%
2.50
0.25 10%
0
25
50
75
100
125
150
175
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
15
Насос TPS-Line ЭЦНМТ 5-80DP
REDA production system
Характеристика насоса
MT5-80DP
362 Cерия*—1 Ступень (ни)
Удельный вес жидкости 1.00
Напор, м
12.50
70
Гц
65
Гц
10.00
60 Гц
55 Гц
7.50
50 Гц
5.00
2.50
Мощность,
кВт
0.35
70 Гц
0.30
0.25
65
Гц
0.20
60
Гц
0.15
55
Гц
50 Гц
0.10
0.05
0
25
50
75
100
125
150
175
200
225
250
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
16
Насос TPS-Line ЭЦНМТ 5-125DP
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5 (92 мм)
110
98
3.5
5 (92 мм)
126
115
4
5 (92 мм)
144
132
4.5
5 (92 мм)
160
150
5
5 (92 мм)
178
167
5.5
5 (92 мм)
194
184
6
5 (92 мм)
213
202
* Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
196
1058
2
3+4
230
1242
1
1
4+4
264
1426
2
4+5
299
1615
1
1
5+5
334
1804
2
5+6
369
1993
1
1
6+6
404
2182
2
4+4+5
431
2327
2
1
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
17
Насос TPS-Line ЭЦНМТ 5-125DP
Рекомендуемый рабочий диапазон
93-155 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
92 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса
408 атм
Минимальный вн. диаметр
121 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system
Характеристика насоса
MT5-125DP
362 Серия*—1 Ступень (ни)—2,917 Об/мин—50 Гц
Удельный вес жидкости 1.00
Напор, м
Макс. КПД
кВт Мощность,
Q = 125
КПД
H = 5.43
12.50
1.25
50%
P = 0.14
E = 53.56
10.00
1.00
40%
7.50
0.75
30%
5.00
0.50
20%
2.50
0.25
10%
0
25
50
75
100
125
150
175
200
225
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
18
Насос TPS-Line ЭЦНМТ 5-125DP
REDA production system
Характеристика насоса
MT5-125DP
362 Cерия*—1 Ступень (ни)
Удельный вес жидкости1.00
Напор, м
12.50
70 Гц
65
Гц
10.00
60
Гц
55
Гц
7.50
50 Гц
5.00
2.50
Мощность,
кВт
0.50
0.45
70 Гц
0.40
0.35
65 Гц
0.30
60 Гц
0.25
55 Гц
0.20
0.15
50 Гц
0.10
0.05
0
50
100
150
200
250
300
350
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
19
Насос TPS-Line ЭЦНМТ 5А-60
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5A (103 мм)
130
129
3.5
5A (103 мм)
150
151
4
5A (103 мм)
170
174
4.5
5A (103 мм)
190
197
5
5A (103 мм)
210
219
5.5
5A (103 мм)
230
242
6
5A (103 мм)
250
265
* Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
258
1604
2
3+3.5
280
1741
1
1
3+4
303
1884
2
3.5+4
325
2021
1
1
4+4
348
2164
2
4+4.5
371
2307
1
1
4+5
393
2444
2
4.5+5
416
2587
1
1
5+5
438
2724
2
5+5.5
461
2867
1
1
5+6
484
3010
2
5.5+6
507
3153
1
1
6+6
530
3296
2
4+4+4.5
545
3389
2
1
4+4+5
567
3526
2
1
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
20
Насос TPS-Line ЭЦНМТ 5А-60
Рекомендуемый рабочий диапазон
50-85 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
103 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса
408 атм
Минимальный вн. диаметр
130 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system
Характеристика насоса
MT5A-60
405 Cерия*—1 Ступень (ни)—2,917 Об/мин—50 Гц
Удельный вес жидкости 1.00
Напор, м
Макс. КПД
кВт
Мощность,
Q = 67
КПД
H = 5.77
12.50
1.25
50%
P = 0.07
E = 58.98
10.00
1.00
40%
7.50
0.75
30%
5.00
0.50
20%
2.50
0.25
10%
0
25
50
75
100
125
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
21
Насос TPS-Line ЭЦНМТ 5А-60
REDA production system
Характеристика насоса
MT5A-60
405 Cерия*—1 Ступень (ни)
Удельный вес жидкости 1.00
Напор, м
70
Гц
12.50
65
Гц
10.00
60
Гц
55
Гц
7.50
50
Гц
5.00
2.50
Мощность,
кВт
70 Гц
0.20
65
Гц
0.15
60 Гц
55 Гц
0.10
50
Гц
0.05
0
25
50
75
100
125
150
175
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
22
Насос TPS-Line ЭЦНМТ 5А-60DP
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5A (103 мм)
130
123
3.5
5A (103 мм)
150
145
4
5A (103 мм)
170
167
4.5
5A (103 мм)
190
188
5
5A (103 мм)
210
210
5.5
5A (103 мм)
230
232
6
5A (103 мм)
250
254
* Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
246
1648
2
3+3.5
268
1796
1
1
3+4
290
1943
2
3.5+4
312
2090
1
1
4+4
334
2238
2
4+4.5
355
2379
1
1
4+5
377
2526
2
4.5+5
398
2667
1
1
5+5
420
2814
2
5+5.5
442
2961
1
1
5+6
464
3109
2
5.5+6
486
3256
1
1
6+6
508
3404
2
4+4+4.5
522
3497
2
1
4+4+5
544
3645
2
1
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
23
Насос TPS-Line ЭЦНМТ 5А-60DP
Рекомендуемый рабочий диапазон
47-82 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
103 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса
408 атм
Минимальный вн. диаметр
130 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system
Характеристика насоса
MT5A-60DP
405 Серия*—1 Ступень (ни)—2,917 Об/мин—50 Гц
Удельный вес жидкости 1.00
Напор, м
Мощность,
Макс. КПД
кВт
КПД
Q = 66
H = 6.40
12.50
1.25
50%
P = 0.09
E = 52.30
10.00
1.00
40%
7.50
0.75
30%
5.00
0.50
20%
2.50
0.25
10%
0
25
50
75
100
125
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
24
Насос TPS-Line ЭЦНМТ 5А-60DP
REDA production system
Характеристика насоса
MT5A-60DP
405 Cерия*—1 Ступень (ни)
Удельный вес жидкости
1.00
Напор, м
70 Гц
12.50
65 Гц
60 Гц
10.00
55 Гц
7.50
50 Гц
5.00
2.50
Мощность,
кВт
0.30
70 Гц
0.25
65 Гц
0.20
60 Гц
0.15
55
Гц
50 Гц
0.10
0.05
0
25
50
75
100
125
150
175
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
25
Насос TPS-Line ЭЦНМТ 5А-80DP
Длина секции, м Серия
Вес, кг
Максимальное количество ступеней в секции*
3
5A (103 мм)
130
126
3.5
5A (103 мм)
150
149
4
5A (103 мм)
170
171
4.5
5A (103 мм)
190
194
5
5A (103 мм)
210
216
5.5
5A (103 мм)
230
238
6
5A (103 мм)
250
260
*Максимальное количество ступеней указано без промежуточных радиальных опор в корпусе секции
Конфигурация тандемных секций
Насосные секции
Кол-во ступеней Напор при 50Гц, м
3
3.5
4
4.5
5
5.5
6
3+3
252
1586
2
3+3.5
275
1731
1
1
3+4
297
1870
2
3.5+4
320
2015
1
1
4+4
342
2154
2
4+4.5
365
2299
1
1
4+5
387
2437
2
4.5+5
410
2582
1
1
5+5
432
2720
2
5+5.5
454
2859
1
1
5+6
476
2998
2
5.5+6
498
3137
1
1
6+6
520
3276
2
4+4+4.5
536
3376
2
1
4+4+5
558
3514
1
2
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
26
Насос TPS-Line ЭЦНМТ 5А-80DP
Рекомендуемый рабочий диапазон
52-112 м3/сут
Максимальная мощность передаваемая валом*:
Наружный диаметр
103 мм
(П): Т12 - 82кВт, Т14 - 95кВт, Т16 - 110кВт.
Диаметр вала
17 мм
(Э): Т12 - 98кВт, Т14 - 105кВт, Т16 - 140кВт.
Площадь поперечного сечения вала
226.9 мм2
Максимальное давление разрыва корпуса
408 атм
Минимальный вн. диаметр
130 мм
обс. колонны
* П - вал с прямобочным шлицем; Э - вал с эвольвентным шлицем
REDA production system
Характеристика насоса
MT5A-80DP
405 Серия*—1 Ступень (ни)—2,917 Об/мин—50 Гц
Удельный вес жидкости 1.00
Напор, м
Макс. КПД
кВт
Мощность,
Q = 85
КПД
H = 5.93
12.50
1.25
50%
P = 0.10
E = 58.22
10.00
1.00
40%
7.50
0.75
30%
5.00
0.50
20%
2.50
0.25
10%
0
25
50
75
100
125
150
175
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
27
Насос TPS-Line ЭЦНМТ 5А-80DP
REDA production system
Характеристика насоса
MT5A-80DP
405 Cерия*—1 Ступень (ни)
Удельный вес жидкости
1.00
Напор, м
70 Гц
12.50
65 Гц
60 Гц
10.00
55 Гц
7.50
50 Гц
5.00
2.50
Мощность,
кВт
0.30
70 Гц
0.25
65 Гц
0.20
60
Гц
0.15
55 Гц
50 Гц
0.10
0.05
0
25
50
75
100
125
150
175
200
225
Подача, м3/сут.
slb.com/ArtificialLift
Механизированная добыча
Каталог погружного оборудования УЭЦН TPS-Line
28
содержание .. 1 2 ..
///////////////////////////////////////
