Shantui SD16 бульдозер. Каталог запчастей - часть 1

前



言







 本零件目录对 SD16、SD16E、SD16L 三种型号推土机的通用件或

专用件进行了综合编制。

零件表的数量栏内，未标注产品型号的件数量为三种机型的通

用数量；专用件或件数不同者，均在数量栏上方标有其机型号。

零件号栏内标有（ ）的部件，为销售总成号。

发动机所属零件，详见发动机零件目录。

因产品改进所增减的零件，不再通知，请用户谅解。









FOREWORD



In this Parts Book are listed parts of bulldozers in 3 models SD16

，

SD16E

，

SD16L as common part and special.

The quantity of common part per 3 machine models is indicated in

the “Q’ty” column without any mark; for the special part and different

quantity per machine are marked model above its quantity column.

When a part with (    ) is and assembly part, it is only supplied as

par of an assembly.

With regard to parts of engine see ”Parts Book of Engine.”

Due to continuous research and improvement. Some parts may be

changed without notice. Please consult your SHANTUI distributor for

items you may require.





















































































目    录

CONTENTS



部 件 名 称                                           图 号  页  数

Parts    Name                                                                                    Fig.No.    Pages



发动机安装部件………………………………………………………………

 101

……

  2

～

3

ENGINE MOUNTING PARTS

飞轮壳总成（

1/3

）……………………………………………………………

 201

……

  4

～

5

FLYWHEEL HOUSING ASS’Y

飞轮壳总成（

2/3

）……………………………………………………………

 202

……

  6

～

7

FLYWHEEL HOUSING ASS’Y

飞轮壳总成（

3/3

）……………………………………………………………

 203

……

  8

～

11

FLYWHEEL HOUSING ASS’Y

散热器管路及护风罩



…………………………………………………………

301

……

12

～

15

RADIATOR PIPING AND WIND BREAK

散热器安装部件………………………………………………………………

 302

……

16

～

17

RADIATOR MOUNTING PARTS

燃油箱



…………………………………………………………………………

401

……

18

～

19

FUEL TANK

燃油管路



………………………………………………………………………

402

……

20

～

21

FUEL PIPING

油门操纵杆



……………………………………………………………………

501

……

22

～

25

FUEL CONTROL LEVER

减速踏板



………………………………………………………………………

502

……

26

～

27

DECELERATOR PEDAL

电器系统



………………………………………………………………………

701

……

28

～

31

ELECTRICAL SYSTEM

驾驶室电器



……………………………………………………………………

702

……

32

～

33

CAB ELECTRICAL

仪表箱



…………………………………………………………………………

703

……

34

～

35

INSTRUMENT BOX

空档开关



………………………………………………………………………

704

……

36

～

37

SAFETY SWITCH

蓄电池



…………………………………………………………………………

705

……

38

～

39

BATTERY





部 件 名 称                                            图 号   页 数

Parts    Name                                                                                      Fig.No.    Pages



液力变矩器吸油管



……………………………………………………………

1101

……

40

～

41

TORQUE CONVERTER SUCTION PIPE

回油泵



…………………………………………………………………………

1102

……

42

～

43

SCAVENGE PUMP

涡轮导向器



……………………………………………………………………

1103

……

44

～

45

TURBINE AND STATOR

压力溢流阀



……………………………………………………………………

1104

……

46

～

47

PRESSURE RELIEF VALVE

液力变矩器壳体



………………………………………………………………

1105

……

48

～

49

TORQUE CONVERTER HOUSING

万向节



…………………………………………………………………………

1201

……

50

～

51

UNIVERSAL JOINT

动力换档变速箱体



……………………………………………………………

1501

……

52

～

55

TORQFLOW TRANSMISSION CASE

动力换档变速箱后盖



…………………………………………………………

1502

……

56

～

57

TORQFLOW TRANSMISSION REAR COVER

前进档离合器



…………………………………………………………………

1503

……

58

～

61

FORWARD CLUTCH

倒档离合器



……………………………………………………………………

1504

……

62

～

63

REVERSE CLUTCH

第一排离合器



…………………………………………………………………

1505

……

64

～

67

1

st

    CLUTCH

第二、三排离合器



……………………………………………………………

1506

……

68

～

69

2

nd

 and 3

rd

    CLUTCH

伞齿轮和横轴



…………………………………………………………………

1601

……

70

～

71

BEVEL GEAR AND SHAFT

转向离合器



……………………………………………………………………

1602

……

72

～

73

STEERING CLUTCH

制动器（

1/2

）…………………………………………………………………

 1701

……

74

～

77

BRAKE

制动器（

2/2

）…………………………………………………………………

 1702

……

78

～

79

BRAKE

终传动箱和链轮



………………………………………………………………

 1801

……

80

～

81

FINAL DRIVE CASE AND SPROCKET

终传动箱和链轮



………………………………………………………………

 1802

……

82

～

85

FINAL DRIVE CASE AND SPROCKET



部 件 名 称                                            图 号  页 数

Parts    Name                                                                                      Fig.No.    Pages



终传动齿轮



……………………………………………………………………

1803

……

86

～

87

FINAL DRIVE GEAR

终传动轴和轮毂



………………………………………………………………

1804

……

88

～

89

FINAL DRIVE SHAFT AND HUB

终传动轴和轮毂



………………………………………………………………

1805

……

90

～

91

FINAL DRIVE SHAFT AND HUB

动力换档变速箱变速杆



………………………………………………………

2501

……

92

～

95

TORQFLOW TRANSMISSION CHANGE LEVER

制动踏板及连杆（

1/2

）………………………………………………………

2601

……

96

～

97

BRAKE PEDAL AND LINKAGE

制动踏板及连杆（

2/2

）………………………………………………………

2602

……

98

～

99

BRAKE PEDAL AND LINKAGE

制动锁紧机构



………………………………………………………………

2603

……

100

～

101

BRAKE LOCK LEVER

转向操纵杆



…………………………………………………………………

2604

……

102

～

103

STEERING CONTROL LEVER

转向箱和主机架



……………………………………………………………

3001

……

104

～

105

STEERING CASE AND MAIN FRAME

转向箱和主机架



……………………………………………………………

3002

……

106

～

107

STEERING CASE AND MAIN FRAME

平衡梁



………………………………………………………………………

3101

……

108

～

109

EQUALIZER BAR

牵引装置………………………………………………………………………

3201

……

110

～

111

TOW EQUIPMENT

台车架



………………………………………………………………………

4001

……

112

～

113

TRACK FRAME

台车架



………………………………………………………………………

4002

……

114

～

115

TRACK FRAME

引导轮



………………………………………………………………………

4003

……

116

～

117

IDLER

台车架盖



……………………………………………………………………

4004

……

118

～

119

TRACK FRAME COVER

台车架盖



……………………………………………………………………

4005

……

120

～

121

TRACK FRAME COVER



部 件 名 称                                           图  号  页 数

P



arts    Name                                                                                      Fig.No.    Pages



涨紧弹簧



……………………………………………………………………

4006

……

122

～

125

RECOIL SPRING

托轮



…………………………………………………………………………

4007

……

126

～

127

CARRIER ROLLER

支重轮



………………………………………………………………………

4008

……

128

～

129

TRACK ROLLER

履带板



………………………………………………………………………

4101

……

130

～

131

TRACK SHOE

履带板



………………………………………………………………………

4102

……

132

～

133

TRACK SHOE

机罩总成



……………………………………………………………………

5001

……

134

～

135

ENGINEHOOD ASS’Y

机罩总成



……………………………………………………………………

5002

……

136

～

139

ENGINEHOOD ASS’Y

翼板



…………………………………………………………………………

5101

……

140

～

143

FENDER

箱和地板



……………………………………………………………………

5102

……

144

～

145

BOX AND FLOOR

底护板



………………………………………………………………………

5201

……

146

～

147

UNDER GUARD

司机座



………………………………………………………………………

5301

……

148

～

149

OPERATOR

’

S  SEAT

驾驶室



………………………………………………………………………

5601

……

150

～

151

CAB

液压油箱（

1/2

）



……………………………………………………………

6001

……

152

～

155

HYDRAULIC TANK

液压油箱（

2/2

）………………………………………………………………

6002

……

156

～

157

HYDRAULIC TANK

液压泵



………………………………………………………………………

6101

……

158

～

159

HYDRAULIC PUMP

液压管路（泵到液压箱）……………………………………………………

6102

……

160

～

163

HYDRAULIC PIPING(PUMP TO TANK)

液压管路（箱至提升油缸）（

1/2

）…………………………………………

6201

……

164

～

165

HYDRAULIC PIPING(TANK TO LIFT CYLINDER)

液压管路（箱至提升油缸）（

2/2

）…………………………………………

6202

……

166

～

167

HYDRAULIC PIPING(TANK TO LIFT CYLINDER)

液压管路（箱至提升油缸）（

1/2

）…………………………………………

6203

……

168

～

169

HYDRAULIC PIPING(TANK TO LIFT CYLINDER)



部 件 名 称                                           图 号



页 数

Parts    Name                                                                                    Fig.No.    Pages



液压管路（箱至提升油缸）（

2/2

）…………………………………………

6204

……

170

～

171

HYDRAULIC PIPING(TANK TO LIFT CYLINDER)

铲刀提升油缸



………………………………………………………………

6205

……

172

～

175

BLADE LIFT CYLINDER

铲刀提升油缸



………………………………………………………………

6206

……

176

～

179

BLADE LIFT CYLINDER

液压管路（

1/2

）（箱至倾斜油缸）…………………………………………

6301

……

180

～

181

HYDRAULIC PIPING(TANK TO TILT CYLINDER)

液压管路（

2/2

）（箱至倾斜油缸）…………………………………………

6302

……

182

～

183

HYDRAULIC PIPING(TANK TO TILT CYLINDER)

铲刀倾斜油缸



………………………………………………………………

6303

……

184

～

185

BLADE TILT CYLINDER

液压管路（箱至松土油缸）…………………………………………………

6401

……

186

～

187

HYDRAULIC PIPING(TANK TO RIPPER CYLINDER)

变速泵



………………………………………………………………………

7501

……

188

～

189

TRANSMISSION PUMP

液力变矩器管路（

1/3

）……………………………………………………

 7502

……

190

～

191

TORQFLOW PIPING

液力变矩器管路（

2/3

）……………………………………………………

 7503

……

192

～

193

TORQFLOW PIPING

液力变矩器管路（

3/3

）……………………………………………………

 7504

……

194

～

195

TORQFLOW PIPING

变速转向滤油器



……………………………………………………………

7505

……

196

～

197

TORQFLOW TRANSMISSION OIL FILTER

转向泵



………………………………………………………………………

7601

……

198

～

199

STEERING PUMP

转向离合器管路



……………………………………………………………

7602

……

200

～

203

STEERING CLUTCH PIPING

操纵和溢流阀管路



…………………………………………………………

7603

……

204

～

207

CONTROL AND RELIEF VALVE PIPING

油冷器管路



…………………………………………………………………

7604

……

208

～

209

OIL COOLER PIPING

油冷器



………………………………………………………………………

7605

……

210

～

211

OIL COOLER



部 件 名 称                                           图 号   页 数

Parts    Name                                                                                    Fig.No.    Page

s



直倾铲



………………………………………………………………………

8001

……

212

～

213

STRAIGHT TILT BLADE

直倾铲推杆



…………………………………………………………………

8002

……

214

～

217

STRAIGHT TILT FRAME

直倾铲



………………………………………………………………………

8003

……

218

～

221

STRAIGHT TILT BLADE

直倾铲推杆



…………………………………………………………………

8004

……

222

～

223

STRAIGHT TILT FRAME

角铲



…………………………………………………………………………

8101

……

224

～

225

ANGLE BLADE

U

形架



………………………………………………………………………

8102

……

226

～

229

U-FRAME

松土器框架



…………………………………………………………………

8401

……

230

～

231

RIPPER FRAME

松土器油缸



…………………………………………………………………

8402

……

232

～

233

RIPPER CYLINDER

铲刀操纵杆



…………………………………………………………………

8601

……

234

～

235

BLADE CONTROL LEVER

铲刀操纵联杆



………………………………………………………………

8602

……

236

～

237

BLADE CONTROL LINKAGE

松土器操纵杆



………………………………………………………………

8701

……

238

～

239

RIPPER CONTROL LEVER

松土器操纵联杆



……………………………………………………………

8702

……

240

～

241

RIPPER CONTROL LINKAGE

标牌布置图



…………………………………………………………………

9001

……

242

～

243

MARKS AND PLATES

转向阀



………………………………………………………………………

0001

……

244

～

247

STEERING CONTROL VALVE

安全阀



………………………………………………………………………

0002

……

248

～

249

RELIEF VALVE

变速阀（

1/2

）



………………………………………………………………

0003

……

250

～

251

TRANSMISSION CONTROL VALVE

变速阀（

2/2

）



………………………………………………………………

0004

……

252

～

253

TRANSMISSION CONTROL VALVE



部 件 名 称                                          图  号   页 数

Parts    Name



        Fig.No.   Pages



变速箱操纵杆



………………………………………………………………

0005

……

254

～

255

TRANSMISSION CASE CONTROL LEVER

变速箱盖



……………………………………………………………………

0006

……

256

～

257

TRANSMISSION CASE COVER

润滑阀



………………………………………………………………………

0007

……

258

～

259

LUBRICATION VALVE

铲刀阀总成 (1/2)



…………………………………………………………

0008

……

260

～

263



HYDRAULIC CONTROL VALVE(FOR BLADE)

铲刀阀总成 (2/2)



…………………………………………………………

0009

……

264

～

265



HYDRAULIC CONTROL VALVE(FOR BLADE)

松土器阀………………………………………………………………………

0010

……

266

～

267



HYDRAULIC CONTROL VALVE



































2

 第

101

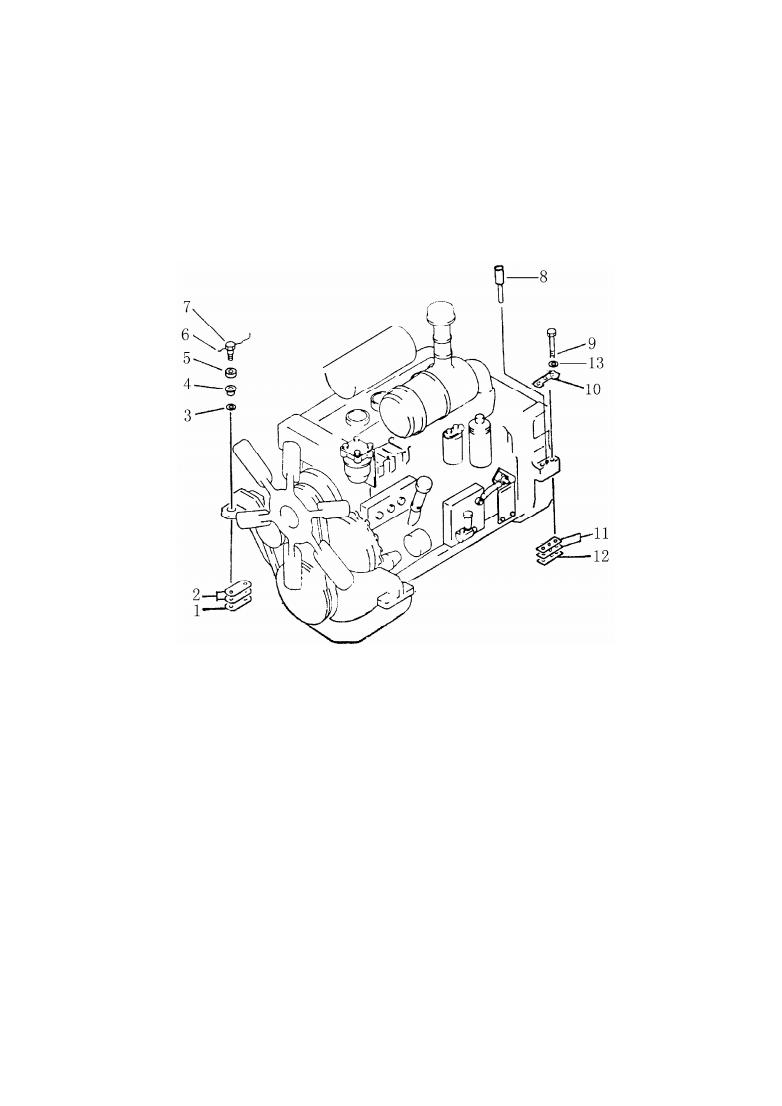

图     发动机安装部件



Fig.101  ENGINE MOUNTING PARTS

























































3

发动机安装部件



ENGINE MOUNTING PARTS

序 号

INDEX NO.

图      号

PART  NO.

名        称

DESCRIPTION

数 量

Q'TY

1

2

3

4

5

6

7

8

9

10

11

12

13

16Y-01-00003

16Y-01-00002

16Y-01-00004

16Y-01-00005

16Y-01-00006

GB3081-82

16Y-01-00007

16Y-01A-00003

01010-52255

16Y-01A-00005

16Y-01A-00002

16Y-01A-00001

16Y-01A-00004

调整垫     shim 0.5mm

调整垫     shim 1mm

垫圈        washer

橡胶垫   gasket, rubber

压盖        seat

铁丝        wire, lock

螺栓        bolt

定位销      pin

螺栓        bolt

锁垫片      lock

调整垫      shim 0.5mm

调整垫      shim 1mm

垫圈        washer

 10

  2

  4

  4

  4

  2

  4

  2

  4

  2

  10

  2

  4

















4

第

201

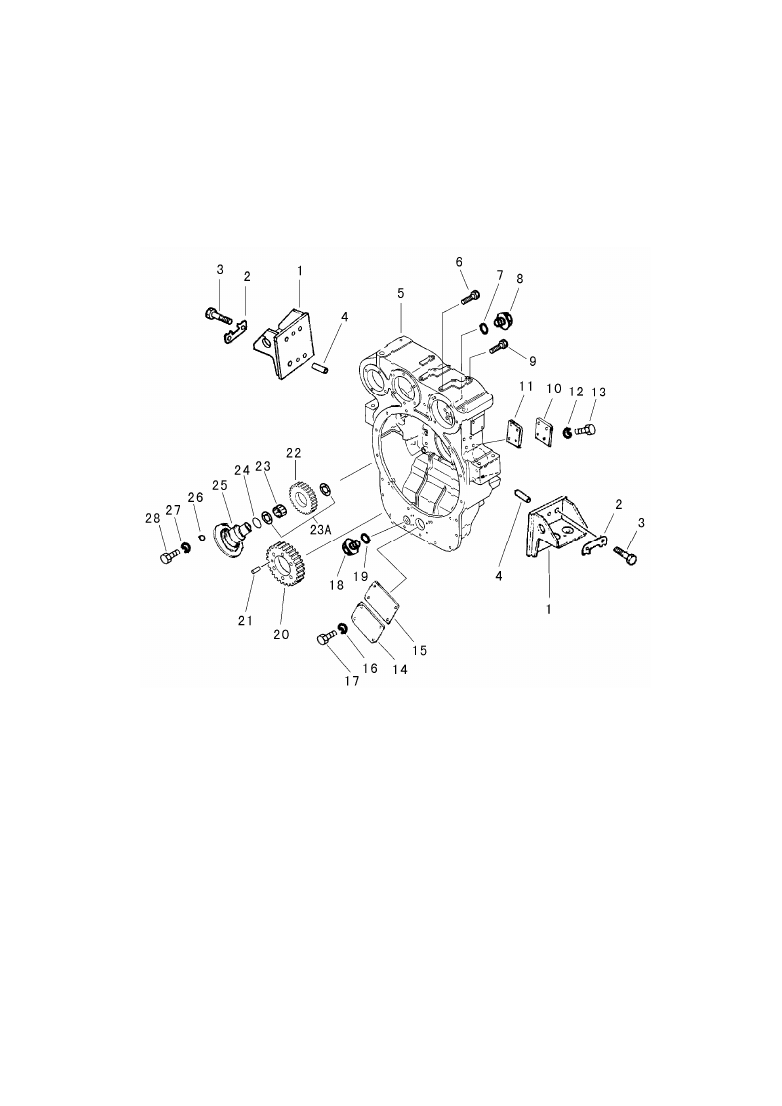

图     飞  轮  壳  总  成（

1/3

）

FIG.201     FLYWHEEL HOUSING ASS’Y



























































5

飞轮壳总成(

1/3

)

FLYWHEEL  HOUSING ASS’Y



序 号

INDEX NO

件  号

Part No.

           名      称
           Description

数量

Q’ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23A

24

25

26

27

28



16Y-02A-70000

16Y-02A-00043

01010-51845

04020-01434

16Y-02B-00001

01252-51290

07000-02010

16Y-02A-00042

01010-51260

16Y-02B-00005

16Y-02B-00006

01643-30823

01010-50816

16Y-02A-00029

16Y-02A-00030

01643-30825

01010-50816

16Y-02A-00001

16Y-02A-00002

16Y-02B-00003

16Y-02B-00004

16Y-02A-00006

16Y-02A-50000

16Y-02A-00044

07000-62015

16Y-02B-00002

07046-12016

16Y-02A-00009

16Y-02A-00008



后支架   bracket ,rear

锁板     plate ,lock

螺栓     bolt

销       pin

飞轮壳   flywheel housing

螺钉     screw

O 型圈    O-ring

螺塞     plug

螺栓     bolt

盖板     cover ,plate

垫片     washer

垫圈     washer

螺栓     bolt

盖       cover

垫片     washer

垫圈     washer

螺栓     bolt

螺塞     plug

垫圈     washer

齿轮     gear

销       pin

惰性齿轮 gear idler pump drive

轴承     bearing

垫圈     washer

O 型圈    O-ring

惰性轴   shaft ,idler gear

皿形塞   plug

垫圈     washer

螺栓     bolt



2

4

8

4

1

2

1

1

11

1

1

4

4

1

1

4

4

1

1

1

1

1

1

2

1

1

2

2

2









6

  第

202

图      飞  轮  壳  总  成（

2/3

）

   FIG

.

 202    FLYWHEEL  HOUSING  ASS’Y
















































7

飞轮壳总成(

2/3

)

FLYWHEEL HOUSING ASS’Y



序 号

INDEX NO



件  号

Part No.

名    称

Description

数量

Q

’

ty

1

2

3

4

5

6

7

8

9

10

11

12



16Y-02A-00032

01010-51030

16Y-02A-30000

16Y-02A-20000

16Y-02A-10000

16Y-02A-40000

16Y-02A-60000

01010-51240

16Y-02A-00004

16Y-02A-00003

07005-01012

01602-21030

分配器    flange

螺栓      bolt

油管      pipe , oil

油管      pipe , oil

油管      pipe , oil

油管      pipe , oil

管夹      clamp

螺栓      bolt

螺栓      bolt

螺栓      bolt

垫圈      washer

弹簧垫圈  washer ，spring



1

2

1

1

1

1

1

1

6

5

11

2
























8

 第

203

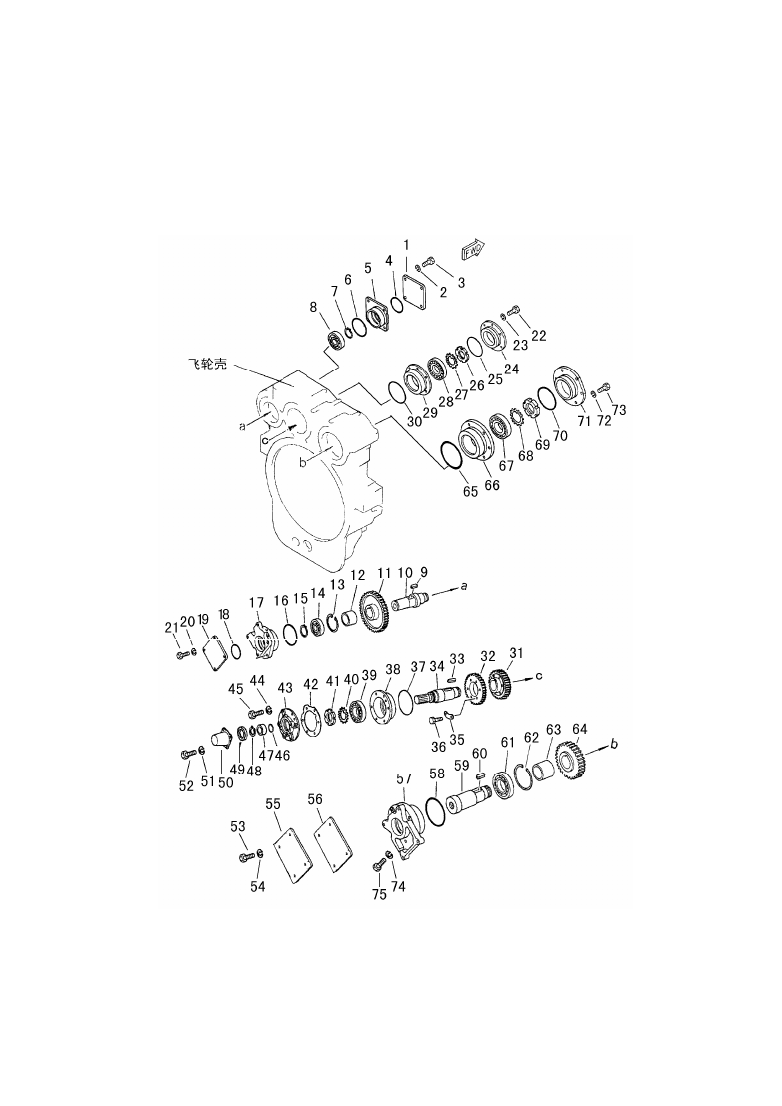

图     飞  轮  壳  总  成（

3/3

）

   FIG

.

203    FLYWHEEL  HOUSING  ASS’Y















































































9

飞轮壳总成(3/3)

FLYWHEEL HOUSING ASS’Y





序 号

INDEX NO



件  号

Part No.

名    称

Description

数量

Q’ty

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

16Y-02A-00016
01602-21030
01010-51040
07000-62075
16Y-02A-00017
07000-63088
04064-04018
GB276-82
04000-11236
16Y-02A-00015
16Y-02A-00019
16Y-02A-00020
04065-08530
GB276-82
04064-04518
07000-62095
16Y-02A-00021
07000-62075
16Y-02A-00022
01602-21030
01010-51025
01010-51240
01602-21236
16Y-02A-00013
07000-65110
01530-06214
01658-16233
GB283-87
16Y-02A-00012
07000-63130
16Y-02A-00011
16Y-02A-00010
04000-11863
16Y-02A-00014
16Y-02A-00018
01010-31045
GB3452·1-82
16Y-02A-00026

盖       cover
垫圈     washer
螺栓     bolt
O 型圈    O-ring
轴承壳   case , bearing
O 型圈    O-ring
挡圈 40   ring , snap
单列深沟球轴承 208 bearing , ball
平键 12x36  key
轴       shaft
齿轮     gear
套       spacer
挡圈     ring , snap
单列深沟球轴承 209 bearing , ball
挡圈     ring , snap
O 型圈    O-ring
轴承壳   case , bearing
O 型圈    O-ring
盖       cover
垫圈     washer
螺栓     bolt
螺栓     bolt
垫圈     washer
齿轮盖   cover
O 型圈    O-ring
螺母      nut
垫圈     washer
圆柱滚子轴承 C4G2213 bearing
轴承壳   case , bearing
O 型圈    O-ring
齿轮     bearing
齿轮     bearing
平键     key
轴       shaft
锁垫     washer , lock
螺栓     bolt
O 型圈 132x3.55  O-ring
轴承壳   case , bearing

1
4
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
4
4
6
6
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1













10

第

203

图    飞  轮  壳  总  成（

3/3

）

 FIG

.

203  FLYWHEEL  HOUSING  ASS’Y















































































11

飞轮壳总成(

3/3

)

FLYWHEEL HOUSING ASS’Y



图及索引号码

Fig & Index No.

件  号

Part No.

名    称

Description

数量

Q’

ty

39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75

GB276-82
01658-16233
01530-06214
16Y-02A-00027
16Y-02A-00023
01602-21236
01010-51240
07000-63040
16Y-02A-00025
04064-04518
07012-00060
16Y-02A-00024
01602-20619
01010-50612
01010-51290
01602-21236
16Y-02A-00039
16Y-02A-00040
16Y-02A-00038
07000-62135
16Y-02A-00033
04000-11850
GB276-82
16Y-02A-00037
16Y-02A-00036
16Y-02A-00041
GB3452·1-82
16Y-02A-00034
GB283-87
01658-16233
01530-06214
07000-65110
16Y-02A-00034
01602-21236
01010-51240
01010-51245
01602-21236

单列深沟球轴承 213 bearing , ball
垫圈     washer
螺母     nut
密封垫   gasket
轴承盖   cover , bearing
垫圈     washer
螺栓     bolt
O 型圈    O-ring
套       collar
挡圈     ring , snap
油封     seal , oil
盖       cover
垫圈     washer
螺栓     bolt
螺栓     bolt
垫圈     washer
盖       cover
垫片     washer
轴承壳   case , bearing
O 型圈    O-ring
轴       shaft
键       key
单列深沟球轴承 214 bearing , ball
挡圈     ring , snap
套       collar
齿轮     bearing
O 型圈 132x3.55    O-ring
轴承壳   case , bearing
圆柱滚子轴承 C4G2213  bearing
垫圈     washer
螺母     nut
O 型圈    O-ring
轴承盖   cover ,bearing
垫圈     washer
螺栓     bolt
螺栓     bolt
垫圈     washer

1
2
2
1
1
6
6
1
1
1
1
1
4
4
4
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
6
6
6
6















12

第

301

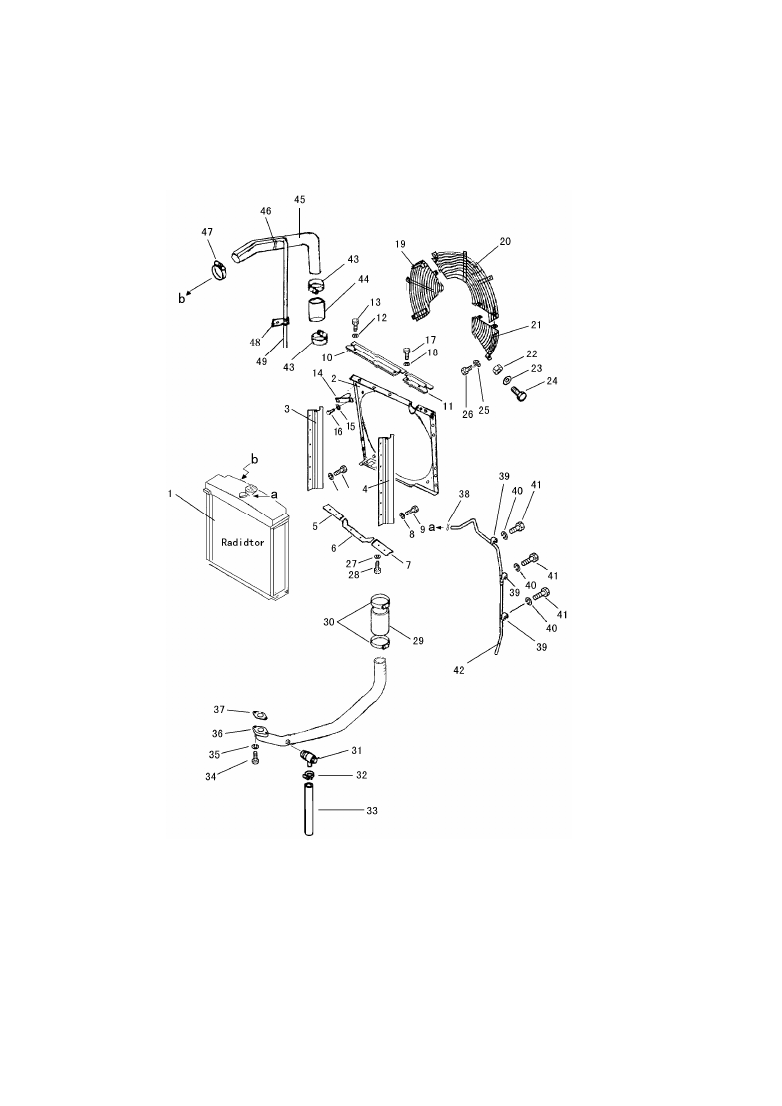

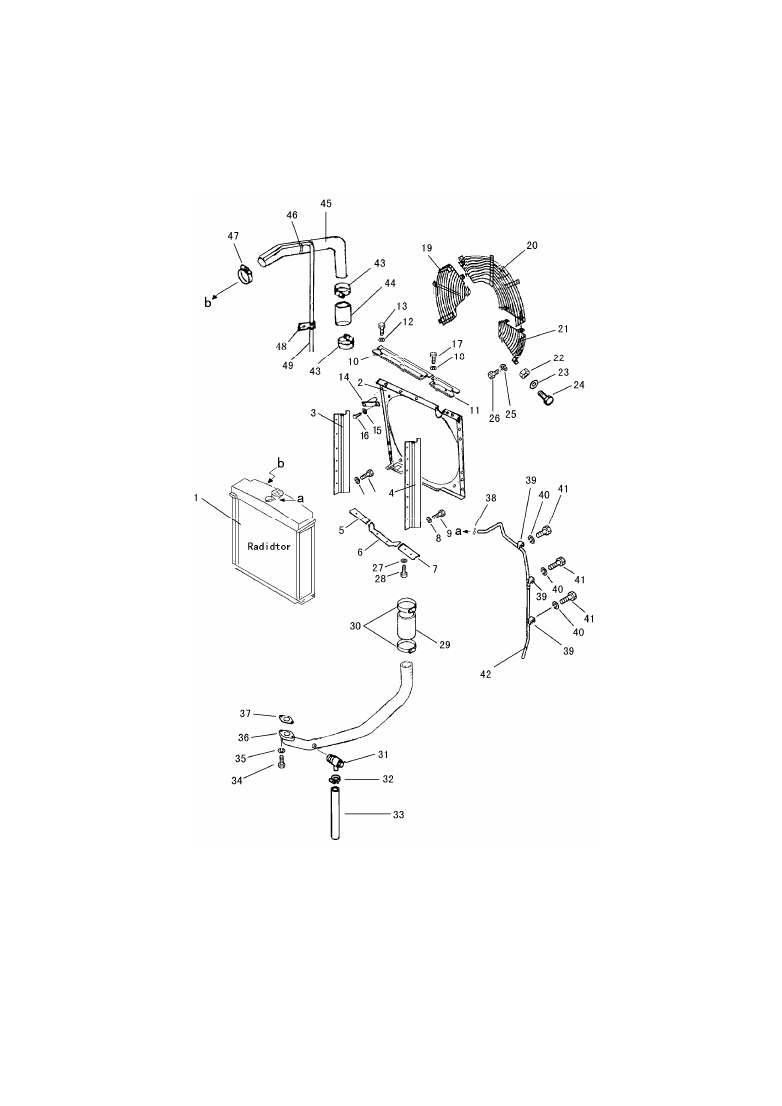

图     散 热 器 管 路 及 护 风 罩

    FIG

.

301  RADIATOR PIPING AND WIND BREAK

















































































13

散热器管路及护风罩

RADIATOR PIPING AND WIND BREAK



图及索引号码

Fig & Index No.

件  号

Part No.

名    称

Description

数量

Q’ty

   1

2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

16Y-03A-03000
16Y-03A-09000
16Y-03A-07000
16Y-03A-02000
16Y-03A-13000
16Y-03A-12000
16Y-03A-11000
01643-31032
01010-51040
16Y-03A-05000
16Y-03A-06000
01643-31032
01010-51030
16Y-03A-15000
01643-31032
01010-51030
01010-51030
01643-31032
16Y-03A-10000
16Y-03A-08000
16Y-03B-06000
01580-11008
01643-31032
01010-51030
01643-31032
01010-51030
01643-31032
01010-51030
16Y-03B-00007
07281-00809
16Y-03B-01000
07280-01620
16Y-03B-00001
01010-51030
01602-31032
16Y-03B-02000

散热器总成    Radiator ass’y
保护架        guard
右护风罩      wind-break R.H
左护风罩      wind-break L.H
护风罩        wind-break
护风罩        wind-break
护风罩        wind-break
垫圈          washer
螺栓          bolt
上护风罩    wind-break，upper
上护风罩    wind-break，upper
垫圈          washer
螺栓          bolt
定位销        pin
垫圈          washer
螺栓          bolt
螺栓          bolt
垫圈          washer
右护网        net R.H
中护网        net
左护网        net L.H
螺母          nut
垫圈          washer
螺栓          bolt
垫圈          washer
螺栓          bolt
垫圈          washer
螺栓          bolt
软管          hose
喉箍          clamp
放水阀        valve
胶管夹        clamp
软管          hose
螺栓          bolt
垫圈          washer
弯管          tube

1
1
1
1
1
1
1

12
12

1
1
3
3
1
1
1
1
2
1
1
1
3
7
3
5
5
6
6
1
2
1
1
1
6
6
1









14

第

301

图     散 热 器 管 路 及 护 风 罩

    FIG

.

301  RADIATOR PIPING AND WIND BREAK

















































































15

散热器管路及护风罩

RADIATOR PIPING AND WIND BREAK





图及索引号码

Fig & Index No.

件  号

Part No.

名    称

Description

数量

Q

’

ty

    37

38

39

40

41

42

43

44

45

46

47

48

49

16Y-03B-00002

GB3206-82

08036-21214

01643-31032

01010-51040

16Y-03A-00002

07281-00809

16Y-03B-00007

16Y-03B-04000

GB3208-82

07281-00909

08035-01512

16Y-03b-00003

橡胶垫    washer,rubber

铁丝φ1 L=100  wire

线夹       clip

垫圈       washer

螺栓       bolt

软管       hose

喉箍       clamp

软管       hose

管合件     pipe ass

’

y

铁丝φ1.6 L=300  wire

喉箍       clamp

管夹       clip

软管       hose

1

1

3

12

12

1

2

1

1

1

1

1

1

















16

第

302

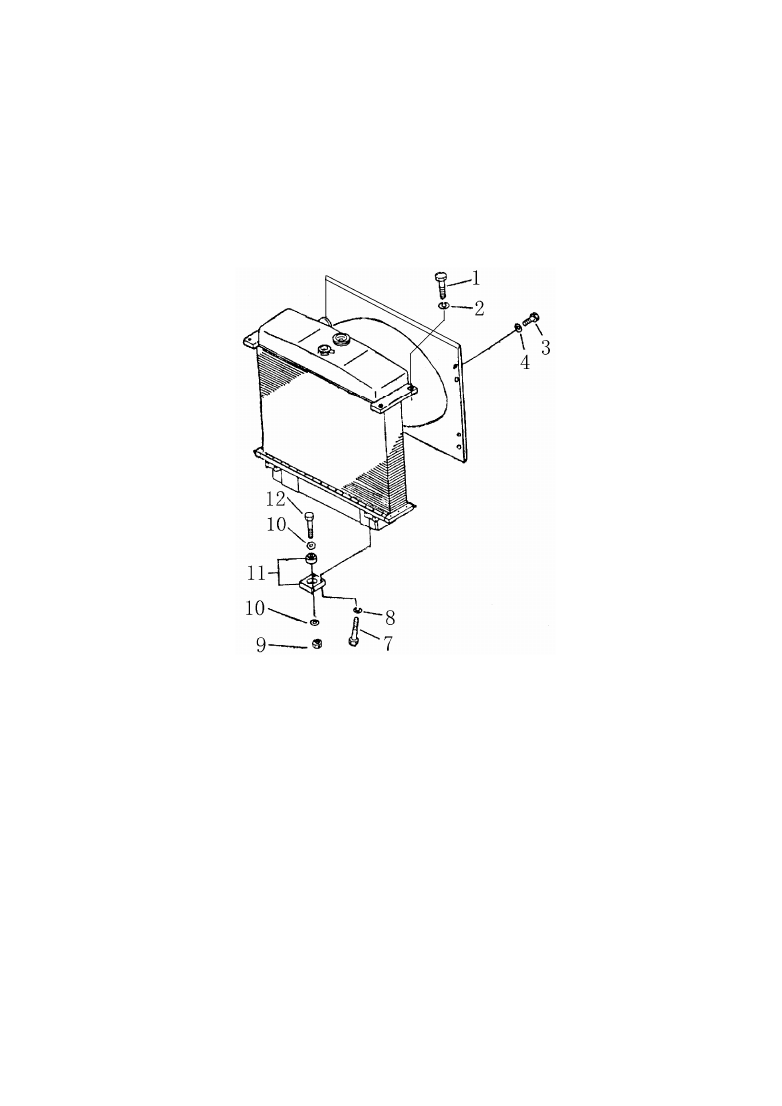

图       散热器安装部件

Fig

.

302  RADIATOR MOUNTING PARTS















































































17

散热器安装部件



RADIATOR MOUNTING PARTS

序 号

INDEX. NO.

图      号

PART  NO.

名        称

DESCRIPTION

数 量

Q'TY

1

2

3

4

7

8

9

10

11

12

01010-51445

01602-21442

01010-51040

01643-31032

01010-51240

01602-21236

01582-12218

01643-32260

16Y-03B-03000

01091-52205

螺栓         bolt

垫圈         washer

螺栓         bolt

垫圈         washer

螺栓         bolt

垫圈         washer

螺母         nut

垫圈         washer

减震器       damper

螺栓

M22×1.5×105

 bolt

  4

  4

  8

  8

  4

  4

  2

  4

  2

  2









18

第

401

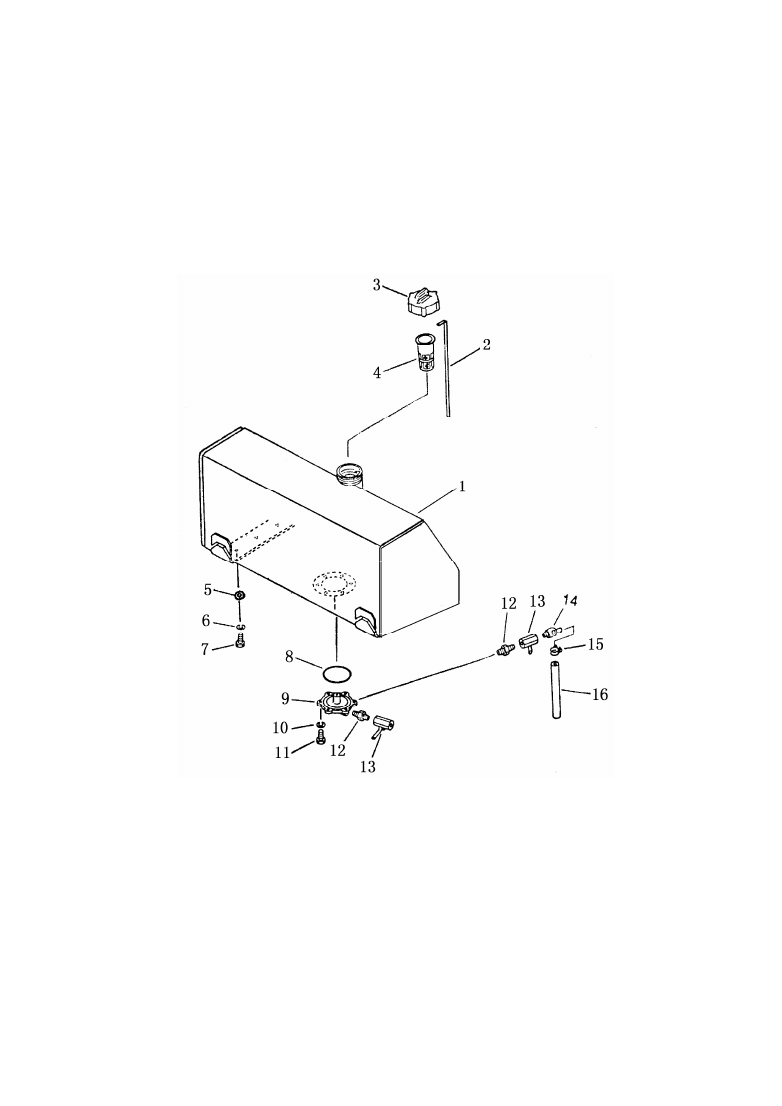

图   燃



油



箱

 Fig

.

401   FUEL TANK


















































19

燃油箱

FUEL TANK

序 号

INDEX NO.

图   号

PART  NO.

名      称

DESCRIPTION

数量
Q'TY

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16Y-04C-01000

16Y-04-00001

07050-21200

07056-18416

01641-21423

01602-01442

01010-31435

07000-02135

16Y-04-00006

01602-01030

01010-31025

16Y-04-00007

07700-40460

16Y-04-00008

07280-01210

07270-01265

燃油箱       fuel tank

油尺         gauge

油箱盖       cap

滤网         strainer

垫圈         washer

垫圈         washer

螺栓         bolt

O 型圈       O-ring

法兰盘       flange

垫圈         washer

螺栓         bolt

管接头       nipple

阀门         valve

放水接头     nipple

管夹         clamp

管           tube

1

1

1

1

6

6

6

1

1

6

6

2

2

1

1

1





















20

    第

402

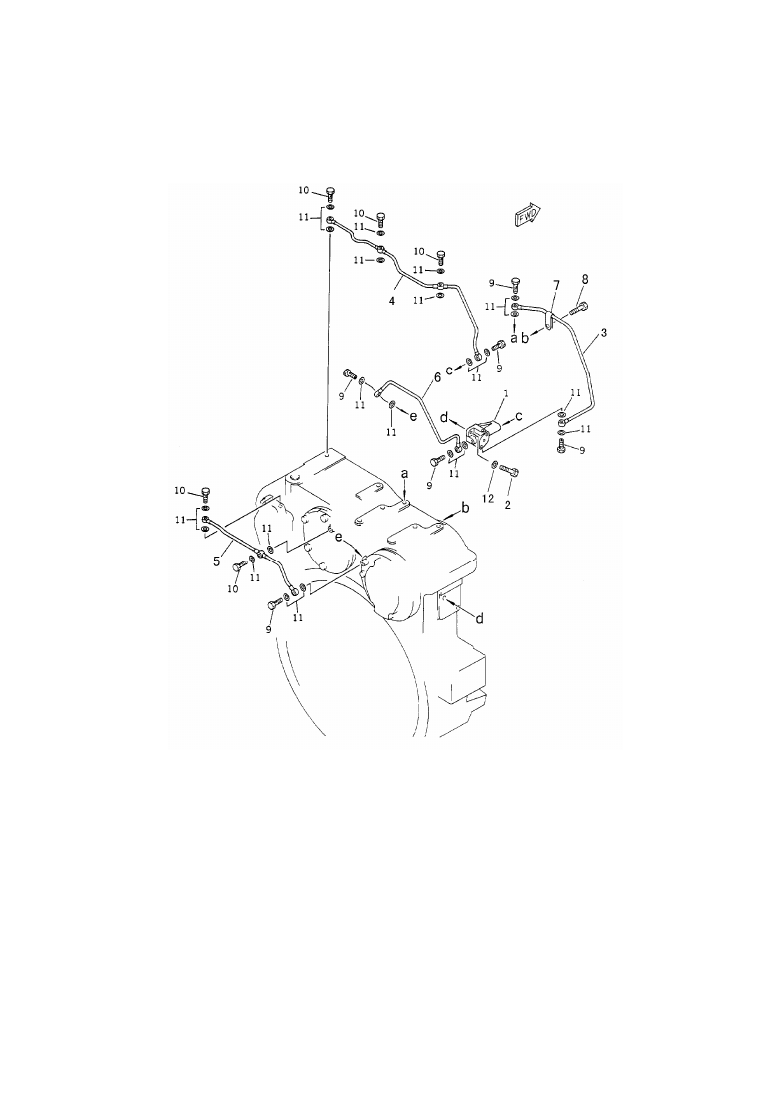

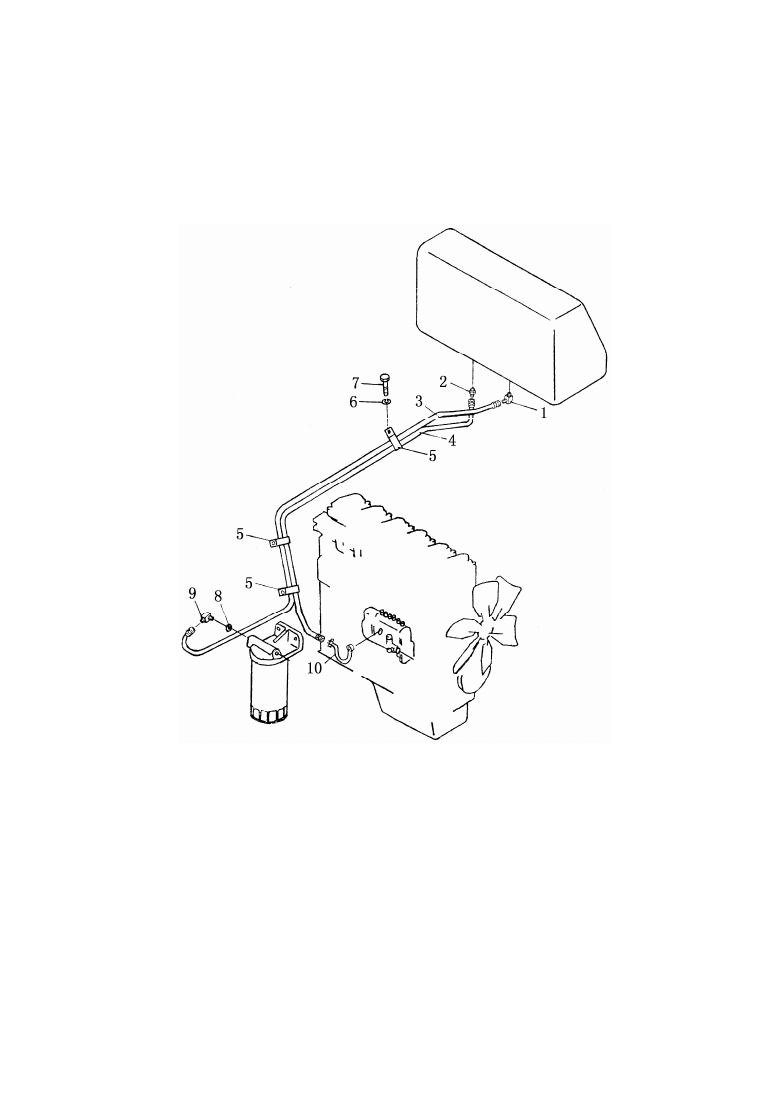

图   燃油管路



 Fig

.

402   FUEL PIPING










































21

燃油管路



FUEL PIPING



序 号

INDEX NO.

图    号

PART  NO.

名       称
DESCRIPTION

数量
Q'TY

1

2

3

4

5

6

7

8

9

10



16Y-04-00003

16Y-04-00002

07102-20338

07102-20232

16Y-04-10000

01643-31232

01010-51220

07002-11423

07235-10311

16Y-04-40000

管接头      elbow

接头        nipple

软管总成    hose

软管总成    hose

管夹子      clip

垫圈        washer

螺栓        bolt

O 型圈       O-ring

弯头        elbow

管          tube

1

1

1

1

3

3

3

1

1

1



















22

  第

501

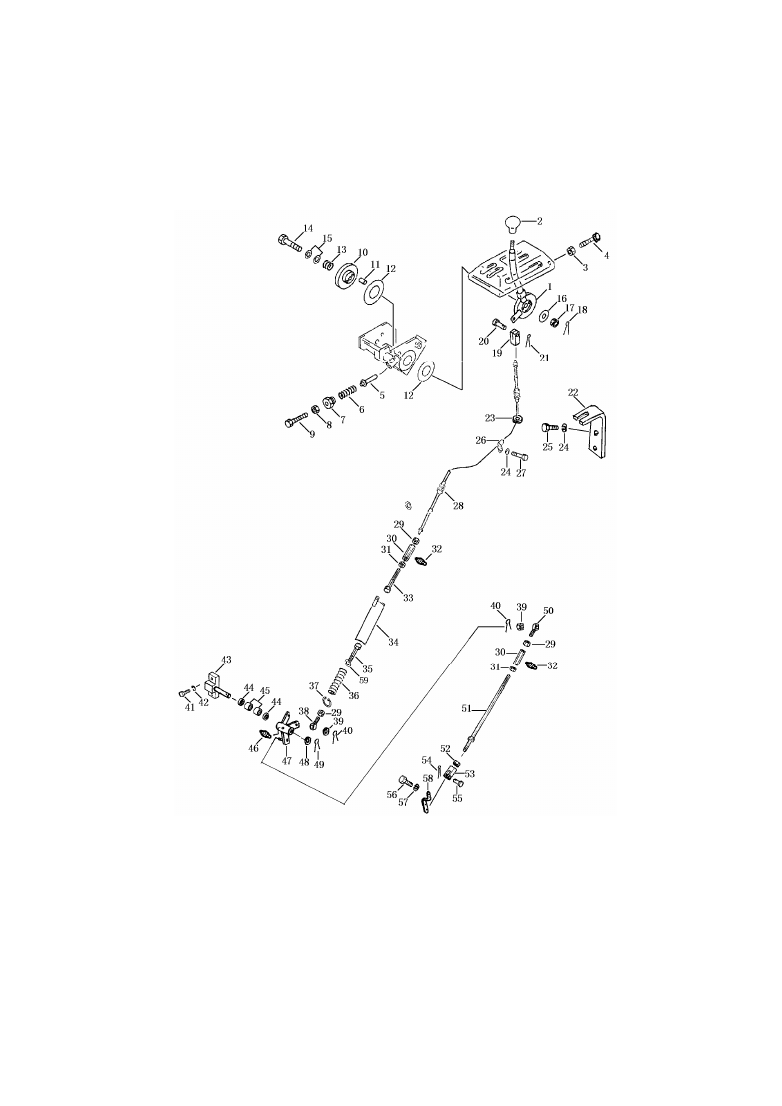

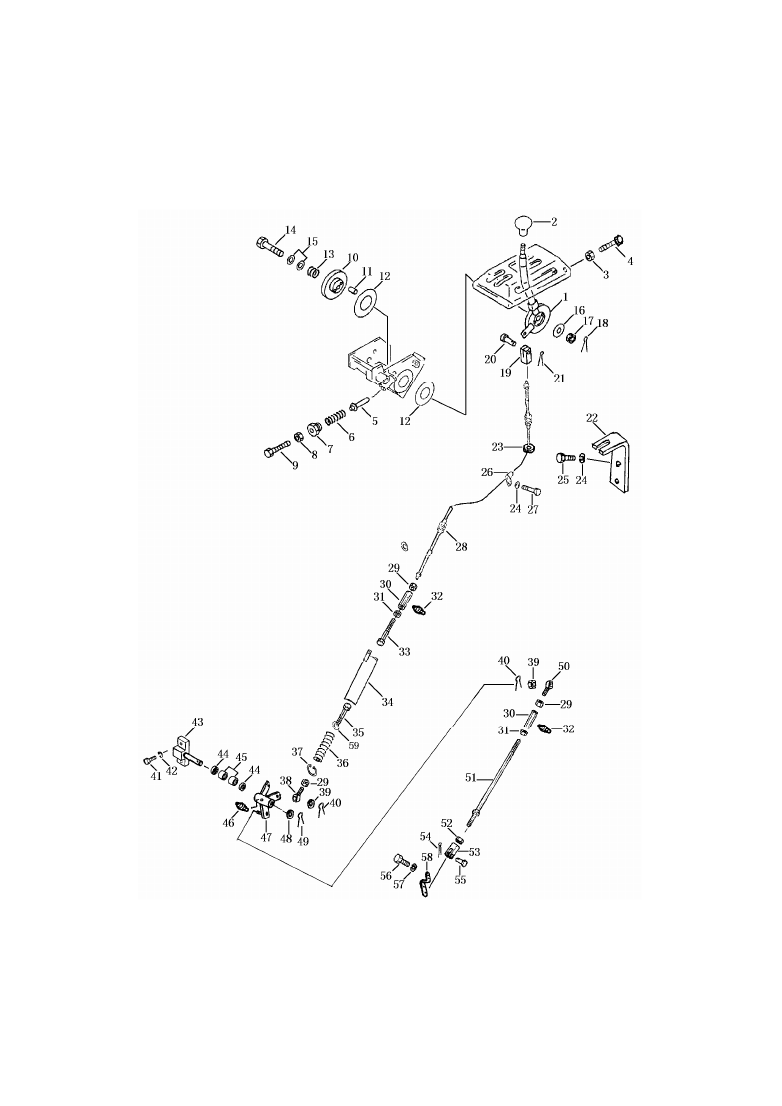

图    油



门



操



纵



杆

            Fig

.

501  FUEL CONTROL LEVER















































































23

油



门



操



纵



杆

FUEL CONTROL LEVER

序 号

INDEX NO.

图   号

PART  NO.

名     称

DESCRIPTION

数量
Q'ty

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

10Y-05-02000
09304-01250
01580-10806
01016-50860
154-43-44261
170-54-11230
154-43-44250
01580-10806
01016-50860
154-43-14710
04020-00616
154-43-44280
154-43-14690
01052-51265
01640-21223
101-43-11380
01593-11210
04050-13030
04210-20832
04205-10822
04050-12015
16Y-05C-00001
08037-01610
01643-31032
01010-51025
08035-01510
01010-51016
16Y-05C-01000
01580-10806
16Y-05-00005
01508-20805
07020-00613
16Y-05C-06000
16Y-05-13000

摇臂     lever
手柄     knob
螺母     nut
螺栓     bolt
销       pin
弹簧     spring
螺帽     cap, bolt
螺母     nut
螺栓     bolt
圆盘     disc
销       pin
摩擦衬片 facing
弹簧     spring
螺栓     bolt
垫圈     washer
垫       gasket
螺母     nut
开口销   pin, cotter
叉口板   yoke
销       pin
开口销   pin, cotter
板       plate
环管     cycle tube
垫圈     washer
螺栓     bolt
线夹     clip
螺栓     bolt
软轴     shaft
螺母     nut
调节螺母 nut, adjusting
螺母     nut
油杯     fitting grease
拉杆     lever
弹簧箱   box, spring

1
1
1
1
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
5
2
3
3
1
3
2



2
1
1









24

 第

501

图     油



门



操



纵



杆

          Fig

.

501   FUEL CONTROL LEVER
