Shantui SD32 бульдозер. Каталог запчастей - часть 11



321

防翻滚装置支架



ROLL OVER PROTECTIVE STRUCTURE BRACKET

序 号

 NO.

件 号

PART  NO.

名        称

DESCRIPTION

数 量

Q'TY

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26A

27

28

171-59-01000

171-59-07000

171-59-05000

171-59-06000

01643-33080

01011-53020

171-59-04000

01011-53310

01643-33380

01010-51860

01643-31845

171-59-09000

171-59-02000

171-59-03000

01580-12722

01643-32780

175-978-5210

01010-51230

01643-31232

195-56-11320

154-54-42220

195-54-45490

195-54-45510

171-59-00001

171-59-08000

175-978-1260

175-978-1250

01011-53325

01010-53385

防翻滚架      bracket

托架(右)      bracket r.h.

右支撑架      bracket r.h.

托架(左)      bracket l.h.

垫圈          washer

螺栓          bolt

左支撑架      bracket l.h.

螺栓          bolt

垫圈          washer

螺栓          bolt

垫圈          washer

左护板        guard plate l.h.

护板          guard plate

右护板        guard plate r.h.

螺母          nut

垫圈          washer

螺栓          bolt

螺栓          bolt

垫圈          washer

板            plate

橡胶          rubber

块            block

环            collar

座            pedestal

托架          bracket

调整垫        shim adjusting

调整垫        shim adjusting

螺栓          bolt

螺栓          bolt

1

1

1

1

10

8

1

8

10

8

8

1

1

1

4

8

4

26

26

4

8

4

4

2

2

2

2

1

1



322

第

801

图



防



翻



滚



装



置



支



架

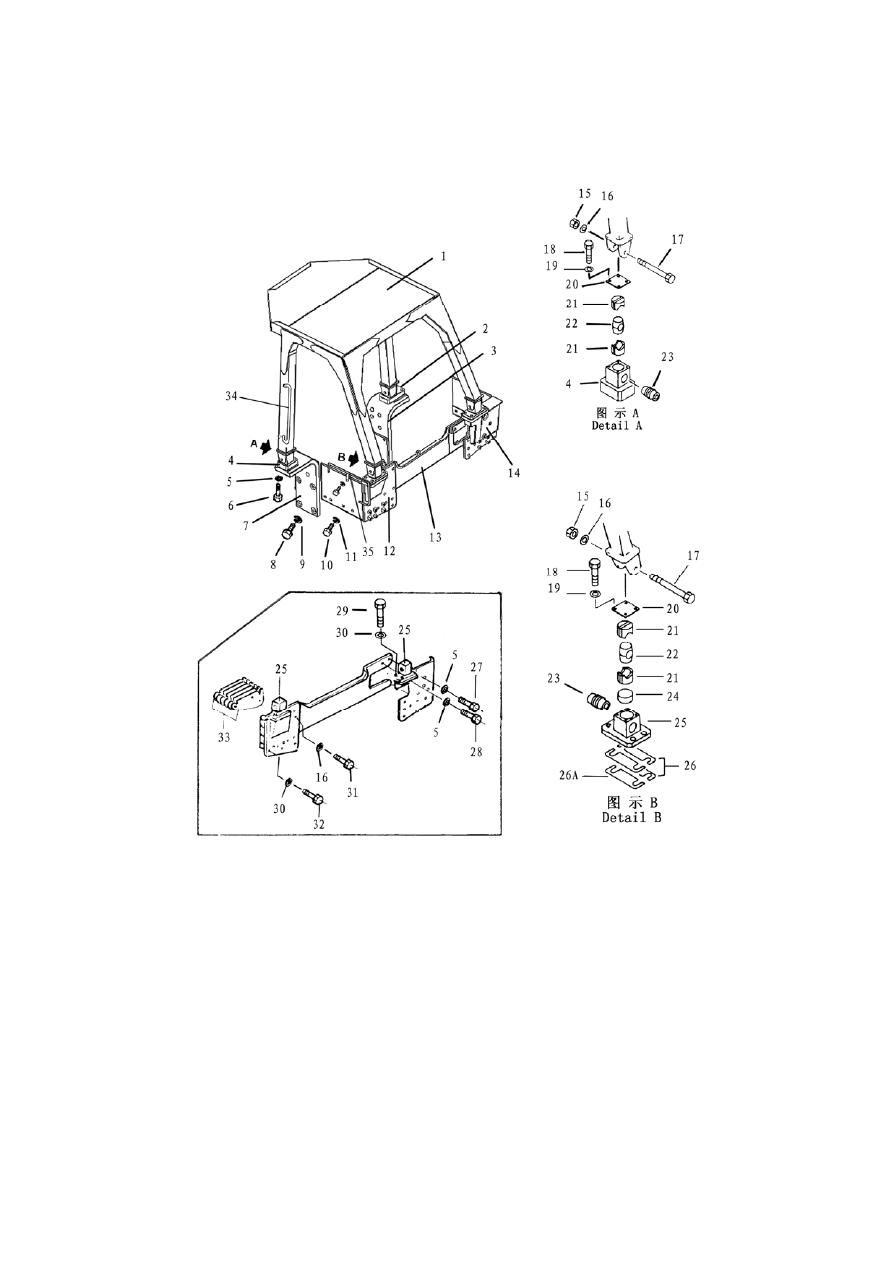

 Fig.801  ROLL OVER PROTECTIVE STRUCTURE BRACKET




















































323

防翻滚装置支架



ROLL OVER PROTECTIVE STRUCTURE BRACKET

序 号

INDEX NO.

件 号

PART  NO.

名        称

DESCRIPTION

数 量

Q'TY

29

30

31

32

33

34

35

01010-52465

01643-32460

01010-52770

01010-52470

175-978-1232

09420-01907

175-978-1270

螺栓              bolt

垫圈              washer

螺栓              bolt

螺栓              bolt

调整垫            shim

把手              handle

把手              handle

8

20

4

12

12

2

2








324

第

802

图

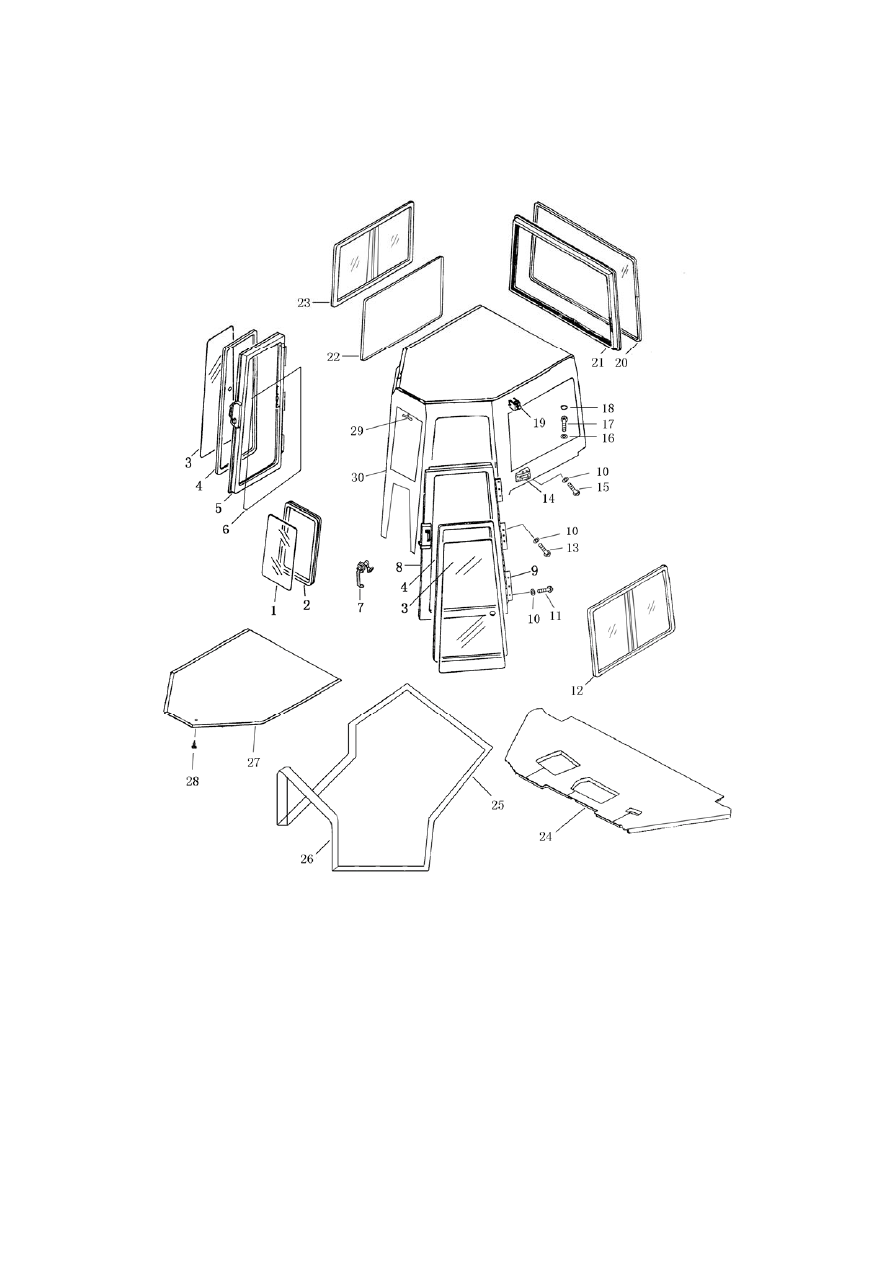

驾驶室



FIG

.

802



CAB



















325

驾驶室



CAB

序号

No.

件    号
Part No.

名       称
Description

数量

Q

’

ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14



15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

171-56-00005

171-56-00004

171-56-00002

171-56-00001

171-56-03000

171-56-06000

16Y-56C-09000

171-56-02000

16Y-56C-04000

01643-31032

01010-51025

171-56-04000

01010-51040

16Y-56C-11000

16Y-56C-12000

01010-51020

01643-31232

01010-51255

16Y-56C-00007

16Y-56C-08000

171-56-00015

171-56-00014

171-56-00003

171-56-05000

171-56-10000

171-56-00006

171-56-00016

171-56-08000

16Y-56C-15000

16Y-56C-14000

171-56-01000

玻璃        glass

镶条        strip

玻璃        glass

镶条        strip

门（右）    door

密封条      strip

锁          lock

门（左）    door

铰链        hinge

垫圈        washer

螺栓        bolt

侧窗        window

螺栓        bolt

左碰锁      lock

右碰锁      lock

螺栓        bolt

垫圈        washer

螺栓        bolt

盖          cover

缓冲垫      shim

玻璃        glass

镶条        strip

镶条        strip

侧窗        window

地板垫      mat

密封条      strip

密封条      strip

顶棚        garnish

钉          screw

后视镜      mirror

框架        bracket

1

1

2

2

1

2

1

1

6

44

18

1

18

1

1

8

11

11

11

4

1

1

2

1

1

1

1

1

14

1

1











326



第

803

图      三齿松土器总成

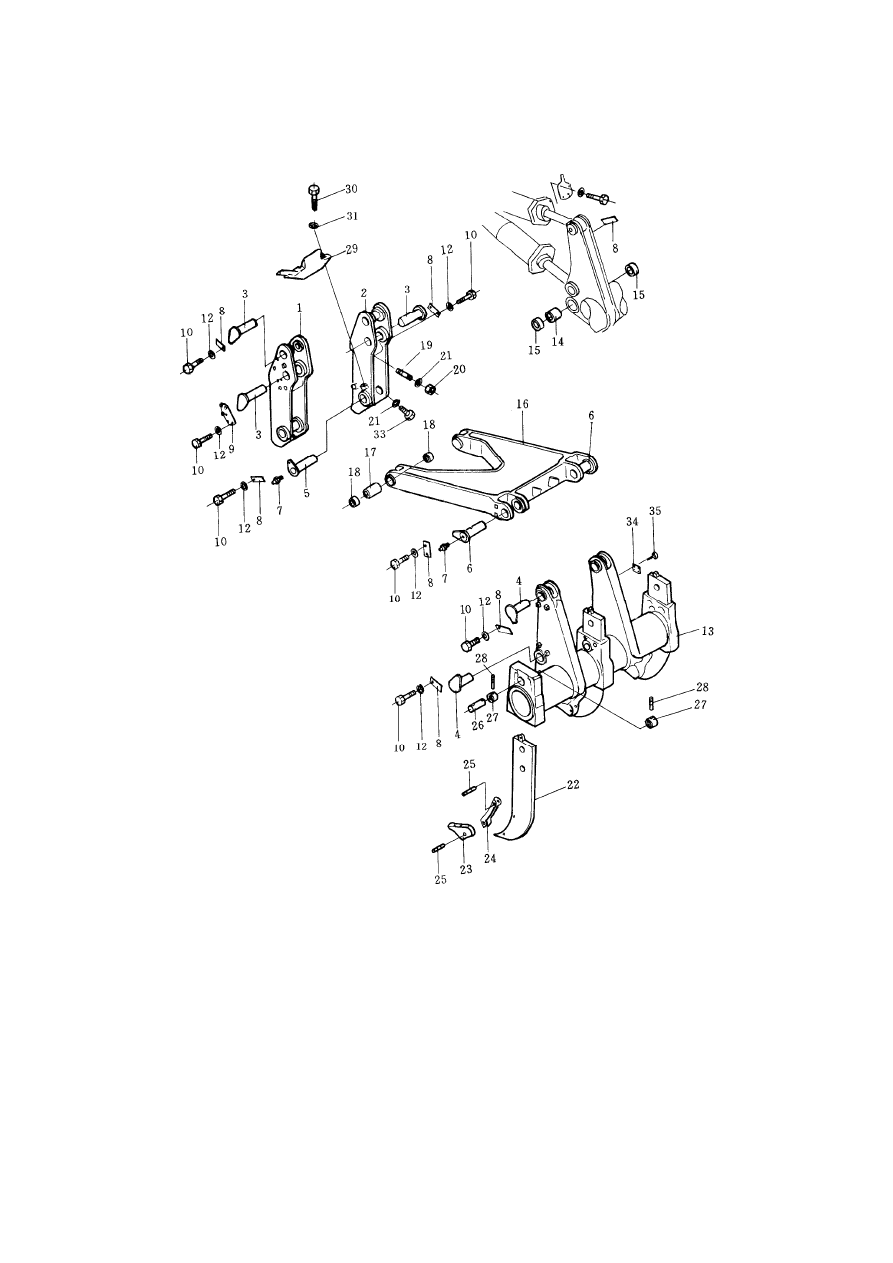

Fig.803   TRIPLE-SHANK RIPPLER ASS’Y

















327

三齿松土器总成

TRIPLE-SHANK RIPPER ASS’Y

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

12



13

14

15



16

17

18

19

20

21



22

23

24

25

26

27

175

-

78

-

61113

175

-

78-61124

175-78-61151

175-78-61181

175-78-61161

175-78-61171

07020-01018

195-78-21171

175-78-61371

01010-52040

01643-32060

175-78-00081

175-78-61141

175-78-61271

175-78-61281

175-78-00090

175-78-61132

175-78-61261

175-78-61281

195-78-11270

195-69-11131

195-69-11140

175-78-00074

175-78-21615

175-78-31230

195-78-21320

175-78-21740

175-78-61331

175-78-61341

左托架

                bracket, L.H

右托架

                bracket, R.H

销

                        pin

销

                        pin

销

                        pin

销

                        pin

油杯

                    fitting, grease

板

                        plate

板

                        plate

螺栓

                    bolt

垫圈

                    washer

横梁组件

            beam ass’y

梁

                        beam

轴瓦

                    bushing

防尘密封圈

    seal, dust

连接架总成

    arm ass’y

连接架

                arm

轴瓦

                    bushing

防尘密封圈

    seal, dust

双头螺栓

            stud

螺母

                    nut

垫圈

                    washer

齿杆组件

      shank ass’y

松土支角

            shank

齿尖

                    point

保护器

                protector

销套

          bushing, pin

销

                        pin

环

                        collar

1

1

4

4

2

2

4

11

1

25

25

1

1

2

4

1

1

2

4

4

4

14

3

3

3

3

9

3

6





328

第

803

图      三齿松土器总成

Fig.803   TRIPLE-SHANK RIPPLER ASS’Y















329

三齿松土器总成

TRIPLE-SHANK RIPPER ASS’Y

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

28

29

30

31

32

33

34

35









175-78-21740

175-78-61320

01010-51645

01643-21645

01602-21648

01018-33990

09601-00835

04418-03060



销套

          bushing, pin

防护板

                plate, guard

螺栓

                    bolt

垫圈

                    washer

弹簧垫圈

            washer, spring

螺栓

                    bolt

铭牌板

(

限制供应

) plate, name

螺旋铆钉

            screw



6

1

4

4

4

10

1

4

























330



第

804

图       松土器提升油缸

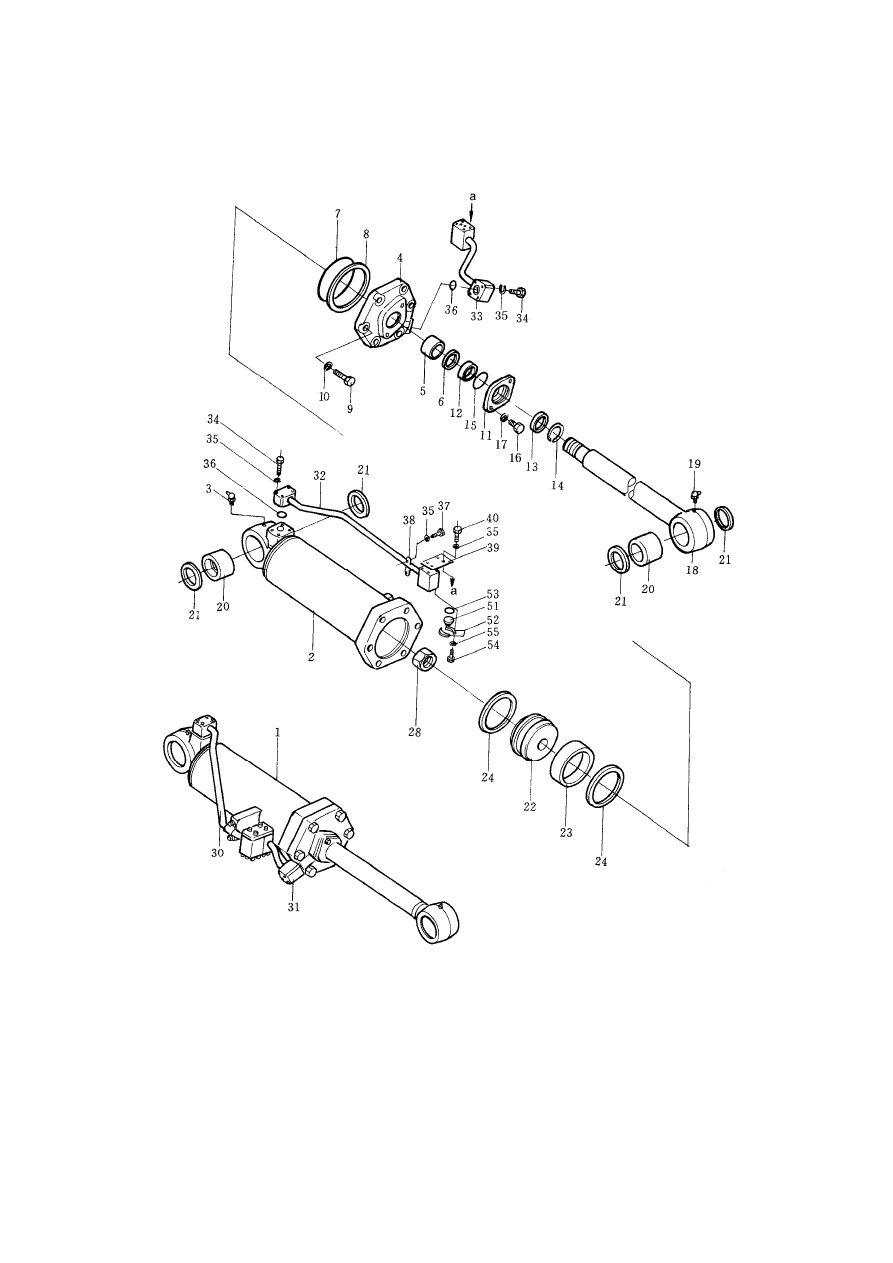

 Fig.804  LIFT CYLINDER FOR RIPPER









331

松土器提升油缸

LIFT CYLINDER FOR RIPPER

序



号



Index No.

件



号



Part No.

名



称



Description

数量



Q’ty





1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

28

30

31

175-63-42700

175-63-42800

175-63-42243

175-63-42343

0701-01060

195-63-42133

07177-09035

707-51-90110

07000-15220

07001-05220

01050-53095

01602-23075

195-63-52470

07177-09020

195-63-94170

07179-00113

07000-03110

01010-51865

01602-21854

175-63-42221

07021-01090

07144-11110

07145-10110

707-36-22550

07155-02250

707-44-22080

175-63-52432

175-63-42581

175-63-42482

松土器提升油缸总成

(

左

) lift cylinder ass’y L.H

松土器提升油缸总成

(

右

) lift cylinder ass’y R.H

左油缸

                    cylinder, L.H

右油缸

                    cylinder, R.H

油杯

                        fitting, grease

油缸头

                    head, cylinder

衬套

                        bushing

活塞杆密封圈

    packing, rod

O

型圈

                    O-ring

挡圈

                        ring, snap

螺栓

                        bolt

弹簧垫圈

                washer, spring

密封盖

                    gland

衬套

                        bushing

防尘圈

                    seal, dust

挡圈

                        ring, snap

O

型圈

                    O-ring

螺栓

                        bolt

弹簧垫圈

                washer, spring

活塞杆

                    rod, piston

油杯

                        fitting, grease

衬套

                        bushing

防尘圈

                    seal, dust

活塞

                        piston

活塞环

                    ring, piston

活塞密封圈

      packing, piston

尼龙螺母

                nut, nylon

左管

                        tube, L.H

左管

                        tube, L.H

1

1

1

1

1

1

1

1

1

1

6

6

1

1

1

1

1

2

2

1

1

2

4

1

1

2

1

1

1





332

第

804

图       松土器提升油缸

 Fig.804  LIFT CYLINDER FOR RIPPER









333

松土器提升油缸

LIFT CYLINDER FOR RIPPER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

32

33

34

35

36

37

38

39

40

51

52

53

54

55

175-63-42591

175-63-42491

01010-51080

01602-21030

07000-13038

01010-51020

07282-03411

175-63-42790

01010-51025

07378-11000

07371-31044

07000-13032

01010-51030

01602-21030

右管

                    tube, R.H

右管

                    tube, R.H

螺栓

                    bolt

弹簧垫圈

            washer, spring

O

型圈

                O-ring

螺栓

                    bolt

管夹

                    clip, tube

板

                        plate

螺栓

                    bolt

盖

                        cap

法兰

                    flange

O

型圈

                O-ring

螺栓

                    bolt

垫圈

                    washer

1

1

8

14

2

2

1

1

4

2

4

2

2

8

















334

第

805

图         松土器倾斜油缸

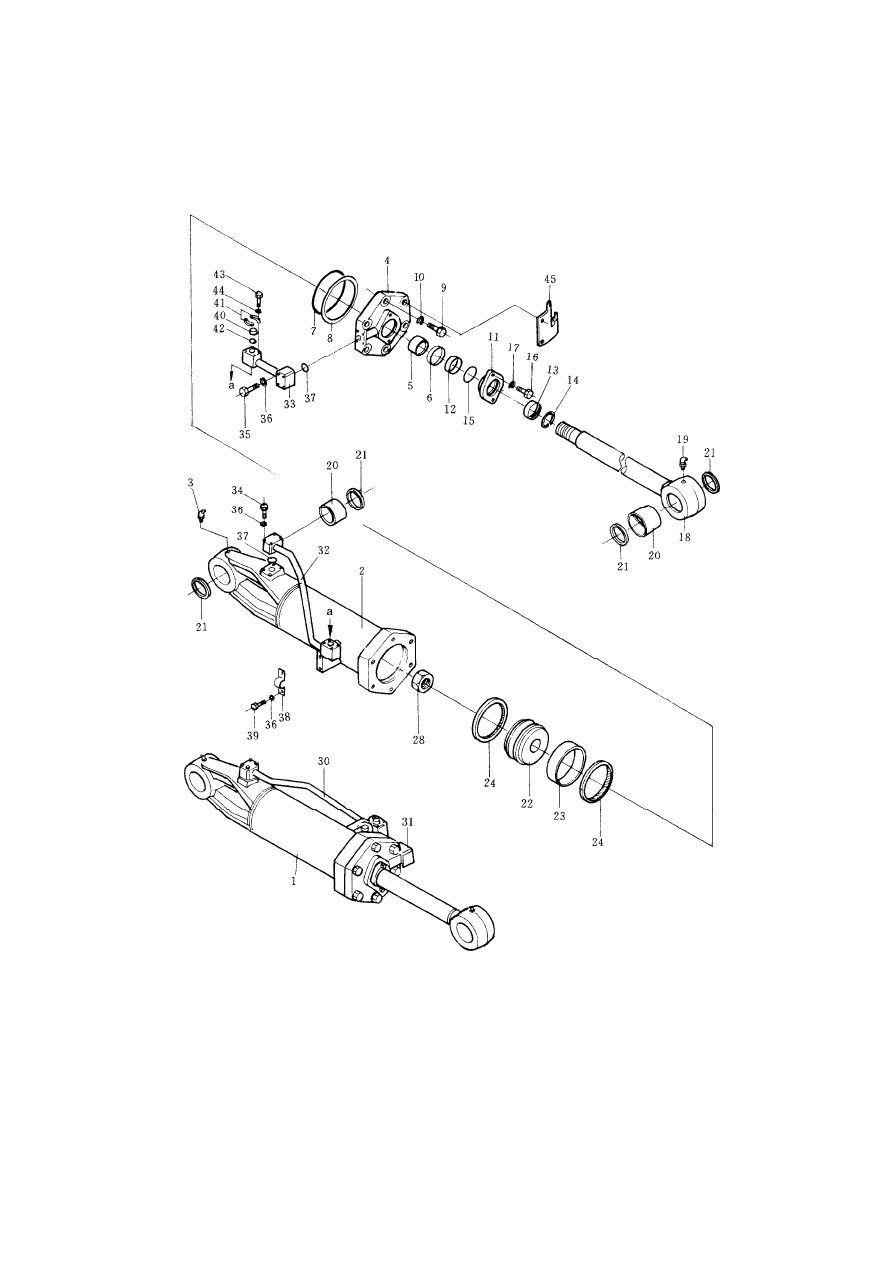

Fig.805    TILT CYLINDER FOR RIPPER













335

松土器倾斜油缸

TILT CYLINDER FOR RIPPER

序



号



Index No.

件



号



Part No.

名



称



Description

数量



Q’ty





1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

28

30

31

32

175-63-43700

175-63-43800

175-63-43142

175-63-43242

07021-01060

195-63-42133

07177-09035

707-51-90110

07000-15220

07001-05220

01050-53095

01602-23075

195-63-52470

07177-09020

195-63-94170

07179-00113

07000-03110

01010-51865

01602-21854

175-63-43121

07021-01060

07144-11110

07145-10110

707-36-22550

07155-02250

707-44-22080

175-63-52432

175-63-43171

175-63-43271

175-63-43181

松土器倾斜油缸组件

(

左

) tilt cylinder ass’y, L.H

松土器倾斜油缸组件

(

右

) tilt cylinder ass’y, R.H

左油缸

                  cylinder, L.H

右油缸

                  cylinder, R.H

油杯

                      fitting, grease

油缸头

                  head, cylinder

衬套

                      bushing

密封圈

                  packing, rod

O

型圈

                  O-ring

挡圈

                      ring, snap

螺栓

                      bolt

弹簧垫圈

              washer, spring

密封盖

                  gland

衬套

                      bushing

防尘圈

                  seal, dust

挡圈

                      ring, snap

O

型圈

                  O-ring

螺栓

                      bolt

弹簧垫圈

              washer, spring

活塞杆

                  rod, piston

油杯

                      fitting, grease

衬套

                      bushing

防尘圈

                  seal, dust

活塞

                      piston

活塞环

         ring, piston

活塞密封圈

     packing, piston

尼龙螺母

       nut, nylon

左管

                      tube, L.H

左管

                      tube, L.H

右管

                      tube, R.H

1

1

1

1

1

1

1

1

1

1

6

6

1

1

1

1

1

2

2

1

1

2

4

1

1

2

1

1

1

1





336

第

805

图         松土器倾斜油缸

Fig.805    TILT CYLINDER FOR RIPPER













337

松土器倾斜油缸

TILT CYLINDER FOR RIPPER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

33

34

35

36

37

38

39

40

41

42

43

44

175-63-43281

01010-51080

01010-51065

01602-21030

07000-13038

07282-03411

01010-51020

07378-11000

07371-31044

07000-13032

01010-51030

01602-21030

右管

                    tube, R.H

螺栓

                    bolt

螺栓

                    bolt

弹簧垫圈

            washer, spring

O

型圈

                O-ring

管夹

                    clip

螺栓

                    bolt

盖

                        cover

法兰

                    flange

O

型圈

                O-ring

螺栓

                    bolt

托架

                    bracket

1

4

4

10

2

1

2

2

4

2

8

8













338

第

806

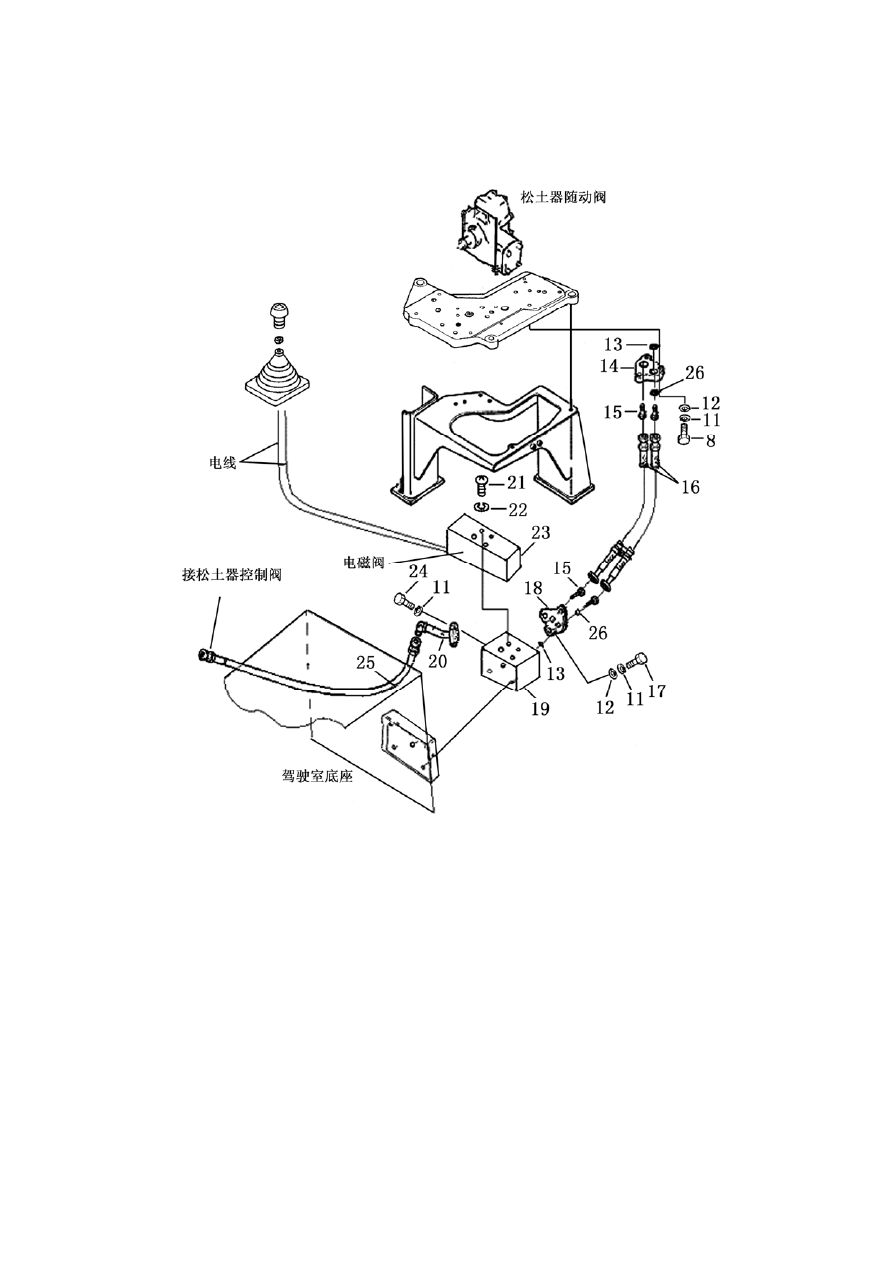

图          松土器选择阀

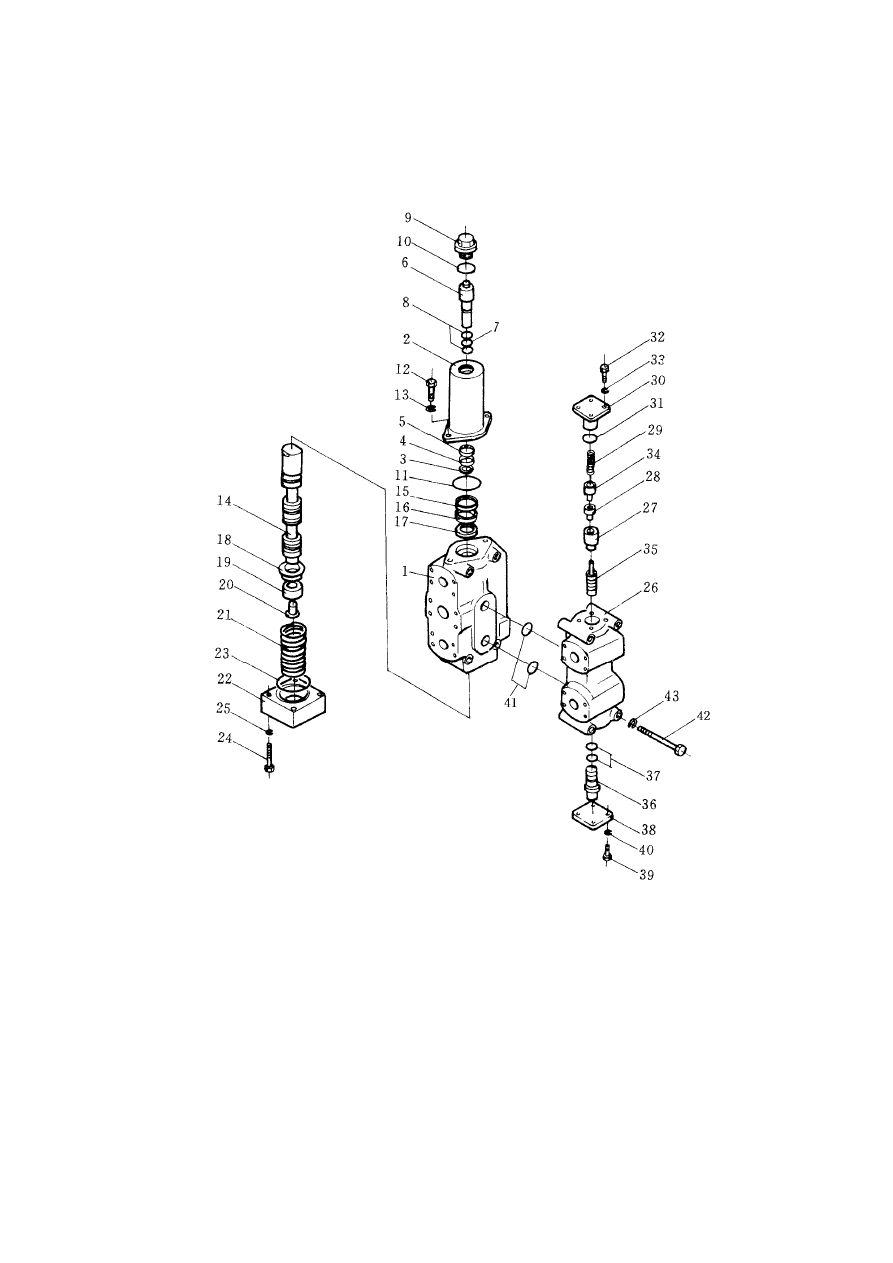

Fig.806  SELECTOR VALVE FOR RIPPER















339

松土器选择阀

SELECTOR VALVE FOR RIPPER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

700-61-13006

700-61-33111

700-61-33410

700-61-33450

700-61-33440

07016-00226

700-61-33430

07000-02018

07001-02018

700-61-33420

07002-03634

07000-02065

01010-51235

01602-21236

700-16-33460

07016-00407

700-52-31310

07006-00040

700-61-33470

700-61-33510

700-61-33520

700-61-33481

700-61-33490

07000-02070

01010-51060

01602-21030

700-61-34111

700-61-34220

700-61-34340

PC

阀总成

    valve ass’y

阀体

                  body, valve

体

                      body

挡圈

                  ring, snap

衬套

         spacer

防尘圈

              seal, dust

阀杆

                  rod, valve

O

型圈

              O-ring

密封圈

       ring, back-up

螺塞

                  plug

O

型圈

              O-ring

O

型圈

              O-ring

螺栓

                  bolt

弹簧垫圈

     washer, spring

阀杆

                  spool

防尘圈

              seal, dust

套环

                  collar

U

型油封

          U-packing

护圈

                  retainer

套环

                  collar

螺塞

                  plug

弹簧

                  spring

盖

                      cover

O

型圈

              O-ring

螺栓

                  bolt

弹簧垫圈

     washer, spring

阀体

                  body, valve

止回阀

       valve, check

止回阀

       valve, check

1

1

1

1

1

1

1

1

2

1

1

1

2

2

1

1

1

1

1

1

1

4

1

1

4

4

1

1

1







340

第

806

图          松土器选择阀

Fig.806  SELECTOR VALVE FOR RIPPER

















341

松土器选择阀



SELECTOR VALVE FOR RIPPER



序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43





700-61-34230

700-61-34141

07000-13025

01010-51030

01602-21030

700-61-34510

700-61-34330

700-61-34320

07000-12021

700-61-34310

01010-51030

01602-21030

07000-13035

01011-51000

01602-21030

弹簧

                    spring

螺塞

                    plug

O

型圈

                O-ring

螺栓

                    bolt

垫圈

                    washer

制动器

                stopper

活塞

                    piston, pilot

螺塞

                    plug

O

型圈

                O-ring

板

                        plate

螺栓

                    bolt

垫圈

                    washer

O

型圈

                O-ring

螺栓

                    bolt

垫圈

                    washer

1

1

1

4

4

1

1

1

2

1

4

4

2

4

4









342



第

807

图       松土器管路总成

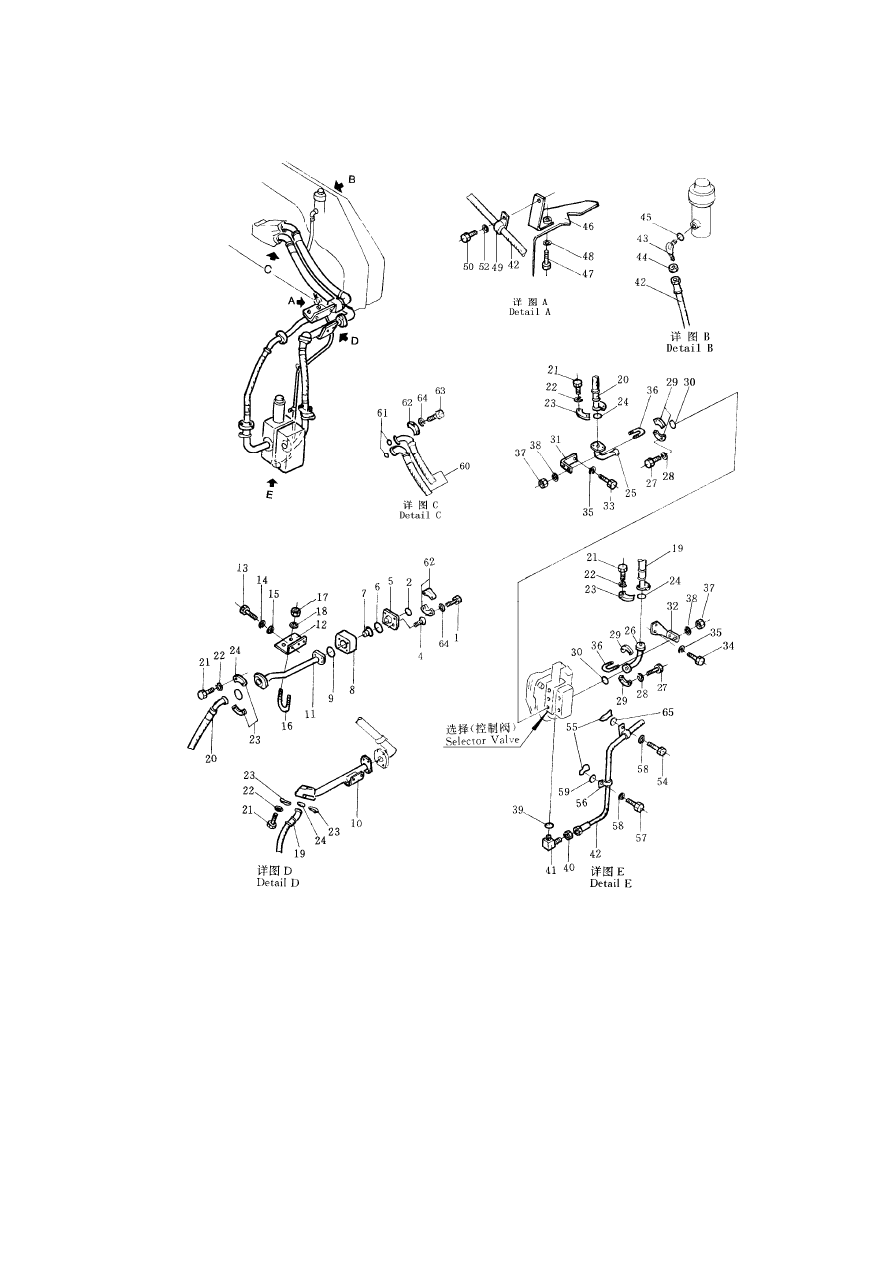

   Fig.807   PIPING ASS’Y FOR RIPPER













343

松土器管路总成

PIPING ASS’Y FOR RIPPER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2



4

5

6

7

8



9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

01010-51295

07000-13048

175-78-62101

01224-40620

175-78-62140

07000-12055

175-78-62151

175-78-62260



07000-31048

175-78-62163

175-78-62173

175-78-62123

01010-51235

01602-21236

01643-31232

07283-24354

01599-01011

01643-31032

07114-01406

07114-01407

01010-51240

01602-21236

07371-31465

07000-13048

175-78-63110

175-78-63250

01010-51240

01602-21236

07371-31465

07000-13048

175-78-63230

175-78-63241

01010-51235

01010-51240

螺栓

                    bolt

O

型圈

                O-ring

阀总成

                valve ass’y

螺钉

                    screw

法兰

                    flange

O

型圈

                O-ring

阀

                        valve

法兰

                    flange



O

型圈

                O-ring

管

                        tube

管

                        tube

托架

                    bracket

螺栓

                    bolt

弹簧垫圈

            washer, spring

垫圈

                    washer

卡夹

                    clip

螺母

                    nut

垫圈

                    washer

软管

                    hose

软管

                    hose

螺栓

                    bolt

弹簧垫圈

            washer, spring

法兰

                    flange

O

型圈

                O-ring

左管

                    tube, L.H

右管

                    tube, R.H

螺栓

                    bolt

弹簧垫圈

            washer, spring

法兰

                    flange

O

型圈

                O-ring

左托架

                bracket, L.H

右托架

                bracket, R.H

螺栓

                    bolt

螺栓

                    bolt

4

2

1

2

1

1

1

1



1

1

1

1

5

5

5

2

4

4

1

1

16

16

8

4

1

1

8

8

4

2

1

1

2

2





344

第

807

图       松土器管路总成

   Fig.807   PIPING ASS’Y FOR RIPPER















345

松土器管路总成

PIPING ASS’Y FOR RIPPER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

54

55

56

57

58

59

60

61

62

63

64

65

01602-21236

07283-24346

01599-01011

01643-31032

07002-01623

01583-11610

175-78-32170

07113-00320

07234-10315

07239-12009

07002-02034

175-78-65120

01010-51030

01602-21030

195-79-12181

01010-51025

01602-21030

01643-31032

01010-51235

195-79-12181

195-78-22471

01010-51025

01602-21030

01643-31032

175-78-62480

07000-13048

07371-31465

01010-51240

01602-21236

01643-31232

弹簧垫圈

            washer, spring

卡夹

                    clip

螺母

                    nut

垫圈

                    washer

O

型圈

                O-ring

螺母

                    nut

弯管头

                elbow

软管

                    hose

弯管头

                elbow

螺母

                    nut

O

型圈

                O-ring

托架

                    bracket

螺栓

                    bolt

弹簧垫圈

            washer, spring

卡夹

                    clip

螺栓

                    bolt

弹簧垫圈

            washer, spring

垫圈

                    washer

螺栓

                    bolt

卡夹

                    clip

卡夹

                    clip

螺栓

                    bolt

弹簧垫圈

            washer, spring

垫圈

                    washer

软管

                      hose

O

型圈

                O-ring

法兰

                    flange

螺栓

                    bolt

弹簧垫圈

            washer, spring

垫圈

                    washer

4

2

4

4

1

1

1

1

1

1

1

1

2

2

1

1

1

1

1

2

2

1

1

2

2

2

8

12

16

1









346



第

808

图         松土器油缸管路

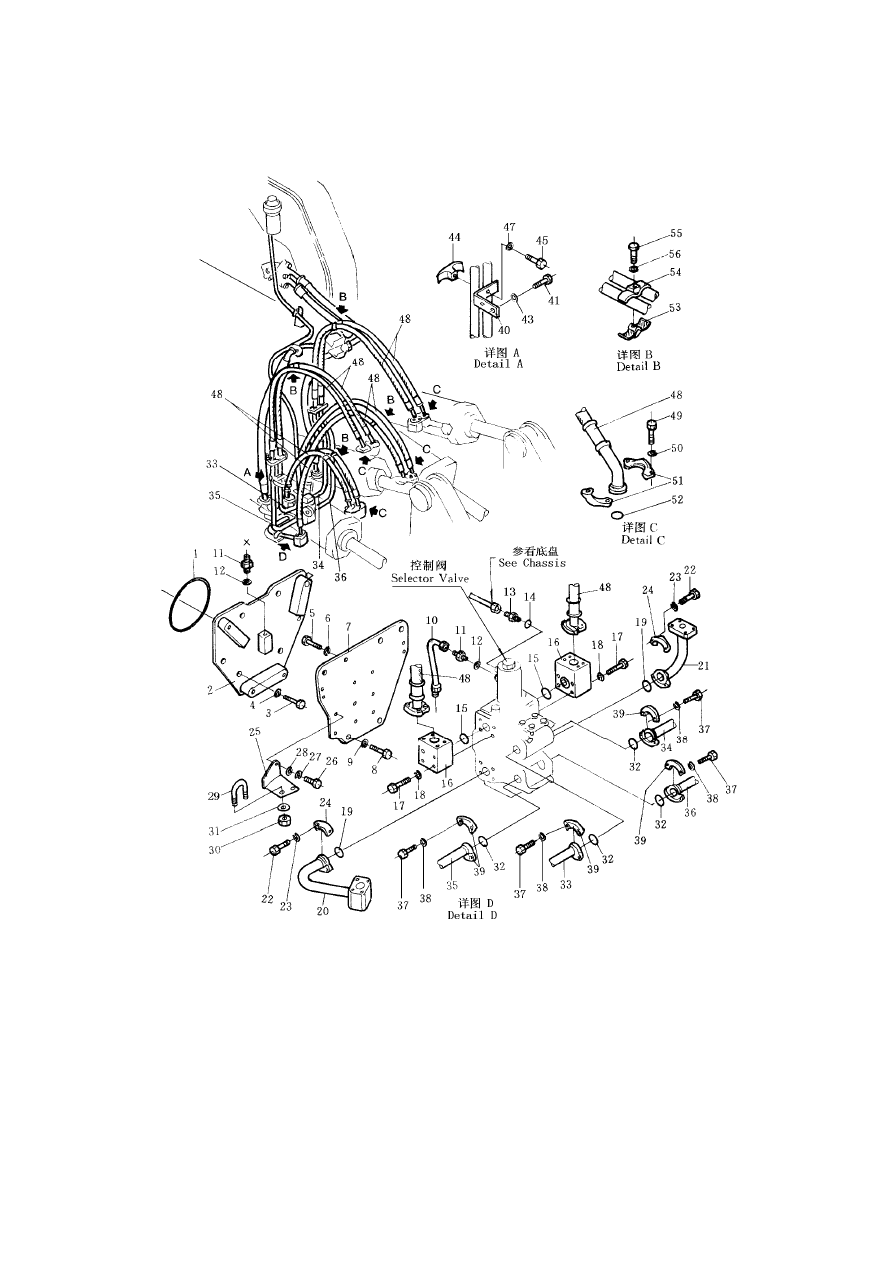

 Fig.808  CYLINDER PIPING FOR RIPPER













347

松土器油缸管路

CYLINDER PIPING FOR RIPPER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

07000-05195

195-78-45240

01010-52050

01602-22060

01050-51230

01602-21236

195-78-45250

01010-52050

01602-22060

195-78-22651

07211-51016

07005-01612

07230-10315

07002-01034

07000-13038

195-78-22150

01010-51085

01602-01030

07000-13038

175-78-63130

175-78-63161

01010-51035

01602-21030

07371-31255

195-78-45260

01010-51240

01602-21236

01643-31232

O

型圈

                O-ring

板

                        plate

螺栓

                    bolt

垫圈

                    washer

螺栓

                    bolt

垫圈

                    washer

板

                        plate

螺栓

                    bolt

垫圈

                    washer

管

                        tube

管接头

                nipple

衬垫

                    gasket

管接头

                nipple

O

型圈

                O-ring

O

型圈

                O-ring

弯头

                    elbow

螺栓

                    bolt

垫圈

                    washer

O

型圈

                O-ring

管

(

左面

)              tube, L.H

管

(

右面

)              tube, R.H

螺栓

                    bolt

垫圈

                    washer

拼合法兰

      flange, split

托架

                    bracket

螺栓

                    bolt

垫圈

                    washer

垫圈

                    washer

1

1

6

6

6

6

1

4

4

1

2

2

1

1

2

2

8

8

2

1

1

8

8

4

1

2

2

2









348

第

808

图         松土器油缸管路

 Fig.808  CYLINDER PIPING FOR RIPPER











349

松土器油缸管路

CYLINDER PIPING FOR RIPPER

序



号



Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56



07283-23450

01599-01011

01643-31032

07000-13038

175-78-63180

175-78-63190

175-78-63210

175-78-63220

01010-51035

01602-21030

07371-31255

195-78-45211

01010-51235

01602-21236

01643-31232

195-78-45270

01010-51235

01602-21236

01643-31232

07114-01015

01010-51030

01602-21030

07371-31049

07000-13032

195-78-22320

195-78-22330

01010-51265

01602-21236



卡箍

                    clip

螺母

                    nut

垫圈

                    washer

O

型圈

                O-ring

管

(

左面

)              tube, L.H

管

(

右面

)              tube, R.H

管

(

左面

)              tube, L.H

管

(

右面

)              tube, R.H

螺栓

                      bolt

垫圈

                      washer

拼合法兰

              flange, split

托板

                      bracket

螺栓

                      bolt

垫圈

                      washer

垫圈

                      washer

卡夹

                      clip

螺栓

                      bolt

垫圈

                      washer

垫圈

                      washer

软管

                      hose

螺栓

                      bolt

垫圈

                      washer

拼合法兰

              flange, split

O

型圈

                  O-ring

管夹

                      clip

管夹

                      clip

螺栓

                      bolt

垫圈

                      washer

1

2

2

4

1

1

1

1

16

16

8

2

4

4

4

2

2

2

2

8

64

64

32

16

4

4

4

4









350



第

809

图       单齿松土器总成

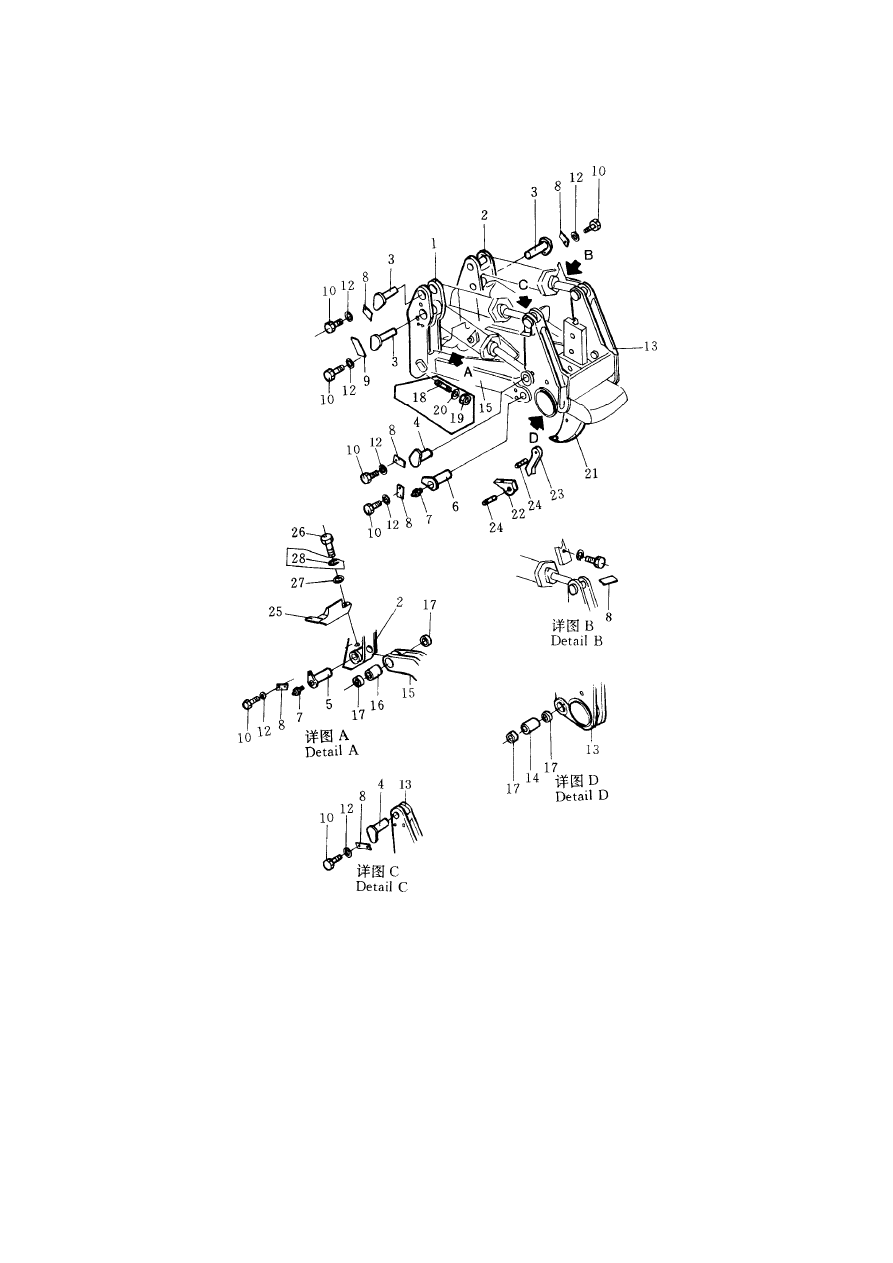

Fig.809  SINGLE SHANK RIPPER ASS’Y









351

单齿松土器总成

SINGLE SHANK RIPPER ASS’Y

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

175-78-61113

175-78-61124

175-78-61151

175-78-61181

175-78-61161

175-78-61171

07020-01018

195-78-21171

24Y-89-10000

01010-52045

01643-32060

24Y-89-20000

175-78-61271

175-78-61132

175-78-61261

175-78-61281

195-78-11270

195-69-11131

195-69-11140

24Y-89-30000

175-78-31230

195-78-21320

175-78-21740

175-78-61320

01010-51640

01643-31645

01602-01648

左托架

       bracket, L.H

右托架

       bracket, R.H

销

                      pin

销

                      pin

销

                      pin

销

                      pin

油杯

                  fitting, grease

板

                      plate

板

                      plate

螺栓

                  bolt

垫圈

                  washer

横梁

                  beam

轴瓦

                  bushing

连接架

              arm

轴瓦

                  bushing

密封圈

              seal, dust

双头螺栓

          stud

螺母

                  nut

垫圈

                  washer

松土支角

          shank

齿尖

                  point

保护器

              protector

销总成

              pin ass’y

防护板

              plate, guard

螺栓

                  bolt

垫圈

                  washer

垫圈

                  washer

1

1

4

4

2

2

4

11

1

25

25

1

2

1

2

8

4

4

14

1

1

1

5

1

4

4

4







352



第

810

图       松土器控制杆

     Fig.810  RIPPER CONTROL LEVER
