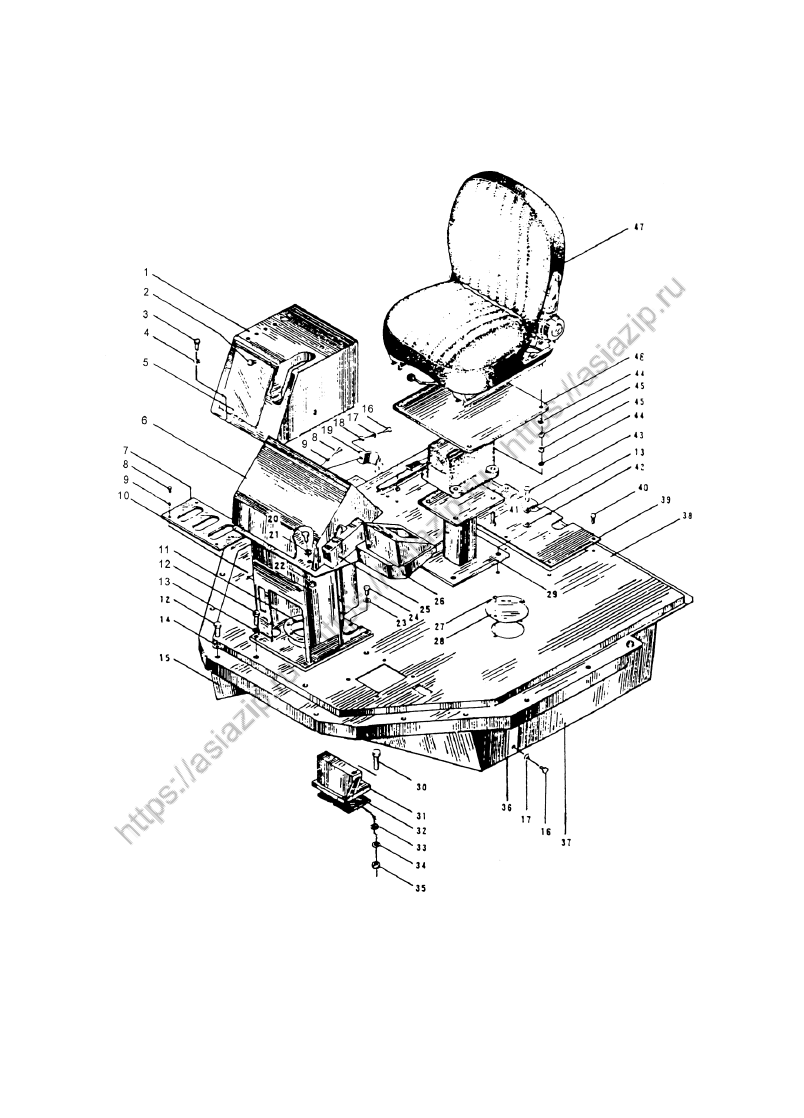

30.16M  驾驶室(一)



кабины

(1)



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

Z30.16M.1.Z

驾驶室



кабины

1

2

Z50E.16F.4-2

玻璃

(

前

)

Передняя    стекло

1

3

Z30.16.4E.3B

右门



правая дверь

1

4

Z50E.16F.4-8

螺塞



пробка



4





















7

Z30.16.4E-12

玻璃

(

后

)

Задняя    стекло

1

8

Z30.16.4E-11

密 封 嵌 条

(

后

)

Уплотнительная

плита-вкладыш

(задняя)

1

9

Z30.16.4E.2B

左门



левая дверь

1

10

Z50E.16F.4-5

密 封 嵌 条

(

前

)

Уплотнительная

плита-вкладыш(передняя)



1

11

Z50E.16F.4-4

玻璃

(

侧

)

крышка    стекло

2

12

Z50E.16F.4-6

板



панель

4

13

GB/T5783-1986

螺栓

M8

×

20 ZnD

20

болт

20

14

GB/T97.2-1985

垫圈

8 ZnD

шайба

8

15

Z30.16M.1.2

顶板



крышка

1

16

Z40E.16F.6

塑扣



Пластмассовая скоба

24









































































































131




Z30.16M  驾驶室(二)



кабины

(2)











132






Z30.16M  驾驶室(二)



кабины

(2)



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

Z30.16.8

手制动操纵外盒



Внешняя контрольная

1







коробка ручного тормоза



2

Z30.16.8-5

圆头螺钉



Винт с круглой головкой

1

3

GB/T5783-1986

螺栓

M8

×

20 ZnD

болт

2

4

GB/T97.2-1985

垫圈

8 ZnD

шайба

2

5



铰链

50

шарнир

1

6

Z30.16M.2

仪表盒



Коробка прибора

1

7

Z60.16.1-1

多路阀操纵盖板



Cover

1

8

GB/T5783-1986

螺栓

M6

×

15 ZnD

болт

12

9

GB/T93-1987

垫圈

6

шайба

12

10

Z30.16.1-2

多路阀操纵盖板



Контрольный торцовый

1







щит

многоканального

клапана



11

Z30.16-4

转向器支承板



Опорная плита переключателя

1

12

GB/T5783-1986

螺栓

M12

×

25 ZnD

болт

14

13

GB/T93-1987

垫圈

12

шайба

8

14

GB/T97.2-1985

垫圈

12 ZnD

шайба

1

15

Z30.16F.3

右盖



Правый    крышка

4

16

GB/T5783-1986

螺栓

M8

×

20 ZnD

болт

4

17

GB/T97.2-1985

垫圈

8 ZnD

шайба

4

18

GB/T6170-1986

螺母

M8 ZnD

гайка

2

19

Z30.16-1

方向机卡



Координатник

1

20

GB/T5783-1986

螺栓

M12

×

35 ZnD

болт

4

21

GB/T97.2-1985

垫圈

12 ZnD

шайба

4

22

GB/T6170-1986

螺母

M12 ZnD

гайка

4

23

GB/T97.2-1985

垫圈

10 ZnD

шайба

3



133

24

GB/T5783-1986

螺栓

M10

×

16 ZnD

болт

3

25

Z30.16.3.1

侧盖



Крышка    крышка

1

26

Z30.16.3.2

支架



подпорка

1

27

GB/T65-1985

螺钉

M6

×

10 ZnD

винт

2

28

Z30.16-11

盖



крышка

1






Z30.16M  驾驶室(二)



кабины

(2)



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



29

Z30.16.9

椅下支架



Кроштейн

под

сиденьем

1

30

GB/T5783-1986

螺栓

M14

×

55 ZnD

болт

2

31

Z30.16.10.2

前支承



Передняя опора

1

32

Z30.16-3

前减震垫



Передний амортизатор

1

33

GB97.2-85

垫圈

14 ZnD

шайба

2

34

GB93-87

垫圈

14

шайба

2

35

GB/T6170-1986

螺母

M14 ZnD

гайка

2

36

Z30.16F.4

左盖



крышка (левая)

1

37

Z30.16.10-1

罩板



Плита кохужа

1

38

Z30.16F.2

底板架



Рама шасси

1

39

Z30.16.7-13

盖板



крышка

1

40

GB21-85

螺钉

M8

×

20

винт

6

41

GB/T5783-1986

螺栓

M10

×

40 ZnD

болт

4

42

GB/T97.2-1986

垫圈

12 ZnD

шайба

4

43

GB/T5783-1986

螺栓

M10

×

30 ZnD

болт

4

44

GB/T93-1987

垫圈

10

шайба

8

45

GB/T6170-1986

螺母

M10 ZnD

гайка

8

46



座椅升降装置



Подъемно-спускательное

1







устройство сиденья





134

47

ZT6A

座椅



сидение

1

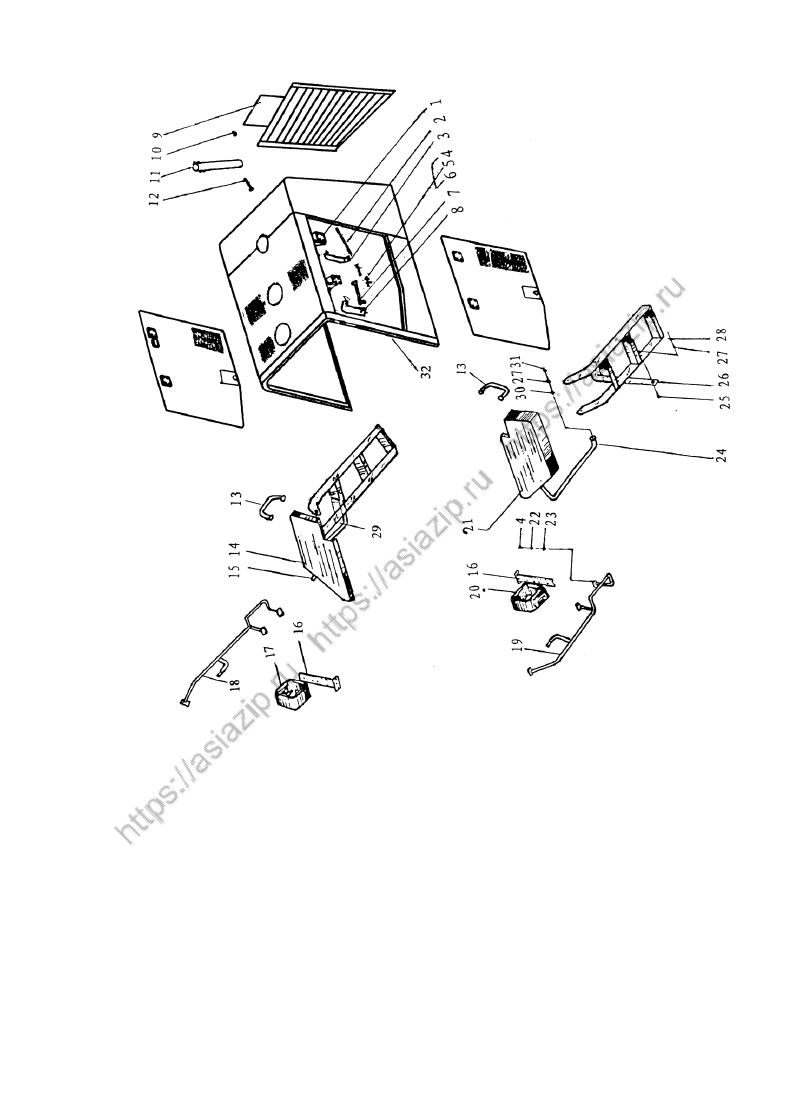

Z30.17M  车身附件

Кузов и комплектующие принадлежности






135









Z30.17M  车身附件



Кузов и комплектующие принадлежности





136

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

Z30.17F.1.5

铰链



шарнир

4

2

JY2307

气弹簧



воздушная пружина

2

3

Z30.17M.1.1-3

板



панель

2

4

GB/T91-1986

开口销

3.2

×

16 ZnD

шплинт

8

5

GB/T97.2-1985

垫圈

8 ZnD

шайба

22

6

GB/T882-1986

销轴

B8

×

40 ZnD

палец

4

7

Z40E.17F.1.5

板



панель

2

8

Z30.17F.1.4

支座



держатель

2

9

Z30.17M.1.4

格栅



решетка

1

10

GB/T5781-1986

螺栓

M10

×

25 ZnD

болт

20

11

Z30.17.15

销



штифт

1

12

Z30.17.14

保险销



предохранительный
штифт

1

13

Z30.17.9

后扶手



Задняя ручка

2

14

Z30.17.8A

右踏板



правый    педаль

1

15

Z30.17.7A

右扶手



Правая ручка

1





















18

Z30.17.13

前右扶手



Передняя правая ручка

1

19

Z30.17.12

前左扶手



Передняя левая ручка

1











21

Z30.17.17A

左踏板



Левый    педаль

1

22

GB/T93-1987

垫圈

8

шайба

12

23

GB/T5783-1986

螺栓

M12

×

30 ZnD

болт

14

24

Z30.17.5A

左扶手



Левая ручка

1

25

GB/T5783-1986

螺栓

M12

×

40 ZnD

болт

8

26

Z30.17-3

撑铁



Упор

2

27

GB/T93-1987

垫圈

12

шайба

22

28

GB/T6170-1986

螺栓

M12

×

40 ZnD

болт

8

29

Z30.17M.5

梯子



лестница

2

30

GB/T97.2-1985

垫圈

12 ZnD

шайба

8

31

GB/T5783-1986

螺栓

  M12

×

25 ZnD

болт

12

32

Z30.17M.1.1

发动机护罩



защитный

колпак

двигателя

1








137

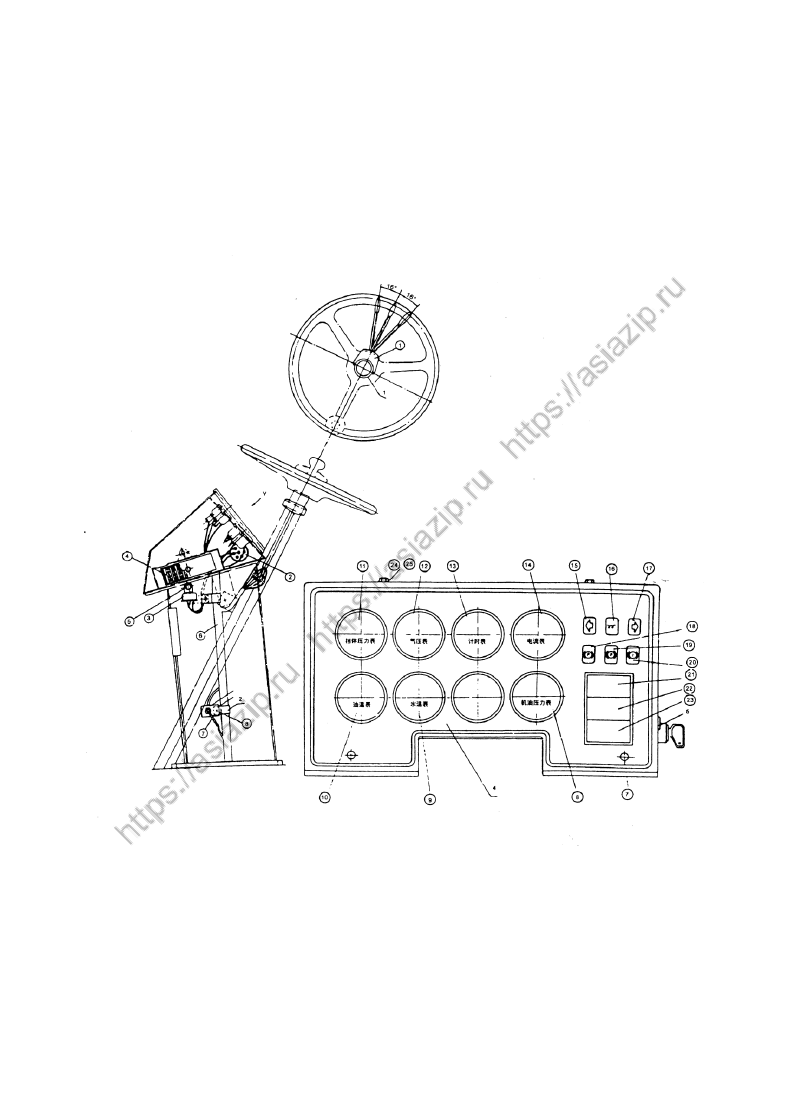

驾驶室电气组件图(塑料仪表板)

Электросхема водительского салона

(

Панель пластмассового прибора

)













138





驾驶室电气组件图(塑料仪表板)

Электросхема водительского салона

(

Панель пластмассового прибора

)

序
号

Номе

р



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

Z30.18-9

转向灯开关环箍



хомут переключателя

1







поворотной фары



2

Z30.18-2

线夹



зажим кабеля

2

3

Z30.18.12.1E

仪表板



панель приборов

1

4

Z30.18.12.1-1

塑料仪表面板



Панель

пластмассового

прибора

1

5

Z30.18.12-1
0

标牌



маркировка

1

(1)

JK802A

转向灯开关



включатель

поворотного

фонаря

1

(2)

JK406

钥匙开关



включатель ключа

1

(3)

SG224C

闪光继电器



вспышечное реле

1

(4)

BX308

保险丝盒



коробка предохранителя

1

(5)

GB/T5783-1986

螺栓

M5

×

16 ZnD

болт

1

(6)



线束



Пучок

1

(7)

GB/T819-1985

螺钉

M6

×

16 ZnD

винт

2

(8)

DY-2CA

机油压力表



манометр дизеля

1

(9)

DW-2CA

水温表



водяной термометр

1

(10)

DW-2CB

油温表



масляный термометр

1

(11)

YT-202C/5E

档位压力表



манометр скоростей

1

(12)

DY-2CB

气压表



Манометр

1

(13)

GS-3

工作计时表



таймер

1

(14)

DL-3

电流表



амперметр

1

(15)

XDB-WSL

左转向指示灯



Левый  включатель поворотного  фонаря

1

(16)

XDB-WSL

手制动指示灯



Указатель ручного тормоза

1

(17)

XDB-WSL

右转向指示灯



Правый  включатель поворотного  фонаря

1

(18)

XDB-WSL

充电指示灯



Индикатор зарядки

1

(19)

XDB-WSL

气压低指示灯



Указатель низкого давления

1

(20)

XDB-WSL

刹车指示灯



Указатель тормоза

1

(21)

JK931-006

仪表灯开关



включатель подсветника

1

(22)

JK931-032

前照灯开关



включатель переднего фонаря

1

(23)

JK931-032

后照灯开关



включатель заднего фонаря

1

(24)

GB/T5783-1986

螺栓

M6

×

16ZnD

болт

2



139

(25)

GB/T97.2-1985

垫圈

6

шайба

2







Z30.18M  电气系统(电气接线图)

электросистема

(

Соединительная электросхема

)

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1



起动电机



Мотор

1

2



发电机



Генератор

1

3

6QA-135

蓄电池



аккумулятор

2

4

SG224C

闪光器



вспышечное реле

1

5

JK861

闸刀开关



рубильник

1

6

BX201

保险器（

60A

）

  Предохранитель

2

7

BX308

保险管盒



Коробка плавкого патрона

1

8

10A

保险管



Плавкий патрон

1

9

20A

保险管



Плавкий патрон

1

10

DL229G

喇叭



клаксон

1

11

DF204

倒车蜂鸣器



Зуммер заднего хода-сигнала

1

12

YG-2CB

气压传感器



Датчик давления

1

13

YG-2CA

机 油 压 力 传 感

器



Датчик масляного давления

1

14

WG-1

气温传感器



Термодатчик

1

15

WG-1

油温传感器



Термодатчик масла

1

16



刹车灯开关



Включатель тормозного света

1

17

JK942

倒车灯开关



Включатель

заднего

хода-сигнала

1

18

JK406C-1

钥匙开关



включатель ключа

1

19

JK931/Z30-3

开关组件



блок включателя

1





·前照灯开关



включатель переднего фонаря

1





·后照灯开关



включатель заднего фонаря

1





仪表灯开关



включатель подсветника

1

20

JK802A

转向灯开关



включатель

поворотного

фонаря

1

21

DY-2CA

机油压力表



манометр дизеля

1

22

DW-2CA


水温表



водяной термометр

1

23

DW-2CB


油温表



масляный термометр

1

24

YT-202C/5E

档位压力表



манометр скоростей

1

25

DY-2CB

气压表



Манометр

1



140

26

GS-3

工作计时表



таймер

1

27

DL-3

电流表



амперметр

1











Z30.18F  电气系统(电气接线图)

электросистема

(

Соединительная электросхема

)

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



28



XDB-WSL

指示灯组件



Блок

светового

указателя

1

1





·左转向指示灯



Указатель левого поворота

1





·手制动指示灯



Указатель

ручного

тормоза

1





·右转向指示灯



Указатель

правого

поворота

1





·充电指示灯



Индикатор зарядки

1





·气压低指示灯



Указатель

низкого

давления

1





·刹车指示灯



Указатель тормоза

1

29

32BC0074

前组合灯



блок-фара

2

30

202

后照灯



Задний свет

2

31

XHYJKJ24-101

后组合灯



блок задних фонарей

2

32

MFD190

雨刷器



стеклоочиститель

1

33

ZDS-110R

风扇



вентилятор

1

34

201

工作灯



рабочая лампа

2

35

NZ1-4

顶灯



верхняя лампа

1

36

JK-106

风扇开关



включатель
вентилятора

1

37

JK-114

雨刷器开关



Включатель

дождевой

щетки

1

38

JK-106

工作灯开关



включатель

рабочих

ламп

1























141
