CHANGLIN погрузчик ZLM30-5. Каталог запчастей (2005 год) - часть 2



34

Z30.2.8 精滤

器



Фильтр точной очистки





序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.2.8-7

阀盖



Крышка клапана

1

2

JB/T1002-1977

垫圈

30

шайба



1

3

Z30.2.8-6

弹簧



пружина



1

4

Z30.2.8-5

阀芯



Сердечник

клапана



1

5

Z30.2.8-8

精滤油器上盖



Верхняя  крышка  фильтра  точной



очистки



1

6

Z30.2.8-3

胶垫

Резиновая прокладка



1

7

XU-B80×100

线隙式滤油器



Шнуровой фильтр



1

8

Z30.2.8-2

座



подставка



1

9

Z30.2.8-1

弹簧

пружина



1

10

GB1235-1976

O

型密封圈

105

×

5.7

О-образное  уплотнительное

кольцо



1

11

Z30.2.8-4

螺母

гайка



1

12

Z30.2.8.1

精滤器体

Корпус

фильтра

точной

очистки



1

13

JB/T1002-1977

垫圈 8

шайба



1

14

JB/T1000-1977

螺塞 M8×1

пробка



1






































































































































































35

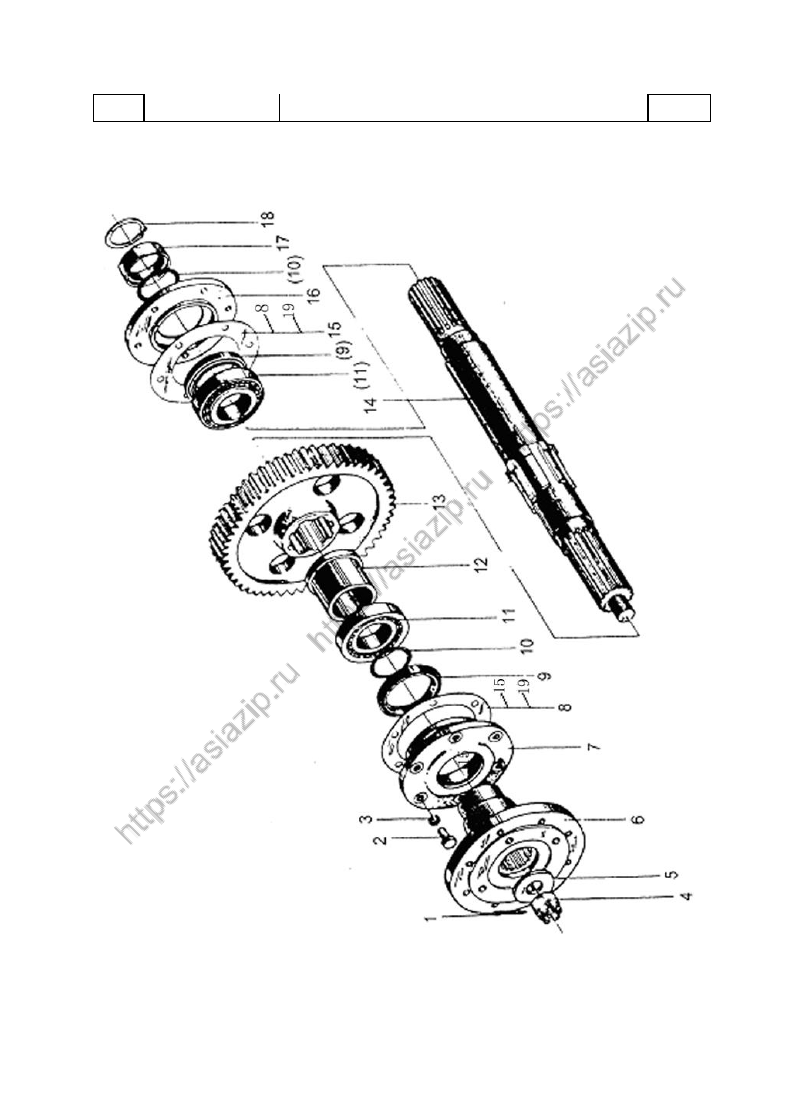

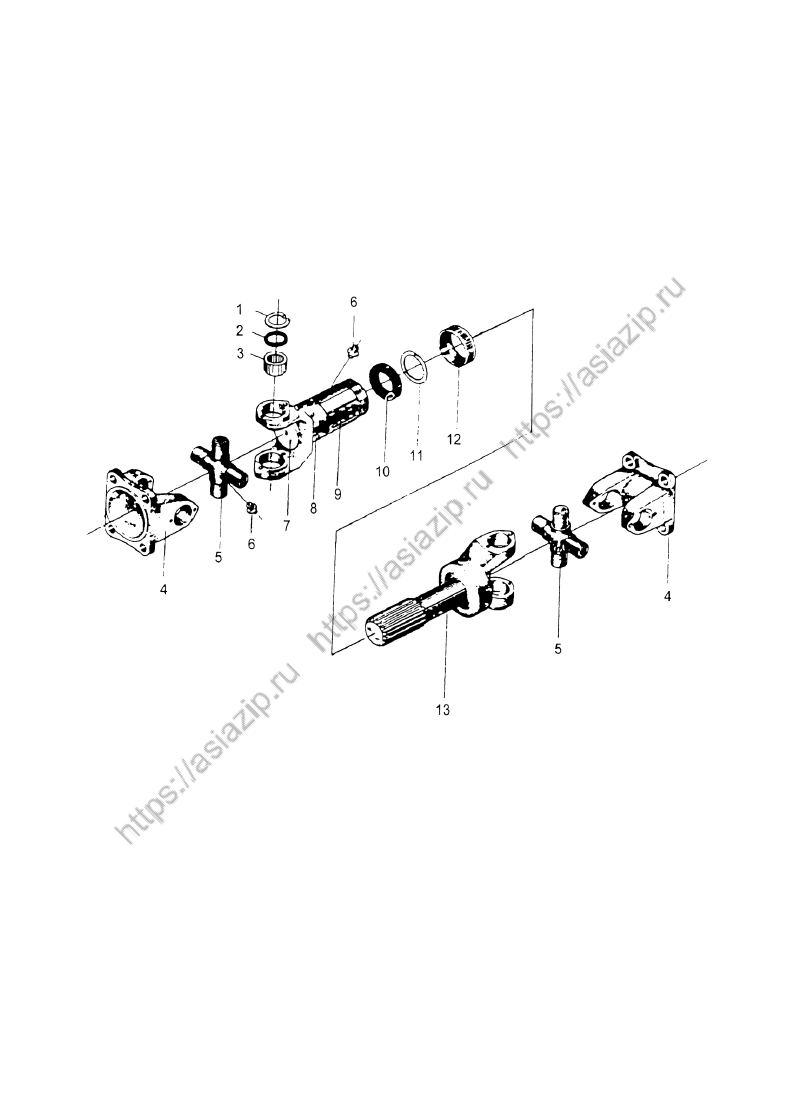

Z30.3E  主传动轴



Ведущая трансмиссионная ось














36





Z30.3E  主传动轴



Ведущая трансмиссионная ось





序
号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

EQ140-2201C-026

孔用弹性挡圈



упругое

упорное

кольцо для отверстия

8

2



防尘圈



пылезащитное

кольцо



8

3

804705K2

十 字 轴 轴 承 总
成



Комплект

подшипника

крестового вала



8

4

Z30.3B-1

套管叉



Вилка муфты



2

5

GB/T5785-1986

螺 栓

M14×1.5×50

－

10.9ZnD

болт



4

6

GB/T97.2-1985

垫圈 14 ZnD

шайба



4

7

GB/T889-1986

螺母

M14×1.5 ZnD

гайка



4

8

EQ140-2201C-031

十字轴

20 MnVB

Крестовой вал



2

9

Z30.3B-2

突缘叉



Вилка выступа



2

10

Z30.3E-1

法兰



фланец



1

11

EQ140-2201D-052

堵盖

заглушка



2

12

GB/T1153-1989

油杯 45

O

 M10×1

масленка



4





































































































































37
















































38

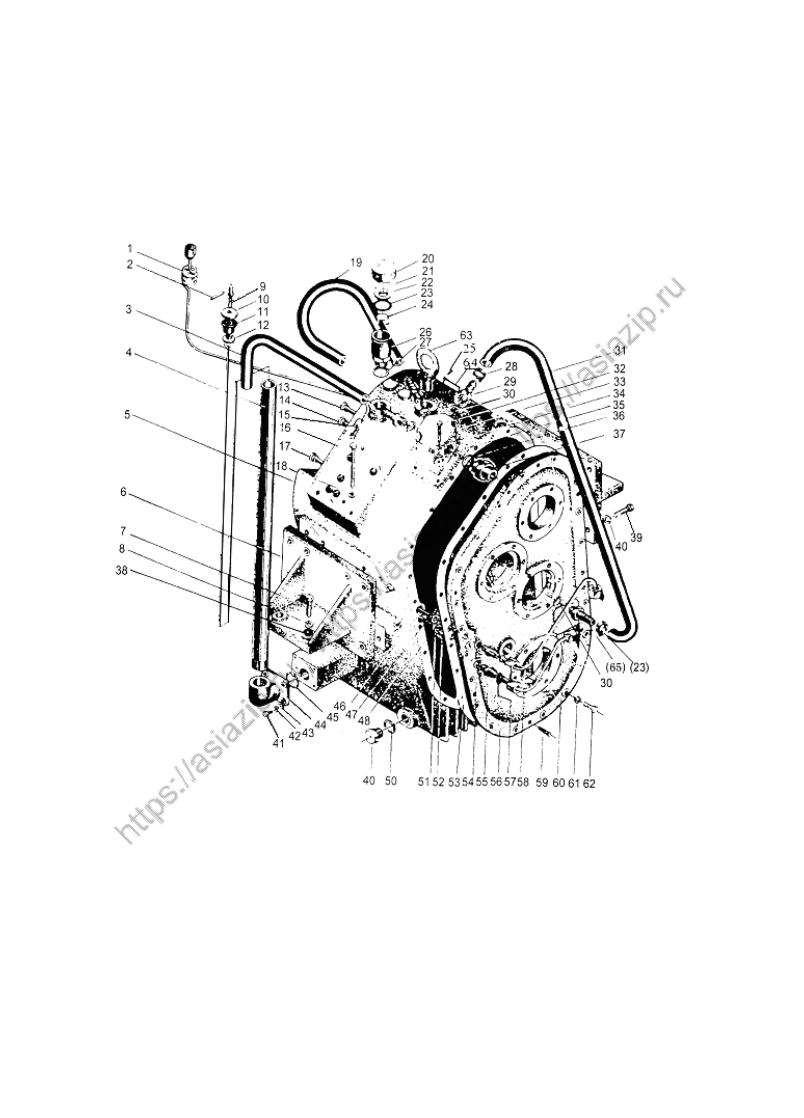

Z30.4M   液压变速箱总成

Комплект гидравлической коробки передач скоростей







39

Z30.4M   变速箱总成



Комплект коробки передач скоростей



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.4.18

档位压力表油管总成



Clutch  pressure  gauge  tube
ass’y

1

2

GB/T119-1986

销

D5

×

40

штифт



1

3

Z30.4.17-2

输油胶管



16×26×750



Топливный

резиновый

шланг



1

4

Z30.4.14-2

油尺套筒



Муфта маслоуказателя



1

5

Z30.4-1

变速箱体



Корпус

коробки

передач

скоростей



1

6

Z30.4.15-1

支承板

Опорная плита



2

7

GB/T5785-1986

螺栓

M16

×

1.5

×

70 ZnD

болт



4

8

GB/T93-1987

垫圈

16

шайба



4

9

Z30.4.14-5

拧紧螺杆



Натяжной винт



1

10

Z30.4.14-4

盖



крышка



1

11

Z30.4.14-3

油封

сальник



1

12

Z30.4.14-1

油尺组件

Блок маслоуказателя



1

13

Z30.4.10

前进档油管总成

Комплект топливной



1







трубы

передней

скорости





14

Z30.4.11

后退档油管总成

Комплект топливной



1







трубы задней скорости





16

GB/T5782-1986

螺栓

M10

×

110 ZnD

болт



3

17

Z30.4.8

一档进油管总成

Комплект

трубы

входного



1







масла скорости 1





18

GB/T97.2-1985  垫圈

10 ZnD

шайба



3

19

Z30.4.17-4

输油胶管



16×26×650



Топливный

резиновый

шланг



1

20

Z30.4.16-3

外套



Внешняя втулка



1

21

GB/T895.1-198
6

挡圈 40

упорное кольцо



1

22



Z30.4.16.1

过滤盘

Фильтрующий диск



1

23

GB1235-1976

O 形圈 40×

3.5

О-образное кольцо



1

24

Z30.4.16-2

杯盖

Крыша чашки



1

25

GB/T827-1986

铆钉 2×6

заклепка



4

26

Z30.4.16-1

通气杯

Пневматическая чашка



1

27

JB/T1002-1977

垫圈 30

шайба



1

28

JB/T8870-1999

喉箍

d32

хомутик горла



6

29

Z30.4.17-3

管接头

Штуцер



1

30

JB/T1002-1977

垫圈 20

шайба



10

31

Z30.4-17-1

输 油 胶 管



16 × 26 ×

1000

Топливный

резиновый

шланг



1

32

Z30.4.17-5

冷却油分流器



Шунт

охлаждающего

масла



1

33

GB/T5782-1986

螺栓

M8

×

50 ZnD

болт



3



40

Z30.4M   液压变速箱系

统

система гидравлической коробки передач скоростей



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



34

GB/T93-1987

垫圈

8

шайба

3

35

GB/T97.2-1985

垫圈

8 ZnD

шайба



3

36

JB/T1002-1977

垫圈

27

шайба



1

37

Z30.2M.4-1

接头体

22/M27

×

2

штуцер



1

38

GB/T97.2-1985

垫圈

16 ZnD

шайба



2

39

GB/T5782-1986

螺栓 M12×45 Z

nD

болт



14



GB/T5783-1986

螺栓 M12×35 Z

nD

болт



2

40

GB/T93-1987

垫圈

12

шайба



16

41

GB/T5783-1986

螺栓

M18

×

25 ZnD

болт



4

42

GB/T93-1987

垫圈

8

шайба



4

43

GB/T97.2-1985

垫圈

8 ZnD

шайба



4

44

Z30.4.14-1

油尺端盖



Крышка маслоуказателя



1

45

GB1235-1976

O

形圈

40

×

3.5

О-образное кольцо



1

46

Z30.4.5

二档内油管总成

Комплект

внутренней

топливной



1







трубы передач скорости 2





47

Z30.4.6

三档内油管总成

Комплект

внутренней

топливной



1







трубы скорости 3





48

GB1235-1976

O 形圈 16×

2.4

О-образное кольцо



10

49

JB/T1000-1977

螺塞 M27×2

пробка



1

50

JB/T1002-1977

垫圈 27

шайба



1

52

GB1235-1976

O 形密封圈 20×

2.4

О-образное уплотнительное кольцо



2

53

5

Z30.4-2

密 封 纸

垫

Уплотнительная

целлюлозная

прокладка



1

54

JB/T1002-1977

垫圈 14

шайба



5

55

JB/T984-1977

接头体 10/M14×

1.5

штуцер



4

56

Z30.4-3A

变速箱盖



Крыша коробки передач скоростей



    1    1

57

GB1235-1976

O 形圈 11×

1.9

О-образное кольцо



4

58

JB/T1885-1977

胶管接头 8I-470

штуцер резиновой трубка



1

59

GB/T118-1986

内螺纹圆锥销 10×35

Конусная шпонка



2







с внутренней винтовой резькой





60

JB/T1885-1977

胶管接头

8I-330

штуцер резиновой трубка



1

61

GB/T93-1987

弹簧垫圈

10

Шайба пружины



24

62

GB/T5783-1986

螺栓 M10×30 Z

nD



болт



21

63

GB/T825-1988

螺钉 M20

ZnD



винт



1

64

Z30.4M-4

标牌

маркировка



1



41

65

Z30.4M-2

接头

штуцер



5

Z30.4.1  前进和倒档轴总成

Комплект вала передней и задней скорости









42

Z30.4.1  前进和倒档轴总成

Комплект вала передней и задней скорости

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.4.1-20

进油轴承盖



Крышка  подшипника  входного

масла

1

2

Z30.4.1-18

垫



прокладка



1

3

GB1235-1976

O

形圈

20

×

2.4

О-образное

кольцо



2

4

Z30.4.1-22B

油封环



Сальниковое

кольцо



2

5

GB/T894.1-198

6

挡圈

45

упорное кольцо



1

6

GB/T276-1994

单 列 向 心 球 轴 承

6209

Подшипник однорядного



1







центростремительного

шарика





7

Z30.4.1-17

套



втулка



1

8

GB/T301-1995

单向推力球轴承

8110  Подшипник

одностороннего



2







тягового шарика





9

Z30.4.1-2

隔套



перегородочная втулка



1

10

Q/Z1-66

有 保 持 架 滚 针 轴 承

9243/55

Игольный  подшипник

с



2







поддержкой

кроштейна





11

Z30.4.1-3

倒退档齿轮

Шестерня задней скорости



1

12

Z30.4.1-16

挡圈

упорное кольцо



4

13

Z30.4.1-11

盖板

крышка



2

14

Z30.4.1-4

主动片

Ведущий

трансмиссионный

диск



16

15

Z30.4.1-6

波形弹簧



Волновая

пружина



32

16

Z30.4.1-5

从动片



Ведущий

трансмиссионный

диск



16

17

Z30.4.1-9

压板

нажимная плита



2

18

GB/T301-1995

单向推力球轴承

8111

Подшипник

одностороннего



2







тягового шарика



19

Z30.4.1-8A

活塞



поршень



2

20

GB/T78-1985

螺钉

M12

×

12

винт



2

21

Z30.4.1-19

油封环

Сальниковое кольцо



4

22

Z30.4.1-1L

前进倒档轴

Вал передней и задней скорости



1

23

Z30.4.1-10

齿圈



Зубчатый обод



1

24

Z30.4.1-7A

缸体

цилиндр



1

25

Z30.4.1-12

前进档齿轮

Шестерня передней скорости



1

26

Z30.4.1-13

轴承隔套

Изоляционная

втулка

подшипника



1

27

GB/T276-1994

单列向心球轴承 210

Подшипник однорядного



1







центростремительного

шарика





28

GB/T894.1-198

6

轴用弹性挡圈

50

Упругая шайба вала



2

29

GB/T9877.1-19

88

骨架油封 FB50×70×12B

Сальник каркаса



1

30

Z30.4.1-14

垫

прокладка



1

31

Z30.4.1-15

轴承盖

Крышка

подшипника

1

32

GB/T5783-1986

螺栓 M10×28 ZnD

болт



12

33

GB/T93-1987

垫圈 10

шайба



12



43

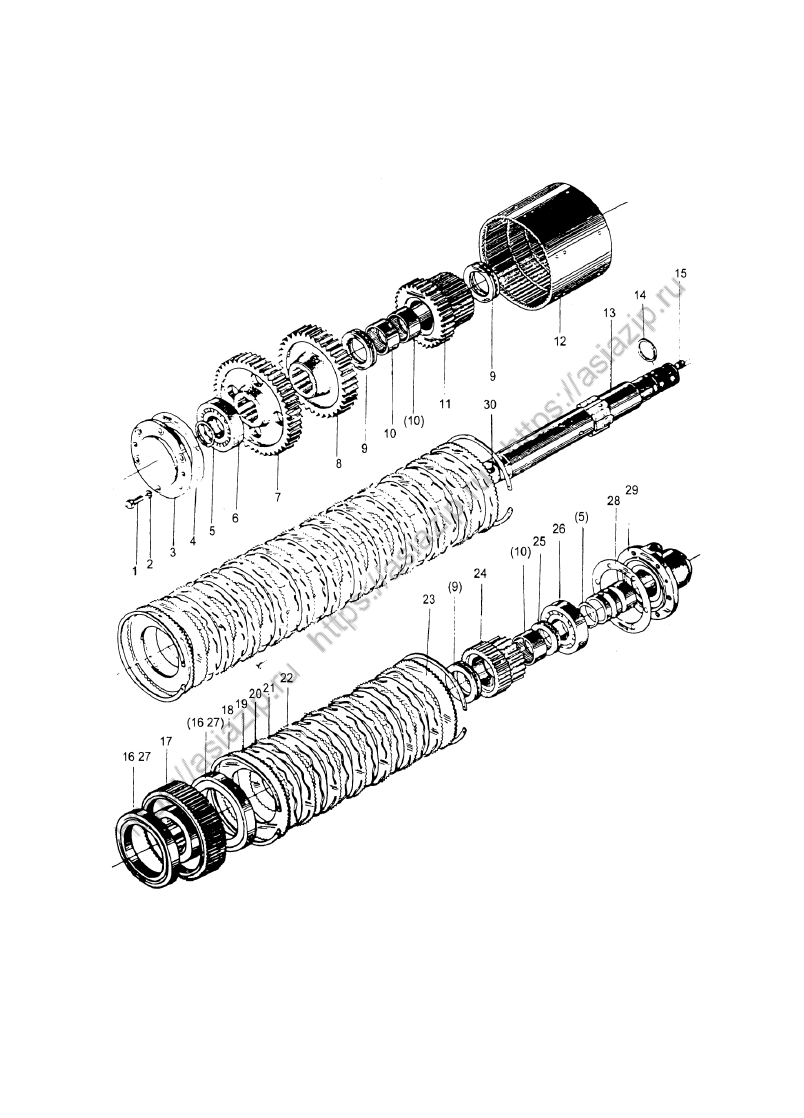

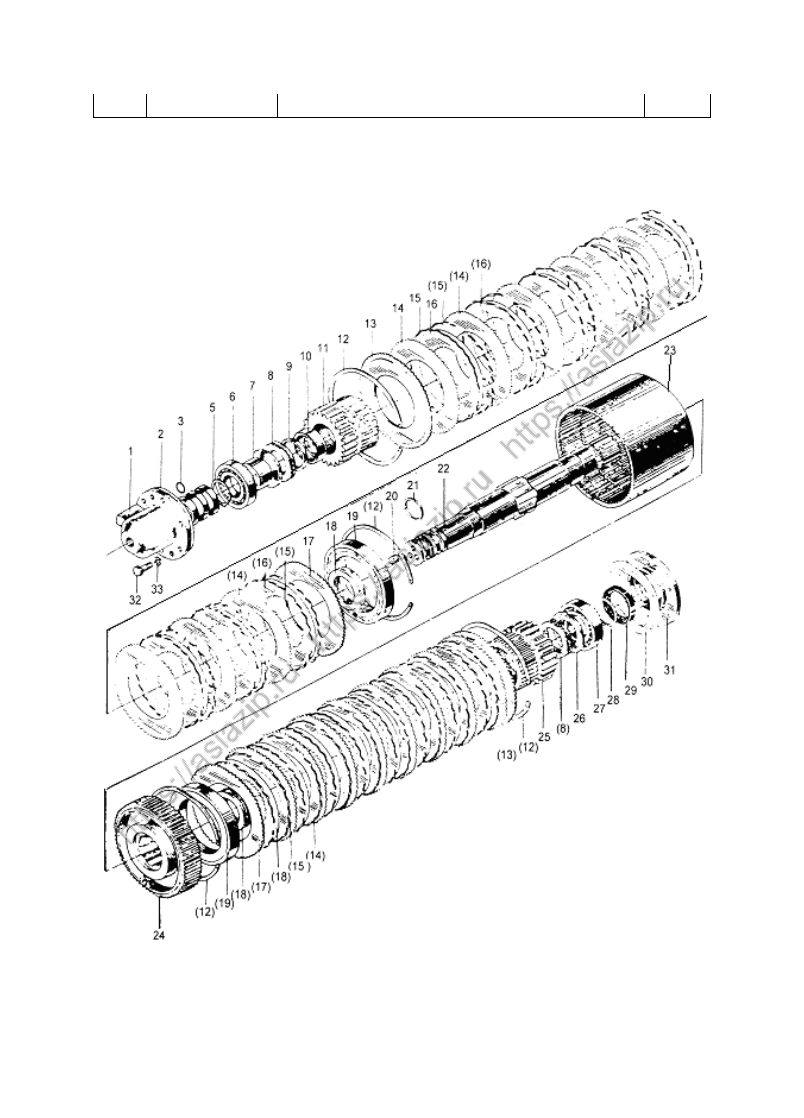

Z30.4 .2C   一档离合器总成



Комплект муфты скорости 1









44

Z30.4 .2C   一档离合器总成



Комплект муфты скорости 1





序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.4.2-9

一档进油孔盖



Крышка отверствия



1







входного масла скорости 1





2

GB/T5783-1986

螺栓

M8

×

30 ZnD

болт



8

3

GB/T93-1987

垫圈

8

шайба



8

4

Z30.4.2-8

垫



прокладка



1

5

GB/T78-1985

螺钉

M12

×

12

винт



1

6

GB1235-1976

O 形圈 28×3.1

О-образное кольцо



1

7

Z30.4.2-11

螺栓



болт



1

8

GB/T856-1988

垫圈

20

шайба



1

9

Z30.4.2-10

进油套



Втулка входного масла



1

10

GB1235-1976

O

形圈

30

×

3.1

О-образное кольцо



2

11

GB/T3588-1994

滚针轴承

NAV4918

подшипник качания



1

12

Z30.4.1-19

油封环

Сальниковое кольцо



2

13

GB/T71-1985

螺钉 M6×12

винт



1

14

GB/T119-1986

销 A3×8

штифт



1

15

Z30.4.1-16

挡圈



упорное кольцо



2

16

Z30.4.2-2A

一档缸体



Цилиндр скорости 1



1

17

Z30.4.1-22B

油封环

Сальниковое кольцо



1

18

GB/T301-1995

滚动轴承

8111

подшипник качания



2

19

Z30.4.1-8A

活塞



поршень



1

20

Z30.4.2-3

齿圈



Зубчатый обод



1

21

Z30.4.1-9

压板

нажимная плита



1

22



Z30.4.1-6

波形弹簧

Волновая пружина



26

23

Z30.4.1-4

主动片



Ведущий

трансмиссионный

диск



13

24

Z30.4.1-5

从动摩擦片

Ведомый фрикцион



13

25

Z30.4.1-11

盖板

крышка



1

26

Z30.4.2-1A

一档离合器壳体

Корпус  уфты  скорости

1



1

27

Z30.4.2-4

垫

прокладка



1

28

GB1235-1976

O

形圈

16

×

2.4

О-образное кольцо



2

29

GB/T93-1987

垫圈

10



шайба



6

30

GB/T5783-1986

螺栓 M10×40 Z

nD

болт



6

31

Z30.4.2-5C

一档齿轮

Шестерня  скорсоти

1



1

32

Q/Z-66

滚针轴承

29243/55

Подшипник роликовой иглы



2

33

Z30.4.2-7C

隔套

перегородочная втулка



1



45





46

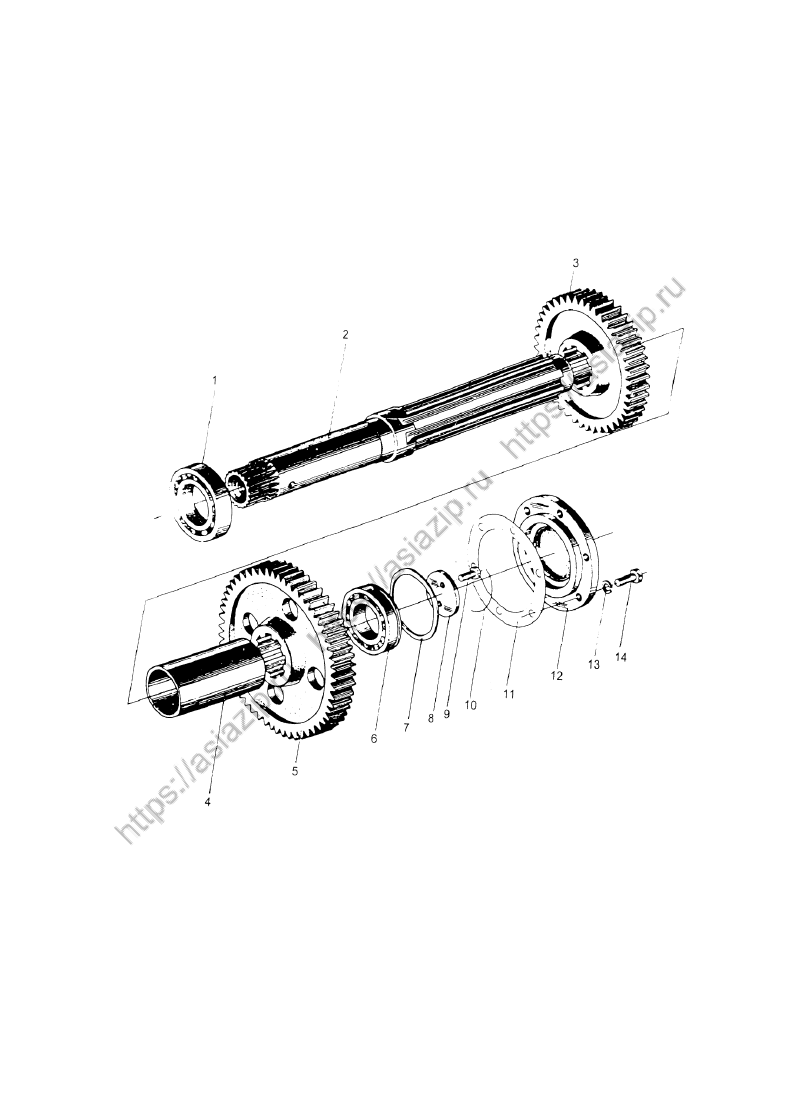

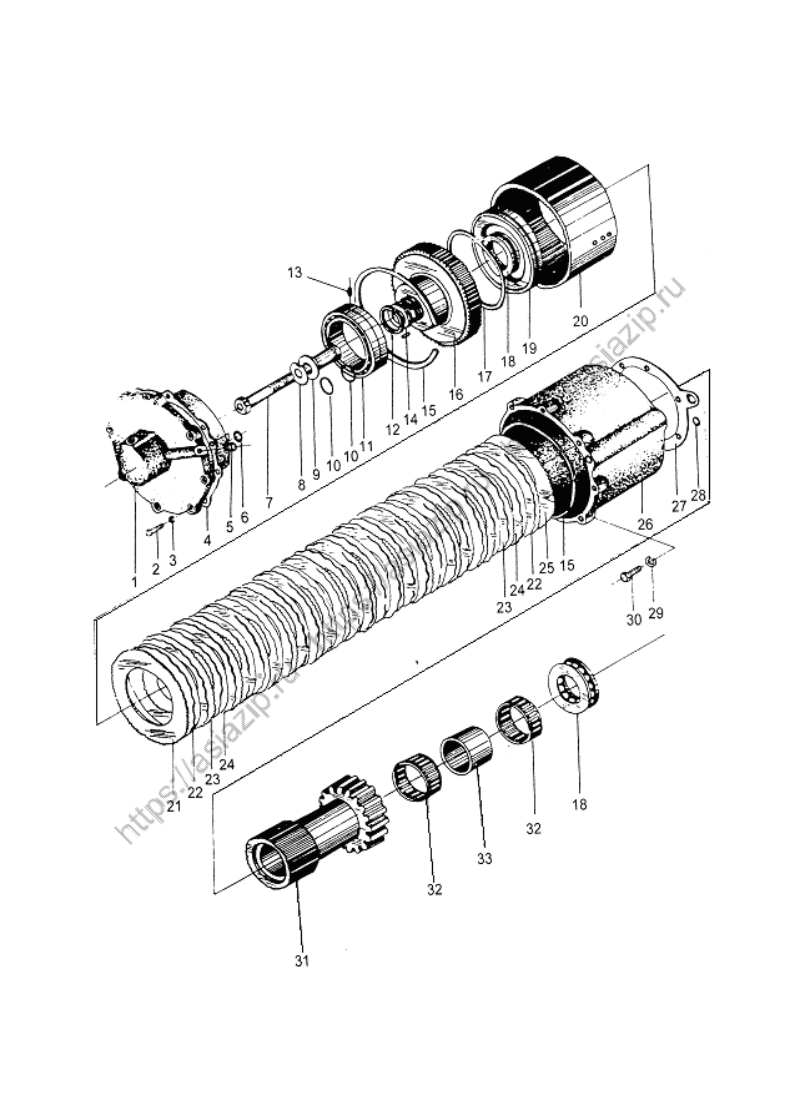

Z30.4 .3C  中间轴总成

Комплект промежудочного вала










47

Z30.4 .3C  中间轴总成

Комплект промежудочного вала

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

GB/T276-1994

单列向心球轴承

6211

Подшипник

однорядного

1







центростремительного

шарика



2

Z30.4.3-1CL

中间轴



Промежудочный

вал



1

3

Z30.4.3-2L

齿轮



шестерня



1

4

Z30.4.3-3

套



втулка



1

5

Z30.4.3-4L

齿轮



шестерня



1

6

GB/T276-1994

单列向心球轴承 6210N

Подшипник

однорядного



1







центростремительного

шарика





7

GB/T305-1985

止动环

90

Стопор



1

8

Z30.4.3-5

轴端挡板



Торцевой щит вала



1

9

GB/T32.1-1988

螺钉

M8

×

20 ZnD

винт



2

10

Z30.4.3-8

钢丝



1

×150

Проволока

1

11

Z30.4.3-6A

垫



прокладка



1

12

Z30.4.3-7

轴承盖

Крышка подшипника



1

13

GB/T93-1987

垫圈 10

шайба



6

14

GB/T5783-1986

螺栓 M10×28ZnD



болт



6

15

Z30.4.3-9

垫



прокладка



1

16

Z30.4.3-6B

垫



прокладка



1





























































































































48

Z30.4.4A  二、三档离合器总成

Комплект муфты передач скоростей 2 и 3







49

Z30.4.4A  二、三档离合器总成

  Комплект муфты передач скоростей 2 и 3



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

GB/T5783-1986

螺栓

M10

×

28 ZnD

болт

12

2

GB/T93-1987

垫圈

10

шайба



12

3

Z30.4.4A-9

轴承盖



Крышка

подшипника



1

4

Z30.4.4-10

密封纸垫



Уплотнительная

целлюлозная

прокладка



1

5

GB/T894.1-1986

轴用弹性挡圈

45

Упругая шайба вала



2

6

GB/T283-1989

滚动轴承 NJ2309

подшипник качания

1

7

Z30.4.4A-2L

一档从动齿轮



Ведомая

шестерня

скорости 1



1

8

Z30.4.4-3L

输 出 轴 主 动 齿

轮



Ведущая  шестерня  выходного

вала



1

9

GB/T301-1995

单 向 推 力 球 轴 承

8111

Подшипник

одностороннего



3







тягового шарика



10

Q/ZI-66

有保持架滚针轴承

9243/55

Игольный

подшипник



3







с

поддержкой

кроштейна





11

Z30.4.4-4L

二 档 离 合 器 齿

轮

Шестерня

муфты

передач

скорости 2



1

12

Z30.4.4-5

二、三档齿圈

Зубчатый обод передач скоростей 2

и 3



1

13

Z30.4.4A-1

二、三档离合器轴

Вал муфты передач скоростей 2

и 3



1

14

Z30.4.1-19

油封环

Сальниковое кольцо



4

15

GB/T78-1985

螺钉

M12

×

12

винт



2

16

Z30.4.1-8A

1-8A

活塞



поршень



2

17

Z30.4.1-7AL

缸体

цилиндр



1

18

Z30.4.1-16

挡圈



упорное кольцо



4

19

Z30.4.1-9

压板



нажимная плита



2

20

Z30.4.1-6

波形弹簧



Волновая пружина



34

21

Z30.4.1-4

主 动

片

Ведущий  трансмиссионный

диск



17

22

Z30.4.1-5

从动片

Ведомый диск



17

23

Z30.4.1-11

盖板



крышка



2

24

Z30.4.4-6L

三 档 离 合 器 齿

轮

Шестерня муфты скорости

3



1

25

GB/T301-1995

单 向 推 力 球 轴 承

8109

Подшипник одностороннего



1







тягового шарика





26

GB/T276-1994

单列向心球轴承 6309

Подшипник

однорядного



1







центростремительного

шарика



27

Z30.4.1-22B

油封环

Сальниковое кольцо



2

28

Z30.4.4-8

垫



прокладка



1

29

Z30.4.4-7

二、三档进油轴承盖



Крышка

подшипника



1







входящего масла





50

30

Z30.4.4A-11

螺堵



нарезная заглушка



1



Z30.4.7A  输出轴总成

    Комплкт выходного вала







51

Z30.4.7A  输出轴总成

    Комплкт выходного вала



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

GB/T91-1986

开口销

5

×

45

шплинт

1

2

GB/T5781-1986

六角头螺栓

M10

×

28

Винт с шестигранной головкой



12

3

GB/T93-1987

弹簧垫圈

10

Шайба пружины



12

4

Q/CHL02.043-1999

六角槽形螺母

M24

×

1.5-6H

Гайка с



1







шестигранным пазом





5

Z30.4.7A-1

垫圈



шайба



1

6

Z30.4.7A-2L

4.7Z30.4.7A-5

输出法兰

Выходный фланец



1

7

Z30.4.7A-5

轴承座



Гнездо подшипника



1

8

Z30.4.7-7A

垫



прокладка



1

9

HG4-692-67

骨架式橡胶油封

SG65

×

90

×

12

Резиновый



2







сальник каркаса



10

GB1235-1976

O

形圈

60

×

5.7

О-образное кольцо



2

11

GB/T297-1994

单列圆锥滚子轴承 32211

Подшипник



2







однорядного

конусного

ролика





12

Z30.4.7A-4

轴套

втулка



1

13

Z30.4.7-5L

输出轴齿轮

Шестерня

выходного

вала



1

14

Z30.4.7A-3L

输出轴

Выходный вал



1

15

Z30.4.7-7B

垫



прокладка



1

16

Z30.4.7-8

后轴承盖



Крышка

заданего

подшипника



1

17

Z30.4.7-6

套

втулка



1

18

GB/T894.1-1986

轴用弹性挡圈

50

Упругая

шайба

вала



1

19

Z30.4.7-7C

垫



прокладка



2





















































































52

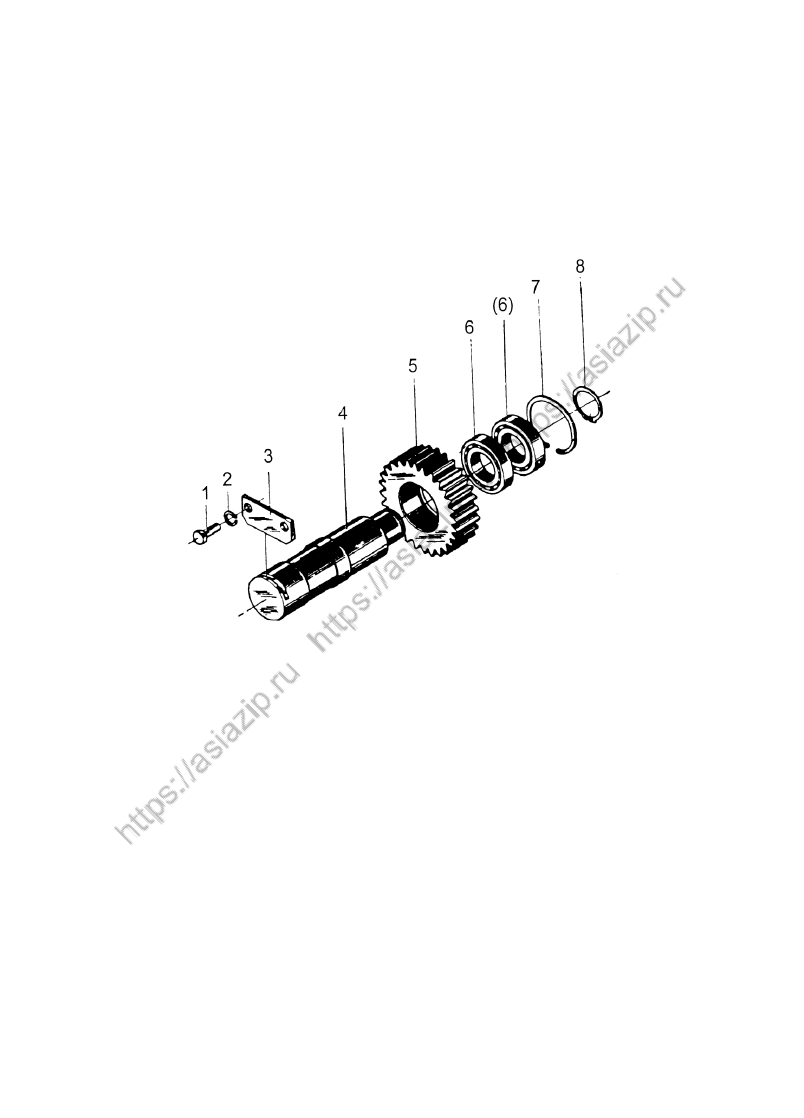

Z30.4.9  倒档轴总成

Комплект оси задней скорости












53

Z30.4.9  倒档轴总成

Комплект оси задней скорости

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

GB/T5781-1986

螺栓

M10

×

22 ZnD

болт



2

2

GB/T93-1987

垫圈

10

шайба



2

3

Z30.4.9-1

轴端挡板



Торцевой щит вала



1

4

Z30.4.9-2

倒档轴



Ось задней скорости



1

5

Z30.4.9-3L

倒档齿轮



Шестерня

задней

скорости



1

6

GB/T276-1994

单列向心球

600760076666666
666666666600666

6006007

Подшипник однорядного



2





轴承 6007

центростремительного

шарика





7

GB/T893.1-1986

孔用弹性挡圈

62

упругое упорное кольцо для

отверстия



1

8

GB/T894.1-1986

轴用弹性挡圈

35

Упругая шайба вала



1













































































































































































































54

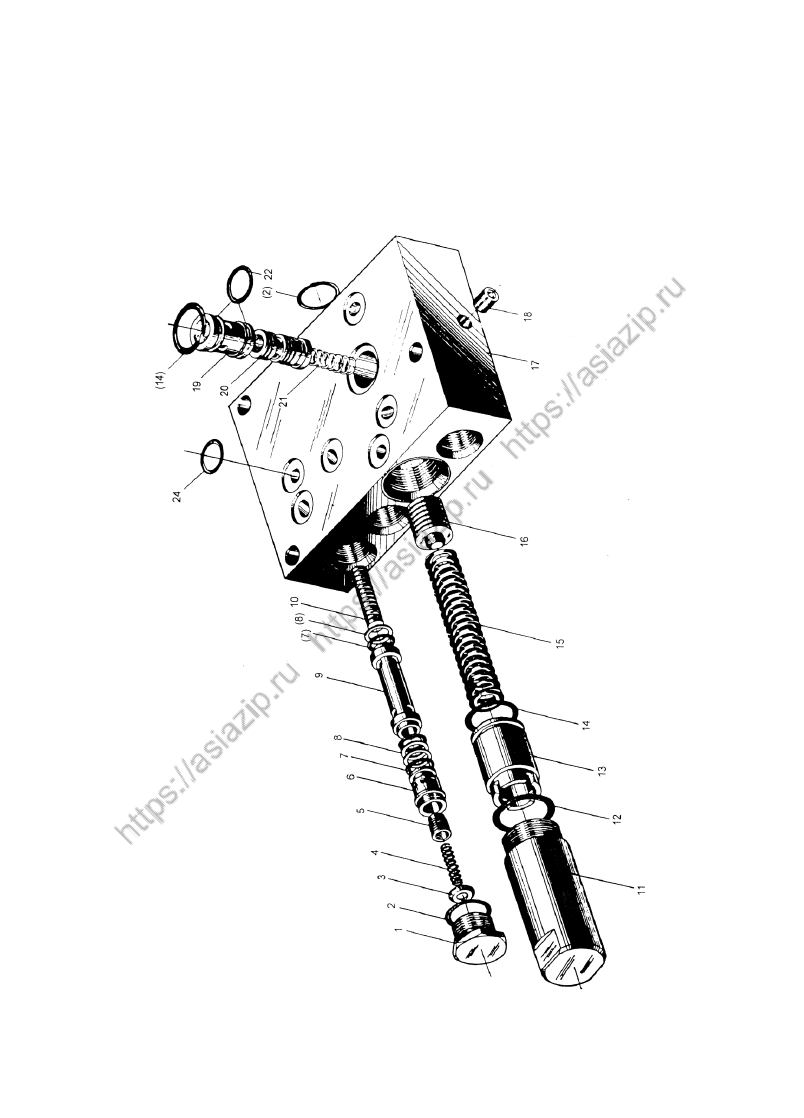

Z30.4.12A  分配阀总成

Комплект распределителя









55

Z30.4.12A  分配阀总成

      Комплект распределителя

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.4.12-12

固定螺钉



Фиксирующий винт

5

2

GB1235-1976

O

形圈

25

×

2.4

О-образное кольцо



6

3

Z30.4.12-11

弹簧座



держатель пружины



5

4

Z30.4.12-10

弹簧



пружина



5

5

Z30.4.12-8

单向阀



обратный клапан

5

6

Z30.4.12-9

单向阀套

Втулка

одностороннего

клапана



5

7

GB1235-1976

O

形圈

16

×

2.4

О-образное кольцо



11

8

Q/CHL02.078-1999

O

形圈用挡圈

A16

×

12  О-образное упорное кольцо

11

9

Z30.4.12-7

液动阀套



Муфта

гидравлического

клапана



3

10

Z30.4.12-6

阀芯



Сердечник клапана



3

11

Z30.4.12-13

液流阀阀罩

Кожух

гидравлического

клапана

1

12

GB1235-1976

O 形圈 35×3.5

О-образное кольцо



1

13

Z30.4.12-3

液流阀阀套



Корпус

гидравлического

клапана

1

14

GB1235-1976

O

形圈

30

×

3.1

О-образное кольцо

2

15

Z30.4.12-2

弹簧



пружина

1

16

Z30.4.12-4

液流阀阀芯

Сердечник

гидравлического

клапана

1

17

Z30.4.12-1

阀体

Клапан



1

18

W-Z1/8

螺钉

Z1/8″×12

винт

2

19

Z30.4.12-14

阀套



втулка клапана



1

20

Z30.4.12-15

阀芯



Сердечник клапана



1

21

Z30.4.12-16

弹簧



пружина



1

22

GB1235-1976

O 形圈 22×2.4

О-образное кольцо



2

23

GB-1235-1976

O

形圈

20

×

2.4

О-образное кольцо

6























56

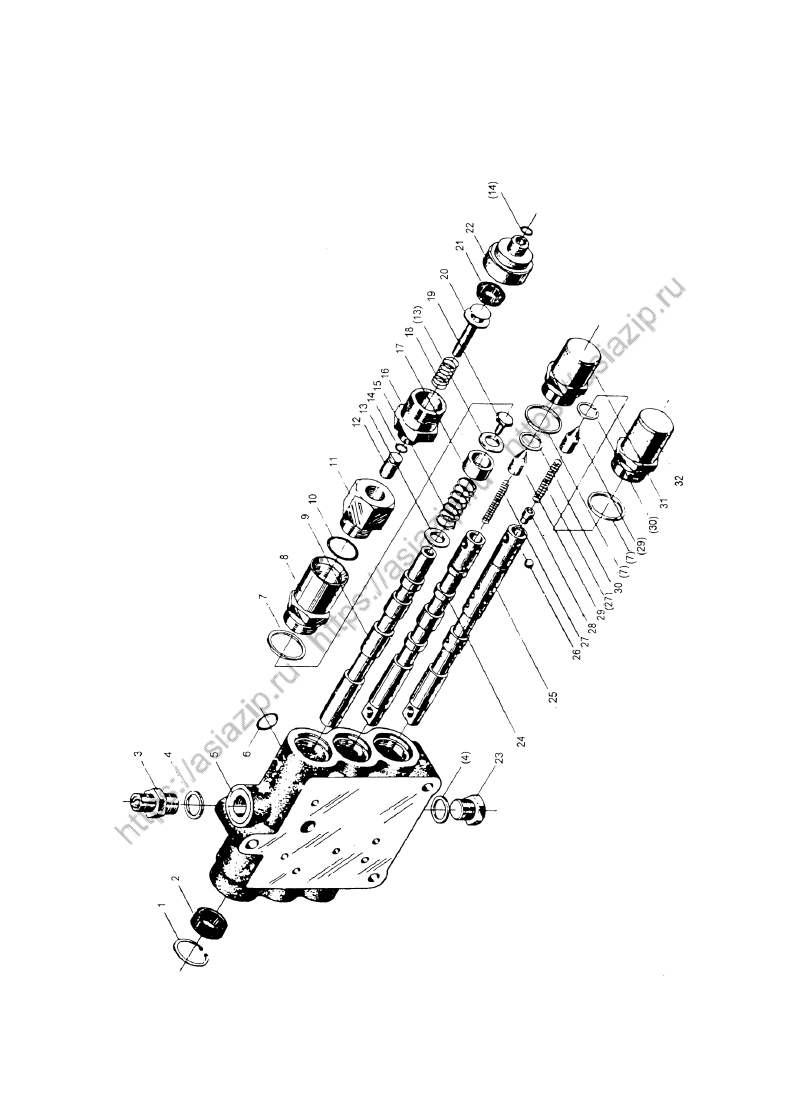

Z30.4.13  档位阀总成

Комплект клапана передач скоростей





57

Z30.4.13  档位阀总成



Комплект клапана передач скоростей

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

GB/T893.1-86

孔用弹簧挡圈 30

упругое

упорное

кольцо

для

отверстия



3

2

GB/T9877.1-198

8

骨架式油封

FB18

×

30

×

10

Сальник каркаса



3

3

Z30.4.13-5

操纵压力表接头

Разъем

контрольного

манометра



1

4

JB/T1002-1977

垫圈 18

шайба



2

5

Z30.4.13-1

档位阀体

Клапан передач скоростей



1

6

GB1235-1976

O 形圈 22×2.4

О-образное кольцо



6

7

Z30.4.13-6

垫圈

шайба

3

8

Z30.4.13-7

制动杆联接套

Соединительная втулка



1







  направляющего рычага





9

Z30.4.13-4

制动卸载阀杆

Рычаг

клапана

рузгрузки

тормоза



1

10

GB1235-1976

O 形圈 30×3.1

О-образное кольцо



1

11

Z30.4.13-12

柱塞套

Втулка поршн



1

12

Z30.4.13-13

柱塞

Поршень



1

13

Z30.4.13-10

垫圈

шайба

2

14

GB1235-1976

O 形圈 11×1.9

О-образное кольцо



3

15

Z30.4.13-9

制动杆始复弹簧

Возвратная

пружина

тормозного

рычага



1

16

Z30.4.13-15

制动杆导套

Направляющая

втулка

тормозного



рычага



1

17

Z30.4.13-8

限位套

Муфта

с

оргничением



1

18

Z30.4.13-16

活塞杆回位弹簧

Возвратная

пружина

рычага

поршня



1

19

Z30.4.13-11

螺钉

винт



1

20

Z30.4.13-14

活塞杆

шток поршня

1

21

Z30.4.13-17

橡皮碗

Резиновая манжета



1

22



Z30.4.13-18

进气联接盖

Крышка

входного

соединения

воздуха



1

23

JB/T1000-1977

螺塞 M18×1.5

пробка



1

24

Z30.4.13-3

方向阀杆

Клапанный рачаг направления



1

25

Z30.4.13-2

-2

档位阀杆

Клапанный рычаг передач скоростей



1

26

GB/T308-1989

钢球 8

Стальной шарик



8

27

Z30.4.13-20

档位弹簧

Пружина

передач

скоростей



2

28

GB/T79-1986

螺钉 M10×12

винт



1

29

Z30.4.13-21

钢球限位锥体

Консу с органичением стального шарика



2

30

Z30.4.13-22

挡圈

упорное кольцо



2

31

Z30.4.13-19

方向杆档位体

Блок передач скоростей



1









рычага направления





32

Z30.4.13-23

档位杆体

Рычаг передач скоростей



1













58

Z30.4.21    滤清器总成

      Комплект фильтра






59

Z

30.4.21    滤清器总成

      Комплект фильтра

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.4.21-2

联接螺杆



Соединительный винт

1

2

Z30.4.21-4

油管



масляная трубка



1

3

Z30.4.21-9

接头



штуцер



1

4

GB1235-1976

O

形圈

25

×

2.4

О-образное кольцо



1

5

Z301.4.21-1

铝管



Аллюминиевая

труба

1

6

Z30.4.21-12

铝垫

Аллюминиевая прокладка



2

7

Z30.4.21.1

滤清器罩



Кожух фильтра



1

8

Z30.4.21-3

滤清器下端盖



Нижняя

крышка

фильтра



1

9

Z30.4.21-11

滤网



сетка фильтра



1

10

Z30.4.21-10

滤清器骨架



Каркас фильтра



1

11

Z30.4.21-5

滤清器上端盖

Верхняя крышка фильтра



1

12

GB/T91-1986

销 2×36

ZnD



штифт



1

13

GB/T6178-1986

螺母 M10

ZnD



гайка



1

14

Z30.14.8.3-3

隔垫

Прокладка



15

15

Z30.14.8.3-2

永磁铁



Постоянный магнит



4

16

Z30.4.21-6

4

垫



прокладка



1

17

Z30.4.21-7

盖板

крышка



1

18

GB/T93-1987

垫圈

10

шайба



4

19

GB1235-1976

O

形圈

90

×

3.1

О-образное кольцо



1

20

GB/T5781-1986

螺栓

M10

×

35 ZnD

болт



4

21

Z30.4.21-8

法兰盘

Фланец



1

22



GB1235-1976

O 形圈 45×3.5

О-образное кольцо



1

23

GB/T93-1987

垫圈 8

шайба



4

24

GB/T5783-1986

螺栓 M8×25

ZnD

болт



4











































60

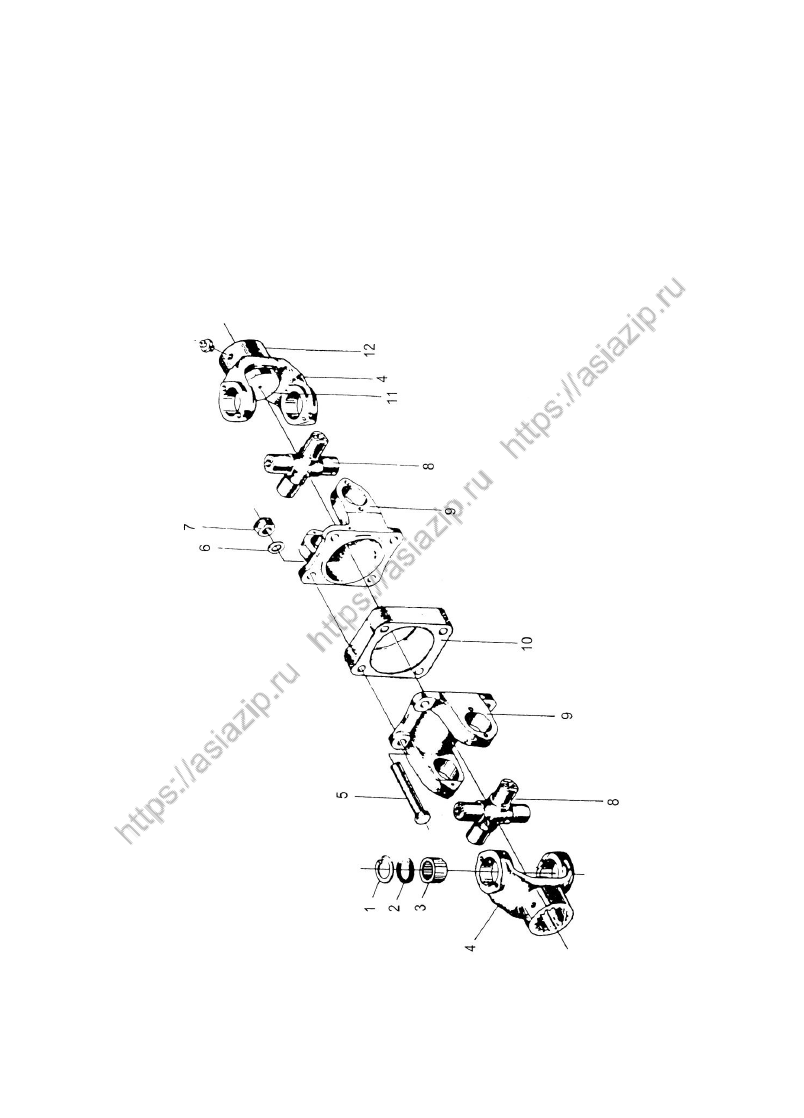

Z30.5B.1  前传动轴中间轴及支承

Промежудочный вал и опора передней трансмиссионой оси












61



Z30.5B.1  前传动轴中间轴及支承

Промежудочный вал и опора передней трансмиссионой оси

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

EQ140-2201C-026

孔用弹性挡圈



упругое упорное кольцо для

4







отверстия





2



防尘圈



пылезащитное кольцо



4

3

804705K2

十字轴轴承总成



Комплект

подшипника



4







крестового вала





4

EQ140-2201D-071

平衡片



Противовес



一组

5

Z30.3B-2

突缘叉



Вилка выступа



1

6

EQ140-2201C-031

十字轴 20M

nVB

Крестовой вал



1

7

GB/T1153-1989

油杯

45

o

 M10

×

1

масленка



2

8

Z30.5B.1.1

前传动轴叉



Вилка  передней  трансмиссионной



оси



1

9

GB/T91-1986

销

5

×

50

штифт



1

10

CA10B-120-2202023

支 架 轴 承 油 封 总
成



Комплект сальника



2







подшипника

кроштейна





11

GB10B-120-2202090-6

轴承前盖

Передняя

крышка

подшипника



1

12

GB/T276-1994

滚动轴承 6210

подшипник качания



1

13

CA10B-120-2202085

垫环

Шайба



1

14

CA10B-120-2202092-6

轴承后盖

Задняя

крышка

подшипника



1

15

Z30.5.2-2

螺栓

M10

×

1

×

82

болт



3

16

Z30.5A.1-2

突缘



Выступ



1

17

Z30.5A.1-1

垫圈

шайба

1

18

GB/T48-1986

螺母

M10

×

1

гайка



3

19

Q/CHL02.043-1999

螺母

M27

×

1.5 ZnD

гайка



1











































































62

Z30.5A.2  前传动轴伸缩轴

Телескопический вал передней трансмиссионной оси


























63









Z30.5A.2    前传动轴伸缩轴



Телескопический вал передней трансмиссионной оси



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

E

Q

140-2201C-026

孔用弹性挡圈



упругое  упорное  кольцо

для

8







отверстия





2



防尘圈



пылезащитное

кольцо



8

3

804705K2

十字轴轴承总成



Комплект подшипника



8







крестового вала





4

Z30.3B-2

突缘叉



Вилка выступа



2

5

EQ140-2201C-031  十字轴

20MnVB

Крестовой вал



2

6

GB1153-89

油杯

45

o

 M10

×

1

масленка



3

7

EQ140-2201D-052  套管叉堵盖



Крышка

вилки

муфты



1

8

EQ140-2201D-071  平衡片



Противовес



1 组

9

Z30.5A.2-1

伸缩花键套



Втулка телескопической



1







крестовой шпонки





10

EQ140-2201D-061  套管叉油封



Сальник вилки муфты



1

11

EQ140-2201D-062  套管叉油封垫片

Сальниковая

прокладка



1







              вилки муфты



12

EQ140-2202C-011  套管叉油封盖

Сальниковая крышка



1







                  вилки муфты



13

Z30.5A.2.1

伸缩花键轴

Вал

телескопической

крестовой



1







шпонки







64









































































































65

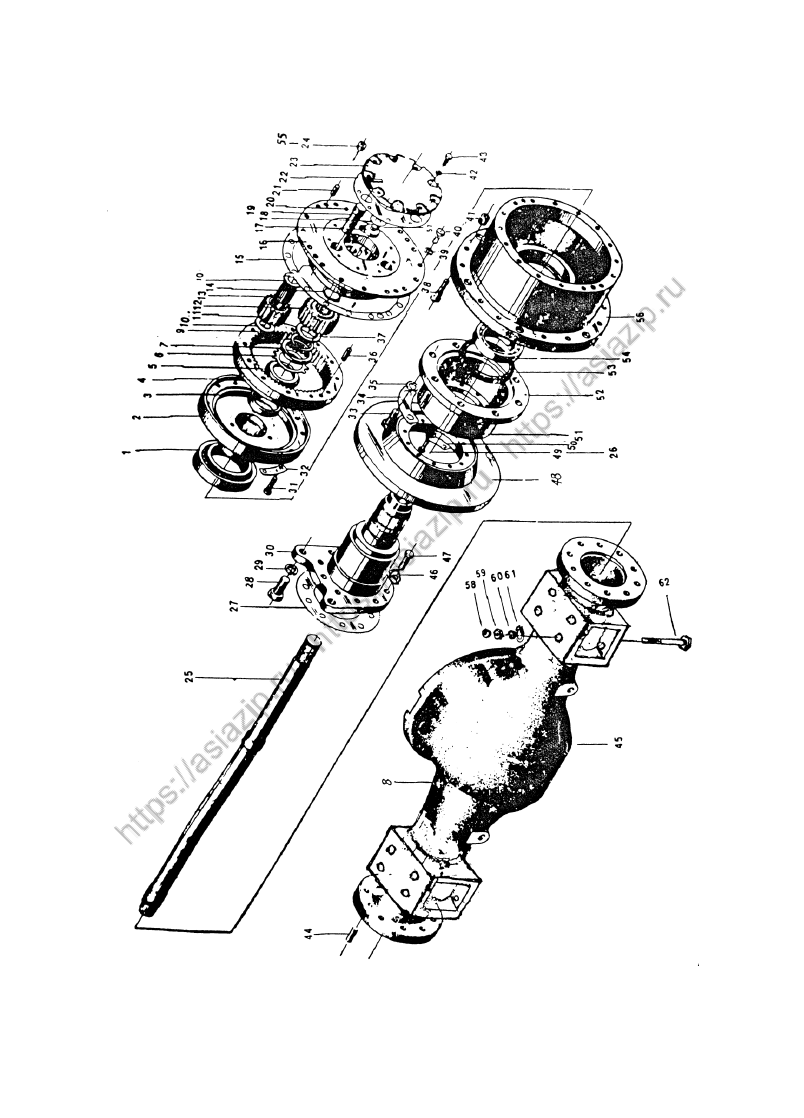

Z30.6E  前桥



передний мост
