LG968 Фронтальный погрузчик. Каталог запчастей - часть 3

F1

版权所有  不得翻印

 52

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2915000790  动臂

LIFT ARM

1



2

2915000791  摇臂

ROCKER ARM

1



3

2915000792  连杆

LINDAGE ROD

1



4

4043000184  销轴 LGB301-85*158*295-40Cr

PIN LGB301-85*158*295-40Cr

2



5

4043000185  轴套 LGB302-85*140A2

BUSH LGB302-85*140A2

2



6

4043000056  防尘圈 LGB307-85

PUSTRING LGB307-85

8



7

4043000036  垫片 LGB303-85*130*2

PUSTRING LGB303-85*130*2

8



8

4043000035  垫片 LGB303-85*130*1

PUSTRING LGB303-85*130*1

8



9

4043000059  O 形圈 LGB308-128*12

O-RING LGB308-128*12

8



10

4043000183  销轴 LGB301-85*150*280-40Cr

PIN LGB301-85*150*280-40Cr

2



11

4043000336  轴套 LGB302-85*135B2

BUSH LGB302-85*135B2

2



12

4011000094  螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

8



13

4040000002  垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

8



14

4043000182  销轴 LGB301-120*N*415-40Cr

PIN LGB301-120*N*415-40Cr

1



15

4043000199  轴套 LGB302-120*104B1

BUSH LGB302-120*104B1

2



16

4043000190  防尘圈 LGB307-120

PUSTRING LGB307-120

2



17

4043000189  垫片 LGB303-120*220*2

PUSTRING LGB303-120*220*2

2



18

4043000085  销轴 LGB301-110*N*275-40Cr

PIN LGB301-110*N*275-40Cr

1



19

4043000082  垫片 LGB303-110*160*1

SPACER LGB303-110*160*1

2



20

4043000083  垫片 LGB303-110*160*2

SPACER LGB303-110*160*2

2



21

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

7



22

4043000181  销轴 LGB301-95*122*235-40Cr

PIN LGB301-95*122*235-40Cr

2



23

4043000030  轴套 LGB302-95*100B2

BUSH LGB302-95*100B2

2



24

4043000057  防尘圈 LGB307-95

PUSTRING LGB307-95

8



25

4043000038  垫片 LGB303-95*150*2

SPACER LGB303-95*150*2

4



26

4043000037  垫片 LGB303-95*150*1

SPACER LGB303-95*150*1

4



27

4043000320  轴套 LGB302-95*144B2

BUSH LGB302-95*144B2

2







F2

版权所有  不得翻印

 53

                                            山东临工

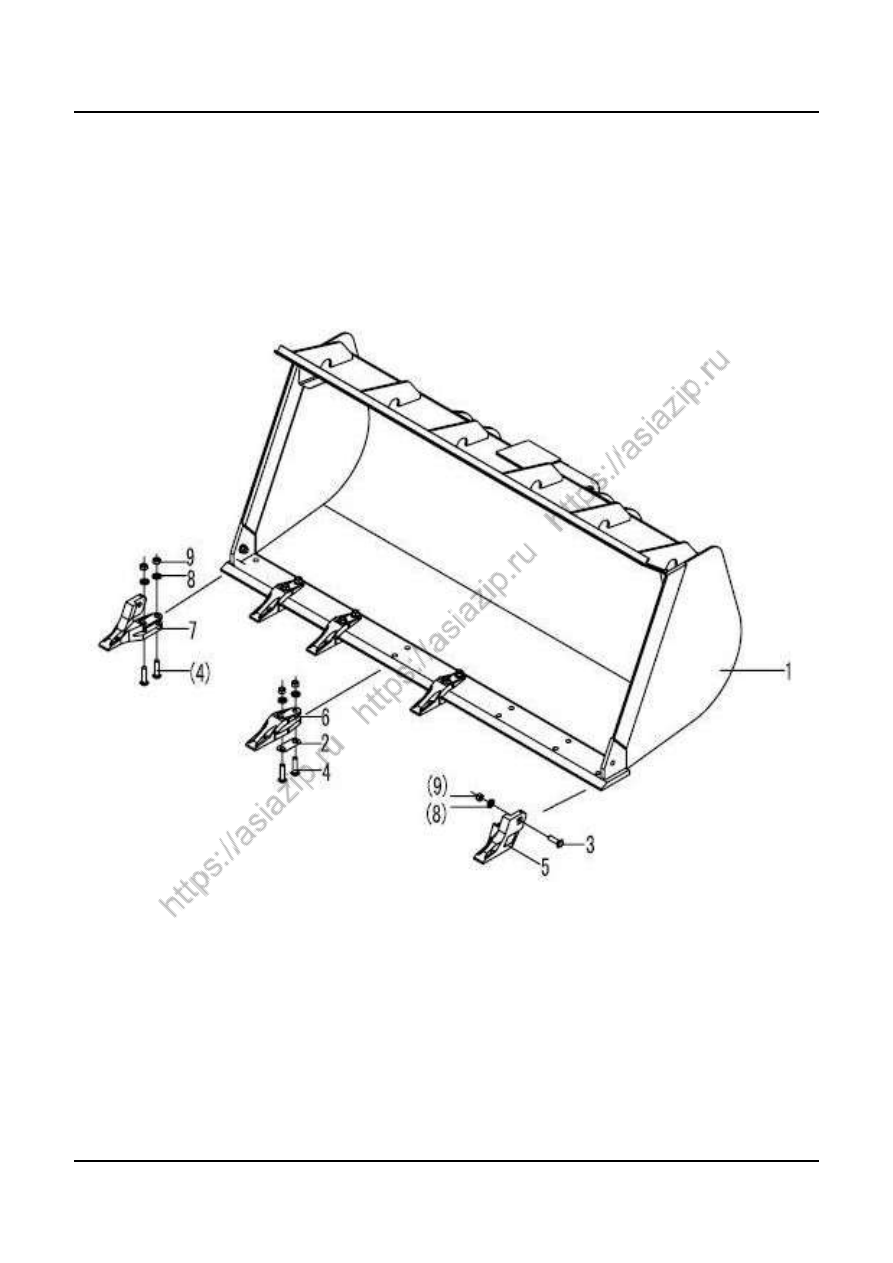

铲斗总成
BUCKET ASSEMBLY


















F2

版权所有  不得翻印

 54

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2917001365  铲斗

BUCKET

1



2

2917001366  斗齿调整垫

SPACER

8



3

4040000005  螺栓 LGB002-M30*80

BOLT LGB002-M30*80

2



4

4040000006  螺栓 LGB002-M30*110

BOLT LGB002-M30*110

16



5

4043000062  斗齿 LGB304-A2-3

BUCKET TEETH LGB304-A2-3

1



6

4043000061  斗齿 LGB304-A1-3

BUCKET TEETH LGB304-A1-3

6



7

4043000063  斗齿 LGB304-A3-3

BUCKET TEETH LGB304-A3-3

1



8

4015000201  垫圈 GB1230-30EpZn-45

WASHER GB1230-30EpZn-45

18



9

4013000173  螺母 GB6170-M30EpZn-8

NUT GB6170-M30EpZn-8

18
















G

转向系统



STEERING SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



G1

版权所有  不得翻印

         55

                                          山东临工



转向泵总成
STEERING PUMP ASSEMBLY







G1

版权所有  不得翻印

 56

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000026  分体法兰 LGB117-310491

FLANGE LGB117-310491

1



2

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

8



3

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

1



4

2919000789  转向泵至流量放大阀胶管

PIPE OF FLUX AMPLIFIER TOPUMP

1



5

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



6

2919000002  转向泵出油胶管管夹

CLAMP OF OUTLET PIPE OF STEERING PUMP

1



7

2919000792  直通接头体

STRAIGHT JIONT

1



8

4030000057  垫圈 JB1002-14-T2

WASHER JB1002-14-T2

3



9

4120000171  双联泵 CBGj2080/1010C-XF

TWO-WAY FLOW PUMP

1



10

2911000754  泵用密封垫

SEALING PLATE OF PUMP

1



11

4041000056  分体法兰 LGB117-312550

FLANGE LGB117-312550

1



12

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

1



13

4012000003  螺柱 GB898-M12*35EpZn-8.8

DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8

4



14

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



15

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

4



16

4041000650  软管 LGB124-005113

PIPE LGB124-005113

1



17

4041000150  直接头 LGB120-01814

STRAIGHT JIONT LGB120-01814

1



18

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

2



19

2919000790  双联泵吸油胶管

OIL PIPE OF TWO-WAY FLOW PUMP

1



20

4017000013  喉箍 JB8870-d90

ADAMS APPLE JB8870-d90

4



21

2919000791  双联泵吸油钢管

OIL TUBE OF TWO-WAY FLOW PUMP

1



22

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



23

4030000235  O 形圈 GB3452.1-43.7*3.55G

O-RING GB3452.1-43.7*3.55G

1



24

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

1



25

2919000793  三通接头

THREE-WAY CONNECTION

1



26

4011000339  螺栓 JB999-M14*1.5*28EpZn-35  BOLT JB999-M14*1.5*28EpZn-35

1



27

4041000774  螺塞 LGB135-01422

PLUG SCREW LGB135-01422

1






G2

版权所有  不得翻印

 57

                                            山东临工



转向器总成
STEERING GEAR ASSEMBLY









G2

版权所有  不得翻印

 58

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000541  直接头 LGB120-01820

STRAIGHT JIONT LGB120-01820

4



2

4041000783  O 形圈 LGB168-11724

O-RING LGB168-11724

4



3

4041000637  软管 LGB124-005070

PIPE LGB124-005070

2



4

4041000149  软管 LGB124-005180

PIPE LGB124-005180

1



5

4041000651  软管 LGB124-005093

PIPE LGB124-005093

1



6

4041000150  直接头 LGB120-01814

STRAIGHT JIONT LGB120-01814

3



7

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

4



8

4041000638  软管 LGB125-005128

PIPE LGB125-005128

1



9

4041000639  软管 LGB125-005088

PIPE LGB125-005088

1



10

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

2



11

2920000004  油路块总成

OIL WAY MASS

1



12

4041000774  螺塞 LGB135-01422

PLUG SCREW LGB135-01422

1








G3

版权所有  不得翻印

 59

                                            山东临工

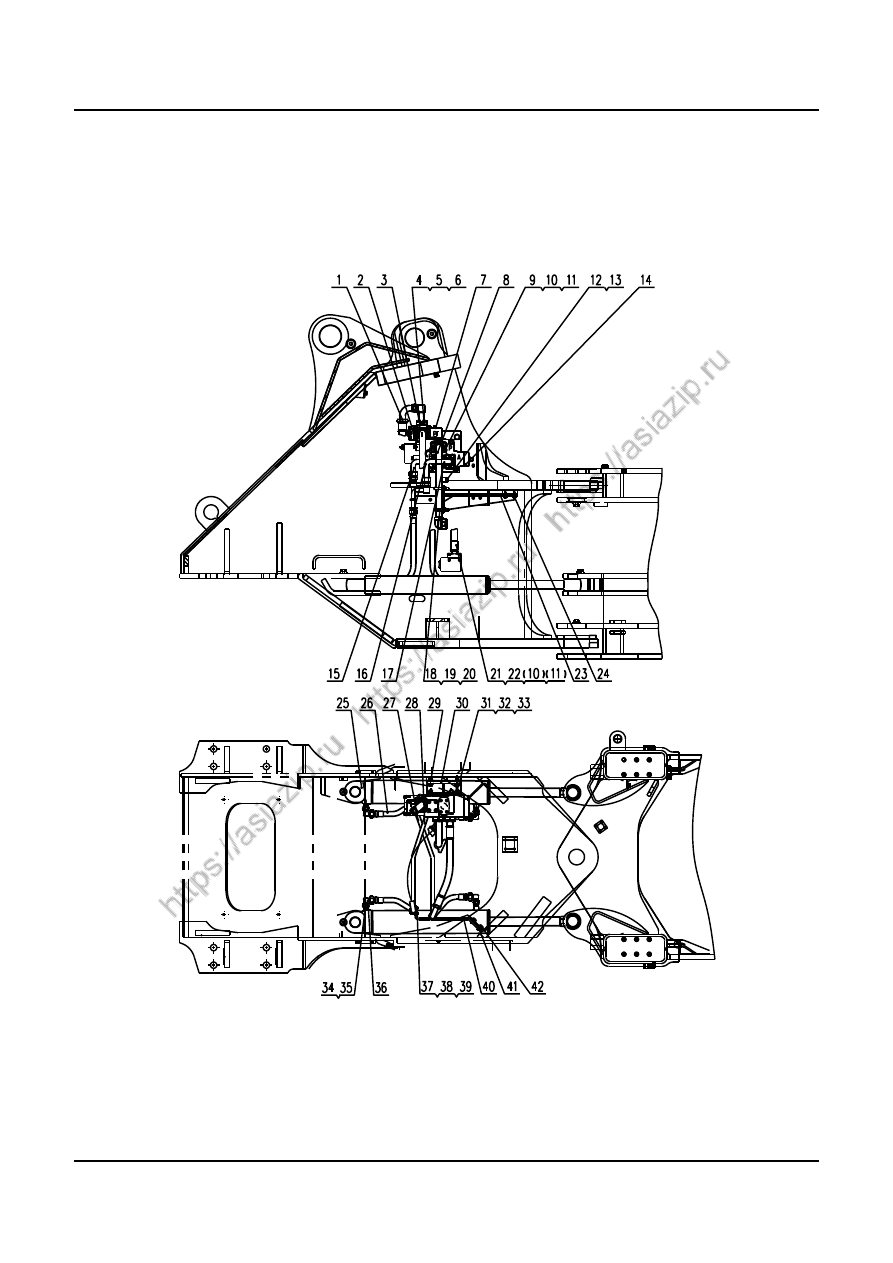

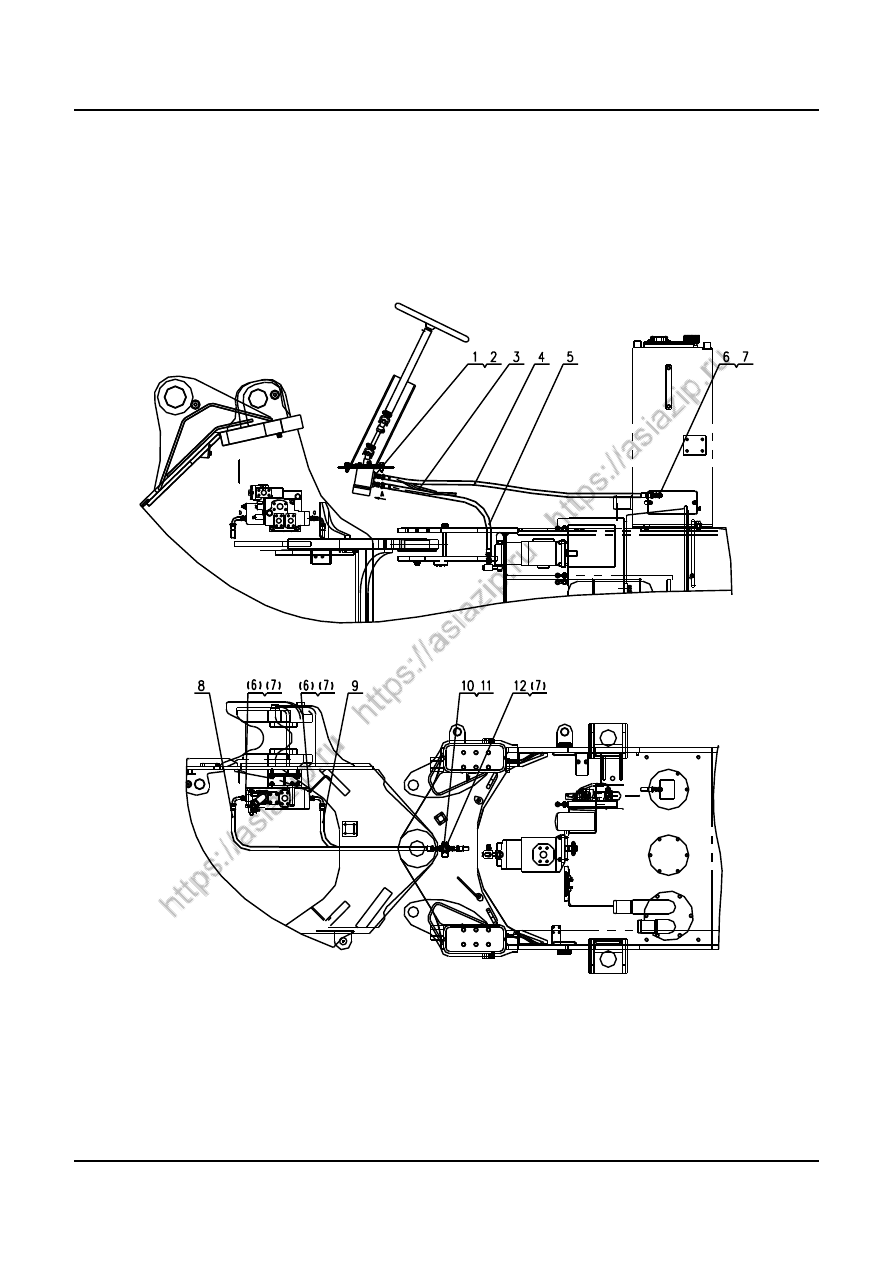

转向缸总成
STEERING CYLINDER ASSEMBLY








G3

版权所有  不得翻印

 60

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000154  软管 LGB125-014070

PIPE LGB125-014070

1



2

4120000451  卸载阀 SXH25

FEATHER VALVE SXH25

1



3

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

5



4

2921000774  弯管接头

BEND PIECE

1



5

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

16



6

4041000026  分体法兰 LGB117-310491

FLANGE LGB117-310491

4



7

4014000144  螺钉 GB70.1-M10*70EpZn-8.8

SCREW GB70.1-M10*70EpZn-8.8

4



8

2921000002  放大阀进油钢管

OIL INLET PIPE

1



9

4041000144  分体法兰 LGB117-312552

FLANGE LGB117-312552

2



10

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

12



11

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

3



12

4041000774  螺塞 LGB135-01422

PLUG SCREW LGB135-01422

1



13

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

1



14

4120000504  流量放大阀 ZLF25A

FLUX AMPLIFIER ZLF25A

1



15

2921000003  放大阀 B 口出油胶管

OIL-PIPE(B)

1



16

2921000023  卸载阀回油胶管

OIL RETURN PIPE OF FEATHER VALVE

1



17

2921000004  放大阀 A 口出油胶管

OIL-PIPE(A)

1



18

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A.F

U-BOLT JB/ZQ4321-33Zn-Q235A.F

2



19

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

4



20

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

4



21

4041000540  软管 LGB161-012049

TUBE LGB161-012049

1



22

4041000027  分体法兰 LGB117-312551

FLANGE LGB117-312551

1



23

2921000831  支架

BRACKET

1



24

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



25

4120000602  转向油缸 HSGL-100*55*435-910

STEERING CYLINDERHSGL-100*55*435-910

2



26

4041000647  软管 LGB124-006063

TUBE LGB124-006063

4



27

2921000006  钢管 A

STEEL TUBE (B)

1



28

2921000007  钢管 B

STEEL TUBE (A)

1



29

4011000542  螺栓 GB16674-M14*25EpZn-8.8

BOLT GB16674-M14*25EpZn-8.8

2



30

2921000008  流量放大阀支架

BRACKET OF FLUX AMPLIFIER

1



31

4011000054  螺栓 GB5782-M12*120EpZn-8.8

BOLT GB5782-M12*120EpZn-8.8

3



32

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

3



33

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

3



34

4041000143  直接头 LGB120-02222

STAIGHT JOINT  LGB120-02222

4



35

4041000771  O 形圈 LGB168-11924

O-RING  LGB168-11924

4



36

2921000769  直角组合接头

ELBOW

4



37

4011000555  U 形螺栓 JB/ZQ4321-18Zn-Q235A.F

U-BOLT JB/ZQ4321-18Zn-Q235A.F

4



38

4015000207  垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

8



39

4013000028  螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

8



40

2921000770  支架

BRACKET

2



41

2921000010  橡胶垫

RUBBER BLANKET

2



42

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4











G4

版权所有  不得翻印

         61

                                          山东临工

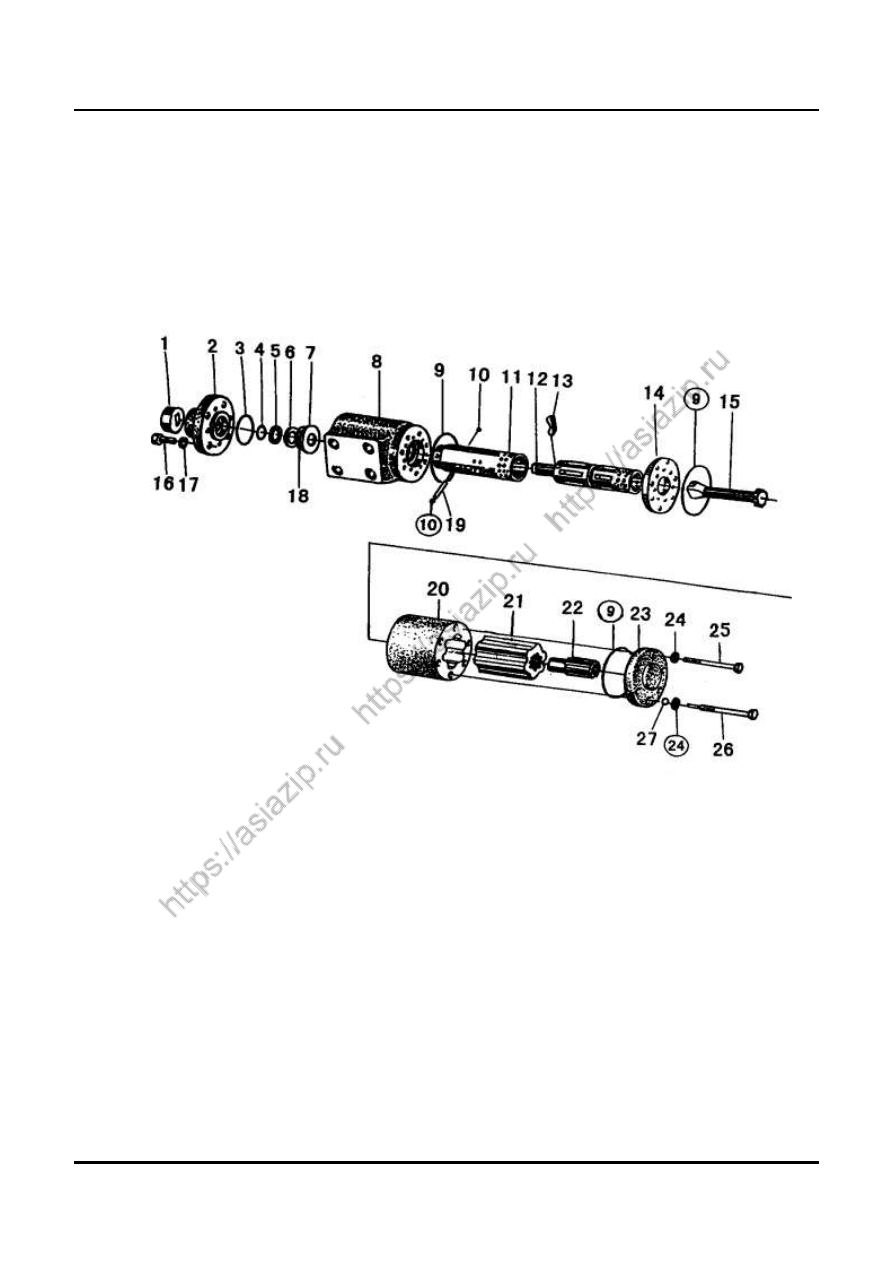

转向器
STEERING GEAR











G4

版权所有  不得翻印

 62

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



转向器

CONNECTING BLOCKS MODULE

1



2



前盖

FRONT COVER

1



3



O 形圈

O-RING

1



4



O 形圈

O-RING

1



5



X 形圈

X-RING

1



6



垫

GASKET

1



7



挡环

GASKET

1



8



阀体

VALVE BLOCK

1



9



O 形圈

O-RING

3



10



垫片

GASKET

2



11



阀套

VALVE SLEEVE

1



12



阀芯

VALVE STEM

1



13



弹簧片

SPRING SLIP

6



14



隔盘

ISOLATING PLATE

1



15



联动轴

COUPLING SHAFT

1



16



螺钉

SCREW

4



17



垫圈

WASHER

4



18



推力滚针轴承

THRUST NEEDLE BEARING

1



19



拔销

CENTER PIN

1



20



定子

STATOR MODULE

1



21



转子

ROTOR

1



22



限位柱

STOPPER

1



23



后盖

REAR COVER

1



24



组合密封垫

SEAL RING

7



25



螺栓

BOLT

6



26



限位螺栓组件

CAGING BOLT MODULE

1



27



钢球

STEEL BALL

1



G5

版权所有  不得翻印

         63

                                          山东临工

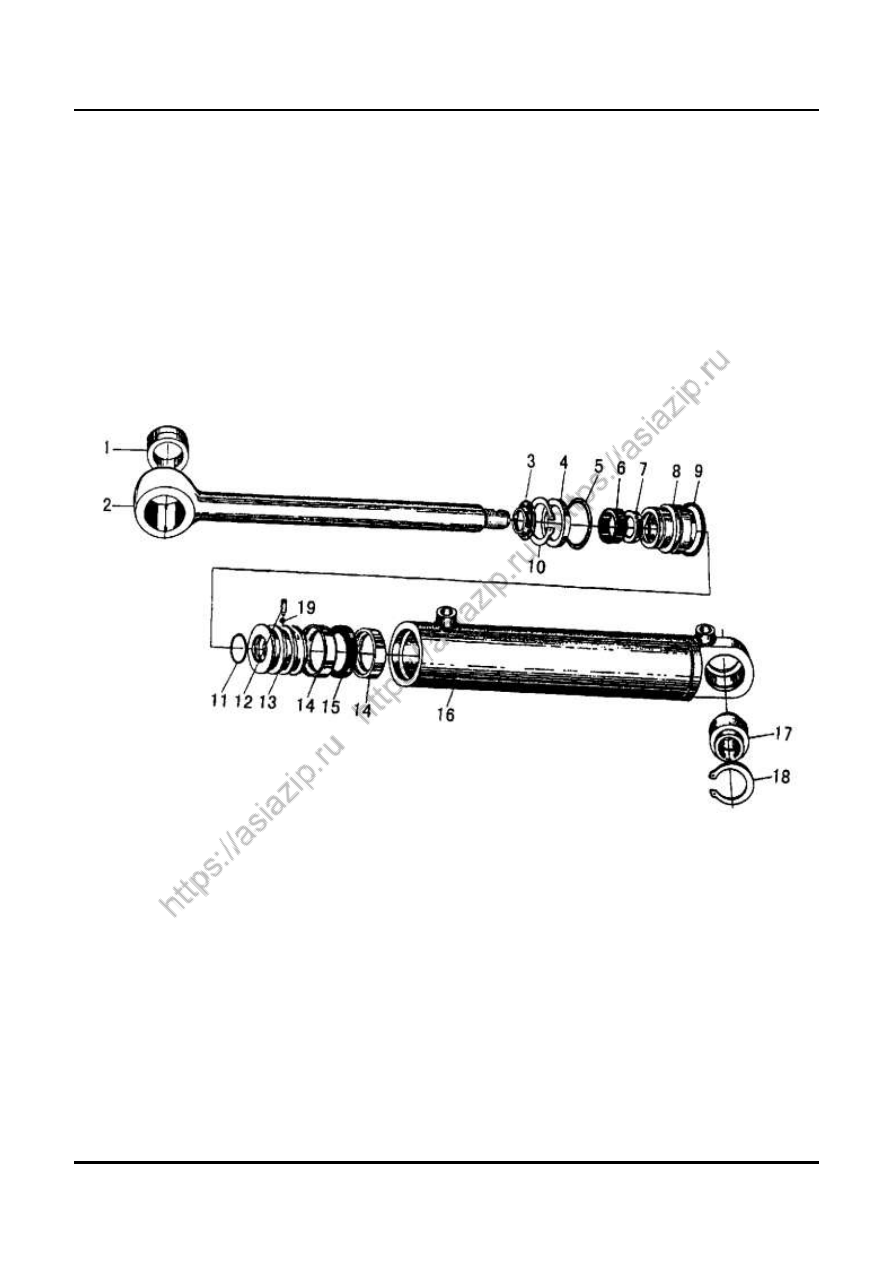

转向油缸
STEERING CYLINDER












G5

版权所有  不得翻印

 64

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



轴套

SHAFT SLEEVE

1



2



活塞杆

PISTON ROD

1



3



防尘圈

DUST PROOF RING

1



4



卡环

LOCK RING

1



5



挡圈

SNAP RING

1



6



Yx 型密封圈

Yx-RING SEAL

1



7



轴用组合封

COMBINED SEAL

1



8



导向套

ORIENTED SHEATH

1



9



O 形圈

O-RING

1



10



挡圈

SNAP RING

1



11



O 形圈

O-RING

1



12



螺钉

SCREW

1



13



活塞

PISTON

1



14



支撑环

SUPPORTING RING

2



15



孔用组合封

COMBINED SEAL

1



16



缸体

CYLINDER BODY

1



17



关节轴承

SPHERICAL PLAIN BEARING

1



18



孔用弹性挡圈

RING SNAP

1



19



钢球

STEEL BALL

1



































H

制动系统



  BRAKE SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.





H1

版权所有  不得翻印

         65

                                          山东临工

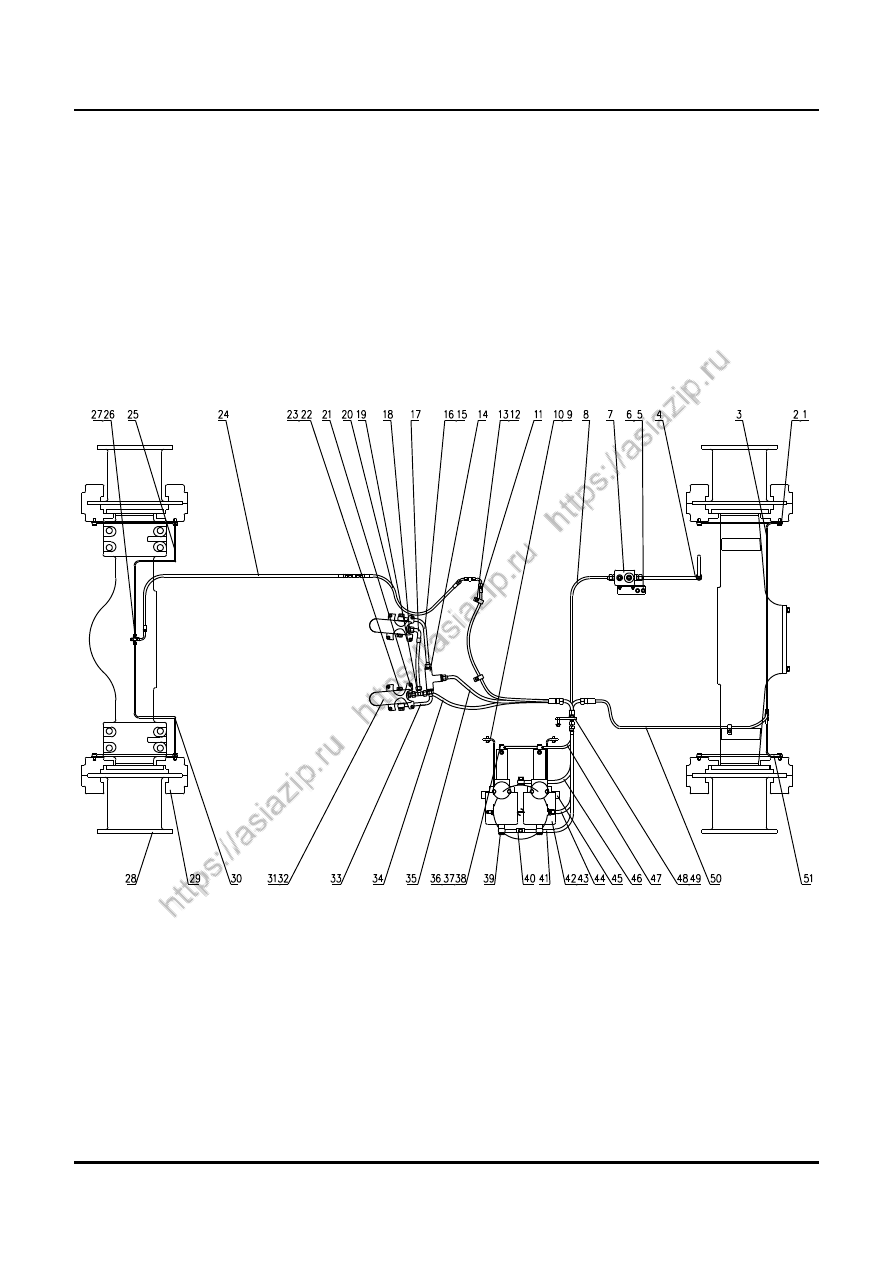

行车制动系统
SERVICE BRAKE SYSTEM












H1

版权所有  不得翻印

 66

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000002

垫圈

WASHER

18



2

2922000003

制动器管接头

CONNECTER

8



3

2922000004

后桥右油管

TUBE OF REEAR AXLE(RIGHT)

1



4

2901000756

气管

TUBE

1



5

4011000474

螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

2



6

2901000924

支承板

SHOE PLATE

1



7

4120000084

油水分离器组合阀 ST-50G

AIR DRYER ST-50G

1



8

2901000919

气管

TUBE

1



9

2922000053

储气罐

AIR RESERVOIR

1



10

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



11

2922000057

前桥油管

TUBE TO FRONT AXLE

1



12

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



13

2901000003

管夹

CLIP

4



14

4120000248

梭阀 SF-50G

SHUTTLE VALVE SF-50G

1



15

4041000998

软管 LGB149-004041

TUBE LGB149-004041

1



16

2901000005

垫圈

WASHER

18



17

2922000773

气管

TUBE

1



18

2901000007

二通接头

CONNECTER

3



19

2922000770

三通接头

TEE OF THE OIL LINE

1



20

2922000753

中部油管

FORERUNNER TUBE

1



21

2922000769

接头

JOINT

1



22

4030000055

螺塞 JB1000-M22*1.5-35

BOLT JB1000-M22*1.5-35

2



23

2901000006

垫圈

WASHER

16



24

2922000011

制动油管

TUBE OF BRAKE

1



25

2922000047

前桥右油管

TUBE OF FRONT AXLE(RIGHT)

1



26

2922000013

三通接头

TEE OF THE OIL LINE

2



27

4011000455

螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

6



28

2907000007

制动盘

BRAKE DISC

4



29

4110000012

ZL40 盘式制动器 LG09-ZDQ

ZL40 DISC BRAKE LG09-ZDQ

8



30

2922000049

前桥左油管

TUBE OF FRONT AXLE(LEFT)

1



31

4120001795

气制动阀 LY60F

BRAKE VALVE LY60F

1



32

4130000521

制动灯开关 YK209K

BRAKE LAMP SWITCH YK209K

1



33

2922000771

转换钢管

TUBE

1



34

2922000058

制动阀至储气罐气管

TUBE TO AIR RESERVOIR

1



35

2922000778

至加力泵气管

TUBE TO BOOSTER

1



36

2922000016

加力泵管接头

CONNECTER

2



37

2922000017

垫圈

WASHER

2



38

2922000812

前加力泵油管

TUBE TO FRONT BOOSTER

1



39

2901000004

螺栓

BOLT

5



40

2922000015

三通管

TEE OF THE OIL LINE

1



41

2922000813

加力泵至制动阀气管

TUBE TO BRAKE VALVE

1



42

4120000675

加力泵 LG22-JLB

BOOSTER LG22-JLB

2



43

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



44

2901001137

气管

TUBE

1



45

2922000069

托板

SPLINT

1



46

2922000068

储气罐至隔板气管

TUBE

1



47

2922000814

后加力泵油管

TUBE TO BACK BOOSTER

1



48

2922000064

制动二通管组

TUBE OF BRAKE

1



49

4011000477

螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

2



50

2922000063

后桥油管

TUBE TO REAR AXLE

1



51

2922000018

后桥左油管

TUBE OF REEAR AXLE(LEFT)

1








H2

版权所有  不得翻印

         67

                                          山东临工

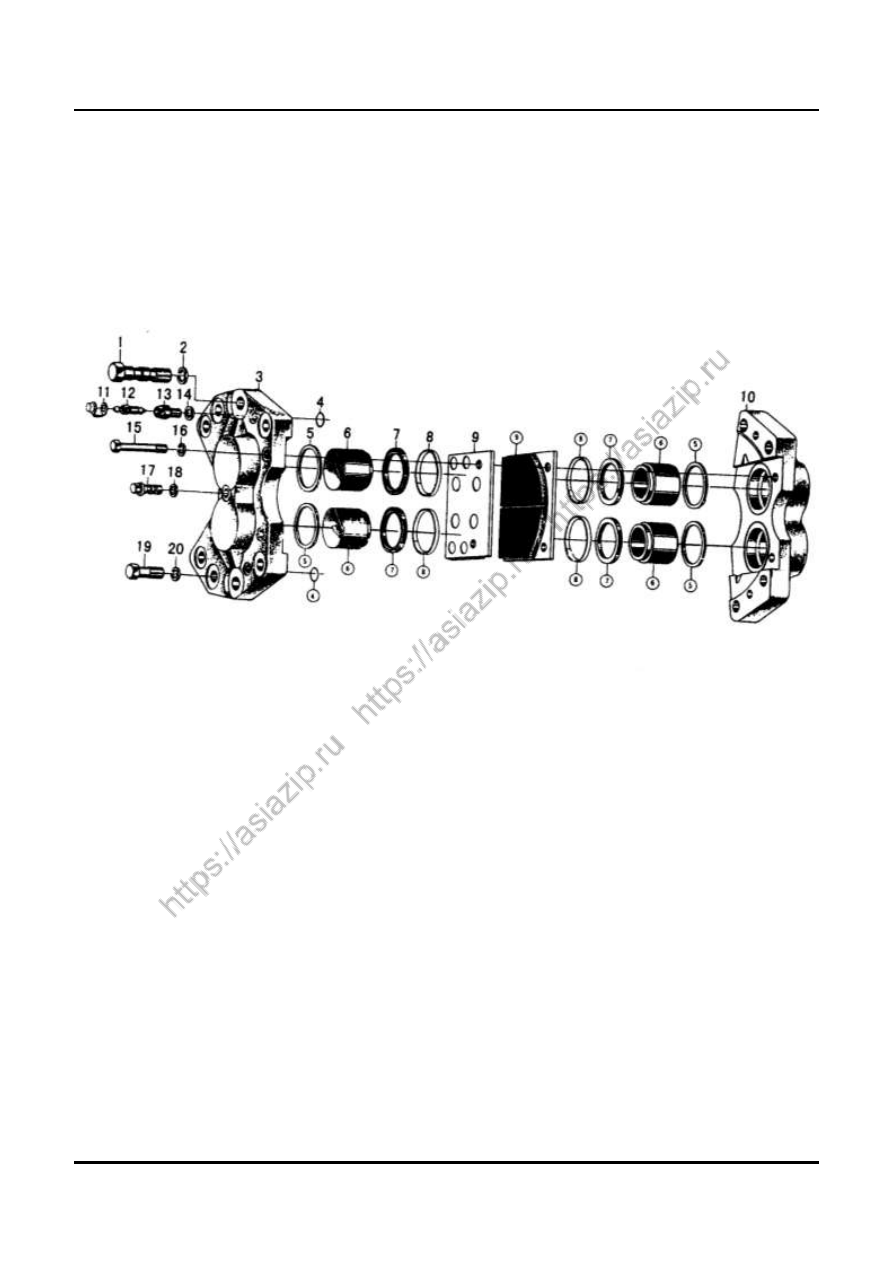

盘式制动器
DISK BRAKE











H2

版权所有  不得翻印

68

                                             山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓

BOLT

4



2



垫圈 22

WASHER 22

4



3



内钳

INTERNAL PLIERS

1



4



O 形圈 20*2.4

O-RING 20*2.4

2



5



矩形密封圈

SQUQRE SEAL

4



6



活塞

PISTON

4



7



防尘罩

DUST

4



8



卡圈

RETAINER RING

4



9



制动片

BRAKE SHOE

4



10



外钳

EXTERNAL PLIERS

1



11



橡皮帽

RUBBER COVER

2



12



放气嘴

AIR BLEEDER

2



13



接头

CONNECTOR

2



14



O 形圈 16*2.4

O-RING 16*2.4

2



15



螺栓销

BOLT PIN

2



16



垫圈 10

WASHER 10

2



17



管接头

TUBE CONNECTOR

1



18



垫圈

WASHER

1



19



螺栓

BOLT

4



20



垫圈 20

WASHER 20

4

















H3

版权所有  不得翻印

         69

                                          山东临工

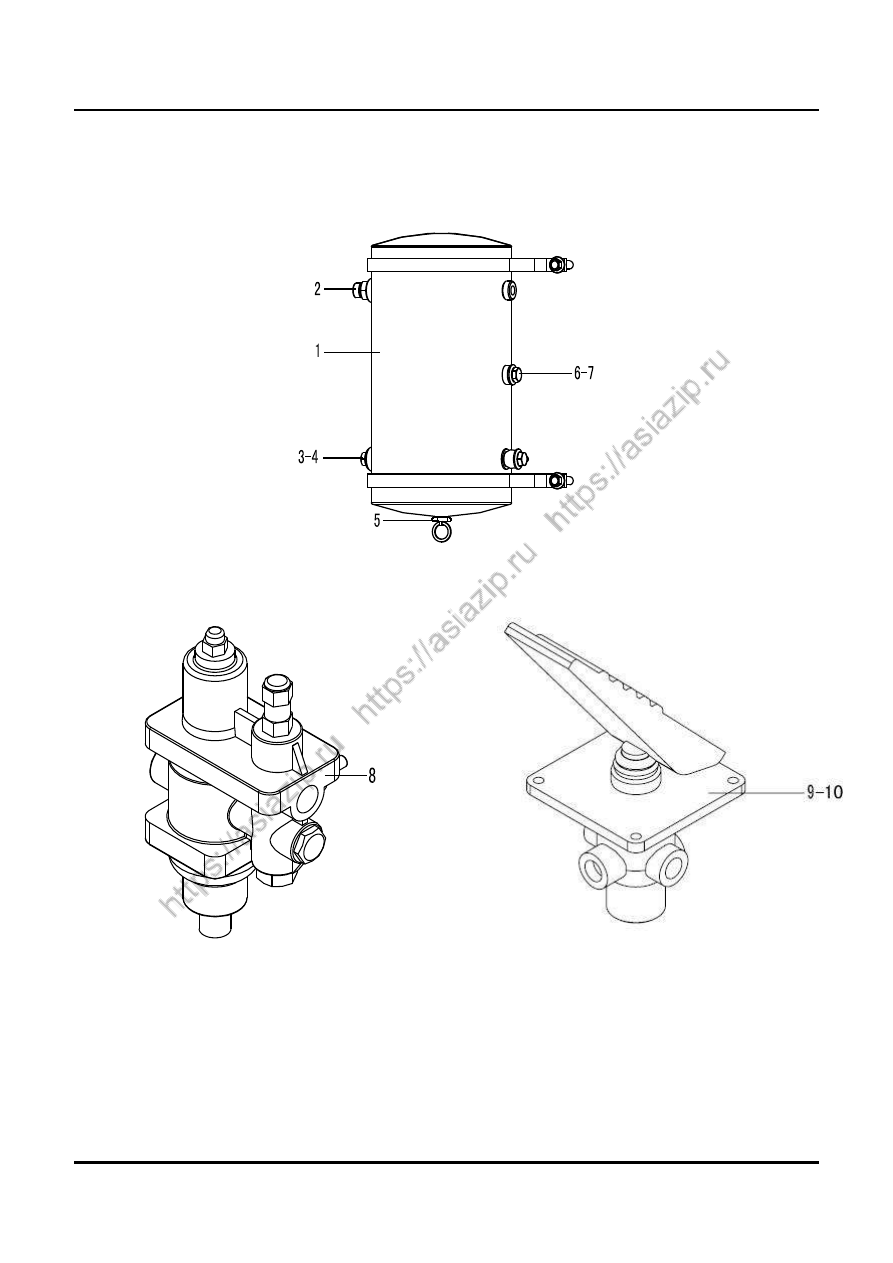

储气罐、制动阀、油水分离器
AIR RESERVOIR，BRAKE CONTROL VALVE，AIR DRYER








H3

版权所有  不得翻印

 70

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000054

罐体

AIR RESERVOIR

1



2

4120000065

安全阀

SAFETY VALVE

1



3

4120000742

轮胎充气阀

CHARGE VALVE FOR TIRE

1



4

2901000006

垫圈

WASHER

2



5

4120000066

791 手动放水阀

791-WATER DRAIN VALVE

1



6

4030000311

螺塞 JB1000-M10*1-35

PLUG JB1000-M10*1EpZn-35

1



7

2923000014

垫圈

WASHER

1



8

4120000084

油水分离器组合阀 ST-50G

COMBINED VALVE FOR WATER SEPARATOR

1



9

4120001795

气制动阀 LY60F

BRAKE VALVE LY60F

1



10

4130000521

制动灯开关 YK209K

BRAKE LAMP SWITCH YK209K

1



























H4

版权所有  不得翻印

         71

                                          山东临工

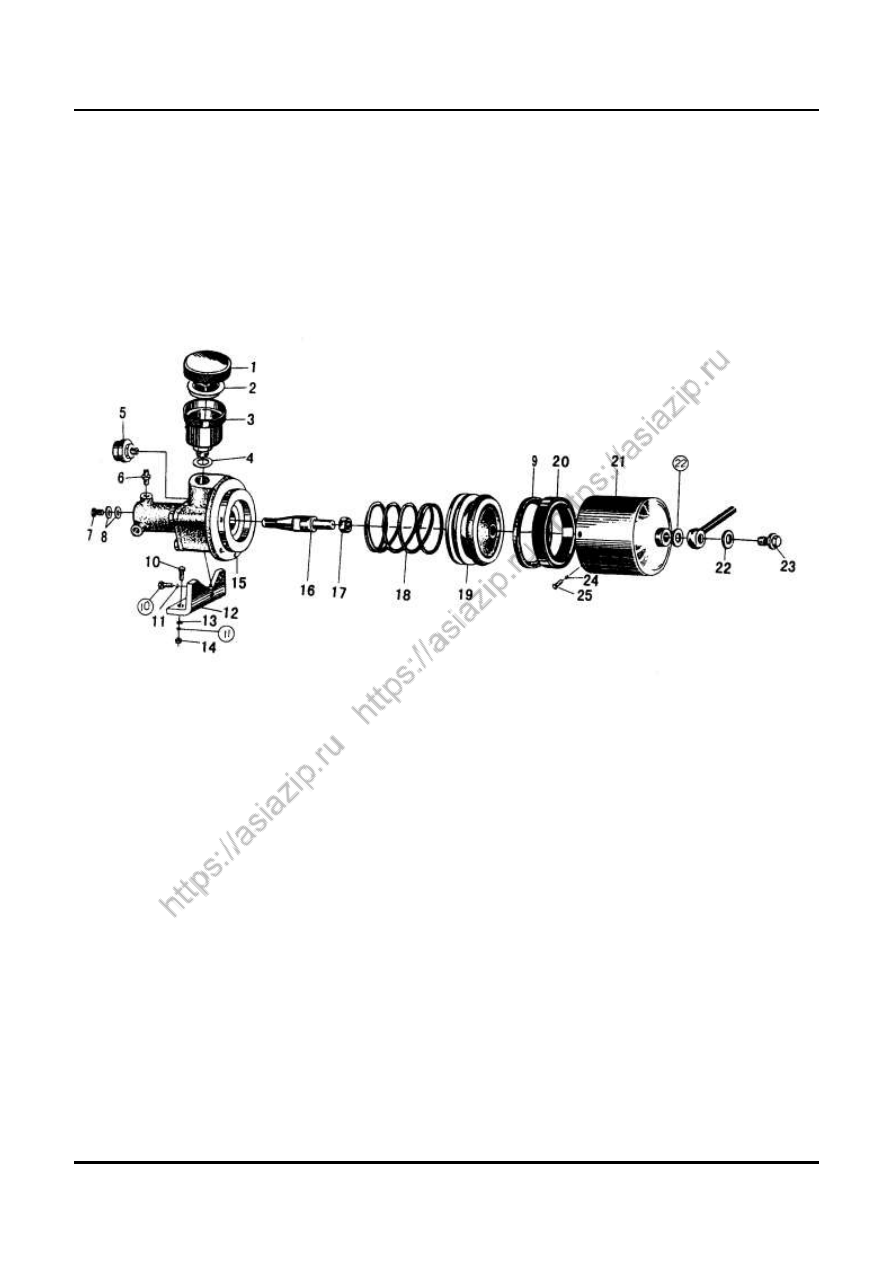

加力泵总成
BRAKE BOOSTER











H4

版权所有  不得翻印

 72

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



油杯盖

OIL RESERVOIR COVER

2



2



过滤套

FILTER SLEEVE

2



3



油杯体

OIL RESERVOIR

2



4



O 形圈 40*3.1

O-RING 40*3.1

2



5



放气嘴

AIR BLEEDER

2



6



接头

CONNECTOR

2



7



管接头

FITTING

2



8



垫圈

WASHER

4



9



密封圈

SEALING WASHER

2



10



螺栓 M10*20-Ep·Zn

BOLT M10*20-Ep·Zn

8



11



垫圈 10

LOCK WASHER 10

8



12



支架

BRACKET

2



13



垫圈 10

WASHER 10

8



14



螺母 M10

NUT M10

4



15



制动总泵

BRAKE MAIN PUMP

2



16



推杆

PUSH ROD

2



17



螺母 M12*1.5

NUT M12*1.5

2



18



弹簧

SPRING

2



19



活塞

PISTON

2



20



YX 形密封圈

YX-RING SEAL

2



21



加力缸

BOOSTING TANK

2



22



垫圈

WASHER

4



23



螺栓

BOLT

2



24



垫圈 8

WASHER 8

12



25



螺栓 M8*16

BOLT M8*16

12



























H5

版权所有  不得翻印

        73

                                           山东临工

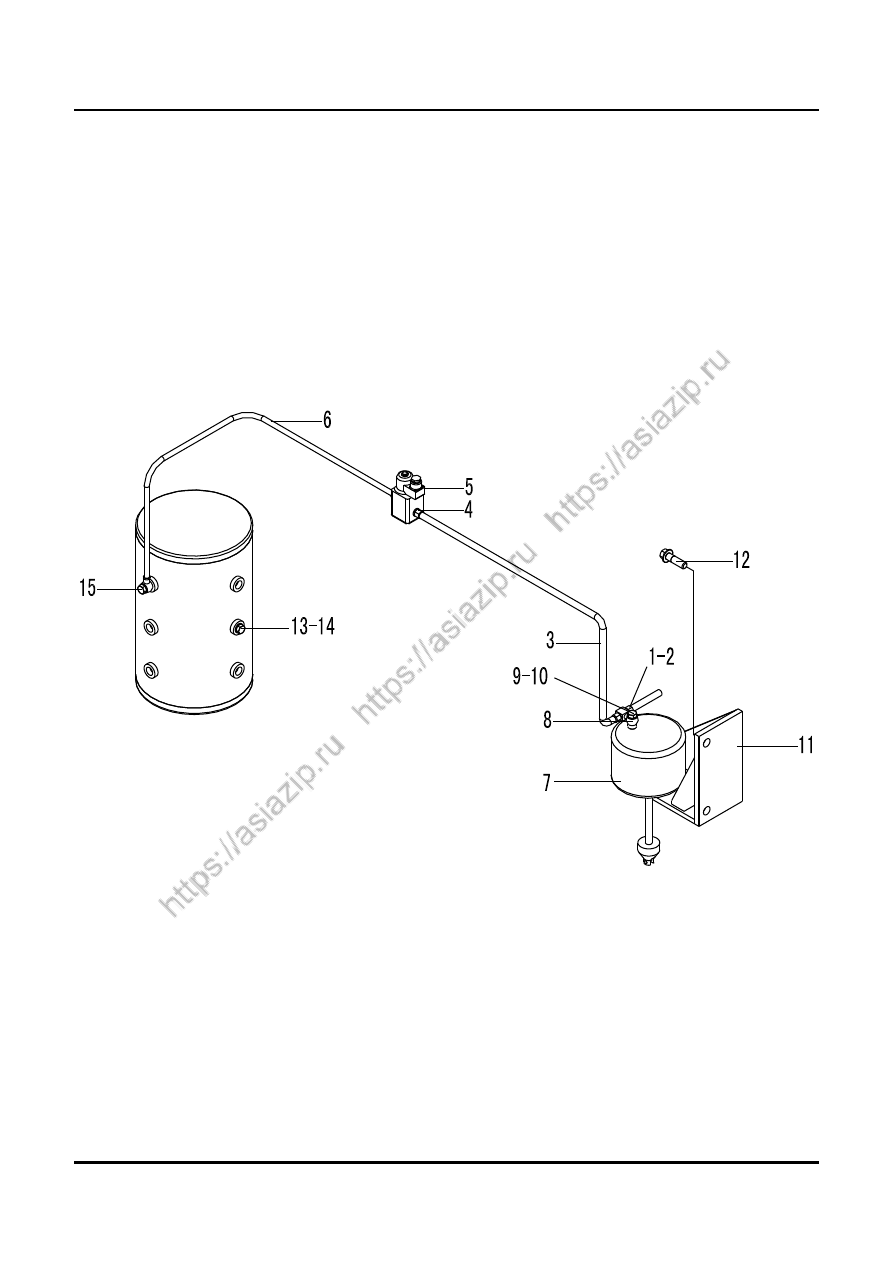

驻车制动系统
PARKING BRAKE SYSTEM










H5

版权所有  不得翻印

 74

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000055  气压信号灯开关

SWITCH

1



2

2901000005  垫圈

WASHER

1



3

2923000773  电磁阀出气管

PIPE

1



4

2923000012  接头体

CONNECTER

2



5

4120000759  制动电磁阀

BRAKE VALVE

1



6

2923000013  电磁阀进气管

PIPE

1



7

4120000506  驻车制动气室

AIR RESERVOIR

1



8

2923000015  三通块

THREE-WAY PIPE

1



9

4011000339  螺栓 JB999-M14*1.5*28-35

BOLT JB999-M14*1.5*28-35

1



10

2923000003  垫圈

WASHER

2



11

2923000752  支架

BRACKET

1



12

4011000168  螺栓 GB5783-M20*40EpZn-8.8

BOLT GB5783-M20*40EpZn-8.8

2



13

4120000760  压力开关

SWITCH

1



14

2923000014  垫圈

WASHER

3



15

4011000283  螺栓 JB999-M10*1*18-35

BOLT JB999-M10*1*18-35

1














I

车架



FRAME




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



I1

版权所有  不得翻印

         75

                                          山东临工

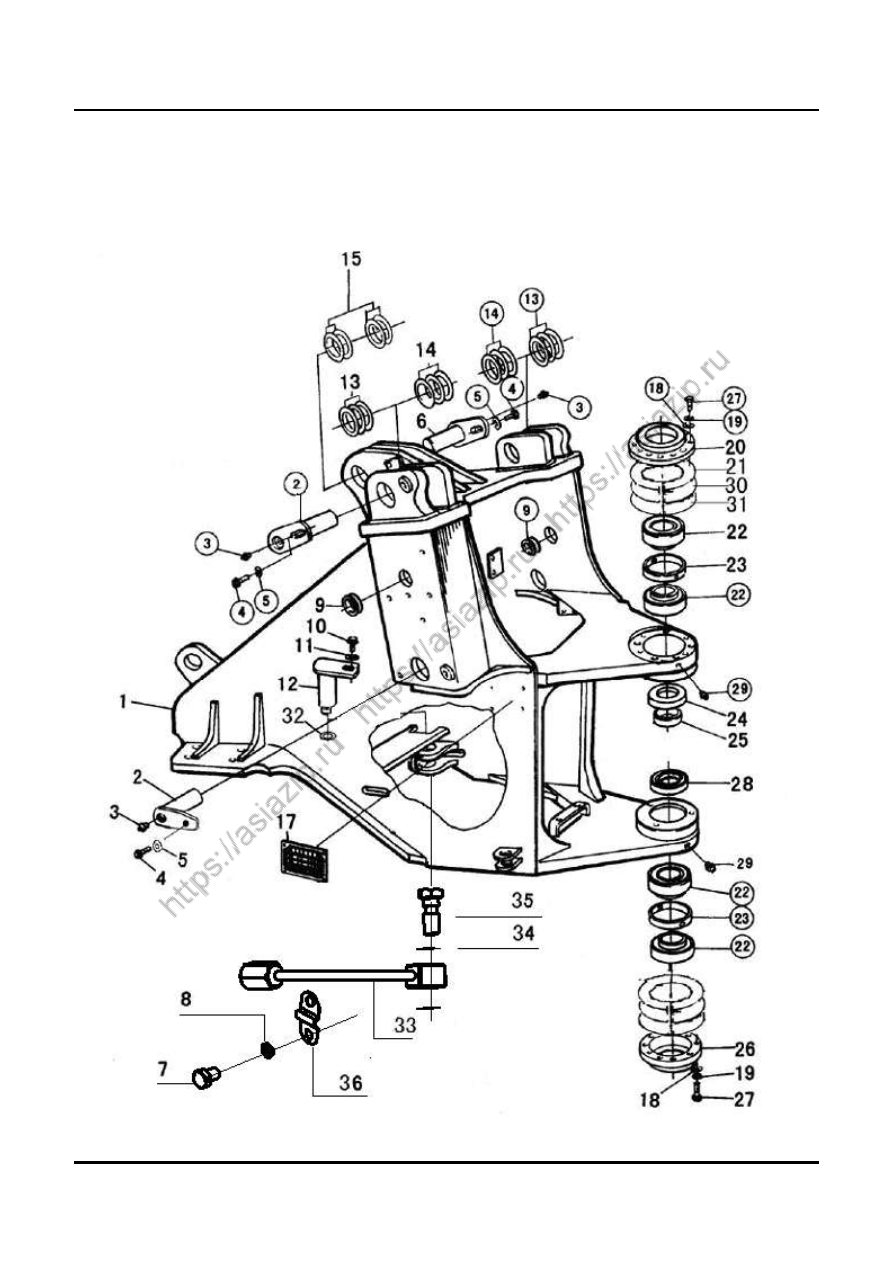

前车架总成
FRONT FRAME




I1

版权所有  不得翻印

         76

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2924000790

前车架

FRONT FRAME

1



2

4043000213

销轴 LGB301-95*165*350-40Cr

PIN LGB301-95*165*350-40Cr

4



3

4030000065

油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

7



4

4011000094

螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

5



5

4040000002

垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

5



6

4043000214

销轴 LGB301-110*132*250G-40Cr

PIN LGB301-110*132*250G*40Cr

1



7

4014000024

螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

4



8

4015000035

垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

4



9

2925000135

走线胶套

RUBBER SLEERING

4



10

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

2



11

4040000001

垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



12

2925000812

焊接销轴

WELDING PIN

2



13

4043000040

垫片 LGB303-95*160*1

SPACER LGB303-95*160*1

8



14

4043000041

垫片 LGB303-95*160*2

SPACER LGB303-95*160*2

8



15

4043000043

垫片 LGB303-110*180*1

SPACER LGB303-110*180*1

4



16

4019000012

铆钉 GB827-3*5-BL2

RIVET GB827-3*5-BL2

4



17

2936000938

标牌 LGB402-A1/LG968

NAME PLATE

1



18

4015000016

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

40



19

4015000168

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

40



20

2925000009

盘

DISC

2



21

2925000008

垫片

SPACER

12



22

4021000058

轴承 GB297-33116

BEARING GB297-33116

4



23

2925000005

间隔套

BUSH

2



24

4043000057

防尘圈 LGB307-95

DUST RING LGB307-95

2



25

2925000004

套

BUSH

1



26

2925000015

盘

DISC

2



27

4011000061

螺栓 GB5782-M12*35EpZn-8.8

BOLT GB5782-M12*35EpZn-8.8

40



28

4043000256

密封圈 GB9877.1-B80*150*10

SEAL RING GB9877.1-B80*150*10

2



29

4030000101

油杯 JB7940.2-45

°

M10*1

GREASE NIPPLE JB7940.2-45

°

M10*1

2



30

2925000006

垫片

SPACER

16



31

2925000007

垫片

SPACER

4



32

4043000032

垫片 GB303-50*90*1

SPACER GB303-50*90*1

4



33

2925000787

前转向销润滑油管

OIL TUBE

2



34

2925000030

垫片

SPACER

4



35

2925000029

通油螺栓

OIL BOLT

2



36

2925000031

管夹

PIPE CLIP

2









I2

版权所有  不得翻印

         77

                                          山东临工

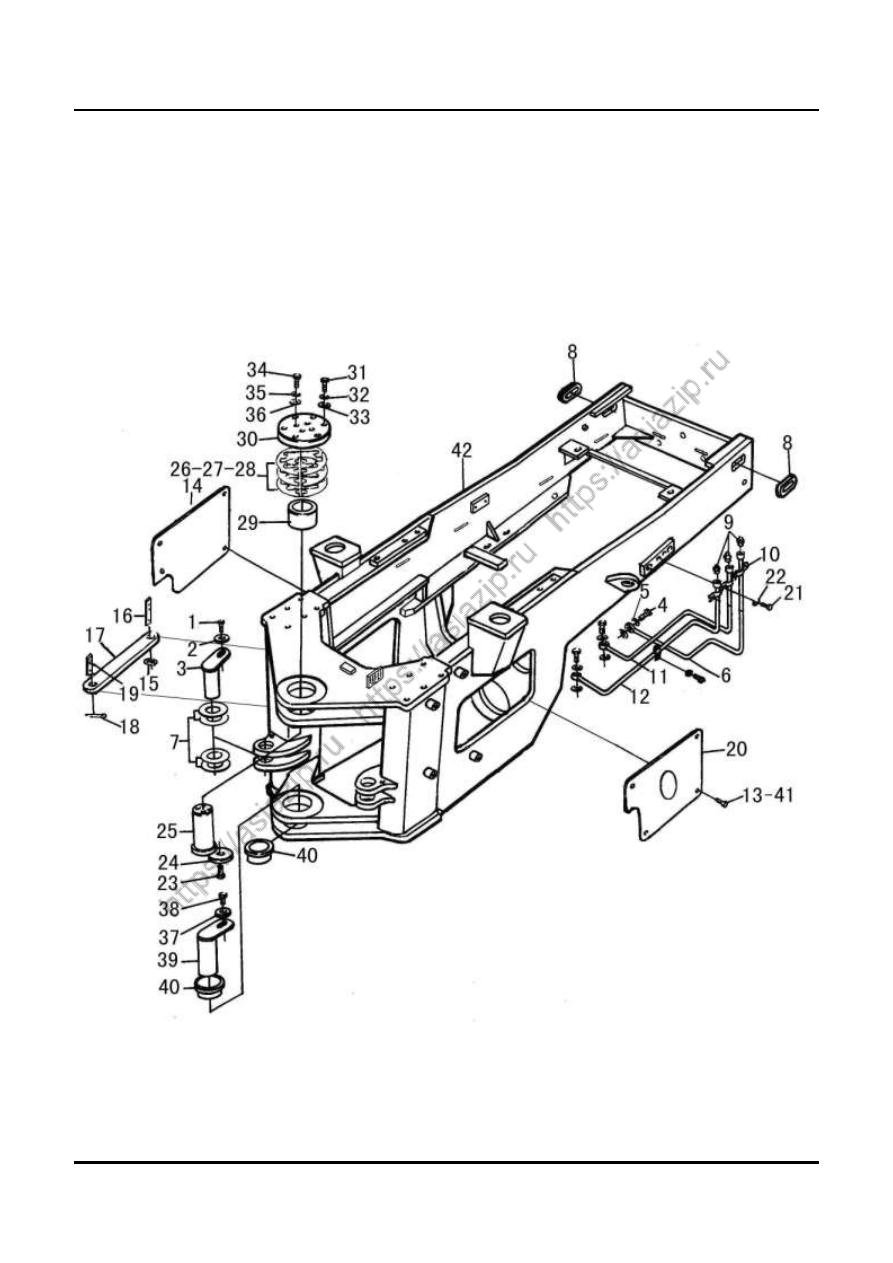

后车架总成
REAR FRAME










I2

版权所有  不得翻印





78

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

2



2

4040000001  垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



3

4043000009  销轴 LGB301-50d9*78R*140G-40Cr

PIN LGB301-50d9*78R*140G-40Cr

2



4

2925000029  通油螺栓

OIL BOLT

3



5

2925000030  垫片

SPACER

6



6

2927000002  油管

OIL TUBE

1



7

4043000032  垫片 LGB303-50*90*1

SPACER LGB303-50*90*1

4



8

2927000003  走线胶套

RUBBER SLEEVE

2



9

4030000065  油杯 JB7940.1-M10*1

OIL TUBE JB7940.1-M10*1

5



10

2925000031  管夹

CLIP

4



11

2927000004  油管

OIL TUBE

1



12

2927000005  油管

OIL TUBE

1



13

4011000102  螺栓 GB5783-M8*16EpZn-8.8

BOLT GB5783-M8*16EpZn-8.8

8



14

2927000767  板

PLATE

1



15

2927000008  卡环

HOLDING RING

1



16

2927000009  锁定杆后销轴

REAR PIN OF MOUNT BAR

1



17

2927000011  锁定杆

MOUNT BAR

1



18

4016000043  开口销 GB91-8*80EpZn-Q235A

SPLIT PINGB91-8*80EpZn-Q235A

1



19

2927000012  锁定杆前销轴

FRONT PIN OF MOUNT BAR

1



20

2927000766  板

PLATE

1



21

4014000024  螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



22

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

6



23

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

3



24

2925000002  盘

DISC

1



25

2925000003  上铰接销

UP ARTICULATION PIN

1



26

2925000010  垫片

SPACER

4



27

2925000011  垫片

SPACER

4



28

2925000012  垫片

SPACER

4



29

2925000013  套

BUSH

1



30

2925000014  盘

DISC

1



31

4011000064  螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



32

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

6



33

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

6



34

4011000069  螺栓 GB5782-M16*90EpZn-8.8

BOLT GB5782-M16*90EpZn-8.8

4



35

4015000098  垫圈 GB93-16-65Mn

BOLT GB93-16-65Mn

4



36

4015000181  垫圈 GB97.1-16EpZn-300HV

WASHER  GB97.1-16EpZn-300HV

4



37

4040000002  垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

1



38

4011000093  螺栓 GB5783-M16*25EpZn-8.8

BOLT GB5783-M16*25EpZn-8.8

1



39

2925000016  下铰接销

DOWN ARTICULATION PIN

1



40

2925000017  套

BUSH

2



41

4015000256  垫圈 GB96.1-8EpZn-300HV

WASHER GB96.1-8EpZn-300HV

8



42

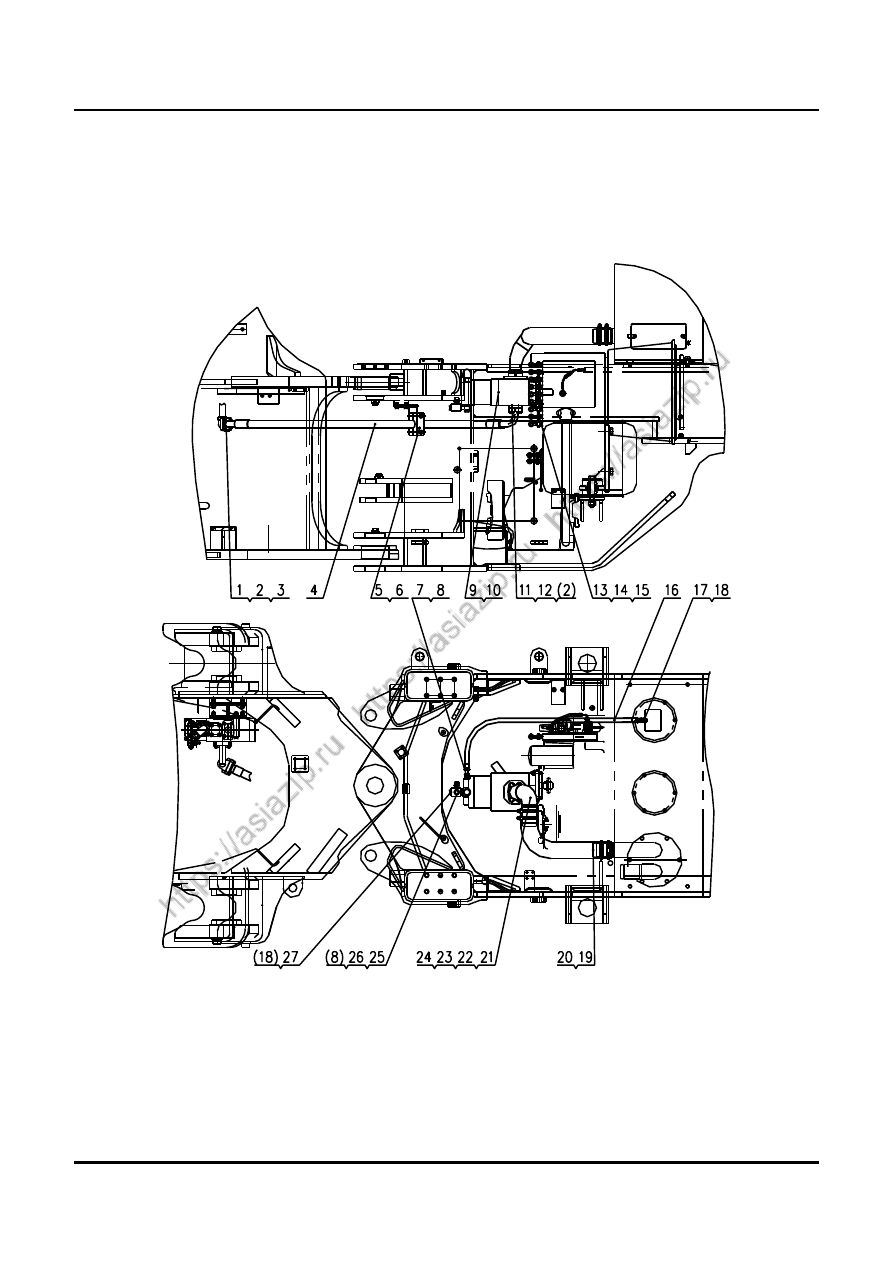

2926000927  后车架

REAR FRAME

1








I3

版权所有  不得翻印





79

                                           山东临工

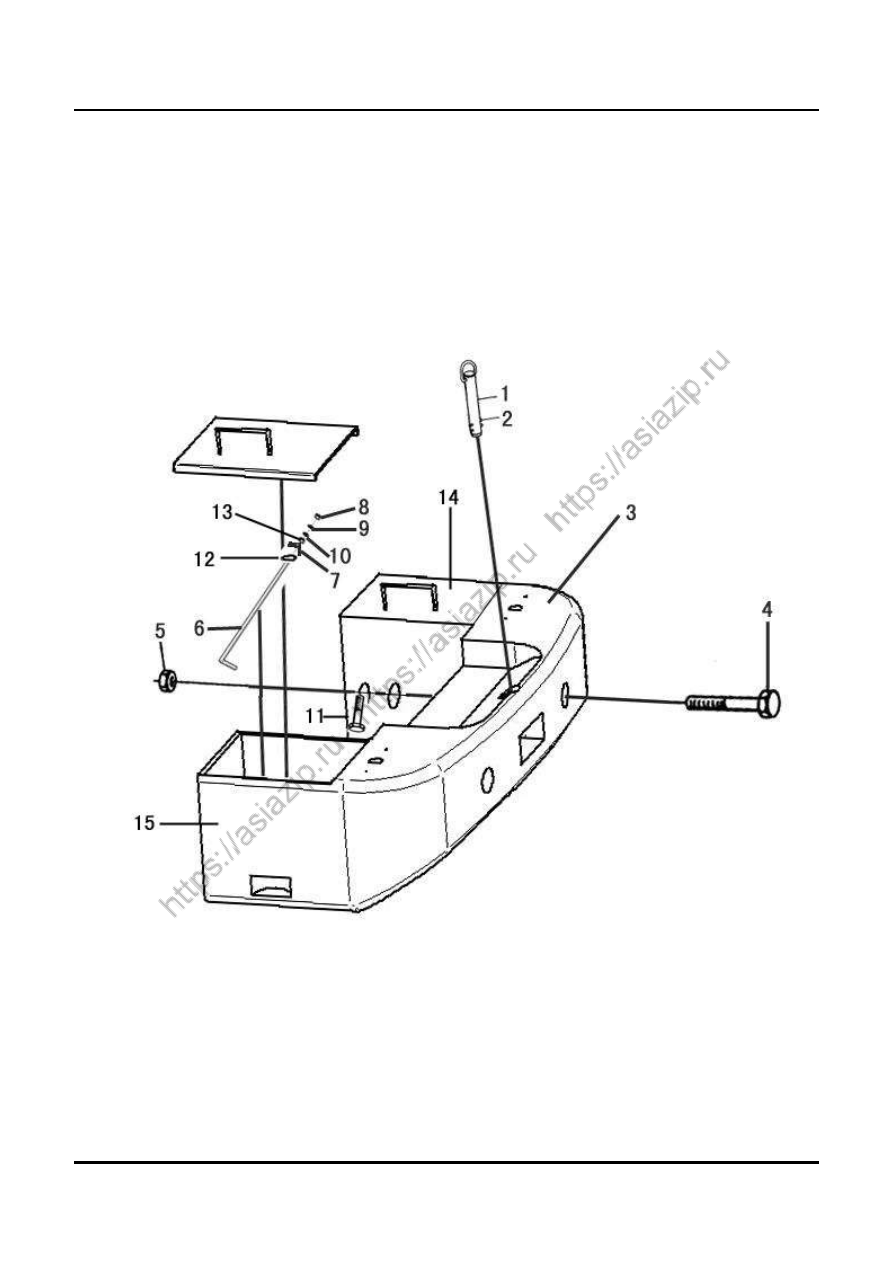

配重铁总成
COUNTER WEIGHT






I3

版权所有  不得翻印

 80

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2928000002

牵引销

TRACTIVE PIN

1



2

2928000003

卡环

HOLDING RING

1



3

2928000753

后平衡铁

COUNTER WEIGHT

1



4

4011000245

螺栓 GB5785-M30*2*245-8.8

BOLT GB5785-M30*2*245-8.8

4



5

4013000064

螺母 GB889.2-M30*2-8

NUT GB889.2-M30*2-8

4



6

2928000007

锁紧螺杆

BOLT OF MOUNT BAR

4



7

2928000008

锁紧角钢

MOUNT BAR

2



8

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

4



9

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



10

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

4



11

4011000148

螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*30EpZn-8.8

8



12

2928000005

侧胶垫

MAT OF PASTERN

4



13

2928000006

下胶垫

MAT OF PASTERN

4



14

2928000015

右平衡铁

RIGHT COUNTER WEIGHT

1



15

2928000014

左平衡铁

LEFT COUNTER WEIGHT

1
