Самосвалы HANIA (4х2, 6х4, 8х4). Руководство по эксплуатации - часть 1

Нумерация автомобиля

Для вашего удобства в обслуживании вашего автомобиля, просим точно и в полном объеме записать нумерацию автомобиля:

Модель автомобиля:_

VIN автомобиля:_

Номер двигателя:_

Дата покупки автомобиля:_

Примечание:

1. Бирка транспортного средства с указанием модели автомобиля находится на наружной стороне передней части правого лонжерона рамы.

2. VIN автомобиля выбит на наружной стороне правого лонжерона рамы у осевой линии переднего моста.

3. Ниже компрессора на корпусе двигателя есть номер двигателя.

Смотри на рисунки:

Пользование данной инструкцией:

Перед эксплуатацией автомашины просим внимательно прочитать данную инструкцию.

Эта инструкция является инструкцией по эксплуатации и обслуживанию серии грузовых автомобилей «HANIA».

Данная инструкция представляет вам технические сведения по эксплуатации, характеристикам, устройству, обслуживанию и наладке автомобилей «HANIA». Согласно комплектации вашего автомобиля в инструкции вы найдете технические материалы по соответствующим агрегатам в сборе и необходимые вам напоминания и предупреждения. Что касается двигателя и ABS, смотрите материалы соответствующих производителей, поставляемые вместе с автомобилем.

При эксплуатации автомашины надо строго исполнять требования данной инструкции для того, чтобы обеспечить нормальный срок службы автомобиля.

При эксплуатации машины необходимо использовать качественное чистое топливо. Моторное масло, смазочные масла, гидромасло и другие применяемые материалы должны соответствовать маркам, указанным в данной инструкции.

При возникновении неисправностей как можно быстрее свяжитесь с филиалом службы сбыта или пунктом ремонта, мы предоставим вам эффективное и своевременное сервисное обслуживание.

Данная инструкция самая последняя, но продукция непрерывно совершенствуется, и изменения не обязательно будут отражены в инструкции.
ТОО Корпорация Китайских тяжелых автомобилей
2007года

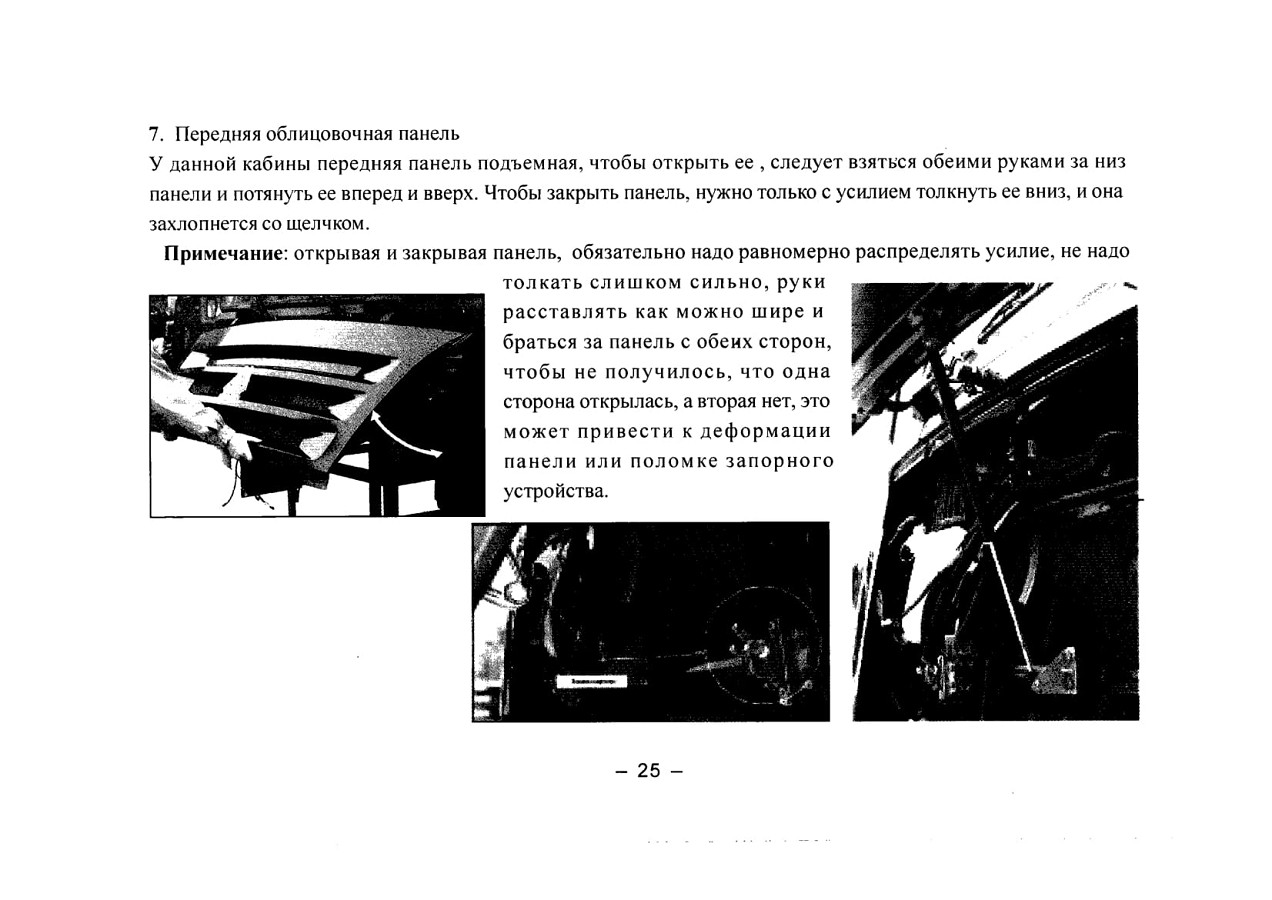

1. Перед опрокидыванием кабины необходимо открыть переднюю облицовочную панель. .

2. Проводя электросварку на автомашине или вблизи нее, необходимо отключить аккумулятор и выключить все разъемы электронных блоков ( главный управляющий блок, приводы, приборы, электронный управляющий блок для ABS и др.).

Оглавление
Раздел 1:Эксплуатацияавтомобиля 1. Оборудование кабины

1.1 Замок двери автомобиля ........................................................ 1

1.2 Подъем и опускание окон дверей ................................................ 3

1.3 Сиденье ........................................................................ 4

1.4 Ремень безопасности ............................................................ 5

1.5 Панель приборов и выключателей ................................................ 6

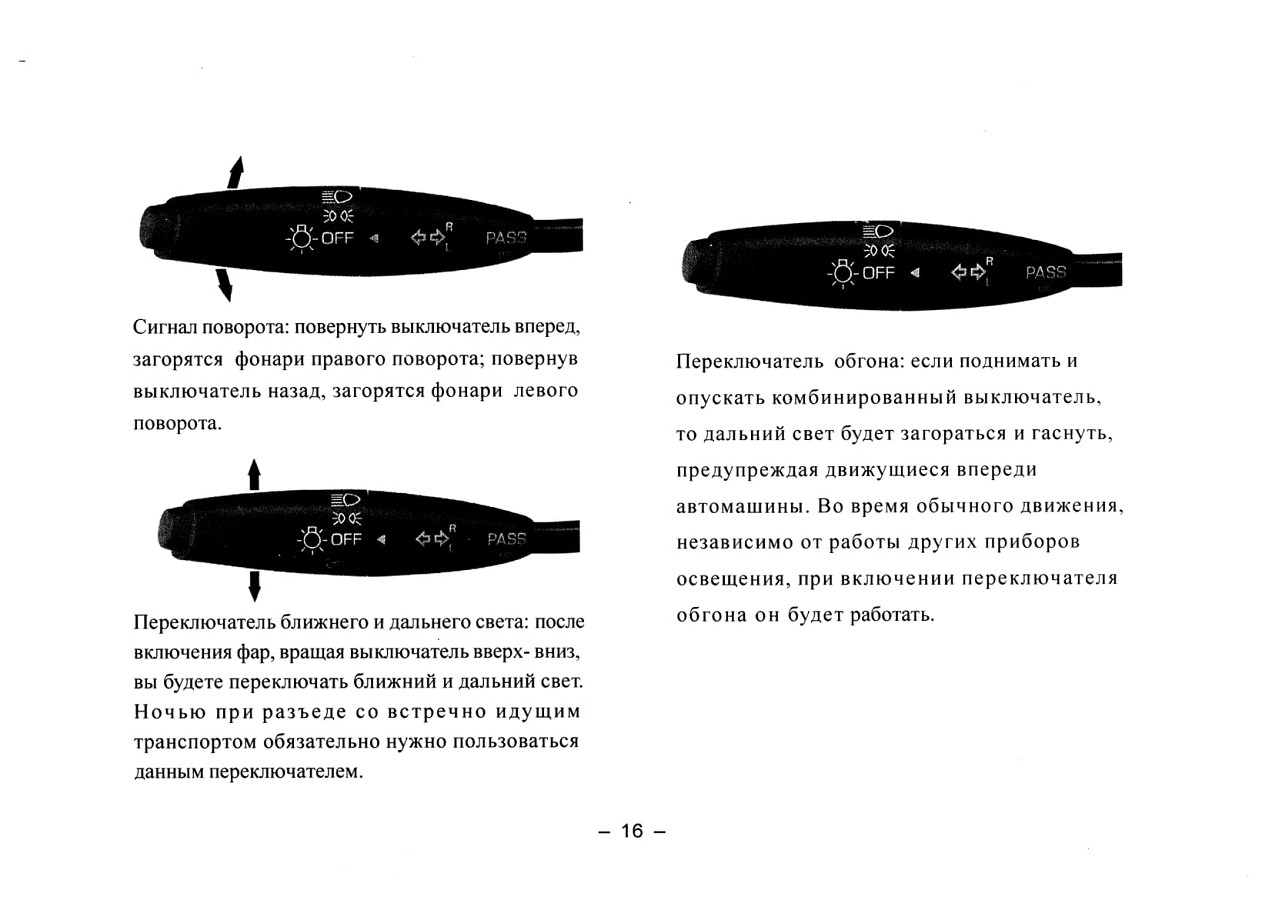

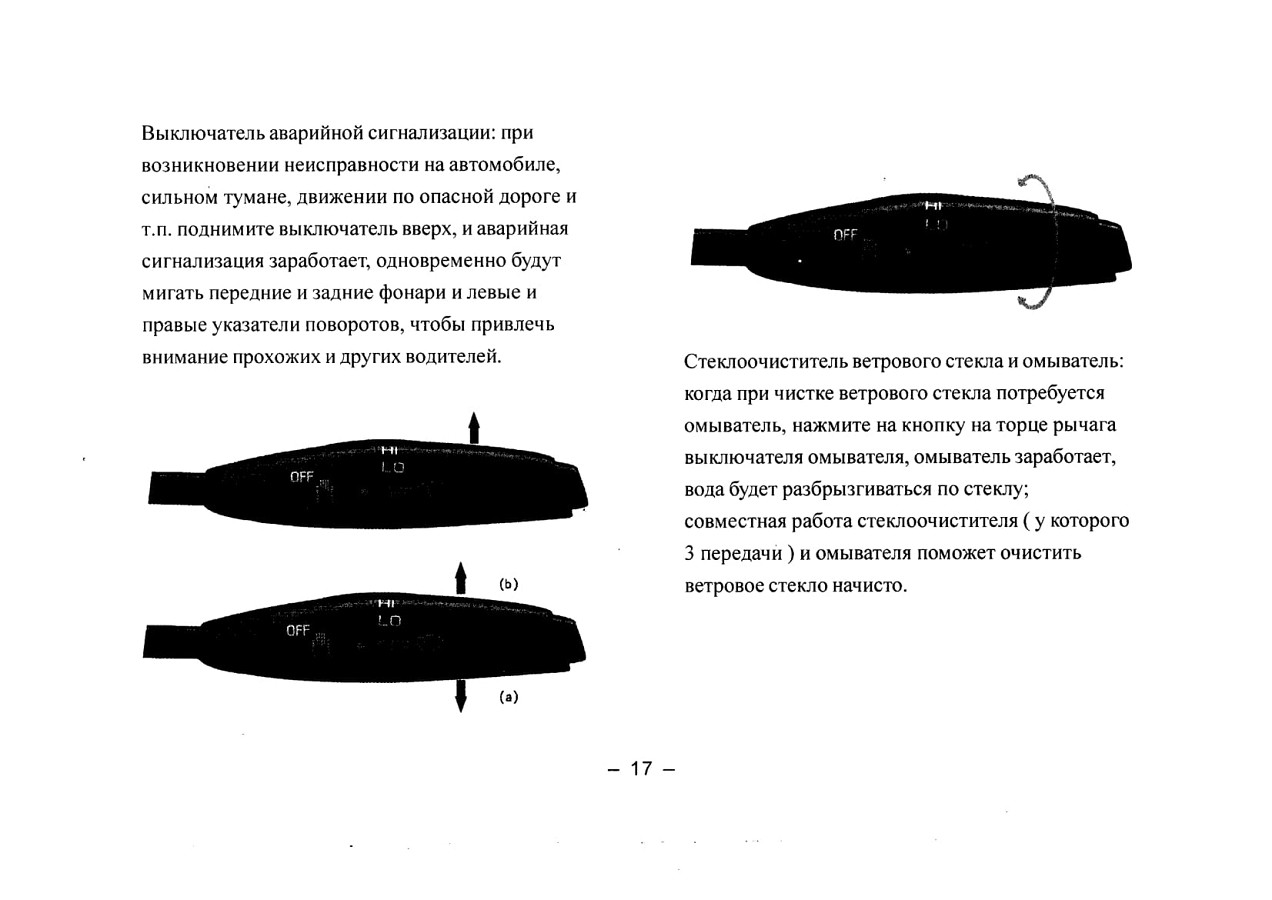

1.6 Выключатель «массы»................. ....................................... 14

1.7 Комбинированный выключатель ................................................ 15

1.8 Звуковой сигнал ............................................................... 18

1.9 Регулировка рулевой колонки.................................................... 19

1.10 Система обдува кабины ....................................................... 20

1.11 Прочее оборудование ....................................................... 22

2. Подготовка перед началом движения

2.1 Регулярная проверка перед началом движения

2.2 Г 1уск и остановка двигателя ....................

3. Трогание с места и переключение скоростей

3.1 Трогание с места ............................

3.2 Управление коробкой передач .................

3.3 Управление дифференциалом ..................

3.4 Управление коробкой отбора мощности ..........

4. Управляющая система сцепления..................

5. Тормозная система

5.1 Торможение во время движения ................

5.2 Вспомогательный тормоз .....................

5.3 Стоячий и аварийный тормоз...................

5.4 Тормоз прицепа..............................

5.5 Управление ABS..............................

5.6 Предупреждения по управлению тормозной системой

6. Эксплуатация в зимний период

6.1 Система охлаждения ..........................

6.2 Тормозный механизм .........................

6.3 Аккумулятор.................................

7. Буксировка прицепа

7.1 Пристыковка...............................

7.2 Отсоединение приицепа .......................

73 Предупреждения..............................

8. Замена колеса ...............................

9. Обкатка нового автомобиля ......................

10 . Подъем и опрокидывание кабины с подвеской

10.1 Система опрокидывания кабины.................

10.211одвеска кабины ...........................

Раздел II: Техническое обслуживание автомобиля

1. Виды обслуживания.........................

2. Пробег между плановыми проверками и ГО......

3. Промежуточный пробег но обшей замене масла ..

4. Основные обслуживающие операции

4.1 Ежедневное обслуживание...................

4.2 Виды всех категорий обслуживания............

5. Топливо, смазочные масла и объем заливки ......

Раздел III: Прочее

1. Наглядная таблица ламп.....................

2. Принципиальная схема электроники ............

3. Принципиальная схема тормоза...............

4. Характеристики часто встречаемых автомашин ....

5. Описание основных конструкций ..............

1. Оборудование кабины

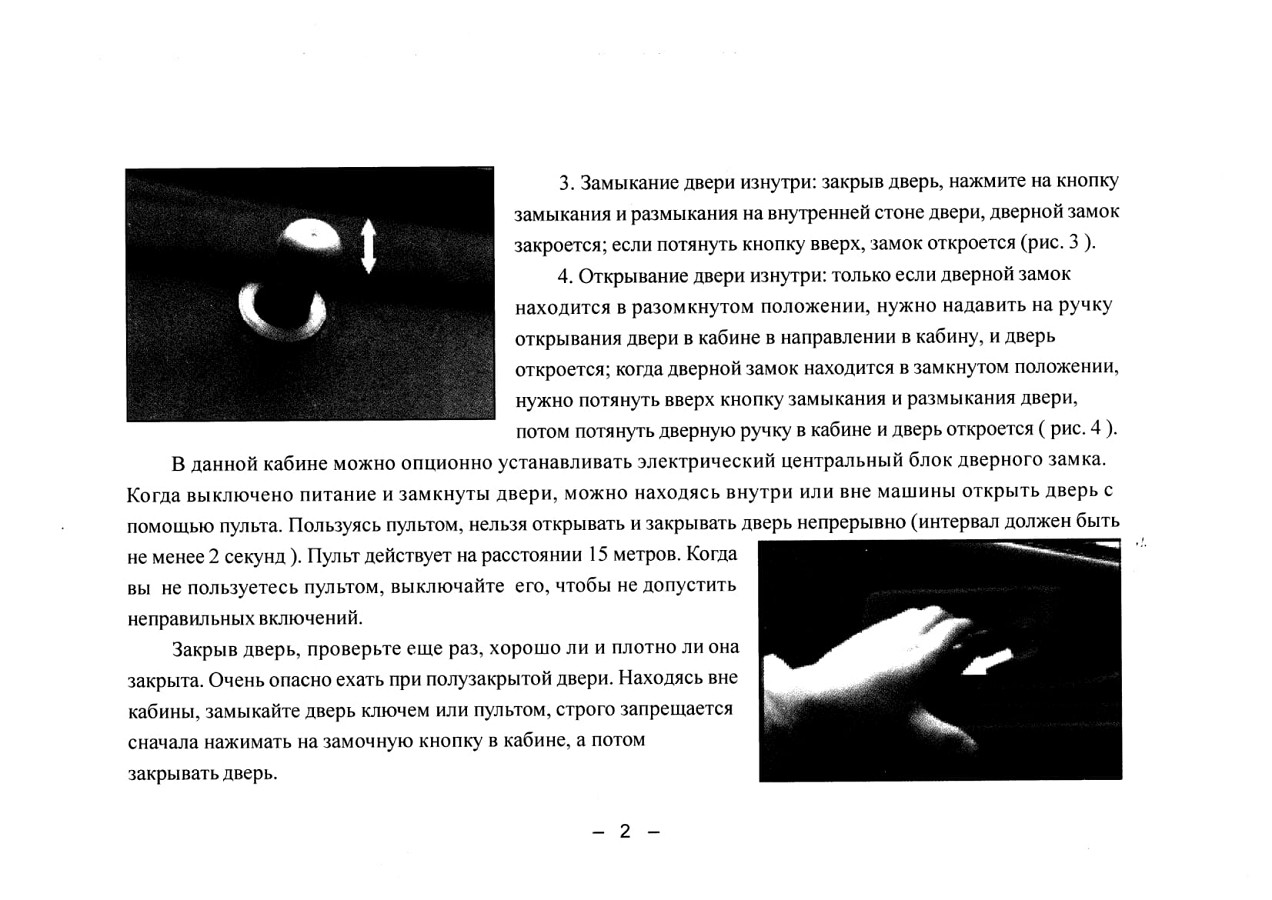

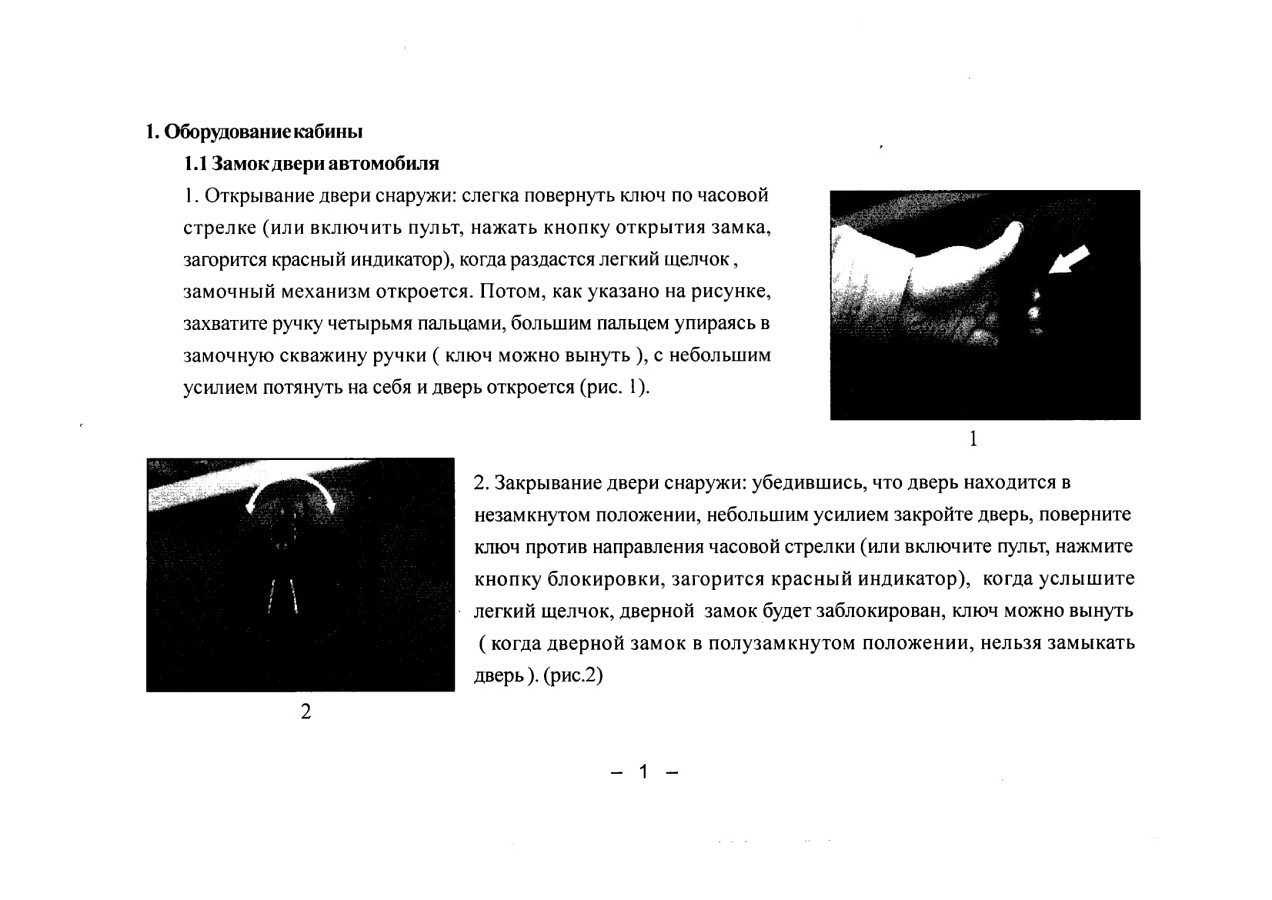

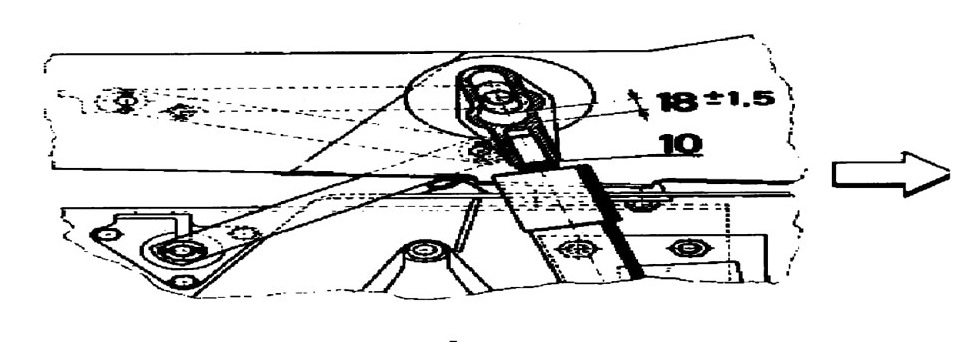

1.1 Замок двери автомобиля

5. Обслуживание замка двери: каждый месяц добавлять в замочный механизм потребное количество литола, а в личинку добавлять моторное масло.

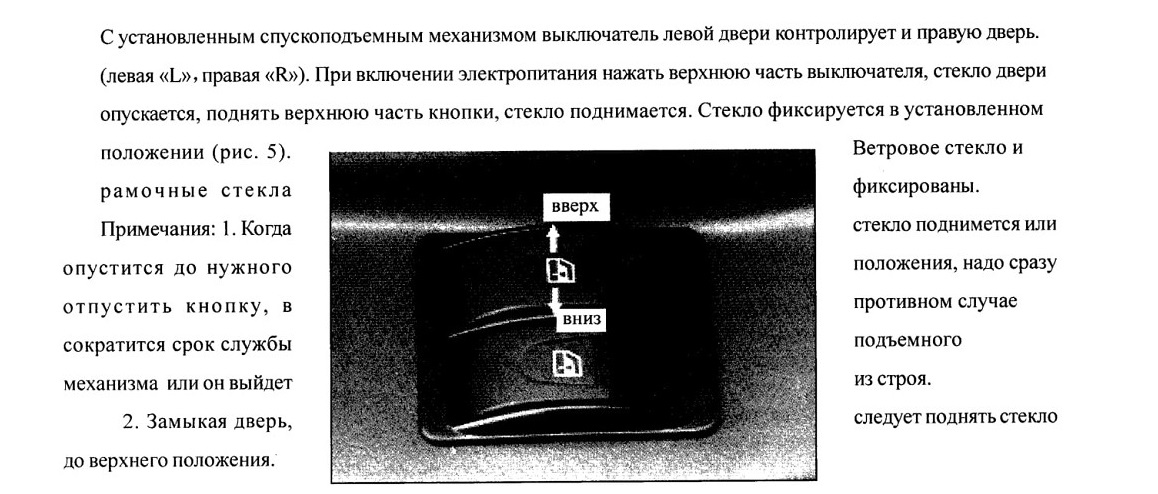

1.2 Подъем и опускание окон дверей

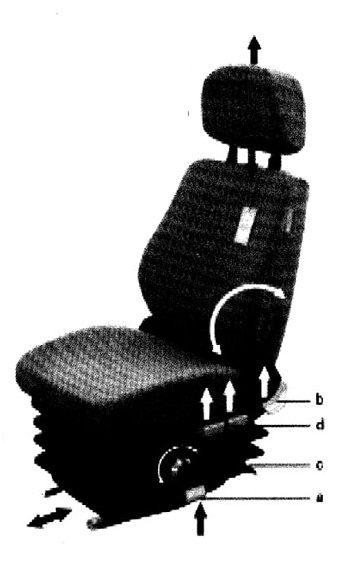

1.3 Сиденье (рис. 6)

A. Регулировка вперед и назад: поднять рукоятку внизу сиденья и передвинуть кресло вперед или назад до нужного положения и отпустить рукоятку ( передвижение вперед- назад ±75mm).

B. Регулировка угла наклона спинки: поднять вверх рукоятку регулировки спинки до крайнего положения, повернуть спинку до нужного угла, отпустить рукоятку, сработает автоблокировка (углы регулировки спинки 80°-120°).

Примечание: нельзя регулировать угол спинки, если рукоятка поднята или опущена неполностью, чтобы не допустить поломки шестерни.

C. Регулировка жесткости: по весу водителя выбрать жесткость сиденья. Вращайте регулировочную рукоятку в направлении, указанном на рисунке, установите ее на то деление на цифровой шкале, которое водитель посчитает наиболее подходящим.

Примечание: красная стрелка не должна выходить за предел от 40 до 130.

D. Регулировка высоты и уклона: сиденья водителя и пассажира имеют систему регулирования высоты и наклона, это помогает водителю занять комфортное положение для вождения (предел регулировки 65 mm).

1. Переднюю регулировочную рукоятку приподнять вверх, это увеличивает нагрузку на переднюю часть сиденья и она опускается до нужного положения, если уменьшить нагрузку, она поднимется и вернется в прежнее положение.

2. Заднюю рукоятку приподнять вверх, в таком случае задняя часть сидения опускается до нужного положения, после чего опустить рукоятку.

3. Если две рукоятки действуют совместно, то можно регулировать высоту всего кресла. Примечание: все рукоятки регулируются с равномерным усилием.

1.4 Ремень безопасности

Пользуясь ремнем безопасности, нужно потихоньку потянуть за ремень и вытащить его из натяжного устройства, металлическую лямку ремня вставить в защелку, вы услышите щелчок срабатывания защелки (рис. 7). При застегнутом ремне можно медленно наклониться вперед или подвинуться. В случае экстренного торможения автомобиля или резкого и быстрого наклона вперед пассажира автоматически срабатывает натяжное устройство, ремень безопасности не будет вытягиваться, это предохранит пассажира от смещения вперед и от возможной травмы.

Для снятия ремня нужно только нажать на красную кнопку на защелке, металлическая лямка освободится и ремень затянется в натяжное устройство (рис. 8).

Ремень безопасности лучше по возможности размещать пониже, он не должен быть выше уровня пояса, иначе вы можете из него выскочить. Одну руку надо ложить на ремень, а другую под ремень.

Примечание: для вашей безопасности во время поездки пристегивайте ремень безопасности.

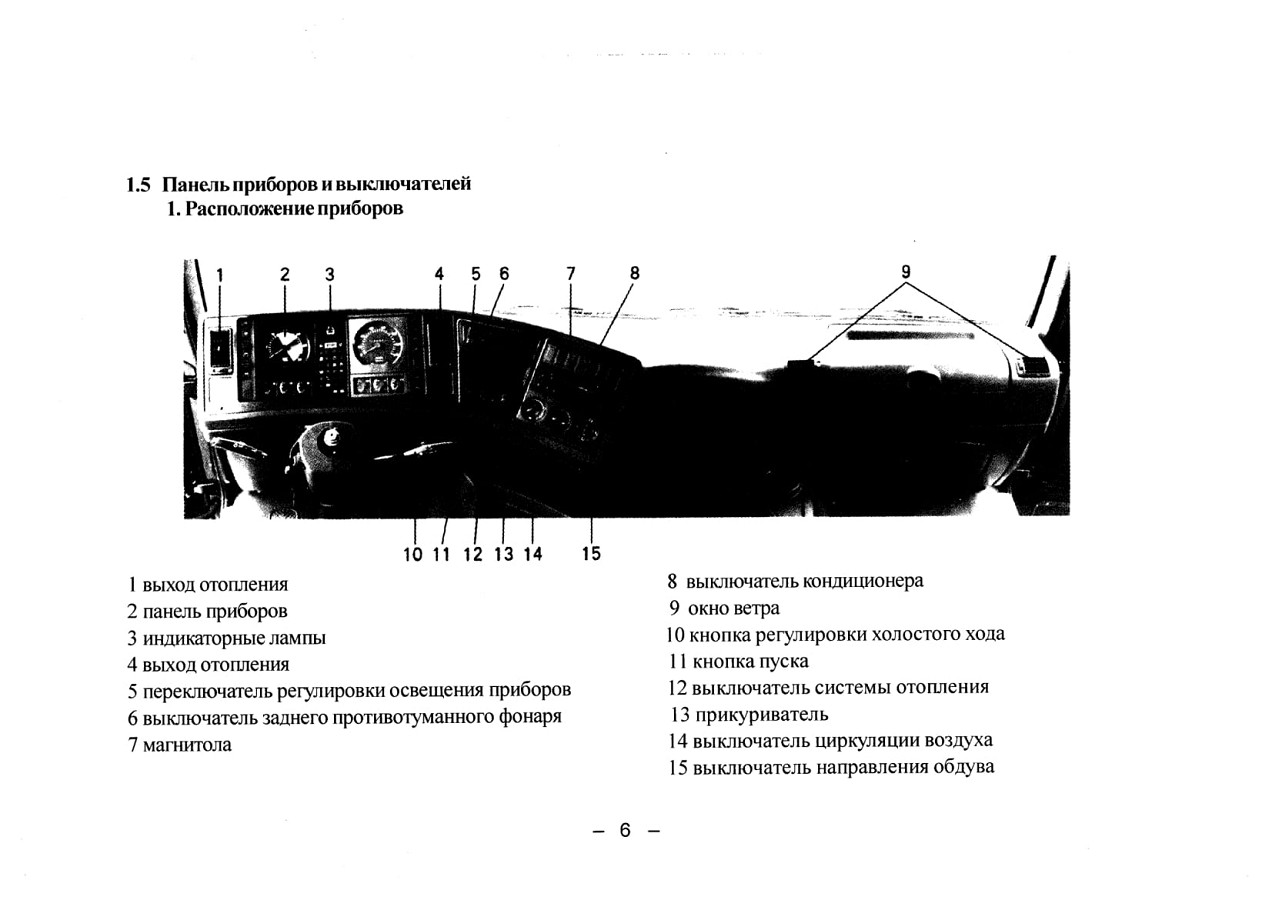

1.5 Панель приборов и выключателей

1. Расположение приборов

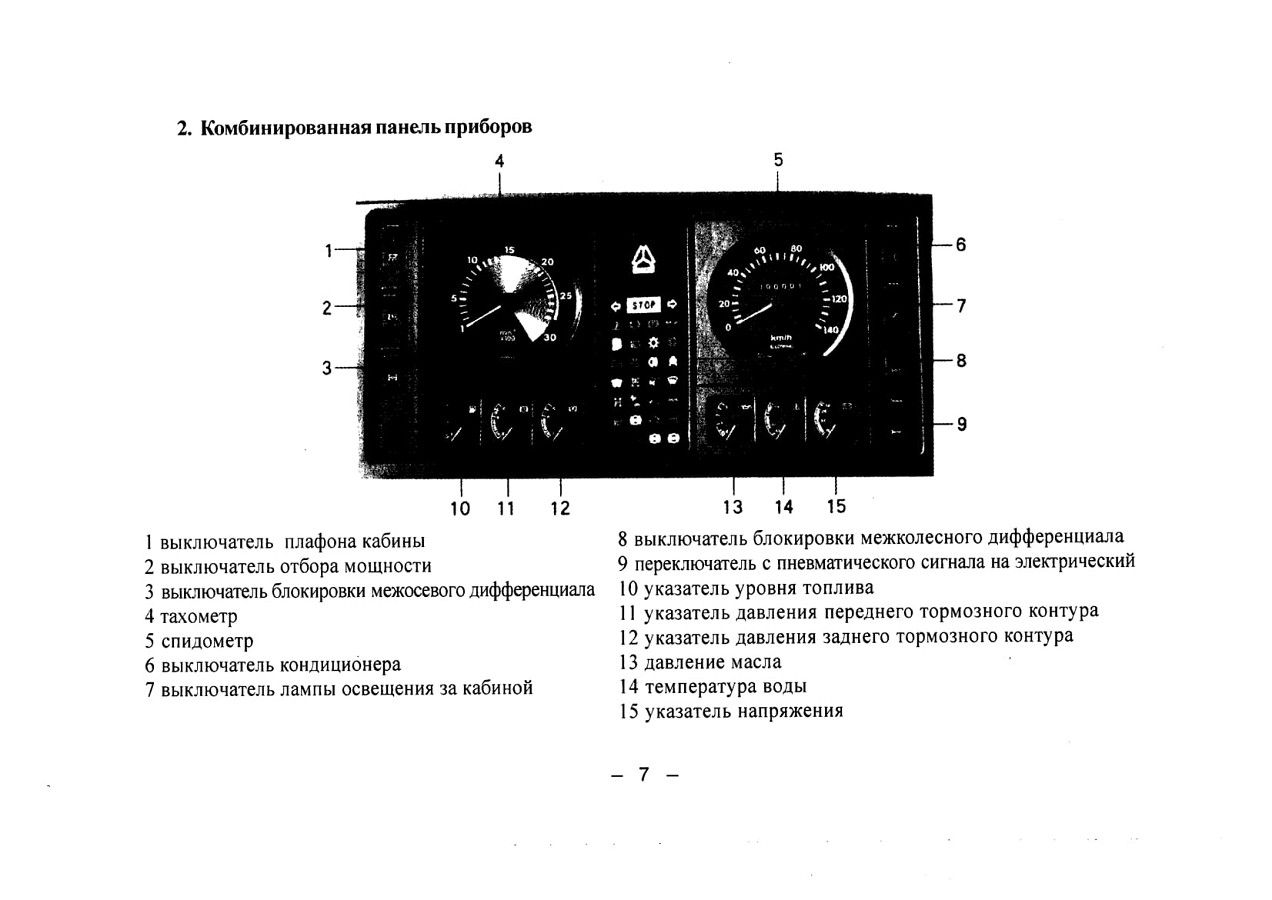

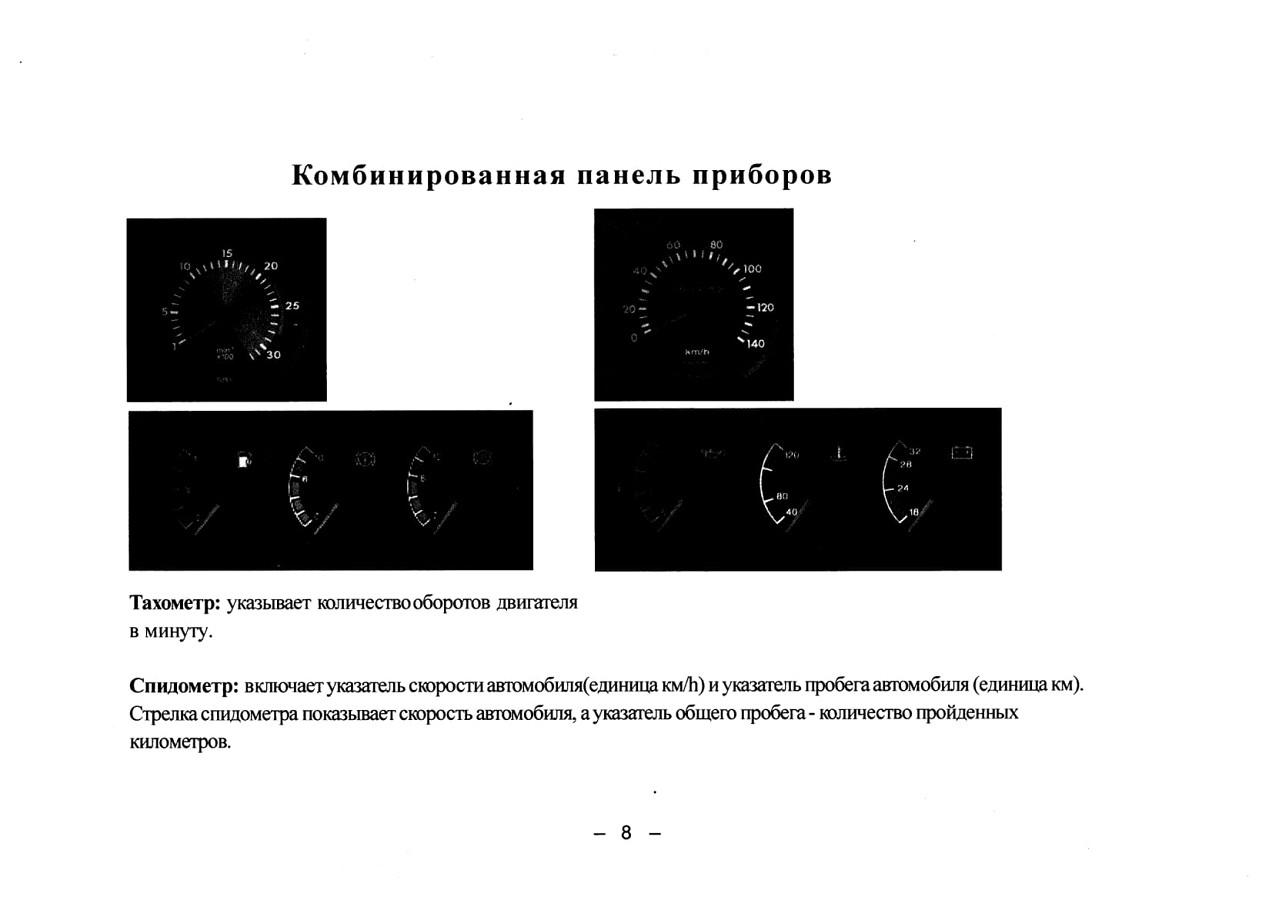

2. Комбинированная панель приборов

Комбинированная панель приборов

Указатель уровня топлива: показывает остаточное количество топлива. Когда ключ замка зажигания в положении «ON», указатель начинает работать.

Указатель давления воздуха: показывает давление в двух контурах тормозной системы (переднего и заднего моста).

Указатель давления масла: показывает давление в системе смазки двигателя.

Указатель температуры воды: показывает температуру охлаждающей жидкости двигателя. Когда ключ находится в положении «ON», указатель начинает работать.

Указатель напряжения: при неработающем двигателе показывает напряжение на клеммах аккумулятора, после пуска двигателя он показывает напряжение зарядки, в это время напряжение будет выше 24 v.

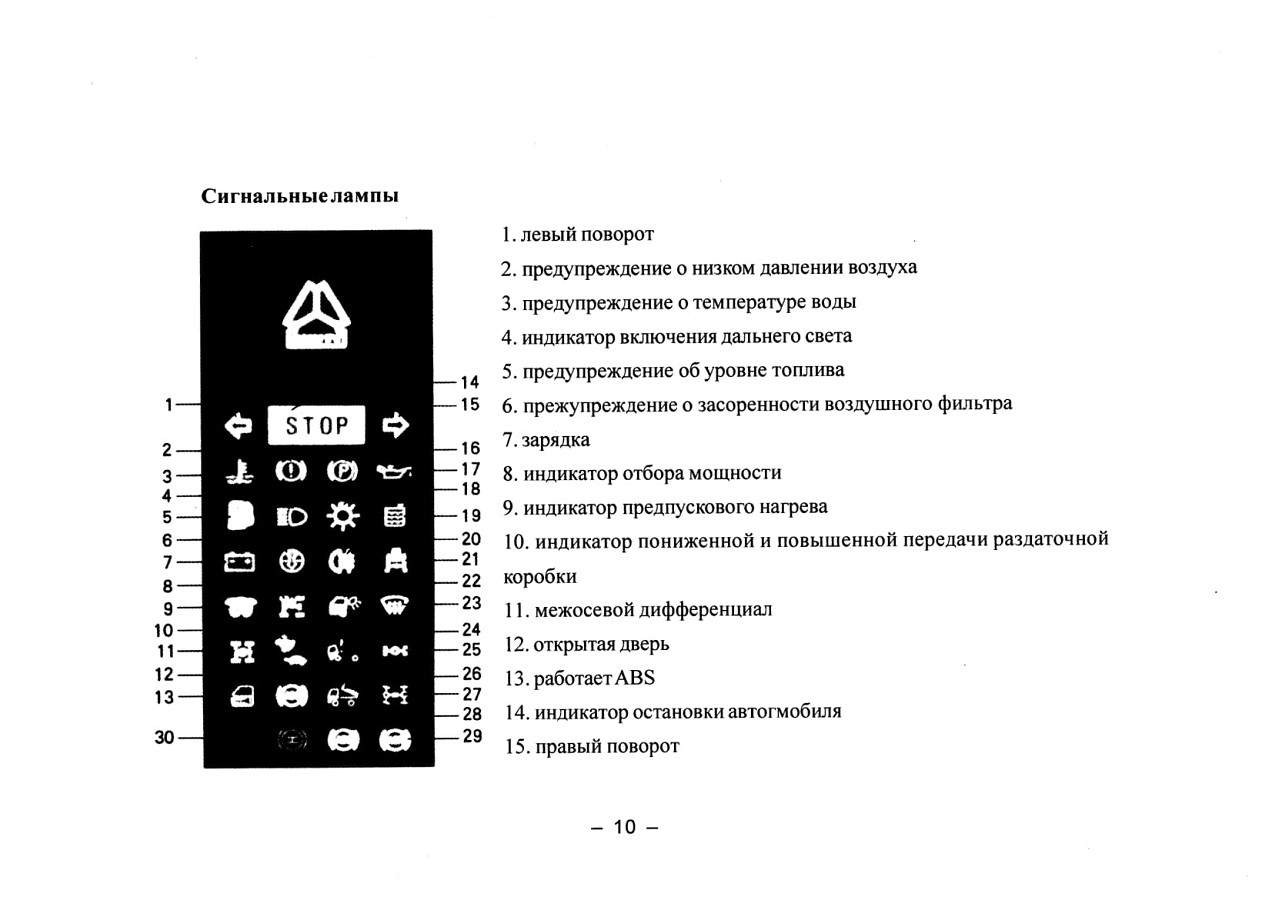

Сигнальные лампы

16. индикатор стояночного тормоза

17. предупреждение о давлении масла

18. работают габаритные фонари

19. предупреждение об уровне воды

20. задний противотуманный фонарь

21. работает горный тормоз

22. лампа освещения за кабиной

23.индикатор антиобледенителя

24. индикатор замка дверей кабины

25. межколесный дифференциал

26. привод на все колеса

27. опрокидывание кузова

28. работает ASR

29. работает ABS

30. работает замедлитель

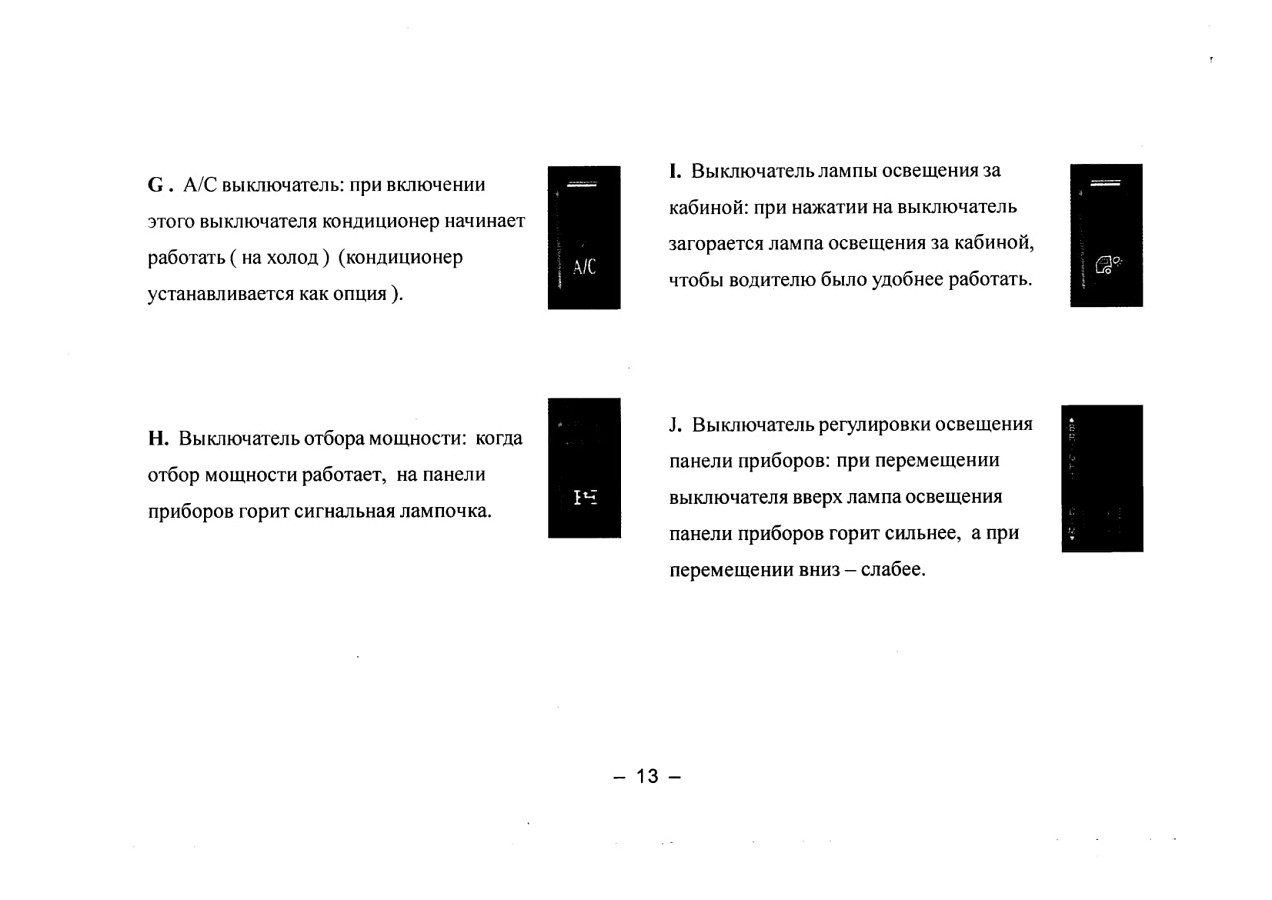

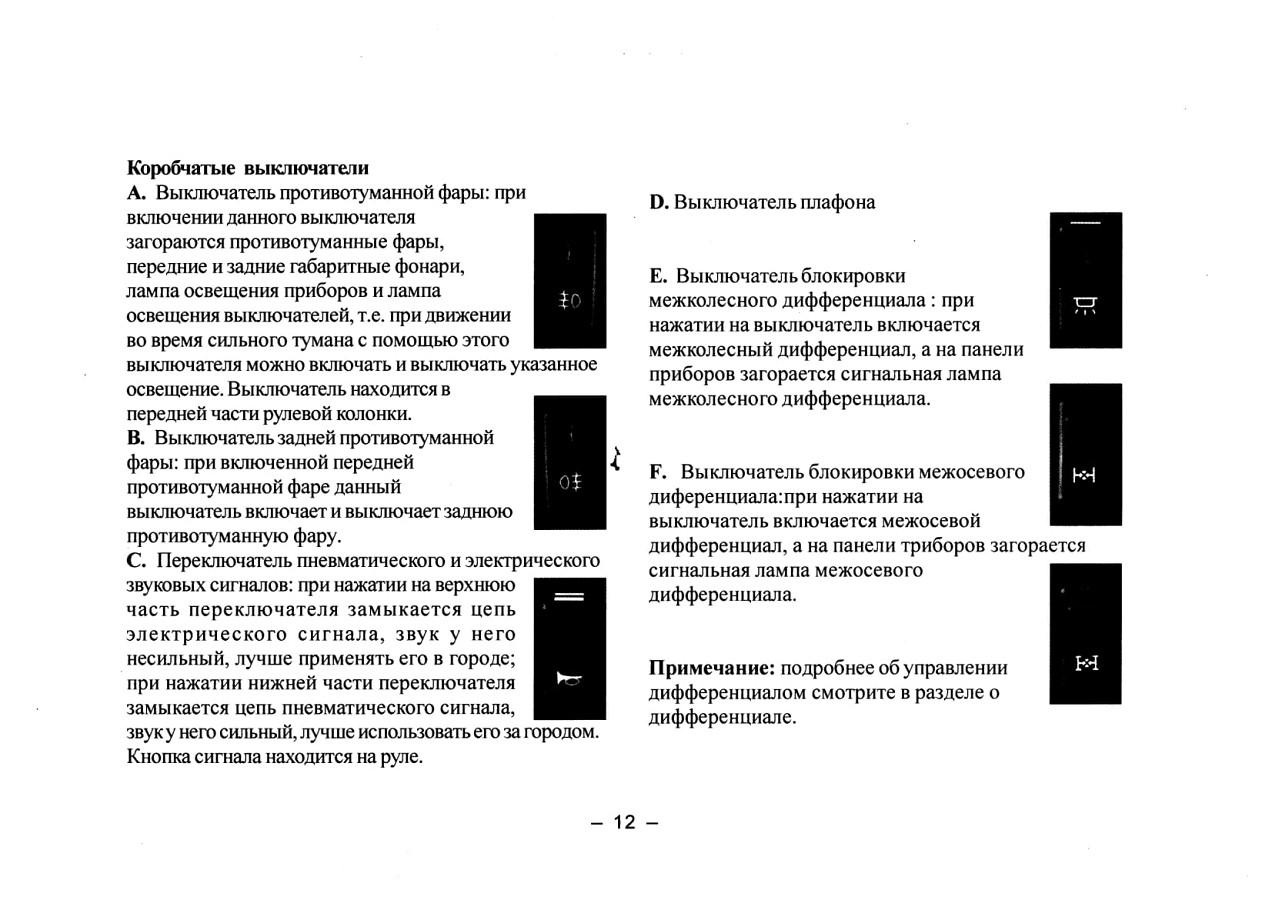

Коробчатые выключатели

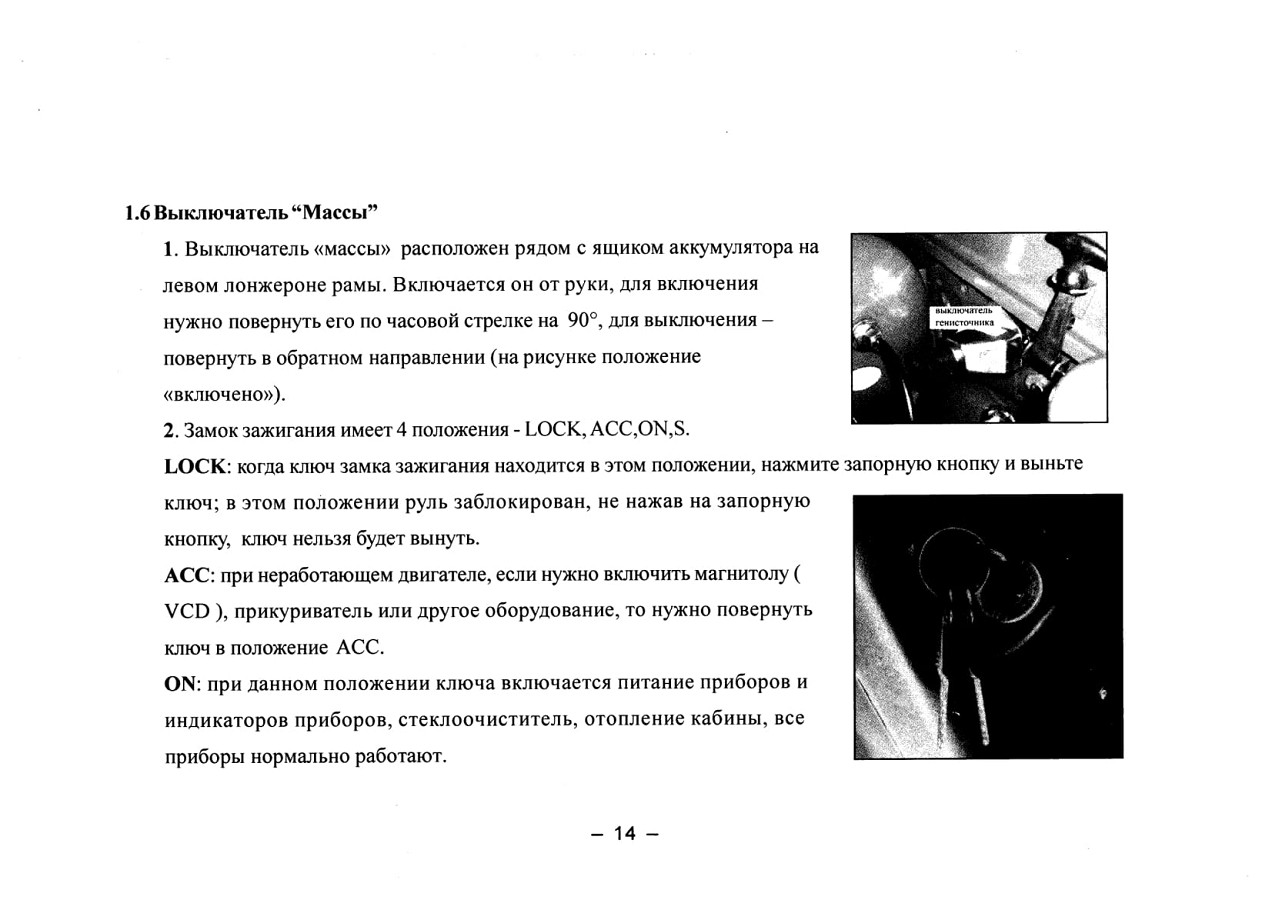

1.6 Выключатель “Массы”

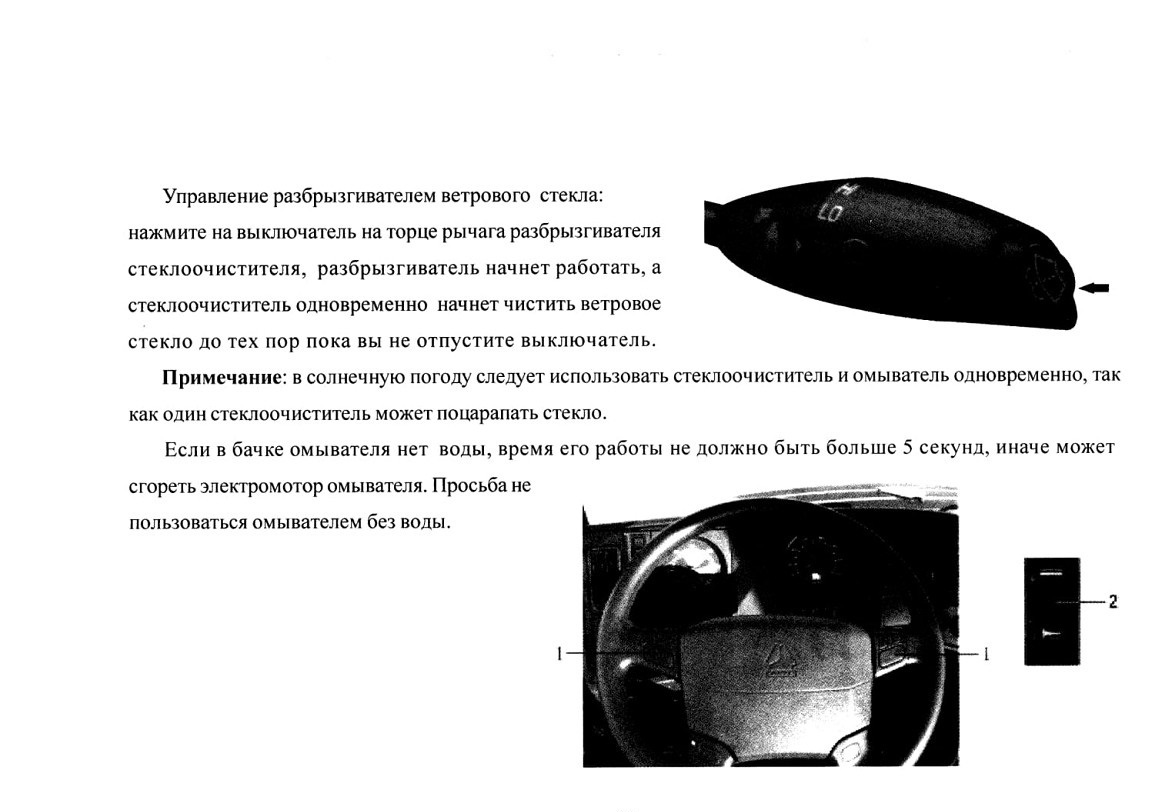

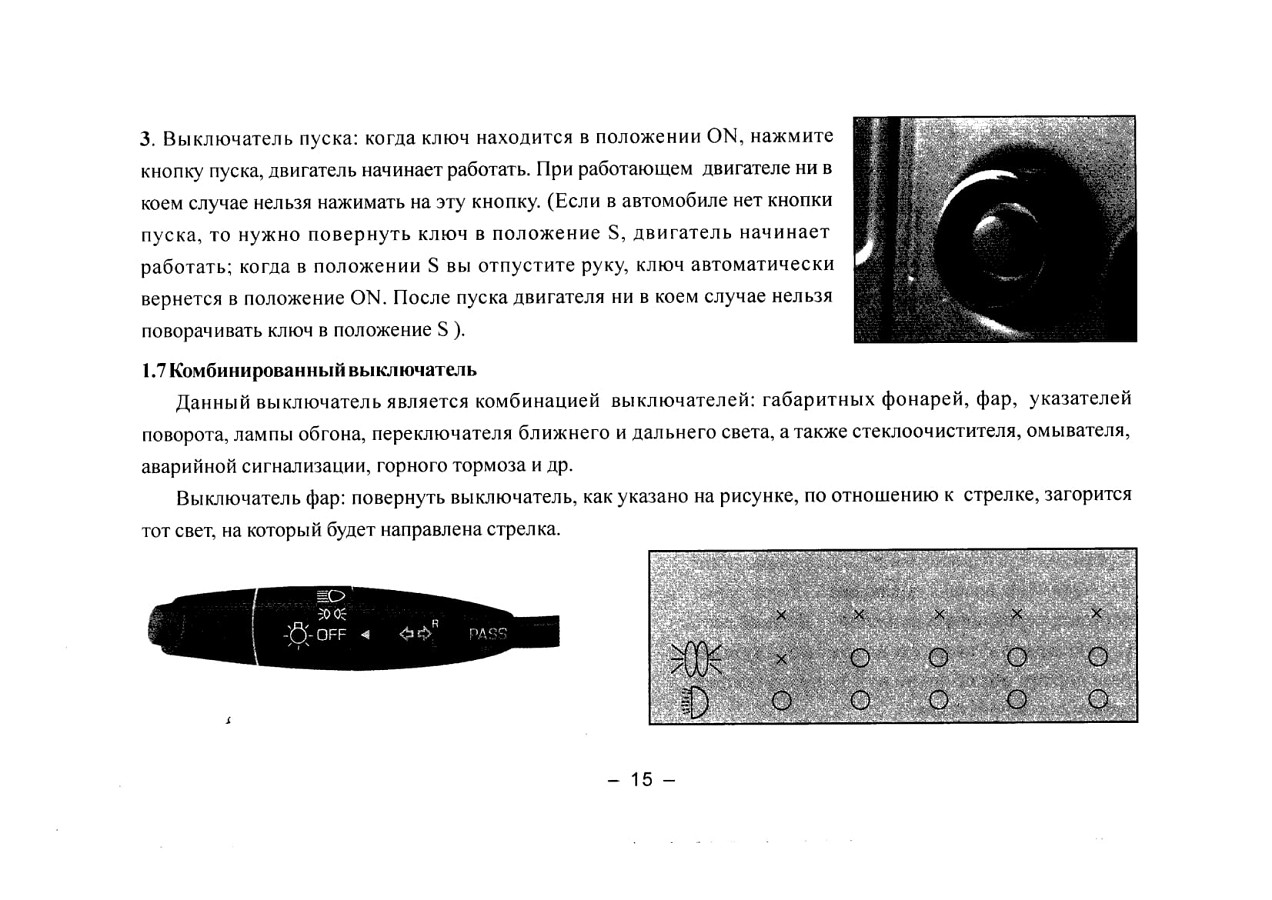

1.8 Звуковой сигнал

По мере необходимости выбирайте, каким пользоваться сигналом -электрическим или воздушным.

1.9 Регулировка рулевой колонки

Освободите запорный рычаг, теперь можно регулировать угол наклона руля вперед и назад от -4 до +4, вертикальное перемещение - от -30mm до +30 mm, перед регулировкой рулевогого колеса надо отрегулировать сиденье. Отрегулировав руль, надо запереть запорный рычаг, чтобы не допустить самопроизвольного изменения положения руля во время движения.

Примечание: регулировка рулевого колеса производится на остановленном автомобиле, строго запрещается регулировать руль во время движения.

1.10 Система обдува кабины

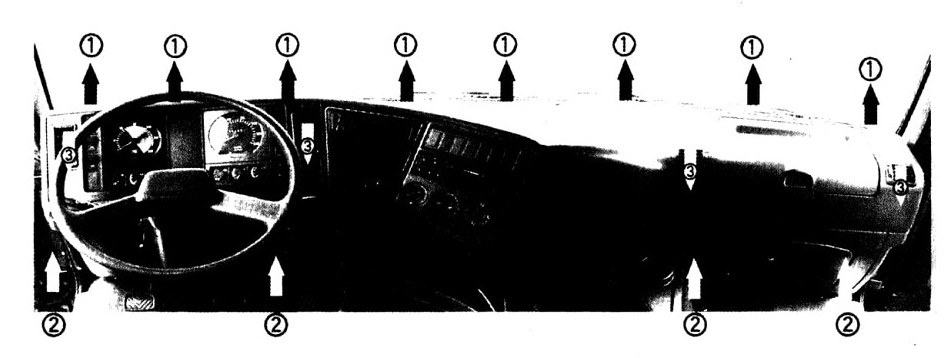

1 Обдув ветрового стекла

(2) Воздушные выходы для обдува лица 1 -го водителя и 2-го водителя

(3) Выходы для обдува ног 1-го водителя и 2-го водителя

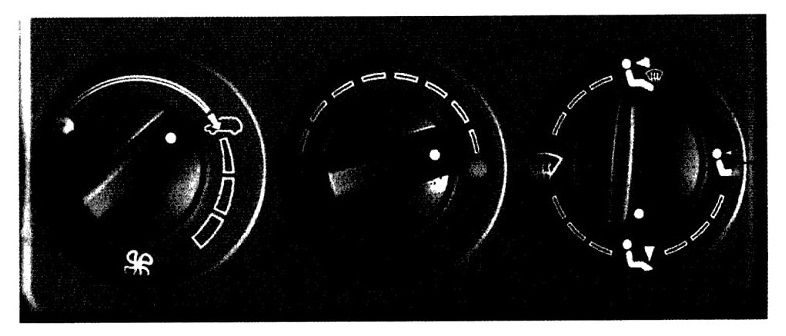

Управление системой обдува:

Управляя различными ручками как указано на рисунке, можно включать внутреннюю и наружную циркуляцию воздуха, подачу холодного (такого же как наружного или комнатного) и теплого воздуха; указанные на верхнем рисунке выходы для обдува ветрового стекла (1), ног (2) и лица (3) водителей и другие функции.

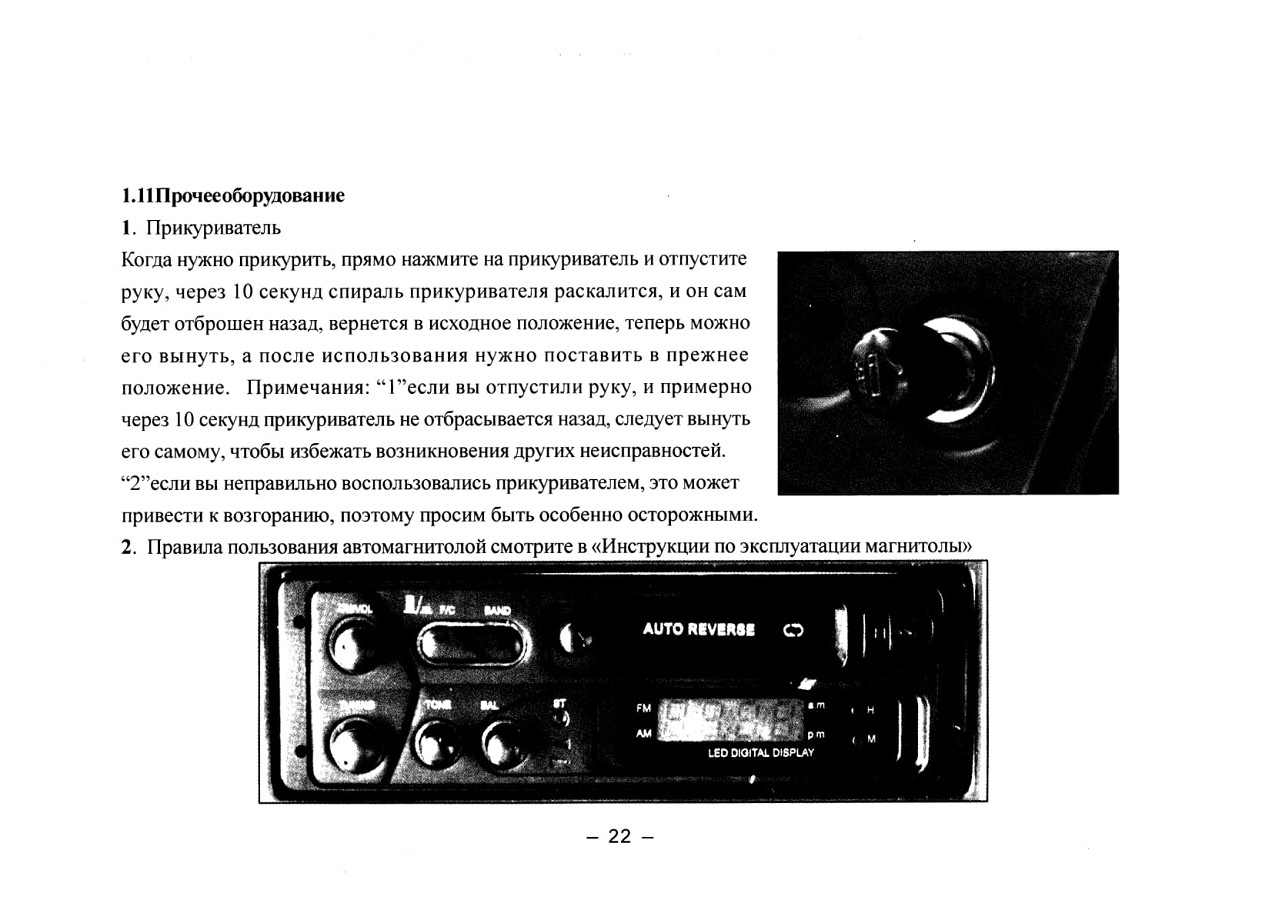

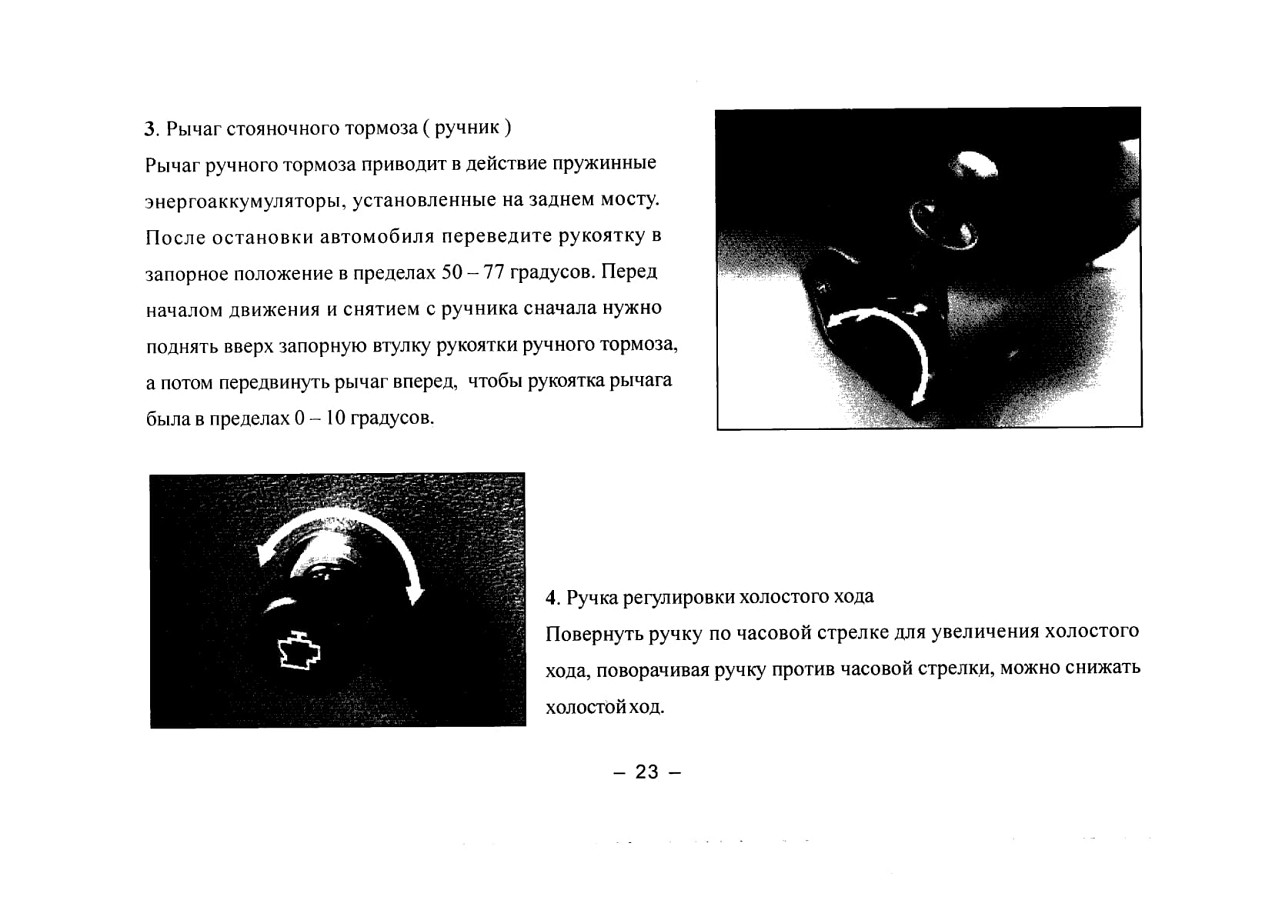

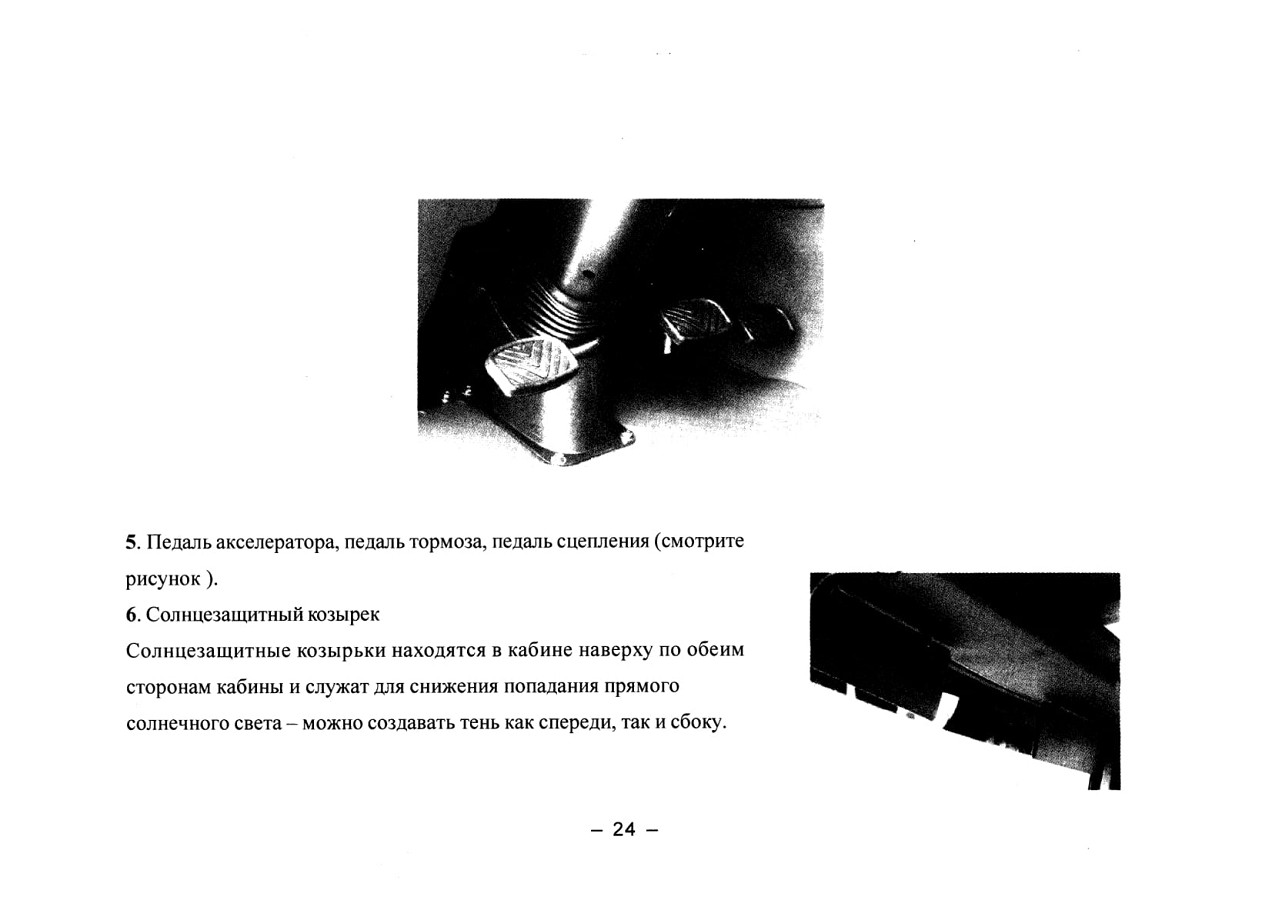

1.11 Прочее оборудование

1. Прикуриватель
