КУДЕСНИК. Каталог кранов (2016 / 2018 год) - часть 1

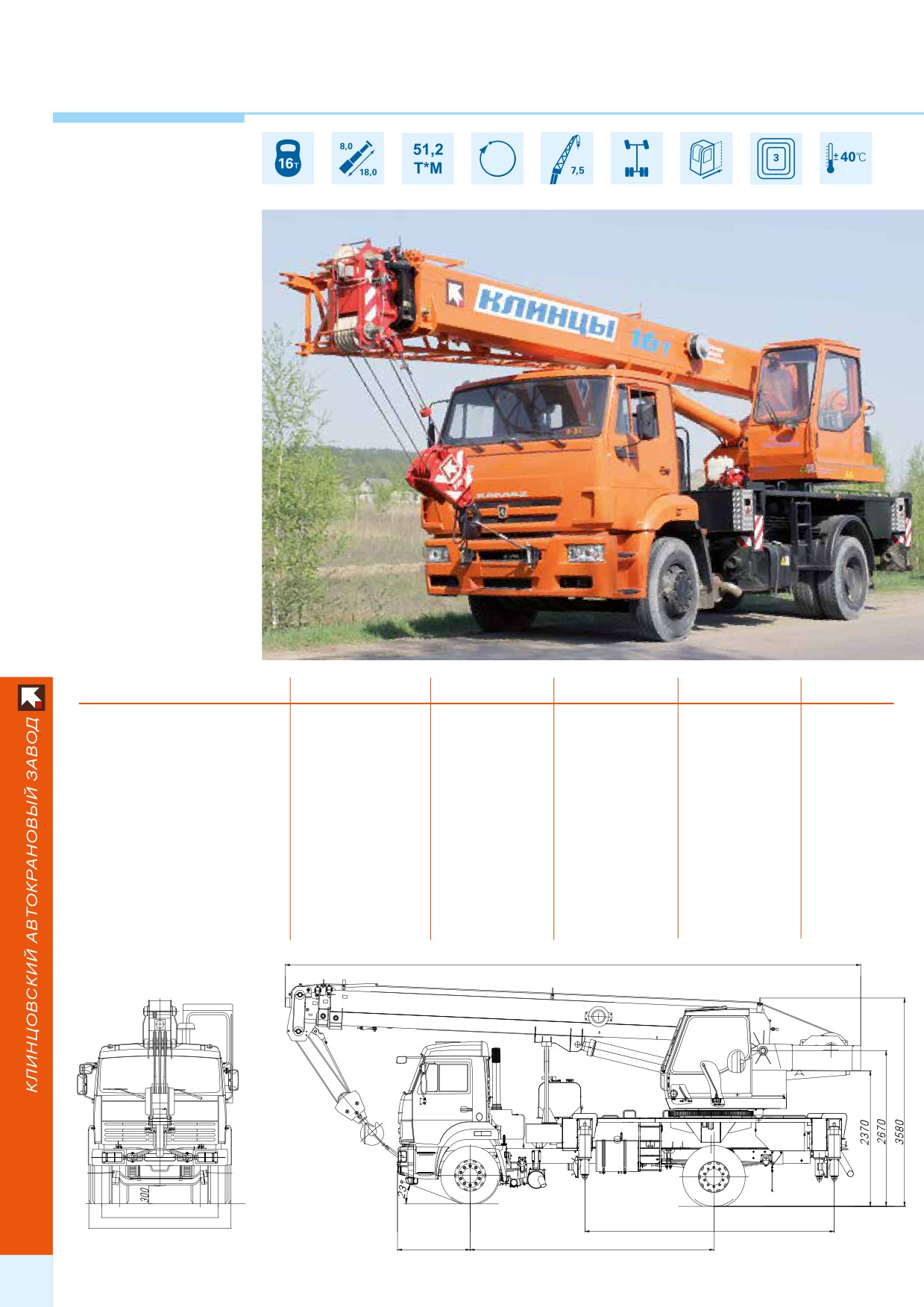

KC-35719 - (-)(-02) (A)
Автомобильные краны «Клинцы» грузоподъемностью 16 тонн
360°
КРАНОВАЯ УСТАНОВКА
СЕРИИ KC-35719-(-02)(А)
*
в зависимости
грузоподъемностью 16 тонн
от шасси
может быть смонтирована
на двухосном шасси автомо-
билей КАМАЗ-43253, МАЗ-
5340В2, КАМАЗ-53605 или на
трехосных шасси вездеходов
Урал-5557 и КАМАЗ-43118.
СТРЕЛА гексагонального
профиля, состоящая из
3
секций имеет оптимальную
массу и повышенную несу-
щую способность, благодаря
чему достигаются отличные
грузовысотные характери-
стики. Максимальная длина
стрелы составляет 18,0 м.
МИНИМАЛЬНАЯ МАССА в
сегменте кранов грузоподъ-
емностью 16 тонн, оптималь-
ное распределение нагрузок
на оси, отличная маневрен-
ность и малые транспортные
габариты позволяют эффек-
тивно использовать краны
этой серии в условиях совре-
KC-35719-1-02
менного города.
МОДЕЛЬ
KC-35719-1-02
KC-35719-3-02
KC-35719-5-02
KC-35719-7-02
KC-35719-8A
Шасси
КАМАЗ-43253
Урал-5557
МАЗ-5340В2
КамАЗ-43118
КАМАЗ-53605
Колесная формула
4х2
6х6
4х2
6х6
4х2
Общая длина, мм
10000
10000
10100
10000
10000
Высота, мм
3580
3500
3570
3900
3500
Ширина, мм
2500
2500
2500
2500
2500
Передний угол свеса
23 °
29 °
19 °
33 °
23 °
Задний угол свеса
16 °
19°
13 °
24 °
17 °
Нагрузка на первую ось, т
5,93
4,38
6,15
5,08
7,45
Нагрузка на заднюю ось
(тележку), т
9,5
14,15
11,0
13,87
10,1
Масса крана в
транспортном положении, т
15,43
18,53
17,15
18,95
17,55
Габаритные размеры
10000
КС-35719-1-02
2030
2500
4300
1260
4200
4
WWW.OAOKAZ.RU
KC-35719-1-02 | KC-35719-3-02 | KC-35719-5-02 | KC-35719-7-02 | KC-35719-8A

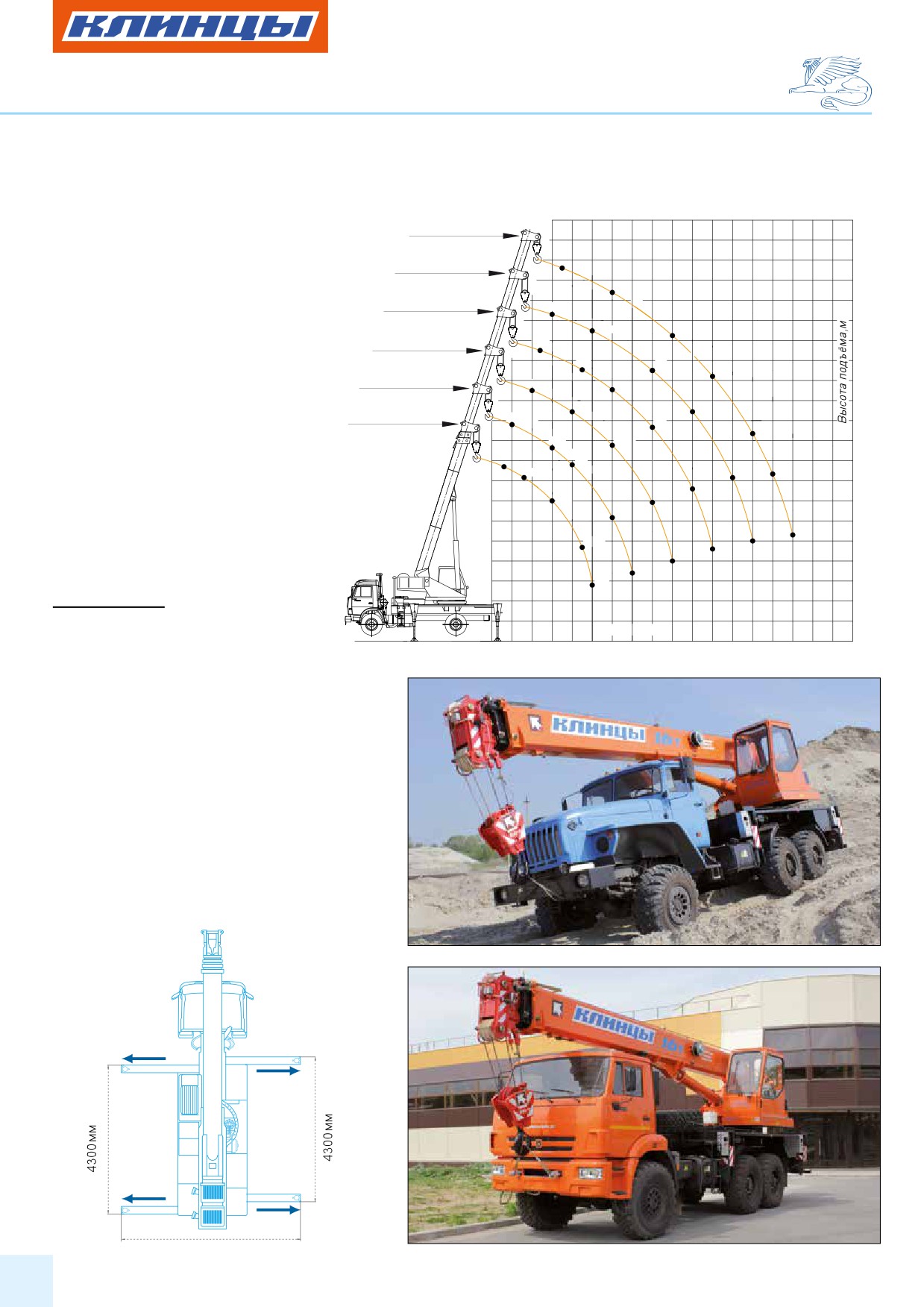

КРАНОВАЯ УСТАНОВКА СЕРИИ KC-35719-(-02)(А)

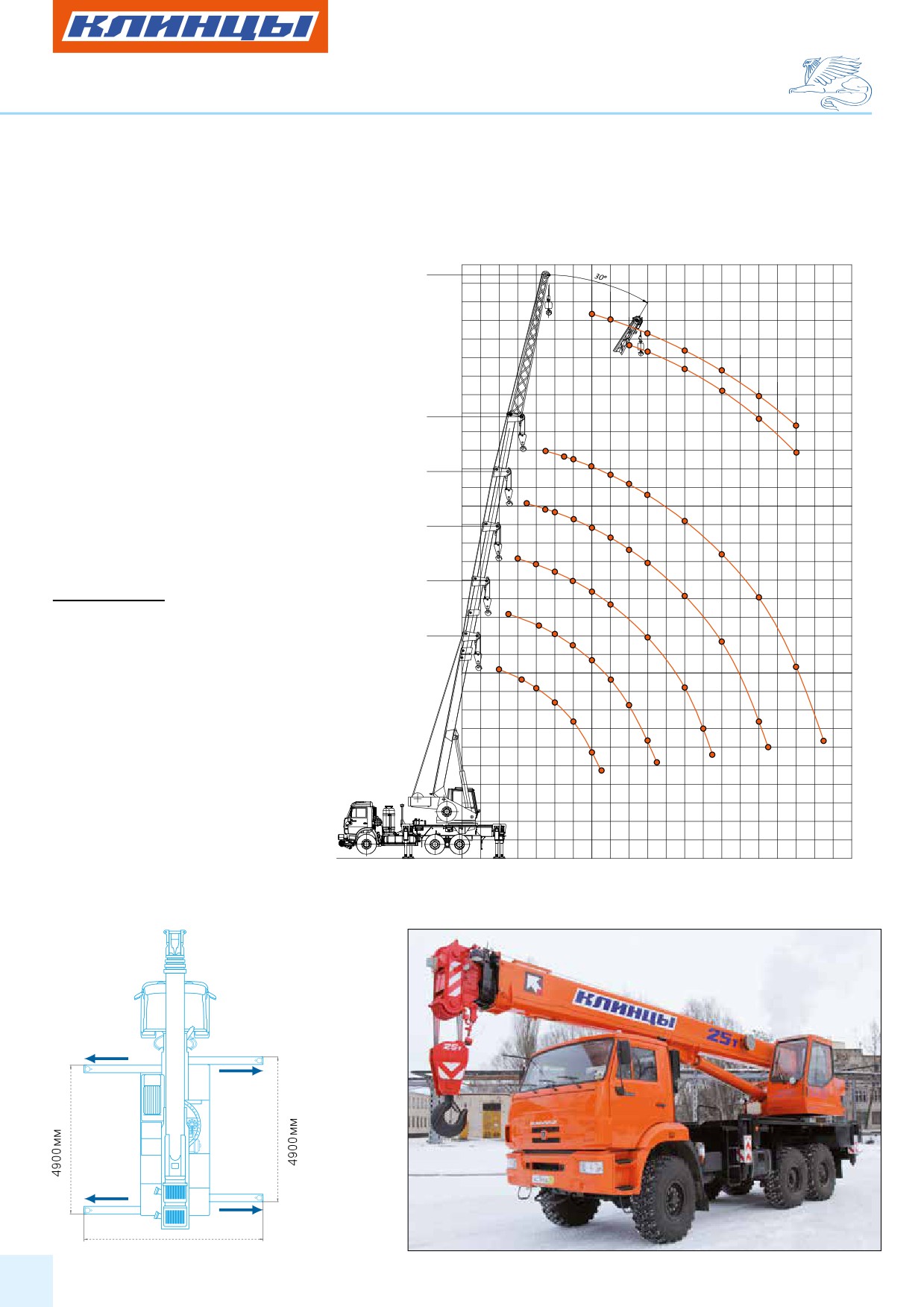

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-43253 (4х2) | УРАЛ-5557 (6х6) | МАЗ-5340В2 (4х2) |
СЕРИИ KC-35719-(-02)(А)
КАМАЗ-43118 (6х6) | КАМАЗ-53605 (4х2)

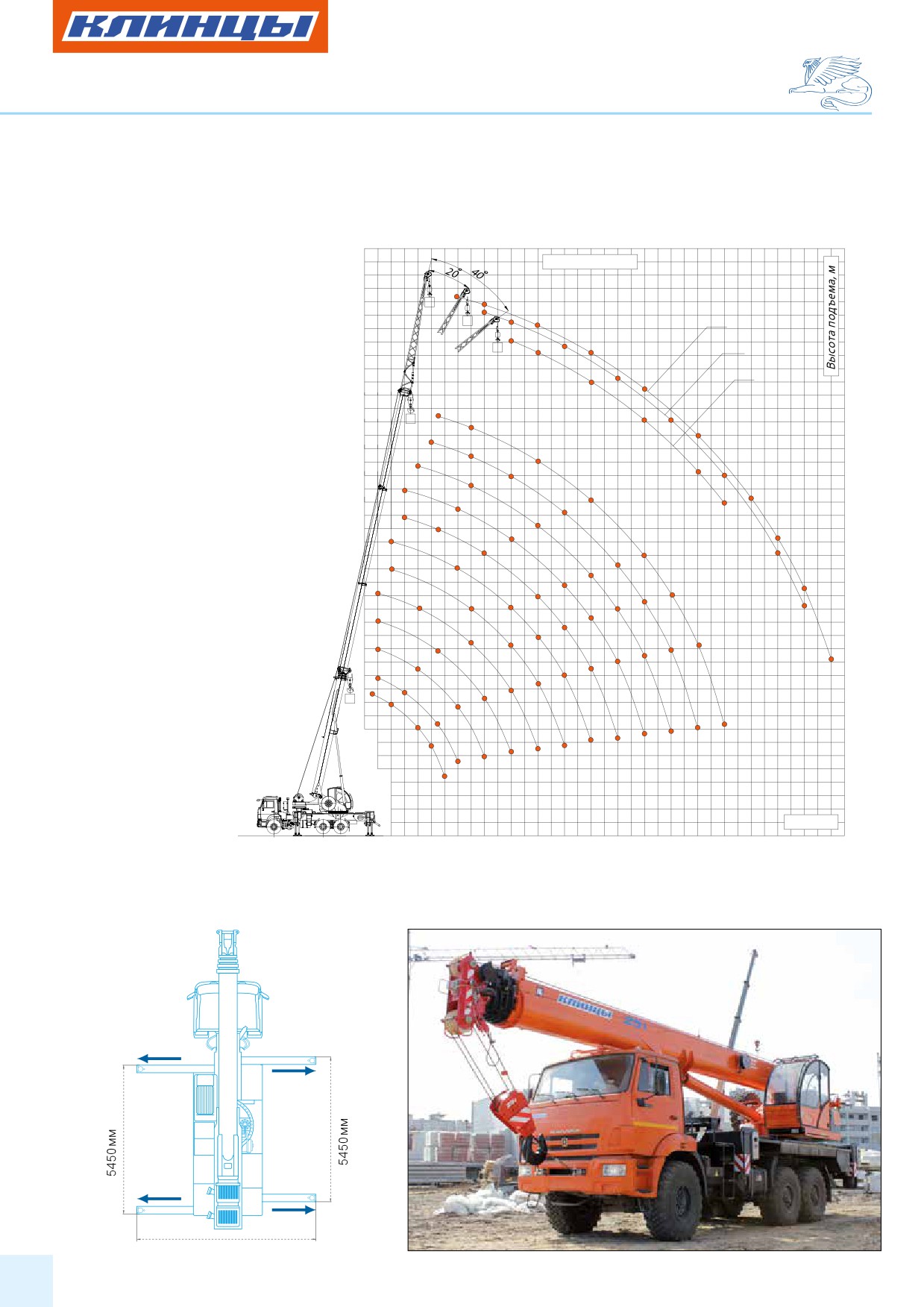

на примере КС-35719-1-02
21
18,0
Грузоподъемность
16 т
20
Грузовой момент
51,2 т*м
4,0
19
16,0
Длина стрелы
8,0-18,0 м
18
2,5
Рабочий вылет
3,2-17,0 м
17
14,0
5,0
Длина гуська1
7,5 м
16
3,45
1,2
12,0
6,15
15
Макс. высота подъема крюка:
4,8
14
1,7
0,85
•
18 м основная стрела
18,4 м
10,0
8,0
2,85
13
•
18 м основная стрела + 7,5 м гусек
26 м
12
5,1
1,15
8,0
11,0
1,9
11
Скорость подъема / опускания
7,0-14,0 м /сек
0,6
7,8
3,05
10
Скорость вращения
поворотной платформы
1,6 об/мин
16,0
5,7
9
13,2
0,85
0,5
Температура эксплуатации... от -40 до +40 °С
8
1,3
2,0
8,35
7
3,25
Двигатель
Cummins 6ISBe210 | ЯМЗ-236 |
6
0,4
ЯМЗ-6563.10 | КамАЗ-740 | Cummins 6ISBe4
0,75
5,25
1,15
5
Транспортная скорость
60 км /ч
1,65
4
2,6
4,5
3
2
1
У автокрана КС-35719-8А есть гусек с изменяемой
Вылет,м
геометрией (0°, 30°)
0
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15 16 17 18 19 20
Зона работы - 240°
KC-35719-3-02
ОПОРНЫЙ КОНТУР
СЕРИИ KC-35719-(-02)(А)
KC-35719-7-02
5200 мм
5
WWW.AVTOCRANE.RU

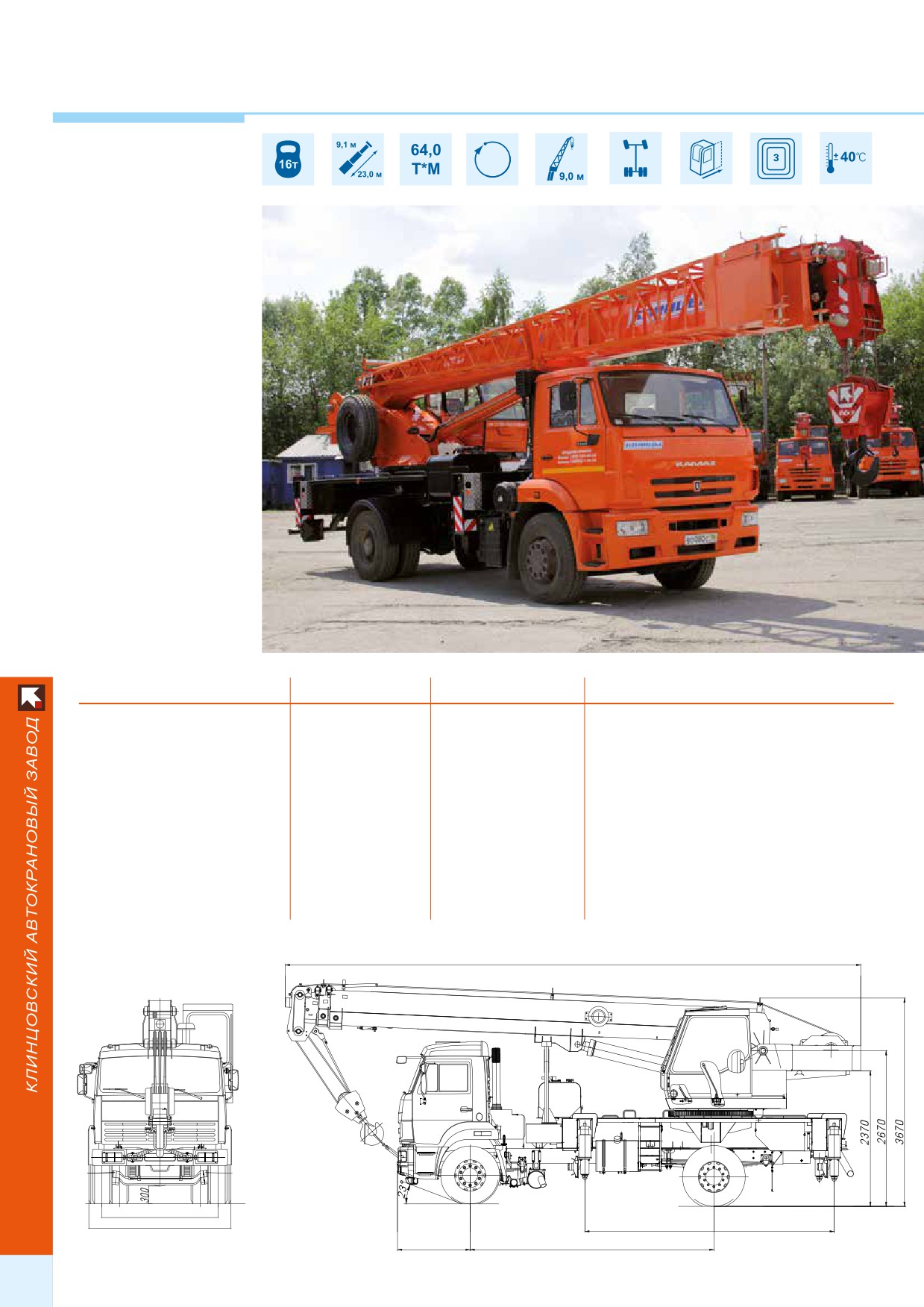

KC-45719 - (-)К
Автомобильные краны «Клинцы» грузоподъемностью 16 тонн
*
КРАНОВАЯ УСТАНОВКА
СЕРИИ KC-45719-(-)К грузо-
360°
подъемностью 16 тонн может
*
в зависимости
быть смонтирована на шасси
от шасси
автомобилей КАМАЗ-43253
(4х2), КАМАЗ-43118 (6х6) и
УРАЛ-5557 (6х6).
СТРЕЛА гексагонального
профиля, состоящая из
3
секций имеет оптимальную
массу и повышенную несу-
щую способность, благодаря
чему достигаются отличные
грузовысотные характери-
стики. Максимальная длина
стрелы составляет
23,0 м.
Благодаря использованию
удлинителя стрелы кран спо-
собен поднять груз массой
1,75 т на высоту до 32,2 м.
НИЗКАЯ МАССА в сегменте
кранов грузоподъемностью
16 тонн, оптимальное рас-
пределение нагрузок на оси,
отличная маневренность и
малые транспортные габа-
риты позволяют эффективно
использовать краны этой се-
KC-45719-8К
рии в условиях современного
города.
МОДЕЛЬ
KC-45719-3К
KC-45719-7К
KC-45719-8К
Шасси
Урал-5557
КАМАЗ-43118
КАМАЗ-53605
Колесная формула
6х6
6х6
4х2
Общая длина, мм
11060
11060
11060
Высота, мм
3770
3920
3670
Ширина, мм
2500
2500
2500
Передний угол свеса
33°
38 °
23°
Задний угол свеса
19°
19 °
13°
Нагрузка на первую ось, т
5,5
5,55
6,3
Нагрузка на заднюю ось
(тележку), т
14,95
15,0
12,4
Масса крана в
транспортном положении, т
20,45
20,55
18,7
Габаритные размеры
11060
КС-45719-8К
2020
2500
4300
1320
4200
6
WWW.OAOKAZ.RU
KC-45719-3К | KC-45719-7К | KC-45719-8К
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-45719-(-)К

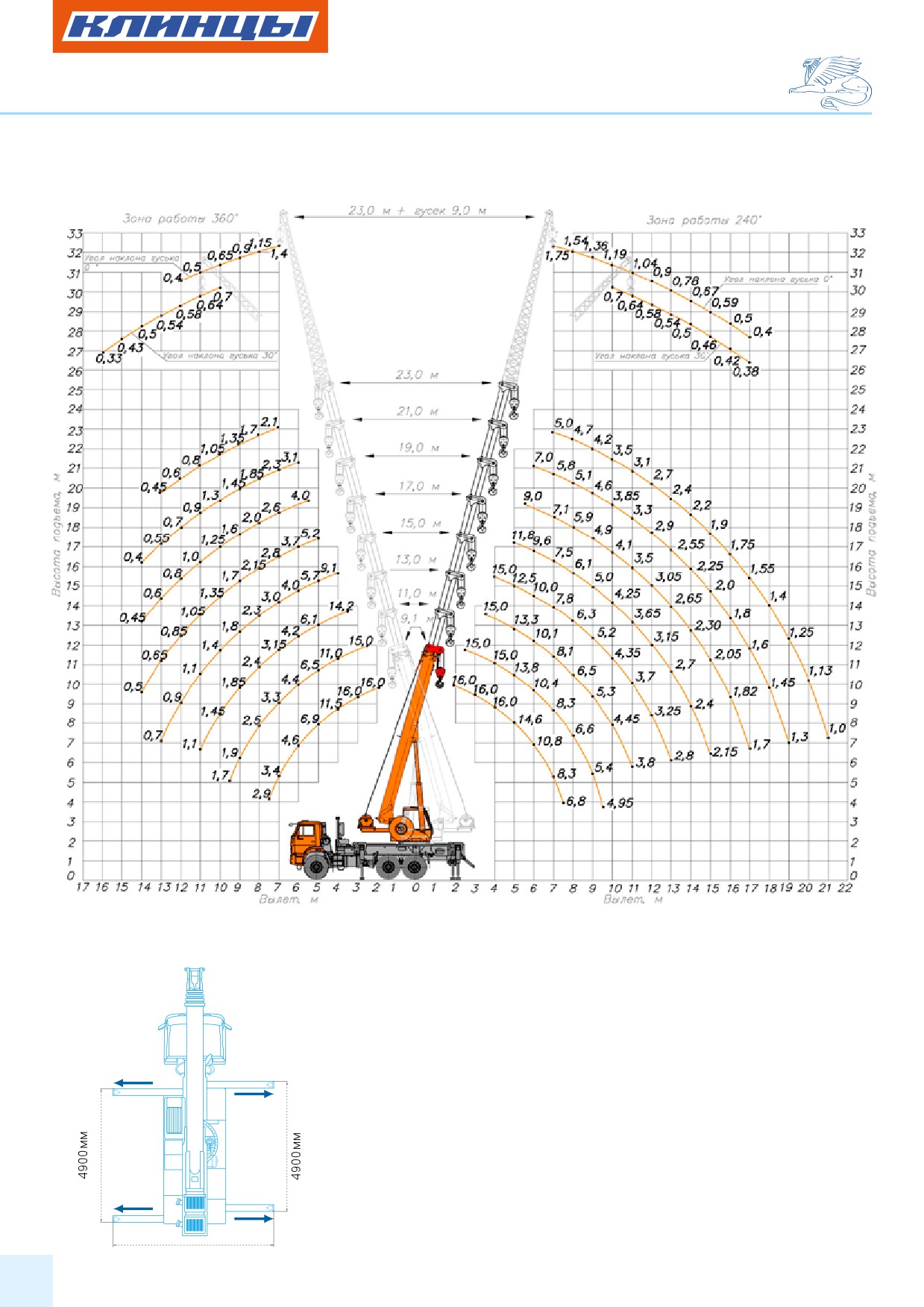

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-43118 (6х6) | КАМАЗ-43253 (4х2)
СЕРИИ KC-45719-(-)К
на примере КС-45719-7К
ОПОРНЫЙ КОНТУР
Грузоподъемность
16 т
СЕРИИ KC-45719-(-)К
Грузовой момент
64,0 т*м
Длина стрелы
9,1-23,0 м
Рабочий вылет
1,9-21,0 м
Длина гуська
9,0 м
Макс. высота подъема крюка:
•
23,0 м основная стрела
23,5 м
•
23,0 м основная стрела + 9,0 м гусек
32,3 м
Скорость подъема / опускания
9,0-35,0 м /сек
Скорость вращения
поворотной платформы
1,5 об/мин
Температура эксплуатации... от -40 до +40 °С
Двигатель
Cummins 6ISBe210 | КамАЗ-740
Транспортная скорость
60 км /ч
5800 мм
7
WWW.AVTOCRANE.RU

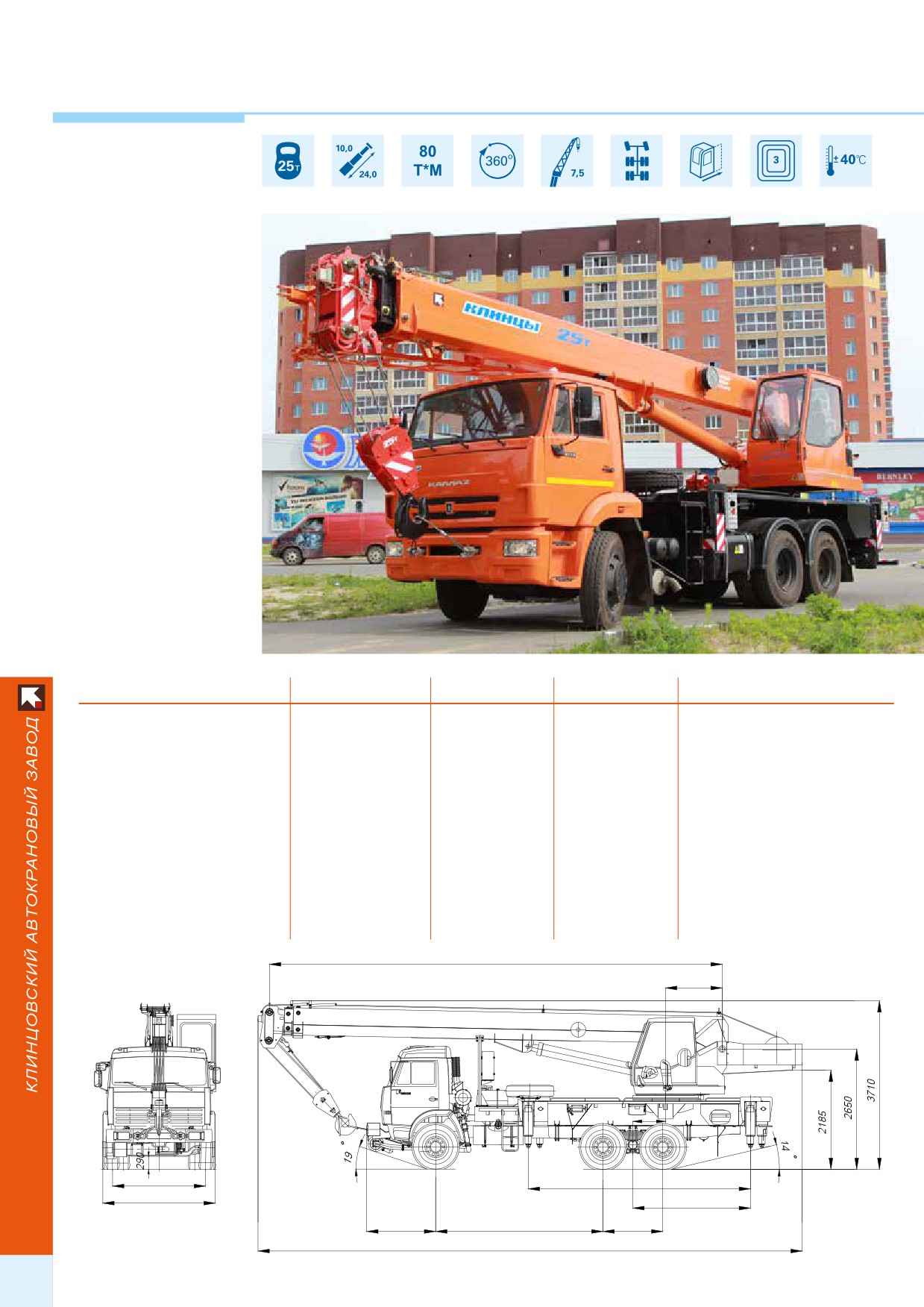

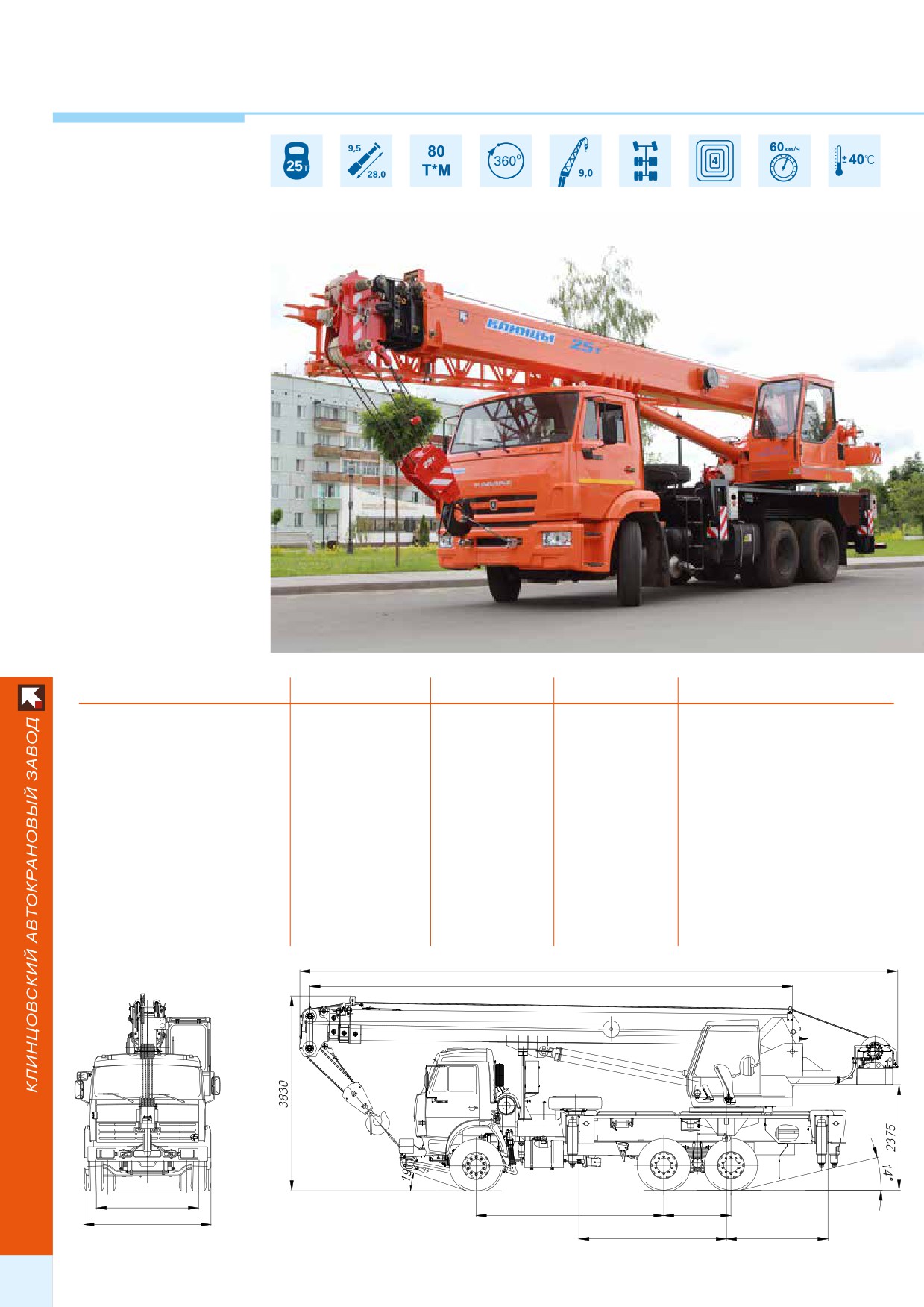

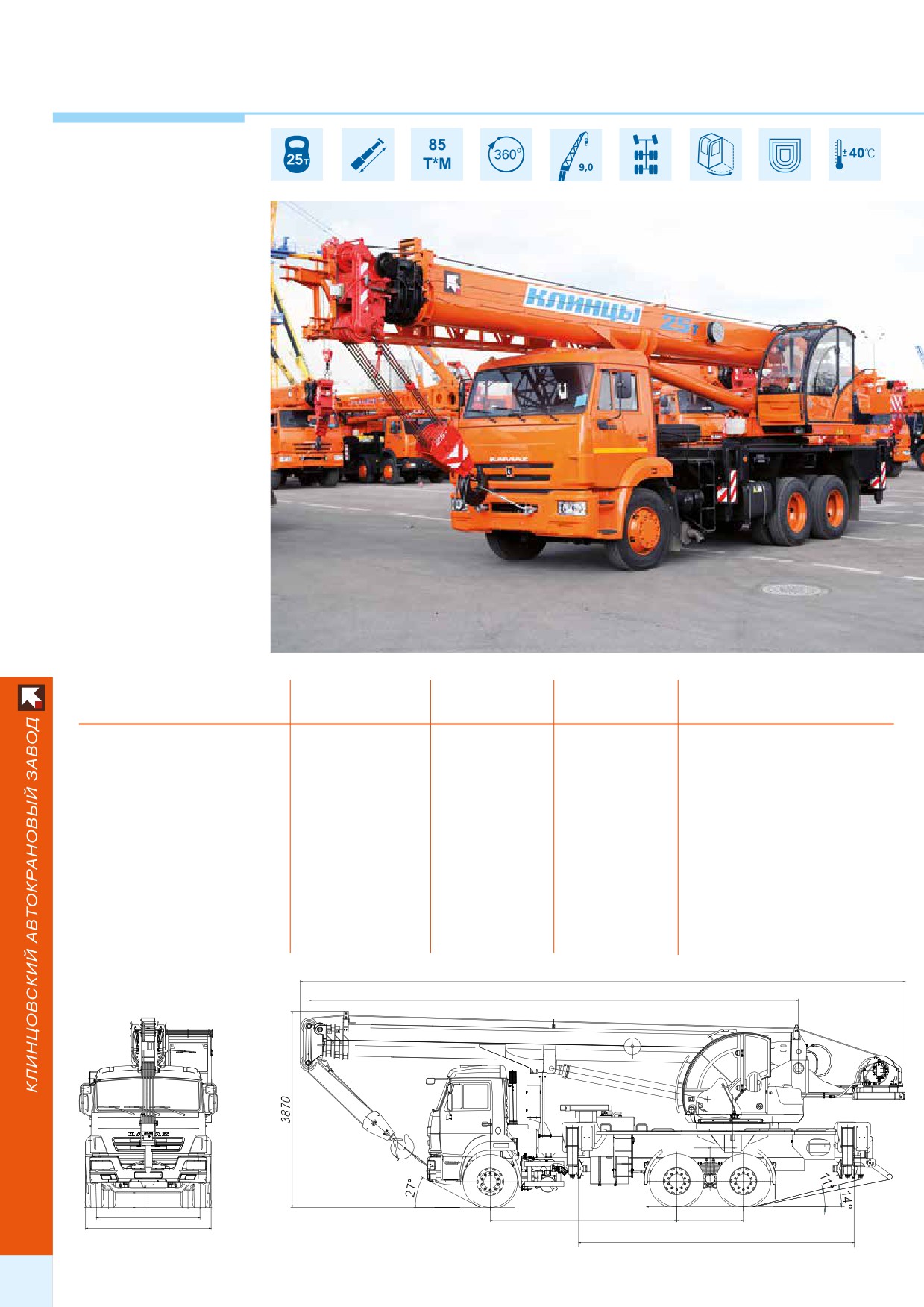

KC-55713- (-)K-1

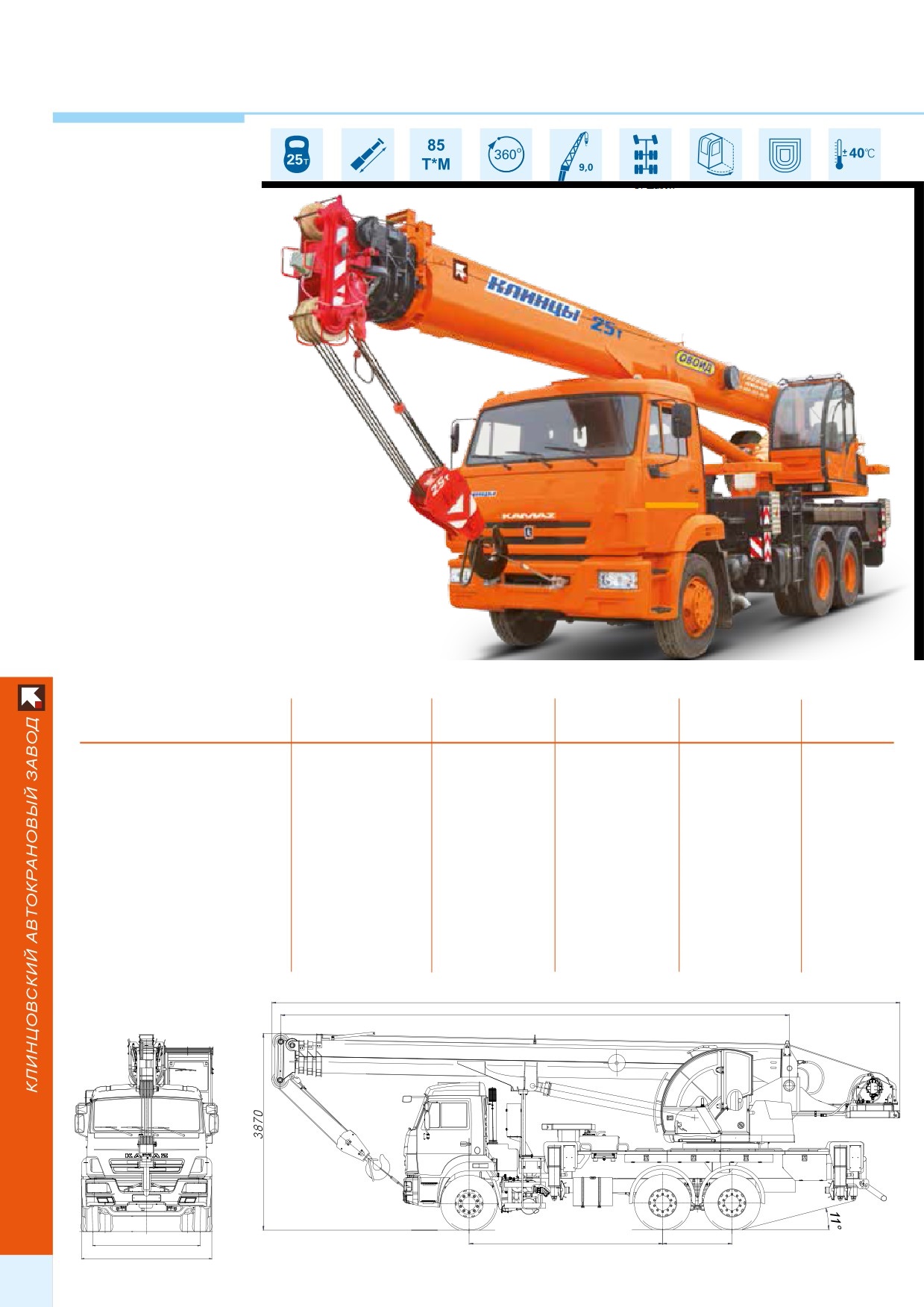

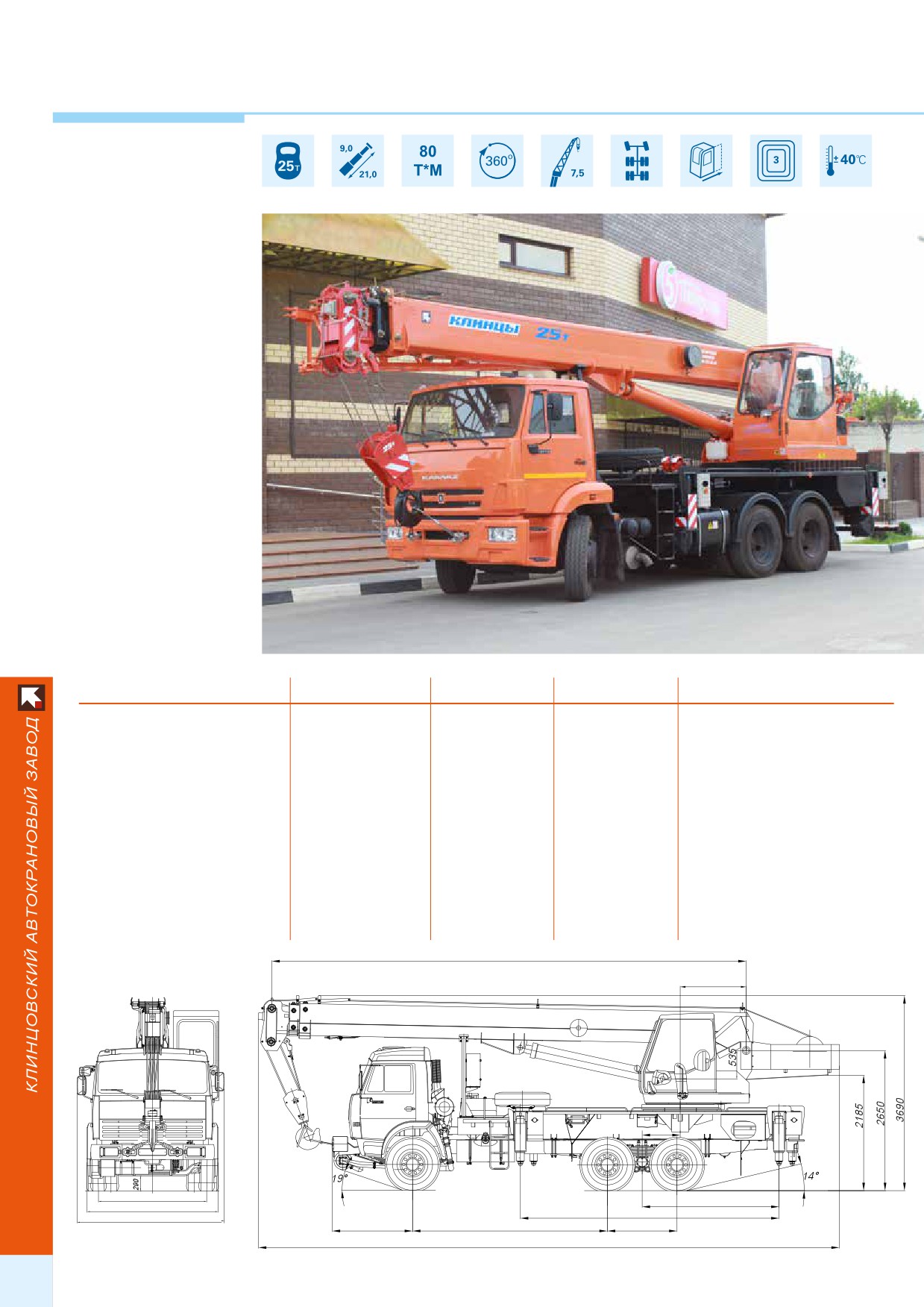

Автомобильные краны «Клинцы» грузоподъемностью 25 тонн
АВТОКРАНЫ
«КЛИНЦЫ»
серии KC-55713-(-)К-1 неиз-
* в зависимости
менно пользуются особой
от шасси
популярностью среди потре-
бителей.
СТРЕЛА гексагонального
профиля, состоящая из
3
секций имеет оптимальную
массу и повышенную несу-
щую способность, благодаря
чему достигаются отличные
грузовысотные характери-
стики. Максимальная длина
стрелы составляет 21,0 м.
БОЛЬШОЙ
ОПОРНЫЙ
КОНТУР
(4,9 х 5,8 м), до-
полнительная комплектация
гуськом с изменяемой ге-
ометрией наклона, надеж-
ные шасси КАМАЗ, УРАЛ и
МАЗ с колесными формула-
ми 6х4 и 6х6, круговая зона
работы, возможность ра-
боты в стесненных услови-
ях — все это делает серию
KC-55713-(-)К-1
функцио-
нальной и высокопроизводи-
KC-55713-1К-1
тельной.
МОДЕЛЬ
KC-55713-1К-1
KC-55713-3К-1
KC-55713-5К-1
KC-55713-6К-1
Шасси
КАМАЗ-65115
Урал-5557
КАМАЗ-43118
МАЗ-6312В3
Колесная формула
6х4
6х6
6х6
6х4
Общая длина, мм
11060
11060
11000
11060
Высота, мм
3690
3900
3900
3870
Ширина, мм
2500
2500
2500
2500
Передний угол свеса
27 °
28 °
32 °
18 °
Задний угол свеса
14 °
17°
19 °
19 °
Нагрузка на первую ось, т
5,1
5,9
5,9
6,8
Нагрузка на заднюю ось
(тележку), т
14,85
15,0
15,0
15,8
Масса крана в
транспортном положении, т
19,95
20,9
20,9
22,6
Габаритные размеры
9000
КС-55713-1К-1
1250
О1
720
2050
2600
2500
4900
2900 max
1520
3690
1320
11060
8
WWW.OAOKAZ.RU
KC-55713-1К-1 | KC-55713-3К-1 | KC-55713-5К-1 | KC-55713-6К-1
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)К-1
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-5557 (6х6) | КАМАЗ-43118 (6х6) |
СЕРИИ KC-55713-(-)К-1
МАЗ-6312В3 (6х4)
на примере КС-55713-1К-1
Грузоподъемность
25 т
0
2
4
6
8
10
12
14
16
18
20
21.0
Грузовой момент
80,0 т*м
+7.5
Длина стрелы
9,0-21,0 м
2,0
30
Рабочий вылет
3,2-19,5 м
2,0
1,55
Длина гуська1
7,5 м
1,25
28
1,3
1,2
1,05
Макс. высота подъема крюка:
1,05
26
•
21 м основная стрела
21,6 м
0,85
0,9
•
21 м основная стрела + 7,5 м гусек
29,3 м
21.0
0,7
24
0,75
Скорость подъема / опускания
6,7-40,0 м /сек
6,4
6,4
6,1
22
Скорость вращения
18.0
5,5
0,65
4,8
4,1
поворотной платформы
0,96 об/мин
3,5
20
Температура эксплуатации... от -40 до +40 °С
10,0
10,0
9,75
15.0
8,0
2,55
6,5
18
5,35
Двигатель
Cummins ISB67e4 | ЯМЗ-53622 |
4,45
13,8
1,9
КамАЗ-740 | ЯМЗ-5361
13,8
3,7
11,6
16
Транспортная скорость
60 км /ч
12.0
8,8
6,9
2,7
1,45
5,6
14
15,0
Гусек может быть смонтирован под улами 0° и 30° по
15,0
9.0
12,3
отношению к стреле
3,9
2,0
9,25
12
7,2
25,0
1,1
25,0
5,8
10
18,0
2,85
13,1
4,85
9,6
1,55
8
2,45
4,05
0,9
1,45
7,4
2,25
6
3,75
6,6
4
2
0
0
2
4
6
8
10
12
14
16
18
20
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55713-(-)К-1
KC-55713-5К-1
5800 мм
9
WWW.AVTOCRANE.RU

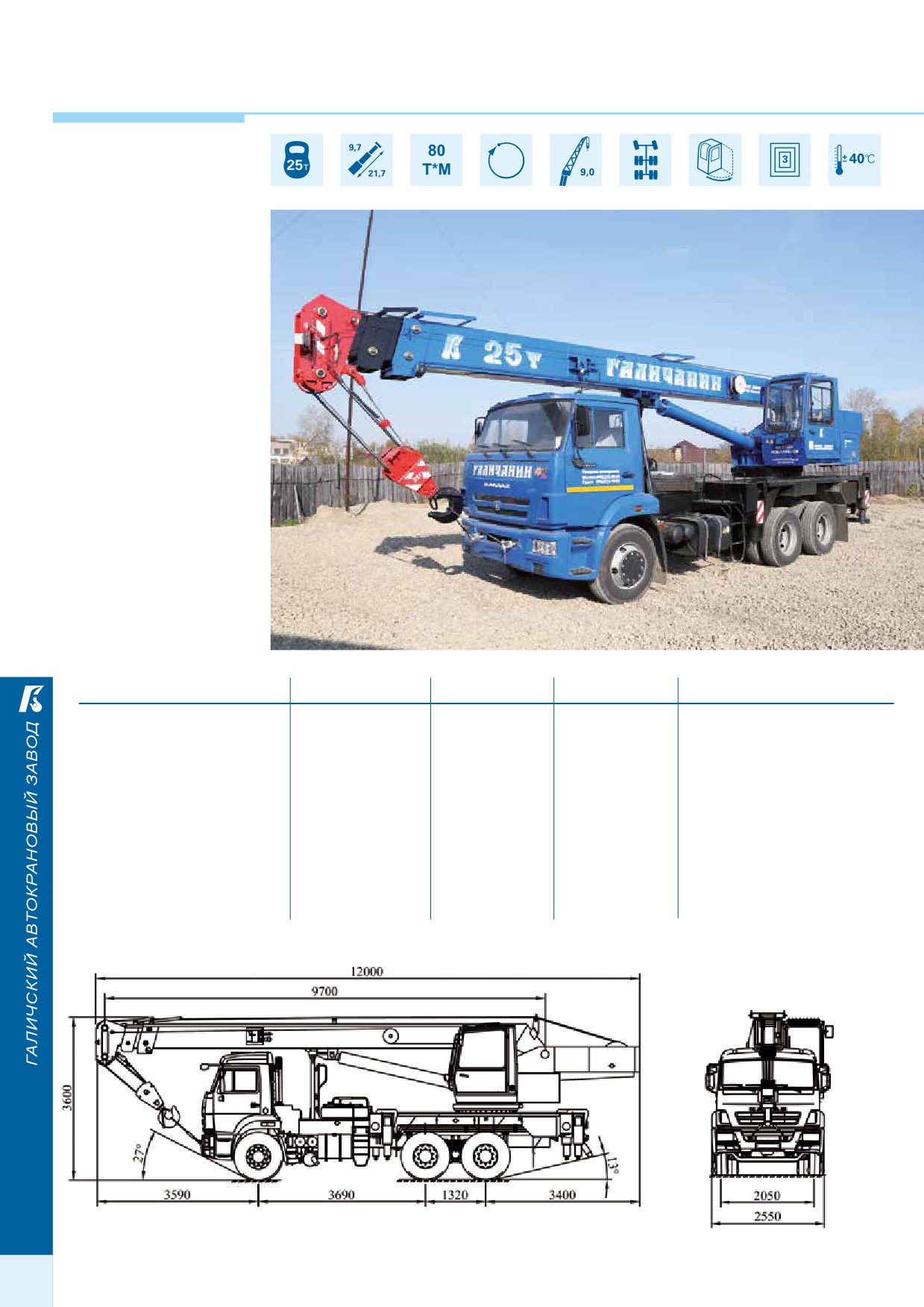

KC-55713- (-)
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 25 тонн
КРАНЫ «ГАЛИЧАНИН» се-
240°
рии KC-55713-(-) с длиной
*
в зависимости
стрелы 21,7 метров способ-
от шасси
ны выполнять большинство
стандартных погрузочно-раз-
грузочных работ.
СТРЕЛА прямоугольного
профиля, состоящая из
3
секций и изготовленная из
низколегированной
стали
имеет достаточную несущую
способность достижения от-
личных грузовысотных ха-
рактеристик.
ОПОРНЫЙ КОНТУР
(4,2 х 5,6 м), дополнительная
комплектация гуськом
9,0
метров, надежные шасси
КАМАЗ и УРАЛ с колесны-
ми формулами 6х4 и
6х6,
возможность работы в стес-
ненных условиях — все это
делает серию KC-55713-(-)
функциональной и высоко-
производительной.
*Для КС-55713-3 комплектация
KC-55713-1
удлинителем стрелы не пред-
усмотрена
МОДЕЛЬ
KC-55713-1
KC-55713-3
KC-55713-4
KC-55713-5
Шасси
КАМАЗ-65115
УРАЛ-4320
КАМАЗ-65111
КАМАЗ-43118
Колесная формула
6х4
6х6
6х6,2
6х6
Общая длина, мм
12000
12000
12000
12000
Высота, мм
3600
3600
3700
3800
Ширина, мм
2550
2550
2550
2550
Передний угол свеса
27 °
34 °
28 °
38 °
Задний угол свеса
13 °
17°
14 °
20 °
Нагрузка на первую ось, т
4,5
5,4
5,8
6,0
Нагрузка на заднюю тележку, т
16,0
16,5
16,0
15,0
Масса крана в
транспортном положении, т
20,5
21,9
21,8
21,0
Габаритные размеры
КС-55713-1
10
WWW.GAKZ.RU
KC-55713-1 | KC-55713-3 | KC-55713-4 | KC-55713-5
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)

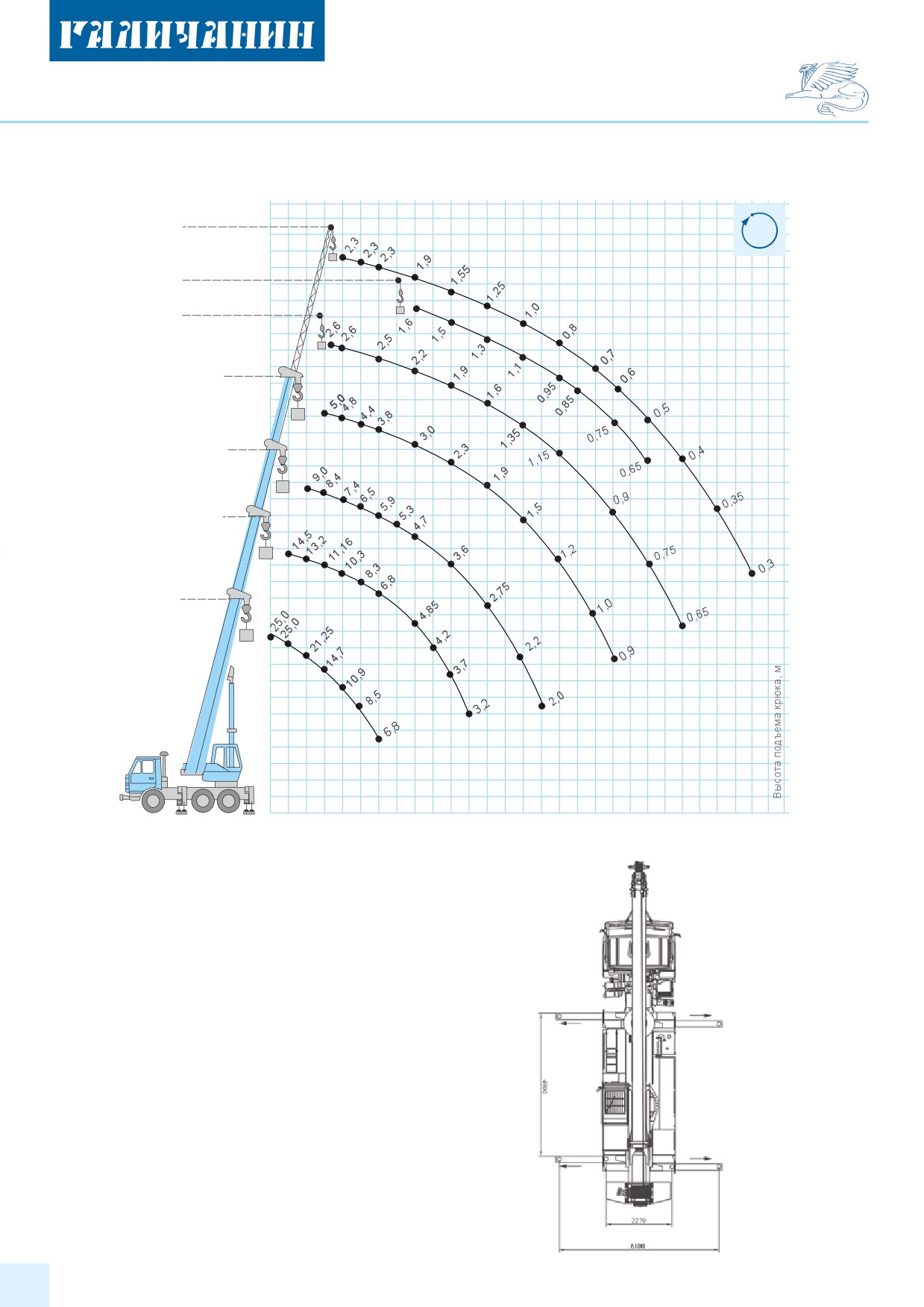

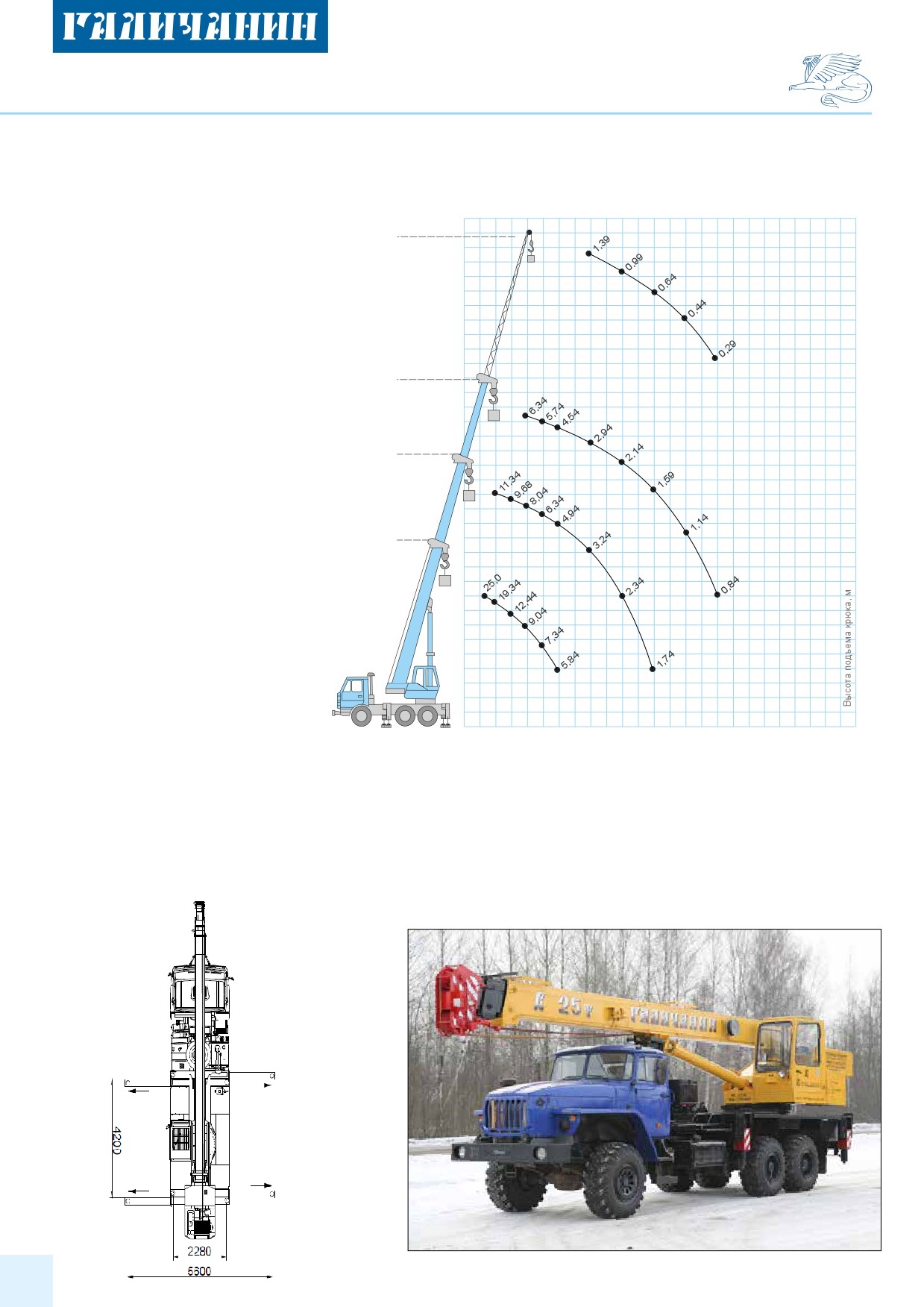

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-4320 (6х6) | КАМАЗ-65111 (6х6) |
СЕРИИ KC-55713-(-)
КАМАЗ-43118 (6х6)
на примере КС-55713-1
Грузоподъемность
25 т
35
30,7 м
34
Грузовой момент
80,0 т*м
стрела 21,7 м
33
+ гусек 9 м
Длина стрелы
9,7-21,7 м
32
Рабочий вылет
2,8-18,0 м
31
30
Длина гуська
9,0 м
29
28
Макс. высота подъема крюка:
27
•
21,7 м основная стрела
21,9 м
26
25
•
21,7 м основная стрела + 9,0 м гусек
30,0 м
21,7 м
24
23
Скорость подъема / опускания
5,0-40,0 м /сек
22
21
Скорость вращения
20
поворотной платформы
до 1,4 об/мин
15,7 м
19
Температура эксплуатации... от -40 до +40 °С
18
17
16
Двигатель.Cummins 6ISBe4 300 | ЯМЗ-53622-
15
10 | КамАЗ-740.662-280 | КамАЗ-740.662-300
14
9,7 м
Транспортная скорость
60 км /ч
13
12
11
*Для КС-55713-3 комплектация удлинителем
10
стрелы не предусмотрена
9
8
7
6
5
4
3
2
1
Вылет, м
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15 16
17 18 19
20
21 22 23 24 25
26 27
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55713-(-)
2280
KC-55713-3
5600
11
WWW.AVTOCRANE.RU
KC-55713- (-)Л ОВОИД
НОВИНКА 2016

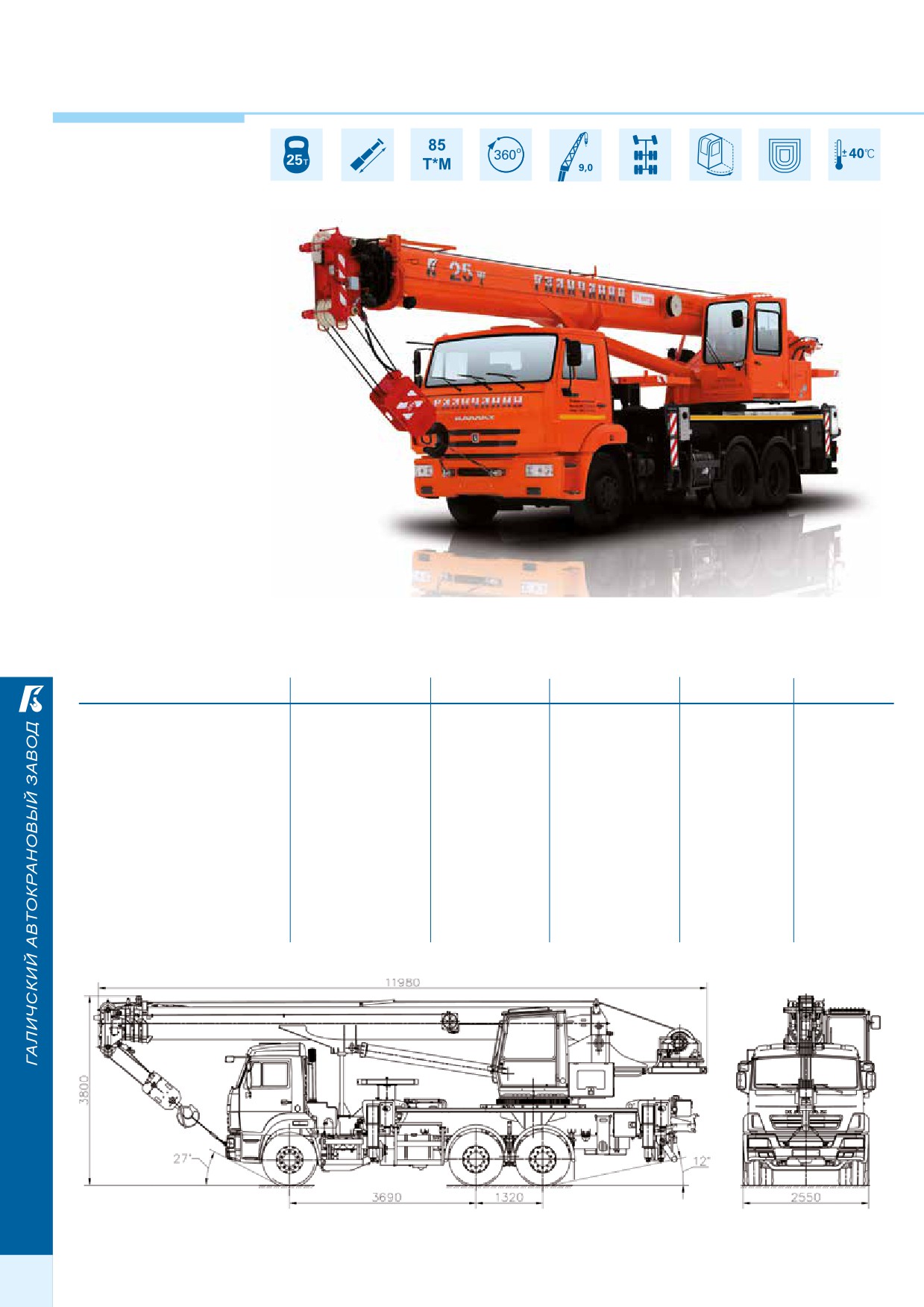

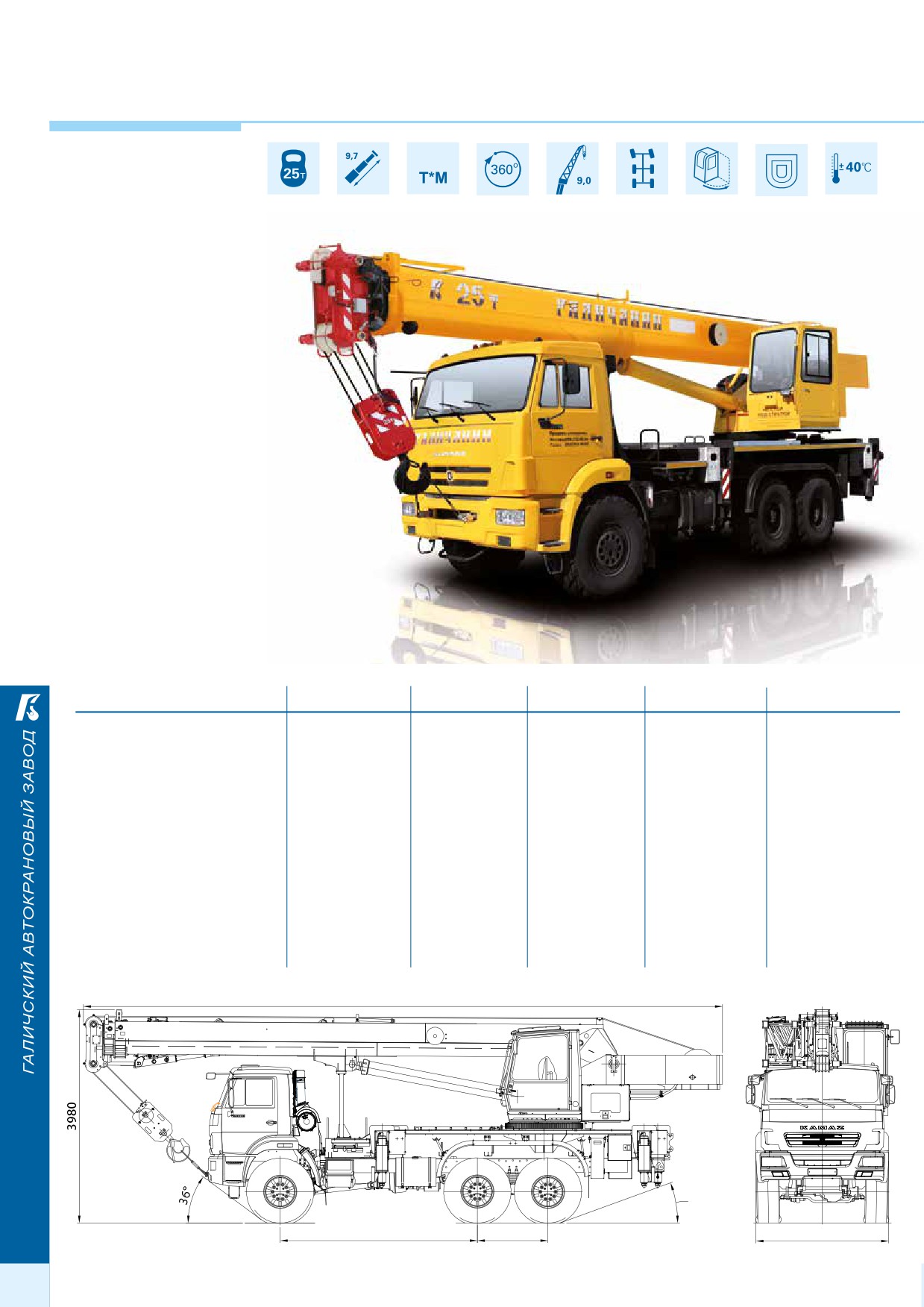

Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 25 тонн
85
КРАНЫ «ГАЛИЧАНИН» серии
3
KC-55713-(-)Л («Легкий») с дли-
23,7
ной стрелы
23,7 метров спо-
*
в зависимости
от шасси
собны выполнять большинство
стандартных погрузочно-разгру-
зочных работ.
Трехсекционная стрела профи-
ля «ОВОИД» изготовленная из
российских и высокопрочных
сталей имеет высокую проч-
ность, благодаря чему достига-
ются отличные грузовысотные
характеристики.
ОПОРНЫЙ КОНТУР
Помимо работы на основном
опорном контуре (4,9м х 6,1м)
имеется возможность работать и
на сближенном опорном контуре
(4,9м х 2,27м), который не вы-
ходит за транспортный габарит
автокрана.
В качестве стрелового обору-
дования автокран может ком-
плектоваться гуськом длиной
9,0 метров с изменяемым углом
наклона (0,20,40 градусов), име-
ющим грузоподъемность
2,6 т,
которая значительно превышает
всех конкурентов в этом классе
грузоподъемности.
Дополнительная комплектация
противовесом и маслоохлади-
телем.
МОДЕЛЬ
KC-55713-1Л
KC-55713-3Л
KC-55713-4Л
KC-55713-5Л
KC-55713-6Л
Шасси
КАМАЗ-65115
УРАЛ-4320
КАМАЗ-65111
КАМАЗ-43118
МАЗ-6312 В3
Колесная формула
6х4
6х6
6х6
6х6
6х4
Общая длина, мм
12000
12000
12000
12000
12000
Высота, мм
3800
3850
3900
3980
3900
Ширина, мм
2550
2550
2550
2550
2550
Передний угол свеса
27 °
34 °
32 °
36 °
22 °
Задний угол свеса
12 °
17°
17 °
19 °
17 °
Нагрузка на первую ось, т
4,9
6,2
5,5
6,0
6,7
Нагрузка на заднюю тележку, т
15,4
15,0
15,75
15,0
15,8
Масса крана в
минимальной комплектации*, т
20,3
21,20
21,25
21,00
22,5
Габаритные размеры
КС-55713-5Л
12000
19°
3690
1320
2550
*без гуська,
без дополнительных противовесов
12
WWW.GAKZ.RU
KC-55713-1Л | KC-55713-3Л | KC-55713-4Л | KC-55713-5Л | KC-55713-6Л

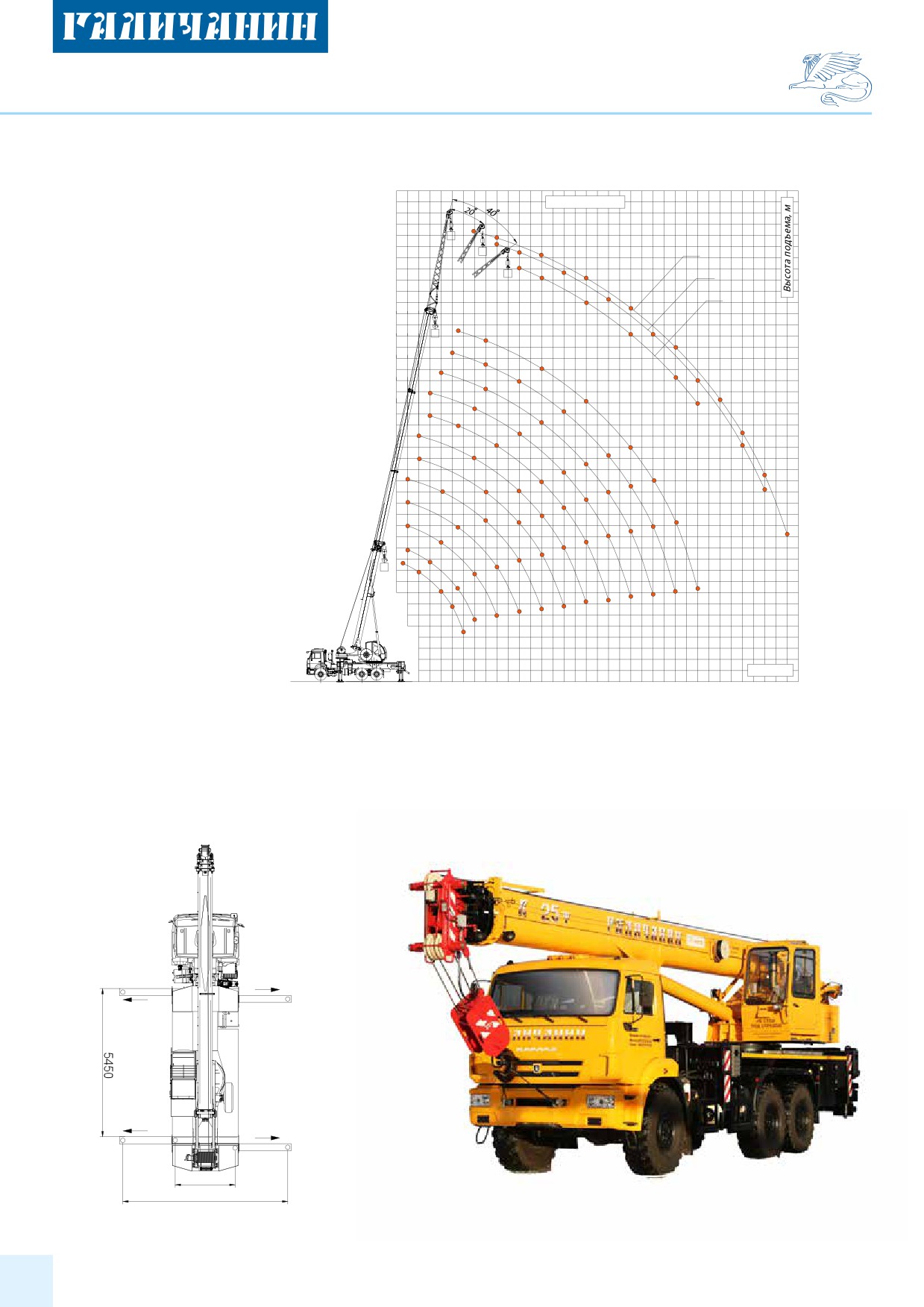

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
СЕРИИ KC-55713-(-) Л
на примере КС-55713-5Л
стрела 23,7 м
+ гусек 9 м (0°)
240°
35
34
стрела 23,7 м
+ гусек 9 м (40°)
33
32
стрела 19,0 м
31
+ гусек 9 м (0°)
30
29
28
27
23,7 м
26
25
24
23
19 м
22
21
20
19
15 м
18
17
16
15
14
9,7 м
13
12
11
10
9
8
7
6
5
4
3
2
1
Вылет, м
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18 19
20
2122
23
24
25 26 27 28
29
30
31
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)Л
ОПОРНЫЙ КОНТУР
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-4320 (6х6) | КАМАЗ-65111 (6х6) |
СЕРИИ KC-55713-5Л
КАМАЗ-43118 (6х6) | МАЗ-6312 В3 (6х4)
Грузоподъемность
25 т
Грузовой момент
85,0 т*м
Длина стрелы
9,7-23,7 м
Рабочий вылет
2,0-29,0 м
Длина гуська
9,0 м
Макс. высота подъема крюка:
•
23,7 м основная стрела
24,2 м
•
23,7 м основная стрела + 9,0 м гусек
33,0 м
Скорость подъема / опускания
6,0-40,0 м /сек
Скорость вращения
поворотной платформы
до 1,7 об/мин
Температура эксплуатации... от -40 до +40 °С
Двигатель.Cummins 6ISBe4 300 | ЯМЗ-53622-
10 | КамАЗ-740.662-280 | КамАЗ-740.662-300 |
ЯМЗ-5361
Транспортная скорость
60 км /ч
13
WWW.AVTOCRANE.RU
KC-55713- (-)K-2
Автомобильные краны «Клинцы» грузоподъемностью 25 тонн
АВТОКРАНЫ
«КЛИНЦЫ»
серии KC-55713-(-)К-2 неиз-
* в зависимости
менно пользуются особой
от шасси
популярностью среди потре-
бителей.
СТРЕЛА гексагонального
профиля, состоящая из
3
секций имеет оптимальную
массу и повышенную несу-
щую способность, благодаря
чему достигаются отличные
грузовысотные характери-
стики. Максимальная длина
стрелы составляет 24,0 м.
БОЛЬШОЙ
ОПОРНЫЙ
КОНТУР
(4,9 х 5,8 м), до-
полнительная комплектация
гуськом с изменяемой ге-
ометрией наклона, надеж-
ные шасси КАМАЗ, УРАЛ и
МАЗ с колесными формула-
ми 6х4 и 6х6, круговая зона
работы, возможность ра-
боты в стесненных услови-
ях — все это делает серию
KC-55713-(-)К-1
функцио-
нальной и высокопроизводи-
KC-55713-1К-2
тельной.
МОДЕЛЬ
KC-55713-1К-2
KC-55713-3К-2
KC-55713-5К-2
KC-55713-6К-2
Шасси
КАМАЗ-65115
Урал-5557
КамАЗ-43118
МАЗ-6312В3
Колесная формула
6х4
6х6
6х6
6х4
Общая длина, мм
12000
12000
12000
12000
Высота, мм
3710
3710
3930
3870
Ширина, мм
2500
2500
2500
2500
Передний угол свеса
19 °
28 °
39 °
27 °
Задний угол свеса
14 °
15 °
19 °
17 °
Нагрузка на первую ось, т
5,45
5,3
5,4
6,8
Нагрузка на заднюю ось
(тележку), т
15,25
16,15
16,10
16,12
Масса крана в
транспортном положении, т
20,7
21,45
21,5
22,92
Габаритные размеры
10000
КС-55713-1К-2
1250
720
2050
4900
2500
2595
1520
3690
1320
12000
14
WWW.OAOKAZ.RU
KC-55713-1К-2 | KC-55713-3К-2 | KC-55713-5К-2 | KC-55713-6К-2

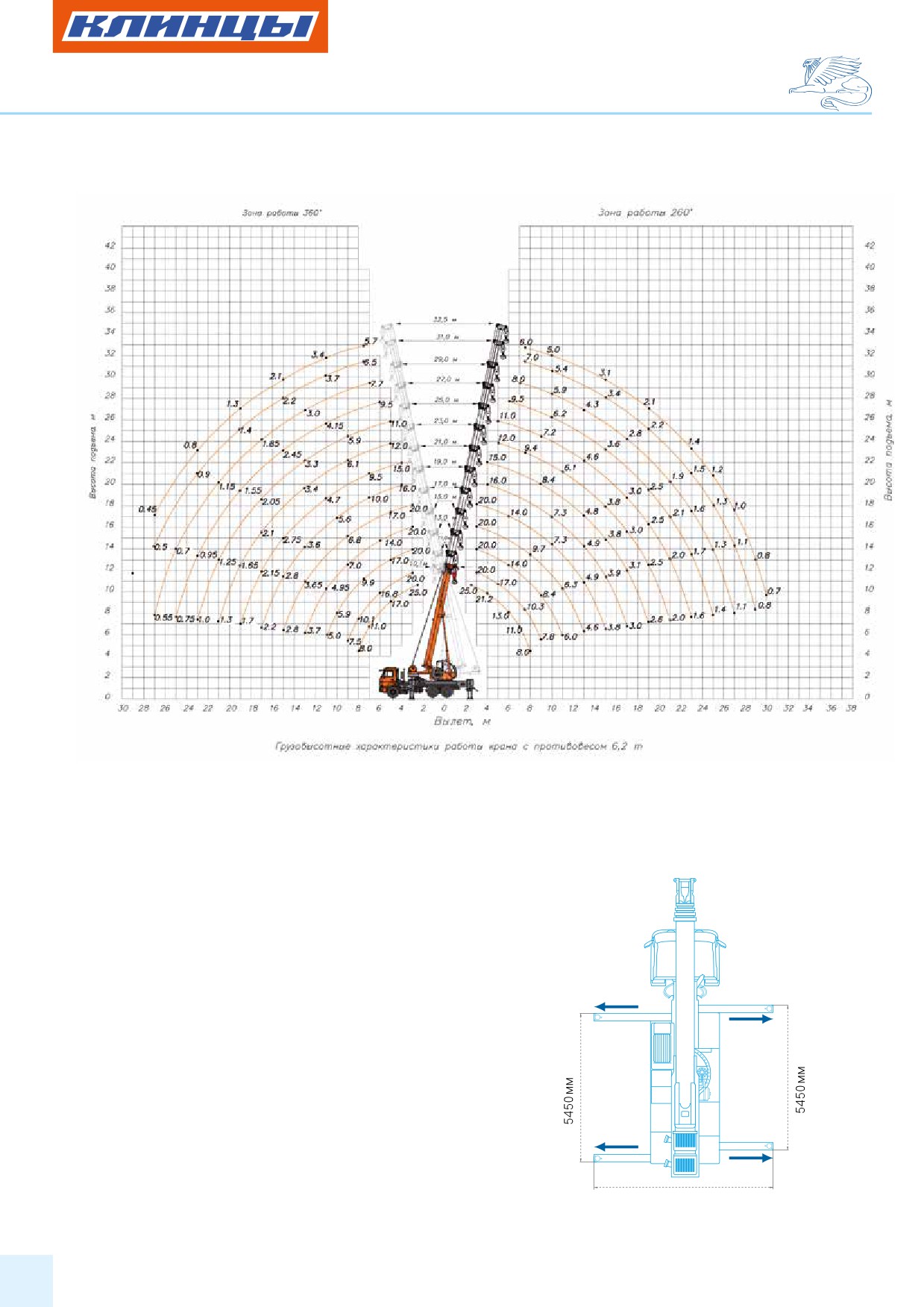

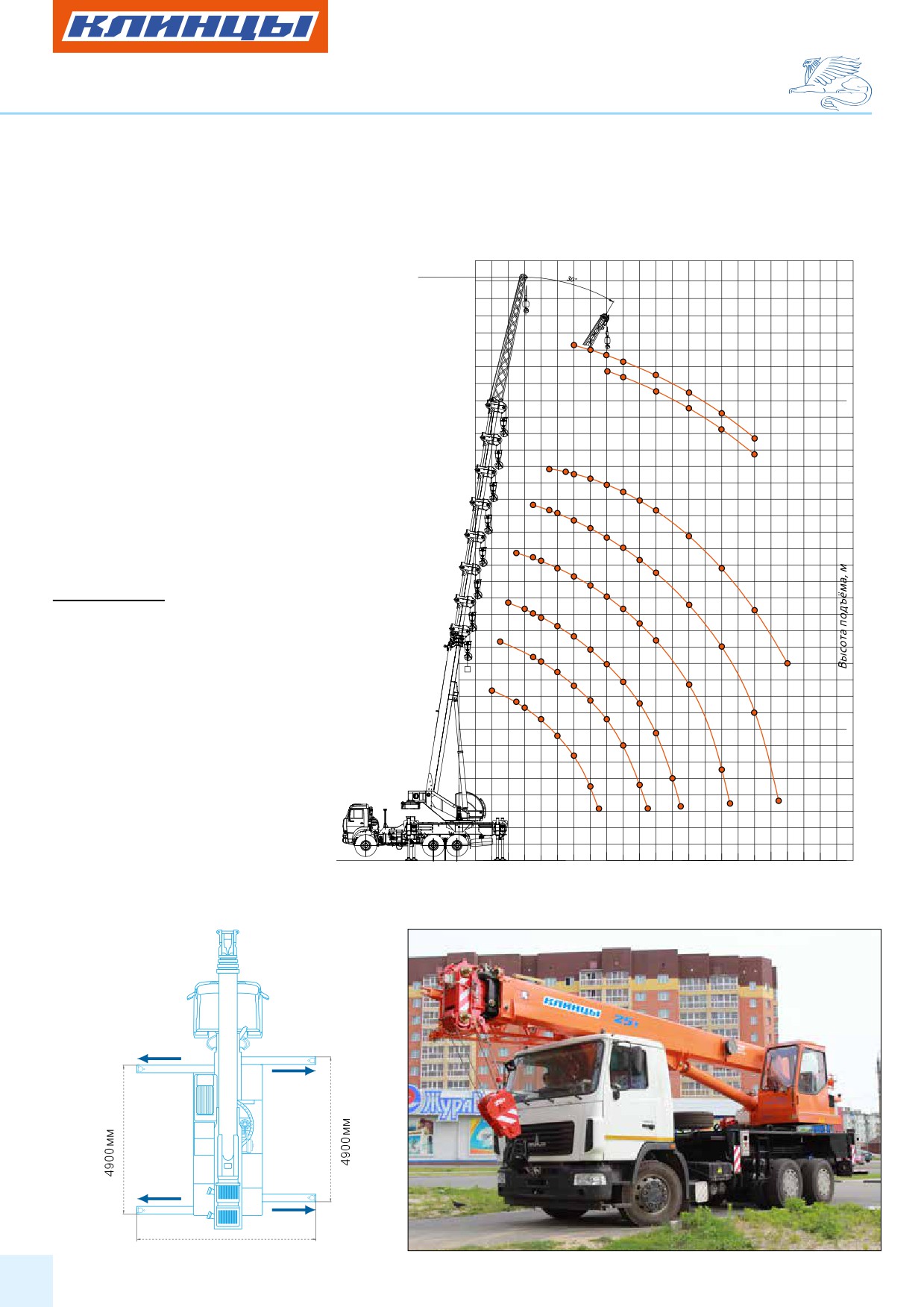

КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)К-2

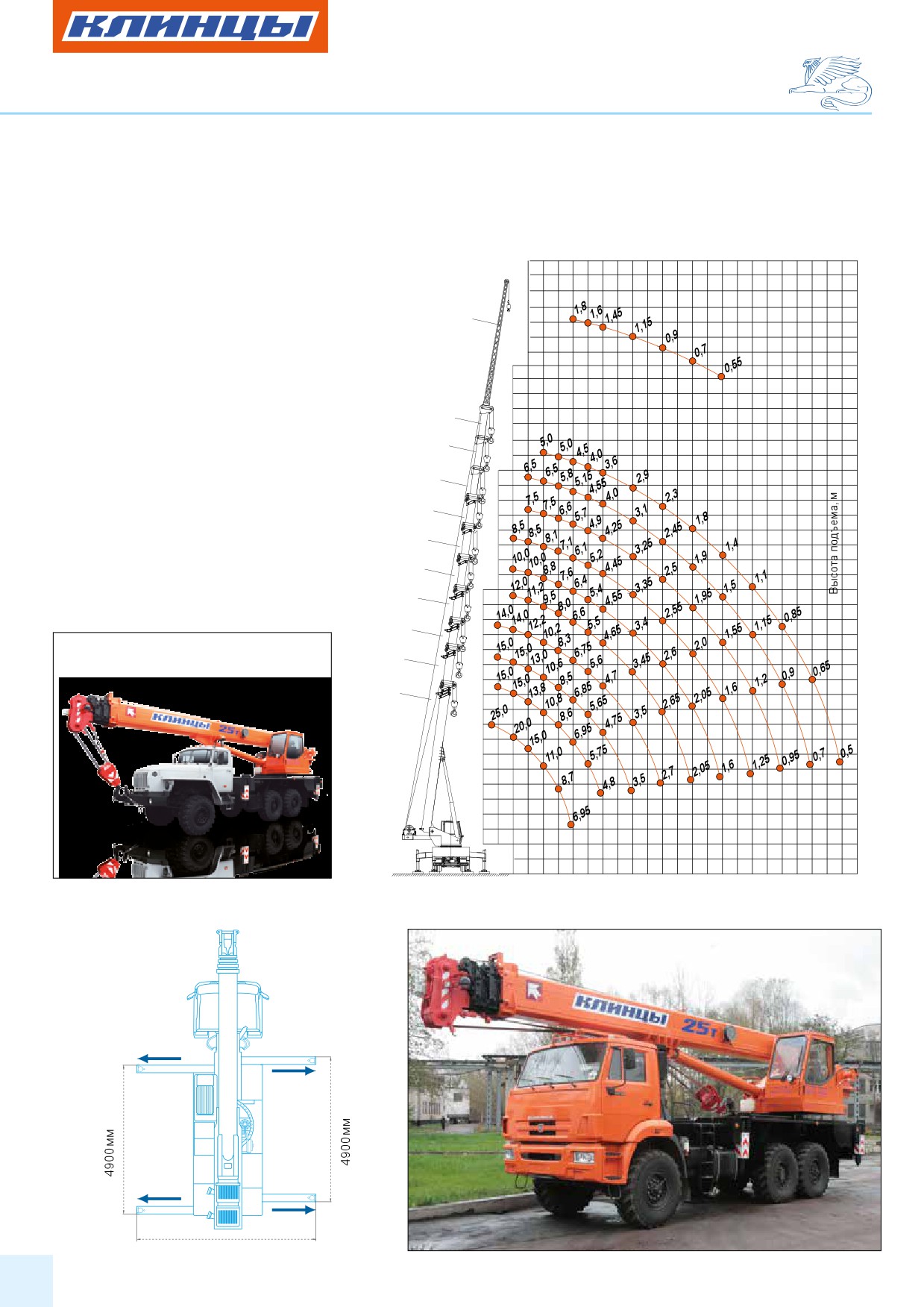

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-5557 (6х6) | КАМАЗ-43118 (6х6) |
СЕРИИ KC-55713-(-)К-2
МАЗ-6312В3 (6х4)
на примере КС-55713-1К-2
Грузоподъемность
25 т
2
4
6
8
10
12
14
16
18
20
22
24.0
Грузовой момент
80,0 т*м
+ 7,5
Длина стрелы
10,0-24,0 м
34
Рабочий вылет
2,0-20,0 м
Длина гуська1
7,5 м
32
2,0
1,75
2,0
1,55
30
Макс. высота подъема крюка:
1,25
1,3
•
24 м основная стрела
23,9 м
1,2
1,05
1,05
28
•
24 м основная стрела + 7,5 м гусек
31,3 м
0,85
0,9
26
0,75
0,7
Скорость подъема / опускания
5,2-40,0 м /сек
Скорость вращения
24,0
5,5
5,5
0,65
5,2
24
4,6
поворотной платформы
0,96 об/мин
3,9
3,3
7,0
2,75
Температура эксплуатации... от -40 до +40 °С
21,0
7,0
22
6,65
2,3
5,8
4,9
4,2
1,75
20
Двигатель
Cummins ISB67e4 | ЯМЗ-53622 |
18,0
10,0
3,55
10,0
КамАЗ-740 | ЯМЗ-5361
9,75
3,0
8,0
1,35
2,55
18
Транспортная скорость
60 км /ч
6,5
15,0
5,35
14,0
4,45
14,0
16
13,0
3,7
1,9
1,0
13,0
11,6
Гусек может быть смонтирован под улами 0° и 30° по
8,8
3,1
отношению к стреле
15,0
6,9
14
2,7
10,0
5,6
1,45
14,2
12,3
4,65
0,8
9,25
12
3,9
2,0
25,0
7,2
21,5
5,8
3,3
10
18,0
1,1
13,1
4,85
2,85
9,6
8
4,05
7,4
1,55
6
2,45
5,9
3,45
4
5,3
3,15
2,25
1,45
0,9
2
,
0
0
2
4
6
8
10
12
14
16
18
20
22
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55713-(-)К-2
KC-55713-6К-2
5800 мм
15
WWW.AVTOCRANE.RU

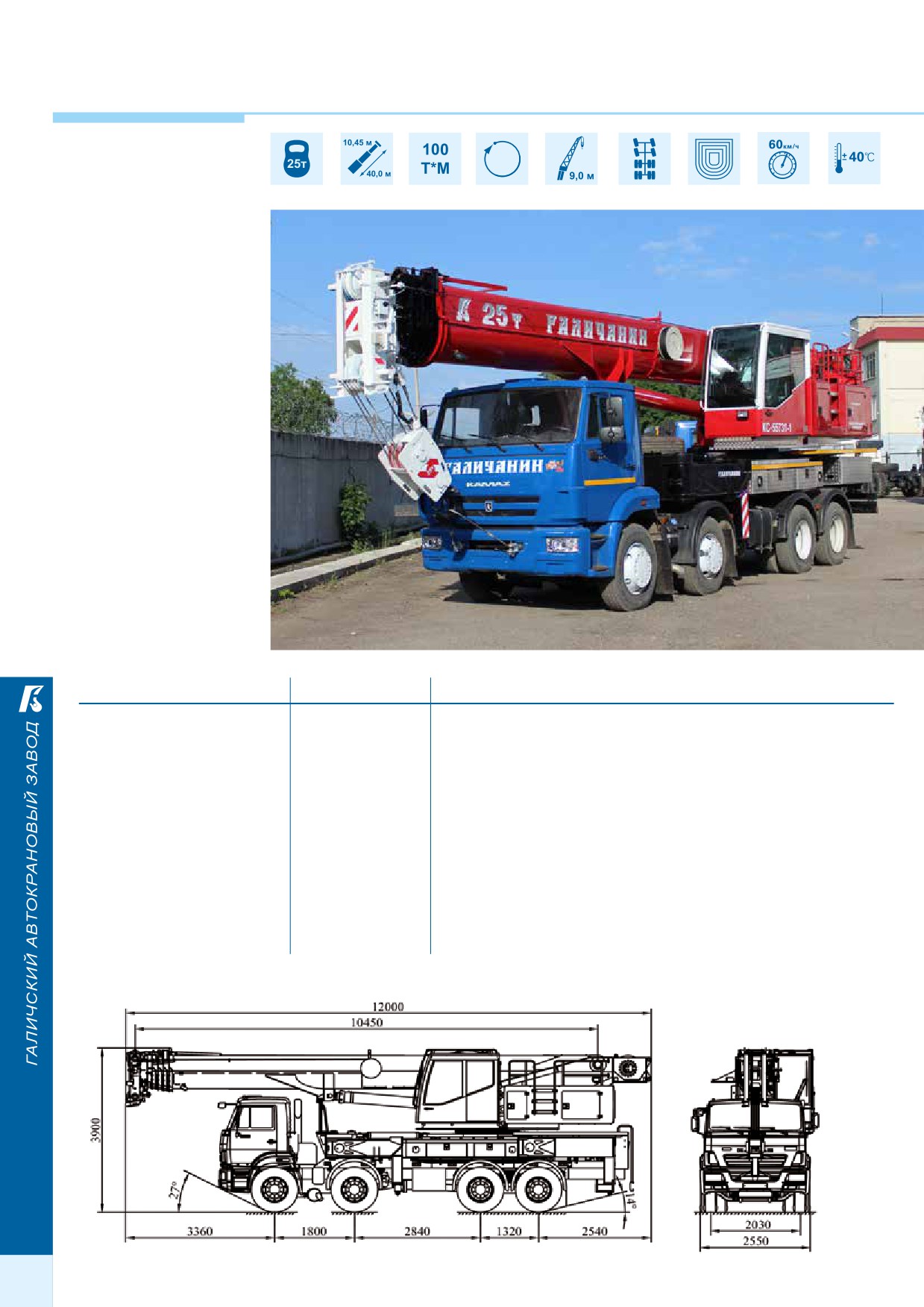

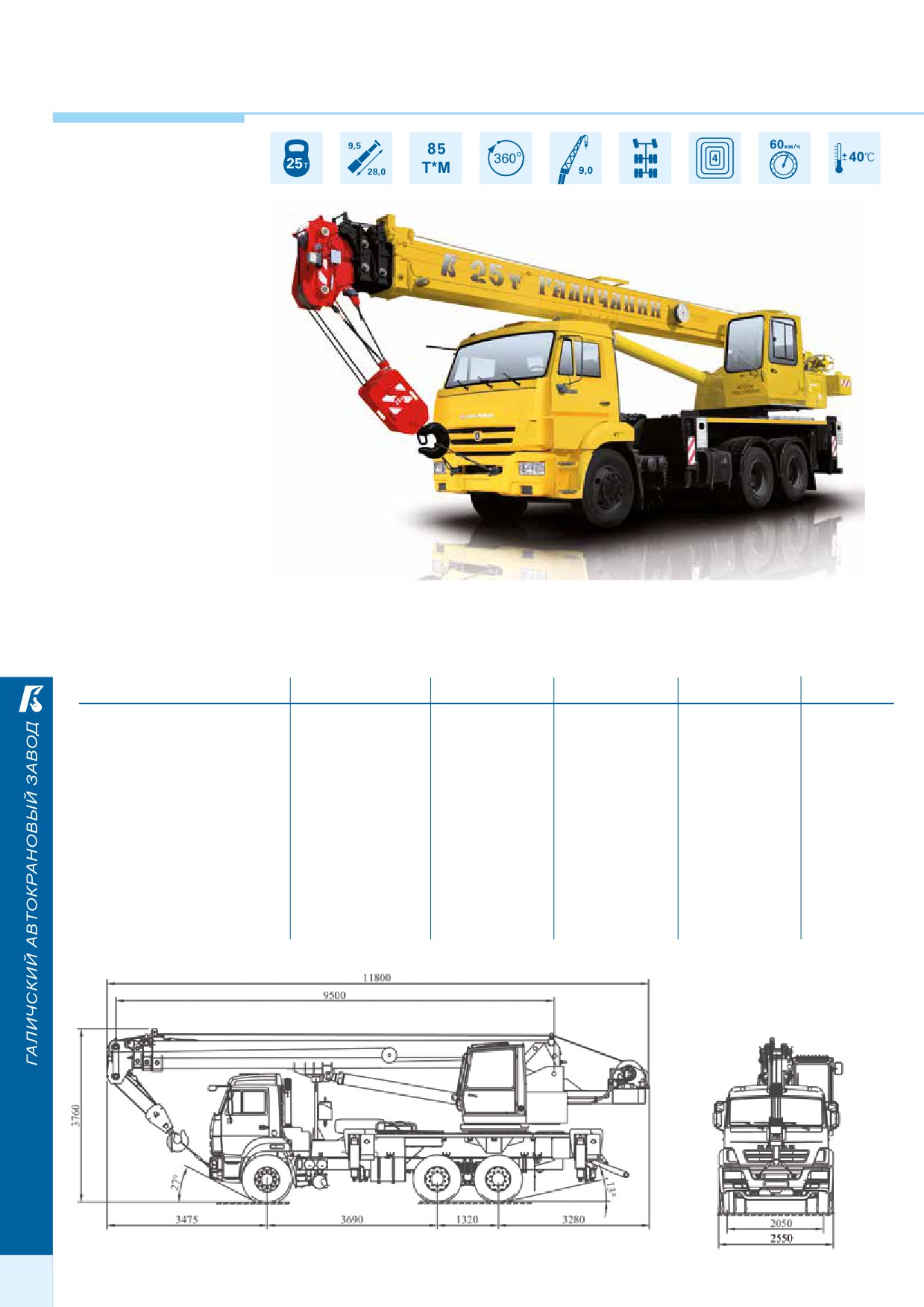

KC-55713- (-)В
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 25 тонн
КРАНЫ «ГАЛИЧАНИН» серии
KC-55713-(-)В с длиной стрелы
28,0 метров пользуются повы-
шенным спросом и занимают
большую часть объема произ-
*
в зависимости
от шасси
водства.
СТРЕЛА гексагонального профи-
ля, состоящая из 4 секций и из-
готовленная из высокопрочной
стали имеет высокие прочност-
ные характеристики и облада-
ет меньшей массой, благодаря
чему достигаются отличные гру-
зовысотные характеристики.
ОПОРНЫЙ КОНТУР
Помимо работы на основном
опорном контуре (4,9м х 6,1м)
имеется возможность работать
и на сближенном опорном кон-
туре (4,9м х 2,27м), который не
выходит за транспортный габа-
рит автокрана. Это может быть
актуально при работе в условиях
тесной городской застройки.
Дополнительная комплектация
гуськом
9,0 метров, противо-
весом, маслоохладителем, на-
дежные шасси КАМАЗ, УРАЛ и
KC-55713-1В
МАЗ с колесными формулами
6х4 и 6х6, возможность работы
в стесненных условиях — все
это делает серию KC-55713-(-)
В функциональной и высокоэф-
фективной.
МОДЕЛЬ
KC-55713-1В
KC-55713-3В
KC-55713-4В
KC-55713-5В
KC-55713-6В
Шасси
КАМАЗ-65115
УРАЛ-5557
КАМАЗ-65111
КАМАЗ-43118
МАЗ-6312
Колесная формула
6х4
6х6
6х6,2
6х6
6х4
Общая длина, мм
11800
11800
11800
11800
11800
Высота, мм
3760
3950
3890
3915
3950
Ширина, мм
2550
2550
2550
2550
2550
Передний угол свеса
27 °
33 °
28 °
35 °
19 °
Задний угол свеса
13 °
18 °
15 °
17 °
17 °
Нагрузка на первую ось, т
5,5
6,0
5,6
6,5
5,5
Нагрузка на заднюю ось
(тележку), т
16,0
16,5
17,9
15,0
19,0
Масса крана в
минимальной комплектации*, т
21,5
22,5
23,5
21,5
24,5
Габаритные размеры
КС-55713-1В
*без гуська,
без дополнительных противовесов
16
WWW.GAKZ.RU
KC-55713-1В | KC-55713-3В | KC-55713-4В | KC-55713-5В | KC-55713-6В

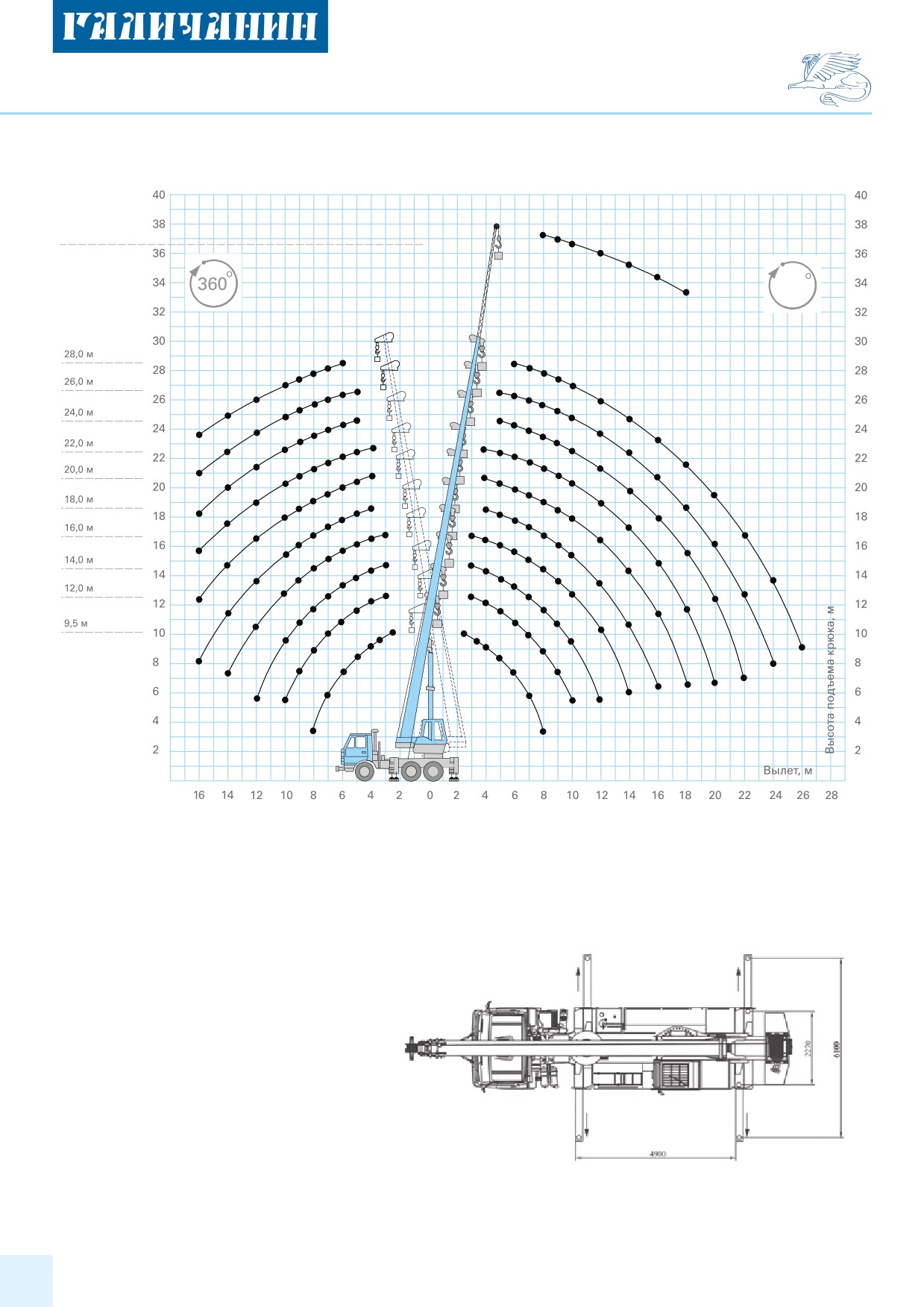

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
СЕРИИ KC-55713-(-)В на примере КС-55713-1В
1,8
1,6
37,0
1,45
28,0
1,15
+
9,0
0°
0,9
0,7
0,55
240
4,6
5,0
3,55
5,0
4,5
2,85
4,0
2,3
6,5
3,6
1,9
6,2
4,95
6,5
1,25
3,85
5,8
2,9
3,05
5,15
0,85
2,5
4,55
6,7
7,5
2,3
2,05
5,3
7,5
4,0
4,1
6,6
0,55
1,35
3,25
3,1
5,7
1,8
2,65
8,5
8,5
4,9
0,9
7,2
8,5
2,45
2,2
5,7
8,1
4,25
4,4
7,1
1,4
1,45
3,45
6,1
3,25
0,6
10,0
10,0
1,9
2,8
8,0
5,2
6,1
10,0
4,45
1,0
2,3
2,5
1,1
4,65
8,8
1,5
7,6
3,35
3,65
12,0
12,0
6,4
1,5
0,65
2,95
9,0
5,4
6,55
11,2
1,95
1,05
2,4
9,5
4,55
4,95
14,0
8,0
2,55
14,0
14,0
0,85
1,6
3,9
14,0
6,6
3,4
9,8
1,15
0,7
3,1
6,85
12,20
5,5
1,55
2,5
5,1
15,0
15,0
8,3
4,65
1,1
15,0
2,0
4,0
15,0
6,75
2,6
1,7
3,2
10,3
0,65
7,2
13,0
5,6
3,45
2,6
5,3
15,0
10,6
0,9
0,7
15,0
15,0
4,7
1,2
4,1
8,5
10,7
15,0
1,6
1,15
6,85
2,05
3,3
7,45
13,8
1,75
10,8
5,65
2,65
15,0
25,0
3,5
2,7
5,55
15,0
8,6
25,0
4,75
4,30
15,0
0,5
20,0
6,95
0,7
11,0
15,0
0,7
3,40
7,85
11,0
5,75
0,95
2,05
1,6
1,25
1,75
2,70
5,7
8,7
4,8
3,5
2,7
4,25
6,95
ОПОРНЫЙ КОНТУР
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)В
СЕРИИ KC-55713-5В
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-5557 (6х6) |
КАМАЗ-65111 (6х6) | КАМАЗ-43118 (6х6) | МАЗ-6312В3 (6х4)
Грузоподъемность
25 т
Грузовой момент
85,0 т*м
Длина стрелы
9,5-28,0 м
Рабочий вылет
2,5-26,0 м
Длина гуська
9,0 м
Макс. высота подъема крюка:
•
28,0 м основная стрела
28,3 м
•
28,0 м основная стрела + 9,0 м гусек
37,3 м
Скорость подъема / опускания
6,0-40,0 м /сек
Скорость вращения
поворотной платформы
до 1,7 об/мин
Температура эксплуатации... от -40 до +40 °С
Двигатель.Cummins 6ISBe4 300 | ЯМЗ-53622-
10 | КамАЗ-740.622-280 | КамАЗ-740.662-300 |
ЯМЗ-5361
Транспортная скорость
60 км /ч
17
WWW.AVTOCRANE.RU
KC-55713- (-)K-3
Автомобильные краны «Клинцы» грузоподъемностью 25 тонн
АВТОКРАНЫ
«КЛИНЦЫ»
серии KC-55713-(-)К-3 с дли-
ной стрелы 28,0 метров явля-
*
в зависимости
от шасси
ются самыми популярными
автокранами грузоподъемно-
стью 25 тонн данной марки
и занимают большую часть
объема производства завода.
СТРЕЛА гексагонального
профиля, состоящая из
4
секций и изготовленная из
высокопрочной стали имеет
высокие прочностные ха-
рактеристики и обладает не
большой массой, благодаря
чему достигаются отличные
грузовысотные характери-
стики.
ОПОРНЫЙ КОНТУР
(4,9 х 5,8 м), гусек длиной 9,0
метров, надежные шасси
КАМАЗ и УРАЛ (6х4) и (6х6),
возможность работы в стес-
ненных условиях — все это
делает серию KC-55713-(-)
К-3 функциональной и высо-
коэффективной.
KC-55713-1К-3
МОДЕЛЬ
KC-55713-1К-3
KC-55713-3К-3
KC-55713-5К-3
KC-55713-6К-3
Шасси
КАМАЗ-65115
Урал-5557
КАМАЗ-43118
МАЗ-6312В3
Колесная формула
6х4
6х6
6х6
6х4
Общая длина, мм
11800
11500
11800
11800
Высота, мм
3830
3985
3980
3960
Ширина, мм
2500
2500
2500
2500
Передний угол свеса
27 °
28 °
39 °
18 °
Задний угол свеса
13°
15 °
19 °
19 °
Нагрузка на первую ось, т
6,0
6,0
6,0
7,1
Нагрузка на заднюю ось
(тележку), т
16,0
16,5
15,0
16,0
Масса крана в
транспортном положении, т
22,0
22,5
21,0
23,1
Габаритные размеры
11800
КС-55713-1К-3
9500
570
2043
3690
1320
2500
2900
2000
18
WWW.OAOKAZ.RU
KC-55713-1К-3 | KC-55713-3К-3 | KC-55713-5К-3 | KC-55713-6К-3
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)К-3
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-5557 (6х6) | КАМАЗ-43118 (6х6) |
СЕРИИ KC-55713-(-)К-3
МАЗ-6312В3 (6х4)
на примере КС-55713-1К-3
Грузоподъемность
25 т
6
8
10
12
14
16
18
20
22
24
26
Грузовой момент
80,0 т*м
40
Длина стрелы
9,5-28,0 м
28,0 м+ 9,0 м
38
Рабочий вылет
3,2-26,0 м
Длина гуська
9,0 м
36
34
Макс. высота подъема крюка:
•
28,0 м основная стрела
28,3 м
32
•
28,0 м основная стрела + 9,0 м гусек
37,1 м
28 м
30
26 м
Скорость подъема / опускания
6,0-40,0 м /сек
28
Скорость вращения
24 м
поворотной платформы
1,4 об/мин
26
Температура эксплуатации... от -40 до +40 °С
22 м
24
20 м
Двигатель
Cummins ISB6.7e4 | ЯМЗ-53622 |
22
КамАЗ-740 | ЯМЗ-5361
18 м
Транспортная скорость
60 км /ч
20
16 м
18
14 м
16
KC-55713-3К-3
12 м
14
9,5 м
12
10
8
6
4
2
Вылет, м
0
2
4
6
8
10
12
14
16
18
20
22
24
26
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55713-(-)К-3
KC-55713-5К-3
5800 мм
19
WWW.AVTOCRANE.RU
KC-55713- (-)(K-4) ОВОИД
Автомобильные краны «Клинцы» грузоподъемностью 25 тонн
АВТОКРАНЫ
«КЛИНЦЫ»
9,7
*
серии KC-55713-(-)(К-4) гру-
4
31,0
зоподъемностью 25 тонн с
длиной стрелы
31,0 метр
*
в зависимости
от шасси
способны поднять груз весом
2,7 т на высоту до 40,4 м.
СТРЕЛА овоидного профиля,
состоящая из 4 секций и из-
готовленная из высокопроч-
ной стали имеет высокую
несущую способность и об-
ладает оптимальной массой,
благодаря чему достигаются
отличные грузовысотные ха-
рактеристики.
ОПОРНЫЙ КОНТУР
(5,45 х 6,1 м), гусек длиной
9,0 метров, надежные шасси
КАМАЗ и УРАЛ (6х4) и (6х6),
возможность работы в стес-
ненных условиях — все это
делает серию KC-55713-(-)
(К-4) функциональной и вы-
сокоэффективной.
СИСТЕМА УПРАВЛЕНИЯ
крановыми операциями
—
электропропорциональная
KC-55713-1К-4
при помощи джойстиков.
МОДЕЛЬ
KC-55713-1К-4
KC-55713-3К-4
KC-55713-5К-4
KC-55713-6К-4
Шасии
КАМАЗ-65115
Урал-5557
КАМАЗ-43118-46
МАЗ-6312В3
Колесная формула
6х4
6х6
6х6
6х4
Общая длина, мм
11960
11660
11960
11960
Высота, мм
3870
4000
4000
4000
Ширина, мм
2500
2500
2500
2500
Передний угол свеса
27°
33 °
39 °
18 °
Задний угол свеса
14 °
17 °
18 °
17 °
Нагрузка на первую ось, т
6,15
6,0
6,5
7,4
Нагрузка на заднюю ось
(тележку), т
14,95
16,25
15,0
16,0
Масса крана в
транспортном положении, т
21,1
22,25
23,4
11960
Габаритные размеры
КС-55713-1К-4
9700
450
2043
3690
1320
2500
5450
20
WWW.OAOKAZ.RU
KC-55713-1К-4 | KC-55713-3К-4 | KC-55713-5К-4 | KC-55713-6К-4
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)(К-4)
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-5557 (6х6) | КАМАЗ-43118 (6х6) |
СЕРИИ KC-55713-(-)(К-4)
МАЗ-6312В3 (6х4)
на примере КС-55713-1К-4
Грузоподъемность
25 т
260°
42
Грузовой момент
85,0 т*м
2.7
Длина стрелы
9,7-31,0 м
2.7
40
Рабочий вылет
3,4-29,0 м
2.7
2.5
0°
38
Длина гуська
9,0 м
2.6
1.8
20°
1.5
36
2.0
1.45
Макс. высота подъема крюка:
1.4
40°
34
•
31,0 м основная стрела
31,8 м
1.6
1.35
•
31,0 м основная стрела + 9,0 м гусек
40,4 м
32
7.0
5.4
8.0
1.25
1.2
1.0
30
Скорость подъема / опускания
6,0-24,0 м /сек
6.0
3.4
28
Скорость вращения
9.5
4.4
поворотной платформы
1,9 об/мин
6.2
1.1
11.0
1.0
26
2.3
0.78
Температура эксплуатации... от -40 до +40 °С
7.2
2.9
12.0
1.0
24
3.6
9.4
15.0
4.6
0.65
Двигатель
Cummins ISB6.7e4 | ЯМЗ-53622 |
22
6.1
1.6
КамАЗ-740 | КамАЗ-740 | ЯМЗ-5361
2.0
16.0
8.4
0.68
20
Транспортная скорость
60 км /ч
3.1
2.5
0.55
20.0
1.4
3.9
18
14.0
7.3
4.9
2.1
1.7
20.0
2.6
0.55
16
3.1
3.9
7.3
1.2
20.0
10.3
4.9
1.4
14
2.1
1.7
0.44
14.0
3.2
2.6
20.0
12
3.9
25.0
5.0
17.0
6.3
10
8.4
21.2
10.3
1.2
0.8
1.4
8
2.0
1.6
13.0
2.6
4.6
3.8
3.0
6
11.0
7.8
6.0
8.0
4
2
,
0
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55713-(-)(К-4)
KC-55713-5К-4
6100 мм
21
WWW.AVTOCRANE.RU
KC-55713- (-)В-4 ОВОИД
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 25 тонн
*
9,7
4
КРАНЫ «ГАЛИЧАНИН» се-
31,0
рии KC-55713-(-)В-4 с длиной
в зависимости
стрелы 31,0 метр и опорным
от шасси
контуром 5,45 х 6,1 м, способ-
ны поднять груз 2,7 тонны на
высоту до 40,4 метров.
СТРЕЛА овоидного профиля,
состоящая из 4 секций и из-
готовленная из высокопроч-
ной стали имеет высокие
прочностные характеристики
и обладает меньшей массой,
благодаря чему достигаются
отличные грузовысотные ха-
рактеристики.
Дополнительная
комплек-
тация гуськом 9,0 метров с
изменяемым углом наклона,
маслоохладителем, проти-
вовесами, надежные шасси
КАМАЗ, УРАЛ и МАЗ с колес-
ными формулами 6х4 и 6х6,
возможность работы в стес-
ненных условиях — все это
KC-55713-1В-4
делает серию KC-55713-(-)
В-4 функциональной и высо-
коэффективной.
МОДЕЛЬ
KC-55713-1В-4
KC-55713-3В-4
KC-55713-4В-4
KC-55713-5В-4
KC-55713-6В-4
Шасси
КАМАЗ-65115
УРАЛ-4320
КАМАЗ-65111
КАМАЗ-43118
МАЗ-6312
Колесная формула
6х4
6х6
6х6,2
6х6
6х4
Общая длина, мм
11980
11980
11980
11980
11980
Высота, мм
3780
3850
3900
3970
3900
Ширина, мм
2550
2550
2550
2500
2550
Передний угол свеса
27 °
34 °
32 °
35°
22 °
Задний угол свеса
12 °
14 °
14 °
15 °
14 °
Нагрузка на первую ось, т
5,9
6,0
6,2
5,8
7,5
Нагрузка на заднюю ось
(тележку), т
15,75
16,5
16,0
16,7
16,0
Масса крана в
минимальной комплектации*, т
21,65
22,5
22,2
22,5
23,5
Габаритные размеры
КС-55713-1В-4
*без гуська,
без дополнительных противовесов
22
WWW.GAKZ.RU
KC-55713-1В-4 | KC-55713-3В-4 | KC-55713-4В-4 | KC-55713-5В-4 | KC-55713-6В-4
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-) В-4
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-5557 (6х6) | КАМАЗ-65111 (6х6) |
СЕРИИ KC-55713-(-) В-4
КАМАЗ-43118 (6х6) | МАЗ-6312 (6х4)
на примере КС-55713-1В-4
260°
42
Грузоподъемность
25 т
2.7
2.7
40
Грузовой момент
85,0 т*м
2.7
2.5
0°
Длина стрелы
9,7-31,0 м
2.6
38
1.8
20°
Рабочий вылет
2,5-37,0 м
1.5
2.0
36
1.45
Длина гуська
9,0 м
1.4
40°
34
1.35
1.6
7.0
32
Макс. высота подъема крюка:
5.4
1.25
8.0
1.2
1.0
30
•
31,0 м основная стрела
31,8 м
6.0
3.4
28
•
31,0 м основная стрела + 9,0 м гусек
40,4 м
9.5
4.4
6.2
1.1
11.0
1.0
26
2.3
0.78
Скорость подъема / опускания
6,2-26,4 м /сек
7.2
2.9
12.0
1.0
24
9.4
3.6
Скорость вращения
0.65
15.0
4.6
22
6.1
1.6
поворотной платформы
до 1,4 об/мин
16.0
8.4
2.0
0.68
20
Температура эксплуатации... от -40 до +40 °С
3.1
2.5
0.55
20.0
3.9
1.4
18
14.0
7.3
4.9
2.1
1.7
20.0
2.6
0.55
Двигатель
Cummins ISB6.7e4 |
16
3.1
3.9
КамАЗ-740.662-300, ЯМЗ-53622
7.3
4.9
1.2
14
20.0
10.3
1.4
1.7
0.44
2.1
Транспортная скорость
60 км /ч
2.6
14.0
3.2
12
20.0
3.9
25.0
5.0
17.0
6.3
10
8.4
21.2
0.8
10.3
1.4
1.2
8
2.0
1.6
13.0
2.6
4.6
3.8
3.0
6
11.0
7.8
6.0
8.0
4
2
,
0
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55713-(-)В-4
2270
6100
KC-55713-5В-4
23
WWW.AVTOCRANE.RU
KC-55713- (-)K-4В ОВОИД
Автомобильные краны «Клинцы» грузоподъемностью 25 тонн
АВТОКРАНЫ
«КЛИНЦЫ»
*
10,1
серии KC-55713-(-)К-4В гру-
4
зоподъемностью 25 тонн с
32,5
длиной овоидной стрелы
32,5 метра являются самыми
современными машинами в
своем классе.
СТРЕЛА овоидного профиля,
состоящая из 4 секций и из-
готовленная из высокопроч-
ной стали имеет высокую
несущую способность и об-
ладает оптимальной массой,
благодаря чему достигаются
отличные грузовысотные ха-
рактеристики.
ОПОРНЫЙ КОНТУР
(5,45 х 6,1 м), гусек длиной
9,0 метров, надежные шасси
КАМАЗ, УРАЛ, с колесны-
ми формулами (6х4) и (6х6),
возможность работы в стес-
ненных условиях — все это
делает серию KC-55713-(-)
К-4В функциональной и вы-
сокоэффективной.
СИСТЕМА УПРАВЛЕНИЯ
крановыми операциями
—
электропропорциональная
при помощи джойстиков или
классическая.
МОДЕЛЬ
KC-55713-1К-4В
KC-55713-3К-4В
KC-55713-4К-4В
KC-55713-5К-4В
KC-55713-6К-4В
Шасси
КАМАЗ-65115
Урал-5557
КАМАЗ 65111
КамАЗ-43118
МАЗ-6312В3
Колесная формула
6х4
6х6
6х6.2
6х6
6х4
Общая длина, мм
12000
12000
12000
12000
12000
Высота, мм
3870
3660
3950
3850
3870
Ширина, мм
2500
2500
2500
2500
2500
Передний угол свеса
27 °
33 °
34 °
39 °
18 °
Задний угол свеса
14 °
18 °
13 °
18 °
17 °
Нагрузка на первую ось, т
6,15
6,5
6,6
6,5
7,4
Нагрузка на заднюю ось
(тележку), т
14,95
16,0
16,0
15,0
16,0
Масса крана в
транспортном положении, т
21,1
22,5
22,6
23,4
Габаритные размеры
12000
КС-55713-1К-4В
10100
2043
3690
1320
2500
24
WWW.OAOKAZ.RU
KC-55713-1К-4В | KC-55713-3К-4В | KC-55713-5К-4В | KC-55713-6К-4В | KC-55713-12К-4В
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
СЕРИИ KC-55713-(-)К-4В
на примере КС-55713-1К-4В
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55713-(-)К-4В
ОПОРНЫЙ КОНТУР
ШАССИ КАМАЗ-65115 (6х4) | УРАЛ-5557 (6х6) | КАМАЗ-43118 (6х6) |
СЕРИИ KC-55713-(-)К-4В
МАЗ-6312В3 (6х4)
Грузоподъемность
25 т
Грузовой момент
85,0 т*м
Длина стрелы
10,1-32,5 м
Рабочий вылет
2,5-30,0 м
Длина гуська
9,0 м
Макс. высота подъема крюка:
•
32,5 м основная стрела
33,1 м
•
32,5 м основная стрела + 9,0 м гусек
41,5 м
Скорость подъема / опускания
6,0-24,0 м /сек
Скорость вращения
поворотной платформы
0,96-1,9 об/мин
Температура эксплуатации... от -40 до +40 °С
ДвигательCummins ISB6.7e4 | ЯМЗ-53622 | КамАЗ-740 | КамАЗ-740
| ЯМЗ-5361 | Cummins ISLe 340
6100 мм
Транспортная скорость
60 км /ч
25
WWW.AVTOCRANE.RU
KC-55731- (-) ОВОИД
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 25 тонн
360°
5
КРАНЫ
«ГАЛИЧАНИН»
серии KC-55731-(-)
гру-
* в зависимости
зоподъемностью
25 тонн
от шасси
смонтированы на базе авто-
мобилей КАМАЗ-6540 (8х4)
и КАМАЗ-65222 (6х6). Авто-
краны созданы для работы в
условиях современного горо-
да и обладают уникальными
характеристиками
манев-
ренности, особыми грузовы-
сотными характеристиками
и самой длинной стрелой в
своем классе.
ОВОИДНАЯ СТРЕЛА дли-
ной 40,0 м, удлинитель стре-
лы, одиночный блок, масло-
охладитель,
кондиционер,
уникальная система управ-
ления крановыми операция-
ми LUDV, Х-образная опор-
ная рама — все эти и многие
другие инновации призваны
обеспечить
высочайшие
технические показатели на
уровне мировых стандар-
тов краностроения, высокий
KC-55731-1
уровень надежности работы,
удобство их эксплуатациии и
транспортировки.
МОДЕЛЬ
KC-55731-1
KC-55731-4
Шасси
КАМАЗ-6540
КАМАЗ-65222
Колесная формула
8х4
6х6
Общая длина, мм
12000
12000
Высота, мм
3900
4000
Ширина, мм
2550
2550
Передний угол свеса
27°
37 °
Задний угол свеса
14 °
18 °
Нагрузка на первую ось, т
5,8
7,70
Нагрузка на вторую ось, т
5,8
-
Нагрузка на заднюю ось
(тележку), т
17,6
23,0
Масса крана в
минимальной комплектации*, т
29,2
30,7
Габаритные размеры
КС-55731-1
*без гуська,
26
без дополнительных противовесов
WWW.GAKZ.RU
содержание .. 1 2 ..
///////////////////////////////////////
