Токарно-винторезный станок Stalex модель: WM660, C6266A, CQ6280. Инструкция - часть 4
№ № детали
Наименование
Спецификация
К-во
29
CQ6280-01-60-3
Сварная деталь (CQ6280, 1500 мм)
1
30
GB878-86
Обработанный цилиндрический штифт
M12х50
1
31
C6266A-01-01
Станина (2000 мм)
1
31
C6266A-01-01-1
Станина (3000 мм)
1
31
C6266A-01-01-3
Станина (1500 мм)
1
32
GB/T70.2-2000
Винт
M6х10
10
33
RUN6246-106010-4
Масляная пробка
1
RUN6246-106010-8
Пластина
1
34
C6266A-01-33
Соединительная пластина
1
35
GB70-85
Винт
M4х10
2
36
С6266А-01-34
Торцевая крышка
1
37
RUN6246-106007
Колпачковая гайка
1
38
C6266A-01-37
Стопор соединительной пластины
2
39
GB118-86
Конический штифт
8х70
2
40
GB70-85
Винт
М10х80
2
41
GB894.1-86
Стопорное кольцо для вала
20
1
42
GB70-85
Винт
M16x55
12
43
C6266A-01-57
Опора рычага
1
44
C6266A-01-56
Соединительный стержень
1
45
GB6170-86
Шестигранная гайка типа 1
M8
1
46
GB1096-79
Шпонка
C6x36
1
47
C6266A-01-65
Стопорный штифт
1
48
C6266A-01-44
Рейка
1
49
GB879-86
Упругий цилиндрический штифт
8х40
12
50
GB70-85
Установочный винт
M8х30
17
51
C6266A-01-45
Рейка (2000 мм)
4
51
С6266А-01-45
Рейка (3000 мм)
6
51
С6266А-01-45
Рейка (1500 мм)
3
C6266A-01-77
Рейка
1
52
C6266A-01-30
Ходовой винт (2000 мм, метрический)
1
52
C6266A-01-30-1
Ходовой винт (3000 мм, метрический)
1
52
C6266A-01-30-3
Ходовой винт (1500 мм, метрический)
1
52
C6266A-01-30Y
Ходовой винт (2000 мм, дюймовый)
1
52
C6266A-01-30-1Y
Ходовой винт (3000 мм, дюймовый)
1
52
C6266A-01-30-3Y
Ходовой винт (1500 мм, дюймовый)
1
53
C6266A-01-31
Стержень подачи (2000 мм)
1
53
C6266A-01-31-1
Стержень подачи (3000 мм)
1
53
C6266A-01-31-3
Стержень подачи (1500 мм)
1
55
C6266A-01-29-8
Щиток для защиты от стружки
1
55
C6266A-01-29-9
Щиток для защиты от стружки (1500 мм)
2
90
№
№ детали
Наименование
Спецификация
К-во
55
C6266A-01-29-10
Щиток для защиты от стружки (2000 мм)
2
55
C6266A-01-29-11
Щиток для защиты от стружки (3000 мм)
3
56
C6266A-01-35
Втулка рукоятки управления
1
57
C6266A-01-36
Втулка ходового винта подачи
1
58
GB301-84
Упорный шариковый подшипник
51204
2
59
SF-1
Маслоудерживающий подшипник
2020
1
63
GB879-86
Упругий цилиндрический штифт
5х24
1
64
C6266A-01-58
Рукоятка управления
1
65
Z16-1
Шарик рукоятки
M12х40
1
66
C6266A-01-59
Штифт
1
67
Шарнирная опора
M8, правое вращение
1
68
C6266A-01-54
Блок управления
1
70
C6266A-01-32
Рукоятка управления (2000 мм)
1
70
C6266A-01-32-1
Рукоятка управления (3000 мм)
1
70
C6266A-01-32-3
Рукоятка управления (1500 мм)
1
82
Клиновой ремень (тип В) (C6266A, 50 Гц)
B93"
4
82
Клиновой ремень (тип В) (C6266A, 60 Гц)
B92"
4
82
Клиновой ремень (тип B) (CQ6280, 50 Гц)
B99"
4
82
Клиновой ремень (тип B) (CQ6280, 60 Гц)
B98”
4
89
GB70-85
Винт
M5х10
2
84
GB6170-86
Шестигранная гайка типа 1
M4
2
85
RUN6246-106091
Кронштейн микровыключателя
1
86
GB818-85
Винт
M4х20
2
87
C6266A-01S-40
Боковая крышка
1
88
RUN6246-106014
Опора концевого выключателя
1
89
GB70-85
Винт
M6х16
12
90
C6266A-01S-03-2
Опора (2000 мм)
1
90
C6266A-01S-03-1
Опора (3000 мм)
1
90
C6266A-01S-03-3
Опора (1500 мм)
1
91
C6266A-01S-41
Задняя крышка
1
92
C6266A-01S-42
Задняя крышка
1
93
C6266A-01-69
Крышка масляного бака
1
94
GB822-85
Винт
M4х10
4
95
GB3452.1-82
Резиновое кольцо
50х1,8
1
96
RUN460-104068
Масленка
1
97
C6266A-01-68
Маслобак
1
98
RUN6246-106051
Сетчатый фильтр
2
99
GB6170-86
Шестигранная гайка типа 1
M8
4
100
GB70-85
Винт
M8х30
2
101
C6251A-01-17-5
Опора насоса подачи СОЖ
1
91
№
№ детали
Наименование
Спецификация
К-во
102
GB70-85
Винт
M6х12
4
103
C6266A-01S-43
Крышка проема насоса (2000 мм)
2
103
C6266A-01S-43
Крышка проема насоса (3000 мм)
2
103
C6266A-01S-43
Крышка проема насоса (1500 мм)
1
104
GB97.1-85
Плоская шайба
6
2
105
GB70-85
Винт
M6x25
2
106
C6266A-01-70
Табличка (C6266A)
1
106
CQ6280-01-70
Табличка (CQ6280)
1
107
GB818-85
Винт
М3х6
4
108
RUN6246-106069
Прокладка
8
109
GB6173-86
Тонкая гайка
M24х2
8
110
RUN6246-106029
Установочный винт
8
111
GB70-85
Винт
M8x55
1
112
GB93-87
Пружинная шайба
8
1
113
RUN6141-106049a
Шайба шкива
1
114
GB80-85
Винт
M8x20
1
115
C6266A-01-O8
Шкив двигателя (50 Гц)
1
115
C6266A-01-08-1
Шкив двигателя (60 Гц)
1
116
RUN6246-106047
Тормозная лента
1
117
GB1096C-79
Шпонка
1
118
Двигатель
10x70
1
119
GB93-87
Пружинная шайба
4
120
GB5782-86
Болт
10
4
121
RUN6246-106046
Регулировочный винт
M10х35
2
122
GB70-85
Винт
1
123
GB70-85
Винт
M6x12
1
124
RUN6246-106039
Вставной штифт
M5х10
1
125
GB80-85
Винт
1
126
GB70-85
Винт
3
127
RUN6246-106097
Прокладка
M6x8
3
128
RUN6246-106041
Кронштейн двигателя
M10х40
1
129
GB79-85
Винт
4
130
GB6I70-86
Шестигранная гайка типа 1
Ml0х25
4
131
RUN6246-106042A
Кронштейн
M10
4
132
RUN6246-106036
Опора
4
133
RUN6246-106037
Эксцентрик
1
134
GB879-86
Упругий цилиндрический штифт
5x40
1
135
RUN6246-106040
Упругий цилиндрический штифт
1
136
С6266А-01-39-2
Педаль тормоза (2000 мм)
2
136
C6266A-01-39-1
Педаль тормоза (3000 мм)
2
92
№
№ детали
Наименование
Спецификация
К-во
136
C6266A-01-39-3
Педаль тормоза (1500 мм)
2
137
GB70-85
Винт
M8х20
8
138
GB70-85
Винт
M6 X 16
16
139
GB97.1-85
Плоская шайба
D10
4
140
GB6170-86
Шестигранная гайка типа 1
M10
2
141
Q81-3
Пружина
3х16х115
1
142
RUN6246-106050
Неподвижный штифт
1
143
RUN6246-106034
Опора двигателя
1
144
RUN6246-106044
Стержень
1
145
GB93-87
Пружинная шайба
16
2
146
GB6170-86
Шестигранная гайка типа 1
M16
6
147
RUN6246-106079
Шайба
4
148
C6266A-01-38-2
Ось тормоза (2000 мм)
1
148
C6266A-01-38-1
Ось тормоза (3000 мм)
1
148
C6266A-01-38-3
Ось тормоза (1500 мм)
1
93

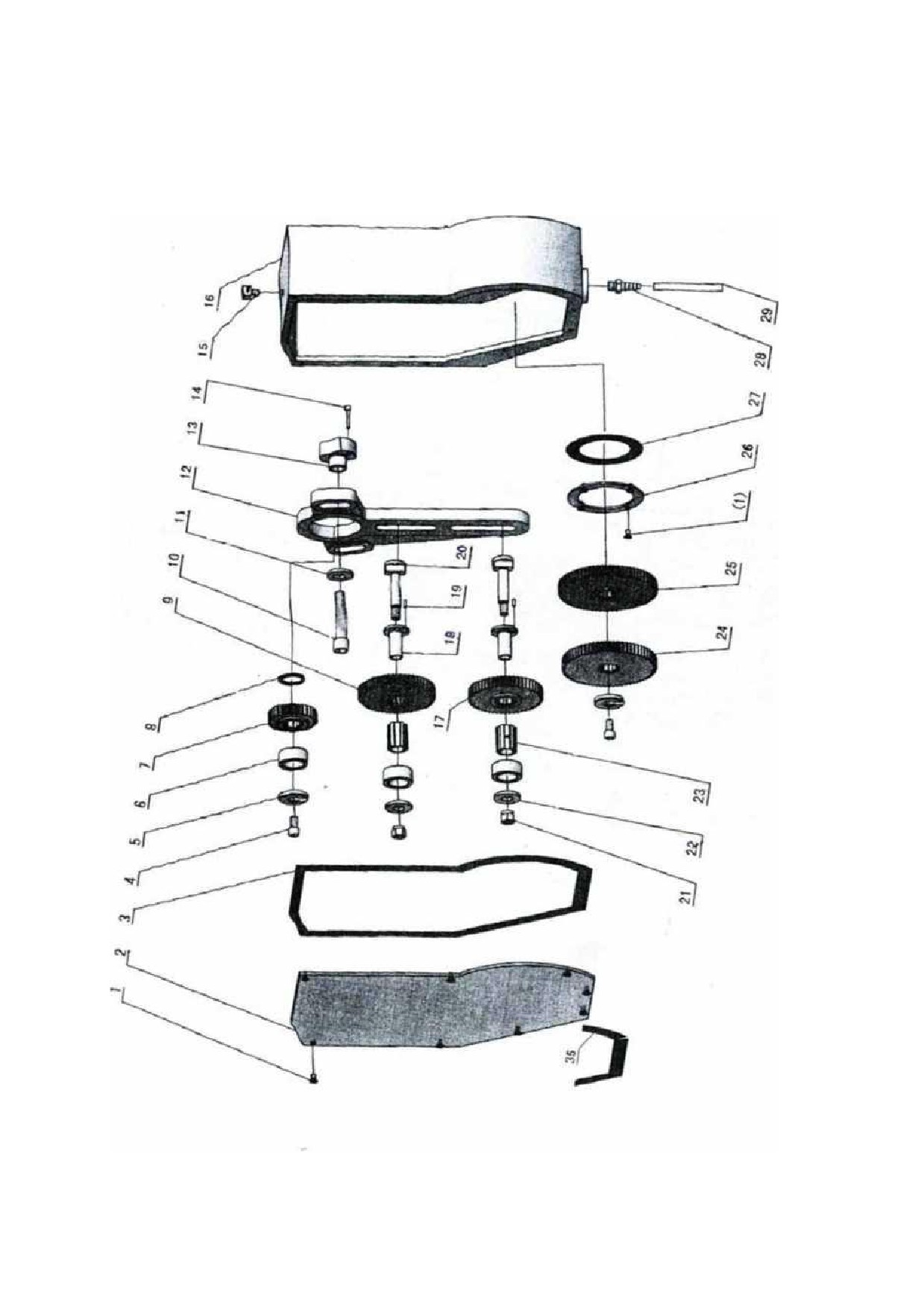

Редуктор (С6266А, метрический)
94

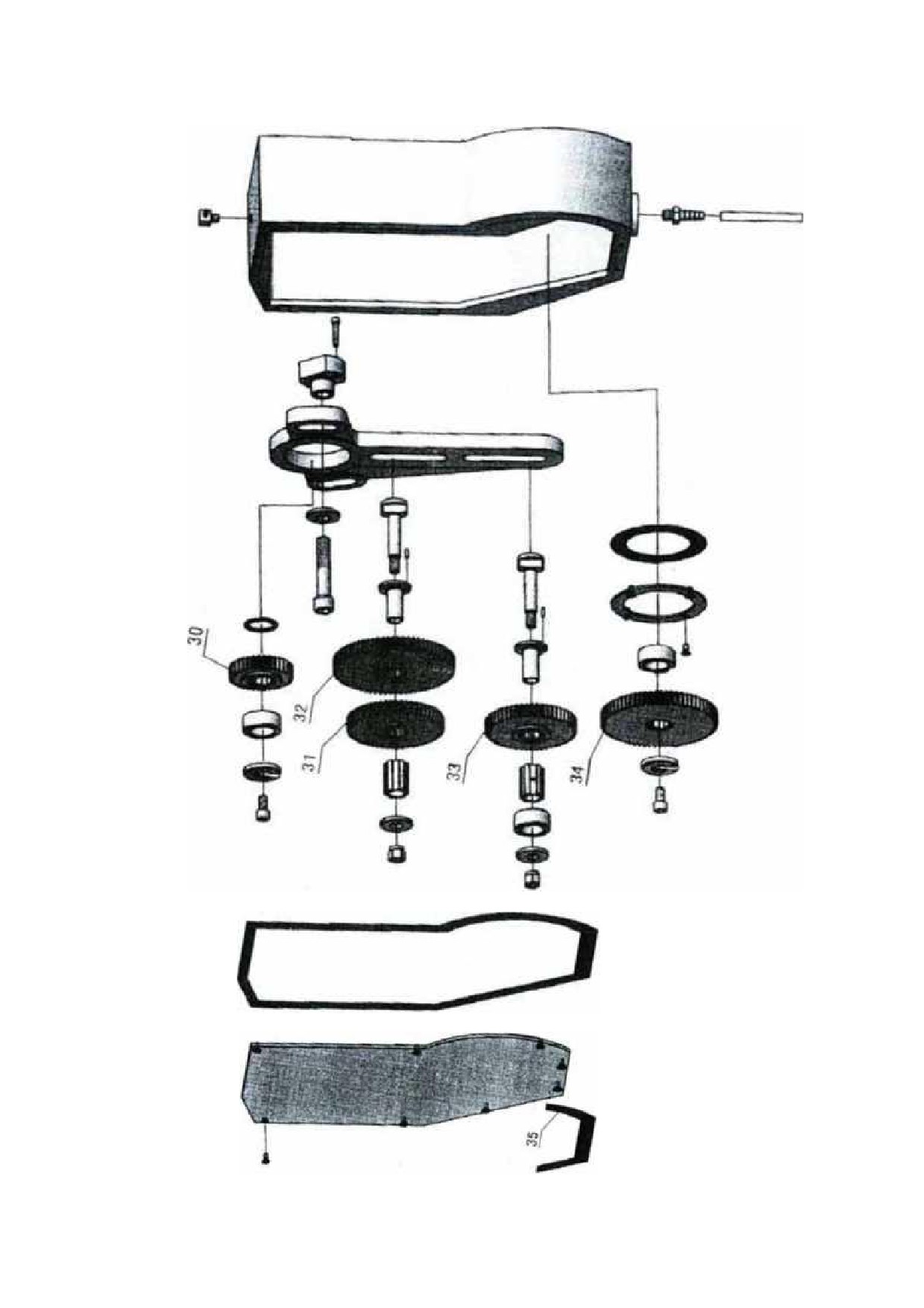

Редуктор (С6266А, дюймовый)
95
№
№ детали
Наименование
Спецификация
К-во
1
GB818-85
Винт
M6х12
12
2
С6266А-20-13
Крышка корпуса
1
3
С6266А-20-14
Прокладка
1
4
GB70-85
Винт
M10х20
2
5
C6266A-20-12
Шайба с прорезью
2
6
C6266A-20-08
Шайба
3
7
C6266A-20-03
Редуктор (метрический)
Z=36
1
8
C6266A-20-22
Шайба
1
9
C6266A-20-04
Редуктор (метрический)
Z=57
1
10
GB70-85
Винт
MI6х80
2
11
C6266A-20-21
Шайба
2
12
C6266A-20-02
Кронштейн редуктора
1
13
C6266A-20-20
Неподвижная втулка
2
14
GB70-85
Винт
M6х30
2
15
C6266A-20-18
Масляный штуцер
1
16
C6266A-20-0I
Корпус редуктора
1
17
C6266A-20-10
Редуктор (метрический)
Z=54
1
18
C6266A-20-09
Втулка
2
19
GB119-86
Цилиндрический штифт
4x12
2
20
C6266A-20-06
Вал
2
21
GB6182A-86
Контргайка с вставкой
M12
2
22
C6266A-20-05
Шайба
2
23
C6266A-20-07
Шлицевой корпус
2
24
C6266A-20-11
Редуктор (метрический)
Z=69
1
25
C6266A-20-15
Редуктор (метрический)
Z=72
1
26
C6266A-20-17
Нажимное кольцо
1
27
C6266A-20-16
Прокладка
1
28
C6266A-20-19
Масляный штуцер
1
29
Труба
Ø10,5хδ1х1100
1
30
C6266A-20-25Y Редуктор (дюймовый)
Z=39
1
31
C6266A-20-27Y Редуктор (дюймовый)
Z=58
1
32
C6266A-20-26Y Редуктор (дюймовый)
Z=76
1
33
C6266A-20-04
Редуктор (дюймовый)
Z=57
1
34
C6266A-20-28Y
Редуктор (дюймовый)
Z=63
1
35
C6266A-20-32
Балансир
1
96

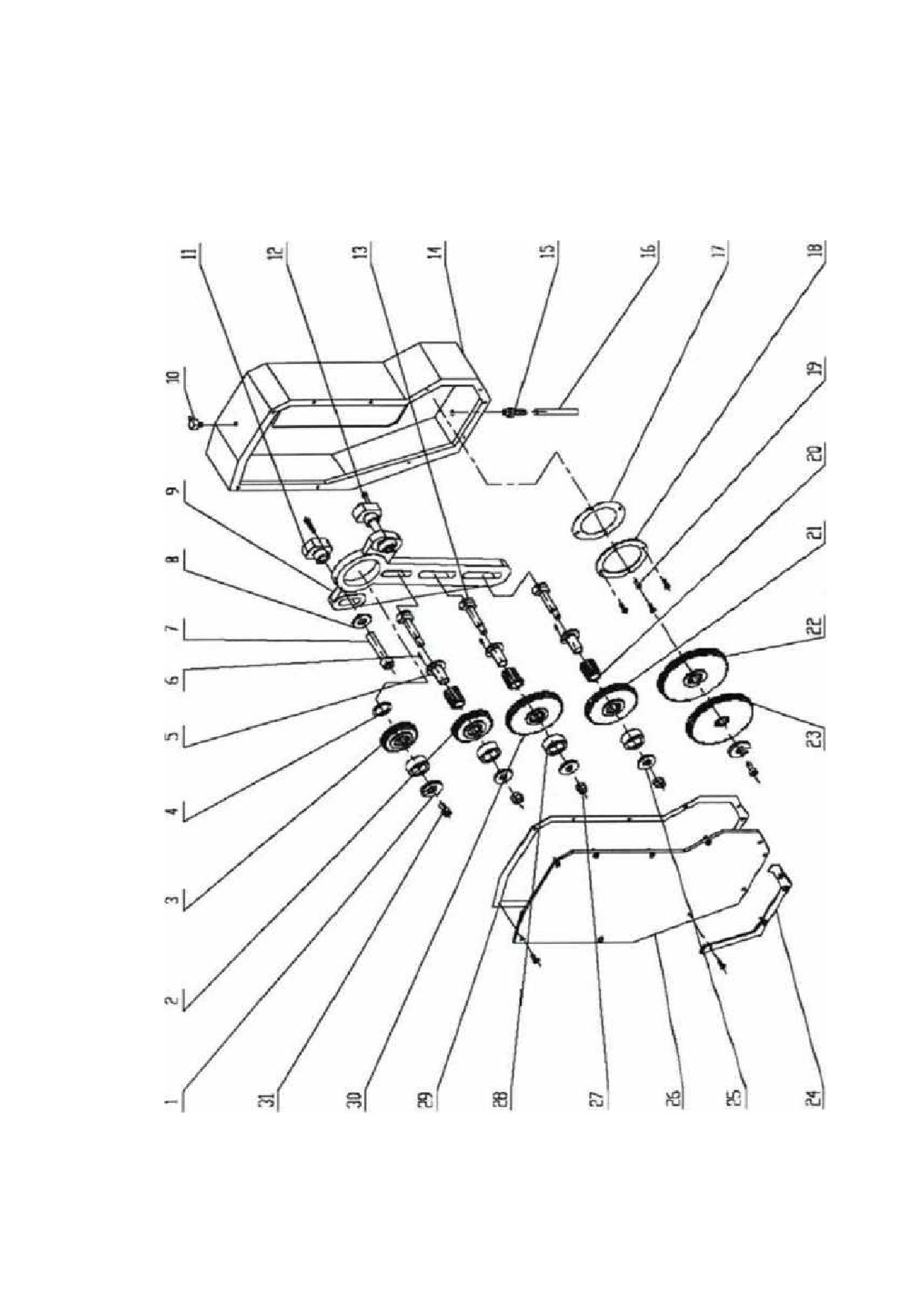

Редуктор (CQ6280, метрический)
97

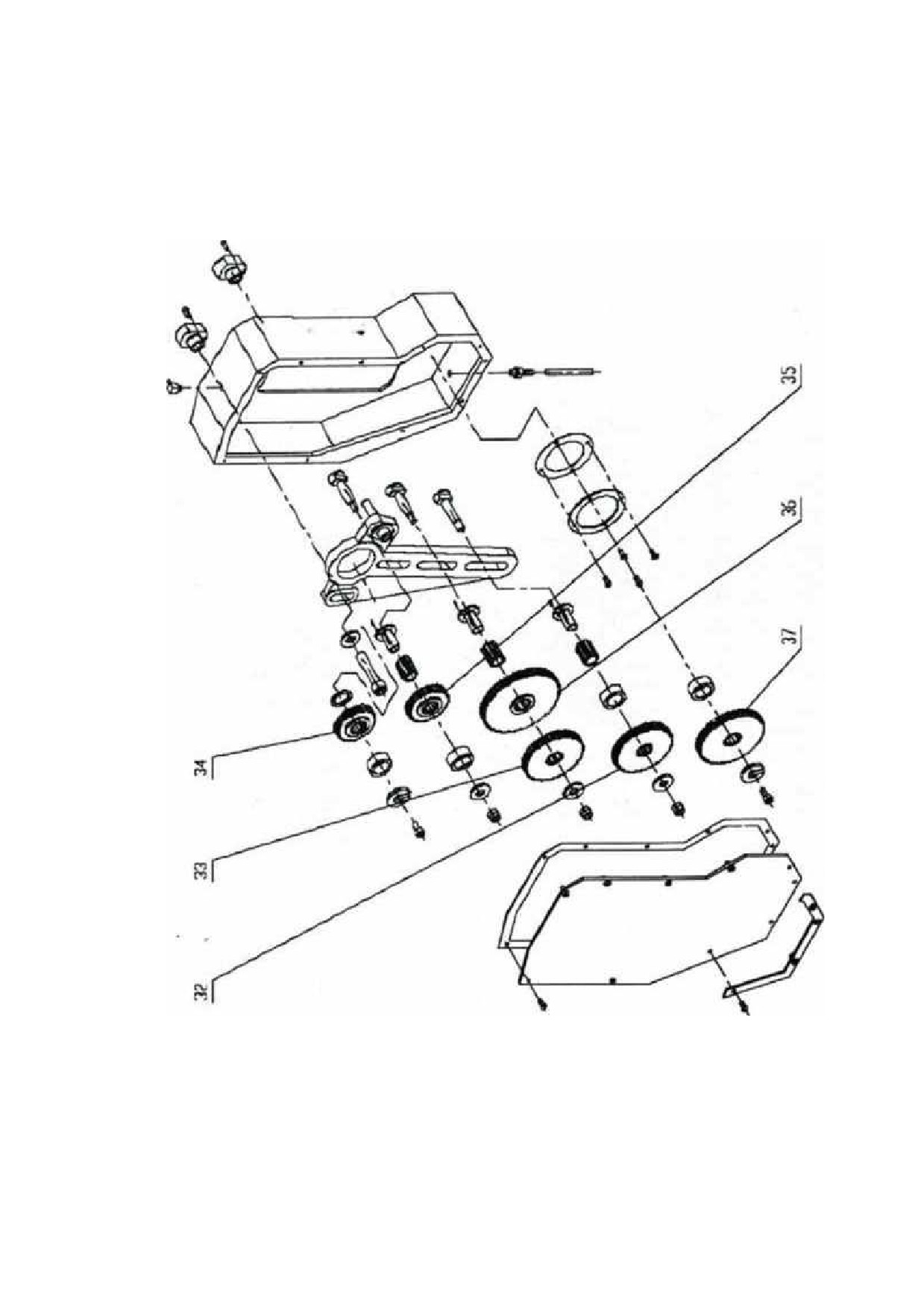

Редуктор (CQ6280, дюймовый)
98
№
№ детали
Наименование
Спецификация
Кол-во
1
C6266A-20-12
Шайба с прорезью
2
2
CQ6280-20-06
Редуктор (метрический)
Z=40
1
3
C6266A-20-03
Редуктор (метрический)
Z=36
1
4
C6266A-20-22
Шайба
1
5
C6266A-20-09
Втулка
3
6
GB119-86
Цилиндрический штифт
4x12
3
7
GB70-85
Винт
M16x80
2
8
C6266A-20-21
Шайба
2
9
CQ6280-20-02
Кронштейн редуктора
1
10
C6266A-20-18
Масляный штуцер
1
11
C6266A-20-20
Неподвижная втулка
2
12
GB70-85
Винт
M6x30
2
13
C6266A-20-06
Вал
3
14
CQ6280-20-01
Корпус редуктора
1
15
C6266A-20-19
Масляный штуцер
1
16
Труба
Ø10,5х81х1100
1
17
C6266A-20-16
Прокладка
1
18
C6266A-20-17
Нажимное кольцо
1
19
GB818-85
Винт
М6х12
12
20
C6266A-20-07
Шлицевой корпус
3
21
C6266A-20-10
Редуктор (метрический)
Z=54
1
22
C6266A-20-15
Редуктор (метрический)
Z=72
1
23
C6266A-20-11
Редуктор (метрический)
Z=69
1
24
CQ6280-20-03
Пластина
1
25
C6266A-20-05
Шайба
2
26
CQ6280-20-04
Крышка корпуса
1
27
GB6182A-86
Контргайка с вставкой
3
28
C6266A-20-08
Шайба
4
29
CQ6280-20-05
Прокладка
1
30
C6266A-20-04
Редуктор (метрический)
Z=57
1
31
GB70-85
Винт
M10x20
2
32
C6266A-20-04
Редуктор (дюймовый)
Z=57
1
33
C6266A-20-27Y
Редуктор (дюймовый)
Z=58
1
34
C6266A-20-25Y
Редуктор (дюймовый)
Z=39
1
35
CQ6280-20-06
Редуктор (дюймовый)
Z=40
1
36
C6266A-20-26Y
Редуктор (дюймовый)
Z=76
1
37
C6266A-20-28Y
Редуктор (дюймовый)
Z=63
1
99

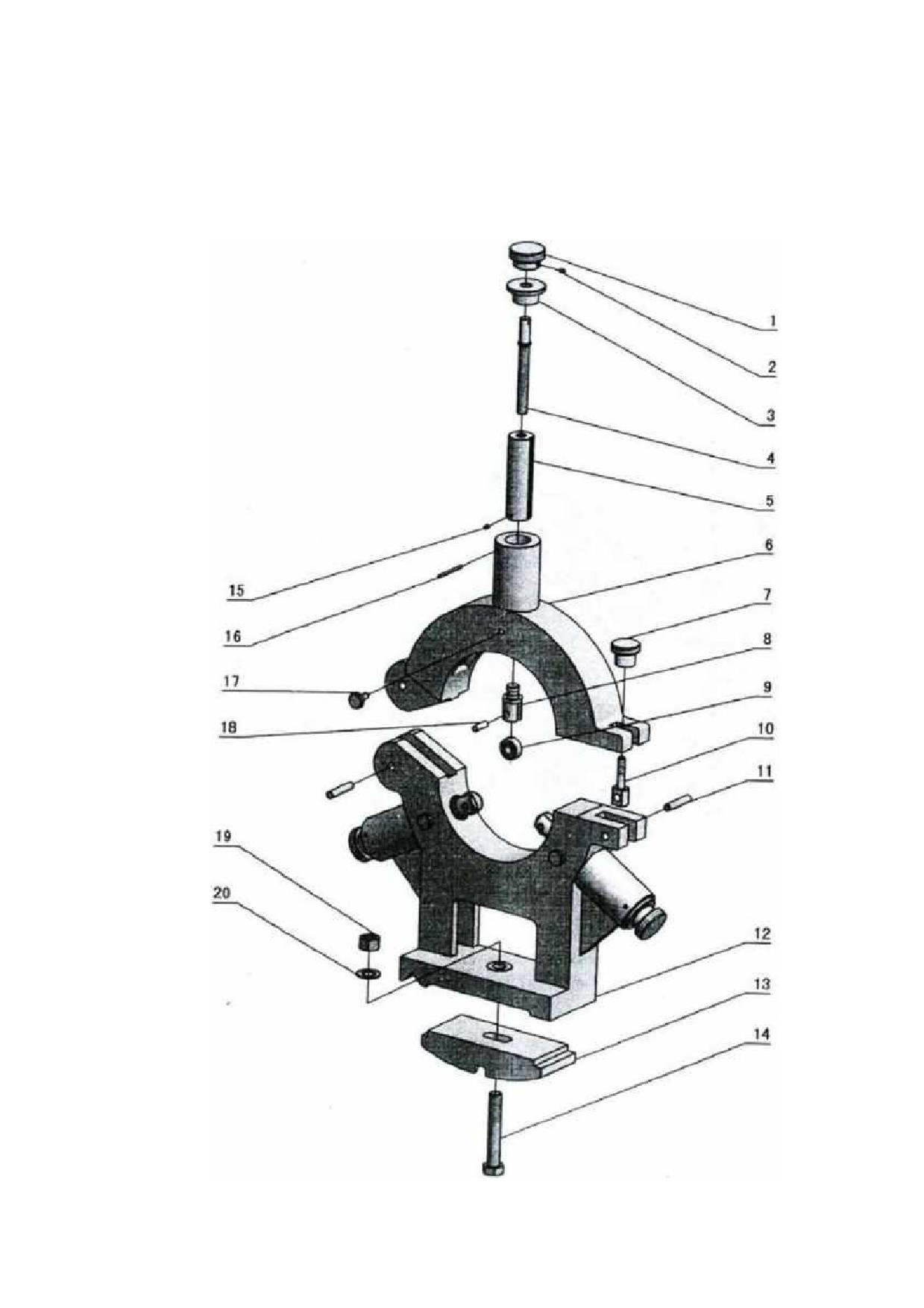

Неподвижный люнет
100
№ № детали
Наименование
Спецификация
Кол-во
1
C6266-10A-04
Рукоятка
3
2
GB/T78
Винт
M6х8
3
3
C6266-10A-05
Корпус
3
4
C6266-10A-03
Болт

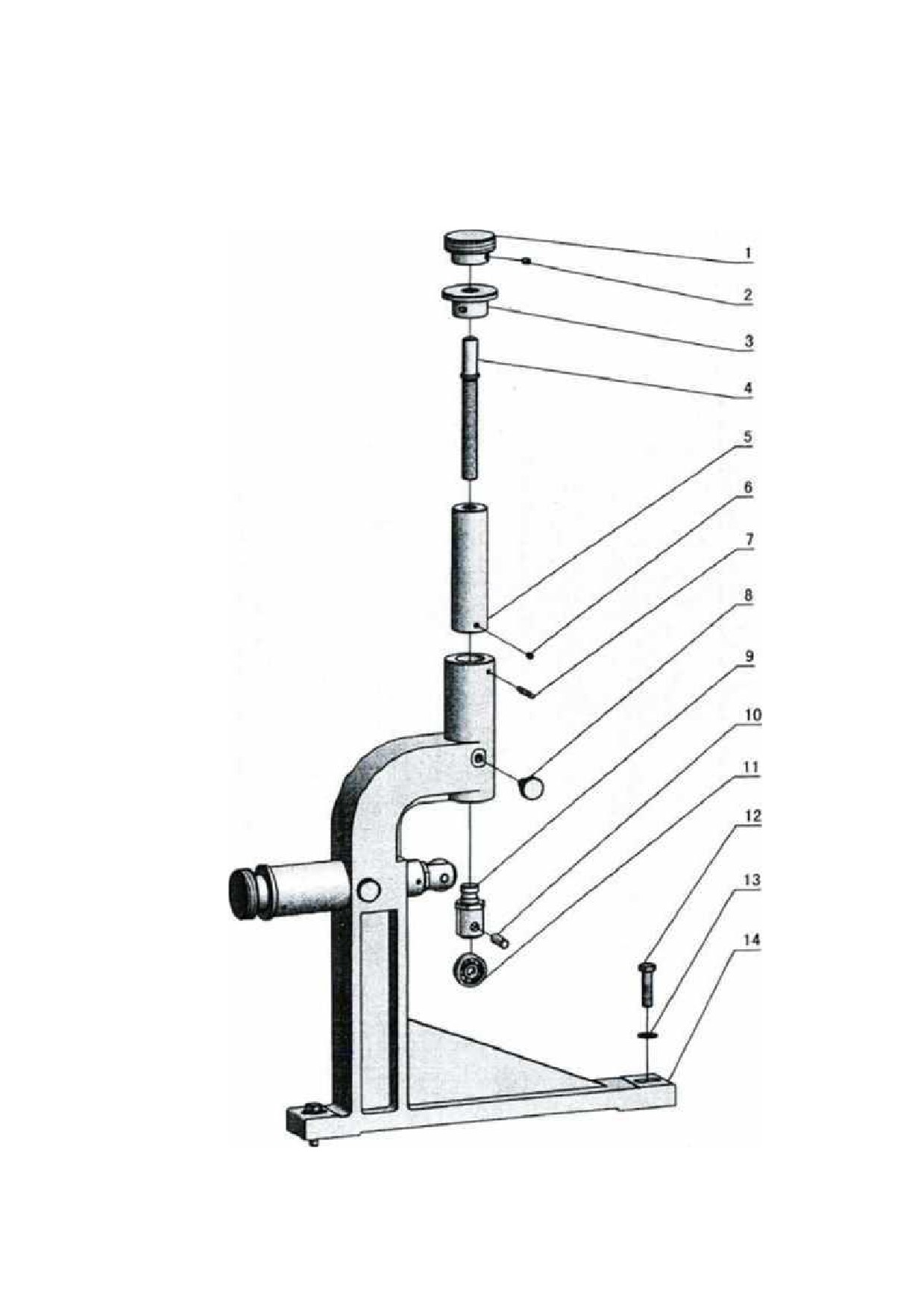

3
5
C6266-10A-02
Пиноль
3
6
C6266-10A-01
Верхний корпус
1
7
C6251A-10-09
Рукоятка
1
8
C6251A-10-02
Нажимная головка
3
9
GB/T276
Подшипник 6300-2RS
10x35х11
3
10
C6251A-10-10
Болт
1
11
GB/T119.2
Цилиндрический штифт
12x60
2
12
C6266-10A-06
Нижний корпус (C6266A)
1
12
CQ6280-10A-06
Нижний корпус (CQ6280)
1
13
C6266-08-17
Тормозная колодка
1
14
GB/T37
Болт
M20120
1
15
GBT77
Винт
M6х8
3
16
GB/T879
Упругий цилиндрический штифт
5x60
3
17
RUN6246-110018
Винт
3
18
C6251A-10-03
Штифт
3
19
GB/T56
Тонкая гайка
M20
1
20
GB/T97.2
Шайба
20
1
101
Подвижный люнет
102
№
№ детали
Наименование
Спецификация Кол-во
1
C6266-10A-04
Рукоятка
2
2
GBT78-1985
Винт
M6х8
2
3
C6266-10B-04
Корпус
2
4
C6266-I0B-03
Болт
2
5
C6266-10B-02
Корпус
2
6
GB/T77-1985
Винт
M6х8
2
7
GB/T879-1986
Упругий цилиндрический штифт
5х40
2
8
RUN6246-110018
Винт
2
9
C6266-10B-05
Нажимная головка
2
10
GB119-86 (тип A)
Цилиндрический штифт
Ø10х20
2
11
GB/T276-1994
Шариковый подшипник 6200-2RS
10x30х9
2
12
GB/T5782-1986
Болт
M10х40
2
13
GB/T97.1-1985
Плоская шайба
10
2
14
C6266-10B-01
Подвижная опора (C6266A)
1
14
CQ6280-10B-01
Подвижная опора (CQ6280)
1

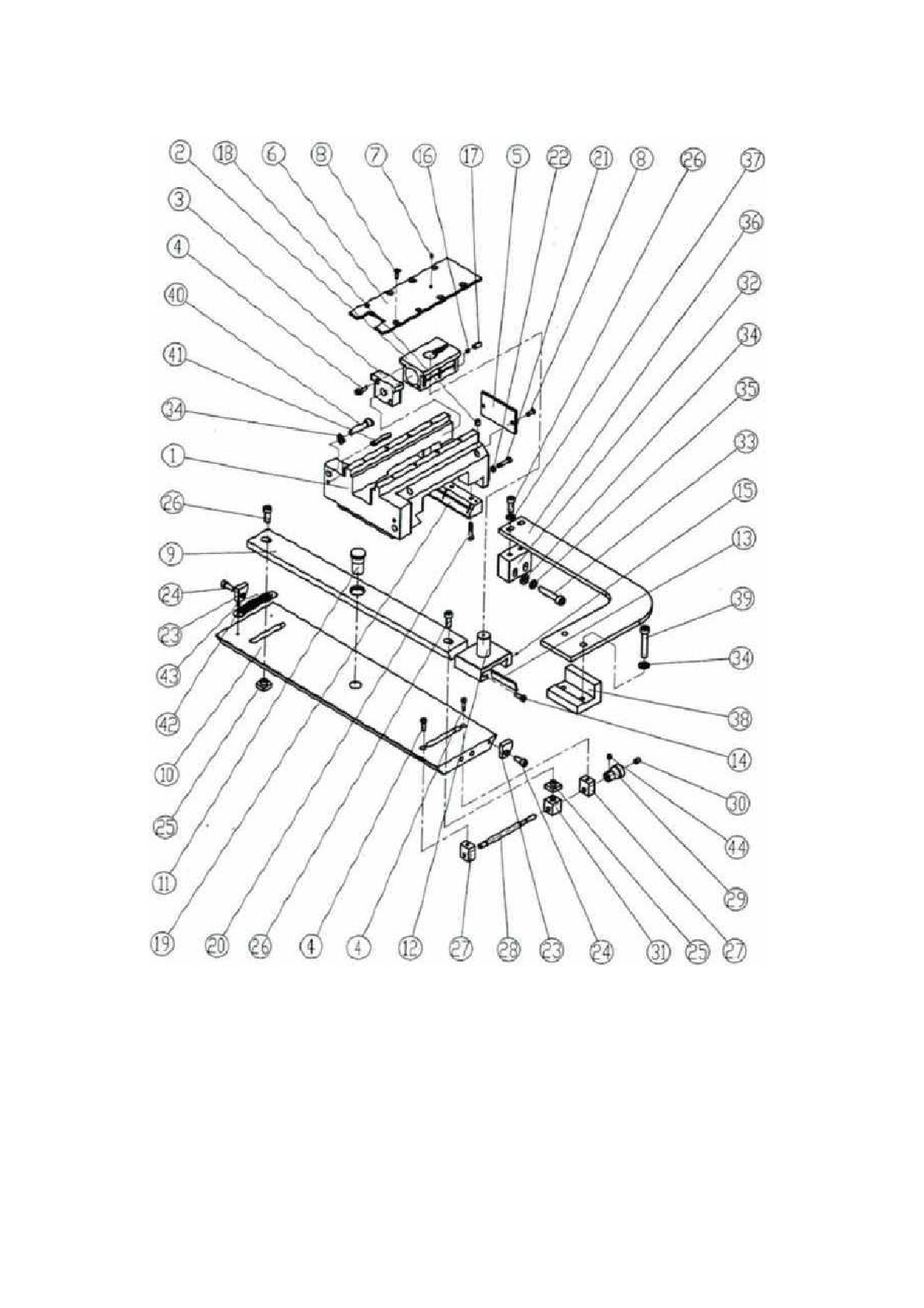

103
Устройство копирования
104
№
№ детали
Наименование
Спецификация
Кол-во
1
C6266A-17-03
Главная опора
1
2
C624I-115014
Подвижный блок
1
3
C6266A-17-01
Концевой блок
1
4
GB70-85
Винт
M6x20
4
5
C6241-115002
Стопор
1
6
C6241-115013
Крышка прижимной пластины (C6266A)
1
6
CQ6280-17-01
Крышка прижимной пластины (CQ6280)
1
7
GB1155-89
Масленка
6
1
8
GB819-85
Потайной винт
M6x16
10
9
C6241-115012
Профилирующая планка
1
10
C6241-115034
Профилирующая опора
1
11
C6241-115016
Ось позиционирования
1
12
C6241-115015
Ось вращения
1
13
C6241-115028
Полоса
1
14
C6241-115029
Нажимной винт
1
15
C6241-115026
Блок
1
16
C624I-115027
Медная шайба
1
17
GB77-85
Установочный винт
M8x16
1
18
GB1155-89
Масленка
8
2
19
C6266A-17-04
Клин
1
20
GB70-85
Винт
M6x30
4
21
GB70-85
Винт
M6x25
4
22
GB6170-86
Гайка
M6
4
23
C6241-115003
Стопор
2
24
GB70-85
Винт
M8x20
2
25
С6241 -115018
Подвижный блок
2
26
GB70-85
Винт
M8x25
4
27
C6241-115025
Регулировочная опора
2
28
C6241-115019
Регулировочный винт
1
29
C6241-115030
Рукоятка
1
30
GB77-85
Винт
M8x10
1
31
C6241-115020
Регулировочная гайка
1
32
C6266A-17-02
Соединительный блок
1
33
GB70-85
Винт
M10x30
2
34
GB97.1-85
Плоская шайба
10
8
35
GB93-87
Пружинная шайба
10
2
36
C6241-115032
Тяга
1
37
GB97.1-85
Плоская шайба
8
2
38
C624I-115033
Нажимной блок
1
39
GB70-85
Винт
M10x60
2
40
GB70-85
Винт
M10х45
2
41
GB879-86
Упругий цилиндрический штифт
8х45
2
42
C6241-115009
Табличка
1
43
GB827-86
Заклепка
2x5
4
44
GB78-85
Винт
M5х6
1

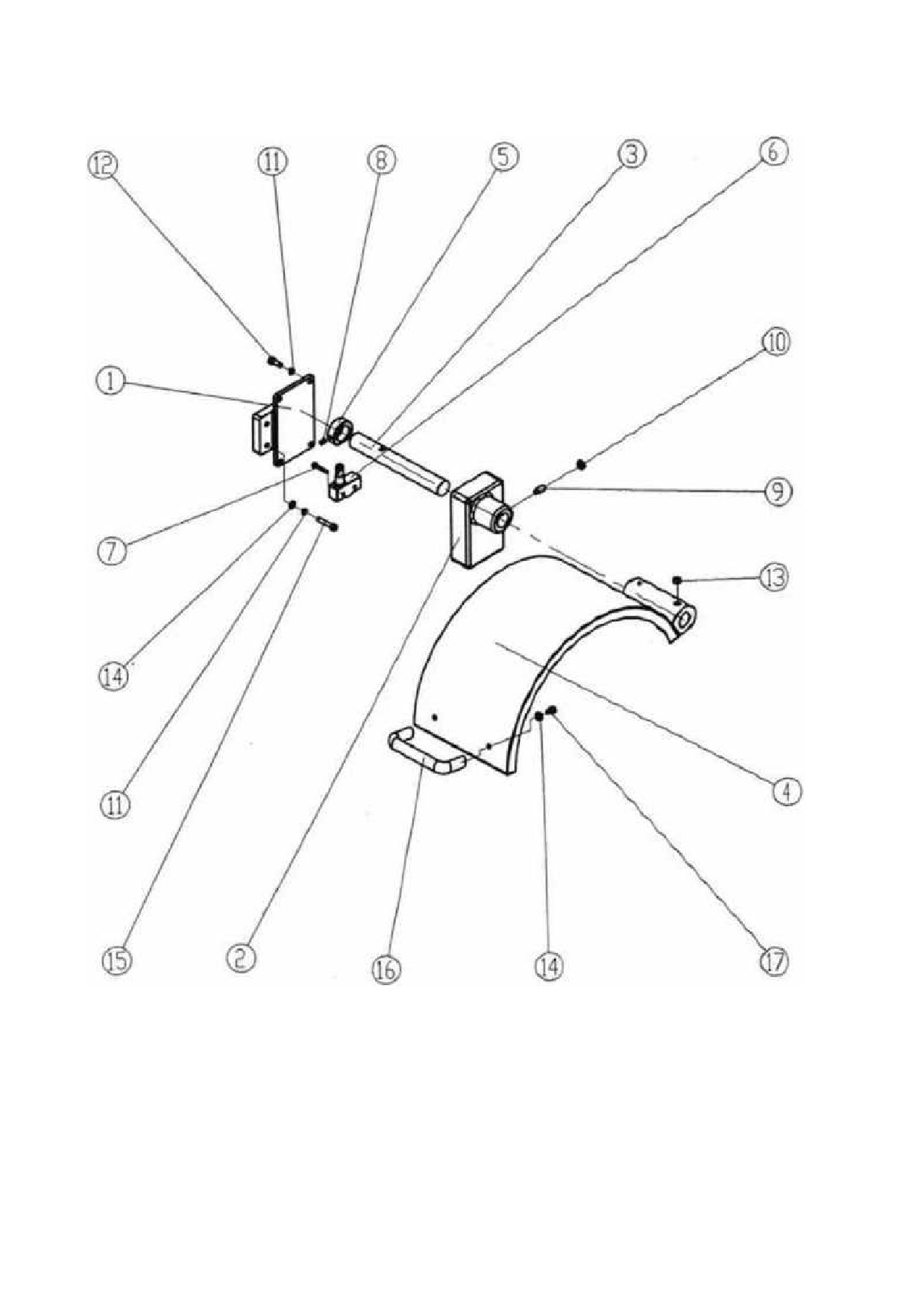

105
Защита патрона
106
№
№ детали
Наименование
Спецификация
К-во
1
RUN6246-F101002F
Опора
1
2
C6266А-16-02
Опора ограждения
1
3
С6251А-16А-02
Вал
1
4
C6266A-16-01
Крышка
1
5
CO632-F06-C5
Втулка
1
6
Микровыключатель
1
7
GB818-85
Винт
M4х25
2
8
GB78-85
Винт
M6х10
1
9
GB79-85
Винт
M8х20
1
10
GB6172-86
Гайка
M8
1
11
GB93-87
Пружинная шайба
6
6
12
GB70-85
Винт
M6х16
4
13
GB80-85
Винт
M8х8
3
14
GB97.1-85
Плоская шайба
6
4
15
GB70-85
Винт
M6х30
2
16
НY8315.4
Рукоятка
A114
1
17
GВ70-85
Винт
M6х10
2
107
108
№ № детали
Наименование
Спецификация
К-во
1
C6266A-19-19-03
Крышка
1
2
C6251A-19-21-09
Зажим
1
3
C6266A-19-19-05
Крышка
1
4
GB97.1-85
Шайба
4
13
5
GB70-85
Винт
M4х10
16
6
C6266A-19-19-04
Неподвижная пластина крышки
1
7
GB 80-85
Винт
M6х6
5
8
C6266A-19-19-02
Вал
1
9
GB70-85
Винт
M6x20
1
10
C6251A-19-21-04
Стопор для выключателя
1
11
QKS7
Выключатель
QKS7
1
12
GB70-85
Винт
M4х25
2
13
C6251A-19-21-02
Пластина щитка
1
14
C6266A-19-19-01
Главный блок
1
15
GB70-85
Винт
M6xl2
3
16
C6251A-19-21-03
Пластина щитка
1
17
GB97.1-85
Шайба
6
3
18
C6266A-19-19-06
Кабельная коробка
1
19
C6266A-19-19-07
Крышка
1
20
GB818-85
Винт
M5x8
4
