Низковольтное оборудование, пускорегулирующая аппаратура, приводы. Каталог (2017-2018 год) - часть 14

5/26

Краткая техническая информация

Точка доступа SCALANCE (802.11n)

W788-

W786-

1 RJ45

2 RJ45

1 M12

2 M12

1 RJ45

2IA RJ45

2 RJ45

2SFP

Тип

Точка доступа

Количество радио карт в одном модуле

Поддержка IEEE 802.11n

Есть

Поддержка быстрого роуминга

Нет

Напряжение питания:

• питание через Ethernet (IEEE 802.3af)

=48 B

• через соединитель M12

=19,2; =28,8 B

• через интегрированный блок питания

~100…240В; =12…24В

• через терминальный блок

=19,2; =28,8 B

Степень защиты

IP30

IP65

Диапазон рабочих температур

-20 … +60 °C

-40 ... +60 °C

Относительная влажность при +25 °C

90 %, допускается появление конденсата

100 %, допускается появление конденсата

Габариты, мм

200 х 158 х 79

251 х 251 х 72

Точка доступа SCALANCE (802.11n)

W761-

W774-

1 RJ45

1 M12

Пропускная способность (Мбит /с )

150

300

Количество радио карт в одном модуле

Количество поддерживаемых IP адресов

Поддержка IEEE 802.11n

Есть

Поддержка быстрого роуминга

Нет

Напряжение питания:

=19,2; =28,8 B

• питание через Ethernet (IEEE 802.3af)

Нет

=48 В

• резервированное питание

Нет

Есть

Степень защиты

IP20

IP30

Диапазон рабочих температур

0 … +55 °C

-20 ... +60 °C

Относительная влажность при +25 °C

97 %

10…90 %

Клиентский модуль SCALANCE (802.11n)

W748-1 RJ45

W748-1 M12

W734-1

W722-1

W721-1

Пропускная способность (Мбит /с )

450

300

150

Количество радио карт в одном модуле

Количество поддерживаемых IP адресов

Поддержка IEEE 802.11a/b/g/h

Есть

Поддержка быстрого роуминга

Есть

Нет

Напряжение питания:

• питание через Ethernet (IEEE 802.3af (at))

=48 (=50) В

=48 В

• через соединитель M12

• через терминальный блок

=19,2; =28,8 B

• через опциональный блок питания

Степень защиты

IP65

IP30

IP20

Диапазон рабочих температур

-20 … +60 °C

0 … +55 °C

Относительная влажность при +25 °C

90 %

100 %

97 %

10…90 %

Габариты, мм

200 х 176 х 79

26 х 147 х 127

50 х 114 х 74

Промышленное сетевое оборудование

Компоненты для промышленной беспроводной связи (IWLAN)

5/27

Промышленное сетевое оборудование

Компоненты для промышленной беспроводной связи (IWLAN)

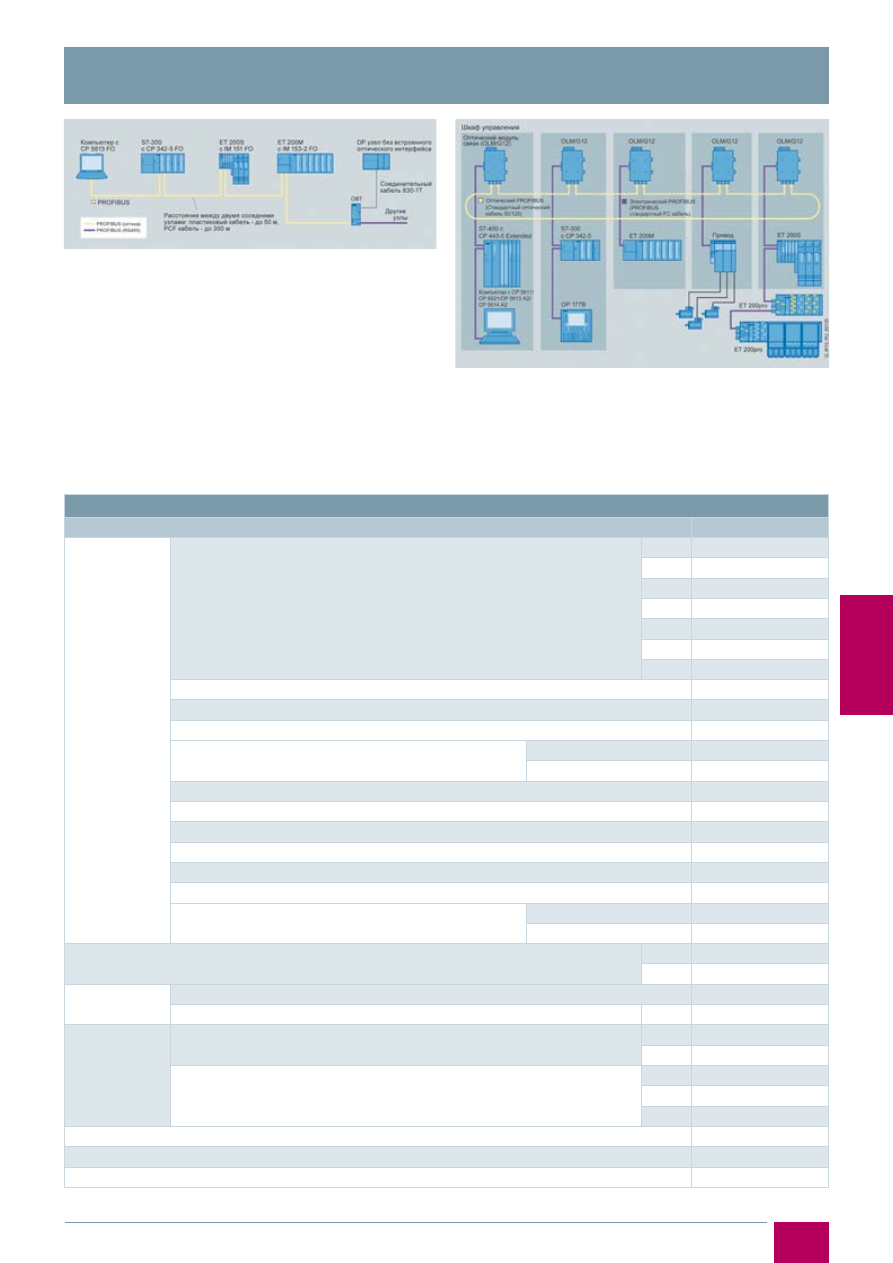

Данные для выбора и заказа

Наименование

Заказные номера

IWLAN точки доступа
SCALANCE W

W761-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, 1 внеш антенна

IP20

6GK5 761-1FC00-0AA0

W774-1 RJ45, 802.11n, 2xRJ45, 1xIWLAN, 2X=24В, до 2 внешних антенн

IP30

6GK5 774-1FX00-0AA0

W774-1 M12,ECC 802.11n, 2xRJ45, 1xIWLAN, 2X=24В, до 2 внешних антенн

IP30

6GK5 774-1FY00-0TA0

W786-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, до 3 внешних антенн

IP65

6GK5 786-1FC00-0AA0

W786-2 RJ45, 802.11n, 1xRJ45, 2xIWLAN, до 6 внешних антенн

IP65

6GK5 786-2FC00-0AA0

W786-2IA RJ45, 802.11n, 1xRJ45, 2xIWLAN, 6 внутренних антенн

IP65

6GK5 786-2HC00-0AA0

W786-2 SFP, 802.11n, 1xSFP, 2xIWLAN, до 6 внешних антенн

IP65

6GK5 786-2FE00-0AA0

W788-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, до 3 внешних антенн

IP30

6GK5 788-1FC00-0AA0

W788-1 M12, 802.11n, 1xM12, 1xIWLAN, до 3 внешних антенн

IP65

6GK5 788-1GD00-0AA0

W788-2 RJ45, 802.11n, 1xRJ45, 2xIWLAN, до 6 внешних антенн

IP30

6GK5 788-2FC00-0AA0

W788-2 M12, 802.11n, 1xM12, 2xIWLAN, до 6 внешних антенн

IP65

6GK5 788-2GD00-0AA0

W788-2 M12, ECC 802.11n, 1xM12, 1xIWLAN, до 6 внешних антенн

IP65

6GK5 788-2GD00-0TA0

IWLAN модули
Ethernet клиентов
SCALANCE W

W721-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, 1 внеш антенна, до 4 клиентов

IP20

6GK5 721-1FC00-0AA0

W722-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, 1 внеш антенна, до 4 клиентов
(с iFeatures)

IP20

6GK5 722-1FC00-0AA0

W734-1 RJ45, 802.11n, 2xRJ45, 1xIWLAN, 2X=24В, до 2 внешних антенн

IP30

6GK5 734-1FX00-0AA0

W748-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, до 3 внешних антенн, до 8 клиентов

IP30

6GK5 748-1FC00-0AA0

W748-1 M12, 802.11n, 1xM12, 1xIWLAN, до 3 внешних антенн, до 8 клиентов

IP65

6GK5 748-1GD00-0AA0

C-PLUG

Съемный модуль памяти для сохранения параметров компонентов SIMATIC NET

6GK1 900-0AB00

KEY-PLUG

KEY-PLUG W740 съемный модуль памяти для активации IFEATURES для SCALANCE W

6GK5 907-4PA00

KEY-PLUG W780 съемный модуль памяти для активации IFEATURES для SCALANCE W

6GK5 907-8PA00

IWLAN точка доступа
для использования
с контроллером
SCALANCE WLC /
Enterasys

SCALANCE W788C-2, 802.11n,
2xIWLAN

RJ45, до 6 внешних антенн, 1xRJ45

IP30

6GK5 788-2FC00-1AA0

M12, до 6 внешних антенн, 1xM12

IP65

6GK5 788-2GD00-1AA0

M12,ECC до 6 внеш. антенн, 1xM12

IP65

6GK5 788-2GD00-1TA0

SCALANCE W786C-2, 802.11n,
2xIWLAN

RJ45, до 6 внешних антенн, 1xRJ45

IP30

6GK5 786-2FC00-1AA0

SFP, до 6 внешних антенн, 1xRJ45

IP30

6GK5786-2FE00-1AA0

SCALANCE W786C-2IA, 802.11n,
2xIWLAN

RJ45, 6 внутренних антенн, 1xRJ45

IP65

6GK5 786-2HC00-1AA0

Контроллер точек доступа SCALANCE WLC711, до 16 W78xC или W786-2HPW

IP20

6GK5 711-0XC00-1AA0

Лицензия для расширения емкости WLC700, до 32 W78xC или W786-2HPW

6GK5 907-1SB00

Монтажный
комплект

MS1: для установки SCALANCE W786C-2 / W746 на стену, на профильную шину DIN или S7-
300

6GK5 798-8MG00-0AA0

Адаптер для монтажа SCALANCE W788 M12 / W788 RJ45 на шину DIN, 3 шт. в упаковке

6GK5 798-8ML00-0AB3

Блок питания

PS 791-1pro, Uвх ~90…265B, Uвых =24В, 10Вт, -20+70ºC

IP65

6GK5 791-1PS00-0AA6

PS 791-2DC, встраиваемый, Uвх. 2x(=12…24B), Uвых =48B, 13Вт, -40+70ºC

6GK5 791-2DC00-0AA0

PS 791-2AC, встраиваемый, Uвх. ~110…230B, Uвых =48B, 13Вт, -40+70ºC

6GK5 791-2AC00-0AA0

IWLAN RCoax кабель

2,4 ГГц

цена за

1м

6XV1 875-2A

5 ГГц

цена за

1м

6XV1 875-2D

IWLAN RCoax антенна ANT792-4DN, 2,4 ГГц, гнездо N типа

6GK5 792-4DN00-0AA6

ANT793-4MN, 5 ГГц, гнездо N типа

6GK5 793-4MN00-0AA6

Аксессуары IWLAN
RCoax системы

N-разъем для монтажа на кабель

6GK5 798-0CN00-0AA0

Терминальное оконечное
сопротивление 50 Ом

TI795-1N для IWLAN RCoax системы

6GK5 795-1TN00-1AA0

TI795-1R для R-SMA

3 шт.

6GK5 795-1TR10-0AA6

Сопротивление 10 дБ

6GK5 798-0AP00-4CA0

N-разветвитель мощности, 2 вывода

6GK5 798-0SN00-0EA0

N-соединитель, штекер-штекер

6GK5 798-0CP00-1AA0

Инструмент зачистки RCoax кабеля

6GK1 901-1PH00

5/28

Данные для выбора и заказа

Наименование

Заказные номера

Аксессуары IWLAN
RCoax системы

Держатель RCoax кабеля 1/2”

10 шт.

6GK5 798-8MB00-0AC1

100 шт.

6GK5 798-8MB00-0AM1

Шайба с резьбой для держателя RCoax, M6

10 шт.

6GK5 798-8MC00-0AC1

100 шт.

6GK5 798-8MC00-0AM1

Прокладка 85 мм для держателя кабеля

10 шт.

6GK5 798-8MD00-0AC1

100 шт.

6GK5 798-8MD00-0AM1

Антенный вывод для точек доступа в шкафах управления,
N разъем/N разъем

1 шт.

6GK5 798-2PP00-2AA6

Антенный вывод для точек доступа в шкафах управления,
SMA разъем/N разъем

1 шт.

6GK5 798-0PT00-2AA0

Разъем М12 для подключения источника питания к
SCALANCE W7хх/ X208PRO

со стороны точки доступа,

3 шт.

6GK1 907-0DC10-6AA3

со стороны БП

3 шт.

6GK1 907-0DB10-6AA3

Внешние круговые
антенны

монтаж на
корпус модуля
SCALANCE
W700

ANT795-4MC, 2.4/5 ГГц, гнездо N типа, 3 шт. в компл.

IP65

6GK5 795-4MC00-0AA3

ANT795-4MD, 2.4/5 ГГц, гнездо N типа, 3 шт. в компл.

IP65

6GK5 795-4MD00-0AA3

ANT795-4MA, 2.4/5 ГГц, R-SMA, с шарниром, 3 шт. в
компл.

IP30

6GK5 795-4MA00-0AA3

настенный
или мачтовый
монтаж

ANT792-6MN, 2.4 ГГц, гнездо N типа, до 200 м + TI795-1R

IP65

6GK5 792-6MN00-0AA6

ANT793-6MN, 5.0 ГГц, гнездо N типа, до 200 м + TI795-1R

IP65

6GK5 793-6MN00-0AA6

установка на
крышу

ANT795-6MN, 2.4/5 ГГц, гнездо N типа, до 200 м + TI795-1R

IP65

6GK5 795-6MN10-0AA6

ANT795-6MT, 2.4/5 ГГц, 3 x QMA, MIMO, до 200 м
+ монтажная скоба

IP65

6GK5 795-6MT00-0AA0

Внешние
направленные
антенны

ANT795-6DC, 2.4/5 ГГц, гнездо N типа, -40 … +80 °C

IP65

6GK5 795-6DC00-0AA0

ANT793-6DG, 5 ГГц, 2 гнезда N типа, -40 … +80 °C

IP65

6GK5 793-6DG00-0AA0

ANT793-6DT, 5 ГГц, 3 x QMA, MIMO, -40 … +80 °C

IP65

6GK5 793-6DT00-0AA0

ANT792-8DN, 2.4 ГГц, гнездо N типа, до 1000 м + TI795-1R

IP65

6GK5 792-8DN00-0AA6

ANT793-8DJ, 5.0 ГГц, 2 гнезда N типа, -40 … +70 °C

IP65

6GK5 793-8DJ00-0AA0

ANT793-8DK, 5.0 ГГц, 2 гнезда N типа, до 1200 м , -45 … +70 °C

IP65

6GK5 793-8DK00-0AA0

Монтажный комплект для установки антенны ANT 795-6MN под потолком / крышей

6GK5 795-6MN01-0AA6

Устройство молниезащиты для антенн, установленных
вне помещений

LP798-1N

6GK5 798-2LP00-2AA6

LP798-2N

6GK5 798-2LP10-2AA6

Гибкий коаксиальный
кабель

R-SMA штекер/SMA штекер, для подключения модуля IWLAN/PB Link PN IO
к компонентам с соединителями R-SMA и SMA, длина

0.3 м

6XV1 875-5DE30

2.0 м

6XV1 875-5DH20

N штекер/R-SMA штекер, для подключения RCoax кабеля или внешней
антенны к точке доступа SCALANCE W, с соединителями N-типа и R-SMA,
длина

0.3 м

6XV1 875-5CE30

1 м

6XV1 875-5CH10

2 м

6XV1 875-5CH20

5 м

6XV1 875-5CH50

N штекер/N штекер, для гибкого соединения двух RCoax кабелей, с двумя
соединителями N-типа, длина

1 м

6XV1 875-5AH10

2 м

6XV1 875-5AH20

5 м

6XV1 875-5AH50

QMA штекер/N штекер, для подключения внешней MIMO антенны с QMA
разъемами к гибкому коаксиальному кабелю, с соединителями QMA и
N-типа, 3 шт., длина

1м

6XV1 875-5JH10

Дополнительную информацию по продукту Вы можете найти в каталоге IK PI, CA01 и в интернете по адресу

http://dfpd.siemens.ru

Промышленное сетевое оборудование

Компоненты для промышленной беспроводной связи (IWLAN)

5/29

Промышленное сетевое оборудование

Компоненты для сети PROFIBUS

Обзор

PROFIBUS (

PRO

cess

eld

BUS

) - это открытая промышленная

сеть полевого уровня, отвечающая требованиям междуна-
родных стандартов IEC 61 158/EN 50170, предназначенная
для построения систем распределенного ввода-вывода,
а также организации обмена данными между системами
автоматизации.

Стандарты IEC 61 158/EN 50 170 определяют характеристики
каналов связи, методы доступа к сети, протоколы переда-
чи данных и требования к интерфейсам. В соответствии с
требованиями этих стандартов в сети PROFIBUS поддержива-
ется три протокола передачи данных:

●

PROFIBUS DP (Distributed Periphery – распределенная
периферия) для обеспечения скоростного обмена
данными с устройствами децентрализованной периферии
(станции ввода-вывода, датчики, исполнительные
устройства и т.д.).

●

PROFIBUS PA (Process Automation – автоматизация
процессов) для решения задач автоматизации
непрерывных технологических процессов и
обмена данными с периферийными устройствами,
расположенными в обычных и Ех-зонах (зонах
повышенной опасности).

●

PROFIBUS FMS (Field Bus Message Specification – протокол
передачи сообщений через шину полевого уровня) для
обмена данными между интеллектуальными сетевыми
устройствами (контроллерами, компьютерами и т.д.).

Каналы связи и топологии сети

Для обмена данными в сети PROFIBUS могут использоваться
каналы связи и топологии следующих видов:

●

Электрические (RS 485) каналы связи, выполненные
2-жильными экранированными кабелями. Сетевые узлы
подключаются через сетевые терминалы или штекеры.
Сегменты сети объединяются через повторители.
Протяженность сети зависит от скорости передачи
данных и может достигать 1000 м (без повторителей) или
10 км (с повторителями). Обеспечивается возможность
построения линейных или древовидных сетевых
структур. На концах сегментов должны устанавливаться
терминальные устройства.

●

Оптические каналы связи на основе пластиковых, PCF или
стеклянных оптоволоконных кабелей. Обеспечивается
поддержка линейных, звездообразных и кольцевых
топологий сети. Объединение отдельных сегментов
производится с помощью модулей OLM (Optical Link
Modules) или OBT (Optical Bus Terminal). Протяженность
сети может достигать 100 км (при использовании
одномодового кабеля максимальное расстояние между
двумя модулями OLM/Gxx-1300 составляет 15 км).

Дополнительно для обмена данными через PROFIBUS могут
быть использованы инфракрасные каналы связи, а также
каналы связи с использованием скользящих контактов.

К одному сегменту сети допускается подключать до 32
сетевых приборов. Общее количество приборов в сети мо-
жет достигать 126 штук. Скорость передачи данных в сети
может устанавливаться равной от 9.6 Кбит/с до 12 Мбит/с.

К сети PROFIBUS могут быть подключены:

●

Контроллеры SIMATIC S7/ WinAC, контроллеры других
производителей.

●

Персональные и промышленные компьютеры.

●

Приборы и системы человеко-машинного интерфейса
SIMATIC HMI.

●

Станции систем распределенного ввода-вывода ЕТ 200

●

Датчики и исполнительные устройства.

●

Приводы и системы защиты электромоторов SIMOCOD.

●

Системы числового программного управления
SINUMERIK.

●

Другие устройства, оснащенные интерфейсом PROFIBUS.

Для построения сетей PROFIBUS может использоваться ши-
рокий спектр сетевых компонентов.

Сетевые компоненты

Компоненты электрических (RS 485) сетей PROFIBUS

Компоненты электрических сетей PROFIBUS представлены
широким спектром соединительных и сетевых кабелей,
соединительных и терминальных устройств. Большинство
компонентов поддерживает технологию FastConnect, что
позволяет выполнять быстрый и безошибочный монтаж
сетей.

2-жильные сетевые кабели PROFIBUS FC имеют двойное
экранирование и обеспечивают надежную передачу
данных в промышленных средах. Кабели имеют несколько
модификаций, ориентированных на различные условия
эксплуатации.

Подключение кабелей к сетевым приборам выполняет-
ся с помощью штекеров RS 485 или с помощью сетевых
терминалов. Штекеры RS 485 поддерживают технологию
FastConnect и имеют множество модификаций. Большин-
ство из них оснащены встроенными отключаемыми терми-
нальными резисторами.

Соединение отдельных сегментов в единую сеть выполня-
ется с помощью повторителей RS 485. Каждый повторитель
обеспечивает гальваническое разделение подключенных
сегментов и регенерацию передаваемых между ними сиг-

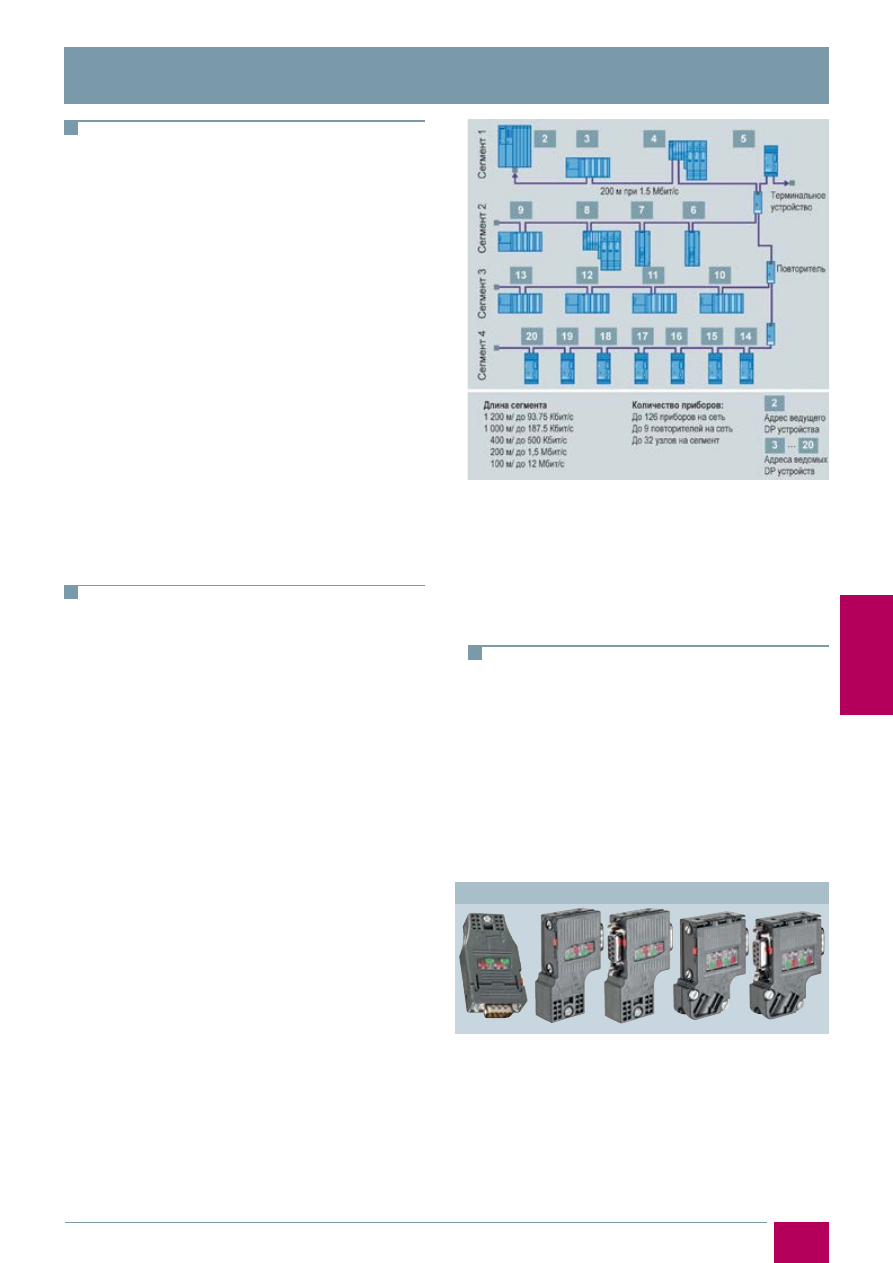

Соединители RS 485 с отводом кабеля под углом

180°

90°

45°

5/30

Промышленное сетевое оборудование

Компоненты для сети PROFIBUS

налов. В одной сети допускается использование до 9 после-
довательно включенных повторителей. Повторители RS485
“прозрачны” для обмена данными и не требуют никакого
программного конфигурирования.

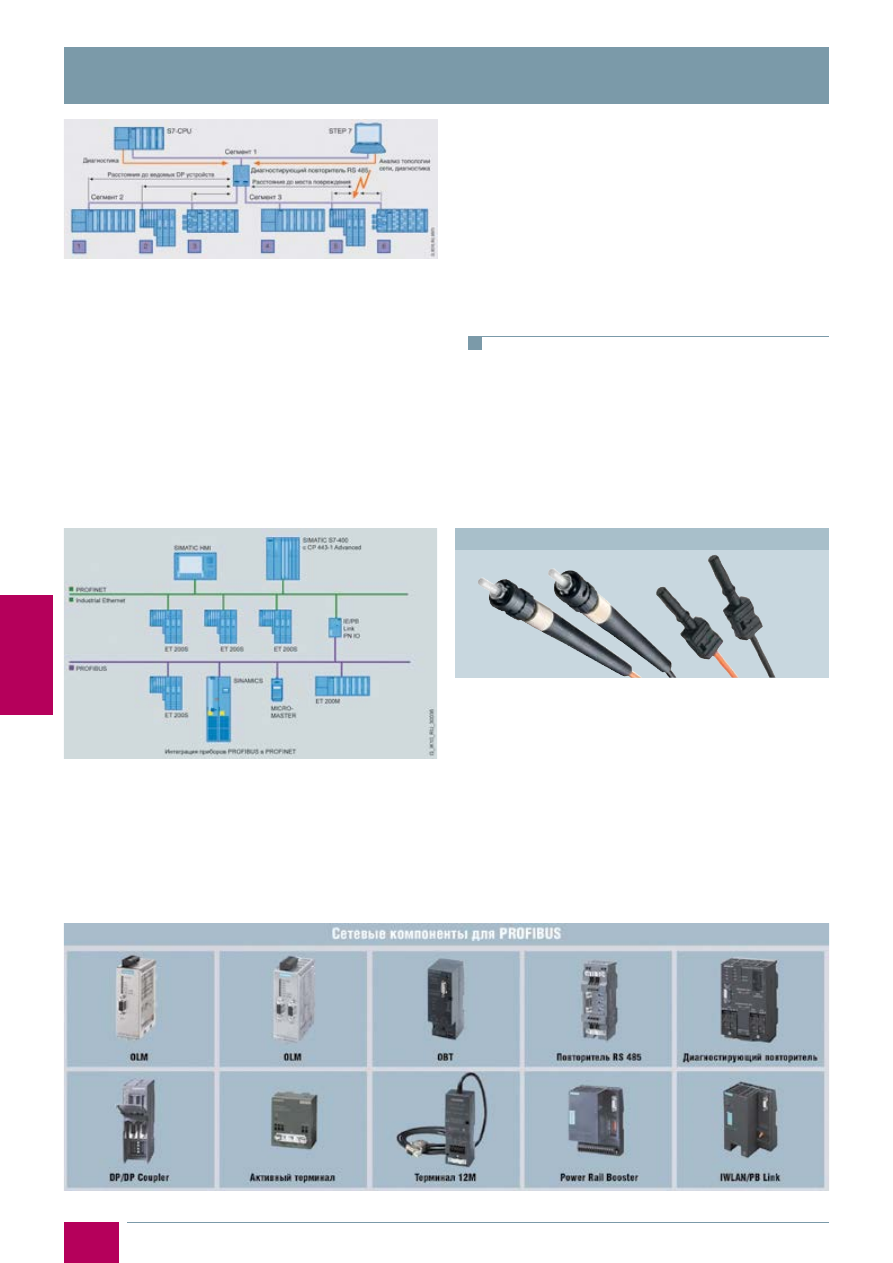

Для повышения удобства эксплуатации в сети PROFIBUS
могут применяться диагностирующие повторители. Каждый
диагностирующий повторитель выполняет функции стан-
дартного ведомого DP устройства, способен анализировать
топологию подключенных сегментов PROFIBUS DP и со-
хранять полученную информацию в своей памяти. Запуск
операций анализа топологии сети производится из среды
STEP 7 или COM PROFIBUS, а также из программы пользо-
вателя (только для S7-400). В случае обнаружения ошибки
повторитель формирует диагностическое сообщение для
ведущего DP устройства с указанием характера и места по-
вреждения.

В составе электрических сетей PROFIBUS может исполь-
зоваться большое количество различных согласующих
устройств:

●

Модуль DP/DP Coupler: для соединения двух сетей
PROFIBUS DP и организации обмена данными между
ведущими устройствами этих сетей. Модуль работает как
двойное подчиненное устройство.

●

Power Rail Booster: позволяет выполнять обмен данными
через PROFIBUS с использованием скользящих контактов.
Скорость передачи данных от 9.6 до 500 Кбит/с,
протяженность канала связи от 25 до 1200 м.

●

DP/AS-i Link модуль для организации обмена данными
между сетью PROFIBUS-DP и сетью AS-i.

●

Модуль IE/PB Link PN IO: для организации обмена данными
между сетью PROFIBUS DP и PROFINET IO.

●

Модуль RS485-iS Coupler: для согласования линий связи RS485
с линиями связи RS485-iS, прокладываемыми во взрыво- и
пожароопасных зонах. Подключение линии RS 485-iS должно
выполняться штекером 6ES7 972-0DA30-0XA0.

Компоненты оптических сетей PROFIBUS

Оптические каналы связи PROFIBUS могут создаваться на
основе пластиковых, PCF и стеклянных оптоволоконных
кабелей. Построение сети выполняется с помощью модулей
OBT (Optical Bus Terminal) или OLM (Optical Link Module). Оба
модуля обеспечивают двунаправленный обмен данными
между электрическими (RS 485) и оптическими каналами
связи PROFIBUS.

Модули ОВТ позволяют создавать линейные сетевые струк-
туры на основе пластиковых или PCF кабелей. Он снабжен
одним встроенным электрическим (RS485) и двумя опти-

ческими симплексными портами, аналогичными по своим
техническим характеристикам встроенным оптическим
портам коммуникационных процессоров CP 342-5 FO, CP
5613 FO, а также интерфейсных модулей IM 151-1 FO, IM
151-7 CPU FO и других. При использовании пластикового
оптического кабеля расстояние между двумя соседними
станциями может достигать 50 м. При использовании PCF
кабеля – 300 м.

Модули OLM позволяют создавать сети с линейной, звез-
дообразной и кольцевой топологией. Каждый модуль OLM
оснащен одним встроенным электрическим (RS485), одним
или двумя оптическими (BFOC) интерфейсами.

Оптические соединители

Соединители
BFOC

Симплексные

соединители

5/31

Промышленное сетевое оборудование

Компоненты для сети PROFIBUS

В зависимости от типа модуля OLM его оптические порты
могут быть рассчитаны на работу:

●

с пластиковыми кабелями длиной до 80 м или PCF
кабелями длиной до 400 м,

●

со стеклянными мультимодовомыми кабелями длиной
до 3 км или со стеклянными одномодовыми кабелями
длиной до 15 км

В кольцевых структурах допускается последовательное со-
единение до 122 модулей OLM. К электрическому (RS485)
порту модуля OLM может подключаться до 32 сетевых
станций.

Подробную информацию по оптическим кабелям смотрите
в листе «Оптические кабели для Industrial Ethernet, PROFINET
и PROFIBUS».

Данные для выбора и заказа

Наименование

Заказные номера

Кабель PRO-
FIBUS FC, без
штекеров, длина
20…1000м, цена
за 1 м

FC GP стандартный кабель, 2-жильный, экранированный, специальная
конструкция для быстрого монтажа.

1 м

6XV1 830-0EH10

20 м

6XV1 830-0EN20

50 м

6XV1 830-0EN50

100 м

6XV1 830-0ET10

200 м

6XV1 830-0ET20

500 м

6XV1 830-0ET50

1000 м 6XV1 830-0EU10

Прочный FC

6XV1 830-0JH10

FC, для использования в пищевой промышленности

6XV1 830-0GH10

FC, для прокладки в земле

6XV1 830-3FH10

FC, для движущихся механизмов

цвет зеленый

6XV1 830-3EH10

цвет фиолетовый

6XV1 831-2L

IS GP для взрывоопасных помещений

6XV1 831-2A

FC, гибкий

6XV1 831-2K

FC FRNC, негорючий, не выделяющей вредных веществ при оплавлении

6XV1 830-0LH10

FC, для крепления на опорах (гирлянды)

6XV1 830-3GH10

FC, торсионный (скручивание)

6XV1 830-0PH10

для морского применения

6XV1 830-0MH10

гибридный для ET200pro

стандартный

6XV1 860-2R

прочный

6XV1 860-2S

Стандартный кабель PROFIBUS FC, без штекеров, в коробке с бобиной, длина**

50 м

6XV1 830-1EN50

100м

6XV1 830-1ET10

Инструмент
FastConnect

для быстрой разделки PROFIBUS FC кабелей

6GK1 905-6AA00

Комплект запасных кассет

5 шт.

6GK1 905-6AB00

Соединительные
кабели PROFIBUS
830, длина

830-1Т с 2 штекерами RS485 и терминальными резисторами, отвод кабеля под 45°

1.5 м

6XV1 830-1CH15

3 м

6XV1 830-1CH30

830-2 с 2 штекерами RS485, один с осевым отводом кабеля, второй – под 90°

3 м

6XV1 830-2AH30

5 м

6XV1 830-2AH50

10 м

6XV1 830-2AN10

Сетевой терминал 12М для PROFIBUS (RS485), с соединительным кабелем длиной 1.5м, UL-reg, до 12 Мбит/с

6GK1 500-0AA10

Сетевой терминал PROFIBUS (RS485), с соединительным кабелем длиной 1.5м, до 1.5 Мбит/с

6GK1 500-0DA00

Сетевой терминал PROFIBUS (RS485), с соединительным кабелем длиной 3.0м, до 1.5 Мбит/с

6GK1 500-0AB00

5/32

Данные для выбора и заказа

Наименование

Заказные номера

Штекер RS485**
с встроенным
отключаемым
терминальным
резистором, до
12 Мбит/с

для PC, OP и OLM, с осевым отводом
кабеля

FastConnect

6GK1 500-0FC10

контакты под винт

6GK1 500-0EA02

с отводом кабеля под углом 90°

контакты под винт

без гнезда для PG

6ES7 972-0BA12-0XA0

с гнездом для PG

6ES7 972-0BB12-0XA0

FastConnect
15.8х59х35.6

без гнезда для PG

1 шт.

6ES7 972-0BA52-0XA0

100 шт. 6ES7 972-0BA52-0XB0

с гнездом для PG

1 шт.

6ES7 972-0BB52-0XA0

100 шт. 6ES7 972-0BB52-0XB0

FastConnect
15.8х72х36.4

без гнезда для PG

1 шт.

6ES7 972-0BA70-0XA0

с гнездом для PG

1 шт.

6ES7 972-0BB70-0XA0

с отводом кабеля под углом 35°

контакты под винт

без гнезда для PG

6ES7 972-0BA42-0XA0

с гнездом для PG

6ES7 972-0BB42-0XA0

FastConnect

без гнезда для PG

6ES7 972-0BA60-0XA0

с гнездом для PG

6ES7 972-0BB60-0XA0

PB M12 для
ET200 (5шт.)

штекер для ET200 с осевым выводом кабеля для сборки на
разъем

без согл. резистора

6GK1 905-0EA00

с согл. резистором

6GK1 905-0EС00

розетка для ET200 с осевым выводом кабеля для сборки на
разъем

без согл. резистора

6GK1 905-0EB00

с согл. резистором

6GK1 905-0ED00

PB FC M12 PRO

Штекер

FastConnect без терминального сопротивления,5 шт.

6GK1 905-0EA10

Розетка

6GK1 905-0EB10

Штекер RS485: до 1.5Мбит/с, отвод кабеля под углом 30°, без терминального резистора

6ES7 972-0BA30-0XA0

Активное терминальное устройство для установки на концах сегментов сети PROFIBUS. Питание =24 B

6ES7 972-0DA00-0AA0

Повторитель RS 485, IP 20, до 12 Мбит/с

6ES7 972-0AA02-0XA0

с диагностикой

6ES7 972-0AB01-0XA0

Модуль

DP/DP coupler: до 12 Мбит/с, для соединения двух сетей PROFIBUS DP

6ES7 158-0AD01-0XA0

DP/PA coupler: для преобразования RS485 в MBP, искробезопасная версия

6ES7 157-0AD82-0XA0

Power Rail Booster: до 500 Кбит/с,
для обмена данными в системах со скользящими контактами

6ES7 972-4AA02-0XA0

RS485-iS Coupler: для согласования линий RS485 с линиями RS485-iS,
прокладываемыми в Ех-зонах

6ES7 972-0AC80-0XA0

Штекер RS485-IS 16 X 72,7 X 34 мм (ШхВхГ)

6ES7 972-0DA60-0XA0

DP/AS-i LINK

20E V3.0

6GK1 415-2AA10

Advanced – одиночный AS-i мастер

6GK1 415-2BA10

Advanced – двойной AS-i мастер

6GK1 415-2BA20

DP/AS-i F-LINK

Винтовой зажим

3RK3 141-1CD10

Пружинный зажим

3RK3 141-2CD10

C-PLUG, съемный модуль памяти для сохранения параметров компонентов SIMATIC NET

6GK1 900-0AB00

PRESET-PLUG с параметрами для первого запуска IWLAN клиента и IWLAN/PB Link PN IO

6GK5 798-8AB00

PB OLM V4.1 Кронштейн для настенного крепления

6GK1 503-8AA00

Медиа-
конвертеры

ОВТ V2.0: 1хRS485 + 2 FO порта для пластиковых и PCF кабелей с симплексными штекерами

6GK1 500-3AA10

OLM/P11: 1хRS485 + 1хBFOC

для пластиковых или PCF кабелей

6GK1 503-2CA01

OLM/P12: 1хRS485 + 2хBFOC

6GK1 503-3CA01

OLM/P22: 2хRS485 + 2хBFOC

6GK1 503-4CA01

OLM/G11: 1хRS485 + 1хBFOC

для стеклянных мультимодовых кабелей 62.5/125 и
50/125 (до 3 км)

6GK1 503-2CB00

OLM/G12: 1хRS485 + 2хBFOC

6GK1 503-3CB00

OLM/G22: 2хRS485 + 2хBFOC

6GK1 503-4CB00

OLM/G12 EEC*: 1хRS485 + 2хBFOC

6GK1 503-3CD00

OLM/G11-1300: 1хRS485 + 1хBFOC

для стеклянных одномодовых кабелей (до 15 км)

6GK1 503-2CC00

OLM/G12-1300: 1хRS485 + 2хBFOC

6GK1 503-3CC00

* диапазон рабочих температур от -25 до +60 °С
** Доступны дополнительные варианты длин кабелей / типов разъемов
Дополнительную информацию по продукту Вы сможете найти в каталоге IK PI или CA01, а также в интернете

http://dfpd.siemens.ru

Промышленное сетевое оборудование

Компоненты для сети PROFIBUS

5/33

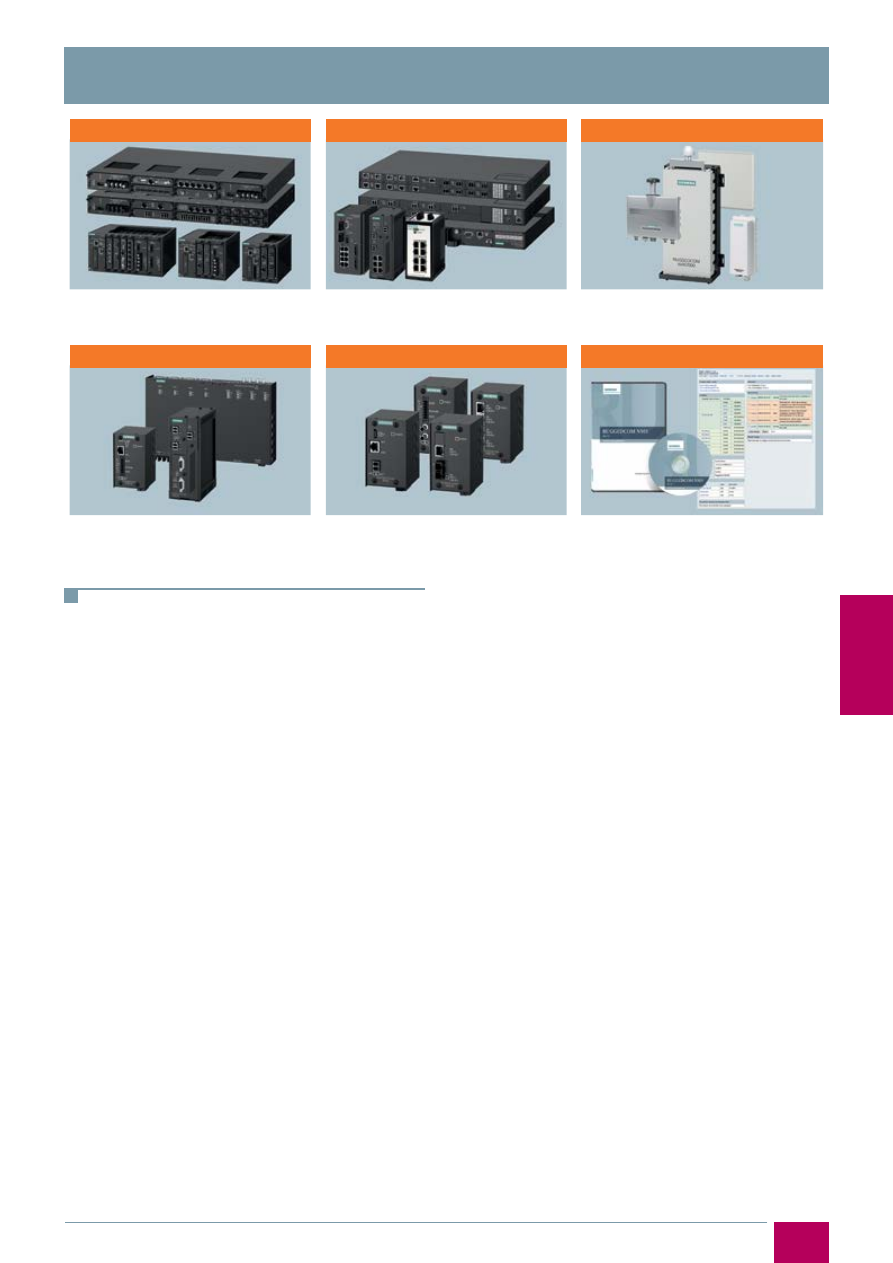

Промышленное сетевое оборудование

RUGGEDCOM. Коммутаторы для тяжелых климатических условий

Последовательные серверы

Преобразователи среды

Программное обеспечение

Мультисервисные платформы

Ethernet коммутаторы

Беспроводное оборудование

Интегрированные маршрутизатор,

коммутатор и межсетевой экран

Семейство Ethernet коммутаторов

с точной синхронизацией времени

Беспроводные сети Mobile WiMAX

Серверы для передачи данных от

последовательных устройств через

Ethernet

Преобразователи медь-оптоволокно

Программное обеспечение для

управления и мониторинга

Обзор

При развертывании технологических сетей передачи
данных, к которым предъявляются особые требования при
эксплуатации (устойчивость к воздействию экстремальных
температур, высокой влажности, вибронагрузки, высокого
уровня ЭМИ, поддержка точной временной синхронизации
и т.д.), надежность и отказоустойчивость оборудования
выходит на первый план. Подобные жесткие требования
предъявляются к сетям в составе систем АСУ или ПТК объек-
тах генерации, и распределения электроэнергии, интеллек-
туальных систем управления дорожным движением, систем
видеонаблюдения, АСУ общепромышленного назначе-
ния. Именно для таких условий предназначено семейство
RUGGEDCOM.

Работа в неблагоприятных условиях окружающей среды

●

Высокая устойчивость к электромагнитным излучениям
(ЭМИ) и высоковольтным пульсациям

–

Соответствует IEEE 1613 Class 1 (Электрические
подстанции) Class 1 для медных или Class 2 для
оптических портов

–

Превосходит IEC 61850-3 (Электрические подстанции)

–

Превосходит IEEE 61800-3 (приводы с регулируемой
скоростью)

–

Превосходит IEC 61000-6-2 (промышленность)

–

Превосходит NEMA TS-2 (управление дорожным
движением)

●

Рабочая температура: от -40°C до +85°C (без вентилятора)

●

Конформное покрытие печатной платы (опционально)

●

Корпус из оцинкованной стали толщиной 1,3 мм.

●

Сертификация для взрывоопасных зон Class 1 Division 2
(для определенных моделей)

●

Сухие контакты аварийной сигнализации для оповещения
об отказах и ошибках*

Электропитание

●

Интегрированные или сменные* блоки питания с
резервированием*

●

Горячая замена*

●

Высоковольтный БП:
88-300В постоянного тока или 85-264В переменного тока

●

Низковольтные БП постоянного тока на диапазоны:
24 В (9-36 В =), 48 В (36-72 В =)

●

Варианты подключения: «под винт» на съёмном разъёме
типа Phoenix или клеммная колодка

●

Одобрен по CSA/UL 60950 для работы до +85°C

Информационная безопасность

●

Многоуровневые пользовательские пароли

●

SSH/SSL шифрование

●

Вкл./выкл. портов, ограничение доступа по MAC адресу

●

Ограничение доступа к сети на порту (802.1x)

●

Изоляция и защита трафика в VLAN-ах (802.1Q)

●

Централизованная парольная защита на RADIUS

●

SNMP v3 с шифрацией и идентификацией пользователей

Особенности L2 коммутаторов на базе ОС ROS™®

●

«plug and play» – автоматическое согласование скорости
дуплекса и типа кабеля

●

MSTP 802.1Q-2005 (ранее известно как 802.1s)

●

Резервирование RSTP (802.1w) и eRSTP™ с временем
восстановления менее 5 мс

●

QoS (802.1p) работа с приложениями реального времени

●

VLAN (802.1Q) с двойной маркировкой и поддержкой GVRP

●

Объединение нескольких физических каналов в один
логический (802.3ad)

●

Фильтрация трафика групповых рассылок IGMP Snooping

●

Ограничение скорости на портах и подавление
широковещательного шторма

●

Конфигурация портов, статус, статистика,
зеркалирование, безопасность

●

Синхронизация времени SNTP (клиент и сервер)

●

Интеграция в системы автоматизации (Modbus и т.д.)

Особенности L3 коммутаторов на базе ОС ROX™II®

●

Plug and play работа Ethernet интерфейсов –
автоматическое определение типа кабеля, скорости и
дуплекса

●

Интерфейс командной строки (CLI) стандартный для
телекоммуникационного оборудования

●

Единый текстовый файл для хранения конфигурации

●

Настраиваемый автоматический откат конфигурации в
случае ошибки

содержание .. 12 13 14 15 ..
