5/2
5
Пассивное сетевое оборудование для сетей Industrial Ethernet
Электрические кабели для Industrial Ethernet, PROFINET и PROFIBUS
Описание
Эффективность работы современных
промышленных предприятий во многом
зависит от гибкости применяемых систем
автоматизированного управления. Круп-
ные производственные установки требуют
использования нескольких децентрали-
зованных систем управления, связанных
друг с другом мощной информационной
сетью, способной работать в сложных
промышленных условиях. Одним из
основных международных стандартов для
промышленных сетей передачи данных,
поддерживаемых Siemens, является
стандарт Industrial Ethernet (IEEE 802.3 -
Ethernet).
Поддерживаемые типы
подключений и сетевых
топологий
Сети Industrial Ethernet поддерживают
механизм коллективного доступа с опре-
делением коллизий CSMA/CD и позволяют
использовать следующие виды подклю-
чений:
●
Электрические каналы передачи данных
на основе промышленных витых пар
(ITP - Industrial Twisted Pair) с двойным
экранированием, IE FC TP кабели для
быстрого монтажа и ТР патч-корды.
●
Оптические каналы связи на
основе пластиковых и стеклянных
оптоволоконных кабелей.

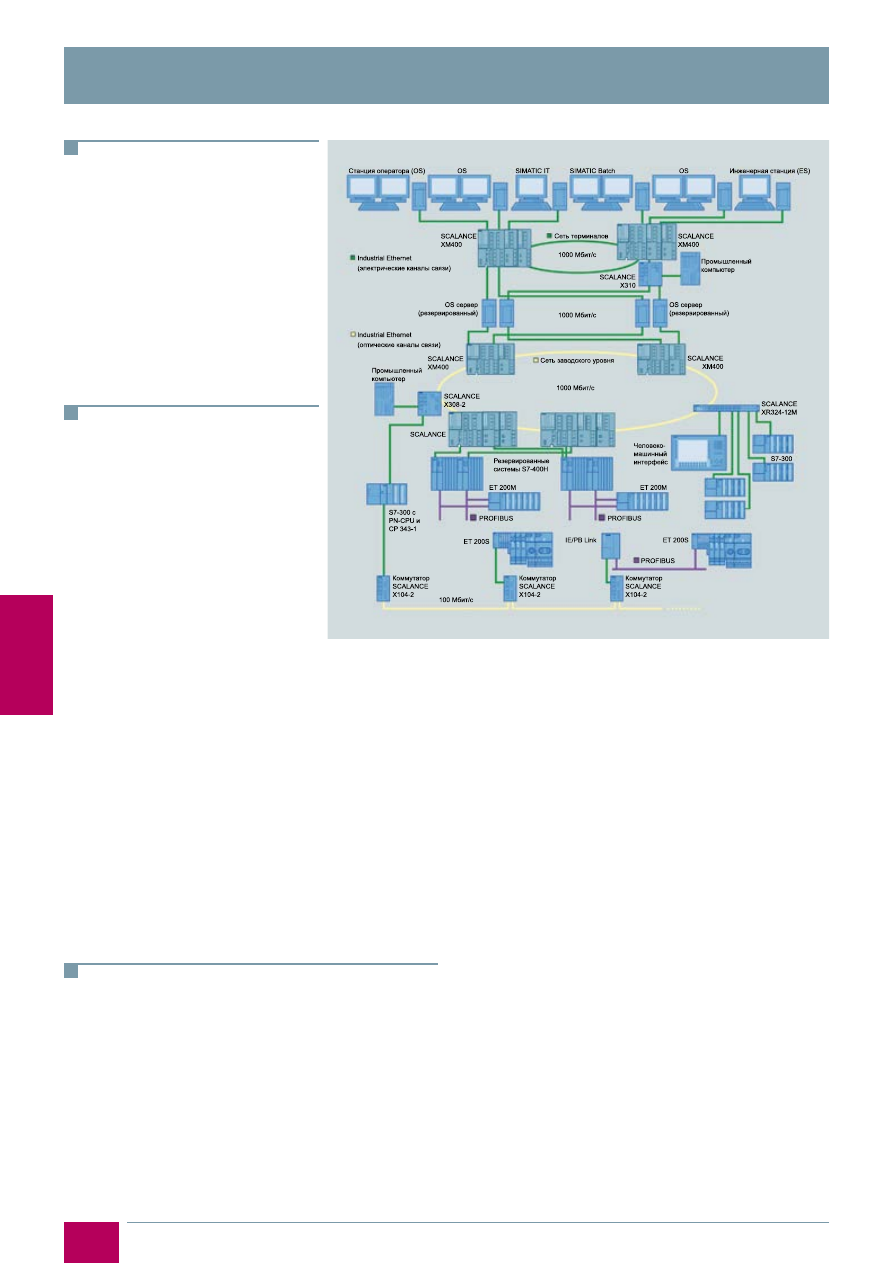

В зависимости от используемых компонентов на основе
электрических и оптических каналов связи могут создаваться
линейные, звездообразные и кольцевые топологии сети. В
составе одной сети допускается комбинированное использо-
вание электрических и оптических каналов связи.
К Industrial Ethernet могут подключаться:
●
Программируемые контроллеры SIMATIC S7/ WinAC.
●
Персональные и промышленные компьютеры.
●
Средства визуализации SIMATIC HMI.
●
Сертифицированные системы других производителей.
Большинство компонентов SIMATIC NET для Industrial Ethernet
способны работать в сетях со скоростью передачи данных 10/

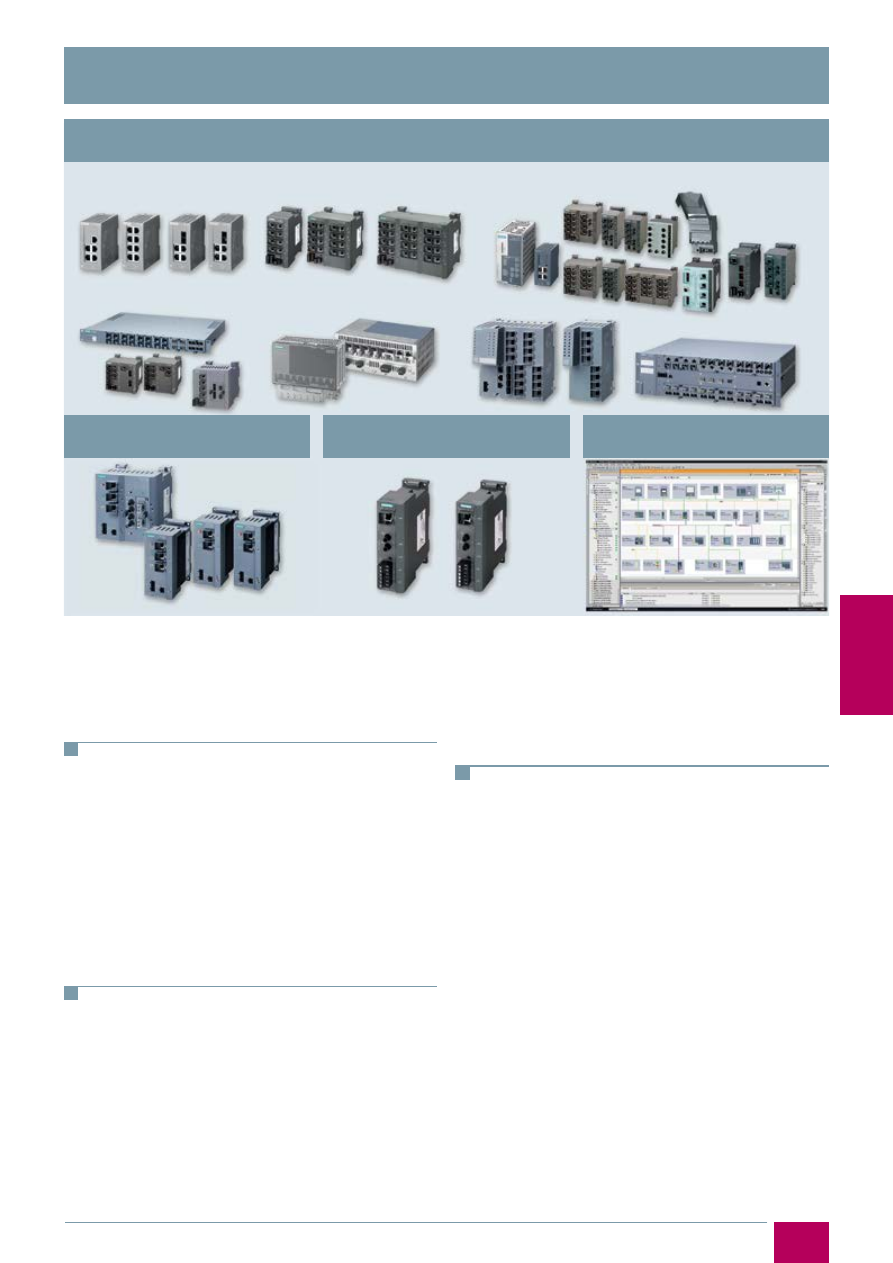

100 Мбит/с, а коммутаторы SCALANCE X300/ XR300/ XM400/
X500, коммуникационные процессоры СР*43-1 Advanced и
СР1623 и в сетях со скоростью передачи данных 1 Гбит/с.
Пассивные сетевые компоненты
Электрические кабели и ТР корды
В сетях Industrial Ethernet используются ТР кабели и корды 2х2
(10/100 Мбит/с) и 4х2 (1000 Мбит/с).
ITP кабели 2х2 с соединителями D-типа предназначены для
непосредственного соединения сетевых станций с сетевыми
компонентами. Подключение выполняется с помощью ште-
керов D-типа. Длина линии может достигать 100м. ITP кабель
содержит две витых пары, каждая из которых помещена в
собственную изоляцию.
ТР корды 2х2 и 4х2 поставляются с установленными штеке-
рами различных типов. Максимальная длина ТР корда может
достигать 10м. Применение ТР кордов повышает гибкость
кабельных соединений и обеспечивает высокие показатели
электромагнитной совместимости, а также позволяет адап-
тировать кабельные соединения для работы с приборами,
оснащенными различными типами интерфейсов.
В целом ряде случаев для построения каналов связи Industrial
Ethernet используется гибридный кабель 2х2 + 2х0.34 мм2.
Две витые пары этого кабеля (2х2) используются для пере-
дачи данных, остальные жилы – для построения цепи питания
=24 В.

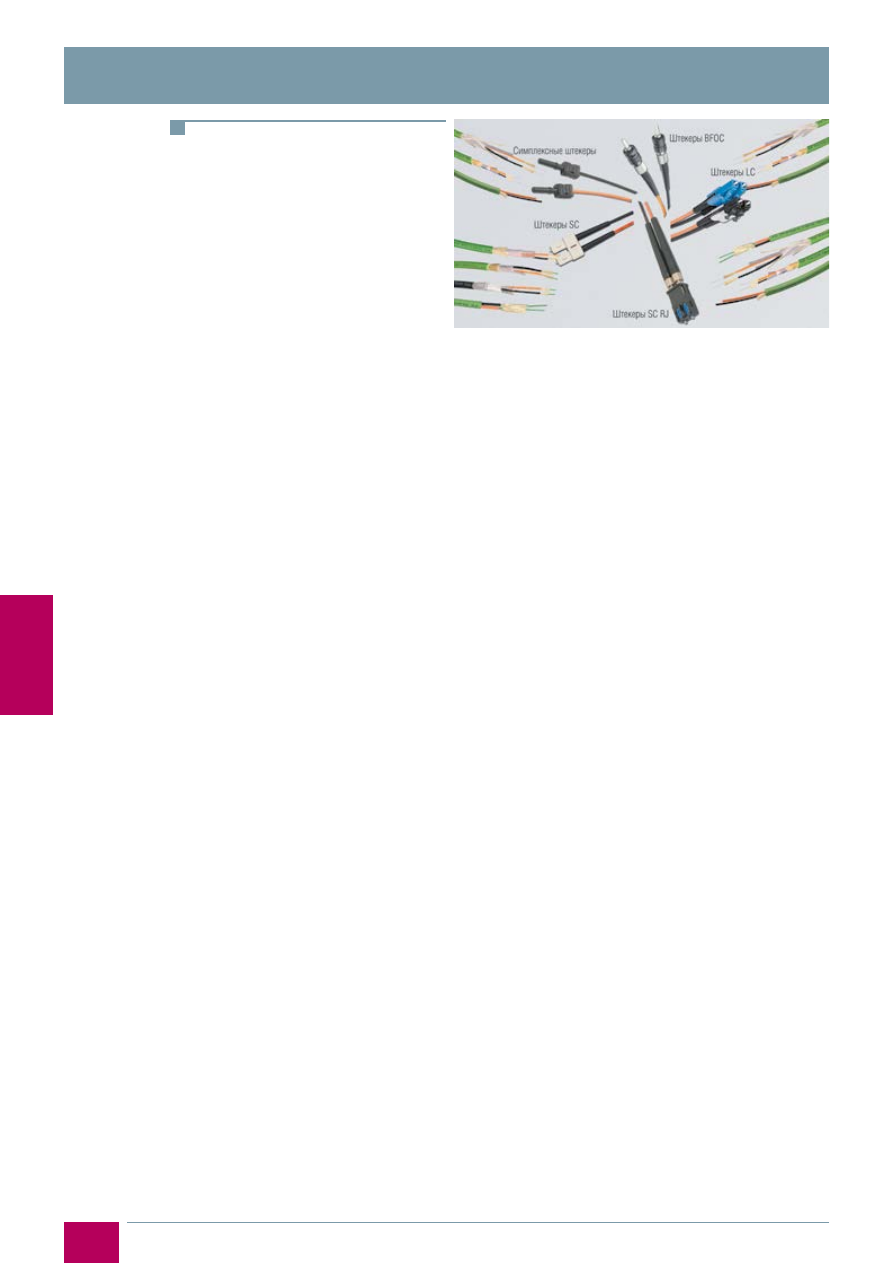

Электрические соединительные устройства
Для выполнения электрических соединений в сетях Industrial
Ethernet может использоваться несколько типов штекеров.
При этом во всех новых изделиях преимущественно использу-
ется технология FastConnect и штекеры RJ45.
Штекеры IE FC RJ45 выпускаются в металлических корпусах
и монтируются на IE FC TP кабели 2х2. Подключение кабеля
выполняется методом прокалывания изоляции жил, контак-
ты штекера имеют цветную маркировку. Штекеры IE FC RJ45
выпускаются в трех модификациях: с осевым (180°) отводом
кабеля, с отводом кабеля под углом 90° или 145°. Использова-
ние штекеров IE FC RJ45 с IE FC TP кабелями позволяет исклю-
чить необходимость применения промежуточных ТР кордов.
Розетка IE FC RJ45 имеет металлический корпус и оснащена
гнездом RJ45 и контактами для подключения IE TP кабеля
2х2 линии связи. Сетевая станция подключается к гнезду
RJ45 розетки с помощью TP корда. Подключение IE TP кабеля
линии связи выполняется методом прокалывания изоляции
жил. Розетка IE FC RJ45 монтируется на стандартную профиль-
ную шину DIN. За счет установки в ряд нескольких розеток IE
FC RJ45 можно получать большое количество точек подклю-
чения к сети. Например, в 19” стойке управления в один ряд
можно устанавливать до 16 розеток IE RJ45 FC.

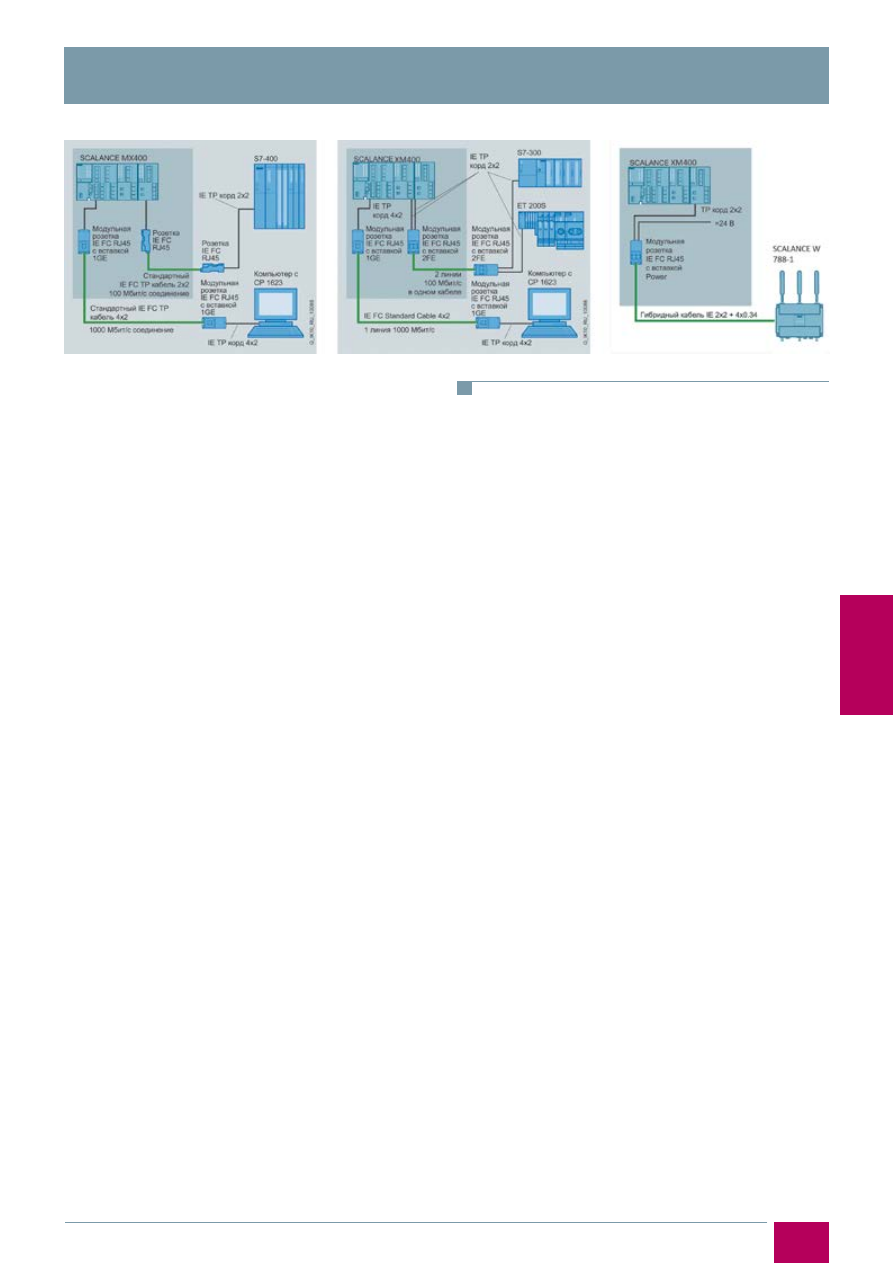

Модульная розетка IE FC RJ45 обладает высокой универсаль-
ностью и может использоваться в сетях со скоростью переда-
чи данных до 1000 Мбит/с. Каждая модульная розетка состоит
из базового модуля и вставки. Базовый модуль монтируется
