ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0723-0007

10

1,4

90

13,0

400

290

250

SQ0723-0008

1,35

12,3

SQ0723-0009

–

–

48

14,5

500

320

280

SQ0723-0015

–

–

36

16,0

380

350

300

SQ0723-0016

–

–

15,5

SQ0723-0017

–

–

18

15,0

510

360

SQ0723-0023

–

–

11,8

330

320

320

SQ0723-0024

–

–

11,4

SQ0723-0029

–

–

12

14,8

460

330

SQ0723-0030

–

–

14,4

SQ0723-0031

–

–

6

12,0

650

360

240

SQ0723-0010

10

1,6

90

14,3

400

290

270

SQ0723-0011

1,5

13,5

SQ0723-0018

–

–

24

12,0

380

300

250

SQ0723-0019

–

–

11,5

SQ0723-0032

10

1,3

120

15,5

550

SQ0723-0033

1,15

14,0

SQ0723-0034

1,5

90

13,5

430

310

260

SQ0723-0035

1,35

12,5

SQ0723-0036

–

–

48

16,0

520

370

330

SQ0723-0042

–

–

36

14,5

420

330

320

SQ0723-0043

–

–

14,0

SQ0723-0044

–

–

18

15,0

550

390

300

SQ0723-0051

–

–

10,5

330

320

270

SQ0723-0052

–

–

10,0

SQ0723-0053

–

–

12

12,0

540

310

280

SQ0723-0057

–

–

13,5

470

320

310

SQ0723-0058

–

–

SQ0723-0059

–

–

6

12,5

610

360

230

SQ0723-0037

10

1,75

90

15,5

430

310

260

SQ0723-0038

1,55

14,0

SQ0723-0039

–

–

48

16,0

520

370

330

SQ0723-0045

–

–

36

420

320

SQ0723-0046

–

–

15,0

SQ0723-0047

–

–

18

15,5

550

390

300

SQ0723-0054

–

–

13,0

320

320

310

SQ0723-0055

–

–

12,5

SQ0723-0060

–

–

12

16,0

470

SQ0723-0061

–

–

15,5

SQ0723-0062

–

–

6

13,0

610

360

230

SQ0723-0040

10

1,85

90

14,7

430

310

260

SQ0723-0041

1,6

14,0

SQ0723-0048

–

–

24

13,0

420

320

270

SQ0723-0049

–

–

12,5

SQ0723-0050

–

–

18

16,0

330

SQ0723-0063

–

–

45

11,5

357

257

294

SQ0723-0064

–

–

12,4

SQ0723-0065

–

–

20

13,57

555

315

215

SQ0723-0066

–

–

8

13,33

540

410

310

SQ0723-0067

–

–

14,52

640

470

390

SQ0723-0068

–

–

4

11,57

510

360

235

SQ0723-0069

–

–

20

13,82

555

315

215

SQ0723-0070

–

–

8

14,0

540

410

310

SQ0723-0071

–

–

14,46

640

470

390

SQ0723-0072

–

–

4

10,65

510

360

235

SQ0723-0073

–

–

35

15,0

555

315

215

SQ0723-0074

–

–

12

10,5

540

410

310

SQ0723-0075

–

–

SQ0723-0076

–

–

8

16,0

640

470

390

SQ0723-0077

–

–

4

12,32

510

360

235

SQ0723-0078

–

–

35

15,5

555

315

215

SQ0723-0080

–

–

15,0

SQ0723-0081

–

–

8

15,5

205

135

155

SQ0723-0082

–

–

18,1

640

470

390

SQ0723-0083

–

–

4

12,32

510

360

235

tdme.ru

470

2

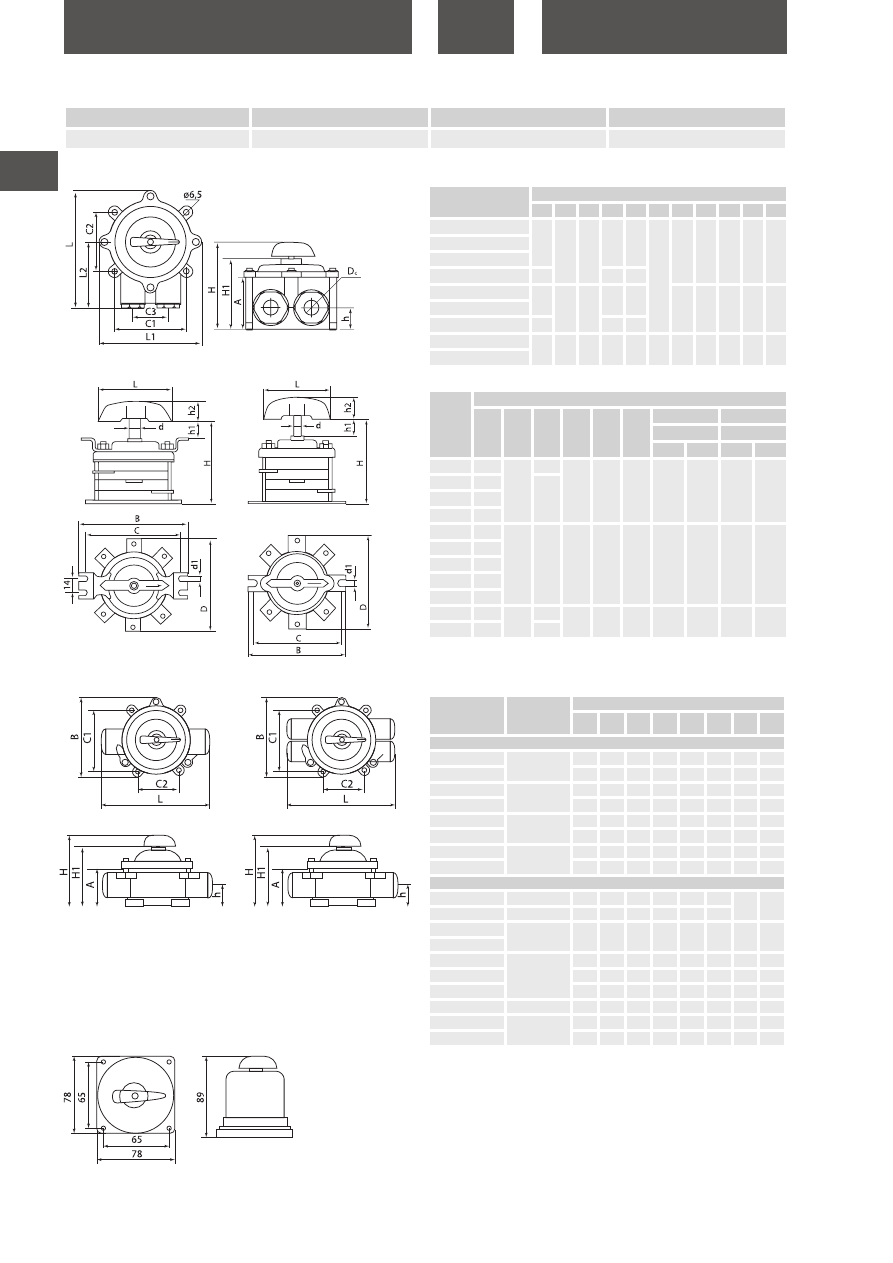

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

TDM ELECTRIC

ЭЛЕКТРОТЕХНИК

ТЕХЭНЕРГО

ЭНЕРГОТЕХКОМПЛЕКТ

ПВ, ПП

ПВ, ПП

ПВ, ПП

ПВ, ПП

ПВ, ПП

Тип IP00

Размеры, мм.

H

L

h

D

d

d1

C

В

исполнение

исполнение

исп.1 исп.3 исп.1 исп.3

1-16

49

45

16

60

6

5

71

55

87

65

2-16

55

17

3-16

60

4-16

65

2-40

78

78

22

92

8

6

103

90

117

100

3-40

88

4-40

98

2-63

108

3-63

128

2-100

103

113

17

130

9

7

137

125

153

140

3-100

118

20

ПВ, ПП тип IP56

пластиковый корпус

Размеры, мм

L

L1

L2

H

H1

h

A

C1 C2 C3 Dc

1-16

120

120 70

81 65

20

46 80 60 36 15

2-16
3-16
4-16

140

90 73

2-40

160

140 92

120 97

75 100 100 40 20

3-40
2-63

185

128 103

2-100

190 120 160 130 34 82 130 130 57 32 190

3-100

Габаритные размеры

Сравнительная таблица аналогов по сериям

IP56 пластиковый корпус

Исполнение 1

Исполнение 3

Исполнение 1, IP56  силуминовый

корпус

IP40 карболитовый корпус

Исполнение 2, IP56  силуминовый

корпус

ПВ, ПП IP56

силуминовый

корпус

Исполнение

Размеры, мм

L

В

H

H1

A

h

C1

C2

ПВ

2-16

1

150 105

90

70

40

22

80

60

2-40

200 130 150 120

60

35

100 100

2-63

2

230 155 190 145

80

49

124 145

2-100

250 175 230 165

95

56

136 158

3-16

1

150 105

90

70

40

22

80

60

3-40

200 130 150 120

60

35

100 100

3-63

2

230 155 190 145

80

49

124 145

3-100

260 175 230 165

95

56

136 158

ПП

2-16/Н2

1

150 105

90

70

40

22

80

60

2-16/Н3

2

140 105 105

88

57

28

2-25/Н2

1

200 130 150 120

60

35

100 100

2-40/Н2

2-63

2

230 155 190 145

80

49

124 145

2-100

250 175 230 165

95

56

136 158

3-16/Н2

140 105 108

88

57

28

80

60

3-40/Н2

1

180 140 150 120

67

35

100 100

3-63

2

230 155 190 145

80

49

124 145

3-100

260 175 230 165

95

56

136 158

tdme.ru

471

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

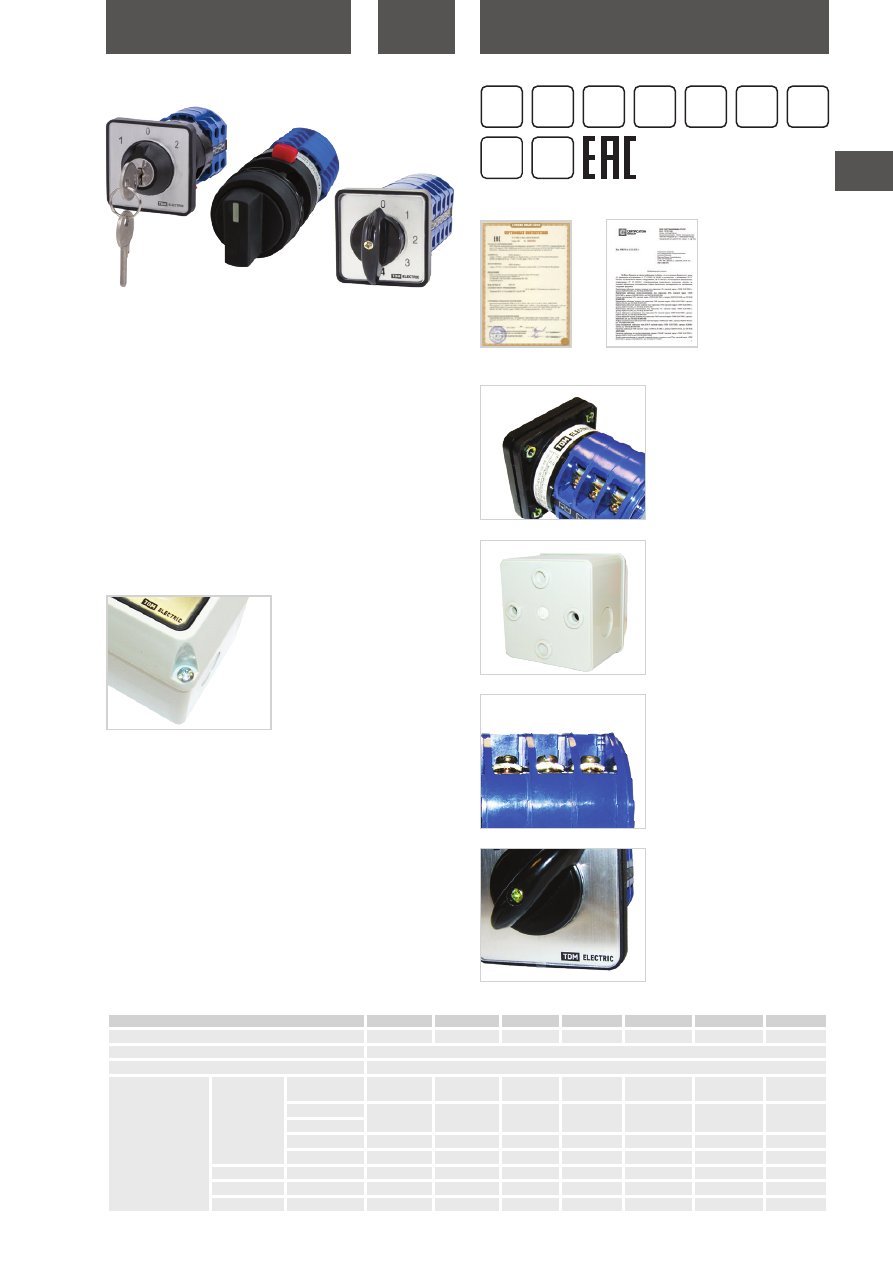

Конструкция

Переключатель исполнения

КПУ11 монтируется на переднюю

панель щитка 4 болтами.

Переключатель исполнения

КПУ38 в защитном боксе имеет

степень защиты IP54 и крепится к

монтажной поверхности задней

стенкой.

Винтовые зажимы для подклю-

чения подводящих проводников

обеспечивают их надежную фик-

сацию.

Крепление рукоятки и передней

панели к корпусу одним болтом

обеспечивает их быстрый съем и

монтаж переключателя на перед-

нюю панель щитка.

КУЛАЧКОВЫЕ ПЕРЕКЛЮЧАТЕЛИ СЕРИИ



КПУ

Назначение

•  Для управления и коммутации электрической нагрузки, схем

управления и др.

Применение

•  Как коммутационный элемент в щитах постоянного



и переменного токов.

•  В щитах управления АВР, двигательной нагрузкой, управления осве-

щением, аварийного выключения, управления режимами для ТП.

•  Управление агрегатами и различными приводами секционных

выключателей, разъединителей, заземлителей на подстанциях.

•  Переключение режимов работы трансформаторов в свароч-

ном оборудовании.

•  Управление режимами работы ТЭНов в нагревательном обо-

рудовании.

Материалы

•  Применение на контактах композита серебро-оксид кадмия

позволяет использовать переключатели для прямого управле-

ния мощными электрическими нагрузками.

Бокс переключателей КПУ38

изготовлен из негорючего само-

затухающего пластика.

Преимущества

•  В ассортименте 37 наиболее часто используемых схем, покры-

вающих 95% потребностей рынка.

•  Возможность отдельно приобрести защитный бокс IP54 для

переключателей и собрать самостоятельно переключатель в

боксе.

•  В ассортименте представлены переключатели для амперме-

тров (1 исполнение) и для вольтметров (3 исполнения), которые

позволяют при помощи однофазного измерительного прибора

проводить измерения токов и напряжений в трехфазных сетях.

•  В ассортименте представлены КПУ с коммутационными схема-

ми, характерными как для отечественных производителей (без

перемычки между выходными контактами), так и для зарубеж-

ных производителей (с перемычкой между выходными контак-

тами).

•  Цены на кулачковые переключатели ТМ TDM ELECTRIC ниже

аналогов других отечественных и зарубежных производителей.

Технические характеристики

Наименование параметра

КПУ…-10

КПУ…-16

КПУ…-20

КПУ…-25

КПУ...-32

КПУ…-40

КПУ…-63

Номинальный ток (тепловой), А

10

16

20

25

32

40

63

Номинальное рабочее напряжение, В

230/400

Номинальное напряжение изоляции, В

690

Номинальный

рабочий ток по

категориям

нагрузки, А

230 В/400 В

АС-21А,

АС-22А

10

16

20

25

32

40

63

АС-23

7,5

12

14

22

30

37,5

57

АС-2
АС-3

5,5

8,8

12,0

15

22

27,5

36

АС-4

1,75

2,8

5,2

6,5

11,0

13,8

15

230 В

АС-15

2,5

4

6

8

14

17,5

400 В

АС-15

1,5

3,2

5

5

5

7,5

24 В

DC-21A

10

16

20

25

32

40

63

Сертификат ТР ТС

гарантия

3

лет

50 Гц

24-400 В

AC/DC

IP54

1-4 р

37

СХЕМ

–25

0

C

+50

0

C

IP20

контакты

IP40

лицевая

панель

Отказное письмо

tdme.ru

472

2

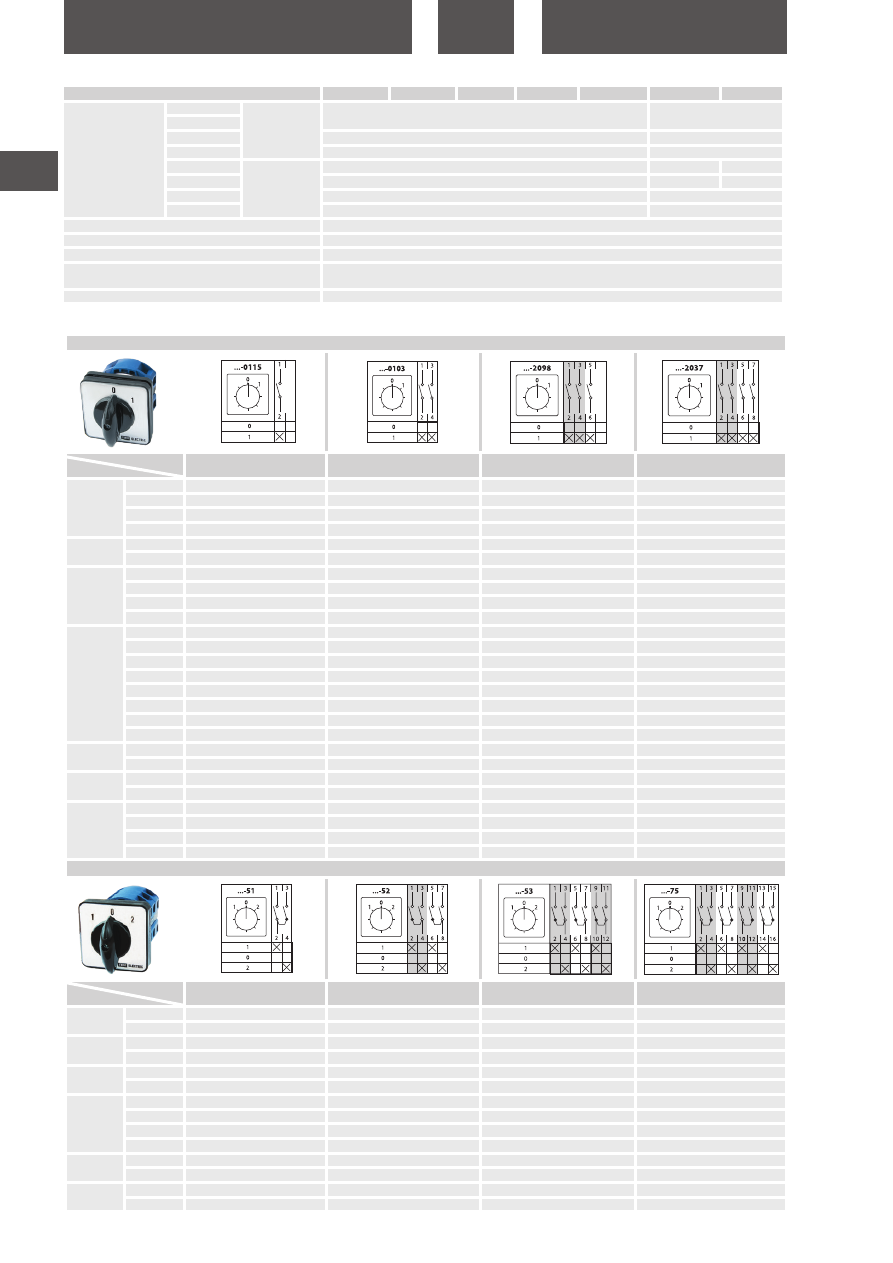

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Положения рукоятки 0-1

 1р

2р

3р

4р

10 А

Тип

КПУ11-10/0115

КПУ11-10/0103

КПУ11-10/2098

КПУ11-10/2037

Артикул

SQ0715-0131

SQ0715-0150

SQ0715-0122

SQ0715-0152

Тип

КПУ11У-10 /0115

КПУ11У-10 /0103

–

–

Артикул

SQ0715-0213

SQ0715-0193

–

–

16 А

Тип

–

–

КПУ11-16/2098

–

Артикул

–

–

SQ0715-0133

–

20A

Тип

–

КПУ11Д-20/0103

КПУ11Д-20/2098

–

Артикул

–

SQ0715-0305

SQ0715-0309

–

Тип

–

КПУ11К-10/0103

КПУ11К-10/2098

–

Артикул

–

SQ0715-0145

SQ0715-0147

–

25 А

Тип

КПУ11-25/0115

КПУ11-25/0103

КПУ11-25/2098

КПУ11-25/2037

Артикул

SQ0715-0063

SQ0715-0064

SQ0715-0137

SQ0715-0066

Тип

–

КПУ11Д-25/0103

КПУ11Д-25/2098

–

Артикул

–

SQ0715-0313

SQ0715-0317

–

Тип

КПУ11У-25 /0115

КПУ11У-25 /0103

–

–

Артикул

SQ0715-0190

SQ0715-0195

–

–

Тип

–

КПУ11К-25/0103

КПУ11К-25/2098

–

Артикул

–

SQ0715-0146

SQ0715-0148

–

32A

Тип

КПУ11У-32 /0115

КПУ11У-32 /0103

–

–

Артикул

SQ0715-0191

SQ0715-0197

–

–

40 А

Тип

–

–

КПУ11-40/2098

–

Артикул

–

–

SQ0715-0160

–

63 А

Тип

–

–

КПУ11-63/2098

–

Артикул

–

–

SQ0715-0144

–

Тип

КПУ11У-63 /0115

КПУ11У-63 /0103

–

–

Артикул

SQ0715-0192

SQ0715-0199

–

–

Положения рукоятки 1-0-2 (с перемычкой)

1р

2р

3р

4р

10 А

Тип

КПУ11-10/51

КПУ11-10/52

КПУ11-10/53

КПУ11-10/75

Артикул

SQ0715-0166

SQ0715-0167

SQ0715-0168

SQ0715-0169

16 А

Тип

–

–

КПУ11-16/53

–

Артикул

–

–

SQ0715-0170

–

20 А

Тип

–

КПУ11Д-20/52

КПУ11Д-20/53

–

Артикул

–

SQ0715-0307

SQ0715-0311

–

25 А

Тип

КПУ11-25/51

КПУ11-25/52

КПУ11-25/53

КПУ11-25/75

Артикул

SQ0715-0171

SQ0715-0172

SQ0715-0173

SQ0715-0174

Тип

–

КПУ11Д-25/52

КПУ11Д-25/53

–

Артикул

–

SQ0715-0315

SQ0715-0319

–

40 А

Тип

–

–

КПУ11-40/53

–

Артикул

–

–

SQ0715-0175

–

63 А

Тип

–

–

КПУ11-63/53

–

Артикул

–

–

SQ0715-0176

–

Ассортимент

Кол-во  полюсов

Ном.  ток

Кол-во  полюсов

Ном.  ток

Наименование параметра

КПУ…-10

КПУ…-16

КПУ...-20

КПУ...-25

КПУ...-32

КПУ...-40

КПУ...-63

Номинальный

рабочий ток одного

контакта, А

24 В

DC-21A

6

25

48 В
110 В

1

4

220 В

0,3

1

24 В

DC-22A

8

12

25

48 В

4

10

16

110 В

0,3

3

220 В

0,2

0,4

Механическая износостойкость, не менее, циклов

100 000

Электрическая износостойкость, не менее, циклов

30 000

Диапазон рабочих температур, °С

от -25 до +50

Степень защиты для исполнений КПУ11

IP40 – со стороны лицевой панели

IP20 – со стороны контактов

Степень защиты для исполнений КПУ38

IP54

tdme.ru

473

2

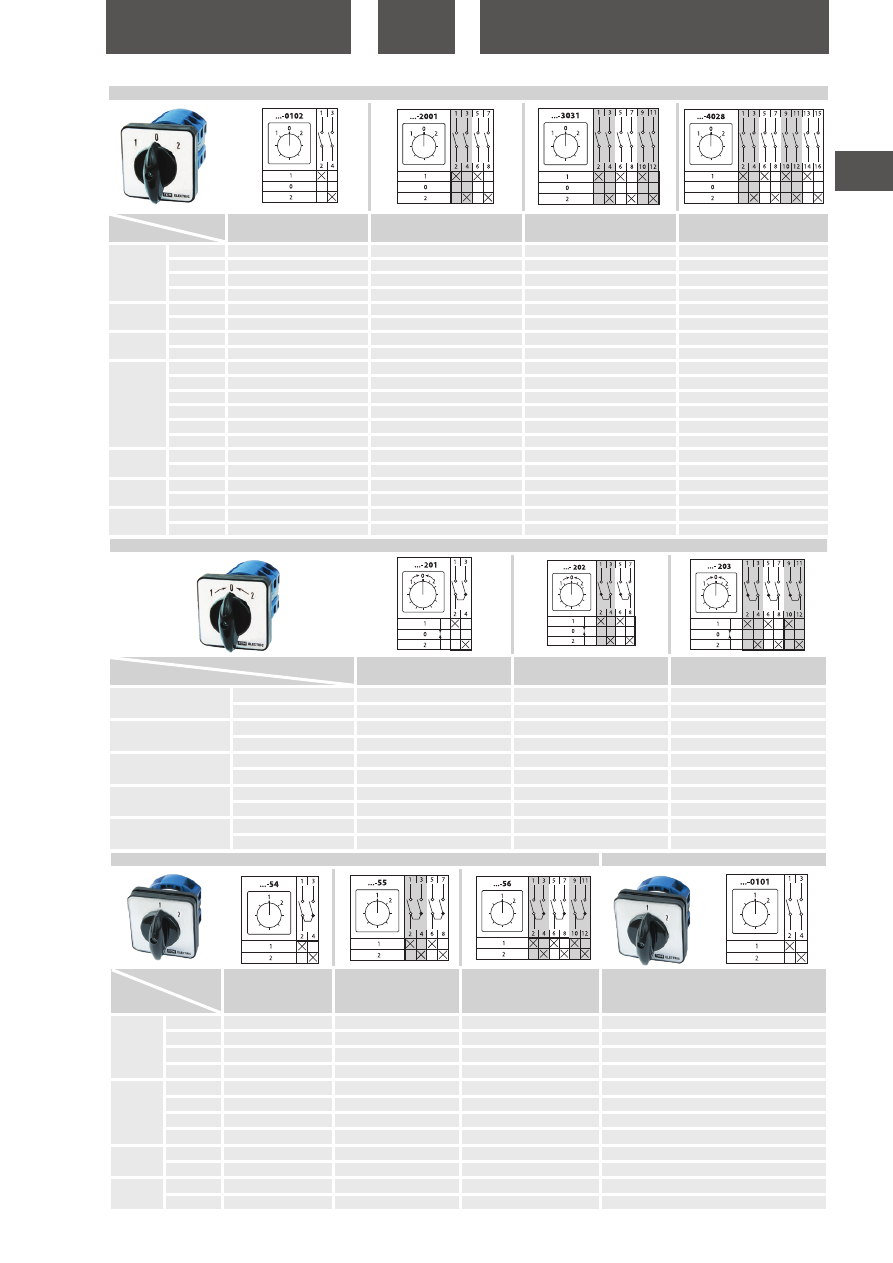

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Положения рукоятки 1-0-2 (без перемычки)

1р

2р

3р

4р

10 А

Тип

КПУ11-10/0102

КПУ11-10/2001

КПУ11-10/3031

КПУ11-10/4028

Артикул

SQ0715-0124

SQ0715-0125

SQ0715-0126

SQ0715-0129

Тип

–

–

КПУ11У-10 /3031

–

Артикул

–

–

SQ0715-0202

–

16 А

Тип

–

–

КПУ11-16/3031

–

Артикул

–

–

SQ0715-0135

–

20А

Тип

КПУ11О-20/0102

КПУ11О-20/2001

КПУ11О-20/3031

КПУ11О-20/4028

Артикул

SQ0715-0034

SQ0715-0035

SQ0715-0036

SQ0715-0037

25 А

Тип

КПУ11-25/0102

КПУ11-25/2001

КПУ11-25/3031

КПУ11-25/4028

Артикул

SQ0715-0067

SQ0715-0068

SQ0715-0139

SQ0715-0070

Тип

–

–

КПУ11У-25 /3031

–

Артикул

–

–

SQ0715-0204

–

Тип

КПУ11О-25/0102

КПУ11О-25/2001

КПУ11О-25/3031

КПУ11О-25/4028

Артикул

SQ0715-0038

SQ0715-0039

SQ0715-0040

SQ0715-0041

32A

Тип

–

–

КПУ11У-32 /3031

–

Артикул

–

–

SQ0715-0206

–

40 А

Тип

–

–

КПУ11-40/3031

–

Артикул

–

–

SQ0715-0142

–

63 А

Тип

–

–

КПУ11У-63 /3031

–

Артикул

–

–

SQ0715-0208

–

Положения рукоятки 1-0-2 (самовозврат, с перемычкой)

1р

2р

3р

10 А

Тип

КПУ11-10/201

КПУ11-10/202

КПУ11-10/203

Артикул

SQ0715-0102

SQ0715-0104

SQ0715-0106

16 А

Тип

–

–

КПУ11-16/203

Артикул

–

–

SQ0715-0107

25 А

Тип

КПУ11-25/201

КПУ11-25/202

КПУ11-25/203

Артикул

SQ0715-0103

SQ0715-0105

SQ0715-0108

40 А

Тип

–

–

КПУ11-40/203

Артикул

–

–

SQ0715-0109

63 А

Тип

–

–

КПУ11-63/203

Артикул

–

–

SQ0715-0110

Положения рукоятки 1-2 (с перемычкой)

Положения рукоятки 1-2 (без перемычки)



1р

2р

3р

1р

10 А

Тип

КПУ11-10/54

КПУ11-10/55

КПУ11-10/56

КПУ11-10/0101

Артикул

SQ0715-0177

SQ0715-0178

SQ0715-0179

SQ0715-0127

Тип

–

КПУ11У-10 /55

–

–

Артикул

–

SQ0715-0194

–

–

25 А

Тип

КПУ11-25/54

КПУ11-25/55

КПУ11-25/56

–

Артикул

SQ0715-0180

SQ0715-0181

SQ0715-0182

–

Тип

–

КПУ11У-25 /55

–

–

Артикул

–

SQ0715-0196

–

–

32 А

Тип

–

КПУ11У-32 /55

–

–

Артикул

–

SQ0715-0198

–

–

63 А

Тип

–

КПУ11У-63 /55

–

–

Артикул

–

SQ0715-0200

–

–

Кол-во  полюсов

Ном.  ток

Кол-во  полюсов

Ном.  ток

Ном. ток

Кол-во  полюсов

tdme.ru

474

2

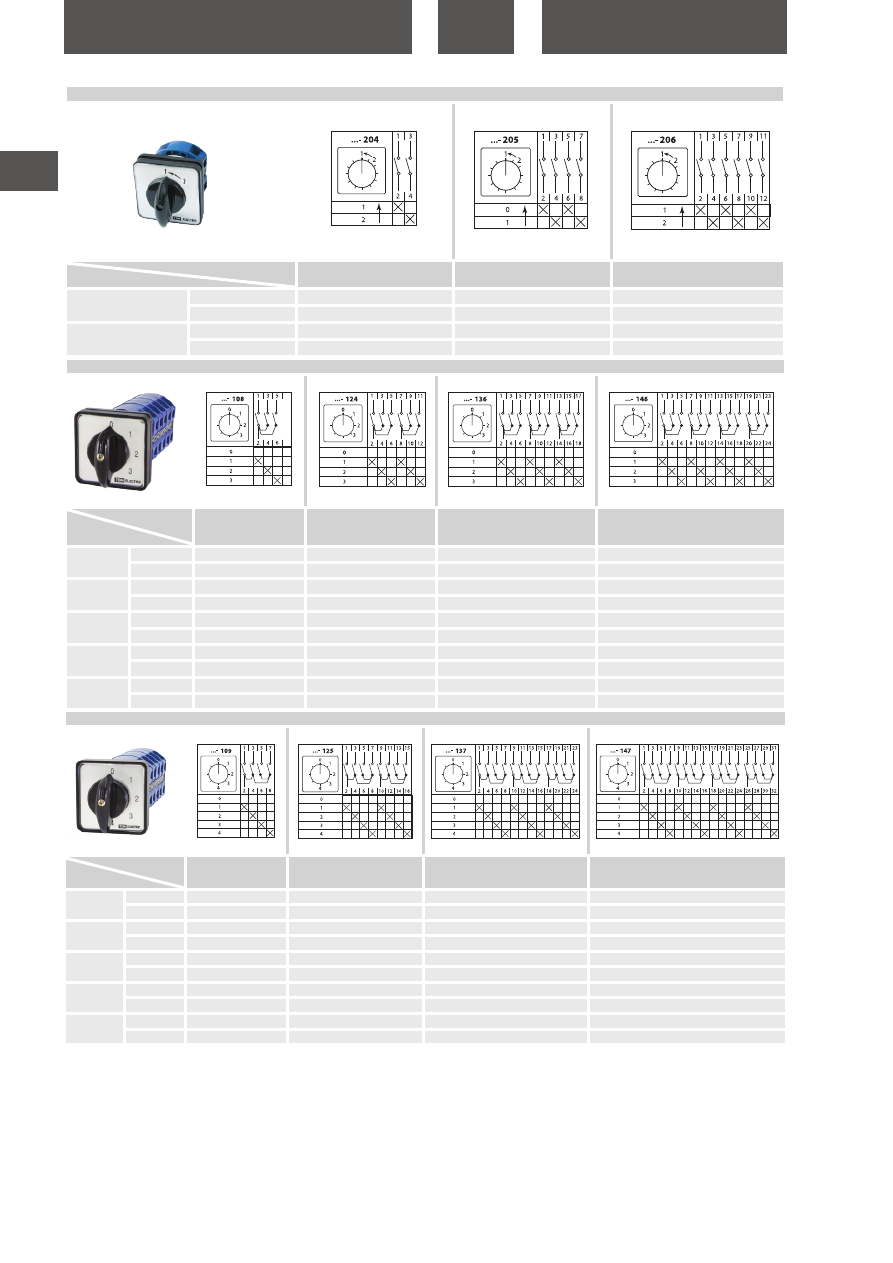

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Положения рукоятки 0-1-2-3-4 (с перемычкой)

1р

2р

3р

4р

10 А

Тип

КПУ11-10/109

КПУ11-10/125

КПУ11-10/137

КПУ11-10/147

Артикул

SQ0715-0092

SQ0715-0094

SQ0715-0096

SQ0715-0101

16 А

Тип

–

–

КПУ11-16/137

–

Артикул

–

–

SQ0715-0097

–

25 А

Тип

КПУ11-25/109

КПУ11-25/125

КПУ11-25/137

–

Артикул

SQ0715-0093

SQ0715-0095

SQ0715-0098

–

40 А

Тип

–

–

КПУ11-40/137

–

Артикул

–

–

SQ0715-0099

–

63 А

Тип

–

–

КПУ11-63/137

–

Артикул

–

–

SQ0715-0100

–

Ном.  ток

Кол-во  полюсов

Положения рукоятки 1-2 (самовозврат, без перемычки)

1р

2р

3р

10 А

Тип

КПУ11-10/204

КПУ11-10/205

КПУ11-10/206

Артикул

SQ0715-0111

SQ0715-0113

SQ0715-0115

25 А

Тип

КПУ11-25/204

КПУ11-25/205

КПУ11-25/206

Артикул

SQ0715-0112

SQ0715-0114

SQ0715-0116

Положения рукоятки 0-1-2-3 (с перемычкой)

1р

2р

3р

4р

10 А

Тип

КПУ11-10/108

КПУ11-10/124

КПУ11-10/136

КПУ11-10/146

Артикул

SQ0715-0082

SQ0715-0084

SQ0715-0086

SQ0715-0091

16 А

Тип

–

–

КПУ11-16/136

–

Артикул

–

–

SQ0715-0087

–

25 А

Тип

КПУ11-25/108

КПУ11-25/124

КПУ11-25/136

–

Артикул

SQ0715-0083

SQ0715-0085

SQ0715-0088

–

40 А

Тип

–

–

КПУ11-40/136

–

Артикул

–

–

SQ0715-0089

–

63 А

Тип

–

–

КПУ11-63/136

–

Артикул

–

–

SQ0715-0090

–

Кол-во  полюсов

Ном.  ток

Ном.  ток

Кол-во  полюсов

tdme.ru

475

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

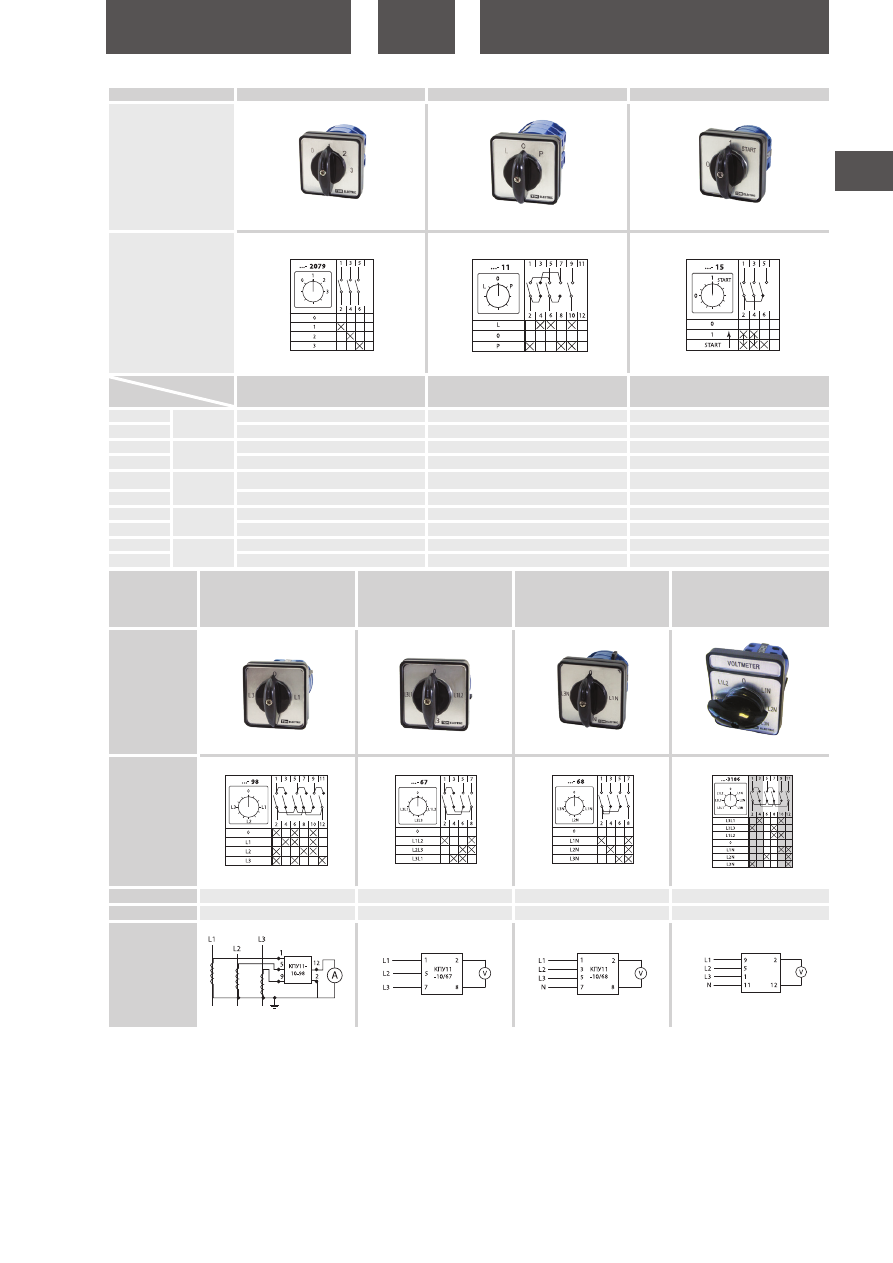

Положения рукоятки

0-1-2-3 (без перемычки)

L-0-P (реверс)

0-1<-START


переключателя

Коммутационная схема

1р

3р

2р

Тип

10 А

КПУ11-10/2079

КПУ11-10/11

КПУ11-10/15

Артикул

SQ0715-0117

SQ0715-0073

SQ0715-0078

Тип

16 А

–

КПУ11-16/11

–

Артикул

–

SQ0715-0074

–

Тип

25 А

КПУ11-25/2079

КПУ11-25/11

–

Артикул

SQ0715-0118

SQ0715-0075

–

Тип

40 А

–

КПУ11-40/11

–

Артикул

–

SQ0715-0076

–

Тип

63 А

–

КПУ11-63/11

–

Артикул

–

SQ0715-0077

–

 Положения

рукоятки



0-L1-L2-L3

(для амперметра)

0-L1L2-L2L3-L1L3

(для вольтметра)

0-L1N-L2N-L3N

(для вольтметра)

L3L1-L2L3-L1L2-0-L1N-L2N-L3N

(для вольтметра)


переключателя

Коммутационная

схема

Тип

КПУ11-10/98

КПУ11-10/67

КПУ11-10/68

КПУ11-10/3186

Артикул

SQ0715-0081

SQ0715-0079

SQ0715-0080

SQ0715-0154

Схема включения

КПУ в сеть

Ном.  ток

Кол-во  полюсов

tdme.ru

476

2

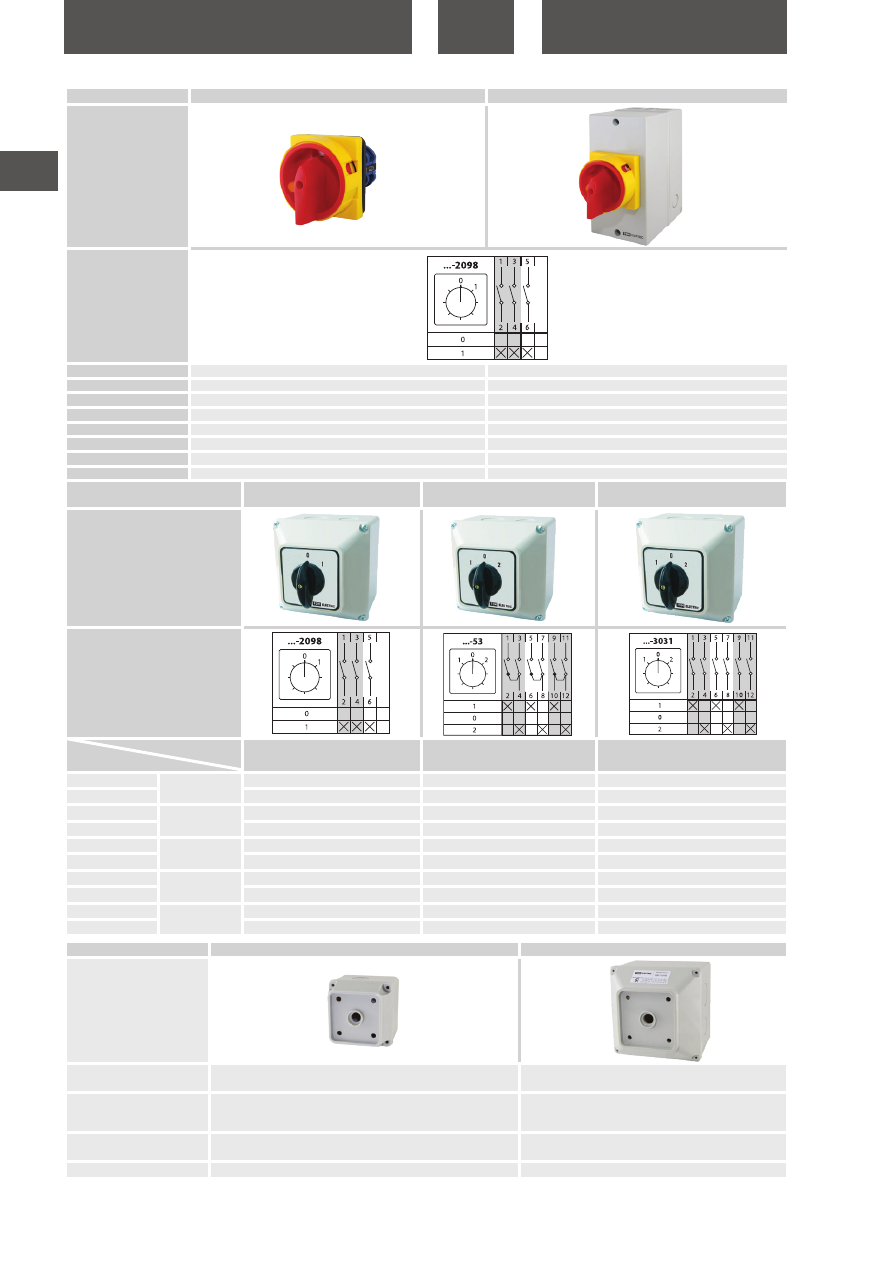

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

 Положения рукоятки


переключателя

Коммутационная схема

Тип

КПУ11У-10 /2098

КПУ38У-10 /2098

Артикул

SQ0715-0201

SQ0715-0209

Тип

КПУ11У-25 /2098

КПУ38У-25 /2098

Артикул

SQ0715-0203

SQ0715-0210

Тип

КПУ11У-32 /2098

КПУ38У-32 /2098

Артикул

SQ0715-0205

SQ0715-0211

Тип

КПУ11У-63 /2098

КПУ38У-63 /2098

Артикул

SQ0715-0207

SQ0715-0212

Положения рукоятки

0-1 (в защитном боксе IP54)

1-0-2 (с перемычкой) (в защитном

боксе IP54)

1-0-2 (без перемычки) (в защитном

боксе IP54)

Изображение  переключателя

Коммутационная схема

3р

3р

3р

Тип

10 А

КПУ38-10/2098

КПУ38-10/53

–

Артикул

SQ0715-0121

SQ0715-0183

–

Тип

16 А

КПУ38-16/2098

КПУ38-16/53

КПУ38-16/3031

Артикул

SQ0715-0132

SQ0715-0184

SQ0715-0134

Тип

25 А

КПУ38-25/2098

КПУ38-25/53

–

Артикул

SQ0715-0136

SQ0715-0185

–

Тип

40 А

КПУ38-40/2098

КПУ38-40/53

КПУ38-40/3031

Артикул

SQ0715-0140

SQ0715-0186

SQ0715-0141

Тип

63 А

КПУ38-63/2098

–

–

Артикул

SQ0715-0143

–

–

Обозначение продукта

Защитный бокс IP54 малый

Защитный бокс IP54 большой

Изображение бокса

 Кол-во слоев используемого

переключателя

для КПУ от 1 до 3-х слоев*

для КПУ от 1 до 3-х слоев*

Номинальный ток

используемого

переключателя

для КПУ от 10 до 25 А

для КПУ от 40 до 63 А

Тип

бокс защитный БЗ-М-IP54 для КПУ 10А-16А (1-3 сл), 25А (1-2 сл)

бокс защитный БЗ-Б-IP54 для КПУ 40А (1-3 сл), 63А (1-2

сл)

Артикул

SQ0715-0071

SQ0715-0072

Ном.  ток

Кол-во  полюсов

* Соответствие числа слоев номеру схемы в конце данного раздела.

tdme.ru

477

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0715-0063

100

10,0

440

320

310

SQ0715-0064
SQ0715-0066

14,0

SQ0715-0067

10,0

SQ0715-0068

14,0

SQ0715-0070

19,0

520

330

SQ0715-0071

60

10,0

460

380

250

SQ0715-0072

30

9,0

620

320

SQ0715-0073

100

12,0

450

310

300

SQ0715-0074
SQ0715-0075

13,5

475

290

295

SQ0715-0076

48

12,0

380

285

300

SQ0715-0077

50

23,0

430

275

430

SQ0715-0078

100

12,0

450

310

300

SQ0715-0079

9,0

SQ0715-0080
SQ0715-0081

12,0

SQ0715-0082

9,0

SQ0715-0083

12,0

SQ0715-0084
SQ0715-0085

13,0

475

290

295

SQ0715-0086

15,0

SQ0715-0087
SQ0715-0088

50

9,0

360

295

360

SQ0715-0089

18,0

SQ0715-0090

36

23,0

430

275

430

SQ0715-0091

100

13,0

475

290

295

SQ0715-0092

9,0

450

310

300

SQ0715-0093

12,0

SQ0715-0094

15,0

475

290

295

SQ0715-0095

14,0

SQ0715-0096

13,0

SQ0715-0097
SQ0715-0098

50

14,0

360

295

360

SQ0715-0099

24,0

SQ0715-0100

36

26,0

430

275

430

SQ0715-0101

50

10,0

360

295

360

SQ0715-0102

100

7,5

450

310

300

SQ0715-0103

8,0

SQ0715-0104

9,0

SQ0715-0105

12,0

SQ0715-0106
SQ0715-0107
SQ0715-0108

13,0

475

290

295

SQ0715-0109

48

12,0

380

285

300

SQ0715-0110

50

24,0

430

275

430

SQ0715-0111

100

7,5

450

310

300

SQ0715-0112

8,0

475

290

295

SQ0715-0113

9,0

450

310

300

SQ0715-0114

12,0

SQ0715-0115
SQ0715-0116

13,0

475

290

295

SQ0715-0117

9,0

450

310

300

SQ0715-0118

12,0

SQ0715-0121

68

17,0

490

320

310

SQ0715-0122

100

12,0

440

SQ0715-0124

10,0

SQ0715-0125

12,0

SQ0715-0126

13,0

SQ0715-0127

10,0

SQ0715-0129

16,0

520

SQ0715-0131

10,0

440

SQ0715-0132

68

17,0

490

SQ0715-0133

100

12,0

440

SQ0715-0134

68

18,0

490

SQ0715-0135

100

13,0

440

SQ0715-0136

68

19,0

490

SQ0715-0137

100

14,0

440

Упаковка

tdme.ru

478

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

КПУ11-10/0115

Расшифровка

КПУ

Серия переключателя

11-

Тип переключателя:

11 – встраиваемое исполнение с передним креплением;

38 – в защитном боксе IP54;

КПУ_Д – Переключатель для установки на DIN-рейку;

КПУ_У – Переключатель с красной поворотной ручкой и желтым храповым венцом, с возможностью

блокировки замка в положении "0";

КПУ_0 – переднее крепление под отверстие 22 мм;

КПУ_К – с ключом.

-10/

Номинальный ток: 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 63 А

0115

Коммутационная схема

Структура условного обозначения

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0715-0139

100

15,0

470

320

330

SQ0715-0140

30

14,0

590

360

320

SQ0715-0141

15,0

SQ0715-0142

64

20,0

470

320

330

SQ0715-0143

30

19,0

590

360

320

SQ0715-0144

64

22,0

470

320

330

SQ0715-0150

100

10,0

440

310

SQ0715-0152

12,0

SQ0715-0154

13,0

SQ0715-0160

72

19,0

470

330

SQ0715-0166

100

10,0

440

310

SQ0715-0167

12,0

SQ0715-0168

13,0

SQ0715-0169

16,0

520

330

SQ0715-0170

13,0

440

310

SQ0715-0171

10,0

SQ0715-0172

14,0

SQ0715-0173

15,0

SQ0715-0174

100

19,0

520

330

SQ0715-0175

64

20,0

470

SQ0715-0176

48

25,0

440

310

SQ0715-0177

100

10,0

SQ0715-0178

12,0

SQ0715-0179

13,0

SQ0715-0180

10,0

SQ0715-0181

14,0

SQ0715-0182

15,0

470

SQ0715-0183

68

18,0

490

SQ0715-0184
SQ0715-0185

30

14,0

590

360

320

SQ0715-0186

15,0

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0715-0201

80

13,15

405

375

300

SQ0715-0203

14

SQ0715-0205

60

14,25

430

210

375

SQ0715-0207

40

13,75

280

350

SQ0715-0209

20

9,25

460

340

280

SQ0715-0210

9,75

SQ0715-0211

10,75

SQ0715-0212

12,75

Упаковка КПУ(У)

TDM ELECTRIC

IEK®

Апатор

КПУ11У-10 /2098

BCS23-010-1

4G10-10 U S6

КПУ11У-25 /2098

BCS23-025-1

4G25-10 U S6

КПУ11У-32 /2098

BCS23-032-1

4G40-10 U S6

КПУ11У-63 /2098

BCS23-063-1

4G63-10 U S6

КПУ38У-10 /2098

BCS33-010-1

4G10-10 РК S6

КПУ38У-25 /2098

BCS33-025-1

4G25-10 РК S6

КПУ38У-32 /2098

BCS33-032-1

4G40-10 РК S6

КПУ38У-63 /2098

BCS33-063-1

4G63-10 РК S6

Сравнительная таблица аналогов

tdme.ru

479

2

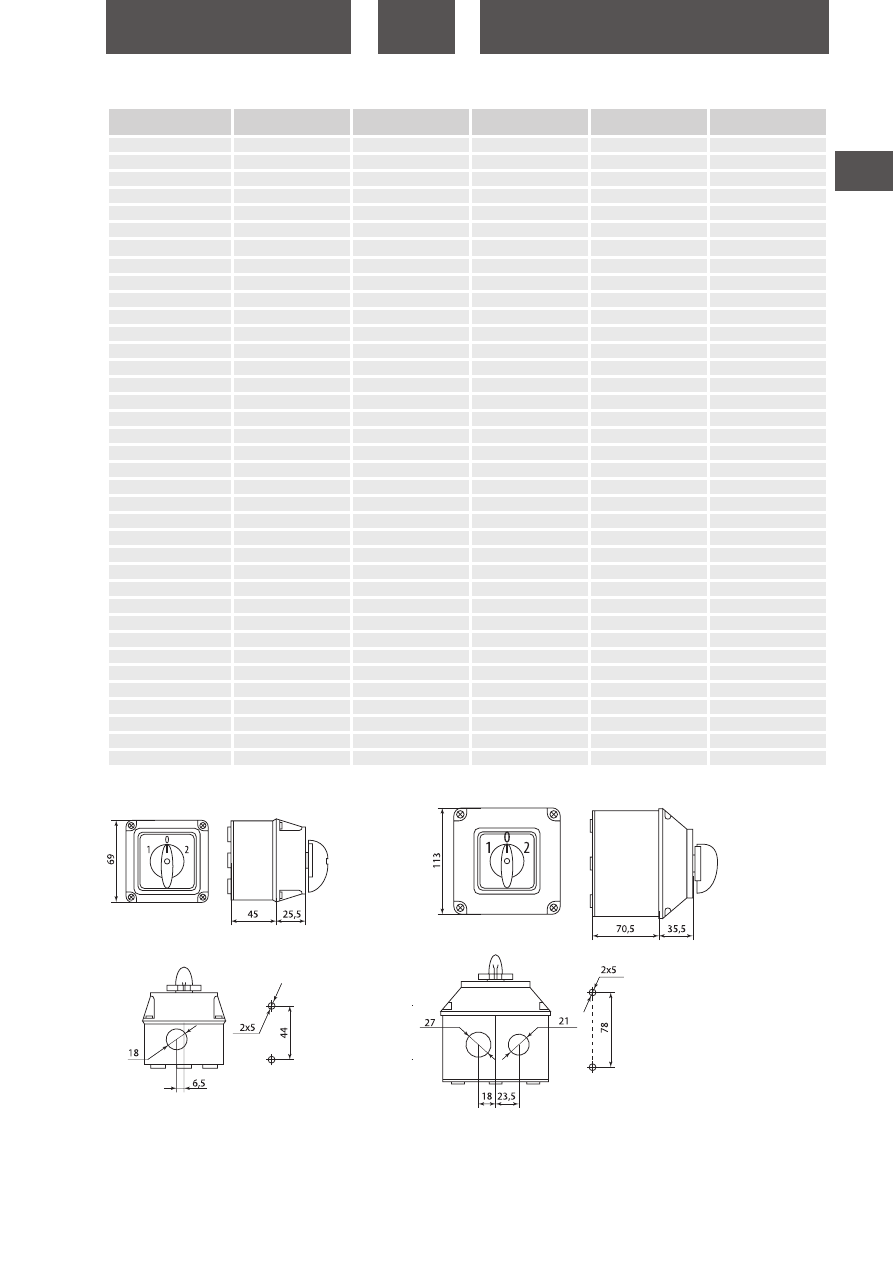

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Сравнительная таблица аналогов по сериям

TDM (КПУ)

Апатор (4G)

Волна (ПК)

Кунцево-Электро

(ПП53)

KEAZ – Курск (ПП53)

ABB (OM, ON)

КПУ…11

4G…11

ПК…3209

ПП53…007

ПП53…007

ONW3PB

КПУ…15

4G…15

–

ПП53…010

ПП53…010

ONSEA10PB

КПУ…51

4G…51

ПК…0134

ПП53…020

ПП53…020

OMU1…, ONU1…

КПУ…52

4G…52

ПК…2144

ПП53…021

ПП53…021

OMU2…, ONU2…

КПУ…53

4G…53

ПК…3194

ПП53…022

ПП53…022

OMU3…, ONU3…

КПУ…54

4G…54

–

ПП53…024

ПП53…024

OMWS1…, ONWS1…

КПУ…55

4G…55

–

ПП53…025

ПП53…025

OMWS2…, ONWS2…

КПУ…56

4G…56

ПК…3172

ПП53…026

ПП53…026

OMWS3…, ONWS3…

КПУ…67

4G…67

ПК…2151

ПП53…018

ПП53…018

OMV3PB, ONV3PB

КПУ…68

4G…68

ПК…2141

ПП53…017

ПП53…017

–

КПУ…75

4G…75

ПК…4177

ПП53…023

ПП53…023

OMU4…, ONU4…

КПУ…98

4G…98

–

ПП53…019

ПП53…019

ONAU32PB

КПУ…108

4G…108

ПК…2089

ПП53…164

–

ONSO31

КПУ…124

4G…124

ПК…3118

–

–

ONSO32

КПУ…136

4G…136

ПК…5107

–

–

ONSO3

КПУ…146

4G…146

–

ПП53…187

–

ONSO34

КПУ…109

4G…109

ПК…2091

–

–

OMSO41

КПУ…125

4G…125

ПК…4170

–

–

OMSO42

КПУ…137

4G…137

ПК…6066

–

–

OMSO43

КПУ…147

4G…147



–

–



КПУ…201

4G…201

ПК…2131

ПП53…161

–

OMURR1, ONURR1

КПУ…202

4G…202

ПК…3018

ПП53…162

–

ONURR2

КПУ…203

4G…203

–

ПП53…163

–

OMURR3, ONURR1

КПУ…204

4G…204

–

ПП53…119

–

–

КПУ…205

4G…205

–

–

–

–

КПУ…206

4G…206

–

–

–

 -

КПУ…0101

4G…516

ПК…0101

ПП53…079

ПП53…079

 -

КПУ…0102

4G…519

ПК…0102

ПП53…047

ПП53…047

 -

КПУ…0103

4G…91

ПК…0103

ПП53…080

ПП53…080

OMA2…, ONA2…

КПУ…0115

4G…90

ПК…0115

ПП53…081

ПП53…081

OMA1…, ONA1…

КПУ…2001

4G…2029

ПК…2029

ПП53…044

ПП53…044

–

КПУ…2037

4G…92

ПК…2037

ПП53…062

ПП53…062

OMA4…, ONA4…

КПУ…2079

4G…2079

ПК…2079

ПП53…043

ПП53…043

–

КПУ…2098

4G…10

ПК…2098

ПП53…002

ПП53…002

OMA3…, ONA3…

КПУ…3031

4G…3031

ПК…3031

ПП53…058

ПП53…058

–

КПУ…3186

4G…66

ПК…3186

ПП53…101

–

OMV3

КПУ…4028

4G…4028

ПК…4028

 -

–

–

КПУ38 10-16 А (1-3 сл.)

25 А (1-2 сл.)

КПУ38 40-63 А

Габаритные размеры

(мм)

tdme.ru

480

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Габаритные размеры

Исполнение

КПУ

АхВ, мм

L, мм

C, мм E, мм F, мм D1, мм D2, мм

КПУ11-10…

48х48

22+9,6*n

43

36

36

Ø 8,5

Ø 4,5

КПУ11-16…

22+9,6*n

КПУ11-25…

23+12.8*n

45,2

КПУ11-40…

64х64

29.2+12.8*n

58

48

48

Ø 10

КПУ11-63…

29.2+21.5*n

66

Номер

схемы

Число

слоев

Номер

схемы

Число

слоев

Номер

схемы

Число

слоев

КПУ…11

3

КПУ…124

3

КПУ…206

3

КПУ…15

2

КПУ…136

5

КПУ…0101

1

КПУ…51

1

КПУ…146

6

КПУ…0102

КПУ…52

2

КПУ…109

2

КПУ…0103

КПУ…53

3

КПУ…125

4

КПУ…0115

КПУ…54

1

КПУ…137

6

КПУ…2001

2

КПУ…55

2

КПУ…147

8

КПУ…2037

КПУ…56

3

КПУ…201

1

КПУ…2079

КПУ…67

2

КПУ…202

2

КПУ…2098

КПУ…68

КПУ…203

3

КПУ…3031

3

КПУ…75

4

КПУ…204

1

КПУ…3186

КПУ…98

3

КПУ…205

2

КПУ…4028

4

КПУ…108

2

–

–

–

–

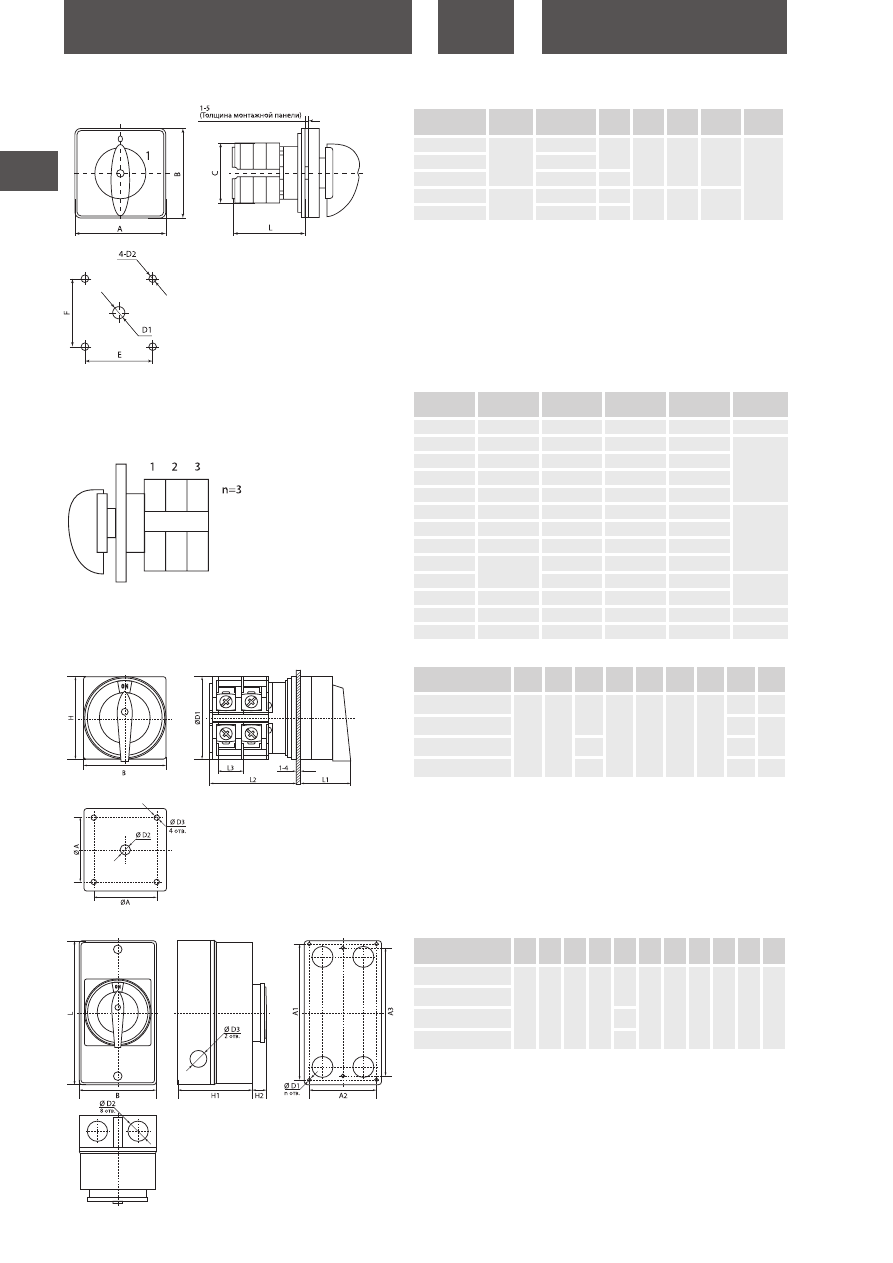

Где n – число слоев в переключателе определяется из таблицы ниже:

Исполнение КПУ11У

А

В

D1

D2

D3

H

L1

L2

L3

КПУ11У-10

48

64

43

10

4

64

40

44

10

КПУ11У-25

51

13

КПУ11У-32

58

55

КПУ11У-63

66

74

22

Исполнение КПУ38У А1

А2

А3

В

D1 D2 D3 H1

H2

L

n

КПУ38У-10

70

70 150 85

23

23

19

86

40 160 3,5

КПУ38У-25

КПУ38У-32

3

КПУ38У-63

23

tdme.ru

481

2

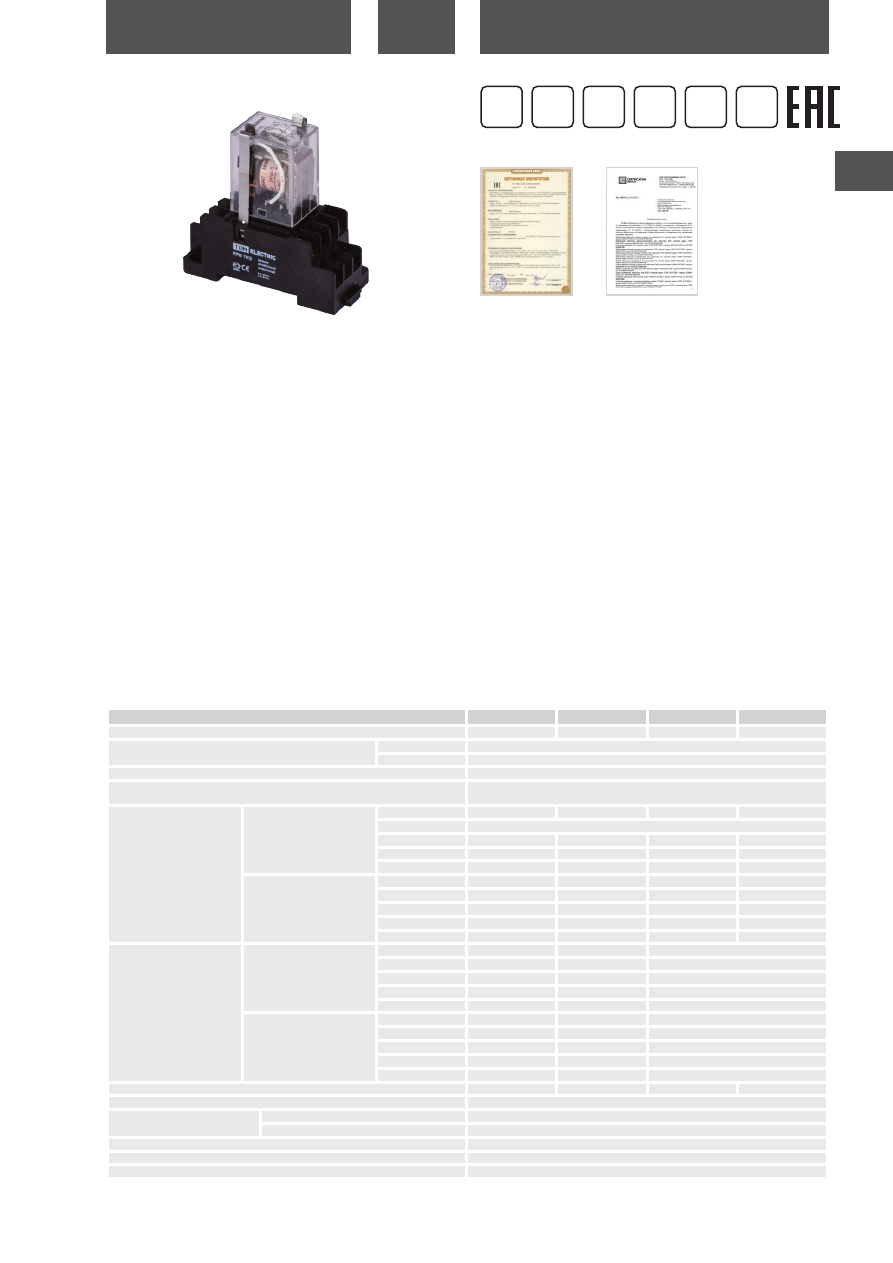

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

РЕЛЕ СЕРИЙ

РЭК77



И



РЭК78

Назначение

•  Для передачи команд управления исполнительным элементам

путем коммутации их электрических цепей переключающими

контактами.

Применение

•  Для управления нагрузками небольшой мощности, требующи-

ми большого количества коммутаций.

•  Для дистанционного управления нагрузкой путем подачи

управляющего напряжения на катушку реле.

•  Широко применяются в автоматике инженерного оборудо-

вания зданий, насосов, систем вентиляции, отопления, осве-

щения и т. д., коммутации электрических цепей переменного

и постоянного тока.

Материалы

•  Применение серебросодержащих контактов (сплав серебра

50±5% с оксидом кадмия) повышает надежность контактиро-

вания и долговечность реле.

Конструкция

•  Реле устанавливается в модульный розеточный разъем, который

крепится как на DIN-рейку, так и на панель с помощью винтов.

•  На разъемах расположены зажимы выводов переключающих

контактов и катушки управления.

Преимущества

•  Ассортимент реле РЭК торговой марки TDM ELECTRIC гораздо

шире ассортимента реле большинства российских произво-

дителей. Это позволяет применять реле РЭК для управления

нагрузкой в сетях любого напряжения.

•  В ассортименте реле РЭК имеются исполнения с индикацией

наличия напряжения на управляющей катушке.

•  Использование скоб-фиксаторов СФ77/78-01 позволяет приме-

нять реле РЭК в шкафах с вибрационными нагрузками.

•  Более высокое значение номинального тока контактов по срав-

нению с промежуточным реле РП-21 позволяет использовать

реле серии РЭК в цепях до 10 А.

•  Любое рабочее положение в пространстве.

•  Уменьшенные габариты реле предоставляют возможность более

рационального размещения изделий на монтажной плоскости.

Комплектация

•  Реле РЭК / разъем РРМ.

•  Групповая упаковочная коробка.

•  Руководство по эксплуатации, паспорт (один на групповую

коробку).

Технические характеристики реле промежуточных модульной серии типа РЭК

Наименование параметра

РЭК77/3

РЭК77/4

РЭК78/3

РЭК78/4

Номинальный ток контактов In, A

10

10

5

3

Номинальное напряжение катушки управления Uc, В

переменный ток*

12; 24; 36; 110; 230

постоянный ток*

12; 24; 48; 60; 110

Минимальное напряжение срабатывания контактов реле

80% от Uном

Напряжение возврата контактов реле

для АС: 30% от Uном

для DC: 10% от Uном

Ток, потребляемый

катушкой, мА

Переменный ток, АС

230 В

10

12

8,5

11

110 В

30

36 В

80

80

50

50

24 В

125

135

60

60

12 В

250

250

115

110

Постоянный ток, DC

110 В

8

10

8

10

60 В

12

15

15

15

48 В

16

20

18

20

24 В

85

85

36

36

12 В

120

120

70

70

Сопротивление катушки,

Ом

Переменный ток, АС

230 В

8000±10%

7500±10%

11500±10%

110 В

1620±10%

1750±10%

2850±10%

36 В

 190±10%

195±10%

360±10%

24 В

80±10%

80±10%

160±10%

12 В

20±10%

20±10%

40±10%

Постоянный то, DC

110 В

7500±10%

6700±10%

10500±10%

60 В

 1800±10%

1850±10%

3100±10%

48 В

1600±10%

1650±10%

2600±10%

24 В

380±10%

360±10%

650±10%

12 В

90±10%

96±10%

160±10%

Количество групп переключающих контактов

3

4

3

4

Время срабатывания (возврата) реле, мс

25

Напряжение пробоя, В

между соседними контактами

1000

между контактами и катушкой

1500

Сопротивление контактов, миллиОм (мОм)

50

Сопротивление изоляции, мегаОм (МОм)

100

Электрическая износостойкость, не менее, циклов

100 000

* Номинальное напряжение катушки управления и тип тока (AC/DC) указаны на катушке реле и видны через прозрачную пластиковую

крышку.

Сертификат ТР ТС

гарантия

5

лет

IP20

IP40

12-110 В

DC

12-230 В

AC

3-4 конт.

группы

Отказное письмо

tdme.ru

482

2

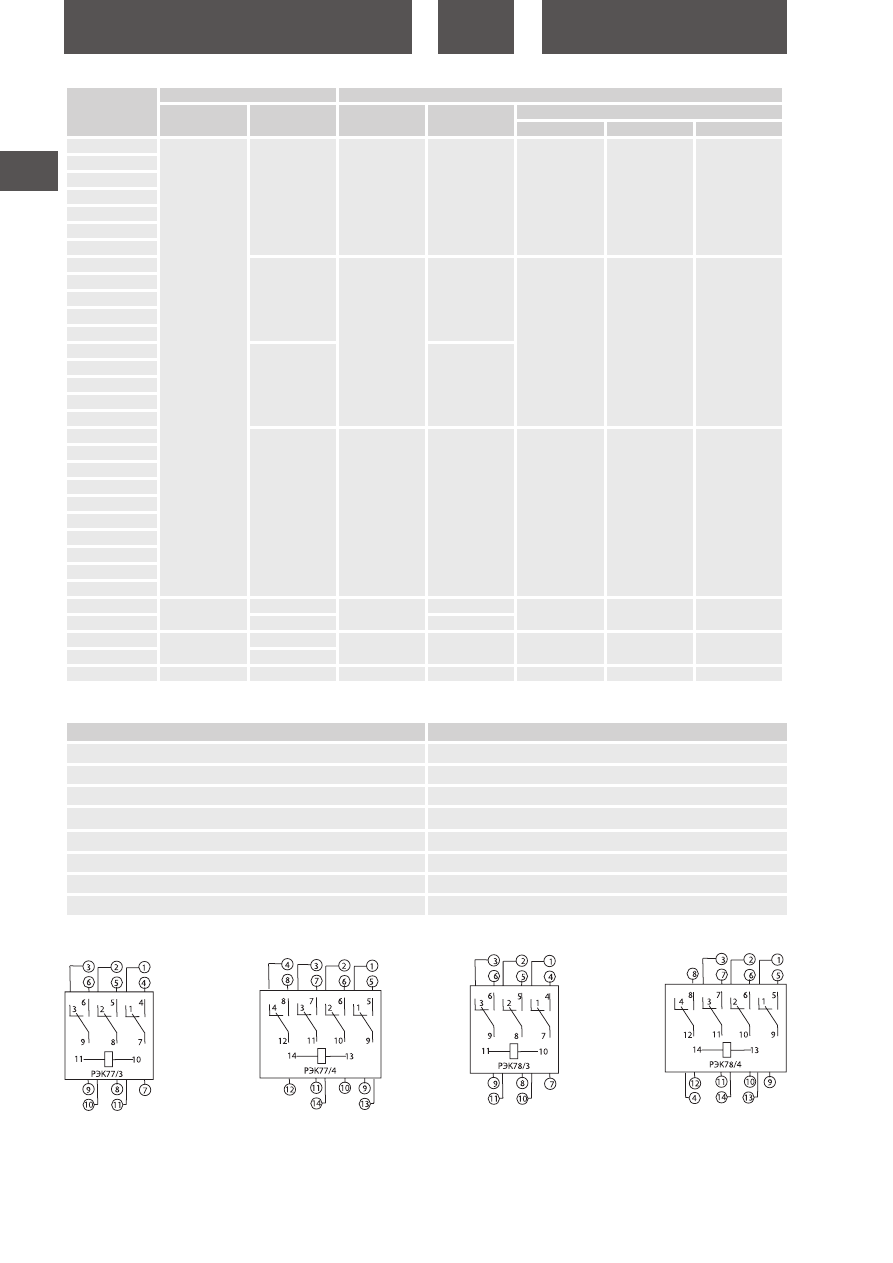

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

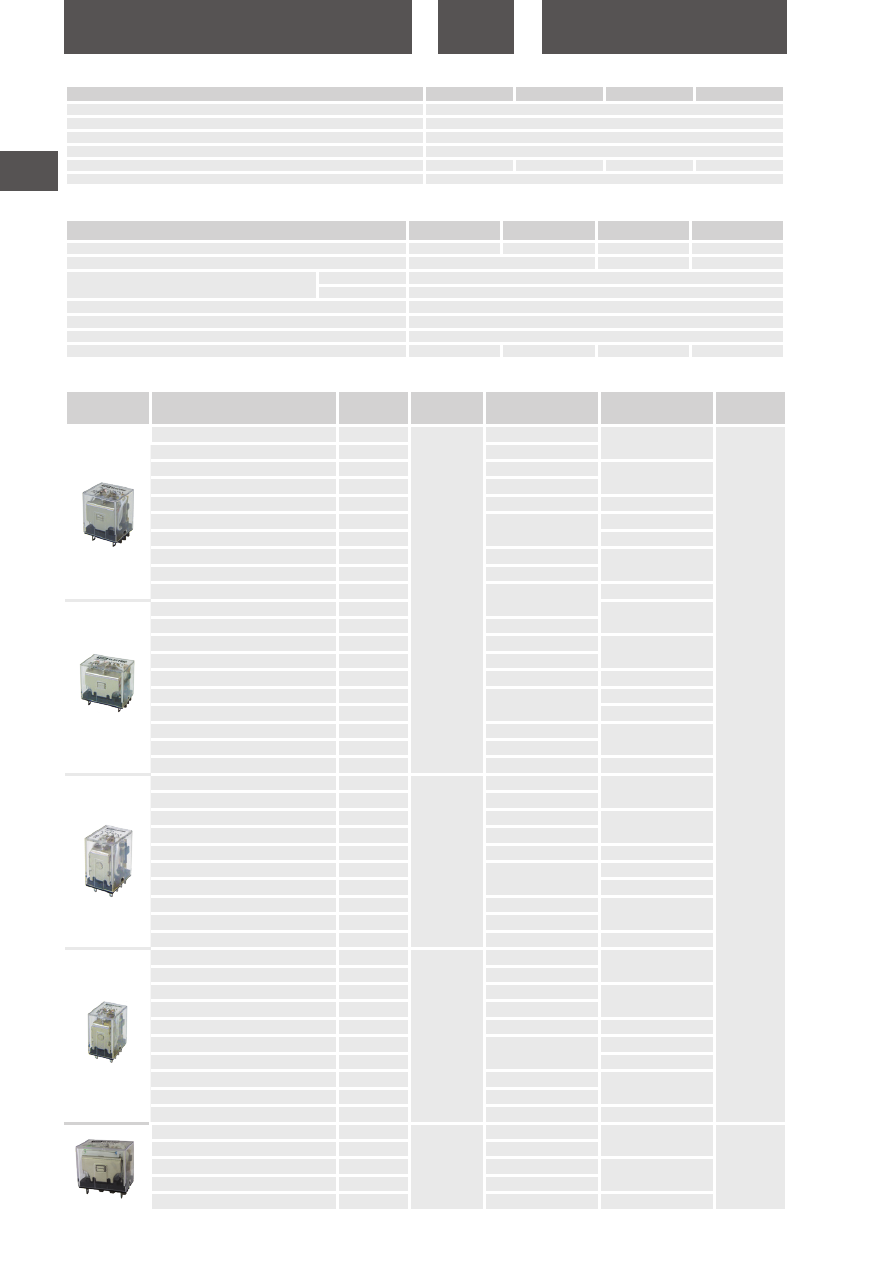

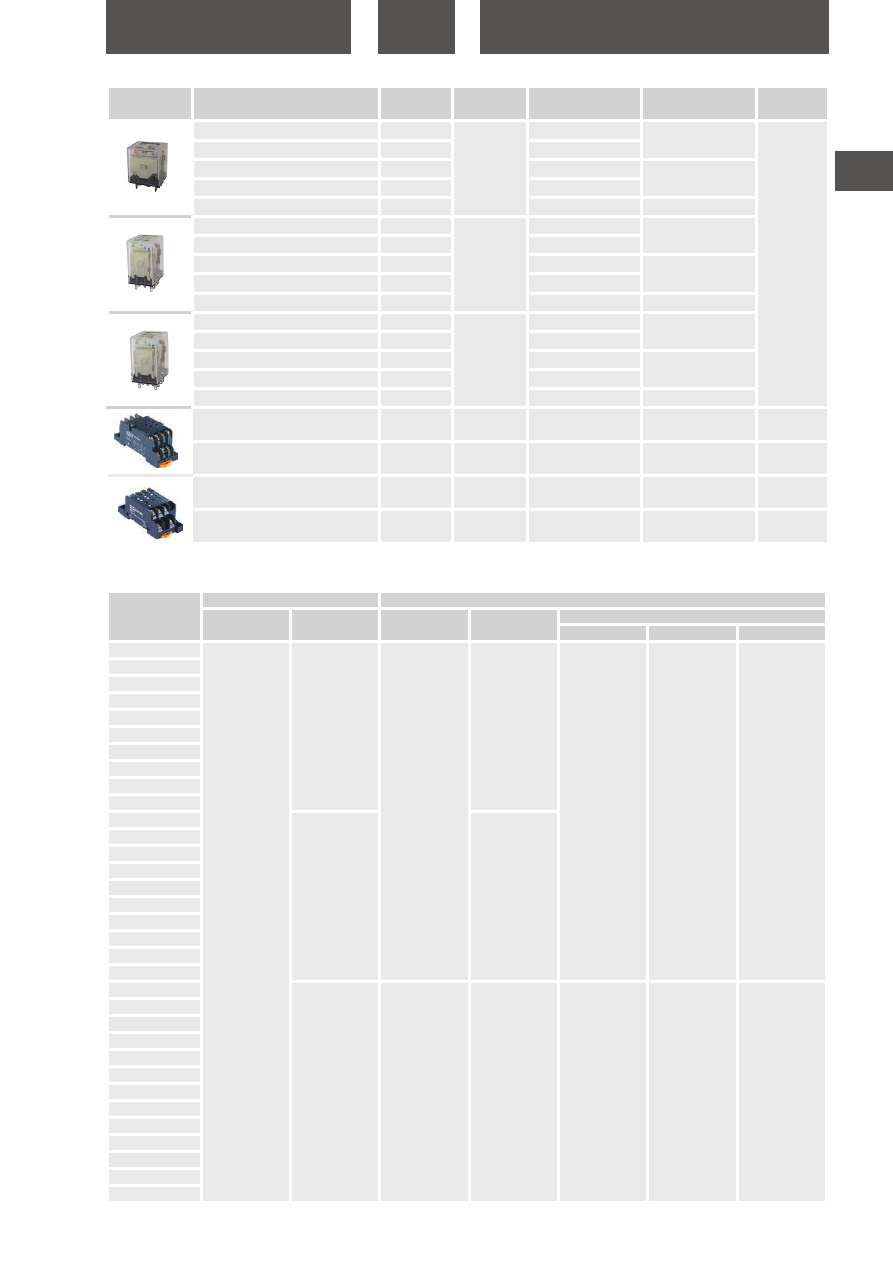

Ассортимент

Технические характеристики разъемов розеточных модульных серии РРМ

Наименование параметра

РРМ77/3

РРМ77/4

РРМ78/3

РРМ78/4

Число контактов

11

14

11

14

Номинальный ток контактов In, A

10

5

3

Номинальное рабочее напряжение, В

переменный ток

6-380

постоянный ток

5-110

Климатическое исполнение и категория размещения по ГОСТ 15150-90

У2.1

Степень защиты по ГОСТ 14254-96

IP20

Диапазон рабочих температур, °С

от -40 до +60

Сечение подключаемых проводников, мм

2

от 0,75 до 2,5

от 0,75 до 2,5

от 0,5 до 1,5

от 0,5 до 1,5


Наименование

Артикул

Номинальный

рабочий ток, А

Переменный/

постоянный ток

 (АС/DC)

Номинальное

напряжение катушек

управления, В

Наличие

индикатора

Реле РЭК77/3 10А 12В AC TDM

SQ0701-0025

10

AC

12

без

индикатора

Реле РЭК77/3 10А 12В DC TDM

SQ0701-0024

DC

Реле РЭК77/3 10А 24В AC TDM

SQ0701-0015

AC

24

Реле РЭК77/3 10А 24В DC TDM

SQ0701-0012

DC

Реле РЭК77/3 10А 36В АС TDM

SQ0701-0017

AC

36

Реле РЭК77/3 10А 48В DС TDM

SQ0701-0018

DC

48

Реле РЭК77/3 10А 60В DС TDM

SQ0701-0019

60

Реле РЭК77/3 10А 110В АС TDM

SQ0701-0020

AC

110

Реле РЭК77/3 10А 110В DС TDM

SQ0701-0021

DC

Реле РЭК77/3 10А 230В АC TDM

SQ0701-0001

AC

230

Реле РЭК77/4 10А 12В AC TDM

SQ0701-0027

12

Реле РЭК77/4 10А 12В DC TDM

SQ0701-0026

DC

Реле РЭК77/4 10А 24В AC TDM

SQ0701-0013

AC

24

Реле РЭК77/4 10А 24В DC TDM

SQ0701-0011

DC

Реле РЭК77/4 10А 36В АС TDM

SQ0701-0028

AC

36

Реле РЭК77/4 10А 48В DС TDM

SQ0701-0029

DC

48

Реле РЭК77/4 10А 60В DС TDM

SQ0701-0030

60

Реле РЭК77/4 10А 110В АС TDM

SQ0701-0031

AC

110

Реле РЭК77/4 10А 110В DС TDM

SQ0701-0032

DC

Реле РЭК77/4 10А 230В АC TDM

SQ0701-0002

AC

230

Реле РЭК78/3 5А 12В АC TDM

SQ0701-0034

5

AC

12

Реле РЭК78/3 5А 12В DC TDM

SQ0701-0033

DC

Реле РЭК78/3 5А 24В АC TDM

SQ0701-0003

AC

24

Реле РЭК78/3 5А 24В DC TDM

SQ0701-0014

DC

Реле РЭК78/3 5А 36В АС TDM

SQ0701-0037

AC

36

Реле РЭК78/3 5А 48В DС TDM

SQ0701-0038

DC

48

Реле РЭК78/3 5А 60В DС TDM

SQ0701-0039

60

Реле РЭК78/3 5А 110В АС TDM

SQ0701-0040

AC

110

Реле РЭК78/3 5А 110В DС TDM

SQ0701-0041

DC

Реле РЭК78/3 5А 230В AC TDM

SQ0701-0010

AC

230

Реле РЭК78/4 3А 12В АC TDM

SQ0701-0036

3

AC

12

Реле РЭК78/4 3А 12В DC TDM

SQ0701-0035

DC

Реле РЭК78/4 3А 24В AC TDM

SQ0701-0016

AC

24

Реле РЭК78/4 3А 24В DC TDM

SQ0701-0004

DC

Реле РЭК78/4 3А 36В АС TDM

SQ0701-0042

AC

36

Реле РЭК78/4 3А 48В DС TDM

SQ0701-0043

DC

48

Реле РЭК78/4 3А 60В DС TDM

SQ0701-0044

60

Реле РЭК78/4 3А 110В АС TDM

SQ0701-0045

AC

110

Реле РЭК78/4 3А 110В DС TDM

SQ0701-0046

DC

Реле РЭК78/4 3А 230В AC TDM

SQ0701-0009

AC

230

Реле РЭК77/3 с инд. 10А 12В AC TDM

SQ0701-0050

10

AC

12

с

индикатором

Реле РЭК77/3 с инд. 10А 12В DC TDM

SQ0701-0051

DC

Реле РЭК77/3 с инд. 10А 24В АC TDM

SQ0701-0052

AC

24

Реле РЭК77/3 с инд. 10А 24В DC TDM

SQ0701-0053

DC

Реле РЭК77/3 с инд. 10А 230В АC TDM

SQ0701-0054

AC

230

Наименование параметра

РЭК77/3

РЭК77/4

РЭК78/3

РЭК78/4

Механическая износостойкость, не менее, циклов

10 000 000

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Степень защиты по ГОСТ 14254-96

IP40

Диапазон рабочих температур, °С

от -25 до +55

Наличие драгоценных металлов (серебро), мг

55

70

55

70

Потребляемая мощность, активная/полная, Вт/ВА

0,9/1,2

tdme.ru

483

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0701-0025

20

1,2

200

12,0

360

350

280

SQ0701-0024
SQ0701-0015
SQ0701-0012
SQ0701-0017
SQ0701-0018
SQ0701-0019
SQ0701-0020
SQ0701-0021
SQ0701-0001
SQ0701-0027

1,45

14,5

SQ0701-0026
SQ0701-0013
SQ0701-0011
SQ0701-0028
SQ0701-0029
SQ0701-0030
SQ0701-0031
SQ0701-0032
SQ0701-0002
SQ0701-0034

0,8

300

12,0

450

330

220

SQ0701-0033
SQ0701-0003
SQ0701-0014
SQ0701-0037
SQ0701-0038
SQ0701-0039
SQ0701-0040
SQ0701-0041
SQ0701-0010
SQ0701-0036
SQ0701-0035
SQ0701-0016

Упаковка


Наименование

Артикул

Номинальный

рабочий ток, А

Переменный/

постоянный ток (АС/

DC)

Номинальное

напряжение катушек

управления, В

Наличие

индикатора

Реле РЭК77/4 с инд. 10А 12В AC TDM

SQ0701-0055

10

AC

12

с

индикатором

Реле РЭК77/4 с инд. 10А 12В DC TDM

SQ0701-0056

DC

Реле РЭК77/4 с инд. 10А 24В АC TDM

SQ0701-0057

AC

24

Реле РЭК77/4 с инд. 10А 24В DC TDM

SQ0701-0058

DC

Реле РЭК77/4 с инд. 10А 230В АC TDM

SQ0701-0059

AC

230

Реле РЭК78/3 с инд. 5А 12В АC TDM

SQ0701-0060

5

AC

12

Реле РЭК78/3 с инд. 5А 12В DC TDM

SQ0701-0061

DC

Реле РЭК78/3 с инд. 5А 24В АC TDM

SQ0701-0062

AC

24

Реле РЭК78/3 с инд. 5А 24В DC TDM

SQ0701-0063

DC

Реле РЭК78/ с инд.3 5А 230В АC TDM

SQ0701-0064

AC

230

Реле РЭК78/4 с инд. 3А 12В АC TDM

SQ0701-0065

3

AC

12

Реле РЭК78/4 с инд. 3А 12В DC TDM

SQ0701-0066

DC

Реле РЭК78/4 с инд. 3А 24В АC TDM

SQ0701-0067

AC

24

Реле РЭК78/4 с инд. 3А 24В DC TDM

SQ0701-0068

DC

Реле РЭК78/4 с инд. 3А 230В АC TDM

SQ0701-0069

AC

230

Разъем РРМ77/3 для РЭК77/3

модульный TDM

SQ0701-0005

10

–

–

–

Разъем РРМ77/4 для РЭК77/4

модульный  TDM

SQ0701-0006

10

–

–

–

Разъем РРМ78/3 для РЭК78/3

модульный TDM

SQ0701-0007

5

–

–

–

Разъем РРМ78/4 для РЭК78/4

модульный TDM

SQ0701-0008

3

–

–

–

tdme.ru

484

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0701-0004

20

0,8

300

12,0

450

330

220

SQ0701-0042
SQ0701-0043
SQ0701-0044
SQ0701-0045
SQ0701-0046
SQ0701-0009
SQ0701-0050

1,2

200

12,5

360

350

280

SQ0701-0051
SQ0701-0052
SQ0701-0053
SQ0701-0054
SQ0701-0055

1,45

14,5

SQ0701-0056
SQ0701-0057
SQ0701-0058
SQ0701-0059
SQ0701-0060

0,8

300

12,0

450

330

220

SQ0701-0061
SQ0701-0062
SQ0701-0063
SQ0701-0064
SQ0701-0065
SQ0701-0066
SQ0701-0067
SQ0701-0068
SQ0701-0069
SQ0701-0005

10

0,58

240

13,0

480

340

200

SQ0701-0006

0,73

14,0

SQ0701-0007

20

0,94

360

15,0

470

350

220

SQ0701-0008

1,05

SQ0701-0100

10

0,025

1000

2,5

140

140

120

Сравнительная таблица аналогов по сериям

Схемы подключения к сети

(+)

(–)

(+)

(–)

(+)

(–)

(+)

(–)

TDM ELECTRIC

Реле и Автоматика

Разъем РРМ77/3

Розетка PTF11A

Разъем РРМ77/4

Розетка PTF14A

Разъем РРМ78/3

Розетка PTF11A

Разъем РРМ77/4

Розетка PTF14A

Реле РЭК77/3

РП-63

Реле РЭК77/4

РП-64

Реле РЭК78/3

РП-64

Реле РЭК78/4

РП-54, РП-21
