TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год)

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

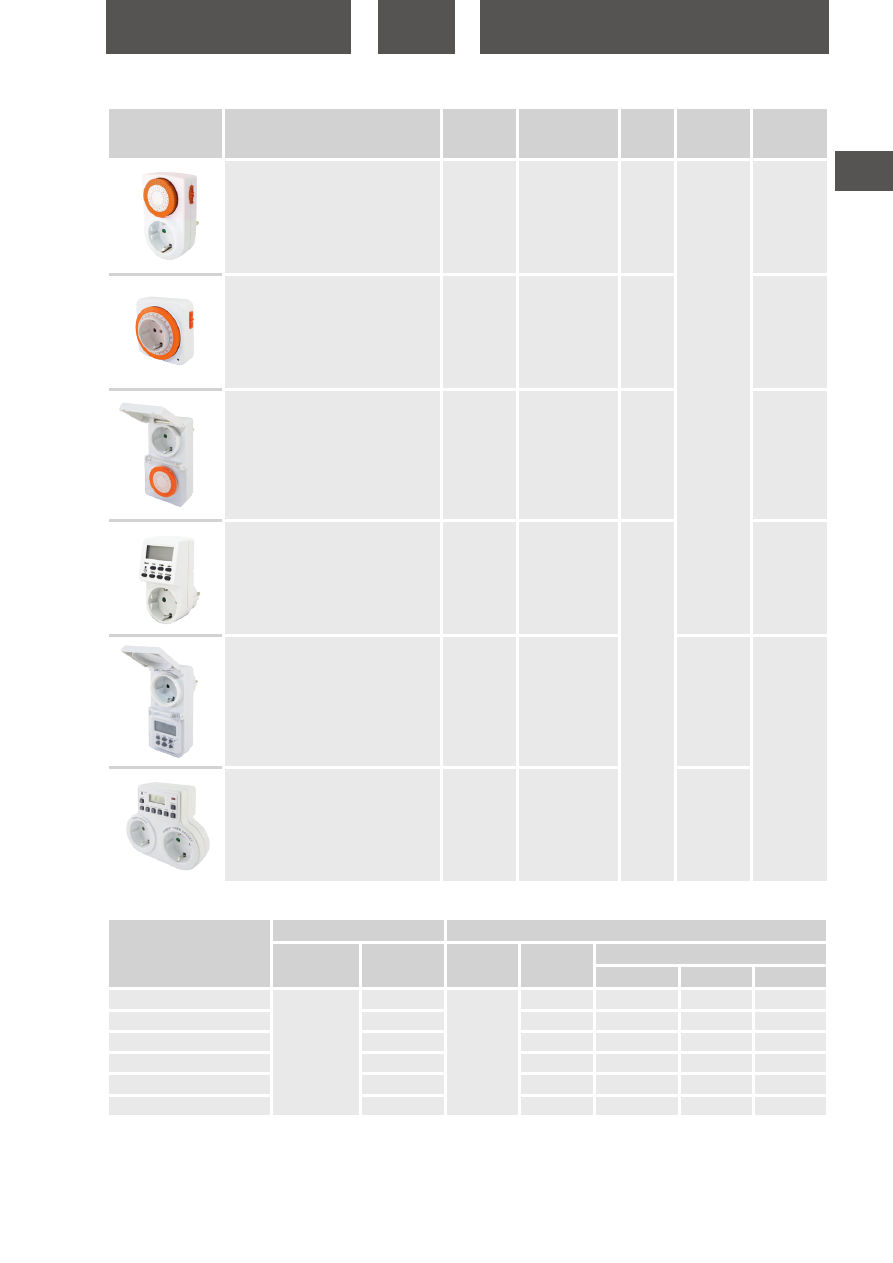

197


Наименование

Артикул

Цикл работы

Шаг

установки

времени,

мин

Номинальный

ток, А

Число циклов/

Количество

ячеек памяти

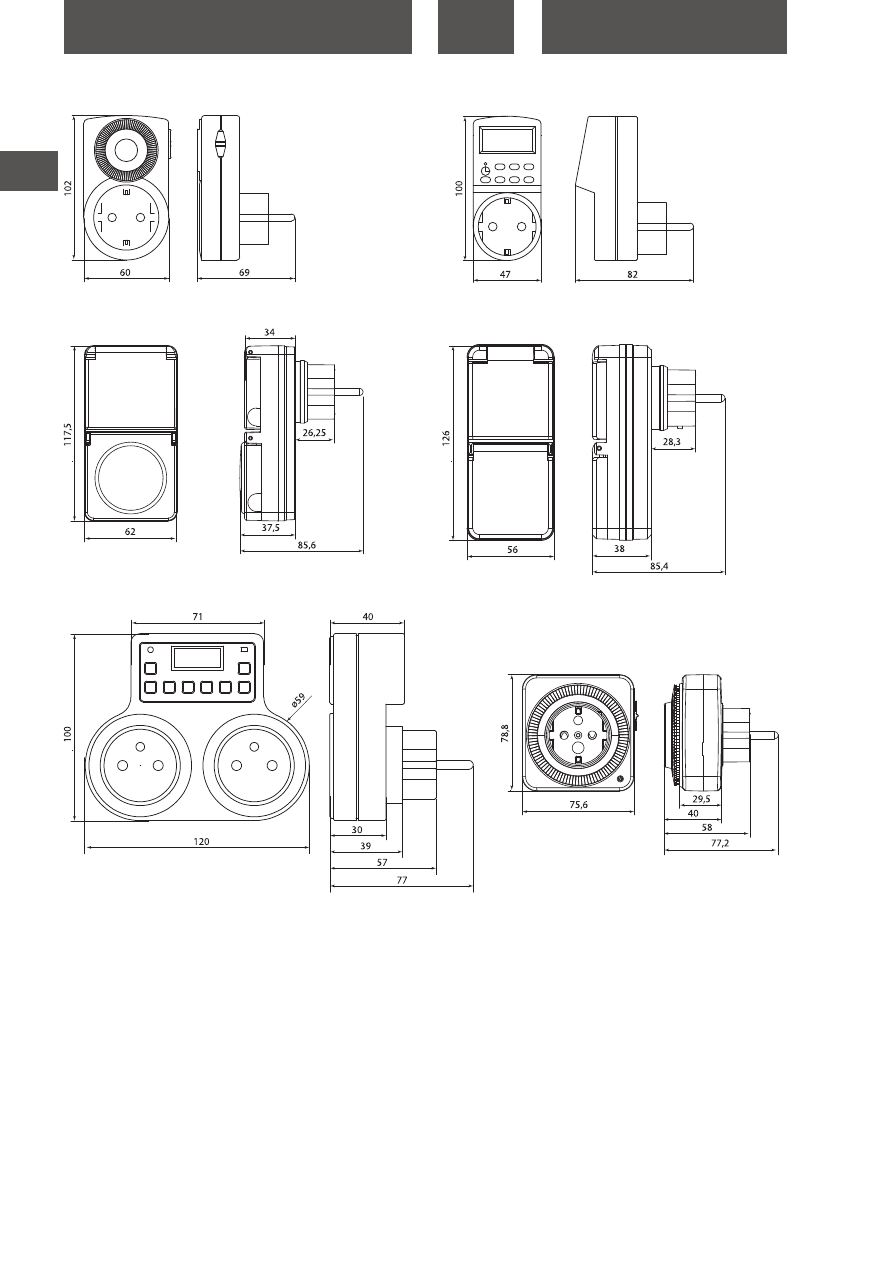

Таймер розеточный механический ТРМ-01-30

мин/24ч-16 А TDM

SQ1506-0001

24 часа (суточный)

Таймер розеточный ТРМ-02-15мин/24ч-16А

(суточный, квадратный) TDM

SQ1506-0003

24 часа (суточный)

Таймер розеточный ТРМ-03-30мин/24ч-16А-

IP44 (суточный, защита от влаги) TDM

SQ1506-0004

24 часа (суточный)

Таймер розеточный электронный ТРЭ-01-1

мин/7дн-20on/off-16 А TDM

SQ1506-0002

24 часа (суточный) /

7 дней (недельный)

Таймер розеточный ТРЭ-02-1мин/7дн-10on/

off-8А-IP44 (недельный, защита от влаги) TDM

SQ1506-0005

24 часа (суточный) /

7 дней (недельный)

Таймер розеточный ТРЭ-03-1мин/7дн-10on/

off-2х8А-2р (недельный, 2 розетки) TDM

SQ1506-0006

24 часа (суточный) /

7 дней (недельный)

2х8

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1506-0001

1,8

7,5

490

290

210

SQ1506-0002

2,1

8,5

495

270

390

SQ1506-0003

2,3

9,2

375

315

450

SQ1506-0004

2,5

550

325

410

SQ1506-0005

2,7

10,5

565

355

390

SQ1506-0006

3,3

600

465

330

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

199

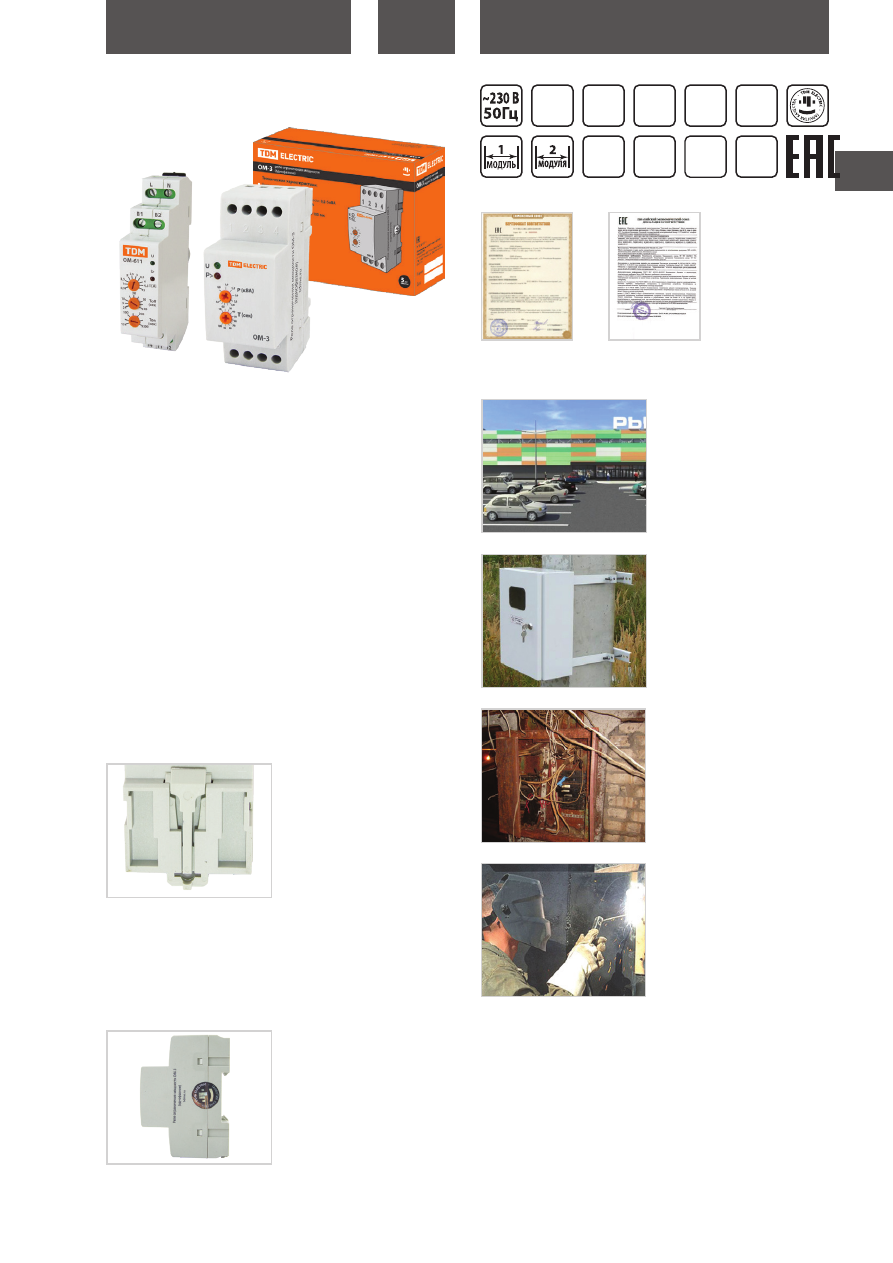

Применение

ОГРАНИЧИТЕЛИ МОЩНОСТИ СЕРИЙ

ОМ-3, ОМ-611

(ОДНОФАЗНЫЕ)

Назначение

• Для контро ля потребления мощности в однофазных сетях

переменного тока и отключения потребителя в случае превы-

шения установленного лимита мощности.

Материалы

• Корпус ограничителя выполнен из не поддерживающего горе-

ние пластика.

Конструкция и принцип работы

• Ограничитель ОМ-3 контролирует величину напряжения

и величину потребляемого тока нагрузки с помощью встро-

енного трансформатора тока. Ограничитель ОМ-611 работает

через внешний трансформатор тока. Сигналы, пропорциональ-

ные напряжению сети и току, поступают в вычислительный

блок, где производится расчет действующего значения потре-

бляемой мощности.

• При превышении установленного лимита потребляемой мощ-

ности ограничитель отключает нагрузку на заданное время,

которое устанавливается регулятором на лицевой панели.

• При контроле значения мощности более 2 кВА необходимо

использование контактора.

Преимущества

• Ограничители обеспечивают контроль потребления мощности

на вводе в сеть потребителя.

Ограничитель ОМ-3 имеет удоб-

ную двухпозиционную защелку,

фиксируемую в обоих положе-

ниях.

Контроль за используемой

потребителем электрической

мощностью при введении лими-

тов потребления электроэнер-

гии.

Защита изношенных сетей от

недопустимых перегрузок, свя-

занных с подключением мощных

нагрузок.

Контроль несанкционированных

подключений к электрической

сети потребителя.

Сертификат ТР ТС

На корпус наклеена фирмен-

ная защитная голограмма

ТМ TDM ELECTRIC, подтверждаю-

щая качество изделия.

• Одно из лучших ценовых предложений на рынке среди анало-

гов.

Комплектация

• Реле ограничения мощности ОМ-3/ОМ-611.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Равномерное распределение

потребляемой мощности между

арендаторами для контроля

общей выделенной мощности.

• Ограничитель ОМ-611 работает с внешним трансформатором

тока, поэтому диапазон контролируемой мощности лимитиро-

ван только номинальным током измерительного трансформа-

тора тока, подключаемого к нему.

• ОМ-611 имеет дополнительную функцию реле напряжения,

обеспечивающую защитное отключение нагрузки при выходе

питающего напряжения за границы диапазона 160–260 В.

гарантия

лет

IP20 8 А

10–100

сек

15–300

сек

16 А

0,5–5

кВА

–25

+50

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

200

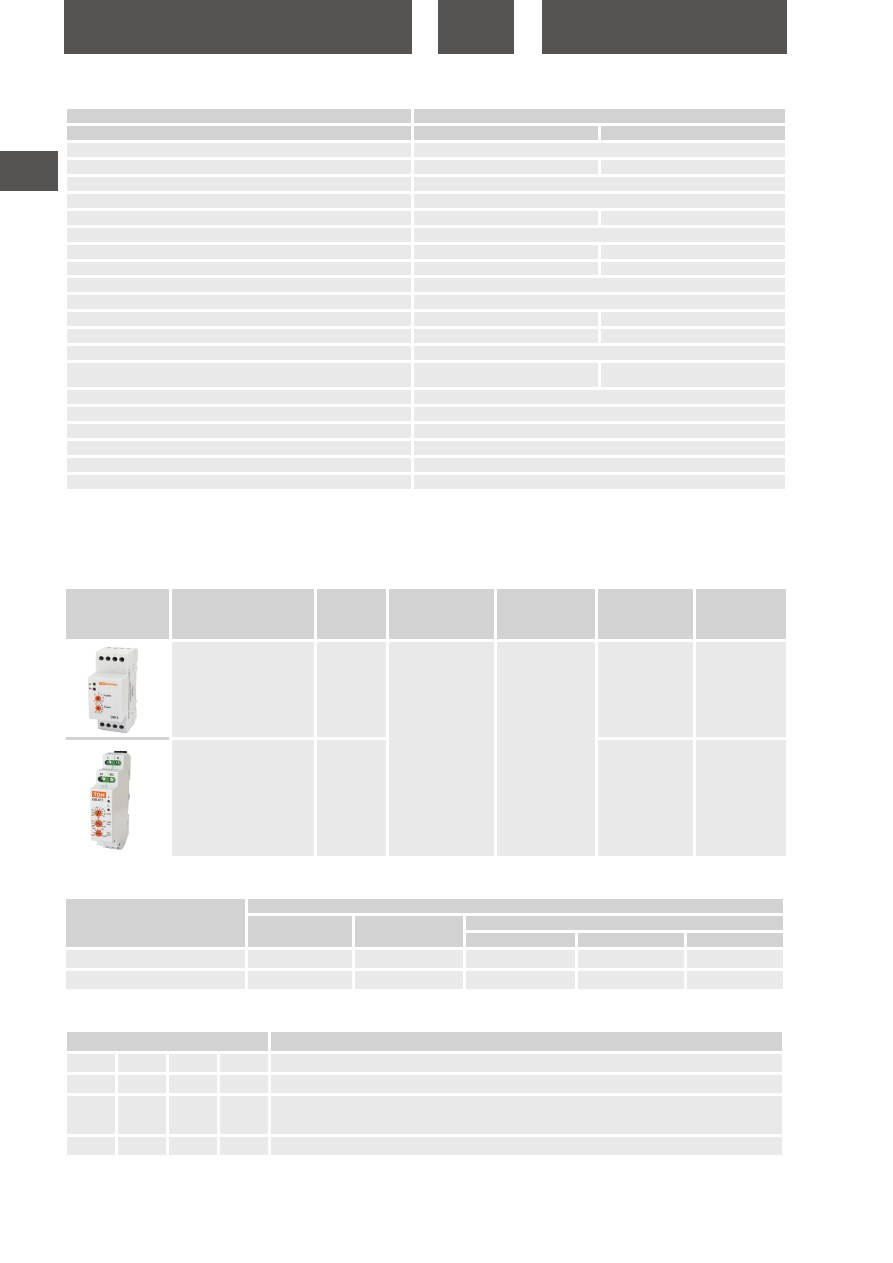

Технические характеристики

* При нагрузке более 2 кВА необходимо применять контактор.

** Диапазон контролируемого тока зависит от коэффициента трансформации трансформатора тока, например, при использовании транс-

форматора 100/5 А диапазон контролируемого тока будет от 10 А до 100 А.


Наименование

Артикул

Диапазон контроля

мощности, кВА

(тока, А, для ОМ-611)

Шаг изменения

мощности, кВА

(тока, А,

для ОМ-611)

Время отключения

нагрузки, сек

Время повторного

включения, сек

Реле ограничения мощности

ОМ-3 0,5/5-01 TDM

SQ1505-0001

0,5–5

(регулируется)

0,5

1,5

10–100

(регулируется)

Реле ограничения мощности

ОМ-611 0,5/5А-01 TDM

SQ1505-0006

2–40

(регулируется)

15–300

(регулируется)

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1505-0001

100

407

385

217

SQ1505-0006

100

500

240

170

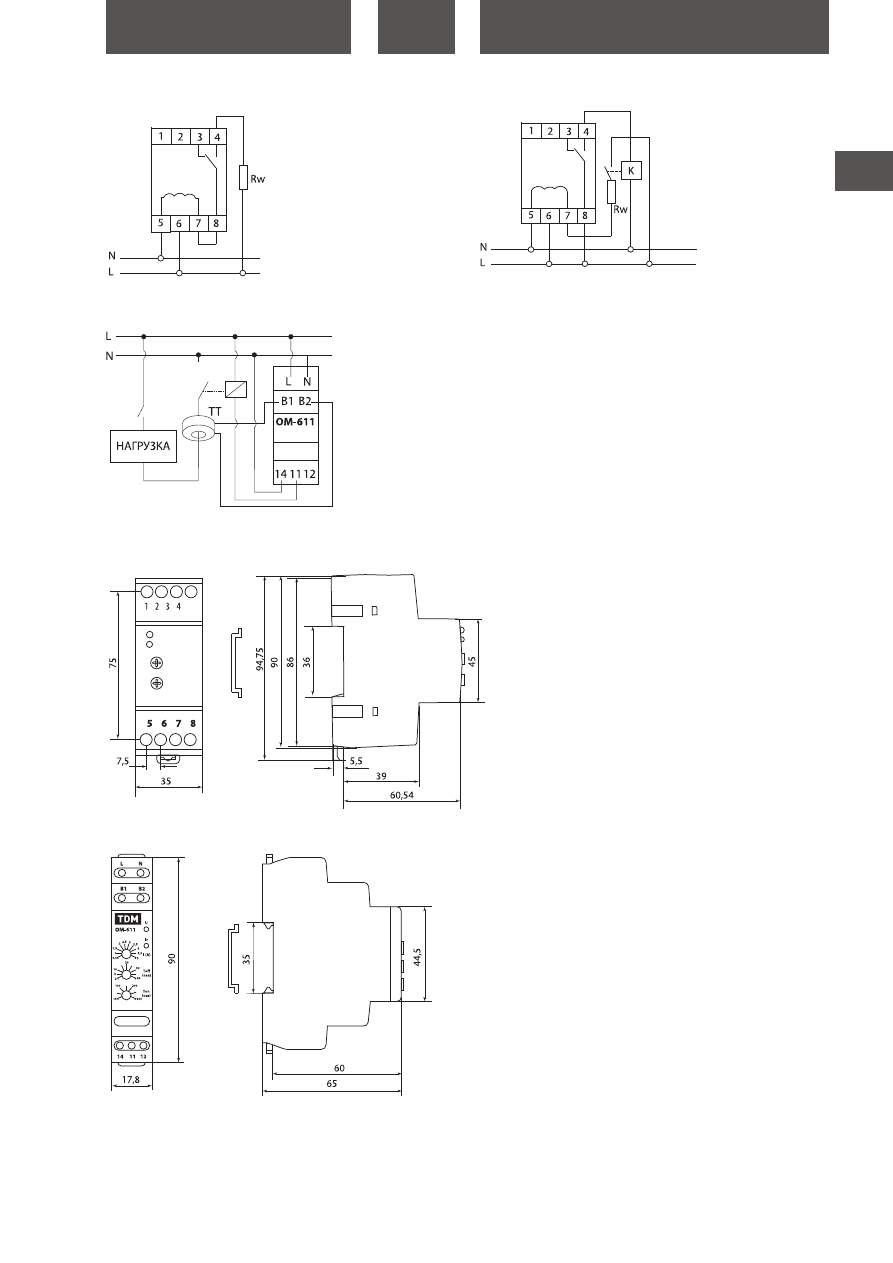

Структура условного обозначения

Наименование параметра

Значение

Модель ограничителя

ОМ-3

ОМ-611

Номинальное напряжение АС, В

230

Максимальный ток контактов, А

Номинальная частота, Гц

Тип контактов

1Р (переключающий)

Диапазон ограничения мощности, кВт (тока А, для ОМ-611)

0,5–5

(регулируется)

0,5–5

(регулируется)

Дискретность изменения значения мощности, кВт (тока А, для ОМ-611)

0,5

Задержка отключения, сек

1,5

2–40 (регулируется)

Задержка повторного включения, сек

10–100 (регулируется)

15–300 (регулируется)

Погрешность измерения напряжения

≤2%

Погрешность измерения тока

≤3%

Отключение при повышении напряжения сети, В

нет

260

Отключение при понижении напряжения сети, В

нет

160

Гистерезис срабатывания по току

Способ работы ограничителя

прямое измерение

потребляемой мощности

подключение через

трансформатор тока

Диапазон рабочих температур,

от -25 до +50

Степень защиты

IP20

Потребляемая мощность, не более, Вт

0,85

Механическая износостойкость, не менее, циклов В/О

10 000 000

Электрическая износостойкость, не менее, циклов В/О

100 000

Способ монтажа

DIN-рейка 35 мм

ОМ-3 0,5/5-01

Расшифровка

ОМ-

реле ограничения мощности типа ОМ

-3

серия реле: 3, 611

0,5/5-

0,5/5 – минимальное/максимальное значение ограничиваемой мощности, кВА (для ОМ-3)

0,5/5 А – минимальное/максимальное значение контролируемого тока вторичной обмотки

трансформатора, А (для ОМ-611)

-01

номер исполнения

tdme.ru

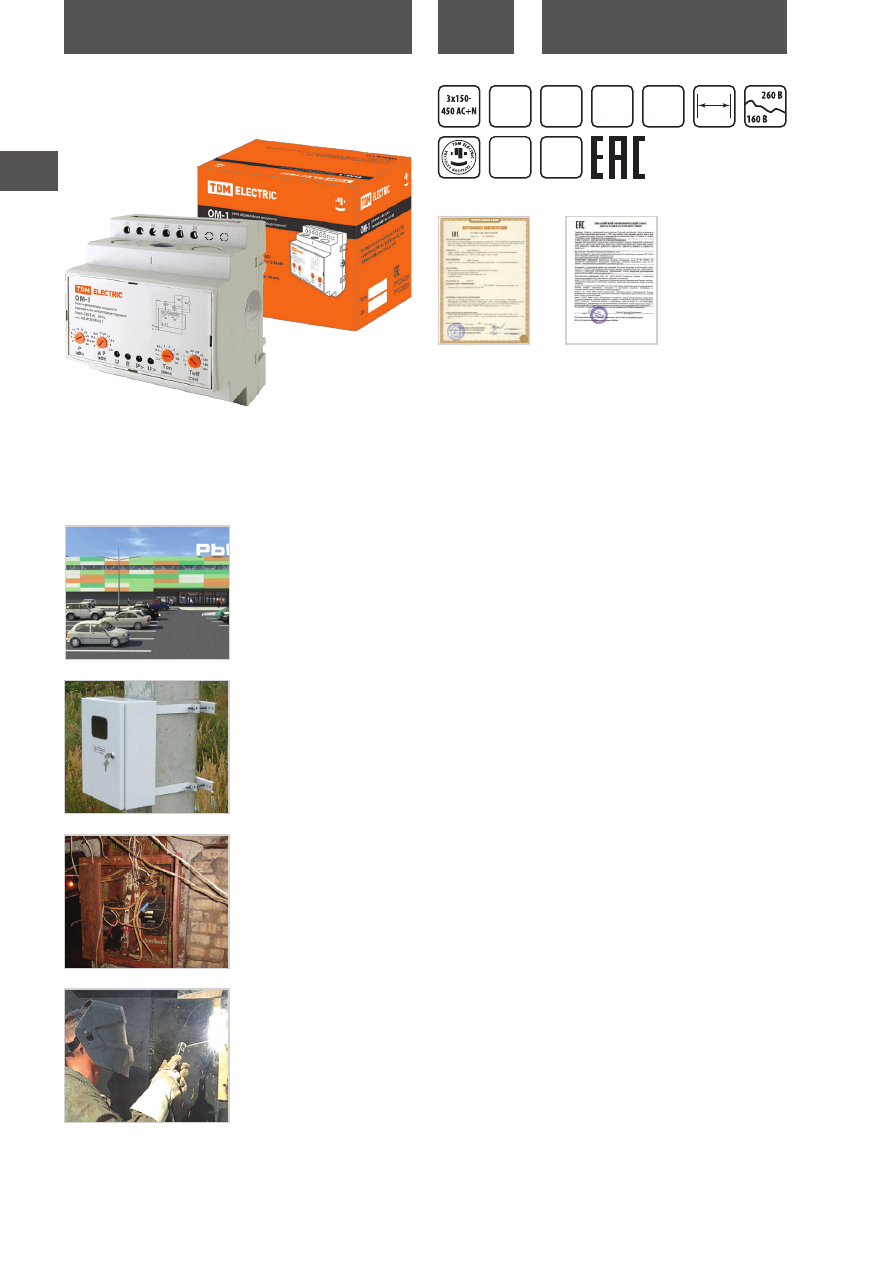

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

202

Назначение

• Для контро ля потребления мощности в однофазных и трехфаз-

ных сетях переменного тока и отключения потребителя в слу-

чае превышения установленного лимита мощности.

Применение

ОГРАНИЧИТЕЛИ МОЩНОСТИ

СЕРИЙ

ОМ-1, ОМ-630М

Контроль за используемой

потребителем электрической

мощностью при введении лими-

тов потребления электроэнер-

гии.

Защита изношенных сетей от

недопустимых перегрузок,

связанных с подключением

мощных нагрузок.

Контроль несанкционированных

подключений к электрической

сети потребителя.

Материалы

• Корпус ограничителя выполнен из не поддерживающего горе-

ние пластика.

Конструкция и принцип работы

• Ограничитель контролирует величину напряжения и величи-

ну потребляемого тока нагрузки встроенными трансформато-

рами тока. Сигналы, пропорциональные напряжению сети и

току, преобразуются в цифровой код, далее производится рас-

чет действующего значения потребляемой мощности отдель-

но по каждой фазе.

• При превышении установленного лимита потребляемой мощ-

ности ограничитель отключает нагрузку на установленное

время.

• Повторное включение нагрузки производится автоматически

через установленное время.

• Нагрузка должна подключаться к сети с использованием кон-

тактора.

• Ограничитель ОМ-630М работает по логике суммарного

варианта расчета потребляемой мощности: нагрузка отклю-

чается при условии достижения в сумме по трем фазам вели-

чины мощности, установленной на лицевой панели. При этом

нагрузка может быть как симметричной, так и несимметрич-

ной.

Преимущества

• Контроль потребления мощности на вводе в сеть потребителя.

• Отключение нагрузки при обрыве нулевого проводника.

• Защита нагрузки от повышения (более 260 В) и понижения

(менее 160 В) напряжения сети.

• Защита от перегрузки и короткого замыкания (при превыше-

нии током заданного значения в 6 раз нагрузка отключается

в течение 0,1 секунды).

• Сохранение работоспособности при питании от одной фазы

(для ОМ-630М).

• Два исполнительных реле:

- для управления контактором;

- для сигнализации (звуковой, световой или подачи сигнала на

пульт управления) срабатывания ограничителя или подключе-

ния неприоритетной нагрузки.

• Одно из лучших ценовых предложений на рынке среди анало-

гов.

• Габаритные размеры на 30% меньше представленных на рынке

аналогов (для ОМ-630М).

Комплектация

• Реле ограничения мощности ОМ-1/ОМ-630М.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Сертификат ТР ТС

Равномерное распределение

потребляемой мощности между

арендаторами для контроля

общей выделенной мощности.

гарантия

лет

IP20

2х8 А 5–50

кВА

3–30

кВА

–25

+50

МОДУЛЯ

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

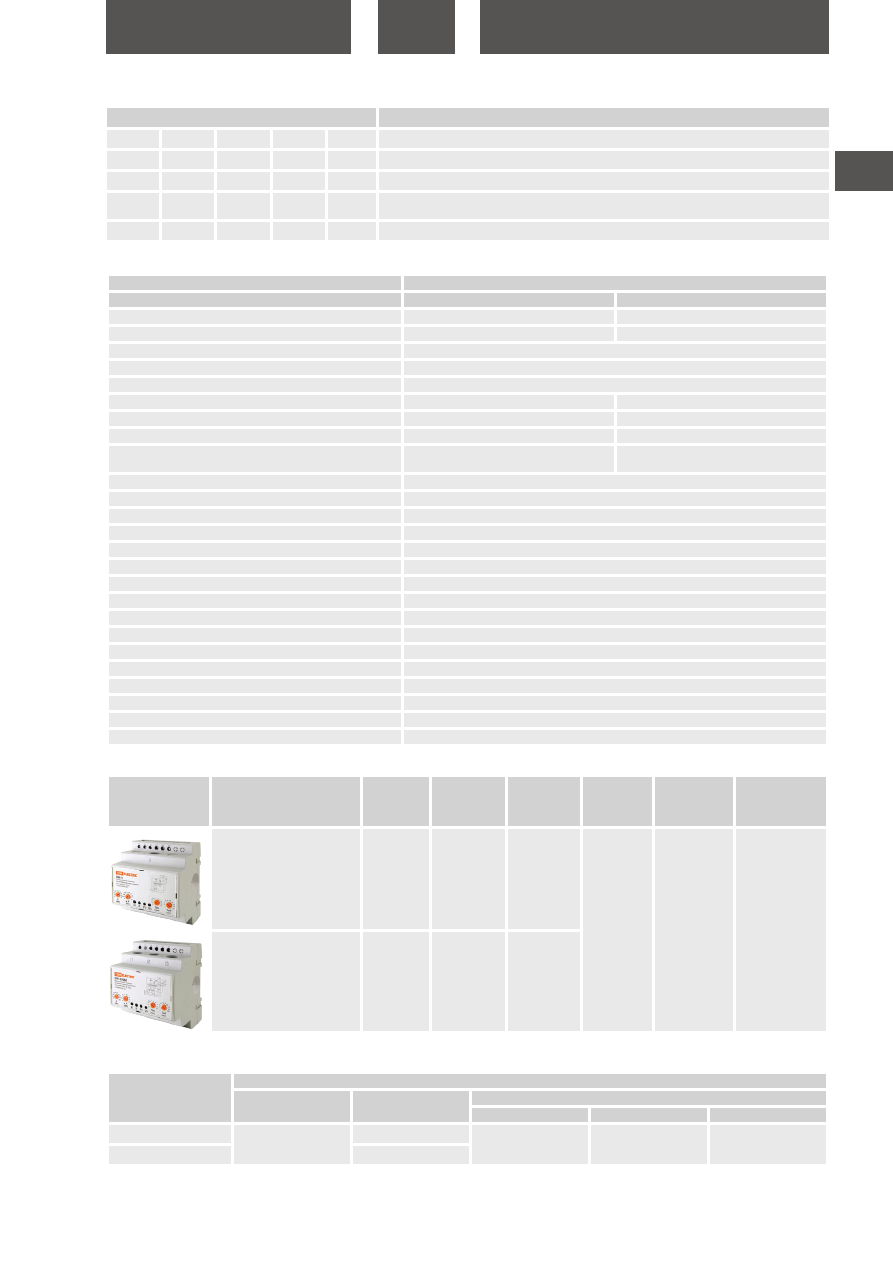

203


Наименование

Артикул

Диапазон

контроля

мощности, кВт

Шаг

изменения

мощности, кВт

Время

отключения

нагрузки, сек

Время

повторного

включения, сек

Защита от

падения/

повышения

напряжения, В

Реле ограничения мощности

ОМ-1 3/30-Н-01 TDM

SQ1505-0003

3–30

0,25

1–240

2 сек – 60 мин

≤160

≥260

Реле ограничения мощности

ОМ-630М 5/50-3Н-01 TDM

SQ1505-0004

5–50

0,5

Технические характеристики

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1505-0003

10,5

500

450

170

SQ1505-0004

13,5

Упаковка

Структура условного обозначения

ОМ-1 - 630 5/50 - 3Н -01

Расшифровка

ОМ-

ограничитель мощности

-1

1, 630М – серия ограничителя

3/30-

3/30, 5/50 – минимальное/максимальное значение мощности, кВт

-Н-

3 (для ОМ-630М) – третий (суммарный) вариант расчета мощности

Н – наличие функций реле напряжения

-01

01 – номер исполнения

Наименование параметра

Значение

Модель ограничителя

ОМ-1

ОМ-630М

Номинальное напряжение сети, В

230 АС

3х230/400 АС+N

Рабочее напряжение сети, В

50–450 АС

3х50–450 АС+N

Номинальная частота, Гц

Номинальный ток контактов реле, А

2х8 АС

Тип контактов

2Р (переключающие)

Диапазон ограничения мощности, кВт

3–30 (регулируется)

5–50 (регулируется)

Дискретность изменения значения мощности, кВт

0,25

0,5

Защита по току перегрузки на фазу, А*

150

230

Погрешность измерения тока

≤3%

≤3% (до 200 А)

≤10% (от 200 до 230 А)

Задержка отключения, Toff, сек

1–240 (регулируется)

Задержка повторного включения, Ton

2 сек – 60 мин (регулируется)

Верхний порог напряжения, В

260

Верхнее значение гистерезиса, В

254

Нижний порог напряжения, В

160

Нижнее значение гистерезиса, В

166

Время срабатывания при верхнем пороге напряжения, сек

0,1

Время срабатывания при нижнем пороге напряжения, сек

Погрешность измерения напряжения в диапазоне 50–450 В

≤1%

Диапазон рабочих температур, °С

от –25 до +50

Степень защиты

IP20

Потребляемая мощность, не более, Вт

Диаметр сквозных отверстий измерительных цепей, мм

10,5

Механическая износостойкость, не менее, циклов В/О

10 000 000

Электрическая износостойкость, не менее, циклов В/О

100 000

Способ монтажа

DIN-рейка

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

204

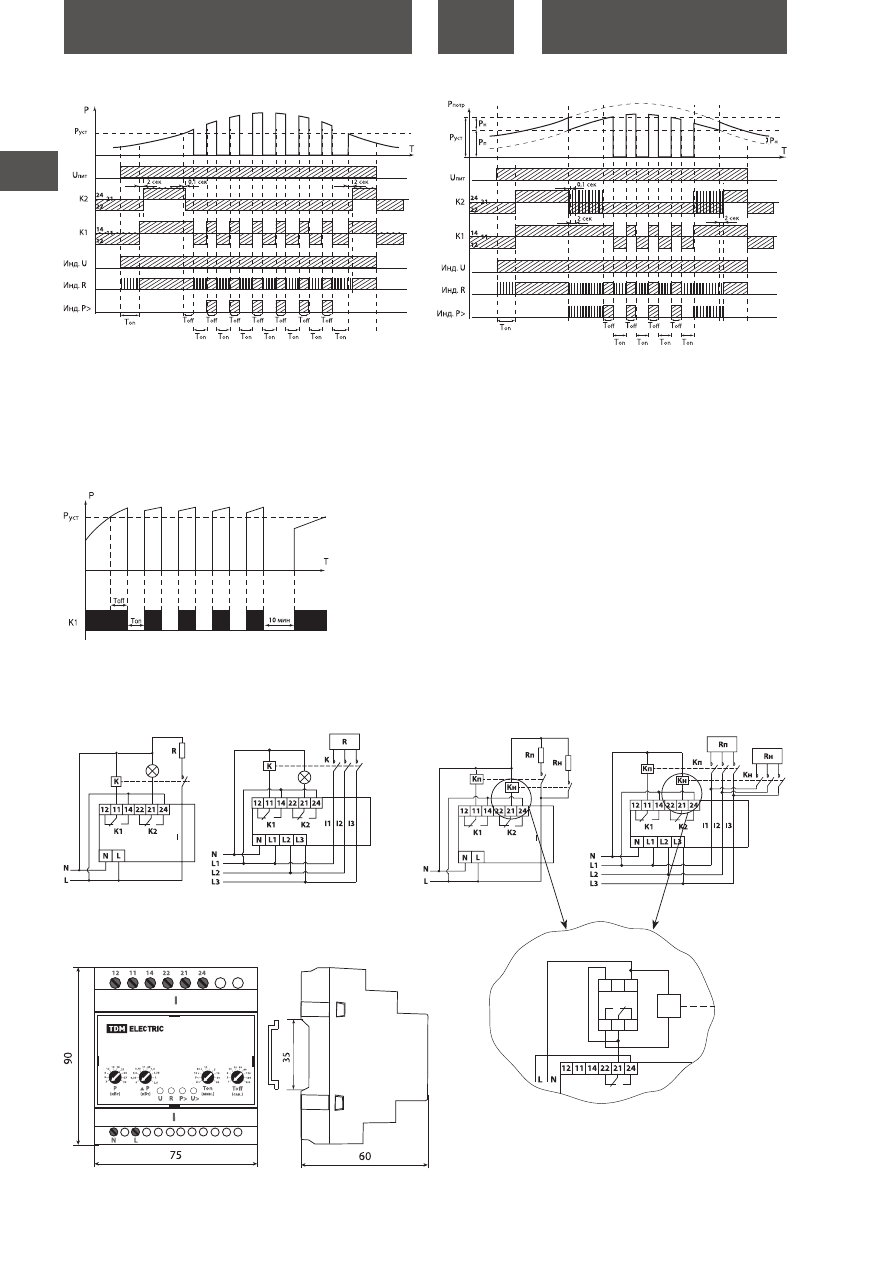

Схемы подключения к сети

Схемы работы

Габаритные размеры

(мм)

ОМ-1

Схемы подключения ограничителей мощности к сети в режиме

работы с одним контактором.

Схема работы ограничителей мощности ОМ-1, ОМ-630М в режиме

с одним контактором (контакт К1) и сигнализацией о перегрузке

(контакт К2).
Расшифровка сокращений:

• Руст – мощность ограничения, установленная на лицевой

панели ограничителя.

• Toff – время задержки отключения, установленное на лицевой

панели ограничителя.

• Ton – время задержки повторного включения, установленное на

лицевой панели ограничителя.

Схема работы ограничителей мощности ОМ-1, ОМ-630М при

циклической перегрузке.

Схема работы ограничителей мощности ОМ-1, ОМ-630М в режиме с

двумя контакторами: приоритетная (контакт К1) и неприоритетная

(контакт К2) нагрузки.
Расшифровка сокращений:

• Руст – мощность ограничения, установленная на лицевой

панели ограничителя.

• Toff – время задержки отключения, установленное на лицевой

панели ограничителя.

• Ton – время задержки повторного включения, установленное на

лицевой панели ограничителя.

Примечание: в рабочих областях 3 и 5 схемы выше исполнительный

контакт К2 ограничителей мощности будет производить

коммутации с периодичностью 0,1 секунд (включено) и 2 сек

(выключено); при подключении контактора к данному контакту

возможен выход его из строя. Для решения данной проблемы

можно поставить рядом реле времени с задержкой на включение

0,5-1 сек, которое будет «гасить» данные импульсы и выдавать на

выходе разомкнутый контакт. Схема подключения на примере

реле времени РВО2 (SQ1503-0028) на схеме ниже «Схемы

подключения ограничителей мощности в режиме работы с двумя

контакторами».

Схемы подключения ограничителей мощности в режиме работы с

двумя контакторами.

Пример добавления в цепь реле времени РВО2 для гашения

импульсов на выходе 21.

ОМ-1

ОМ-630М

А1 А3

РВ02

Кн

А2

18 15 16

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

205

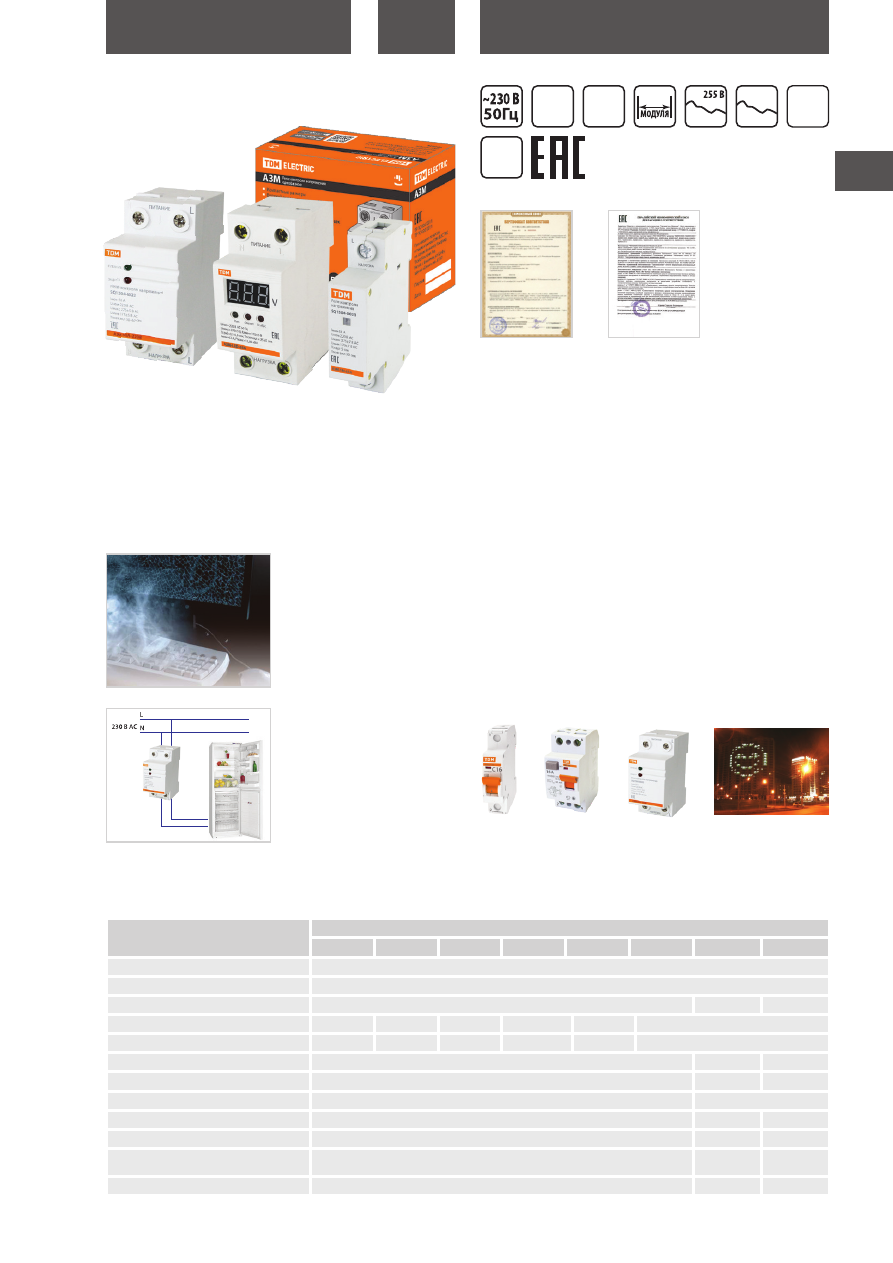

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ СЕРИИ

АЗМ

(ОДНОФАЗНЫЕ)

Назначение

• Для контроля уровня напряжения в однофазных сетях пере-

менного тока 220 В / 50 Гц и защитного отключения нагрузки

в случае падения или повышения напряжения электрической

сети сверх допустимого значения.

Применение

• Защита электрооборудования от повышенного и пониженного

напряжения однофазной электрической сети.

При

повышенном

напряжении в

сети выходит из строя вся быто-

вая техника и резко увеличива-

ется опасность возникновения

пожара.

При

пониженном

напряжении

в сети компрессоры холодиль-

ника и кондиционера не смогут

запуститься, что приведет к их

перегреванию и выходу из строя.

Использование АЗМ в обоих

случаях обеспечивает защиту и

сохранность электрооборудова-

ния.

Технические характеристики

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

Конструкция

• Реле устанавливается на DIN-рейку шириной 35 мм.

• Реле не имеет регулировок, все параметры предустановлены.

Преимущества

• Самый доступный по цене тип однофазного реле контроля

напряжения на рынке.

• Реле АЗМ нового типа 2019 года выпуска имеют уменьшенные

размеры (2 модуля – 36 мм) по сравнению со старой версией

АЗМ – 3 модуля.

• Реле АЗМ-1М имеет ширину в 1 модуль – 18 мм: самые компакт-

ные размеры на рынке, позволяющие экономить место в щитке.

• Прямое подключение нагрузки до 63 А.

• Реле АЗМ-LED имеет дисплей, отображающий текущее напря-

жение сети.

• При совместном использовании ВА47-29, ВД1-63 и АЗМ обеспе-

чивается полная защита людей и электрооборудования от всех

возможных аварийных ситуаций в однофазной сети.

Комплектация

• Реле контроля напряжения АЗМ.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Сертификат ТР ТС

гарантия

лет

IP20

20 А-

63 А

–20

+50

1-2

175 В

170 В

270 В

Наименование параметра

Значение

АЗМ-20А

АЗМ-25А

АЗМ-32А

АЗМ-40А

АЗМ-50А

АЗМ-63А

АЗМ-1М-63А АЗМ-LED-63А

Номинальное напряжение, В АС

220

Номинальная частота, Гц

Диапазон рабочих напряжений, В

80-440

80-400

80-440

Максимальная нагрузка, А

Максимальная мощность, кВА

4,4

5,5

7,0

8,8

13,86

Верхний порог напряжения, Uмакс, В

275±5

270±5

Гистерезис, Uмакс, В

260±5

270±5

255±5

Нижний порог напряжения, Uмин, В

175±5

170±5

Гистерезис, Uмин, В

190±5

175±5

185±5

Время срабатывания, Тсраб, сек

0,1-0,6

0,1-0,5

0,1-0,6

Время старта/повторного включения,

Тповт.вкл, сек

30-60

5/30

25±5

Номинальное напряжение изоляции, В

500

400

500

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

206

Питание

~220 В АС

Нагрузка

АЗМ

АЗМ, АЗМ-LED

АЗМ-1М

Нулевой

проводник

(синий) «N»

Нагрузка

Упаковка

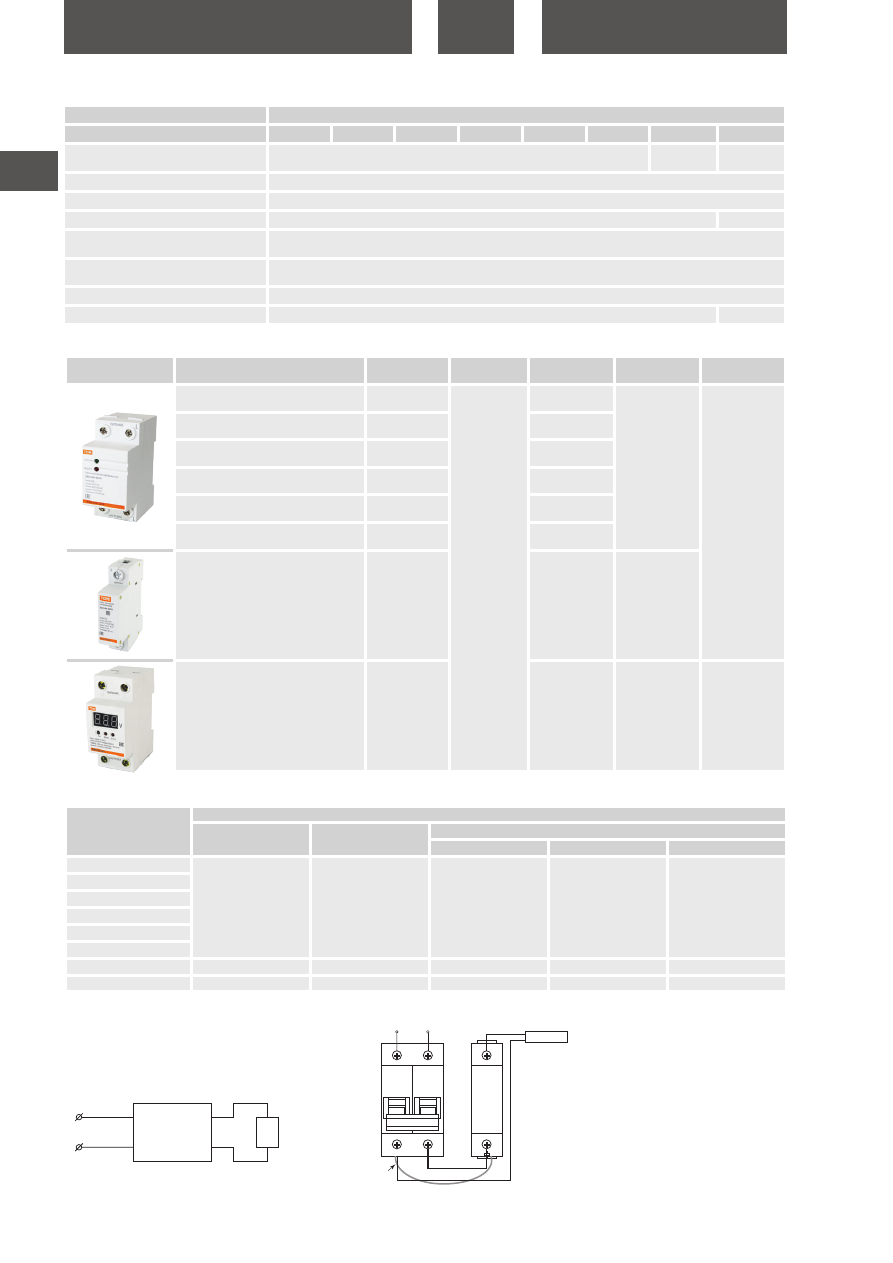

Схема подключения к сети

Ассортимент


Наименование

Артикул

Тип сети

Максимальная

нагрузка, А

Нижний порог

напряжения, В

Верхний порог

напряжения, В

Реле напряжения однофазное АЗМ

20 А-220 В TDM

SQ1504-0001

однофазная

175±5

275±5

Реле напряжения однофазное АЗМ

25 А-220 В TDM

SQ1504-0002

Реле напряжения однофазное АЗМ

32 А-220 В TDM

SQ1504-0003

Реле напряжения однофазное АЗМ

40 А-220 В TDM

SQ1504-0004

Реле напряжения 1ф серии

АЗМ 50А-220В TDM

SQ1504-0022

Реле напряжения 1ф серии

АЗМ 63А-220В TDM

SQ1504-0023

Реле напряжения 1ф серии

АЗМ 1-модуль 63А-220В TDM

SQ1504-0021

170±5

Реле напряжения однофазное АЗМ LED-

63А-220В TDM

SQ1504-0020

170±5

270±5

Технические характеристики

Наименование параметра

Значение

Модель реле

АЗМ-20А

АЗМ-25А

АЗМ-32А

АЗМ-40А

АЗМ-50А

АЗМ-63А

АЗМ-1М-63А АЗМ-LED-63А

Номинальное импульсное

выдерживаемое напряжение, кВ

Диапазон рабочих температур, °С

от -20 до +50

Степень защиты

IP20

Потребляемая мощность, не более, Вт

Механическая износостойкость не менее,

циклов В/О

1 000 000

Электрическая износостойкость не менее,

циклов В/О

100 000

Способ монтажа

на DIN-рейку

Индикация питающего напряжения

нет

ЖК-дисплей

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1504-0001

460

310

185

SQ1504-0002
SQ1504-0003
SQ1504-0004
SQ1504-0022
SQ1504-0023
SQ1504-0021

100

11,7

500

240

170

SQ1504-0020

460

310

185

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

207

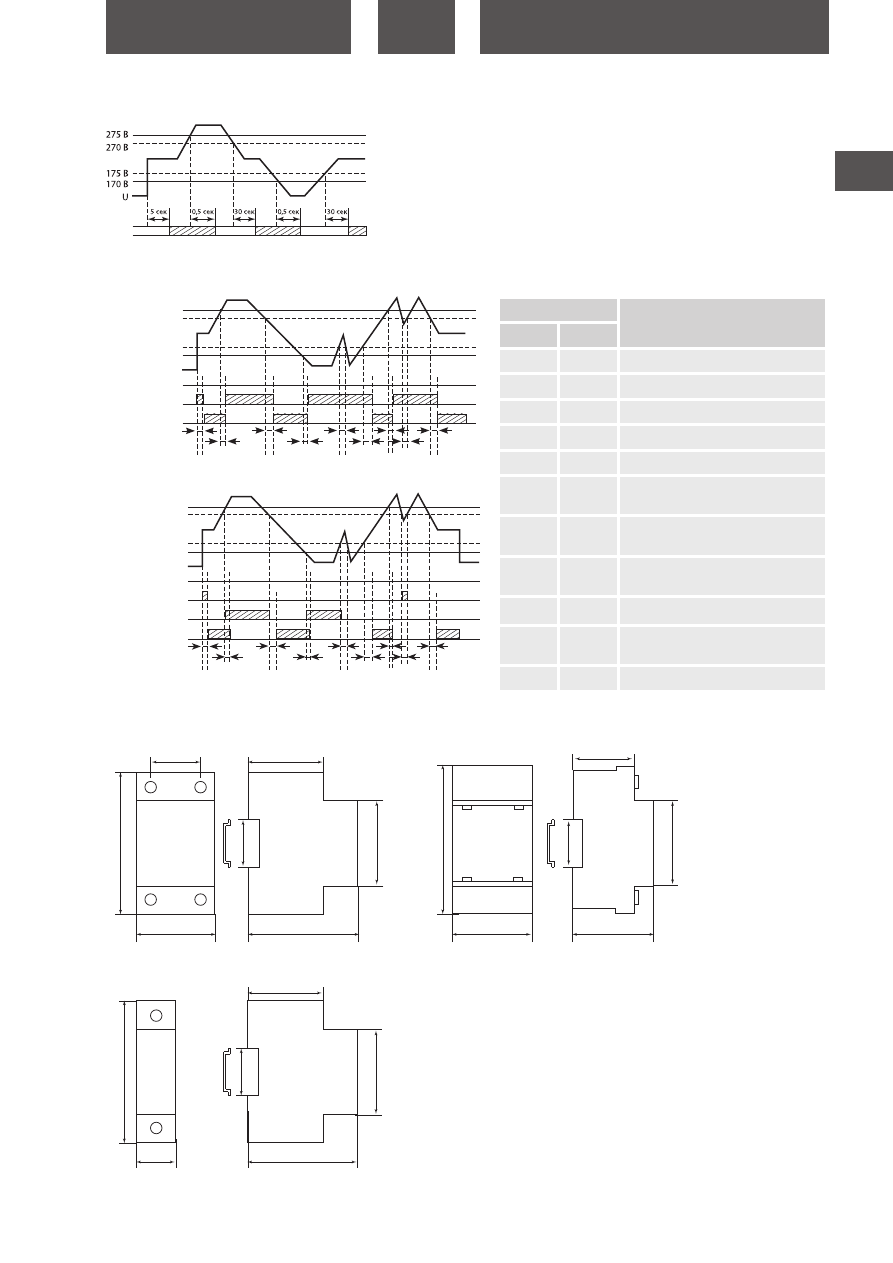

Схемы работы реле

Габаритные размеры

(мм)

81,5

65,5

АЗМ

АЗМ-1М

АЗМ-LED

275 В
260 В

190 В

175 В

Индикатор

«Питание»

Индикатор

«Защита»

Конт. «Нагрузка»

Тп

Т<Тп

Тп

Т<Тп

Тс

270 В
255 В

185 В

170 В

Индикатор

«Отсчет»

Индикатор «Пит»

Индикатор

«U>/U<»

Конт. «Нагрузка»

Тп

Т < Тп

Тп

Т < Тп

Тс

Обозначение

Расшифровка

АЗМ

АЗМ-LED

275 В

270 В

Uмакс.

260 В

255 В

Гистерезис от Uмакс.

190 В

185 В

Гистерезис от Uмин.

175 В

170 В

Uмин.

Напряжение питающей сети

Индикатор

«Питание» Инд. «Пит»

Загорается индикатор зеленого цвета,

подтверждающий нормальное питающее

напряжение сети

–

Инд.

«Отсчет»

Загорается индикатор желтого цвета при

начале отсчета времени повторного

включения

Индикатор

«Защита»

Инд. «U>/

U<»

Загорается индикатор красного цвета,

подтверждающий выход питающей сети за

установленные пределы

Конт.

«Нагрузка»

Конт.

«Нагрузка»

Управляющие контакты реле замыкают

нагрузку

Тп

Время повторного включения:

для АЗМ = 30-60 сек, для АЗМ-LED =25±5

сек

Тс

Время срабатывания: 0,1-0,6 сек

АЗМ

АЗМ-LED

АЗМ-1М

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

208

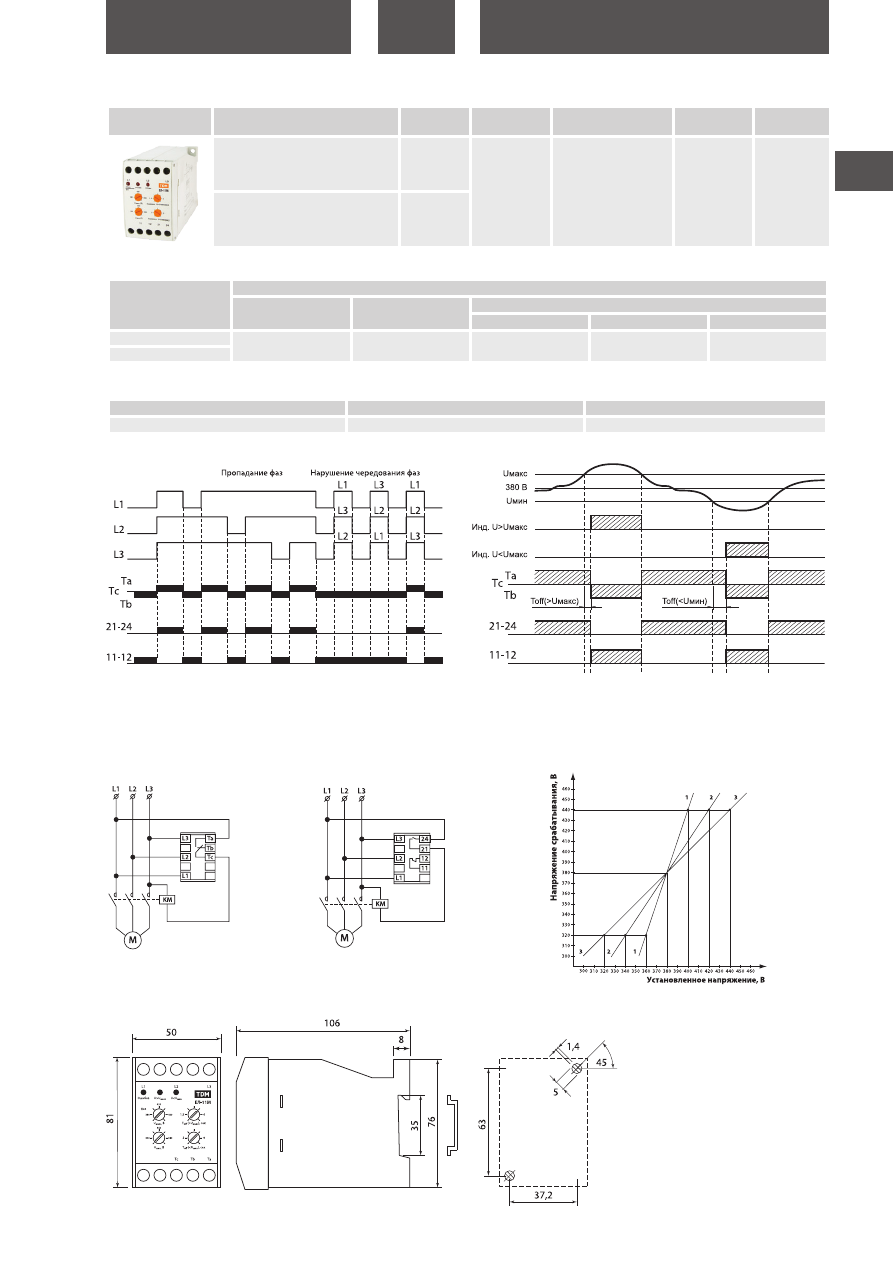

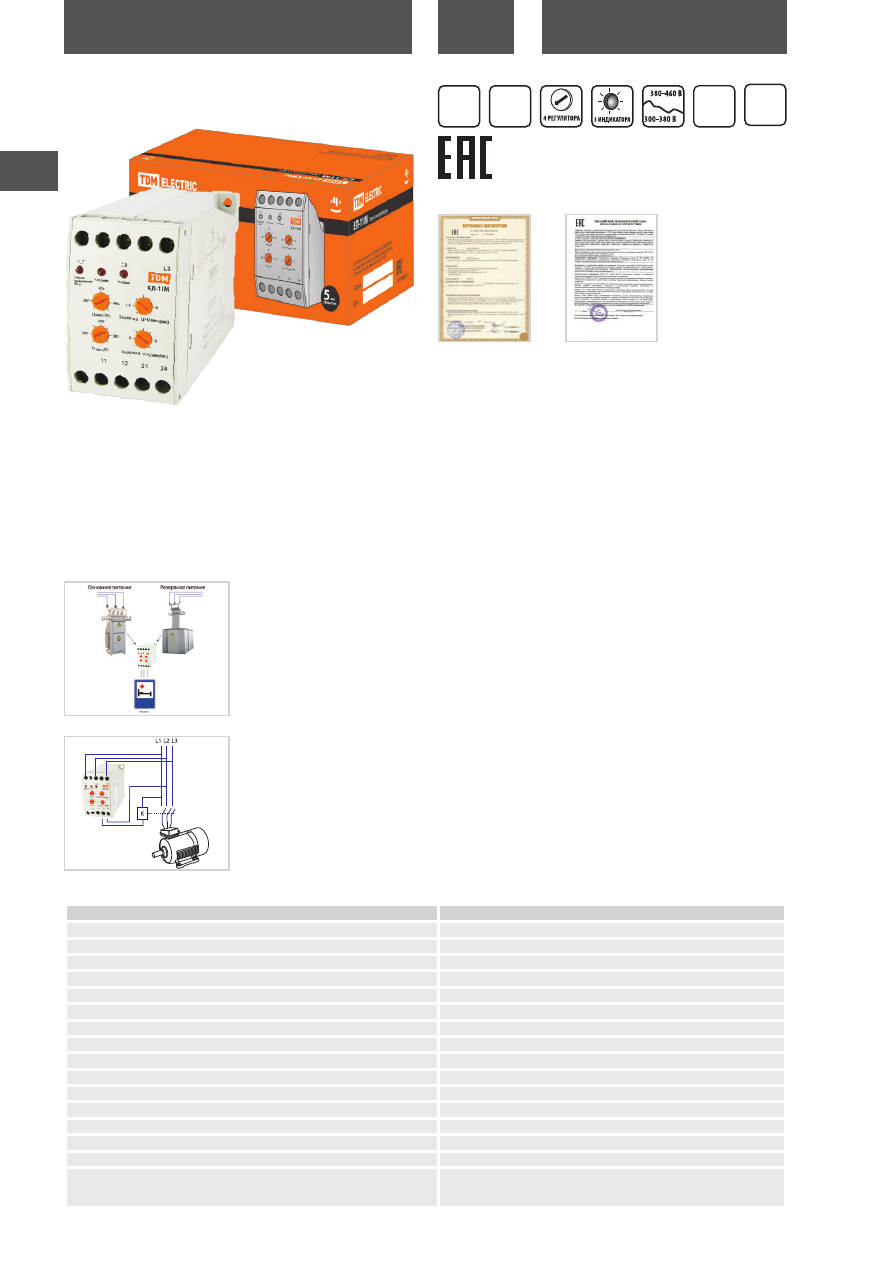

РЕЛЕ КОНТРОЛЯ ФАЗ СЕРИИ

ЕЛ-11М

(ТРЕХФАЗНЫЕ)

Назначение

Для защиты электрооборудования, питаемого трехфазной сетью

в случаях:

• повышения напряжения сети;

• падения напряжения сети;

• нарушения чередования фаз;

• пропадания одной и более фаз;

• асимметрии фаз.

Применение

Наименование параметра

Значение

Номинальное напряжение, В

3х380 В АС

Номинальная частота, Гц

Номинальная коммутирующая способность контактов, А

Верхний порог напряжения, В

380–460 (регулируется)

Нижний порог напряжения, В

300–380 (регулируется)

Время срабатывания при повышении напряжения, сек

1,5–4 (регулируется)

Время срабатывания при понижении напряжения, сек

2–9 (регулируется)

Время срабатывания при пропадании одной и более фаз, сек

Время срабатывания при нарушении чередования фаз, сек

Диапазон рабочих температур, °С

от -25 до +40

Степень защиты

IP20

Потребляемая мощность, не более, Вт

Механическая износостойкость, не менее, циклов В/О

1 000 000

Электрическая износостойкость, не менее, циклов В/О

100 000

Способ монтажа

на DIN-рейку или монтажную плоскость

Тип контакта

1п (1 переключающий) – для исполнения ЕЛ-11М (1п-контакт)

1нр+1нз (1 норм. разомкн + 1 норм. замкн) – для исполнения ЕЛ-11М

(1нр+1нз-контакты)

Технические характеристики

При проблемах в питающей сети

реле переключит здание, напри-

мер, больницу на резервный

источник питания.

Реле отключит электродвигатель

в случае возникновения про-

блем с напряжением или в фазах.

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

Конструкция

• Установка на DIN-рейку шириной 35 мм или монтажную пло-

скость.

• 4 регулятора на лицевой панели: установки верхнего и нижне-

го значений напряжения, установки времени отключения реле

при повышении и понижении напряжения сети.

• 3 индикатора на лицевой панели: «Ошибка фаз», «U>Uмакс»,

«U<Uмин», которые загораются в зависимости от аварийной

ситуации в питающей сети.

• В ассортименте 2 типа реле: с переключающим контактом и с

двумя контактами (нормально замкнутый и нормально разом-

кнутый).

Преимущества

• С 2016 года при производстве используется технология поверх-

ностного монтажа (SMT), что позволило улучшить стабильность

работы реле и многократно увеличить точность измерения

напряжения.

• Реле ЕЛ-11 (1нр-1нз) имеет 2 пары контактов, что применяется

для раздельного питания контакторов в схемах АВР.

• Реле ЕЛ-11М давно известны на российском рынке, внесены во

многие проекты и часто используются при сборке НКУ.

• Привлекательная цена реле позволяет использовать его для

широкого спектра задач.

Комплектация

• Реле контроля фаз ЕЛ-11М.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Сертификат ТР ТС

гарантия

лет

IP20

3 А

–5

+40

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

209

Ассортимент

Упаковка


Наименование

Артикул

Тип сети

Типы защиты

Нижний порог

напряжения, В

Верхний порог

напряжения, В

Реле контроля фаз серии

ЕЛ-11М-3х380 В (1п-контакт) TDM

SQ1504-0005

трехфазная

трехпроводная

- повышение/

падение напряжения

сети,

- нарушение

чередования фаз,

- пропадание одной и

более фаз,

- асимметрия фаз

300–380

(регулируется)

380–460

(регулируется)

Реле контроля фаз ЕЛ-11М-3х380 В

(1нр+1нз-контакты) TDM

SQ1504-0014

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1504-0005

420

270

310

SQ1504-0014

Схемы подключения к сети

Схемы работы реле

Габаритные размеры

(мм)

Схема работы реле ЕЛ-11М при попадании и нарушении

чередования фаз.

Схема работы реле ЕЛ-11М при повышении/падении межфазного

напряжения.

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Реле и автоматика

РЕЛСiС, Киев

ЕЛ-11М

ЕЛ-11Е

ЕЛ-11

Примечание:

• Ta-Tc-Tb – контакты реле ЕЛ-11М (1п-контакт);

• 21-24 и 11-12 – контакты реле ЕЛ-11М (1нр+1нз-контакты).

ЕЛ-11М (1п-контакт)

ЕЛ-11М (1нр+1нз-контакты)

Зависимость напряжения срабатывания

реле от количества фаз

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

210

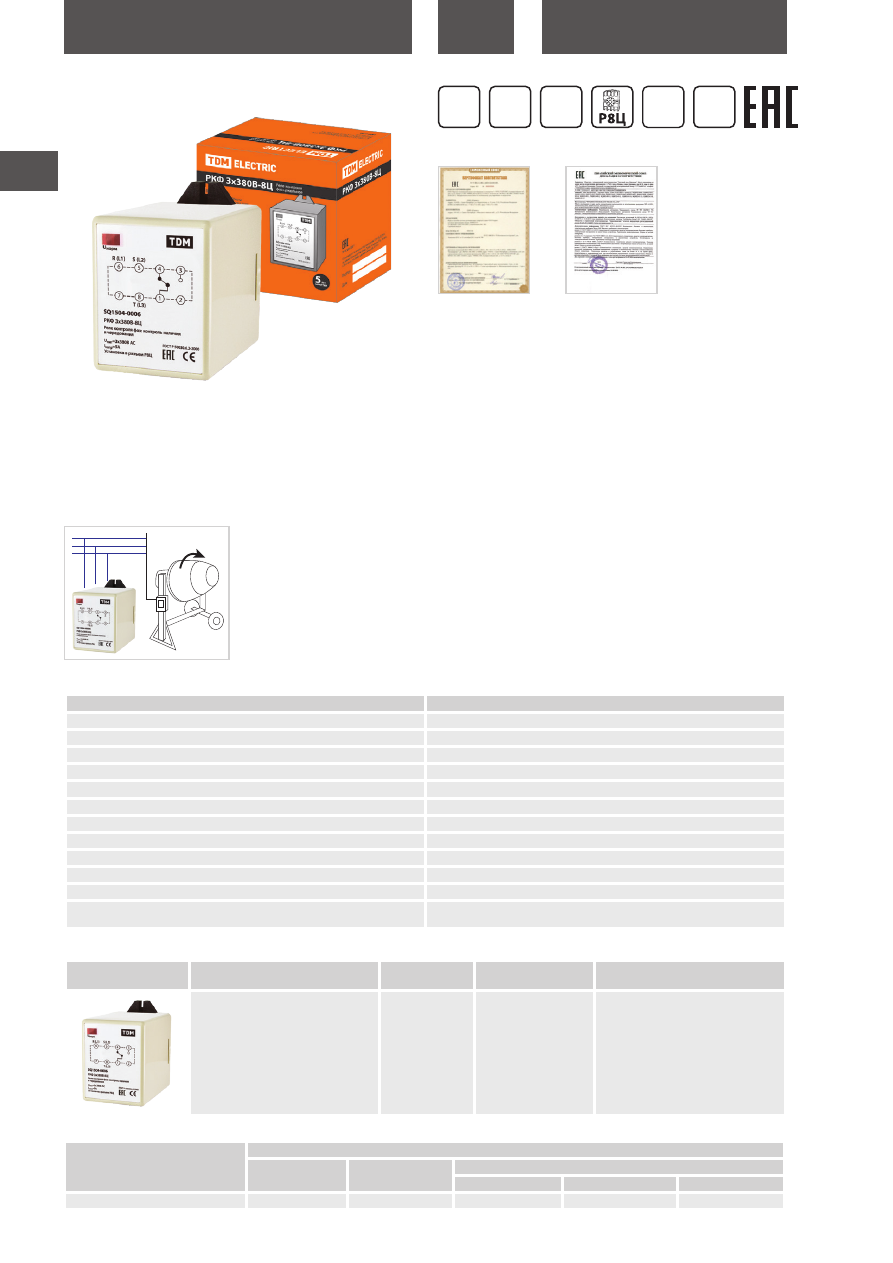

РЕЛЕ КОНТРОЛЯ ФАЗ СЕРИИ

РКФ-8Ц

(ТРЕХФАЗНЫЕ)

Назначение

Для защиты электрооборудования, питаемого трехфазной сетью

в случаях:

• нарушения чередования фаз;

• пропадания одной и более фаз;

• снижения межфазного напряжения до уровня 70% от номи-

нального и более.

Применение

Наименование параметра

Значение

Номинальное напряжение, В

3х380 В АС

Номинальная частота, Гц

Номинальная нагрузка, А

Порог отключения при снижении межфазного напряжения

70% от Uном

Время срабатывания, сек

Задержка повторного включения, сек

0,5

Диапазон рабочих температур, °С

от -10 до +55

Степень защиты

IP20

Потребляемая мощность, не более, Вт

Механическая износостойкость, не менее, циклов В/О

1 000 000

Электрическая износостойкость, не менее, циклов В/О

100 000

Способ монтажа

на DIN-рейку или монтажную плоскость

(с использованием цокольного разъема Р8Ц)

Технические характеристики

Ассортимент


Наименование

Артикул

Тип сети

Типы защиты

Реле контроля фаз цокольное серии

РКФ 3х380 В-8Ц TDM

SQ1504-0006

трехфазная

трехпроводная

- нарушение чередования фаз,

- пропадание одной и более фаз,

- снижение межфазного напряжения

до 70%.

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1504-0006

520

365

430

Упаковка

Реле контролирует правильность

фаз и при любых проблемах дви-

гатель будет выключен.

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

Конструкция

• Реле устанавливается на DIN-рейку шириной 35 мм или на мон-

тажную плоскость с использованием цокольного разъема Р8Ц.

• Реле не имеет регулировок, все параметры предустановлены.

Преимущества

• Самый доступный по цене тип реле контроля фаз на рынке.

Комплектация

• Реле контроля фаз РКФ-8Ц.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Сертификат ТР ТС

гарантия

лет

IP20

3х380 В

50 Гц

5 А

–10

+55

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

211

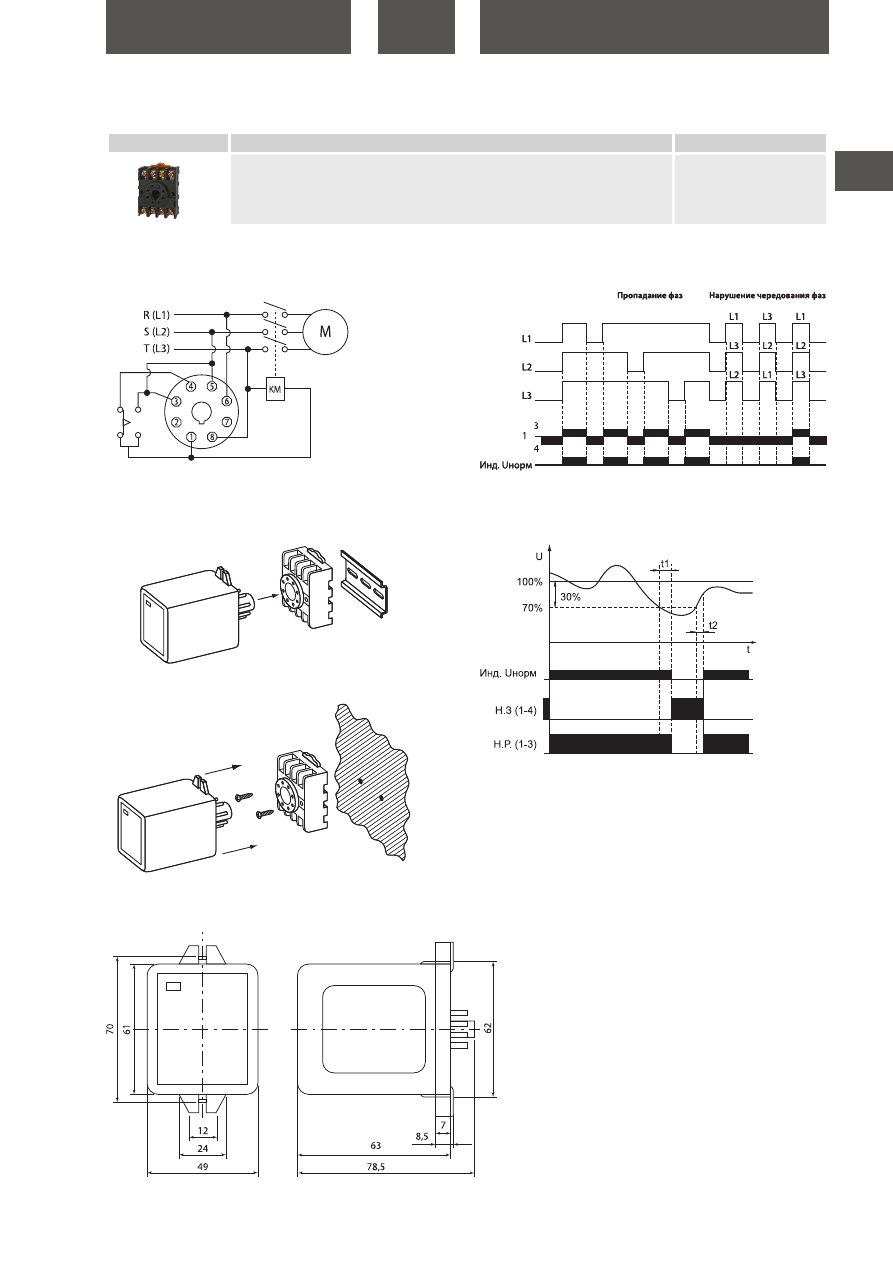

Схема подключения к сети

Схема работы реле

Габаритные размеры

(мм)

Схема работы реле РКФ при пропадании и нарушении

чередования фаз.

Схема работы реле РКФ при падении межфазного напряжения.
Примечание:

• Н.З. – нормально замкнутый контакт,

• Н.Р. – нормально разомкнутый контакт,

• t1 = 3 сек – время задержки при отключении,

• t2 = 0,5 сек – время задержки при повторном включении.

Способы установки

Схема установки реле РКФ на DIN-рейку

Схема установки реле РКФ на монтажную плоскость

Реле РКФ-8Ц подключается к сети при помощи разъема Р8Ц.

Аксессуары


Наименование

Артикул

Р8Ц - разъем цокольный 8-pin на DIN-рейку/плоскость TDM

SQ1503-0019

Подробная информация о разъеме Р8Ц на

стр. 169

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

212

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

Конструкция

• Реле устанавливаются на DIN-рейку шириной 35 мм.

• Реле РН 1 имеет 3 индикатора, отображающих рабочий режим,

а также срабатывание по верхнему и нижнему напряжению.

• Реле РН 1 имеет на лицевой панели 3 регулятора, устанавлива-

ющие верхние и нижние пороги напряжения и время срабаты-

вания.

• Управление реле РН 2 осуществляется кнопками на лицевой

панели, на дисплее отображаются устанавливаемые значения

напряжения и задержки по времени.

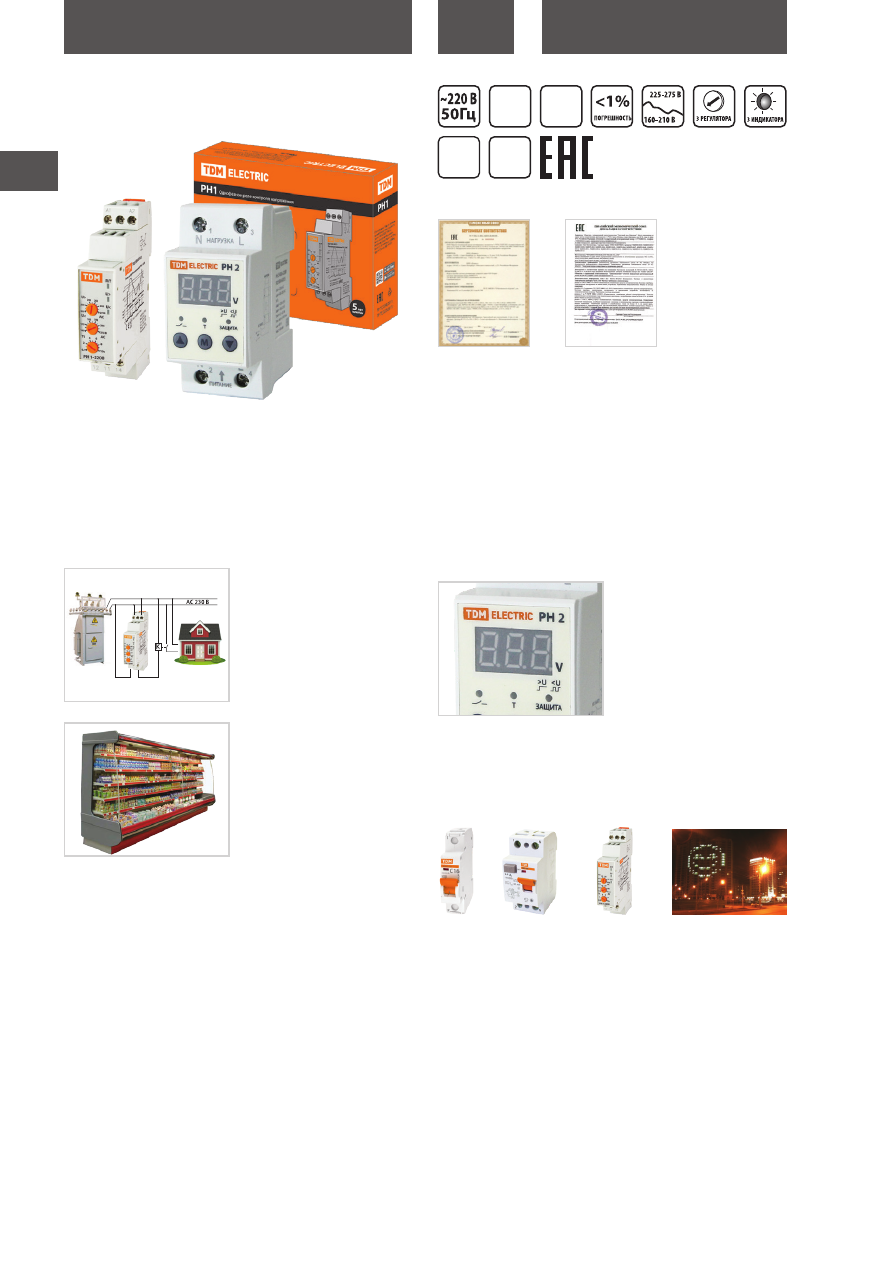

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ СЕРИЙ

РН 1, РН 2

(ОДНОФАЗНЫЕ)

Назначение

• Для контроля уровня напряжения в однофазных сетях пере-

менного тока и защитного отключения нагрузки в случае паде-

ния или повышения напряжения электрической сети сверх

допустимого значения.

Применение

• Защита электрооборудования от повышенного и пониженного

напряжения в однофазной электрической сети.

Преимущества

• Обновленная линейка реле РН 2 выпуска от 4 квартала 2018

года и позднее имеет более компактные размеры (2 модуля –

36 мм) по сравнению со старой линейкой РН 2 – 3 модуля.

• Реле имеют высокую точность измерения напряжения

с погрешностью менее 1%.

• Наличие кварцевого стабилизатора обеспечивает высокую ста-

бильность работы во всем диапазоне рабочих температур.

• Реле РН 2 способно напрямую коммутировать нагрузку до 63 А,

что превышает показатели большинства аналогов на рынке.

• Реле РН 2 имеет дисплей, ото-

бражающий текущее напря-

жение сети.

• Реле РН 2 работает в диапа-

зоне напряжений до 400 В,

что позволяет осуществлять

защиту нагрузки при ошибоч-

ной подаче линейного напря-

жения 380 В вместо фазного

220 В.

• Реле РН 1 в одном модуле позволяет экономить место в щитке.

• Микросхемы реле выполнены на современной элементной

базе.

• При совместном использовании ВА47-29, ВД1-63 и РН обеспе-

чивается полная защита людей и электрооборудования от всех

возможных аварийных ситуаций в однофазной сети.

Комплектация

• Реле контроля напряжения РН 1 / РН 2.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Надежная защита дома и всего

электрооборудования в нем от

колебаний напряжения сети.

Реле РН 1, РН 2 наиболее точно

защищают нагрузки, критич-

ные к падению или повышению

напряжения сети, например,

морозильные камеры в супер-

маркетах.

гарантия

лет

IP20

5–63

–5

+40

Сертификат ТР ТС Декларация соответствия

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 11
