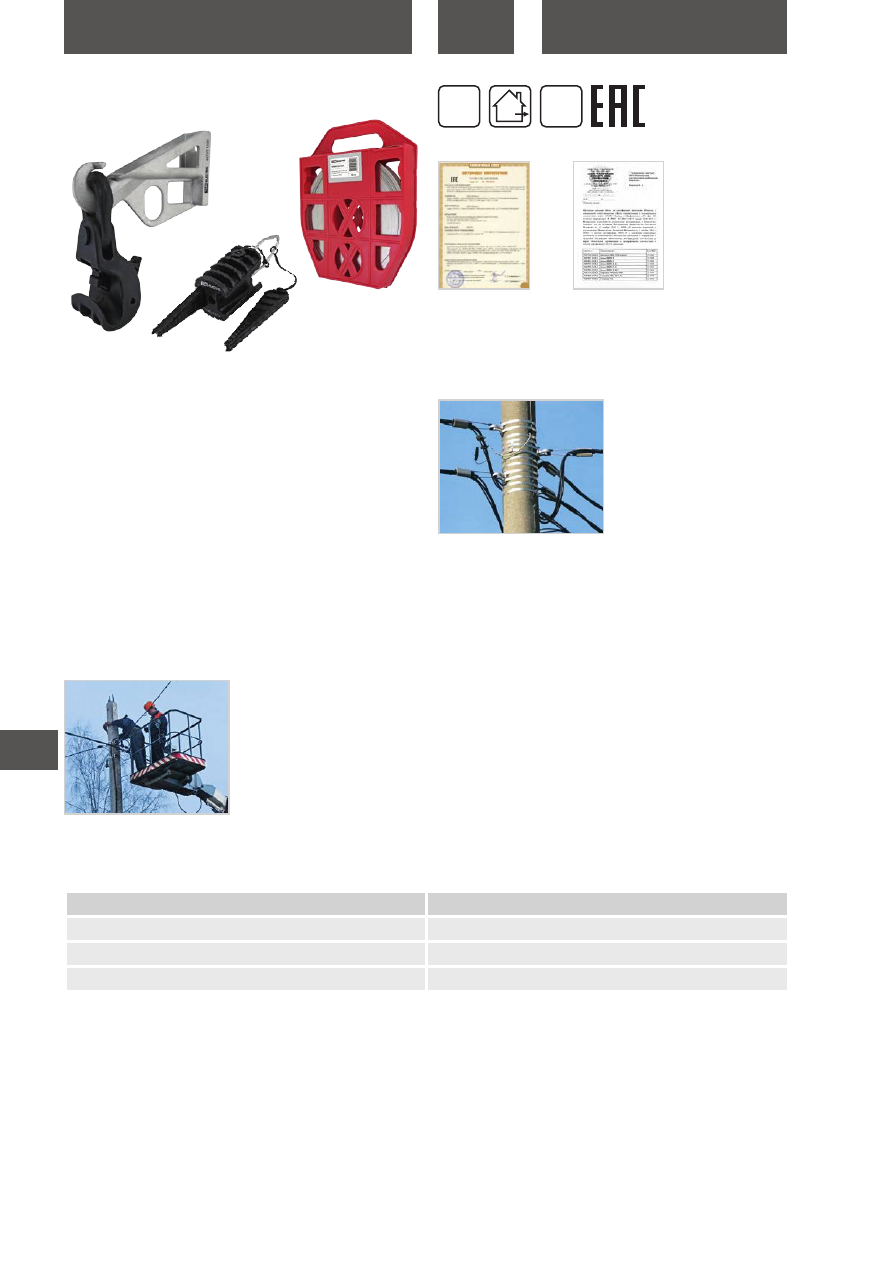

АРМАТУРА ДЛЯ СИП

Организация линии электропередач напряжением до 1 кВ с при-

менением самонесущих изолированных проводов (СИП) получила

широкое распространение и постепенно вытесняет неизолиро-

ванные линии благодаря высокой надежности, экономичности и

превосходным эксплуатационным характеристикам.

   Снижение эксплуатационных затрат благодаря высокой

надежности и бесперебойной подаче энергии потребителям.

   Исключение коротких замыканий из-за схлестывания фазных

проводов, а также обрывов линии из-за падения деревьев,

ледообразования.

   Существенное уменьшение затрат на монтаж ВЛИ, связанное

с вырубкой узкой просеки в лесной местности, возможностью

вести монтаж проводов по фасадам зданий в условиях город-

ской застройки, применением более коротких опор, отсут-

ствием изоляторов и дорогостоящих траверс, возможность

совместной подвески на уже существующих ВЛ низкого, высо-

кого напряжения и линиях связи.

   Снижение электропотерь в линии из-за уменьшения реактив-

ного сопротивления изолированных проводов по сравнению

с неизолированными.

Простота монтажных работ, воз-

можность подключения новых

абонентов под напряжением тем

самым не отключая остальных

потребителей от энергоснабже-

ния и как следствие сокращение

сроков ремонта и монтажа.



   Значительное снижение случаев вандализма и воровства, так

как СИП не подлежит вторичной переработке.

   Улучшение общей эстетики в городских условиях.

Назначение

Для крепления провода СИП на

опорах и фасадах зданий, под-

ключения потребителей (абонен-

тов), подключения СИП к  неизо-

лированным линиям, а так же для

ввода в  трансформаторные под-

станции и соединения с силовым

кабелем.

Применение

   Для соединения и подвешивания СИП до 1 кВ.

Материалы

   Полимер, устойчивый к ультрафиолетовому излучению и по -

годно-климатическим условиям.

   Металлический сплав, устойчивый к воздействию коррозии.

Преимущества

   Соответствует техническим требованиям ГОСТ 13276 и общеев-

ропейскому стандарту CENELEC EN 50483.

   Устойчива к воздействию неблагоприятных климатических фак-

торов, в том числе к ультрафиолетовому излучению.

   Предназначена для эксплуатации при температуре окружающе-

го воздуха от -60 до +80 °С.

   Срок службы арматуры не менее 40 лет.

   Соответствует требованиям технического регламента

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

   Адаптирована для использования в РФ.

АРМАТУРА ДЛЯ СИП

Сертификат ТР ТС

Наименование параметра

Значение

Диапазон рабочих температур, °С

от –60 до +80

Температура монтажа, °С

от –15 до +60

Срок службы, лет

≥40

Технические характеристики

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

115

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для соединения СИП до 1 кВ, а также для подключения прово-

дов абонентов и освещения.

Конструкция

   Болты затягиваются до срыва головок.

   Нет необходимости снимать изоляцию.

При затягивании болтов зубцы

контактных пластин прокалы-

вают изоляцию и создают на

-

дежный контакт.

Материалы

   Корпус изготовлен из полиамида ПА-66, армированного сте-

кловолокном.

   Контактные пластины изготовлены из луженого медного

сплава (ЗГОП 16-95/1,5-10) или луженого алюминиевого спла-

ва (ЗГОП 16-95/2,5-35; ЗГОП 16-150/16-95; ЗГОП 25-95/25-95;

ЗГОП 35-150/35/150).

Преимущества

   Полиамид ПА-66 устойчив к погодно-климатическим условиям.

   Фиксирующий болт имеет повышенный класс прочности (8,8).

   Уплотняющая (герметезирующая) эластичная прокладка

выполнена из морозостойкого материала TPEE+.

   Испытаны на герметичность напряжением 6  кВ в течение

30 минут под водой.

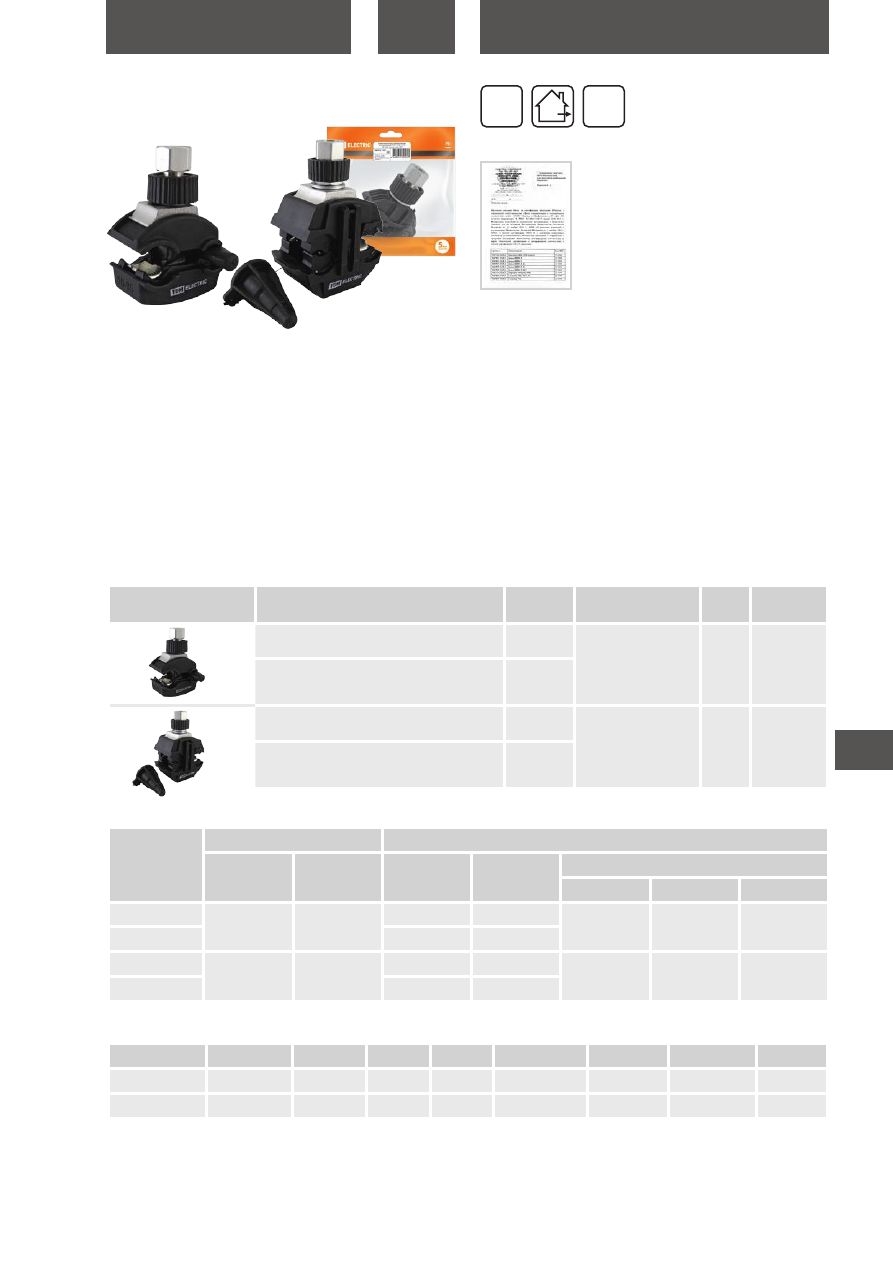

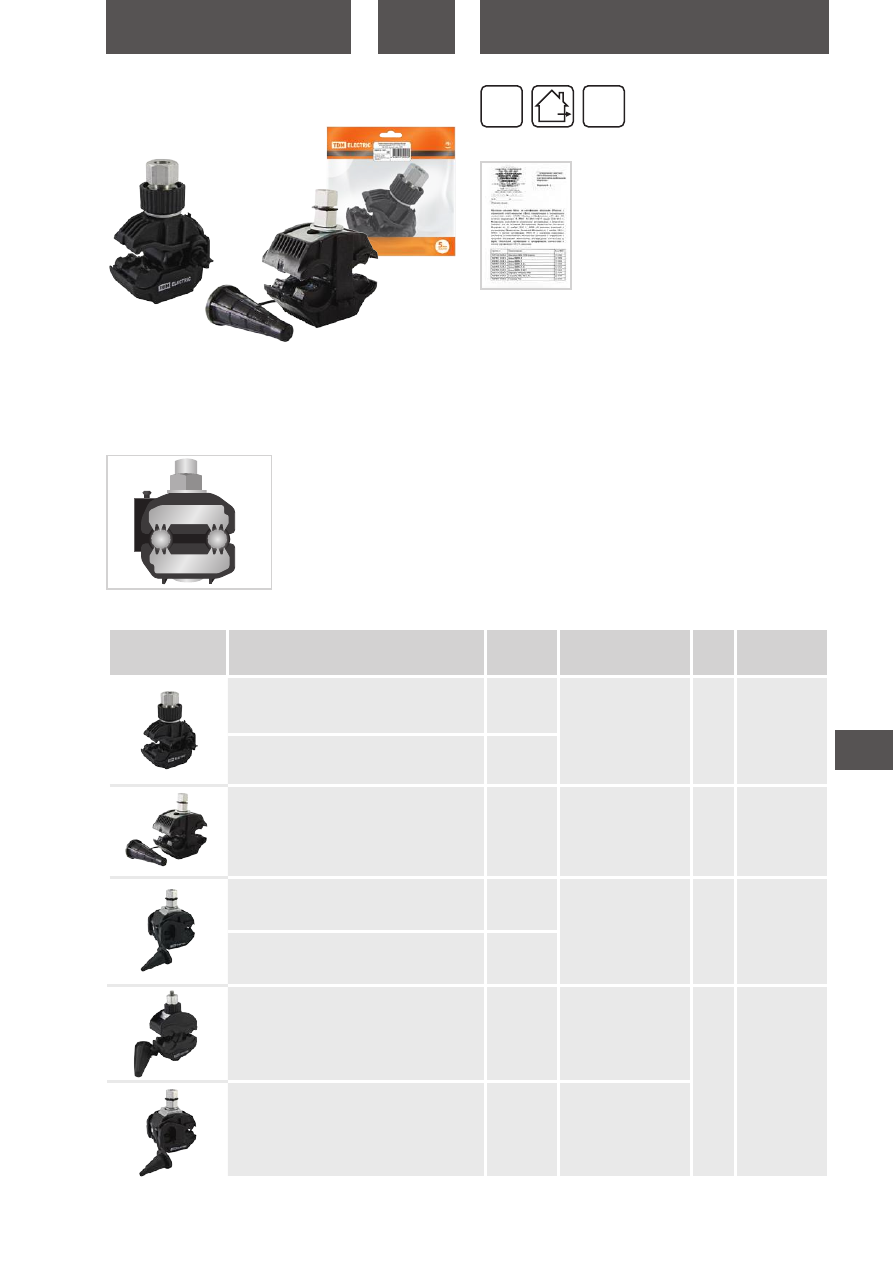

ЗАЖИМЫ ГЕРМЕТИЧНЫЕ ОТВЕТВИТЕЛЬНЫЕ

ПРОКАЛЫВАЮЩИЕ СЕРИИ

ЗГОП


Наименование

Артикул

Сечение  маги стра   льного

проводника/сечение

ответ    вления,  мм

2

Болт

Момент затяжки,

Н/м

Зажим герметичный ответвительный прокалывающий

ЗГОП 16-95/1,5-10

(P6, P616, SLIW11.1, TTD 051) TDM

SQ0412-0001

16–95/1,5–10

М6

10

Зажим герметичный ответвительный прокалывающий

ЗГОП 16-95/1,5-10 (P6, P616) рознич. упак. TDM

SQ0412-1001

Зажим герметичный ответвительный прокалывающий

ЗГОП 35-150/35-150

(Р150, Р4Х-150, SLIW58) TDM

SQ0412-0002

35–150/35–150

М8

16

Зажим герметичный ответвительный прокалывающий

ЗГОП 16-95/2,5-35 (P 645, SLIW 54, TTD 151) TDM

SQ0412-0005

16–95/2,5–35

М6

14

Зажим герметичный ответвительный прокалывающий

ЗГОП 16-95/2,5-35 (P 645) рознич. упак. TDM

SQ0412-1005

Зажим герметичный ответвительный прокалывающий

ЗГОП 25-150/25-95

(P 70, P95, P3X-95, SLIW17.1) TDM

SQ0412-0004

25–150/25–95

М8

16

Зажим герметичный ответвительный прокалывающий

ЗГОП 25-95/25-95

(РЗХ-95, SLIW64) TDM

SQ0412-0007

25–95/25–95

Ассортимент

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

116

14

АРМАТУРА ДЛЯ СИП

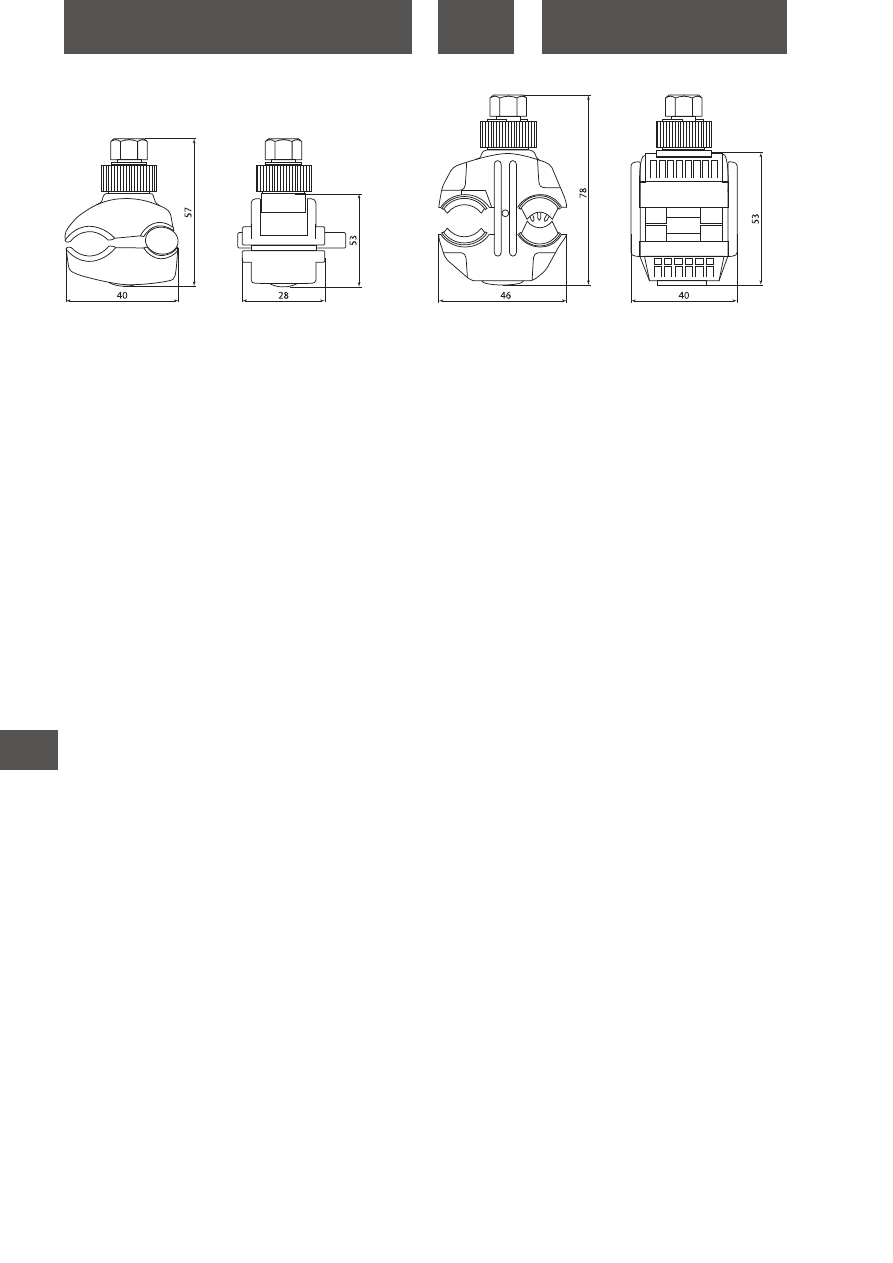

Габаритные размеры

(мм)

SQ0412-0001

SQ0412-0002

SQ0412-0004

SQ0412-0007

SQ0412-0005

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0001

20

1,14

320

18,24

400

352

350

SQ0412-1001

1,15

160

9,6

355

SQ0412-0002

6

1,40

96

14,5

340

318

340

SQ0412-0005

8

1,00

128

15,8

348

348

SQ0412-1005

0,85

14,0

350

350

320

SQ0412-0004

1,16

18,6

400

352

350

SQ0412-0007

6

0,94

96

15,0

340

318

340

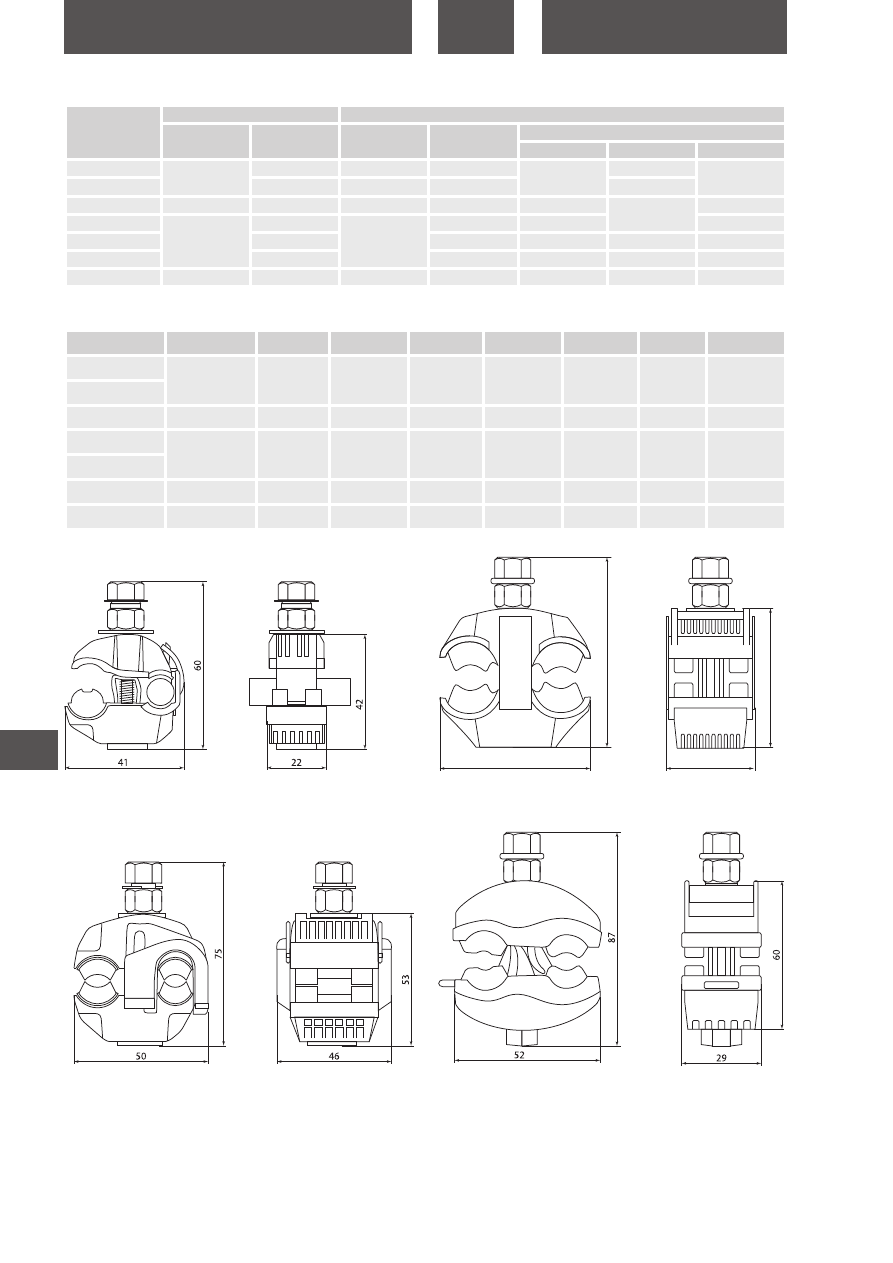

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗГОП 16-95/1,5-10

ЗОИ 16-70/1,5-10

P1X-95

Р616

OP 6М

SLIW 11.1,

SLIW50

TTD 051

KZEP-13

CT 25

ЗГОП 16-95/1,5-10

ЗГОП 35-150/35-150 ЗОИ 35-150/35-150

P7X-150

Р 150

ОР 95M

SLIW58

TTD 271

P4X-150

CT25-150P

ЗГОП 16-95/2,5-35

ЗОИ 35-150/6-35

P2X-95

Р645

OP 645М

SLIW 54

TTD 151

KZ2- 95

CT 70

ЗГОП 16-95/2,5-35

ЗГОП 25-150/25-95

ЗОИ 25-95/25-95

P3X-95

Р70

OP 95М

SLIW 57

TTD 201

KZ3- 95

CT1S 95-25

ЗГОП 25-95/25-95

ЗОИ 25-95/25-95

Р3Х-95

–

ОР 95M

SLIW64

TTD 201

P3X-95

CT1S-95P

76

53

58

35

117

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для соединения СИП с магистральной неизолированной линией.

Применение

   Обеспечивают одновременный контакт между изолированной

и голой жилами, выполняют прокалывание изоляции и герме-

тизацию ответвляемого провода.

   Подходят для алюминиевых и медных жил.

Материалы

   Корпус изготовлен из полиамида ПА-66, армированного сте-

кловолокном.

   Контактные пластины изготовлены из луженого медного спла-

ва (ЗГОНП 16-95/1,5-10) или из луженого алюминиевого сплава

(ЗГОНП 16-120/16-35).

Преимущества

   Контактные пластины со стороны голого провода выполне-

ны в виде плашек, что увеличивает площадь соприкосновения

с голым проводом и обеспечивает равномерное распределение

нагрузки на  провод. Это позволяет избежать передавливания

голого провода и его повреждения. Что особенно актуально при

монтаже зажимов на старых линиях, где голый провод в виду ста-

рения подвержен разрушению.

   Полиамид ПА-66 устойчив к неблагоприятным погодно-клима-

тическим условиям.

   Фиксирующий болт имеет повышенный класс прочности (8,8).

   Уплотняющая (герметезирующая) эластичная прокладка выпол-

нена из морозостойкого материала TPEE+.

ЗАЖИМЫ ГЕРМЕТИЧНЫЕ ДЛЯ ОТВЕТВЛЕНИЯ

ОТ НЕИЗОЛИРОВАННОГО ПРОВОДНИКА

СЕРИИ

ЗГОНП


Наименование

Артикул

Сечение  маги стра   льного

проводника/сечение

ответвления, мм

2

Болт

Момент

затяжки, Н/м

Зажим герметичный для ответвления от неизол.

проводника ЗГОНП 16-95/1,5-10 (N616) TDM

SQ0412-0008

16–95/1,5–10

М6

10

Зажим герметичный для ответвления от неизол.

проводника ЗГОНП 16-95/1,5-10 (N616) рознич.

упак. TDM

SQ0412-1008

Зажим герметичный для ответвления от неизол.

проводника ЗГОНП 16-120/16-35 (N640, RDP25/CN) TDM SQ0412-0009

16–120/16–35

М8

14

Зажим герметичный для ответвления от неизол.

проводника ЗГОНП 16-120/16-35 (N640) рознич.

упак. TDM

SQ0412-1009

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0008

20

1,24

320

19,84

400

352

350

SQ0412-1008

160

10,5

SQ0412-0009

8

1,10

128

17,60

340

318

348

SQ0412-1009

64

9,5

+80

0

C

–60

0

C

гарантия

5

лет

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗГОНП 16-95/1,5-10

–

–

N616

OH 640М

SLIP12.127

–

RDP 25/CN

–

ЗГОНП 16-120/16-35 ЗСГП 35-95/6-35

P6X-95

N640

ЗПВМ

 SLIP22.12

NTD 151 AF

CDR/CN- 1S 95 UK

CTN 35

Сравнительная таблица аналогов по сериям

Отказное письмо

118

14

АРМАТУРА ДЛЯ СИП

Габаритные размеры

(мм)

SQ0412-0009

SQ0412-0008

119

14

АРМАТУРА ДЛЯ СИП

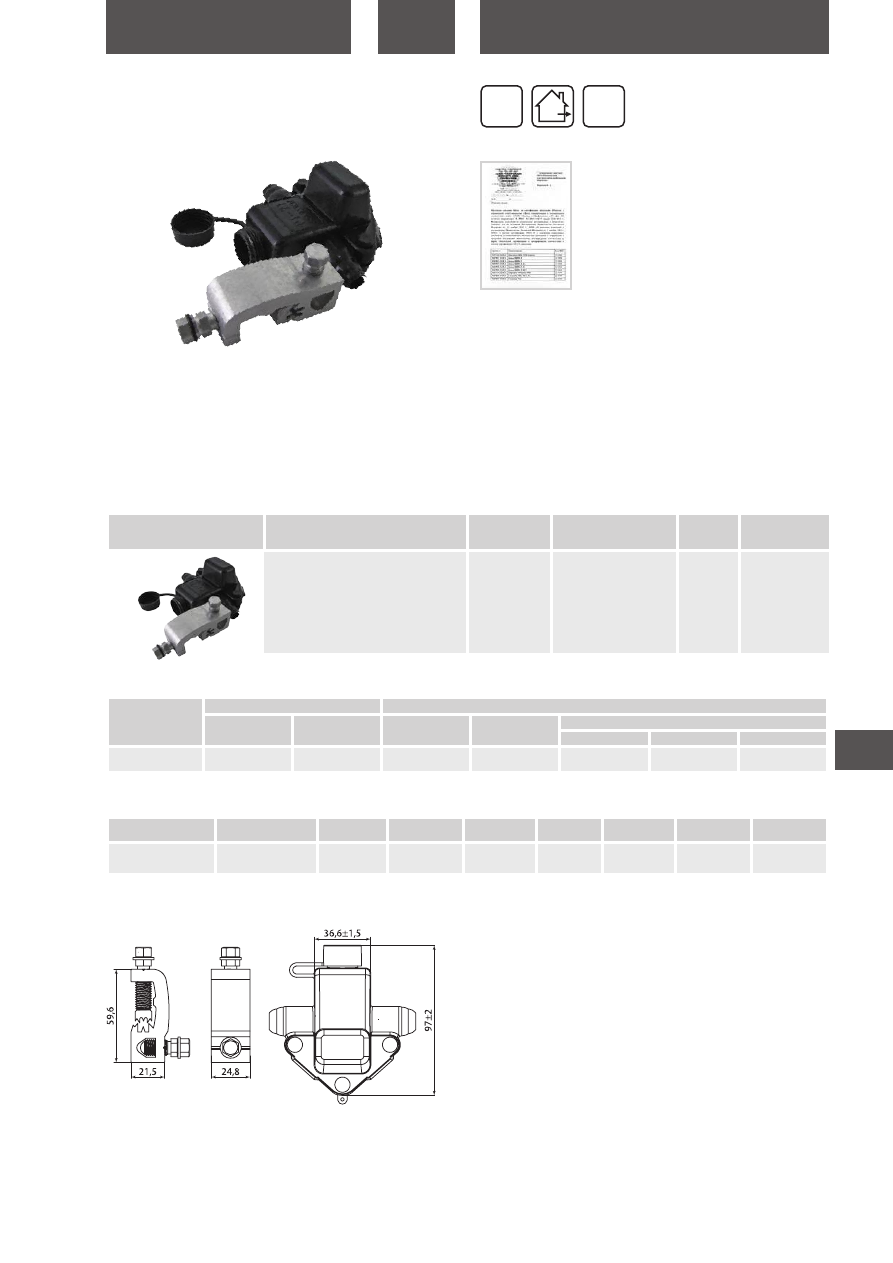

Назначение

   Для обеспечения надежного электрического контакта методом

прокалывания изоляции магистрального провода и зачисткой

на ответвлении.

Применение

   Применяется для алюминиевых, медных и стальных проводов.

   Защита обеспечивается влагозащищенным чехлом.

Материалы

   Контактная часть изготовлена из алюминиевого сплава мето-

дом экструзии.

   Защитный кожух изготовлен из морозо- и ультрофилотеостой-

кого полимера TPR.

Преимущества

   Допускается многократное применение со стороны ответвления.

ЗАЖИМЫ ОТВЕТВИТЕЛЬНЫЕ

ВЛАГОЗАЩИЩЕННЫЕ ПРОКАЛЫВАЮЩИЕ

С РАЗДЕЛЬНОЙ ЗАТЯЖКОЙ БОЛТОВ

СЕРИИ

ЗОВРЗБ


Наименование

Артикул

Сечение  маги стра   льного

проводника/сечение

ответвления, мм

2

Болт

Момент затяжки,

Н/м

Зажим ответв. влагозащ.прокалывающий

с раздельной затяжкой болтов ЗОВРЗБ-1С

35-95/4-50 (Р71) TDM

SQ0412-0006

35–95/4–50

15–18

10

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0006

30

3,30

60

6,60

400

300

200

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗОВРЗБ-1С 35-95/4-50 ЗОРЗБ-1С 35-95/4-50

CTW 95/50

Р71

OP 72М

–

–

–

CBP 1

Сравнительная таблица аналогов по сериям

Отказное письмо

120

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для соединения неизолированных алюминиевых или сталь-

ных проводов.

Материалы

   Изготовлены из алюминиевого сплава методом штамповки

(ковки).

Преимущества

   Высокие плотность и механическая прочность материала.

   Болт и гайка  имеют повышенный класс прочности (8,8).

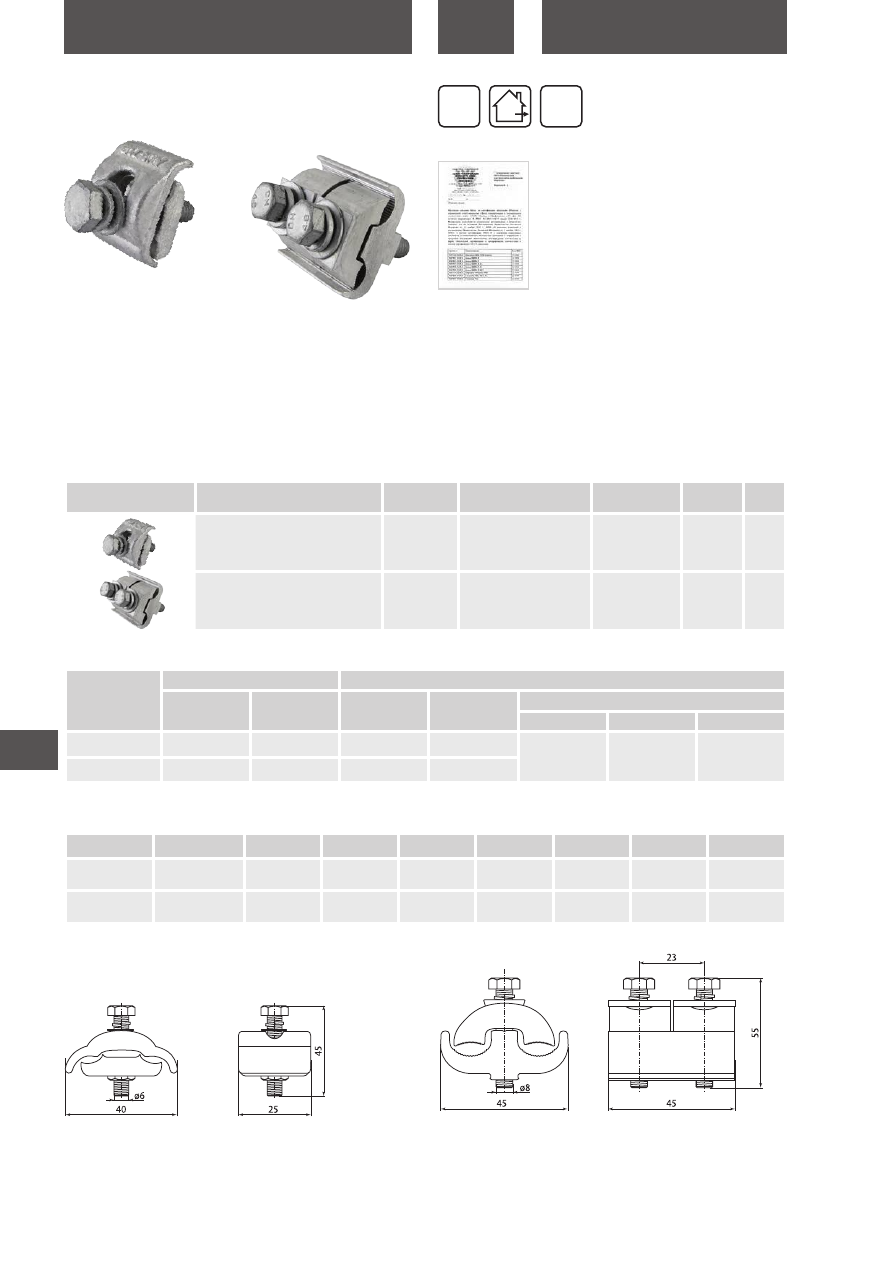

ЗАЖИМЫ ПЛАШЕЧНЫЕ СЕРИИ

ЗП


Наименование

Артикул

Сечение  маги стра   льного

проводника, мм

2

Сечение

ответвления, мм

2

Количество

болтов, шт

Масса,

г

Зажим плашечный ЗП 16-70/16-70

(AL-16-70-1, CD 35) TDM

SQ0412-0120

16–70

16–70

1

52

Зажим плашечный ЗП 16-120/16-120

(AL-16-150-2, CD 150) TDM

SQ0412-0121

16–120

16–120

2

154

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0120

8

0,51

256

16,38

325

265

240

SQ0412-0121

3

0,49

96

15,74

Габаритные размеры

(мм)

SQ0412-0120

SQ0412-0121

+80

0

C

–60

0

C

гарантия

5

лет

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗП 16-70/16-70

ЗП 6-95/6-95

–

CD 35

ПС-1-1А

 SL2.11

–

–

ПС-1-1A

ЗП 16-120/16-120 ЗП 16-120/16-120

SL4.26

CD 150

ПС-2-1А

 SL4.21

–

HEL-3588

ПС-2-1

Сравнительная таблица аналогов по сериям

Отказное письмо

121

14

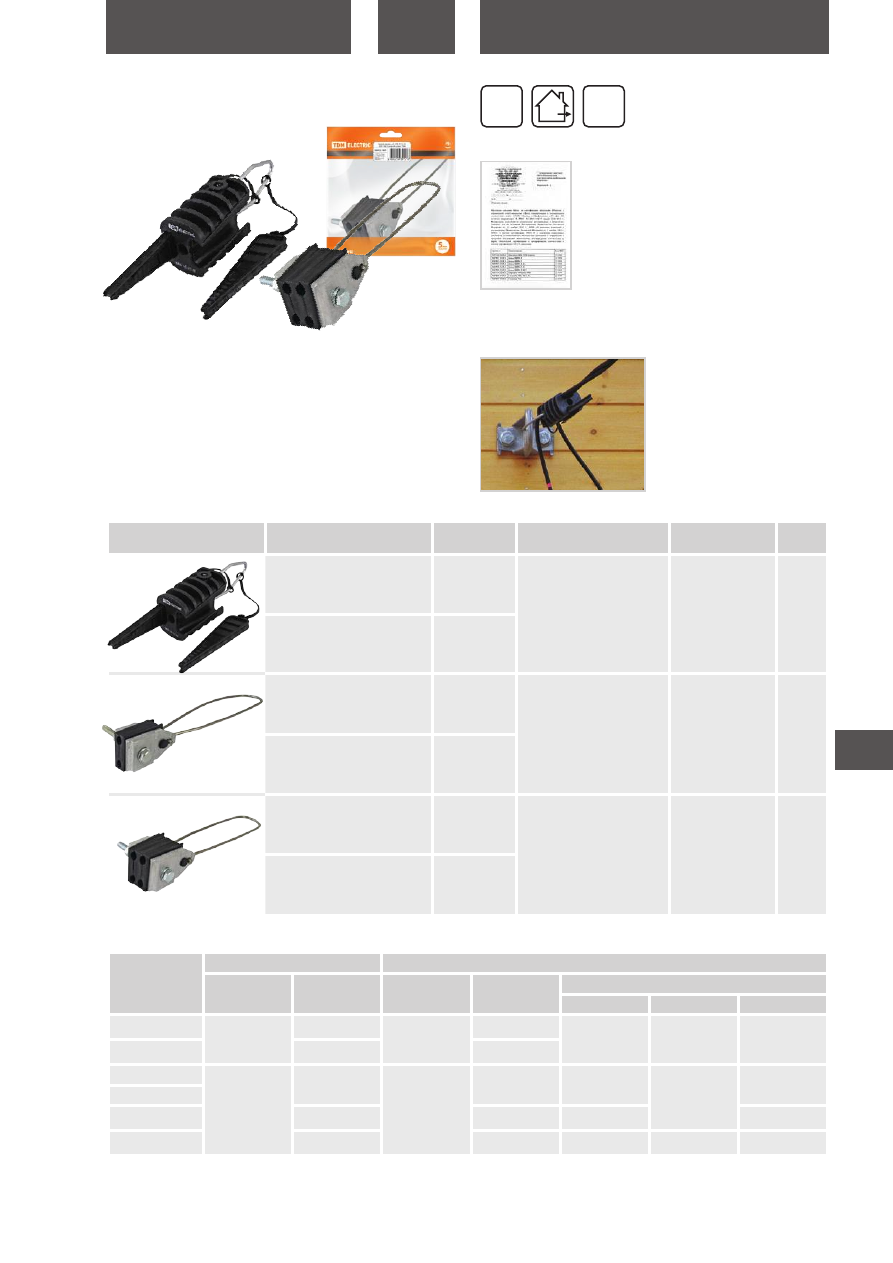

АРМАТУРА ДЛЯ СИП

Назначение

   Для анкерного крепления двух или четырех изолированных

проводов абонентов.

Материалы

   Корпус изготовлен из полипропиленового композита армиро-

ванного стекловолокном, устойчивого к погодно-климатиче-

ским условиям и ультрафиолетовому излучению.

   Стальной хомут из оцинкованной стали.

Преимущества

Подвижный клин не требует

монтажного инструмента и обе-

спечивает надежную фиксацию

проводника.

ЗАЖИМЫ АНКЕРНЫЕ АБОНЕНТСКИЕ

СЕРИИ

ЗАБ


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Диапазон сечений

проводников, мм

2

Масса,

г

Зажим анкерный ЗАБ 16-25 М

(PA25x100, DN123) TDM

SQ0412-0031

3,5

2х16– 4х25

124

Зажим анкерный ЗАБ 16-25

М (PA25x100, DN123) рознич.

упак. TDM

SQ0412-1031

Зажим анкерный ЗАБ 2/16-35

(SO 157.1) TDM

SQ0412-0037

 3,4/6,2/7,2

 2х15/25/35

 80

Зажим анкерный ЗАБ 2/16-35 (SO

157.1) рознич. упак. TDM

SQ0412-1037

Зажим анкерный ЗАБ 4/16-35 (SO

158.1) TDM

SQ0412-0039

 5,5/8,7/11,2

4х16/25/35

 90

Зажим анкерный ЗАБ 4/16-35 (SO

158.1) рознич. упак. TDM

SQ0412-1039

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0031

10

1,30

60

7,80

400

300

200

SQ0412-1031

1,23

7,8

SQ0412-0037

5

0,44

75

6,6

320

120

40

SQ0412-1037

SQ0412-0039

0,49

7,4

310

41

SQ0412-1039

0,64

10

300

200

450

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

122

14

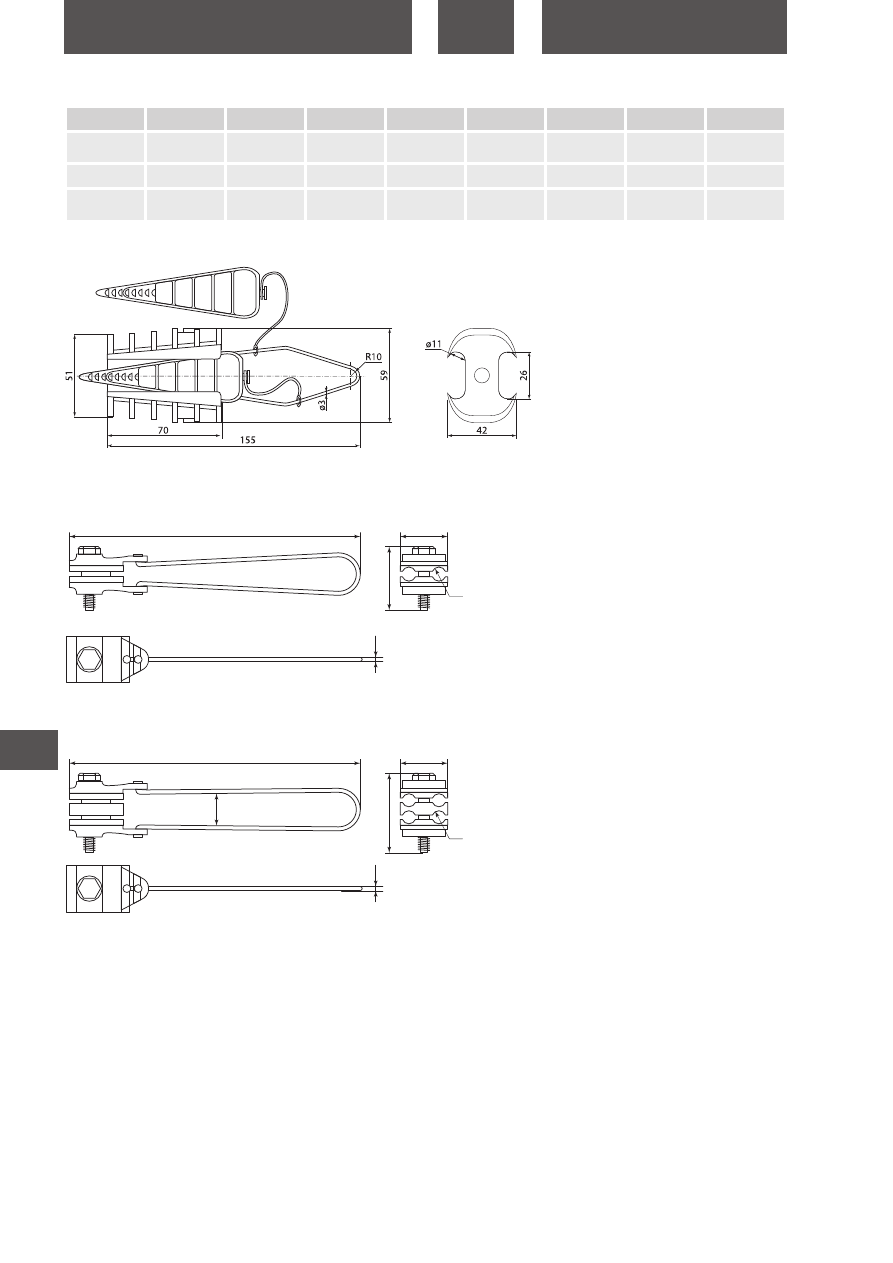

АРМАТУРА ДЛЯ СИП

Габаритные размеры

(мм)

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗАБ 16-25 М

ЗАБ 16-25 М

PA25x100

DN 123

PA25x100

SO 243

PС 63 F 27

РА 25-100

PA 25S

ЗАБ 2/16-35

 –

–

–

 –

SO 157.1

–

–

РА 2/35

ЗАБ 4/16-35

ЗАБ 4х16-35

РА 4х10-35

SO 158.1

РА 4/35

Сравнительная таблица аналогов по сериям

SQ0412-0031

SQ0412-1031

SQ0412-0037

SQ0412-1037

SQ0412-0039

SQ0412-1039

200

33

d

45

ø

3

200

33

d

50

22

ø

3

200

33

d

45

ø

3

200

33

d

50

22

ø

3

123

14

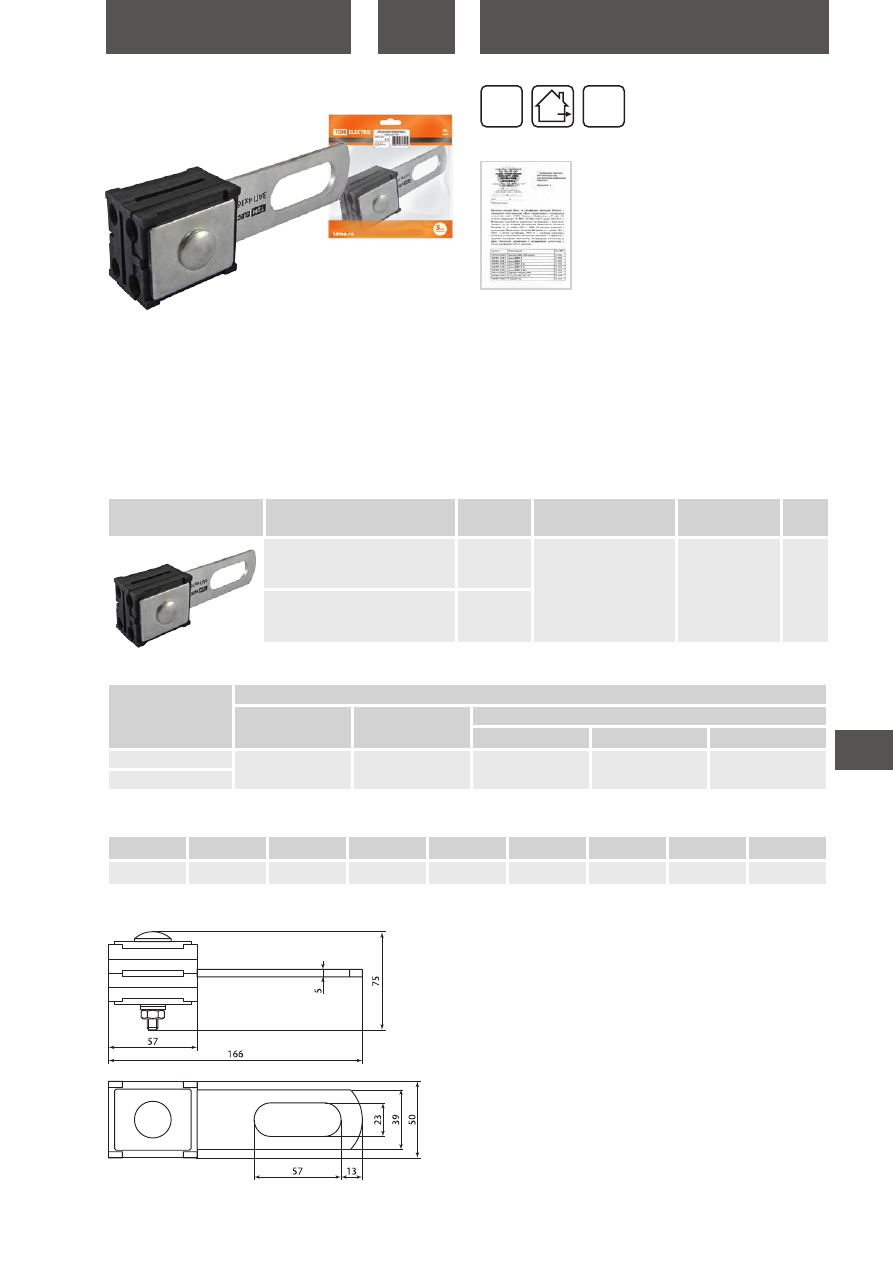

АРМАТУРА ДЛЯ СИП

Назначение

   Для анкерной и промежуточной подвески 2- и 4-жильного СИП.

Материалы

   Прижимные плашки изготовлены из ПА-66.

   Металлические пластины и хомут из оцинкованной стали.

Преимущества

   Универсальная конструкция, позволяющая поворотом фикси-

рующего элемента на 90° изменить конфигурацию зажима

и использовать его в качестве анкерного или поддерживающего.

   Рельеф поверхности клиньев обеспечивает надежную фиксацию

проводника, препятствуя его выскальзыванию и не повреждая

изоляцию.

   Устойчивы к коррозии, погодно-климатическим условиям и уль-

трафиолетовому излучению.

   Болт и гайка имеют повышенный класс прочности (8,8).

ЗАЖИМЫ АНКЕРНО-ПОДДЕРЖИВАЮЩИЕ



СЕРИИ

ЗАП


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Диапазон сечений

проводников, мм

2

Масса,

г

Зажим анкерно-поддерживающий ЗАП

4х10-50 (PAS216/450, HEL-5505-2) TDM

SQ0412-0036

12

4х10–4х50

420

Зажим анкерно-поддерживающий ЗАП

4х10-50 (PAS216/450, HEL-5505-2) рознич.

упак. TDM

SQ0412-1036

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0036

25

11

400

300

200

SQ0412-1036

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗАП 4х10-50

ЗАБу 4х10-35

PAS216/435

PAS 216/450

РА 4

SO80

GUKp4

HEL-5505

PAS216/435

Сравнительная таблица аналогов по сериям

124

14

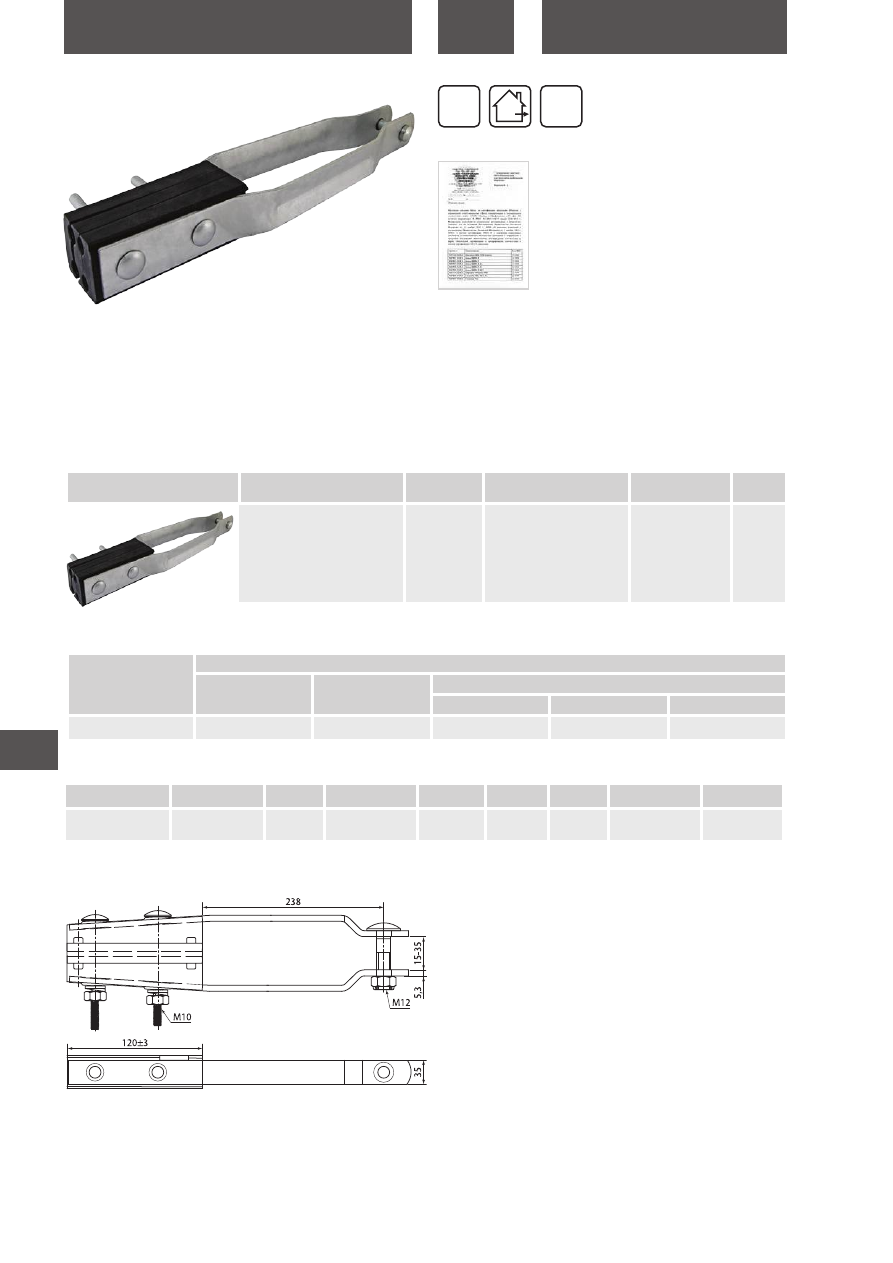

АРМАТУРА ДЛЯ СИП

Назначение

   Для анкерного крепления 4-жильного СИП.

Материалы

   Прижимные плашки изготовлены из ПА-66.

   Металлические пластины и хомут из оцинкованной стали.

Преимущества

   Соответствуют международному стандарту CENELEC BS EN 50483.

   Адаптированы для использования в РФ.

   Прижимная часть клинового типа является саморегулируемой.

Клинья легко раздвигаются благодаря пружине, что облегчает

установку проводов.

   Болт и гайка имеют повышенный класс прочности (8,8).

ЗАЖИМЫ АНКЕРНЫЕ СЕРИИ

ЗАM


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Диапазон сечений

проводников, мм

2

Масса,

кг

Зажим анкерный

ЗАM 4х25-120/27400 (HEL-5507,

RPA 470/120) TDM

SQ0412-0038

40

4х25–4х120

1,3

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0038

6

9,2

400

300

110

Габаритные размеры

(мм )

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗАM 4х25-120/27400 ЗАС 4х70-95/27400

–

RPA 450/120

ЗКН-1

SO 234S

GUKo2

PA 4120, HEL-5507

RPA470/95

Сравнительная таблица аналогов по сериям

125

14

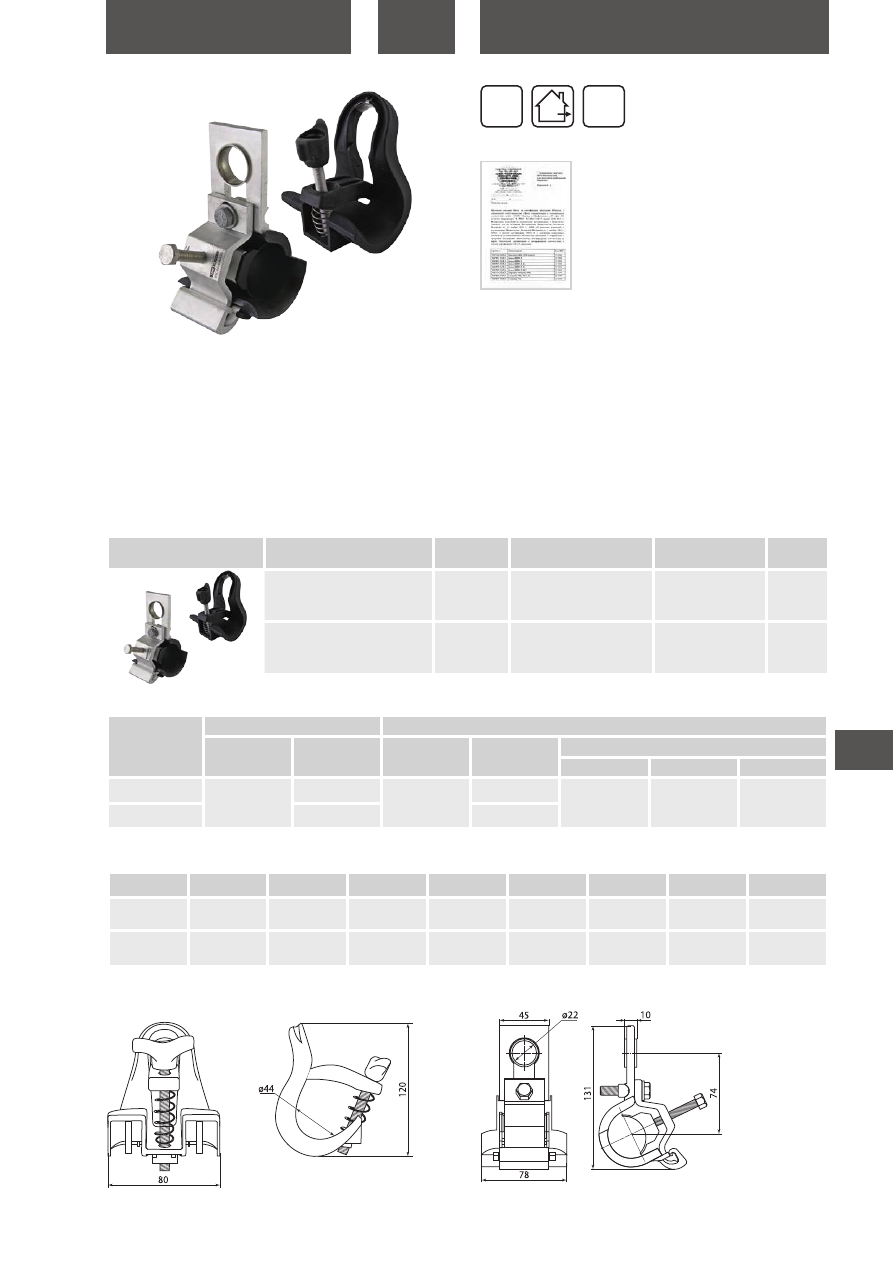

АРМАТУРА ДЛЯ СИП

Назначение

   Для подвеса СИП на промежуточных опорах. Возможно приме-

нение на угловых опорах при поворотах трассы:

– на 60° для провода 2–4х16–50мм

2

.

– на 30° для провода 2-4х25-120мм

2

.

Материалы

   Пластиковый корпус ЗПП выполнен из ПА-66 +30% стеклово-

локно.

   Корпус ЗПС изготовлен из алюминиевого сплава методом экстру-

зионного прессования, пластиковая часть из полиамида ПА-66.

Преимущества

   Универсальный диапазон сечений.

   Фиксирующие болты и гайка имеют повышенный класс проч-

ности (8,8).

   Элементы зажима, контактирующие с жилами, выполнены

из диэлектрического материала.

   Устойчивы к коррозии, погодно-климатическим условиям и уль-

трафиолетовому излучению.

ПОДДЕРЖИВАЮЩИЕ ЗАЖИМЫ

СЕРИЙ

ЗПП

И

 ЗПС


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Диапазон сечений

проводников, мм

2

Масса, г

Поддерживающий зажим ЗПП

4х25-120 (SO270, PSP 25/120) TDM

SQ0412-0112

8

2х25–4х120

150

Поддерживающий зажим ЗПC

4х16-4x120 (PS 130, SO130.02) TDM

SQ0412-0113

18

2х16–4х120

330

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0112

12

2,54

24

5,09

400

300

200

SQ0412-0113

2,64

5,28

Габаритные размеры

(мм)

SQ0412-0113

SQ0412-0112

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗПП 4х25-120 ЗПС 4х120/10000

PS95

PS 16/120

ЗПП

SO270

Z 2050

PS 4120

PSP25/120

ЗПC 4х16-4x120

ЗПС 2х25-

4х120/1800/30

SO130

PSP 25/120

PS 4х120

SO130

PSP 120 TRA

–

PSP 120

Сравнительная таблица аналогов по сериям

126

14

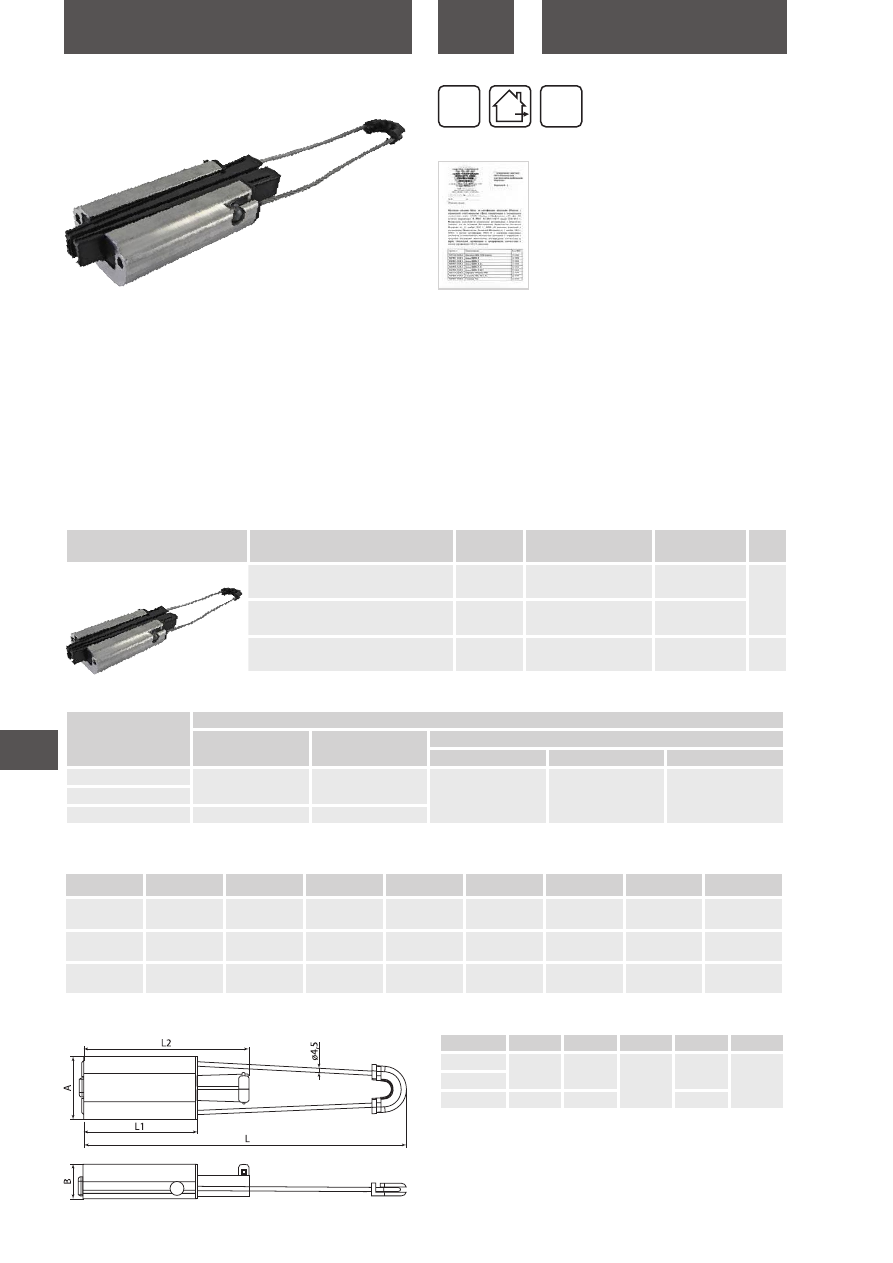

АРМАТУРА ДЛЯ СИП

ЗАЖИМЫ АНКЕРНЫЕ КЛИНОВЫЕ

СЕРИИ

ЗАК

Назначение

   Для анкерного крепления несущей нулевой жилы СИП-2 на

концевых, угловых и промежуточных опорах.

Материалы

   Корпус выполнен из алюминиевого сплава методом экструзи-

онного прессования.

   Клинья из поликарбоната.

   Тросик из нержавеющей стали.

   Хомут из высокопрочного ПА-66, армированного стеклом.

Преимущества

   Не требуют специального инструмента при монтаже.

   Устойчивы к коррозии, погодно-климатическим условиям и уль-

трафиолетовому излучению.

   Рельеф поверхности клиньев обеспечивает надежную фиксацию

проводника, препятствуя его выскальзыванию, не повреждая

изоляцию.


Наименование

Артикул

Минимальная разрушаю-

щая нагрузка, кН

Диапазон сечений

проводников, мм

2

Масса,

г

Зажим анкерный клиновой ЗАК 25-35/1000

(PA 1000, SO 252.01) TDM

SQ0412-0034

10

25–35

400

Зажим анкерный клиновой ЗАК 50-70/1500

(PA 1500, SO 250.01) TDM

SQ0412-0035

15

50–70

Зажим анкерный клиновой ЗАК 70-95/2200

(PA 95-2000, SO 251.01) TDM

SQ0412-0049

22

70–95

530

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0034

26

11,00

400

300

200

SQ0412-0035

SQ0412-0049

30

17,40

Артикул

A

B

L

L1

L2

SQ0412-0034

62

30

370

110

170

SQ0412-0035
SQ0412-0049

67

40

120

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗАК 25-35/1000 ЗАН 16-35/1000

PA1000

PA 1000

PA 1000

SO 252.01

PA 35 - 1000A

–

PA 1000

ЗАК 50-70/1500 ЗАН 50-70/1500

PA1500

PA 1500

PA 1500

SO 250.01

РА 54 - 1500С

PA 1500

PA 1500E

ЗАК 70-95/2200 ЗАН 70-95/2200

–

DN 80

PA 2000

SO 251.01

PA 95 - 2000A

PA 95-2000

PA 2000

Сравнительная таблица аналогов по сериям

127

14

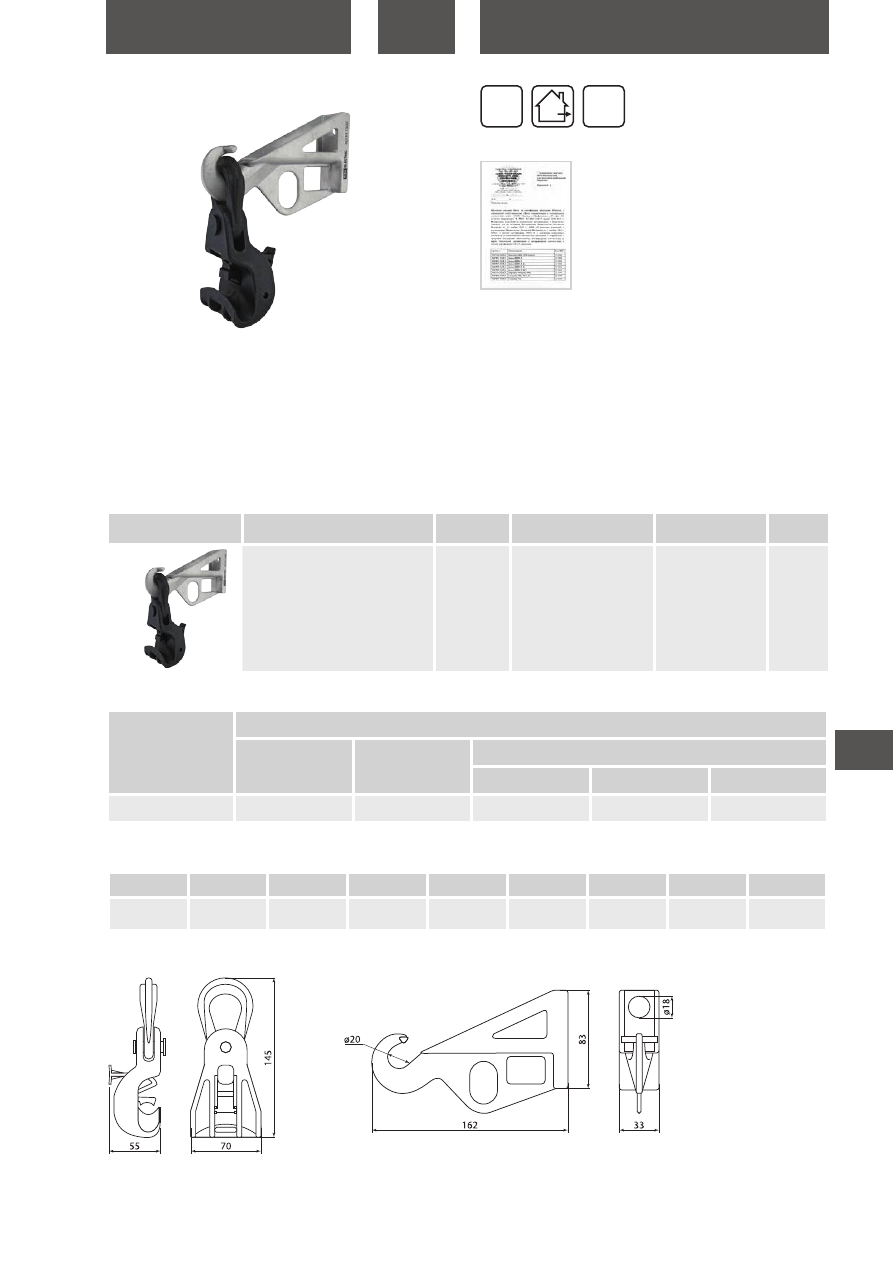

АРМАТУРА ДЛЯ СИП

Габаритные размеры

(мм)

Назначение

   Для подвеса СИП-2 с помощью крепления изолированной

несущей нейтрали на промежуточных и угловых опорах

под углом до 60°.

Преимущества

   Несущая нулевая жила зажимается фиксатором без применения

специального инструмента.

   Обеспечивают необходимую степень свободы подвески СИП.

Материалы

   Металлический кронштейн изготовлен из алюминиевого сплава

методом литья с последующей термообработкой для улучшения

механической прочности.

   Пластиковый кронштейн изготовлен из стеклонаполненного

полиамида (ПА-66) с улучшенными механическими характе-

ристиками, это позволяет сохранять заявленные свойства по

нагрузке во всем пределе температурных характеристик.

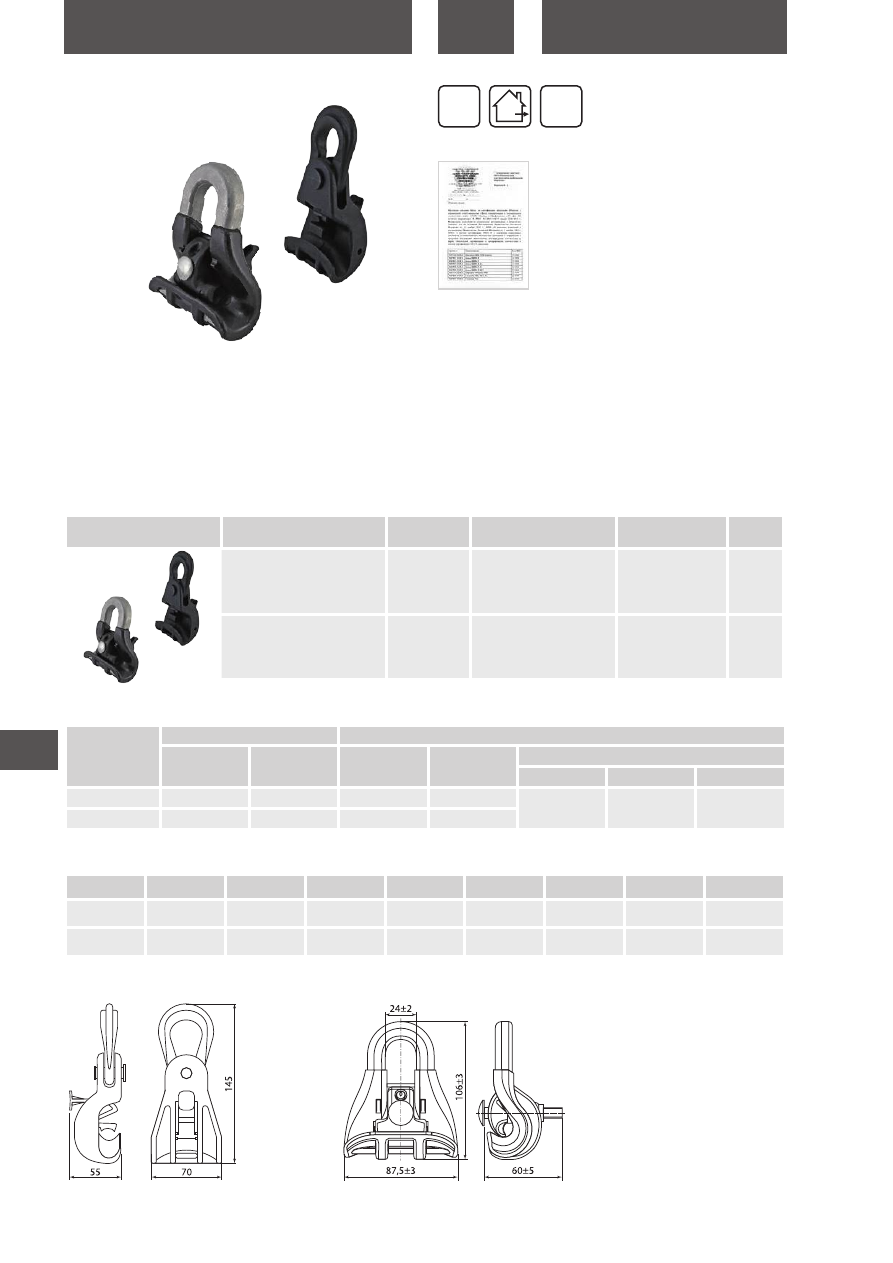

КОМПЛЕКТЫ ПРОМЕЖУТОЧНОЙ ПОДВЕСКИ



СЕРИИ

КОПП


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Диапазон сечений

проводников, мм

2

Масса, г

Комплект промежуточной подвески

КОПП 1500 (PS 1500, SO 260) TDM

SQ0412-0021

10

10–95

150

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0021

20

7,80

400

300

200

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

КОПП 1500

КОПМ 1500

ES1500

ES 1500

ES 1500

SO 260

ES 54-14

ES 1500

ES 54-14

Сравнительная таблица аналогов по сериям

128

14

АРМАТУРА ДЛЯ СИП

Габаритные размеры

(мм)

SQ0412-0041

SQ0412-0141

Назначение

   Для крепления СИП-2 на промежуточных опорах.

Преимущества

   Элементы зажимов, контактирующие с жилами, выполнены

из  диэлектрического материала и выполняют роль изолятора,

а также защищают изоляцию жил от механического повреждения.

   Обеспечивают необходимую степень свободы подвески СИП.

   Зажим ЗПН 2200 можно использовать при поворотах трассы

до 90°.

Материалы

ЗПН 1500:

   Кронштейн изготовлен из стеклонаполненного полиамида

(ПА-66) с улучшенными механическими характеристиками.

ЗПН 2200:

   Металлическая часть изготовлена из алюминиевого сплава

с последующей термообработкой.

   Пластиковая часть из термо- и УФ-стойкого полипропиленово-

го композита.

ПРОМЕЖУТОЧНЫЕ ЗАЖИМЫ



СЕРИИ

ЗПН


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Диапазон сечений

проводников, мм

2

Масса, г

Промежуточный зажим ЗПН 1500

(PS 1500, SO260.1) TDM

SQ0412-0041

12

10–95

165

Промежуточный зажим ЗПН 2200

(PS-25/95 ) TDM

SQ0412-0141

22

25–95

370

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0041

6

1,04

36

6,26

400

300

100

SQ0412-0141

20

5,00

40

10,00

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЗПН 1500

ЗПН 1500

PS95

PS 1500

PS 1500

SO 260.1

PSQ 54

PS 54+LM

PS1500

ЗПН 2200

ЗПН 2200

–

PS95N

–

SO 69.95

–

–

PS 25-95

Сравнительная таблица аналогов по сериям

129

14

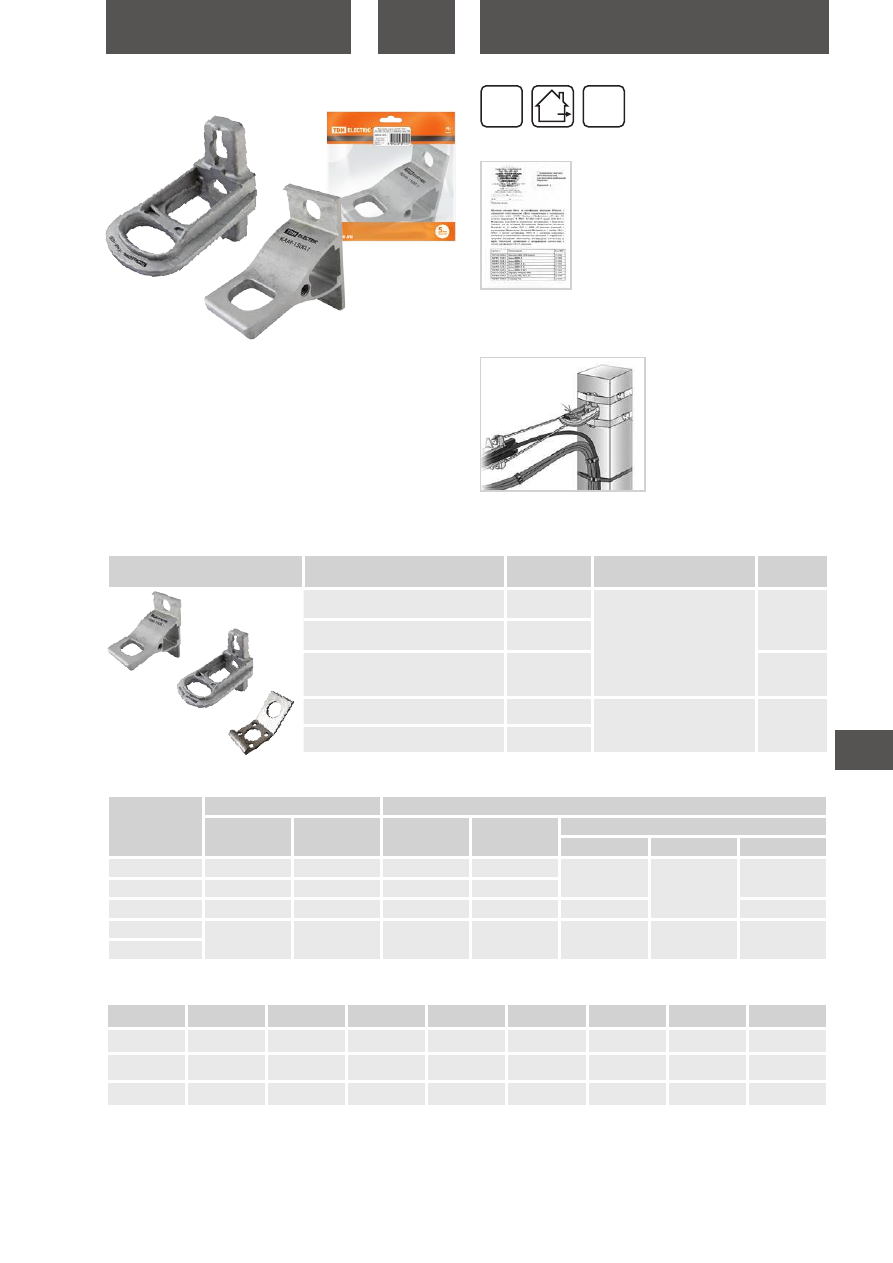

АРМАТУРА ДЛЯ СИП

Назначение

   Для крепления анкерных зажимов на стенах, опорах и фаса-

дах зданий.

Материалы

   КАБ-200 выполнен из алюминиевого сплава методом экструзи-

онного прессования, что увеличивает прочность на разрыв, по

сравнению с изделиями изготовленными методом литья алюми-

ния высоким давлением.

   КАМ-1500 изготовлен из алюминиевого сплава методом литья

с последующей термообработкой для улучшения механичес кой

прочности.

Преимущества

Универсальное крепление болта-

ми или стальной лентой.

   Обладают высокой устойчивостью к коррозии.

КРОНШТЕЙНЫ АНКЕРНЫЕ СЕРИЙ

КАМ, КАБ


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Масса, г

Кронштейн анкерный КАМ-1500.1 (CA

1500.1, SO 253, CS 10.3) TDM

SQ0412-0010

15

120

Кронштейн анкерный КАМ-1500.1 (CA

1500.1, SO 253, CS 10.3) рознич. упак. TDM

SQ0412-1010

Кронштейн анкерный КАМ-1500

(CA 1500, SO 253, CS 10.3) TDM

SQ0412-0011

180

Кронштейн анкерный КАБ-200

(CAВ 25, CA 16) TDM

SQ0412-0012

2

10

Кронштейн анкерный КАБ-200 (CAВ 25, CA

16) рознич. упак. (10шт) TDM

SQ0412-1012

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0010

10

1,8

60

12

450

300

250

SQ0412-1010

5

0,6

40

6

SQ0412-0011

8

1,52

48

9,12

400

200

SQ0412-0012

100

0,90-

1600

14,40

325

265

240

SQ0412-1012

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

КАМ-1500.1

КАМ-1500

SO253

–

CА 2000

SO253

–

–

–

КАМ-1500

КАМ-4000

CА1500

CS 10.3

СА 2000

SO253

CS 10

CA 1500

CA 1500

КАБ-200

КАБ-200

CА25

CA 16

CA 25

–

PA 69F

CAB 25

CA 25

Сравнительная таблица аналогов по сериям
