Bosch Каталог отопительного оборудования (2023 год) - часть 28

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа В23

№

Наименование

Артикул

1

Защита приточного канала FC-O80, DN125, при заборе воздуха
из помещения

7738112718

2

Дымовая труба DN80х250мм, PP (2 шт.)

87092078

3

Отвод FC-SER80-87, DN80, 87

°

, со смотровым люком

87094537/

7738112596

4

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

°

, PP

7719001850 /

7738112667

Системы дымоудаления
Котёл Bosch Condens 7000i W

434

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

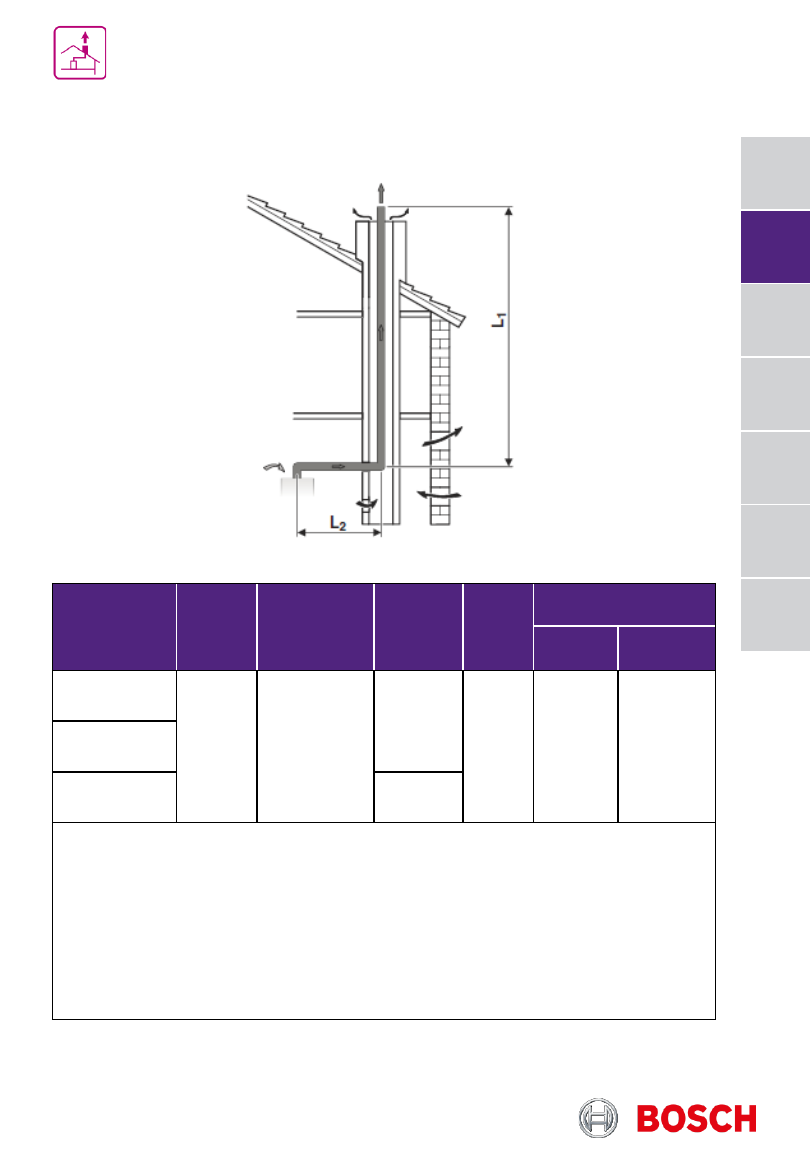

Предельные значения длины дымовой трубы В23P. Отвод дымовых газов в
вентилируемой шахте

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L=L1+L2

L2, м

Эквивалентная длина

отвод

87

°

, м

отвод

15,45

°

, м

30/35

80

Min.:

□

120х120

⃝

120

Max.:

□

300х300

⃝

300

45

5

2*

1*

35

42

50

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Отвод дымовых газов в вентилируемой шахте.

Системы дымоудаления
Котёл Bosch Condens 7000i W

435

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

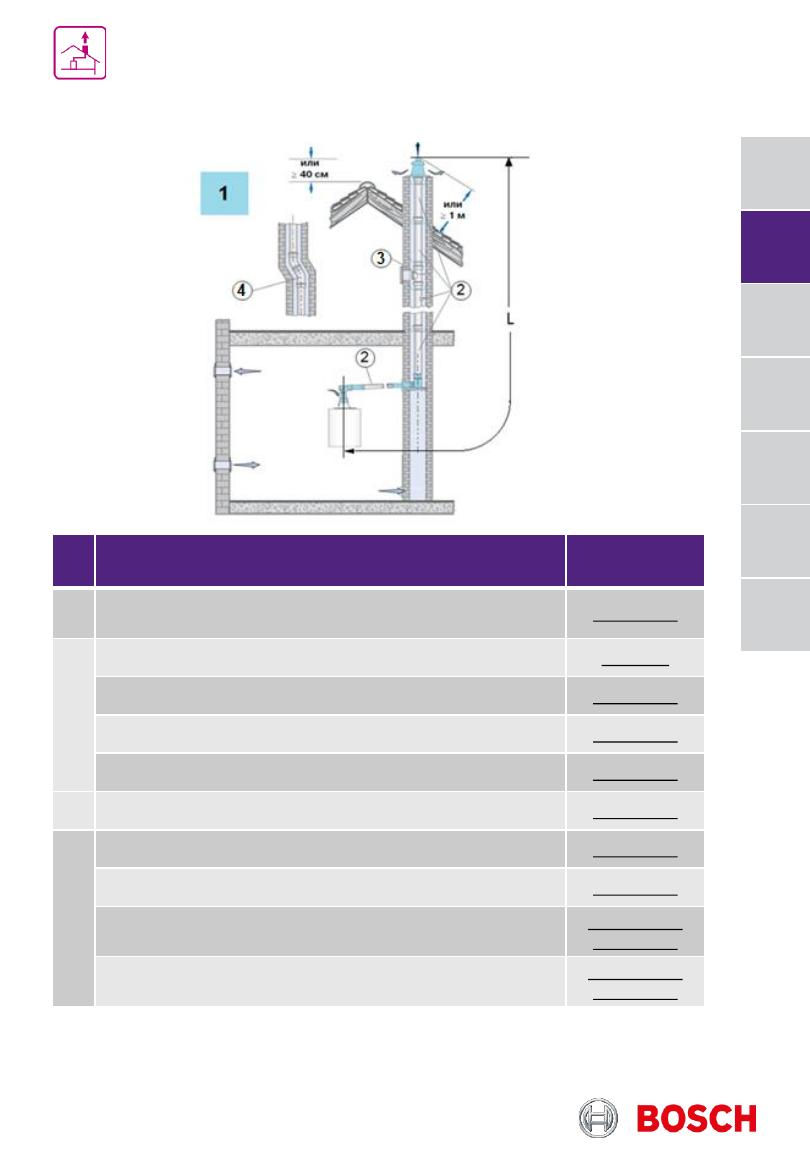

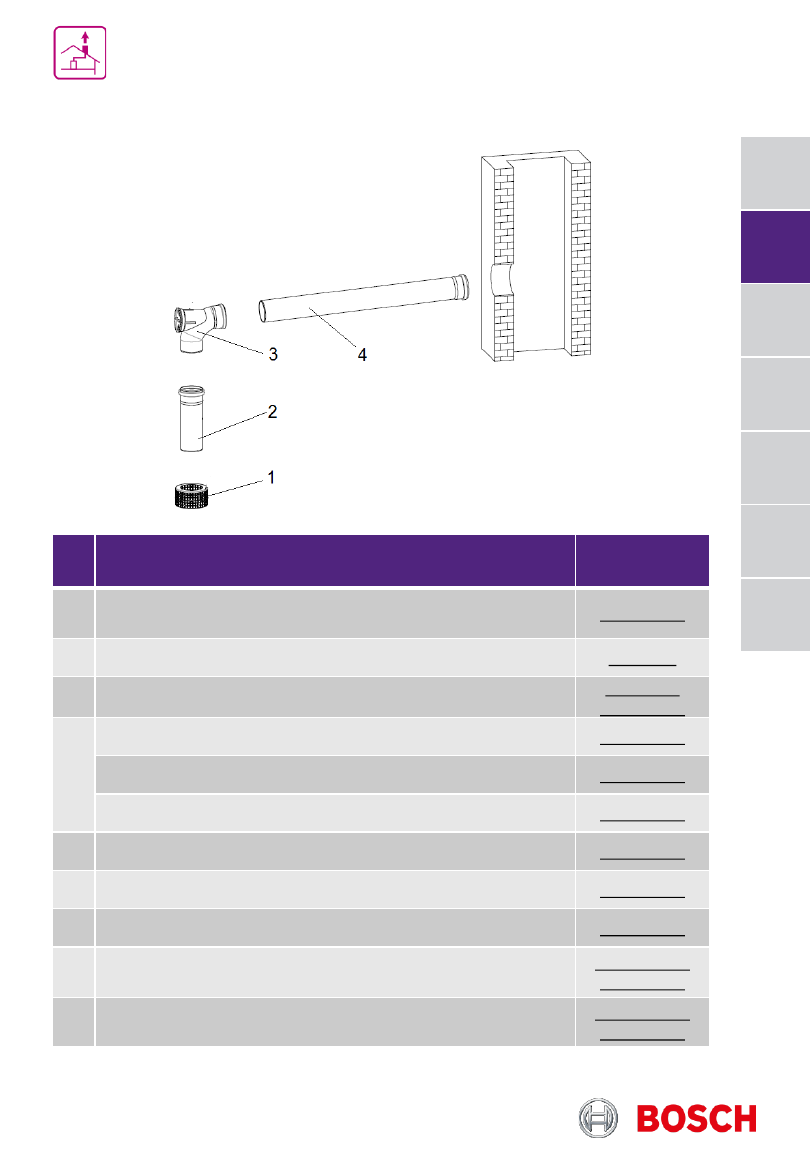

Информация для заказа В23. Отвод дымовых газов в вентилируемой шахте

№

Наименование

Артикул

1

Базовый комплект FC-Set80-B53, DN80, в шахте, пластик, без
рев колена, колпак, труба с UV защитой

7738113253

2

Дымовая труба DN80х250мм, PP (2 шт.)

87092078

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

3

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

4

Отвод FC-SE80-87, DN80, 87

°

, PP

7738112654

Отвод FC-SE80-45, DN80, 45

°

, PP

7738112653

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

°

, PP

7719001850 /

7738112667

Системы дымоудаления
Котёл Bosch Condens 7000i W

436

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

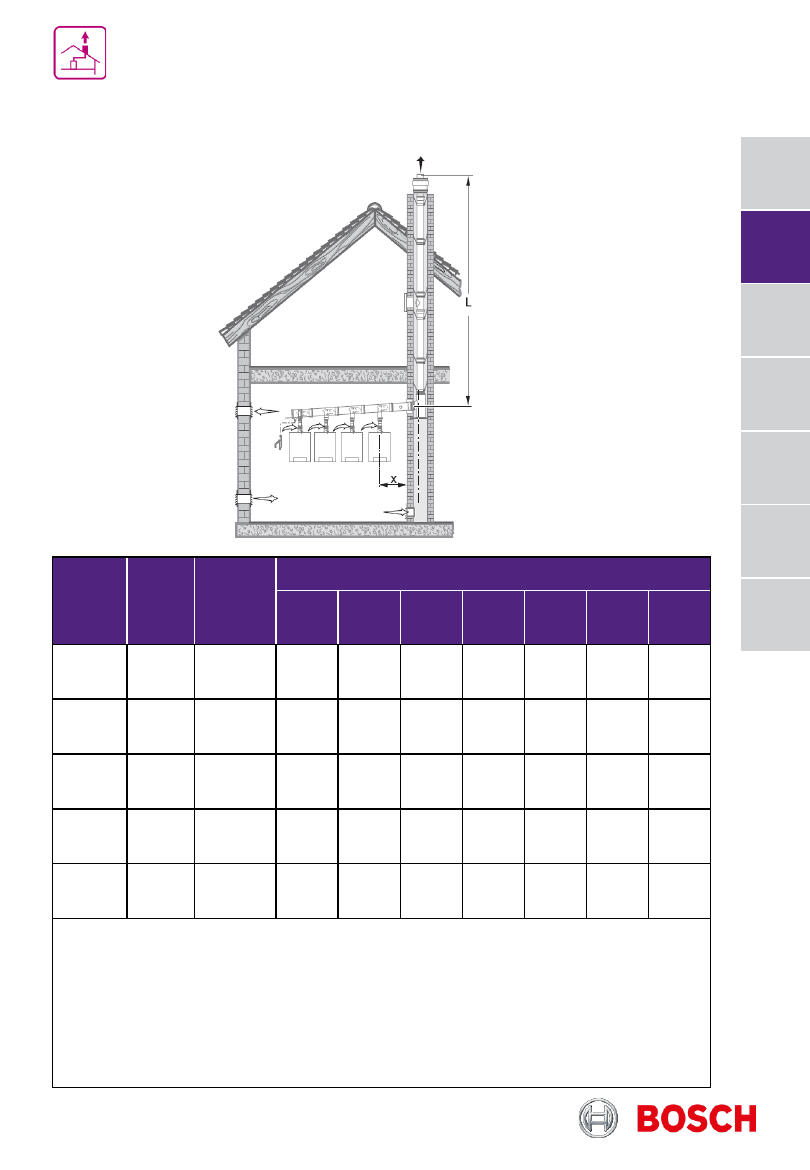

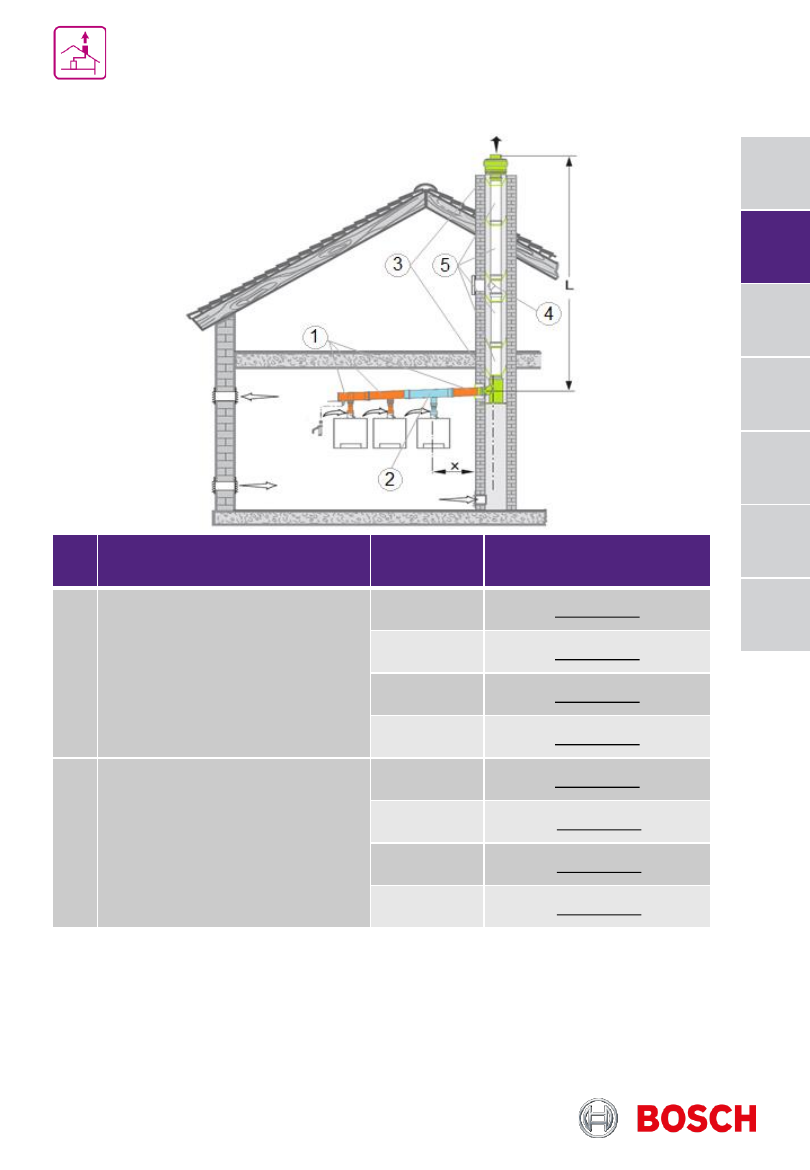

Предельные значения длины дымовой трубы В23. Каскад (разрежение)

Системы дымоудаления
Котёл Bosch Condens 7000i W

Тип

котла

∅

трубы,

мм

Min.

размер

шахты,

мм

Максимально допустимая длина дымохода L, м

2 котла 3 котла 4 котла

5

котлов

6

котлов

7

котлов

8

котлов

30-42

∅

110

□150х150

⃝

170

47

11

-

-

-

-

-

30-42

∅

125

□165х165

⃝

185

50

37

5

-

-

-

-

30-42

∅

160

□200х200

⃝

220

-

50

50

30

6

-

-

30-42

∅

200

□240х240

⃝

260

-

-

-

50

50

50

-

42

∅

200

□240х240

⃝

260

-

-

-

-

-

-

29

Максимально допустимая длина L действительна для X = 2,5 м и 1 колена 87°.
Для других конфигураций с Х > 2,5 м и более чем с 1 коленом 87° требуется расчет по
EN 13384.

Отвод дымовых газов от каскада котлов.

437

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

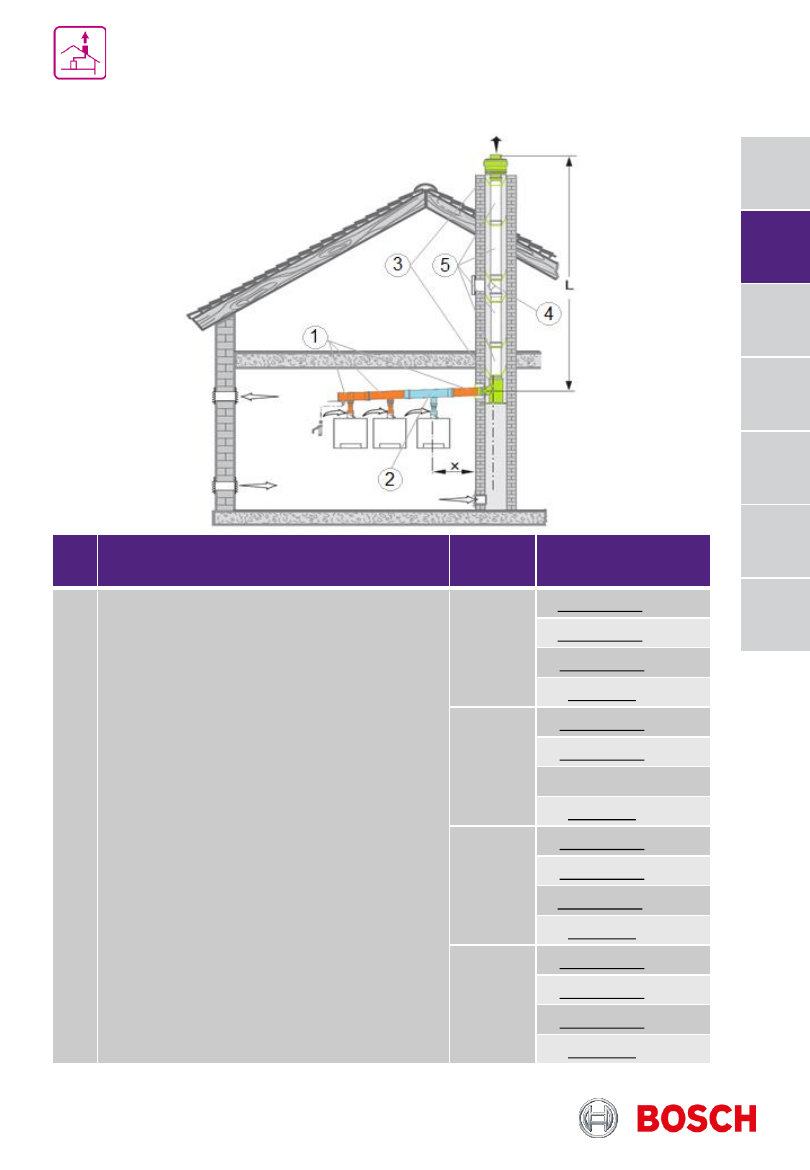

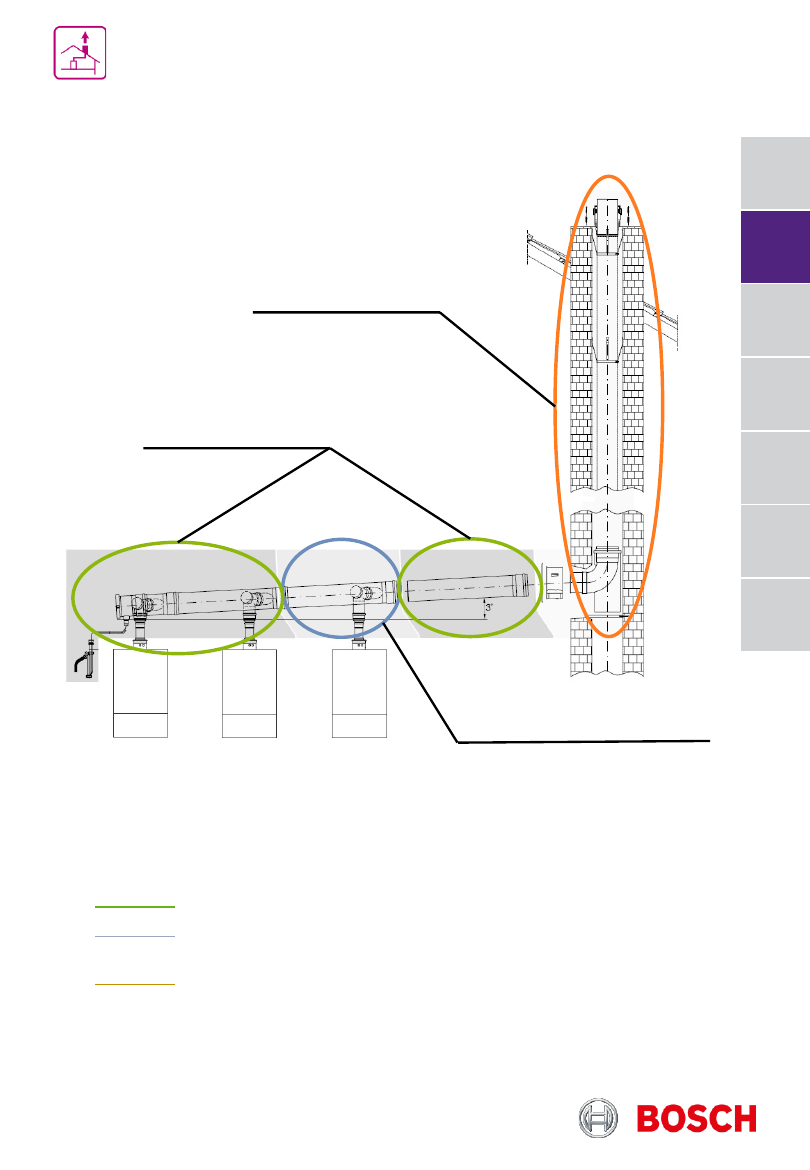

Состоит из обязательных комплектов:

•

Комплект 1

. Базовая комплектация (для двух котлов)

•

Комплект 2

. Дополнительная комплектация для каждого последующего  котла

(если в каскаде более двух котлов)

•

Комплект 3

.

Комплектация системы дымоудаления в шахте (в зависимости от

высоты шахты, необходимо доукомплектовывать прямыми трубами и ревизией)

Информация для заказа В23.

Каскад (разрежение)

Системы дымоудаления
Котёл Bosch Condens 7000i W

Комплект для шахты

Базовая комплектация

Дополнительная комплектация

438

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа В23.

Каскад (разрежение)

№

Наименование

∅

Артикул

1

Базовая комплектация системы
дымоудаления в каскаде для двух котлов

∅

110

7738113198 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

∅

125

7738113199 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

∅

160

7738113200 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

∅

200

7738113201 – 1 шт

7738112734 – 2 шт

7738112718 – 2 шт

87092078 – 1 шт

Системы дымоудаления
Котёл Bosch Condens 7000i W

439

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа В23.

Каскад (разрежение)

№

Наименование

∅

Артикул

2

Дополнительная комплектация системы
дымоудаления в каскаде

∅

110

7738113202 – 1 шт

7738112734 – 1 шт

7738112718 – 1шт

87092078 – 1шт

∅

125

7738113203 – 1шт

7738112734 – 1шт

7738112718 – 1шт

87092078 – 1шт

∅

160

7738113204 – 1шт

7738112734 – 1шт

7738112718 – 1 шт

87092078 – 1шт

∅

200

7738113205 – 1шт

7738112734 – 1шт

7738112718 – 1шт

87092078 – 1шт

Системы дымоудаления
Котёл Bosch Condens 7000i W

440

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа В23.

Каскад (разрежение)

№

Наименование

∅

Артикул

3

Комплектация системы
дымоудаления в шахте

∅

110

7738113211

∅

125

7738113212

∅

160

7738113213

∅

200

7738113214

4

Труба со смотровым люком

∅

110

7738112684

∅

125

7738113114

∅

160

7738113121

∅

200

7738113125

Системы дымоудаления
Котёл Bosch Condens 7000i W

441

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Информация для заказа В23.

Каскад (разрежение)

№

Наименование

∅

Длина

Артикул

5

Дымовая труба РР с
муфтой и уплотнением

∅

110

300

7738113779

500

7738112679

1000

7738112680

2000

7738112681

∅

125

250

87090390

500

7738113111

1000

7738113112

2000

7738113113

∅

160

250

87090394

500

7738113118

1000

7738113119

2000

7738113120

∅

200

500

7738113122

1000

7738113123

2000

7738113124

Системы дымоудаления
Котёл Bosch Condens 7000i W

442

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

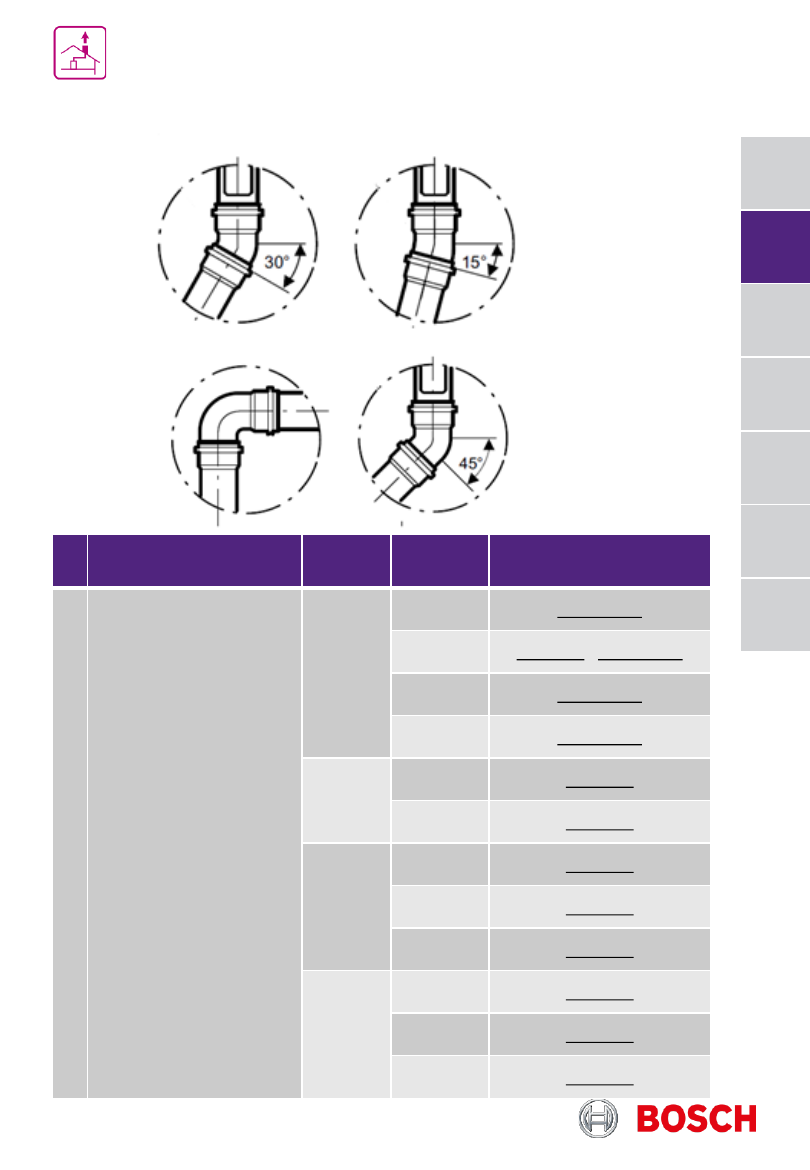

Информация для заказа В23.

Каскад (разрежение)

№

Наименование

∅

Угол

Артикул

Отвод

∅

110

15°

7738112683

30°

87090300 / 7738112682

45°

7738113109

87°

7738113108

∅

125

45°

87090312

87°

87090313

∅

160

30°

87090316

45°

87090317

87°

87090318

∅

200

30°

87090320

45°

87090321

87°

87090322

Системы дымоудаления
Котёл Bosch Condens 7000i W

443

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

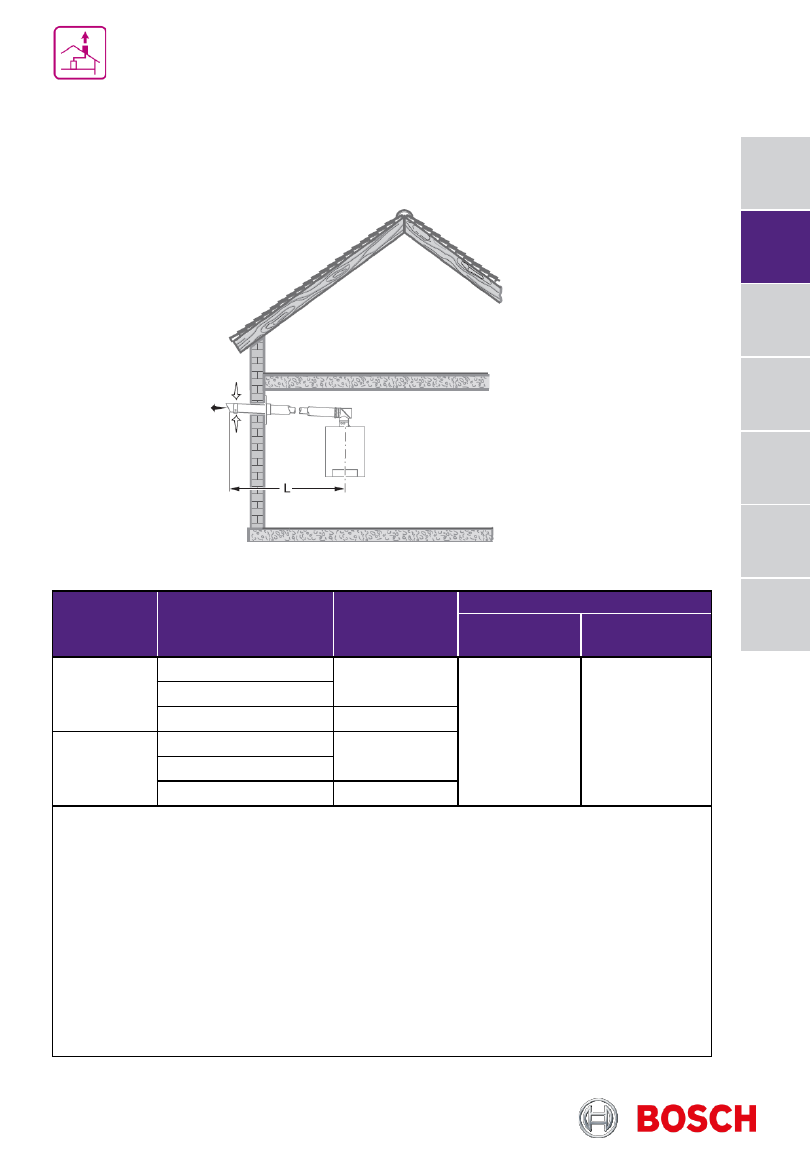

Предельные значения длины дымовой трубы C13

Диаметр

трубы, мм

Тип котла

L, м

Эквивалентная длина

отвод 87°, м

отвод 15,45

°

, м

60 / 100

30/35

2

2*

1*

35

42

3

80 / 125

30/35

15

35

42

19

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле уже учтено в допустимой длине дымовой трубы L, и его больше не нужно
вычитать

Приток воздуха / отвод дымовых газов по концентрической трубе горизонтально через
фасад. Вход воздуха и выход дымовых газов находятся вблизи друг от друга в области
одинакового давления

Системы дымоудаления
Котёл Bosch Condens 7000i W

444

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

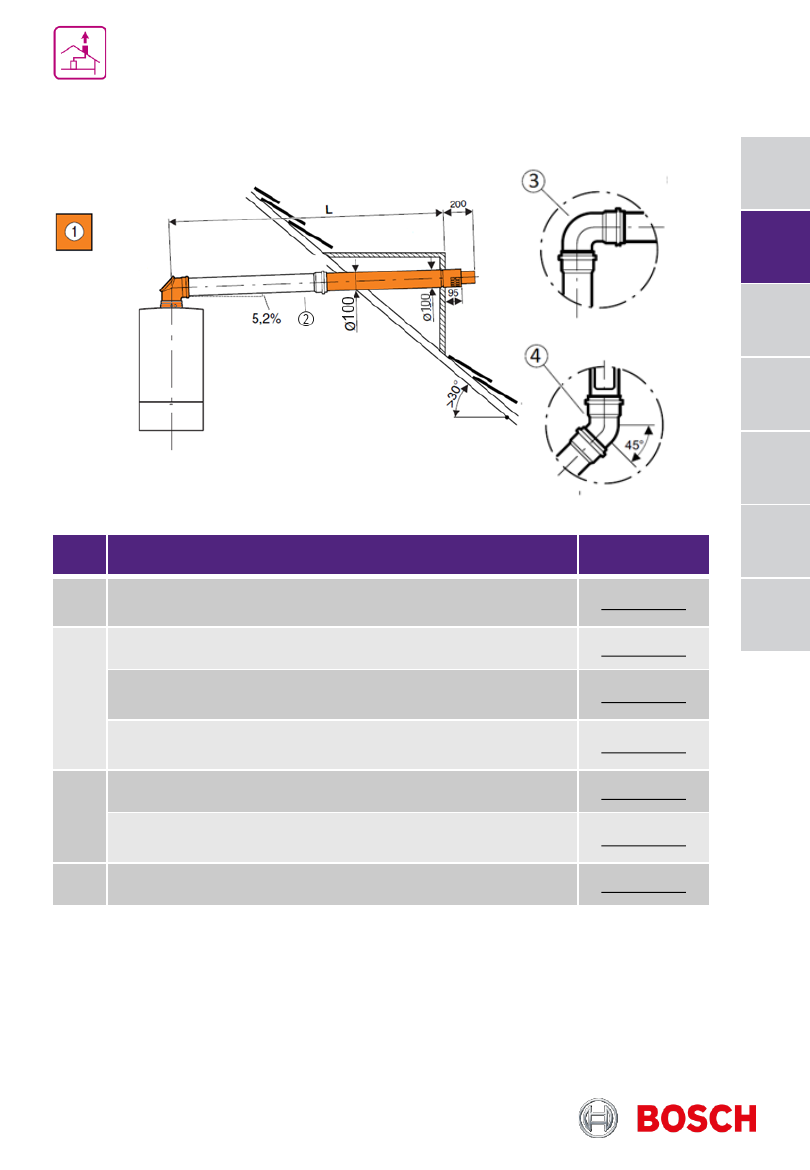

Информация для заказа C13,

∅

60/100  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set60-C13x,

∅

60/100, горизонтальный,

концентрический, с адаптером

7738112498

2

Дымовая труба концентрическая FC-C60-500, DN60/100, 500мм

7738112614

Дымовая труба концентрическая FC-C60-1000, DN60/100,
1000мм

7738112615

Дымовая труба концентрическая FC-C60-2000, DN60/100,
2000мм

7738112500

3

Отвод концентрический FC-CE60-87, DN60/100, 87°

7738112616

Отвод концентрический FC-CER60-87, DN60/100, 87°, со
смотровым люком

7738112637

4

Отвод концентрический FC-CE60-45, DN60/100, 45°

7738112501

Системы дымоудаления
Котёл Bosch Condens 7000i W

445

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

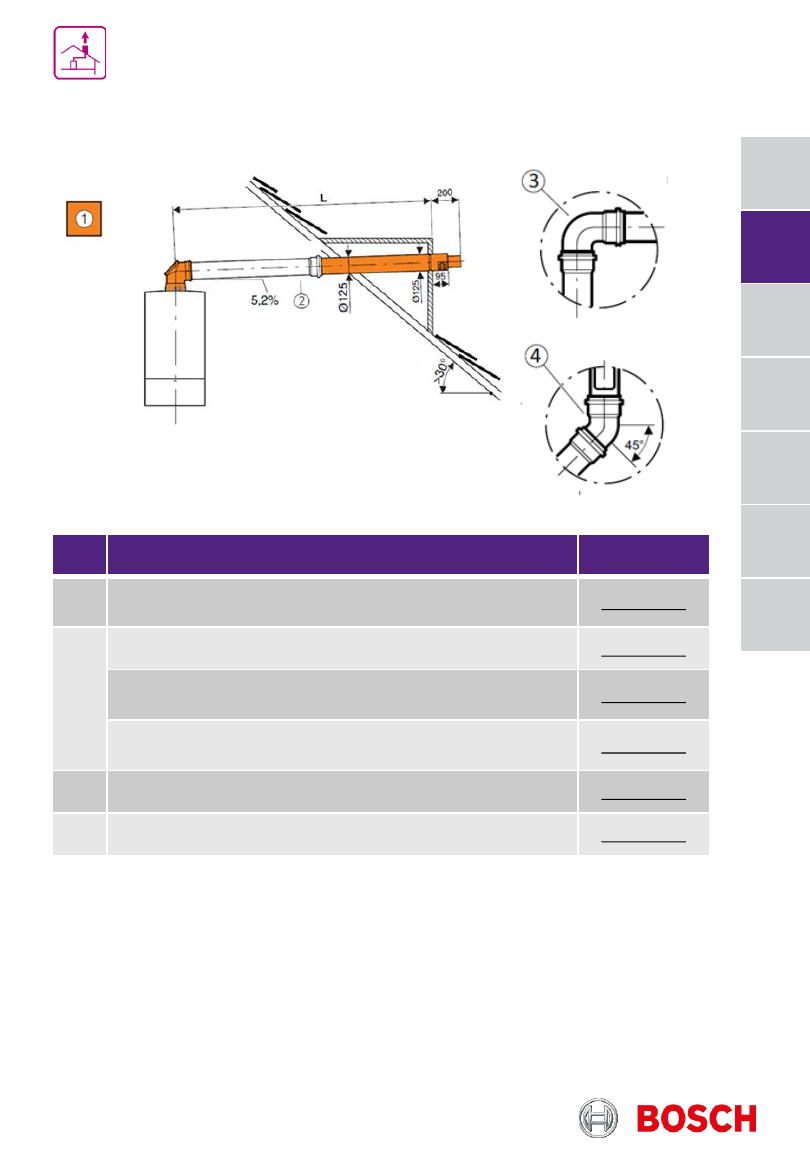

Информация для заказа C13,

∅

80/125  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C13x, DN80/125, горизонтальный,
телескопический, концентр, с адаптером

7738112577

2

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

3

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

4

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Системы дымоудаления
Котёл Bosch Condens 7000i W

446

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

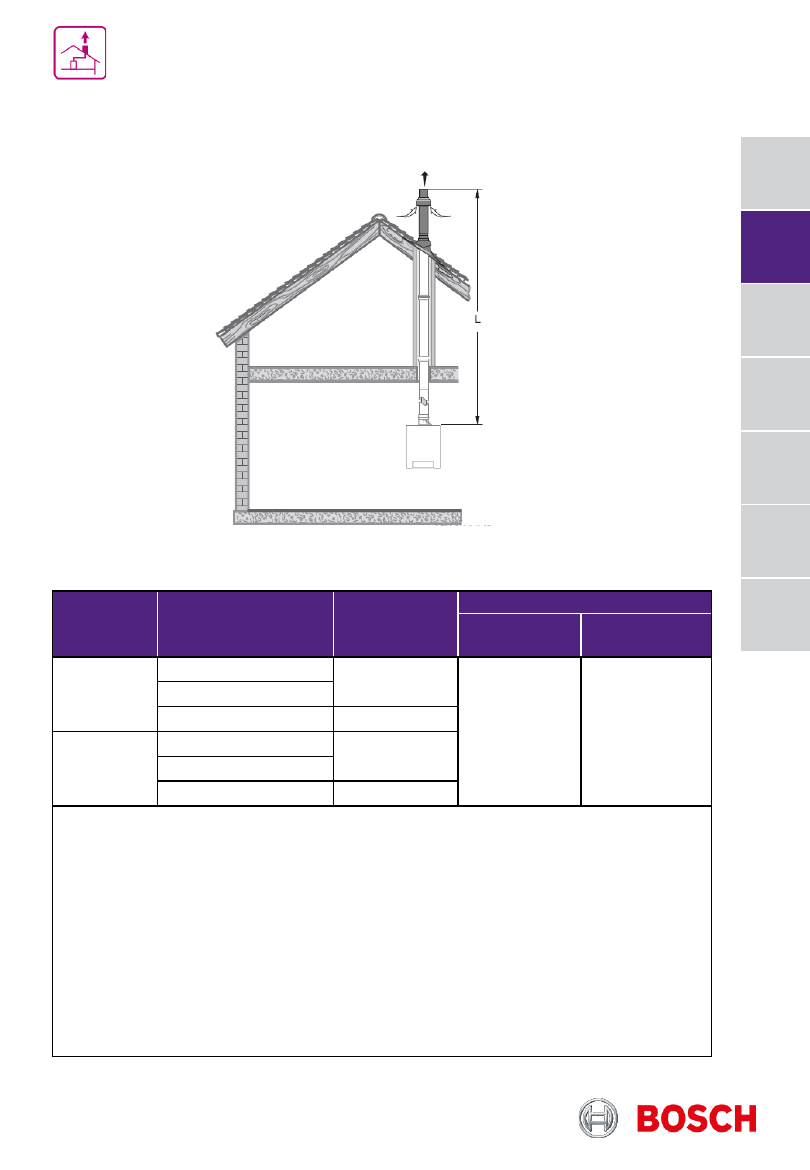

Предельные значения длины дымовой трубы C33

Диаметр

трубы, мм

Тип котла

L, м

Эквивалентная длина

отвод 87°, м отвод 15, 45

°

, м

60 / 100

30/35

4

2*

1*

35

42

5

80 / 125

30/35

23

35

42

26

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Приток воздуха / отвод дымовых газов по концентрической трубе   вертикально через
крышу. Вход воздуха и выход дымовых газов находятся вблизи друг от друга в
области одинакового давления

.

Системы дымоудаления
Котёл Bosch Condens 7000i W

447

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

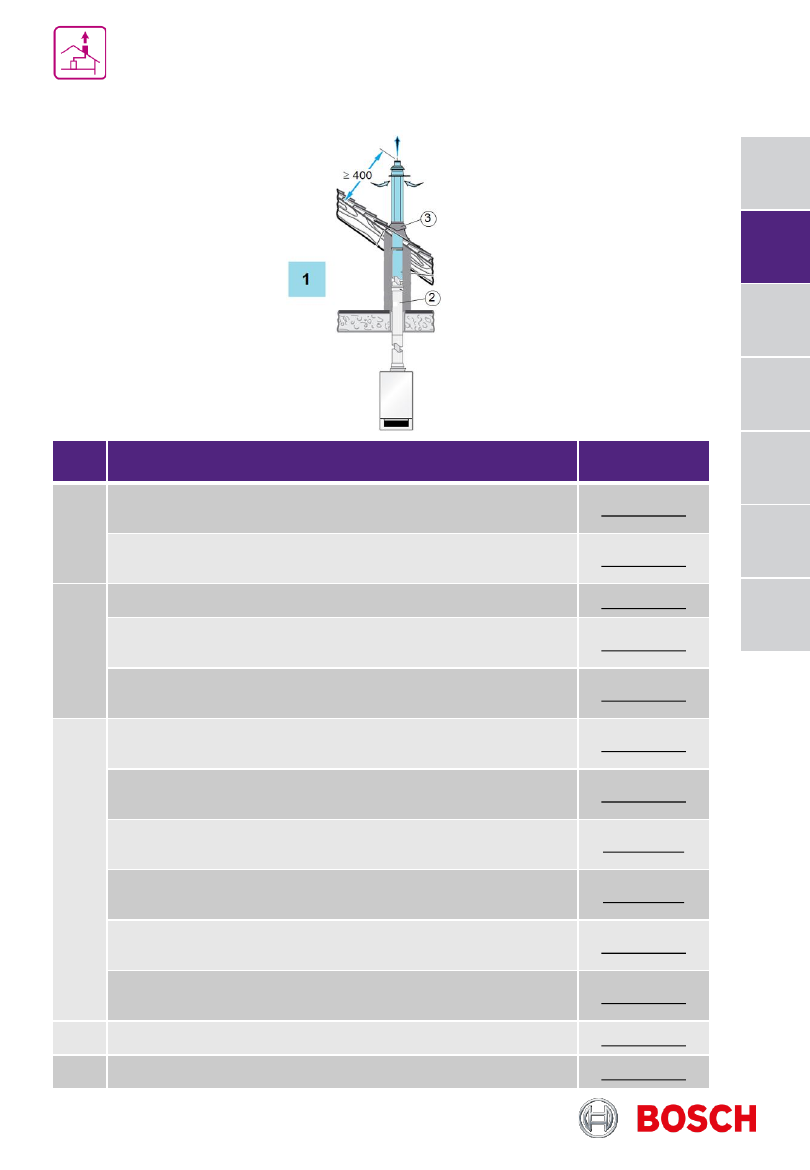

Информация для заказа C33,

∅

60/100  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set60-C33x, DN60/100, вертикальный,
концентрический, черный

7738112504

Базовый комплект FC-Set60-C33x, DN60/100, вертикальный,
концентрический, красный

7738112507

2

Дымовая труба концентрическая FC-C60-500, DN60/100, 500мм

7738112614

Дымовая труба концентрическая FC-C60-1000, DN60/100,
1000мм

7738112615

Дымовая труба концентрическая FC-C60-2000, DN60/100,
2000мм

7738112500

3

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Отвод концентрический FC-CE60-87, DN60/100, 87°

7738112616

Отвод концентрический FC-CE60-45, DN60/100, 45°

7738112501

Системы дымоудаления
Котёл Bosch Condens 7000i W

448

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

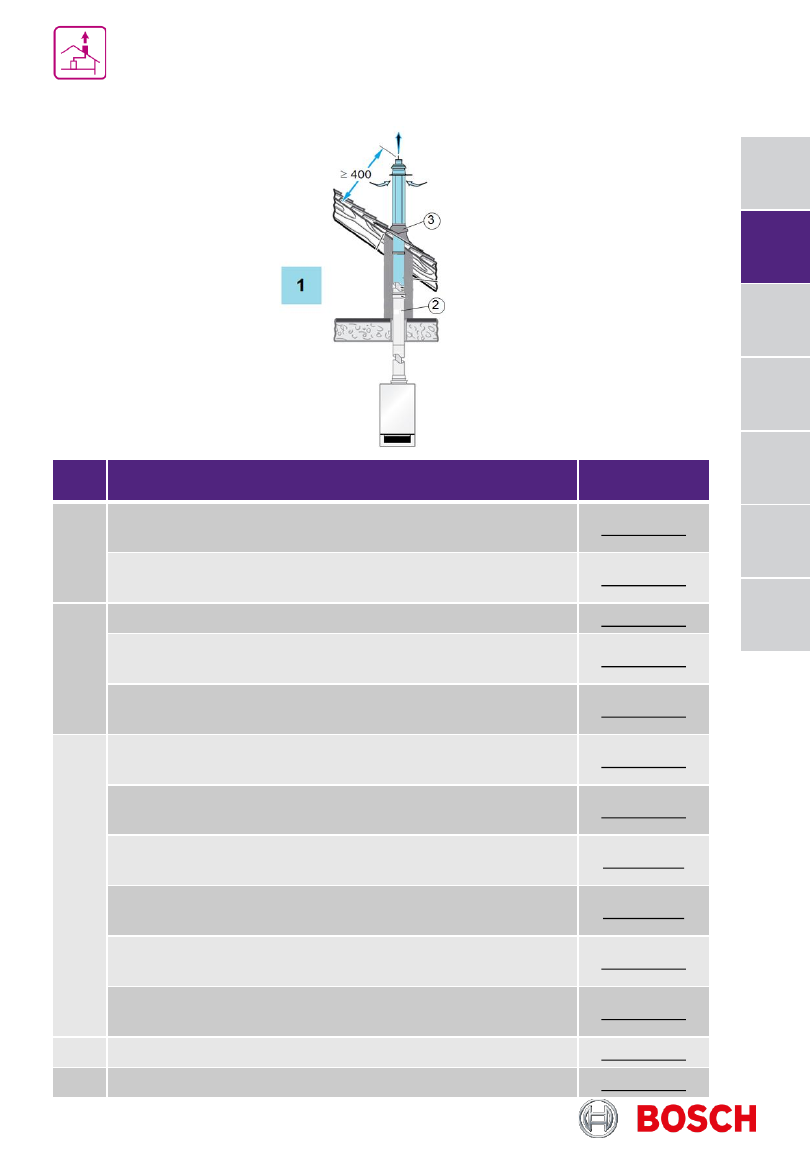

Информация для заказа C33,

∅

80/125  мм

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, черный

7738112660

Базовый комплект FC-Set80-C33x, DN80/125, вертикальный,
концентрический, красный

7738112661

2

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

3

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Системы дымоудаления
Котёл Bosch Condens 7000i W

449

Каталог отопительного оборудования 2023
