Шариковые втулки "Супер"

Шариковые втулки "Супер",
R0732  закрытого типа

Шариковые втулки "Супер",
R0733  открытого типа

Конструкция

•

Сепаратор  из POM

•

Закаленные стальные вкладыши со
шлифованными дорожками качения
и шлифованными наружными
поверхностями

•

Два металлических стопорных
кольца

•

С уплотнительными двухворотнико
выми кольцами или без них

•

С продольным осевым уплотнением
или без  него.

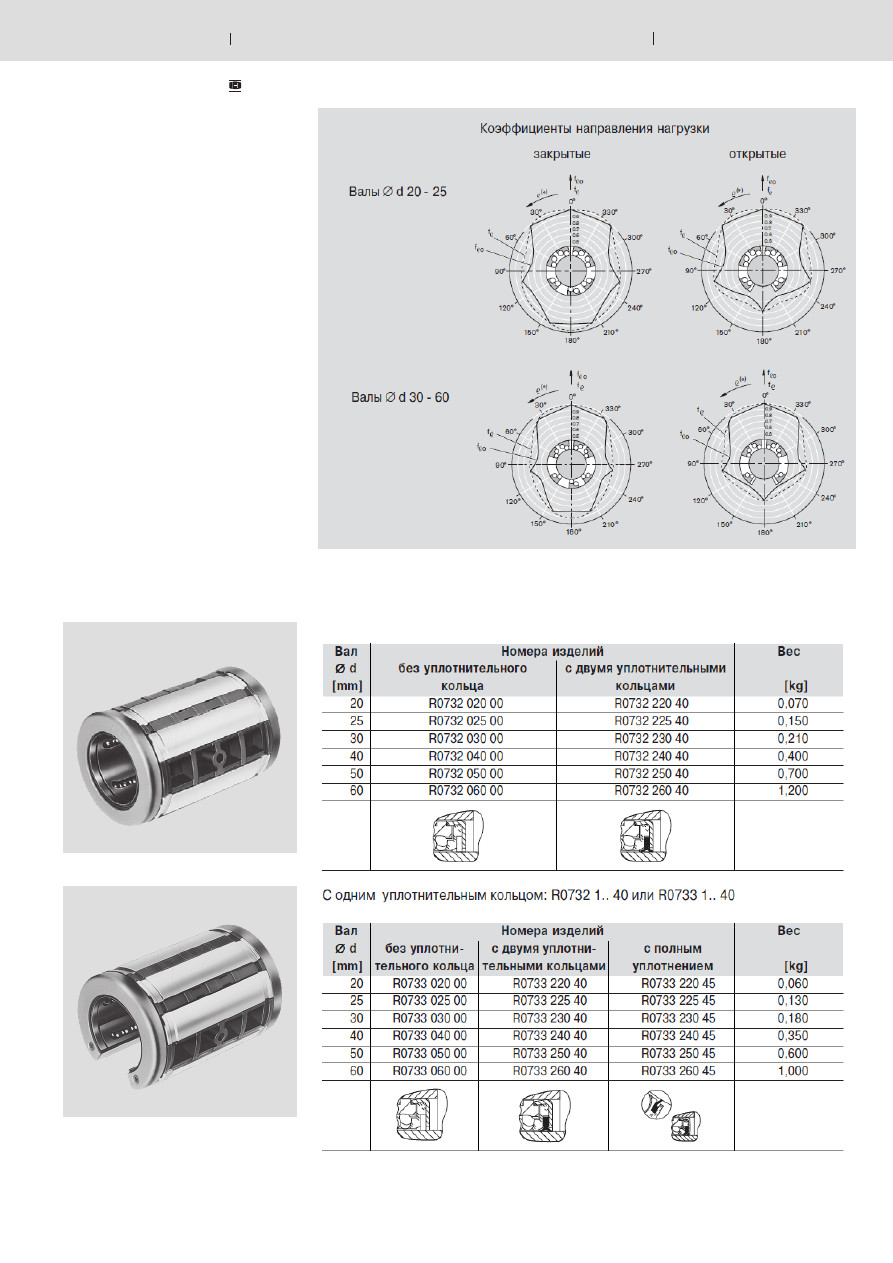

Точные значения для 4 основных
направлений нагрузки см. "Техничес
кие характеристики – коэффициенты
направления нагрузки".

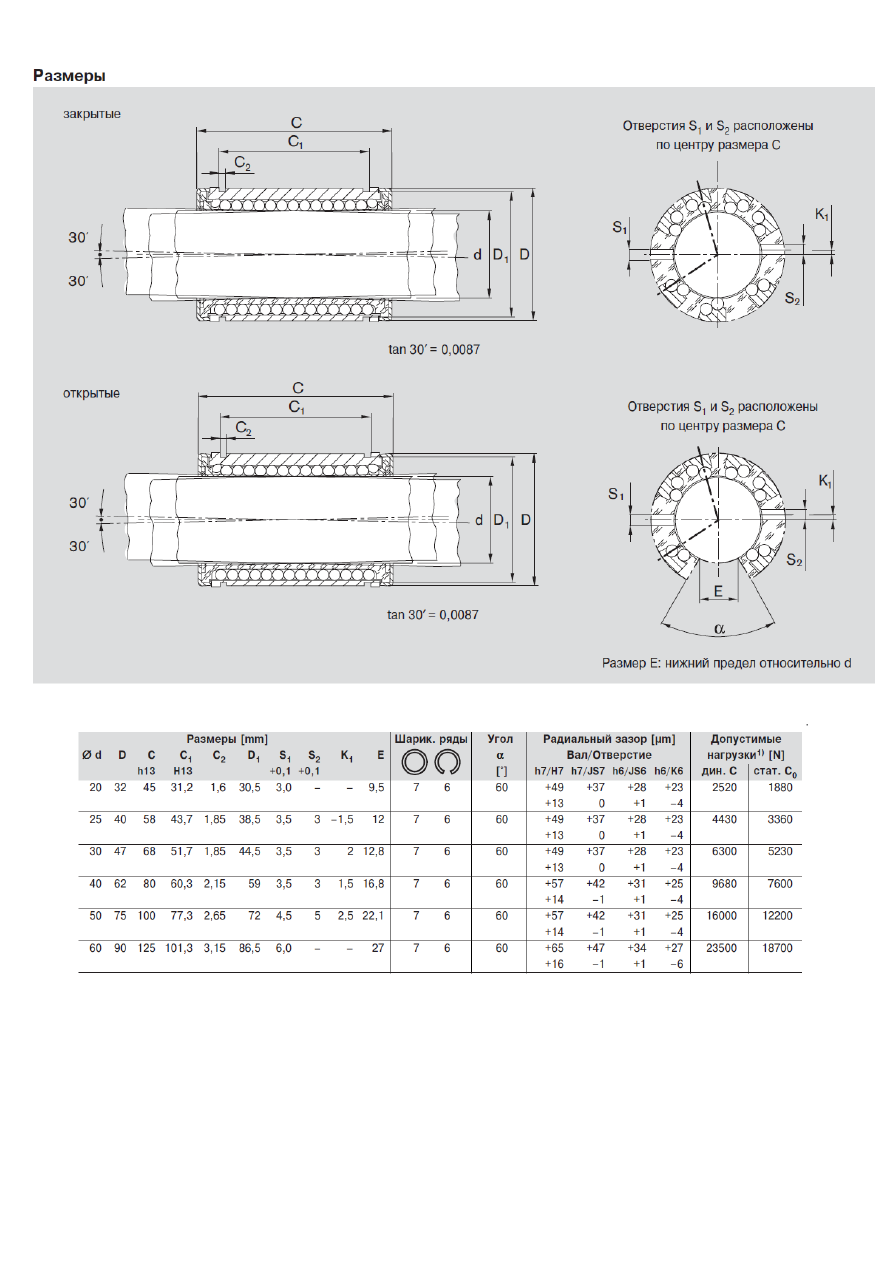

открытые

закрытые

1)

Для допустимых нагрузок указаны максимальные значения, так как возможно точное определение места и направления нагрузки.

Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной
длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.

132

Шариковые втулки "Супер"

Шариковые втулки "Супер",
R0730  закрытого типа

Шариковые втулки "Супер",
R0731  открытого типа

Конструкция

•

Сепаратор  из полиацеталя

•

Закаленные стальные вкладыши со
шлифованными дорожками качения
и шлифованными наружными
поверхностями

•

Два металлических стопорных
кольца

•

С уплотнительными двухворотнико
выми кольцами или без них

•

С продольным осевым уплотнением
или без него.

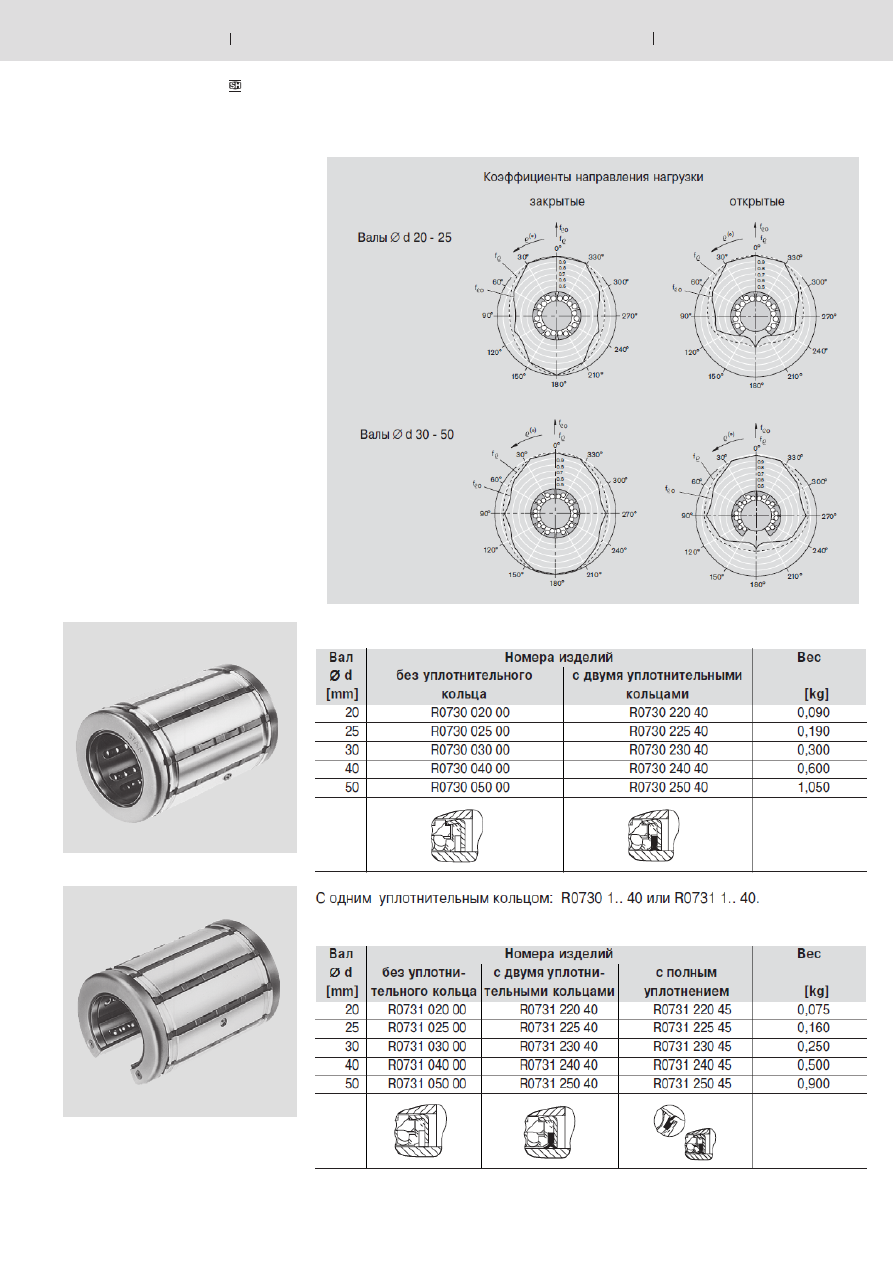

Точные значения для 4 основных
направлений нагрузки см. "Техничес
кие характеристики – коэффициенты
направления нагрузки".

открытые

закрытые

1)

Для допустимых нагрузок указаны максимальные значения, так как возможно точное определение места и направления нагрузки.

Значения допустимых динамических нагрузок рассчитаны исходя из номинального пробега 100000 m. Для номинальной
длины пробега 50000 m представленные в таблице значения C необходимо умножить на коэффициент 1,26.

134

Линейные устройства с шариковыми втулками "Супер"

 или

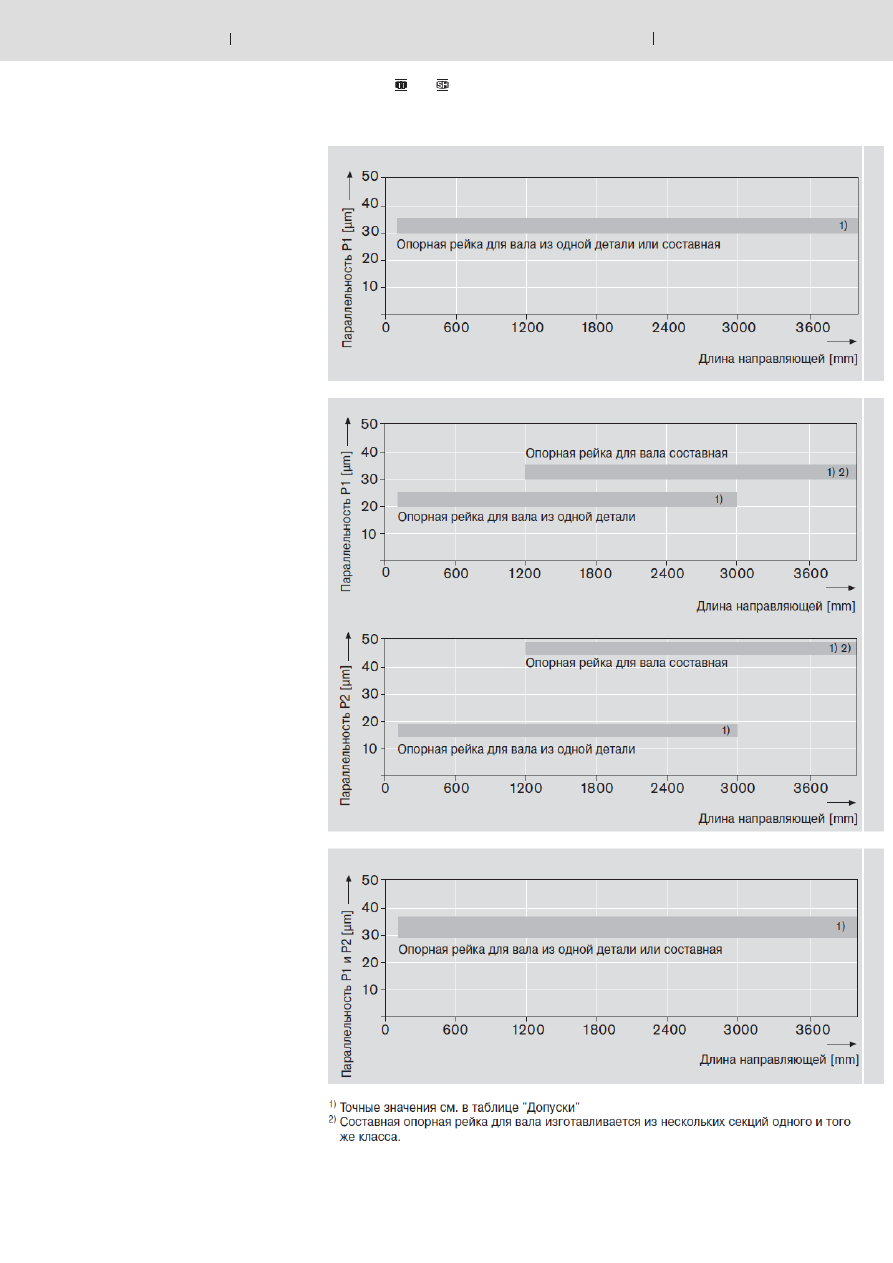

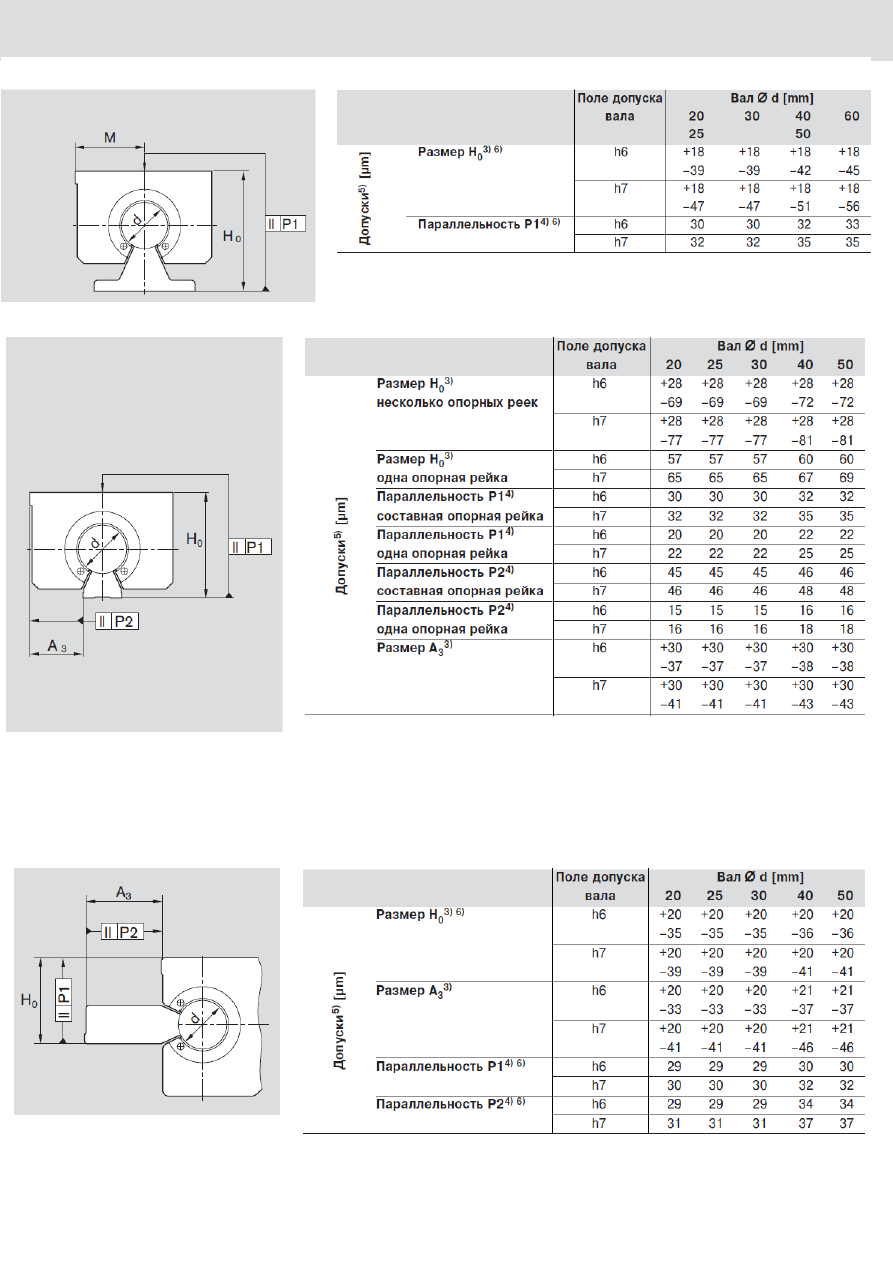

Допуски, параллельность
направляющих
при эксплуатации

Технические характеристики

Линейные устройства R1706
и стальной вал с установленной
опорной рейкой R1015

Линейные устройства R1703, R1704
и стальной вал с  установленной
опорной рейкой R1016

Линейные устройства R1703, R1704
и стальной вал с  установленной
опорной рейкой R1014

3)

Замеры в середине корпуса

4)

При привинчивании к базовой монтажной поверхности.

5)

Допуски действительны для устройства с валом и опорной рейкой для вала.

6)

Опорная рейка для вала из одной детали или составная.

136

Линейные устройства с шариковыми втулками "Супер"

 или

Линейные устройства, R1701
закрытого типа

Линейные устройства, R1702
регулируемые

Конструкция

•

Прецизионный корпус
(алюминиевый)

•

Шариковая втулка "Супер"

 или

•

Самоустановка до 30’

•

С полным уплотнением

•

Фиксация при помощи винта

•

Смазываемые в дальнейшем

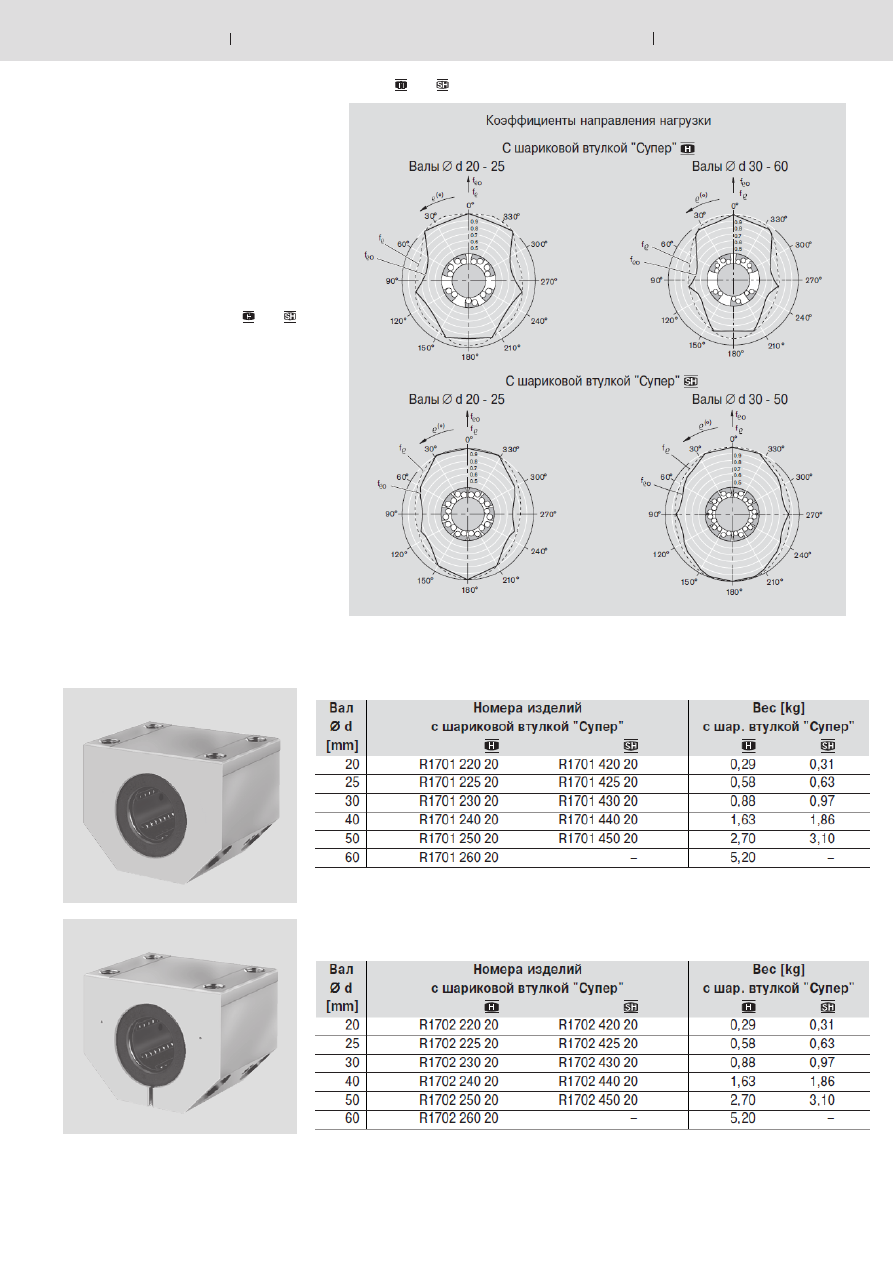

Точные значения для 4 основных
направлений нагрузки см. "Техничес
кие характеристики – коэффициенты
направления нагрузки".

закрытые

регулируемые

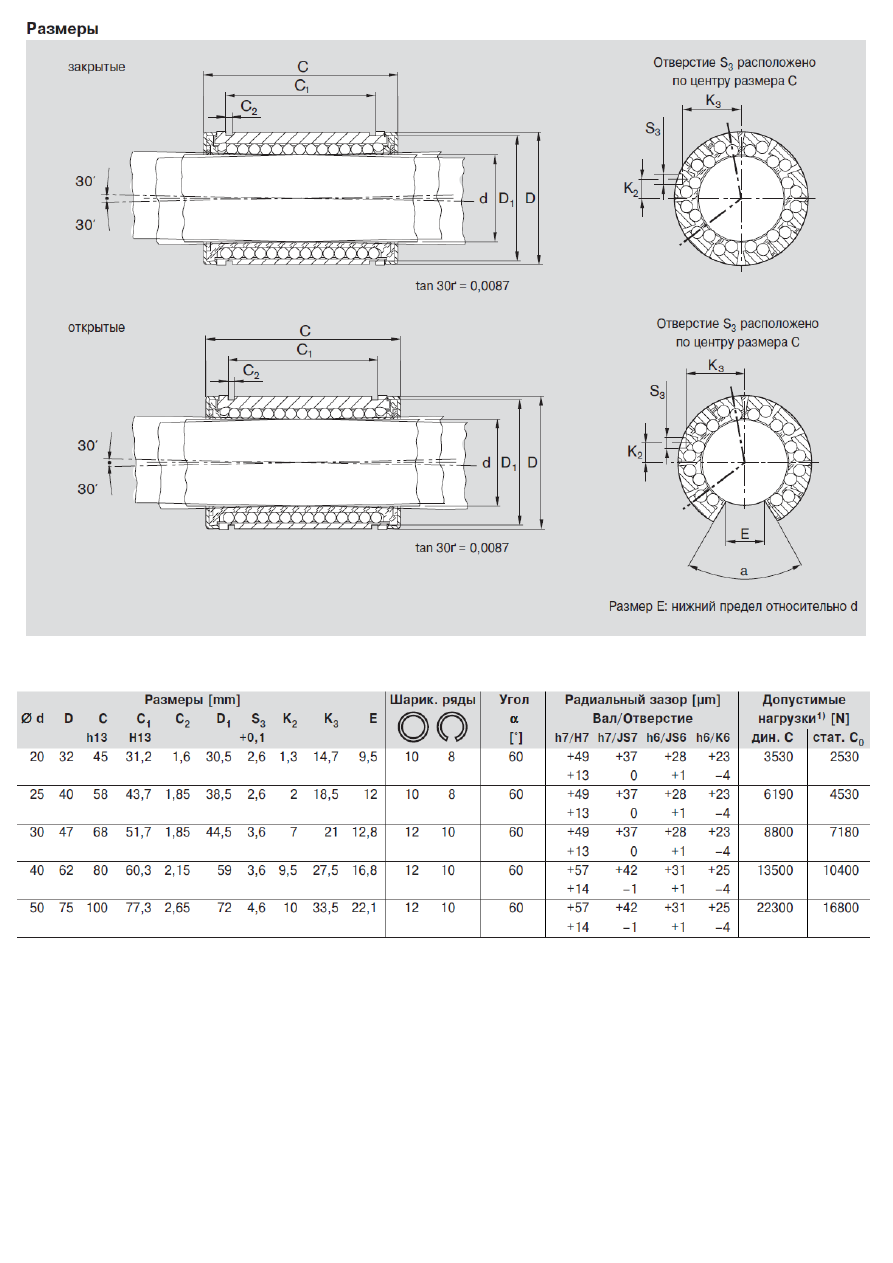

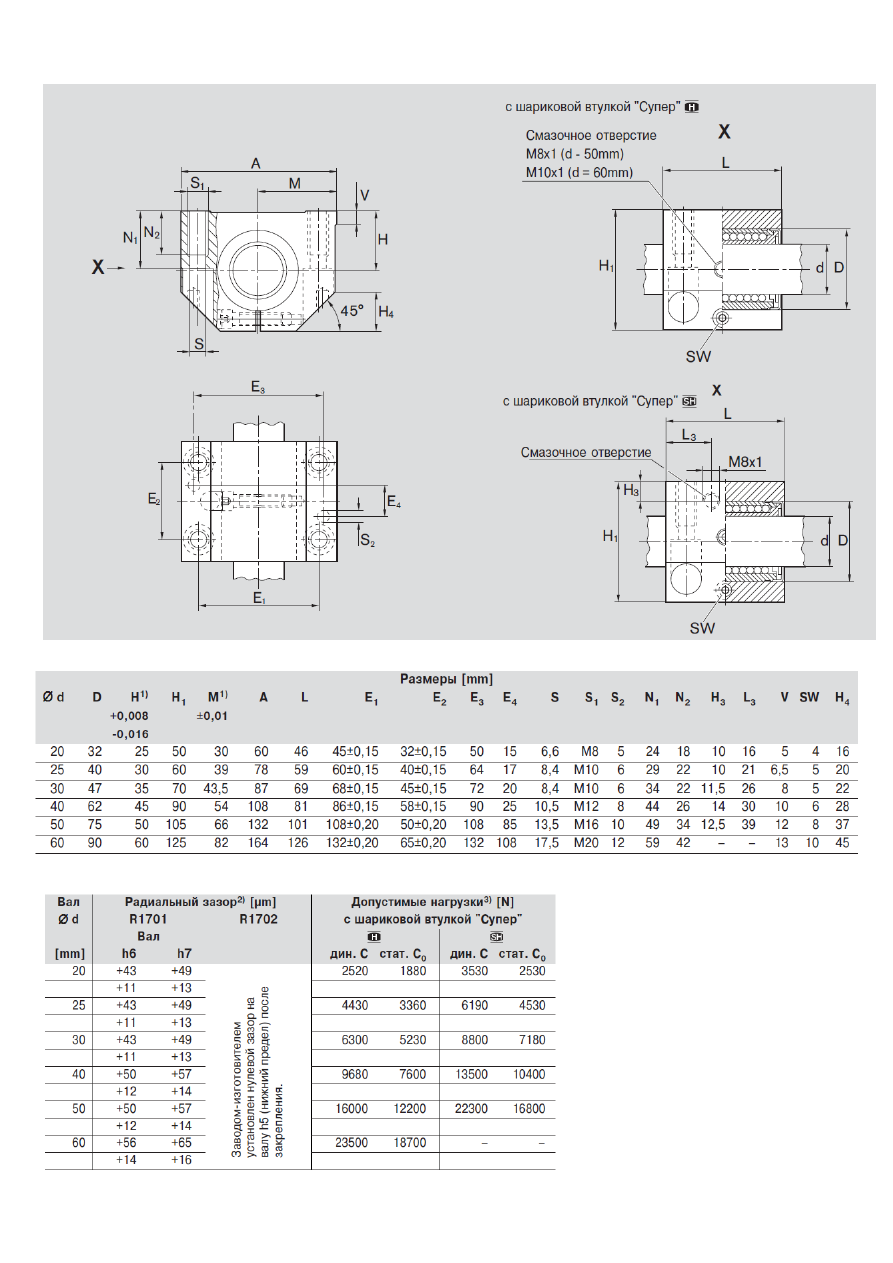

Размеры

Значения допустимых динамических
нагрузок рассчитаны исходя из номи
нального пробега 100000 m. Для номи
нальной длины пробега 50000 m пред
ставленные в таблице значения C необ
ходимо умножить на коэффициент 1,26.

1)

В закрепленном положении соответствует
номинальному размеру вала d.

2)

В закрепленном положении (привинченном)

3)

Внимание:
Уменьшение допустимой нагрузки в
зависимости от направления нагрузки
(см. "Технические характеристики").
Для допустимой нагрузки указаны макси
мальные значения, так как можно точно
определить место и направление нагрузки.
