Режущий плоттер Summa серии F. Руководство пользователя (версия 004) - часть 15

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя







Кнопка

 «Up» (

Вверх

).



Кнопка

 «Down» (

Вниз

).



Кнопка

 «Shift» (

находится



на



задней



стороне



пульта



дистанционного



управления

).

4.12.3



Установка



начального



положения



и



размеров



носителя



с



использованием



пульта



дистанционного



управления



Нажмите



на



кнопку

 origin/test (

Начальное



положение

/

Контрольная



резка

),

чтобы



установить



начальное



положение



или



нажмите



только



одну



из



клавиш



курсора

.

Печатающая



головка



будет



двигаться



так

,

чтобы



указатель



был



установлен



в



точку

,

соответствующую



начальному



положению

.

После



этого



начальное



положение



может



быть



изменено

,

нажатием



на



соответствующие



кнопки



курсора

.

Нажмите



кнопку

 «Enter» (

Ввод

),

чтобы



ввести



установку



для



начального



положения

.

В



процессе



установки



начального



положения



установлено

,

светодиодный



индикатор



начального



положения

 (

левый

)

мерцает

.

Если



будет



нажата



кнопка

 «Enter» (

Ввод

),

то



этот



светодиод



будет



все



еще



мерцать



некоторое



время

,

не



нажимайте



никакие



кнопки



на



пульте



дистанционного



управления

,

в



то



время



как



светодиод



еще



мерцает

.

Нажмите



одновременно



кнопку

 «shift»,

и



кнопку

 origin/test (

Начальное



положение

/

Контрольная



резка

),

чтобы



установить



размер



носителя

  (

нажмите



сначала



клавишу

 SHIFT).

Печатающая



головка



будет



двигаться



так

,

чтобы



указатель



был



установлен



над



верхним



левым



углом



носителя

.

После



этого



можно



изменять



значение



размера



носителя

 (media size),

нажатием



соответствующих



клавиш



курсора

.

Нажмите



на



кнопку



кнопка

 «Enter» (

Ввод

),

чтобы



установить



размер

.

В



процессе



установки



размеров



носителя



светодиодный



индикатор

,

обслуживающий



параметр

 «size» (

размер

) (

рсаположен



справа

)

мерцает

.

Если



будет



нажата



кнопка

 «Enter» (

Ввод

),

то



этот



светодиод



будет



все



еще



мерцать



некоторое



время

.

Это



может



занять



достаточно



длительный



отрезок



времени

,

если



ширина



носителя



была



изменена



существенно

.

Машина



должна



заново



установить



селектор



включения



вакуумного



подсоса

.

Не



нажимайте



никакие



кнопки



на



пульте



дистанционного



управления

,

в



то



время



как



светодиод



еще



мерцает

.

Подробное



описание



приложения

 «Axis Control» (

Управление



по



осям

)





4-7

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя







4.12.4



Ввод



установок



для



верхнего

 (up)

и



нижнего

 (down)

положения



инструментов



(

ножей

)

с



использованием



пульта



дистанционного



управления



Ввод



установок



для



верхнего

 (up)

и



нижнего

 (down)

положения



инструментов

  (

ножей

)

лучше



всего



выполнять



с



использованием



пульта



дистанционного



управления

.

Чтобы



ввести



установки



для



верхнего

 (up)

и



нижнего

 (down)

положения



инструмента



следуйте



рекомендациям



описываемой



ниже



процедуре

.

1.

Переместите



начальное



положение



в



область



над



загруженным



носителем

.

2.

Нажмите



кнопку

 «module» (

модуль

).

Если



в



машине



используются



несколько



модулей



с



инструментами

,

то



модуль

,

который



необходимо



калибровать

,

может



быть



выбран

,

если



несколько



раз



нажать



кнопку

 «module» (

модуль

).

Модуль

,

выбранный



для



калибровки

,

обозначается



соответствующим



светодиодным



индикатором

,

расположенным



в



нижней



части



пульта



дистанционного



управления

 (M1, M2

или

 M3).

3.

Сначала



выполните



ввод



установки



для



верхнего

 (up)

положения



инструмента

.

Сделайте



это

,

нажимая



кнопку

 «up» (

верхнее



положение

),

и



опуская



инструмент

/

нож



с



использованием



кнопок



с



изображением



стрелок

.

Как



только



правильная



высота



будет



установлена

,

нажмите



кнопку

 «Enter» (

Ввод

).





ВНИМАНИЕ

:

По



соображениям



безопасности



верхнее

 (up)

положение



инструмента

/

ножа



связано



с



его



нижним

 (down)

положением

.

Если



нижнее



положение



еще



не



было



установлено

  (

все



еще



соответствует



нулевому



значению

)

то

,

далее



будет



невозможно



установить



верхнее



положение

.

В



таком



случае



сначала



устанавливайте



нижнее



положение

,

а



уже



затем

 –

верхнее



положение

.

4.

Затем



установите



нижнее



положение



инструмента

.

Сделайте



это

,

нажимая



кнопку

 «down»

(

нижнее



положение

).

Опускайте



инструмент

/

нож



с



использованием



кнопок



с



изображением



стрелок

.

Нажмите



кнопку

 origin/test (

начальное



положение

/

контрольная



резка

),

чтобы



проверить



значение



глубины

.

Если



значение



глубины



установлено



неправильно

,

то



исправьте



это



значение

,

для



чего



снова



нажимайте



клавиши



курсора

.

Как



только



правильная



высота



будет



установлена

,

нажмите



кнопку

 «Enter» (

Ввод

).





ПРИМЕЧАНИЕ

:

Следите



за



тем

,

чтобы



скорость



инструмента

  (

ножа

)

соответствовала



скорости

,

с



которой



осуществляется



резка



задания

.







ВНИМАНИЕ

:



При



использовании



ножа



для



надсечки



следует



устанавливать



только



значение



нижнего



положения

.

Верхнее



положение

 (up position)

устанавливается



автоматически



на

 4

мм



выше

.



4.12.5



Включение



и



выключение



вакуумной



помпы



Режим



вакуумного



подсоса



можно



устанавливать



в



состояние



включено



или



выключено

,

нажатием



кнопки

 «Enter» (

Ввод

).

Нажатие



этой



кнопки



вместе



с



кнопкой

 «shift»

позволяет



осуществлять



степень



вакуумного



подсоса

.



Подробное



описание



приложения

 «Axis Control» (

Управление



по



осям

)

4-8



Обслуживание



и



чистка



плоттера

 5-1

5

Обслуживание



и



чистка



плоттера



5.1



Общая



информация



В



планшетном



режущем



плоттере

 F1612

есть



ряд



поверхностей



скольжения

,

изготовленных



из



полированных



металлов



и



пластмасс

.

Они



работают



фактически



без



трения



и



не



требуют



внесения



никакой



смазки



оператором

.

Однако



на



них



накапливается



пыль



и



частички



ворса

,

что



может



отрицательно



сказываться



на



производительности



режущего



плоттера

.

Насколько



это



возможно



поддерживайте



планшетный



режущий



плоттер



в



чистоте

,

используя



специальный



чехол



для



защиты



от



пыли

.

Когда



необходимо

,

выполняйте



чистку



плоттера



с



использованием



мягкой



салфетки



из



ткани

,

смоченной



изопропиловым



спиртом



или



слабым



моющим



средством

.

Не



используйте



вещества

,

содержащие



абразивы

.

Также



рекомендуется



регулярно



проверять



состояние



ножа

.

Заменяйте



нож

,

если



кончик



ножа



стерся



или



поврежден

.

В



плоттере



имеется



встроенный



счетчик

,

который



отсчитывает



время



наработки



машины

.

По



истечении



определенного



времени



машина



выводит



сообщение

,

в



котором



напоминает



о



необходимости



проведения



очередного



этапа



регламентного



обслуживания

.

Это



обслуживание



должно



выполняться



специалистами



сервисной



службы



компании

 Summa.

Строго



рекомендуют



выполнять



указанное



обслуживание

,

иначе



качество



резки



и



срок



службы



планшетного



режущего



плоттера



могут



ухудшиться

.

Эти



операции



обслуживания



не



описаны



в



этом



руководстве



пользователя

;

они



описаны



в



инструкции



сервисного



обслуживания

 (

в



инструкции



по



эксплуатации

).

Виды



обслуживания

,

описанные



в



данном



руководстве

,

могут



быть



выполнены



оператором

:

ежедневное



обслуживание

,

еженедельное



и



ежемесячное



обслуживание

.





ПРЕДУПРЕЖДЕНИЕ

:

По



соображениям



безопасности

,

всегда



выключите



машину



прежде

,

чем



начать



визуальный



осмотр

.

Большинство



процедур



обслуживания



также



лучше



всего



выполнять



при



выключенной



машине

.

Только



в



редких



случаях



необходимо



включать



машину



при



выполнении



процедур



обслуживания

.

Если



это



требуется

,

то



следуйте



рекомендациям



описываемых



процедур

.



5.1.1



Ежедневное



обслуживание



Ниже



приведен



список



работ

,

выполняемых



во



время



ежедневного



регламентного



обслуживания

:

1.

Каждый



день



перед



запуском



машины



в



работу

,

переместите



конвейер



вручную

,

передвинув



его



вперед



приблизительно



на

 1

метр

.

2.

Почистите



машину



от



пыли



и



отходов



материалов

,

образовавшихся



в



процессе



резки

.

3.

Проверьте



правильность



работы



систем



безопасности

  (

оптической



системы



безопасности



и



кнопок



аварийного



останова

).

5.1.2



Еженедельное



и



ежемесячное



обслуживание



Частота



описанных



ниже



процедур



обслуживания



зависит



от



того

,

насколько



часто



используется



режущий



плоттер

.

Большая



часть



этих



действий



обслуживания



связана



с



визуальным



осмотром



машины



и



ее



компонентов



или



ухудшением



качества



резки

.

Как



минимум



один



раз



в



неделю



рекомендуется



проводить



полный



визуальный



осмотр



машины



и



всех



ее



компонентов



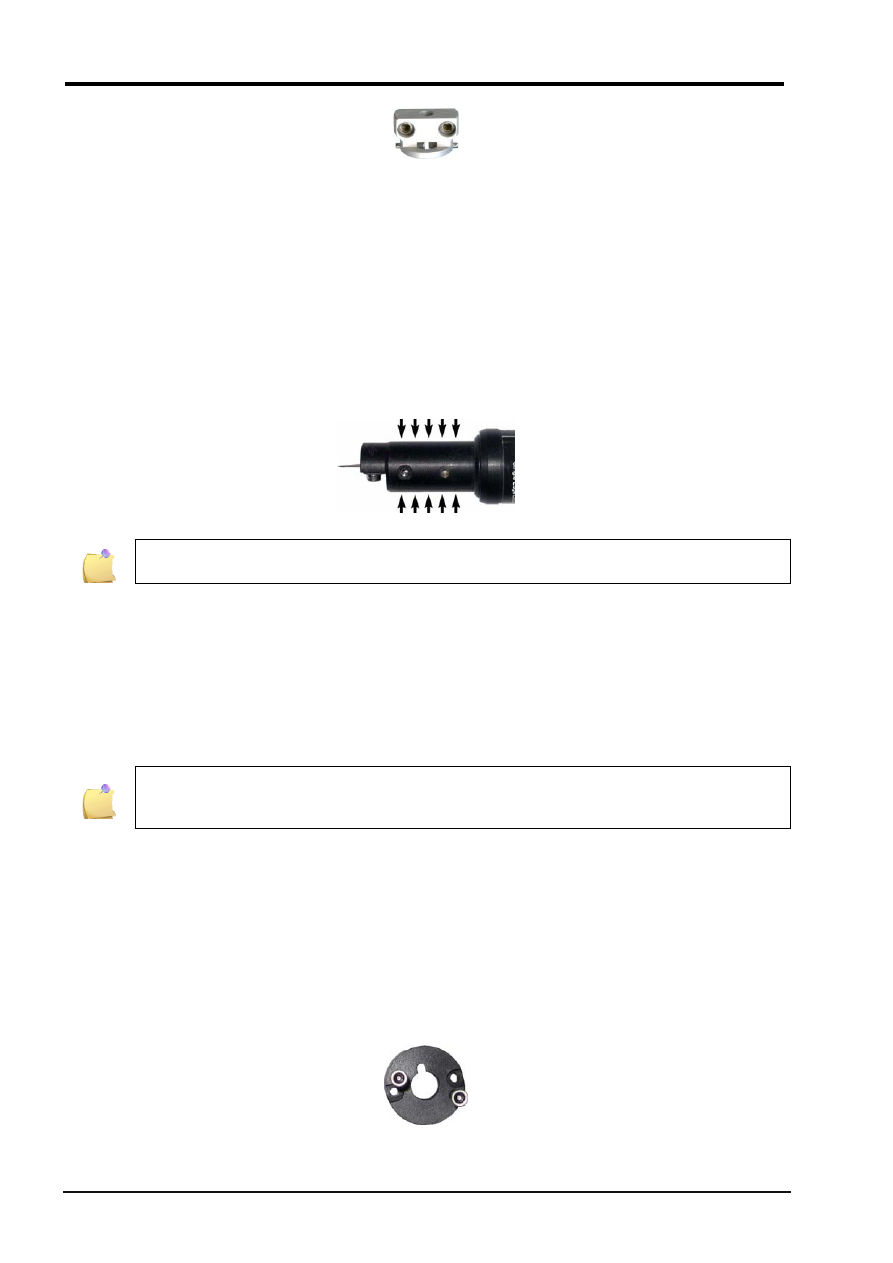

5.1.2.1

Чистка



наконечника



ножа

 (

только



ножа



для



надсечки

 - kiss cutting knife)

В



зоне



наконечника



ножа



могут



накапливаться



отходы



винила

,

из

-

за



чего



будет



снижаться



качество



резки

.

Типичным



признаком



относительного



загрязнения



наконечника



ножа



является



прерывание



линии



резки



приблизительно



через



каждые

 12

мм

 (0,5

дюйма

).

Чистка



наконечника



ножа

:

1.

Извлеките



режущий



инструмент



для



надсечки

 (kiss cutting tool),

поворачивая



его



против



часовой



стрелки

.

Используйте



меню



смены



инструмента

 (menu change tool)

в



окне



программы



«Axis control» (

Управление



по



осям

).

2.

Запомните



ориентацию



наконечника



ножа



в



инструменте

,

и



затем



извлеките



его



из



держателя

.

3.

Извлеките



все



фрагменты



винила



с



помощью



кисточки



или



пинцета

.

4.

Установите



наконечник



ножа



на



свое



место

.

5.

Установите



нож



для



надсечки

 (kiss cutting knife)

в



свой



модуль

.

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя







Рисунок

 5-1.

Наконечник



ножа



для



надсечки

 - kiss cutting knife

5.1.2.2

Чистка



диска



скольжения

 (

только



для



ножей



для



сквозной



резки



и



электровибрационных



ножей

)

Диск



скольжения



может



накапливать



отходы



от



винила

,

из

-

за



чего



будет



снижаться



качество



резки



Чистка



наконечника



ножа

:

1.

Извлеките



нож



с



одной



режущей



кромкой

,

нож



с



двумя



режущими



кромками



или



электровибрационный



нож

,

поворачивая



его



против



часовой



стрелки

.

Используйте



меню



для



смены



инструмента

 (menu change tool)

в



окне



программы

 «Axis control» (

Управление



по



осям

)

или



выключите



плоттер

.

2.

Удалите



все



имеющиеся



фрагменты



винила



с



помощью



кисточки

,

пинцета



или



воздействием



струи



сжатого



воздуха

.

При



необходимости



снимите



диск



скольжения

.

3.

Установите



нож



в



свой



модуль

.



Рисунок

 5-2.

Поверхность



скольжения





ПРИМЕЧАНИЕ

:



Поверхности



скольжения



можно



смазывать



с



использованием



сухого



спрея

 Teflon

перед



установкой



диска



скольжения



на



инструменте

.



5.1.2.3

Замена



направляющей



электровибрационного



инструмента



Высокая



рабочая



частота



электровибрационного



инструмента



означает

,

что



неизбежно



происходит



износ



подвижный



частей



этого



устройства

.

Уровень



износа



предсказать



трудно

,

поскольку



это



зависит



от



различных



факторов

,

таких



как



толщина



материала

,

резка



которого



осуществлялась

,

продолжительность



такой



резки

,

нож

,

который



использовался



при



резке

,

а



также



и



другие



общие



факторы

,

определяющие



режимы



работы

.

Единственная



часть

,

которую



может



заменить



оператор

,

является



направляющая



такого



ножа

.

Если



другие



части



придут



в



негодность

,

то



обслуживание



электровибрационного



инструмента



необходимо



проводить



в



сервисном



центре



компании

 Summa.





ПРИМЕЧАНИЕ

:

Если



для



электровибрационного



инструмента



будет



введена



установка



для



работы



на



высокой



частоте

,

то



он



будет



изнашиваться



быстрее

,

и



будет



создавать



больше



шума

.



Замена



направляющей



ножа

:

1.

Извлеките



электровибрационный



инструмент



из



модуля

.

Используйте



меню



для



замены



инструмента

 (menu change tool)

в



программе

 «Axis Control» (

Управление



по



осям

)

или



выключите



режущий



плоттер

.

2.

Снимите



диск



скольжения

 (

если



он



был



установлен

),

и



извлеките



нож

.

3.

Освободите



направляющую



ножа

,

отвернув



два



установочных



винта

 (setscrews).

4.

Поверните



эти



установочные



винты



в



своих



отверстиях



с



резьбой

,

которые



расположены



рядом



с



отверстиями

,

чтобы



винты



выступали



от



одного



оборота



и



до



трех



оборотов

.

5.

Аккуратно



извлеките



направляющую



для



ножа

,

надавливая



на



эти



установочные



винты

.

6.

Установите



новую



направляющую



для



ножа



на



свое



место

,

и



выполните



сборку



в



обратном



порядке

.



Рисунок

 5-3.

Направляющая



для



ножа



с



установочными



винтами



для



съема



и



замены



Обслуживание



и



чистка



плоттера





5-2

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя





Подробное



описание



приложения

 «Axis Control» (

Управление



по



осям

)





5-3

5.1.2.4

Чистка



ремня



ленточного



конвейера



или



защитного



мата



По



истечении



некоторого



времени



в



ленточном



конвейере



соберется



много



пыли

.

Это



снижает



эффективность



работы



вакуумного



подсоса

.

Носитель



не



будет



оставаться



на



своем



месте

,

и



качество



резки



может



ухудшиться

.

Чистка



конвейера

 (

защитного



мата

):

Установите



вакуумный



подсос



в



режим

 «blow» (

продувка

),

и



выполните



чистку



конвейера



с



использованием



пылесоса

.

5.1.2.5

Чистка



защитных



боковых



щеток



На



боковых



защитных



щетках



может



накапливаться



пыль

.

Чтобы



убрать



пыль

,

используйте



пылесос

.

Не



применяйте



сжатый



воздух

,

так



как



это



приведет



к



тому

,

что



пыль



попадет



внутрь



машины

.

5.1.2.6

Чистка



направляющих



реек



Направляющие



рейки



обычно



не



нуждаются



в



нанесении



никакой



смазки

.

В



каретке



предусмотрена



встроенная



емкость



со



смазкой

.

Однако



если



рейки



загрязнились

,

то



их



необходимо



почистить



следующим



образом

.

Чистка



направляющих



реек

:

1.

Почистите



рейки



по



всей



длине



салфеткой

,

не



образующей



волокон

  (

начинайте



чистку



от



каретки



и



проводите



салфеткой



по



направляющей



в



направлении



от



каретки

).

2.

Нанесите



на



другую



салфетку

,

не



образующую



волокон

,

смазку



для



подшипников

/

направляющих



реек

,

и



снова



пройдите



салфеткой



по



всей



длине



реек

.

5.1.2.7

Чистка



фильтра



в



тракте



подачи



сжатого



воздуха



Регулярно



проверяйте



и



при



необходимости



выполняйте



чистку



фильтра



в



тракте



подачи



сжатого



воздуха

.





Программное



обеспечение



для



персонального



компьютера

 6-1

6

Программное



обеспечение



для



персонального



компьютера



6.1



Введение



Компакт

-

диск



с



инсталляционной



программой



и



руководством



содержит

 5

программ

,

которые



будут



установлены



в



компьютере

:

1.

Программа



установки



драйвера

 USB:

устанавливает



драйвер

 USB

для



планшетного



режущего



плоттера

.

2.

Программа



установки



драйвера



камеры

 (CAM):

устанавливает



драйвер

 USB

для



камеры



планшетного



режущего



плоттера

.

3.

Программа

 Summa Flatbed Tools (

Инструменты



планшетного



сканера

):

устанавливает



прикладную



программу

,

предназначенную



для



управления



параметрами



планшетного



режущего



плоттера

.

4.

Приложение

 Bluesoleil:

устанавливает



приложение

 Bluetooth

для



работы



пульта



дистанционного



управления

.

5.

Программа

 SummaFlex Pro:

Устанавливает



интерфейс



конечного



пользователя



для



подготовки



задания

.

Инсталляционный



диск

 DVD

с



программами



и



руководством



содержит



также



плагины



для



программ



Illustrator CS4

и

 CS5

для

 Mac.





ВНИМАНИЕ

:

Выключите

 UAC (

Учетные



записи



пользователей

),

или



установите



значение



указанного



параметра



на



самый



низкий



уровень



и



проверьте

,

что



у



сотрудника

,

выполняющего



инсталляцию



имеются



права



администратора

.

Также



рекомендуется



устанавливать



программы



в



том



порядок

,

в



котором



они



отображаются



в



окне

.

6.2



Установка



драйвера

 USB

У



этой



установки



нет



никаких



опций

.

Щелкните



на



кнопку

 «Install» (

Установить

),

и



затем



на



кнопку



«next» (

далее

),

когда



программа



запросит

.

Финальное



окно

,

которое



появляется



как



раз



перед



завершением



процесса



инсталляции

,

покажет

,

была



ли



выполнена



установка



драйвера



успешно

,

или



нет

.

Проверьте

,

включен



ли



флажок



зеленого



цвета



перед



названием

 Summa (SUMMAUSB).

Если



флажок



не



установлен

,

то



это



значит

,

что



установка



драйвера



выполнена



некорректно

.



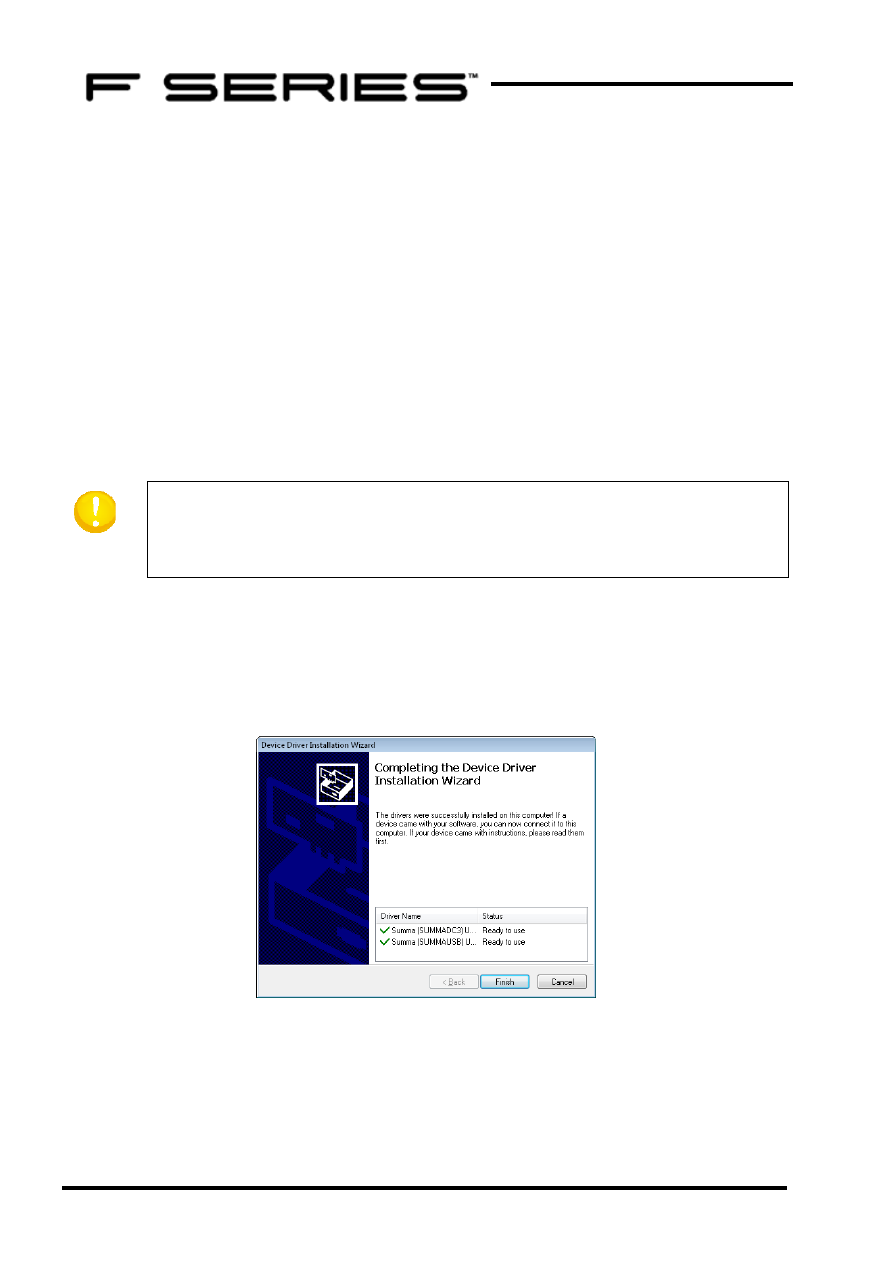

Рисунок

 6-1.

Установка



драйвера

 USB

6.3



Установка



драйвера



камеры



У



этой



установки



нет



никаких



опций

.

Щелкните



на



кнопку

 «Install» (

Установить

),

и



затем



на



кнопку



«next» (

далее

),

когда



программа



запросит

.

Финальное



окно

,

которое



появляется



как



раз



перед



завершением



процесса



инсталляции

,

покажет

,

была



ли



выполнена



установка



драйвера



успешно

,

или



нет

.

Проверьте

,

включен



ли



флажок



зеленого



цвета



перед



названием

 Videology.

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя

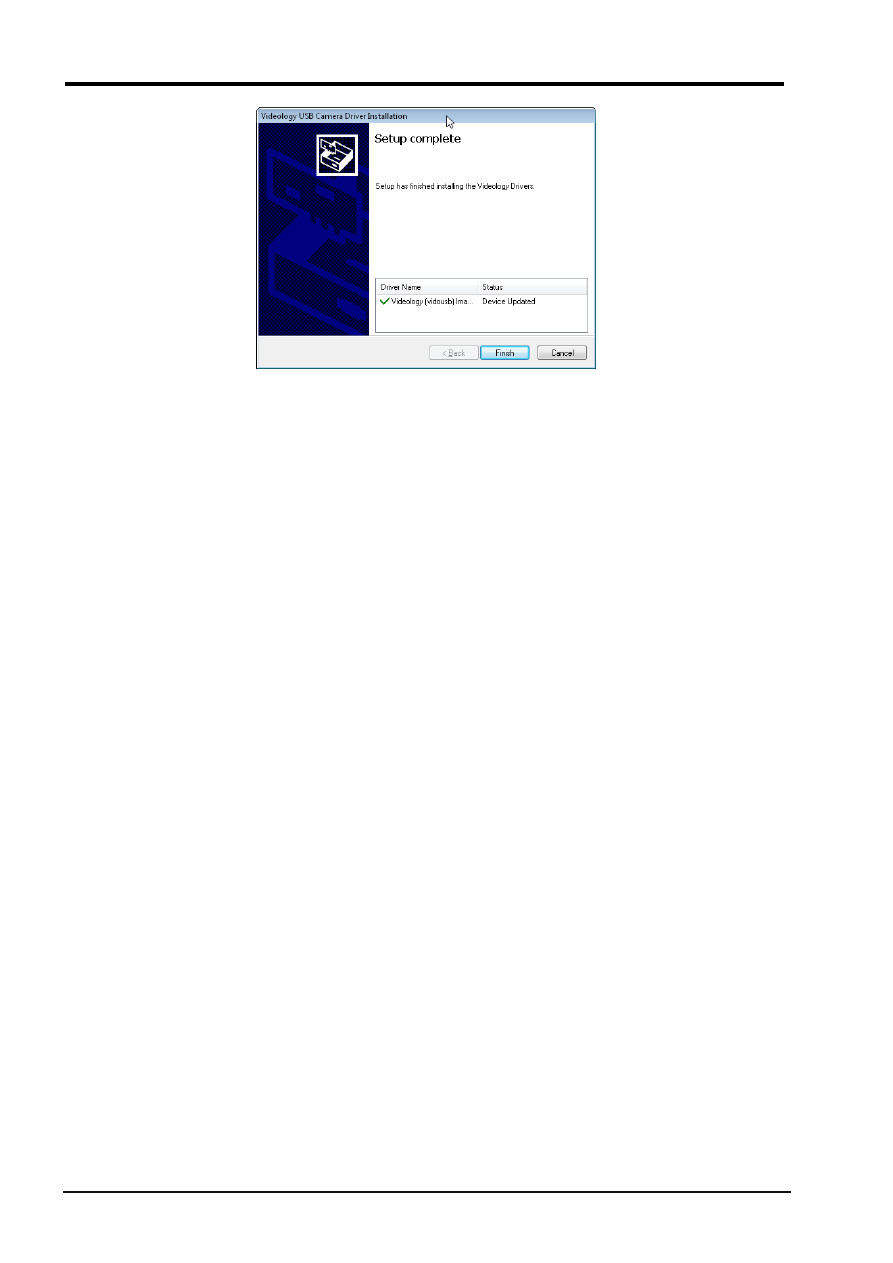

Рисунок

 6-2.

Установка



драйвера



для



камеры

 (cam driver)

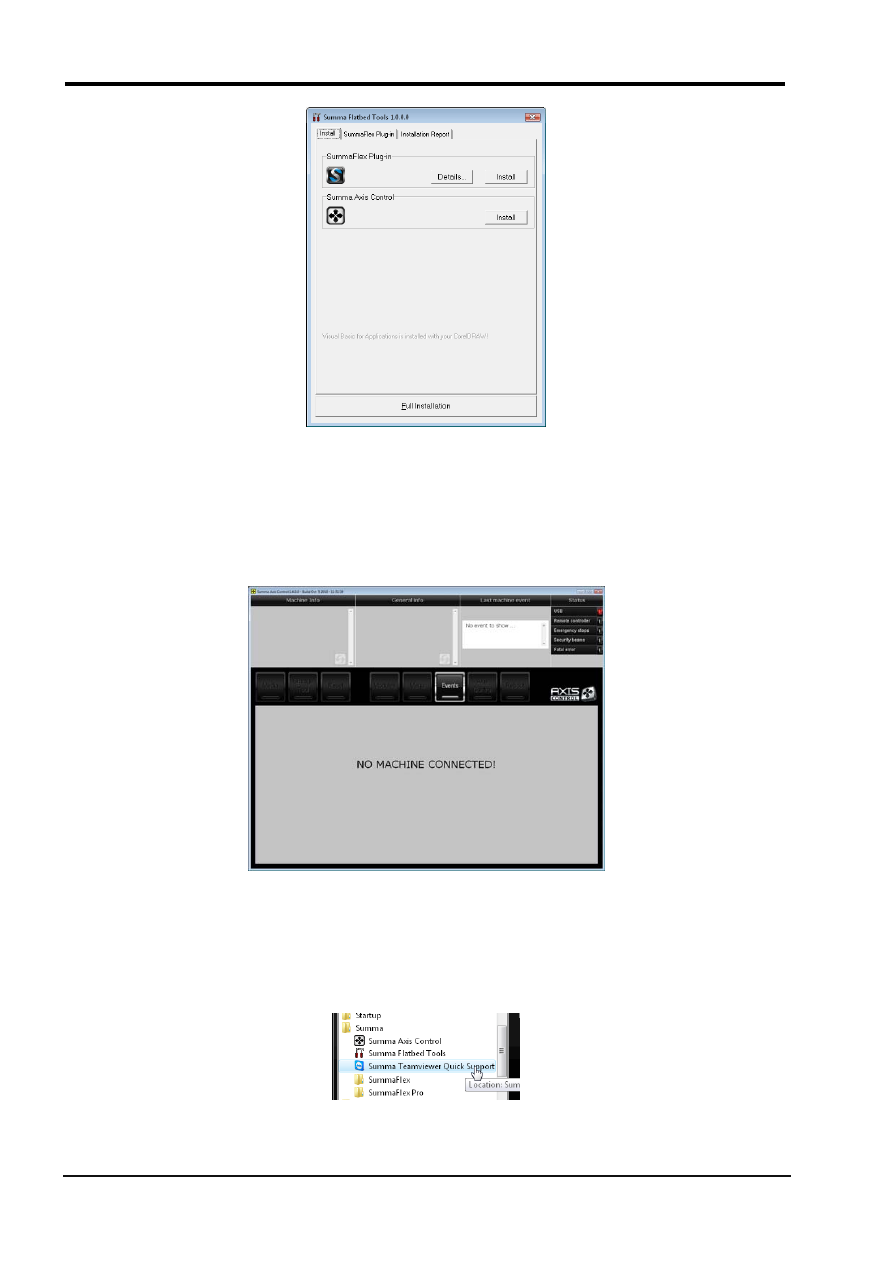

6.4



Инструменты



для



работы



с



режущим



планшетным



плоттером

 Summa (Summa

Flatbed Tools)

Эта



программа



инсталлирует



программу



установки



для



программы

 «Axis control» (

Управление



по



осям

)

компании

 Summa

и



для



установки



встраиваемых



дополнительных



модулей

 (plug-ins)

к



программам

 CorelDraw

и

 Illustrator.

Она



также



автоматически



устанавливает



клиентскую



версию



программы

 Teamviewer.

Программа



должна



быть



установлена



на



компьютере

,

который



подключен



к



планшетному



режущему



плоттеру

,

поскольку



это



необходимо



для



инсталляции



программы

 «Axis control» (

Управление



по



осям

)

компании

 Summa (

панель



управления



планшетного



режущего



плоттера

).

Программа



также



может



быть



установлена



на



компьютере

,

который



используется



для



разработки



самих



проектов

 (

заданий

) (

если



для



этой



цели



используются



программы

 CorelDraw

или

 Illustrator)

для



инсталляции



встраиваемых



дополнительных



модулей

 (plug-ins),

которые



автоматически



устанавливают



регистрационные



метки

.

Указанные



плагины

 (plug-ins)

для



программы

 Corel

создают



дополнительную



панель



инструментов



со



своей



иконкой

.

Панель



инструментов



предназначена



для



установки



регистрационных



меток



по



периферии



проекта

.

Плагины

 (plug-ins)

для



программы

 Illustrator

создают



дополнительное



меню



в



раскрывающемся



списке



команд



меню

 «File» (

Файл

),

которое



также



предназначено



для



установки



регистрационных



меток



в



проекте

.

Регистрационные



метки



будут



установлены



в



специальном



слое



так

,

чтобы



программа

 SummaFlex

Pro

могла



моментально



распознавать



такие



регистрационные



метки

.

Дополнительные



регистрационные



метки



могут



быть



всегда



добавлены



в



проекте

  (

для



повышения



точности



резки



или



для



других



частных



задач



в



проекте

),

но



должны



всегда



устанавливаться



в



том



же



самом



слое

,

который



используется



при



работе



с



указанными



плагинами

.

Слой



для



размещения



регистрационных



меток



блокируется



сразу



после



автоматической



установки



регистрационных



меток

.

Следует



снять



указанную



блокировку



слоя

,

если



необходимо



добавить



дополнительные



регистрационные



метки

.

6.4.1



Инструменты



для



работы



с



планшетным



режущим



плоттером



компании



Summa (Summa Flatbed Tools)

У



инсталляционной



программы

,

предназначенной



для



установки



программы

 «Axis control»

(

Управление



по



осям

)

компании

 Summa

предусмотрены



несколько



опций

,

которые



пользователь



может



выбирать



во



время



инсталляции

.

Не



рекомендуется



изменить



указанные



опции

.

Запуск



программ



производится



автоматически



после



инсталляции

.

Рекомендуется



сразу



после



этого



установить



дополнительные



модули

 (plug-in)

к



программам



и



программу

 «Axis control» (

Управление



по



осям

) (

для



дополнительных



административных



прав

).

Программное



обеспечение



для



персонального



компьютера





6-2

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя







Рисунок

 6-3.

Инсталляция



инструмента



для



работы



с



планшетным



режущим



плоттером



компании

 Summa

6.4.2



Программа



управления



по



осям

 (axis control)

компании

 Summa

В



процессе



установки



программы



управления



по



осям

 (axis control)

компании

 Summa

предусматривает



возможность



выбора



нескольких



опций

.

Не



рекомендуется



изменять



указанные



опции

.

Программа



запускается



автоматически



после



завершения



инсталляции

,

поэтому



можно



проверить



правильность



установки

.



Рисунок

 6-4.

Инсталляция



программы

 «Axis control» (

Управление



по



осям

)

компании

 Summa

6.4.3



Программа

 TeamViewer

TeamViewer -

представляет



собой



программу

,

предназначенную



для



дистанционного



контроля



любого



персонального



компьютера



в



сети

  (

интернете

).

После



того



как



инструменты



для



работы



с



планшетным



режущим



плоттером

 (Flatbed Tools)

будут



установлены

,

то



в



каталог



для



программных



файлов



будет



скопировано



маленькое



приложение



вместе



со



своим



ярлыком

.



Рисунок

 6-5.

Ярлык



программы

 TeamViewer

Для



запуска



программы

 TeamViewer,

щелкните



на



ярлык



этой



программы

.

Программное



обеспечение



для



персонального



компьютера







6-3
