Режущий плоттер Summa серии F. Руководство пользователя (версия 004) - часть 5
Планшетный
режущий
плоттер
F1612
Руководство
пользователя
1-20
Распаковка
и
установка
соответствующий
запрос
.
6.
Перезагрузите
компьютер
.
7.
Подключите
аппаратные
ключи
защиты
(
заглушки
) Bluetooth
и
SummaFlex (PRO).
Подождите
,
пока
компьютер
установит
драйверы
.
8.
Запустите
приложение
«Axis Control» (
Управление
по
осям
).
ПРИМЕЧАНИЕ
:
Существует
возможность
загрузить
самые
последние
версии
программного
обеспечения
,
если
программы
на
компакт
-
диске
устарели
.
Обращайтесь
в
центр
технической
поддержки
компании
Summa
с
соответствующим
запросом
в
случае
необходимости
.
1.5.2
Подключение
планшетного
режущего
плоттера
к
источнику
напряжения
ПРЕДОСТЕРЕЖЕНИЕ
:
Проверьте
,
что
выключатель
напряжения
питания
установлен
в
положение
«
выключено
» (off).
Планшетный
плоттер
может
использоваться
при
подключении
к
сети
с
тремя
типами
источников
переменного
напряжения
:
Либо
в
трехфазной
сети
: 3
фазы
x 400
В
+ N (
нейтральная
шина
), 50
Гц
,
максимальный
ток
потребления
15A
Либо
в
трехфазной
сети
: 3
фазы
x 208
В
+ N (
нейтральная
шина
), 60
Гц
,
максимальный
ток
потребления
30A
Либо
в
трехфазной
сети
: 3
фазы
x 230
В
, 50
Гц
,
максимальный
ток
потребления
15A
В
планшетном
плоттере
выполнено
предварительное
подключение
либо
к
трехфазной
сети
3 X 400
В
+ N (
нейтральная
шина
) (
для
европейского
рынка
)
либо
к
сети
3 X 208
В
+ N (
нейтральная
шина
) (
для
рынка
США
).
ПРЕДУПРЕЖДЕНИЕ
:
Перед
соединением
с
источником
напряжения
питания
дважды
проверьте
,
какая
схема
предварительных
соединений
использована
в
плоттере
.
Типичное
отличие
и
возможность
определения
схемы
предварительного
подключения
плоттера
в
варианте
3 X 400
В
+ N (
нейтральная
шина
)
с
частотой
50
Гц
,
заключается
в
следующем
:
силовой
автомат
защиты
от
перегрузки
(
плавкий
предохранитель
)
имеет
номинальное
значение
тока
в
15A.
Значение
фактической
установки
для
автомата
защиты
от
перегрузки
вакуумного
насоса
LRD 08
составляет
3,8A.
Сам
двигатель
вакуумного
насоса
подключен
по
схеме
«
звезды
» (Y-circuit).
В
этом
случае
соединительный
щиток
на
двигателе
вакуумного
насоса
либо
вообще
не
имеет
маркировки
,
либо
маркирован
с
использованием
символа
звезды
(Y).
Рисунок
1-20. 3x400
В
+ N (
провода
предварительно
подключены
)

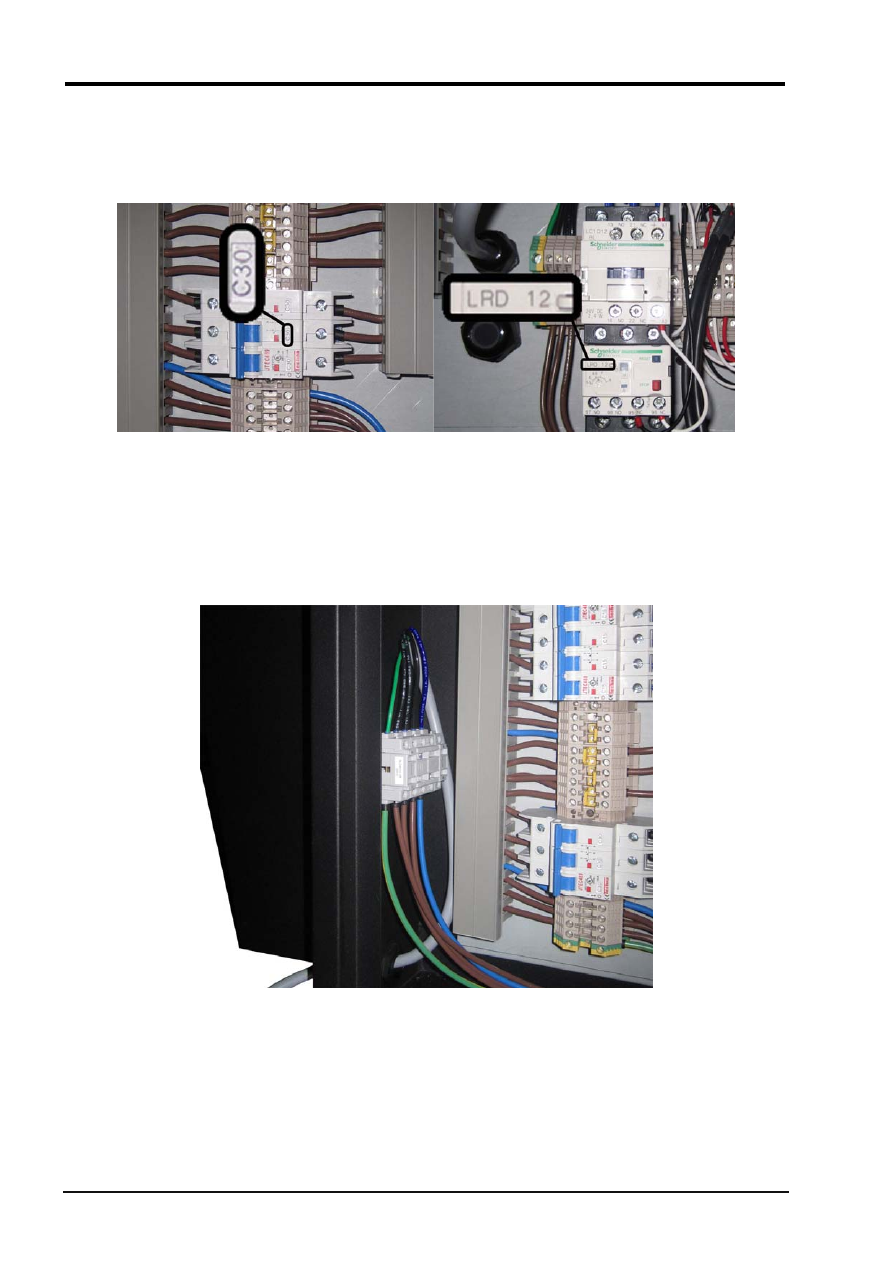

Типичное
отличие
и
возможность
определения
схемы
предварительного
подключения
плоттера
в
варианте
3 X 208
В
+ N (
нейтральная
шина
)
с
частотой
60
Гц
,
заключается
в
следующем
:
силовой
