ТРМ132М-02 Контроллер для систем управления приточной вентиляцией с водяным калорифером и охлаждением. Руководство по эксплуатации - часть 11





7

Программирование



прибора



—————————————————————————————————————————————





80

Данный



параметр



может



принимать



одно



из



следующих



значений

,

бит

/

с

: 1200, 2400, 4800, 9600, 14400, 19200, 28800,

38400, 57600, 115200.

При



неустойчивой



связи



с



прибором

,

на



что



указывают



частые



сообщения



об



ошибках



при



чтении



или



записи



параметров

,

рекомендуется



уменьшить



значение



этого



параметра

.

7.10.3

Длина



слова

 –

Конфигурационный



параметр

,

определяющий



длину



единицы



передаваемых



по



сети



данных

.

Значение

 «8»

соответствует



максимальной



скорости



обмена



по



сети

.

Остальные



значения



могут



использоваться



для



совместимости



с



другим



оборудованием

,

объединённым



в



конкретную



сеть

.

7.10.4

Четность

 –

Конфигурационный



параметр

,

определяющий



наличие



бита



контроля



четности



в



передаваемых



по



сети



данных

.

Его



значение

:

 Even

–

четное



число



единиц

;

 Odd

–

нечетное



число



единиц

;

 Space

–

нулевой



бит



четности

;

 Mark

–

единичный



бит



четности

;



No Parity –

бит



четности



не



используется

.

Все



объекты



сети



должны



иметь



одинаковые



параметры



контроля



чётности

.

7.10.5

Стоп



биты

 –

Конфигурационный



параметр

,

определяющий



количество



стоп

-

бит



в



посылке

: 1; 1.5

либо

 2.

Все



объекты



сети



должны



иметь



одинаковое



количество



стоп

-

бит

.

7.10.6

Длина



адреса

    –

Конфигурационный



параметр

,

определяющий



длину



сетевого



адреса



прибора



в



битах

.

Может



иметь

 2

фиксированных



значения

: «8»

и

 «11».

Меньшее



значение

 («8»)

позволяет



увеличить



скорость



обмена



по



сети



за



счёт



сокращения



объёма



посылки

,

но



ограничивает



максимальное



количество



сетевых



адресов

,

задействованных



в



сети



RS-485

до



значения

 256.

Значение

 «11»

увеличивает



длину



посылки

,

зато



позволяет



использовать



до

 2048

адресов



в



сети

.

Для



корректной



работы



длина



адреса



у



всех



объектов



сети



должна



быть



одинаковая

.

7.10.7

Адрес



прибора

 –

Конфигурационный



параметр

,

определяющий



уникальный



базовый



адрес



прибора



в



сети

.

Каждому



объекту



в



сети



выделяется



диапазон



адресов

,

уникальный



для



данного



объекта

.

ТРМ

133

М

-02

занимает



диапазон



адресов

 «

адрес



прибора

»…

«

адрес



прибора

 + 8»

при



работе



по



протоколу

 «

ОВЕН

»

и



один



единственный

 «

адрес



прибора

»

при



работе



по



протоколу

 ModBus.

7.10.8

Задержка



ответа

 –

Конфигурационный



параметр

,

определяющий



минимальную



задержку



в



миллисекундах



между



получением



прибором



посылки



и



началом



ответа

.

Увеличение



значения



данного



параметра



повышает



надёжность

,

но



снижает



общую



скорость



обмена

.

7. 10.9

Значения



сетевых



параметров

,

установленных



заводом



изготовителем

,

приведены



в



таблице

 7.2.

Таблица

 7.2 –

Сетевые



параметры



и



их



заводские



установки



Имя



параметра



Описание



Заводская



установка



Скорость



Скорость



обмена



данными

 115200

бит

/

с



Длина



слова



Длина



слова



данных

 8

бит



Чётность



Контроль



чётности



Отсутствует



Стоп

-

биты



Количество



стоп

-

бит



в



посылке

 1

Длина



адреса



Длина



сетевого



адреса



8

бит



Задержка



ответа



Время



задержки



ответа



прибора

 5

мс





Рисунок

 7.9

7

Программирование



прибора



—————————————————————————————————————————————





81

7.11

Быстрый



доступ

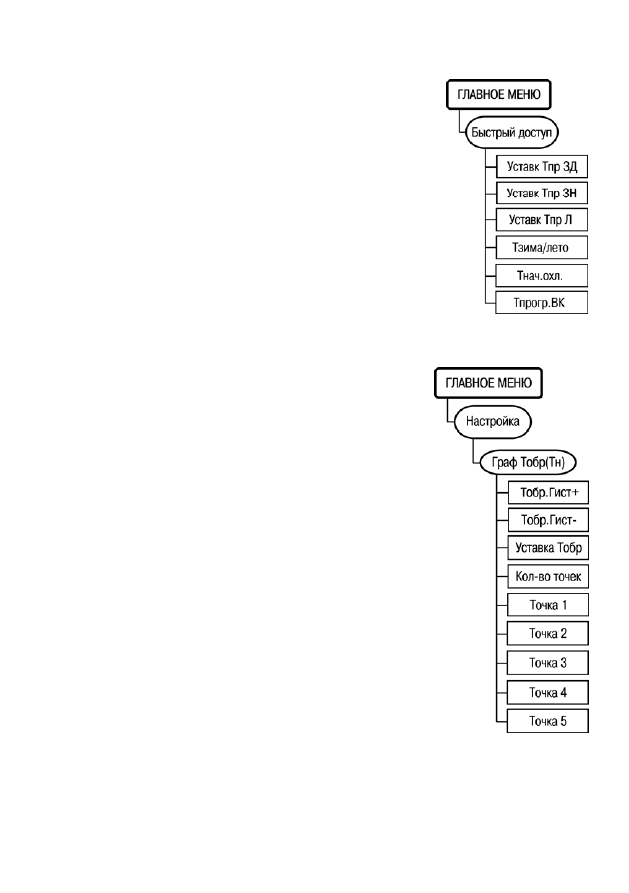

7.11.1

Пункт



меню



Быстрый



доступ

 (

рисунок

 7.10)

включает



в



себя



основные



параметры



прибора

,

требующие



достаточно



частой



корректировки

.

7.11.2

Уставк



Тпр



ЗД

 –

Конфигурационный



параметр

,

определяющий



уставку



температуры



приточного



воздуха



зимой



при



разомкнутом



выключателе

 C8 («

Температура



Дневная

»).

При



задании



температуры



приточного



воздуха



графиком



от



температуры



наружного



воздуха



(

то



есть



если



значение



параметра



«

Настройка

\

Граф



Тпр

(

Тн

)\

Использ

.

Граф

.» = «

Включить

»)

параметр



не



используется

.

7.11.3

Уставк



Тпр



ЗН

 –

Конфигурационный



параметр

,

определяющий



уставку



температуры



приточного



воздуха



зимой



при



замкнутом



выключателе

 C8 («

Температура



Ночная

»).

Используется



как



при



задании



температуры



приточного



воздуха



фиксированными



значениями

,

так



и



по



графику



относительно



температуры



наружного



воздуха

.

7.11.4

Уставк



Тпр



Л

 –

Конфигурационный



параметр

,

определяющий



уставку



температуры



приточного



воздуха



летом

.

При



задании



температуры



приточного



воздуха



графиком



от



температуры



наружного



воздуха

  (

то



есть



если



значение



параметра



«

Настройка

\

Граф



Тпр

(

Тн

)\

Использ

.

Граф

.» =

«

Включить

»)

параметр



не



используется

.

7.11.5

T

зима

/

лето

 --

Конфигурационный



параметр

,

определяющий



порог



температуры



наружного



воздуха

,

по



достижении



которого

  (

с



учётом



параметра

  «

Дельта



Зима

/

Л

»)

система



переходит



из



зимнего



режима



работы



в



летний



и



наоборот

 (

см

.

рисунок

 5.2).

7.11.6

T

нач

.

охл

.

 –

Конфигурационный



параметр

,

определяющий



порог



температуры



наружного



воздуха

  (

с



учётом



параметра

  «

Дельта



Внт

/

Охл

»),

по



превышении



которого



система



переходит



из



режима



вентиляции



к



охлаждению



воздуха



и



наоборот

 (

см

.

рисунок

 5.2).

7.11.7

T

прогр

.

ВК

 –

Конфигурационный



параметр

,

определяющий



порог



температуры



наружного



воздуха

,

по



принижении



которого



контроллер



включит



ТЭН



воздушного



клапана



на



время

 t

прогр

.

ВК



в



режиме

 «

Прогрев

».

7.12

Настройка





7.12.1

Пункт



меню



Настройка



включает



в



себя



основные



параметры

,

определяющие



функционирование



прибора

.

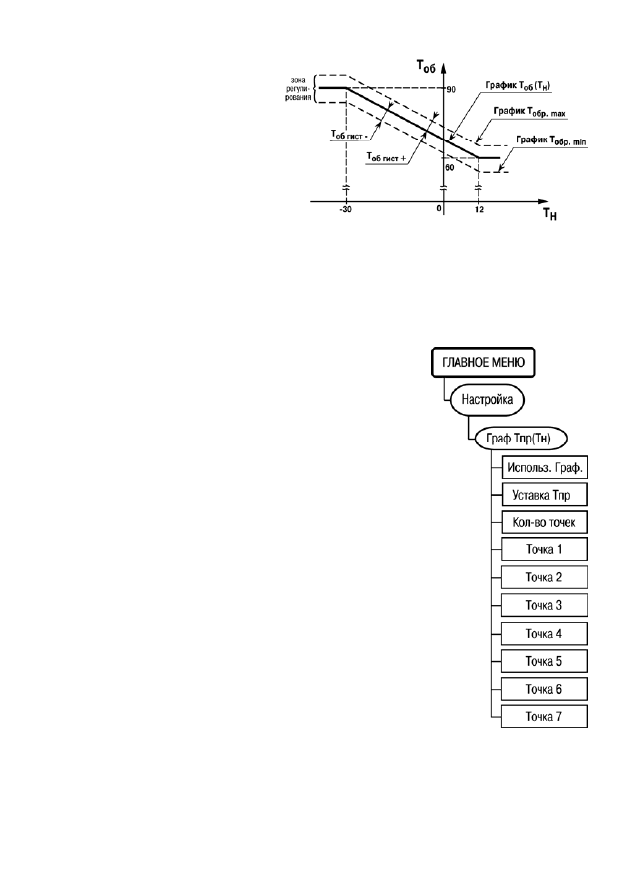

7.12.2

Для



задания



графика



температуры



обратной



воды



(

рисунок

 7.11)

служит



пункт



меню



//

Настройка

/

Граф



Тобр

(

Тн

)

.

График



можно



задать



не



более



чем



пятью



точками

,

минимальное



количество



точек



две

.

7.12.3

Тобр

.

Гист

+,

Тобр

.

Гист

-

 –

Конфигурационные



параметры

,

определяющие



границы



допустимого



изменения



относительно



графика



температуры



обратной



воды

,

возвращаемой



в



теплосеть

.

Рисунок

 7.10

Рисунок

 7.11

7

Программирование



прибора



—————————————————————————————————————————————





82

7.12.4

Уставка



Тобр

  –



Оперативный



параметр

,

доступный



только



для



чтения

,

определяющий



изменение



по



графику



уставки



температуры



обратной



воды

.

7.12.5

Кол

-

во



точек

 –

Конфигурационный



параметр

,

определяющий



количество



точек

,

задействованных



в



задании



графика



температуры



обратной



воды

.

7.12.6

Точка

 1…

Точка

  5

 –

Конфигурационные



параметры

,

определяющие



точки



графика



в



формате

  (

Тн

;

Уставка



Тобр

).

При



построении



графика



по



заданным



точкам



контроллер



соединяет



их



отрезками



прямой

.

7.12.7

В



режиме

  «

Нагрев

»

контроллер



осуществляет



регулирование



температуры



приточного



воздуха



в



соответствии



с



текущей



уставкой

 (

рисунок

 7.12),

при



этом



следит



за



тем

,

чтобы



температура



обратной



воды



лежала



в



заданных



относительно



графика



пределах

:

[

Тобр

.min….

Тобр

.max].

При



выходе



температуры



за



заданные



пределы



прибор



переходит



в



режим

  «

Обратная

»,

в



котором



осуществляет



управление



КЗР



нагревателя

,

стремясь



вернуть



температуру



обратной



воды



в



заданные



пределы

.

7.12.8

Для



задания



графика



температуры



приточного



воздуха

  (

рисунок

 7.13)

служит



пункт



меню



//

Настройка

/

Граф



Тпр

(

Тн

).

График



можно



задать



не



более



чем



пятью



точками

,

минимальное



количество



точек



две

.

7.12.9

Использ

.

Граф

.

 –

Конфигурационный



параметр

,

определяющий



тип



задания



уставки



приточного



воздуха

 –

графиком



относительно



температуры



наружного



воздуха



либо



фиксированными



значениями



(

фиксированные



значения



располагаются



в



дереве

 «

Быстрый



доступ

»).



7.12.10

Уставка



Тпр

 –

оперативный



параметр

,

отражающий



текущее



значение



уставки



приточного



воздуха

.

7.12.11

Кол

-

во



точек

 --

Конфигурационный



параметр

,

определяющий



количество



точек

,

задействованных



в



задании



графика



температуры



обратной



воды

.

7.12.12

Точка

 1…

Точка

  5

 –

Конфигурационные



параметры

,

определяющие



точки



графика



в



формате

  (

Тн

;

Уставка



Тпр

).

При



построении



графика



по



заданным



точкам



контроллер



соединяет



их



отрезками



прямой

.

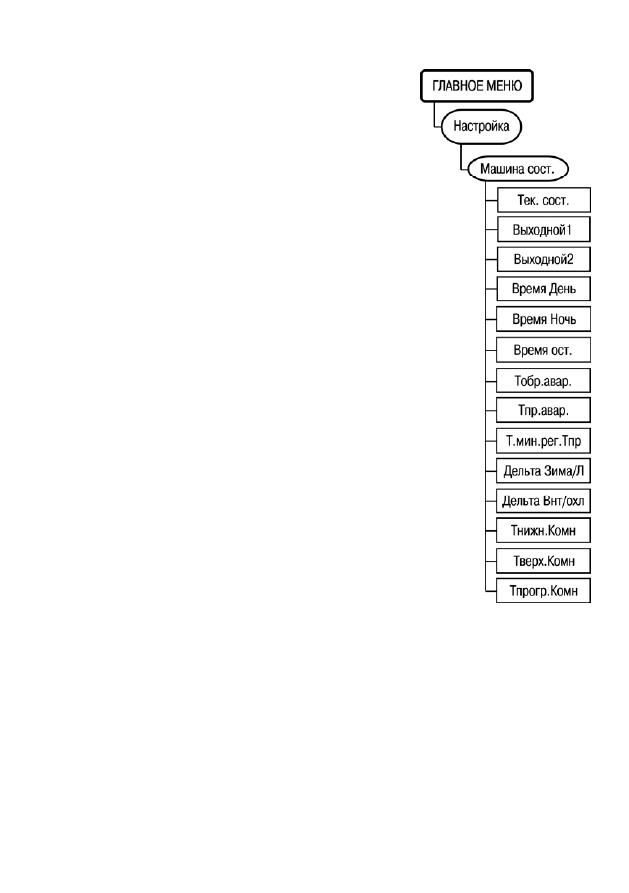

7.12.13

Машина



состояний



прибора



отвечает



за



выбор



необходимого



режима



работы



прибора



в



составе



системы

.

Для



корректной



работы



прибора



в



системе



необходимо



задать



значения



параметров

,

описывающих



эксплуатационные



параметры



системы



Для



задания



параметров



Машины



состояний



(

рисунок

 7.14)

служит



пункт



меню



//

Настройка

/

Машина



сост

.



7.12.14

Тек

.

Сост

.

–

Оперативный



параметр

,

определяющий



текущий



режим



прибора

.

Более



подробно



об



изменении



текущего



режима



см

.

п

. 5.14 «

Принудительное



изменение



состояния



системы

».



Рисунок

 7.12

Рисунок

 7.13

7

Программирование



прибора



—————————————————————————————————————————————





83

7.12.15

Выходной

1,

Выходной

2

 –

Конфигурационные



параметры

,

определяющие



день



недели

,

в



который



прибор



автоматически



перейдёт



в



дежурный



режим

.

7.12.16

Время



День

,

Время



Ночь

 –

Конфигурационные



параметры

,

определяющие



время

,

в



которое



прибор



автоматически



перейдёт



в



дежурный



режим



и



автоматически



выйдет



из



него

.

7.12.17

Время



ост

.

 –

Конфигурационный



параметр

,

определяющий



максимальное



время



пропадания



питания



контроллера

,

спустя



которое



при



запуске



он



переходит



в



тот



же



режим

,

в



котором



пропало



питание

.

При



пропадании



питания



на



время



большее

,

чем



Время



ост

.

,

прибор



переходит



в



режим



«

Останов

».

Для



того



чтобы



прибор



каждый



раз



при



пропадании



питания



переходил



в



останов

,

Время



ост

.



необходимо



установить



в

 0:0:0.

7.12.18

Тобр

.

авар

. --

Конфигурационный



параметр

,

определяющий



аварийное



значение



температуры



обратной



воды

.

Если

  T

об

 < T

обр

.

авар

.,

то



прибор



переходит



в



режим



«

Замерз

».





7.12.19

T

пр

.

авар

.

 –

Конфигурационный



параметр

,

определяющий



аварийное



значение



температуры



приточного



воздуха

,

то



есть



минимальное



значение



температуры



приточного



воздуха

,

которое



должно



быть



достигнуто



спустя



время

 t

мин

.

рег

.T

пр



после



входа



в



режим

  «

Нагрев

».

Иначе

 –

переход



в



режим

 «

Замерз

».



7.12.20

t

мин

.

рег

.T

пр

 –

Конфигурационный



параметр

,

определяющий



время



прогрева



системы



в



зимнее



время

.

За



это



время

:

–

В



режиме



Нагрев

:

а

)

температура



обратной



воды



должна



войти



в



заданные



пределы

;

б

)

температура



приточного



воздуха



должна



стать



больше



T

прит

.

авар

.

–

В



режимах

 «

Деж

.

Зим

», «

Обратная

»:

температура



обратной



воды



должна



войти



в



заданные



пределы

.

В



противном



случае



прибор



переходит



в



режим

 «

Замерз

».

7.12.21

Дельта



Зима

/

Л

 –

Конфигурационный



параметр

,

определяющий



Гистерезис



переключения



между



режимами



Нагрев



и



Вентиляция

 (

см

.

рисунок

 5.2).

7.12.22

Дельта



Внт

/

Охл

 –

Конфигурационный



параметр

,

определяющий



Гистерезис



переключения



между



режимами



Вентиляция



и



Охлаждение

 (

см

.

рисунок

 5.2).

7.12.23

T

нижн

.

Комн

,

Тверх

.

Комн

,

Тпрогр

.

Комн

 –

Конфигурационные



параметры

,

определяющие



параметры



функции



прогрева



помещений



в



зимнее



время

.

При



снижении



температуры



комнатного



воздуха



в



зимнее



время



ниже



Тнижн

.

Комн



в



состоянии

 «

Нагрев

»

при



разомкнутом



С

8

уставка



температуры



приточного



воздуха



становится



равной

  T

прогр

.

Комн



до



тех



пор

,

пока



комнатная



температура



не



станет



равной

  T

верх

.

Комн



Этот



режим



используется



для



ускорения



прогрева



помещений

.





Рисунок

 7.14

7

Программирование



прибора



—————————————————————————————————————————————





84




7.12.24

Для



задания



временных



параметров

 (

переключений



по



времени

),

определяющих



функционирование



прибора

,

служит

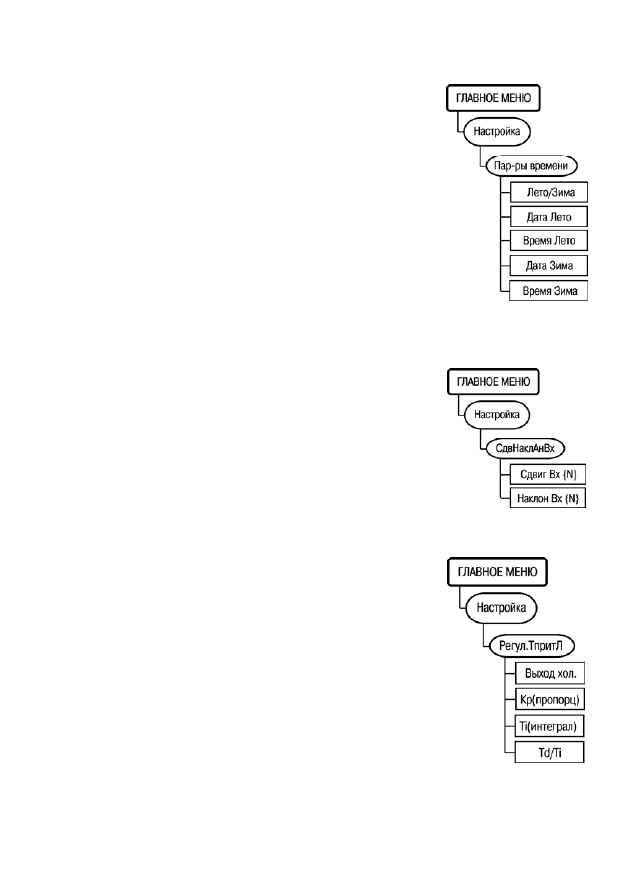

пункт



меню



//

Настройка

/

Пар

-

ры



времени



(

рисунок

 7.15).

7.12.25

Лето

/

Зима



–



Конфигурационный



параметр

,

определяющий



включение

/

выключение



автоматического



перехода



на



летнее

/

зимнее



время

.

Установка



значения

  «

НЕТ

»

отключает



автоматический



переход



на



летнее

/

зимнее



время

.

В



параметре



необходимо



установить



значение

  «

Лето

»,

если



текущее



время



летнее

,

и

  «

Зима

»,

если



текущее



время



зимнее

.

Также



параметр



может



использоваться



для



индикации



текущего



времени



контроллера

 –

Летнее



или



Зимнее

.



7.12.26

Дата



лето



–



Конфигурационный



параметр

,

определяющий



дату



перехода



на



летнее



время



в



формате

  <

день



недели

 (1…7)><

неделя



месяца

(1…4)><

месяц

(1…12)>,

например

,

для



воскресенья

 4

недели



марта



задаётся

 7403.

Если



установлено



значение



недели

 = 5,

то



оно



соответствует



последней



неделе



месяца

.

7.12.27

Время



лето



–



Конфигурационный



параметр

,

определяющий



Время



с



учётом



зимнего

/

летнего



времени

,

в



которое



осуществляется



переход



на



летнее



время

.



7.12.28

Дата



зима



–



Конфигурационный



параметр

,

определяющий



дату



перехода



на



зимнее



время



в



формате

  <

день



недели

 (1…7)><

неделя



месяца

(1…4)><

месяц

(1…12)>,

например

,

для



воскресенья

 4

недели



октября



задаётся

 7410.

Если



установлено



значение



недели

 = 5,

то



оно



соответствует



последней



неделе



месяца

.



7.12.29

Время



зима



–



Конфигурационный



параметр

,

определяющий



время



с



учётом



зимнего

/

летнего



времени

,

в



которое



осуществляется



автоматический



переход



на



зимнее



время

.



7.12.30

Параметры

,

определяющие



коррекцию



измеренных



характеристик

,

задаются



через



пункт



меню



//

Настройка

/

СдвНаклАнВх



(

рисунок

 7.16).

{N} = 1…5

для



аналоговых



входов

 1…5.



7.12.31

Сдвиг



Вх

{N}

 –

Конфигурационный



параметр

,

определяющий



сдвиг



НСХ



на



значение

,

заданное



в



параметре

.

Используется



для



корректировки



некачественного



датчика



или



для



подключения



датчика



по



двухпроводной



схеме



или



для



приведения



диапазона

,

измеренного



датчиком

,

к



удобной



для



отображения



форме

 (

см

.

п

. 3.5).



7.12.32

Наклон



Вх

{N}

 –

Конфигурационный



параметр

,

определяющий



наклон



НСХ



датчика

.

Используется



для



корректировки



некачественного



датчика



или



для



подключения



датчика



по



двухпроводной



схеме



или



для



приведения



диапазона

,

измеренного



датчиком

,

к



удобной



для



отображения



форме

 (

см

.

п

. 3.5).

7.12.33

Для



задания



параметров

,

определяющих



функционирование



калорифера



охлаждения

,

служит



пункт



меню



//

Настройка

/

Регул

.T

притЛ



(

рисунок

 7.17).

7.12.34

Выход



хол

.

–

Оперативный

,

не



доступный



для



Рисунок

 7.15

Рисунок

 7.16

Рисунок

 7.17

7

Программирование



прибора



—————————————————————————————————————————————





85

редактирования



параметр

,

определяющий



выходную



мощность



на



выбранном



калорифере



охлаждения



в

 %.

Для



фреонового



охладителя



принимает



только

 2

значения

: 0

и

 100.

7.12.35

Kp(

пропорц

), Ti(

интеграл

), Td/Ti

–



Конфигурационные



параметры

,

определяющие



пропорциональный

,

интегральный

,

дифференциальный



коэффициенты



ПИД

-

регулятора



приточного



воздуха



летом



при



управлении



водяным



калорифером



охлаждения

.

Могут



быть



определены



в



процессе



автонастройки

.

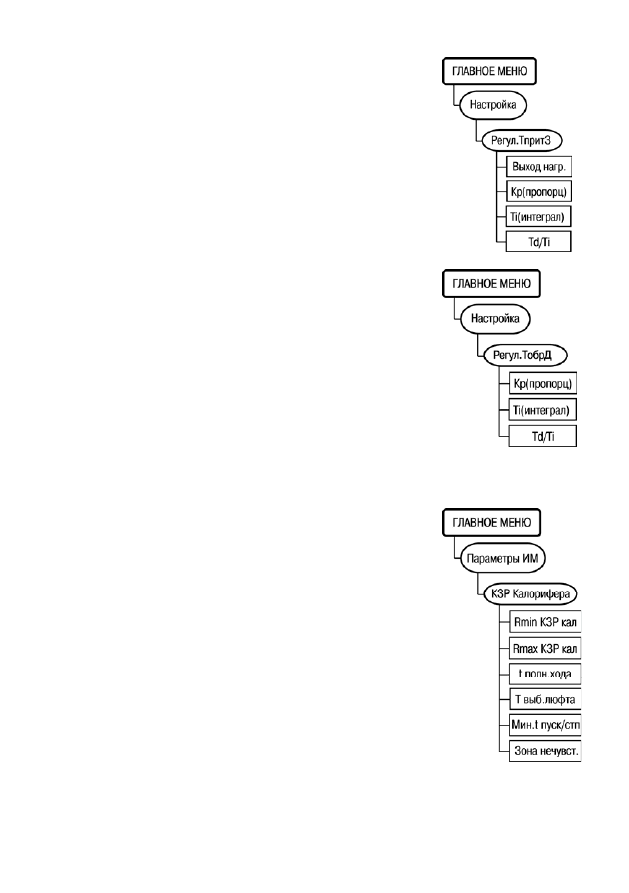

7.12.36

Для



задания



параметров

,

определяющих



функционирование



калорифера



нагрева

,

служит



пункт



меню



//

Настройка

/

Регул

.T

притЗ



(

рисунок

 7.18).

7.12.37

Выход



хол

.

–

Оперативный

,

не



доступный



для



редактирования



параметр

,

определяющий



выходную



мощность



на



калорифере



нагрева



в

 %.





Рисунок

 7.18

7.12.38

Kp(

пропорц

), Ti(

интеграл

), Td/Ti

–



Конфигурационные



параметры

,

определяющие



пропорциональный

,

интегральный

,

дифференциальный



коэффициенты



ПИД

-

регулятора



приточного



воздуха

,

используемые



в



режимах

 «

Нагрев

»

и

 «

Обратная

».

Могут



быть



определены



в



процессе



автонастройки

.

7.12.39

Для



задания



параметров

,

определяющих



функционирование



ПИД

-

регулятора



приточного



воздуха



в



режиме



«

Деж

.

Зима

»,

служит



пункт



меню



//

Настройка

/

Регул

.T

обрД



(

рисунок

 7.19).

7.12.40

Kp(

пропорц

), Ti(

интеграл

), Td/Ti –

Конфигурационные



параметры

,

определяющие



пропорциональный

,

интегральный

,

дифференциальный



коэффициенты



ПИД

-

регулятора



приточного



воздуха

,

используемые



в



режиме



«

Деж

.

Зима

».

Могут



быть



определены



в



процессе



автонастройки

.





Рисунок

 7.19



7.13

Параметры



ИМ





7.13.1

Пункт



меню



Параметры



ИМ



включает



в



себя



параметры



ИМ

,

определяющие



функционирование



прибора



в



составе



системы

.

Для



каждого



КЗР



должны



быть



заданы



параметры

,

отражающие



его



характеристики

.

7.13.2

Для



задания



параметров



КЗР



калорифера

  (

рисунок



7.20)

служит



пункт



меню



//

Параметры



ИМ

/

КЗР



калорифера

.

7.13.2.1

Rmin

КЗР



кал

, Rmax

КЗР



кал

 –

Параметры



датчика



положения



задвижки

 –

Значения

,

измеренные



аналоговым



входом



6,

соответствующие



полностью



закрытому



и



полностью



открытому



КЗР



калорифера

,

соответственно

.

Значения



параметров



могут



быть



определены



процедурой



калибровки



КЗР



калорифера

.

7.13.2.2

При



использовании



калорифера

,

управляемого



аналоговым



сигналом

,

параметры



задают



значения



сужения



диапазона



выходного



сигнала

,

например

,

при



подключении



задвижки

,

управляемой



сигналом

 2…10

В



к



выходу

 0…10

В

,

следует



задать



значения



параметров

 Rmin

КЗР



кал

 = 20, Rmax

КЗР



кал

 =100.

7.13.2.3

Параметры



мат

.

модели



задвижки

:

t

полн

.

хода



–

Время



полного



входа



КЗР



в



секундах

.

t

выб

.

люфта



–

Время



выборки



люфта



КЗР



в



секундах





Рисунок

 7.20

7

Программирование



прибора



—————————————————————————————————————————————





86



Мин

.t

пуск

/

стп



–

Минимальное



время



удержания



КЗР



во



включённом

/

выключенном



положении

.

Меньшее



значение



позволяет



увеличить



точность



регулирования

,

большее

 –

повысить



ресурс



оборудования

.

Задаётся



в



секундах

.



Зона



нечувст

.

–

Зона



нечувствительности



задвижки



в

 %.

При



колебании



выходного



сигнала



в



пределах



зоны



нечувствительности



включение



ВУ



производиться



не



будет

.

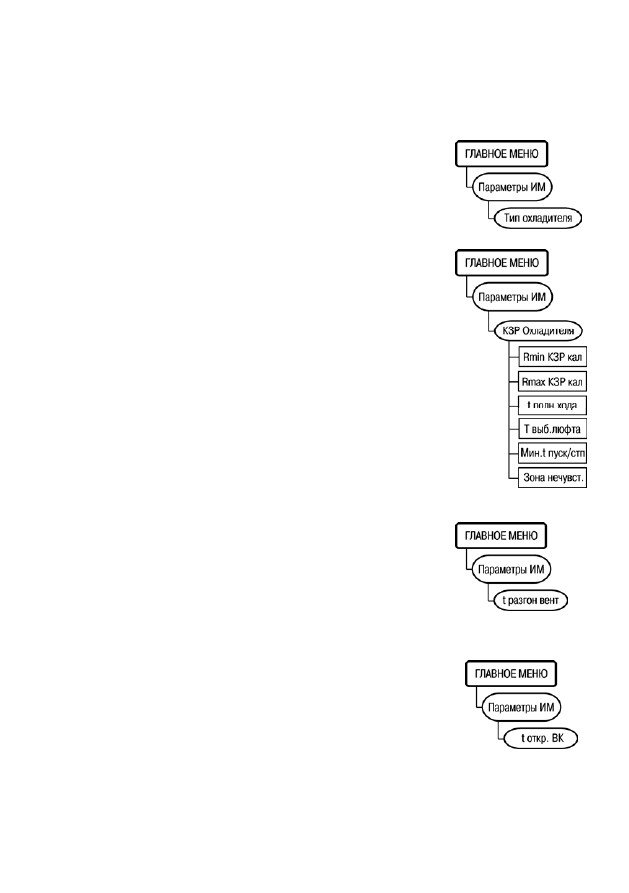

7.13.3

Для



задания



типа



охладителя

 (

рисунок

 7.21)

служит



пункт



меню



//

Параметры



ИМ

/

Тип



охладителя

.

7.13.3.1

Тип



охладителя

.



Конфигурационный



параметр

,

определяющий



тип



охладителя

.

Если



тип



выхода

 4 =

аналоговый

 (

то



есть



используется



калорифер



охлаждения

,

управляемый



аналоговым



входным



сигналом

),

данный



параметр



влияния



на



работу



контроллера



не



оказывает

.



Рисунок

 7.21

7.13.4

Для



задания



параметров



КЗР



Охладителя

  (

рисунок

 7.22)

служит



пункт



меню



//

Параметры



ИМ

/

КЗР



Охладителя

.

7.13.4.1

Rmin

КЗР



охл

, Rmax

КЗР



охл

 –

Параметры



датчика



положения



задвижки

  (

КЗР



водяного



калорифера



охлаждения

) –

Значения

,

измеренные



аналоговым



входом

 6,

соответствующие



полностью



закрытому



и



полностью



открытому



КЗР



калорифера

,

соответственно

.

Значения



параметров



могут



быть



определены



процедурой



калибровки



КЗР



калорифера

.

7.13.4.2

При



использовании



калорифера

,

управляемого



аналоговым



сигналом

,

параметры



задают



значения



сужения



диапазона



выходного



сигнала

,

например

,

при



подключении



задвижки

,

управляемой



сигналом

 2…10

В



к



выходу

 0…10

В

,

следует



задать



значения



параметров

 Rmin

КЗР



охл

 = 20, Rmax

КЗР



охл

 =100.

7.13.4.3

Параметры



мат

.

модели



задвижки

:

t

полн

.

хода



–

Время



полного



входа



КЗР



в



секундах

.

t

выб

.

люфта



–

Время



выборки



люфта



КЗР



в



секундах



Мин

.t

пуск

/

стп



–

Минимальное



время



удержания



КЗР



во



включённом

/

выключенном



положении

.

Меньшее



значение



позволяет



увеличить



точность



регулирования

,

большее

 –

повысить



ресурс



коммутирующего



оборудования

.

Задаётся



в



секундах

.





Рисунок

 7.22

Зона



нечувст

. –

Зона



нечувствительности



задвижки



в

 %.

При



колебании



выходного



сигнала



в



пределах



зоны



нечувствительности



включение



ВУ



производиться



не



будет

.

7.13.5

Для



задания



времени



разгона



вентилятора

 (

рисунок

 7.23)

служит



пункт



меню



//

Параметры



ИМ

/

t

разгон



вент

.

7.13.5.1

t

разгон



вент



–

Конфигурационный



параметр

,

соответствующий



времени



разгона



вентилятора

.

Определяет



время



в



секундах



после



подачи



сигнала



включения



на



вентилятор

,

в



течение



которого



срабатывания



датчиков



аварии



вентилятора

 –

С

1

и



С

6 –

учитываться



в



качестве



аварийных



не



будут

.



Рисунок

 7.23

7.13.6

Для



задания



времени



открытия



воздушного



клапана



(

рисунок

 7.24)

служит



пункт



меню



//

Параметры



ИМ

/t

откр

.

ВК

.

7.13.6.1

t

откр

.

ВК

 –

Конфигурационный



параметр

,

соответствующий



времени



открытия



воздушного



клапана

.

Параметр



определяет



время



с



момента



подачи



сигнала



на



открытие



воздушного



клапана

,

через



которое



контроллер



подаст



сигнал



на



включение



вентилятора

.

Основное



назначение



состоит



в



том

,

чтобы



блокировать



включение



вентилятора



до



полного



открытия



ВК

,

для



того



чтобы





Рисунок

 7.24



7

Программирование



прибора



—————————————————————————————————————————————





87



вентилятор



не



сломал



ещё



не



успевший



открыться



ВК

.

Увеличение



значения



этого



параметра



по



сравнению



с



реальным



значением



времени



открытия



ВК



позволяет



дополнительно



прогреть



калорифер



нагрева

/

охладить



калорифер



охлаждения



до



включения



вентилятора



7.13.7

Для



задания



времени



прогрева



ВК

  (

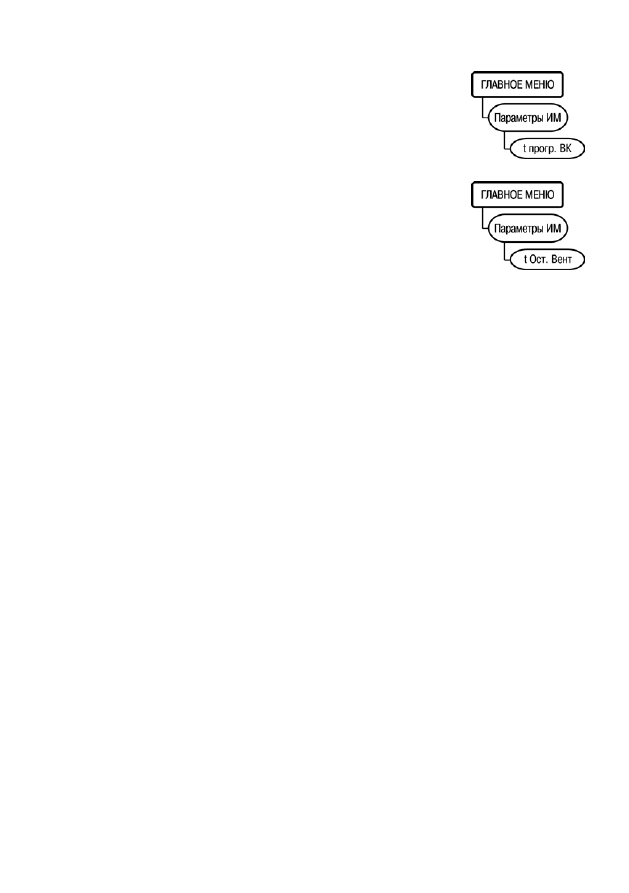

рисунок

 7.25)

служит



пункт



меню



//

Параметры



ИМ

/t

прогр

.

ВК

.

7.13.7.1

  t

прогр

.

ВК

  –

Конфигурационный



параметр

,

определяющий



время



нахождения



в



режиме

 «

Прогрев

»..



Рисунок

 7.25



7.13.8

Для



задания



времени



останова



вентилятора

  (

рисунок

 7.26)

служит



пункт



меню



//

Параметры



ИМ

/

t

Ост

.

Вент

.

7.13.8.1

    t

Ост

.

Вент

  –

Конфигурационный



параметр

,

соответствующий



времени



останова



вентилятора

.

Параметр



задаёт



время



с



момента



выключения



вентилятора

,

через



которое



контролер



подаст



сигнал



на



закрытие



воздушного



клапана

.

Используется



для



того

,

чтобы



вентилятор



после



отключения



не



сломал



воздушный



клапан



остаточным



давлением

,

обусловленным



инерцией



вращения



лопастей

.



Рисунок

 7.26

7.14

Быстрый



старт





7.14.1

Технология



«

Быстрый



старт

»



предназначена



для



упрощения



настройки



контроллера

.

Настройка



прибора



допускается



как



по



сети

 RS-232

или

 RS-485

через



ПК

  (

с



использованием



программы

-

конфигуратора

,

которую



можно



скачать



с



официального



сайта



ОВЕН

),

так



и



с



клавиатуры



на



передней



панели



прибора

.

Для



тиражирования



значений



параметров

  (

записи



одинаковых



значений



параметров



в



несколько



приборов

),

а



также



резервного



сохранения



значений



параметров



на



ПК

,

следует



воспользоваться



программой



для



тиражирования

,

которую



можно



скачать



с



официального



сайта



ОВЕН

.

При



конфигурировании



прибора



с



передней



панели



перед



началом



работ



необходимо



ознакомиться



с



особенностями



ЧМИ



прибора

 (

см

.

таблицу

 3.1,

п

.

п

. 7.1, 7.2).

Заданные



на



заводе

-

изготовителе



значения



большинства



параметров



рассчитаны



под



типовые



задачи



пользователей

.

В



этом



разделе



описываются



только



те



параметры

,

задание



которых



пользователем



необходимо



для



корректной



работы



прибора

.

Некоторые



из



деревьев



и



параметров



в



данном



списке



пропущены

.

Это



значит

,

что



для



большинства



задач



изменение



этих



параметров



не



требуется

.

Для



конфигурирования



прибора



последовательно



изменяются



значения



параметров

,

указанных



ниже

  (

параметры



разбиты



для



удобства



по



деревьям

).

При



задании



значения



каждого



из



параметров



рекомендуется



обращаться



к



п

.

п

. 7.4…7.13 (

для



понимания



назначения



изменяемого



параметра

),

а



также



к



Приложению



И

 (

для



понимания



того

,

в



каком



пункте



меню



данный



параметр



находится

).

Для



защиты



от



случайных



сбоев



большинство



параметров



можно



изменять



только



в



состоянии



ОСТАНОВ

.

Перед



конфигурированием



следует



убедиться



по



индикации



на



ЖКИ

,

что



прибор



находится



в



состоянии



ОСТАНОВ

  (

приборы



с



завода



поступают



именно



в



этом



состоянии

).

Для



изменения



состояния



необходимо



воспользоваться



параметром



Тек

.

Сост

.

прибора

,

расположенном



в



дереве



Параметры



упр

.\

Машина



Сост

.

Для



исключения



случайных



сбоев



работы



системы



приточной



вентиляции



неквалифицированным



персоналом

,

изменение



значения



этого



параметра



с



клавиатуры



прибора



защищено



паролем

 168.

Внимание

!



Для



уверенности



в



состоянии



прибора



перед



началом



работы



по



технологии



«

Быстрый



старт

»



следует



выполнить



сброс



параметров



в



значения



по



умолчанию

 (

см

.

п

. 7.15).


7.14.2

При



конфигурировании



контроллера



по



технологии



«

Быстрый



старт

»



следует



последовательно



выполнить



следующие



установки



по



ветвям



и



подветвям



меню

.

Ветвь



Конфигурация



Подветвь



Дискретные



Вх

.















содержание      ..     9      10      11      12     ..
