3 Устройство
и
работа
прибора
—————————————————————————————————————————————

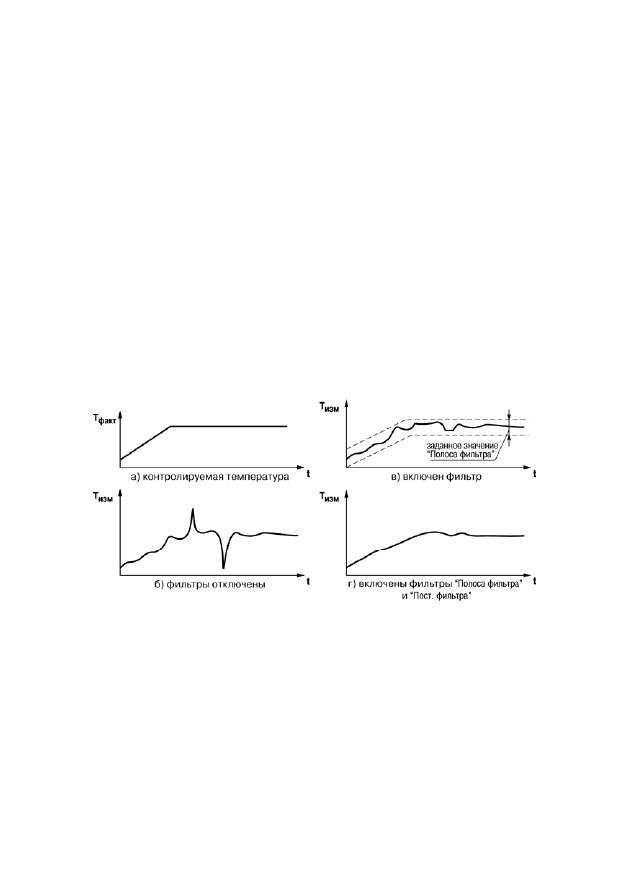

16 Опрос
датчиков
и
обработка
их
сигналов
контроллером
осуществляется
последовательно
по
замкнутому
циклу . Включение
любого
датчика
в
список
опроса
производится
автоматически
после
задания
типа
его
НСХ
в
параметре
« Тип
датчика {N}» . При
установке
в
параметре
« Тип
датчика {N}»
значения
« НЕТ
ДАТЧИКА »
датчик
из
списка
опроса
исключается . 3.3.2 Термометры
сопротивления
Термометры
сопротивления
применяются
для
измерения
температуры
окружающей
среды
в
месте
установки
датчика . Принцип
действия
таких
датчиков
основан
на
существовании
у
ряда
металлов
воспроизводимой
и
стабильной
зависимости
активного
сопротивления
от
температуры . В
качестве
материала
для
изготовления
ТС
в
промышленности
чаще
всего
используется
специально
обработанная
медная
или
платиновая
проволока . Выходные
параметры
ТС
определяются
их
номинальными
статическими
характеристиками , стандартизованными
ГОСТ

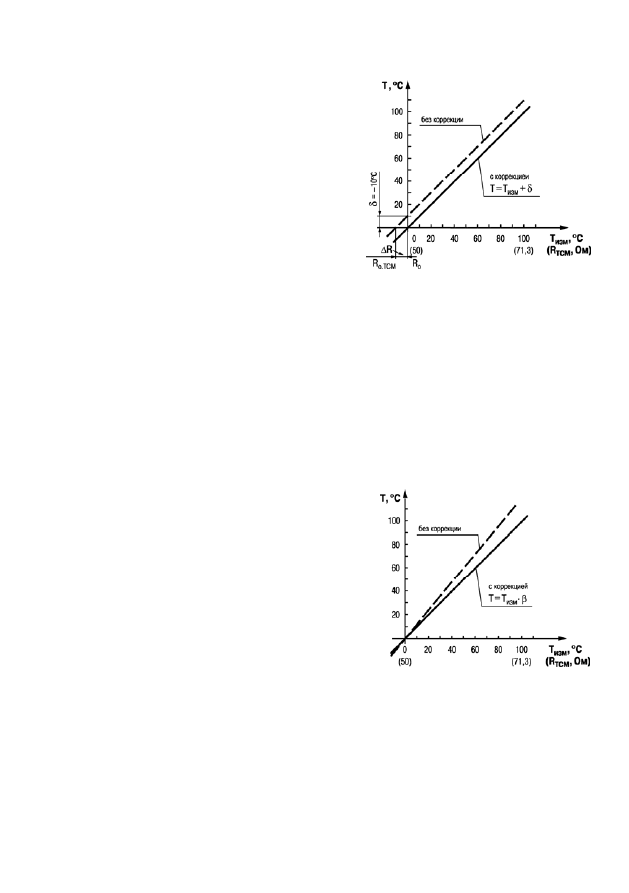

Р 8.625-2006. Основными
параметрами
НСХ
являются : начальное
сопротивление
датчика R 0 , измеренное
при
температуре 0° С , температурный
коэффициент
сопротивления
, определяемый
как
отношение
разницы
сопротивлений
датчика , измеренных
при
температурах
100 и 0° С , к
его
сопротивлению , измеренному
при 0° С (R 0 ), деленное
на 100° С
и
округленное
до
пятого
знака
после
запятой . В
связи
с
тем , что
НСХ
термометров
сопротивления – функции
нелинейные ( для
датчиков
с
медной
проволокой – в
области
отрицательных
температур , а
для
датчиков
с
платиновой
проволокой – во
всем
температурном
диапазоне ), в
контроллере
предусмотрена
линеаризация
результатов
измерений . Во
избежание
влияния
сопротивления
соединительных
проводов
на
результаты
измерения
температуры , подключение
датчика
к
контроллеру
следует
производить
по
трехпроводной
схеме . При
такой
схеме
к
одному
из
выводов
ТС
подключаются
одновременно
два
провода , соединяющих
его
с
контроллером , а
к
другому
выводу – третий
соединительный
провод . Для
полной
компенсации
влияния
соединительных
проводов
на
результаты
измерений
необходимо , чтобы
их
сопротивления
были
равны
друг
другу . Примечание
– Возможно
подключение 1000- омных
ТС
также
по
двухпроводной
схеме ( например , с
целью
использования
уже
имеющихся
на
объекте
линий
связи ). Однако
при
этом
отсутствует
компенсация
сопротивления
соединительных
проводов
и
поэтому
может
наблюдаться
некоторая
зависимость
показаний
прибора
от
колебаний
температуры
проводов . При
использовании
двухпроводной
схемы
при
подготовке
прибора
к
работе
выполняются
действия , указанные
в
Приложении
Ж . Схемы
подключения
к
контроллеру
аналоговых
датчиков
приведены
в
Приложении
В . 3.3.3 Термоэлектрические
преобразователи ( термопары ) Термоэлектрические
преобразователи ( термопары ), также
применяются
для
измерения
температуры . Термопары , в
отличие
от
термометров
сопротивления , обладают
меньшими
габаритами
чувствительного
элемента
и , как
следствие , меньшей
теплоемкостью
и
большим
быстродействием , а
также
имеют
более
широкий
диапазон
измеряемых
температур . Их
использование
ограничивается
более
низкой
точностью
измерения , большей
стоимостью , необходимостью
подключения
к
прибору
с
использованием
специальных
термокомпенсационных
проводов , низкой
максимально
допустимой
длиной
подключения , а
также
низкой
помехозащищенностью
линий
связи
датчик - прибор . Принцип
действия
ТП
основан
на
эффекте
Зеебека , в
соответствии
с
которым
нагревание
точки
соединения
двух
разнородных
проводников
вызывает
на
противоположных
концах
этой
цепи
возникновение
электродвижущей
силы – термоЭДС . Величина
термоЭДС
изначально
определяется
химическим
составом
проводников
и
зависит
от
температуры
нагрева . НСХ
термопар
различных
типов
стандартизованы
ГОСТ
Р 8.585-2001. Так
как
характеристики
всех
ТП
в
той
или
иной
степени
являются
нелинейными
функциями , в
|
