1086

Ток замыкания на землю



номинальное напряжение

6/10 кВ



12/20 кВ



18/30 кВ







сечение



мм

а/км

а/км

а/км




35

1,2

1,7

 50

1,4

1,9

2,3

 70

1,5

2,1

2,5

 95

1,7

2,4

2,7

 120

1,9

2,6

2,9

 150

2,0

2,7

3,1

 185

2,2

3,0

3,3

 240

2,4

3,3

3,7

 300

2,6

3,5

4,0



400

3,0 4,0 4,4



500

3,3 4,3 4,8



Допустимая нагрузка по току короткого замыкания для медных экранов, температура короткого

замыкания 350°C



длительность короткого

нагрузка при коротком замыкании



   замыкания в секундах





для 16 мм

2



25 мм

2



35 мм

2



кA

кA

кA

 0,1

9,7  15,1  21,2

 0,2

6,9  10,7  15,1

 0,3

5,7  8,9  12,5

 0,4

5,0  7,7  10,9

 0,5

4,5  7,0  9,8

 0,6

4,2  6,4  9,0

 0,7

3,9  6,0  8,4

 0,8

3,5  5,6  7,9

 0,9

3,4  5,3  7,5

 1,0

3,3  5,1  7,2

 1,5

2,7  4,2  5,9

 2,0

2,3  3,6  5,1

 3,0

1,9  2,9  4,2

 4,0

1,7  2,6  3,6

 5,0

1,5  2,3  3,2

Соответствие сечений экрана



сечение проводника

сечение экрана



мм

мм

2







35 до 120

16



150 до 300

25



400 и 500

35

ЭлекТрИческИе харакТерИсТИкИ кабелей

среднегО напряженИя с XLPE-ИзОляцИей, 6–30 кВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Y

1087

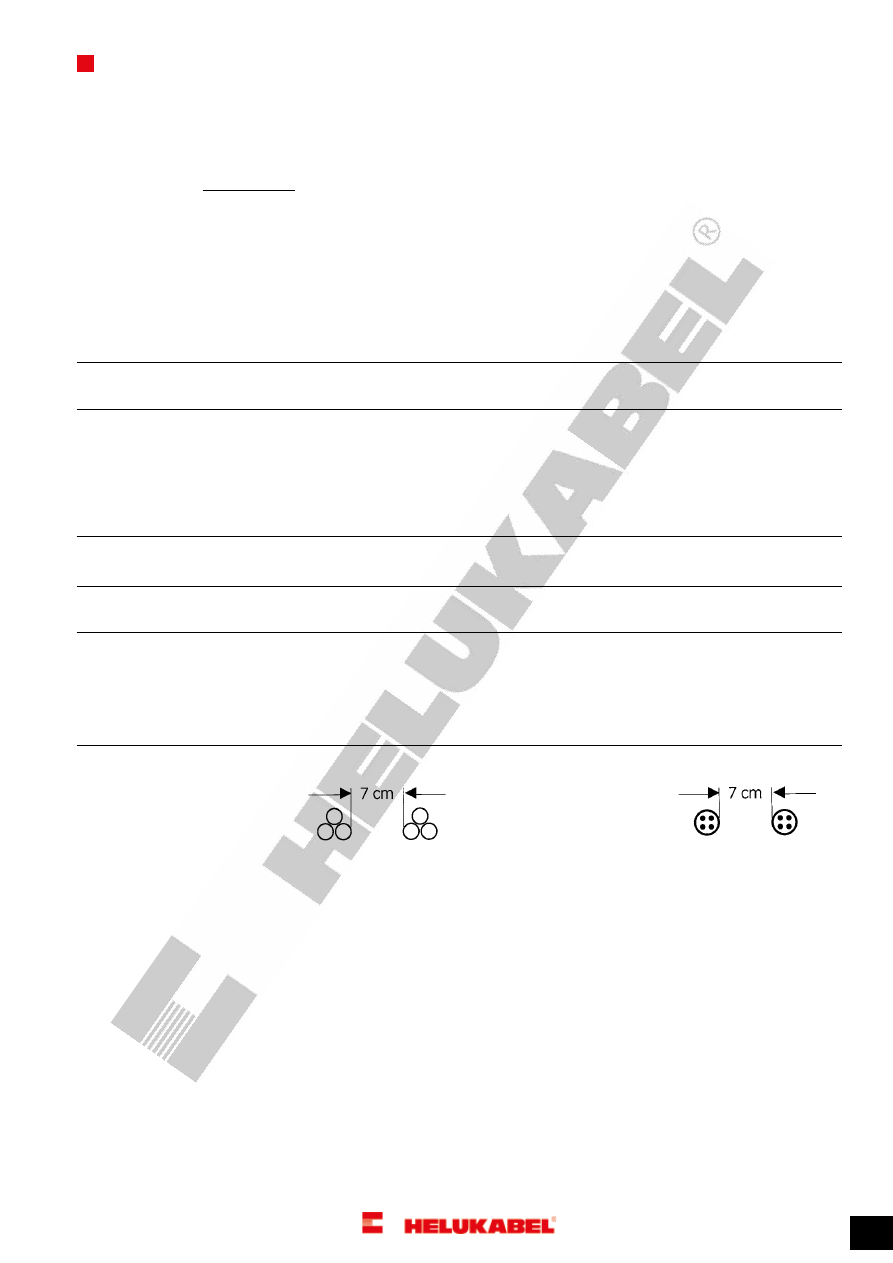

Коэффициенты пересчета для допустимой токовой нагрузки при

прокладке в грунте при степени нагрузки 0,7 и 1,0

Основные условия*

Температура грунта

20° C

Тепловое сопротивление грунта

1,0 K•м/Вт

Отступы между кабелями/системами

7 см

прокладка треугольником для одножильных кабелей

Степень нагрузки 0,7

Вид

структура

номинальное

количество кабелей/систем

изоляции

кабеля

напряжение

6

10

PVC

многожильный кабель

0,6/1   до   3,6/6 kV

0,86

0,71

0,64

0,60

0,57



                                           Трехжильный кабель



до   6/10  kV

0,87

0,71

0,63

0,59

0,54



Одножильный кабель

0,6/1  до  3,6/6 kV

0,85

0,70

0,63

0,59

0,56



Одножильный кабель



до  6/10  kV

0,83

0,66

0,57

0,53

0,49

VPE

многожильный кабель

0,6/1   до  18/30  kV

0,85

0,70

0,63

0,59

0,56



                                           Трехжильный кабель

0,6/1  до  18/30  kV

0,85

0,70

0,63

0,58

0,56

Степент нагрузки 1,0

Вид

структура

номинальное

количество кабелей/систем

изоляции

кабеля

напряжение

4

10

PVC

многожильный кабель

0,6/1  до

3,6/6 kV

0,81

0,66

0,52

0,46

0,43

0,40



Трехжильный кабель



до

6/10  kV

0,82

0,67

0,51

0,45

0,41

0,37



Одножильный кабель

0,6/1  до

3,6/6 kV

0,79

0,65

0,51

0,46

0,42

0,40



Одножильный кабельl



до

6/10  kV

0,78

0,62

0,47

0,40

0,36

0,33

VPE

многожильный кабель

0,6/1  до  18/30   kV

0,83

0,67

0,53

0,47

0,44

0,41



Одножильный кабель

0,6/1  до  18/30   kV

0,81

0,66

0,52

0,47

0,43

0,41

Прокладка:



• одножильные кабели



• многожильные кабели

кОЭффИцИенТы пересчеТа для дОпУсТИмОй

ТОкОВОй нагрУзкИ

прИ прОкладке кабелей среднегО напряженИя, 6–30 кВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1088

Гибкие многопроволочные провода, а также провода из нескольких жил

кол-во

с



без

жил

желт.-зелен. жилой заземления

(–J)



желт.-зелен. жилы заземления

(–O)

–

коричн./голуб.

желт.-зелен./коричн./голуб.

черн./голуб./коричн.

желт.-зелен./черн./голуб./коричн.

черн./голуб./коричн./черн.

желт.-зелен./черн./голуб./коричн./черн.

черн./голуб./коричн./черн./черн.

6 и более

желт.-зелен./остальные черн. с цифр. маркировкой  черн. с цифр. маркировкой

Многожильные кабели и провода для стационарной прокладки

кол-во

с



без



с концентрич.

жил

желт.-зелен. жилой заземления

(–J)

желт.-зелен.жилы заземления

(–O)

проводником

желт.-зелен./черн.

черн./голуб.

черн./голуб.

желт.-зелен./черн./голуб.

черн./голуб./коричн.

черн./голуб./коричн.

желт.-зелен./черн./голуб./коричн.

черн./голуб./коричн./черн.

черн./голуб./коричн./черн.

желт.-зелен./черн./голуб./коричн./черн.

черн./голуб./коричн./черн./черн.

6 и более

желт.-зелен./остальные черн. с цифр. маркировкой  черн. с цифр. маркировкой

черн. с цифр. маркировкой



маркИрОВка жИл В сООТВ.

с DIN VDE 0293-308

2) (нОВ.)

кол-во

с



без





жил

желт.-зелен. жилой заземления

(–J)

желт.-зелен. жилы заземления

(–O)

–

коричн./голуб.

желт.-зелен./коричн./голуб.

коричн./черн./серый

3

3)

–

голуб./коричн./черн.

желт.-зелен./коричн./черн./серый

голуб./коричн./черн./серый

4

3)



желт.-зелен./голуб./коричн./черн.

желт.-зелен./голуб./коричн./черн./серый

голуб./коричн./черн./серый/черн.

6 und mehr

желт.-зелен./остальные черн. с цифр. маркировкой  черн. с цифр. маркировкой

1

)маркировка согласно VDE 0293:1990-01. переходный срок до 01.04.2006, помимо этого маркировка для 6 и более жил сохранится

2

)маркировка согласно VDE 0293-308 (действует с 01.01.2003)

3

)Только для определенных сфер применения

Цифровая маркировка жил (в продольном направлении

)

Высота и отступы

  номин. ø жилы

e*)

d

  мм

мм

мм

мм

мм



        D ≤ 2,4

≥ 0,6

≥ 2,3

ca. 2

≤ 50

  2,4 < D ≤ 5,0

≥ 1,2

≥ 3,2

ca. 3

≤ 50

  5,0 < D

≥ 1,6

≥ 4,6

ca. 4

≤ 50

*) если указана только одна цифра, то о наименьшая ширина

равна половине указанного в данном столбце размера.

разрешение VDE см. 3 стр. обложки

e: Ширина отметки

h: Высота цифры

i : расстояние между двумя следующими друг за другом цифрами, а также между

цифрами и штрихом

d: расстояние между двумя следующими друг за другом отметкам

маркИрОВка жИл В сООТВеТсТВИИ

с DIN VDE 0293

1) (УсТ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Y

1089

кабели контрольные и для компьютерных сетей:

одножильная

 скрутка

первый цвет является основным цветом жилы. В случае многоцветных жил маркировка состоит из основного

цвета и цвета кольца. Второй и третий цвета являются цветами колец.

Ширина кольца 2 – 3 мм. допускается незначительная размытость цветов маркировки по краям и небольшое

смещение обоих полуколец.

нумерация снаружи к центру по всем повивам последовательно в одном направлении.

№  Осн. цвет/цвет кольца

  1  бел.

  2  коричн.

  3  желт.

  4  зелен.

  5  сер.

  6  розов.

  7  син.

  8  красн.

  9  черн.

10  фиолет.

11  сер.-розов.

12  красн.-син.

13  бел.-желт.

14  коричн.-желт.

15  бел.-зелен.

16  зелен.-коричн.

№  Осн. цвет/цвет кольца

17  бел.-сер.

18  сер.-коричн.

19  бел.-розов.

20  розов.-коричн.

21  бел.-син.

22  коричн.-син.

23  бел.-красн.

24  коричн.-красн.

25  бел.-черн.

26  коричн.-черн.

27  сер.-желт.

28  зелен.-сер.

29  розов.-желт.

30  зелен.-розов.

31  желт.-син.

32  зелен.-син

№  Осн. цвет/цвет кольца

33  желт.-красн.

34  зелен.-красн.

35  желт.-черн.

36  зелен.-черн.

37  сер.-син.

38  розов.-син.

39  сер.-красн.

40  розов.-красн.

41  сер.-черн.

42  розов.-черн.

43  син.-черн.

44  красн.-черн.

№  Осн. цвет/цвет кольца

45  бел.

46  коричн.

47  желт.

48  зелен.

49  сер.

50  розов.

51  син.

52  красн.

53  черн.

54  фиолет.

55  сер.-розов.

56  красн.-син.

57  бел.-желт.

58  коричн.-желт.

59  бел.-зелен.

60  зелен.-коричн.

61  бел.-сер.

№  Осн. цвет/цвет кольца

  1  бел.

  2  коричн.

  3  желт.

  4  зелен.

  5  сер.

  6  розов.

  7  син.

  8  красн.

  9  черн.

10  фиолет.

11  сер.-розов.

12  красн.-син.

13  бел.-желт.

14  коричн.-желт.

15  бел.-зелен.

16  зелен.-коричн.

№  Осн. цвет/цвет кольца

17  бел.-сер.

18  сер.-коричн.

19  бел.-розов.

20  розов.-коричн.

21  бел.-син.

22  коричн.-син.

23  бел.-красн.

24  коричн.-красн.

25  бел.-черн.

26  коричн.-черн.

27  сер.-желт.

28  зелен.-сер.

29  розов.-желт.

30  зелен.-розов.

31  желт.-син.

32  зелен.-син.

№  Осн. цвет/цвет кольца

33  желт.-красн.

34  зелен.-красн.

35  желт.-черн.

36  зелен.-черн.

37  сер.-син.

38  розов.-син.

39  сер.-красн.

40  розов.-красн.

41  сер.-черн.

42  розов.-черн.

43  син.-черн.

44  красн.-черн.

№  Осн. цвет/цвет кольца

45  бел.-коричн.-черн.

46  зелен.-желт.-черн.

47  сер.-розов.-черн.

48  красн.-син.-черн.

49  бел.-желт.-черн.

50  коричн.-желт.-черн.

51  бел.-зелен.-черн.

52  зелен.-коричн.-черн.

53  бел.-сер.-черн.

54  сер.-коричн.-черн.

55  бел.-розов.-черн.

56  розов.-коричн.-черн.

57  бел.-син.-черн.

58  коричн.-син.-черн.

59  бел.-красн.-черн.

60  коричн.-красн.-черн.

61  черн.-бел.

* отличается от DIN, без повтора цветов с 45-й жилы

маркировка жил в соответствии с DIN 47100

с повтором цветов с 45-й жилы

маркировка жил на основе* DIN 47100

без повтора цветов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1090

кабели контрольные и для компьютерных сетей:

парная

 скрутка

первый цвет является основным цветом жилы. В случае многоцветных жил, объединенных в пару, маркировка

состоит из основного цвета и цвета кольца. Второй цвет является цветом кольца.
Ширина кольца 2 – 3 мм. допускается незначительная размытость цветов маркировки по краям и небольшое

смещение обоих полуколец.
нумерация снаружи к центру по всем повивам последовательно в одном направлении..



Парная скрутка



Цвет

      Номер пары   Жила



1     23

45



  a

бел.





  b

коричн.



2     24

46



  a

желт.





  b

зелен.



3     25

47



  a

сер.





  b

розов.



4     26

48



  a

син.





  b

красн.



5     27

49



  a

черн.





  b

фиолет.



6     28

50



  a

сер.-розов.





  b

красн.-син.



7     29

51



  a

бел.-желт.





  b

коричн.-желт.



8     30

52



  a

бел.-зелен.





  b

зелен.-коричн.



9     31

53



  a

бел.-сер.





  b

сер.-коричн.



10     32

54



  a

бел.-розов.





  b

розов.-коричн.



11     33

55



  a

бел.-син.





  b

коричн.-син.



Парная скрутка



Цвет

      Номер пары   Жила



112

34

56



  a

бел.-красн.





  b

коричн.-красн.



13   35  57



  a

бел.-черн.





  b

коричн.-черн.



14   36  58



  a

сер.-желт.





  b

зелен.-сер.



15   37  59



  a

розов.-желт.





  b

зелен.-розов.



16   38  60



  a

желт.-син.





  b

зелен.-син.



17   39  61



  a

желт.-красн.





  b

зелен.-красн.



18   40  62



  a

желт.-черн.





  b

зелен.-черн.



19   41  63



  a

сер.-син.





  b

розов.-син.



20   42  64



  a

сер.-красн.





  b

розов.-красн.



21   43  65



  a

сер.-черн.





  b

розов.-черн.



22   44  66



  a

син.-черн.





  b

красн.-черн.

Цветовой код согласно DIN 47002

для монтажных YV-проводов

(в двойных цветах основной цвет выделен подчеркиванием)
ws

бел.

br

коричн.

gn

зелен.

ge

желт.

gr

сер.

rs

розов.

bl

син.

rt

красн.

sw

черн.

vi

фиолет.

wsbr  бел./коричн.

wsgn  бел./зелен.

wsge  бел./желт.

wsbl  бел./син.

wsrt

бел./красн.

wssw  бел./черн.

brgn  коричн./зелен

brge  коричн./желт.

brbl

коричн./син.

brsw  коричн./черн.

gnge  зелен./желт.

gnrt

зелен./красн.

gnsw  зелен./черн.

gebl

желт./син.

gert

желт./красн.

gesw  желт./черн.

grrt

сер./красн.

grsw  сер./черн.

rssw

розов./черн.

rsvi

розов./фиолет.

blrt

син./красн.

rtsw

красн./черн.

virt

фиолет./красн.

Цветовой код для телефонных YR-кабелей

в оболочке

  2 x 0,8:  sw, bl

  3 x 0,8:  sw, bl, bn

  4 x 0,8:  sw, bl, bn, ge

  5 x 0,8:  sw, bl, bn, ge, gn

  6 x 0,8:  sw, bl, bn, ge, gn, vio

  8 x 0,8:  sw, bl, bn, ge, gn, vio, ws, org

 10 x 0,8:  sw, bl, bn, ge, gn, vio, ws, org, tr, gr

 12 x 0,8:  sw, bl, bn, ge, gn, vio, ws, org, tr, gr, rt, hbl

 14 x 0,8:  sw, bl, bn, ge, gn, vio, ws, org, tr, gr, rt, hbl, cog, hgn

 16 x 0,8:  sw, bl, bn, ge, gn, vio, ws, org, tr, gr, rt, hbl,

                  cog, hgn, hrt, hge

маркировка пар в соответствии с DIN 47100

с повтором цветов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Y

1091

кабели для электроники, кабели управления, версия UL: скрутка

отдельных

жил

первый цвет является основным цветом жилы. В случае многоцветных жил маркировка состоит из основного

цвета и цвета кольца. Второй цвет является цветом кольца.
Ширина кольца 2 – 3 мм. допускается незначительная размытость цветов маркировки по краям и небольшое

смещение обоих полуколец.
нумерация от центра наружу по всем повивам последовательно в одном направлении..

№  Осн. цвет/цвет кольца

  1  черн.

  2  коричн.

  3  красн.

  4  оранж.

  5  зелен.

  6  желт.

  7  син.

  8  фиолет.

  9  сер.

10  бел.

11  бел.-черн.

12  бел.-коричн.

13  бел.-красн.

14  бел.-оранж.

15  бел.-зелен.

№  Осн. цвет/цвет кольца

16  бел.-желт.

17  бел.-син.

18  бел.-фиолет.

19  бел.-сер.

20  коричн.-черн.

21  коричн.-красн.

22  коричн.-оранж.

23  коричн.-зелен.

24  коричн.-желт.

25  коричн.-син.

26  коричн.-фиолет.

27  коричн.-сер.

28  коричн.-бел.

29  желт.-черн.

30  желт.-коричн.

№  Осн. цвет/цвет кольца

31  желт.-красн.

32  желт.-оранж.

33  желт.-син.

34  желт.-фиолет.

35  желт.-сер.

36  желт.-бел.

37  зелен.-черн.

38  зелен.-коричн.

39  зелен.-красн.

40  зелен.-оранж.

41  зелен.-син.

42  зелен.-фиолет.

43  зелен.-сер.

44  зелен.-бел.

45  сер.-черн.

№  Осн. цвет/цвет кольца

46  сер.-коричн.

47  сер.-красн.

48  сер.-оранж.

49  сер.-зелен.

50  сер.-желт.

51  сер.-син.

52  сер.-фиолет.

53  сер.-бел.

54  оранж.-черн.

55  оранж.-коричн.

56  оранж.-красн.

57  оранж.-зелен.

58  оранж.-желт.

59  оранж.-син.

60  оранж.-фиолет.

кабели для электроники, кабели управления, версия UL:

парная

 скрутка

первый цвет является основным цветом жилы. В случае многоцветных жил, объединенных в пару, маркировка

состоит из основного цвета и цвета кольца. Второй цвет является цветом кольца.
Ширина кольца 2 – 3 мм. допускается незначительная размытость цветов маркировки по краям и небольшое

смещение обоих полуколец.
нумерация от центра наружу по всем повивам последовательно в одном направлении.

маркировка жил в соотв. с международным

цветовым кодом

маркировка пар в соответствии с международной

цветовой кодировкой

Парная скрутка

Парная скрутка

Парная скрутка

№ пары

Жила

Цвет

№ пары

Жила

Цвет

№ пары

Жила

Цвет

1

a

черн.

9

a

черн.

17

a

коричн.

b

коричн.

b

бел.

b

бел.

2

a

черн.

10

a

коричн.

18

a

красн.

b

красн.

b

красн.

b

оранж.

3

a

черн.

11

a

коричн.

19

a

красн.

b

оранж.

b

оранж.

b

зелен.

4

a

черн.

12

a

коричн.

20

a

красн.

b

зелен.

b

зелен.

b

желт.

5

a

черн.

13

a

коричн.

21

a

красн.

b

желт.

b

желт.

b

син.

6

a

черн.

14

a

коричн.

22

a

красн.

b

син.

b

син.

b

фиолет.

7

a

черн.

15

a

коричн.

23

a

красн.

b

фиолет.

b

фиолет.

b

сер.

8

a

черн.

16

a

коричн.

24

a

красн.

b

сер.

b

сер.

b

бел.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основн. цвет / цвет кольца №

Основн. цвет / цвет кольца

Основн. цвет / цвет кольца

черн.

18

бел./фиолет.

35

бел./красн./оранж.

коричн.

19

бел./сер.

36

бел./красн./зелен.

красн.

20

бел./черн./коричн.

37

бел./красн./желт.

оранж.

21

бел./черн./красн.

38

бел./красн./син.

зелен.

22

бел./черн./оранж.

39

бел./красн./фиолет.

желт.

23

бел./черн./зелен.

40

бел./красн./сер.

син.

24

бел./черн./желт.

41

бел./оранж./зелен.

фиолет.

25

бел./черн./син.

42

бел./оранж./желт.

сер.

26

бел./черн./фиолет.

43

бел./оранж./син.

10

бел.

27

бел./черн./сер.

44

бел./оранж./фиолет.

11

бел./черн.

28

бел./коричн./красн.

45

бел./оранж./сер.

12

бел./коричн.

29

бел./коричн./оранж.

46

бел./зелен./желт.

13

бел./красн.

30

бел./коричн./зелен.

47

бел./зелен./син.

14

бел./оранж.

31

бел./коричн./желт.

48

бел./зелен./фиолет.

15

бел./зелен.

32

бел./коричн./син.

49

бел./зелен./сер.

16

бел./желт.

33

бел./коричн./фиолет.

50

бел./желт./син.

17

бел./син.

34

бел./коричн./сер.

Основн. цвет / цвет кольца №

Основн. цвет / цвет кольца №

Основн. цвет / цвет кольца

черн.

18

бел./желт.

35

бел./красн./красн.

красн.

19

бел./зелен.

36

бел./красн./желт.

бел.

20

бел./син.

37

бел./красн./син.

желт.

21

бел./коричн.

38

бел./красн./коричн.

оранж.

22

бел./оранж.

39

бел./красн./фиолет.

син.

23

бел./сер.

40

бел./желт./черн.

коричн.

24

бел./фиолет.

41

бел./желт./красн.

зелен.

25

бел./черн./красн.

42

бел./желт./желт.

фиолет.

26

бел./черн./желт.

43

бел./желт./син.

10

сер.

27

бел./черн./зелен.

44

бел./желт./коричн.

11

розов.

28

бел./черн./син.

45

бел./желт./фиолет.

12

светло-коричн.

29

бел./черн./коричн.

46

бел./син./черн.

13

красн./желт.

30

бел./черн./оранж.

47

бел./син./красн.

14

красн./зелен.

31

бел./черн./сер.

48

бел./син./желт.

15

красн./черн.

32

бел./черн./фиолет.

49

бел./син./син.

16

бел./черн.

33

бел./черн./черн.

50

бел./син./коричн.

17

бел./красн.

34

бел./красн./черн.

1092

TRAYCONTROL 300 / TRAYCONTROL 300-C (AWG 28-22)

TRAYCONTROL 300 / TRAYCONTROL 300-C (AWG 20-16)

маркировка жил в соответствии с международным

цветовым кодом

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Y

1093

Парная скрутка

Парная скрутка

Парная скрутка

№ пары

Жила

Цвет

№ пары

Жила

Цвет

№ пары

Жила

Цвет

1

a

черный

10

a

красный

19

a

белый

b

красный

b

синий

b

синий

2

a

черный

11

a

красный

20

a

белый

b

белый

b

желтый

b

коричневый

3

a

черный

12

a

красный

21

a

белый

b

зеленый

b

коричневый

b

орнажевый

4

a

черный

13

a

красный

22

a

белый

b

синий

b

орнажевый

b

желтый

5

a

черный

14

a

зеленый

23

a

синий

b

коричневый

b

синий

b

коричневый

6

a

черный

15

a

зеленый

24

a

синий

b

желтый

b

белый

b

орнажевый

7

a

черный

16

a

зеленый

25

a

синий

b

орнажевый

b

коричневый

b

желтый

8

a

красный

17

a

зеленый

b

зеленый

b

орнажевый

9

красный

18

a

зеленый

b

белый

b

желтый

TRAYCONTROL 300 TP / TRAYCONTROL 300 TP-C (AWG 20-18)

TRAYCONTROL 300 TP / TRAYCONTROL 300 TP-C (AWG 26-22)

Парная скрутка

Парная скрутка

Парная скрутка

№ пары

Жила

Цвет

№ пары

Жила

Цвет

№ пары

Жила

Цвет

1

a

белый

10

a

черный

19

a

коричневый

b

черный

b

коричневый

b

орнажевый

2

a

белый

11

a

черный

20

a

коричневый

b

коричневый

b

красный

b

желтый

3

a

белый

12

a

черный

21

a

коричневый

b

красный

b

орнажевый

b

зеленый

4

a

белый

13

a

черный

22

a

коричневый

b

орнажевый

b

желтый

b

синий

5

a

белый

14

a

черный

23

a

коричневый

b

желтый

b

зеленый

b

violett

6

a

белый

15

a

черный

24

a

коричневый

b

зеленый

b

синий

b

grau

7

a

белый

16

a

черный

25

a

красный

b

синий

b

violett

b

орнажевый

8

a

белый

17

a

черный

b

violett

b

grau

9

a

белый

18

a

коричневый

b

grau

b

красный

маркировка пар в соответствии с международным

цветовым кодом

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     128      129      130      131     ..
