ADI

гильзы

изолированный



У.б.
шт.

Длина
штифта
мм

Общая длина
мм

Цветовой код

Цвет

Размер
мм²

Артикул №

-

500

12,0

18,4

DIN

серый

0,75 / длинный

91871

-

500

6,0

12,4

DIN

красный

1,0 / короткий

91872

-

500

6,0

12,4

Z+F

желтый

1,0 / короткий

91873

-

500

8,0

14,6

DIN

красный

1,0 / стандартный

91352

-

500

8,0

14,6

Z+F

желтый

1,0 / стандартный

91385

-

500

10,0

16,4

DIN

красный

1,0 / средней длины

91874

-

500

10,0

16,4

Z+F

желтый

1,0 / средней длины

91875

-

500

12,0

18,4

DIN

красный

1,0 / длинный

91876

-

500

12,0

18,4

Z+F

желтый

1,0 / длинный

91877

-

500

8,0

14,6

DIN

черный

1,5 / стандартный

91353

-

500

8,0

14,6

Z+F

красный

1,5 / стандартный

91386

-

500

10,0

16,4

DIN

черный

1,5 / средней длины

91878

-

500

10,0

16,4

Z+F

красный

1,5 / средней длины

91879

-

500

18,0

24,4

DIN

черный

1,5 / длинный

91880

-

500

18,0

24,4

Z+F

красный

1,5 / длинный

91881

-

500

8,0

15,2

Telemecanique

серый

2,5 / стандартный

91354

-

500

8,0

15,2

DIN

синий

2,5 / стандартный

91387

-

500

12,0

19,0

Telemecanique

серый

2,5 / средней длины

91882

-

500

12,0

19,0

DIN

синий

2,5 / средней длины

91883

-

500

18,0

25,0

Telemecanique

серый

2,5 / длинный

91884

-

500

18,0

25,0

DIN

синий

2,5 / длинный

91885

-

500

10,0

16,5

Telemecanique

оранжевый

4,0 / стандартный

91355

-

500

10,0

16,5

DIN

серый

4,0 / стандартный

91388

-

500

12,0

19,5

Telemecanique

оранжевый

4,0 / средней длины

91886

-

500

12,0

19,5

DIN

серый

4,0 / средней длины

91887

-

500

18,0

25,5

Telemecanique

оранжевый

4,0 / длинный

91888

-

500

18,0

25,5

DIN

серый

4,0 / длинный

91889

-

100

12,0

20,0

Telemecanique

зеленый

6,0 / стандартный

91356

-

100

12,0

20,0

Z+F

черный

6,0 / стандартный

91389

-

100

12,0

20,0

DIN

желтый

6,0 / стандартный

93031

-

100

18,0

26,0

Telemecanique

зеленый

6,0 / длинный

91890

-

100

18,0

26,0

Z+F

черный

6,0 / длинный

91891

-

100

18,0

26,0

DIN

желтый

6,0 / длинный

91892

-

100

12,0

21,5

Telemecanique

коричневый

10,0 / стандартный

91357

-

100

12,0

21,5

Z+F

цвет слоновой кости

10,0 / стандартный

91390

-

100

12,0

21,5

DIN

красный

10,0 / стандартный

93032

-

100

18,0

27,5

Telemecanique

коричневый

10,0 / длинный

91893

-

100

18,0

27,5

Z+F

цвет слоновой кости

10,0 / длинный

91894

-

100

18,0

27,5

DIN

красный

10,0 / длинный

94024

-

100

12,0

22,2

Telemecanique

цвет слоновой кости

16,0 / стандартный

91895

-

100

12,0

22,2

Z+F

зеленый

16,0 / стандартный

91896

-

100

12,0

22,2

DIN

синий

16,0 / стандартный

91897

-

100

18,0

28,2

Telemecanique

цвет слоновой кости

16,0 / длинный

91898

-

100

18,0

28,2

Z+F

зеленый

16,0 / длинный

91899

-

100

18,0

28,2

DIN

синий

16,0 / длинный

91900

-

50

16,0

29,0

Telemecanique

черный

25,0 / стандартный

91359

-

50

16,0

29,0

Z+F

коричневый

25,0 / стандартный

91392

-

50

16,0

29,0

DIN

желтый

25,0 / стандартный

93034

-

50

22,0

35,0

Telemecanique

черный

25,0 / длинный

91901

-

50

22,0

35,0

Z+F

коричневый

25,0 / длинный

91902

-

50

22,0

35,0

DIN

желтый

25,0 / длинный

91903

-

50

16,0

30,0

DIN

красный

35,0 / стандартный

91393

-

50

16,0

30,0

Z+F

бежевый

35,0 / стандартный

91394

-

50

25,0

39,0

DIN

красный

35,0 / длинный

91904

-

50

25,0

39,0

Z+F

бежевый

35,0 / длинный

91905

-

50

20,0

36,4

DIN

синий

50,0 / стандартный

91395

-

50

20,0

36,4

Z+F

оливковый

50,0 / стандартный

91396

-

50

25,0

41,0

DIN

синий

50,0 / длинный

91906

-

50

25,0

41,0

Z+F

оливковый

50,0 / длинный

91907

-

25

21,0

37,0

DIN

желтый

70,0 / стандартный

91908

-

25

27,0

43,0

DIN

желтый

70,0 / длинный

91397

-

25

25,0

44,0

DIN

красный

95,0 / стандартный

91909

-

25

27,0

48,0

DIN

синий

120,0 / стандартный

91910

-

25

32,0

58,0

DIN

желтый

150,0 / стандартный

91911



Допускаются технические изменения.

Гильзы и кабельные наконечники / Гильзы

997

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

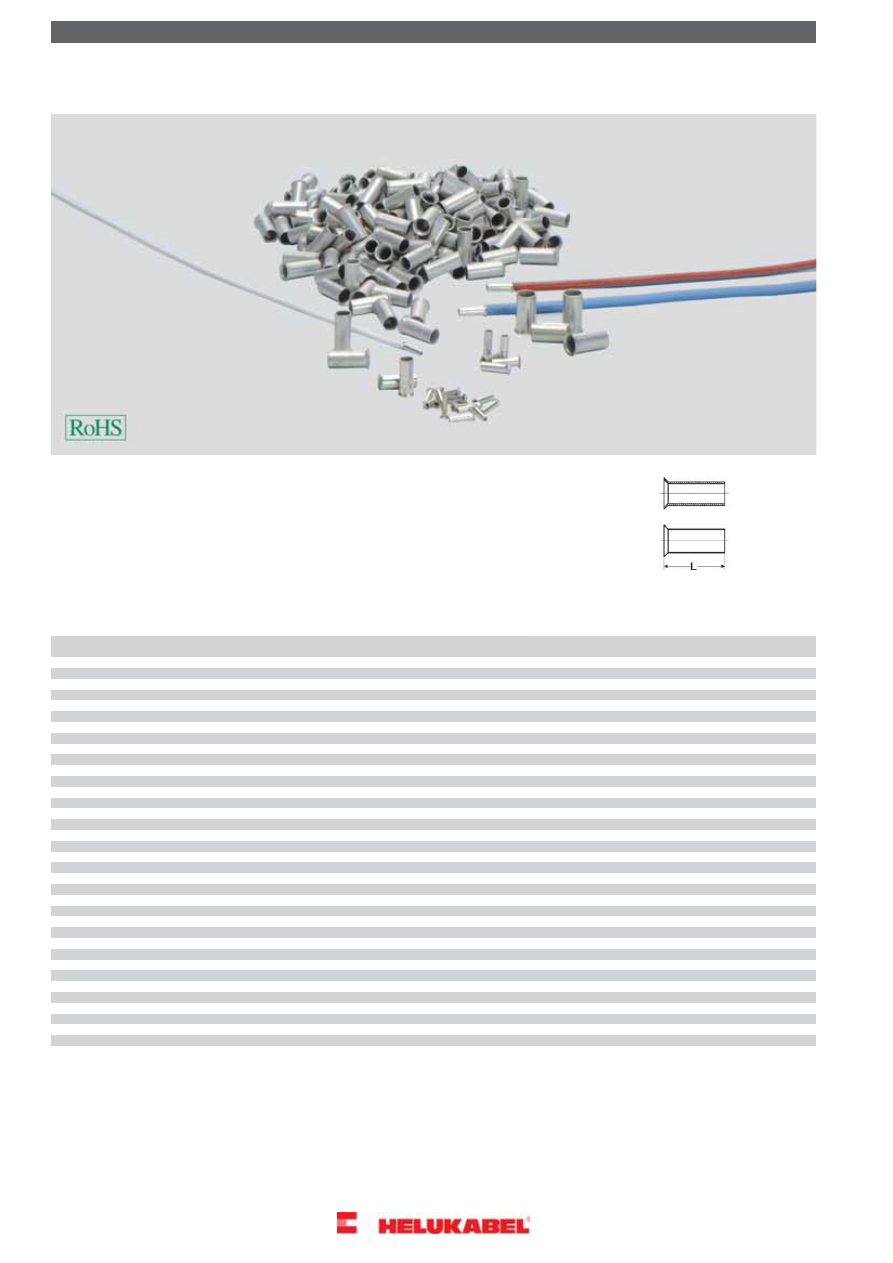

ADU

гильзы

неизолированный







Материал

ADU

Незолированные гильзы для оконцевания
жил препятствуют раскручиванию

Гильза: медь


Примечания

Соотнесение с сечениями в соотв. с  DIN
46228: до 50 мм² согласно номинальному
размеру и DIN-цветовому коду.

зачищенных проводников. Воронкообразный
пластмассовый бортик позволяет легко
надвинуть гильзу на проводник.





Размеры

Общая длина

L





У.б.
шт.

Длина
мм

Размер
мм²

Артикул №

-

1000

6,0

0,5

91368

-

1000

10,0

0,5

91370

-

1000

6,0

0,75

91371

-

1000

8,0

0,75

91372

-

1000

6,0

1,0

91373

-

1000

10,0

1,0

91374

-

1000

7,0

1,5

91375

-

1000

10,0

1,5

91376

-

1000

7,0

2,5

93096

-

1000

10,0

2,5

93097

-

1000

9,0

4,0

93099

-

1000

12,0

4,0

94000

-

250

10,0

6,0

94001

-

250

12,0

6,0

94002

-

250

15,0

6,0

94003

-

250

12,0

10,0

94004

-

250

15,0

10,0

94005

-

250

18,0

10,0

94006

-

250

12,0

16,0

94007

-

250

15,0

16,0

94008

-

250

18,0

16,0

94009

-

100

12,0

25,0

94010

-

100

15,0

25,0

94011

-

100

18,0

25,0

94012

-

100

25,0

25,0

94013

-

100

32,0

25,0

94014

-

100

18,0

35,0

94015

-

100

25,0

35,0

94016

-

100

32,0

35,0

94018

-

100

18,0

50,0

94019

-

100

22,0

50,0

94020

-

100

25,0

70,0

94021

-

100

32,0

70,0

94022

-

50

25,0

95,0

91030

-

50

32,0

95,0

91031

-

50

32,0

120,0

96841



Допускаются технические изменения.

998

Гильзы и кабельные наконечники / Гильзы

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AV

муфта для телефонного и сигнального кабеля





Комплект поставки

Свойства

AV муфта

Соединители AV для кабелей связи и
сигнальных кабелей с пластмассовой

Цвет: прозрачный



отличные изоляционные свойства

высокая механическая прочность и
устойчивость

изоляцией. Экономят пространство и
отличаются легкостью монтажа.

ударопрочный корпус

Соответствуют DIN 47627 (не требующие
пайки муфты для кабелей связи).

коррозионная стойкость благодаря
заполнению смазкой

Опрессовка с помощью инструмента AVZ
позволяет равномерно распределить

надежный U-контакт

широкий диапазон диаметров кабеля:
0,4-0,9 мм

вертикальные нагрузки и достигнуть
надежного контакта.

зачистка, соединение, изолирование -  за
одну операцию



Примечания

Для опрессовки соединения рекомендуется
использовать инструмент AVZ.



AV муфта

У.б.
шт.

Ø проводника
от - до мм

Кол-во жил

Тип

Артикул №

-

100

0,4 - 0,9

2

AV2

93147

-

100

0,4 - 0,9

3

AV3

93148

-

100

0,4 - 0,9

3

AVT3

93149



AVZ клещи для муфт

У.б.
шт.

Ø проводника
от - до мм

Кол-во жил

Тип

Артикул №

-

1

-

-

AVZ

93150



Допускаются технические изменения.

Гильзы и кабельные наконечники / Муфты

999

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

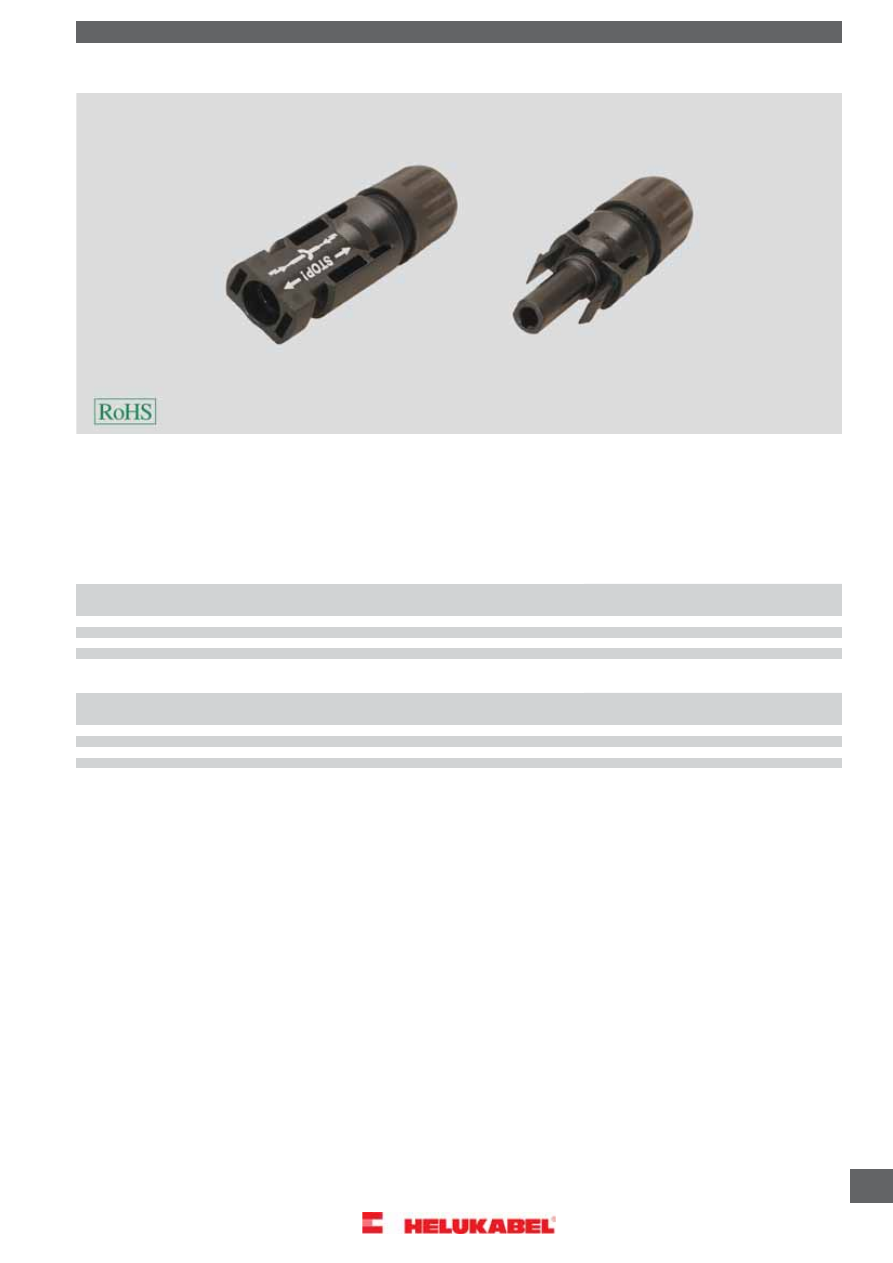

Разъемы типа штекер и гнездо MC4
