HELUKABEL. Каталог продукции (2015 год) - часть 100





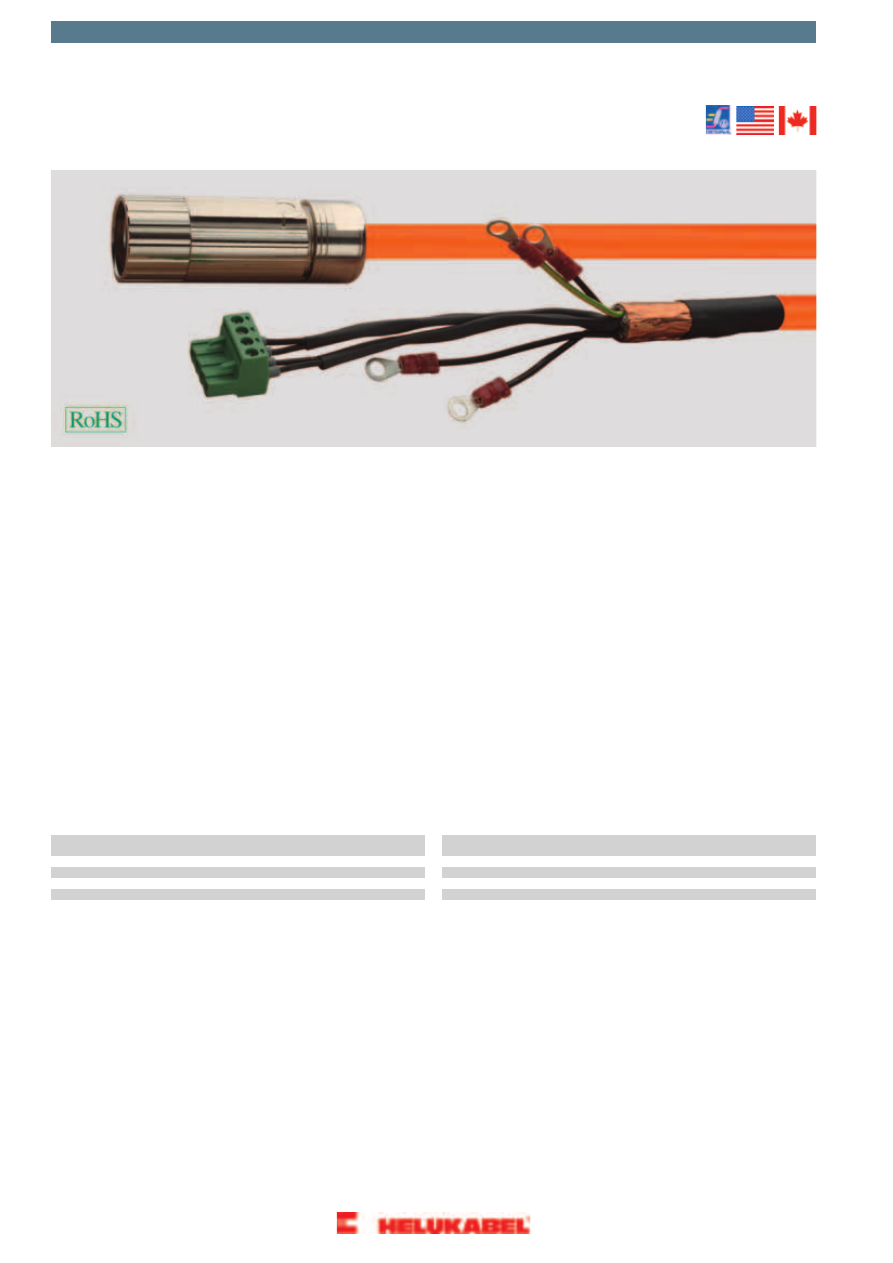

Кабели для сервомоторов в

собранном виде

для подвижного применения

кабели для применения в системах привода SIEMENS





Применение

Структура

Силовые жилы

Технические характеристики

Данный высококачественный готовый кабель
для соединения двигателей создан

• Температурный диапазон

подвижно от -20 °C до +60 °C
стационарно от -50 °C до +80 °C

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6

специально для подвижного использования.
Специальная внешняя PUR-оболочка

Высококачественная PP-изоляция жил

• Радиус изгиба

подвижно 10xØ кабеля
стационарно 7xØ кабеля

позволяет применять кабель во многих
отраслях, например, в машино- и
приборостроении.

Обозначение жил U/L1/C/L+
V/L2
W/L3/D/L-

• Макс. ускорение

5 м/с

2



Особенность

Жила заземления желто-зеленая

Сигнальные жилы

• Циклы изгибов

10 млн. при ≥ 12x Ø кабеля

Медные проводники

Кабели в собранном виде можно выполнить
любой длины и с индивидуальными
изменениями по требованию заказчика.

• Рабочее напряжение

VDE U

0

/U 600/1000 В

UL 1000 В

Изоляция жил высококачественный
PP-материал

Обозначение жил: черный, белый



• Испытательное напряжение,

силовые жилы

4 кВ

Жилы скручены попарно

Примечания

Следует соблюдать руководство по монтажу
для прокладки кабелей в буксируемых цепях

Экранирование: луженая медная оплетка

• Испытательное напряжение, жилы

управления

2 кВ

Общий экран в виде луженой медной
оплетки, покрытие прибл. 80%

(подвижных кабель-каналах)  и указания

Внешняя оболочка – PUR-материал

• Сопротивление изоляции

≥ 500 МОм x км

производителей двигателей и контроллеров
по максимально допустимой длине кабеля.


Цвет оболочки оранжевый (RAL 2003)



Допуски

Desina

®

(ISO 23570)

VDE
UL/CSA









Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

660053

5CA01 DESINA PUR

6FX8002-5CA01

660076

5DA21 DESINA PUR

6FX8002-5DA21

660080

5DA31 DESINA PUR

6FX8002-5DA31

660056

5CA11 DESINA PUR

6FX8002-5CA11

660059

5CA21 DESINA PUR

6FX8002-5CA21

660084

5DA41 DESINA PUR

6FX8002-5DA41

660088

5DA51 DESINA PUR

6FX8002-5DA51

660063

5CA31 DESINA PUR

6FX8002-5CA31

660066

5CA41 DESINA PUR

6FX8002-5CA41

660089

5DA61 DESINA PUR

6FX8002-5DA61

89800

5DA13 DESINA PUR

6FX8002-5DA13

660067

5CA51 DESINA PUR

6FX8002-5CA51

660068

5CA61 DESINA PUR

6FX8002-5CA61

89802

5DA23 DESINA PUR

6FX8002-5DA23

660082

5DA33 DESINA PUR

6FX8002-5DA33

660058

5CA13 DESINA PUR

6FX8002-5CA13

660061

5CA23 DESINA PUR

6FX8002-5CA23

660085

5DA43 DESINA PUR

6FX8002-5DA43

660668

5DA53 DESINA PUR

6FX8002-5DA53

660070

5DA01 DESINA PUR

6FX8002-5DA01

660073

5DA11 DESINA PUR

6FX8002-5DA11



Допускаются технические изменения.

845

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

U

-------------------------------------------------------------------------------------------------------------------------------------------------------------

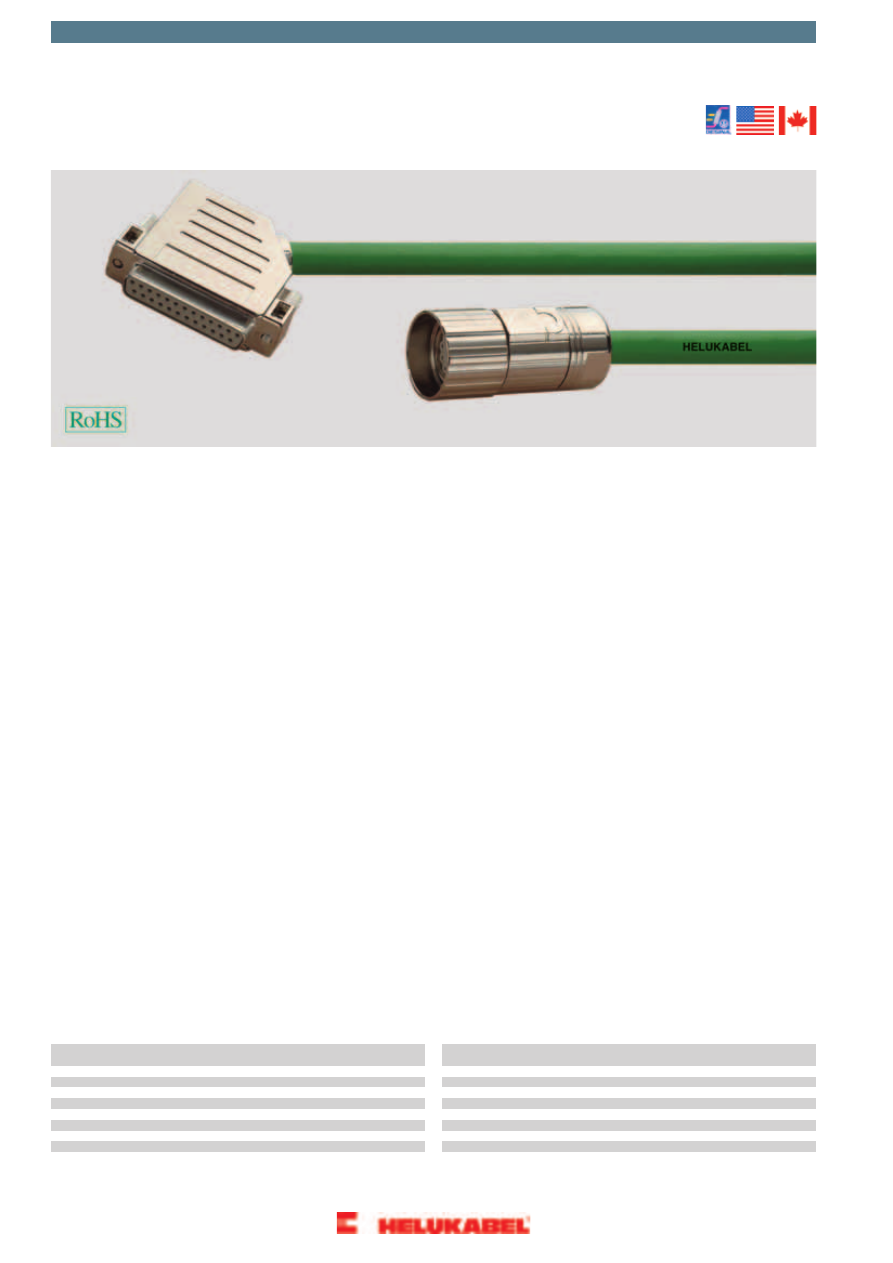

Кабели для датчиков в

собранном виде

для стационарной прокладки

кабели для применения в системах привода SIEMENS





Применение

Структура

Технические характеристики

Данный высококачественный готовый кабель
применяется для подключения датчиков со

Луженые медные проводники

Температурный диапазон

От -20 °C до +80 °C

Полиолефиновая полимерная изоляция
жил

стационарной прокладкой. Специальная
внешняя PVC-оболочка позволяет применять

• Радиус изгиба

18xØ кабеля

Общий экран в виде луженой медной
оплетки, покрытие прибл. 80%

кабель во многих отраслях, например, в
машино- и приборостроении.

• Макс. ускорение

2 м/с

2

Внешняя оболочка – PVC-материал



Цвет оболочки зеленый

• Циклы изгибов

100 000

Особенность

Структура (3x(2x0,14)+4x0,14+2x0,5)

3 пары в оплетке из луженой медной
проволоки, покрытие прибл. 90%

• Макс. рабочее напряжение

30 В AC

Доступная по цене альтернатива,
предназначенная для буксируемых цепей,

• Цветовой код

Пара 1: желтый + зеленый
Пара 2: черный + коричневый
Пара 3: красный + оранжевый
Четверка 1:
серый+син+бел/желт+черн/бел
Пара 4: коричн/красн+ коричн/син

• Испытательное напряжение

500 В

соответствует всем требованиям
производителей сервоприводов.
Готовые (предварительно собранные) кабели
можно выполнить любой длины и с
индивидуальными изменениями по
требованию заказчика.


• Сопротивление изоляции

≥ 100 МОм x км



Допуски

Desina

®

(ISO 23570)

UL/CSA

Структура

(3x(2x0,14)+4x0,14+4x0,22+2x0,5)

Примечания

Следует соблюдать указания изготовителей
двигателей и контроллеров по максимально
допустимым длинам кабеля.

3 пары в оплетке из луженой медной
проволоки, покрытие прибл. 90%

• Цветовой код

Пара 1: желтый + зеленый
Пара 2: черный + коричневый
Пара 3: красный + оранжевый
Четверка 1:
серый+син+бел/желт+черн/бел
Четверка 2: коричн/желт+коричн/серый+
зелен/черн+красн/зелен
Пара 4: коричн/красн+коричн/син

Структура (3x2x0,34+4x0,5)

• Цветовой код

Пара 1: коричневый + фиолетовый
Пара 2: коричневый + черный
Пара 3: красный + оранжевый
Пара 4: желтый + зеленый
Четверка:
желт/бел+красн/бел+син/бел+черн/бел









Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

660207

2AD00 DESINA PVC

6FX5002-2AD00

660670

2CC11 DESINA PVC

6FX5002-2CC11

660671

2CD01 DESINA PVC

6FX5002-2CD01

660209

2AH00 DESINA PVC

6FX5002-2AH00

660210

2CA11 DESINA PVC

6FX5002-2CA11

660219

2CF02 DESINA PVC

6FX5002-2CF02

660672

2CG00 DESINA PVC

6FX5002-2CG00

660211

2CA15 DESINA PVC

6FX5002-2CA15

660212

2CA31 DESINA PVC

6FX5002-2CA31

660220

2CH00 DESINA PVC

6FX5002-2CH00

660222

2EQ10 DESINA PVC

6FX5002-2EQ10

660214

2CA51 DESINA PVC

6FX5002-2CA51

660215

2CA61 DESINA PVC

6FX5002-2CA61

660673

2CE02 DESINA PVC

6FX5002-2CE02

660674

2CM00 DESINA PVC

6FX5002-2CM00

660669

2CA72 DESINA PVC

6FX5002-2CA72

660217

2CB51 DESINA PVC

6FX5002-2CB51

660675

2CE07 DESINA PVC

6FX5002-2CE07



Допускаются технические изменения.

846

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кабели для датчиков в

собранном виде

для подвижного применения

кабели для применения в системах привода SIEMENS





Применение

Структура

Технические характеристики

Данный высококачественный готовый кабель
для подключения датчиков предназначен для

Луженые медные проводники

Температурный диапазон

подвижно от -20 °C до +60 °C
стационарно от -50 °C до +80 °C

Высококачественная PP-изоляция жил

подвижного использования. Специальная
внешняя PUR-оболочка позволяет применять

Общий экран в виде луженой медной
оплетки, покрытие прибл. 80%

• Радиус изгиба

подвижно 11xØ кабеля
стационарно 7xØ кабеля

кабель во многих отраслях, например, в
машино- и приборостроении.


Внешняя оболочка – PUR-материал

Цвет оболочки оранжевый

• Макс. ускорение

5 м/с

2

Структура/цветовой код

Особенность

• (2x2x0,18)

черн., коричн., красн., оранж.

• Циклы изгибов

10 млн. при ≥ 12xØ кабеля

• (4x2x0,18)

черн.+коричн., красн.+оранж.,

жел.+зел., син.+фиол.

Кабели в собранном виде кабели можно
выполнить любой длины и с

• Рабочее напряжение

30 В

• (8x2x0,18)

черн.+коричн., красн.+оранж.,

жел.+зел., син.+фиол., сер.+бел.,

индивидуальными изменениями по
требованию заказчика.

• Испытательное напряжение

500 В

• Сопротивление изоляции

≥ 10 МОм x км

бел./черн.+бел./коричн.,
бел./красн.+бел./оранж.,
бел./жел.+бел./зел.



Примечания

Следует соблюдать руководство по монтажу
для прокладки кабелей в буксируемых цепях



Допуски

Desina

®

(ISO 23570)

UL/CSA

• (12x0,22)

черн., коричн., красн., оранж.,

жел., зел., син., фиол., сер., бел.,
бел./черн., бел./коричн.

(подвижных кабель-каналах) и указания
производителей двигателей и контроллеров
по максимально допустимой длине кабеля.

• (4x2x0,34+4x0,5)

красн.+оранж.,

жел.+зел., син.+фиол., черн.+коричн.,
бел./красн., бел./жел., бел./син.,
бел./черн.

• (3x(2x0,14)+2x(0,5))

красн.+оранж.,

жел.+зел., черн.+коричн., черн., красн.

• (3x(2x0,14)+2x0,5+4x0,14)

красн.+оранж., жел.+зел., черн.+коричн.,
коричн./красн., коричн./син., сер., син.,
бел./жел., бел./черн.

• (3x(2x0,14)+2x0,5+4x0,14+4x0,22)

красн.+оранж., жел.+зел., черн.+коричн.,
коричн./красн., коричн./син., сер., син.,
бел./жел., бел./черн., коричн./жел.,
коричн./сер./зел./черн., зел./красн.









Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

660014

2AD00 DESINA PUR

6FX8002-2AD00

660032

2CC11 DESINA PUR

6FX8002-2CC11

660033

2CD01 DESINA PUR

6FX8002-2CD01

87328

2AH00 DESINA PUR

6FX8002-2AH00

660018

2CA11 DESINA PUR

6FX8002-2CA11

89293

2CF02 DESINA PUR

6FX8002-2CF02

660034

2CG00 DESINA PUR

6FX8002-2CG00

660019

2CA15 DESINA PUR

6FX8002-2CA15

660021

2CA31 DESINA PUR

6FX8002-2CA31

660035

2CH00 DESINA PUR

6FX8002-2CH00

660038

2EQ10 DESINA PUR

6FX8002-2EQ10

660023

2CA51 DESINA PUR

6FX8002-2CA51

660024

2CA61 DESINA PUR

6FX8002-2CA61

660020

2CA21 DESINA PUR

6FX8002-2CA21

660677

2CE02 DESINA PUR

6FX8002-2CE02

660676

2CA72 DESINA PUR

6FX8002-2CA72

650122

2CB31 DESINA PUR

6FX8002-2CB31

660678

2CM00 DESINA PUR

6FX8002-2CM00

660679

2CE07 DESINA PUR

6FX8002-2CE07

660031

2CB51 DESINA PUR

6FX8002-2CB51



Допускаются технические изменения.

847

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

U

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кабели для сервомоторов в

собранном виде

для стационарной прокладки

кабели для применения в системах привода SIEMENS (Drive Cliq

*

)





Применение

Структура

Силовые жилы

Технические характеристики

Данный высококачественный готовый кабель
для подключения двигателей предназначен

• Температурный диапазон

подвижно от 0 °C до +60 °C
стационарно от -20 °C до +80 °C

Медные проводники в соответствии с
IEC 60228 кл. 6

для стационарной прокладки. Специальная
внешняя PVC-оболочка позволяет применять

PVC-изоляция жил

• Радиус изгиба

подвижно 20xØ кабеля
стационарно 5xØ кабеля

кабель во многих отраслях, например, в
машино- и приборостроении.


Маркировка жил U/L1/C/L+
V/L2
W/L3/D/L-

• Макс. ускорение

2 м/с

2

Особенность

Жила заземления желто-зеленая

Сигнальные жилы

• Циклы изгибов

100 000 при ≥ 20x Ø кабеля

Доступная по цене альтернатива,
предназначенная для буксируемых цепей,

Медные проводники

• Номинальное напряжение

(UL/CSA)

1000 В

(силовые и сигнальные жилы)

Изоляция жил TPE-E

соответствует всем требованиям
производителей сервоприводов. Готовые
(предварительно собранные) кабели можно

Обозначение жил: черный, белый

Жилы скручены попарно

• Номинальное напряжение VDE

VDE



U

0

/U 0,6/1 кВ (силовые жилы)

24 В (сигнальные жилы)
1000 V



Экранирование: луженая медная оплетка

выполнить любой длины и с
индивидуальными изменениями по
требованию заказчика.


Общий экран в виде луженой медной
оплетки, покрытие прибл. 80%

Внешняя оболочка – PVC-материал

• Номинальное напряжение UL/CSA

(силовые жилы +сигнальные жилы) 1000
В

Цвет оболочки оранжевый (RAL 2003)

Примечания

Следует соблюдать указания изготовителей
двигателей и контроллеров по максимально
допустимым длинам кабеля.

• Испытательное напряжение

силовые жилы 4 кВ
сигнальные жилы 1 кВ

• Сопротивление изоляции

≥ 20 МОм x км



Допуски

Desina

®

(ISO 23570)

VDE
UL/CSA









Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

660855

5CS01 DESINA PVC

6FX5002-5CS01

660863

5DS01 DESINA PVC

6FX5002-5DS01

660864

5DS11 DESINA PVC

6FX5002-5DS11

660856

5CS11 DESINA PVC

6FX5002-5CS11

660857

5CS21 DESINA PVC

6FX5002-5CS21

660865

5DS21 DESINA PVC

6FX5002-5DS21

660866

5DS31 DESINA PVC

6FX5002-5DS31

660858

5CS31 DESINA PVC

6FX5002-5CS31

660859

5CS41 DESINA PVC

6FX5002-5CS41

660867

5DS41 DESINA PVC

6FX5002-5DS41

660868

5DS51 DESINA PVC

6FX5002-5DS51

660860

5CS51 DESINA PVC

6FX5002-5CS51

660861

5CS61 DESINA PVC

6FX5002-5CS61

660869

5DS61 DESINA PVC

6FX5002-5DS61

660870

5DS13 DESINA PVC

6FX5002-5DS13

660862

5CS13 DESINA PVC

6FX5002-5CS13



Допускаются технические изменения.
* Drive Cliq является зарегистрированным товарным знаком Siemens AG.

848

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кабели для сервомоторов в

собранном виде

для подвижного применения

кабели для применения в системах привода SIEMENS (Drive Cliq

*

)





Применение

Структура

Жилы питания

Технические характеристики

Данный высококачественный кабель в
собранном виде для соединения двигателей

• Температурный диапазон

подвижно от -20 °C до +60 °C
стационарно от -50 °C до +80 °C

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6

создан специально для подвижного
использования. Специальная внешняя

Высококачественная PP-изоляция жил

• Радиус изгиба

подвижно 10xØ кабеля
стационарно  7xØ кабеля

PUR-оболочка позволяет применять кабель
во многих отраслях, например, в машино- и
приборостроении.

Обозначение жил U/L1/C/L+
V/L2
W/L3/D/L-

• Макс. ускорение

5 м/с

2



Особенность

Жила заземления желто-зеленая

Сигнальные жилы

• Циклы изгибов

10 млн. при ≥ 12xØ кабеля

Медные проводники

Кабели в собранном виде можно выполнить
любой длины и с индивидуальными
изменениями по требованию заказчика.

• Рабочее напряжение

VDE 600/1000 В
UL 1000 В

Изоляция жил высококачественный
PP-материал

Обозначение жил: черный, белый



• Испытательное напряжение

силовые жилы 4 кВ
сигнальные жилы 2 кВ

Жилы скручены попарно

Примечания

Следует соблюдать руководство по монтажу
для прокладки кабелей в буксируемых цепях

Экранирование: луженая медная оплетка

Общий экран в виде луженой медной
оплетки, покрытие прибл. 80%

• Сопротивление изоляции

≥ 500 МОм x км

(подвижных кабель-каналах) и указания
производителей двигателей и контроллеров
по максимально допустимой длине кабеля.

Внешняя оболочка – PUR-материал



Допуски

Цвет оболочки оранжевый (RAL 2003)

Desina

®

(ISO 23570)

UL/CSA









Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

660871

5CS01 DESINA PUR

6FX8002-5CS01

660879

5DS01 DESINA PUR

6FX8002-5DS01

660880

5DS11 DESINA PUR

6FX8002-5DS11

660872

5CS11 DESINA PUR

6FX8002-5CS11

660873

5CS21 DESINA PUR

6FX8002-5CS21

660881

5DS21 DESINA PUR

6FX8002-5DS21

660882

5DS31 DESINA PUR

6FX8002-5DS31

660874

5CS31 DESINA PUR

6FX8002-5CS31

660875

5CS41 DESINA PUR

6FX8002-5CS41

660883

5DS41 DESINA PUR

6FX8002-5DS41

660884

5DS51 DESINA PUR

6FX8002-5DS51

660876

5CS51 DESINA PUR

6FX8002-5CS51

660877

5CS61 DESINA PUR

6FX8002-5CS61

660885

5DS61 DESINA PUR

6FX8002-5DS61

660886

5DS13 DESINA PUR

6FX8002-5DS13

660878

5CS13 DESINA PUR

6FX8002-5CS13



Допускаются технические изменения.
* Drive Cliq является зарегистрированным товарным знаком Siemens AG.

849

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

U

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кабели для датчиков в собранном виде

для стационарной прокладки

кабели для применения в системах привода SIEMENS (Drive Cliq

*

)





Применение

Структура

Технические характеристики

Данный высококачественный готовый кабель
применяется для подключения датчиков со

Медные проводники, 7-проволочные

Температурный диапазон

подвижно от -20 °C до +60 °C
стационарно от -20 °C до +80 °C

Полиолефиновая изоляция жил

стационарной прокладкой. Специальная
внешняя PVC-оболочка позволяет применять

Общий экран - пленка, покрытая
алюминием, оплетка из луженой медной
проволоки, покрытие прибл. 85%

• Радиус изгиба

подвижно 10xØ кабеля
стационарно 5xØ кабеля

кабель во многих отраслях, например, в
машино- и приборостроении.


Внешняя оболочка – PUR-материал

• Макс. ускорение

2 м/с

2

Цвет оболочки зеленый

Особенность

Структура/цветовой код

• Циклы изгибов

100000 при ≥ 10xØ кабеля

• (2xAWG22+2x2xAWG26)

Цветовой код
Пара AWG22: красный + черный
Пара 1 AWG26: зеленый + желтый
Пара 2 AWG26: розовый + синий

Доступная по цене альтернатива,
предназначенная для буксируемых цепей,
соответствует всем требованиям
производителей сервоприводов. Кабели в
собранном виде можно выполнить любой

• Макс. рабочее напряжение

30 В АС (UL)

• Испытательное напряжение

500 В /

50 Гц / 1 мин

Данные штекера

разъем RJ45 CAT5
Материал PBT
(полибутилентерефталат)/никелированная
латунь
Контакты 30u" Au/Ni
Номинальное напряжение: 50 В при пост.
токе/35 В при перем. токе
Рабочая температура: от -20 °C до +120 °C
Количество циклов
соединения-разъединения: 1000
Покрытие
цинковое литье под давлением
цинковое литье под давлением/PBT синий
PBT синий
PBT черный

длины и с индивидуальными изменениями
по требованию заказчика.


Примечания

Следует соблюдать указания изготовителей
двигателей и контроллеров по максимально
допустимым длинам кабеля.

• Сопротивление изоляции

≥ 1 ГОм x км

• Сопротивление проводника

жила AWG26 ≤135 Ом/км
жила AWG22 ≤ 62 Ом/км

• Волновое сопротивление, пары

AWG26

от 1 МГц до 100 МГц 100+/-15 Ом

• Рабочая емкость, пары AWG26

при 800 Гц ном. 50 нФ/км



Допуски

UL/CSA









Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

660887

2DC00 DESINA PUR не для
подвижных токоприемников

6FX5002-2DC00

660889

2DC20 DESINA PUR не для
подвижных токоприемников

6FX5002-2DC20

660888

2DC10 DESINA PUR не для
подвижных токоприемников

6FX5002-2DC10



Допускаются технические изменения.
* Drive Cliq является зарегистрированным товарным знаком Siemens AG.

850

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кабели для датчиков в собранном виде

для подвижного применения

кабели для применения в системах привода SIEMENS (Drive Cliq

*

)





Применение

Структура

Технические характеристики

Данный высококачественный кабель в
собранном виде для подключения датчиков

0,15 мм

2

медные проводники,

19-проволочные
0,38 мм

2

луженые медные проводники,

19-проволочные

Температурный диапазон

подвижно от -20 °C до +60 °C
стационарно от -20 °C до +80 °C

предназначен для подвижного
использования. Специальная внешняя
PUR-оболочка позволяет применять кабель

• Радиус изгиба

подвижно 15xØ кабеля
стационарно 5xØ кабеля

Полиолефиновая изоляция жил

во многих отраслях, например, в машино- и
приборостроении.

Общий экран - пленка, покрытая
алюминием, оплетка из луженой медной
проволоки, покрытие прибл. 85%

• Макс. ускорение

5 м/с

2



Особенность

Внешняя оболочка – PUR-материал

• Циклы изгибов

2 млн. при ≥ 15x Ø кабеля

Цвет оболочки зеленый

Кабели в собранном виде можно выполнить
любой длины и с индивидуальными
изменениями по требованию заказчика.

Структура/цветовой код

• Макс. рабочее напряжение

30 В

• (2x0,38 мм

2

)+2x(2x0,15 мм

2

)

Цветовой код
Пара 0,38 мм

2

: красный + черный

Пара 1 0,15 мм

2

: зеленый + желтый

Пара 2 0,15 мм

2

: розовый + синий

• Испытательное напряжение

500 В / 50 Гц / 1 мин



Примечания

Следует соблюдать руководство по монтажу
для прокладки кабелей в буксируемых цепях

• Сопротивление изоляции

≥ 1 ГОм x км

• Сопротивление проводника

жила AWG26 ≤135 Ом/км
жила AWG22 ≤ 62 Ом/км

Данные штекера

разъем RJ45 CAT5
Материал PBT
(полибутилентерефталат)/никелированная
латунь
Контакты 30u" Au/Ni
Номинальное напряжение: 50 В при пост.
токе/35 В при перем. токе
Рабочая температура: от -20 °C до +120 °C
Количество циклов
соединения-разъединения: 1000
Покрытие
цинковое литье под давлением
цинковое литье под давлением/PBT синий
PBT синий
PBT черный

(подвижных кабель-каналах) и указания
производителей двигателей и контроллеров
по максимально допустимой длине кабеля.

• Волновое сопротивление 0,15 мм

2

пары

от 1 МГц до 100 МГц 100+/-15 Ом

• Рабочая емкость 0,15 мм

2

пары

при 800 Гц ном. 50 нФ/км



Допуски

UL/CSA









Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

Helukabel

Арт.

Обозначение

Helukabel

Обозначение

производителя

660890

2DC00 DESINA PUR для подвижных
токоприемников

6FX8002-2DC00

660892

2DC20 DESINA PUR для подвижных
токоприемников

6FX8002-2DC20

660891

2DC10 DESINA PUR для подвижных
токоприемников

6FX8002-2DC10



Допускаются технические изменения.
* Drive Cliq является зарегистрированным товарным знаком Siemens AG.

851

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

U

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кабели для сервомоторов в

собранном виде

для подвижного применения (PVC)

кабели для применения в системах привода REXROTH





Применение

Структура

Силовые жилы

Технические характеристики

Данный высококачественный кабель в
собранном виде для соединения двигателей

• Температурный диапазон кабеля

подвижно от -30 °C до +80 °C
стационарно от -50 °C до +90 °C

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6

предназначен для использования при
высоких механических нагрузках.

PETP-изоляция жил

• Радиус изгиба

подвижно 10xØ кабеля
стационарно 7xØ кабеля

Специальная внешняя PVC-оболочка
позволяет применять кабель во многих
отраслях, например, в машино- и
приборостроении.

Обозначение жил: 1,2,3

Жила заземления желто-зеленая

• Макс. ускорение

4 м/с

2

Сигнальные жилы

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6



Особенность

• Циклы изгибов

5 млн. при ≥ 10x Ø кабеля

Изоляция жил PETP

• Номинальное напряжение

(UL/CSA)

1000 В

Обозначение жил
Пара 1: 5,6
Пара 2: 7,8

Предназначены, в первую очередь, для
использования при малых радиусах изгиба
и высоких ускорениях. Кабели в собранном

• Испытательное напряжение,

силовые жилы 4 кВ
сигнальные жилы 2 кВ

Жилы скручены попарно

видем можно выполнить любой длины и с
индивидуальными изменениями по
требованию заказчика.

Экранирование: полиэфирная пленка,
покрытая алюминием
дренажный провод
луженая медная оплетка

• Сопротивление изоляции

≥ 20 МОм x км



Примечания



Допуски

Общий экран в виде луженой медной
оплетки, покрытие прибл. 85%

Следует соблюдать руководство по монтажу
для прокладки кабелей в буксируемых цепях

Desina

®

(ISO 23570)

UL/CSA

Внешняя оболочка – PVC-материал

(подвижных кабель-каналах) и указания

Цвет оболочки оранжевый (RAL 2003)

производителей двигателей и контроллеров
по максимально допустимой длине кабеля.









Helukabel

Арт.

Обозначение

Helukabel

Helukabel

Арт.

Обозначение

Helukabel

660680

кабель для двигателей 4009 PVC

660685

кабель для двигателей 4020 PVC

660686

кабель для двигателей 4018 PVC

660681

кабель для двигателей 4017 PVC

660682

кабель для двигателей 4039 PVC

660687

кабель для двигателей 4016 PVC

660688

кабель для двигателей 4119 PVC

660683

кабель для двигателей 4060 PVC

660684

кабель для двигателей 4055 PVC



Допускаются технические изменения.

852

Кабели в собранном виде / Кабели для сервоприводов, датчиков и вентиляторов

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     98      99      100      101     ..
