Предохранители низковольтные

306

Особенности конструкции

Выводы (контакты)

предохранителя выполнены

из электротехнической меди

с гальваническим покрытием,

что обеспечивает высокие

показатели токопроводимости

и долговечности

эксплуатации.

В конструкции

предохранителя применены

дополнительные устройства

(указатель срабатывания,

свободный контакт), что

позволяет определить

состояние предохранителя.

Корпус предохранителя

изготовлен из высокопрочного

ультрафарфора, за счет чего

обеспечиваются высокие

показатели отключающей

способности.

Плавкие элементы выполнены

из чистого серебра,  что

позволяет обеспечить

высокое быстродействие

предохранителя и

долговечность его

эксплуатации.

Современная технология

засыпки предохранителей

наполнителем (кварцевый

песок высокой очистки)

позволяет достичь высокой

плотности заполнения, что

обеспечивает эффективное

гашение электрической дуги

внутри предохранителя при его

срабатывании.

Пример записи:

ПП57-3998К2-500А-УХЛ3-АЭС-КЭАЗ

ПП57-37682-НС-400А-Т3-Э-КЭАЗ

ПП57-34671-160А-У3-АЭС-КЭАЗ
ПП57-39982-И1-630А-УХЛ3-КЭАЗ

ПП57

- Условное обозначение серии

X

1

X

2

- Условное обозначение номинального тока предохранителя:

Номинальный ток габарита предохранителя, А

100

250

400

630

800

Условное обозначение

31

34

37

39

40

X

3

- Условное обозначение номинального напряжения предохранителя:

Номинальное напряжение, В

220

380

660

1250

Условное обозначение

2

3

6

9

X

4

- Условное обозначение по виду присоединения проводников к выводам предохранителя: 7 - болтовое с уголковыми выводами;

8 - болтовое с фланцевым выводом

X

5

- Обозначение модернизированного исполнения (для ПП57-3968Б); К - обозначение уголково-консольного присоединения (для

ПП57-3998К); (в обозначении других предохранителей отсутствует)

X

6

- Условное обозначение наличия указателя срабатывания и свободного контакта: 0 - без указателя срабатывания и свободного

контакта; 1 - с указателем срабатывания и свободным контактом; 2 - с указателем срабатывания, без свободного контакта

X

7

X

8

- Буквы (только для ПП57-3738 и ПП57-3768): С - симметричное исполнение фланца; НС - несимметричное; или

Буква «И» и номер исполнения (1,2,3) для ПП57-3998 ПП57-3968Б

Х

9

…А

- Номинальный ток плавкой вставки

Х

10

Х

11

Х

12

Х

13

- Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150:  УЗ, УХЛЗ и ТЗ

Х

14

Х

15

Х

16

- Вид  приемки (ОТК, Э, АЭС) (ОТК не указывается)

КЭАЗ

- Торговая марка

ПП57-X

1

X

2

 X

3

X

4

 X

5

 X

6

7

Х

8

9

…А-Х

10

Х

11

Х

12

Х

13

14

Х

15

Х

16

-КЭАЗ

Структура условного обозначения

Предохранители низковольтные

307

Тип

Номинальный

ток, А

Номинальное

напряжение, В

Потери

мощности,

(Вт) при I

n

Предельный ток

отключения, кА

Упаковка,

шт.

Вес,

кг

Габаритные

размеры

(чертеж)

переменный

ток

постоянный

ток

переменный

ток

постоянный

ток

ПП57-3427

25

220

200

4

100

100

36

0,14

рис.1

ПП57-3427

40

220

200

7

100

100

36

0,14

рис.1

ПП57-3427

63

220

200

12

100

100

36

0,14

рис.1

ПП57-3427

100

220

200

13

100

100

36

0,14

рис.1

ПП57-3427

160

220

160

30

100

100

36

0,18

рис.1

ПП57-3427

250

220

160

37

100

100

36

0,18

рис.1

ПП57-3137

40

380

440

9

125

100

25

0,38

рис.2

ПП57-3137

63

380

440

19

125

100

25

0,38

рис.2

ПП57-3137

100

380

440

25

125

100

25

0,38

рис.2

ПП57-3437

160

380

440

40

125

100

18

0,56

рис.2

ПП57-3437

250

380

440

45

125

100

18

0,56

рис.2

ПП57-3737

315

380

440

75

125

100

12

1,00

рис.2

ПП57-3737

400

380

440

80

125

100

12

1,00

рис.2

ПП57-3937

500

380

440

100

125

100

2

1.50

рис.2

ПП57-3937

630

380

440

120

125

100

2

1.50

рис.2

ПП57-3738

315

380

440

100

125

100

10

1,00

рис.З

ПП57-3738

400

380

440

110

125

100

10

1,00

рис.З

ПП57-3938

500

380

440

130

125

100

3

1,56

рис.З

ПП57-3938

630

380

440

180

125

100

3

1,56

рис.З

ПП57-4038

800

380

440

210

125

100

3

1,56

рис.З

ПП57-3167

63

660

600

20

100

100

25

0,50

рис.2

ПП57-3167

100

660

600

30

100

100

25

0,50

рис.2

ПП57-3467

160

660

600

50

100

100

18

0,72

рис.2

ПП57-3467

250

660

600

60

100

100

18

0,72

рис.2

ПП57-3767

315

660

600

80

100

100

12

0,30

рис.2

ПП57-3767

400

660

600

85

100

100

12

0,30

рис.2

ПП57-3967

500

660

600

130

100

100

2

1,90

рис.2

ПП57-3967

630

660

600

160

100

100

2

1,90

рис.2

ПП57-3768

315

660

600

120

100

100

10

1,25

рис.З

ПП57-3768

400

660

600

150

100

100

10

1,25

рис.З

ПП57-3968

500

660

600

150

100

100

1

2,00

рис.З

ПП57-3968

630

660

600

200

100

100

1

2,00

рис.З

ПП57-3968Б

500

660

600

150

100

100

3

2,20

рис.4

ПП57-3968Б

630

660

600

200

100

100

3

2,20

рис.4

ПП57-4068

800

660

600

230

100

100

1

2,00

рис.З

ПП57-3797

315

1250

1000

100

100

100

12

1,30

рис.2

ПП57-3797

400

1250

1000

120

100

100

12

1,30

рис.2

ПП57-3997

500

1250

1000

150

80

100

2

1.90

рис.2

ПП57-3997

630

1250

1000

180

80

100

2

1.90

рис.2

ПП57-3998

500

1250

1000

150

80

100

3

2,20

рис.4

ПП57-3998

630

1250

1000

180

80

100

3

2,20

рис.4

ПП57-3998К

500

1250

1000

150

80

100

2

2,20

рис.5-5а

ПП57-3998К

630

1250

1000

180

80

100

2

2,20

рис.5-5а

Технические характеристики

Условия эксплуатации:



климатическое исполнение:  УЗ, УХЛ3, Т3;



диапазон рабочих температур: от  -60°С  до +60°С;



группа условий эксплуатации: М39; (для исполнения ПП57-3998К - М25);



рабочее положение в пространстве: вертикальное или горизонтальное;



характеристика диапазона отключения: gR.

Предохранители низковольтные

308

Артикулы

Наименование

Номинальное

напряжение, В

Номинальный ток

плавкой вставки, А

Предельный ток

отключения, кА

Артикул

ПП57-34270-25А-У3

220

25

100

272333

ПП57-34270-25А-УХЛ3

220

25

100

272334

ПП57-34270-40А-У3

220

40

100

272335

ПП57-34270-40А-УХЛ3

220

40

100

272336

ПП57-34270-63А-У3

220

63

100

272337

ПП57-34270-100А-У3

220

100

100

272330

ПП57-34271-25А-У3

220

25

100

272339

ПП57-34271-25А-УХЛ3

220

25

100

272340

ПП57-34271-40А-У3

220

40

100

272341

ПП57-34271-63А-У3

220

63

100

272342

ПП57-34271-100А-У3

220

100

100

272338

ПП57-34272-25А-У3

220

25

100

272346

ПП57-34272-40А-У3

220

40

100

272347

ПП57-34272-40А-УХЛ3

220

40

100

272348

ПП57-34272-63А-У3

220

63

100

272349

ПП57-34272-100А-Т3-ЭК

220

100

100

272343

ПП57-34272-100А-У3

220

100

100

272344

ПП57-34272-100А-УХЛ3

220

100

100

272345

ПП57-31370-40А-Т3-ЭК

380

40

125

111031

ПП57-31370-40А-У3

380

40

125

111029

ПП57-31370-40А-У3-АЭС

380

40

125

111030

ПП57-31370-40А-УХЛ3

380

40

125

111028

ПП57-31370-63А-Т3-ЭК

380

63

125

111035

ПП57-31370-63А-У3

380

63

125

111033

ПП57-31370-63А-У3-АЭС

380

63

125

111034

ПП57-31370-63А-УХЛ3

380

63

125

111032

ПП57-31370-100А-Т3-ЭК

380

100

125

111027

ПП57-31370-100А-У3

380

100

125

111026

ПП57-31370-100А-УХЛ3

380

100

125

111025

ПП57-31371-40А-У3

380

40

125

111039

ПП57-31371-40А-У3-АЭС

380

40

125

111040

ПП57-31371-40А-УХЛ3

380

40

125

111038

ПП57-31371-63А-У3

380

63

125

111041

ПП57-31371-100А-Т3-ЭК

380

100

125

136922

ПП57-31371-100А-У3

380

100

125

111037

ПП57-31371-100А-УХЛ3

380

100

125

111036

ПП57-31372-40А-Т3-ЭК

380

40

125

111049

ПП57-31372-40А-У3

380

40

125

111047

ПП57-31372-40А-УХЛ3

380

40

125

111046

ПП57-31372-63А-Т3-ЭК

380

63

125

111050

ПП57-31372-63А-У3

380

63

125

111051

ПП57-31372-63А-УХЛ3

380

63

125

111052

ПП57-31372-100А-Т3-ЭК

380

100

125

111045

ПП57-31372-100А-У3

380

100

125

111043

ПП57-31372-100А-УХЛ3

380

100

125

111042

ПП57-31670-63А-У3

660

63

100

111055

ПП57-31670-63А-УХЛ3

660

63

100

111056

ПП57-31670-100А-У3

660

100

100

111053

ПП57-31670-100А-УХЛ3

660

100

100

111054

ПП57-31671-63А-Т3-ЭК

660

63

100

111059

ПП57-31671-63А-У3

660

63

100

111061

ПП57-31671-63А-УХЛ3

660

63

100

111062

ПП57-31671-100А-Т3-ЭК

660

100

100

111057

ПП57-31671-100А-У3

660

100

100

111058

ПП57-31672-63А-У3

660

63

100

111066

ПП57-31672-63А-УХЛ3

660

63

100

111065

ПП57-31672-100А-У3

660

100

100

111063

ПП57-31672-100А-УХЛ3

660

100

100

111064

ПП57-34270-160А-Т3-ЭК

220

160

100

111067

ПП57-34270-160А-У3

220

160

100

111068

ПП57-34270-160А-УХЛ3

220

160

100

111069

ПП57-34270-250А-У3

220

250

100

111070

ПП57-34270-250А-УХЛ3

220

250

100

111071

Предохранители низковольтные

309

Наименование

Номинальное

напряжение, В

Номинальный ток

плавкой вставки, А

Предельный ток

отключения, кА

Артикул

ПП57-34271-160А-УХЛ3

220

160

100

111073

ПП57-34271-250А-У3

220

250

100

111074

ПП57-34271-250А-УХЛ3

220

250

100

111075

ПП57-34272-160А-У3

220

160

100

111076

ПП57-34272-160А-УХЛ3

220

160

100

111077

ПП57-34272-250А-У3

220

250

100

111078

ПП57-34370-160А-Т3-ЭК

380

160

125

111081

ПП57-34370-160А-У3

380

160

125

111080

ПП57-34370-160А-УХЛ3

380

160

125

111079

ПП57-34370-250А-Т3-ЭК

380

250

125

111082

ПП57-34370-250А-У3

380

250

125

111083

ПП57-34370-250А-УХЛ3

380

250

125

111084

ПП57-34371-160А-У3

380

160

125

111085

ПП57-34371-160А-УХЛ3

380

160

125

111086

ПП57-34371-250А-У3

380

250

125

111087

ПП57-34371-250А-УХЛ3

380

250

125

111088

ПП57-34372-160А-У3

380

160

125

111089

ПП57-34372-160А-УХЛ3

380

160

125

111090

ПП57-34372-250А-Т3-ЭК

380

250

125

111094

ПП57-34372-250А-У3

380

250

125

111093

ПП57-34372-250А-УХЛ3

380

250

125

111092

ПП57-34670-160А-У3

660

160

100

111096

ПП57-34670-160А-УХЛ3

660

160

100

111097

ПП57-34670-250А-У3

660

250

100

111098

ПП57-34670-250А-УХЛ3

660

250

100

111099

ПП57-34671-160А-У3

660

160

100

111100

ПП57-34671-160А-УХЛ3

660

160

100

111101

ПП57-34671-250А-Т3-ЭК

660

250

100

111102

ПП57-34671-250А-У3

660

250

100

111104

ПП57-34671-250А-У3-АЭС

660

250

100

111103

ПП57-34671-250А-УХЛ3

660

250

100

111105

ПП57-34672-160А-Т3-ЭК

660

160

100

111106

ПП57-34672-160А-У3

660

160

100

111107

ПП57-34672-160А-УХЛ3

660

160

100

111108

ПП57-34672-250А-Т3-ЭК

660

250

100

111111

ПП57-34672-250А-У3

660

250

100

111110

ПП57-34672-250А-УХЛ3

660

250

100

111109

ПП57-37370-315А-У3

380

315

125

111114

ПП57-37370-315А-УХЛ3

380

315

125

111115

ПП57-37370-400А-У3

380

400

125

111116

ПП57-37370-400А-УХЛ3

380

400

125

241868

ПП57-37371-315А-У3

380

315

125

111119

ПП57-37371-315А-У3-АЭС

380

315

125

111118

ПП57-37371-400А-У3

380

400

125

111121

ПП57-37371-400А-УХЛ3

380

400

125

111122

ПП57-37372-315А-Т3-ЭК

380

315

125

111125

ПП57-37372-315А-У3

380

315

125

111124

ПП57-37372-315А-УХЛ3

380

315

125

111123

ПП57-37372-400А-У3

380

400

125

111126

ПП57-37372-400А-УХЛ3

380

400

125

111127

ПП57-37380-НС-400А-У3

380

400

125

111128

ПП57-37380-С-400А-У3

380

400

125

111129

ПП57-37381-НС-315А-У3

380

315

125

111130

ПП57-37381-НС-400А-У3

380

400

125

111131

ПП57-37381-С-315А-У3

380

315

125

111132

ПП57-37381-С-400А-У3

380

400

125

111133

ПП57-37381-С-400А-УХЛ3

380

400

125

111134

ПП57-37382-НС-400А-У3

380

400

125

111135

ПП57-37382-С-400А-У3

380

400

125

111136

ПП57-37670-315А-Т3-ЭК

660

315

100

113374

ПП57-37670-315А-У3

660

315

100

111138

ПП57-37670-315А-УХЛ3

660

315

100

111137

ПП57-37670-400А-Т3-ЭК

660

400

100

111139

ПП57-37670-400А-У3

660

400

100

111140

ПП57-37670-400А-УХЛ3

660

400

100

111141

ПП57-37671-315А-Т3-ЭК

660

315

100

111143

Предохранители низковольтные

310

Наименование

Номинальное

напряжение, В

Номинальный ток

плавкой вставки, А

Предельный ток

отключения, кА

Артикул

ПП57-37671-315А-У3-АЭС

660

315

100

111142

ПП57-37671-315А-У3-ЭК

660

315

100

111145

ПП57-37671-315А-УХЛ3

660

315

100

141242

ПП57-37671-400А-Т3-ЭК

660

400

100

111146

ПП57-37671-400А-У3

660

400

100

111148

ПП57-37671-400А-У3-АЭС

660

400

100

111147

ПП57-37671-400А-УХЛ3

660

400

100

111149

ПП57-37672-315А-Т3-ЭК

660

315

100

111152

ПП57-37672-315А-У3

660

315

100

111151

ПП57-37672-315А-УХЛ3

660

315

100

111150

ПП57-37672-400А-У3

660

400

100

111153

ПП57-37672-400А-УХЛ3

660

400

100

111154

ПП57-37680-НС-315А-У3

660

315

100

111155

ПП57-37680-НС-400А-У3

660

400

100

111156

ПП57-37680-С-315А-У3

660

315

100

111158

ПП57-37680-С-400А-У3

660

400

100

111157

ПП57-37681-НС-315А-У3

660

315

100

111160

ПП57-37681-НС-400А-У3

660

400

100

111161

ПП57-37681-С-315А-У3

660

315

100

111159

ПП57-37681-С-400А-У3

660

400

100

111162

ПП57-37681-С-400А-УХЛ3

660

400

100

111163

ПП57-37682-НС-400А-Т3-ЭК

660

400

100

111169

ПП57-37682-НС-400А-У3

660

400

100

111165

ПП57-37682-НС-400А-УХЛ3

660

400

100

111164

ПП57-37682-С-400А-У3

660

400

100

111168

ПП57-37682-С-400А-УХЛ3

660

400

100

111166

ПП57-37970-315А-У3

1250

315

100

111170

ПП57-37970-400А-У3

1250

400

100

111171

ПП57-37971-315А-Т3-ЭК

1250

315

100

111172

ПП57-37971-315А-У3

1250

315

100

111174

ПП57-37971-315А-У3-АЭС

1250

315

100

111173

ПП57-37971-315А-УХЛ3

1250

315

100

111175

ПП57-37971-400А-У3

1250

400

100

111177

ПП57-37971-400А-У3-АЭС

1250

400

100

111176

ПП57-37971-400А-УХЛ3

1250

400

100

111178

ПП57-37972-315А-У3

1250

315

100

111179

ПП57-37972-400А-У3

1250

400

100

111180

ПП57-39370-500А-У3

380

500

125

111181

ПП57-39370-630А-У3

380

630

125

111182

ПП57-39371-500А-У3

380

500

125

111183

ПП57-39371-630А-У3

380

630

125

111184

ПП57-39371-630А-УХЛ3

380

630

125

111185

ПП57-39372-500А-У3

380

500

125

111187

ПП57-39372-500А-УХЛ3

380

500

125

111188

ПП57-39372-630А-У3

380

630

125

111189

ПП57-39372-630А-УХЛ3

380

630

125

111190

ПП57-39380-500А-У3

380

500

125

111192

ПП57-39380-630А-У3

380

630

125

111193

ПП57-39381-500А-У3

380

500

125

111194

ПП57-39381-630А-У3

380

630

125

111195

ПП57-39382-630А-У3

380

630

125

111196

ПП57-39670-500А-У3

660

500

100

111197

ПП57-39670-630А-У3

660

630

100

111199

ПП57-39670-630А-УХЛ3

660

630

100

111198

ПП57-39671-500А-У3

660

500

100

111200

ПП57-39671-630А-Т3-ЭК

660

630

100

111203

ПП57-39671-630А-У3

660

630

100

111201

ПП57-39671-630А-УХЛ3

660

630

100

111202

ПП57-39672-500А-У3

660

500

100

111204

ПП57-39672-630А-У3

660

630

100

111205

ПП57-39672-630А-УХЛ3

660

630

100

111206

ПП57-39680-500А-У3

660

500

100

111207

ПП57-39680-630А-У3

660

630

100

111208

ПП57-39680-630А-УХЛ3

660

630

100

241869

ПП57-39681-500А-У3

660

500

100

111209

ПП57-39681-630А-У3

660

630

100

111210

Предохранители низковольтные

311

Наименование

Номинальное

напряжение, В

Номинальный ток

плавкой вставки, А

Предельный ток

отключения, кА

Артикул

ПП57-39970-500А-У3

1250

500

80

111212

ПП57-39970-500А-УХЛ3

1250

500

80

225602

ПП57-39970-630А-У3

1250

630

80

111214

ПП57-39970-630А-УХЛ3

1250

630

80

111213

ПП57-39971-500А-Т3-ЭК

1250

500

80

111217

ПП57-39971-500А-У3

1250

500

80

111216

ПП57-39971-500А-УХЛ3

1250

500

80

111215

ПП57-39971-630А-Т3-ЭК

1250

630

80

111220

ПП57-39971-630А-У3

1250

630

80

111219

ПП57-39971-630А-УХЛ3

1250

630

80

111218

ПП57-39972-500А-У3

1250

500

80

111221

ПП57-39972-630А-У3

1250

630

80

111223

ПП57-39972-630А-УХЛ3

1250

630

80

111222

ПП57-39980-исп1-630А-У3

1250

630

80

111224

ПП57-39980-исп2-630А-У3

1250

630

80

111225

ПП57-39981-исп1-500А-У3

1250

500

80

111226

ПП57-39981-исп3-630А-У3

1250

630

80

228429

ПП57-39982-исп1-630А-У3

1250

630

80

111227

ПП57-39982-исп2-630А-У3

1250

630

80

111228

ПП57-39982-исп3 630А-У3

1250

630

80

228428

ПП57-3998К0-500А-У3

1250

500

80

236496

ПП57-3998К0-630А-У3

1250

630

80

111229

ПП57-3998К1-630А-У3

1250

630

80

111231

ПП57-3998К1-630А-УХЛ3

1250

630

80

111230

ПП57-3998К2-630А-У3

1250

630

80

111232

ПП57-40380-800А-У3

380

800

125

111233

ПП57-40381-800А-Т3-ЭК

380

800

125

111235

ПП57-40381-800А-У3

380

800

125

111234

ПП57-40382-800А-У3

380

800

125

111236

ПП57-40680-800А-У3

660

800

100

111237

ПП57-40681-800А-Т3-ЭК

660

800

100

139429

ПП57-40681-800А-У3

660

800

100

111239

ПП57-40681-800А-УХЛ3

660

800

100

111238

ПП57-40682-800А-У3

660

800

100

111240

ПП57-40682-800А-УХЛ3

660

800

100

111241

Дополнительные устройства

Указатель срабатывания

Свободный контакт

Предохранители низковольтные

312

Указатель срабатывания

25±2,5

7

L

L1

Свободный контакт

R

S

A

B

A

B1

H1

A1

R

B

3

3

E

L

L1

H

Указатель срабатывания

Свободный контакт

H

41

Тип

предохранителя

Номинальный

ток, А

Размеры, мм

Масса, кг

А

В

L



L1



I

H

R

S

ПП57-3427

250

69,5-4

36 ±2

99±3

108±3

25±2,5

5,25

5,25

2,44

0,14±0,05

Тип

предохра-

нителя

Номинальный

ток, А

Размеры, мм

Масса, кг

А

А1

В

В1

L

L1

Н

Н1

R

Е

ПП57-3137

100

100±2,5

20±2,5

40±3

43,5±3

123±3

139 ±3

48±3

45±3

3,5

0,38±0,1

ПП57-3437

250

108±2,5

25±2,5

50±3

47±3

140±3

147,5±3

48±3

55±3

5,5

55±2,5

0,56±0,1

ПП57-3737

400

118±3

33±2,5

66±4,5

60±4,5

146±3

151±4

72±3

71±4,5

5,5

1,0±0,15

ПП57-3937

630

122±3

40±2,5

80±4,5

72±4,5

166±3

161±4,5

-

85±4,5

8,5

1,5±0,15

ПП57-3167

100

130±3

20±2,5

40±3

43,5±3

153±3

169±3

48±3

45±3

3,5

0,5 ±0,1

ПП57-3467

250

138±3

25±2,5

50±3

47±3

170±3

177,5±3

59±3

55±3

5,5

0,72±0,15

ПП57-3767

400

148±3,5

33±2,5

66±4,5

60±4,5

176±3,5

181±3,5

72±3

71±4,5

5,5

85±2,5

1,3±0,15

ПП57-3967

630

152±3,5

40±2,5

80±4,5

72±4,5

196±4

191±4

-

85±4,5

8,5

1,9±0,15

ПП57-3797

400

148±3,5

33±2,5

66±4,5

60±4,5

176±3,5

181±3,5

72±3

71±4,5

5,5

1,3±0,15

ПП57-3997

630

152±3,5

40±2,5

80±4,5

72±4,5

196±4

191±3

-

85±4,5

8,5

1,9±0,15

Рис. 1

Знак «-» в столбце обозначает, что размер Н не превышает Н1.

Рис. 2

Габаритные, установочные и присоединительные размеры

Предохранители низковольтные

313

R

L

A

a

K

3

H

L2

L1

7

Свободный

контакт

Указатель

срабатывания

B

3

K1

B1

R1

a1

91±1

32

±0,5

а1

80±4

7

Н

    Н1

           L1

3

125

4 отв.

Ø11

14

45

±0,5

80

±4,5

Предохранители ПП57-3738, ПП57-3768

Исполнение 1 - симметричное

Предохранители ПП57-4038, ПП57-4068

Исполнение 3 - консольное

Исполнение 2 -

несимметричное

Остальное - см. исполнение 1

.

Тип

предохра-

нителя

Номиналь-

ный ток, А

Размеры, мм

Испол-

нение Масса, кг

А

А1

а а1

В

В1

К К1

L

L1

L2

Н

Н1

R R1

ПП57-3738

400

99±3,0 91±1,0 14 14 71±4,0 72±3,0

11

10 113±3,0 113±3,0 66±2,5

120±3,0

-

5,5 5

1 и 2

1,0±0,15

ПП57-3768

129±3,0

-

-

-

-

-

-

-

143±3,0 143±3,0

-

-

-

3

1,25±0,15

ПП57-3938

630

-

-

121,5±3,0

64±3,0 81±2,0

1,56±0,15

ПП57-4038

800

ПП57-3968

630

151,5±3,0

111±3,0 64±2,0

2,0±0,15

ПП57-4068

800

Масса указана без свободного

контакта

Масса свободного контакта, кг - 0,03

Рис. 3

Предохранители ПП57-3738, ПП57-3768 выпускаются
- с симметричным расположением монтажных отверстий а1 (исполнение 1);
- с несимметричным (исполнение 2), поэтому при заказе необходимо оговаривать тип присоединения

(пример заказа предохранителя ПП57-3738 на номинальный ток 315 А с указателем срабатывания и свободным контактом, с не-

симметричным расположением монтажных отверстий для присоединения к токоведущей шине, климатического исполнения УХЛ3 с

приемкой ОТК): «ПП57-37682-НС-315А-УХЛ3-КЭАЗ»

Предохранители ПП57-3938, ПП57-3968, ПП57-4038 и ПП57-4068 выпускаются только с присоединением исполнения 3, поэтому при

заказе вид присоединения оговаривать не требуется.

Предохранители низковольтные

314

3

7

80

±4

156±3,5

152,5

±4

135,5

±4

40

20

17

20

80±4

40

±1

14

10

128±1,6

Свободный

контакт

109±4

110

±3

105

±3

13

56±1

80

±4

45

±0,5

2 отв.

Ø11

110

±3

105

±3

109±4

Указатель

срабатывания

80±4

125±3

131,5±4,5

130

±4

3

69±1

7

40

4 отв. М4-7Н

2 отв.

Ø11

56±1

Предохранители типа ПП57-3998, ПП57-3968Б

Исполнение 1

Исполнение 3

Тип предохранителя Номинальный ток,  А Исполнение Масса, кг

ПП57-3998

500

1, 2, 3

2,2

630

ПП57-3968Б

500
630

При заказе предохранителей ПП57-3998 и ПП57-3968Б необходимо указать номер исполнения (1,2 или 3).

Пример заказа:

ПП57-39981-И1-630А-КЭАЗ

Исполнение 2

Масса указана без свободного

контакта.

Масса свободного контакта, кг - 0,03

Рис. 4

Предохранители низковольтные

315

93±1,5

45±1

145

±4

3

3

132

±4

80±4

2 отв.

Ø11

125

45

±1

2 отв.

Ø11

93±1,5

Указатель

срабатывания

Свободный

контакт

3

7

145

±4

152,5

±4

3

125

132

±4

45±1

2 отв.

Ø11

80±4

45

±1

Предохранитель типа ПП57-3998К

Предохранитель типа ПП57-3998К

Масса не более, кг - 2,2

Масса указана без свободного контакта.

Масса свободного контакта, кг - 0,03

Предохранители низковольтные

316

I

0

 - ток

отключения, кА

I

/ I

n

 - отношение тока

отключения

(действующее значение)

к номинальному

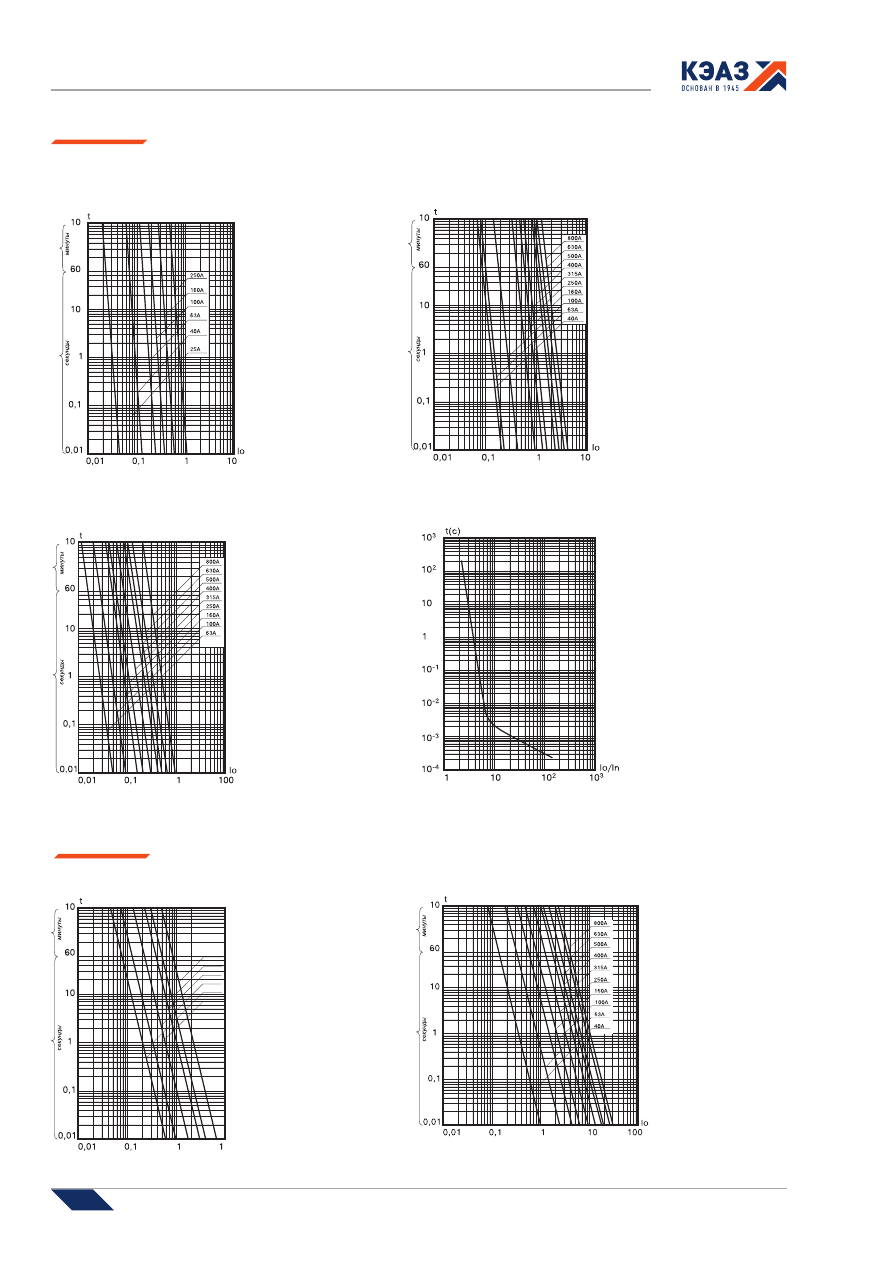

Характеристики максимального времени полного отключения

Характеристики минимального времени плавления

Предохранители типа ПП57-3427

Предохранители типа ПП57-3137, ПП57-3437,

ПП57-3737, ПП57-3937, ПП57-4038

Предохранители типа ПП57-3167, ПП57-3467,

ПП57-3767, ПП57-3967, ПП57-3768, ПП57-3968,

ПП57-4068, ПП57-3968Б

I

0

 - ток

отключения, кА

I

0

 - ток

отключения, кА

Предохранители типа ПП57-3427

Предохранители типа ПП57-3137, ПП57-3437,

ПП57-3937, ПП57-3738, ПП57-3938, ПП57-4038

Предохранители типа ПП57-3797,

ПП57-3997, ПП57-3998К, ПП57-3998

I

0

 - ток

отключения, кА

I

0

 - ток

отключения, кА

Предохранители низковольтные

317

Характеристики интеграла Джоуля отключения

Предохранители типа ПП57-3167, ПП57-3467,

ПП57-3767, ПП57-3967, ПП57-3768, ПП57-3968,

ПП57-4068, ПП57-3968Б

Предохранители типа ПП57-3197,

ПП57-3997, ПП57-3998К, ПП57-3998

I

/ I

n

 - отношение тока

отключения

(действующее значение)

к номинальному

I

0

 - ток отключения,

кА

Предохранители типа

ПП57-3427

Предохранители типа ПП57-3167,

ПП57-3467, ПП57-3767, ПП57-3967,

ПП57-3768, ПП57-3968, ПП57-4068,

ПП57-3968Б

Предохранители типа ПП57-3137,

ПП57-3437, ПП54-3737,

ПП57-3937,  ПП57-3738,

ПП57-3938, ПП57-4038

Предохранители типа ПП57-3197,

ПП57-3997, ПП57-3998К, ПП57-3998

I

0

 - ток отключения, кА

I

0

 - ток отключения, кА

I

0

 - ток отключения, кА

I

0

 - ток отключения, кА

Предохранители низковольтные

318

I

0

 - ток отключения, кА

   I - ток, пропускаемый

предохранителем, кА

Характеристики пропускаемого переменного тока

Предохранители типа

ПП57-3427

Предохранители типа ПП57-3167,

ПП57-3467, ПП57-3767, ПП57-3967,

ПП57-3768, ПП57-3968, ПП57-4068,

ПП57-3968Б

Предохранители типа ПП57-3137,

ПП57-3437, ПП57-3937,

ПП57-3738, ПП54-3737,

ПП57-3938, ПП57-4038

Предохранители типа ПП57-3197,

ПП57-3997, ПП57-3998К, ПП57-3998

I

0

 - ток отключения, кА

   I - ток, пропускаемый

предохранителем, кА

I

0

 - ток отключения, кА

   I - ток, пропускаемый

предохранителем, кА

I

0

 - ток отключения, кА

   I - ток, пропускаемый

предохранителем, кА

Предохранители низковольтные

319

Предохранители серии ПП60C

ТУ 3424-050-05758109-2009

Преимущества

Быстродействующие предохранители ПП60С  являются оптимальным решением для защиты силовых полупроводниковых приборов.



Реализация любых технических решений

        - полный ассортимент номенклатуры на токи от 400 до 1000 А;
        - большие значения предельного тока отключения до 125 кА (AC);
        - сигнализация состояния предохранителя.



Обеспечение надежности работы и безопасности эксплуатации

        - способность пропускать ограниченные значения ожидаемого тока короткого замыкания;
        - высокое быстродействие и долговечность эксплуатации;
        - в качестве наполнителя используется кварцевый песок высокой очистки;
        - длительный срок службы и простота обслуживания.



Расширенные области применения

        - возможность применение в суровых условиях эксплуатации, климатическое исполнение УХЛ, Т.

ДО

1000 А

100

кА

ПКС

-60°С

+60°С

1 и 2

ИНДИКАТОРА

1000 В

АС

гарантия

2

года

Предохранители низковольтные

320

Пример записи:

Предохранитель ПП60С-41Т1-1000А-УХЛ2-КЭАЗ

Предохранитель ПП60С-41Т1-1000А-Т2-Э-КЭАЗ

ПП60С

- Условное обозначение серии

X

1

X

2

- Условное обозначение номинального тока: 37 - 400 А, 38 - 500 А, 39 - 630 А, 40 - 710 А,  41-1000 А

X

3

- Условное обозначение конструктивного исполнения выводов: Г - фланцевое, симметричное; Н - фланцевое, несимметричное; У -
уголковое (с одним отверстием); Т - уголковое (с двумя отверстиями); К - консольное; КП - консольное с прямым выводом

X

4

- Условное обозначение наличия указателя срабатывания и свободного контакта: 0 - без указателя срабатывания; без свободного

контакта; 1 - с указателем срабатывания, без свободного контакта; 2 - с указателем срабатывания и свободным контактом; 3 - с

указателем срабатывания и свободным контактом, расположенным под углом*

X

5

…А

- Номинальный ток плавкой вставки (А)

Х

6

Х

7

Х

8

Х

9

- Условное обозначение вида климатического исполнения по ГОСТ 15150: УХЛЗ, ТЗ, УХЛ2, Т2

Х

10

- Вид приемки (ОТК, Э) (ОТК не указывается)

КЭАЗ

- Торговая марка

ПП60С-X

1

X

2

X

3

X

4

 -Х

5

…А-Х

6

Х

7

Х

8

Х

9

10

-КЭАЗ

* Только для ПП60С-41

Структура условного обозначения

Особенности конструкции

Выводы (контакты)

предохранителя выполнены

из электротехнической

меди с гальваническим

покрытием (серебрение),

что обеспечивает высокие

показатели токопроводности

и, соответственно,

экономичности и

долговечности эксплуатации.

В конструкции

предохранителя применены

дополнительные устройства

(указатель срабатывания,

свободный контакт), что

позволяет определить

состояние предохранителя.

Корпус предохранителя

изготовлен из высокопрочного

ультрафарфора, за счет чего

обеспечиваются высокие

показатели отключающей

способности.

Плавкие элементы выполнены

из чистого серебра,  что

позволяет обеспечить

высокое быстродействие

предохранителя и

долговечность его

эксплуатации.

Современная технология

засыпки предохранителей

наполнителем (кварцевый

песок высокой очистки)

позволяет достичь высокой

плотности заполнения, что

обеспечивает эффективное

гашение электрической дуги

внутри предохранителя при его

срабатывании.

Предохранители низковольтные

321

Тип

Номинальный

ток, А

Номинальное напряжение,

В

Потери

мощности, (Вт)

при I

n

Предельный ток отключения, кА Упаковка,

шт.

Вес, кг

переменный ток

переменный ток

ПП60С-37

400

690

70

100

1

1,10

ПП60С-38

500

690

90

100

1

1,10

ПП60С-39

630

690

110

100

1

1,10

ПП60С-40

710

690

130

100

1

1,10

ПП60С-41

1000

690

170

100

1

1,70

Артикулы

Наименование

Номинальное

напряжение, В

Номинальный ток плавкой

вставки,  А

Предельный ток

отключения, кА

Артикул

ПП60С-37Г1-400А-Т3-ЭК

690

400

100

111242

ПП60С-37Г1-400А-УХЛ3

690

400

100

111243

ПП60С-37У0-400А-УХЛ3

690

400

100

111244

ПП60С-37У1-400А-УХЛ3

690

400

100

111245

ПП60С-38Г0-500А-УХЛ3

690

500

100

111246

ПП60С-38Г1-500А-УХЛ3

690

500

100

111247

ПП60С-38У2-500А-УХЛ3

690

500

100

111248

ПП60С-39Г0-630А-УХЛ3

690

630

100

111249

ПП60С-39Г1-630А-УХЛ3

690

630

100

111250

ПП60С-39Г2-630А-Т3-ЭК

690

630

100

111251

ПП60С-39Г2-630А-УХЛ3

690

630

100

111252

ПП60С-39Н0-630А-УХЛ3

690

630

100

111253

ПП60С-39Н1-630А-УХЛ3

690

630

100

111254

ПП60С-39Н2-630А-УХЛ3

690

630

100

111255

ПП60С-39Т1-630А-УХЛ3

690

630

100

232355

ПП60С-39У0-630А-УХЛ3

690

630

100

111256

ПП60С-39У2-630А-Т3-ЭК

690

630

100

116778

ПП60С-39У2-630А-УХЛ3

690

630

100

111257

ПП60С-40Г1-710А-УХЛ3

690

710

100

111258

ПП60С-40К0-710А-УХЛ3

690

710

100

111259

ПП60С-40К1-710А-УХЛ3

690

710

100

111260

ПП60С-40К2-710А-УХЛ3

690

710

100

111261

ПП60С-40Т0-710А-УХЛ3

690

710

100

111262

ПП60С-40Т1-710А-УХЛ3

690

710

100

111263

ПП60С-40Т2-710А-УХЛ3

690

710

100

111264

ПП60С-40У0-710А-УХЛ3

690

710

100

111265

ПП60С-40У2-710А-УХЛ3

690

710

100

111266

ПП60С-41К2-1000А-УХЛ2

690

1000

100

111267

ПП60С-41К3-1000А-УХЛ2

690

1000

100

138485

ПП60С-41КП3-1000А-УХЛ2

690

1000

100

138385

ПП60С-41Т0-1000А-УХЛ2

690

1000

100

111268

ПП60С-41Т1-1000А-УХЛ2

690

1000

100

111269

ПП60С-41Т2-1000А-УХЛ2

690

1000

100

111270

ПП60С-41Т3-1000А-УХЛ2

690

1000

100

111271

Дополнительные устройства

Свободный контакт

Технические характеристики

Условия эксплуатации:



климатическое исполнение:  УХЛ3, Т3 (для 1000 А - УХЛ2, Т2);



диапазон рабочих температур: от  -60°С  до +60°С;



группа условий эксплуатации: М39 до 630 А; М25 - 710, 1000 А;



рабочее положение в пространстве: вертикальное или горизонтальное.















содержание      ..     18      19      20      21     ..
