Выключатели-разъединители и разъединители низковольтные

258

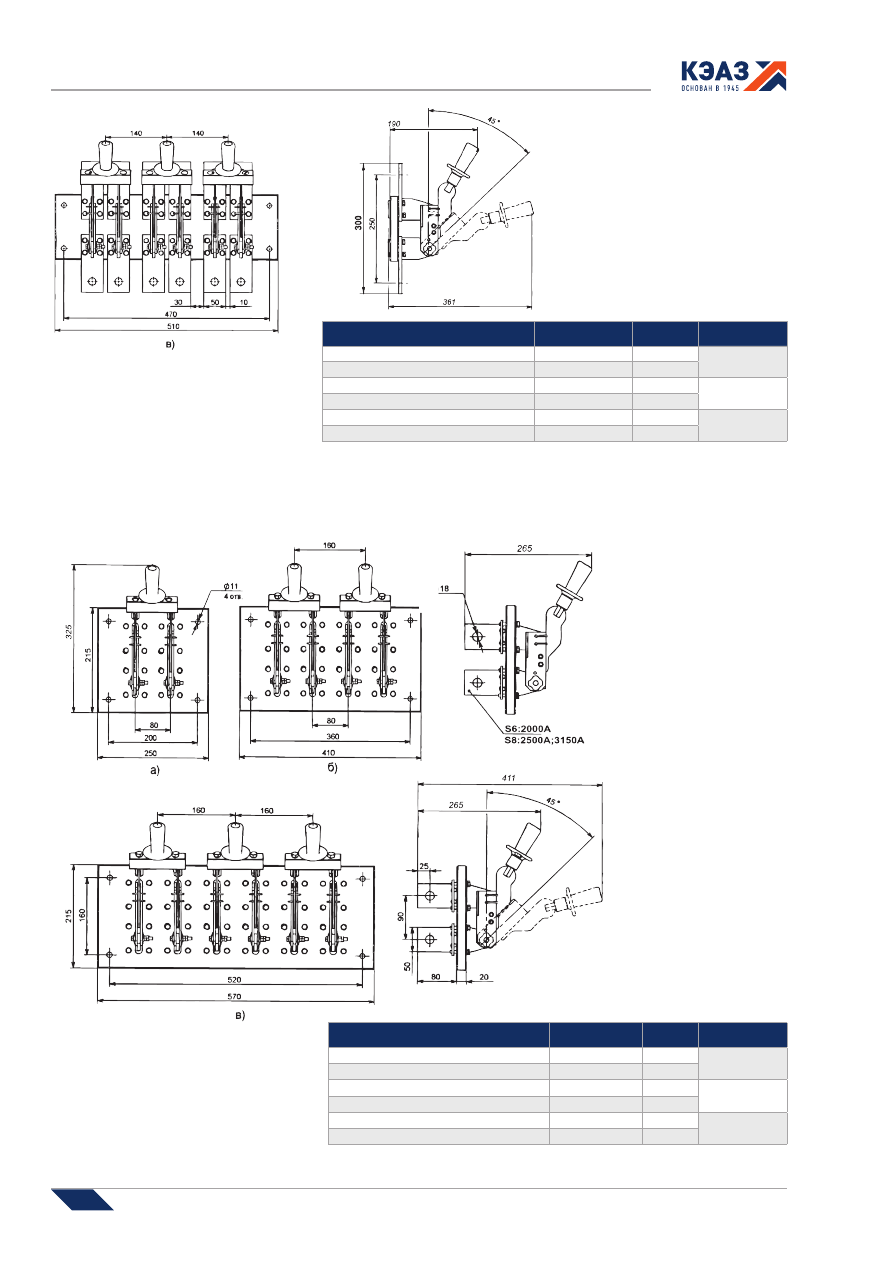

Разъединитель РЕ19 с рукояткой для пополюсного оперирования, заднего присоединения шин на

изоляционной плите

Тип аппарата

Номинальный

ток,  А

Масса, кг Число полюсов

РЕ19-44-11170-2000А-ИП-УХЛ3

2000

4,6

1

РЕ19-45(46)-11170-2500А(3150А)-ИП-УХЛ3

2500/3150

5,7

РЕ19-44-21170-2000А-ИП-УХЛ3

2000

9,5

2

РЕ19-45(46)-21170-2500А(3150А)-ИП-УХЛ3

2500/3150

11,8

РЕ19-44-31170-2000А-ИП-УХЛ3

2000

13,5

3

РЕ19-45(46)-31170-2500А(3150А)-ИП-УХЛ3

2500/3150

15,5

а) однополюсный; б) двухполюсный; в) трехполюсный

Тип аппарата

Номинальный

ток,  А

Масса, кг Число полюсов

РЕ19-44-12270-2000А-ИП-УХЛ3

2000

4,6

1

РЕ19-45(46)-12270-2500А(3150А)-ИП-УХЛ3

2500/3150

5,7

РЕ19-44-22270-2000А-ИП-УХЛ3

2000

9,5

2

РЕ19-45(46)-22270-2500А(3150А)-ИП-УХЛ3

2500/3150

11,8

РЕ19-44-32270-2000А-ИП-УХЛ3

2000

13,5

3

РЕ19-45(46)-32270-2500А(3150А)-ИП-УХЛ3

2500/3150

15,5

Выключатели-разъединители и разъединители низковольтные

259

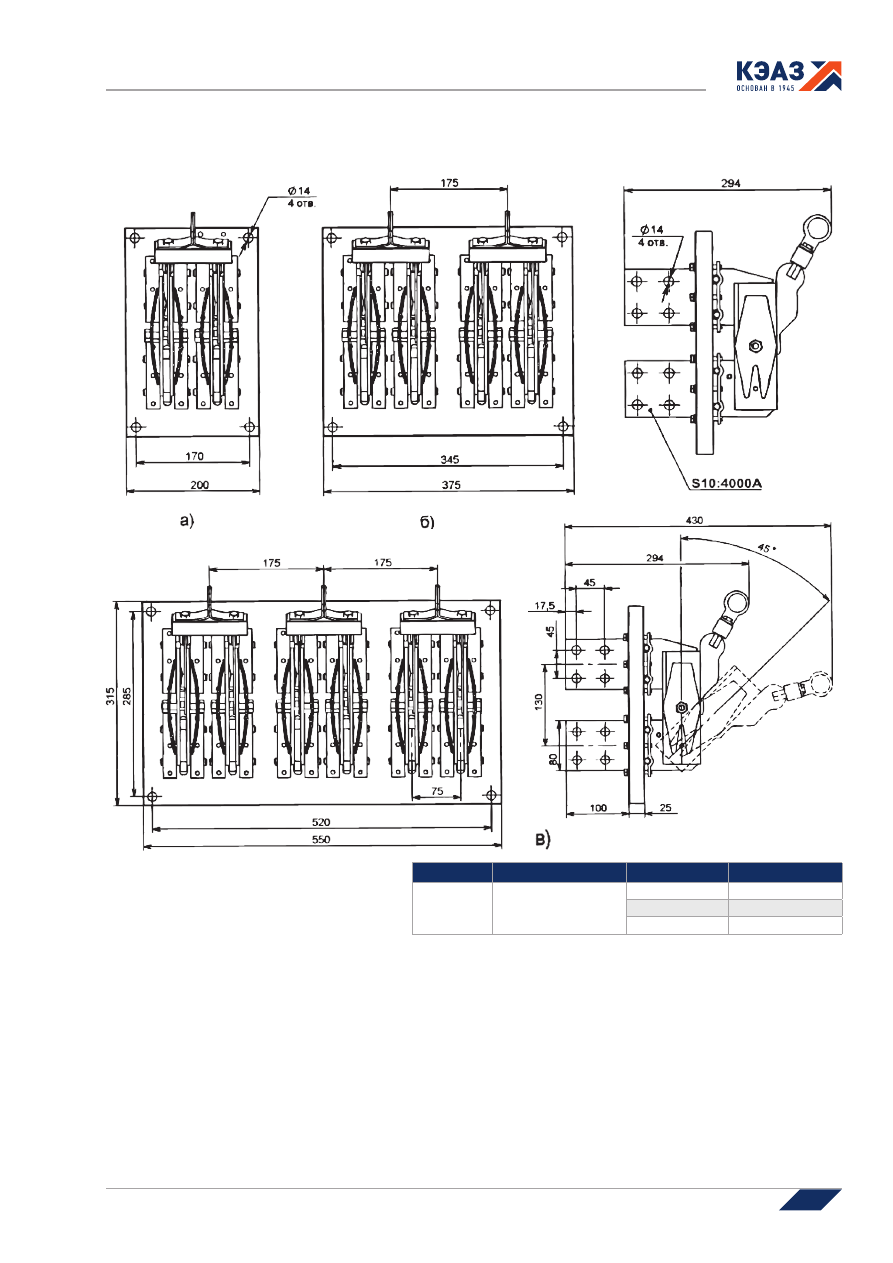

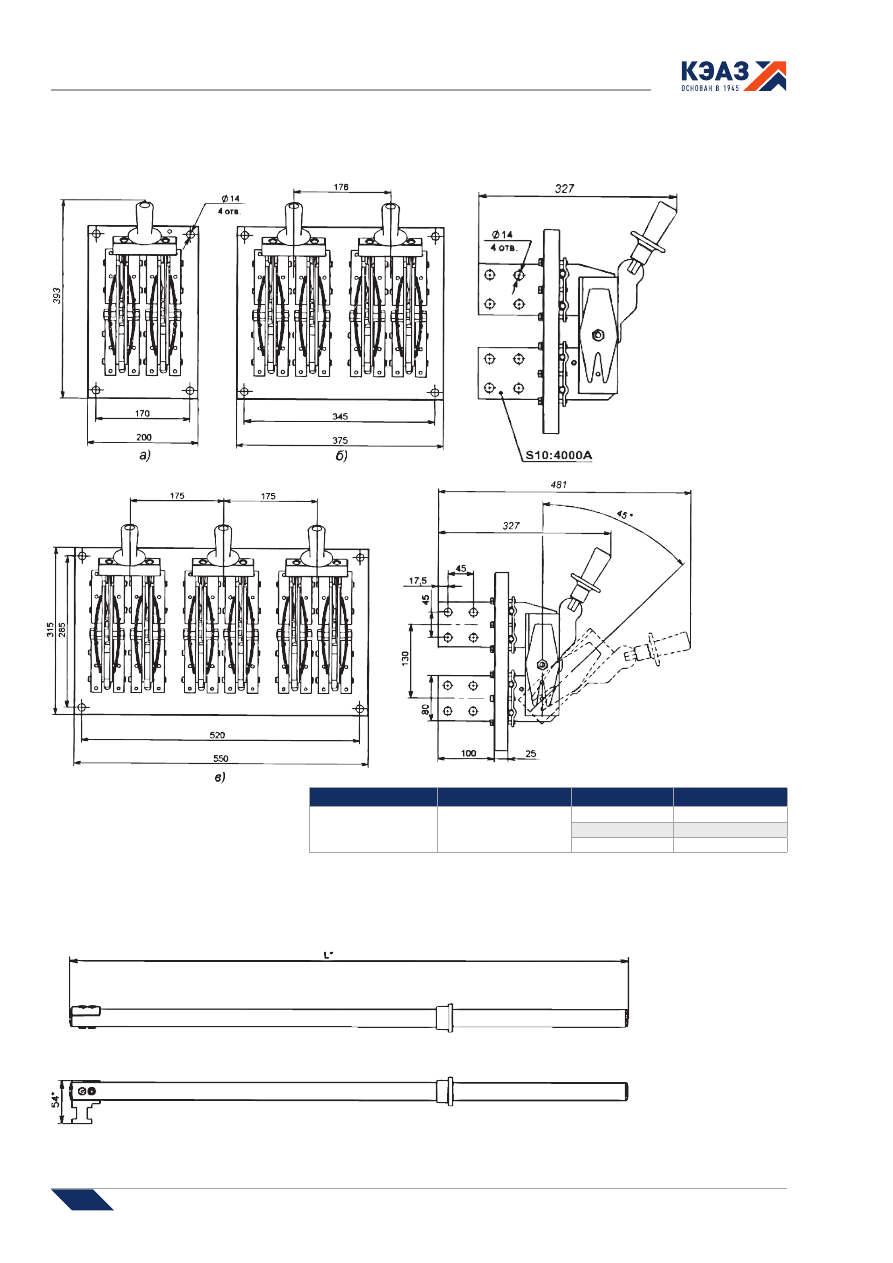

Разъединитель РЕ19-47-1(2,3)2260-4000А-ИП-УХЛ3 с рычагом для пополюсного оперирования, заднего

присоединения шин на изоляционной плите

а) однополюсный; б) двухполюсный; в) трехполюсный

Тип аппарата Номинальный ток,  А

Масса, кг

Число полюсов

РЕ 19-47

4000

13,2

1

26,2

2

39,2

3

Выключатели-разъединители и разъединители низковольтные

260

Разъединитель РЕ19-47-1(2,3)2270-4000А-ИП-УХЛ3 с рукояткой для пополюсного оперирования, заднего

присоединения шин на изоляционной плите

Тип аппарата

Номинальный ток,  А

Масса, кг

Число полюсов

РЕ 19-47

4000

13,4

1

26,6

2

39,8

3

а) однополюсный; б) двухполюсный; в) трехполюсный

Штанга ШО-1 для оперирования РЕ19

*L может быть: 706 мм; 1041 мм; 1241 мм; 1541 мм; 2041 мм.

Предохранители низковольтные

261

ПРЕДОХРАНИТЕЛИ НИЗКОВОЛЬТНЫЕ



ГОСТ Р МЭК 60269-1 «Низковольтные плавкие предохранители. Общие требования».



ГОСТ 31196.2 «Низковольтные предохранители. Дополнительные требования к плавким предохранителям промышленного

назначения».



ГОСТ 31396.2.1 «Низковольтные плавкие предохранители. Дополнительные требования к плавким предохранителям

промышленного назначения».



ГОСТ 31196.4 «Низковольтные плавкие предохранители. Дополнительные требования к плавким предохранителям для защиты

полупроводниковых устройств».

Стандарты



Номинальное напряжение U

n

 - напряжение, при котором гарантируются параметры отключения.



Номинальный ток l

n

 - значение тока, который предохранитель может длительное время проводить в установленных условиях

без повреждения плавкой вставки (срабатывания предохранителя).



Предельная отключающая способность (кА) - максимальный ожидаемый ток короткого замыкания, который способен отключить

предохранитель без разрушения.



Интеграл Джоуля l

2

t (А

2

с) - количество энергии, выделяемое в защищаемую цепь за время срабатывания предохранителя.



Потери мощности (Вт) - произведение падения напряжения на номинальный ток при установившемся тепловом состоянии.

Основные параметры предохранителей



Быстрое срабатывание для предотвращения повреждения защищаемых устройств.



Высокая номинальная отключающая способность в цепях постоянного и переменного тока.



Ограничение тока короткого замыкания.

Основные требования, предъявляемые к предохранителям

Предохранители КЭАЗ соответствуют требованиям отечественных и

международных стандартов

Предохранители низковольтные

262

Силовые предохранители КЭАЗ являются оптимальным решением для защиты электрооборудования промышленных установок,

кабельных линий и электрических цепей от перегрузок и токов короткого замыкания.

Для идентификации по данному параметру предохранители маркируются двумя латинскими буквами.

Первая (строчная) из которых обозначает диапазон отключения:

а - с отключающей способностью в части диапазона токов отключения, гарантируют надежную защиту оборудования от токов

короткого замыкания;

g - с отключающей способностью в полном диапазоне токов отключения, гарантируют надежную защиту оборудования от токов

перегрузки и короткого замыкания.

Вторая (заглавная) буква описывает тип защищаемого оборудования (характеристику или категорию):

G - общего применения;

L - защита кабелей и распределительных устройств;

М - защита электродвигателей;

R - защита полупроводниковых приборов.

Серия

Тип

Номинальный ток, In



Исполнение по виду

присоединения

Номинальное

напряжение, В

Характеристика

диапазона

отключения

НПН2-60

НПН2-60

6,3-63А

цилиндрическое

~380; =220

gG

ППН

ППН33 габ. 00С

6-100А

ножевое

~500

gG

ППНЗЗ габ.00

6-160А

ножевое

~500

gG

ППНЗЗ габ.0

40-160А

ножевое

~500

gG

ППНЗ5 габ.1

10-100А

ножевое

~500

gG

ППНЗ5 габ.1

200-250А

ножевое

~500

gG

ППНЗ7 габ.2

40-250А

ножевое

~500

gG

ППНЗ7 габ.2

315-400А

ножевое

~500

gG

ППНЗ9 габ.3

100-400А

ножевое

~500

gG

ППНЗ9 габ.3

500-630А

ножевое

~500

gG

ППН41 габ.4а

400-1250А

ножевое

~500

gG

ППН41 габ.4

630А

ножевое

~500

gG

ППН41 габ.4

800-1000А

ножевое

~500

gG

ППН41 габ.4

1250А

ножевое

~500

gG

ПН2

ПН2-100

10-100А

ножевое

~380;=220

gG

ПН2-250

80-250А

ножевое

~380;=220

gG

ПН2-400

200-400А

ножевое

~380;=220

gG

ПН2-600

315-630А

ножевое

~380:=220

gG

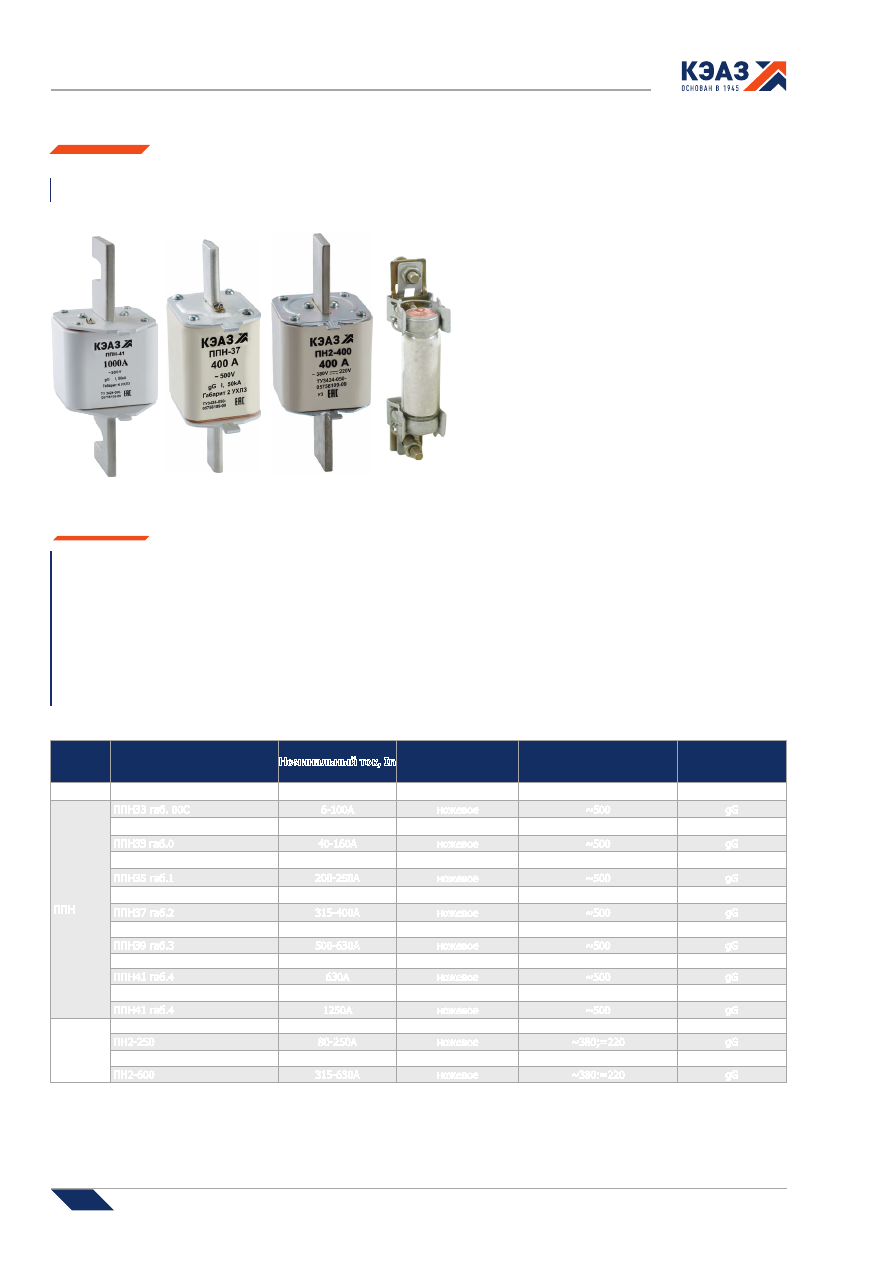

Предохранители промышленного применения (силовые)

Маркировка токов отключения

Предохранители низковольтные

263

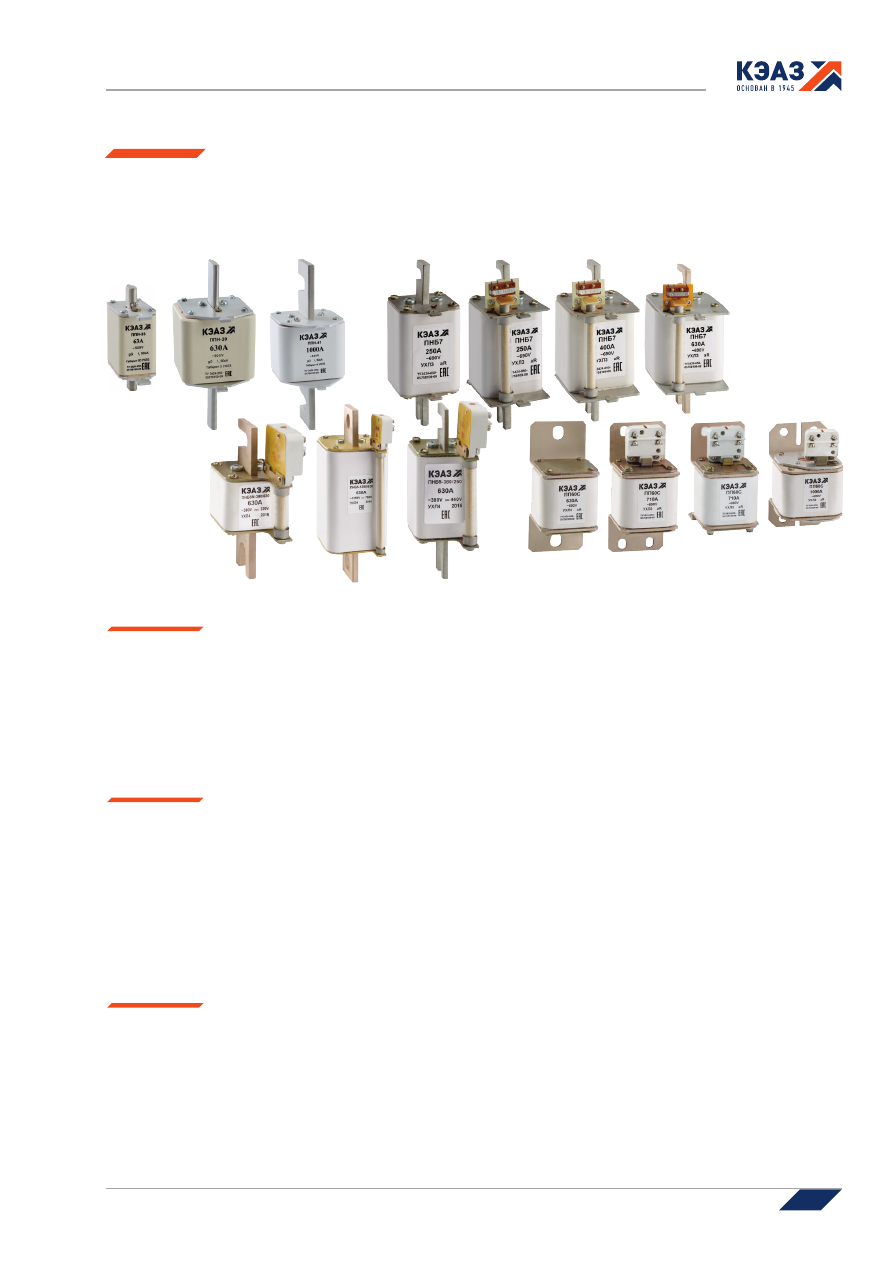

Силовые предохранители серии ППН предназначены для защиты при перегрузках и коротких замыканиях электрических

сетей и электрооборудования промышленных предприятий, общественных и жилых зданий, переменного тока с номинальным

напряжением  до 500 В частоты 50 и 60 Гц.

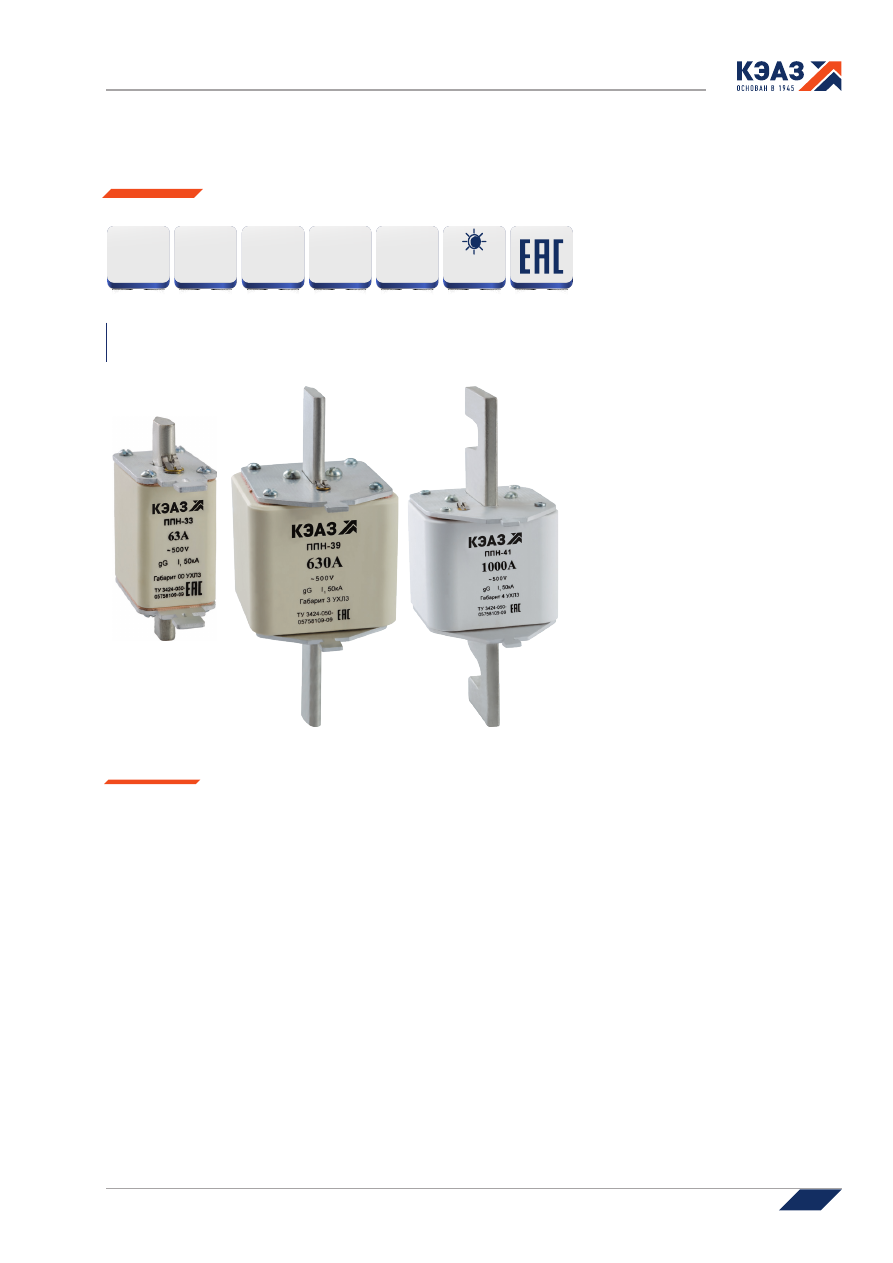

Предохранители ножевого типа серии ППН

ТУ 3424-050-05758109-2009

Соответствуют требованиям стандарта ГОСТ Р МЭК 60269-1-2010

Преимущества



Реализация любых технических решений

        - полный ассортимент номенклатуры на токи от 6 до 1600А;
        - большие значения предельного тока отключения до 50 кА;
        - простая селективная координация;
        - экономичность при обеспечении высокой надежности;
        - индикация и сигнализация срабатывания предохранителя.



Обеспечение надежной работы и безопасности эксплуатации

        - способность пропускать ограниченные значения ожидаемого тока короткого замыкания;
        - надежная защита от коротких замыканий и перегрузок;
        - высокое качество применяемых материалов;
        - длительный срок службы и простота обслуживания.



Расширенные области применения

        - возможность применение в суровых условиях эксплуатации - климатическое исполнение УХЛ.

ДО

1600 А

50

кА

ПКС

-60°С

+40°С

1

ИНДИКАТОР

500 В

АС

гарантия

2

года

Предохранители низковольтные

264

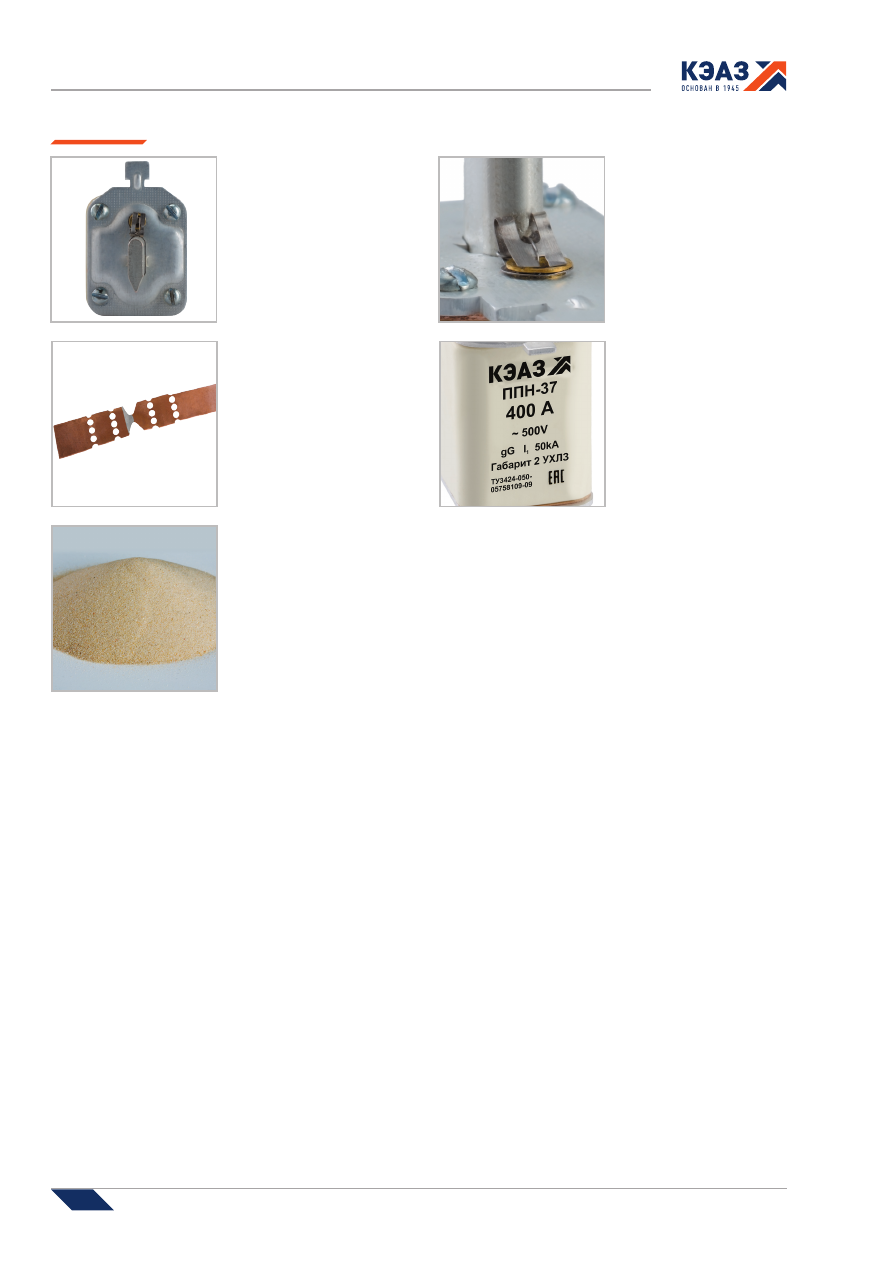

Особенности конструкции

Контакты плавкой вставки

выполнены в форме ножа

(заострены), что позволяет их

устанавливать в держатели с

меньшими усилиями.

В конструкции плавкой

вставки есть специальный

индикатор, выполненный

в виде выдвижного штока,

который позволяет визуально

определять сработавшие

предохранители.

Плавкие элементы выполнены

из электротехнической меди с

нанесением напайки из олова,

что позволяет обеспечить

защиту от коротких

замыканий и перегрузок.

Керамический корпус

обладает высокой

прочностью, за счет чего

обеспечиваются высокие

показатели отключающей

способности.

Технология засыпки

предохранителей

наполнителем (кварцевый

песок высокой очистки)

позволяет достичь высокой

плотности заполнения и

обеспечивает эффективное

гашение электрической дуги

внутри предохранителя при

его срабатывании.

Предохранители низковольтные

265

Типоисполнение

Предохранитель ППН-33-23-00С-100А-УХЛ3-КЭАЗ
Вставка плавкая ППН-33-Х3-00С-100А-УХЛ3-КЭАЗ

Пример записи:
Основание ППН-00-И1-В-УХЛ3-КЭАЗ



ППН

- Условное обозначение серии

Х

1

Х

2

- Двузначное число: условное обозначение габарита

Обозначение

33

35

37

39

41

Максимальный ток

габарита, А

100

160

160

250

400

630

1250

Габарит

00С

00

0

1

2

3

4

Х

3

- Цифра. Условное обозначение комплектации: Х - без основания (плавкая вставка)

Х

4

- Цифра. Условное обозначение наличия указателя срабатывания: 0 - без указателя срабатывания;
  3 - с указателем срабатывания

Х

5

- Цифра. Габарит  - 00С; 00; 0; 1; 2; 3; 4

Х

6

…А

- Цифра. Величина номинального тока плавкой вставки, А

УХЛ3

- Климатическое исполнение  по ГОСТ 15150; УХЛ3

КЭАЗ

- Торговая марка

ППН

- Условное обозначение серии

ХХ

- Двузначное или однозначное число - обозначение габарита: 00; 0; 1; 2; 3; 4

ИХ

- Буква "И" - исполнение основания и цифра - номер исполнения:

1

2

см. рисунок

стр. 274

стр. 275

УХЛ3

- Климатическое исполнение по ГОСТ 15150-69; УХЛ3

КЭАЗ

- Торговая марка

ППН-Х

1

Х

2

3

Х

4

5

6

…А-УХЛ3-КЭАЗ

ППН-ХХ-ИХ-УХЛ3-КЭАЗ

*) См. структуру условного обозначения оснований

Структура условного обозначения плавкой вставки

Структура условного обозначения основания

Предохранители низковольтные

266

Технические характеристики

Способ установки:



монтируются на собственном изоляционном  основании, в контакты основания.

Условия эксплуатации:



климатическое исполнение:  УХЛЗ;



диапазон рабочих температур: от  -60°С  до +40°С;



группа условий эксплуатации: М7,  М25;



рабочее положение в пространстве: вертикальное или горизонтальное.

Тип

Номиналь-

ный ток, А

Номинальное

напряжение, В



переменный ток

Потери

мощности

(Вт) при I

n

Предельный ток

отключения, кА



переменный ток

Упаковка,

шт

Масса, кг

ППН-33-Х3 (Х0)

габарит

00С

6

500

1,6

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

10

500

1,7

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

16

500

1,8

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

20

500

1,9

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

25

500

2,0

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

32

500

2,1

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

40

500

3,1

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

50

500

4,3

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

63

500

5,8

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

80

500

9,0

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00С

100

500

11

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

6

500

1,6

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

10

500

1,7

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

16

500

1,8

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

20

500

1,9

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

25

500

2,0

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

32

500

2,1

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

40

500

3,1

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

50

500

4,3

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

63

500

5,8

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

80

500

9,0

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

100

500

10,2

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

125

500

12,2

50

5

0,2

ППН-33-Х3 (Х0)

габарит

00

160

500

14,4

50

5

0,2

ППН-33-Х3 (Х0)

габарит

0

40

500

3,1

50

5

0,26

ППН-33-Х3 (Х0)

габарит

0

50

500

4,3

50

5

0,26

ППН-33-Х3 (Х0)

габарит

0

63

500

5,8

50

5

0,26

ППН-33-Х3 (Х0)

габарит

0

80

500

9,0

50

5

0,26

ППН-33-Х3 (Х0)

габарит

0

100

500

10,2

50

5

0,26

ППН-33-Х3 (Х0)

габарит

0

125

500

12,2

50

5

0,26

ППН-33-Х3 (Х0)

габарит

0

160

500

16

50

5

0,26

ППН-35-Х3 (Х0)

габарит

1

10

500

1,7

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

16

500

1,8

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

20

500

1,9

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

32

500

2,1

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

63

500

5,8

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

80

500

9,0

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

100

500

11

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

125

500

12,2

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

160

500

16

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

200

500

18,6

50

5

0,27

ППН-35-Х3 (Х0)

габарит

1

250

500

23

50

5

0,27

ППН-37-Х3 (Х0)

габарит

2

40

500

3,1

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

50

500

4,3

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

63

500

5,8

50

5

0,5

Предохранители низковольтные

267

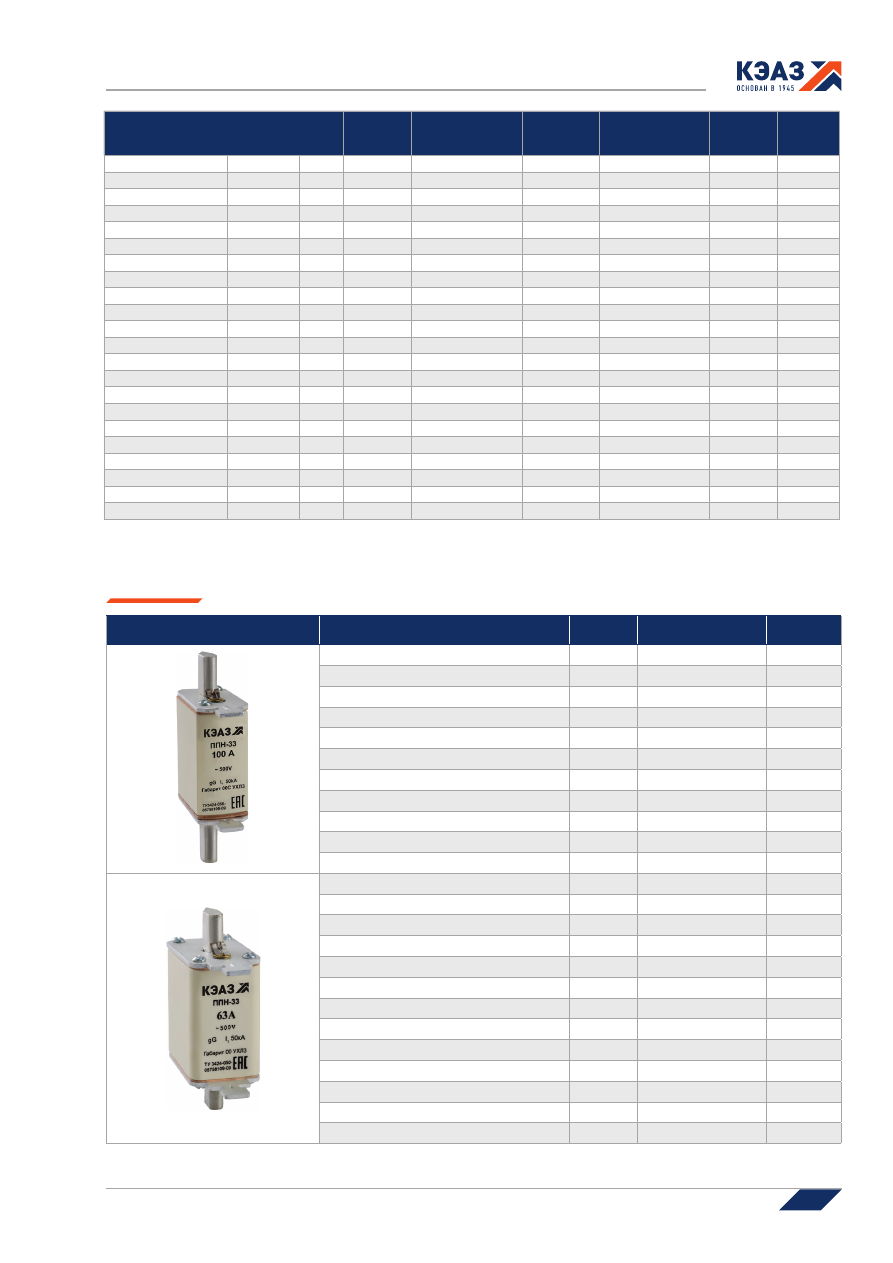

Артикулы

Тип

Номиналь-

ный ток, А

Номинальное

напряжение, В



переменный ток

Потери

мощности

(Вт) при I

n

Предельный ток

отключения, кА



переменный ток

Упаковка,

шт

Масса, кг

ППН-37-Х3 (Х0)

габарит

2

80

500

9,0

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

100

500

11

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

125

500

12,2

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

160

500

14,4

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

200

500

18,6

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

250

500

23

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

315

500

30,5

50

5

0,5

ППН-37-Х3 (Х0)

габарит

2

400

500

34,0

50

5

0,5

ППН-39-Х3 (Х0)

габарит

3

100

500

11

50

5

1,1

ППН-39-Х3 (Х0)

габарит

3

160

500

14,4

50

5

1,1

ППН-39-Х3 (Х0)

габарит

3

200

500

18,6

50

5

1,1

ППН-39-Х3 (Х0)

габарит

3

250

500

23

50

5

1,1

ППН-39-Х3 (Х0)

габарит

3

315

500

30,5

50

5

1,1

ППН-39-Х3 (Х0)

габарит

3

400

500

34,0

50

5

1,1

ППН-39-Х3 (Х0)

габарит

3

500

500

40,3

50

5

1,1

ППН-39-Х3 (Х0)

габарит

3

630

500

48

50

5

1,1

ППН-41-Х3 (Х0)

габарит

4

630

500

48

50

5

2,6

ППН-41-Х3 (Х0)

габарит

4

800

500

60,0

50

5

2,6

ППН-41-Х3 (Х0)

габарит

4

1000

500

90,0

50

5

2,6

ППН-41-Х3 (Х0)

габарит

4

1250

500

110,0

50

5

2,6

Наименование

Габарит

Номинальный ток

плавкой вставки, А

Артикул

Вставка плавкая ППН-33-X0-00С-6А-УХЛ3

00C

6

111300

Вставка плавкая ППН-33-X0-00С-10А-УХЛ3

00C

10

111292

Вставка плавкая ППН-33-X0-00С-16А-УХЛ3

00C

16

111294

Вставка плавкая ППН-33-X0-00С-20А-УХЛ3

00C

20

111295

Вставка плавкая ППН-33-X0-00С-25А-УХЛ3

00C

25

111296

Вставка плавкая ППН-33-X0-00С-32А-УХЛ3

00C

32

111297

Вставка плавкая ППН-33-X0-00С-40А-УХЛ3

00C

40

111298

Вставка плавкая ППН-33-X0-00С-50А-УХЛ3

00C

50

111299

Вставка плавкая ППН-33-X0-00С-63А-УХЛ3

00C

63

111301

Вставка плавкая ППН-33-X0-00С-80А-УХЛ3

00C

80

111302

Вставка плавкая ППН-33-X0-00С-100А-УХЛ3

00C

100

111293

Вставка плавкая ППН-33-X0-00-6А-УХЛ3

00

6

111289

Вставка плавкая ППН-33-X0-00-10А-УХЛ3

00

10

111279

Вставка плавкая ППН-33-X0-00-16А-УХЛ3

00

16

111282

Вставка плавкая ППН-33-X0-00-20А-УХЛ3

00

20

111284

Вставка плавкая ППН-33-X0-00-25А-УХЛ3

00

25

111285

Вставка плавкая ППН-33-X0-00-32А-УХЛ3

00

32

111286

Вставка плавкая ППН-33-X0-00-40А-УХЛ3

00

40

111287

Вставка плавкая ППН-33-X0-00-50А-УХЛ3

00

50

111288

Вставка плавкая ППН-33-X0-00-63А-УХЛ3

00

63

111290

Вставка плавкая ППН-33-X0-00-80А-УХЛ3

00

80

111291

Вставка плавкая ППН-33-X0-00-100А-УХЛ3

00

100

111280

Вставка плавкая ППН-33-X0-00-125А-УХЛ3

00

125

111281

Вставка плавкая ППН-33-X0-00-160А-УХЛ3

00

160

111283

Предохранители низковольтные

268

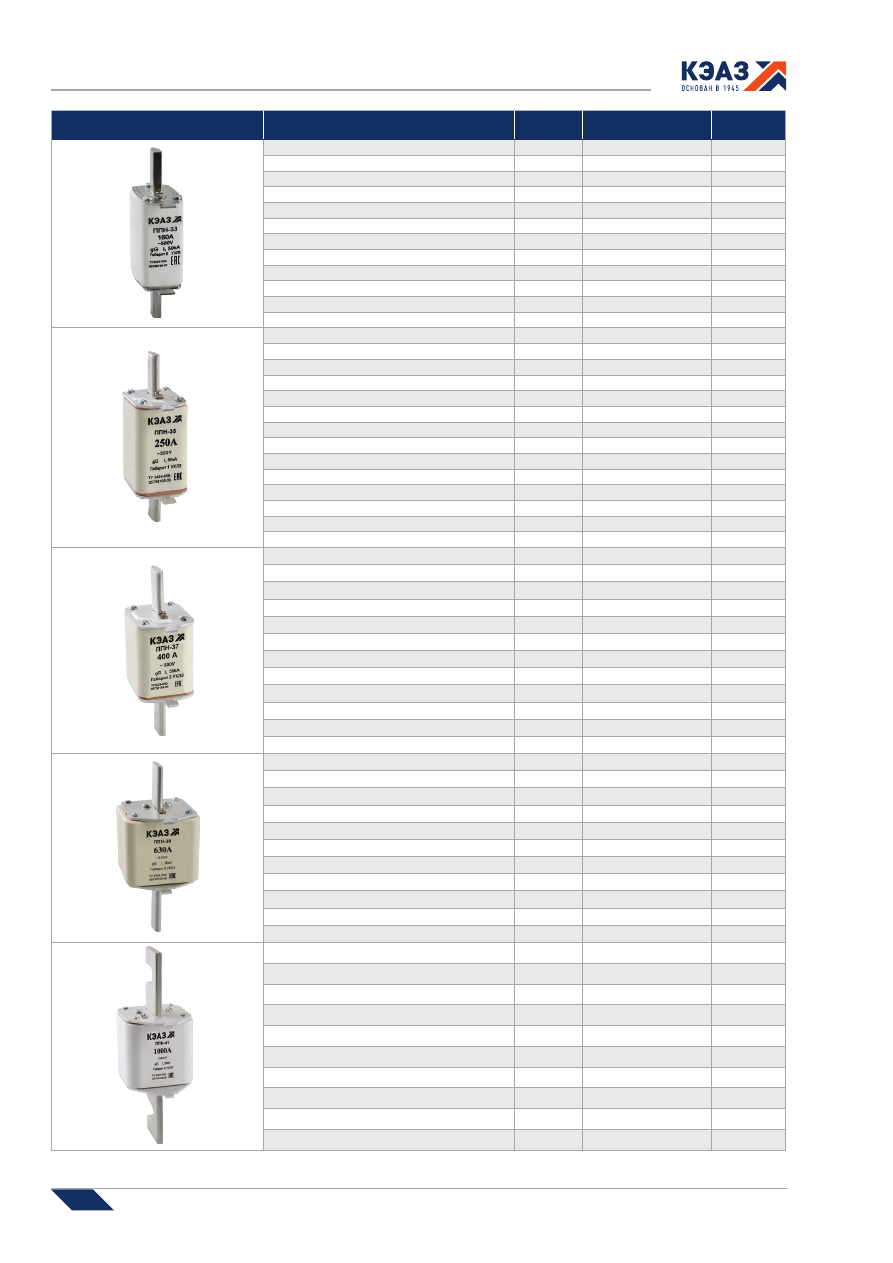

Наименование

Габарит

Номинальный ток

плавкой вставки, А

Артикул

Вставка плавкая ППН-33-X0-0-4А-УХЛ3

0

4

244892

Вставка плавкая ППН-33-X0-0-16А-УХЛ3

0

16

244888

Вставка плавкая ППН-33-X0-0-20А-УХЛ3

0

20

244889

Вставка плавкая ППН-33-X0-0-25А-УХЛ3

0

25

244890

Вставка плавкая ППН-33-X0-0-32А-УХЛ3

0

32

244891

Вставка плавкая ППН-33-X0-0-40А-УХЛ3

0

40

244860

Вставка плавкая ППН-33-X0-0-50А-УХЛ3

0

50

244861

Вставка плавкая ППН-33-X0-0-63А-УХЛ3

0

63

244862

Вставка плавкая ППН-33-X0-0-80А-УХЛ3

0

80

244863

Вставка плавкая ППН-33-X0-0-100А-УХЛ3

0

100

244857

Вставка плавкая ППН-33-X0-0-125А-УХЛ3

0

125

244858

Вставка плавкая ППН-33-X0-0-160А-УХЛ3

0

160

244859

Вставка плавкая ППН-35-X0-1-10А-УХЛ3

1

10

111303

Вставка плавкая ППН-35-X0-1-16А-УХЛ3

1

16

111306

Вставка плавкая ППН-35-X0-1-20А-УХЛ3

1

20

111308

Вставка плавкая ППН-35-X0-1-25А-УХЛ3

1

25

244910

Вставка плавкая ППН-35-X0-1-32А-УХЛ3

1

32

111311

Вставка плавкая ППН-35-X0-1-40А-УХЛ3

1

40

244911

Вставка плавкая ППН-35-X0-1-50А-УХЛ3

1

50

244912

Вставка плавкая ППН-35-X0-1-63А-УХЛ3

1

63

111312

Вставка плавкая ППН-35-X0-1-80А-УХЛ3

1

80

111313

Вставка плавкая ППН-35-X0-1-100А-УХЛ3

1

100

111304

Вставка плавкая ППН-35-X0-1-125А-УХЛ3

1

125

111305

Вставка плавкая ППН-35-X0-1-160А-УХЛ3

1

160

111307

Вставка плавкая ППН-35-X0-1-200А-УХЛ3

1

200

111309

Вставка плавкая ППН-35-X0-1-250А-УХЛ3

1

250

111310

Вставка плавкая ППН-37-X0-2-40А-УХЛ3

2

40

111320

Вставка плавкая ППН-37-X0-2-50А-УХЛ3

2

50

111322

Вставка плавкая ППН-37-X0-2-63А-УХЛ3

2

63

111323

Вставка плавкая ППН-37-X0-2-80А-УХЛ3

2

80

111324

Вставка плавкая ППН-37-X0-2-100А-УХЛ3

2

100

111314

Вставка плавкая ППН-37-X0-2-125А-УХЛ3

2

125

111315

Вставка плавкая ППН-37-X0-2-160А-УХЛ3

2

160

111316

Вставка плавкая ППН-37-X0-2-200А-УХЛ3

2

200

111317

Вставка плавкая ППН-37-X0-2-250А-УХЛ3

2

250

111318

Вставка плавкая ППН-37-X0-2-315А-УХЛ3

2

315

111319

Вставка плавкая ППН-37-X0-2-355А-УХЛ3

2

355

244924

Вставка плавкая ППН-37-X0-2-400А-УХЛ3

2

400

111321

Вставка плавкая ППН-39-X0-3-63А-УХЛ3

3

63

244936

Вставка плавкая ППН-39-X0-3-100А-УХЛ3

3

100

244925

Вставка плавкая ППН-39-X0-3-125А-УХЛ3

3

125

244933

Вставка плавкая ППН-39-X0-3-160А-УХЛ3

3

160

244926

Вставка плавкая ППН-39-X0-3-200А-УХЛ3

3

200

244927

Вставка плавкая ППН-39-X0-3-250А-УХЛ3

3

250

111328

Вставка плавкая ППН-39-X0-3-315А-УХЛ3

3

315

244929

Вставка плавкая ППН-39-X0-3-355А-УХЛ3

3

355

244934

Вставка плавкая ППН-39-X0-3-400А-УХЛ3

3

400

244930

Вставка плавкая ППН-39-X0-3-500А-УХЛ3

3

500

111331

Вставка плавкая ППН-39-X0-3-630А-УХЛ3

3

630

111332

Вставка плавкая ППН-41-X0-4-630А-УХЛ3

4

630

244940

Вставка плавкая ППН-41-X0-4-800А-УХЛ3

4

800

244941

Вставка плавкая ППН-41-X0-4-1000А-УХЛ3

4

1000

111333

Вставка плавкая ППН-41-X0-4-1250А-УХЛ3

4

1250

244938

Вставка плавкая ППН-41-X0-4-1600А-УХЛ3

4

1600

244939

Вставка плавкая ППН-41-X0-4A-630А-УХЛ3

4a

630

248882

Вставка плавкая ППН-41-X0-4A-800А-УХЛ3

4a

800

248883

Вставка плавкая ППН-41-X0-4A-1000А-УХЛ3

4a

1000

244942

Вставка плавкая ППН-41-X0-4A-1250А-УХЛ3

4a

1250

248884

Вставка плавкая ППН-41-X0-4A-1600А-УХЛ3

4a

1600

248885

Предохранители низковольтные

269

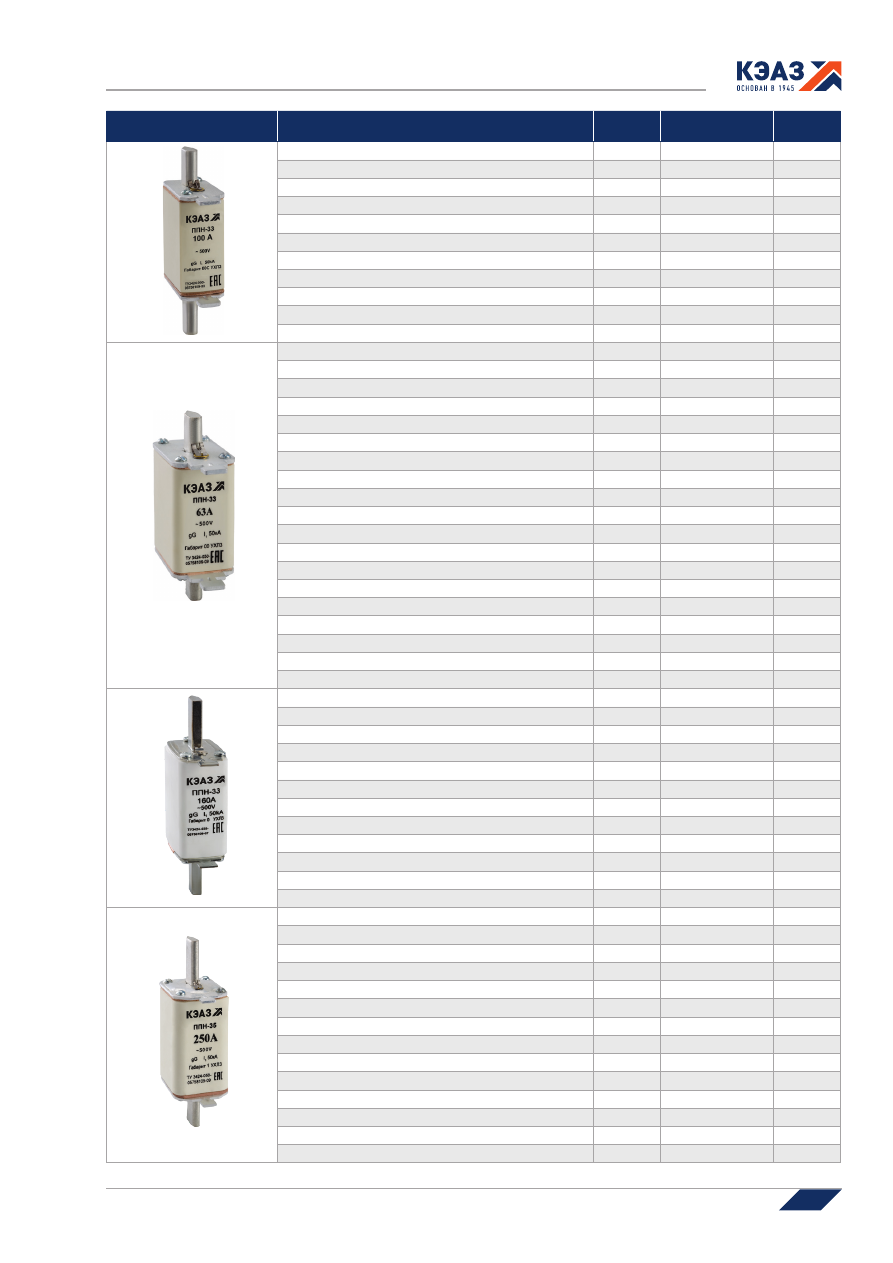

Наименование

Габарит

Номинальный ток

плавкой вставки, А

Артикул

Вставка плавкая ППН-33-X3-00С-6А-УХЛ3

00С

6

111368

Вставка плавкая ППН-33-X3-00С-10А-УХЛ3

00С

10

111360

Вставка плавкая ППН-33-X3-00С-16А-УХЛ3

00С

16

111362

Вставка плавкая ППН-33-X3-00С-20А-УХЛ3

00С

20

111363

Вставка плавкая ППН-33-X3-00С-25А-УХЛ3

00С

25

111364

Вставка плавкая ППН-33-X3-00С-32А-УХЛ3

00С

32

111365

Вставка плавкая ППН-33-X3-00С-40А-УХЛ3

00С

40

111366

Вставка плавкая ППН-33-X3-00С-50А-УХЛ3

00С

50

111367

Вставка плавкая ППН-33-X3-00С-63А-УХЛ3

00С

63

111369

Вставка плавкая ППН-33-X3-00С-80А-УХЛ3

00С

80

111370

Вставка плавкая ППН-33-X3-00С-100А-УХЛ3

00С

100

111361

Вставка плавкая ППН-33-X3-00-6А-УХЛ3

00

6

111357

Вставка плавкая ППН-33-X3-00-10А-УХЛ3

00

10

111347

Вставка плавкая ППН-33-Х3-00-10А-Т3

00

10

120172

Вставка плавкая ППН-33-X3-00-16А-УХЛ3

00

16

111350

Вставка плавкая ППН-33-X3-00-20А-УХЛ3

00

20

111352

Вставка плавкая ППН-33-Х3-00-20А-Т3

00

20

120178

Вставка плавкая ППН-33-X3-00-25А-УХЛ3

00

25

111353

Вставка плавкая ППН-33-X3-00-32А-УХЛ3

00

32

111354

Вставка плавкая ППН-33-Х3-00-32А-Т3

00

32

120181

Вставка плавкая ППН-33-X3-00-40А-УХЛ3

00

40

111355

Вставка плавкая ППН-33-Х3-00-40А-Т3

00

40

120183

Вставка плавкая ППН-33-X3-00-50А-УХЛ3

00

50

111356

Вставка плавкая ППН-33-X3-00-63А-УХЛ3

00

63

111358

Вставка плавкая ППН-33-Х3-00-63А-Т3

00

63

120188

Вставка плавкая ППН-33-X3-00-80А-УХЛ3

00

80

111359

Вставка плавкая ППН-33-X3-00-100А-УХЛ3

00

100

111348

Вставка плавкая ППН-33-Х3-00-100А-Т3

00

100

120193

Вставка плавкая ППН-33-X3-00-125А-УХЛ3

00

125

111349

Вставка плавкая ППН-33-X3-00-160А-УХЛ3

00

160

111351

Вставка плавкая ППН-33-Х3-0-4А-УХЛ3

0

4

120203

Вставка плавкая ППН-33-Х3-0-16А-УХЛ3

0

16

120212

Вставка плавкая ППН-33-Х3-0-20А-УХЛ3

0

20

120214

Вставка плавкая ППН-33-Х3-0-25А-УХЛ3

0

25

120216

Вставка плавкая ППН-33-Х3-0-32А-УХЛ3

0

32

120218

Вставка плавкая ППН-33-X3-0-40А-УХЛ3

0

40

111342

Вставка плавкая ППН-33-X3-0-50А-УХЛ3

0

50

111344

Вставка плавкая ППН-33-X3-0-63А-УХЛ3

0

63

111345

Вставка плавкая ППН-33-X3-0-80А-УХЛ3

0

80

111346

Вставка плавкая ППН-33-X3-0-100А-УХЛ3

0

100

111338

Вставка плавкая ППН-33-X3-0-125А-УХЛ3

0

125

111339

Вставка плавкая ППН-33-X3-0-160А-УХЛ3

0

160

111341

Вставка плавкая ППН-35-X3-1-10А-УХЛ3

1

10

111371

Вставка плавкая ППН-35-X3-1-16А-УХЛ3

1

16

111374

Вставка плавкая ППН-35-X3-1-20А-УХЛ3

1

20

111376

Вставка плавкая ППН-35-Х3-1-25А-УХЛ3

1

25

120225

Вставка плавкая ППН-35-X3-1-32А-УХЛ3

1

32

111379

Вставка плавкая ППН-35-Х3-1-40А-УХЛ3

1

40

120229

Вставка плавкая ППН-35-Х3-1-50А-УХЛ3

1

50

120232

Вставка плавкая ППН-35-X3-1-63А-УХЛ3

1

63

111380

Вставка плавкая ППН-35-X3-1-80А-УХЛ3

1

80

111381

Вставка плавкая ППН-35-X3-1-100А-УХЛ3

1

100

111372

Вставка плавкая ППН-35-X3-1-125А-УХЛ3

1

125

111373

Вставка плавкая ППН-35-X3-1-160А-УХЛ3

1

160

111375

Вставка плавкая ППН-35-X3-1-200А-УХЛ3

1

200

111377

Вставка плавкая ППН-35-X3-1-250А-УХЛ3

1

250

111378

Предохранители низковольтные

270

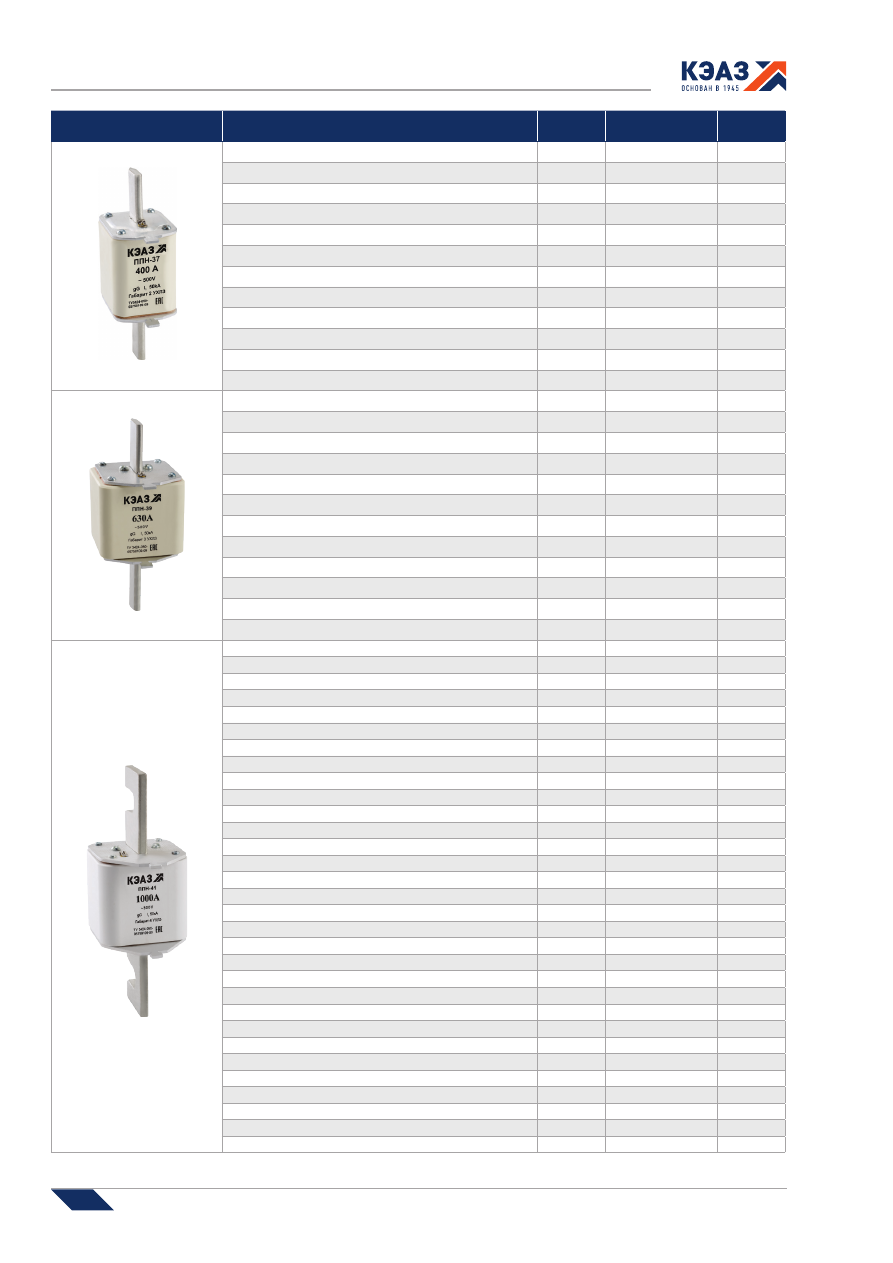

Наименование

Габарит

Номинальный ток

плавкой вставки, А

Артикул

Вставка плавкая ППН-37-X3-2-40А-УХЛ3

2

40

111388

Вставка плавкая ППН-37-X3-2-50А-УХЛ3

2

50

111391

Вставка плавкая ППН-37-X3-2-63А-УХЛ3

2

63

111392

Вставка плавкая ППН-37-X3-2-80А-УХЛ3

2

80

111393

Вставка плавкая ППН-37-X3-2-100А-УХЛ3

2

100

111382

Вставка плавкая ППН-37-X3-2-125А-УХЛ3

2

125

111383

Вставка плавкая ППН-37-X3-2-160А-УХЛ3

2

160

111384

Вставка плавкая ППН-37-X3-2-200А-УХЛ3

2

200

111385

Вставка плавкая ППН-37-X3-2-250А-УХЛ3

2

250

111386

Вставка плавкая ППН-37-X3-2-315А-УХЛ3

2

315

111387

Вставка плавкая ППН-37-Х3-2-355А-УХЛ3

2

355

120250

Вставка плавкая ППН-37-X3-2-400А-УХЛ3

2

400

111390

Вставка плавкая ППН-39-Х3-3-63А-УХЛ3

3

63

120254

Вставка плавкая ППН-39-X3-3-100А-УХЛ3

3

100

111394

Вставка плавкая ППН-39-Х3-3-125А-УХЛ3

3

125

120257

Вставка плавкая ППН-39-X3-3-160А-УХЛ3

3

160

111395

Вставка плавкая ППН-39-X3-3-200А-УХЛ3

3

200

111396

Вставка плавкая ППН-39-X3-3-250А-УХЛ3

3

250

111397

Вставка плавкая ППН-39-X3-3-315А-УХЛ3

3

315

111398

Вставка плавкая ППН-39-Х3-3-355А-УХЛ3

3

355

120259

Вставка плавкая ППН-39-X3-3-400А-УХЛ3

3

400

111399

Вставка плавкая ППН-39-Х3-3-400А-Т3

3

400

120260

Вставка плавкая ППН-39-X3-3-500А-УХЛ3

3

500

111400

Вставка плавкая ППН-39-X3-3-630А-УХЛ3

3

630

111401

Вставка плавкая ППН-41-X3-4-630А-УХЛ3

4

630

111404

Вставка плавкая ППН-41-X3-4-800А-УХЛ3

4

800

111405

Вставка плавкая ППН-41-X3-4-1000А-УХЛ3

4

1000

111402

Вставка плавкая ППН-41-X3-4-1250А-УХЛ3

4

1250

111403

Вставка плавкая ППН-41-X3-4-1600А-УХЛ3

4

1600

240221

Вставка плавкая ППН-41-Х3-4A-1000А-УХЛ3

1000

120268

Вставка плавкая ППН-33-Х1-00-2А-УХЛ3

00

2

120166

Вставка плавкая ППН-33-Х1-00-4А-УХЛ3

00

4

120169

Вставка плавкая ППН-33-Х1-00-6А-УХЛ3

00

6

120170

Вставка плавкая ППН-33-Х1-00-10А-УХЛ3

00

10

120173

Вставка плавкая ППН-33-Х1-00-12А-УХЛ3

00

12

120175

Вставка плавкая ППН-33-Х1-00-16А-УХЛ3

00

16

120177

Вставка плавкая ППН-33-Х1-00-20А-УХЛ3

00

20

120179

Вставка плавкая ППН-33-Х1-00-25А-УХЛ3

00

25

120180

Вставка плавкая ППН-33-Х1-00-32А-УХЛ3

00

32

120182

Вставка плавкая ППН-33-Х1-00-40А-УХЛ3

00

40

120185

Вставка плавкая ППН-33-Х1-00-50А-УХЛ3

00

50

120186

Вставка плавкая ППН-33-Х1-00-63А-УХЛ3

00

63

120190

Вставка плавкая ППН-33-Х1-00-80А-УХЛ3

00

80

120192

Вставка плавкая ППН-33-Х1-00-100А-УХЛ3

00

100

120194

Вставка плавкая ППН-33-Х1-00-125А-УХЛ3

00

125

120196

Вставка плавкая ППН-33-Х1-00-160А-УХЛ3

00

160

120197

Вставка плавкая ППН-35-Х1-1-125А-УХЛ3

1

125

120235

Вставка плавкая ППН-35-Х1-1-160А-УХЛ3

1

160

120236

Вставка плавкая ППН-37-Х1-2-100А-УХЛ3

2

100

120244

Вставка плавкая ППН-37-Х1-2-160А-УХЛ3

2

160

120245

Вставка плавкая ППН-37-Х1-2-250А-УХЛ3

2

250

120247

Вставка плавкая ППН-37-Х1-2-315А-УХЛ3

2

315

120248

Вставка плавкая ППН-37-Х1-2-400А-УХЛ3

2

400

120251

Вставка плавкая ППН-39-Х1-3-400А-УХЛ3

3

400

120261

Вставка плавкая ППН-41-Х1-4A-1600А-УХЛ3

1600

120272

Предохранители низковольтные

271

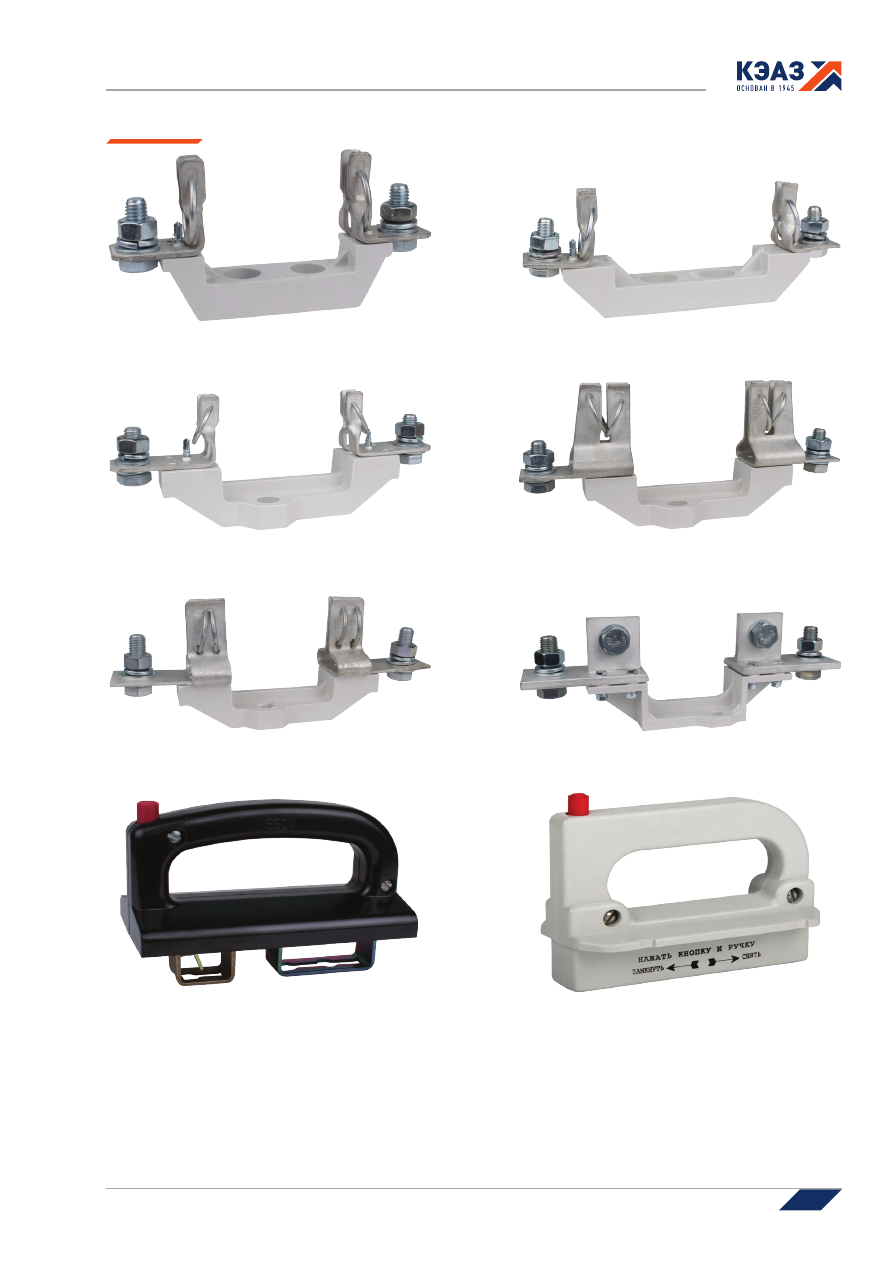

Дополнительные устройства

Основание ППН-00-И2-УХЛ3-КЭАЗ

Основание ППН-0-И2-УХЛ3-КЭАЗ

Основание ППН-1-И2-УХЛ3-КЭАЗ

Основание ППН-2-И2-УХЛ3-КЭАЗ

Основание ППН-3-И2-УХЛ3-КЭАЗ

Основание ППН-00-И2-УХЛ3-КЭАЗ

Рукоятка съема ППН/ПН2-Ф-УХЛ3-КЭАЗ

Рукоятка съема ППН/ПН2-УХЛ3-КЭАЗ

Предохранители низковольтные

272

Плавкая вставка предохранителя

ППН-33 габарит 00С

Масса 0,12 кг

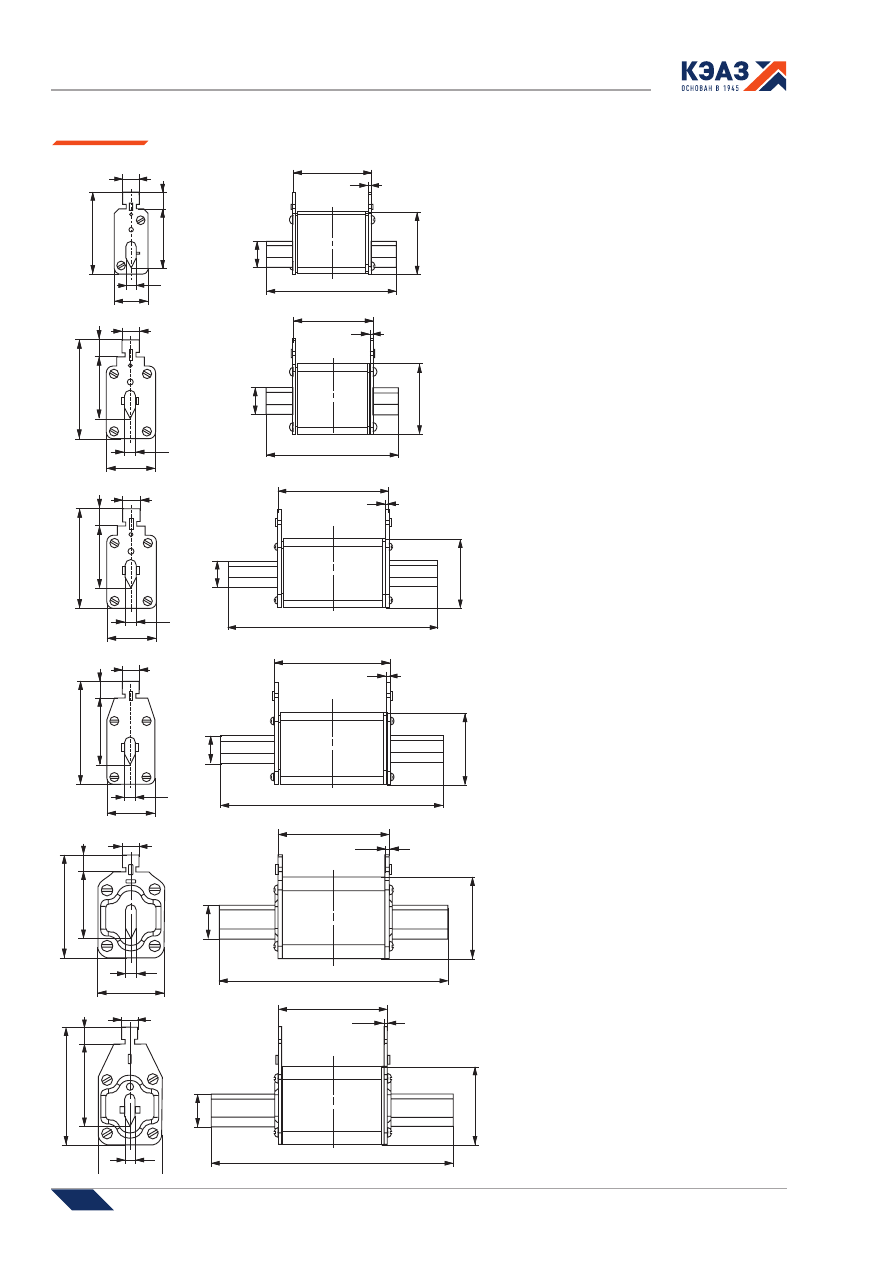

Габаритные, установочные размеры и масса

48

2

10

50

10

35

21

6

16

38

78,5

48

2

16

42

10

57

35

10

6

28

78,5

10

57

35

10

68

2

16

42

125

6

28

68

2

16

42

10

61

40

10

6

28

135

10

61

40

10

68

2

20

6

40

48

136

68

2

10

72

48

10

6

40

20

150

48

Плавкая вставка предохранителя

ППН-33 габарит 00

Масса 0,16 кг

Плавкая вставка предохранителя

ППН-33 габарит 0

Масса 0,22 кг

Плавкая вставка предохранителя

ППН-35 габарит 1 (6 - 160 А)

Масса 0,23 кг

Плавкая вставка предохранителя

ППН-35 габарит 1 (200 - 250 А)

Масса 0,36 кг

Плавкая вставка предохранителя

ППН-37 габарит 2 (40 - 250 А)

Масса 0,38 кг

Предохранители низковольтные

273

Плавкая вставка предохранителя

ППН-37 габарит 2 (315 - 400 А)

Масса 0,56 кг

А

Б

Е

Н

2 отв.

Ød

Г

S

д

В

Ж

11

10

1

1

2200

8

8

55

1

6

6

998

8

110

0

90

50

98

3

200

1

10

87

60

10

71

6

32

68

2,5

150

71

68

2,5

25

150

58

87

60

10

10

50

6

72

10

48

10

50

6

68

2,5

25

150

58

Плавкая вставка предохранителя

ППН-39 габарит 3 (100 - 400 А)

Масса 0,57 кг

Плавкая вставка предохранителя

ППН-39 габарит 3 (500 - 630 А)

Масса 0,93 кг

Плавкая вставка предохранителя
ППН-41 габарит 4 (630 - 1250 А)

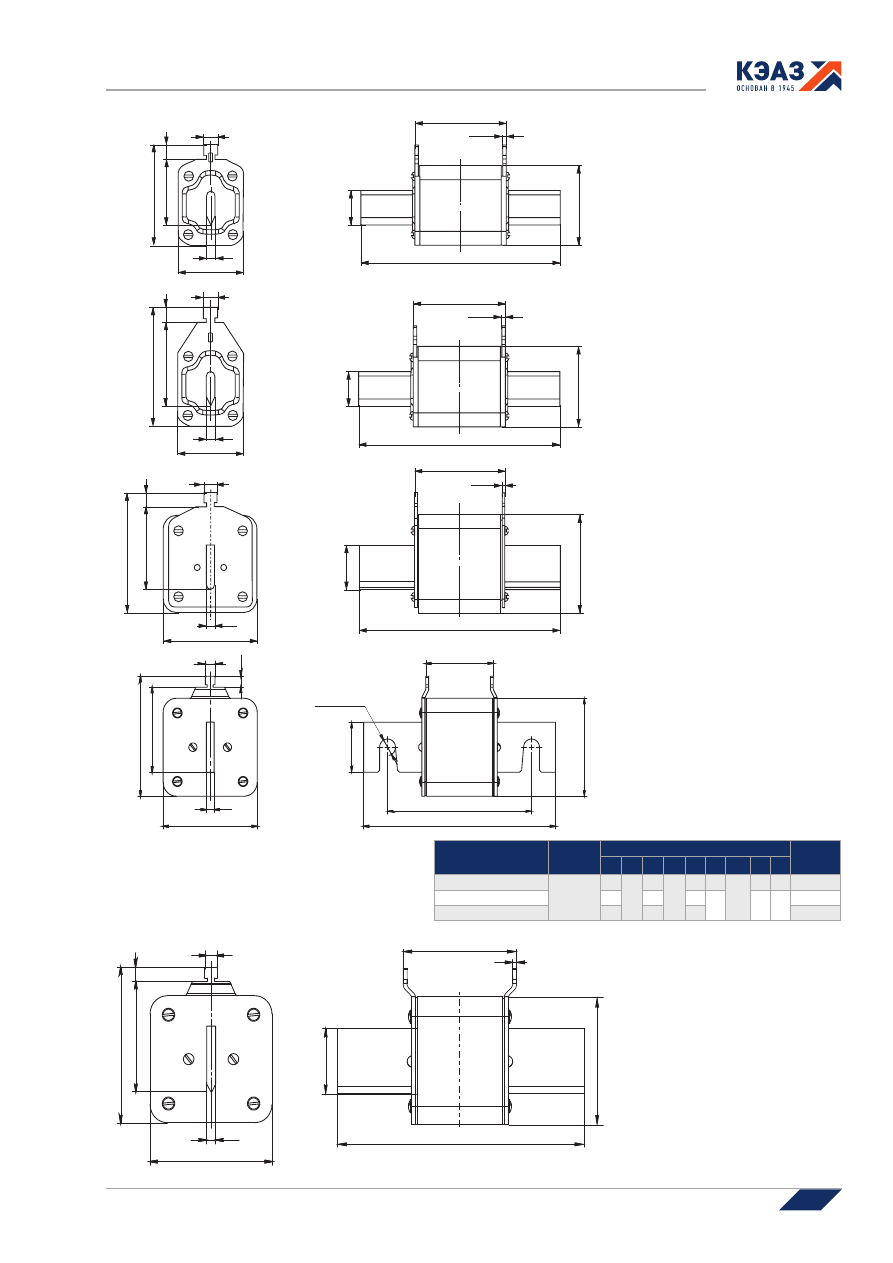

Тип плавкой

вставки

предохранителя

Габарит

Размеры, мм

Масса,

кг

А

Б

В

Г

Д Е

d

Ж

S

ППН-41 (630 А)

4

68

200

87

150

71

35

16,5

60 6

1,1

ППН-41 (800-1000 А)

72

110

80

50

85 8

1,63

ППН-41 (1250 А)

70

120

98

2,12

Плавкая вставка предохранителя

ППН-41 габарит 4а (400 - 1250 А)

Масса 2,2 кг















содержание      ..     15      16      17      18     ..
