Neksans (каталог продукции, 2016 год). Пожаробезопасные силовые кабели производства завода в г. Углич на напряжение 0,66; 1; 3 кВ


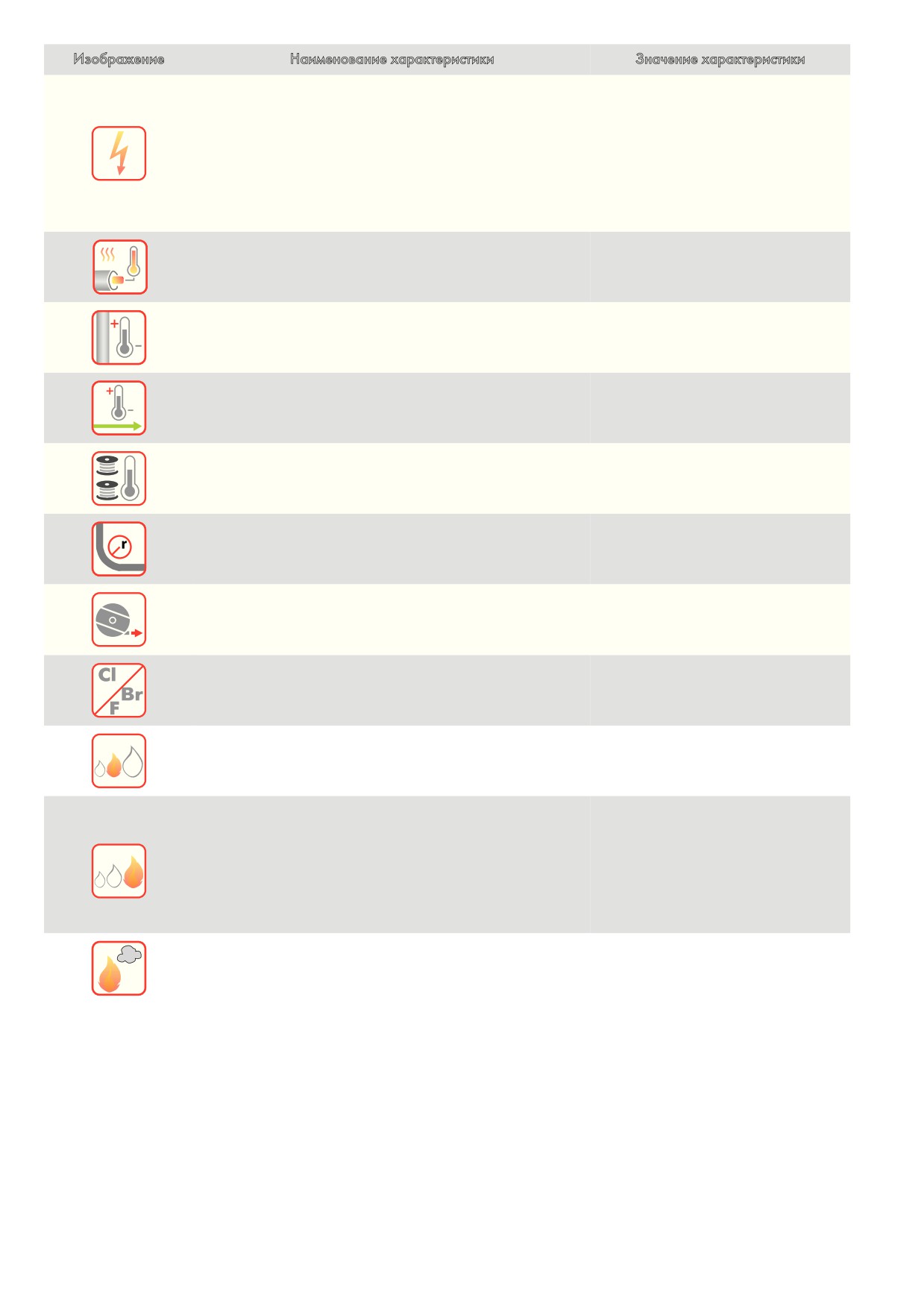

Наименование характеристики

Значение характеристики

0,6/1 (1,2)

1,8/3 (3,6)

3,6/6 (7,2)

6/10 (12)

Рабочее напряжение, Uo/U (Um), кВ

8,7/15 (17,5)

12/20 (24)

18/30 (36)

20,3/35 (42)

Длительно допустимая температура

нагрева жилы, ^оС

-50 - +50

Диапазон рабочих температур, ^оС

-60 - +50

-15

Прокладка без подогрева при температуре, ^оС

-35

-50 - +50

Температура хранения, ^оС

(ОЖ3 по ГОСТ 15150)

Допустимый радиус изгиба при прокладке,

7,5*Dн

мм (Dн - наружный диаметр кабеля)

10*Dн

Максимальное усилие тяжения при прокладке,

30 - для алюминиевых жил

Н/мм² сечения жилы

50 - для медных жил

ПКА1

Не содержит галогенов

ПКА2

ПРГП1

Не распространяет горение при групповой

ПРГП2

прокладке

ПРГП3

ПО1

ПО2

ПО3

Сохраняет работоспособность при воздействии

ПО4

пламени (огнестойкий)

ПО5

ПО6

ПО7

ПД1

Обладает низким дымогазовыделением

ПД2

ПД3

Оглавление

О компаниии

Классификация пожаробезопасных кабелей

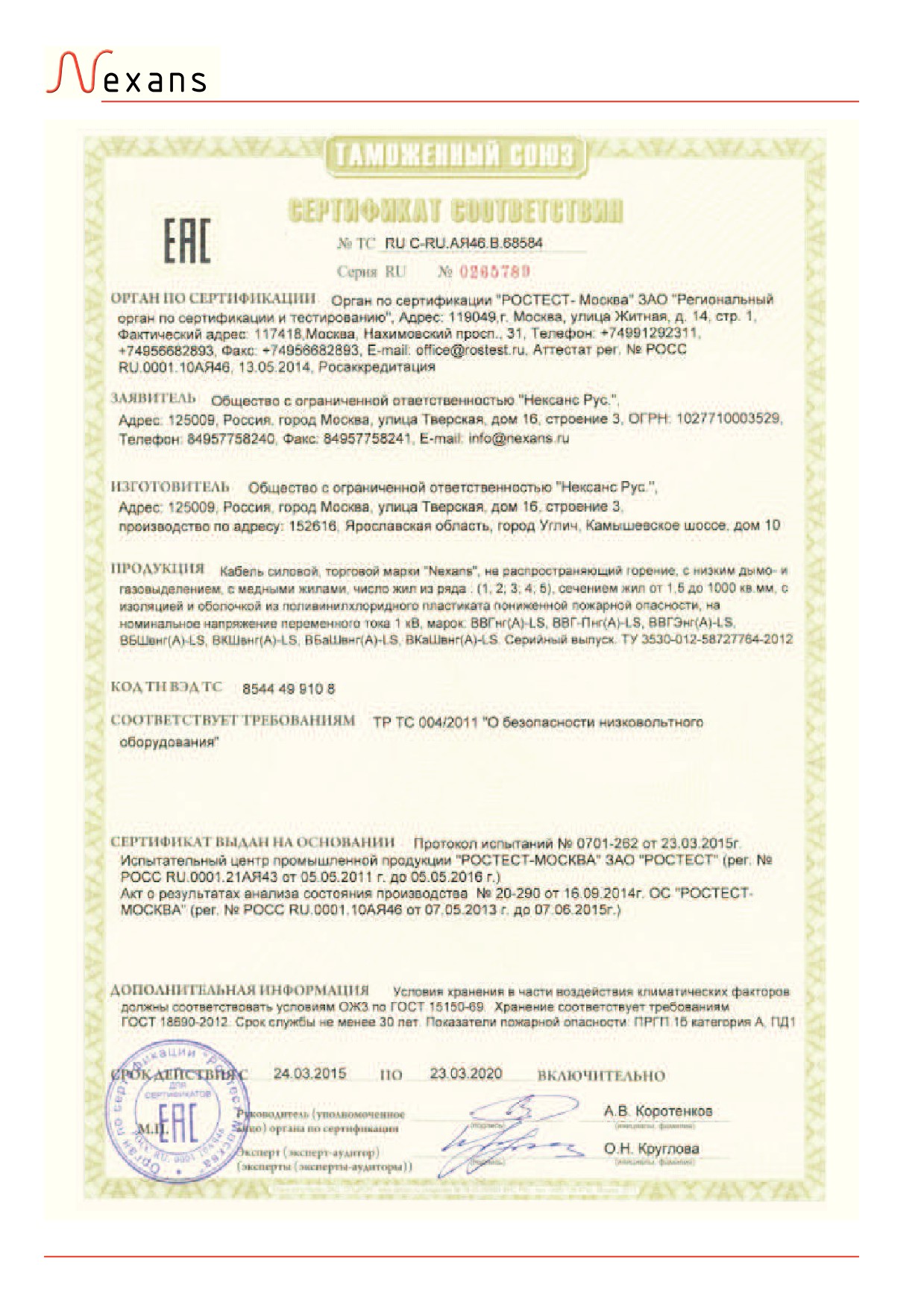

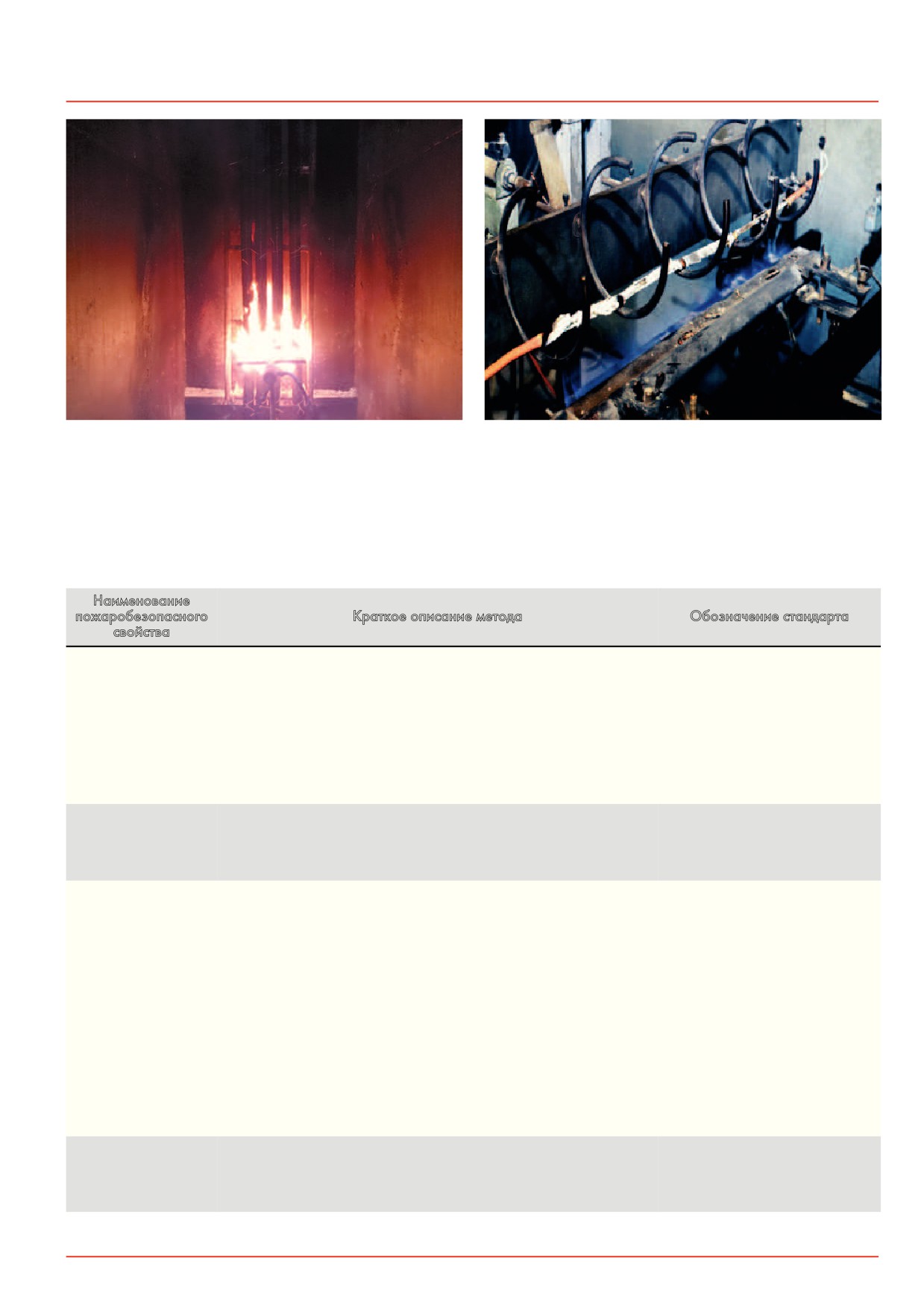

Сертификация пожаробезопасных кабелей

Нормативная документация на кабельные изделия

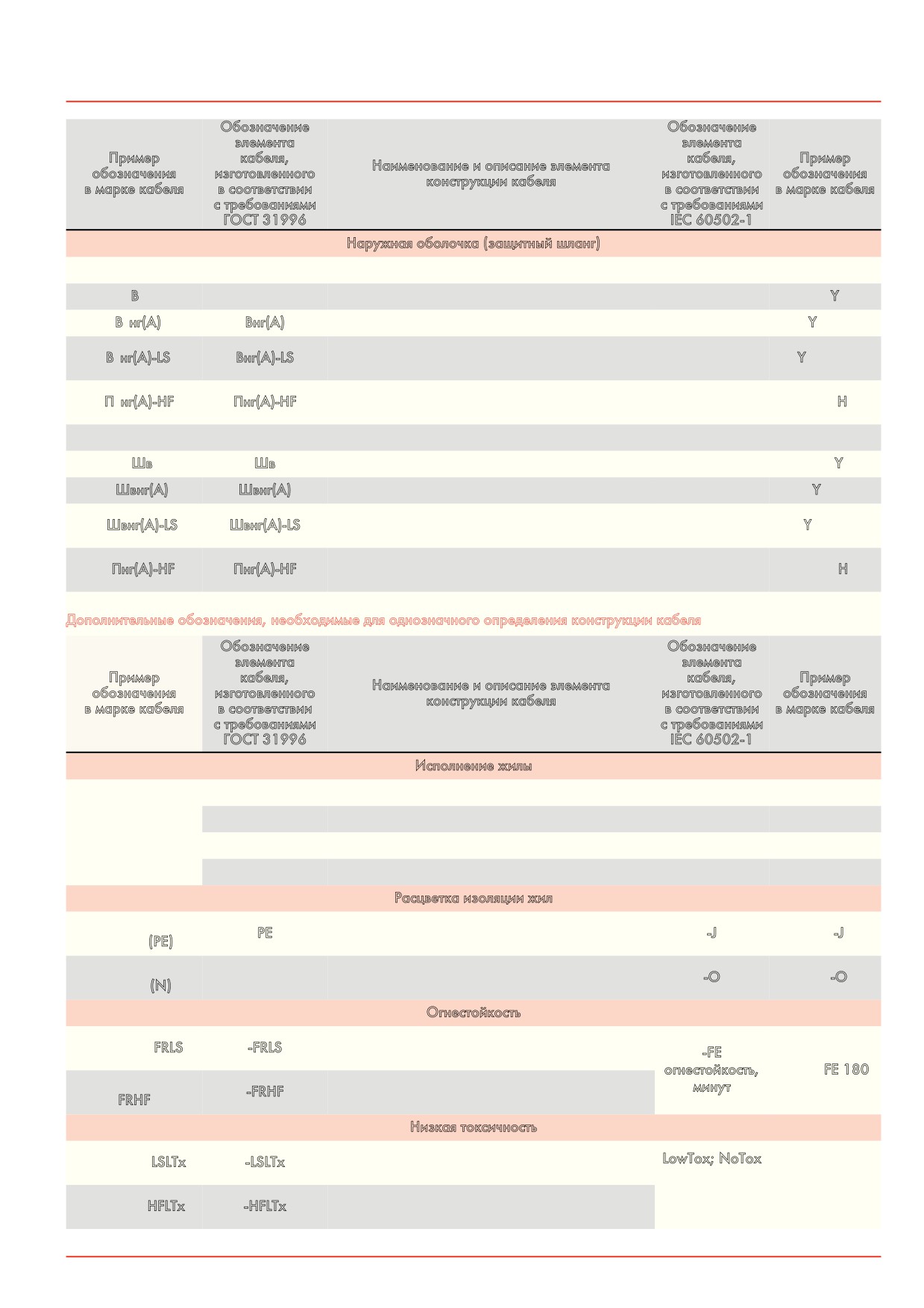

Маркообразование силовых кабелей

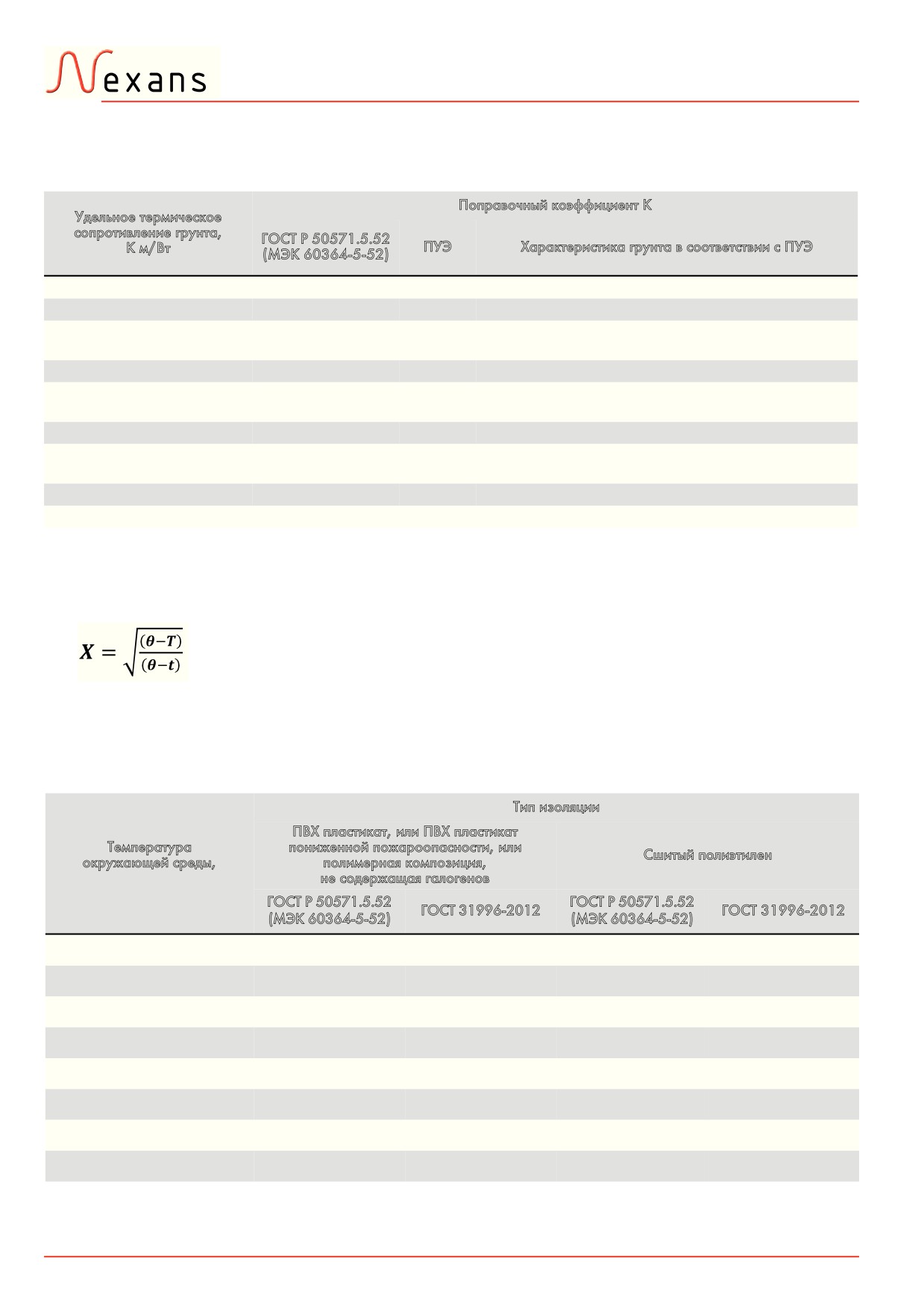

Рекомендации по выбору силовых кабелей

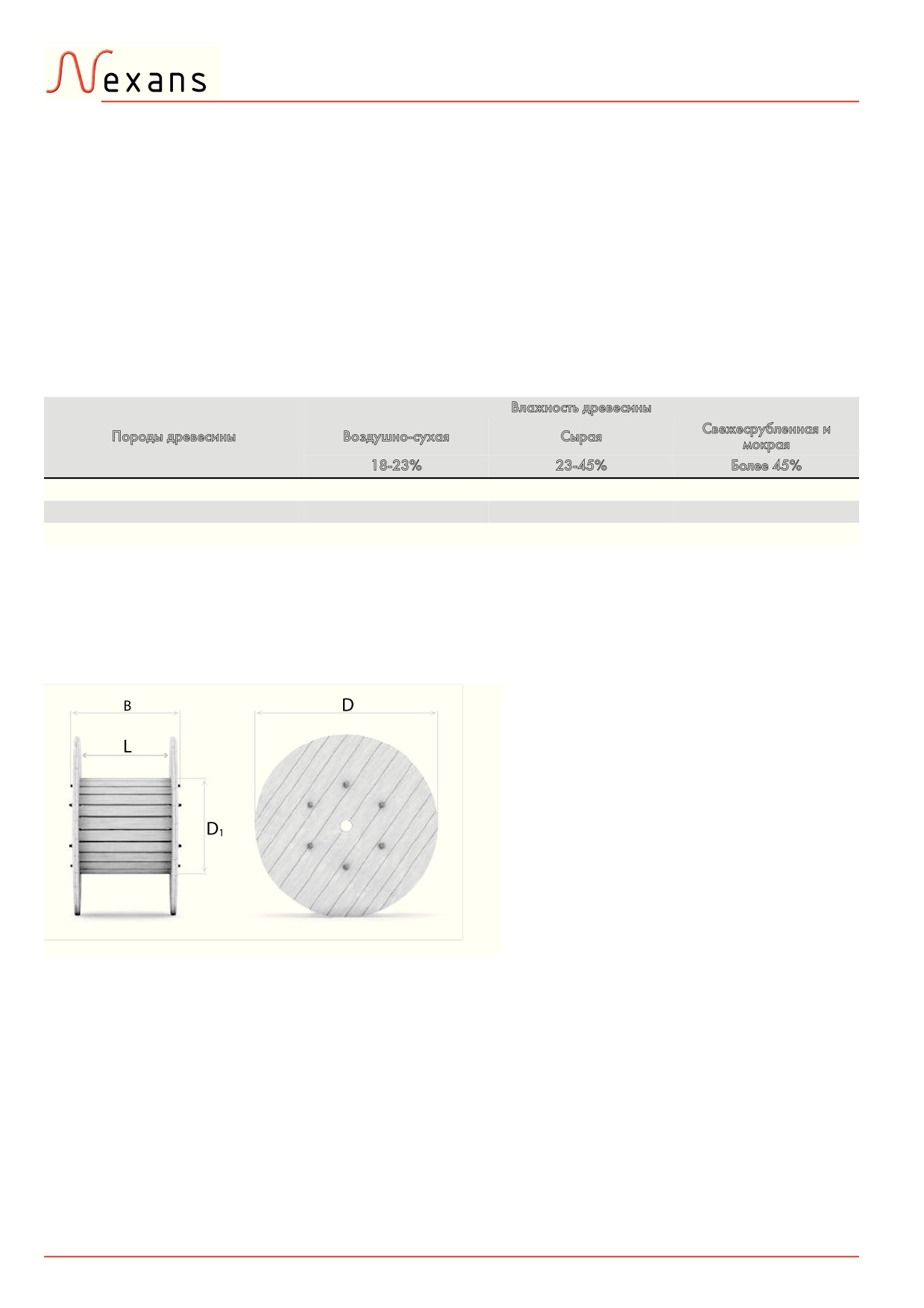

Транспортирование и хранение кабелей и проводов

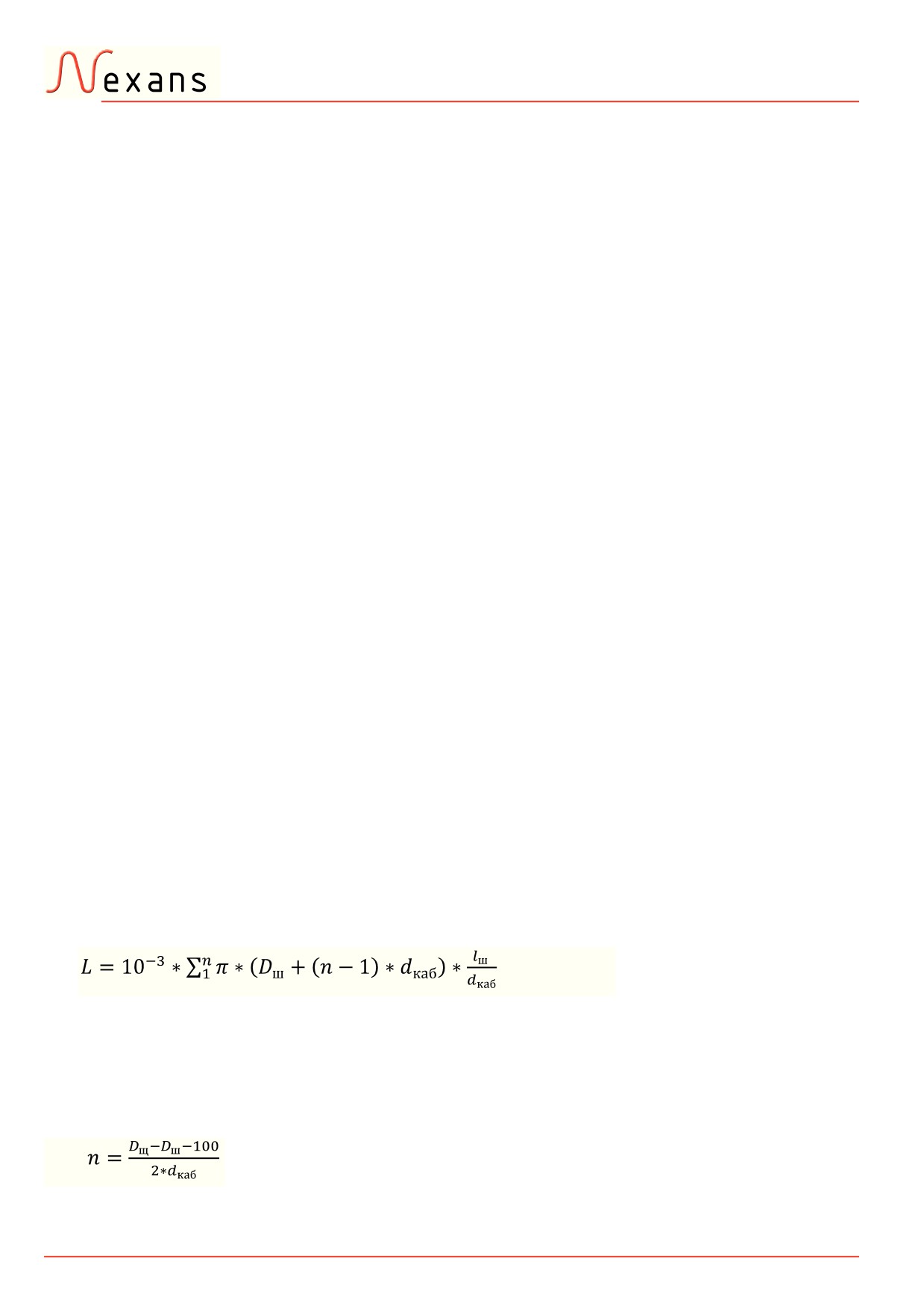

Максимальные расчетные длины кабеля на барабанах

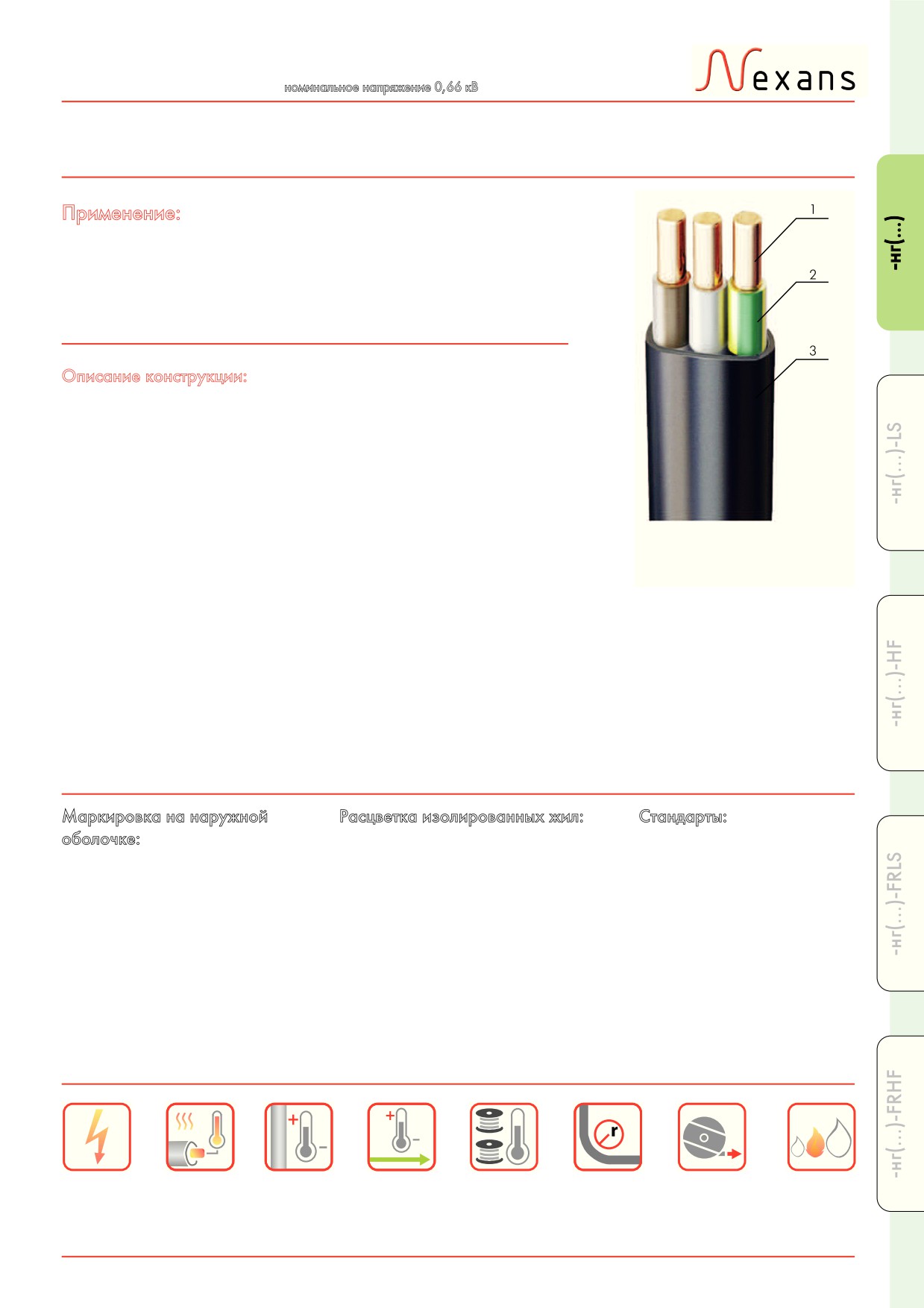

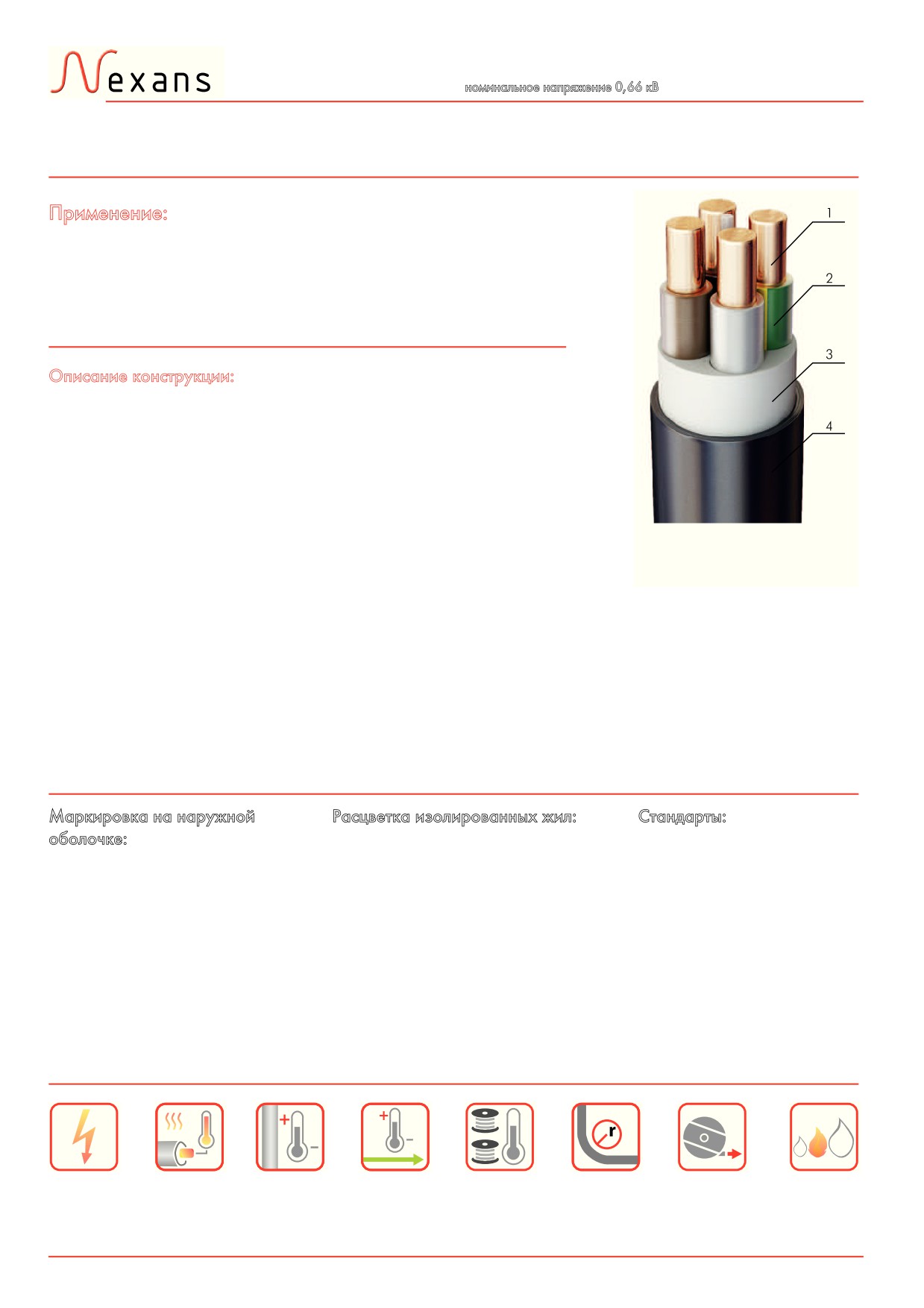

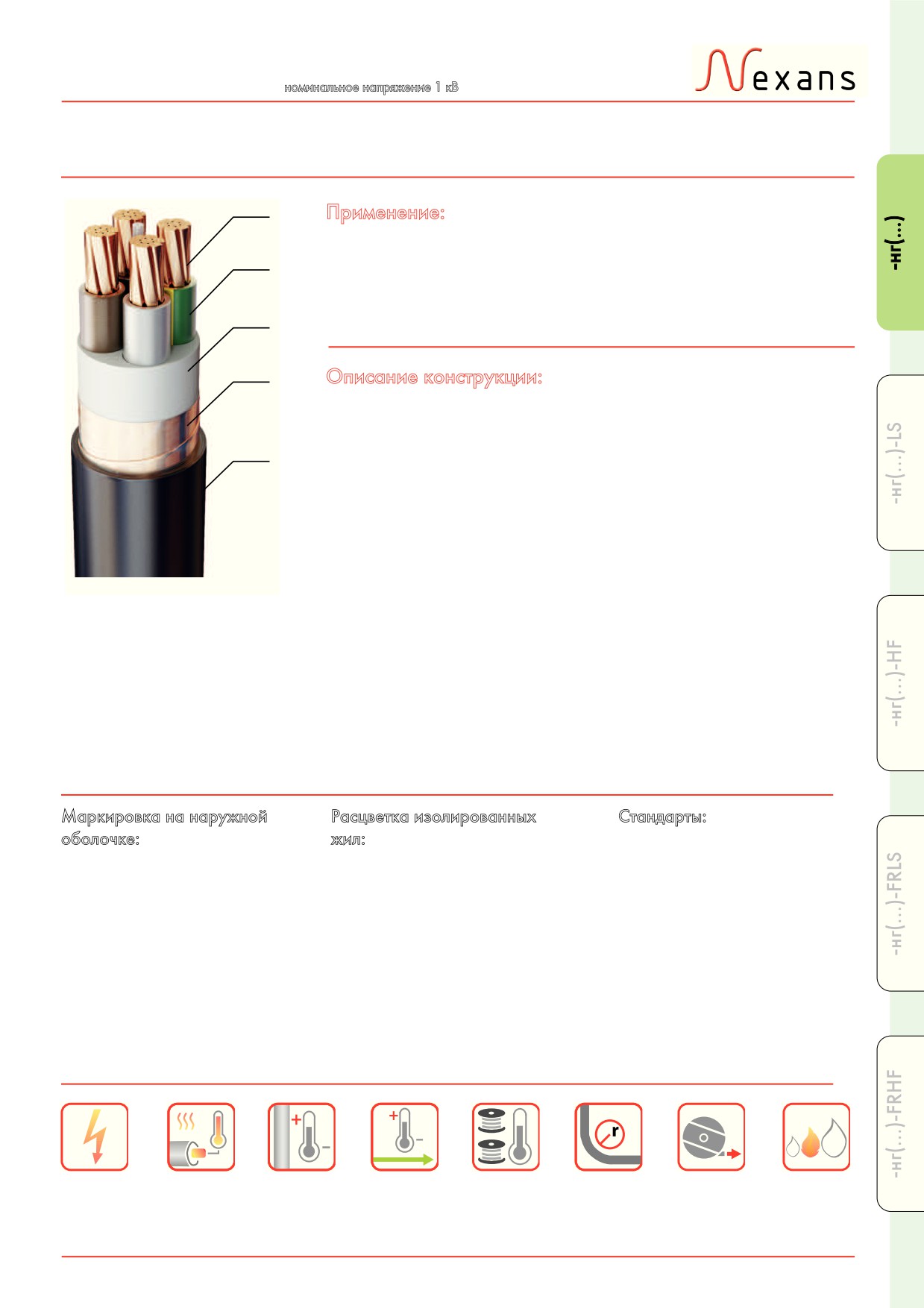

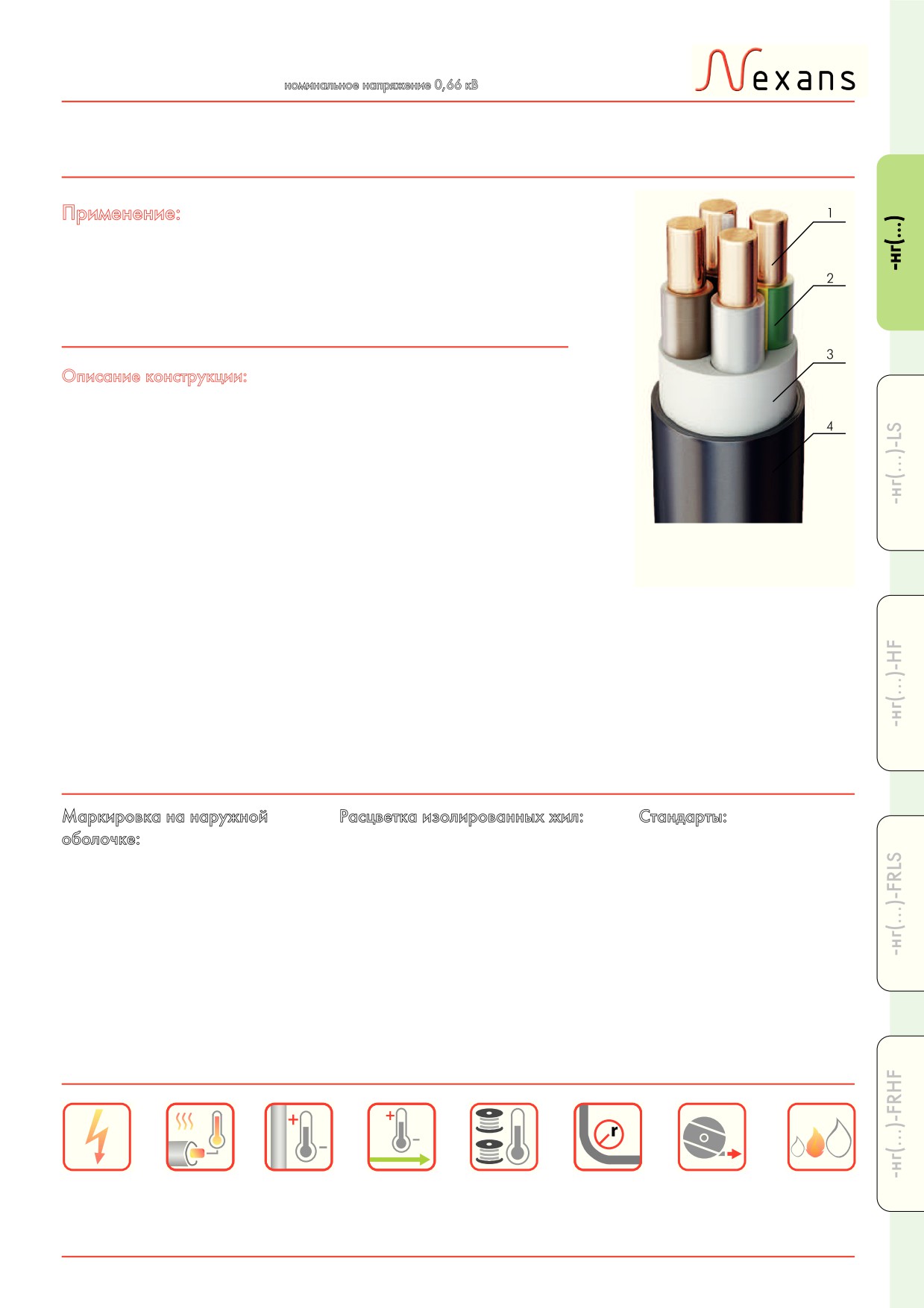

Кабели типа исполнения -нг(...)

на номинальное напряжение 0,66 кВ

на номинальное напряжение 1 кВ

на номинальное напряжение 3 кВ

Кабели типа исполнения -нг(...)-LS

на номинальное напряжение 0,66 кВ

на номинальное напряжение 1 кВ

106

Кабели типа исполнения -нг(...)-HF

158

на номинальное напряжение 0,66 кВ

159

на номинальное напряжение 1 кВ

163

Кабели типа исполнения -нг(...)-FRLS

181

на номинальное напряжение 0,66 кВ

182

на номинальное напряжение 1 кВ

188

Кабели типа исполнения -нг(...)-FRHF

213

на номинальное напряжение 1 кВ

214

Международный эксперт в области кабелей и кабельных систем

Nexans приносит энергию в жизнь

Nexans - компания с более чем 100-летней историей,

основанная во Франции в 1897 году, на сегодняшний день

является одним из мировых лидеров в разработке,

производстве и поставках кабельно-проводниковой продукции

и кабельной арматуры.

Стратегия

Nexans

основана

на

непрерывном

совершенствовании продукции, решений и услуг, развитии

сотрудников, обучении клиентов и внедрении безопасных

производственных процессов, минимизирующих влияние на

окружающую среду.

В состав компании Nexans входят 4 научно-исследовательских

центра. Более 600 ученых, исследователей, инженеров и

технических специалистов компании обеспечивают, в среднем,

выпуск 2-х новых продуктов в неделю. Компания является

правообладателем 670 патентов на изобретения и полезные

модели.

Nexans зарегистрирована на NYSE Euronext Париж, отделение

А. Производственные мощности компании расположены в 40

странах, а коммерческие подразделения есть практически по

всему миру. На сегодняшний день в компании работает 26 000

человек.

Продукты и решения Nexans успешно используются в

электроэнергетике

(включая ветровую и солнечную),

нефтегазовой, транспортной, строительной и других отраслях.

Nexans гордится своими инновациями и достижениями в таких

областях как:

- Сверхпроводимость: самая протяженная в мире линия

сверхпроводящего кабеля в Нью-Йорке;

- Пожаробезопасность: уникальные огнестойкие кабели

ALSECURE^® PREMIUM с использованием технологии INFIT™;

- Энергосбережение: высокотемпературные кабели для

транспортных средств, снижающие вес автомобиля и, тем

самым, потребление топлива;

- Надежность в экстремальных условиях: устойчивые к

сверхнизким температурам кабели ICEFLEX^®, используемые в

Арктике (до -65°С);

- Экологическая безопасность: гибридные кабельные системы,

служащие для передачи электроэнергии, информационных

данных и технологических жидкостей между берегом и

морскими платформами или для соединения кораблей с

берегом, уменьшающие загрязнение гаваней.

В 2013 году Nexans стала первой среди производителей

кабеля компанией, основавшей Фонд поддержки инициатив по

обеспечению доступа малообеспеченных групп населения и

некоммерческих организаций к электроэнергии.

О КОМПАНИИ

Завод Nexans в г. Углич (Ярославская область) является одним из самых современных предприятий

кабельной промышленности в России. Он был построен «с нуля» и введен в эксплуатацию в ноябре

2008 года.

В настоящее время российский завод Nexans

освоил серийный выпуск широкого спектра

кабельной продукции по российским и

международным стандартам. Завод в Угличе

выпускает провода и кабели на низкое и

среднее напряжение

с изоляцией из

поливинилхлорида, сшитого полиэтилена,

этиленпропиленовой резины, бронированные

кабели, пожаробезопасные и огнестойкие

кабели и другие кабели специального

назначения. Завод в Угличе оснащен

современным

оборудованием

автоматизированными средствами контроля и

испытаний, которые позволяют обеспечить

строгое соблюдение технологических режимов

производства и высокое качество выпускаемой

продукции.

Испытательная лаборатория завода имеет все

необходимое испытательное и измерительное

оборудование, а также оборудование для

подготовки образцов с целью проведения

входного контроля сырья и материалов.

Качество продукции и безопасность на

производстве

являются

основными

приоритетами Nexans во всем мире и, конечно,

на заводе в г. Углич. Электролаборатория

завода одной из первых зарегистрирована в

Центральном управлении Федеральной службы

по экологическому, технологическому и

атомному надзору.

Международный эксперт в области кабелей и кабельных систем

Классификация пожаробезопасных кабелей

По данным МЧС за 12 месяцев 2015 года в России произошло 145 686 пожаров. Погибло при пожа-

рах 9 377 человек, из них 459 - дети. Травмы получили еще 10 920 человек. Нарушения правил

устройства и эксплуатации электрооборудования, включая неправильную прокладку и/или подключе-

ние кабеля, стали причиной пожара в 28% случаев (то есть причиной каждого 4-го пожара):

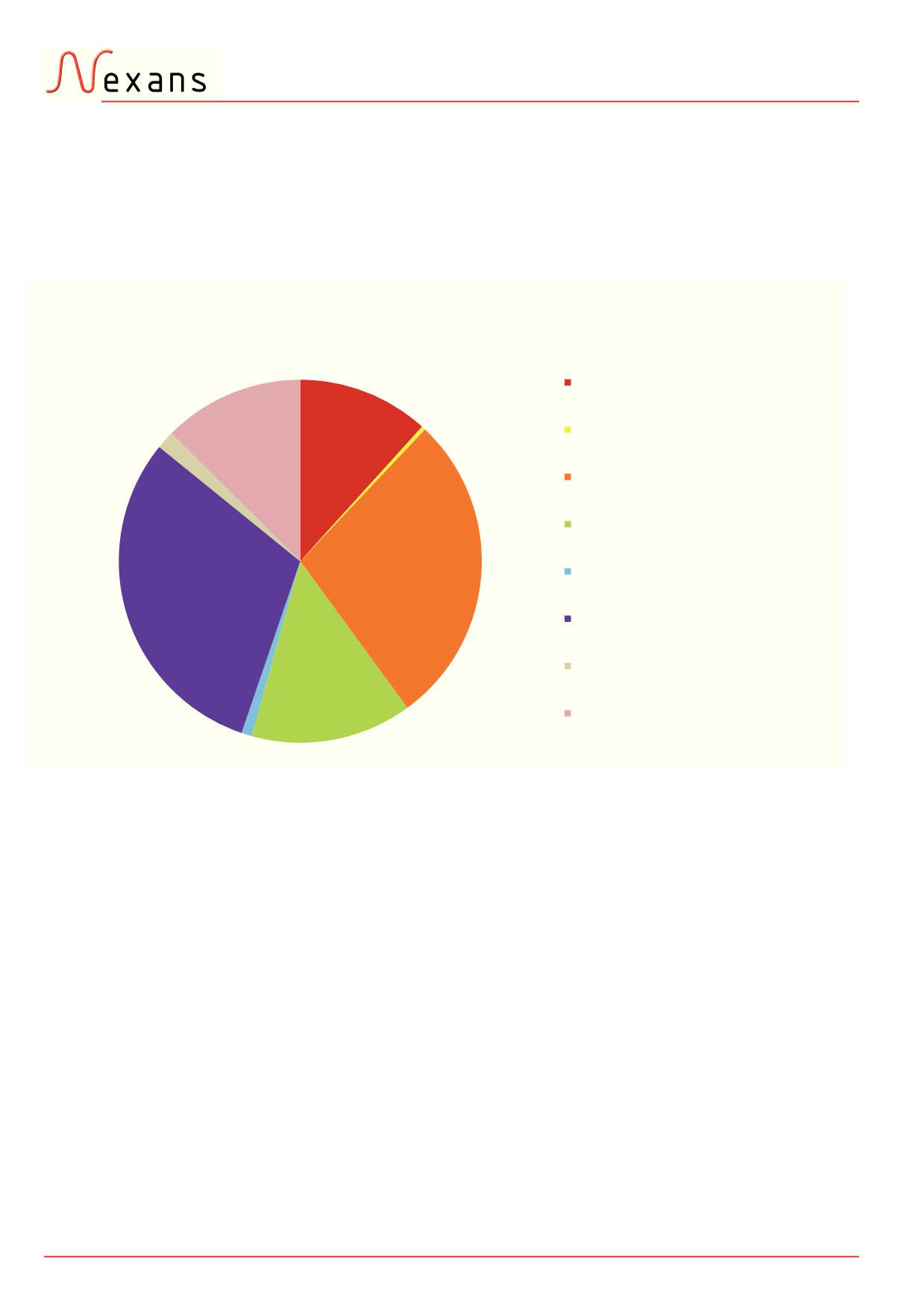

Основные причины возникновения пожаров в Российской

Федерации за 2015 год (по данным МЧС), в %

11,71

12,57

Поджог

0,36

1,59

Неисправность производственного

оборудования, нарушение технологического

процесса производства

Нарушение правил устройства и эксплуатации

27,89

электрооборудования

Нарушение правил устройства и эксплуатации

печей

Нарушение противопожарных правил

безопасности при проведении

электрогазосварочных и огневых работ

30,59

Неосторожное обращение с огнем

Неосторожное обращение с огнем детей

Прочие причины

0,93

14,36

Какими бы ни были причины пожара, кабели и провода могут способствовать

распространению огня как внутри помещения, так и вне его.

Это обусловлено рядом причин:

Кабели являются хорошими каналами для распространения пожара;

Кабели — единственное оборудование, проходящее через стены без разрыва;

Кабели расположены в помещении практически везде;

Кабели проложены пучками, в больших количествах в малом объеме;

Кабели сами могут быть источниками пожара;

Кабели производятся с использованием большого количества органических материалов, которые

легко воспламеняемы и являются источниками дыма.

КЛАССИФИКАЦИЯ ПОЖАРОБЕЗОПАСНЫХ КАБЕЛЕЙ

Для уменьшения опасного и вредного влияния продуктов горения кабелей, обеспечения надежного

энергоснабжения особо важного оборудования в условиях воздействия пламени были разработаны

специальные конструкции пожаробезопасных кабелей, основные требования к которым изложены в

ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» (введен в действие с

01 января 2014 г.).

Стандарт распространяется на кабельные изделия, предназначенные для прокладки в зданиях и

сооружениях, к которым предъявляются требования пожарной безопасности, и устанавливает их

классификацию по показателям пожарной опасности и преимущественные области применения.

Стандарт устанавливает буквенно-цифровое обозначение класса пожарной опасности кабелей. В

обозначении класса пожарной опасности первым показателем ставится предел распространения

горения (О - для одиночной прокладки; П - для групповой), вторым - предел огнестойкости, третьим

- показатель коррозионной активности, четвертым - эквивалентный показатель токсичности, пятым -

показатель дымообразования.

Классификация кабелей по показателям пожарной опасности в соответствии с требованиями ГОСТ 31565

Классификационное

Критерий оценки показателя пожарной опасности

Наименование показателя

обозначение показа-

пожарной опасности

теля пожарной опа-

(буквенное обозначение)

Наименование

Значение

сности

Расстояние от нижнего края верхней опоры до начала

обугленной части образца, мм, более

Предел распространения

Расстояние от нижнего края верхней опоры до конца

горения кабельного изделия

540

обугленной части образца, мм, менее

при одиночной прокладке

(ПРГО)

Воспламенение фильтровальной бумаги¹

Не наблюдается

O2²

2,5 по

П1а

категориям А F/R

Предел распространения

П1б

горения кабельного изделия

Длина обугленной части образца от, измеренная от

при групповой прокладке

П2

нижнего края горелки, м, не более

(ПРГП)

П3

П4

180

150

Предел огнестойкости

Время, в течение которого кабель сохраняет

120

кабельного изделия в

работоспособность в условиях воздействия пламени,

условиях воздействия

мин, не менее

пламени

(ПО)

8²

Содержание газов галогенных кислот в пересчете на

Показатель коррозионной

5,0

HCl, мг/г, не более

активности продуктов

Проводимость водного раствора с

дымогазовыделения при

абсорбированными продуктами дымогазовыделения,

10,0

горении и тлении каждого из

мкСм/мм, не более

полимерных материалов³

кабельного изделия

Показатель pH, не менее

4,3

(ПКА)

2²

Токсичность продуктов горения полимерных

Более 120

материалов³, входящих в конструкцию кабельного

изделия. Для каждого полимерного материала

Свыше 40

Эквивалентный показатель

показатель токсичности определяется отношением

до 120 включ.

токсичности продуктов горения

количества полимерного материала кабельного

Свыше 13

кабельного изделия

изделия к единице объема замкнутого пространства, в

до 40 включ.

котором образующиеся при горении продукты

(ПТПМ)

вызывают гибель 50% подопытных животных (при

До 13 включ.

времени экспозиции 0,5 ч), г/м³

5²

От 0

до 40 включ.

Показатель дымообразования

Свыше 40

при горении и тлении

Снижение светопроницаемости, %

до 50 включ.

кабельного изделия

(ПД)

Свыше 50

4²

1) Критерий оценки не применяется для кабельных изделий небольших размеров (с сечением жилы менее 0,5 мм²).

2) Обозначение показателя пожарной опасности кабельных изделий, к которым соответствующее требование не предъявляется.

3) Полимерные материалы, имеющие массу менее 1% от общей массы полимерных материалов кабельного изделия, при определении показателя

коррозионной активности и при расчете эквивалентного показателя токсичности не учитываются.

Международный эксперт в области кабелей и кабельных систем

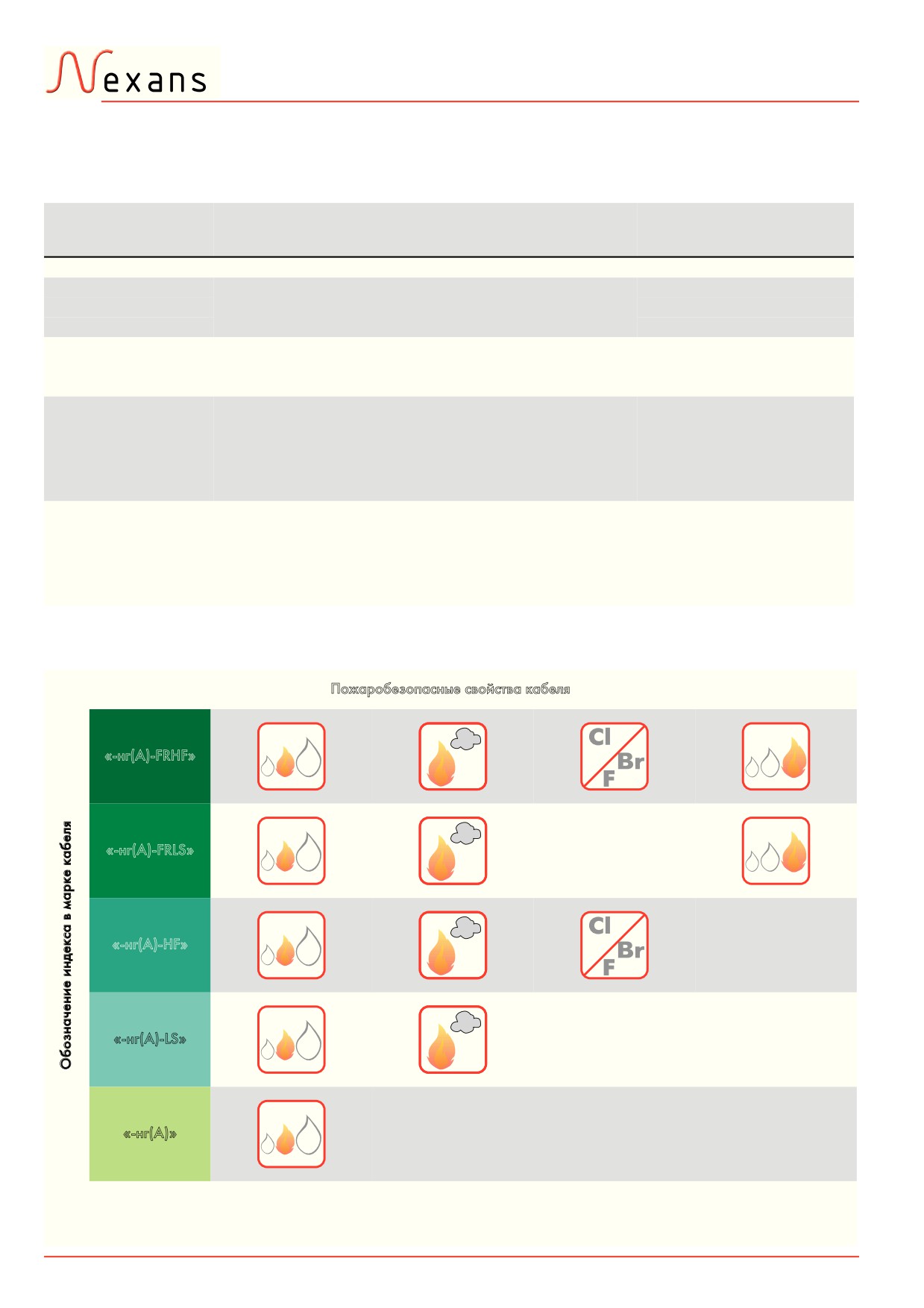

Помимо указания класса пожарной опасности в соответствии с требованиями ГОСТ 31565-2012, в

обозначении марок кабелей, выпускаемых в соответствии с нормативными документами Российской

Федерации, применяют буквенные индексы, указывающие на пожаробезопасные свойства кабелей:

Соответствие буквенному

Обозначение

обозначению показателя

буквенного индекса в

Краткое описание пожаробезопасных свойств

пожарной опасности

марке

ГОСТ 31565-2012

нг(А)

Не распространяет горение при групповой прокладке

П1б.8.2.5.4.

нг(А)-LS

П1б.8.2.3.2.

Не распространяет горение при групповой прокладке,

нг(B)-LS

П2.8.2.3.2

обладает низким дымогазовыделением при горении и тлении

нг(C)-LS

П3.8.2.3.2

нг(A)-HF

Не распространяет горение при групповой прокладке,

П1б.8.1.3.1

обладает низким дымо- и газовыделением при горении и

нг(B)-HF

П2.8.1.3.1

тлении и низкой коррозионной активностью продуктов

нг(C)-HF

горения

П3.8.1.3.1

П1б.1.2.3.2

Не распространяет горение при групповой прокладке,

П1б.2.2.3.2

обладает низким дымогазовыделением при горении и тлении,

П1б.3.2.3.2

нг(A)-FRLS

сохраняет работоспособность в условиях воздействия

П1б.4.2.3.2

пламени (обладает свойством огнестойкости в течение

П1б.5.2.3.2

определенного времени)

П1б.6.2.3.2

П1б.7.2.3.2

П1б.1.2.3.1

Не распространяет горение при групповой прокладке,

П1б.2.2.3.1

обладает низким дымогазовыделением при горении и тлении

П1б.3.2.3.1

и низкой коррозионной активностью продуктов горения,

нг(A)-FRHF

П1б.4.2.3.1

сохраняет работоспособность в условиях воздействия

П1б.5.2.3.1

пламени (обладает свойством огнестойкости в течение

П1б.6.2.3.1

определенного времени)

П1б.6.2.3.1

Примечание: для кабелей, изготавливаемых по зарубежным стандартам, в марках кабелей могут отсутствовать или быть указаны

другие индексы.

Пожаробезопасные свойства кабеля

«-нг(А)-FRHF»

«-нг(А)-FRLS»

«-нг(А)-HF»

«-нг(А)-LS»

«-нг(А)»

Не распространяет

Обладает

Сохраняет работоспо-

Не содержит

горение при групповой

низким дымо- и

собность в условиях

галогенов

прокладке

газовыделением

воздействия пламени

КЛАССИФИКАЦИЯ ПОЖАРОБЕЗОПАСНЫХ КАБЕЛЕЙ

Установка для испытаний на нераспространение горения при

Установка для испытаний на сохранение работоспособности в

групповой прокладке.

условиях воздействия пламени.

Для подтверждения соответствия пожаробезопасных свойств кабелей требованиям ГОСТ

31565-2012, а также требованиям, содержащимся в нормативной документации на конкретные

изделия на территории РФ действуют следующие стандарты на методы испытаний:

Наименование

пожаробезопасного

Краткое описание метода

Обозначение стандарта

свойства

Отрезки кабелей длиной 2,5 м закрепляют вертикально на

металлической лестнице, помещают в испытательную камеру и

поджигают газовой горелкой с нормированной температурой и

временем воздействия пламени. Количество образцов определяют

Нераспространение

из объема горючих материалов конструкции кабеля:

горения

Категория A/FR - 7 л горючих материалов + расположение

ГОСТ IEC 60332-3-21-2011

отрезков кабелей (с зазором)

Категория А - 7 л горючих материалов

ГОСТ IEC 60332-3-22-2011

Категория В - 3,5 л горючих материалов

ГОСТ IEC 60332-3-23-2011

Категория С - 1,5 л горючих материалов

ГОСТ IEC 60332-3-24-2011

Один или несколько (в зависимости от наружного диаметра)

Низкое

отрезков кабеля длиной 1 м помещают в испытательную камеру,

ГОСТ IEC 61034-2-2011

дымогазовыделение

поджигают стандартным источником пламени и измеряют

оптическую плотность дыма, образовавшегося при горении

Испытание проводят на образцах материалов конструкции

кабелей путем сжигания образца при нормированном потоке

воздуха и нормированной температуре в трубчатой печи. Затем

ГОСТ IEC 60754-1-99

для газов, выделившихся при горении образца методами

аналитической химии определяют количество галогенов в

Низкая коррозионная

пересчете на HCl

активность газов,

выделяемых при

Испытание проводят на образцах материалов конструкции

горении и тлении

кабелей путем сжигания образца определенной массы при

нормированном потоке воздуха и нормированной температуре в

трубчатой печи. Выделяемые газы собирают, пропуская их через

ГОСТ IEC 60754-2-99

сосуды с дистиллированной и деминерализованной водой.

Кислотность определяют измерением рH полученного раствора;

также измеряют его удельную проводимость.

Сохранение

Испытания проводят на образце кабеля, подключенного к

работоспособности

источнику номинального напряжения промышленной частоты и

ГОСТ IEC 60331-21-2011

в условиях

подвергают воздействию пламени нормированной температуры в

воздействия пламени

течение определенного времени.

Международный эксперт в области кабелей и кабельных систем

Преимущественная область применения кабелей

Тип исполнения кабелей и их класс

Преимущественная область применения

пожарной опасности ГОСТ 31565-2012

Кабели с изоляцией из поливи-

Для групповой прокладки кабельных линий в кабельных сооружениях

нилхлоридного пластиката или сшитого

наружных (открытых) электроустановок (кабельных эстакадах, галереях)

полиэтилена, с наружной оболочкой или

защитным шлангом из поливинил-

хлоридного пластиката пониженной

горючести.

П1б.8.2.5.4

нг(А)

Кабели с изоляцией из поливи-

Для групповой прокладки кабельных линий в кабельных сооружениях и

нилхлоридного пластиката пониженной

помещениях внутренних (закрытых) электроустановок, в том числе на

пожарной опасности

или сшитого

объектах использования атомной энергии.

полиэтилена, с наружной оболочкой или

Для электропроводок в жилых и общественных зданиях

защитным шлангом из поливинил-

хлоридного пластиката пониженной

пожарной опасности.

П1а.8.2.3.2

нг(A F/R)-LS

П1б.8.2.3.2

нг(A)-LS

Кабели с изоляцией из полимерных

Для кабельных линий питания электрооборудования атомных станций

композиций, не содержащих галогенов, или

(АЭС), электропроводок во внутренних помещениях, оснащенных

сшитого полиэтилена, с наружной

компьютерной и микропроцессорной техникой, а также в зданиях и

оболочкой или защитным шлангом из

сооружениях с массовым пребыванием людей, в том числе

полимерных композиций, не содержащих

многофункциональных высотных зданиях и зданиях-комплексах

галогенов.

П1а.8.1.3.1

нг(A F/R)-HF

П1б.8.1.3.1

нг(A)-HF

Кабели огнестойкие с изоляцией из

поливинилхлоридного

пластиката

пониженной пожарной опасности или

сшитого полиэтилена, с наружной

оболочкой или защитным шлангом из

поливинилхлоридного

пластиката

пониженной пожарной опасности.

Для линий питания оборудования систем безопасности АЭС,

П1а.1.2.3.2

нг(A F/R)-FRLS

электропроводок цепей систем пожарной безопасности

(пожарной

П1б.1.2.3.2

нг(A)-FRLS

сигнализации, насосов пожаротушения, освещения запасных выходов и

Кабели огнестойкие с изоляцией из

путей эвакуации, систем дымоудаления и приточной вентиляции,

полимерных композиций, не содержащих

эвакуационных лифтов)

галогенов, или сшитого полиэтилена, с

наружной оболочкой или защитным

шлангом из полимерных композиций, не

содержащих галогенов.

П1а.1.1.3.1

нг(A F/R)-FRHF

П1б.1.2.3.1

нг(A)-FRHF

СЕРТИФИКАЦИЯ ПОЖАРОБЕЗОПАСННЫХ КАБЕЛЕЙ

Сертификация пожаробезопасных кабелей

С 15 февраля 2013 г. вступил в силу технический регламент Таможенного союза «О безопасности

низковольтного оборудования» (ТР ТС 004/2011). Регламент распространяется на низковольтное

оборудование, в том числе на кабели, провода, шнуры, на номинальное напряжение от 500 до 1000

В (переменного тока) или от 750 до 1500 В (постоянного тока) включительно и предусматривает

подтверждение соответствия кабельной продукции требованиям ТР ТС 004/2011 в форме

сертификации.

С момента введения в действие ТР ТС 004/2011 проводится сертификация продукции на соответствие

требованиям ТР ТС, сертификацию продукции на соответствие требованиям ГОСТ или ГОСТ Р с этого

же момента не осуществляют. Ранее выданные сертификаты, подтверждающие соответствие

продукции требованиям ГОСТ или ГОСТ Р действительны до окончания их срока действия, но не

позднее 15 марта 2015 г.

Продукция, чье соответствие требованиям ТР ТС 004/2011, а также другим техническим регламентам

Таможенного союза или ЕврАзЭС, действие которых на нее распространяется, подтверждено,

маркируется знаком обращения на рынке Таможенного союза. Знак обращения на рынке

Таможенного союза представляет собой стилизованные буквы «Е»; «А»; «С» черного цвета на белом

фоне или белого цвета на черном фоне:

Продукция, соответствие которой требованиям технического регламента

Таможенного союза ТР ТС 004/2011 не подтверждено, не должна быть маркирована

единым знаком обращения продукции на рынке государств - членов Таможенного

союза и не допускается к выпуску в обращение на рынке.

Порядок подтверждения соответствия кабельной продукции требованиям регламента установлен в

техническом регламенте ТР ТС 004/2011 и предусматривает обязательное проведение испытаний

продукции в рамках сертификации.

Кабели производства завода Nexans в г. Углич проходят испытания в независимых испытательных

центрах (лабораториях) и сертифицируются в аккредитованных сертификационных центрах.

Продукция завода обеспечена всеми необходимыми сертификатами в соответствии с

законодательством Российской Федерации.

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ НА КАБЕЛЬНЫЕ ИЗДЕЛИЯ

Нормативная документация на кабельные изделия

С 01 января 2014 года на территории РФ введен в действие как национальный новый

межгосударственный стандарт ГОСТ 31996-2012 «Кабели силовые с пластмассовой

изоляцией на номинальное напряжение 0,66; 1; и 3 кВ. Общие технические условия»,заменяющий

ГОСТ Р 53769-2010.

Введенный стандарт систематизирует и упорядочивает требования, предъявляемые к группам силовых

кабелей для стационарной прокладки с учетом многообразия областей их применения, повышения их

технического уровня, безопасности и качества на основе современных норм пожарной

безопасности, а также международных требований, установленных в стандарте МЭК

60502-1 (IEC 60502-1:2004 «Power cables with extruded insulation and their accessories for rated

voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV) - Part 1: Cables for rated voltages of 1 kV (Um

= 1,2 kV) and 3 kV (Um = 3,6 kV)»).

Для кабелей на номинальное напряжение до 3 кВ включительно ГОСТ 31996-2012 вводит

следующие новые требования:

- уточнено нормирование через среднее значение толщины изоляции в полном соответствии с

требованиями стандарта МЭК 60502-1;

- расширен диапазон сечений токопроводящих жил до 1000 мм², в том числе пятижильных кабелей до

240 мм²;

- установлено обязательное заполнение внутренних и наружных промежутков между скрученными

изолированными жилами, в том числе в виде экструдированной внутренней оболочки, для придания

кабелям практически круглой формы;

- введена система обязательной единообразной цветовой маркировки жил с целью их

идентификации;

- исключены требования ГОСТ 7006-72 и введены современные требования к защитным покровам;

- приведены уточненные значения допустимых токов нагрузки кабелей, отличающиеся от указанных

в старых изданиях ПУЭ;

- введено требование к минимальной массе одного метра токопроводящей жилы, с целью исключения

возможности поставки кабелей с заниженным сечением токопроводящих жил;

- предусмотрен выпуск экранированных кабелей на напряжение 0,66 и 1 кВ с целью повышения

защищенности (электромагнитной совместимости) рядом проложенных кабелей других типов и

другого электрооборудования,

- введены требования пожарной безопасности в соответствии с ФЗ «Технический регламент о

требованиях пожарной безопасности» и ГОСТ

31565-2012

«Кабельные изделия.

Требования пожарной безопасности».

Устанавливая общие технические требования к конструкции и типу исполнения силовых

кабелей, ГОСТ 31996-2012 предусматривает разработку технических условий (ТУ) на

конкретные марки кабелей.

Международный эксперт в области кабелей и кабельных систем

Технические условия на продукцию, изготавливаемую заводом Nexans в г. Угличе в соответствие с

требованиями ГОСТ 31996-2012 и МЭК 60502-1.

Обозначение и наименование ГОСТ и ТУ на кабельные изделия

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.

Общие технические условия»

ТУ 3530-012-587257764-2012 «Кабели силовые, не распространяющие горение на напряжение 0,66; 1 и 3 кВ»

Обозначение марок кабелей

С медными жилами

С алюминиевыми жилами

ВВГнг(…)-LS; ВВГЭнг(…)-LS; ВВГ-Пнг(…)-LS; ВБШвнг(…)-LS;

АВВГнг(…)-LS; АВВГЭнг(…)-LS; АВВГ-Пнг(…)-LS;

ВБЭШвнг(…)-LS; ВБаШвнг(…)-LS; ВБаЭШвнг(…)-LS;

АВБШвнг(…)-LS; ВБЭШвнг(…)-LS; АВБаШвнг(…)-LS;

ВКШвнг(…)-LS; ВКЭШвнг(…)-LS; ВКаШвнг(…)-LS;

АВБаЭШвнг(…)-LS; АВКШвнг(…)-LS; АВКЭШвнг(…)-LS;

ВКаЭШвнг(…)-LS

АВКаШвнг(…)-LS; АВКаЭШвнг(…)-LS

ВВГнг(…); ВВГЭнг(…); ВВГ-Пнг(…); ВБШвнг(…); ВБЭШвнг(…);

АВВГнг(…);АВВГЭнг(…);АВВГ-Пнг(…); АВБШвнг(…);

ВБаШвнг(…); ВБаЭШвнг(…); ВКШвнг(…); ВКЭШвнг(…);

АВБЭШвнг(…); АВБаШвнг(…); АВБаЭШвнг(…); АВКШвнг(…);

ВКаШвнг(…); ВКаЭШвнг(…)

АВКЭШвнг(…); АВКаШвнг(…); АВКаЭШвнг(…)

ПвВГнг(…)-LS; ПвВГЭнг(…)-LS; ПвВГ-Пнг(…)-LS;

АПвВГнг(…)-LS; АПвВГЭнг(…)-LS; АПвВГ-Пнг(…)-LS;

ПвБШвнг(…)-LS; ПвБЭШвнг(…)-LS; ПвБаШвнг(…)-LS;

АПвБШвнг(…)-LS; АПвБЭШвнг(…)-LS; АПвБаШвнг(…)-LS;

ПвБаЭШвнг(…)-LS; ПвКШвнг(…)-LS; ПвКЭШвнг(…)-LS;

АПвБаЭШвнг(…)-LS; АПвКШвнг(…)-LS; АПвКЭШвнг(…)-LS;

ПвКаШвнг(…)-LS; ПвКаЭШвнг(…)-LS

АПвКаШвнг(…)-LS; АПвКаЭШвнг(…)-LS

ПвВГнг(…); ПвВГЭнг(…); ПвВГ-Пнг(…); ПвБШвнг(…);

АПвВГнг(…); АПвВГЭнг(…); АПвВГ-Пнг(…); АПвБШвнг(…);

ПвБЭШвнг(…); ПвБаШвнг(…); ПвБаЭШвнг(…); ПвКШвнг(…);

АПвБЭШвнг(…); АПвБаШвнг(…); АПвБаЭШвнг(…);

ПвКЭШвнг(…)

АПвКШвнг(…); АПвКЭШвнг(…)

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.

Общие технические условия»

ТУ 3530-006-587257764-2014 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ,

не распространяющие горение»

АППГнг(А)-HF; АППГЭнг(А)-HF; АПБПнг(А)-HF;

ППГнг(А)-HF; ППГЭнг(А)-HF; ПБПнг(А)-HF; ПБаПнг(А)-HF;

АПБаПнг(А)-HF;А ПБПЭнг(А)-HF; АПБаПЭнг(А)-HF;

ПБПЭнг(А)-HF; ПБаПЭнг(А)-HF; ПКПнг(А)-HF; ПКаПнг(А)-HF;

АПКПнг(А)-HF; АПКаПнг(А)-HF; АПКПЭнг(А)-HF;

ПКПЭнг(А)-HF; ПКаПЭнг(А)-HF

АПКаПЭнг(А)-HF

АПвПГнг(А)-HF; АПвПГЭнг(А)-HF; АПвБПнг(А)-HF;

ПвПГнг(А)-HF; ПвПГЭнг(А)-HF; ПвБПнг(А)-HF; ПвБаПнг(А)-HF;

АПвБаПнг(А)-HF; АПвБПЭнг(А)-HF; АПвБаПЭнг(А)-HF;

ПвБПЭнг(А)-HF; ПвБаПЭнг(А)-HF; ПвКПнг(А)-HF;

АПвКПнг(А)-HF; АПвКаПнг(А)-HF; АПвКПЭнг(А)-HF;

ПвКаПнг(А)-HF; ПвКПЭнг(А)-HF; ПвКаПЭнг(А)-HF

АПвКаПЭнг(А)-HF

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.

Общие технические условия»

ТУ 3530-024-587257764-2014 «Кабели силовые огнестойкие, не распространяющие горение с низким дымо-

и газовыделением на номинальное напряжение 0,66; 1 и 3 кВ»

ВВГнг(…)- FRLS; ВВГЭнг(…)-FRLS; ВБШвнг(…)- FRLS;

ВБЭШвнг(…)- FRLS; ВБаШвнг(…)- FRLS; ВБаЭШвнг(…)- FRLS;

ВКШвнг(…)- FRLS; ВКЭШвнг(…)- FRLS; ВКаШвнг(…)- FRLS;

ВКаЭШвнг(…)- FRLS

Огнестойкие кабели изготавливают

ПвВГнг(…)-FRLS; ПвВГЭнг(…)-FRLS; ПвБШвнг(…)- FRLS;

только с медными жилами

ПвБЭШвнг(…)- FRLS; ПвБаШвнг(…)- FRLS;

ПвБаЭШвнг(…)- FRLS; ПвКШвнг(…)- FRLS;

ПвКЭШвнг(…)- FRLS; ПвКаШвнг(…)- FRLS;

ПвКаЭШвнг(…)- FRLS

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.

Общие технические условия»

«Кабели силовые огнестойкие, не распространяющие горение с низким дымо- и газовыделением, не содержащие

галогенов на номинальное напряжение 0,66; 1 и 3 кВ» (срок действия ТУ: до 18.11.2019 г.)

ППГнг(…)-FRHF; ППГЭнг(…)-FRHF; ПБПнг(…)-FRHF;

ПКПнг(…)-FRHF; ПвКаПнг(…)-FRHF

Огнестойкие кабели изготавливают

только с медными жилами

ПвПГнг(…)-FRHF; ПвПГЭнг(…)-FRHF; ПвБПнг(…)-FRHF;

ПвКПнг(…)-FRHF

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ НА КАБЕЛЬНЫЕ ИЗДЕЛИЯ

МЭК 60502-1 (IEC 60502-1:2004 «Power cables with extruded insulation and their accessories for rated voltages from 1 kV

(Um = 1,2 kV) up to 30 kV (Um = 36 kV) - Part 1: Cables for rated voltages of 1 kV (Um = 1,2 kV) and 3 kV (Um = 3,6 kV)»)

ТУ 3530-033-587257764-2014 «Кабели силовые не распространяющие горение с изоляцией из высокомодульной эти-

ленпропиленовой резины (HEPR) на номинальное напряжение 0,66; 1 и 3 кВ

АРкВГнг(…); АРвВГнг(…); АРкВГЭнг(…); АРвВГЭнг(…);

РкВГнг(…); РвВГнг(…); РкВГЭнг(…); РвВГЭнг(…); РкБШвнг(…);

АРкБШвнг(…); АРвБШвнг(…); АРкБаШвнг(…);

РвБШвнг(…); РкБаШвнг(…); РвБаШвнг(…); РкКШвнг(…);

АРвБаШвнг(…); АРкКШвнг(…); АРвКШвнг(…);

РвКШвнг(…); РкКаШвнг(…); РвКаШвнг(…)

АРкКаШвнг(…); АРвКаШвнг(…)

РкВГнг(…)-LS; РвВГнг(…)-LS; РкВГЭнг(…)-LS; РвВГЭнг(…)-LS;

АРкВГнг(…)-LS; АРвВГнг(…)-LS; АРкВГЭнг(…)-LS; АРвВГЭнг(…)-

РкБШвнг(…)-LS; РвБШвнг(…)-LS; РкБаШвнг(…)-LS;

LS; АРкБШвнг(…)-LS; АРвБШвнг(…)-LS; АРкБаШвнг(…)-LS;

РвБаШвнг(…)-LS; РкКШвнг(…)-LS; РвКШвнг(…)-LS;

АРвБаШвнг(…)-LS; АРкКШвнг(…)-LS; АРвКШвнг(…)-LS;

РкКаШвнг(…)-LS; РвКаШвнг(…)-LS

АРкКаШвнг(…)-LS; АРвКаШвнг(…)-LS

РкВГнг(…)-HF; РвВГнг(…)-HF; РкВГЭнг(…)-HF; РвВГЭнг(…)-HF;

АРкВГнг(…)-HF; АРвВГнг(…)-HF; АРкВГЭнг(…)-HF;

РкБШвнг(…)-HF; РвБШвнг(…)-HF; РкБаШвнг(…)-HF;

АРвВГЭнг(…)-HF; АРкБШвнг(…)-HF; АРвБШвнг(…)-HF;

РвБаШвнг(…)-HF; РкКШвнг(…)-HF; РвКШвнг(…)-HF;

АРкБаШвнг(…)-HF; АРвБаШвнг(…)-HF; АРкКШвнг(…)-HF;

РкКаШвнг(…)-HF; РвКаШвнг(…)-HF

АРвКШвнг(…)-HF; АРкКаШвнг(…)-HF; АРвКаШвнг(…)-HF

АРкВГнг(…)-HF-ХЛ; АРвВГнг(…)-HF-ХЛ; АРкВГЭнг(…)-HF-ХЛ;

РкВГнг(…)-HF-ХЛ; РвВГнг(…)-HF-ХЛ; РкВГЭнг(…)-HF-ХЛ;

АРвВГЭнг(…)-HF-ХЛ; АРкБШвнг(…)-HF-ХЛ;

РвВГЭнг(…)-HF-ХЛ; РкБШвнг(…)-HF-ХЛ; РвБШвнг(…)-HF-ХЛ;

АРвБШвнг(…)-HF-ХЛ; АРкБаШвнг(…)-HF-ХЛ;

РкБаШвнг(…)-HF-ХЛ; РвБаШвнг(…)-HF-ХЛ;

АРвБаШвнг(…)-HF-ХЛ; АРкКШвнг(…)-HF-ХЛ;

РкКШвнг(…)-HF-ХЛ; РвКШвнг(…)-HF-ХЛ;

АРвКШвнг(…)-HF-ХЛ; АРкКаШвнг(…)-HF-ХЛ;

РкКаШвнг(…)-HF-ХЛ; РвКаШвнг(…)-HF-ХЛ

АРвКаШвнг(…)-HF-ХЛ

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1; и 3 кВ.

Общие технические условия»

ТУ 16-705.499-2010 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»

ВВГнг(А); ВВГЭнг(А); ВБШвнг(А); ПвБШвнг(В)

АВВГнг(А); АВВГЭнг(А); АВБШвнг(А); АПвБШвнг(В)

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1; и 3 кВ.

Общие технические условия»

ТУ К71-277-98¹⁾ «Кабели силовые с изоляцией из силанольносшитого полиэтилена на напряжение 1 кВ»

ПвВГнг(А)-LS; ПвБШвнг(А)-LS

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1; и 3 кВ.

Общие технические условия»

ТУ К71-310-2001¹⁾ «Кабели, не распространяющие горение с низким дымо- и газовыделением»

ВВГнг(А)-LS; ВВГЭнг(А)-LS; ВБШвнг(А)-LS

АВВГнг(А)-LS; АВВГЭнг(А)-LS; АВБШвнг(А)-LS

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1; и 3 кВ.

Общие технические условия»

ТУ К71-337-2001¹⁾ «Кабели огнестойкие, не распространяющие горение с низким дымо- и газовыделением»

Огнестойкие кабели изготавливают

ВВГнг(А)-FRLS; ВВГЭнг(А)-FRLS; ВБШвнг(А)-FRLS

только с медными жилами

¹⁾ Продукция, выпускаемая по указанным ТУ, производится в рамках лицензионного договора,

заключенного с ОАО «ВНИИКП».

Международный эксперт в области кабелей и кабельных систем

Маркообразование силовых кабелей

Маркообразование силовых кабелей на номинальное напряжение 0,66; 1 и 3 кВ регламентировано

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66;

1; и 3 кВ. Общие технические условия» (раздел 4).

МЭК 60502-1 (IEC 60502-1:2004 «Power cables with extruded insulation and their accessories for rated

voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV) - Part 1: Cables for rated voltages of 1 kV

(Um = 1,2 kV) and 3 kV (Um = 3,6 kV)») не устанавливает требований к обозначению марки кабелей,

поэтому на рынке широко представлены кабели с особыми свойствами под собственными торговыми

марками (зарегистрированными товарными знаками) Nexans, например: MEDIASTRIP^®; ALSECURE^®;

HIPRON^® (для нефтегазовой отрасли).

Основным принципом маркообразования кабелей, как изготавливаемых в соответствии с

требованиями ГОСТ 31996, так и IEC 60502-1, является условное обозначение элементов

конструкции кабеля буквами и/или цифрами. Примеры условных обозначений приведены в таблице.

Обозначение

элемента

Пример

кабеля,

обозначения

Наименование и описание элемента конструкции

обозначения

изготовленного

в марке

кабеля

в марке

в соответствии

кабеля

с требованиями

ГОСТ 31996

IEC 60502-1

Не применяется

Указание на национальный стандарт

NYY

Токопроводящая жила:

ВВГ

Без обозначения

медная

Без обозначения

NYY

АВВГ

алюминиевая

NAYY

Изоляция токопроводящей жилы

Из ПВХ пластиката или ПВХ пластиката

ВВГ; АВВГ

NYY; NAYY

пониженной пожароопасности

ПвВГ

Пв

Из сшитого полиэтилена

2Х

N2XY

Из термопластичных полимерных композиций,

ППГ

NHMH

не содержащих галогенов

Из сшитых полимерных композиций,

Не применяется

NHXH

не содержащих галогенов

Из этиленпропиленовой резины

Из этиленпропиленовой резины с рабочей

температурой +60^оС или аналогичного

Не применяется

термопластичного эластомера

Из этиленпропиленовой резины с рабочей

температурой +90^оС

Общий экран по изолированным скрученным жилам

Из медных лент

ВВГЭ

Из медных проволок и медной ленты

Концентрическая жила

Не применяется

Из медных проволок и ленты

NYCY

Броня

ВБШв

Из стальных оцинкованных лент

NYBY

ВбаШв

Ба

Из алюминиевых лент

B(Al)

ВКШв

Из круглых стальных оцинкованных проволок

NYRY

ВКаШв

Ка

Из круглых проволок из алюминиевого сплава

R(Al)

МАРКООБРАЗОВАНИЕ СИЛОВЫХ КАБЕЛЕЙ

Обозначение

элемента

Пример

кабеля,

Пример

Наименование и описание элемента

обозначения

изготовленного

обозначения

конструкции кабеля

в марке кабеля

в соответствии

в марке кабеля

с требованиями

ГОСТ 31996

IEC 60502-1

Наружная оболочка (защитный шланг)

В небронированных кабелях

ВВГ

Из ПВХ пластиката

NYY

ВВГнг(A)

Внг(А)

Из ПВХ пластиката пониженной горючести

NYY (cat.A)

Из ПВХ пластиката пониженной

ВВГнг(А)-LS

Внг(А)-LS

NYY (cat.A), LS

пожароопасности

Из полимерной композиции, не содержащей

ППГнг(А)-HF

Пнг(А)-HF

NHMH

галогенов

В бронированных кабелях

ВБШв

Шв

Из ПВХ пластиката

NYRY

ВБШвнг(А)

Швнг(А)

Из ПВХ пластиката пониженной горючести

NYRY (cat.A)

Из ПВХ пластиката пониженной

ВБШвнг(А)-LS

Швнг(А)-LS

NYRY (cat.A), LS

пожароопасности

Из полимерной композиции, не содержащей

ПБПнг(А)-HF

Пнг(А)-HF

N2XRH

галогенов

Дополнительные обозначения, необходимые для однозначного определения конструкции кабеля

Обозначение

элемента

Пример

кабеля,

Пример

Наименование и описание элемента

обозначения

изготовленного

обозначения

конструкции кабеля

в марке кабеля

в соответствии

в марке кабеля

с требованиями

ГОСТ 31996

IEC 60502-1

Исполнение жилы

однопроволочная

многопроволочная

ВВГнг(А)

4х16ок

круглая

секторная

Расцветка изоляции жил

ВВГнг(А)

PЕ

Желто-зеленая (жила заземления)

-J

NYY-J

4х16ок (PE)

ВВГнг(А)

Голубая (нулевая жила, без жилы заземления)

-О

NYY-О

4х16ок (N)

Огнестойкость

Кабели с оболочкой из ПВХ пластикатов

ПвВГнг(А)-FRLS

-FRLS

пониженной пожароопасности

-FE

огнестойкость,

N2XH FE 180

ППГнг(А)-

Кабели с оболочкой из полимерных

минут

-FRHF

FRHF

композиций, не содержащих галогенов

Низкая токсичность

Кабели с оболочкой из ПВХ пластикатов

ПвВГнг(А)-LSLTx

-LSLTx

LowTox; NoTox

пониженной пожароопасности

c указанием

стандарта на

Кабели с оболочкой из полимерных композиций,

ППГнг(А)-HFLTx

-HFLTx

метод испытаний

не содержащих галогенов

Международный эксперт в области кабелей и кабельных систем

Расцветка изоляции жил многожильных кабелей, изготовленных в соответствии с требованиями

IEC 60502-1, с учетом требований HD 308 S2

Цвет изоляции жилы

Число жил в

кабеле,

Порядковый номер жилы

шт.

Коричневый

Синий

Коричневый

Черный

Коричневый

Синий

Зеленый-желтый

Коричневый

Черный

Синий

Коричневый

Черный

Зеленый-желтый

Коричневый

Черный

Синий

Зеленый-желтый

Расцветка изоляции жил многожильных кабелей, изготовленных в соответствии

с требованиями ГОСТ 31996

Цвет изоляции жилы

Число жил в

кабеле,

Порядковый номер жилы

шт.

Синий

Коричневый

Черный

Синий

Зеленый-желтый

Коричневый

Черный

Синий

Коричневый

Черный

Зеленый-желтый

Коричневый

Черный

Синий

Зеленый-желтый

Завод Nexans в г. Угличе изготавливает токопроводящие жилы в соответствие с требованиями ГОСТ 22483-2012 (IEC

60228:2004) к 1 и 2 классам гибкости жил в следующем диапазоне:

Исполнение токопроводящих жил производства завода Nexans в г. Углич

Номинальное сечение жилы, мм²

Наименование жилы

Круглой

Секторной (сегментной)

медной

алюминиевой

медной

алюминиевой

однопроволочная

1,5 - 10

2,5 - 10

многопроволочная

16 - 1000

50 - 300

70 - 500

К классу 1 относят однопроволочные жилы и многопроволочные жилы больших сечений.

К классу 2 относят многопроволочные неуплотненные и уплотненные жилы.

Жилы указанных классов применяют для изготовления силовых кабелей для стационарной прокладки.

Многопроволочные жилы на заводе Nexans в г. Угличе изготавливают уплотненными.

Особенностью уплотненных многопроволочных жил производства завода Nexans в г. Угличе является

высокая степень уплотнения жил и отличное качество поверхности, что достигается применением

специальной технологии уплотнения жил.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Рекомендации по выбору силовых кабелей

При выборе марки кабеля следует учитывать ряд факторов, исходя из которых будет изготавливаться

конкретная конструкция кабеля:

1. Условия прокладки и эксплуатации кабеля:

Стационарная прокладка - кабель не испытывает крутящих или изгибающих воздействий в процессе

эксплуатации.

Кабели, представленные в настоящем каталоге, предназначены для стационарной прокладки.

Нестационарная прокладка - кабель предназначен для гибкого соединения машин или механизмов и

испытывает значительные механические воздействия в процессе эксплуатации, в том числе

многократные кручения и изгибы.

2. Особенности эксплуатации кабеля по условиям окружающей среды - кабели могут

быть изготовлены в различных климатических исполнениях и эксплуатироваться при прокладке в земле

или на воздухе в различных условиях окружающей среды.

3. Длительно допустимые токи - длительно допустимый ток, это ток, величина которого

вызывает повышение температуры проводника до значений, допустимых для материала изоляции

проводника:

Допустимая температура нагрева жил кабеля, ^оС

По условию

Материал

Предельная при

Длительно

В режиме

невозгорания при

изоляции

коротком

допустимая

перегрузки

коротком

замыкании

Поливинилхлоридный пластикат

160/140*

350

Поливинилхлоридный пластикат

пониженной пожароопасности

Полимерная композиция,

160/140**

350

не содержащая галогенов

Сшитый полиэтилен

130

250

400

Сшиваемая этиленпропиленовая

130

250

400

резина

* - на территории Российской Федерации действуют Правила устройств электроустановок (ПУЭ). 7-е изд., перераб. и доп.- М.,

Энергоатомиздат, 2000

** -для кабелей с токопроводящими жилами сечением более 300 мм²

Для огнестойких кабелей допустимые температуры должны соответствовать указанным для соответствующего материала

изоляции. Предельная температура нагрева жил огнестойких кабелей всех типов при коротком замыкании не должна превышать

250 ^оС.

Длительно допустимые токи рассчитываются, исходя из электрических характеристик проводника,

особенностей материала изоляции и условий прокладки и эксплуатации кабеля. В качестве

стандартных условий принимают следующие условия окружающей среды:

ГОСТ Р 50571.5.52

Условия прокладки

ГОСТ 31996-2012

(МЭК 60364-5-52)

Прокладка в земле:

- температура окружающей среды, ^оС

- глубина прокладки, м

0,8

0,7

-удельное термическое сопротивление грунта, К м/Вт

2,5

1,2

Прокладка на воздухе:

- температура окружающей среды, ^оС

Международный эксперт в области кабелей и кабельных систем

Для учета условий по удельному термическому сопротивлению грунта, отличному от стандартного

(при прокладке кабелей в земле), используют поправочный коэффициент К, на который умножают

расчетный длительно допустимый ток:

Поправочный коэффициент К

Удельное термическое

сопротивление грунта,

ГОСТ Р 50571.5.52

К м/Вт

ПУЭ

Характеристика грунта в соответствии с ПУЭ

(МЭК 60364-5-52)

0,5

1,88

0,7

1,62

Песок влажностью более 9%, песчаноглинистая почва

0,8

1,05

влажностью более 1%

1,0

1,5

Нормальные почва и песок влажностью 7-9%,

1,2

1,00

песчаноглинистая почва влажностью 12-14%

1,5

1,28

Песок влажностью более 4 и менее 7%,

2,0

1,12

0,87

песчаноглинистая почва влажностью 8-12%

2,5

1,00

3,0

0,90

0,75

Песок влажностью до 4%, каменистая почва

Для учета условий по температуре окружающей среды, отличной от стандартной (при прокладке

кабеля на воздухе или в земле), используют поправочный коэффициент Х, на который умножают

расчетный длительно допустимый ток. Коэффициент Х вычисляют по формуле:

Где: θ - длительно допустимая температура нагрева жил кабеля, ^оС;

Т - температура окружающей среды, ^оС;

t - стандартная температура окружающей среды, ^оС

Поправочный коэффициент Х для условий прокладки в земле

Тип изоляции

ПВХ пластикат, или ПВХ пластикат

Температура

пониженной пожароопасности, или

Сшитый полиэтилен

окружающей среды,

полимерная композиция,

^оС

не содержащая галогенов

ГОСТ Р 50571.5.52

ГОСТ 31996-2012

(МЭК 60364-5-52)

1,13

1,10

1,09

1,06

1,10

1,04

1,07

1,03

1,05

1,00

1,04

1,00

0,95

1,00

0,97

0,95

0,90

0,96

0,93

0,89

0,85

0,93

0,89

0,84

0,80

0,89

0,86

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Поправочный коэффициент Х для условий прокладки на воздухе

Тип изоляции

ПВХ пластикат, или ПВХ пластикат

Температура

пониженной пожароопасности, или

Сшитый полиэтилен

окружающей среды,

полимерная композиция,

^оС

не содержащая галогенов

ГОСТ Р 50571.5.52

ГОСТ 31996-2012

(МЭК 60364-5-52)

-5

1,29

1,21

1,25

1,18

1,20

1,14

1,22

1,15

1,11

1,17

1,11

1,12

1,07

1,12

1,05

1,08

1,04

1,06

1,00

1,04

1,00

0,94

1,00

0,96

0,94

0,88

0,96

0,92

0,87

0,82

0,91

0,88

0,79

0,75

0,87

0,83

0,71

0,67

0,82

0,78

0,61

0,58

0,76

0,73

0,50

0,47

0,71

0,68

0,33

0,65

0,62

0,58

0,55

0,50

0,48

Другие поправочные коэффициенты (в зависимости от способа монтажа или прокладки (взаимного

расположения) кабелей) приведены в стандарте ГОСТ Р 50571.5.52-2011 (или в идентичном ему МЭК

60364-5-52) и ПУЭ.

Сопротивление токопроводящих жил постоянному и переменному току:

Сопротивление токопроводящих жил постоянному току при 20 ^оС приведено в ГОСТ 22483-2012.

Сопротивление токопроводящих жил постоянному току при длительно допустимых температурах

нагрева жил может быть рассчитано в соответствие в ГОСТ 22483-2012 по формуле:

R_t = R

20 · (1 + 0.00393 · (t - 20) ) - для медных жил;

R_t = R

20 · (1 + 0.00403 · (t - 20) )

- для алюминиевых жил,

где: R_t

- сопротивление токопроводящей жилы постоянному току при длительно допустимой

температуре нагрева жил, Ом;

R₂₀ - сопротивление токопроводящей жилы постоянному току при 20 ^оС, Ом;

t - длительно допустимая температура нагрева жил, ^оС

Международный эксперт в области кабелей и кабельных систем

Сопротивление жилы переменному току на единицу длины при длительно допустимой температуре

нагрева жил может быть рассчитано в соответствие с ГОСТ Р МЭК 60287-1-1-2009 «Уравнения для

расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Общие

положения» по формуле:

R_~ = Rt · (1 + ys + yp ),

где: R_~

- сопротивление жилы переменному току на единицу длины при длительно допустимой

температуре нагрева жил, Ом/м;

- сопротивление жилы постоянному току на единицу длины при длительно допустимой

температуре нагрева жил, Ом/м;

ys - коэффициент поверхностного эффекта;

yp - коэффициент эффекта близости.

Коэффициенты поверхностного эффекта и эффекта близости также рассчитываются в соответствии с

ГОСТ Р МЭК 60287-1-1-2009:

Для кабелей на низкое напряжение промышленной частоты сопротивление жилы переменному току

можно принимать равным сопротивлению жилы постоянному току.

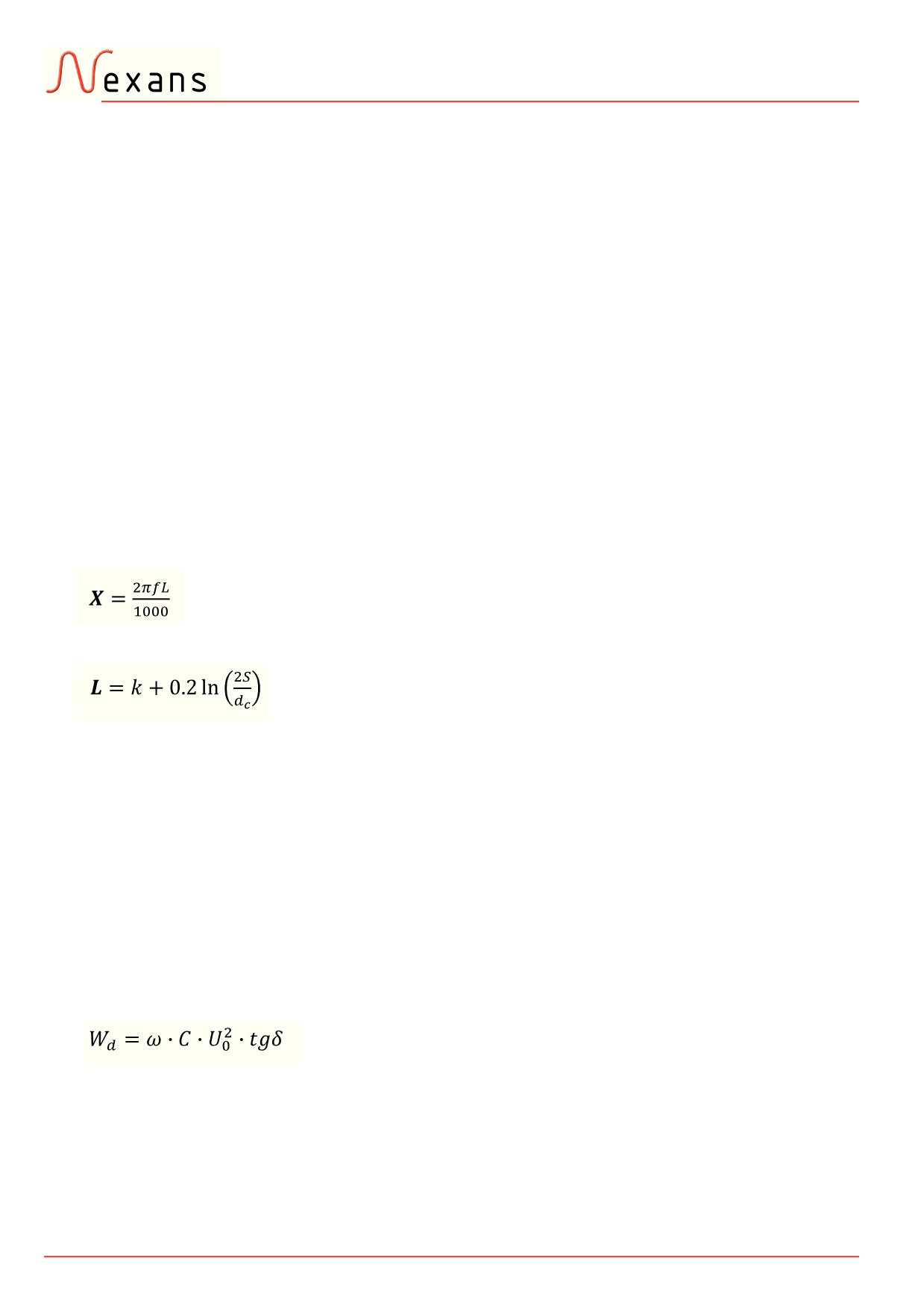

Расчет реактивного (индуктивного) сопротивления жилы выполняют по формуле:

, Ом/км,

где: L - индуктивность жилы на единицу длины:

, мГн/км,

где: S - расстояние между осями жил, мм;

d_c - диаметр жилы, включая экран, если он имеется, мм

k - коэффициент, учитывающий число проволок в жиле

Значение коэффициента k:

Число проволок в жиле:

0,0642

0,0554

0,0528

0,0514

Однопроволочная жила:

0,05

Расчет диэлектрических потерь (только для кабелей на переменное напряжение) осуществляют по

ГОСТ Р МЭК 60287-1-1-2009 по формуле:

где: W_d - диэлектрические потери в каждой фазе на единицу длины, Вт/м;

ω = 2πf, - угловая частота;

С - емкость на единицу длины, Ф/м;

U₀ - номинальное переменное напряжение между каждой из основных токопроводящих жил и

землей, В;

tgδ - тангенс угла диэлектрических потерь.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

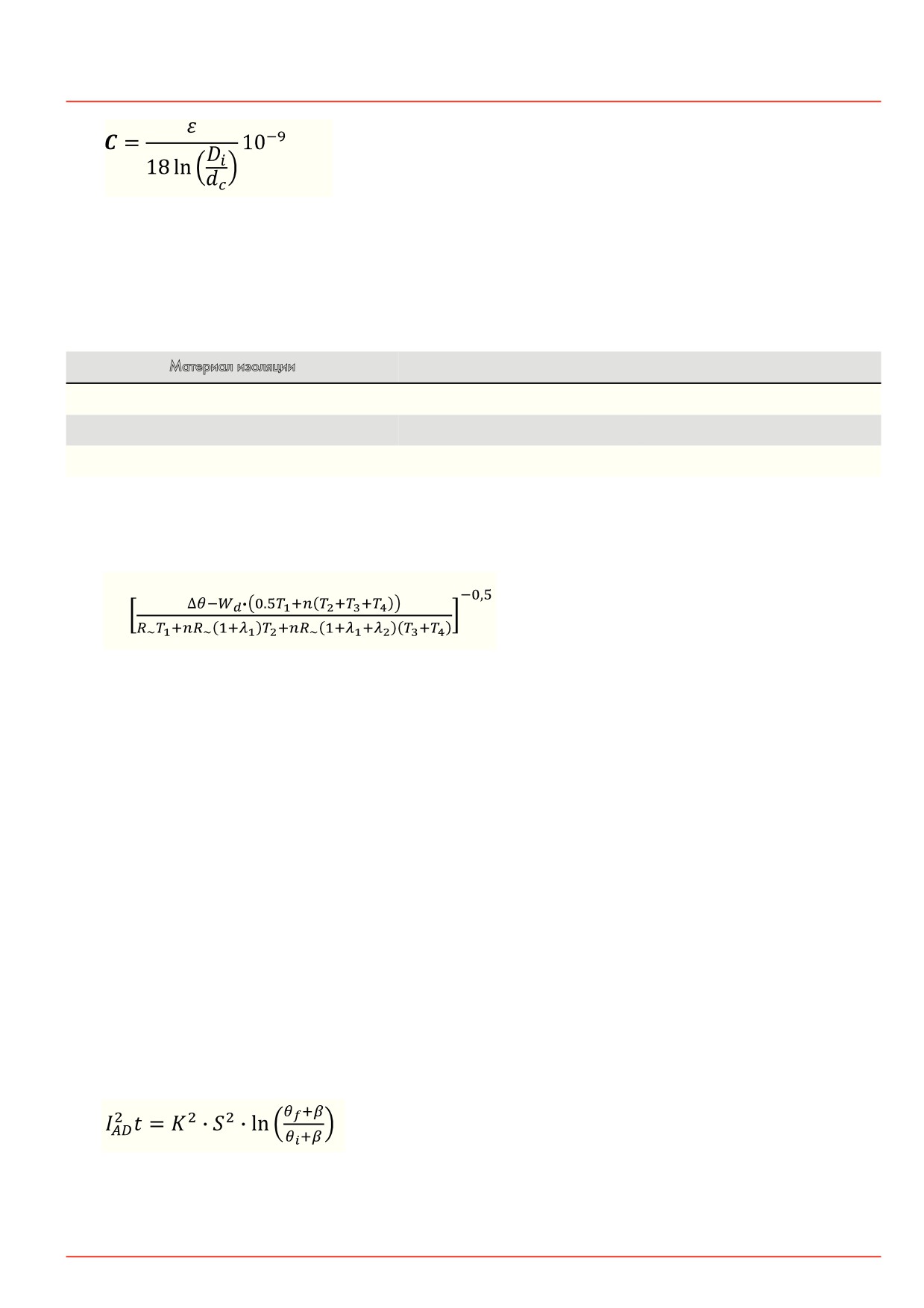

где: ε - относительная диэлектрическая проницаемость изоляции;

D_i - наружный диаметр по изоляции, исключая экран, мм;

d_c - диаметр жилы, включая экран, если он имеется, мм

Значения величин tgδ и ε для основных материалов изоляции силовых кабелей на номинальное

напряжение до 3 кВ включительно приведены в таблице.

Материал изоляции

tgδ

Поливинилхлоридный пластикат

0,1

Сшитый полиэтилен

2,5

0,004

Этиленпропиленовая резина

0,020

Расчет номинальной токовой нагрузки (при 100%-ном коэффициенте загрузки кабелей) осуществляют

по ГОСТ Р МЭК 60287-1-1 по следующей формуле:

где: I - ток, проходящий по одной жиле, А;

Δθ - превышение температуры жилы над температурой окружающей среды, К;

R_~ - сопротивление жилы переменному току при длительно допустимой температуре нагрева

жил на единицу длины, Ом/м;

W_d - диэлектрические потери изоляции жилы на единицу длины, Вт/м;

Т₁ - тепловое сопротивление между жилой и оболочкой на единицу длины, К · м/Вт;

Т₂ - тепловое сопротивление между оболочкой и броней на единицу длины, К · м/Вт;

Т₃ - тепловое сопротивление наружного защитного покрытия кабеля на единицу длины, К · м/Вт;

Т₄ - тепловое сопротивление между поверхностью кабеля и окружающей средой, полученное

по ГОСТ Р МЭК 60287-2-1 (подраздел 2.2), на единицу длины, К · м/Вт;

λ₁ - отношение потерь в металлической оболочке к общим потерям во всех жилах кабеля;

λ₂ - отношение потерь в броне к общим потерям во всех жилах кабеля.

Если кабель подвергается прямому воздействию солнечных лучей, следует применять формулу по

ГОСТ Р МЭК 60287-2-1 (подпункт 2.2.1.2).

Допустимые токи короткого замыкания для жил и экранов кабелей рассчитывают с учетом начальной

и конечной температур, сечения и электрико-тепловых характеристик материала жил и экрана, а

также продолжительности короткого замыкания по формуле:

Международный эксперт в области кабелей и кабельных систем

где: I_AD - ток короткого замыкания (среднеквадратичное значение), определенный на основе

адиабатического нагрева, А;

t - длительность короткого замыкания, с;

K - постоянная, зависящая от материала элемента: для меди К=226 А · с^1/2/мм²;

S - сечение экрана, мм²;

β - величина, обратная температурному коэффициенту сопротивления токопроводящего

элемента при 0 ^оС, К: для меди β = 234,5;

θf и θi - конечная и начальная температуры при коротком замыкании (зависят

от материала изоляции).

При расчете допустимых токов короткого замыкания при любой длительности короткого замыкания

можно использовать ГОСТ Р МЭК 60949-2009 «Расчет термически допустимых токов короткого

замыкания с учетом неадиабатического нагрева».

По сравнению с методом расчета при адиабатическом характере нагрева, этот метод дает

значительное увеличение допустимых токов короткого замыкания для экранов, оболочек и, в

некоторых случаях, для жил сечением менее 10 мм² (особенно при наличии проволочных экранов).

При этом для соотношения длительности короткого замыкания и сечения жилы менее 0,1 с/мм²

увеличение тока незначительно, и может быть использован метод расчета при адиабатическом

характере нагрева.

Сопротивление 1 км токопроводящих жил 1 класса постоянному току при 20 ^оС, 70 ^оС и 90 ^оС

Электрическое

Минимальное число

сопротивление 1 км

Номинальное

проволок в жиле

жилы при 20 ^оС, Ом,

жилы при 70 ^оС, Ом,

жилы при 90 ^оС, Ом,

сечение

не более

токопроводящей

Cu без

жилы, мм²

метал-

или

лического

Al сплав

покрытия

1,5

12,1000

18,1000

14,4776

21,7472

15,4287

23,2060

2,5

7,4100

12,1000

8,8660

14,5382

9,4485

15,5134

4,6100

7,4100

5,5158

8,9031

5,8782

9,5004

3,0800

5,1100

3,6852

6,1397

3,9273

6,5515

1,8300

3,0800

2,1896

3,7006

2,3334

3,9489

Сопротивление 1 км токопроводящих жил 1 класса переменному току при 20 ^оС, 70 ^оС и 90 ^оС

Электрическое

Минимальное число

сопротивление 1 км

Номинальное

проволок в жиле

жилы при 20 ^оС, Ом,

жилы при 70 ^оС, Ом,

жилы при 90 ^оС, Ом,

сечение

не более

токопроводящей

Cu без

жилы, мм²

метал-

или

лического

Al сплав

покрытия

1,5

12,1000

18,1000

14,4777

21,7472

15,4287

23,2060

2,5

7,4100

12,1000

8,8661

14,5382

9,4485

15,5134

4,6100

7,4100

5,5159

8,9031

5,8782

9,5004

3,0800

5,1100

3,6852

6,1397

3,9273

6,5515

1,8300

3,0800

2,1896

3,7006

2,3334

3,9489

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Сопротивление 1 км токопроводящих жил 2 класса постоянному току при 20 ^оС, 70 ^оС и 90 ^оС

Электрическое

сопротивление 1 км

Минимальное число проволок в жиле

жилы при 20 ^оС, Ом,

жилы при 70 ^оС, Ом,

жилы при 90 ^оС, Ом,

Номинальное

не более

сечение

токопрово-

дящей жилы,

круглой

Cu без

фасонной

мм²

уплотненной

метал-

или

лического

Al сплав

покрытия

1,8300

3,0800

2,1896

3,7006

2,3334

3,9489

1,1500

1,9100

1,3760

2,2949

1,4664

2,4488

0,7270

1,2000

0,8699

1,4418

0,9270

1,5385

0,5240

0,8680

0,6270

1,0429

0,6682

1,1129

0,3870

0,6410

0,4630

0,7702

0,4935

0,8218

0,2680

0,4430

0,3207

0,5323

0,3417

0,5680

0,1930

0,3200

0,2309

0,3845

0,2461

0,4103

120

0,1530

0,2530

0,1831

0,3040

0,1951

0,3244

150

0,1240

0,2060

0,1484

0,2475

0,1581

0,2641

185

0,0991

0,1640

0,1186

0,1970

0,1264

0,2103

240

0,0754

0,1250

0,0902

0,1502

0,0961

0,1603

300

0,0601

0,1000

0,0719

0,1202

0,0766

0,1282

400

0,0470

0,0778

0,0562

0,0935

0,0599

0,0997

500

0,0366

0,0605

0,0438

0,0727

0,0467

0,0776

625; 630

0,0283

0,0469

0,0339

0,0564

0,0361

0,0601

800

0,0221

0,0367

0,0264

0,0441

0,0282

0,0471

1000

0,0176

0,0291

0,0211

0,0350

0,0224

0,0373

Международный эксперт в области кабелей и кабельных систем

Сопротивление 1 км токопроводящих жил 2 класса переменному току при 20 ^оС, 70 ^оС и 90 ^оС

Электрическое

сопротивление 1 км

Минимальное число проволок в жиле

жилы при 20 ^оС, Ом,

жилы при 70 ^оС, Ом,

жилы при 90 ^оС, Ом,

Номинальное

не более

сечение

токопрово-

дящей жилы,

круглой

Cu без

фасонной

мм²

уплотненной

метал-

или

лического

Al сплав

покрытия

1,8300

3,0800

2,1896

3,7006

2,3334

3,9489

1,1500

1,9100

1,3760

2,2949

1,4664

2,4488

0,7270

1,200

0,8699

1,4418

0,9270

1,5385

0,5240

0,8680

0,6270

1,0429

0,6682

1,1129

0,3870

0,6410

0,4630

0,7702

0,4935

0,8218

0,2680

0,4430

0,3207

0,5323

0,3417

0,5680

0,1930

0,3200

0,2309

0,3845

0,2461

0,4103

120

0,1530

0,2530

0,1831

0,3040

0,1951

0,3244

150

0,1240

0,2060

0,1484

0,2475

0,1581

0,2641

185

0,0991

0,1640

0,1186

0,1970

0,1264

0,2103

240

0,0754

0,1250

0,0902

0,1502

0,0961

0,1603

300

0,0601

0,1000

0,0719

0,1202

0,0766

0,1282

400

0,0470

0,0778

0,0562

0,0935

0,0599

0,0997

500

0,0366

0,0605

0,0438

0,0727

0,0467

0,0776

625; 630

0,0283

0,0469

0,0339

0,0564

0,0361

0,0601

800

0,0221

0,0367

0,0264

0,0441

0,0282

0,0471

1000

0,0176

0,0291

0,0211

0,0350

0,0224

0,0373

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Длительно допустимые токовые нагрузки, рассчитанные исходя из условий ГОСТ 31996-2012, для

кабелей с медными жилами с изоляцией из поливинилхлоридного пластиката или

поливинилхлоридного пластиката пониженной пожарной опасности, или полимерных композиций, не

содержащих галогенов

Допустимые токовые нагрузки кабелей, А

Номинальное

одножильных

многожильных**

сечение жилы,

мм²

на постоянном токе

на переменном токе*

на переменном токе

на воздухе

в земле

на воздухе

в земле

на воздухе

в земле

1,5

2,5

124

113

159

107

102

153

207

121

137

112

133

187

249

147

163

137

158

227

295

179

194

167

187

286

364

226

237

211

231

354

436

280

285

261

279

120

413

499

326

324

302

317

150

473

561

373

364

346

358

185

547

637

431

412

397

405

240

655

743

512

477

472

471

300

760

845

591

539

542

533

400

894

971

685

612

633

611

500

1054

1121

792

690

625; 630

1252

1299

910

774

800

1481

1502

1030

856

1000

1718

1709

1143

933

* Прокладка треугольником вплотную.

** Для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при

нагрузке во всех жилах в нормальном режиме, а также для пятижильных кабелей данные значения должны быть умножены на

коэффициент 0,93.

Международный эксперт в области кабелей и кабельных систем

Длительно допустимые токовые нагрузки, рассчитанные исходя из условий ГОСТ 31996-2012, для

кабелей с алюминиевыми жилами с изоляцией из поливинилхлоридного пластиката или

поливинилхлоридного пластиката пониженной пожарной опасности, или полимерных композиций, не

содержащих галогенов

Допустимые токовые нагрузки кабелей, А

Номинальное

одножильных

многожильных**

сечение жилы,

мм²

на постоянном токе

на переменном токе*

на переменном токе

на воздухе

в земле

на воздухе

в земле

на воздухе

в земле

2,5

117

159

106

102

143

192

113

127

106

123

176

229

139

150

126

143

223

282

176

184

161

178

275

339

217

221

197

214

120

320

388

253

252

229

244

150

366

434

290

283

261

274

185

425

494

336

321

302

312

240

508

576

401

374

359

363

300

589

654

464

423

424

417

400

693

753

544

485

501

482

500

819

870

636

556

625; 630

971

1007

744

633

800

1146

1162

858

713

1000

1334

1327

972

793

* Прокладка треугольником вплотную.

коэффициент 0,93.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Длительно допустимые токовые нагрузки, рассчитанные исходя из условий ГОСТ 31996-2012, для

кабелей с медными жилами с изоляцией из сшитого полиэтилена

Допустимые токовые нагрузки кабелей, А

Номинальное

одножильных

многожильных**

сечение жилы,

мм²

на постоянном токе

на переменном токе*

на переменном токе

на воздухе

в земле

на воздухе

в земле

на воздухе

в земле

1,5

2,5

102

105

136

139

175

108

115

104

112

188

228

146

147

141

144

230

274

180

176

172

173

281

325

220

208

209

205

356

399

279

255

265

253

440

478

345

306

327

304

120

514

546

403

348

381

347

150

591

614

464

392

437

391

185

685

695

538

443

504

442

240

821

812

641

515

598

515

300

956

924

739

575

688

583

400

1124

1060

860

661

807

669

500

1328

1223

997

746

625; 630

1576

1416

1149

840

800

1857

1632

1302

932

1000

2163

1862

1451

1019

* Прокладка треугольником вплотную.

коэффициент 0,93.

Международный эксперт в области кабелей и кабельных систем

Длительно допустимые токовые нагрузки, рассчитанные исходя из условий ГОСТ 31996-2012, для

кабелей с алюминиевыми жилами с изоляцией из сшитого полиэтилена

Допустимые токовые нагрузки кабелей, А

Номинальное

одножильных

многожильных**

сечение жилы,

мм²

на постоянном токе

на переменном токе*

на переменном токе

на воздухе

в земле

на воздухе

в земле

на воздухе

в земле

2,5

108

144

176

112

114

108

112

176

211

138

136

134

135

217

251

171

161

158

157

276

309

216

198

203

195

340

371

267

237

248

233

120

399

423

313

271

290

267

150

457

474

360

304

330

299

185

531

539

419

346

382

341

240

636

629

501

403

453

397

300

738

713

580

455

538

455

400

871

822

682

523

636

527

500

1030

949

800

599

625; 630

1221

1098

936

685

800

1437

1262

1081

773

1000

1676

1443

1227

862

* Прокладка треугольником вплотную.

коэффициент 0,93.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Допустимые токи односекундного короткого замыкания жил кабелей, кА,

в соответствии с ГОСТ

31996-2012

С изоляцией из ПВХ пластиката, или ПВХ

Номинальное

пластиката пониженной пожароопасности, или

С изоляцией из сшитого полиэтилена

сечение жилы,

полимерных композиций, не содержащих

мм²

галогенов

С медной жилой

С алюминиевой жилой

С медной жилой

С алюминиевой жилой

1,5

0,21

0,17

2,5

0,34

0,22

0,27

0,18

0,54

0,36

0,43

0,29

0,81

0,52

0,65

0,42

1,36

0,87

1,09

0,70

2,16

1,40

1,74

1,13

3,46

2,24

2,78

1,81

4,80

3,09

3,86

2,50

6,50

4,18

5,23

3,38

9,38

6,12

7,54

4,95

13,03

8,48

10,48

6,86

120

16,43

10,71

13,21

8,66

150

20,26

13,16

16,30

10,64

185

25,35

16,53

20,39

13,37

240

33,32

21,70

26,80

17,54

300

41,64

27,12

33,49

21,90

400

55,20

36,16

39,60

26,00

500

69,00

45,20

49,50

32,50

625; 630

86,95

56,95

62,37

40,95

800

110,40

72,33

79,20

52,00

1000

138,00

90,40

99,00

65,00

В качестве стандартной продолжительности короткого замыкания в ГОСТ 31996-2012 принята 1

секунда. При продолжительности короткого замыкания, отличающейся от 1 с, ток короткого

замыкания, рассчитанный для стандартной продолжительности, умножают на коэффициент k,

рассчитанный по формуле:

где: τ

- продолжительность короткого замыкания, с;

продолжительность короткого замыкания не должна превышать 5 с.

Допустимые токи короткого замыкания экранов кабелей, кА, рассчитанные в соответствие с ГОСТ Р МЭК

60949-2009 для адиабатического характера нагрева

С изоляцией из ПВХ пластиката, или ПВХ

пластиката пониженной пожароопасности,

Номинальное

С изоляцией из сшитого полиэтилена

или полимерных композиций, не содержащих

сечение жилы,

галогенов

мм²

Длительность КЗ, с

0,5

1,0

1,5

2,0

0,5

1,0

1,5

2,0

1,7026

1,4308

1,2929

1,2032

1,3676

1,1500

1,0392

0,9671

2,7225

2,2893

2,0686

1,9251

2,1882

1,8401

1,6627

1,5473

4,2539

3,5771

3,2323

3,0080

3,4191

2,8751

2,5980

2,4177

5,9555

5,0079

4,5252

4,2111

4,7867

4,0251

3,6371

3,3847

8,5078

7,1542

6,4645

6,0159

6,8382

5,7502

5,1959

4,8353

1,1911

10,0158

9,0503

8,4223

9,5735

8,0503

7,2743

6,7695

1,8818

13,5929

12,2826

11,4302

12,9926

10,9254

9,8722

9,1872

120

2,1261

17,1700

15,5149

14,4382

16,4117

13,8005

12,4702

11,6048

150

2,5523

21,4625

19,3936

18,0478

20,5146

17,2507

15,5877

14,5060

185

3,1479

26,4704

23,9188

22,2589

25,3014

21,2758

19,2249

17,8908

240

4,0837

34,3400

31,0297

28,8764

32,8234

27,6011

24,9404

23,2096

Международный эксперт в области кабелей и кабельных систем

Примечание: для расчета токов короткого замыкания были приняты следующие условия:

- Начальная температура тока короткого замыкания для кабелей с изоляцией из сшитого полиэтилена

90 ^оС;

- Начальная температура тока короткого замыкания для кабелей с изоляцией из поливинилхло-

ридного пластиката пониженной пожароопасности или полимерных композиций, не содержащих

галогенов 70 ^оС;

- Конечная температура тока короткого замыкания для кабелей с изоляцией из сшитого полиэтилена

250 ^оС;

- Конечная температура тока короткого замыкания для кабелей с изоляцией из поливинилхлоридного

пластиката пониженной пожароопасности или полимерных композиций, не содержащих галогенов

160 ^оС.

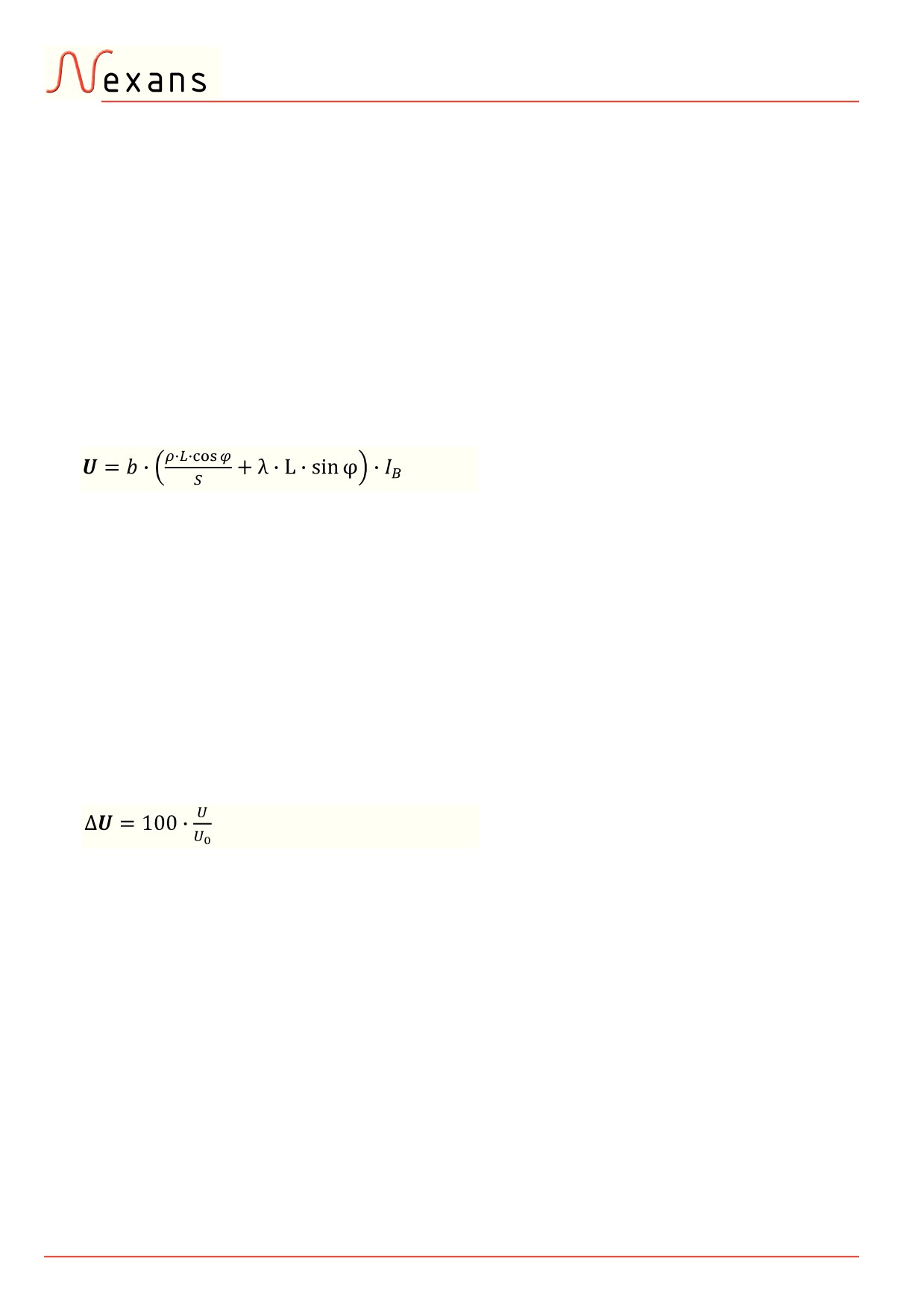

Падение напряжения: падения напряжения могут быть рассчитаны в соответствие с ГОСТ Р

50571.5. 52 (МЭК 60364-5-52) по следующей формуле:

где: U - падение напряжения в вольтах;

b - коэффициент, равный 1 для трехфазных схем, и равный 2 для однофазных схем;

Примечание: трехфазные цепи с нейтральным проводником, полностью несбалансированным

(единственная загруженная фаза), считают однофазными цепями.

ρ - удельное сопротивление проводников в нормальных условиях, равное

0,0225 Ом · мм²/м - для меди, и

0,0360 Ом · мм²/м - для алюминия;

L - длина линии, м;

S - площадь поперечного сечения проводника, мм²;

cosϕ - коэффициент мощности; в отсутствие точных данных коэффициент мощности принимается

равным 0,8 (sinϕ=0.6);

λ - реактивное сопротивление на единицу длины проводников, которое принимается 0,08 · 10^-3

Ом/м в отсутствие других данных;

I_B - расчетный ток, А

Соответствующее падение напряжения, в процентах, равно:

где: U₀ - напряжение между фазой и нейтралью, В

Падение напряжения в вольтах, рассчитанное для различных материалов проводника и изоляции, а

также для прокладки на воздухе и в земле, исходя из условий прокладки, указанных в ГОСТ

31996-2012, приведено в таблицах.

*Для одножильных кабелей расчет проведен для переменного тока.

**Для трехжильных кабелей падения напряжения рассчитаны для случая трехфазной цепи с

нейтральным проводником, полностью несбалансированным (единственная загруженная фаза).

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Расчетные значения падения напряжения, В, для кабелей с медными жилами при прокладке на

воздухе:

Материал изоляции

Номинальное

ПВХ

Сшитый полиэтилен

сечение жилы,

Количество жил

мм²

1, 2*

3**

4, 5

1, 2*

3**

4, 5

1,5

530

506

235

675

602

280

2,5

435

391

182

522

493

229

355

327

152

428

409

190

305

280

130

360

341

159

251

233

108

303

288

134

209

197

253

244

113

186

172

224

217

101

165

154

202

193

146

136

180

171

138

129

170

162

133

124

164

155

120

129

120

160

151

150

125

116

156

147

185

125

115

156

146

240

126

116

158

145

300

128

117

160

149

400

127

118

160

150

500

133

168

630

139

176

800

145

184

Расчетные значения падения напряжения, В, для кабелей с алюминиевыми жилами при прокладке на

воздухе:

Материал изоляции

Номинальное

ПВХ

Сшитый полиэтилен

сечение жилы,

Количество жил

мм²

1, 2*

3**

4, 5

1, 2*

3**

4, 5

2,5

509

486

226

602

555

280

435

420

195

507

493

239

359

167

417

194

293

136

463

340

215

251

248

115

414

288

192

221

209

331

259

154

197

185

298

233

138

173

157

270

197

125

162

148

245

187

114

152

138

220

174

102

120

146

132

207

167

150

139

125

201

158

185

137

123

204

156

240

135

121

195

152

300

134

122

196

155

400

131

120

192

153

500

134

198

630

140

203

800

144

206

Международный эксперт в области кабелей и кабельных систем

Расчетные значения падения напряжения, В, для кабелей с медными жилами при прокладке в земле:

Материал изоляции

Номинальное

ПВХ

Сшитый полиэтилен

сечение жилы,

Количество жил

мм²

1, 2*

3**

4, 5

1, 2*

3**

4, 5

1,5

723

651

303

747

347

2,5

565

522

243

609

580

270

455

428

199

491

473

220

378

360

167

408

390

181

307

292

136

329

318

148

251

239

111

270

263

122

210

204

226

221

103

183

178

198

195

158

153

170

167

145

141

156

154

135

133

145

144

120

128

126

138

137

150

122

120

132

131

185

120

118

129

128

240

117

116

127

300

116

115

124

126

400

114

123

124

500

116

125

630

119

129

800

121

131

Расчетные значения падения напряжения, В, для кабелей с алюминиевыми жилами при прокладке в

земле:

Материал изоляции

Номинальное

ПВХ

Сшитый полиэтилен

сечение жилы,

Количество жил

мм²

1, 2*

3**

4, 5

1, 2*

3**

4, 5

2,5

694

648

301

787

740

366

565

536

249

638

609

297

465

427

198

524

485

243

369

346

161

545

392

253

303

285

132

421

322

196

254

245

114

326

269

152

221

214

100

280

235

130

187

178

247

196

115

169

164

218

179

101

155

150

190

164

120

145

141

175

154

150

136

132

166

144

185

131

127

164

139

240

126

122

153

133

300

122

120

151

131

400

116

144

126

500

117

145

630

119

145

800

120

145

РЕКОМЕНДАЦИИ ПО ВЫБОРУ СИЛОВЫХ КАБЕЛЕЙ

Минимально допустимый радиус изгиба: допустимый радиус изгиба кабеля при прокладке:

- многожильных кабелей - не менее 7,5Dн;

- одножильных кабелей - не менее 10Dн, где Dн - наружный диаметр кабеля, мм.

Высококвалифицированные технические специалисты компании Nexans могут оказать помощь в

выборе марки и сечения кабелей по Вашему запросу, провести техническую консультацию по

вопросам эксплуатации кабеля и применяемой кабельной арматуры, а также разработать и

изготовить конструкцию кабеля с учетом Ваших дополнительных требований.

Для того чтобы помощь в выборе была максимальна эффективна, технические специалисты компании

Nexans должны иметь следующую информацию:

Краткое содержание необходимой информации

Возможные варианты

земля/воздух при воздействии прямого солнечного

Среда, в которой должен быть проложен кабель

излучения/воздух без воздействия прямого солнечного

излучения

Способ прокладки

одиночная/групповая

Способ монтажа

треугольником вплотную/в одной плоскости вплотную/другое

Наличие дополнительных источников тепла/соседних цепей

есть/нет

под нагрузкой

Ток

постоянный/переменный

Величина длительно допустимого тока

если известно

Номинальное напряжение, кВ

0,66/1/3

Число жил

1/2/3/4/5

Материал жил

медь/алюминий

Номинальное сечение жил, мм²

если известно

если сечение жил неизвестно;

Расчетная передаваемая мощность, кВт или кВА

если известна мощность в кВт, желательно указать

коэффициент мощности (cosϕ)

ПВХ пластикат/ПВХ пластикат пониженной пожаро-

Материал изоляции

опасности/полимерные композиции, не содержащие

галогенов/сшитый полиэтилен/этиленпропиленовая резина

Наличие жилы заземления и/или нулевой жилы

да/нет

Наличие медного экрана

есть/нет

Сечение медного экрана

если известно

Расчетный ток и длительность короткого замыкания

если сечение экрана неизвестно

Наличие и брони

зависит от условий прокладки

Тип брони (лента или проволоки)

зависит от условий прокладки

Материал брони

оцинкованная сталь/алюминиевый сплав

Материал наружной оболочки

зависит от условий прокладки

Дополнительные требования пожарной безопасности

если есть

Дополнительные требования

если есть

Международный эксперт в области кабелей и кабельных систем

Транспортирование и хранение кабелей и проводов

Силовые кабели поставляются на барабанах. Для поставки кабелей производства завода Nexans в г.

Углич используют деревянные барабаны, соответствующие требованиям ГОСТ 5151-79 «Барабаны

деревянные для электрических кабелей и проводов. Технические условия», в основном типов 8б; 10а;

12а; 16а; 17а; 18; 20а; 22в.

Барабаны изготавливают из древесины хвойных пород (в основном ели или сосны). Масса

деревянного барабана зависит от плотности древесины, которая, в свою очередь, зависит от

влажности. Плотность основных пород древесины при различной влажности приведена в таблице.

Плотность древесины, кг/м³, при ее различной влажности

Влажность древесины

Свежесрубленная и

Породы древесины

Воздушно-сухая

Сырая

мокрая

18-23%

23-45%

Более 45%

Ель, кедр, липа, пихта, тополь

450

500

550

Сосна, ива, ольха, осина

500

550

600

Лиственница, береза

600

650

700

Основные типы используемых барабанов и их размеры, объем пиломатериалов и ориентировочные

массы приведены в таблицах.

D - диаметр щеки, мм

D₁ - диаметр шейки, мм

L - длина шейки, мм

B - ширина барабана, мм

d - диаметр осевого отверстия, мм

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ КАБЕЛЕЙ И ПРОВОДОВ

Основные геометрические размеры деревянных барабанов, изготавливаемых в соответствии

требованиями ГОСТ 5151-79, мм

Диаметр

Ширина*

Диаметр осевого

№ барабана

Длина шейки L

барабана, В

отверстия

Щеки D

Шейки D

800

450

230

350

8а

800

450

400

520

8б

800

450

500

620

1000

545

500

650

10а

1000

500

710

865

1200

650

500

650

12а

1200

650

710

865

12б

1200

600

750

1400

750

710

875

14а

1400

900

500

665

14б

1400

1000

600

770

14в

1400

750

710

905

14г

1400

750

900

1065

1600

1200

600

770

1700

900

750

945

17а

1700

900

1095

1800

1120

900

1120

1100

18а**

1800

900

1320

900

2000

1220

1000

1250

20а

2000

1000

1060

1305

20б

2000

1500

1000

1245

2200

1320

1000

1300

100

22а

2200

1480

1050

1350

100

22б

2200

1680

1100

1400

100

22в

2200

1320

1150

1450

100

2500

1500

1300

1630

120

* - ширина барабана дана равной длине шпильки, скрепляющей барабан.

** - на заводе Nexans в г. Углич применяют барабаны типа 18а с длиной шейки равной 900 мм.

Ориентировочные массы барабанов (без кабеля)

Масса барабана, кг

№ барабана

Без обшивки

С обшивкой матом

С обшивкой доской

8б

10а

12а

135

140

190

16а

160

170

230

17а

200

220

288

260

280

353

22в

530 - 650

550 - 670

670 - 800

Международный эксперт в области кабелей и кабельных систем

В состоянии поставки кабели должны быть намотаны на барабан ровными плотными витками.

Верхние витки защищают от механических повреждений в процессе хранения и транспортировки

деревянной обшивкой или матами. В соответствие с требованиями ГОСТ 5151-79 обшивка барабана

должна быть выполнена в виде сплошного или частичного ряда досок, обтянутых по краям стальной

упаковочной лентой или скрепленных проволокой, или в виде матов, уложенных на верхние витки

кабеля.

Нижний конец кабеля должен быть выведен на наружную поверхность щеки барабана, надежно

закреплен на ней и защищен от механических повреждений металлическим или пластмассовым

щитком. Верхний конец кабеля должен быть надежно закреплен любым способом, исключающим

ослабление витков кабеля в процессе транспортирования и хранения. Торцы кабеля должны быть

защищены от проникновения влаги пластмассовыми или металлическими кабельными колпачками

(капами).

Допускается поставка кабелей с жилами номинальным сечением до 16 мм² включительно в бухтах.

Масса бухты должна быть не более 50 кг. Внутренний диаметр бухты должен быть не менее 15Dн, где

Dн - наружный диаметр кабеля.

На наружной поверхности щеки барабана или на ярлыке, прикрепленном к барабану или бухте,

должны быть указаны:

· товарный знак или наименование предприятия-изготовителя;

· условное обозначение (марка) кабеля;

· обозначение технических условий на конкретную марку кабеля и обозначение ГОСТ 31996;

· дата изготовления (месяц и год);

· масса кабеля брутто в килограммах (при поставке на барабанах);

· длина кабеля в метрах и число отрезков;

· знак обращения на рынке.

На ярлыке должно быть проставлено клеймо технического контроля.

При поставке кабелей в страны с тропическим климатом на транспортной таре должен быть

проставлен знак «Тропическая упаковка» по ГОСТ 14192 «Маркировка грузов».

На наружной поверхности щеки барабана должны быть нанесены манипуляционные знаки «Катать по

стрелке», «Не класть плашмя» и другие знаки по ГОСТ 14192.

Максимальная длина кабеля, намотанного на барабан, зависит от типа барабана и наружного

диаметра кабеля и может быть приблизительно определена по формуле:

где: L - максимальная расчетная длина кабеля на барабане, м;

D_ш - диаметр шейки барабана, мм;

d_каб - диаметр кабеля, мм;

l_ш - длина шейки барабана, мм;

- число слоев кабеля на барабане;

D_щ - диаметр щеки барабана, мм

МАКСИМАЛЬНЫЕ РАСЧЕТНЫЕ ДЛИНЫ КАБЕЛЯ НА БАРАБАНАХ

Тип барабана выбирают из условия, что диаметр шейки барабана должен быть не менее 20(Dн+d) для

одножильных кабелей и 15(Dн+d) для многожильных кабелей, где: Dн - наружный диаметр кабеля, мм;

d - диаметр жилы, мм.

Помимо указанного, существует ограничение по максимальной массе кабеля на барабане: -

максимальная масса кабеля на деревянном барабане не должна превышать 5000 кг.

Максимальные расчетные длины кабеля (в метрах) на барабанах

различных

типов

(с

учетом

ограничений по диаметру шейки барабана) приведены в таблице.

Максимальные расчетные длины кабеля, м

Тип барабана по ГОСТ 5151

Наружный диаметр

кабеля, мм

8а

8б

10а

12а

12б

5,0

2240

3910

4880

8720

13510

13380

19000

17340

27210

6,0

1560

2710

3390

6050

9380

9290

13200

12040

18900

7,0

1140

1990

2490

4440

6890

6830

9600

8840

13880

8,0

870

1520

1900

3400

5280

5220

7420

6770

10630

9,0

690

1200

1500

2690

4170

4130

5860

5350

8400

10,0

560

970

1220

2180

3380

3340

4750

4330

6800

11,0

460

800

1010

1800

2790

2760

3920

3580

5620

12,0

390

670

840

1510

2340

2320

3300

3010

4720

13,0

330

570

720

1290

2000

1980

2810

2560

4020

14,0

280

490

620

1110

1720

1700

2420

2210

3470

15,0

250

430

540

960

1500

1480

2110

1920

3020

16,0

220

380

470

850

1320

1300

1850

1690

2650

17,0

190

330

420

750

1160

1150

1640

1500

2350

18,0

170

300

370

670

1040

1030

1460

1330

2100

19,0

150

270

330

600

930

920

1310

1200

1880

20,0

140

240

300

540

840

830

1180

1080

1700

21,0

120

220

270

490

760

750

1070

980

1540

22,0

110

200

250

450

690

980

890

1400

23,0

410

630

890

810

1280

24,0

370

580

820

750

1180

25,0

340

540

530

760

690

1080

26,0

320

490

700

640

1000

27,0

290

450

650

590

930

28,0

600

550

860

29,0

560

510

800

30,0

520

480

750

31,0

490

700

32,0

460

660

33,0

620

34,0

580

Международный эксперт в области кабелей и кабельных систем

Тип барабана по ГОСТ 5151

Наружный диаметр

кабеля, мм

14а

14б

14в

14г

17а

18а

5,0

14960

14070

27210

34500

6,0

10380

9770

18900

23950

7,0

7630

7180

13880

17600

8,0

5840

5490

10630

13470

9,0

4610

4340

8400

10640

10,0

3740

3510

6800

8620

4130

11150

13380

11,0

3090

2900

5620

7120

3410

9220

11060

12,0

2590

2440

4720

5990

2860

7740

9290

13,0

2210

2080

4020

5100

2440

6600

7920

14,0

1900

1790

3470

4400

2100

5690

6830

15,0

1660

1560

3020

3830

1830

4950

5950

5560

7070

16,0

1460

1370

2650

3360

1610

4350

5220

4880

6210

17,0

1290

1210

2350

2980

1420

3860

4630

4330

5500

18,0

1150

1080

2100

2660

1270

3440

4130

3860

4910

19,0

1030

970

1880

2380

1140

3090

3700

3460

4400

20,0

9350

880

1700

2150

1030

2780

3340

3120

3970

21,0

840

790

1540

1950

930

2530

3030

2830

3600

22,0

770

720

1400

1780

850

2300

2760

2580

3280

23,0

700

660

1280

1630

780

2100

2530

2360

3000

24,0

640

610

1180

1490

710

1930

2320

2170

2760

25,0

590

560

1080

1380

660

1780

2140

2000

2540

26,0

550

520

1000

1270

610

1650

1980

1850

2350

27,0

510

480

930

1180

560

1530

1830

1710

2180

28,0

470

440

860

1100

520

1420

1700

1590

2030

29,0

440

410

800

1020

490

1320

1590

1480

1890

30,0

410

390

750

950

450

1240

1480

1390

1760

31,0

380

360

700

890

430

1160

1390

1300

1650

32,0

360

340

660

840

400

1080

1300

1220

1550

33,0

340

320

620

790

370

1020

1220

1140

1460

34,0

320

300

580

740

350

960

1150

1080

1370

35,0

300

280

550

700

330

910

1090

1020

1300

36,0

280

270

520

660

310

860

1030

960

1220

37,0

270

250

490

630

300

810

970

910

1160

38,0

250

240

280

860

39,0

240

230

270

820

40,0

230

220

250

780

41,0

220

200

240

740

42,0

210

190

230

700

МАКСИМАЛЬНЫЕ РАСЧЕТНЫЕ ДЛИНЫ КАБЕЛЯ НА БАРАБАНАХ

Тип барабана по ГОСТ 5151

Наружный диаметр

кабеля, мм

17а

18а

20а

20б

43,0

220

670

970

1270

620

1220

44,0

210

640

930

1210

590

1170

45,0

200

610

890

1160

570

1120

46,0

190

590

850

1110

540

1070

47,0

180

560

810

1060

520

1020

48,0

170

540

780

1020

500

980

49,0

170

520

750

970

480

940

50,0

140

440

630

820

400

790

51,0

140

420

600

390

760

52,0

130

400

580

3706

730

53,0

120

390

560

360

710

54,0

120

370

540

340

680

55,0

130

360

520

330

660

56,0

120

350

500

320

630

57,0

110

480

310

610

58,0

100

470

300

590

59,0

100

450

290

570

60,0

100

440

280

550

61,0

420

270

530

62,0

260

510

63,0

250

500

64,0

240

480

65,0

240

470

67,0

230

450

68,0

220

69,0

220

70,0

210

71,0

200

72,0

200

73,0

190

74,0

190

75,0

180

76,0

180

77,0

78,0

79,0

80,0

Международный эксперт в области кабелей и кабельных систем

Тип барабана по ГОСТ 5151

Наружный диаметр кабеля, мм

22а

22б

22в

43,0

1070

800

1410

2090

44,0

1020

760

1340

2000

45,0

970

730

1280

1910

46,0

930

700

1230

1830

47,0

890

670

1180

1750

48,0

860

640

1130

1680

49,0

820

610

1080

1610

50,0

690

480

910

1360

51,0

670

500

880

1310

52,0

640

480

840

1260

53,0

620

460

810

1210

54,0

590

440

780

1170

55,0

650

430

750

1120

56,0

570

410

730

1080

57,0

530

400

700

1050

58,0

510

380

680

1010

59,0

500

370

650

980

60,0

480

360

630

940

61,0

460

350

610

910

62,0

450

330

590

880

63,0

430

320

570

850

64,0

420

310

560

830

65,0

410

300

540

800

67,0

400

300

520

780

68,0

380

290

760

69,0

370

280

730

70,0

360

270

710

71,0

350

260

690

72,0

340

250

660

73,0

330

250

650

74,0

320

240

630

75,0

310

230

610

76,0

230

600

77,0

220

78,0

220

79,0

210

80,0

200

Транспортирование и хранение кабелей должны соответствовать требованиям ГОСТ 18690-2012 «Кабели, провода, шнуры

и кабельная арматура. Маркировка, упаковка, транспортирование и хранение».

Транспортирование кабелей на барабанах и в бухтах должно осуществляться всеми видами транспорта в соответствии с

нормами и правилами, действующими на каждом виде транспорта. При транспортировании кабели на барабанах и в бухтах

не должны подвергаться воздействию паров кислот, щелочей и других агрессивных сред. При транспортировании барабаны

не должны лежать на щеке, за исключением случая авиационных перевозок. При перекатывании барабанов следует

соблюдать направление вращения, указанное стрелкой. При транспортировке барабаны должны быть закреплены. При

креплении барабанов запрещается пробивать доски щек и обшивки барабанов гвоздями и скобами.

При хранении барабаны с кабелем не должны лежать на щеке. При хранении барабанов должны быть исключены случайные

механические повреждения, в том числе из-за накатывания одного барабана на другой. Условия хранения кабелей должны

соответствовать группе ОЖ3 по ГОСТ 15150 (т.е. барабаны в зашитом виде могут храниться на открытых площадках в

районах с умеренным и холодным климатом в атмосфере любых типов). Срок хранения кабелей на открытых площадках - не

более двух лет; под навесом - не более пяти лет; в закрытых помещениях - не более десяти лет.

Бухты с кабелем должны храниться в помещении или под навесом, в условиях, исключающих их механическое повреждение.

При хранении концы кабелей должны быть защищены от попадания влаги термоусаживающимися колпачками (капами). Бухты

должны лежать плашмя. Допускается хранение бухт в несколько ярусов (не более трех), уложенных друг на друга.

Кабели силовые для стационарной прокладки, не распространяющие

горение при групповой прокладке, с медными или алюминиевыми жилами,

с изоляцией из ПВХ пластиката или сшитого полиэтилена и наружной

оболочкой (защитным шлангом) из ПВХ пластиката пониженной горючести.

Тип исполнения кабелей в соответствии с ГОСТ 31565-2012:

0,38/0,66 (0,79) кВ

-нг(А); -нг(В); -нг(С)

0,6/1 (1,2) кВ,

8/3 (3,6) кВ

ГОСТ 31996-2012

ТУ 3530-012-58727764-2012

ТУ 16-705.499-2010

70 ^оС

90 ^оС

Применение:

Для стационарной групповой прокладки (с учетом объема

горючих материалов) кабельных линий в кабельных

сооружениях наружных

(открытых) электроустановок

-50 - +50 ^оС

(кабельных эстакадах, галереях).

Кабели типа исполнения

-нг(А),

-нг(В) или

-нг(С) не

распространяют горение при групповой прокладке, но при

горении и тлении образуют большое количество практически

светонепроницаемого дыма, что затрудняет эвакуацию людей

-15 ^оС

при пожаре и обнаружение очага возгорания. Помимо сажи,

газообразные продукты горения указанного типа исполнения

содержат значительное количество хлористого водорода

(HCl), который при контакте с водой образует соляную

-50 - +50 ^оС

кислоту, окисляющую и разрушающую металлические части

конструкций и оборудования. В связи с этим кабели типа

исполнения

-нг(А),

-нг(В) или

-нг(С) не разрешены для

прокладки в помещениях и закрытых кабельных сооружениях.

7,5 Dн - для многожильных

кабелей;

Бронированные кабели типа исполнения -нг(А), -нг(В) или

10 Dн - для одножильных

-нг(С) разрешены для прокладки в земле (траншеях) с низкой

кабелей

коррозионной активностью грунтов. При опасности

возникновения растягивающих нагрузок в процессе

30 Н/мм² сечения

эксплуатации следует применять кабели с проволочной

жилы для Al жил;

броней, которые рекомендованы к прокладке в сейсмоопасных

50 Н/мм² сечения

районах, а также в пучинистых, болотистых и просадочных

жилы для Cu жил

грунтах.

Кабели изготавливаются климатического исполнения УХЛ и Т в

ПРГП1б

соответствии с ГОСТ 15150.

ПРГП2

ПРГП3

Кабели могут быть проложены без ограничения разности в

уровнях прокладки, в том числе и вертикально.

Кабели могут быть проложены без предварительного

подогрева при температуре не ниже минус 15 ^оС.

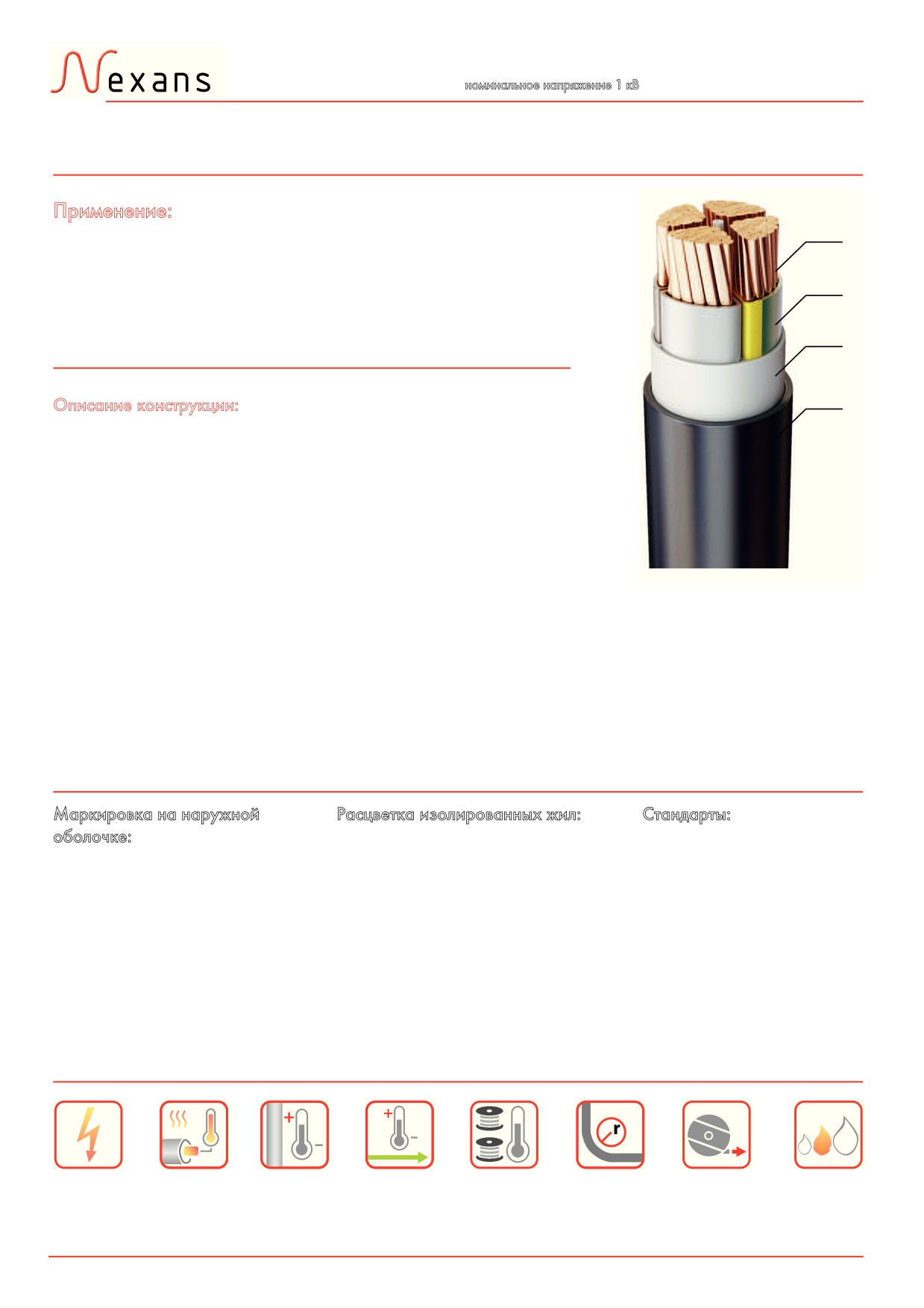

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

ВВГнг(А); АВВГнг(А)

Применение:

Для групповой прокладки (с учетом объема горючих материалов)

кабельных линий в кабельных сооружениях наружных (открытых)

электроустановок (кабельных эстакадах, галереях) при отсутствии

опасности механических повреждений.

Описание конструкции:

1. Медная или алюминиевая, круглая, однопроволочная или

многопроволочная уплотненная жила. Число жил от 1 до 5.

2. Изоляция из ПВХ пластиката.

3. Внутренняя оболочка из ПВХ пластиката или обмотка

полимерными лентами.

4. Наружная оболочка из ПВХ пластиката пониженной горючести.

ГОСТ 31996-2012

Цвет оболочки - черный

ТУ 3530-012-58727764-2012

ТУ 16-705.499-2010

Маркировка на наружной

Расцветка изолированных жил:

Стандарты:

оболочке:

ГОСТ 31996-2012

В соответствии с таблицей

ГОСТ Р МЭК 60502-1

«РФ», Nexans, марка кабеля,

«Расцветка изолированных

ГОСТ 31565-2012

сечение основных жил и

жил» на стр. 18

ГОСТ IEC 60332-3-22(A)

номинальное напряжение, кВ,

ГОСТ 31996, год выпуска

кабеля.

По запросу возможно

нанесение мерных меток

0,38/0,66 (0,79) кВ

70 оС

-50 - +50 оС

-15 оС

-50 - +50 оС

7,5 Dн - для

30 Н/мм²сечения

ПРГП1б

многожильных;

жилы

10 Dн - для

для Al жил;

одножильных

50 Н/мм²

кабелей

сечения жилы

для Cu жил

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами,с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

ВВГнг(А)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012, ТУ 16-705.499-2010

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

1,5ок

5,4

0,022

530

2,5ок

5,8

0,025

435

4ок

6,4

0,030

355

6ок

6,9

0,033

305

10мк

8,3

149

0,046

251

16мк

9,5

214

0,057

209

25мк

11,1

323

0,074

186

35мк

12,1

411

0,083

165

50мк

13,6

538

0,101

146

1,5ок

9,9

146

0,086

530

2,5ок

10,7

182

0,100

435

4ок

12,0

241

0,124

355

6ок

13,2

311

0,149

305

10мк

16,6

462

0,209

251

16мк

18,6

625

0,254

209

25мк

21,8

918

0,341

186

35мк

24,0

1158

0,405

165

50мк

27,0

1503

0,506

146

1,5ок

10,3

164

0,090

506**

2,5ок

11,1

209

0,104

391**

4ок

12,5

282

0,130

327**

6ок

13,8

369

0,155

280**

10мк

17,4

562

0,220

233**

16мк

19,6

775

0,265

197**

25мк

23,0

1158

0,355

172**

35мк

25,4

1473

0,418

154**

50мк

28,6

1922

0,521

136**

1,5ок

11,0

190

0,100

235

2,5ок

11,9

246

0,115

182

4ок

13,7

344

0,150

152

6ок

15,3

461

0,184

130

10мк

18,9

684

0,246

108

16мк

21,3

954

0,296

25мк

25,3

1451

0,407

35мк

27,7

1839

0,468

50мк

31,6

2425

0,596

1,5ок

11,7

217

0,110

235

2,5ок

12,8

284

0,127

182

4ок

14,7

400

0,166

152

6ок

16,5

540

0,205

130

10мк

20,5

812

0,277

108

16мк

23,2

1141

0,333

25мк

27,7

1771

0,459

35мк

30,4

2256

0,527

50мк

35,0

3015

0,697

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

АВВГнг(А)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012, ТУ 16-705.499-2010

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

2,5ок

5,8

0,025

509

4ок

6,4

0,030

435

6ок

6,9

0,033

359

10мк

8,3

0,046

293

16мк

9,5

120

0,057

251

25мк

11,1

167

0,074

221

35мк

12,1

203

0,083

197

50мк

13,6

261

0,101

173

2,5ок

10,7

152

0,100

509

4ок

12,0

194

0,124

435

6ок

13,2

239

0,149

359

10мк

16,6

343

0,209

293

16мк

18,6

436

0,254

251

25мк

21,8

605

0,341

221

35мк

24,0

742

0,405

197

50мк

27,0

946

0,506

173

2,5ок

11,1

164

0,104

486**

4ок

12,5

211

0,130

420**

6ок

13,8

262

0,155

359**

10мк

17,4

383

0,220

293**

16мк

19,6

491

0,265

248**

25мк

23,0

687

0,355

209**

35мк

25,4

847

0,418

185**

50мк

28,6

1087

0,521

157**

2,5ок

11,9

186

0,115

226

4ок

13,7

249

0,150

195

6ок

15,3

318

0,184

167

10мк

18,9

445

0,246

136

16мк

21,3

576

0,296

115

25мк

25,3

824

0,407

35мк

27,7

1005

0,468

50мк

31,6

1311

0,596

2,5ок

12,8

209

0,127

226

4ок

14,7

282

0,166

195

6ок

16,5

362

0,205

167

10мк

20,5

513

0,277

136

16мк

23,2

668

0,333

115

25мк

27,7

987

0,459

35мк

30,4

1214

0,527

50мк

35,0

1623

0,697

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

ВВГ-Пнг(А); АВВГ-Пнг(А)

Применение:

Для групповой прокладки

(с учетом объема горючих

материалов) кабельных линий в кабельных сооружениях

наружных (открытых) электроустановок (кабельных эстакадах,

галереях) при отсутствии опасности механических повреждений.

Описание конструкции:

1. Медная или алюминиевая, круглая, однопроволочная или

многопроволочная уплотненная жила. Число жил 2; 3.

2. Изоляция из ПВХ пластиката.

3. Наружная оболочка из ПВХ пластиката пониженной

горючести.

Цвет оболочки - черный

ГОСТ 31996-2012

ТУ 3530-012-58727764-2012

ТУ 16-705.499-2010

Маркировка на наружной

Расцветка изолированных жил:

Стандарты:

оболочке:

ГОСТ 31996-2012

В соответствии с таблицей

ГОСТ Р МЭК 60502-1

«РФ», Nexans, марка

«Расцветка изолированных

ГОСТ 31565-2012

кабеля, сечение основных

жил» на стр. 18

ГОСТ IEC 60332-3-22(A)

жил и номинальное

напряжение, кВ, ГОСТ

31996, год выпуска кабеля.

По запросу возможно

нанесение мерных меток

0,38/0,66 (0,79) кВ

70 оС

-50 - +50 оС

-15 оС

-50 - +50 оС

7,5 Dн - для

30 Н/мм²

ПРГП1б

многожильных;

сечения жилы

10 Dн - для

для Al жил;

одножильных

50 Н/мм²

кабелей

сечения жилы

для Cu жил

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

ВВГ-Пнг(А)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012, ТУ 16-705.499-2010

Расчетное падение

Расчетная

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

ширина/высота

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

1,5ок

7,5/ 5,0

0,029

530

2,5ок

8,3/ 5,4

0,033

435

4ок

9,6/ 6,0

126

0,042

355

6ок

10,6/ 6,5

164

0,047

305

10ок

12,9/ 7,7

254

0,064

251

16ок

15,0/ 8,8

380

0,080

209

1,5ок

10,1/ 5,0

0,039

506**

2,5ок

11,3/ 5,4

127

0,045

391**

4ок

13,3/ 6,0

182

0,057

327**

6ок

14,6/ 6,5

239

0,065

280**

10ок

18,2/ 7,7

372

0,090

233**

16мк

21,2/ 8,8

559

0,112

197**

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

АВВГ-Пнг(А)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012, ТУ 16-705.499-2010

Расчетное падение

Расчетная

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

ширина/высота

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

2,5ок

8,3/ 5,4

0,033

509

4ок

9,6/ 6,0

126

0,042

435

6ок

10,6/ 6,5

164

0,047

359

10ок

12,9/ 7,7

254

0,064

293

16ок

15,0/ 8,8

380

0,080

251

2,5ок

11,3/ 5,4

127

0,045

486**

4ок

13,3/ 6,0

182

0,057

420**

6ок

14,6/ 6,5

239

0,065

359**

10ок

18,2/ 7,7

372

0,090

293**

16ок

21,2/ 8,8

559

0,112

248**

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляциейиз сшитого полиэтилена и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

ПвВГнг(В); АПвВГнг(В)

Применение:

Для групповой прокладки

(с учетом объема горючих

материалов) кабельных линий в кабельных сооружениях

наружных (открытых) электроустановок (кабельных эстакадах,

галереях) при отсутствии опасности механических повреждений.

Описание конструкции:

1. Медная или алюминиевая, круглая, однопроволочная или

многопроволочная уплотненная жила. Число жил от 1 до 5.

2. Изоляция из сшитого полиэтилена.

3. Внутренняя оболочка из ПВХ пластиката или обмотка

полимерными лентами.

4. Наружная оболочка из ПВХ пластиката пониженной

ГОСТ 31996-2012

горючести.

ТУ 3530-012-58727764-2012

Цвет оболочки - черный

Маркировка на наружной

Расцветка изолированных жил:

Стандарты:

оболочке:

ГОСТ 31996-2012

В соответствии с таблицей

ГОСТ Р МЭК 60502-1

«РФ», Nexans, марка

«Расцветка изолированных

ГОСТ 31565-2012

кабеля, сечение основных

жил» на стр. 18

ГОСТ IEC 60332-3-23(В)

жил и номинальное

напряжение, кВ, ГОСТ

31996, год выпуска кабеля.

По запросу возможно

нанесение мерных меток

0,38/0,66 (0,79) кВ

90 оС

-50 - +50 оС

-15 оС

-50 - +50 оС

7,5 Dн - для

30 Н/мм²

ПРГП2

многожильных;

сечения жилы

10 Dн - для

для Al жил;

одножильных

50 Н/мм²

кабелей

сечения жилы

для Cu жил

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

ПвВГнг(В)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

1,5ок

5,4

0,022

675

2,5ок

5,8

0,025

522

4ок

6,2

0,028

428

6ок

6,7

0,031

360

10мк

7,7

135

0,038

303

16мк

8,7

193

0,045

253

25мк

10,5

301

0,063

224

35мк

11,5

386

0,071

202

50мк

12,8

503

0,084

180

1,5ок

9,9

141

0,085

675

2,5ок

10,7

176

0,098

522

4ок

11,8

229

0,118

428

6ок

12,8

289

0,137

360

10мк

15,4

411

0,176

303

16мк

17,4

567

0,218

253

25мк

20,6

845

0,298

224

35мк

22,6

1066

0,350

202

50мк

25,4

1384

0,435

180

1,5ок

10,3

158

0,089

602**

2,5ок

11,2

205

0,104

493**

4ок

12,0

257

0,116

409**

6ок

13,2

336

0,137

341**

10мк

16,1

502

0,183

288**

16мк

18,3

707

0,224

244**

25мк

21,7

1070

0,306

217**

35мк

24,1

1375

0,364

193**

50мк

26,9

1781

0,441

171**

1,5ок

10,9

179

0,096

280

2,5ок

12,0

240

0,115

229

4ок

13,1

313

0,133

190

6ок

14,4

413

0,157

159

10мк

17,4

612

0,203

134

16мк

19,8

871

0,248

113

25мк

23,9

1344

0,349

101

35мк

26,3

1719

0,404

50мк

29,4

2237

0,490

1,5ок

11,8

211

0,111

280

2,5ок

13,1

284

0,133

229

4ок

14,3

373

0,154

190

6ок

15,6

486

0,174

159

10мк

18,8

726

0,227

134

16мк

21,5

1042

0,276

113

25мк

26,1

1643

0,391

101

35мк

28,8

2113

0,452

50мк

32,5

2775

0,560

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 0,66 кВ

АПвВГнг(В)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

2,5ок

5,8

0,024

602

4ок

6,2

0,026

507

6ок

6,7

0,029

417

10мк

7,7

0,038

463

16мк

8,7

0,045

414

25мк

10,5

145

0,063

331

35мк

11,5

179

0,071

298

50мк

12,8

226

0,084

270

2,5ок

10,7

146

0,095

602

4ок

11,8

182

0,115

507

6ок

12,8

219

0,134

417

10мк

15,4

291

0,176

463

16мк

17,4

377

0,218

414

25мк

20,6

531

0,298

331

35мк

22,6

649

0,350

298

50мк

25,4

828

0,435

270

2,5ок

11,2

160

0,101

555**

4ок

12,0

186

0,111

493**

6ок

13,2

231

0,131

417**

10мк

16,1

323

0,183

340**

16мк

18,3

423

0,224

288**

25мк

21,7

600

0,306

259**

35мк

24,1

750

0,364

233**

50мк

26,9

946

0,441

197**

2,5ок

12,0

179

0,111

280

4ок

13,1

219

0,127

236

6ок

14,4

273

0,149

194

10мк

17,4

373

0,203

215

16мк

19,8

493

0,248

192

25мк

23,9

716

0,349

154

35мк

26,3

886

0,404

138

50мк

29,4

1124

0,490

125

2,5ок

13,1

209

0,127

280

4ок

14,3

255

0,146

236

6ок

15,6

311

0,165

194

10мк

18,8

428

0,227

215

16мк

21,5

569

0,276

192

25мк

26,1

858

0,391

154

35мк

28,8

1071

0,452

138

50мк

32,5

1383

0,560

125

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 1 кВ

ВВГнг(А); АВВГнг(А)

Применение:

Для групповой прокладки (с учетом объема горючих материалов)

кабельных линий в кабельных сооружениях наружных (открытых)

электроустановок (кабельных эстакадах, галереях) при отсутствии

опасности механических повреждений.

Описание конструкции:

1. Медная или алюминиевая, круглая или секторная,

однопроволочная или многопроволочная уплотненная жила.

Число жил от 1 до 5.

2. Изоляция из ПВХ пластиката.

3. Внутренняя оболочка из ПВХ пластиката или обмотка

полимерными лентами.

4. Наружная оболочка из ПВХ пластиката пониженной горючести.

ГОСТ 31996-2012

Цвет оболочки - черный

ТУ 3530-012-58727764-2012

ТУ 16-705.499-2010

Маркировка на наружной

Расцветка изолированных жил:

Стандарты:

оболочке:

В соответствии с таблицей

ГОСТ 31996-2012

«РФ», Nexans, марка кабеля,

«Расцветка изолированных

ГОСТ Р МЭК 60502-1

сечение основных жил и

жил» на стр. 18

ГОСТ 31565-2012

номинальное напряжение, кВ,

ГОСТ IEC 60332-3-22(A)

ГОСТ 31996, год выпуска

кабеля.

По запросу возможно

нанесение мерных меток

0,6/1 (1,2) кВ

70 оС

-50 - +50 оС

-15 оС

-50 - +50 оС

7,5 Dн - для

30 Н/мм²сечения

ПРГП1б

одножильных;

жилы

10 Dн - для

для Al жил;

многожильных

50 Н/мм²

кабелей

сечения жилы

для Cu жил

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 1 кВ

ВВГнг(А)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012, ТУ 16-705.499-2010

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

1,5ок

5,8

0,026

530

2,5ок

6,3

0,029

435

4ок

7,0

0,036

355

6ок

7,5

106

0,040

305

10мк

8,5

153

0,049

251

16мк

9,7

219

0,060

209

25мк

11,3

328

0,078

186

35мк

12,3

416

0,087

165

50мк

13,8

544

0,106

146

70мк

15,4

755

0,121

138

95мк

17,4

1016

0,148

133

120мк

19,2

1276

0,176

129

150мк

21,0

1554

0,206

125

185мк

23,1

1925

0,242

125

240мк

26,2

2512

0,305

126

300мк

28,6

3070

0,352

128

400мк

31,8

3956

0,414

127

500мк

35,6

5011

0,507

133

630мк

39,9

6387

0,578

139

800мк

44,9

8044

0,684

145

1,5ок

11,1

187

0,107

506**

2,5ок

12,0

234

0,122

391**

4ок

13,8

324

0,160

327**

6ок

15,1

415

0,189

280**

25мк

25,8

1411

0,440

101

16мк

35мк

27,3

1682

0,473

16мк

50мк

30,8

2227

0,584

25мк

70мс

35,9

2610

0,585

35мк

95мс

41,4

3608

0,723

50мк

120мс

44,2

4447

0,803

70мк

150мс

43,9

5357

0,858

70мк

185мс

50,8

6796

1,072

95мк

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 1 кВ

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы

кабеля

прокладке на

кабеля

материалов

воздухе

мм²

мм

кг/км

л/м

240мс

53,9

8531

1,234

120мк

300мс

68,2

10876

1,699

150мк

400мс

69,6

14073

1,907

185мк

1,5ок

11,1

216

0,119

235

2,5ок

12,9

274

0,136

182

4ок

15,1

393

0,186

152

6ок

16,8

516

0,225

130

10мк

19,3

705

0,262

108

16мк

21,8

977

0,313

25мк

25,8

1479

0,427

35мк

28,2

1869

0,489

50мк

32,0

2458

0,621

70мс

35,9

2934

0,613

95мс

41,4

4080

0,760

120мс

44,2

4923

0,841

150мс

43,9

6132

0,916

185мс

50,8

7674

1,141

240мс

53,9

9674

1,327

300мс

68,2

12380

1,814

1,5ок

12,8

247

0,132

235

2,5ок

13,9

317

0,151

182

4ок

16,3

457

0,208

152

6ок

18,1

604

0,251

130

10мк

21,0

836

0,295

108

16мк

23,9

1179

0,363

25мк

28,2

1814

0,513

35мк

31,1

2306

0,594

50мк

35,6

3055

0,769

70мс

38,9

3709

0,727

95мс

44,0

5082

0,882

120мс

47,7

6279

0,992

150мс

52,2

7578

1,159

185мс

57,6

9540

1,407

240мс

64,2

12167

1,681

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 1 кВ

АВВГнг(А)

ГОСТ 31996-2012, ТУ 3530-012-58727764-2012, ТУ 16-705.499-2010

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы,

кабеля,

прокладке на

кабеля,

материалов,

воздухе,

мм²

мм

кг/км

л/м

2,5ок

6,2

0,029

509

4ок

7,0

0,036

435

6ок

7,5

0,040

359

10мк

8,5

0,049

293

16мк

9,7

125

0,060

251

25мк

11,3

172

0,078

221

35мк

12,3

209

0,087

197

50мк

13,8

267

0,106

173

70мк

15,4

347

0,121

162

95мк

17,4

449

0,148

152

120мк

19,2

550

0,176

146

150мк

21,0

662

0,206

139

185мк

23,1

811

0,242

137

240мк

26,2

1043

0,305

135

300мк

28,6

1263

0,352

134

400мк

31,8

1577

0,414

131

500мк

35,6

1998

0,507

134

630мк

39,0

2437

0,563

139

800мк

43,0

2988

0,628

144

2,5ок

12,0

189

0,122

486**

4ок

13,8

253

0,160

420**

6ок

15,1

308

0,189

359**

10мк

17,9

400

0,233

293**

25мк

25,8

846

0,440

16мк

35мк

27,3

962

0,473

16мк

50мк

30,8

1235

0,584

25мк

70мс

35,9

1413

0,585

35мк

95мс

41,4

1840

0,723

50мк

120мс

44,2

2188

0,803

70мк

150мс

43,9

2468

0,858

70мк

185мс

50,8

3120

1,072

95мк

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ пластиката

пониженной горючести, на номинальное напряжение 1 кВ

Расчетное падение

Расчетный

Расчетный объем

Номинальное

Расчетный вес

напряжения* при

Число жил

наружный диаметр

горючих

сечение жилы,

кабеля,

прокладке на

кабеля,

материалов,

воздухе,

мм²

мм

кг/км

л/м

240мс

53,9

3872

1,234

120мк

300мс

68,2

5074

1,699

150мк

400мс

69,6

6118

1,907

185мк

2,5ок

12,9

214

0,136

226

4ок

15,1

298

0,186

195

6ок

16,8

374

0,225

167

10мк

19,4

466

0,262

136

16мк

21,8

599

0,313

115

25мк

25,8

851

0,427

35мк

28,2

1035

0,489

50мк

32,0

1345

0,621

70мс

35,9

1534

0,613

95мс

41,4

2010

0,760

120мс

44,2

2362

0,841

150мс

43,9

2737

0,916

185мс

50,8

3436

1,141

240мс

53,9

4316

1,327

300мс

68,2

5635

1,814

400мс

69,6

6832

2,045

2,5ок

13,9

242

0,151

226

4ок

16,3

339

0,208

195

6ок

18,1

425

0,251

167

10мк

21,0

537

0,295

136

16мк

23,9

706

0,363

115

25мк

28,2

1030

0,513

35мк

31,1

1264

0,594

50мк

35,6

1663

0,769

70мс

38,9

1875

0,727

95мс

44,0

2458

0,882

120мс

47,7

2898

0,992

150мс

52,2

3466

1,159

185мс

57,6

4302

1,407

240мс

64,2

5424

1,681

300мс

71,8

6912

2,106

400мс

78,4

8389

2,410

*- расчет выполнен для переменного напряжения.

**- расчет выполнен для случая трехфазной цепи и длины кабеля 1 км с нейтральным проводником,

полностью несбалансированным (единственная загруженная фаза).

Кабели силовые для стационарной прокладки, не распространяющие горение при групповой прокладке, с

медными или алюминиевыми жилами, с изоляцией из ПВХ пластиката и наружной оболочкой из ПВХ

пластиката пониженной горючести, на номинальное напряжение 1 кВ

ВВГЭнг(А); АВВГЭнг(А)

Применение:

Для групповой прокладки (с учетом объема горючих материалов)

кабельных линий в кабельных сооружениях наружных (открытых)

электроустановок (кабельных эстакадах, галереях) при отсутствии

опасности механических повреждений.

Описание конструкции:

1. Медная или алюминиевая, круглая или секторная,

однопроволочная или многопроволочная уплотненная жила. Число

жил от 1 до 5.

2. Изоляция из ПВХ пластиката.

3. Внутренняя оболочка из ПВХ пластиката или обмотка

полимерными лентами.

4. Проволочный или ленточный медный экран.

5. Наружная оболочка из ПВХ пластиката пониженной горючести.

Цвет оболочки - черный

ГОСТ 31996-2012

ТУ 3530-012-58727764-2012

ТУ 16-705.499-2010

Маркировка на наружной

Расцветка изолированных

Стандарты:

оболочке:

жил:

ГОСТ 31996-2012

«РФ», Nexans, марка

В соответствии с таблицей

ГОСТ Р МЭК 60502-1

кабеля, сечение основных

«Расцветка изолированных

ГОСТ 31565-2012

жил и номинальное

жил» на стр. 18

ГОСТ IEC 60332-3-22(A)

напряжение, кВ, ГОСТ

31996, год выпуска кабеля.

По запросу возможно

нанесение мерных меток

0,6/1 (1,2) кВ

70 оС

-50 - +50 оС

-15 оС

-50 - +50 оС

7,5 Dн - для

30 Н/мм²

ПРГП1б

многожильных;

сечения жилы

10 Dн - для

для Al жил;

одножильных

50 Н/мм²

кабелей

сечения жилы

для Cu жил

Neksans (каталог продукции, 2016 год). Пожаробезопасные силовые кабели производства завода в г. Углич на напряжение 0,66; 1; 3 кВ - часть 1
